MANUALE UTENTE ZRT27103WA ZANUSSI

Istruzioni per l’uso 20

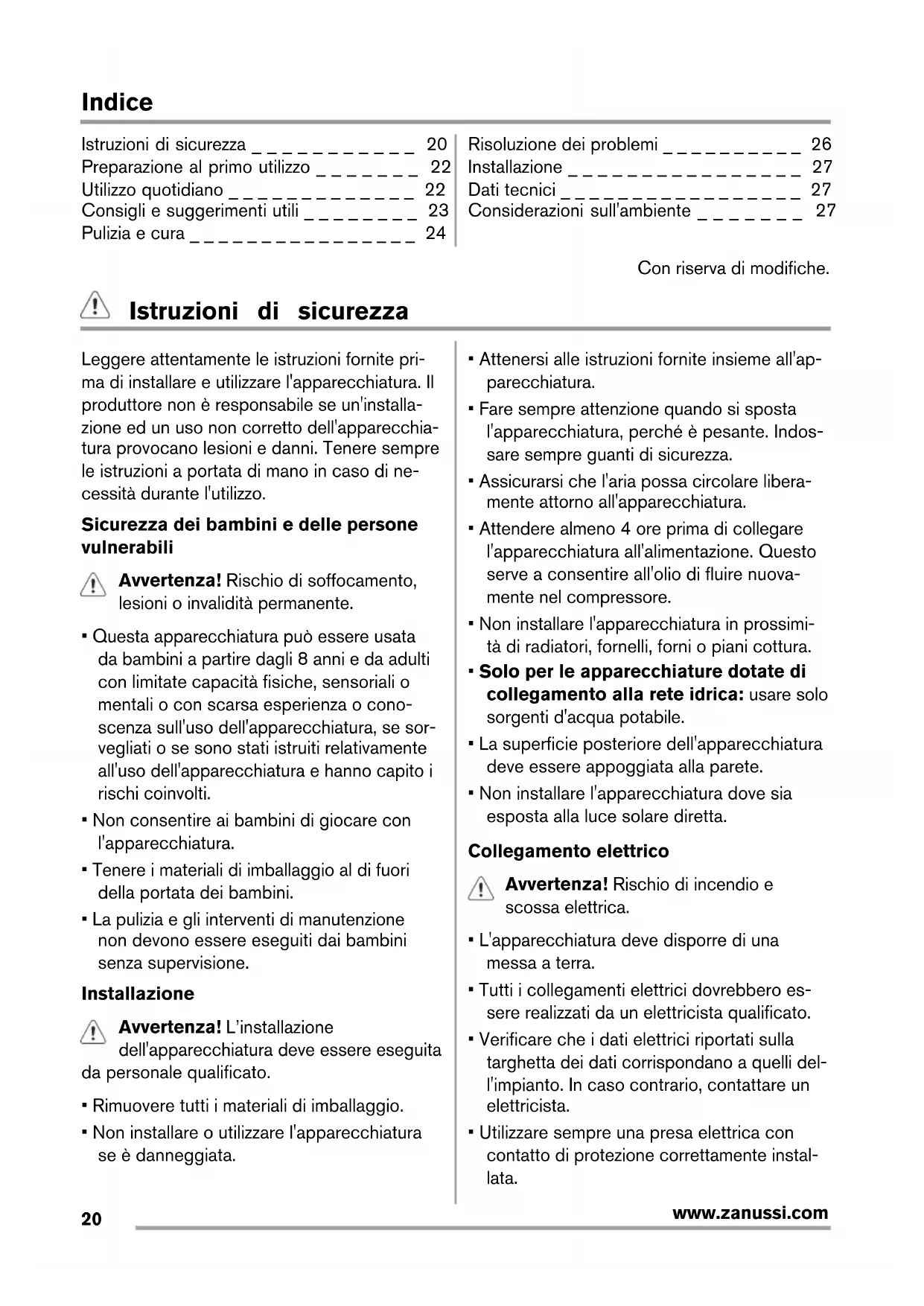

www.zanussi.comIndice Istruzioni di sicurezza _ _ _ _ _ _ _ _ _ _ _ 20 Preparazione al primo utilizzo _ _ _ _ _ _ _ 22 Utilizzo quotidiano _ _ _ _ _ _ _ _ _ _ _ _ _ 22 Consigli e suggerimenti utili _ _ _ _ _ _ _ _ 23 Pulizia e cura _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 24 Risoluzione dei problemi _ _ _ _ _ _ _ _ _ _ 26 Installazione _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27 Dati tecnici _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 27 Considerazioni sull'ambiente _ _ _ _ _ _ _ 27 Con riserva di modifiche. Istruzioni di sicurezza Leggere attentamente le istruzioni fornite pri- ma di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installa- zione ed un uso non corretto dell'apparecchia- tura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di ne- cessità durante l'utilizzo. Sicurezza dei bambini e delle persone vulnerabili Avvertenza! Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o cono- scenza sull'uso dell'apparecchiatura, se sor- vegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione. Installazione Avvertenza! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'ap- parecchiatura.

• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indos- sare sempre guanti di sicurezza.

• Assicurarsi che l'aria possa circolare libera- mente attorno all'apparecchiatura.

• Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione. Questo serve a consentire all'olio di fluire nuova- mente nel compressore.

• Non installare l'apparecchiatura in prossimi- tà di radiatori, fornelli, forni o piani cottura.

• Solo per le apparecchiature dotate di collegamento alla rete idrica: usare solo sorgenti d'acqua potabile.

• La superficie posteriore dell'apparecchiatura deve essere appoggiata alla parete.

• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta. Collegamento elettrico Avvertenza! Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.

• Tutti i collegamenti elettrici dovrebbero es- sere realizzati da un elettricista qualificato.

• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli del- l'impianto. In caso contrario, contattare un elettricista.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente instal- lata.

www.zanussi.com• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Con- tattare il Centro di Assistenza o un elettrici- sta per sostituire i componenti elettrici.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga ac- cessibile dopo l'installazione.

• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.

• Non tirare il cavo di alimentazione per scol- legare l’apparecchiatura. Tirare solo la spina Utilizzo

• L'apparecchiatura è destinata all'uso dome- stico e applicazioni simili, come: – Cucine di negozi, uffici e altri ambienti di lavoro – Fattorie Avvertenza! Rischio di lesioni, scottature, scosse elettriche o incendi.

• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produtto- re.

• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale, tuttavia il gas è infiammabile.

• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme li- bere e scintille nel locale. Aerare bene l'am- biente.

• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.

• Non introdurre bevande frizzanti nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.

• Non conservare gas e liquidi infiammabili nell'apparecchiatura.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendia- bili sull'apparecchiatura, al suo interno o nel- le immediate vicinanze.

• Non toccare il compressore o il condensa- tore. Sono incandescenti.

• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.

• Quando si prende un ghiacciolo dall'appa- recchiatura, non mangiarlo immediatamente. Attendere qualche minuto.

• Non ricongelare del cibo precedentemente scongelato.

• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato. Pulizia e manutenzione Avvertenza! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

• Non usare acqua spray né vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inu- midito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnet- te abrasive, solventi od oggetti metallici.

• Controllare regolarmente lo scarico del fri- gorifero e se necessario pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di scongelamento sul fondo dell'ap- parecchiatura.

• L'unità refrigerante di questa apparecchiatu- ra contiene idrocarburi. L’unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato. Luce interna

• Il tipo di lampadine utilizzate in questa appa- recchiatura sono lampade speciali per elet- trodomestici. Non usarle per l'illuminazione di casa. Smaltimento Avvertenza! Rischio di lesioni o soffocamento.

www.zanussi.com• Staccare la spina dall'alimentazione elettri- ca.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiu- si all’interno dell’apparecchiatura.

• Il circuito refrigerante e i materiali di isola- mento di questa apparecchiatura rispettano l'ozono.

• La schiuma isolante contiene gas infiamma- bili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

• Non danneggiare i componenti dell'unità re- frigerante che si trovano vicino allo scam- biatore di calore. Preparazione al primo utilizzo

1. Pulire l'interno dell'apparecchiatura e tutti

gli accessori con dell'acqua calda e un de- tergente neutro.

2. Assicurarsi che l’apparecchiatura e gli ac-

cessori siano completamente asciutti.

3. Inserire la spina nella presa.

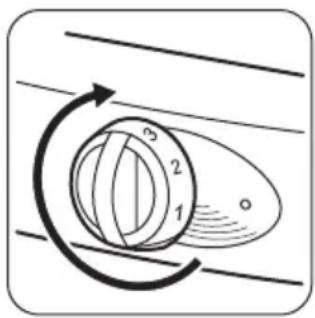

4. Attivare l’apparecchiatura e impostare la

temperatura. Non usare prodotti abrasivi, spugnette abrasive o solventi per pulire l'apparec- chiatura e gli accessori. Attivazione dell'apparecchiatura e impostazione della temperatura Ruotare la manopola della temperatura in sen- so orario per attivare l'apparecchiatura e, con- temporaneamente, impostare la temperatura. I numeri sulla manopola fanno riferimento a di- verse temperature di freddo. Ruotare la manopola della temperatura sulle impostazioni più basse per ottenere la tempe- ratura fredda minima. Ruotare la manopola della temperatura sulle impostazioni più alte per ottenere la tempera- tura fredda massima. Si consiglia di impostare una temperatura fredda media. Le seguenti condizioni possono influenzare le impostazioni della temperatura.

• La temperatura ambiente e il locale in cui si trova l'apparecchiatura.

• La frequenza di apertura della porta dell'ap- parecchiatura.

• La quantità di cibo all'interno dell'apparec- chiatura. Utilizzo quotidiano Congelamento di cibi freschi Il congelatore può congelare cibi freschi, con- servare cibi congelati e surgelati. Se la manopola della temperatura è impo- stata su una posizione media, non è ne- cessario modificare l'impostazione.

www.zanussi.comSe si desidera congelare il cibo più rapida- mente, impostare la manopola della tempera- tura su una posizione maggiore. In tali condi- zioni, la temperatura del frigo può scendere a 0°C e oltre. In questo caso, portare la mano- pola della temperatura sulla posizione più bas- sa. Conservazione dei surgelati Non introdurre il cibo surgelato nel congelato- re se l'apparecchiatura è nuova o è rimasta spenta a lungo. Impostare la manopola della temperatura sulla posizione più alta e lasciare l'apparecchiatura in funzione per almeno 2 ore. Un'interruzione di corrente può causare lo sbrinamento del congelatore. Se la corrente è mancata per più un periodo di tempo superiore al “Tempo di Risalita”, sarà necessario consumare o cucinare immediata- mente il cibo scongelato. Per il valore, fare ri- ferimento ai “DATI TECNICI”. È possibile congelare cibi cotti una volta raf- freddatisi. Scongelamento Prima di cucinare cibi surgelati o congelati, la- sciarli scongelare all’interno del frigo o a tem- peratura ambiente. È possibile cucinare piccole quantità di cibo surgelato prelevato direttamente dal congela- tore, ma ciò aumenterà i tempi di cottura. Posizionamento del ripiano in vetro Il ripiano in vetro può essere sistemato ad al- tezze differenti. Importante Per garantire una corretta circola- zione dell'aria, non spostare il ripiano in vetro posto sopra il cassetto delle verdure. Posizionamento dei ripiani della porta I ripiani della porta possono essere sistemati ad altezze differenti.

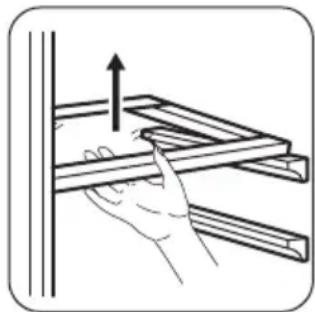

1. Tirare il ripiano nella direzione indicata dal-

le frecce fino a sbloccarlo.

2. Sistemare il ripiano nella nuova posizione.

Consigli e suggerimenti utili Risparmio energetico

• Non aprire la porta del frigo o del congela- tore troppo spesso.

• Non tenere la porta del frigo o del congela- tore aperta oltre il necessario.

• Se l’apparecchiatura è costantemente in funzione ed è presente della brina sulla par- te interna posteriore, ciò potrebbe essere dovuto a: – La manopola della temperatura impostata sulla posizione più bassa. – Una temperatura ambiente troppo elevata del locale in cui si trova l’apparecchiatura. – L'apparecchiatura piena. Impostare la manopola della temperatura su una posizione più alta. Lo sbrinamento auto- matico viene avviato e il consumo energeti- co si riduce. Refrigerazione

• Non introdurre cibi caldi nel frigo. Attendere che si raffreddino.

• non introdurre liquidi che evaporano nel fri- go.

• Il cibo con un odore o un sapore forti, deve essere riposto nei contenitori.

www.zanussi.com• Adottare le misure necessarie per garantire una corretta circolazione intorno al cibo.

• Riporre la carne in sacchetti di polietilene. Sistemarli sul ripiano in vetro al di sopra del cassetto per la verdura. Non conservare la carne nel frigo per più di 2 giorni.

• Coprire i cibi cotti e le pietanze fredde e si- stemarli su uno dei ripiani.

• Lavare frutta e verdura e sistemarla nel cas- setto per la verdura.

• Conservare il burro e i formaggi negli spe- ciali contenitori ermetici, in fogli di alluminio o sacchetti di polietilene.

• Assicurarsi che le bottiglie del latte siano chiuse e sistemarle sul ripiano bottiglie sulla porta dell'apparecchiatura.

• Non conservare banane, patate, cipolle e aglio in frigo se non avvolti. Congelamento

• La targhetta dei dati offre indicazioni sulla quantità massima di cibo che il congelatore è in grado di congelare in 24 ore.

• Il congelamento del cibo richiede 24 ore. Non introdurre altro cibo nel congelatore durante questo lasso di tempo.

• Introdurre il cibo nel congelatore in piccole quantità. Ciò aiuta a congelare rapidamente il cibo e a scongelarne solo la quantità ne- cessaria.

• Avvolgere il cibo in fogli di alluminio o siste- marlo in buste di polietilene. Accertarsi che la confezione sia stagna.

• Non introdurre cibo fresco insieme a cibo congelato. Ciò per evitare he la temperatura del cibo congelato aumenti.

• Il tempo di conservazione dei cibi grassi è più breve rispetto ai cibi non grassi o a bas- so contenuto di grassi. Il sale riduce il tem- po di conservazione del cibo.

• Si consiglia di scrivere, su ciascuna confe- zione, la data in cui è stato congelato il cibo. Conservazione dei surgelati

• Una volta acquistati cibi surgelati, assicurar- si di sistemarli nel congelatore il prima pos- sibile.

• Una volta scongelati, i cibi surgelati devono essere subito cotti. Non è possibile conge- lare nuovamente cibi già scongelati.

• Verificare che la data di scadenza. Le infor- mazioni utili si trovano sulla confezione. Pulizia e cura Attenzione Prima di eseguire la manutenzione, estrarre la spina dalla presa di alimentazione. Pulizia

• Pulire regolarmente l'apparecchiatura e tutti gli accessori.

• Pulire l'interno dell'apparecchiatura e tutti gli accessori soltanto con dell'acqua calda e un detergente neutro. Assicurarsi che l’appa- recchiatura e gli accessori siano completa- mente asciutti.

• Pulire regolarmente la guarnizione della por- ta. Per sostituire una guarnizione danneg- giata, contattare il Centro di Assistenza.

• Pulire la griglia del condensatore e il com- pressore sul retro dell'apparecchiatura con una spazzola. Ciò aiuta a ridurre il consumo energetico e mantiene l’apparecchiatura in buone condizioni. Importante

• Fare attenzione a non tirare, rimuovere o danneggiare i tubi o i cavi.

• Fare attenzione a non danneggiare l'unità re- frigerante.

• Non pulire l’apparecchiatura con prodotti abrasivi, spugnette abrasive, solventi, deter- genti profumati o cere lucidanti. Dopo aver eseguito le operazioni di manuten- zione, inserire la spina nella presa.

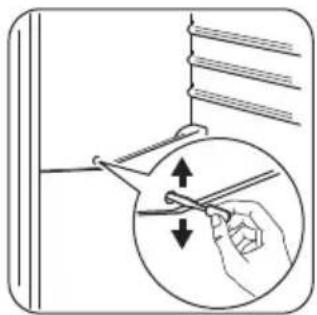

www.zanussi.comSbrinamento automatico del frigo La rimozione della brina avviene automatica- mente quando il motocompressore si arresta durante il funzionamento. L'acqua fluisce attraverso il foro di scarico e viene raccolta nel relativo contenitore da cui evapora. Il contenitore dell'acqua si trova sul retro del- l'apparecchiatura, sopra al motocompressore. Il foro di scarico si trova all'interno del frigo sulla parte posteriore. Per evitare che l'acqua fluisca in altre parti del frigo, assicurarsi che il foro di scarico sia sem- pre pulito. Utilizzare lo strumento per la pulizia sistemato nel foro di scarico. Sbrinamento del congelatore I ripiani del congelatore e lo scomparto superiore possono presentare della brina. Quando lo strato raggiunge uno spessore dai 3 ai 5 mm, il vano congelatore deve essere sbrinato. Attenzione Non utilizzare strumenti appuntiti per rimuovere la brina. Non utilizzare dispositivi meccanici per sbrinare il congelatore.

1. Spegnere l'apparecchiatura.

2. Togliere il cibo dal congelatore. Avvolgere

il cibo in carta di giornale e conservarlo a bassa temperatura.

3. Mantenere la porta dell'apparecchiatura

aperta fino al termine dello sbrinamento.

4. Pulire e asciugare completamente il con-

5. Inserire la spina nella presa.

6. Accendere l'apparecchiatura.

7. Impostare la manopola della temperatura

sulla posizione più alta e lasciare l'apparec- chiatura in funzione per almeno 2 o 3 ore.

8. Reinserire il cibo nel congelatore.

Se l'apparecchiatura non viene utilizzata per lunghi periodi

1. Spegnere l'apparecchiatura ed estrarre la

spina dalla presa di alimentazione.

2. Estrarre tutti gli alimenti.

3. Sbrinare l'apparecchiatura.

4. Pulire e asciugare completamente l'appa-

recchiatura e tutti gli accessori.

5. Tenere aperte la porte per impedire la for-

mazione di cattivi odori. Sostituzione della lampadina

1. Scollegare la spina dalla presa di corren-

2. Rimuovere la vite dal coprilampada.

3. Rimuovere il coprilampada

4. Sostituire la lampadina vecchia con una

nuova. Utilizzare esclusivamente lampadi- ne per elettrodomestici. Sul coprilampada è indicata la potenza massima della lam- padina.

5. Installare nuovamente il coprilampada.

6. Inserire la spina nella presa.

Le lampadine utilizzate in questa apparec- chiatura sono lampade speciali per elet- trodomestici. Non usarle per l'illuminazione di casa.

www.zanussi.comRisoluzione dei problemi Avvertenza! Scollegare la spina dalla presa di alimentazione prima di eseguire i controlli. Per problemi non presenti in tabella, contattare il Centro di Assistenza. Problema Possibile soluzione L'apparecchiatura emette rumori durante il funzionamento. Alcuni rumori dell'apparecchiatura sono normali durante il funziona- mento. Fare riferimento al libretto fornito con l'apparecchiatura. L'apparecchiatura non funziona. Controllare che l'apparecchiatura sia attivata. Verificare che la spina sia collegata alla presa elettrica. Eseguire un controllo e verificare la presenza di tensione. Collegare alla presa di alimentazione un'altra apparecchiatura elettrica. Per ri- parare una presa di alimentazione, contattare un elettricista qualifica- to. La lampadina non si accende. Chiudere e riaprire la porta per assicurarsi che la lampadina non sia in standby. La lampadina è difettosa. Sostituire la lampadina. Il compressore rimane sempre in funzione. Impostare la manopola della temperatura su una posizione più bas- sa. Controllare che la porta dell'apparecchiatura sia chiusa. Assicurarsi di non aprire e chiudere la porta dell'apparecchiatura troppo spesso. Assicurarsi di non introdurre cibi caldi all'interno dell'apparecchiatu- ra. Attendere che si raffreddino. Verificare che la temperatura ambiente non sia troppo elevata. Sul pannello posteriore del frigori- fero è presente dell'acqua. È normale con lo sbrinamento automatico in funzione. È presente dell'acqua nel frigo. Controllare che il foro di scarico non sia ostruito. Assicurarsi che il cibo o le confezioni non blocchino il deflusso del- l'acqua verso il contenitore. Presenza di acqua sul pavimento. L'acqua di sbrinamento non viene scaricata nella bacinella di evapo- razione posta sopra il compressore. Collegare lo scarico dell'acqua di sbrinamento alla bacinella di eva- porazione. La temperatura all'interno dell'appa- recchiatura è troppo fredda Impostare la manopola della temperatura su una posizione più bas- sa. La temperatura all'interno dell'appa- recchiatura non è sufficientemente fredda. Impostare la manopola della temperatura su una posizione più alta. Controllare che la porta dell'apparecchiatura sia chiusa. Assicurarsi di non introdurre cibi caldi all'interno dell'apparecchiatu- ra. Attendere che il cibo si raffreddi. Controllare che l'apparecchiatura non sia troppo piena.

www.zanussi.comProblema Possibile soluzione La temperatura all'interno del frigo non è sufficientemente fredda. Assicurarsi che circoli aria fredda. Si forma troppa brina. Assicurarsi che il cibo sia ermeticamente chiuso in speciali conteni- tori o confezioni. Controllare che la porta dell'apparecchiatura sia chiusa. Impostare la manopola della temperatura su una posizione più bas- sa. Installazione Luogo d'installazione Installare l'apparecchiatura in un luogo asciut- to, ben ventilato, la cui temperatura ambiente corrisponda alla classe climatica indicata sulla targhetta dei dati del modello: Classe climatica Temperatura ambiente SN da +10°C a +32°C N da +16°C a +32°C ST da +16°C a +38°C T da +16°C a +43°C In alcuni modelli potrebbero verificarsi delle anomalie se non si rispettano le temperature indicate. Il corretto funzionamento può essere garantito solo nel rispetto delle temperature in- dicate. In caso di dubbi sul luogo di installazio- ne dell'apparecchiatura, contattare il venditore, il nostro Centro di Assistenza o il rivenditore più vicino Dati tecnici Dati tecnici Dimensioni Altezza 1404 mm Larghezza 545 mm Profondità 604 mm Tempo di risalita 19 h Tensione 230-240 V Frequenza 50 Hz Per ulteriori informazioni, fare riferimento alla targhetta dei dati e all'etichetta energetica. Considerazioni sull'ambiente Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

www.zanussi.comil simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.sens.ch.
