MANUALE UTENTE DFG 262 NX EU INDESIT

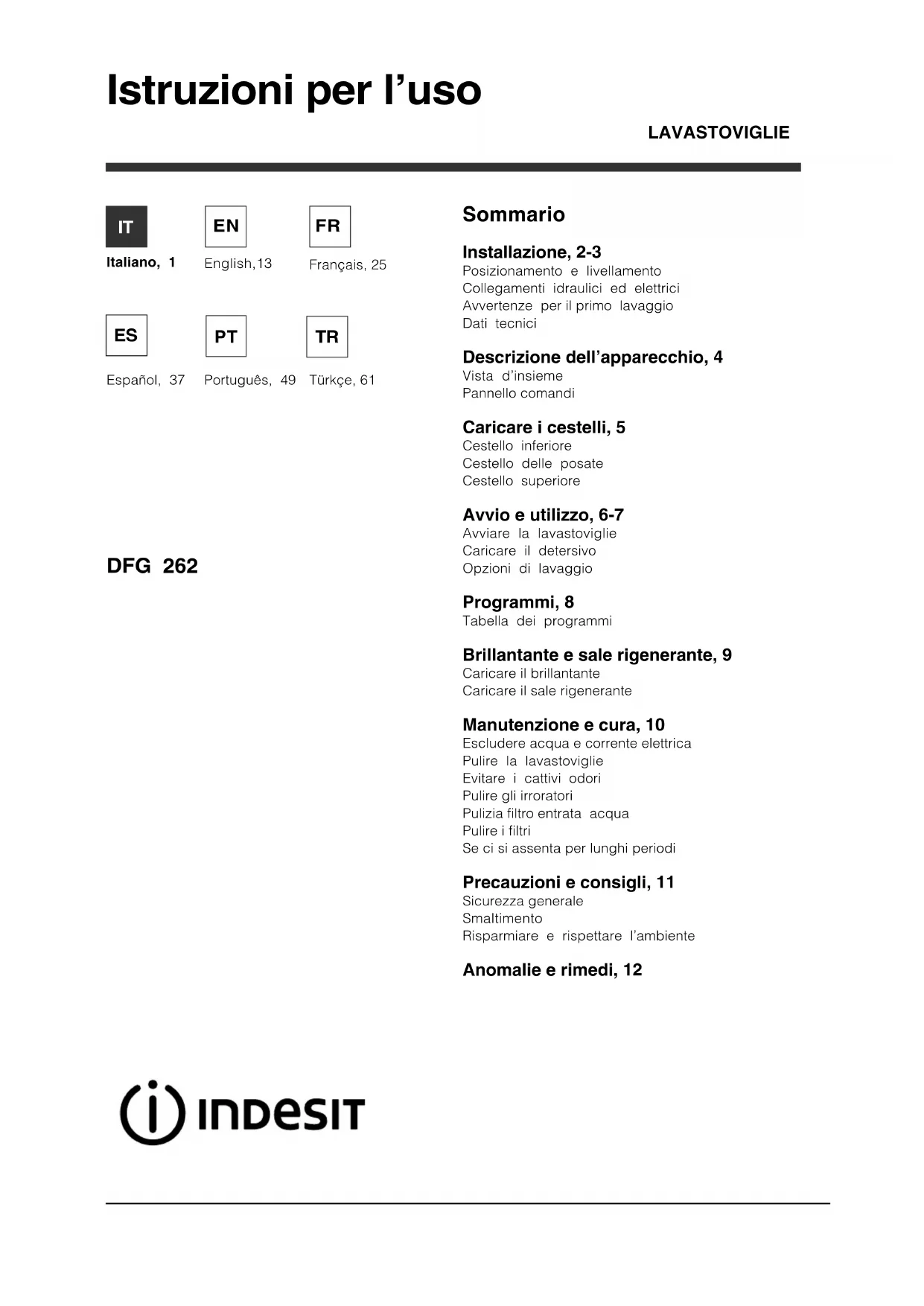

Istruzioni per luso LAVASTOVIGLIE Sommario Installazione, 2-3 Posizionamento e livellamento Collegamenti idraulici ed elettrici Avvertenze per il primo lavaggio Dati tecnici Descrizione dellapparecchio, 4 Vista dinsieme Pannello comandi Caricare i cestelli, 5 Cestello inferiore Cestello delle posate Cestello superiore Avvio e utilizzo, 6-7 Avviare la lavastoviglie Caricare il detersivo Opzioni di lavaggio Programmi, 8 Tabella dei programmi Brillantante e sale rigenerante, 9 Caricare il brillantante Caricare il sale rigenerante Manutenzione e cura, 10 Escludere acqua e corrente elettrica Pulire la lavastoviglie Evitare i cattivi odori Pulire gli irroratori Pulizia filtro entrata acqua Pulire i filtri Se ci si assenta per lunghi periodi Precauzioni e consigli, 11 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Anomalie e rimedi, 12 Italiano, 1 English,13

Installazione È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. In caso di trasloco tenere lapparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore. Questo apparecchio è progettato per l'uso domestico o perapplicazioni simili, ad esempio:- aree adibite a cucina per il personale in negozi, uffici ed altriambienti di lavoro;- case coloniche;- utilizzo da parte di clienti in hotel, motel ed altri ambienti di tiporesidenziale;- bed and breakfast. Posizionamento e livellamento

1. Disimballare lapparecchio e controllare che

non abbia subìto danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

2. Sistemare la lavastoviglie facendo aderire i fianchi o lo

schienale ai mobili adiacenti o alla parete. Lapparecchio può anche essere incassato sotto a un piano di lavoro continuo

• (vedi foglio di Montaggio).

3. Posizionare la lavastoviglie su un pavimento piano e

rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché lapparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni, rumori e spostamenti. 4.* Per regolare laltezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare laltezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione) Collegamenti idraulici ed elettrici Ladattamento degli impianti elettrici e idraulici per linstallazione deve essere eseguito solo da personale qualificato. La lavastoviglie non deve appoggiare sui tubi o sul cavo di alimentazione elettrica. Lapparecchio deve essere collegato alla rete di distribuzione dellacqua utilizzando tubi nuovi. Non riutilizzare i vecchi tubi. I tubi di carico (A) e di scarico (B) dellacqua e il cavo di alimentazione elettrica possono essere orientati verso destra o sinistra per consentire la migliore installazione (vedi figura). Collegamento del tubo di carico dellacqua A una presa dacqua fredda: avvitare bene il tubo di carico a un rubinetto con bocca filettata da 3/4 gas; prima di avvitare, far scorrere lacqua finché non sia limpida affinché le eventuali impurità non intasino lapparecchio. A una presa dacqua calda: nel caso di impianto centralizzato di termosifoni, la lavastoviglie può essere alimentata con acqua calda di rete purché non superi la temperatura di 60°C. Avvitare il tubo al rubinetto come descritto per la presa dacqua fredda. Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato (vedi Assistenza). La pressione dellacqua deve essere compresa nei valori riportati dalla tabella Dati tecnici (vedi a lato). Fare attenzione che nel tubo non ci siano né pieghe né strozzature. Sicurezza antiallagamento Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe lingresso dellacqua nel caso di anomalie o di perdite dallinterno. Alcuni modelli sono dotati di un dispositivo supplementare di sicurezza New Acqua Stop *, che garantisce lantiallagamento anche in caso di rottura del tubo di alimentazione. ATTENZIONE: TENSIONE PERICOLOSA! Il tubo di carico dellacqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

• Presente solo su alcuni modelli.16

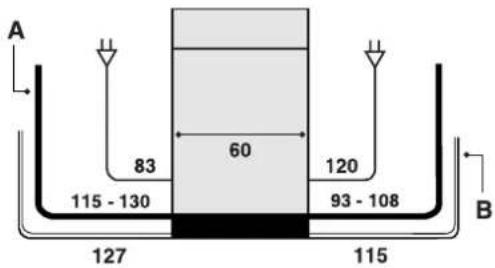

Collegamento del tubo di scarico dellacqua Collegare il tubo di scarico, senza piegarlo, a unaconduttura di scarico con diametro minimo di 4 cm.Oppure appoggiarlo al bordo di un lavandino o di unavasca; lestremità libera del tubo di scarico non deverimanere immersa nellacqua.Lo speciale gomito

• in plastica agevola una sistemazioneottimale: fissare saldamente ilgomito al muro per evitare che iltubo si muova e versi lacqua fuoridallo scarico.La parte del tubo contrassegnatacon la lettera A deve essere aunaltezza compresa tra 40 e 100 cm da terra (vedifigura). È sconsigliato usare tubi di prolunga. Collegamento elettrico Prima di inserire la spina nella presa della corrente,accertarsi che: la presa abbia la messa a terra e sia a norma dilegge; la presa sia in grado di sopportare il carico massimodi potenza della macchina, indicato nella targhettacaratteristiche sulla controporta(vedi capitolo Descrizione della lavastoviglie); la tensione di alimentazione sia compresa nei valoriindicati nella targhetta caratteristiche sullacontroporta; la presa sia compatibile con la spinadellapparecchio. In caso contrario richiedere lasostituzione della spina a un tecnico autorizzato (vediAssistenza); non usare prolunghe o prese multiple. Ad apparecchio installato, il cavo di alimentazioneelettrica e la presa della corrente devono esserefacilmente raggiungibili. Il cavo non deve subire piegature o compressioni. Se il cavo di alimentazione è danneggiato, deveessere sostituito dal costruttore o dal suo Servizio diAssistenza Tecnica, in modo da prevenire ogni rischio.(Vedi Assistenza) LAzienda declina ogni responsabilità qualoraqueste norme non vengano rispettate. Striscia anticondensa* Dopo aver incassato la lavastoviglie aprire la porta eincollare la striscia adesiva trasparente sotto al ripianoin legno per proteggerlo dalla eventuale condensa. Avvertenze per il primo lavaggio Dopo linstallazione, immediatamente prima del primolavaggio, riempire completamente dacqua il serbatoiodel sale e solo dopo aggiungere circa 1 Kg di sale (vedicapitolo Brillantante e sale rigenerante): è normale chelacqua trabocchi. Selezionare il grado di durezzadellacqua (vedi capitolo Brillantante e salerigenerante). Dopo il caricamento del sale la spiaMANCANZA SALE
• si spegne. Il mancato riempimento del contenitore del sale, puòprovocare il danneggiamento del dolcificatoredellacqua e dellelemento riscaldante.
• Presente solo su alcuni modelli. Dati Tecnici Dimensioni Larghezza cm. 60 Altezza cm. 85 Profondità cm. 60 Capacità 12 coperti standard Pressione acqua alimentazione 0,05 ÷ 1MPa (0.5 ÷ 10 bar) 7,25 – 145 psi Tensione di alimentazione vedi targhetta caratteristiche Potenza totale assorbita vedi targhetta caratteristiche Fusibile vedi targhetta caratteristiche Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: -2006/95/EEC del 16/01/2007 (Bassa Tensione) e successive modifiche -89/336/EEC del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni -97/17/EC (Etichettatura) -2002/96/CE

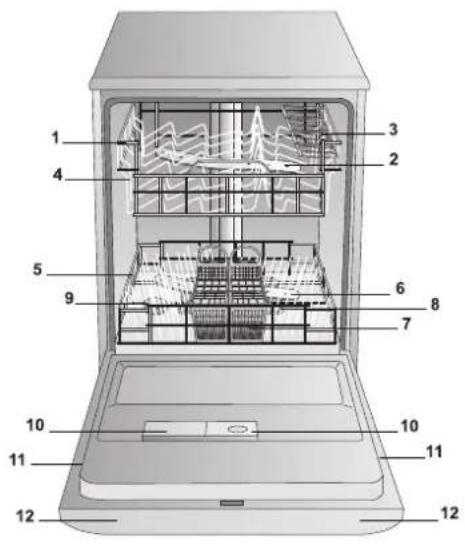

Vista dinsieme Descrizione dellapparecchio

1. Cestello superiore

2. Irroratore superiore

4. Regolatore altezza cestello

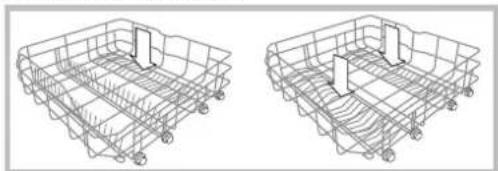

5. Cestello inferiore

6. Irroratore inferiore

11. Targhetta caratteristiche

*** Solo sui modelli ad incasso totale

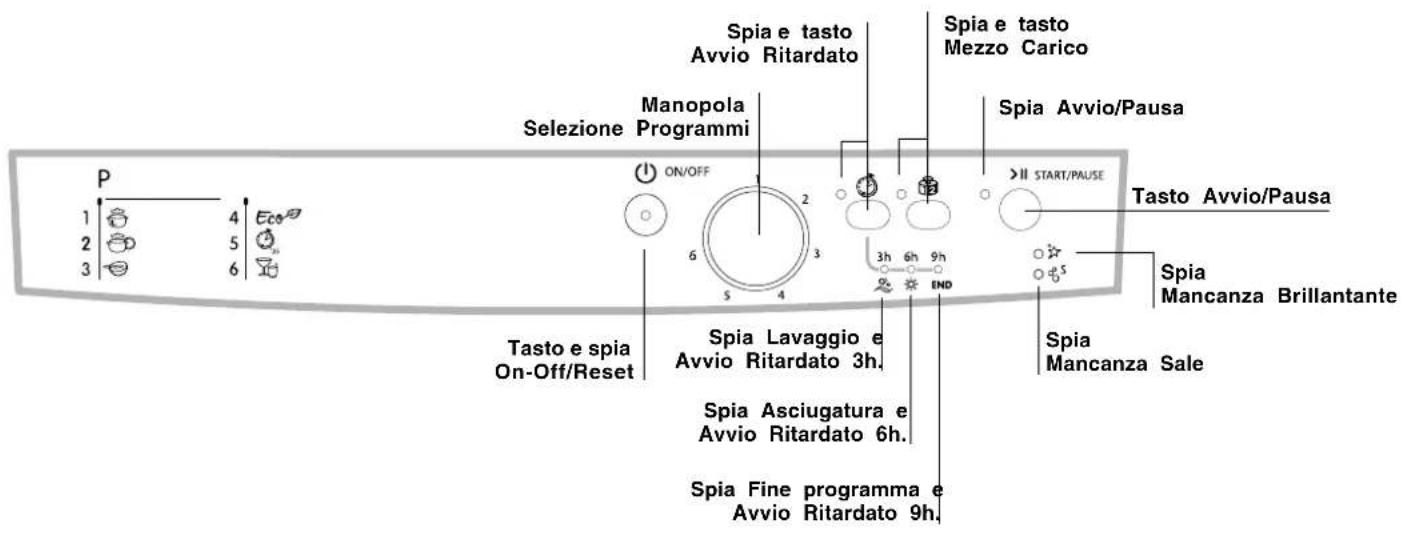

• Presente solo su alcuni modelli. Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Pannello comandi Tasto Avvio/PausaSpia Fine programma eAvvio Ritardato 9h.Spia Asciugatura eAvvio Ritardato 6h.Spia Lavaggio eAvvio Ritardato 3h. Spia Mancanza SaleManopolaSelezione ProgrammiTasto e spiaOn-Off/ResetSpia Avvio/Pausa Spia Mancanza BrillantanteSpia e tastoAvvio RitardatoSpia e tastoMezzo Carico16

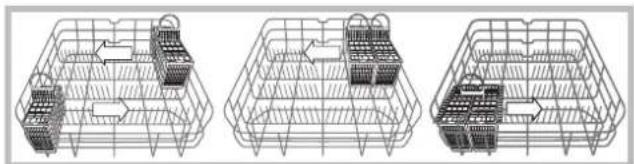

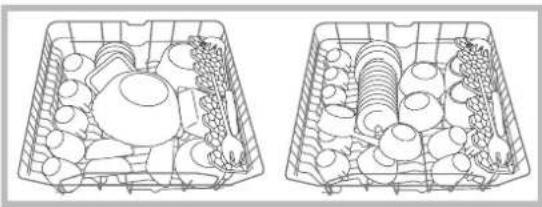

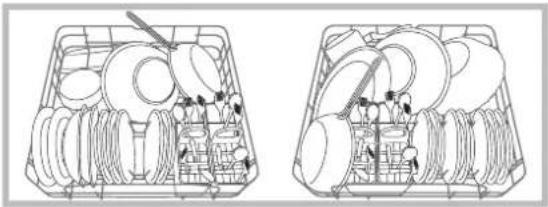

Caricare i cestelli Prima di caricare i cesti, eliminare dalle stoviglie i residuidi cibo e vuotare bicchieri e coppe dei liquidi rimasti.Dopo aver caricato, controllare che gli irroratori ruotinoliberamente. Cesto inferiore Il cesto inferiore può contenere pentole, coperchi, piatti,insalatiere, posate ecc..secondo gli Esempi di caricamento.Piatti e coperchi grandi vanno sistemati di preferenza ai latidel cesto, facendo attenzione a non bloccare la rotazionedellirroratore superiore.Alcuni modelli di lavastoviglie, dispongono di settorireclinabili *, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontaleper sistemare pentole e insalatiere. Cestino delle posate Il cestino delle posate può essere di tipo diverso a seconda deimodelli di lavastoviglie: non scomponibile, scomponibile,scorrevole. Il cestino non scomponibile deve essere posizionatosolo nella parte anteriore del cesto inferiore.Il cestino scomponibile può essere separato in due parti,soluzione indicata quando si esegue un lavaggio a mezzo carico(sui mod. provvisti di tale opzione), può essere scorrevole, cioèposizionato in qualsiasi punto del cesto inferiore facendoloscorrere tra gli inserti fissi o reclinabili.- Entrambi sono muniti di ribaltine scorrevoli che consentono unasistemazione migliore delle posate.I coltelli e gli utensili con punte taglienti devono esseresistemati nel cestino delle posate con le punte rivolte verso ilbasso o sistemati sulle ribaltine del cesto superiore inposizione orizzontale. Esempi di posizionamento del cestino posate Cesto superiore Caricarvi le stoviglie delicate e leggere: bicchieri, tazze da tèe caffè, piattini, insalatiere basse, padelle, pentole bassepoco sporche, secondo gli Esempi di caricamento. Tazze e tazzine, coltelli lunghi e acuminati, posate diservizio: posizionarli sulle ribaltine

Regolare laltezza del cesto superiore Per agevolare la sistemazione delle stoviglie, è possibilesistemare il cesto superiore in posizione alta o bassa.E preferibile regolare laltezza del cesto superiore a CESTOVUOTO.Non sollevare o abbassare MAI il cesto su un solo lato.Aprire i fermi delle guide del cesto adestra e a sinistra ed estrarre il cesto;sistemarlo in alto o in basso, farloscivolare lungo le guide fino a far entrareanche le rotelle anteriori e chiudere i fermi(vedi figura).Se il cesto è dotato di maniglie DualSpace

• (vedi figura), estrarre il cesto superiore a fine corsa, impugnare lemaniglie ai lati del cesto e muovere versolalto o verso il basso; lasciare ricadere ilcesto accompagnandolo. Esempi di caricamento cesto superiore Esempi di caricamento cesto inferiore Stoviglie non adatte al lavaggio in lavastoviglie Oggetti di legno, con impugnatura in legnoo in corno o con parti incollate. Oggetti di alluminio, rame, ottone, peltro o stagno. Stoviglie di plastica non termoresistente. Porcellane antiche o dipinte a mano. Argenteria antica. Largenteria non antica può invece esserelavata con un programma delicato e accertandosi che nonsia a contatto con altri metalli.Si consiglia lutilizzo di stoviglie idonee al lavaggio inlavastoviglie.
• Presente solo in alcuni modelli. ** Variabili per numero e posizione.6

• Presente solo su alcuni modelli. Avviare la lavastoviglie

1. Aprire il rubinetto dellacqua.

2. Premere il tasto ON-OFF: tutte le spie presenti sul

pannello comandi si illuminano per alcuni secondi.

3. Aprire la porta e dosare il detersivo (vedi sotto).

4. Caricare i cestelli (vedi Caricare i cestelli) e chiudere

5. Selezionare il programma ruotando la manopola

SELEZIONE PROGRAMMA in senso orario: far coincidere la tacca sulla manopola con il numero o il simbolo del programma. La spia relativa al tasto AVVIO/ PAUSA pulsa.

6. Selezionare le opzioni di lavaggio

7. Avviare premendo il tasto AVVIO, la spia smette di

pulsare e diventa a luce fissa. Laccensione della spia relativa al lavaggio avvisa dellinizio del programma.

8. Alla fine del programma si illumina la spia FINE (luce

fissa). Spegnere lapparecchio premendo il tasto ON- OFF, chiudere il rubinetto dellacqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie,

per evitare di scottarsi. Scaricare i cestelli iniziando da quello inferiore. - Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo, la macchina si spegne automaticamente. Modificare un programma in corso Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: a lavaggio avviato, per cambiare ciclo di lavaggio spegnere la macchina con una pressione prolungata del tasto ON/OFF/Reset, riaccenderla con lo stesso tasto e selezionare nuovamente programma e opzioni desiderati. Aggiungere altre stoviglie Premere il tasto Avvio/Pausa, (la luce del tasto pulsa) Aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Premere il tasto Avvio/ Pausa (luce fissa): il ciclo riprende. Premendo il tasto Avvio/Pausa per mettere in pausa la macchina, si interrompe sia il programma sia lAvvio Ritardato se impostato. In questa fase non si può cambiare il programma. Interruzioni accidentali Se durante il lavaggio si apre la porta o si verifica uninterruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce. Caricare il detersivo Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina lambiente. Utilizzare solo detersivo per lavastoviglie. NON UTILIZZARE detergenti per lavaggio a mano. Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo. Lutilizzo delle pastiglie è consigliato solo nei modelli dove è presente lopzione PASTIGLIE MULTIFUNZIONE. Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con lutilizzo di detersivo in polvere, brillantante liquido e sale. vaschetta A: Detersivo per lavaggiovaschetta B: Detersivo per prelavaggio1. Aprire il coperchio C premendo ilpulsante D.2. Dosare il detersivo consultandola Tabella dei programmi: in polvere: vaschette A e B. pastiglie: quando il programmane richiede 1, metterla nellavaschetta A e chiudere ilcoperchio; quando ne richiede 2,mettere la seconda sul fondo della vasca.3. Eliminare i residui di detersivo dai bordi della vaschetta echiudere il coperchio fino allo scatto.16

Opzioni di lavaggio* Le OPZIONI possono essere impostate, modificate o azzerate solo dopo aver scelto il programma di lavaggio e prima di aver premuto il tasto Avvio/Pausa. Possono essere selezionate solo le opzioni compatibili al tipo di programma scelto. Se unopzione non è compatibile con il programma selezionato, (vedi tabella programmi) il led relativo lampeggia velocemente 3 volte. Se viene selezionata unopzione incompatibile con unopzione o un programma di lavaggio precedentemente impostati, lopzione non compatibile lampeggia 3 volte e si spegne, mentre rimane accesa lultima impostazione scelta. Per deselezionare unopzione erroneamente impostata, premere di nuovo sul tasto corrispondente. Mezzo carico Se le stoviglie sono poche, si può effettuare il mezzo carico risparmiando acqua, energia e detersivo. Selezionare il programma, premere il tasto MEZZO CARICO: la spia si illumina. Unulteriore pressione del tasto MEZZO CARICO deseleziona lopzione. Ricordarsi di dimezzare la quantità di detersivo. E preferibile utilizzare detersivo in polvere. Questa opzione non è disponibile con il programma: Rapido. Avvio ritardato È possibile posticipare di 3, 6 o 9 ore lavvio del programma: 1:Dopo aver selezionato il programma di lavaggio desiderato ed altre eventuali opzioni, premere il tasto AVVIO RITARDATO: la spia si illumina. 2: Selezionare lavvio desiderato premendo in successione il tasto dellAvvio ritardato, le spie del lavaggio (3 ore), asciugatura (6 ore) e fine (9 ore) si illumineranno in successione. Con unulteriore pressione del tasto Avvio Ritardato, si deseleziona lopzione e la spia si spegne.

3. A selezione avvenuta, premendo il tasto Avvio/Pausa

avrà inizio il conto alla rovescia, il ritardo selezionato lampeggia ed il tasto Avvio/Pausa smette di pulsare (luce fissa).

3. A tempo scaduto la spia dellAVVIO RITARDATO si

spegne, e il programma si avvia. Non è possibile impostare lAvvio Ritardato a ciclo avviato.

• Presente solo su alcuni modelli. A B Tabella Opzioni Avvio Ritardato Mezzo Carico

Programmi Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto lacqua, ridurre sensibilmente la dose del detersivo. Note: le migliori prestazioni del programma Rapido, si ottengono preferibilmente rispettando il numero di coperti specificati.

• Il programma Eco, rispetta la norma EN-50242, dura più a lungo rispetto ad altri programmi ma presenta un minor consumo di energia ed in più è rispettoso con lambiente. Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta allindirizzo: ASSISTENZA_EN_LVS@indesitcompany.com Per facilitare il dosaggio del detersivo è bene sapere che: 1 cucchiaio da cucina = 15 gr. di polvere = 15 ml di liquido circa - 1 cucchiaino da cucina = 5 gr. di polvere = 5 ml di liquido circa Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie. Detersivo (A) = vaschetta A (B) = vaschetta B Indicazioni per la scelta dei programmi Programma polvere liquido pastiglie Asciugatura Opzioni Durata del programma (tolleranza ±10%) Hrs. Min. Stoviglie e pentole molto sporche (da non usare per pezzi delicati). 1. Intensivo

A-B 1:50’ Lavaggio preliminare in attesa di completare il carico al pasto successivo. 3. Ammollo

A-B 0:08’ Lavaggio ecologico a bassi consumi energetici, adatto a stoviglie e pentole.

A-B 2:35’ Ciclo economico e veloce da utilizzare per stoviglie poco sporche, subito dopo l'uso. (2 piatti +2 bicchieri +4 posate+1 pentola + 1 padellino) 5. Rapido

0:35’ Ciclo economico e veloce per stoviglie delicate, più sensibili alle alte temperature, subito dopo l'uso. (calici nel cesto superiore + piatti delicati nel cesto inferiore).

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale nè detersivi per il lavaggio a mano. Seguire le indicazioni riportate sulla confezione. Se si usa un prodotto multifunzione, non è necessarioaggiungere brillantante, si consiglia invece di aggiungeresale, specie se lacqua è dura o molto dura. Seguire leindicazioni riportate sulla confezione. Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE

• e MANCANZA BRILLANTANTE

• rimangano accese. Caricare il brillantante Il brillantante facilita lasciugatura delle stoviglie facendoscivolare lacqua dalla superficie, così che non rimanganostriature o macchie.Il serbatoio del brillantante va riempito: quando sul pannello si accende la spia MANCANZABRILLANTANTE 1. Aprire il serbatoio ruotando iltappo (G) in senso antiorario.2. Versare il brillantante evitandoche fuoriesca. Se accade, puliresubito con un panno asciutto.3. Riavvitare il tappo.Non versare MAI il brillantantedirettamente allinterno dellavasca. Regolare la dose di brillantante Se non si è soddisfatti del risultato dellasciugatura, è possibileregolare la dose di brillantante. Con un cacciavite girare ilregolatore (F) scegliendo tra 6 posizioni (la regolazione difabbrica è sul 4): se sulle stoviglie ci sono striature, girare verso i numeribassi (1-3). se ci sono gocce dacqua o macchie di calcare girareverso i numeri alti (4-6). Impostazione durezza dellacqua Ogni lavastoviglie è corredata di un dolcificatore dellacquache, utilizzando del sale rigenerante specifico per lavastovi-glie, fornisce acqua priva di calcare per il lavaggio dellestoviglie.Questa lavastoviglie, consente una regolazione che riducelinquinamento ed ottimizza le prestazioni di lavaggio infunzione della durezza dellacqua. Il dato è reperibile pressolEnte erogatore dellacqua potabile.- Spegnere la macchina con il tasto ON/OFF e aprire laporta.-Posizionare la manopola SELEZIONE PROGRAMMA prima sul 5° programma ed in succesione sul 1° programma e nuovamente sul 5°. -Premere il tasto ON/OFF, le spie delle fasi ciclo (lavaggio, asciugatura, fine) lampeggiano; ora è possibile selezionareil livello di durezza.Ad ogni programma corrisponde un livello di durezza:Es: 1° programma, livello durezza 12° programma, livello durezza 2 ecc..ecc... fino ad unmassimo di 5
• livelli. (Il decalcificatore è impostato dalla fabbrica sul livello 3).- Per uscire dalla funzione attendere alcuni secondi circa opremere un altro tasto delle opzioni
• o spengenere la macchina con il tasto ON/OFF.Se si utilizzano le pastiglie multifunzione, riempire comunqueil serbatoio del sale.(°dH = durezza in gradi tedeschi - °fH = durezza in gradifrancesi - mmol/l = millimol/litro) Caricare il sale rigenerante Per avere buoni risultati di lavaggio è indispensabile verificareche il serbatoio del sale non sia mai vuoto. Il sale rigeneranteelimina il calcare dallacqua, evitando che si depositi sullestoviglie. Il serbatoio del sale è posto nella parte inferiore dellalavastoviglie (vedi Descrizione) e va riempito: quando il galleggiante verde
• non è visibile osservando il tappo del sale; quando sul pannello si accende la spia MANCANZA SALE 1. Estrarre il cesto inferiore e svitare il tappodel serbatoio in senso antiorario.2. Solo per il primo utilizzo: riempire ilserbatoio di acqua fino al bordo.3. Posizionare limbuto
• (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); ènormale che trabocchi un po dacqua.4. Togliere limbuto *, eliminare i residui di sale dallimbocco; sciacquare il tappo sotto lacqua corrente prima di avvitarlo,disponendolo a testa in giù e facendo defluire lacqua dallequattro fessure disposte a stella nella parte inferiore del tappo.(tappo con galleggiante verde E consigliabile effettuare questa operazione ad ognicaricamento del sale.Chiudere bene il tappo, affinché nel serbatoio non entridetersivo durante il lavaggio (potrebbe danneggiarsiirrimediabilmente il dolcificatore).Quando si rende necessario, caricare il sale prima di unciclo di lavaggio in modo da eliminare la soluzione salinatraboccata dal contenitore del sale.
• Presente solo su alcuni modelli. Tabella Durezze Acqua °dH °fH mmol/l livello 0 6 0 10 0 1 1 6 11 11 20 1,1 2 2 12 17 21 30 2,1 3 3 17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

Da 0°f a 10°f si consiglia di non utilizzare sale.

con questa impostazione la durata dei cicli può lievemente prolungarsi.10

Manutenzione e cura Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ogni lavaggioper eliminare il pericolo di perdite. Staccare la spina dalla presa di corrente quando sipulisce la macchina e durante i lavori dimanutenzione. Pulire la lavastoviglie La superficie esterna e il pannello di controllopossono essere puliti con un panno inumidito conacqua non abrasivo. Non usare solventio abrasivi. La vasca interna può essere pulita da eventualimacchie con un panno imbevuto di acqua e pocoaceto. Evitare i cattivi odori Lasciare sempre socchiusa la porta per evitare ilristagno di umidità. Pulire regolarmente le guarnizioni perimetrali ditenuta della porta e delle vaschette detersivo con unaspugnetta umida. Si eviteranno così ristagni di cibo,principali responsabili del cattivo odore. Pulire gli irroratori Può succedere che residui di cibo si attacchino agliirroratori e ostruiscano i fori da cui esce lacqua: di tantoin tanto è bene controllarli e pulirli con uno spazzolinonon metallico.I due irroratori, sono entrambi smontabili.Per smontare lirroratoresuperiore, occorre svitaregirando in senso antiorario laghiera di plastica.Lirroratoresuperiore, va rimontato con laparte con il maggior numerodi fori rivolta verso lalto.Lirroratore inferiore si smontafacendo pressione sullelinguette poste ai lati etirandolo verso lalto. Pulizia del filtro entrata acqua* Se i tubi dellacqua sono nuovi o sono rimasti per lungotempo inattivi, prima di fare lallacciamento, far scorrerelacqua fino a che diventi limpida e sia priva di impurità.Senza questa precauzione, cè il rischio che il puntodove entra lacqua si intasi, danneggiando lalavastoviglie.

• Presente solo su alcuni modelli.

Periodicamente, pulire il filtro entrata acqua posizionato alluscita del rubinetto. - Chiudere il rubinetto dellacqua. - Svitare lestremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente. - Inserire nuovamente il filtro e avvitare il tubo. Pulire i filtri Il gruppo filtrante è formato da tre filtri che puliscono lacqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli. Pulire i filtri con regolarità. La lavastoviglie non deve essere usata senza filtri o con filtro sganciato. Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:

1. ruotare in senso antiorario il filtro cilindrico C ed

2. Estrarre il bicchiere filtro B facendo una leggera

pressione sulle alette laterali (Fig. 2);

3. Sfilare il piatto filtro inox A. (fig. 3).

4. Ispezionare il pozzetto ed eliminare eventuali residui di

cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4). Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie. Se ci si assenta per lunghi periodi Staccare i collegamenti elettrici e chiudere il rubinetto dellacqua. Lasciare socchiusa la porta. Al rientro, fare un lavaggio a vuoto.

Precauzioni e consigli Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Questo elettrodomestico non può venire usato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, a meno che non venga loro fornita supervisione o istruzioni riguardanti l'uso da una persona responsabile della loro sicurezza. È necessaria la supervisione di un adulto per evitare che i bambini giochino con l'elettrodomestico. Lapparecchio è stato concepito per un uso di tipo non professionale allinterno dellabitazione. Lapparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Lapparecchio non va installato allaperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. Non toccare la lavastoviglie a piedi nudi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. È necessario chiudere il rubinetto dellacqua e staccare la spina dalla presa della corrente prima di effettuare operazioni di pulizia e manutenzione. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Non toccare mai la resistenza. Non appoggiarsi o sedersi sulla porta aperta: lapparecchio potrebbe ribaltarsi. La porta non deve essere tenuta nella posizione aperta perchè può rappresentare il pericolo di inciampare. Tenere il detersivo e il brillantante fuori dalla portata dei bambini. Gli imballaggi non sono giocattoli per bambini. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Risparmiare acqua ed energia Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (vedi Programmi). Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi: - per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua. - se il carico è ridotto attivare lopzione Mezzo carico

(vedi Avvio e utilizzo). Se il proprio contratto di erogazione dellenergia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. Lopzione Avvio ritardato* (vedi Avvio e utilizzo) può aiutare a organizzare i lavaggi in tal senso. Detersivi senza fosfati, senza cloro e contenenti enzimi Si consiglia vivamente di usare i detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dellambiente. Gli enzimi sviluppano unazione particolarmente efficace con temperature prossime ai 50°C, per cui con i detersivi con enzimi si possono impostare lavaggi a basse temperature e ottenere gli stessi risultati che si avrebbero a 65°C. Dosare bene il detersivo in base alle indicazioni del produttore, alla durezza dellacqua, al grado di sporco e alla quantità di stoviglie per evitare sprechi. Pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura.

• Presente solo su alcuni modelli.12

Anomalie e rimedi Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Qualora il problema persista chiamare il Servizio Assistenza Tecnico Autorizzato: Numero Unico Nazionale 199.199.199 (costo massimo al minuto per chiamate da rete fissa Euro 0,1426). Anomalie: Possibili cause / Soluzione: La lavastoviglie non parte.

• La spina non è ben inserita nella presa di corrente oppure in casa non c’è corrente.

• La porta della lavastoviglie non è ben chiusa.

• Si è impostato un Avvio ritardato (vedi Avvio e utilizzo). La lavastoviglie non scarica acqua.

• Il programma non è ancora terminato.

• Il tubo di scarico dell’acqua è piegato (vedi Installazione).

• Lo scarico del lavello è ostruito.

• Il filtro è intasato da residui di cibo. La lavastoviglie fa rumore. • Le stoviglie sbattono tra loro o contro gli irroratori.
• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.
• Manca il sale rigenerante o la sua regolazione non è adeguata alla durezza dell’acqua (vedi Brillantante e sale).

• Il tappo del serbatoio del sale non è chiuso bene.

• Il brillantante è esaurito o il dosaggio è insufficiente.
• Le stoviglie sono in materiale antiaderente. Su stoviglie e bicchieri ci sono striature o sfumature bluastre.
• Il dosaggio del brillantante è eccessivo. Le stoviglie sono poco asciutte. • È stato selezionato un programma senza asciugatura.
• Il brillantante è esaurito o il dosaggio è insufficiente (vedi Brillantante e sale).
• La regolazione del brillantante non è adeguata. Le stoviglie non sono pulite.
• I cestelli sono troppo carichi (vedi Caricare i cestelli).
• Le stoviglie non sono sistemate bene. • Gli irroratori non sono liberi di ruotare.
• Il programma di lavaggio è troppo blando (vedi Programmi).

• Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).
• Il tappo del brillantante non è stato chiuso correttamente.

• Il filtro è sporco o intasato (vedi Manutenzione e cura).

• Manca il sale rigenerante (vedi Brillantante e sale). La lavastoviglie non carica acqua/Allarme rubinetto chiuso. (lampeggiano velocemente le spie Asciugatura e Fine. • Manca l’acqua nella rete idrica.

• Il tubo di carico dell’acqua è piegato (vedi Installazione).

• Aprire il rubinetto e l’apparecchio si avvia dopo pochi minuti.

• L’apparecchio si è bloccato perché non si è intervenuti al lampeggiare delle spie. Spegnere la macchina con il tasto ON/OFF, aprire il rubinetto e dopo 20 secondi riaccendere premendo lo stesso tasto. Riprogrammare la macchina e riavviare. Allarme guasto elettrovalvola di carico dell’acqua (lampeggia velocemente la spia Asciugatura. • Spegnere con il tasto ON/OFF e riaccendere dopo un minuto. Se l’allarme permane chiudere il rubinetto dell’acqua per evitare allagamenti, staccare la spina della corrente e chiamare l’Assistenza. Allarme al tubo di carico dell’acqua/Filtrino entrata acqua intasato. (lampeggiano velocemente le spie Lavaggio, Asciugatura e Fine.
