MANUALE UTENTE KA90GAI20N SIEMENS

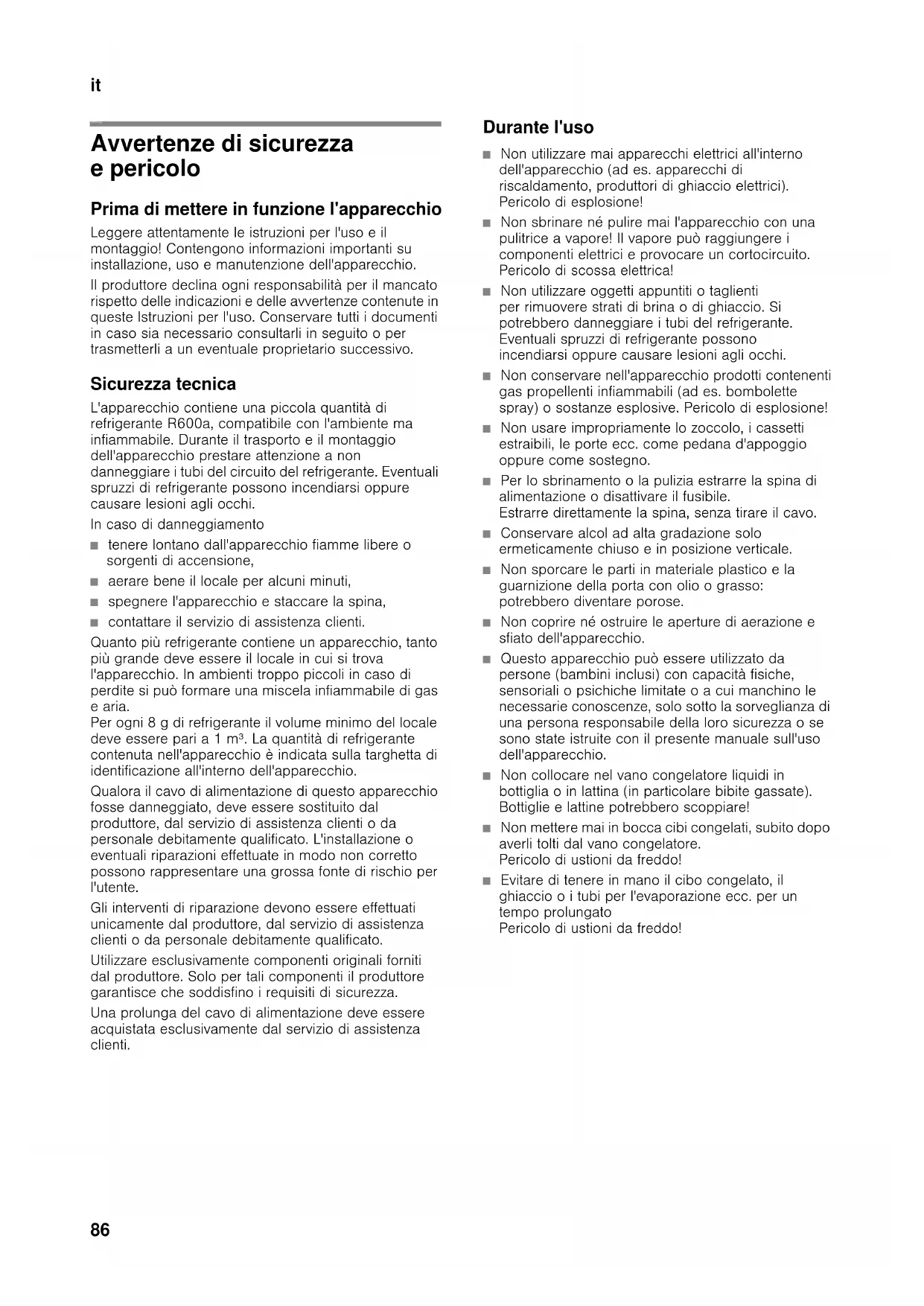

itIndice itIstruzioni per l'uso Avvertenze di sicurezza e pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente le istruzioni per l'uso e il montaggio! Contengono informazioni importanti su installazione, uso e manutenzione dell'apparecchio. Il produttore declina ogni responsabilità per il mancato rispetto delle indicazioni e delle avvertenze contenute in queste Istruzioni per l'uso. Conservare tutti i documenti in caso sia necessario consultarli in seguito o per trasmetterli a un eventuale proprietario successivo. Sicurezza tecnica L'apparecchio contiene una piccola quantità di refrigerante R600a, compatibile con l'ambiente ma infiammabile. Durante il trasporto e il montaggio dell'apparecchio prestare attenzione a non danneggiare i tubi del circuito del refrigerante. Eventuali spruzzi di refrigerante possono incendiarsi oppure causare lesioni agli occhi. In caso di danneggiamento ■ tenere lontano dall'apparecchio fiamme libere o sorgenti di accensione, ■ aerare bene il locale per alcuni minuti, ■ spegnere l'apparecchio e staccare la spina, ■ contattare il servizio di assistenza clienti. Quanto più refrigerante contiene un apparecchio, tanto più grande deve essere il locale in cui si trova l'apparecchio. In ambienti troppo piccoli in caso di perdite si può formare una miscela infiammabile di gas e aria. Per ogni 8 g di refrigerante il volume minimo del locale deve essere pari a 1 m³. La quantità di refrigerante contenuta nell'apparecchio è indicata sulla targhetta di identificazione all'interno dell'apparecchio. Qualora il cavo di alimentazione di questo apparecchio fosse danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza clienti o da personale debitamente qualificato. L'installazione o eventuali riparazioni effettuate in modo non corretto possono rappresentare una grossa fonte di rischio per l'utente. Gli interventi di riparazione devono essere effettuati unicamente dal produttore, dal servizio di assistenza clienti o da personale debitamente qualificato. Utilizzare esclusivamente componenti originali forniti dal produttore. Solo per tali componenti il produttore garantisce che soddisfino i requisiti di sicurezza. Una prolunga del cavo di alimentazione deve essere acquistata esclusivamente dal servizio di assistenza clienti. Durante l'uso ■ Non utilizzare mai apparecchi elettrici all'interno dell'apparecchio (ad es. apparecchi di riscaldamento, produttori di ghiaccio elettrici). Pericolo di esplosione! ■ Non sbrinare né pulire mai l'apparecchio con una pulitrice a vapore! Il vapore può raggiungere i componenti elettrici e provocare un cortocircuito. Pericolo di scossa elettrica! ■ Non utilizzare oggetti appuntiti o taglienti per rimuovere strati di brina o di ghiaccio. Si potrebbero danneggiare i tubi del refrigerante. Eventuali spruzzi di refrigerante possono incendiarsi oppure causare lesioni agli occhi. ■ Non conservare nell'apparecchio prodotti contenenti gas propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione! ■ Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come pedana d'appoggio oppure come sostegno. ■ Per lo sbrinamento o la pulizia estrarre la spina di alimentazione o disattivare il fusibile. Estrarre direttamente la spina, senza tirare il cavo. ■ Conservare alcol ad alta gradazione solo ermeticamente chiuso e in posizione verticale. ■ Non sporcare le parti in materiale plastico e la guarnizione della porta con olio o grasso: potrebbero diventare porose. ■ Non coprire né ostruire le aperture di aerazione e sfiato dell'apparecchio. ■ Questo apparecchio può essere utilizzato da persone (bambini inclusi) con capacità fisiche, sensoriali o psichiche limitate o a cui manchino le necessarie conoscenze, solo sotto la sorveglianza di una persona responsabile della loro sicurezza o se sono state istruite con il presente manuale sull'uso dell'apparecchio. ■ Non collocare nel vano congelatore liquidi in bottiglia o in lattina (in particolare bibite gassate). Bottiglie e lattine potrebbero scoppiare! ■ Non mettere mai in bocca cibi congelati, subito dopo averli tolti dal vano congelatore. Pericolo di ustioni da freddo! ■ Evitare di tenere in mano il cibo congelato, il ghiaccio o i tubi per l'evaporazione ecc. per un tempo prolungato Pericolo di ustioni da freddo!it

Prevenzione dei pericoli per bambini e persone a rischio Sono esposti a rischi: ■ bambini,■ persone con deficit fisici, psichici o con ridotte capacità sensoriali, ■ persone che non dispongano di sufficienti conoscenze sull'uso sicuro dell'apparecchio. Misure: ■ assicurarsi che i bambini e le persone a rischio abbiano compreso i pericoli, ■ una persona responsabile della sicurezza deve sorvegliare o guidare i bambini e le persone a rischio, ■ solo bambini di età superiore agli 8 anni possono utilizzare l'apparecchio, ■ durante la pulizia e la manutenzione sorvegliare i bambini, ■ Non permettere che i bambini giochino con l'apparecchio. Norme generali L'apparecchio è idoneo ■ per raffreddare e congelare gli alimenti,■ per preparare ghiaccio. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Questo apparecchio è destinato all'uso domestico in abitazioni private e per l'ambiente domestico. L'apparecchio è schermato contro i radiodisturbi in conformità alla direttiva UE 2004/108/CE. L'ermeticità del circuito refrigerante è stata testata. Questo prodotto è conforme alle norme di sicurezza pertinenti per gli apparecchi elettrici (EN 60335-2-24). Avvertenze per lo smaltimento

• Smaltimento dell'imballaggio L'imballaggio protegge l'apparecchio da danni durante il trasporto. Tutti i materiali impiegati sono ecocompatibili e riutilizzabili. Per contribuire: smaltire l'imballaggio nel rispetto dell'ambiente. Il rivenditore o l'amministrazione comunale forniscono informazioni sulle attuali possibilità di smaltimento.

• Smaltimento dell'apparecchio dismesso Gli apparecchi dismessi non sono rifiuti senza valore! Se smaltiti in modo ecocompatibile, da essi si possono recuperare materiali utili. m Avviso Per apparecchi dismessi:

1. Estrarre la spina di alimentazione.

2. Tagliare il cavo di alimentazione e rimuoverlo

3. Non rimuovere i ripiani e contenitori, si evita così

che i bambini possano entrare nell'apparecchio!

4. Impedire che i bambini giochino con l'apparecchio

dismesso. Pericolo di soffocamento! Gli apparecchi frigoriferi contengono refrigerante e, nell'isolamento, gas. Il refrigerante e i gas devono essere smaltiti in modo appropriato. Non danneggiare i tubi del circuito del refrigerante prima che l'apparecchio sia stato smaltito in modo appropriato. Fornitura Dopo aver rimosso l'imballaggio controllare che le parti non presentino eventuali danni da trasporto. In caso di contestazioni rivolgersi al rivenditore presso il quale è stato acquistato l'apparecchio oppure al nostro servizio di assistenza clienti. La fornitura comprende i seguenti componenti: ■ Apparecchio fisso■ Dotazione (a seconda del modello)■ Sacchetto con il materiale di montaggio■ Istruzioni per l'uso e il montaggio■ Libretto del servizio di assistenza clienti■ Garanzia■ Informazioni relative al consumo energetico e ai rumori Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment ‐ WEEE). La direttiva prescrive il quadro normativo per il ritiro e il riciclaggio degli apparecchi dismessi valido in tutta l'Unione europea.

Predisposizione dell'apparecchio Trasporto L'apparecchio è pesante e durante il trasporto e il montaggio deve essere fissato. A causa del peso e delle dimensioni dell'apparecchio, e al fine di ridurre al minimo il rischio di infortuni o di danni all'apparecchio stesso, per un'installazione in sicurezza sono necessarie almeno due persone. Le rotelle sono previste solo per il montaggio. Non trasportare l'apparecchio utilizzando le rotelle. Non muovere l'apparecchio con le rotelle su superfici non piane o morbide. Luogo di installazione Luogo di installazione idoneo è un locale asciutto e con possibilità di aerazione. Il punto di installazione non dovrebbe essere esposto alla luce solare diretta o vicino a una fonte di calore, ad esempio un fornello, un calorifero, ecc. Se l'installazione vicino a una fonte di calore è inevitabile, utilizzare un pannello isolante idoneo o rispettare le seguenti distanze minime dalla fonte di calore: ■ da una cucina elettrica o a gas 3 cm. ■ da cucine a petrolio o a carbone 30 cm. Fondo d'appoggio Nel luogo di installazione il pavimento non deve cedere. Rinforzare il pavimento, se necessario. L'apparecchio è molto pesante. Il peso a vuoto è indicato nella tabella seguente. Distanza dalla parete Nel caso di installazione in un angolo del locale o in una nicchia rispettare le distanze laterali minime (far riferimento al capitolo "Misure di installazione"). Se la profondità dei mobili della cucina attigui supera i 65 cm, rispettare le distanze laterali minime per permettere l'angolo di apertura completo delle porte (far riferimento al capitolo "Angolo di apertura delle porte"). Distanza minima dalla parete posteriore Con le viti fissare i distanziatori forniti in dotazione nelle apposite aperture situate sul lato posteriore dell'apparecchio. I distanziatori permettono di rispettare la distanza minima di 22 mm dalla parete e di garantire l'aerazione. Prestare attenzione alla temperatura ambiente e all'aerazione Temperatura ambiente L'apparecchio è progettato per una determinata classe climatica. In funzione della classe climatica, l’apparecchio può essere usato alle temperature ambiente sotto elencate. La classe climatica è indicata sulla targhetta. Avvertenza Entro i limiti della temperatura ambiente della classe di clima indicata, l'apparecchio è perfettamente funzionante. Se un apparecchio di classe climatica SN viene messo in funzione a una temperatura ambiente più bassa, si possono escludere danni all'apparecchio fino a una temperatura di +5 °C. Aerazione L' aria riscaldata deve poter defluire liberamente. altrimenti il motore di raffreddamento dovrebbe lavorare di più. Ciò aumenterebbe il consumo di energia elettrica. Quindi: non coprire o ostruire mai le aperture di aerazione e sfiato! Versione con dispenser di ghiaccio e acqua 107 kg Versione con dispenser del ghiaccio e dell'acqua e contenitore di raffreddamento 109 kg Versione con dispenser del ghiaccio e dell'acqua, contenitore di raffreddamento e scomparto bar 111 kg Classe climatica Temperatura ambiente consentita SN da +10 °C a 32 °C N da +16 °C a 32 °C ST da +16 °C a 38 °C T da +16 °C a 43 °Cit

Misure di installazione Angolo di apertura delle porte Distanziatore Misure in mm Misure in mm Misure in mm *720 mm con distanziatori Distanza dalla parete laterale Profondità dalla parete laterale Cassetti completamente estraibili con un'apertura della porta a 145° min. 22 Misure in mm min.

Cassetti completamente estraibili con un'apertura della porta a 145°it

Allacciamento dell'apparecchio Dopo l'installazione dell'apparecchio, aspettare almeno 1 ora prima di metterlo in funzione. Durante il trasporto può accadere che l'olio contenuto nel compressore penetri nel sistema di raffreddamento. Prima di mettere in funzione per la prima volta l'apparecchio, pulirne l'interno (vedere capitolo "Pulizia dell'apparecchio"). È indispensabile eseguire l'allacciamento idrico prima di quello elettrico. Rimuovere le protezioni per il trasporto dei ripiani e balconcini solo dopo l'installazione. Allacciamento idrico m Avviso Pericolo di scossa elettrica e danni materiali! Prima di intervenire sull'allacciamento idrico, staccare l'apparecchio dalla rete elettrica. L'allacciamento idrico può essere effettuato solo da un installatore competente secondo le norme professionali e della centrale idrica competente. È necessario un allacciamento idrico di 3/4 di pollice, per poter allacciare l'apparecchio. Collegare l'apparecchio a una tubatura di acqua potabile: ■ pressione minima: 1,0 bar ■ pressione massima: 8,0 bar. Se non si è certi di saper misurare la pressione dell'acqua, rivolgersi a un negozio di sanitari. m Attenzione Con una pressione massima superiore a 5,5 bar è necessario montare un riduttore di pressione, altrimenti c'è il pericolo di danni causati dall'acqua. Se la pressione idrica è inferiore a 1,0 bar, l'apparecchio per la produzione di ghiaccio non funziona. Il rubinetto dell'acqua per l'allacciamento alla conduttura idrica deve essere liberamente accessibile. L'apparecchio deve essere collegato esclusivamente a una conduttura dell'acqua fredda. Il sapore e l'odore dell'acqua possono essere migliorati installando la cartuccia filtrante acclusa. In tal caso osservare le differenti condizioni di installazione (vedere il capitolo "Filtro dell'acqua"). Avvertenza Dopo l'accensione dell'apparecchio, dal dispenser dell'acqua può gocciolare acqua. Dopo ca. 24 ore, quando l'apparecchio ha raggiunto la temperatura di esercizio, il gocciolamento si arresta. Allacciamento m Attenzione Pericolo di danni causati da perdite e dall'acqua. Devono essere rispettati i seguenti punti: ■ Non piegare la conduttura. ■ Il taglio della conduttura di allacciamento deve essere dritto. ■ Non tagliare la conduttura di allacciamento con una pinza. ■ Infilare fino in fondo la conduttura di allacciamento nel manicotto filettato e nella valvola antiritorno. ■ Serrare manualmente il manicotto filettato. Non utilizzare alcuna pinza. ■ Controllare la direzione di flusso della valvola antiritorno. Apposite frecce sulla valvola antiritorno indicano la direzione di flusso.

1. Infilare fino in fondo la conduttura di allacciamento

nella valvola antiritorno.

2. Chiudere l'involucro sulla valvola antiritorno e

fissarlo con una vite.

3. Inserire la griglia nel riduttore.

Avvertenza La griglia deve essere pulita annualmente. Se nell'acqua sono presenti molte particelle, la griglia va pulita più frequentemente. ca. 65 cm ca. 33 cmit

4. Collegare il manicotto filettato al rubinetto

5. Infilare fino in fondo la conduttura di allacciamento

nel manicotto filettato.

6. La conduttura di allacciamento deve formare

un'ansa, così da permettere di allontanare l'apparecchio dalla parete. La conduttura di allacciamento può essere fissata con le fascette fornite in dotazione alla parete. m Attenzione In nessun caso praticare fori o inserire viti nell'apparecchio! Controllo dell'ermeticità dell'allacciamento idrico m Avviso Pericolo di scossa elettrica e danni materiali! Prima di intervenire sull'allacciamento idrico, staccare l'apparecchio dalla rete elettrica.

1. Aprire il rubinetto dell'acqua e aspettare finché le

condutture dell'acqua presenti nell'apparecchio siano riempite di acqua.

2. Controllare l'ermeticità della conduttura di

allacciamento e di tutti i connettori.

3. Aprire le porte dell'apparecchio.

4. Svitare 3 viti e rimuovere lo zoccolo.

5. Controllare l'ermeticità dei connettori nel vano

6. Applicare lo zoccolo e fissarlo con 3 viti.

Allacciamento elettrico La presa di corrente deve essere vicina all'apparecchio e liberamente accessibile dopo l'installazione dell'apparecchio. L'apparecchio appartiene alla classe di protezione I. Collegare l'apparecchio a corrente alternata a

220 - 240 V/50 Hz mediante una presa installata a

norma, dotata di un conduttore di terra. La presa di corrente deve essere protetta con un fusibile compreso tra 10-A e 16-A. Per gli apparecchi destinati all'uso in paesi extraeuropei è necessario verificare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono riportati sulla targhetta. m Avviso È assolutamente vietato collegare l'apparecchio a prese a risparmio energetico elettroniche. Per utilizzare il nostro apparecchio possono essere impiegati invertitori pilotati da rete o sinusoidali. Gli invertitori commutati dalla rete vengono utilizzati negli impianti fotovoltaici che vengono direttamente collegati alla rete elettrica pubblica. Utilizzare gli invertitori sinusoidali nel caso di soluzioni ad isola (ad es. sulle imbarcazioni oppure nelle baite di montagna) che non hanno un collegamento diretto alla rete elettrica. Livellamento dell'apparecchio Avvertenza Affinché l'apparecchio possa funzionare perfettamente occorre metterlo in piano con l'aiuto una livella a bolla d'aria. Un'eventuale inclinazione dell'apparecchio può comportare la fuoriuscita di acqua dal produttore di ghiaccio, la formazione di cubetti di ghiaccio irregolari o la non corretta chiusura delle porte.

1. Posizionare l'apparecchio nel punto previsto.

2. Affinché l'apparecchio non rotoli via, ruotare i due

piedini anteriori finché non siano fissi a terra.it

3. Ruotare i piedini finché l'apparecchio non sia

perfettamente in piano. Prendere le porte dell'apparecchio come punto di riferimento.

4. La porta del vano congelatore è più bassa:

5. La porta del vano frigorifero è più bassa:

Se l'apparecchio è livellato esattamente, ma una porta dell'apparecchio è bassa:

1. Aprire le porte dell'apparecchio.

2. Svitare 3 viti e rimuovere lo zoccolo.

3. Allentare i dadi.

4. Ruotare i dadi di regolazione finché le porte

dell'apparecchio siano livellate.

5. La porta del vano congelatore è più bassa: Ruotare

i dadi di regolazione in senso antiorario.

6. La porta del vano frigorifero è più bassa: ruotare i

dadi di regolazione in senso orario.

7. Stringere i dadi.

8. Applicare lo zoccolo e fissarlo con 3 viti.it

Avvertenza A causa del peso stesso della porta e degli alimenti in essa situati, può succedere che la porta del vano frigorifero si pieghi, anche se l'apparecchio è collocato in piano. In alto e in basso la fessura della porta non è uniforme. Se la fessura della porta in alto e in basso non è uniforme:

1. Svitare 2 viti e rimuovere la copertura a cerniera

2. Allentare la vite della cerniera.

Non svitare completamente la vite!

3. Impostazione dell'inclinazione della porta del vano

4. Stringere la vite della cerniera.

5. Applicare la copertura della cerniera e serrare con

2 viti. Montaggio delle porte Se l'apparecchio non passa attraverso le porte dell'abitazione, è possibile svitare le maniglie e le porte dell'apparecchio. Avvertenza Lo smontaggio delle maniglie o delle porte dell'apparecchio deve essere eseguito esclusivamente dal servizio di assistenza clienti. È possibile richiederne i costi al servizio di assistenza clienti responsabile.it

Conoscere l'apparecchio Apparecchio La dotazione dei modelli può variare. Sono possibili differenze rispetto alle illustrazioni. A Vano frigorifero B Vano congelatore (4 stelle) 1 Balconcini della porta (scomparto da 2 stelle) Avvertenza Solo questi balconcini della porta hanno 2 stelle, il resto del vano congelatore ha 4 stelle. 2 Elementi di comando 3 Dispenser di ghiaccio e acqua 4 Balconcini 5 Porta ghiaccio 6 Produttore di ghiaccio 7 Ripiani di vetro del vano congelatore 8 Cassetti del vano congelatore 9 Scomparto 10 Filtro dell'acqua 11 Portauova 12 Ripiani in vetro del vano frigorifero 13 Ripiano in vetro 14 Cassetto per le verdure 15 Cassetto per la frutta 16 Contenitore di raffreddamento (non in tutti i modelli) 17 Scomparto per burro e formaggio 18 Balconcino con sportello 19 Scomparto bar (non in tutti i modelli)it

Elementi di comando 1 Tasti "freeze/super" ■ Impostazione della temperatura nel vano congelatore. ■ Attivazione e disattivazione della funzione "Congelamento super". 2 Tasto "light/filter" ■ Attivazione e disattivazione dell'illuminazione per il dispenser di ghiaccio e acqua. ■ Reset del display del filtro. 3 Tasto "water" 4 Tasto "crushed ice/ice cubes" 5 Tasto "alarm/lock" ■ Disattivare la visualizzazione dell'allarme temperatura. ■ Attivazione e disattivazione del blocco dei tasti (dispositivo di sicurezza per i bambini). 6 Tasti "cool/super" ■ Impostazione della temperatura nel vano frigorifero. ■ Attivazione e disattivazione della funzione "Raffreddamento super". 7 Campo del display del vano frigorifero ■ Temperatura nel vano frigorifero. ■ Simbolo "super" con la funzione "Raffreddamento super" attivata. ■ Simbolo "alarm" in caso di allarme nel vano frigorifero. 8 Campo del display del vano congelatore ■ Temperatura nel vano congelatore. ■ Simbolo "super" con la funzione "Congelamento super" attivata. ■ Simbolo "alarm" in caso di allarme nel vano congelatore. 9 Simboli nel campo del display Filtro acqua Stato della cartuccia filtrante. Illuminazione L'illuminazione del dispenser di ghiaccio e acqua è accesa. Acqua Il dispenser di acqua è acceso. Cubetti di ghiaccio Il dispenser di cubetti di ghiaccio è acceso. Ghiaccio tritato Il dispenser di ghiaccio tritato è acceso. Blocco dei tasti (dispositivo per la sicurezza dei bambini) Il blocco dei tasti è attivato.it

Accensione dell'apparecchio Inserire la spina nella presa di corrente. L'apparecchio inizia a raffreddare. Per la prima messa in funzione, la funzione di allarme è disattivata, finché l'apparecchio non ha raggiunto la temperatura impostata. Per un'ulteriore messa in funzione dopo uno spegnimento prolungato dell'apparecchio, l'allarme della temperatura può scattare. Gli indicatori della temperatura lampeggiano e mostrano il simbolo "alarm" finché l'apparecchio non abbia raggiunto la temperatura impostata. Premendo il tasto "alarm/lock" viene disattivata la visualizzazione dell'allarme temperatura. Con le porte aperte le luci si accendono. Di fabbrica sono consigliate e preimpostate le seguenti temperature: ■ vano frigorifero +4 °C ■ vano congelatore -18 °C. Avvertenze per il funzionamento ■ Dopo l'attivazione possono trascorrere più ore prima che vengano raggiunte le temperature impostate. Non introdurre alimenti nell'apparecchio prima che le temperature impostate siano state raggiunte. ■ Mediante il sistema automatico Nofrost nel vano congelatore non si forma il ghiaccio. Non è necessario effettuare lo sbrinamento. ■ I lati anteriori dell'alloggiamento vengono in parte leggermente riscaldati impedendo la formazione di condensa nella zona della guarnizione della porta. ■ Qualora non si riuscisse ad aprire la porta del congelatore subito dopo averla chiusa, attendere qualche secondo in modo che si compensi la depressione formatasi nell’interno. Impostazione della temperatura Vano frigorifero È possibile impostare la temperatura tra +2 °C a +8 °C. Premere i tasti "cool/super +" o "cool/super -" finché non si imposti la temperatura desiderata nel vano frigorifero. Viene memorizzato il valore impostato per ultimo. La temperatura impostata viene visualizzata nell'indicatore del vano frigorifero. Vano congelatore È possibile impostare la temperatura tra -16 °C e -22 °C. Premere i tasti "freeze/super +" o "freeze/super -" finché non si imposti la temperatura desiderata nel vano congelatore. Viene memorizzato il valore impostato per ultimo. La temperatura impostata viene visualizzata nell'indicatore del vano congelatore.it

Raffreddamento super Con la funzione Super il vano frigorifero viene raffreddato il più possibile per circa 40 minuti. Poi la temperatura viene impostata automaticamente a +4 °C. Attivazione del raffreddamento super ad esempio ■ prima della conservazione di una grande quantità di alimenti ■ per il raffreddamento rapido di bibite. Avvertenza Quando è attivato il raffreddamento super, è possibile che il rumore di funzionamento aumenti. Accensione Premere il tasto "cool/super -" finché sull'indicatore del vano frigorifero compaia "super". Spegnimento Premere il tasto "cool/super +". Avvertenza Sull'indicatore la dicitura "super" scompare. La temperatura viene impostata automaticamente a +4 °C. Congelamento super Gli alimenti devono essere congelati fino al centro il più rapidamente possibile, in modo da conserve le vitamine, le sostanze nutritive, l'aspetto e il sapore. Attivare la funzione di congelamento super alcune ore prima di inserire alimenti freschi così da evitare un aumento indesiderato della temperatura. In generale bastano 4 - 6 ore. Dopo l'accensione l'apparecchio funziona ininterrottamente. In questo modo il vano congelatore raggiunge una temperatura molto bassa. Il congelamento super si disattiva automaticamente dopo 48 ore. Se si utilizzano i volumi di congelamento massimi è necessario attivare il congelamento super 24 ore prima di inserire i prodotti freschi. Per congelare minori quantità di alimenti (fino a 2 kg) non è necessario attivare il congelamento super. Avvertenza Quando è attivato il congelamento super, è possibile che il rumore di funzionamento aumenti. Accensione Premere ripetutamente il tasto "freeze/super -" finché sull'indicatore del vano congelatore compaia "super". Spegnimento Premere il tasto "freeze/super +". Avvertenza Sull'indicatore la dicitura "super" scompare. LaDopodiché torna automaticamente alla temperatura impostata prima del congelamento super.it

Blocco dei tasti (dispositivo per la sicurezza dei bambini) Quando la funzione di blocco dei tasti è attivata, tutti i tasti sono bloccati. Con il blocco dei tasti attivato è possibile spegnere il segnale di avviso con il tasto "alarm/lock". Accensione Premere il tasto "alarm/lock". L'indicatore mostra il simbolo "Blocco dei tasti". Spegnimento Premere il tasto "alarm/lock" per 3 secondi. Funzioni di allarme Allarme porta L'allarme porta si attiva quando una porta dell'apparecchio resta aperta per più di un minuto. Il segnale acustico si ripete ogni 60 secondi per 5 minuti. Chiudendo la porta si disattiva nuovamente il segnale acustico. L'allarme della porta si attiva quando lo scomparto bar resta aperto per più di un minuto. Allarme temperatura L'indicatore mostra l'allarme temperatura quando nel vano frigorifero o nel vano congelatore la temperatura è troppo alta e gli alimenti sono a rischio. L'indicatore corrispondente mostra la temperatura più alta e la scritta "alarm". Vano frigorifero Qualora la temperatura all'interno del vano frigorifero fosse diventata troppo alta, cuocere gli alimenti scaldati prima di consumarli. In caso di dubbio non utilizzare più gli alimenti crudi. Vano congelatore Non congelare di nuovo i cibi scongelati o semiscongelati. È possibile congelare nuovamente un alimento scongelato soltanto dopo averlo cucinato. Non raggiungere mai la durata massima di conservazione. Anche se non vi è alcun pericolo per i cibi, è possibile che l'allarme si attivi nei seguenti casi: ■ alla messa in funzione dell'apparecchio, ■ in caso di introduzione di grandi quantità di alimenti freschi, ■ quando la porta del vano congelatore rimane aperta troppo a lungo. Disattivazione dell'allarme Premere il tasto "alarm/lock". Avvertenza Una volta raggiunta nuovamente la temperatura impostata, la scritta "alarm" scompare dall'indicatore. Unità di misura della temperatura La temperatura può essere visualizzata in gradi Celsius (°C) o in gradi Fahrenheit (°F). Dopo l'accensione, l'indicatore mostra la temperatura in gradi Celsius (°C). Impostazione

1. Premere il tasto "alarm/lock".

L'indicatore mostra il simbolo "Blocco dei tasti".it

2. Premere per 10 secondi i tasti "light/filter" e "water".

L'unità di misura della temperatura cambia. Modalità a risparmio energetico 20 secondi dopo che le porte sono state chiuse o gli ultimi tasti azionati, l'indicatore passa in modalità a risparmio energetico. L'indicatore si spegne, rimangono illuminate, anche se smorzate, soltanto le parole "freeze" e "cool" e il simbolo del tipo di dispenser selezionato (acqua, ghiaccio o ghiaccio tritato). Non appena viene aperta una porta o azionato un tasto, l'indicatore si accende e torna alla normale intensità luminosa. Simbolo del filtro dell'acqua Il simbolo indica per quanto tempo ancora può essere utilizzata la cartuccia filtrante. Avvertenza Spegnendo l'apparecchio il simbolo del filtro dell'acqua si resetta. Dopo aver sostituito la cartuccia filtrante, resettare il simbolo del filtro dell'acqua: Premere per 3 secondi il tasto "light/filter". Il simbolo non lampeggia più. Volume utile Il volume utile è riportato sulla targhetta di identificazione all'interno dell'apparecchio. Utilizzo completo dei volumi di congelamento Per sistemare la quantità massima di cibi congelati, utilizzare tutti gli accessori in dotazione. Gli alimenti possono poi essere riposti direttamente sui ripiani e nella parte bassa del vano congelatore. L'estrazione e l'impiego degli accessori in dotazione sono descritti nel capitolo "Dotazione dell'apparecchio". Il vano frigorifero Il vano frigorifero è il luogo di conservazione ideale per cibi pronti, prodotti da forno, conserve, latte condensato e formaggio duro. Istruzioni per la conservazione ■ Conservare gli alimenti freschi e integri in frigorifero. In questo modo manterranno più a lungo qualità e freschezza. ■ Per i prodotti pronti e per gli alimenti confezionati rispettare la data di conservazione minima o entro cui consumarli indicata dal produttore. ■ Per mantenere l'aroma, il colore e la freschezza, impacchettare bene gli alimenti o disporli coperti. In questo modo si evitano la trasmissione di sapori e alterazioni del colore delle parti di plastica nel vano frigorifero. ■ Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio. Avvertenza Evitare il contatto tra gli alimenti e la parete posteriore. per non pregiudicare la circolazione dell'aria. A contatto con la parete posteriore alimenti e confezioni potrebbero gelare. Rispettare le zone fredde nel vano frigorifero La circolazione dell'aria all'interno del vano frigorifero fa sì che il freddo nelle diverse zone sia differente: ■ le zone più fredde sono vicino alla parete posteriore; ■ la zona più calda è in alto, vicino alla porta. Avvertenza Nella zona più calda riporre, ad esempio, formaggio duro e burro. In questo modo il formaggio può sviluppare il suo aroma e il burro rimane morbido. Fino a sei mesi. Fino a quattro mesi. Fino a due mesi. Fino a 10 giorni Le tre lineette del simbolo lampeggiano. Sostituire la cartuccia filtrante.it

Il contenitore di raffreddamento Nel contenitore di raffreddamento è possibile tenere alimenti fino due volte più a lungo rispetto alla normale zona fredda: per una freschezza, una conservazione di nutrienti e un gusto che durano ancora più a lungo. La temperatura può essere adattata a seconda degli alimenti riposti. La temperatura e l'umidità dell'aria ottimali garantiscono condizioni di conservazione ideali per gli alimenti freschi. Impostazione della temperatura Il tasto di selezione consente di scegliere gli alimenti che si trovano nel contenitore di raffreddamento. Il LED luminoso indica la voce selezionata. Per questo tipo di raffreddamento non sono idonei: ■ La frutta (ad esempio ananas, banana, papaia e agrumi) e la verdura sensibili al freddo (ad esempio melanzane, cetrioli, zucchini, peperoni, pomodori e patate) dovrebbero essere conservate fuori dal frigorifero a una temperatura compresa tra + 8 °C e +12 °C, per mantenerne la qualità e l'aroma. Per questo tipo di raffreddamento sono idonei: ■ Pesce, frutti di mare, carne, insaccati, latticini, piatti pronti; ■ verdure (ad esempio carote, asparagi, sedano, porro, rapa rossa, funghi, cavoli, broccoli, cavolfiori, cavolini di Bruxelles, cavolo rapa); ■ insalata (ad esempio valeriana, insalata iceberg, cicoria, cappuccina); ■ erbe aromatiche (ad esempio aneto, prezzemolo, erba cipollina, basilico); ■ frutta (varietà sensibili al freddo tra cui mele, pesche, frutti di bosco, uva). m Attenzione Dopo un'interruzione di corrente o lo scollegamento dell'apparecchio dalla rete elettrica è necessario impostare nuovamente la temperatura del contenitore di raffreddamento! Tempi di conservazione (a 0 °C) Il vano congelatore Utilizzo del vano congelatore ■ Per conservare cibi surgelati. ■ Per la produzione di cubetti di ghiaccio. ■ Per il congelamento di alimenti. Avvertenza La porta del vano congelatore deve essere sempre chiusa! Se la porta è aperta, il cibo si scongela e il vano congelatore si ricopre di uno strato spesso di ghiaccio. Inoltre: si verifica uno spreco di energia a causa del maggior consumo di corrente! Avvertenza I balconcini della porta con 2 stelle possono essere utilizzati per conservare a breve termine gelato e alimenti a -12 °C. Il resto del vano congelatore ha 4 stelle. Capacità di congelamento max. Indicazioni sulla capacità di congelamento max. nell'arco delle 24 ore si trovano sulla targhetta di identificazione. Presupposti per la capacità di congelamento max. ■ Avviare la funzione di congelamento super prima di riporre i prodotti freschi (vedere il capitolo "Congelamento super"). ■ Rimuovere gli accessori in dotazione montati. ■ Collocare gli alimenti direttamente sui ripiani e nella parte bassa del vano congelatore. Avvertenza Non coprire le fessure di areazione nella parete posteriore con i surgelati. ■ Congelare preferibilmente grandi quantità di alimenti nello scomparto più in alto poiché lì vengono congelati più rapidamente e quindi anche più delicatamente. A seconda della qualità iniziale Pesce fresco, frutti di mare fino a 3 giorni Pollame, carne (cotto/arrostito) fino a 5 giorni Manzo, maiale, agnello, insaccati (affettati) fino a 7 giorni Pesce affumicato, broccoli fino a 14 giorni Insalata, finocchi, albicocche, prugne fino a 21 giorni Formaggio molle, yogurt, quark, latticello, cavolfiore fino a 30 giorniit

Congelamento e conservazione Acquisto di cibi surgelati ■ L'imballaggio non deve essere danneggiato. ■ Osservare la data di scadenza. ■ La temperatura nel punto vendita deve essere -18 °C oppure inferiore. ■ Trasportare gli alimenti surgelati possibilmente in una borsa termica e inserirli al più presto nel vano congelatore. Sistemazione degli alimenti ■ Congelare preferibilmente grandi quantità di alimenti nello scomparto più in alto poiché lì vengono congelati più rapidamente e quindi anche più delicatamente. ■ Distribuire gli alimenti negli scomparti o negli appositi contenitori. Avvertenza Gli alimenti già congelati non devono entrare in contatto con i cibi freschi da congelare. Eventualmente spostare gli alimenti già congelati in altri contenitori. Conservazione di alimenti congelati Spingere i contenitori fino al fondo così da permettere all'aria di circolare liberamente. Congelamento di alimenti freschi Per il congelamento utilizzare solo alimenti freschi e in condizioni perfette. Per conservare il più possibile il potere nutritivo, l'aroma e il colore, sbollentare le verdure prima di congelarle. Non è però necessario sbollentare le melanzane, i peperoni, le zucchine e gli asparagi. Informazioni relative al congelamento e allo sbollentamento sono contenute all'interno dei manuali specifici. Avvertenza Gli alimenti da congelare non devono entrare in contatto con quelli già congelati. ■ Alimenti adatti al congelamento sono: prodotti da forno, pesce e frutti di mare, carne, selvaggine, pollame, verdure, frutta, erbe aromatiche, uova senza il guscio, latticini quali formaggio, burro e quark, cibi pronti e avanzi come zuppe, stufati, carne e pesce già cotti, piatti a base di patate, sformati e dolci. ■ Alimenti non adatti al congelamento sono: alcuni tipi di verdura che solitamente vengono consumati crudi, come l'insalata o i rapanelli, le uova con il guscio, uva, mele, pere e pesche, uova sode, yogurt, latte rappreso, panna acida, creme fraîche e maionese. Confezionamento di alimenti da congelare Conservare gli alimenti in confezioni ermetiche per evitare che perdano il loro gusto o possano seccarsi.

1. Introdurre gli alimenti nel contenitore.

2. Eliminare l'aria.

3. Chiudere il contenitore in modo ermetico.

4. Riportare sulla confezione il contenuto e la data di

congelamento. Idonei per il confezionamento: pellicola in plastica, pellicola tubolare in polietilene, pellicola in alluminio e vaschette per congelare. Questi prodotti sono reperibili nei negozi specializzati. Non idonei per il confezionamento: carta da pacchi, carta pergamena, cellofan, sacchetti per la spazzatura e sacchetti della spesa usati. Idonei per la chiusura: anelli in gomma, clip in plastica, spago, nastro adesivo resistente al freddo, ecc. Sacchetti e pellicole tubolari in polietilene possono essere saldati con una sigillatrice. Durata di conservazione dei cibi congelati La durata di conservazione dipende dal tipo di alimento. A una temperatura di -18 °C: ■ pesce, salsicce, piatti pronti, prodotti da forno: fino a 6 mesi ■ formaggio, pollame, carne: fino a 8 mesi ■ verdura, frutta: fino a 12 mesi. Scongelamento di cibi congelati A seconda del tipo di alimento e dell'utilizzo, si può scegliere tra le seguenti possibilità: ■ a temperatura ambiente ■ nel frigorifero ■ nel forno elettrico, con o senza ventola ad aria calda ■ nel forno a microonde. m Attenzione Non congelare di nuovo i cibi scongelati o semiscongelati. È possibile congelare nuovamente un alimento scongelato soltanto dopo averlo cucinato. Non raggiungere mai la durata massima di conservazione dell'alimento.it

Dispenser di ghiaccio e acqua A seconda della necessità possono essere prelevati: ■ acqua fredda, ■ ghiaccio tritato, ■ cubetti di ghiaccio. m Avviso Non introdurre mai le mani nell'apertura del dispenser dei cubetti di ghiaccio! Pericolo di infortuni! m Attenzione Non mettere bottiglie o alimenti nel contenitore di cubetti di ghiaccio per un raffreddamento super. Il produttore di ghiaccio si può bloccare e danneggiare. Messa in funzione Il dispenser di ghiaccio e acqua funziona solo se l'apparecchio è collegato alla rete idrica. Dopo la messa in funzione dell'apparecchio passano circa 24 ore prima che sia pronta la prima porzione di cubetti di ghiaccio. Dopo l'allacciamento, nelle tubazioni sono ancora presenti bolle d'aria. Spillare e gettare via l'acqua potabile finché l'acqua non esca priva di bolle d'aria. Gettare i primi 5 bicchieri d'acqua. Se si utilizza il produttore di ghiaccio per la prima volta, per motivi di igiene non utilizzare i primi 30-40 cubetti di ghiaccio. Avvertenze sul funzionamento del produttore di ghiaccio Quando il vano congelatore raggiunge la sua temperatura di congelamento, l'acqua scorre nel produttore di ghiaccio e si congela in una vaschetta a cellette per i cubetti di ghiaccio. I cubetti di ghiaccio pronti vengono scaricati automaticamente nell'apposito contenitore. Dopo la messa in funzione dell'apparecchio passano circa 24 ore prima che sia pronta la prima porzione di cubetti di ghiaccio. Talvolta i cubetti di ghiaccio rimangono attaccati tra di loro. Di solito si staccano da soli durante il trasporto verso l'apertura di distribuzione. Quando il contenitore di cubetti è pieno, la preparazione di ghiaccio si interrompe automaticamente. Il produttore di ghiaccio può produrre circa 140 cubetti di ghiaccio in 24 ore, indipendentemente dalla temperatura ambiente e dalla regolazione dell'apparecchio. Durante produzione di cubetti di ghiaccio sono percettibili il ronzio della valvola dell'acqua, l'afflusso dell'acqua nella vaschetta dell'acqua e la caduta dei cubetti di ghiaccio. Qualità dell'acqua potabile Tutti i materiali impiegati del distributore di bevande sono inodori e insapori. Qualora l'acqua avesse un sapore insolito, le cause possono essere: ■ presenza di minerali e cloro dell'acqua potabile; ■ materiale delle tubazioni domestiche o del tubo di collegamento; ■ freschezza dell'acqua potabile. Quando per lungo tempo non viene prelevata acqua, l'acqua può assumere un sapore "di stantio". In questo caso riempire e gettare via circa 15 bicchieri di acqua. Si raccomanda di prelevare regolarmente acqua fresca e di non spegnere l'apparecchio. In tal modo si ottiene la miglior qualità dell'acqua. Avvertenza L'accluso filtro dell'acqua filtra esclusivamente particelle presenti nell'acqua, non batteri o microbi. Prelievo di acqua

1. Premere il tasto "water". L'indicatore mostra il

2. Premere il bicchiere contro l'apposita leva di

prelievo fino ad ottenere la quantità di acqua desiderata nel bicchiere. Consiglio L'acqua dal dispenser di acqua è raffreddata alla temperatura di consumazione. Se si desidera acqua più fredda, prima del prelievo aggiungere cubetti di ghiaccio nel bicchiere.it

Prelievo di ghiaccio Premere il recipiente contro l'apposita leva di prelievo finché si sia riempito per metà di ghiaccio. In caso contrario, il ghiaccio che si trova nell'apertura del dispenser può provocare la fuoriuscita dal recipiente o il blocco dell'apertura. Se prima dei cubetti di ghiaccio è stato prelevato ghiaccio tritato, è possibile che nell'apertura ci sia ancora del ghiaccio tritato. Tuttavia ciò si esaurisce con le prime porzioni di cubetti di ghiaccio.

1. Premere il tasto "crushed ice/ice cubes" finché

l'indicatore mostri il simbolo "Cubetti di ghiaccio" o "Ghiaccio tritato".

2. Premere un recipiente idoneo contro l'apposita leva

di prelievo fino ad ottenere nel recipiente la quantità desiderata. Disattivazione del produttore di ghiaccio Avvertenza Chiudere l'alimentazione dell'acqua dell'apparecchio qualche ora prima di spegnere il produttore di ghiaccio. Se si prevede di non prelevare ghiaccio per più di 1 settimana (ad es. in caso di vacanza), il produttore di ghiaccio deve essere messo temporaneamente fuori servizio per evitare che i cubetti di ghiaccio gelando formino un blocco unico.

1. Premere il tasto "crushed ice/ice cubes" per

3 secondi. Nell'indicatore lampeggiano per circa 3 secondi i simboli "Cubetti di ghiaccio", "Ghiaccio tritato" e "Blocco dei tasti". Successivamente viene attivato il dispenser dell'acqua e il simbolo "Acqua" si accende. Avvertenza Quando si preme il tasto "crushed ice/ice cubes" con il produttore di ghiaccio spento, viene emesso un segnale acustico di allarme e i simboli "Cubetti di ghiaccio", "Ghiaccio tritato" e "Blocco dei tasti" lampeggiano per circa 3 secondi.

2. Estrarre il contenitore per i cubetti di ghiaccio.

3. Svuotare e pulire il contenitore di cubetti di ghiaccio.

4. Spingere completamente all'indietro il contenitore di

cubetti di ghiaccio sui supporti finché non scatti in posizione. Attivazione del produttore di ghiaccio Premere il tasto "crushed ice/ice cubes" per 3 secondi. Un segnale acustico di allarme viene emesso non appena il produttore di ghiaccio è acceso.it

Filtro acqua m Avviso In luoghi nei quali la qualità dell'acqua è dubbia o ignota, non utilizzare l'apparecchio senza un'adeguata disinfezione prima e dopo il filtraggio. La cartuccia filtrante per il filtro dell'acqua può essere acquistata presso il servizio di assistenza clienti. m Attenzione ■ Dopo aver montato nuova cartuccia filtrante, il ghiaccio prodotto nelle prime 24 ore dopo l'attivazione del produttore di ghiaccio deve sempre essere gettato via. ■ Se il ghiaccio non viene utilizzato per periodi prolungati, gettare via tutti i cubetti di ghiaccio dal contenitore, nonché tutta la produzione di ghiaccio delle 24 ore successive. ■ Se l'apparecchio o il ghiaccio non è stato utilizzato per diverse settimane o mesi, o se i cubetti di ghiaccio hanno un sapore o un odore sgradevole, cambiare la cartuccia filtrante. ■ L'ingresso dell'aria nel sistema può causare l'uscita dell'acqua e l'espulsione della cartuccia filtrante. Cautela durante la rimozione. ■ La cartuccia filtrante deve essere sostituita almeno ogni 6 mesi. Avvertenze importanti per il filtro dell'acqua ■ Dopo l'uso il sistema idrico si trova leggermente sotto pressione. Attenzione mentre si toglie la cartuccia filtrante! ■ Se l'apparecchio non è stato utilizzato per un lungo periodo o se l'acqua ha un odore o un sapore sgradevole, lavare il sistema idrico. A tal fine, far scorrere per diversi minuti l'acqua dal distributore di acqua. Se il sapore o l'odore sgradevole persistono, sostituire la cartuccia filtrante. Sostituzione della cartuccia filtrante Trascorsi sei mesi, il simbolo del filtro dell'acqua lampeggia per indicare che è necessario sostituire la cartuccia filtrante (vedi il capitolo "Simbolo del filtro dell'acqua"). La cartuccia filtrante dovrebbe essere sostituita al più tardi dopo sei mesi.

1. Attenzione! Staccare la spina o disattivare il

2. Staccare l'alimentazione idrica dall'apparecchio.

3. Premere il pulsante e togliere il coperchio.

Avvertenza Attenzione a togliere la cartuccia filtrante! Il sistema idrico è sotto una leggera pressione dopo l'uso.

4. Ruotare con cautela di 90° in senso antiorario la

cartuccia filtrante, ad es. con l'aiuto di un cucchiaio, ed estrarla.

5. Prendere dalla confezione la nuova cartuccia

filtrante e rimuovere la calotta di protezione.

6. Inserire la nuova cartuccia filtrante e con cautela

ruotarla di 90° in senso orario, ad es. con l'aiuto di un cucchiaio, fino allo scatto. Avvertenza La cartuccia filtrante deve essere avvitata manualmente, perché non si creino difetti di tenuta e l'apparecchio venga correttamente alimentato con acqua.it

7. Inserire il coperchio e far scattare in posizione.

8. Ripristinare l'alimentazione idrica all'apparecchio.

9. Attivare l'apparecchio.

10.Far scorrere qualche litro di acqua attraverso il distributore di acqua. Così si elimina l'aria dal sistema idrico. 11.Versare l'acqua dalla cartuccia filtrante vecchia. La cartuccia filtrante può essere smaltita con i rifiuti domestici. 12.Tener premuto il tasto "light/filter" per 3 secondi. Il simbolo del filtro dell'acqua viene resettato. Il simbolo non lampeggia più. La nuova cartuccia filtrante è attivata. Avvertenza Il dispenser di ghiaccio e acqua può essere utilizzato anche senza il filtro dell'acqua. In questo caso inserire il cappuccio.it

Foglio delle prestazioni Modello 9000 7775078 Con l'impiego della cartuccia filtrante di ricambio 9000 674655. La concentrazione delle sostanze indicate sciolte nell'acqua, che penetrano nel sistema, è stata ridotta a un valore inferiore o uguale al valore limite ammesso in base alle norme NSF/ANSI 42 e 53 per l'acqua erogata dall'apparecchio.

• In base all'impiego di oocisti cryptosporium parvum Attenersi a tutte le disposizioni in materia di funzionamento, manutenzione e sostituzione del filtro per garantire le prestazioni del prodotto, come indicato. Leggere le avvertenze per la garanzia nel manuale,. Nota: I test sono stati effettuati in base alle condizioni standard di laboratorio. La potenza reale può differire. Cartuccia filtrante di ricambio: 9000 674655. Per maggiori informazioni sui prezzi dei ricambi rivolgersi al rivenditore oppure telefonare al numero 1-800-578-6890. m Avviso Per ridurre il pericolo di assumere sostanze nocive: ■ Se il sistema non è stato disinfettato adeguatamente prima e dopo, non utilizzare acqua che risulti dubbia dal punto di vista microbiologico e la cui qualità non sia nota. Un sistema certificato per la riduzione di cisti può essere impiegato per disinfettare acqua contenente cisti filtrabili. EPA Establishment Number 10350-MN-005 m Attenzione Per ridurre il pericolo di danni materiali prodotti dalla fuoriuscita di acqua: ■ Leggere e seguire le istruzioni. Leggere accuratamente le Istruzioni per il montaggio e l'uso dell'impianto. ■ L'installazione e l'uso DEVONO rispettare le direttive locali per l'allacciamento. ■ Non installare se la pressione dell'acqua è superiore a 120 psi (827 kPa). Se la pressione dell'acqua supera i 80 psi, è necessario montare una valvola limitatrice di pressione. Se non si è certi di saper misurare la pressione dell'acqua, rivolgersi a un negozio di sanitari. ■ Non installare se si possono verificare condizioni tali da provocare un colpo d'ariete. Se tali condizioni persistono, è necessario montare un ammortizzatore del colpo d'ariete. Se non si è sicuri delle condizioni d'impiego, rivolgersi a un negozio di sanitari. ■ Non allacciare a una conduttura dell'acqua calda. La temperatura di esercizio massima del filtro è 100 °F (38 °C). ■ Proteggere il filtro dal gelo. Svuotare il filtro se la temperatura scende sotto i 33 °F (0,6 °C). ■ La cartuccia filtrante va sostituita ogni 6 mesi in condizioni normali oppure qualora si verifichi un netto calo del flusso. Il modello è stato controllato da NSF International con riferimento alle nome NSF/ANSI 42 e 53 e certificato per la riduzione delle sostanze indicate di seguito in base al foglio delle prestazioni. Capacità 739,68 galloni (2.800 litri) Riduzione delle impurità - test condotti da NSF Riduzione delle impurità Afflusso medio Concentrazione di prova specificata secondo NSF Riduzione media Concentrazione media nell'acqua filtrata Concentrazione max. consentita nell'acqua filtrata Riduzione richiesta in base a NSF Protocollo del test NSF Sapore e odore di cloro 2,1 mg/l 2,0 mg/l ± 10 % 97,6 % 0,05 mg/l N/A ≥ 50 % J-00121313 Valore nominale particelle Classe I, da ≥ 0,5 a < 1,0 μm

99,99 % 0,001 cisti/l N/A ≥ 99,95 % J-00109715 Intorbidamento 11 NTU 11 ± 1 NTU 98,1 % < 1 NTU 0,5 NTU ≥ 95,5 % J-00099885 Direttive di impiego/Parametri rifornimento idrico Velocità di scorrimento 0,75 gpm (2,83 lpm) Rifornimento idrico Acqua potabile Pressione dell'acqua 30 - 120 psi (207 - 827 kPa) Temperatura dell'acqua 0,6 °C - 38 °C (33 °F - 100 °F) 3M è un marchio registrato della società 3M Company, utilizzato sotto licenza. NSF è un marchio registrato della società NSF International. © 2013 3M Company. Tutti i diritti riservati. Prodotto da: 3M Purification Inc. 400 Research Parkway Meriden, Ct 06450 USA Tel. [phone] [phone]it

Dotazione Ripiani in vetro I ripiani in vetro sono estraibili e vanno posizionati ad altezze diverse. Come estrarli Sollevare leggermente la parte posteriore del ripiano in vetro ed estrarlo. Come inserirli Spingere fino in fondo il ripiano in vetro sulla guida di scorrimento finché si inserisca. Ripiani in vetro sul cassetto I ripiani in vetro sono estraibili. Estrarre il ripiano in vetro e toglierlo muovendolo verso l'alto. Balconcini della porta I balconcini della porta sono estraibili. Estrarre i balconcini della porta muovendoli verso l'alto. Portaghiaccio Il portaghiaccio serve a conservare i cubetti di ghiaccio. Sollevare la parte anteriore del portaghiaccio e sganciarlo. Cassetti I cassetti sono estraibili. Estrarre il cassetto fino alla battuta, sollevare leggermente la parte anteriore ed estrarlo completamente. Balconcino Per conservare le lattine delle bibite.it

Scomparto per le uova Balconcino della porta con sportello Questo scomparto può essere tolto. Estrarre lo scomparto muovendolo verso l'alto. Scomparto bar (non in tutti i modelli) Questo scomparto serve a prendere rapidamente le bevande dal vano frigorifero. Aprendo lo scomparto si accende la luce. Per aprire premere con cautela sullo scomparto bar. Arresto e disattivazione dell'apparecchio Spegnimento dell'apparecchio Staccare la spina o disattivare il fusibile. Motore di raffreddamento e illuminazione si spengono. Se l'apparecchio deve essere spento senza staccare la spina (ad es. durante le vacanze): Premere i tasti "freeze/super +" e "cool/super +" per 5 secondi. Se l'apparecchio è spento, gli indicatori di temperatura mostrano "- -". I campi restanti sono disattivati. Accendere l'apparecchio: Premere i tasti "freeze/super +" e "cool/super +" per 5 secondi. Messa fuori servizio dell'apparecchio Se l'apparecchio non viene utilizzato per un periodo di tempo prolungato:

1. Chiudere l'alimentazione dell'acqua dell'apparecchio

qualche ora prima di spegnere il produttore di ghiaccio.

2. Estrarre tutti gli alimenti dall'apparecchio.

3. Spegnere l'apparecchio.

4. Svuotare e pulire il contenitore di cubetti di ghiaccio.

5. Pulire l'apparecchio.

6. Lasciare aperta la porta dell'apparecchio.

Sbrinamento Vano frigorifero Quando l'apparecchio è in funzione, sulla parete posteriore del vano frigorifero si formano gocce di rugiada o brina. Poiché la parete posteriore si sbrina automaticamente, non è necessario rimuovere la brina o le gocce di rugiada. Vano congelatore Mediante il sistema automatico Nofrost nel vano congelatore non si forma il ghiaccio. Non è più necessario effettuare lo sbrinamento.it

Pulizia dell'apparecchio m Attenzione ■ Non utilizzare detergenti abrasivi, solventi o contenenti acidi o sabbia. ■ Non utilizzare detergenti aggressivi o spugnette abrasive. È possibile che sulle superfici metalliche si crei corrosione. ■ Non lavare mai ripiani e contenitori in lavastoviglie. Potrebbero deformarsi! Procedere come segue:

1. Prima di effettuare la pulizia, spegnere

2. Estrarre la spina dalla presa o disattivare il fusibile.

3. Estrarre gli alimenti e conservarli in un luogo fresco.

Disporre l'accumulatore di freddo sugli alimenti (qualora fornito in dotazione).

4. Attendere che lo strato di brina si sciolga.

5. Pulire l'apparecchio con un panno morbido, acqua

tiepida e un po' di detersivo a pH neutro. L'acqua di lavaggio non deve finire nell'illuminazione o attraverso il foro di scarico nella bacinella di evaporazione.

6. Lavare la guarnizione della porta solo con acqua e

asciugare accuratamente.

7. Dopo la pulizia, ricollegare l'apparecchio e

8. Riporre al suo interno gli alimenti.

Dotazione Per effettuare la pulizia tirare fuori tutti gli accessori dell'apparecchio (vedere il capitolo "Dotazione"). Contenitore del ghiaccio Se i cubetti di ghiaccio non sono stati presi per molto tempo, i cubetti di ghiaccio già fatti tendono a ridursi, sanno di stantio e tendono a formare un blocco unico. Per questo motivo è necessario pulire regolarmente il contenitore del ghiaccio. m Attenzione Il contenitore del ghiaccio pieno è pesante.

1. Premere il tasto "crushed ice/ice cubes" per

2. Estrarre il contenitore per i cubetti di ghiaccio.

3. Svuotare e pulire il contenitore di cubetti di ghiaccio.

4. Spingere completamente Indietro il contenitore di

cubetti di ghiaccio sui supporti finché si innesti. Vaschetta di raccolta dell'acqua L'acqua versata si raccoglie nella vaschetta di raccolta acqua.

1. Per svuotare e pulire, estrarre la griglia.

2. Pulire la vaschetta di raccolta acqua con una

spugna o un panno assorbente.

3. Inserire la griglia.

Odori Se si percepiscono odori sgradevoli:

1. Estrarre la spina dalla presa o disattivare il fusibile.

2. Estrarre tutti gli alimenti dall'apparecchio.

3. Pulire l'interno dell'apparecchio (vedere il capitolo

"Pulire l'apparecchio").

4. Pulire tutte le confezioni.

5. Chiudere ermeticamente gli alimenti con un forte

aroma per impedire che l'odore si diffonda.

6. Riaccendere l'apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore verificare l'eventuale formazione di

odori. Illuminazione (LED) L'apparecchio è dotato di un'illuminazione LED che non richiede manutenzione. Gli interventi di riparazione dell'illuminazione vanno eseguiti esclusivamente dal servizio di assistenza tecnica o da tecnici specializzati autorizzati.it

Risparmio energetico ■ Collocare l'apparecchio in un locale asciutto e con possibilità di aerazione. L'apparecchio non deve essere esposto alla luce solare diretta o trovarsi vicino a una fonte di calore (ad es. calorifero, fornello). Utilizzare eventualmente un pannello isolante. ■ Lasciar raffreddare gli alimenti e le bevande calde prima di introdurli nell'apparecchio. ■ Riporre nel vano frigorifero i cibi congelati da scongelare e usare il freddo del cibo congelato per raffreddare gli alimenti. ■ Aprire l'apparecchio per il minor tempo possibile. ■ Per impedire che in caso di un'eventuale mancanza di corrente o di un'anomalia, gli alimenti si riscaldino rapidamente, posizionare un accumulatore di freddo nello scomparto superiore direttamente sugli alimenti. ■ Accertarsi che la porta del vano congelatore sia sempre chiusa. ■ La disposizione degli accessori in dotazione non influisce in alcun modo sull'assorbimento energetico dell'apparecchio. ■ Per evitare un elevato consumo di corrente, pulire di tanto in tanto l'apertura di aerazione e sfiato con un pennellino o un aspirapolvere. Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. compressore, ventilatore). Gorgoglìo, scroscio o fruscio Il refrigerante scorre attraverso i tubi o l'acqua nel produttore di ghiaccio. Breve scatto Motore, interruttore ed elettrovalvole si attivano/ disattivano. Rumore forte I cubetti di ghiaccio pronti cadono dal produttore di ghiaccio nel contenitore di cubetti. Eliminazione dei rumori L'apparecchio non è in piano Allineare l'apparecchio con l'ausilio di una livella a bolla d'aria. A questo scopo utilizzare i piedini regolabili dell'apparecchio o collocarvi qualcosa sotto. L'apparecchio "tocca" Allontanare l'apparecchio dai mobili o dagli apparecchi con i quali è a contatto. I contenitori o i ripiani traballano o sono incastrati Controllare le parti estraibili ed eventualmente inserirle di nuovo. I contenitori si toccano Allontanare leggermente i contenitori l'uno dall'altro. Eliminazione di piccole anomalie Prima di rivolgersi al servizio di assistenza tecnica: verificare se non è possibile eliminare autonomamente l'anomalia, sulla base delle seguenti indicazioni. I costi del diritto di chiamata al servizio di assistenza tecnica sono a carico del cliente – anche durante il periodo di garanzia! Apparecchio Guasto Possibile causa Rimedio L'apparecchio non ha potenza di raffreddamento. L'illuminazione non funziona. Il display non si illumina. Interruzione di corrente. Verificare se vi è energia elettrica. Il dispositivo di sicurezza è disinserito. Controllare il dispositivo di sicurezza. La spina di alimentazione non è inserita correttamente. Verificare se la spina è inserita correttamente. Il refrigeratore si accende sempre più spesso e più a lungo. Frequente apertura della porta dell'apparecchio. Non aprire l'apparecchio se non è necessario. Le aperture di aerazione e sfiato sono coperte. Rimuovere gli ostacoli. Inserimento di una grande quantità di alimenti. Attivazione delle funzioni Raffreddamento Super o Congelamento Super. La temperatura nel vano frigorifero o nel vano congelatore è troppo bassa. La temperatura è impostata su valori troppo bassi. Impostazione della temperatura su valori più caldi.it

Produttore di ghiaccio Guasto Possibile causa Rimedio L'illuminazione (LED) non funziona. L'illuminazione LED è difettosa. Vedere capitolo "Illuminazione (LED)". L' interruttore della luce è bloccato. Verificare se è possibile muovere l'interruttore della luce. L'apparecchio è stato aperto per troppo tempo. L'illuminazione si disattiva dopo ca. 10 minuti. Dopo la chiusura e l'apertura dell'apparecchio la luce si accende nuovamente. Sono percepibili odori sgradevoli. Alimenti con un odore forte non sono stati chiusi ermeticamente. Pulire l'apparecchio. Chiudere ermeticamente alimenti con un odore forte (vedere il capitolo "Odori"). Risuona il segnale acustico o l'indicatore di temperatura lampeggia. La temperatura nel vano frigorifero o nel vano congelatore è troppo alta! Pericolo per la conservazione degli alimenti. La porta dell'apparecchio è aperta. Vedere il capitolo "Funzioni di allarme". Sono stati introdotti troppi alimenti in una sola volta. Il contenitore di raffreddamento (se presente) non raffredda. L'apparecchio è stato scollegato dalla rete di alimentazione elettrica (interruzione di corrente o spina staccata). Impostare nuovamente la temperatura desiderata. Guasto Possibile causa Rimedio Il produttore di ghiaccio non funziona. Il produttore di ghiaccio non è collegato alla fornitura di energia elettrica. Contattare il servizio assistenza clienti. Il produttore di ghiaccio non riceve acqua fresca. Assicurarsi che il collegamento idrico sia stato effettuato secondo le regole. La temperatura nel vano congelatore è troppo alta. Verificare la temperatura nel vano congelatore ed eventualmente impostarla su valori più bassi. Il produttore di ghiaccio non produce abbastanza ghiaccio o il ghiaccio è deformato. L'apparecchio o il produttore di ghiaccio è stato acceso poco tempo prima. Occorrono circa 24 ore prima che inizi la produzione di ghiaccio. È stata prelevata una grande quantità di ghiaccio. Occorrono circa 24 ore prima che il contenitore del ghiaccio sia di nuovo pieno. Bassa pressione dell'acqua. Collegare l'apparecchio esclusivamente alla pressione prestabilita (vedere il capitolo "Allacciamento dell'apparecchio", paragrafo "Allacciamento idrico"). Filtro dell'acqua otturato o esaurito. Sostituire il filtro dell'acqua.it

Servizio di assistenza clienti È possibile trovare il servizio di assistenza tecnica più vicino consultando l'elenco telefonico oppure l'elenco dei servizi di assistenza. Al servizio di assistenza bisogna comunicare il numero del prodotto (E) e il numero di fabbricazione (FD) dell'apparecchio. Questi dati sono riportati sulla targhetta. Per evitare viaggi inutili, ricordarsi di indicare sempre il numero del prodotto e il numero di fabbricazione. In questo modo è possibile evitare le spese supplementari che ne conseguono. Riparazione e assistenza in caso di anomalie I dati di contatto di tutti i paesi si trovano nell'elenco dei centri di assistenza clienti allegato. Guasto Possibile causa Rimedio Il produttore di ghiaccio non produce ghiaccio. Il produttore di ghiaccio è spento. Attivare il produttore di ghiaccio. L'apparecchio non è alimentato con acqua. Contattare l'installatore o l'impresa responsabile dell'approvvigionamento idrico. La conduttura dell'acqua è piegata. Chiudere l'afflusso di acqua dalla valvola di arresto. Eliminare le pieghe, eventualmente farla sostituire. Bassa pressione dell'acqua. Collegare l'apparecchio esclusivamente alla pressione prestabilita (vedere il capitolo "Allacciamento dell'apparecchio", paragrafo "Allacciamento idrico"). La temperatura nel vano congelatore è troppo alta. Impostare la temperatura nel vano congelatore su valori più bassi. Il contenitore di cubetti di ghiaccio non è inserito correttamente. Verificare la posizione, eventualmente reinserirlo. Valvola di arresto montata erroneamente. Valvole errate possono causare una bassa pressione dell'acqua e danni all'apparecchio. Nel tubo di afflusso al produttore di ghiaccio si forma del ghiaccio. Bassa pressione dell'acqua. Chiudere l'afflusso di acqua dalla valvola di arresto. Eliminare le pieghe, eventualmente farla sostituire. Valvola di arresto non aperta correttamente Aprire completamente la valvola di arresto. Dall'apparecchio fuoriesce acqua. Tubo di allacciamento dell'acqua non ermetico. Far sostituire il tubo con un pezzo originale del produttore. Valvola di arresto montata erroneamente. Valvole errate possono causare una bassa pressione dell'acqua e danni all'apparecchio. Il dispenser dell'acqua non eroga acqua. La valvola antiritorno è stata montata capovolta. Controllare la direzione di flusso. Apposite frecce sulla valvola antiritorno indicano la direzione di flusso. La griglia è ostruita. Chiudere l'afflusso di acqua alla valvola di arresto. Smontare e pulire la griglia. I 800-018346 Linea verde CH 0848 840 040nl
