MANUALE UTENTE FH650 Stayer

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V 50/60 Hz - 110/120 V 60 Hz. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate pos sono assere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro eletttroutensile. Le descrizioni commerciali di singoli eletttroutensili possono variare.

M = Rosca del husillo

P_ = Potencia nominal absorbida

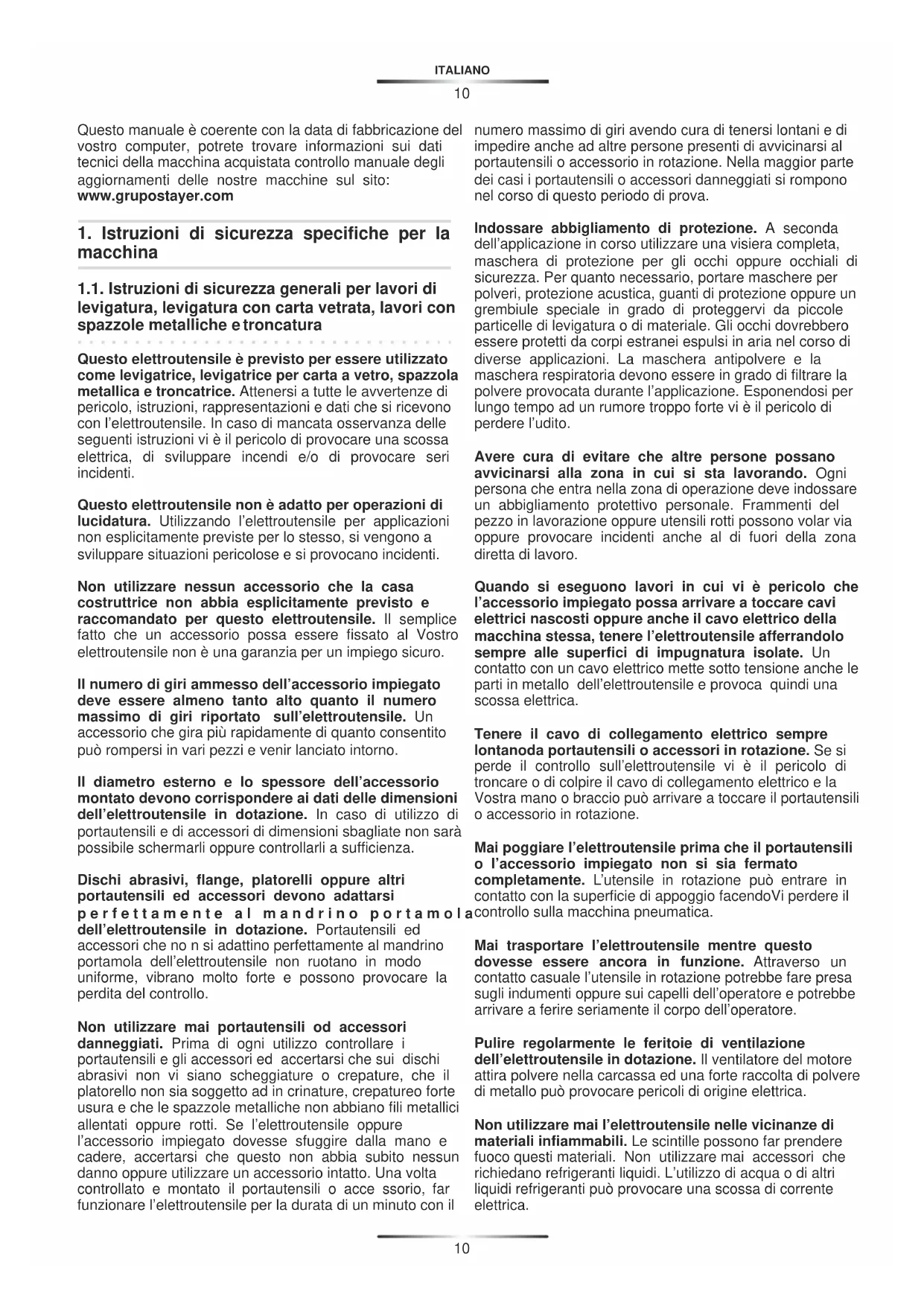

Questo manuale è coerente con la data di fabbricazione del vostro computer, potrete trovare informazioni sui dati tecnici della macchina acquistata controlo manuale degli aggiornamenti delle nostre machine sul dato: www.grupostayer.com

1. Istruzioni di sicurezza specifiche per la macchina

1.1. Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura

Questo eletttroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi a tutte le avventenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono con l'eeltroutensile. In caso di mancata osservanza delle seguente istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.

Questo eletttroutensile non è adatto per operazioni di lucidatura. Utilizzato l'eeltroutensile per applicazioni non escliptamente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.

Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e raccomandato per questo elettrotensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettrotensile non è una garanzia per un impiego sicuro.

Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'eletttroutensile. Un accessorio che gira più rapidamente di quanto consentito cui rompersi in vari pezioni e venir lanciatto intorno.

Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettROUTensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.

Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamol dell'eletttroutensile in dotazione. Portautensili ed accessori che no n si adattino perfettamente al mandrino portamola dell'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non utilizzato mai portautensili od accessori danneggiati. Prima di agli utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetti ad in crinature, crepatureo forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se I'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta contrallocato e montato il portautensili o accee ssorio, far funzionare I'eeltroutensile per la durata di un minuto con il

Numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvincini ai portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.

Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.

Avere cura di evitare che altre persona possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidentianche aldi fuori della zona diretta di lavoro.

Quando si esuguono lavori in cui vi è pericolò che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppureanche il cavo elettrico della macchina stessa, tenere l'elettrottensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette molto tensione anche le parti in metallo dell'elettrottensile e provoca quindi una scossa elettrica.

Tenere il cavo di collegamento elettrico sempre lontanoda portautensili o accessori in rotazione. Se si perde il controllo sull'elettroutensile vi è il pericolò di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.

Mai pogiare l'electroutensile prima che il portautensil o l'accessorio impiegato non si sua fermato complemente. L'utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controlo sulla macchina pneumatica.

Mai trasportare l'eletttroutensile nelle operazioni. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatoratore e potrebbe arrivare a ferire seriamente il corpo dell'operatoratore.

Pulire regolarmente le feritoie di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo vuo provocare pericoli di origine elettrica.

Non utilizzato mai l'elettrotensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco quosti materiali. Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

1.2. Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazion e come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandi se oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l'opereatore non è più in grado di controllare l'elettROUTENSILE ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio. Se p. es. un disco abrasivo restsa agganciato o Bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può ripinanere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'opereatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi. Un contraccolpo è la consegenza di un utilizzo non appropriato oppure non corretto dell'elettROUTENSILE. Esso più essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

Tenere sempre ben saldo l'elettROUTensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzato sempre l'impugnatura supplementare in modo da poter averve sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore più essere in grado di tenero sotto controlo le forze di contraccolpo e quella di reazione a scatti.

Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. Evitare di avvincarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improviso dell'eletttroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.

Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.

Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

1.3. Particolari avverenze di pericolo per operazioni di levigatura edi troncatura

Utilizzare esclusivamente utensili abrasivi che siano escludamente ammessi per l'eeltroutensile in dotazione e sempre in combinazione con la cuffia di

protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettrotensile non possono essere sufficientemente schermati e sono insicuri.

La cuffia di protezione deve essere applicata con sicurezza all'elettroutensile e regolata in modo tale da poter garantire il massimo possibile di sicurezza,cioe, che la parte dell'utensile abrasivo che alla protezione indica verso l'operatore deve essere ridotta al minimo possibile. La cuffia di protezione ha il compito di proteggere I'operatoratore da frammenti e da contatti accidentali con l'utensile abrasivo.

Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative escludimente raccomandate. P. es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.

Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. É possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.

Non utilizzato mai mole abrasive usurate previste per eletttroutensili più grandi. Mole abrasive previste per eletttroutensili più grandi non sono concepite per le maggiori velocità di eletttroutensili più piccoli e possono rompersi.

1.4. Ulteriori avventenze di pericolo specifiche per lavori di troncatura

Evitare di far bloccare il disco abrasivo da taglio diritto oppure di eserciture una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendo così a create il pericolo di contraccollopoppure di rottura dell'utensile abrasivo.

Evitare di avvincinarsi alla zona anteriore o posteriori al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capità che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'eletttroutensile verso l'operatore.

Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'eeltroutensile e tenerlo fermo fino a quando il disco si sare fermato completeness. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.

Mai rimettere I'electrontroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta

attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.

Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori sono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quale del bordo.

Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

1.5. Avverenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzare mai fogli abrasivi troppo grande ma atteneri alle indicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

1.6. Avvertenze di pericolo specifiche per lavori con spazzole metalliche

Tenere presente che la spazzola metallica perde pezzi di fil di ferro ancche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilementeatterso indumenti sottili e/o la pelle.

Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza sono essereumentatiattraverso forze di pressione etramite l'azione di forzecentrifugali.

1.7. Ulteriori avvertenze di pericolo

Indossare degli occhiali di protezione.

Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si cui create pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interruttore di avvio/ arresto e posizionarlo su arresto. In quello modo viene impedito un riavvamento incontrato.

Per lavorare la pietra utilizzato un'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispectiva omologazione. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.

Durante le operazioni di lavoro è necessario tenere l'eeltroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'eeltroutensile tenendolo sempre con entrambe le mani.

Assicurare il pezzo in lavorazione. Un pezzoin lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolaremente pericolose. La polvere di metalli leggeri cui quod essere infiammabile ed esplosiva.

Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle due lavora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

2. Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

2.1. Uso conforme alle norme

L'electroutensile è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi perché l'impiego di acqua.

Con utensili abbrasivi ammessi I'elettROUTensile cui essere utilizzato per la levigatura con carta vetrata.

2.2. Componenti illustrati

La numeroazione dei componenti illustrati si riferisce all'illustrazione dell'elettrotensile che si trova sulla pagina con la rappresentazione grafica.

1 Vite di sblocco per cuffia di protezione
2 Tasto di bloccaggio dell'alberino
3 Interruttore di avvio/arresto
4 Impugnatura supplementare
5 Filettatura alberino
6 Cuffia di protezione per la levigatura
7 Flangia di alloggiamento
8 Mola abrasiva da sgrosso e taglio
9 Dado di serraggio

2.3. Informazioni sulla rumorosità e sulla vibrazione

Ci riserviamo il diritto di apportare modifiche tecniche finalizzate al miglioramento del prodotto.

D. diametro max. della mola a disco

n = Velocitàa vuoto

M = Filettatura albero

P = Assorbimento nominale

a_rw Accelerazione tipica misurata in zona manobraccio

Misurezione A del livello di pressione acustica:

Livello di pressione acustica

L_ Livello di potenza sonora

In fase di lavorazione, il livello di rumorosità può superare 85 dB(A).

Usare una protezione acustica!

m = Massa

Valori rilevati secondo EN 60745.

I suddetti dati tecnici sono condizionati delle tolleranze (corrispondono ai rispettivi standard validi).

2.4. Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: UNE EN 60745-2-3:2011 in base alle i prescrizione delle direttive 2006/42/CE, 2004/108/CE, 2006/95/CE

Ramiro de la Fuente Director Manager

5 gennaio 2015

3. Montaggio

3.1. Montaggio del disposativo di protezione

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione 6 sul supporto sull'elettroutensile fino a quando le camme codificatrici della cuffia di protezione coincidono con il supporto. Premere, tenendo contemporaneamente la vite di sblocco 1.

Adattare la posizione della cuffia di protezione 6 alle esigenze dell'operazione in corso. Spingere a tal fine la vite di sblocco 1 verso l'alto e ruotare la cuffia di protezione 6 sulla posizione richiesta.

Regolare la cuffia di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operaatore.

La cuffia di protezione 6 delve poter essere girata sostanto attivando la vite di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzato l'elettROUTensile e consegnarlo al Centro di Assistenza Clienti.

Impugnatura supplementare

Utilizzato il Vostro elettROUTensile sostanto con I'impugnatura supplementare 4.

A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 4 a destra oppure a sinistra della testata ingranaggi.

3.2. Montaggio degli utensili abrasivi

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

Pulire la filettatura alberino 5 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di bloccaggio dell'alberino 2 per bloccare l'alberino.

Azionare il tasto di bloccaggio dell'alberino solo ed escludivamente quando l'alberino è fermo. In caso contrario l'elettROUTensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro deve corrispondere perfettamente e sono gioco alla flangia. Non utilizzato mai né riduzioni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frecciaindicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettroutensile (vedere frecciaindicante il senso di rotazione applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica. (7 8 9)

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dato di serraggio 9 e stringerlo con la chiave a forcella.

Dopo il montaggio dell'utensile abrasivo verificare prima dell'accensione, se l'utensile abrasivo è montato in modo corretto e può essere girato alla impedimenti. Assicurarsi che l'utensile abrasivo non venga aicontatto con la cuffia di protezione o altre parti.

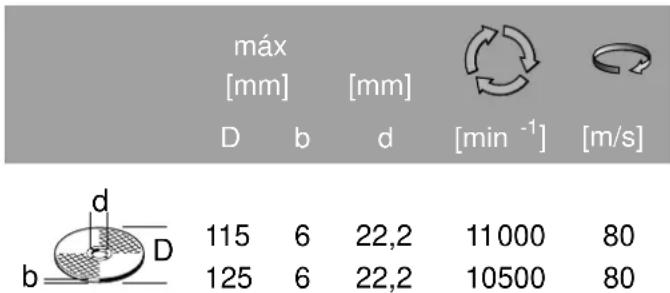

3.3. Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l'uso.

La velocità ammessa [min -1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.

Per quello motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.

3.4. Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri sono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinanze.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amianto deve essere lavorato escludamente da personale specializzato.

• Utilizzate, se possibile, un sistema di aspirazione delle polveri.
• Provedere per una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

4. Uso

4.1. Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220 V.

Utilizzato l'eeltroutensile con generatori mobili di corrente che non disponogo di sufficienti riserve di potenza o che non hanno un'adatta regolazione di tensione con amplificazione della corrente di avviamento, è possibile che durante la fase della messa in funzione si abbia un calo della potenza oppure un comportamento atipico.

Si prega di accertarsi che il generatore di corrente utilizzato corrisponda ai requisiti richiesti, in modo particolare per quanto riguarda la tensione e la frequenza di rete.

Accendere/spagnere

Per accendere l'eeltroutensile, spingere l'interruttore avvio/arresto 3 in avanti.

Per bloccare l'interruttore avvio/arresto 3 premere l'interruttore avvio/arresto 3 verso il basso nella parte anteriore, fino allo scatto in posizione.

Per spegnere l'eeltroutensile rilasciare l'interruttore avvio/arresto 3 oppure, quando è bloccato, premere l'interruttore avvio/arresto 3 nella parte posteriori brevamente verso il basso e rilasciarlo.

Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e alla sottoporre a carico. Non utilizzato mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi possono andare in pezioni e creare il pericolò di incidenti.

4.2. Indicazioni operative

• Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
• Bloccare il pezzo in lavorazione in modo adatto a meno cheesso non abbia di per se una stabilità sicura dovuta al proprio peso.

Non sottoporre l'elettROUTensile a carico tanto elevato da farlo fermare.

• I dischi abrasivi e quelli da taglio tendono a scaldarsi molto durante la lavorazione. Non afferrarli mai con le mani fintanto che non si siano raffreddati completeness.

Lavori di sgrossatura

Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura!

Con un'angolatura di regolazione da 30^ sino a 40^ si raggiungono i migliorori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'elettroutensile da una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo, cambì di colore e che si formino scanalature.

Troncatura di metallo

Esegundo lavori di troncatura, avanzare moderamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolature improprie e non oscillare.

Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.

Con l'elettroutensile si deve sempre operare con fresatura bidirezionale.

In caso contrario vi è il pericolò che la macchina possa essere spinta in modo non controlato fuori della linea nea di taglio.

In caso di troncatura di profili e tubi a sezione quadra, si consiglia di accostare l'utensile alla categoria più piccola.

Troncatura di materiale minerale

L'elettROUTENSILE più essereutilizzato esclusivamente per il taglio a secco/levigatura a secco.

Per la troncatura di pietre utilizzare preferibilmente una mola da taglio diamantata.

Avviare l'eeltroutensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'eeltroutensile avanzando moderamente ed adattando il movimento al materiale in elaborazione.

Troncando materiali particolarmente duri, p. es.
calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata può sorriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille. In questo caso, interrompere l'operazione di taglio e far girare brevamente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.

Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per un a mola da taglio diamantata non più sufficientemente affiliata. Essa può riaffilata eseguendo dei brevi tagli su materiale abrasivo come p. es. su arenaria calcare.

Indicazioni relative alla statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese.

E obbligatorio atteneri a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingecnere calculatore responsable, l'architetto oppure la direzione responsable dei lavori.

5. Manutenzione ed assistenza

5.1. Manutenzione e pulizia

Prima di qualunque intervento sull'eletttroutensile estrarre la spina di rete alla presa.

Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eeltroutensile e le prese di ventilazione.

In caso di estreme condizioni d'uso è possibile che lavorando metalli si depositi polvere conduc trice all'interno dell'elettroutensile. Lo stato dell'isolamento di sicurezza dell'elettroutensile ne può risultare compromesso. In queste casi si consiglia di utilizzare un impianto di aspirazione stazionario, di soffiare spesso sulle feritoie di ventilazione e di preinstallare un interruptore di sicurezza per correnti di guasto (FI).

Conservare et trattare con cura l'accessorio.

Se nonostante gli accurati procedimenti di produzione e di controlo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Stayer.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto riportato sulla targhetta di fabbrica elettROUTensile!

5.2. Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.grupostayer.com

Il team assistenza clienti Stayer è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

5.3. Smaltimento

Avviare ad un ricericlaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettROUTENSILI dismessi tra i rifiuti domestici! Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettROUTENSILI divertati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con agli riserva di modifiche tecniche.
