MANUALE UTENTE FKQ 898E C.20 HA HOTPOINT

Portuges Instruções para a utilização FORNO Índice Instruções para a utilização,1 Advertências,4 Assistência,6 Descrição do aparelho,8 Descrição do aparelho,11 Instalação,48 Início e utilização,50 Programas,51 Precauções e conselhos,54 Manutenção e cuidados,55 Anomalias e soluções,56 Română Instrucţiuni de folosire CUPTOR Sumar Instrucţiuni de folosire,1 Avertizări,4 Asistenţă,6 Descrierea aparatului,8 Descrierea aparatului,11 Instalare,57 Pornire şi utilizare,59 Programe,60 Măsuri de precauţie şi recomandări,63 Întreţinerea şi îngrijirea aparatului,64 Anomalii şi remedii,652 Avvertenze ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero grafare la supercie, provocando, così, la frantumazione del vetro. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. ATTENZIONE: Assicurarsi che l’apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche. ! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l’alto e nella parte posteriore della cavità. Warnings

• Vericare se l’anomalia può essere risolta autonomamente;

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. ! Non ricorrere mai a tecnici non autorizzati. Comunicare:

• Il tipo di anomalia;

• il messaggio visibile sul display TEMPERATURA

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Estensione di garanzia Airbag Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco. Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. indesit.com. Assistance

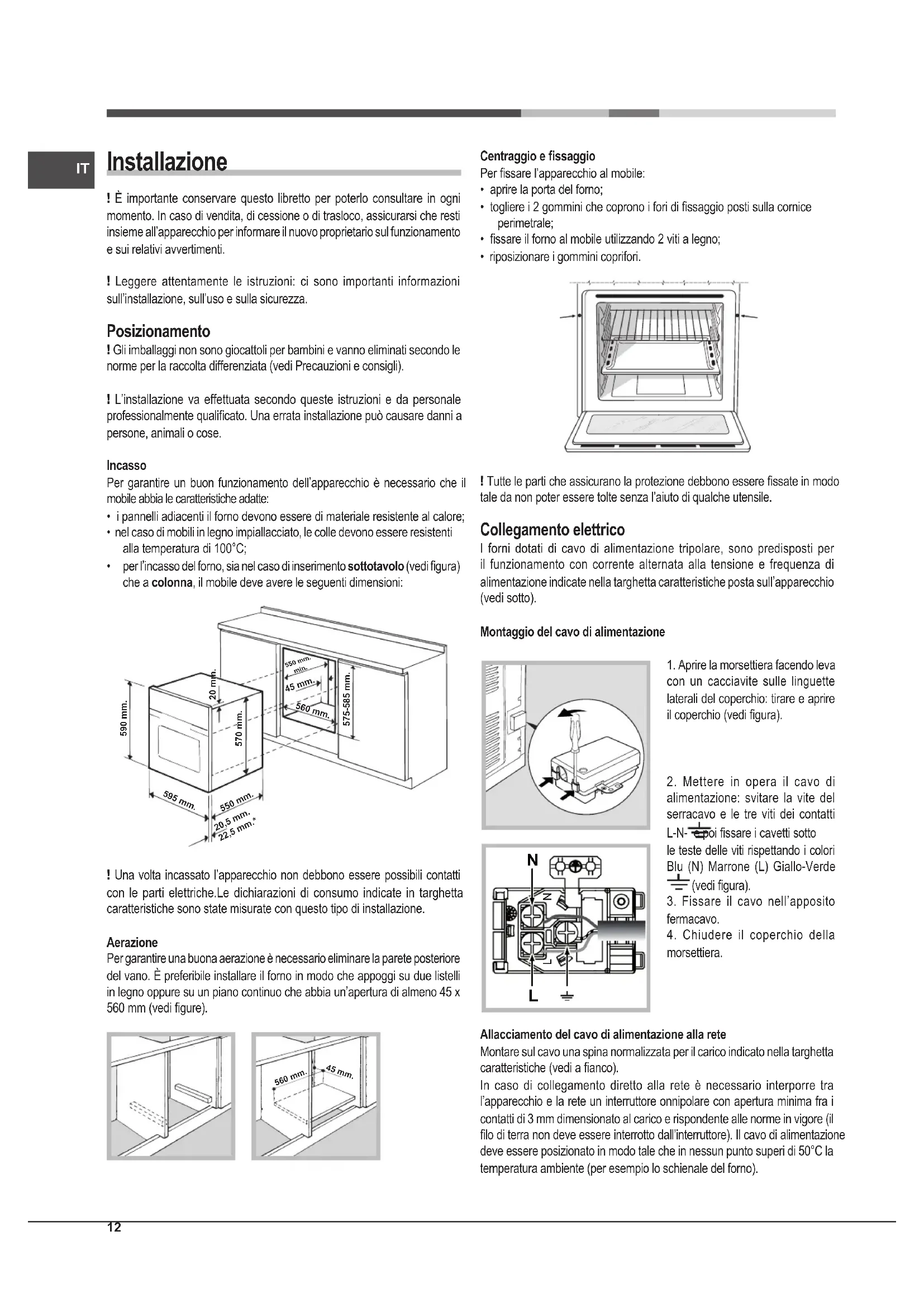

Installazione ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;

• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

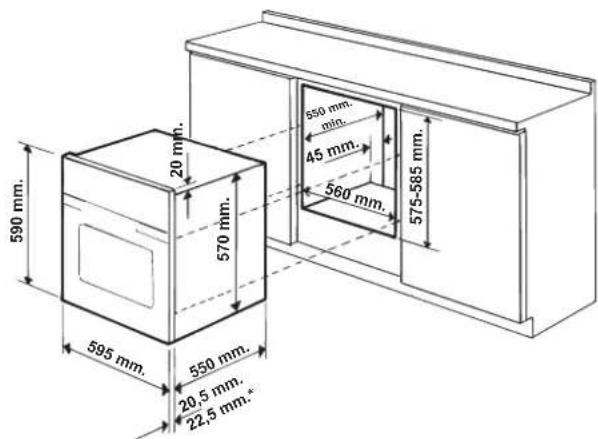

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi gura) che a colonna, il mobile deve avere le seguenti dimensioni: 590 mm. 595 mm.22,5 mm.*20,5 mm.550 mm.570 mm.20 mm.575-585 mm.45 mm.560 mm. 550 mm. min. ! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche.Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione. Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi gure). 560 mm. 45 mm. Centraggio e ssaggio Per ssare l’apparecchio al mobile:

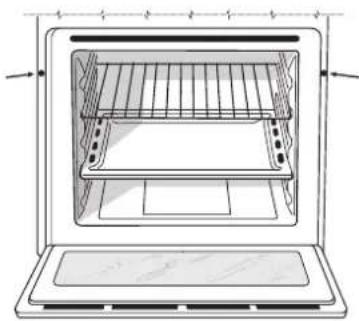

• aprire la porta del forno;

• togliere i 2 gommini che coprono i fori di ssaggio posti sulla cornice perimetrale;

• ssare il forno al mobile utilizzando 2 viti a legno;

• riposizionare i gommini coprifori. ! Tutte le parti che assicurano la protezione debbono essere ssate in modo tale da non poter essere tolte senza l’aiuto di qualche utensile. Collegamento elettrico I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto). Montaggio del cavo di alimentazione

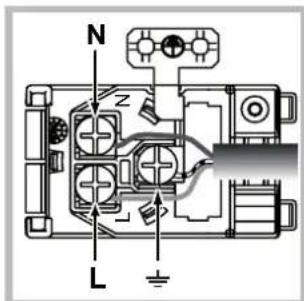

1. Aprire la morsettiera facendo leva

con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi gura).

2. Mettere in opera il cavo di

alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-N- e poi ssare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi gura).

4. Chiudere il coperchio della

morsettiera. Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a anco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno).

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

• Solo per modelli con guide imbutite. ** Solo per modelli con guide in filo. TARGHETTA CARATTERISTICHE Dimensioni* larghezza cm 43,5 altezza cm 32,4 profondità cm 41,5 Dimensioni** larghezza cm 45,5 altezza cm 32,4 profondità cm 41,5 Volume* lt. 59 Collegamenti elettrici tensione a 220-240V~ 50/60Hz o 50Hz (vedi targhetta caratteristiche) potenza massima assorbita 2800W ENERGY LABEL Senza guide estraibili Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Consumo energia dichiarazione Classe convezione Forzata - funzione di riscaldamento: ECO. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/CEE e successive modificazioni. - 1275/2008 standby/off mode Volume** lt. 6214

Avvio e utilizzo ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufciente, come indicato sul disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2) ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. ! Per facilitare le impostazioni, mantenere in posizione la manopola: i numeri sul display scorrono più velocemente. ! Ogni impostazione viene memorizzata automaticamente dopo 10 secondi. ! Non è possibile attivare i tasti touch se si indossano dei guanti. Alcuni modelli sono dotati di un sistema di cerniere che permette alla porta di chiudersi lentamente senza che sia richiesto di accompagnarne la corsa con la mano. Per un corretto utilizzo, prima di chiudere:

• aprire completamente la porta.

• evitare di forzare la chiusura manualmente. ! Per ottimizzare le performance di cottura, al momento dell’attivazione della funzione selezionata viene effettuato un settaggio dei parametri del prodotto, che potrebbe comportare il ritardo dell’accensione della ventola e degli elementi riscaldanti. Blocco comandi ! E’ possibile bloccare i comandi a forno spento, a cottura avviata o terminata e in programmazione. Per bloccare i comandi che regolano il forno, premere il icona per almeno 2 secondi. Viene emesso un segnale acustico e il display visualizza il simbolo chiave “n--O”. L’ icona accesa indica il blocco attivato. Per sbloccare, premere nuovamente per almeno 2 secondi l’icona . Impostare l’orologio ! L’orologio è impostabile solo a forno spento. Se il forno è in modalità standby la prima pressione del icona visualizza l’ora corrente. Premere nuovamente per impostare l’ora. Dopo l’allacciamento alla rete elettrica o dopo un black-out, l’icona e le cifre sul display lampeggiano per 10 secondi. Per regolare l’orologio:

1. Premere l’icona .

2. Ruotare la manopola IMPOSTAZIONE TEMPI verso il e per regolare

4. Ripetere l’operazione sopra descritta per i minuti.

In caso di black-out l’orologio deve essere reimpostato. L’icona lampeggiante sul display segnala che l’orologio non è correttamente impostato. Impostare il contaminuti ! Il contaminuti è sempre impostabile sia a forno spento che acceso. Non controlla l’accensione e lo spegnimento del forno.Il contaminuti a tempo scaduto emette un segnale acustico, che si arresta dopo 30 secondi o premendo un qualsiasi tasto attivo. Per regolare il contaminuti:

1. Premere l’icona .

2. Regolare il tempo desiderato ruotando la manopola IMPOSTAZIONE

3. Raggiunta l’impostazione desiderata, premere nuovamente l’icona .

L’icona accesa segnala che il contaminuti è attivo. Il DISPLAY visualizza il conto alla rovescia. Per annullare il contaminuti, premere l’icona e con la manopola portare il tempo no a 00:00. Premere nuovamente l’icona . Lo spegnimento dell’icona segnala che il contaminuti è disattivo. Avviare il forno

1. Accendere il pannello di controllo premendo l’icona L’apparecchio

emette un triplice suono ascendente e si illuminano in sequenza tutti i tasti.

2. Selezionare il programma di cottura desiderato ruotando la manopola

PROGRAMMI. Il display visualizza: - in caso di programma manuale, la temperatura associata al programma; - “Auto” alternato alla durata in caso di programma automatico.

3. Premere l’icona per avviare la cottura.

4. Il forno entra nella fase di preriscaldamento, gli indicatori di preriscaldamento

si illuminano man mano che la temperatura sale.

5. Un segnale acustico e l’accensione di tutti gli indicatori di preriscaldamento

segnalano che il preriscaldamento è completo. E’ possibile infornare gli alimenti da cuocere

6. Durante la cottura è sempre possibile:

- modicare la temperatura ruotando la manopola TERMOSTATO (solo per programmi manuali); - programmare la durata di una cottura (vedi Programmi); - interrompere la cottura premendo l’icona . In questo caso l’apparecchio ricorda la temperatura eventualmente modicata in precedenza (solo per programmi manuali). - spegnere il forno tenendo premuto l’icona per 3 secondi.

7. In caso di black-out, se la temperatura del forno non si è abbassata

troppo, l’apparecchio è dotato di un sistema che riattiva il programma dal punto in cui è stato interrotto. Le pianicazioni in attesa di avvio, invece, non vengono ripristinate al ritorno della corrente e devono essere riprogrammate (per esempio: è stata programmata l’inizio di una cottura per le 20:30. Alle 19:30 ce un black-out. Al ritorno della corrente bisogna reimpostare la programmazione). ! Il forno entra nella fase di preriscaldamento dopo 2 sec dalla selezione del ciclo desiderato. ! Nel programma BARBECUE non è previsto il preriscaldamento. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto.IT

! Porre sempre i recipienti di cottura sulla griglia in dotazione. ! Il forno entra nella fase di preriscaldamento dopo 2 sec dalla selezione del ciclo desiderato. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, una ventola di raffreddamento genera un getto d’aria che esce tra il pannello di controllo, porta del forno ed anche nella parte inferiore della porta forno.All’inizio del programma FAST COOKING la ventola funziona a bassa velocità. ! A ne cottura la ventola rimane attiva nché il forno non è sufcientemente freddo. Luce del forno La luce si accende aprendo la porta del forno o al momento dell’avvio di un programma di cottura. Nei modelli dotati di LED INSIDE all’avvio della cottura si accendono i led sulla porta per una migliore illuminazione di tutti i livelli di cottura. L’icona permette di accendere e spegnere la luce in qualsiasi momento. Indicatori di calore residuo L’apparecchio è provvisto di un indicatore di calore residuo. A forno spento il display segnala tramite l’accensione della barra del “calore residuo” la presenza di temperatura all’interno della cavità. I singoli elementi della barra si spengono man mano che la temperatura all’interno del forno si raffredda. Ripristino delle impostazioni di fabbrica Il forno ha la possibilità di essere riportato ai valori di fabbrica, resettando tutte le impostazioni scelte dall’utente (orologio e durate personalizzate). Per eseguire il reset spegnere il forno, mantenere girata la manopola PROGRAMMI in senso orario e premere contemporaneamente l’icona per 6 secondi. Ad avvenuto ripristino viene emesso un segnale acustico. Alla prima pressione dell’icona si è riportati alla prima accensione. Standby Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby. Se non si eseguono operazioni per 30 minuti e non è stato impostato nessun blocco di tasti o porta, l’apparecchio si dispone automaticamente in modalità standby. La modalità standby è visualizzata con “Icona Orologio” in alta luminosità. Non appena si interagisce nuovamente con l’apparecchio, il sistema ritorna in modalità operativa. Programmi ! Per garantire la perfetta morbidezza e croccantezza dei cibi il forno rilascia sotto forma di vapore acqueo l’umidità che proviene naturalmente dal cibo. In questo modo si possono avere dei risultati di cottura ottimali su tutte le pietanze. ! Ad ogni accensione il forno propone il primo programma di cottura manuale. Programmi di cottura manuali ! Tutti i programmi hanno una temperatura di cottura preimpostata. Essa può essere regolata manualmente, impostandola a piacere tra 30°C e 250°C (300°C per il programma BARBECUE ). Eventuali modiche della temperatura veranno memorizzate e riproposte al successivo utilizzo del programma. Se la temperatura scelta è superiore alla temperatura interna nel forno, il display visualizza la scritta “Hot”. E’ comunque possibile avviare la cottura. Programma MULTILIVELLO Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare no a un massimo di due ripiani contemporaneamente. Programma BARBECUE Si attiva l’elemento riscaldante superiore e il girarrosto (ove presente). La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superciale. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”). Programma GRATIN Si attiva l’elemento riscaldante superiore e durante una parte del ciclo anche l’elemento riscaldante circolare, entrano in funzione la ventola e il girarrosto (ove presente). Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superciale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa (vedere “Consigli pratici di cottura”). Programma FAST COOKING Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano. Programmi BASSA TEMPERATURA Questo tipo di cottura consente di lievitare, scongelare, di preparare lo yogurth, riscaldare più o meno rapidamente, cuocere lentamente a bassa temperatura. Le temperature selezionabili sono: 40, 65, 90 °C. Programma PASTICCERIA Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione). Programma PIZZA Si attivano gli elementi riscaldanti superiore e circolare ed entra in funzione la ventola. Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma ECO Si attiva l’elemento riscaldante posteriore ed entra in funzione la ventola, garantendo un calore delicato e uniforme all’interno del forno. Questo programma a risparmio energetico è indicato per la cottura di piccole pietanze, adatto per riscaldare vivande e completare cotture. Programmi di cottura automatici ! La temperatura e la durata di cottura sono prestabilite tramite il sistema C.O.P.® (Cottura Ottimale Programmata) che garantisce automaticamente un risultato perfetto. La cottura si interrompe automaticamente e il forno avvisa quando la pietanza è cotta. La cottura può essere effettuata infornando a freddo o a caldo. E’ possibile personalizzare la durata di cottura in base ai propri gusti personali modicandola, prima dell’avvio, di ±5/20 minuti a seconda del programma scelto. A cottura avviata è comunque possibile modicarne la durata. Se la modica viene effettuata prima dell’avvio del programma, questa viene memorizzata e riproposta al successivo utilizzo del programma. Se la temperatura interna nel forno è superiore a quella proposta16

per il programma scelto, il display visualizza la scritta “Hot” e non è possibile avviare la cottura; attendere che il forno si raffreddi. ! Al raggiungimento della fase di cottura il forno emette un segnale acustico. ! Non aprite la porta forno per evitare di falsare i tempi e le temperature di esecuzione delle cotture. Programma DOLCI Questa funzione è ideale per la cottura di dolci sia a base di lievito naturale, sia a base di lievito chimico e senza lievito.Infornare a forno freddo. E’ comunque possibile infornare anche a forno caldo. Programma PANE Utilizzare questa funzione per cuocere il pane. Per ottenere i migliori risultati vi consigliamo di seguire attentamente le indicazioni sotto riportate:

• rispettare la ricetta;

• il peso massimo per leccarda;

• non dimenticare di mettere 50 g (0,5 dl) di acqua fredda sulla leccarda alla posizione 5;

• la lievitazione del impasto va fatto a temperatura ambiante per 1 ora o 1 ora e mezzo, in funzione della temperatura della stanza, e in pratica, no al raddoppio del impasto. Ricetta per il PANE : 1 Leccarda di 1000g Max, Ripiano basso 2 Leccarde di 1000g Max, Ripiani basso e medio Ricetta per 1000g d’impasto : 600g Farina, 360g Acqua, 11g Sale, 25g lievito fresco (oppure 2 bustini in polvere) Processo:

• Mescolare la farina ed il sale in un grande recipiente.

• Diluire il lievito nell’acqua leggermente tiepida (circa 35 gradi).

• Aprite la farina a fontana.

• Versare il miscuglio di acqua e lievito

• Lavorare no ad ottenimento di un impasto omogeneo e poco colloso, stirandolo col palmo della mano e ripiegandolo su se stesso per 10 minuti.

• Formare una palla, mettere l’impasto in un’insalatiera e ricoprirla con pellicola trasparente per evitare che la supercie dell’impasto si secchi. Mettere l’insalatiera nel forno alla funzione manuale BASSA TEMPERATURA a 40°C e lasciar lievitare per circa 1 ora (il volume dell’impasto deve raddoppiare)

• Dividere la palla per ottenere i diversi pani.

• Disporli sulla leccarda su una carta forno.

• Cospargere i pani di farina.

• Fare dei tagli sui pani.

• Infornare a forno freddo.

• Avviare la cottura PANE

• Alla ne della cottura, lasciare riposare i pani su una griglia no a completo raffreddamento. Programmare la cottura ! La programmazione è possibile solo dopo aver selezionato un programma di cottura. Programmare la durata di cottura

2. Ruotare la manopola IMPOSTAZIONE TEMPI verso il e per regolare

il tempo desiderato;se si mantiene in posizione la manapola i numeri scorrono più velocemente per facilitare l’impostazione.

3. Raggiunta la durata desiderata, premere nuovamente l’icona . Il display

visualizza alternativamente la durata e la temperatura impostata.

4. Premere l’icona per avviare la cottura.

5. A cottura terminata, sul display compare la scritta “END” e viene emesso

un segnale acustico.

• Esempio: sono le 9:00 e viene programmata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Programmare la ne di una cottura ! La programmazione della ne di una cottura è possibile solo dopo aver impostato una durata di cottura. ! Per utilizzare al meglio la programmazione ritardata è necessario che l’orologio sia correttamente impostato.

1. Seguire la procedura da 1 a 3 descritta per la durata;

3. Ruotare la manopola IMPOSTAZIONE TEMPI verso il e per regolare

l’ora di ne cottura.

4. Raggiunta l’ora di ne desiderata, premere nuovamente l’icona

. Il display visualizza alternativamente la durata, l’ora di ne cottura e la temperatura impostata.

5. Premere l’icona per attivare la programmazione.

Le icone e accese segnalano che è stata effettuata una programmazione. Sul DISPLAY vengono visualizzate alternativamente l’ora di ne cottura, la durata e la temperatura impostata.

6. Una volta terminata la cottura, sul display compare la scritta “END” e viene

emesso un segnale acustico.

• Esempio: sono le ore 9:00, viene programmata una durata di 1 ora e 15 minuti e le 12:30 come ora di ne. Il programma inizia automaticamente alle ore 11:15. Per annullare una programmazione premere l’icona . Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 1 per raccogliere i residui di cottura (sughi e/o grassi). MULTILIVELLO

• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.

• Disporre la leccarda in basso e la griglia in alto. BARBECUE

• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.

• Si consiglia di impostare la temperatura al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato.IT

• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difcilmente si ottiene una pizza croccante.

• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. Programmi Alimenti Peso (Kg) Preriscaldamento Manuali guide standard guide scorrevoli Multilivello* Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate AgnelloSgombroLasagne Bignè su 3 ripiani Biscotti su 3 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate1+1

25-3015-20PrecottiAli di pollo dorate

Cibi Freschi Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio

15-18 10-12 Bassa temperatura* Pasticceria* CrostateTorta di fruttaPlum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 3 ripiani Biscotti su 3 ripiani Crêpes farcite Meringhe su 3 ripiani Salatini di sfoglia al formaggio 0,5 0,70,70,60,70,70,80,50,52 o 32 o 32 o 32 e 42 o 31 e 3 e 51 e 3 e 5 1 e 3 e 5 1 o 21 o 21 o 21 e 31 o 21 e 2 e 41 e 2 e 4 1 e 2 e 4

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente. ** Le durate delle cotture automatiche sono preimpostate. I valori sono modificabili dall'utente a partire dalla durata preimpostata. *** Come da ricetta, aggiungere 50 gr (0,5 dl) di acqua nella leccarda in posizione 5. ! Programma ECO : Questo programma, con un sensibile risparmio energetico, è indicato per pietanze quali filetti di pesce,piccola pasticceria e verdure. E' adatto anche per riscaldare vivande e completare cotture. Tabella cottura Posizione dei ripiani Temperatura consigliata (°C) Durata cottura (minuti) 210-220190-200210-220 160-170200-210190-200 180-190

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui anchi del forno.

• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.

• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

• Non rivestire il fondo del forno con fogli di alluminio.

• Non riporre materiale inammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non appoggiare oggetti sulla porta del forno aperta.

• Evitare che i bambini giochino con l’apparecchio.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità siche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/CEE sui riuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio no alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi), permettono di organizzarsi in tal senso.

• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).

• Mantenere efcienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. ! Questo prodotto soddisfa i requisiti imposti dalla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.IT

Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Lievi differenze di colore sul lato anteriore del forno sono dovute a diversi materiali quali vetro, plastica o metallo.

• Eventuali ombreggiature sul vetro della porta, simili a striature, sono dovute al riesso della luce della lampada del forno.

• A temperature molto elevate lo smalto viene marcato a fuoco. Durante questo processo potrebbero generersi variazioni cromatiche. Questo è normale e non inuisce in alcun modo sul funzionamento. I bordi delle lamiere sottili non possono essere smaltati integralmente e possono pertanto apparire grezzi. Questo non pregiudica la protezione anticorrosione.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difcili da asportare usare prodotti specici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.

• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.

• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.

• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta ! Nei modelli dotati di LED INSIDE non è possibile smontare la porta. Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici aflati che possono grafare la supercie e causare la frantumazione del vetro. Per una pulizia più accurata è possibile smontare la porta del forno:

1. Aprire completamente la porta (vedi gura);

2. Servendosi di un cacciavite, alzare e ruotare le levette F poste sulle due

3. Afferrare la porta ai due lati esterni,

richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi gura). Rimontare la porta seguendo il procedimento in senso contrario. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno no all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Togliere il coperchio in vetro del

con una analoga: lampada alogena tensione 230V, potenza 25 W, attacco G 9.

3. Rimontare il coperchio (vedi

gura). ! Non toccare direttamente con le mani la lampadina. ! Non utilizzare la lampada forno per e come illuminazione di ambienti. Montaggio del Kit Guide Scorrevoli Per montare le guide scorrevoli:

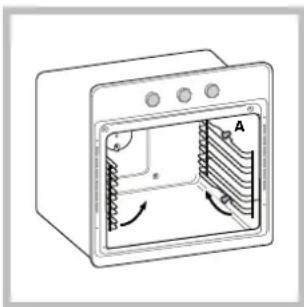

1. Togliere i due telai estraendoli dai

distanzieri A (vedi gura).

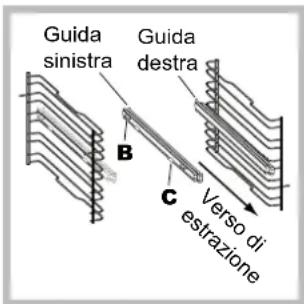

2. Scegliere il ripiano in cui inserire

la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

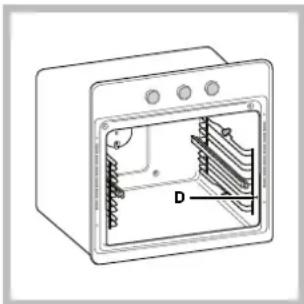

3. Fissare i due telai con le guide

montate negli appositi fori posti sulle pareti del forno (vedi gura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui

distanzieri A. ! Non inserire le guide scorrevoli alla posizione 5.

GuidasinistraGuidadestraVerso diestrazione D20

Pannelli catalitici laterali e posteriore Sono pannelli ricoperti da uno speciale smalto che è in grado di assorbire il grasso che si sviluppa dalle cotture. Questo smalto è abbastanza resistente per consentire lo scorrimento dei vari accessori (griglie, leccarde, ecc...) senza deteriorarsi. Non c’è bisogno di preoccuparsi se piccole tracce bianche appaiono sulle superci. Tuttavia bisogna evitare di: - raschiare lo smalto con oggetti taglienti (per esempio un coltello); - utilizzare detergenti o abrasivi. Problema Possibile causa Rimedio Il “Tasto Orologio” e le cifre sul display lampeggiano. L’apparecchio è stato appena allacciato alla rete elettrica o c’è stato un black-out. Impostare l’orologio. La programmazione di una cottura non si è avviata. C’è stato un black-out.Reimpostare le programmazioni. Solo il “Tasto Orologio” è acceso in alta luminosità. L’apparecchio è in modalità standby. Toccare un tasto qualsiasi per uscire dalla modalità standby. Ho scelto un programma automatico. Il display visualizza “Hot” e la cottura non si avvia. La temperatura interna nel forno è superiore a quella proposta

ramma scelto. Attendere che il forno si raffreddi. Ho scelto la cottura ventilata e il cibo presenta delle bruciature. Le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. Si consiglia di ruotare le leccarde a metà cottura. Anomalie e rimediGB
