Marca	Gaggenau
Modello	AW221190
Tipo di prodotto	Cappa aspirante a parete
Peso massimo consentito	40 kg
Alimentazione elettrica	230 V / 50 Hz (presa di terra)
Lunghezza del cavo di alimentazione	circa 1,30 m
Modalità di funzionamento	Evacuazione aria o ricircolo aria (filtro a carbone attivo opzionale)
Potenze di aspirazione	4 velocità (1, 2, 3) + velocità intensiva (Int)
Funzioni speciali	Spegnimento ritardato (10 min), ventilazione intermittente (5 min/h), intensità regolabile
Illuminazione	Lampadine alogene o a incandescenza con dimmer
Indicatore di saturazione	Display F lampeggiante dopo 30 h di funzionamento (filtri antigrasso)
Filtri antigrasso	Filtri metallici lavabili in lavastoviglie o a mano
Filtro a carbone attivo	Opzionale per modalità ricircolo, da sostituire 2 volte all'anno
Manutenzione filtri antigrasso	Pulire 1 volta al mese (uso normale 1-2 h/giorno)
Sostituzione lampadine	Alogene o a incandescenza, potenza secondo targhetta
Distanze di sicurezza minime	550 mm sopra un piano cottura elettrico, 650 mm sopra un piano cottura a gas
Diametro del condotto di evacuazione	150 mm raccomandato, minimo 120 mm
Montaggio	A parete, con staffa di supporto e cappe camino
Accessori disponibili	Filtri a carbone attivo, filtri antigrasso di ricambio, kit di montaggio ricircolo
Servizio post-vendita	Riferimenti N°E e FD sulla targhetta (sotto i filtri antigrasso)

Domande frequenti - AW221190 GAGGENAU

Come pulire i filtri antigrasso della cappa Gaggenau AW221190?

I filtri metallici antigrasso si puliscono in lavastoviglie (in piano) o a mano con acqua calda e detersivo per piatti. Si consiglia di pulirli una volta al mese per un uso normale di 1-2 ore al giorno.

Con quale frequenza va sostituito il filtro a carbone attivo?

In modalità ricircolo, il filtro a carbone attivo va sostituito circa due volte all'anno. Utilizzare esclusivamente filtri originali Gaggenau.

Come cambiare una lampadina della cappa?

Spegnere l'alimentazione. Per le lampadine alogene, rimuovere con cautela l'anello, sostituire con una lampadina identica (stesso tipo e potenza) senza toccare il vetro. Per quelle a incandescenza, sollevare il coperchio, sostituire la lampadina e rimettere il coperchio.

Cosa significa il simbolo F lampeggiante sulla cappa?

L'indicatore F lampeggia dopo 30 ore di funzionamento per segnalare che i filtri antigrasso devono essere puliti. Premere il tasto F per spegnere l'indicatore dopo la pulizia.

Qual è la distanza di sicurezza minima sopra un piano cottura?

Sopra un piano cottura elettrico, la distanza minima è di 550 mm. Sopra un piano cottura a gas, è di 650 mm (misurata dal bordo superiore della griglia di supporto).

Posso utilizzare la cappa contemporaneamente a un apparecchio di riscaldamento a combustione?

Sì, a condizione che la depressione nell'ambiente non superi 4 Pa. Assicurarsi di un apporto d'aria sufficiente (es. ingresso d'aria non ostruibile). In modalità ricircolo, nessuna restrizione.

Come regolare la luminosità dell'illuminazione?

Tenere premuto il tasto illuminazione fino a ottenere la luminosità desiderata. L'illuminazione può essere accesa anche quando il ventilatore è spento.

Qual è la funzione della ventilazione intermittente?

Questa funzione accende automaticamente l'aspirazione per 5 minuti ogni ora. Per attivarla, premere contemporaneamente i tasti 0 e uno dei tasti 1, 2 o 3.

Come installare la cappa in modalità ricircolo d'aria?

È necessario aggiungere un filtro a carbone attivo (venduto separatamente) e assicurarsi che le aperture del coperchio camino interno siano orientate verso l'alto. Il kit di montaggio per ricircolo è disponibile come accessorio.

Cosa fare se la cappa non risponde più ai tasti?

Scollegare la cappa dall'alimentazione (spina o fusibile) per circa un minuto, poi ricollegarla. Se il problema persiste, contattare il servizio post-vendita.

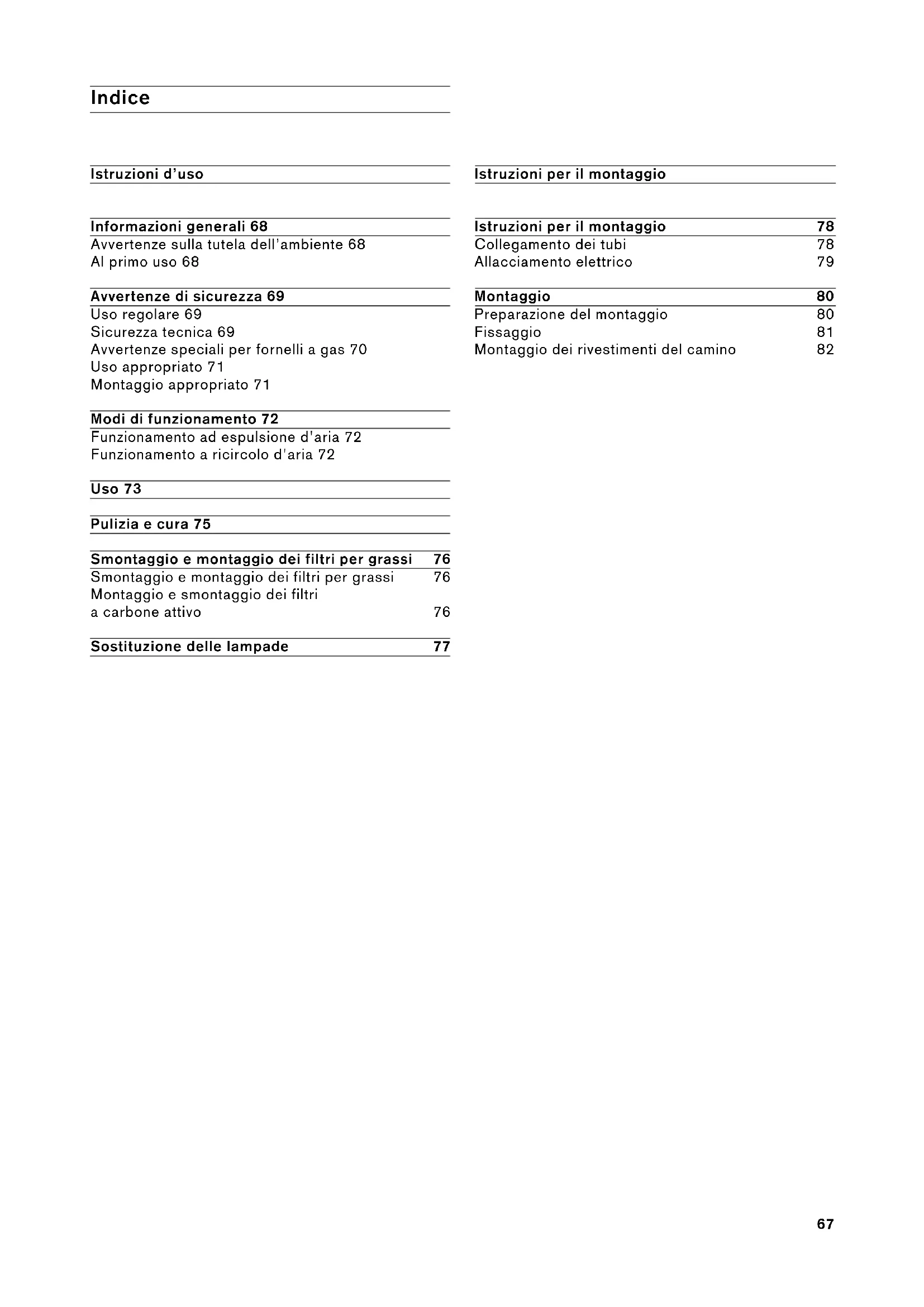

MANUALE UTENTE AW221190 GAGGENAU

Informazioni generali 68

Avvertenze sulla tutela dell'ambiente 68

Al primo uso 68

Avvertenze di sicurezza 69

Uso regolare 69

Sicurezza tecnica 69

Avvertenze speciali per fornelli a gas 70

Uso appropriato 71

Montaggio appropriato 71

Modi di funzionamento 72

Funzionamento ad espulsione d'aria 72

Funzionamento a ricircolo d'aria 72

Uso 73

Pulizia e cura 75

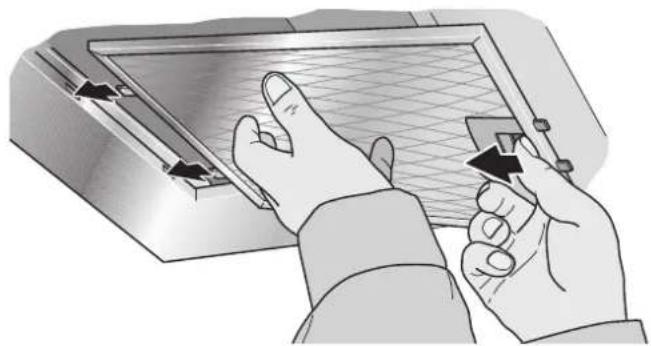

Smontaggio e montaggio dei filtri per grassi 76

Smontaggio e montaggio dei filtri per grassi 76

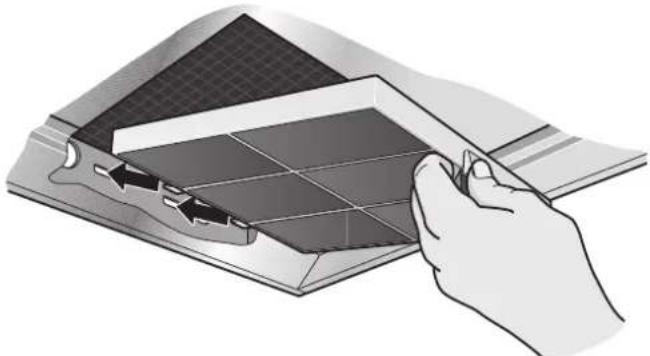

Montaggio e smontaggio dei filtri a carbone attivo 76

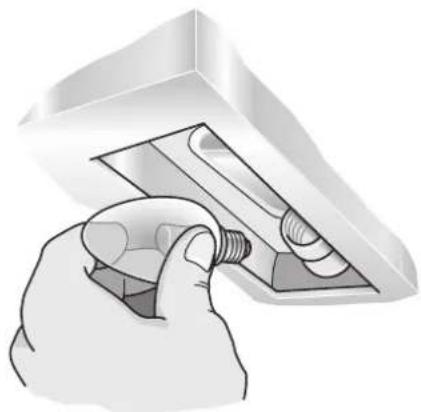

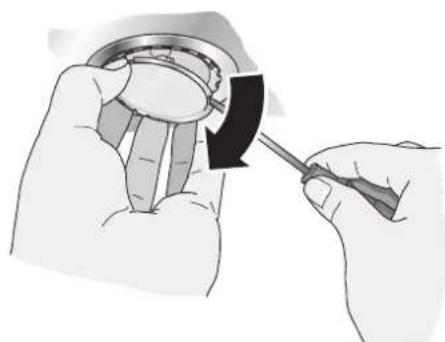

Sostituzione delle lampade 77

Istruzioni per il montaggio

Istruzioni per il montaggio 78

Collegamento dei tubi 78

Allacciamento elettrico 79

Montaggio 80

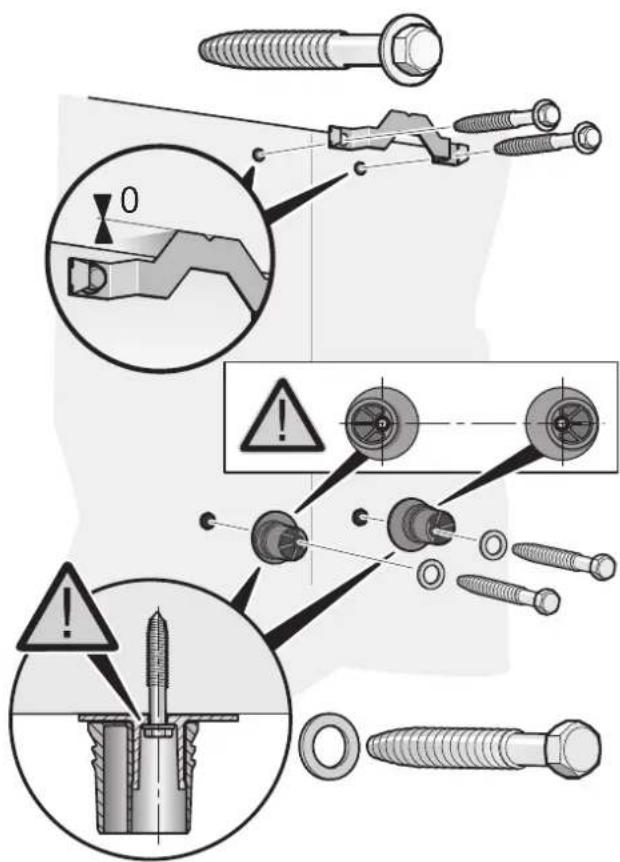

Preparazione del montaggio 80

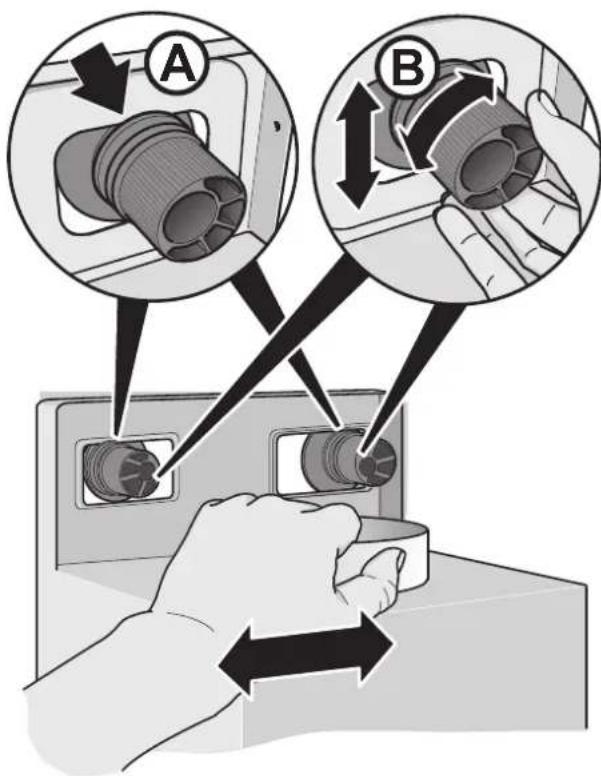

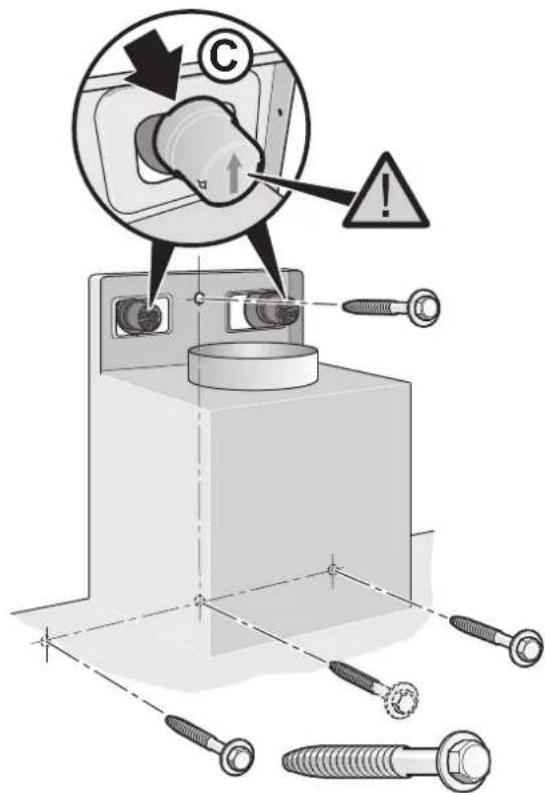

Fissaggio 81

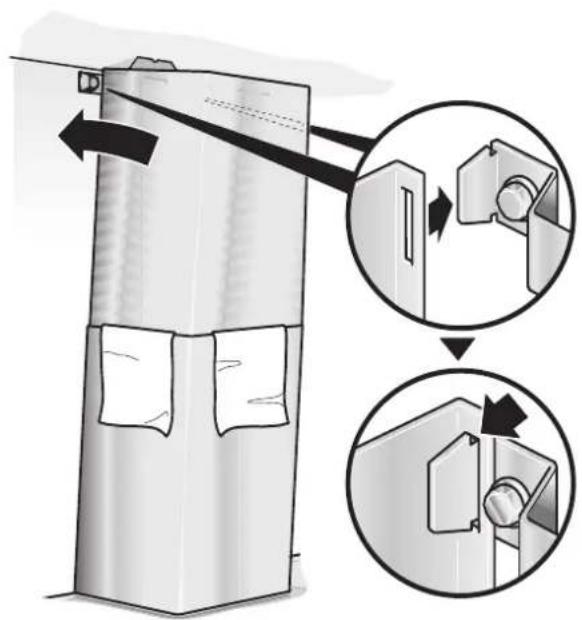

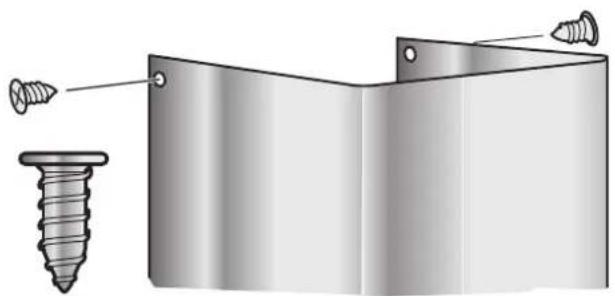

Montaggio dei rivestimenti del camino 82

Avvertenze sulla tutela dell'ambiente

Smaltimento dell'imballaggio di trasporto

L'imballaggio ha protetto il vostro nuovo apparecchio nel trasporto fino a voi. Tutti i materiali impiegati sono compatibili con l'ambiente e riciclabili. Preghiamo di collaborare smaltendo l'imballaggio in modo ecologico.

⚠ PERICOLO DI LESIONI!

Le parti dell'imballaggio possono essere pericolose per i bambini. Custodire perciò queste parti fuori della portata dei bambini.

Rottamazione dell'apparecchio dismesso

Gli apparecchi dismessi non sono rifiuti senza valore! Mediante uno smaltimento compatibile con l'ambiente possono essere recuperate materie prime preziose.

Questo apparecchio è contrassegnato conformemente alla Direttiva europea 2002/96/CEE - Rifiuti di apparecchiature elettriche ed elettroniche (waste electrical

La direttiva prescrive il quadro normativo per un ritiro e riciclaggio degli apparecchi dismessi valido in tutta l'UE. Prima di rottamare l'apparecchio dismesso, renderlo inservibile.

Non gettare assolutamente l'apparecchio dismesso nei rifiuti non riciclabili!

Chiedere informazioni sulle attuali vie di smaltimento al proprio rivenditore specializzato oppure alla propria amministrazione comunale.

Provvedere affinché l'apparecchio dismesso sia conservato fuori della portata dei bambini fino alla rottamazione.

Al primo uso

Nota: questo libretto d'istruzioni è valido per diversi modelli. È possibile che siano descritti alcuni particolari di dotazione, che non riguardano questo apparecchio.

Prima di mettere in funzione l'apparecchio nuovo, leggere con attenzione ed interamente le istruzioni per l'uso. Esse contengono informazioni importanti per la vostra sicurezza, nonché per l'uso e la cura dell'apparecchio.

Conservare con cura il libretto d'istruzioni per l'uso ed il montaggio e consegnarlo ad un eventuale successivo proprietario dell'apparecchio.

Guasti

Se nel display compare una F:

• Vedi capitolo "Uso".

Se la cappa aspirante non risponde al comando:

- Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali domande o di guasti, rivolgersi al servizio assistenza clienti.

(Vedi elenco dei centri di assistenza clienti).

In caso di chiamata si prega di indicare:

E-Nr.

FD

I numeri sono sulla targhetta porta-dati visibile, dopo la rimozione dei filtri per grassi, nell'interno della cappa aspirante.

Annotare i numeri nei campi qui sopra.

Uso regolare

• Questa cappa aspirante è conforme alle prescritte norme di sicurezza. Un uso incompetente può causare danni a persone o beni materiali.
• Impiegare la cappa aspirante esclusivamente per l'uso domestico. Il costruttore non risponde dei danni causati da impiego improprio o da uso errato.
• Il costruttore non può essere chiamato a rispondere di danni, che siano da attribuire all'inosservanza delle avvertenze di sicurezza.

PERICOLO DI LESIONI!

Vietare ai bambini di giocare con la cappa aspirante. L'uso dell'apparecchio è sempre vietato ad adulti e bambini nei casi seguenti,

• se impediti fisicamente o mentalmente,
• oppure se non sono in possesso di conoscenze ed esperienza per usare l'apparecchio correttamente ed in sicurezza.

Sicurezza tecnica

La cappa aspirante ha lasciato la fabbrica in perfetto stato. Controllare tuttavia l'apparecchio prima del montaggio alla ricerca di eventuali danni visibili. Se è danneggiato, è vietato metterlo in funzione!
Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.
- Il montaggio (incluso l'allacciamento elettrico), la manutenzione o riparazione della cappa aspirante devono essere eseguiti solo da un tecnico specializzato. In ogni caso deve essere possibile togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza!

Il montaggio, la manutenzione o riparazione incompetenti possono causare considerevoli pericoli per l'utente, dei quali il costruttore non risponde.
- Le modifiche apportate alla struttura elettrica o meccanica sono pericolose e perciò vietate! Esse possono provocare anche il malfunzionamento della cappa aspirante.

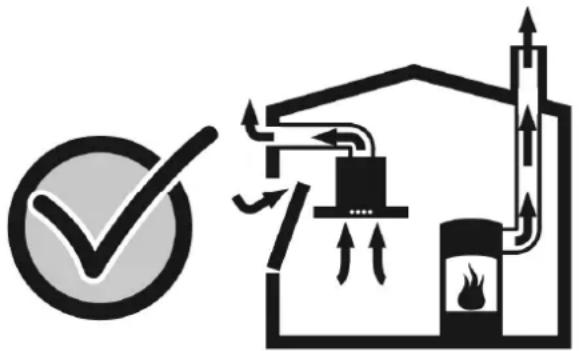

Impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna

- Focolari dipendenti dall'aria interna sono ad es. apparecchi di riscaldamento funzionanti a gas, petrolio, legna o carbone, scaldacqua istantanei, scaldabagni, piani di cottura oppure forni, che per la combustione utilizzano l'aria dell'ambiente d'installazione della cappa aspirante, ed i cui gas di scarico vengono scaricati all'esterno attraverso un camino.

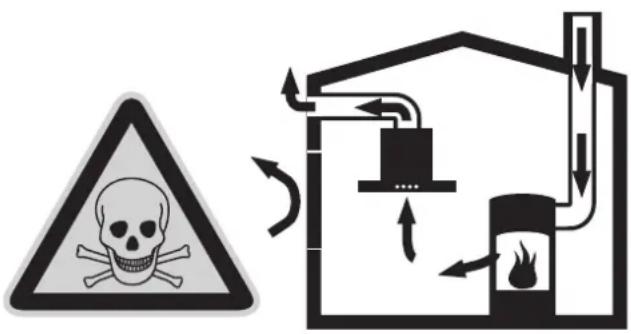

PERICOLO D'INTOSSICAZIONE

In caso di impiego contemporaneo della cappa aspirante e di un focolare dipendente dall'aria interna sussiste pericolo d'intossicazione a causa di gas di combustione di riflusso, aspirati dalla cappa.

- Un uso privo di pericolo è possibile se la depressione nell'ambiente d'installazione del focolare non supera 4 Pa (0,04 mbar). Questo si può ottenere se l'aria necessaria per la combustione può affluire attraverso aperture non chiudibili, ad es in porte, finestre, in collegamento con una cassetta murale di alimentazione/scarico dell'aria oppure mediante altre soluzioni tecniche.

• È quindi necessario garantire sempre una sufficiente alimentazione dell'aria.
• Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: nella valutazione si deve sempre considerare l'insieme della ventilazione totale dell'abitazione. Per la valutazione consultare la competente autorità.

Se la cappa aspirante viene impiegata esclusivamente in funzionamento a ricircolo d'aria, l'uso è possibile senza limitazione.

Avvertenze speciali per fornelli a gas

• In caso di montaggio sopra fornelli a gas, osservare le pertinenti disposizioni di legge nazionali (ad es. in Germania: Regole Tecniche per Impianti a Gas TRGI).
• Osservare le norme ed istruzioni di montaggio rispettivamente valide del costruttore dell'apparecchio a gas.
• Tenere presente che la cappa aspirante può essere montata con solo un lato a contatto diretto con un mobile alto o una parete. Altrimenti sussiste il pericolo di accumulo di calore. La distanza dal muro o dal mobile alto deve essere almeno 50 mm.

⚠️ Pericolo di ustioni

Non accendere contemporaneamente più di 2 fornelli a gas per un periodo superiore a 15 minuti al massimo carico termico. A causa dell'effetto del calore, vi è pericolo di scottature in caso di contatto con le superfici della carcassa!

• Tenere presente che un bruciatore grande con più di 5 kW (Wok) di potenza corrisponde alla potenza di due bruciatori a gas.
• La cappa aspirante può essere danneggiata dal forte effetto di calore.
• Non usare mai un fornello a gas senza stoviglie sovrapposte. Regolare la fiamma in modo che non sporga oltre il fondo delle stoviglie da cucina.

Uso appropriato

• Alla prima messa in funzione pulire con cura la cappa aspirante.
• Prima di ogni pulizia e manutenzione togliere tensione alla cappa aspirante estraendo la spina di alimentazione oppure disinserendo il dispositivo di sicurezza.

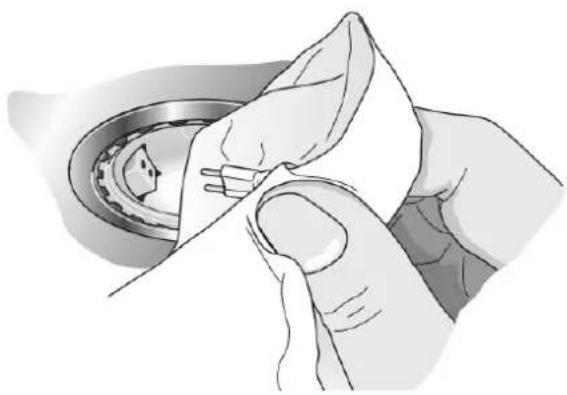

• Le lampade (specialmente lampade alogene) si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente!
• Prima di ogni sostituzione di lampade, togliere tensione alla cappa aspirante e lasciare raffreddare le lampade!
• Usare la cappa aspirante solo con le lampade montate.
• Accendere sempre la cappa aspirante quando si usa un fornello. Se la cappa aspirante non viene accesa può formarsi acqua di condensazione. Questa può causare danni di corrosione all'apparecchio.
  • Non deporre oggetti sulla cappa aspirante.

Non fiammeggiare alimenti sotto la cappa aspirante né lavorare a fiamma scoperta. La cappa aspirante accesa attira la fiamma nel filtro. I depositi di grasso nel filtro possono causare un incendio!

• Sorvegliare le pentole, i tegami e gli apparecchi per frittura quando si preparano alimenti con olio e grassi, ad es. patatine fritte. L'olio o i grassi surriscaldati possono facilmente incendiarsi!
• Un pericolo d'incendio si previene pulendo regolarmente i filtri per grassi e sostituendo tempestivamente il filtro a carbone attivo.
• Non usare mai la cappa aspirante senza filtri per grassi.

Montaggio appropriato

• Osservare le istruzioni del costruttore dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante sovrapposta.
  Se il costruttore dell'apparecchio di cottura non prescrive distanze di sicurezza maggiori, vale una distanza minima:

- fra i fornelli elettrici ed il bordo inferiore della cappa aspirante di 550 mm, fig.1.

- fra i fornelli a gas (bordo superiore del la griglia d'appoggio pentola) ed il bordo inferiore della cappa aspirante di 650 mm, fig.1.

Se si usano fornelli diversi, vale la maggiore delle distanze indicate.
- La larghezza della cappa aspirante deve corrispondere alla larghezza del piano di cottura.
- Sopra un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (ad es. scintille volanti), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non amovibile e vengono rispettate le norme nazionali specifiche. Questa limitazione non è valida per le cucine a gas ed i piani di cottura a gas.
- Per evitare danni al piano di cottura, coprirlo durante il montaggio della cappa aspirante.

Modi di funzionamento

La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria. Funzionamento ad espulsione d'aria è l'impostazione di serie.

Funzionamento ad espulsione d'aria

L'aria aspirata viene depurata dai filtri per grassi e scaricata all'aperto tramite un sistema di tubi.

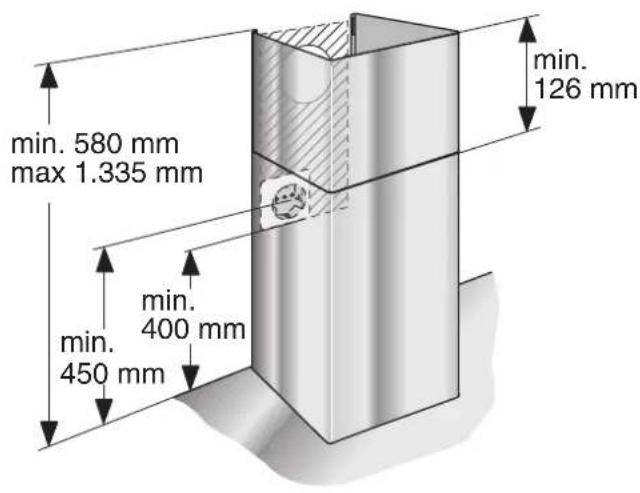

Dimensioni dell'apparecchio ad espulsione d'aria

Funzionamento a ricircolo d'aria

L'aria aspirata viene depurata dai filtri per grassi e da un filtro a carbone attivo ed immessa nuovamente nella cucina.

Per fissare gli odori nel funzionamento a ricircolo d'aria deve essere montato un filtro a carbone attivo (vedi "Smontaggio e montaggio dei filtri per grassi").

Il set di montaggio completo ed i filtri di ricambio sono disponibili nel commercio specializzato, presso il servizio assistenza clienti eppure nell'Online-Shop. Il numero di accessorio è indicato alla fine di questo libretto d'istruzioni.

La presa elettrica deve essere applicata almeno 170 mm sotto il soffitto.

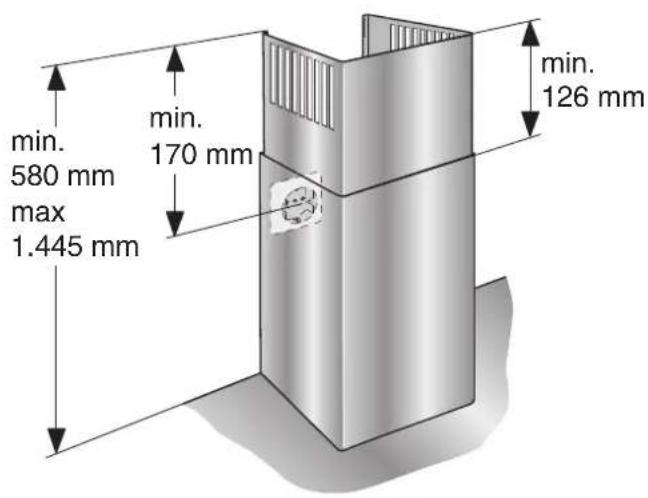

Dimensioni dell'apparecchio a ricircolo d'aria

min. 580 mm max 1.445 mm min. 170 mm min. 126 mm

Uso

Per eliminare nel modo più efficace i vapori di cottura:

• Accendere la cappa aspirante all'inizio della cottura.
• Spegnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

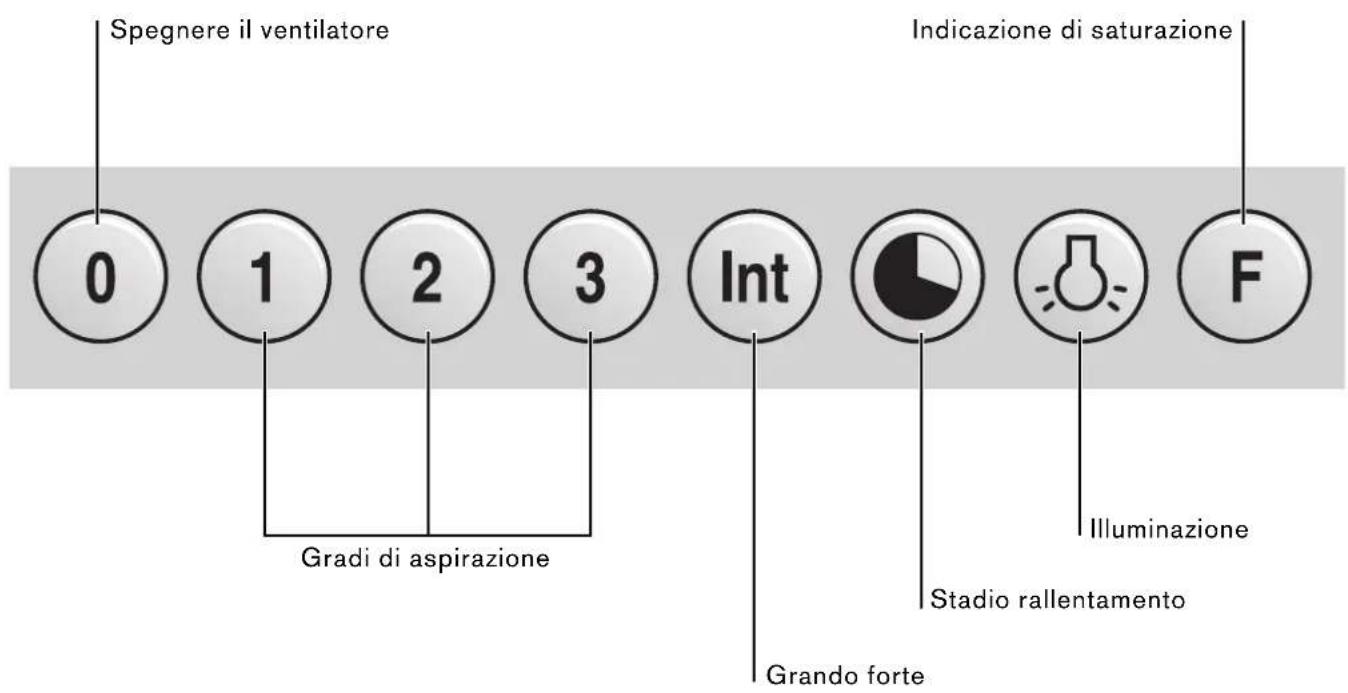

Spegnere il ventilatore Indicazione di saturazione 0 1 2 3 Int Int F Gradi di aspirazione Illuminazione Stadio rallentamento Grando forte

Accendere il ventilatore:

Premere il tasto 1, 2, 3 oppure Int.

Spegnere il ventilatore:

Premere il tasto 0.

Grado forte

con il grado forte si raggiunge la massima potenza. Questa ènecessaria per breve tempo.

• Durante le fritture nelle padelle scoperte si consiglia di attivare il tasto Int per l'aspirazione intensa.
  Se avete acceso la cappa attivando diretamente l'aspirazione intensa, questa verrà disattivata automaticamente dopo 5 minuti.
  Se invece avete premuto il tasto Int mentre la cappa era attivata allo stadio 1, 2 o 3, il dispositivo elettronico ritorna dopo 5 minuti allo stadio di ventilazione preselezionato.
• Per terminare lo stadio ,intenso' prima dei 5 minuti, premete il tasto 0 („Motore spento“) oppure uno relativo ad un altro stadio. La funzione di aspirazione della cappa può essere chiaramente disattivata in qualsiasi momento digitando il tasto 0 (“motore spento”).

Funzioni speciali

Durata dell'aspirazione intensa:

Premendo contemporaneamente i tasti Int e 1, 2 oppure 3 è possibile impostare e memorizzare la durata di aspirazione intensa a 3, 5 o 10 minuti; impostazione standard: cinque minuti, ossia combinazione dei tasti Int/2.

Stadio rallentamento:

- Il rallentamento può essere attivato in qualsiasi stadio. Premete prima il tasto desiderato 1, 2, 3 oppure Int e confermate con ⚙

Il tempo di rallentamento è, in tutti gli stadi, di dieci minuti. Al termine di questi dieci minuti la ventilazione si spegne automaticamente, mentre la luce resta accesa.

Intervallo:

- Una particolarità di quest'apparecchio è rappresentata dall'intervallo. Si tratta di una attivazione automatica periodica della ventilazione di risp. cinque minuti ogni ora. Questa funzione può essere attivata premendo contemporaneamente i tasti 0 e, a seconda dell'intensità di aspirazione desiderata, 1, 2 o 3.

Questo modo operativo viene indicato dall'accensione intermittente del tasto congiuntamente all'indicazione del relativo stadio.

L'intervallo viene spento con il tasto 0.

Illuminazione:

• Per accendere e spegnere, premete brevemente il pulsante
  L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.
  Regolazione della luminosità: Mantenete premuto il pulsante finché non è stata raggiunta la luminosità desiderata.

Indicazione di saturazione: F

La spia del filtro F comincia a lampeggiare dopo 30 ore di esercizio, segnalando che i filtri devono essere puliti. Chiaramente questi possono essere puliti anche se la spia non lampeggia.
- Per spegnere la spia di saturazione premere il pulsante F.

⚠ PERICOLO DI LESIONI!

Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere acquistati tramite la linea verde oppure l'Online-Shop (vedi copertina).

Superfici dell'apparecchio

Nota: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

• Le superfici dell'apparecchio e gli elementi di comando sono sensibili ai graffi. Osservare perciò le seguenti istruzioni per la pulizia:
• Evitare la pulizia della cappa aspirante con panni asciutti, spugne dure che lasciano graffi, prodotti abrasivi e con pulitori contenenti sabbia, soda, acidi, cloruro o altri prodotti corrosivi.
• Pulire le superfici dell'apparecchio e gli elementi di comando solo con un panno morbido, umido, detergente liquido per stoviglie o con un pulitore delicato per vetri.
• Non asportare graffiando lo sporco essiccato, ma ammorbidirlo con un panno umido.
• Pulire con precauzione la zona degli elementi di comando, per evitare la penetrazione di umidità nei circuiti elettronici.

Nota: Pulire le superfici in acciaio inox solo nel senso di lucidatura!

Non usare pulitori per acciaio per i pulsanti di comando!

Avvertenza sulla cura dell'apparecchio

- Idonei prodotti per la pulizia e la cura dell'apparecchio possono essere ordinati tramite il numero verde oppure l'Online-Shop (vedi copertina).

Filtri per grassi metallici

• I filtri per grassi metallici trattengono i grassi dei vapori di cucina.
• I filtri piani sono costituiti da metallo incombustibile.

PERICOLO D'INCENDIO

A causa della progressiva saturazione dei filtri con residui grassi, aumenta la loro infiammabilità. Inoltre può essere pregiudicato il buon funzionamento della cappa aspirante.

• Mediante una tempestiva pulizia dei filtri per grassi metallici si previene il pericolo d'incendio.
• Al lavaggio dei filtri per grassi rimuovere anche con un panno umido i depositi di grassi dalle parti accessibili della carcassa.

Lavaggio dei filtri per grassi metallici ...

- Con un funzionamento normale (da 1 a 2 ore al giorno), i filtri per grassi metallici devono essere lavati 1 volta al mese.

... in lavastoviglie

• I filtri per grassi metallici possono essere lavati in lavastoviglie. Con questo lavaggio possono verificarsi leggere alterazioni di colore, che tuttavia non hanno alcuna influenza sull'efficienza dei filtri per grassi.
• I filtri devono giacere liberi nella lavastoviglie. Essi non devono essere bloccati tra altre stoviglie.

Nota: non lavare con altre stoviglie i filtri per grassi metallici molto saturi di grassi.

... a mano

• Per un lavaggio manuale ammorbidire i filtri per grassi in una soluzione di acqua e detersivo ben calda, spazzolarli, sciacquarli bene e lasciarli sgocciolare.
• Non usare detergenti corrosivi, contenenti acidi o soluzioni alcaline.
• In caso di sporco particolarmente resistente, consigliamo la pulizia con uno speciale spray solvente per grassi. Questo può essere ordinato tramite l'Online-Shop.

Smontaggio e montaggio dei filtri

per grassi

⚠ PERICOLO DI LESIONI!

Prima di smontare e montare i filtri per grassi osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

Smontaggio e montaggio dei filtri per grassi

1 Aprire il fermo ed abbassare i filtri per grassi.

Ciò facendo, con la mano libera sostenere sotto i filtri per grassi.

(in apparecchi con aspirazione marginale)

2 Pulire i filtri per grassi.
3 Inserire di nuovo i filtri per grassi puliti.

Filtro a carbone attivo

• I filtri a carbone attivo fissano gli odori nel funzionamento a ricircolo d'aria.
  Nell'uso normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 2 volte all'anno.
• Acquistare il filtro a carbone attivo nel commercio specializzato, presso il servizio assistenza clienti o tramite l'Online-Shop (vedi "Accessori speciali"). Usare solo filtri originali.
• I filtri a carbone attivo non contengono sostanze nocive. Essi possono essere smaltiti con i rifiuti domestici.

Montaggio e smontaggio dei filtri a carbone attivo

1 Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").

2 Inserire il filtro a carbone attivo.
3 Innestare la linguetta.
4 Inserire di nuovo i filtri per grassi (vedi "Smontaggio e montaggio dei filtri per grassi metallici").

Sostituzione delle lampade

• Prima di sostituire le lampade osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!
  La descrizione della sostituzione lampade è valida per molti modelli dell'apparecchio.

Nota: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza.

Sostituzione delle lampade alogene

⚠ PERICOLO DI LESIONI!

Le lampade alogene si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste anche qualche tempo dopo averle spente!

• Le lampadine difettose devono essere sostituite immediatamente, per evitare il sovraccarico sulle altre lampade.
• Prima della sostituzione, le lampade alogene devono essersi completamente raffreddate.

1 Rimuovere con precauzione, con un attrezzo idoneo, l'anello della lampada.

2 Sostituire la lampada difettosa con una nuova dello stesso tipo e di uguale wattaggio (vedi targhetta porta-dati).

Nota: non toccare con le dita il vetro le lampade alogene durante l'inserimento. Inserire perciò la lampada afferrandola con un panno pulito.

3 Inserire di nuovo il coperchio della lampada.
4 Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

Sostituzione delle lampade ad incandescenza

⚠ PERICOLO DI LESIONI!

Le lampade ad incandescenza si surriscaldano durante il funzionamento. Un pericolo di ustioni sussiste ancora qualche tempo dopo averle spente!

- Prima della sostituzione lasciare raffreddare completamente le lampade ad incandescenza.

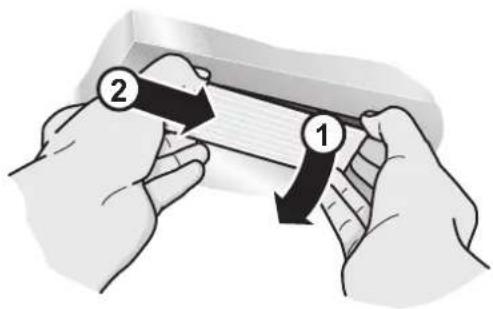

1 Staccare leggermente il coperchio della lampada.
2 Spingere il soperchio della lampada verso il centro dell'apparecchio.

3 Sostituire la lampada difettosa con una nuova dello stesso tipo e di uguale wattaggio (vedi targhetta porta-dati).

4 Inserire di nuovo il coperchio della lampada.
5 Ripristinare l'alimentazione elettrica inserendo la spina di alimentazione oppure il dispositivo di sicurezza.

Nota: se l'illuminazione non funziona, controllare se le lampade sono inserite correttamente.

- Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!

Funzionamento ad espulsione d'aria

L'aria di espulsione viene inviata verso l'alto all'esterno attraverso un pozzo di ventilazione, oppure direttamente all'aperto attraverso un muro esterno.

Nota: l'aria espulsa non deve essere immessa né in un camino per fumi o gas di scarico funzionante, né in un pozzo destinato allo scarico d'aria di locali d'installazione di focolari.

Se l'aria di scarico deve essere immessa in un camino per fumi o gas di scarico non attivo, è necessario chiedere l'autorizzazione della competente autorità di sorveglianza.
- Nell'espulsione di aria di scarico, osservare le norme ufficiali e di legge (ad es. regolamenti edilizi territoriali).
Se l'aria di scarico viene espulsa attraverso il muro esterno, utilizzare una cassetta murale telescopica.

La cappa aspirante raggiunge la sua efficienza ottimale mediante:

• un tubo di scarico breve, rettilineo e
• un diametro del tubo possibilmente grande.
  Se non fosse possibile evitare curve, utilizzare curve con raggio possibilmente grande.

Nota: l'impiego di tubi di scarico aria lunghi, ruvidi, di molte curve o diametri di tubo inferiori a 150 mm, comporta una riduzione della potenza ottimale e un aumento del rumore.

• Per installare il tubo di scarico aria utilizzare solo tubi rigidi o flessibili in materiale ininfiammabile.
• Il costruttore delle cappe aspiranti declina ogni responsabilità per reclami attribuibili a progettazione ed esecuzione della tubazione di scarico.

Collegamento dei tubi

• Il diametro dei tubi di scarico non dovrebbe essere inferiore a 150 mm.
• Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque almeno di 120 mm.
• I canali piatti devono avere una sezione trasversale interna equivalente ai tubi tondi. Essi non devono presentare deviazioni ad angolo stretto.

∅ 150 mm ca. 177 cm²

∅ 120 mm ca. 113 cm ^4

- In caso di diversi diametri del tubo: utilizzare nastri di tenuta.

Collegamento del tubo dell'aria di scarico ∅ 150 mm (grandezza consigliata)

- Fissare il tubo dell'aria di scarico direttamente sul raccordo dell'aria ed ermetizzarlo adeguatamente. Se si utilizza un tubo di alluminio, distendere prima la zona di giunzione.

Collegamento del tubo dell'aria di scarico ∅ 120 mm

• Fissare il riduttore direttamente sul raccordo dell'aria.
• Fissare il tubo di scarico aria al riduttore.
• Ermetizzare adeguatamente i due punti di collegamento.

Allacciamento elettrico

• Prima dell'allacciamento elettrico, osservare assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"!
  La cappa aspirante deve essere allacciata solo da un elettricista qualificato, che conosca le norme della competente azienda di fornitura dell'energia elettrica.

⚠ PERICOLO DI LESIONI!

Se il cavo di collegamento della cappa aspirante è danneggiato, per evitare pericoli, deve essere sostituito dal costruttore, dal suo servizio assistenza clienti o da una persona in possesso di simile qualificazione.

Collegare la cappa aspirante solo ad una presa con contatto di terra installata a norma.
- Installare la presa con contatto di terra possibilmente dietro il rivestimento del camino.

- La presa con contatto di terra deve essere collegata tramite un proprio circuito.

- Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

In caso di necessità del collegamento fisso

• Sul lato impianto deve essere previsto un dispositivo di separazione. Come dispositivo di separazione sono validi interruttori con un'apertura fra i contatti superiore a 3 mm e disinserzione su tutti i poli. Fanno parte di questi gli interruttori automatici, i fusibili ed i contattori.

Dati elettrici

I dati di allacciamento necessari sono riportati sulla targhetta porta-dati visibile, dopo la rimozione del filtro per grassi, nell'interno della cappa aspirante.

Lunghezza del cavo di allacciamento: ca. 1,30 m.

Questa cappa aspirante è conforme alle norme di soppressione radiodisturbi CE.

Montaggio

La cappa aspirante è prevista per il montaggio a muro.

Nell'installazione prestare anche attenzione ad eventuali accessori speciali da montare.
- Attenzione alla distanza minima fra piano di cottura e cappa aspirante (vedi "Avvertenze di sicurezza")!
- Attenzione a non danneggiare le delicate superfici!

Preparazione del muro

⚠️ PERICOLO DI LESIONI, PERICOLO DI DANNI MATERIALI

Prima di trapanare fori, controllare se nel luogo di montaggio previsto passano sotto traccia condutture elettriche o di altri impianti.

• Il muro deve essere piano e verticale.
  Le viti ed i tasselli in dotazione sono idonei per muri massicci. Per altre strutture murarie (ad es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso) usare mezzi di fissaggio adeguati.
  Prestare attenzione alla sufficiente portata del muro.
• Prestare attenzione che la profondità dei fori corrisponda alla lunghezza delle viti.
  • Provvedere alla solida tenuta dei tasselli.

Peso max.: 40 kg.

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Preparazione del montaggio

1 Tracciare sul muro una linea mediata dal soffitto al bordo inferiore della cappa aspirante.
2 Con l'aiuto dell'acclusa dima, tracciare le posizioni per le viti e, per un aggancio più facile, il contorno della zona di sospensione. Il bordo inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
3 Trapanare 2 fori per la sospensione della cappa aspirante e 2 fori per la squadra di arresto del rivestimento del camino, tutti con ø 8 mm, ed inserire i tasselli a paro con il muro.
4 Avvitare la squadra di arresto per il rivestimento del camino.

5 Avvitare le sospensioni per la cappa aspirante: a mano max. 3 Nm.

Attenzione alla corretta posizione delle rondelle e delle sospensioni!!

Sospensione e livellamento

1 Staccare il film protettivo della cappa aspirante prima dietro e, dopo il montaggio, completamente.

2 Appendere la cappa aspirante in modo che dietro s'innesti saldamente nelle sospensioni. Ⓐ.

3 Portare la cappa aspirante in posizione orizzontale ruotando le sospensioni.

Se necessario la cappa aspirante può essere spostata verso destra o sinistra Ⓑ.

Viti di sicurezza e cappucci di sicurezza

1 Tracciare i fori per le viti di sicurezza. Rimuovere la cappa aspirante, trapanare i fori per le viti di sicurezza ed inserire i tasselli a paro con il muro.

2 Appendere la cappa aspirante ed avvitare saldamente le viti di sicurezza.

3 Applicare sulle sospensioni i cappucci di sicurezza con la freccia rivolta in alto, spingendoli finché non si sente lo scatto di arresto ©.

⚠ PERICOLO DI LESIONI!

Controllare assolutamente che tutte le viti di sicurezza ed i cappucci di sicurezza siano montati saldamente.

4 Collegare i tubi (vedi "Collegamento dei tubi").

5 Eseguire l'allacciamento elettrico (vedi "Allacciamento elettrico").

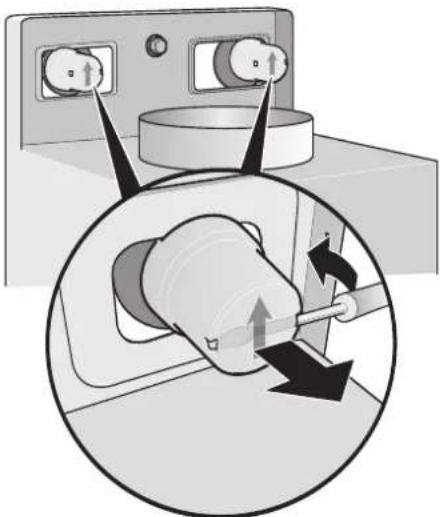

Smontaggio dei cappucci di sicurezza

Per lo smontaggio rimuovere i cappucci di sicurezza delle sospensioni con un attrezzo idoneo, ad es. con un cacciavite a lama piatta.

Montaggio dei rivestimenti del camino

⚠ PERICOLO DI LESIONI!

Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare guanti protettivi.

1 Separare i rivestimenti del camino. A tal fine staccare il nastro adesivo.
2 Staccare il film protettivo sui due rivestimenti del camino.
3 Inserire un rivestimenti del camino nell'altro.

Nota: nell'inserimento evitare graffi, ad esempio mettendo la dima di montaggio come protezione sul bordo del rivestimento esterno.

• Attenzione alla posizione delle fessure nel rivestimento del camino!
• Funzionamento ad espulsione d'aria:

fessura del rivestimento interno del camino in basso.

- Funzionamento a ricircolo d'aria: fessura del rivestimento interno del camino in alto.

4 Mettere i rivestimenti del camino sulla cappa aspirante, spingere in alto il rivestimento interno ed agganciarlo a sinistra e a destra alla squadra di arresto.

5 Avvitare il rivestimento del camino interno con 2 viti lateralmente alla squadra d'arresto.

Superficies del aparato
