MANUALE UTENTE SBY98 SANITAS

1. Introduzione....30
2. Spiegazione dei simboli 30
3. Uso conforme....31
4. Avvertenze....31
5. Descrizione dell'apparecchio 32
6. Messa in funzione 33
7. Funzionamento....34
8. Dati tecnici....36
9. Informazioni importanti sul babyphone....36
10. Conservazione e cura....36
11. Smaltimento 37
12. Che cosa fare in caso di problemi?......37

Leggere attentamente le presenti istruzioni per l'uso, conservarle per impieghi futuri, renderle accessibili ad altri utenti e attenersi alle indicazioni.

Fornitura

• Telecamera
• Supporto
  • Monitor con base di appoggio
  • 2 alimentatori con spina
• Batteria ricaricabile agli ioni di litio
  • Le presenti istruzioni per l'uso

1. Introduzione

Funzioni dell'apparecchio

Questo babyphone video consente di tenere sempre il bambino sotto sorveglianza mentre si svolgono attività in locali (o ad es. in giardino) diversi da quello in cui riposa. I 16 canali garantiscono un collegamento il più possibile non disturbato e sicuro.

L'apparecchio dispone delle seguenti funzioni:

- Videosorveglianza

- Funzione di visione notturna a infrarossi

- Funzione ECO/Modalità di risparmio energetico

- Segnalazione acustica in caso di superamento della distanza o di disturbi nel collegamento

• Portata fino a 200 m in campo libero

2. Spiegazione dei simboli

Nelle istruzioni per l'uso vengono utilizzati i seguenti simboli:

Avvertenza Segnalazione di rischi di lesioni o pericoli per la salute

Attenzione Segnalazione di rischi di possibili danni all'apparecchio.

Nota Indicazione di importanti informazioni

3. Uso conforme

Avvertenza

• Utilizzare l'apparecchio solo per sorvegliare il bambino quando non è possibile controllarlo direttamente. La responsabilità ultima della supervisione del bambino spetta in ogni caso ai genitori.
• Qualsiasi uso non conforme comporta un pericolo.

4. Avvertenze

Nota per la modalità ECO

Con la modalità ECO è possibile ridurre la trasmissione tra l'unità del bambino e quella dei genitori mentre il bambino è tranquillo, in modo da tutelarlo e non sottoporlo a radiazioni non necessarie. Prima di attivare la modalità ECO, verificare che la trasmissione non sia disturbata. Tenere presente che in modalità ECO non si riceve un avviso se si è fuori dalla portata oppure se l'unità del bambino si spegne a causa della mancanza di alimentazione.

Norme di sicurezza

Pericolo:

• Tenere l'apparecchio e l'alimentatore lontano dalla portata dei bambini per evitare il rischio di strangolamento e lesioni.
• Tenere le parti piccole fuori dalla portata dei bambini.

• Tenere lontani i bambini dal materiale d'imballaggio (pericolo di soffocamento).

• Non posizionare mai la videocamera nel lettino o a portata di mano del bambino.

• Posizionare la videocamera a 1,5 metri dal bambino per proteggerlo il più possibile dall'elettrosmog e ridurre al minimo eventuali disturbi sonori.
• Accertarsi che i cavi siano fuori dalla portata del bambino.
• L'apparecchio è destinato solo a uso domestico/privato e non commerciale.
• Prima di utilizzare gli apparecchi, assicurarsi sempre che funzionino in modo corretto e, in caso di utilizzo di una batteria ricaricabile per il monitor, che la stessa sia sufficientemente carica.
• Non immergere mai gli apparecchi in acqua. Non sciacquarli mai sotto l'acqua corrente.
  • Non utilizzare mai gli apparecchi in luoghi umidi.
  • Non coprire gli apparecchi con asciugamani o coperte.
• Utilizzare esclusivamente gli alimentatori con spina compresi nella fornitura.
• Non tirare il cavo per estrarre l'alimentatore dalla presa.
• Questo apparecchio può essere utilizzato da ragazzi di età superiore a 8 anni e da persone con ridotte capacità fisiche, percettive o mentali, o non in possesso della necessaria esperienza e conoscenza, esclusivamente sotto supervisione oppure se sono stati istruiti in merito alle misure di sicurezza e comprendono i rischi ad esse correlati.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione a cura dell'utente non devono essere esegui te da bambini, a meno che non siano sorvegliati.
• Non tirare, torcere e piegare il cavo di alimentazione.
• Estrarre la spina in caso di malfunzionamenti, prima della pulizia, dopo l'operazione di ricarica e quando l'apparecchio non è in uso.
• L'apparecchio e l'alimentatore non devono venire a contatto con superfici calde o con oggetti con spigoli vivi.

- Non utilizzare moduli aggiuntivi non raccomandati dal produttore o non proposti come accessori.

Indicazioni generali

• Prima di inoltrare eventuali reclami, testare la batteria ricaricabile e se necessario sostituirla.
• Le riparazioni possono essere effettuate solo dal Servizio clienti o da rivenditori autorizzati. Non aprire o riparare personalmente l'apparecchio per non comprometterne il corretto funzionamento. In caso contrario la garanzia decade.
• Per ulteriori domande sull'utilizzo delle apparecchiature, rivolgersi al proprio rivenditore o al Servizio clienti.

5. Descrizione dell'apparecchio

Panoramica

Telecamera

1. Pulsante On/Off
2. Pulsante di collegamento
3. Presa di corrente USB
4. Pulsante Reset
5. Supporto

1 5

2 7 3 4

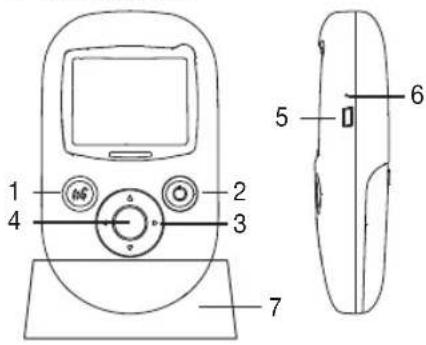

Monitor

1. Funzione parla/ascolta
   2.PulsanteOn/Off

Nel menu: funzione „Indietro“ (ESC)

1. Pulsanti freccia (su, giù, sinistra, destra)
2. Pulsante OK/Menu
3. Presa di corrente USB
4. Foro Reset
5. Base di appoggio

1 2 3 4 5 6 7

Descrizione del display

1. Forza del segnale
2. Orecchio = trasmissione audio del bebè; bocca = funzione parla/ascolta attivata
3. Numero di canale
4. Stato della batteria

1 2 3 CH1 4

6. Messa in funzione

Telecamera

• Collegare la videocamera con l'alimentatore a una presa di corrente.
• Posizionare quindi la videocamera sull'apposito supporto.

Al monitor possono essere collegate fino a 4 videocamere. È possibile ordinare altre videocamere (comprensive di alimentatore e supporto) con il seguente codice articolo 952.53 al relativo servizio di assistenza.

Monitor

È possibile utilizzare il monitor con batteria ricaricabile o alimentatore.

Funzionamento con alimentatore:

Collegare il monitor con l'alimentatore a una presa di corrente.

Funzionamento a batterie ricaricabili:

Prima di utilizzare il monitor per la prima volta senza corrente elettrica, è necessario caricare la batteria ricaricabile per minimo 8 ore, durante le quali è già possibile utilizzare l'apparecchio, ma con conseguente allungamento dell'operazione di ricarica.

La batteria ricaricabile può essere ricaricata sia con l'alimentatore collegato a una presa di corrente sia con un cavo USB collegato al computer. (Cavo USB non in dotazione)

Quando il livello di carica della batteria è basso viene emesso un segnale acustico.

Se il monitor è utilizzato con l'alimentatore e si verifica un'interruzione di corrente, il monitor passa al funzionamento a batteria ricaricabile. La durata della modalità standby dipende da quanto le batterie sono cariche.

- Posizionare la videocamera in modo che si trovi in una posizione elevata e distante da altri apparecchi che possono disturbare la trasmissione.

- Impostare l'angolo di ripresa girando la videocamera.

7. Funzionamento

- Tenere premuto il pulsante On/Off della videocamera per \~5 secondi.

- Tenere premuto il pulsante On/Off del monitor per \~3 secondi. Dopo qualche secondo sul display viene visualizzato un logo iniziale, e subito dopo le immagini trasmesse dalla videocamera. Se sul display non sono visualizzate immagini, verificare se l'alimentatore della videocamera è collegato a una presa elettrica.

• Se sono collegate più videocamere e si desidera passare da una videoca -mera all'altra, premere il pulsante freccia su o giù sul monitor.
• Per impostare il volume desiderato sul monitor, premere il pulsante freccia destra o sinistra durante il funzionamento dell'apparecchio.

Impostazioni

Sul monitor è possibile effettuare le seguenti impostazioni: Funzione zoom, spostamento immagine videocamera nella finestra dello zoom, allarme rumori, allarme movimento, luce notturna a infrarossi e impostazioni di sistema.
- Per aprire il menu delle impostazioni, accendere il monitor e premere il pulsante OK/Menu. Nella parte inferiore del monitor viene visualizzato il menu delle impostazioni.

- Selezionare con il pulsante freccia sinistra o destra la voce di menu desiderata:

Funzione zoom

Con la funzione zoom è possibile ingrandire sul display una delle 5 sezioni dell'immagine trasmessa.

• Per attivare la funzione zoom, selezionare ⚠️ e premere il pulsante OK/Menu.
• Con i pulsanti freccia andare sulla sezione che si desidera ingrandire e confermare con il pulsante OK/Menu.
• Se si desidera tornare all'immagine completa, premere il pulsante OK/Menu, selezionare ⚙ e confermare con il pulsante OK/Menu.

Spostamento immagine videocamera nella finestra dello zoom

Questa funzione è selezionabile solo se la funzione zoom è attiva.

Per spostare l'immagine della videocamera all'interno della finestra dello zoom, selezionare e premere il pulsante OK/Menu.

È ora possibile spostare l'immagine della videocamera nella finestra dello zoom con i pulsanti freccia.

Allarme rumori

Se l'allarme rumori è attivo, un apposito segnale acustico viene emesso dal monitor non appena la videocamera registra un rumore.

- Per attivare l'allarme rumori, selezionare e premere il pulsante OK/Menu. Se l'allarme rumori è attivo, nell'opzione di menu viene visualizzato un puntino rosso.

Allarme movimento

Se l'allarme movimento è attivo, un apposito segnale acustico viene emesso dal monitor non appena la videocamera registra un movimento.

- Per attivare l'allarme movimento, selezionare 📋 e premere il pulsante OK/Menu. Se l'allarme movimento è attivo, nella voce di menu 📋 il pollice s'illumina di rosso.

Luce notturna a infrarossi

Per visualizzare immagini ben riconoscibili anche al buio, attivare la luce notturna a infrarossi.

- A tale scopo, selezionare ⚡ e premere il pulsante OK/Menu. Se la luce notturna a infrarossi è attiva, una delle barre della voce di menu ⚡ è rossa.

Impostazioni di sistema

Questa voce di menu consente di effettuare le seguenti impostazioni:

Register

Qui è possibile sintonizzare tra loro i segnali di videocamera e monitor (pairing).

Power saving

Qui è possibile attivare la modalità di risparmio energetico.

Se l'apparecchio si trova nella modalità di risparmio energetico, sul monitor non viene visualizzata nessuna immagine. L'immagine riappare solo quando si preme un qualsiasi pulsante o se si avvia l'allarme rumori/l'allarme movimento.

È possibile impostare se attivare la modalità di risparmio energetico dopo 10 o 30 secondi.

Language setting

Qui è possibile modificare la lingua di menu delle impostazioni di sistema. Sono disponibili tedesco, inglese, francese, spagnolo e italiano.

Camera Control

Qui è possibile impostare i seguenti parametri per la videocamera:

Luminosità (brightness), contrasto (contrast), saturazione (saturation) e frequenza dei fotogrammi (frame rate).

• Per poter impostare i parametri è necessario prima selezionare il numero di canale della videocamera (ad es. CH1, CH2 ecc.). Confermare la selezione mediante il pulsante OK/Menu. Ora è possibile impostare i singoli parametri della videocamera con i pulsanti freccia.
• Per uscire di nuovo dal menu, premere il pulsante On/Off.

Version

Qui viene indicata la versione software attualmente utilizzata sull'apparecchio.

Default

Annulla tutte le impostazioni e ripristina i valori di fabbrica.

Se per 5 secondi non si preme alcun pulsante o se si preme il pulsante On/Off, il menu delle impostazioni scompare.

Ripristino delle impostazioni di fabbrica

Per ripristinare le impostazioni di fabbrica dell'apparecchio, inserire un oggetto appuntito nel pulsante Reset del monitor e in quello della videocamera.

8. Dati tecnici

• 16 canali
• Frequenza 2.4 - 2.483 GHz
- Ricevitore digitale
- Display TFT da 2,4"
- Tecnologia a infrarossi
- Modalità ECO
- Dimensioni: Videocamera ∅ 82 mm x 75 mm / piedino: ∅ 90 mm / monitor: 130 x 76 x 31 mm / supporto: 105 x 64 x 45 mm
- Peso: Videocamera 93 g; monitor 117 g; batteria ricaricabile 80 g
• 200 m in campo libero

Alimentazione Alimentatore videocamera e monitor:Input 100-240 V ~50/60 Hz, 200 mAoutput: 5 V=== 1 AMonitor:Batteria ricaricabile agli ioni di litio3.7 V; 900 mAh
Durata della batteria ricaricabile(dipende dallo stato della batteria,dalla temperatura ambiente, dallamodalità e frequenza di carica, ecc.)	Monitor:ca. 9 ore nella modalità ECOca. 5 ore nella modalità LCD

9. Informazioni importanti sul babyphone

• Il funzionamento del monitor con batteria ricaricabile riduce al minimo l'elettrosmog provocato dai campi elettrici e magnetici alternati.
• È possibile aumentare la portata del babyphone posizionando la videoca -mera vicino a una porta o a una finestra il più in alto possibile e assicurandosi che la batteria ricaricabile sia sufficientemente carica.
• La trasmissione del babyphone può essere disturbata da altre onde radio, pertanto è opportuno evitare di posizionare il babyphone vicino ad apparecchi quali forno a microonde, dispositivi WLAN, ecc.
• Altri elementi che possono disturbare la trasmissione del babyphone o ridurne la portata sono mobili, pareti, case, alberi, condizioni ambientali (ad es., nebbia, pioggia).

10. Conservazione e cura

La durata dell'apparecchio dipende dall'uso corretto.

Attenzione:

• Se l'apparecchio non viene utilizzato per un lungo periodo, estrarre la batteria ricaricabile.
• Per sfruttare al meglio la capacità delle batterie ricaricabili, scaricarle al - meno ogni 6 mesi. A tale scopo, staccare l'apparecchio dall'alimentazione e far scaricare le batterie con il normale uso. Ricaricare quindi la batteria ricaricabile completamente.
• La capacità massima della batteria ricaricabile si raggiunge solo dopo diverse cariche e dipende da numerosi fattori (stato della batteria, temperatura ambiente, modalità e frequenza di ricarica, ecc.).
• Non esporre gli apparecchi a urti, umidità, polvere, prodotti chimici, forti sbalzi di temperatura, campi elettromagnetici e fonti di calore troppo vicine (forni, caloriferi).
• Se l'apparecchio è sporco, pulirlo con un panno morbido e asciutto.
• Pulire gli apparecchi con un panno asciutto. Non utilizzare detergenti abrasivi.

11. Smaltimento

Le batterie e le batterie ricaricabili non rientrano tra i rifiuti domestici. In qualità di utilizzatori, gli operatori sono legalmente tenuti a riconsegnare le batterie usate. È possibile consegnare le batterie e le batterie ricaricabili esauste presso i punti di raccolta del proprio comune o presso i rivenditori di batterie e batterie ricaricabili del tipo utilizzato.

Avvertenza:

I simboli riportati di seguito indicano che le batterie contengono sostanze tossiche.

Pb = la batteria contiene piombo.

Cd = la batteria contiene cadmio,

Hg = la batteria contiene mercurio.

Nell'interesse dell'ambiente, è vietato smaltire l'apparecchio nei rifiuti domestici insieme alle batterie. Lo smaltimento va effettuato negli appositi centri di raccolta.

Attenersi alle norme locali vigenti per lo smaltimento.

Smaltire l'apparecchio secondo la direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). In caso di dubbi, rivolgersi agli enti comunali responsabili in materia di smaltimento.

12. Che cosa fare in caso di problemi?

Errori Misure da adottare
Il monitor non si accendeEn el monitor se emite una señal acústica.	Verificare se:la spina dell'alimentatore è inserita correttamente;la batteria ricaricabile è collegata correttamente;la batteria ricaricabile è carica, da caricare o danneggiata.Verificare se:non è stata superata la portata massima;la spina dell'alimentatore della videocamera è inserita correttamente;la videocamera è accesa.el acumulador esté cargado.
Il monitor è acceso ma non si sentono suoni.	Per impostare il volume desiderato sul monitor,premere il pulsante freccia destra o sinistra durante il funzionamento dell'apparecchio.
Il monitor si spegne. • Ricaricare la batteria ricaricabile del monitor.L'apparecchio potrebbe essere in modalità di risparmio energetico. Premere un pulsante qualsiasi per uscire dalla modalità di risparmio energetico.
Il segnale è debole, il collegamento si interrompe sempre o ci sono interferenze.	Se tra la videocamera e il monitor si trova un altro apparecchio, come ad esempio un microonde, allontanare l'apparecchio o spegnerlo.Verificare se tra le due unità ci sono altri elementi di disturbo, come ad es. alberi o altro, e posizionare gli apparecchi di conseguenza in modo che il segnale di collegamento giunga fino al monitor.Verificare se la videocamera e il monitor si tro - vano entro la portata massima di ricezione.

Errori Misure da adottare

Se la trasmissione del segnale tra i due apparecchi è assente, sintonizzare nuova-mente i segnali dei due apparecchi = pairing.

Accendere entrambi gli apparecchi.Apire il menu premendo il pulsante Ok/Menu. Se-lezionare la voce di menu „setting“ (Impostazioni di sistema) e quindi „register“ (Registrazione). Selezio-nare il numero di canale (se si utilizza il babyphone video solo con una videocamera è il numero 1). Pre-mere di nuovo il pulsante Ok/Menu. Tenere premuto il pulsante di collegamento sulla videocamera per ca. 3 secondi. Quando la videocamera è collegata, premere due volte il pulsante On/Off per accedere alla trasmissione dell'immagine.

Con la presente garantiamo che il prodotto è conforme alla direttiva europea R&TTE 1999/5/CE.

Per ulteriori informazioni, ad esempio per richiedere la dichiarazione di conformità CE, rivolgersi al servizio di assistenza indicato.
