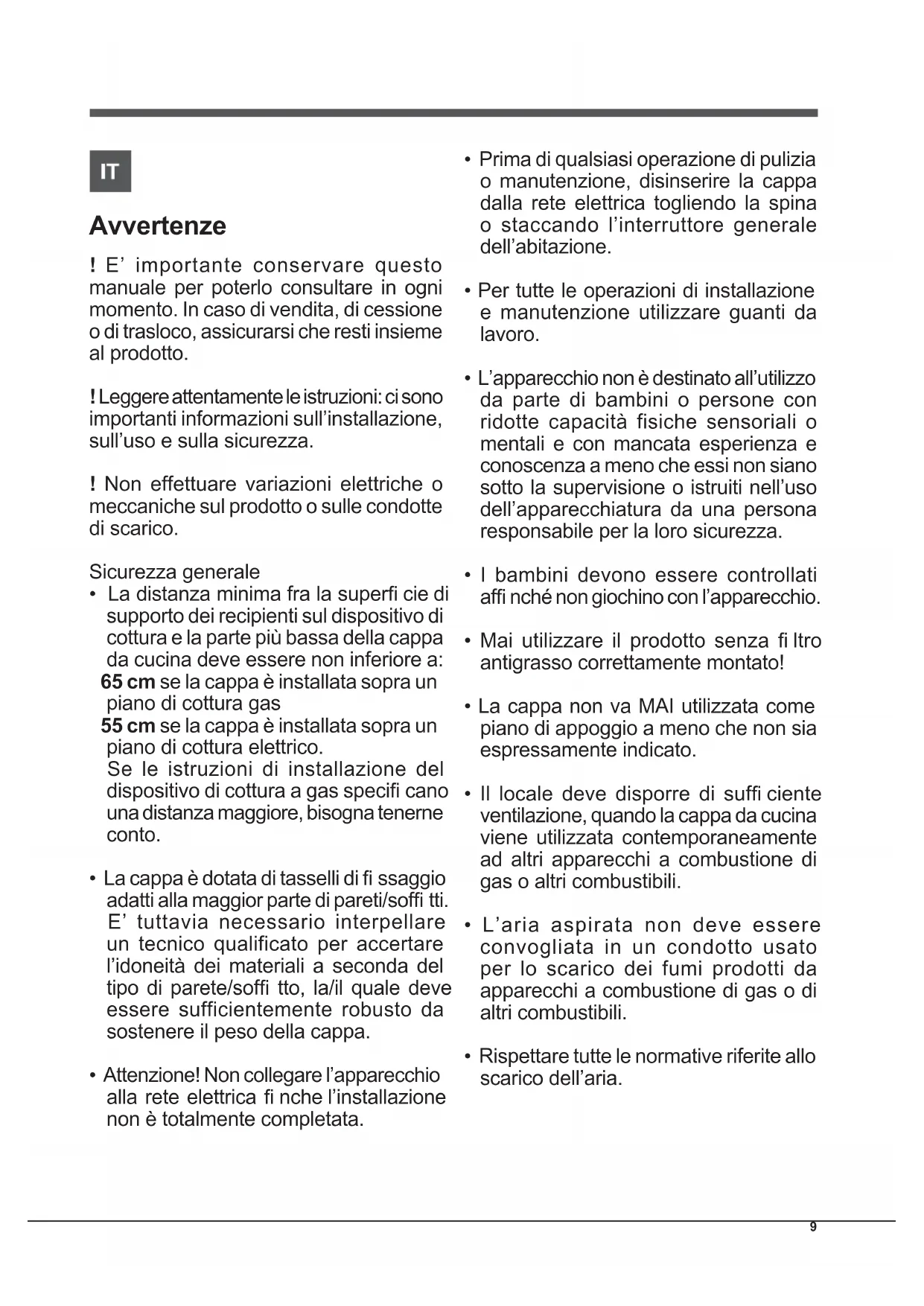

Avvertenze ! E’ importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. Sicurezza generale

• La distanza minima fra la superfi cie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a: 65 cm se la cappa è installata sopra un piano di cottura gas 55 cm se la cappa è installata sopra un piano di cottura elettrico. Se le istruzioni di installazione del dispositivo di cottura a gas specifi cano una distanza maggiore, bisogna tenerne conto.

• La cappa è dotata di tasselli di fi ssaggio adatti alla maggior parte di pareti/soffi tti. E’ tuttavia necessario interpellare un tecnico qualificato per accertare l’idoneità dei materiali a seconda del tipo di parete/soffi tto, la/il quale deve essere sufficientemente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l’apparecchio alla rete elettrica fi nche l’installazione non è totalmente completata.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

• L’apparecchio non è destinato all’utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che essi non siano sotto la supervisione o istruiti nell’uso dell’apparecchiatura da una persona responsabile per la loro sicurezza.

• I bambini devono essere controllati affi nché non giochino con l’apparecchio.

• Mai utilizzare il prodotto senza fi ltro antigrasso correttamente montato!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

• Il locale deve disporre di suffi ciente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

• Rispettare tutte le normative riferite allo scarico dell’aria.10

• E’ severamente vietato cucinare cibi a fi amma libera sotto la cappa; l’impiego di fi amma libera è dannoso ai fi ltri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

• Si consiglia di tenere sotto costante controllo la cottura di cibi tramite frittura, al fi ne di evitare che l’olio surriscaldato prenda fuoco.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

• Si consiglia di pulire frequentemente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

• L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei fi ltri comporta rischi di incendi.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale.

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. Assistance ! Never use the services of an unauthorised technician. Please have the following information to hand:

Installazione Per la corretta installazione del prodotto vedere le fi gure disponibili nelle prime pagine di questo libretto. L’installazione va effettuata da personale qualifi cato. Collegamento elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se sprovvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all’alimentazione di rete e di verifi carne il corretto funzionamento. Scarico dell’aria (per le versioni aspiranti) Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all’uscita d’aria (fl angia di raccordo). L’utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perciò ogni responsabilità in merito. ! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile ! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l’interno più liscio possibile. ! Il materiale del condotto deve essere approvato normativamente. ! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.). ! Per lo scarico dell’aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l’aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno tale che questa cavità non sia destinata a questo scopo. ! Attrezzare il locale con delle prese d’aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. Filtrante o Aspirante ? ! La vostra cappa è pronta per essere utilizzata in versione aspirante. Per utilizzare la cappa in versione fi ltrante va installato l’apposito KIT ACCESSORIO. Nota: Se fornito a corredo, in alcuni casi, il sistema di fi ltraggio aggiuntivo a base di carboni attivi potrebbe essere già installato sulla cappa. Le informazioni per la trasformazione della cappa da versione aspirante a versione fi ltrante sono contenute in questo manuale (vedi “Versione fi ltrante”). Versione aspirante La cappa depura l’aria e la espelle all’esterno attraverso un condotto di scarico (diametro 150mm) fi ssato alla fl angia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell’anello di connessione. Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di fi ltri carbone, questi devono essere tolti. Versione fi ltrante La cappa depura l’aria e la re-immette pulita nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di fi ltraggio aggiuntivo a base di carboni attivi. Per questa versione è necessario defl ettore aria, riduzione e fi ltro/i carbone. Il tubo superiore deve avere le asole di evacuazione aria posizionate nella parte alta. Dati Tecnici ModelloAltezza (cm) Larghezza (cm) Profondità (cm) Ø del tubo di scarico (cm)TBOX 60cm 61-82 59.8 50 15/12TBOX 90cm 61-82 89.9 50 15/12Sigla ModelloLampada (V) Assorbimento Lampada (W)Assorbimento Totale (W)HNB 9.6 LMI X/HA Led 2 x 3 176HNB 9.5S AM X/HAHNB 6.5S AM X/HAAlogena 2 x 40 185Sigla ModelloLampada (V) Assorbimento Lampada (W)Assorbimento Totale (W)HNB 6.5S CB X/HAHNB 9.5S CB X /HALC 2 x 25 195Sigla ModelloLampada (V) Assorbimento Lampada (W)Assorbimento Totale (W)HNB 6.7 AD X/HAHNB 9.8 ADI X /HAAlogena 2 x 40

Potenza Tensione Attacco Dimensioni Alogena 25 W 2 x 25 W 230 V G9 L40xØ14 Alogena 20 W 2 x 20 W 12 V G4 L30xØ10 LED *Gruppo di Rischio 1 secondo norma EN 62471 Le cappe sono conformi alle seguenti Direttive EC:

• Presente solo in alcuni modelli32

T1 T2 T3 T4 T5 T1 Reset motore Premendo il pulsante durante il funzionamento la cappa passa in stato OFF. T2 Velocità 1 Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1. T3 Velocità 2 Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2. T4 Velocità 3 Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3. T5 ON/OFF luci Modelli con Pulsantiera Soft Button HNB 6.5S CB X/HA - HNB 9.5S CB X /HA T1 T2 T3 T4 T5

T1 Reset motore T2 Velocità 1 Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1. T3 Velocità 2 Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2. T4 Velocità 3 Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3. T5 Booster Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. Dopo 5 minuti, la cappa tornerà alla velocità impostata in precedenza; premendo invece un tasto velocità (T2, T3 o T4) si uscirà dalla funzione booster, impostando la velocità selezionata. T6 ON/OFF luci Segnalazione fi ltro grassi e odori Il lampeggio dell’icona relativa alla prima velocità T2 indica la saturazione del fi ltro grassi, Il lampeggio dell’icona relativa alla seconda velocità T3 indica la saturazione del fi ltro odori, Il lampeggio di entrambe le icone T2 e T3 indica la saturazione di entrambi i fi ltri. Sarà dunque necessario provvedere alla pulizia/sostituzione dei fi ltri grassi “A” e/o odori “B” (vedi “Manutenzione e cura”). Per resettare il contatore del fi ltro: Mentre la cappa è accesa, premere per tre secondi T5. Il led che segnala il warning lampeggerà tre volte, per poi tornare alla visualizzazione di normale funzionamento. Nel caso di segnalazione contemporanea di entrambi i warning fi ltri, occorrerà ripetere l’operazione di reset. La prima sequenza resetta il fi ltro grassi, la seconda il fi ltro odori. Confi gurazione della cappa: Per confi gurare la modalità di lavoro della cappa desiderata, da prodotto spento premere T5 per circa 6 secondi. Le icone T2 o T3 si accenderanno ad indicare il tipo di installazione: T2 aspirante, T3 fi ltrante. E’ possibile cambiare il tipo di installazione premendo ciclicamente il tasto T5. Per salvare la nuova confi gurazione è necessario premere singolarmente il tasto T1 Modelli con Pulsantiera Soft Button + Display HNB 6.7 AD X/HA - HNB 9.8 ADI X /HA T1 T2 T3 T4 T5 T6

T1 ON/OFF motore Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF. T2 Velocità - Premendo il pulsante la cappa passa alla velocità precedente. T3 Velocità + Premendo il pulsante la cappa passa alla velocità successiva. T4 Booster Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva; sul display lampeggerà lentamente la lettera “b”. Dopo 5 minuti, la cappa tornerà alla velocità impostata in precedenza, effetto che si può ottenere anche durante il funzionamento del booster, premendo un tasto velocità (T2 o T3). T5 Timer Ogni qual volta che si preme tale pulsante, lo spegnimento automatico della cappa verrà posticipato di 5 minuti. Il count- down in minuti della durata del timer sarà visualizzato sul display. Il timer è impostabile solo per le velocità manuali, non per il booster. Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.IT

T6 ON/OFF luciSegnalazione fi ltro grassi e odoriIl lampeggio della barra in alto a sinistra indica la saturazione del fi ltro grassi.Il lampeggio della barra in alto a destra indica la saturazione del fi ltro odori.Il lampeggio di entrambe le barre indica la saturazione dei due fi ltri.Sarà dunque necessario provvedere alla pulizia/sostituzione dei fi ltri grassi “A” e/o odori “B” (vedi “Manutenzione e cura”), quest’ultimo solo per le cappe fi ltranti.Per resettare il contatore del fi ltro:Mentre la cappa è accesa, premere per tre secondi T4. Nel caso di segnalazione contemporanea di entrambi i warning fi ltri, occorrerà ripetere l’operazione di reset. La prima sequenza resetta il fi ltro grassi, la seconda il fi ltro odori.Confi gurazione della cappa Per confi gurare la modalità di lavoro della cappa desiderata, da prodotto spento, premere T4 per circa 6 secondi. Dopo un beep lungo, il tipo di installazione verrà visualizzato sul display: Aspirante (quadrato in basso a sinistra lampeggiante).Filtrante (quadrato lampeggiante in basso a destra).E’ possibile cambiare il tipo di installazione premendo il tasto T4. Per uscire dalla modalità di confi gurazione è necessaria una pressione singola di T1, che fa spegnere il prodotto salvando l’ultima impostazione visualizzata. Manutenzione e cura Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.Prima pulizia• Togliere le pellicole protettive• Eliminare le impurità con una spugna umida e poco sapone neutro• Risciacquare con un panno umido• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metalloPulizia periodicaLa cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei fi ltri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida.Evitare l’uso di prodotti abrasivi o corrosivi.Attenzione: L’inosservanza delle norme di pulizia dell’apparecchio e della sostituzione dei fi ltri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un’impropria manutenzione o dall’inosservanza delle suddette avvertenze.Manutenzione dei fi ltri antigrasso (A)

Il fi ltro antigrasso trattiene le particelle di grasso derivanti dalla cottura; esso deve essere pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.Per smontare il fi ltro grassi tirare la maniglia di sgancio a molla. Con il lavaggio in lavastoviglie il fi ltro antigrasso metallico potrebbe scolorirsi, ma le sue performance di fi ltraggio non variano.Manutenzione del fi ltro al carbone (B) Il fi ltro carbone trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del fi ltro carbone si verifi ca dopo un uso più o meno prolungato, a seconda del tipo di cucina e della regolarità della pulizia del fi ltro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni venti mesi. Questo fi ltro NON può essere lavato o rigenerato Smontaggio: Rimuovere il fi ltro a carboni attivi premendo le due leve anteriori che lo fi ssano alla cappa.

Montaggio: Agganciare il fi ltro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anteriormente premendo le due leve.34

Sostituzione delle lampade Disinserire l’apparecchio dalla rete elettrica e rimuovere i fi ltri antigrasso. Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione

facendo leva con un piccolo giravite a taglio o simile utensile.

2. Sostituire la lampada

danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quelle danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libretto).

3. Richiudere la protezione (fi ssaggio a scatto).

Sostituzione delle lampade LED * La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I Led garantiscono una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza. Cavo elettrico Se il cavo di alimentazione è danneggiato esso può essere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenire ogni rischio. Utilizzare esclusivamente accessori e ricambi originali. Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199* SMALTIMENTO Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifi uto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifi uti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo uffi cio locale, il servizio di raccolta dei rifi uti domestici o il negozio presso il quale il prodotto è stato acquistato Anomalie e rimedi Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli: Se la cappa non funziona: Verifi care che:

• non c’è interruzione di corrente.

• è stata selezionata una velocità. Se la cappa ha un rendimento scarso: Verifi care che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

• La cucina è suffi cientemente areata per permettere una presa d’aria.

• Il fi ltro carbone non è consumato (cappa in versione fi ltrante). Se la cappa si è spenta nel corso del normale funzionamento: Verifi care che:

• non c’è interruzione di corrente.

• il dispositivo di interruzione omnipolare non sia scattato. In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l’apparecchio dall’alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d’assistenza.
