| Tipo di prodotto | Cappa aspirante a parete |
| Marca | Bosch |
| Modello | DKE785C |
| Larghezza | 90 cm |
| Profondità | 50 cm |
| Altezza (senza ciminiera) | 31,5 cm |
| Peso (modalità evacuazione) | 23,2 kg |
| Peso (modalità ricircolo) | 25,4 kg |
| Alimentazione elettrica | 220-240 V, 50 Hz |
| Potenza massima | 250 W (stima) |
| Illuminazione | 2 lampade alogene 12 V, 20 W max, attacco G4 |
| Comandi | Tasti tattili con segnale acustico |
| Velocità | 4 velocità + livello intensivo |
| Funzioni | Accensione/spegnimento ritardato, illuminazione variabile, indicatore di saturazione del filtro |
| Modalità di funzionamento | Aria espulsa o aria ricircolata (con filtro a carbone attivo opzionale) |
| Filtro antigrasso | Metallico, lavabile in lavastoviglie |
| Filtro a carbone attivo | Ricaricabile, riferimento DHZ 9054 (90 cm) o DHZ 6054 (60 cm) |
| Diametro condotto di evacuazione | 150 mm (consigliato), minimo 120 mm |
| Distanza minima (elettrico) | 550 mm tra piano cottura e bordo inferiore della cappa |
| Distanza minima (gas) | 650 mm tra piano cottura e bordo inferiore della cappa |
| Riparabilità | Lampade e filtri accessibili; ricambi disponibili tramite servizio assistenza Bosch |
Domande frequenti - DKE785C BOSCH
Domande degli utenti su DKE785C BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale DKE785C - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DKE785C del marchio BOSCH.
MANUALE UTENTE DKE785C BOSCH
it Istruzioni d'uso e per il montaggio
Istruzioni per l'uso:

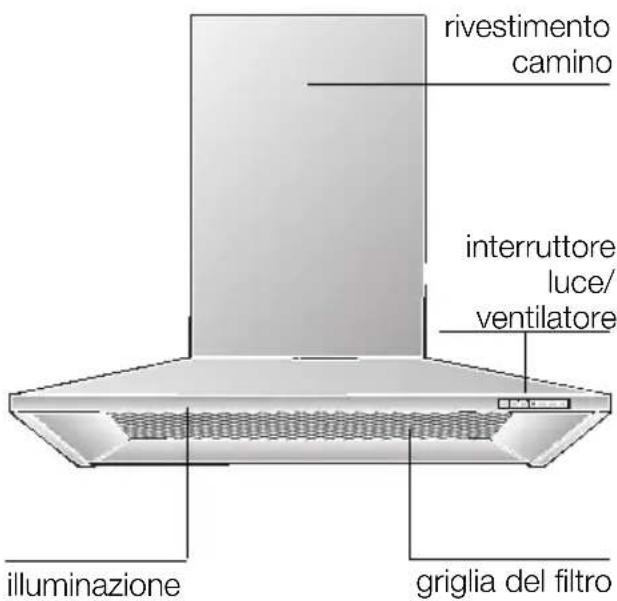

Descrizione dell'apparecchio
Modi di funzionamento

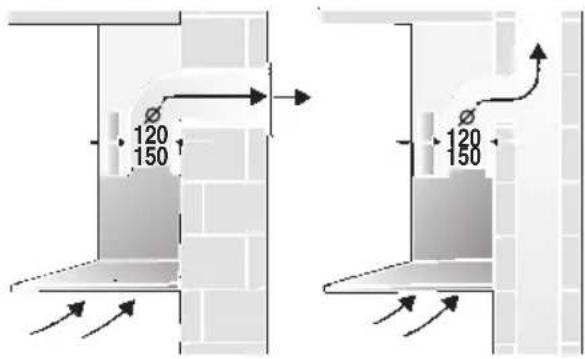

Funzionamento a scarico d'aria:
□ Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso.
□ Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
□ La cucina resta completamente libera da grasso e odori.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
Modi di funzionamento
È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

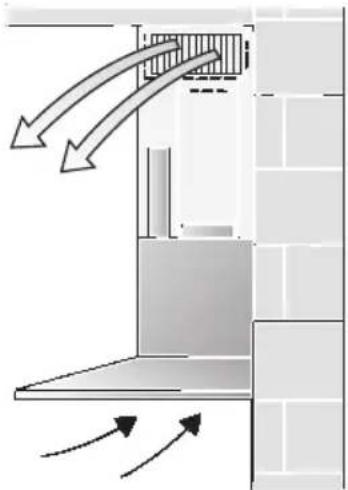

Funzionamento a ricircolo d'aria:
A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").
⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina.
□ Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
□ Il filtro a carbone attivo fissa gli odori.
⚠ Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.
Precede la prima utilizzazione
Primo impiego:
□ Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
□ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.
⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
⚠ Questa cappa aspirante è destinata solo all'uso domestico.
⚠ Usare la cappa aspirante solo con le lampadine avvitate.
⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
⚠️ Non usare mai la cappa aspirante senza filtro grassi..
⚠ Grassi e olio surriscaldati possono infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.
□ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio.
□ Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.
⚠️ Non fiammeggiare pietanze sotto la cappa aspirante.
! Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
⚠️ I fornelli devono essere sempre coperti con pentole.
⚠ É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.
Uso della cappa aspirante
⚠️ Per eliminare nel modo più efficace i vapori di cottura:
□ Accendere la cappa aspirante all'inizio della cottura.
□ Spegnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.
Segnale acustico:
□ Quando si preme un pulsante viene emesso per conferma un segnale acustico.
Disattivazione del segnale acustico:
□ Premete contemporaneamente i pulsanti 0 e +, finché dopo ca. 3 secondi non udite un segnale acustico.
Attivazione del segnale acustico:
□ Ripetere il procedimento.

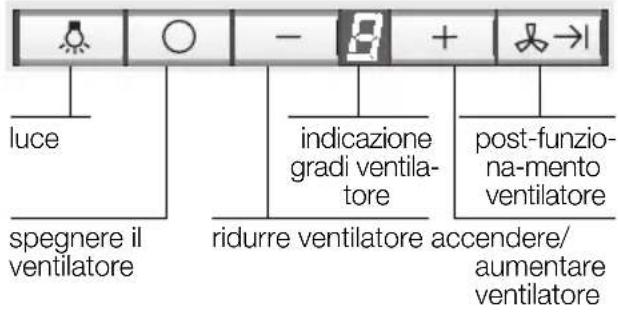

Accendere il ventilatore:
□ Premere il tasto +.
Regolare il grado di aspirazione desiderato:
□ Premere il tasto +. Aumento di un grado.
□ Premere il tasto –. Riduzione di un grado.
Spegnere il ventilatore:
□ Premere il tasto 0. Poco dopo l'indicazione □ scompare. Oppure:
□ Premere il tasto – finché il ventilatore si spegne. Poco dopo l'indicazione □ scompare.
Grado forte:
con il grado forte si raggiunge la massima potenza. Questa è necessaria per breve tempo.
□ Premere il tasto + più volte, finché non compare l'indicazione P.
Se il grado forte non viene disinserito manualmente, dopo 10 minuti il v entilatore riduce automaticamente al grado 2.
Post-funzionamento ventilatore:
□ Premere il tasto
Il ventilatore gira 10 minuti al grado 1, in questo tempo nel display lampeggia un punto. Poi il ventilatore si spegne automaticamente.
Illuminazione:
□ Per accendere e spegnere, premete brevemente il pulsante 🔒.
□ L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.
□ Regolazione della luminosità: Mantenete premuto il pulsante ⚙, finché non è stata raggiunta la luminosità desiderata.
Accensione automatica della luce, per es. mediante un interruttore a tempo:
□ Ventilatore e illuminazione devono essere spenti.
Accendere:
Premete contemporaneamente i pulsanti - e →l.
□ Dopo 3 secondi per conferma la luce si accende.
Spegnere:
Ripetete l'operazione come per l'accensione.
□ Dopo 3 secondi per conferma la luce si spegne.
Filtri e manutenzione
Filtro per grassi:
Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.
Le stuoie filtro sono costituite da materiale ininfiammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un'accumulo di calore durante la frittura o l'arrosto.
Indicazione di saturazione:
Quando i filtri sono saturi, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione =. Non attendere oltre per lavare i filtri per grassi.
Pulizia dei filtri metallici per grassi:
□ Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.
Importante:
non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.
☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.
Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

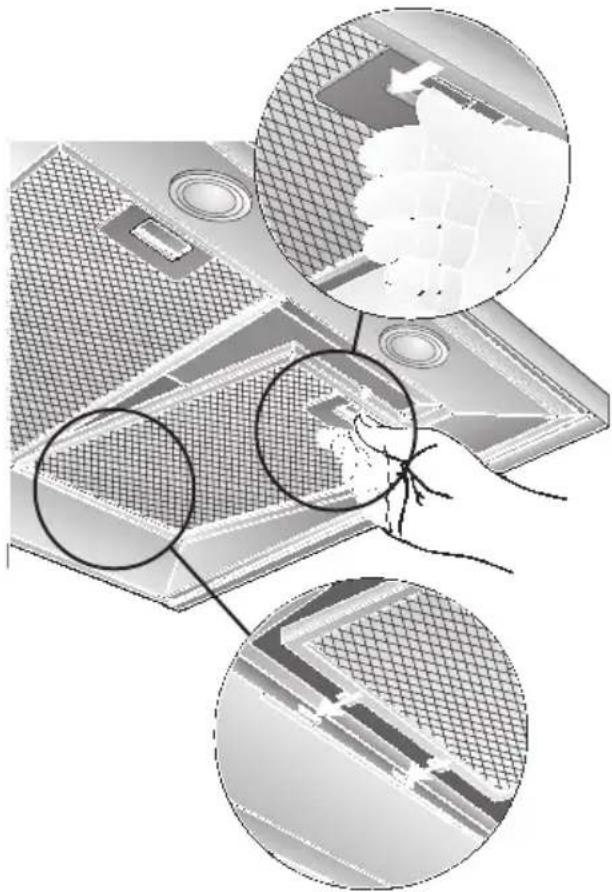

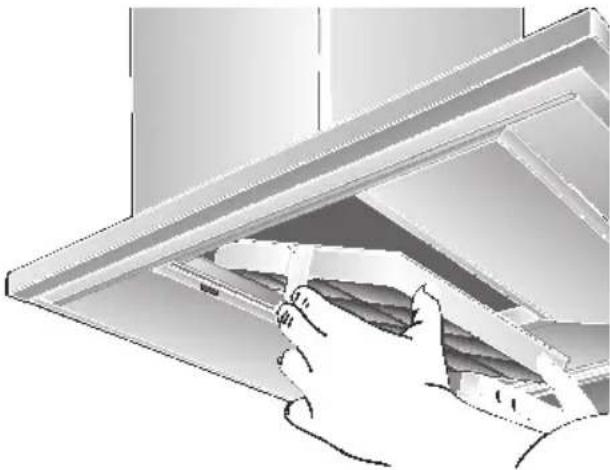

Smontaggio e montaggio dei filtri metallici per grassi:
Attenzione: le lampadine alogene devono essere spente e raffreddate.
- Premere il dispositivo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri.
-
Pulire i filtri per grassi.
-
Inserire di nuovo i filtri per grassi.
-
Cancellare l'indicazione =.
□ Premere il tasto 0.
Filtri e manutenzione
Filtro a carbone attivo:
Per fissare gli odori nel funzionamento a ricircolo d'aria.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.
Importante:
Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.
Montaggio:
Attenzione: le lampadine alogene devono essere spente e raffreddate.
-
Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
-
Inserire il filtro a carbone attivo.
-
Arrestare le linguette sui due lati.
-
Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
-
Cancellare l'indicazione £.
□ Premere il tasto 0.
Indicazione di saturazione:
quando il filtro a carbone attivo è saturo, dopo avere spento il ventilatore per 10 secondi viene emesso un segnale acustico e nel display compare l'indicazione £. Non attendere oltre per lavare il filtro a carbone attivo.

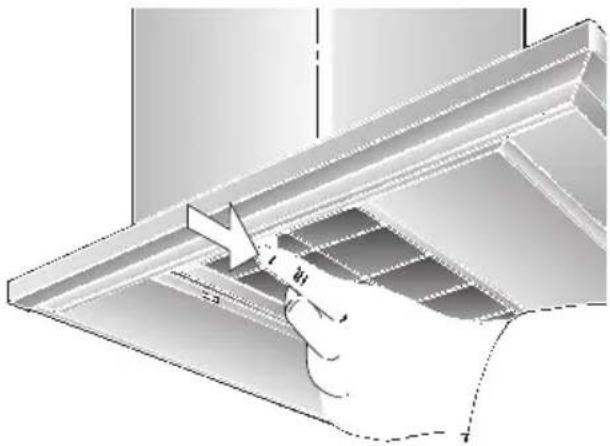

Smontaggio:
Attenzione: le lampadine alogene devono essere spente e raffreddate.
- Smontare i filtri per grassi.
- Premere le linguette sui due lati e smontare ruotando in basso i filtri per grassi.
- Montare i filtri per grassi.
Cambio del filtro a carbone attivo:
□ Il filtro a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").
□ Usare solo filtri originali.
Così si assicura il funzionamento ottimale.
Smaltimento del filtro a carbone attivo usato:
□ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.
□ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa.
Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale.
□ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
□ Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
□ Non usare prodotti abrasivi o spugne dure.
□ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.
Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.
⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.
Superfici in acciaio inox:
□ Usare un detergente per acciaio inox delicato, non abrasivo.
□ Pulire strofinando solo nel senso della lucidatura.
⚠️ Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.
Superfici in alluminio ed in plastica:
□ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli.
□ Non usare panni asciutti.
□ Usare un detergente delicato per vetri.
□ Non usare detergenti corrosivi, acidi o alcalini.
□ Non usare prodotti abrasivi.
Cambio delle lampade
- Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature. - Staccare l'anello della lampada con un cacciavite o simile.
- Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.
- Inserire di nuovo l'anello della lampada.
- Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.
Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.
Regolazione dell'indicazione di saturazione
Se fosse necessaria la commutazione del tipo di funzionamento (a scarico d'aria/a ricircolo d'aria) deve essere cambiata conformemente anche l'indicazione di saturazione per i filtri (vedi istruzioni per il montaggio).
Guasti
Se nel display compare una ≡ oppure ∑:
□ Vedi capitolo "Filtri e manutenzione".
Se la cappa aspirante non risponde al comando:
□ Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
E-Nr.
FD
Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.
Avvertenze importanti
⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Rendere inservibile l'apparecchio dismesso prima di rottamarlo.
⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
⚠️ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.

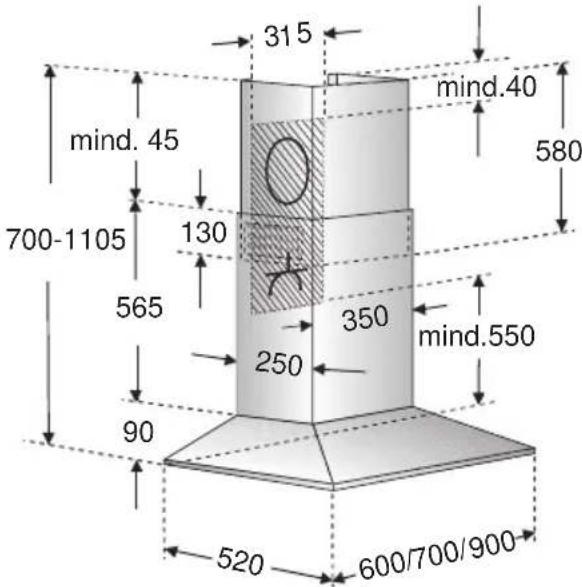

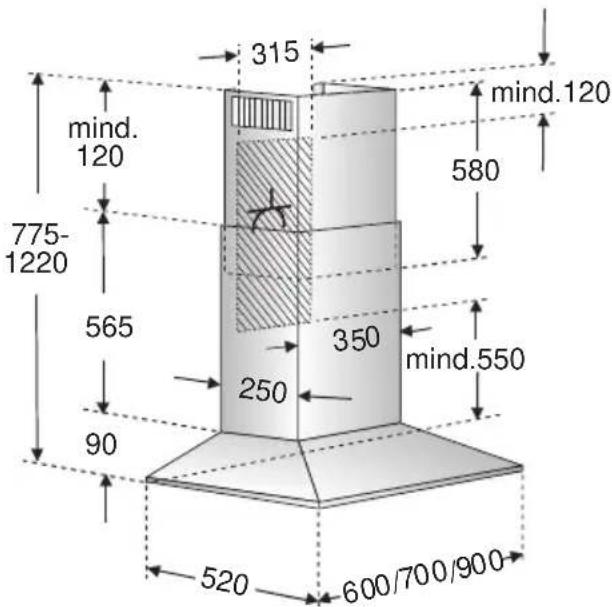

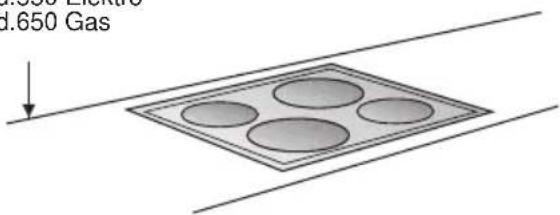

⚠️ Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
⚠️ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
⚠ É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.
⚠ É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
⚠️ Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.
Prima del montaggio
Funzionamento a scarico d'aria
L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.
É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.
Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.
Rendimento ottimale della cappa aspirante:
□ Tubo di scarico corto, liscio.
□ Il minor numero possibile di gomiti di tubo.
□ Diametri di tubo possibilmente grandi e gomiti grandi.
L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
□ Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm..
□ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.
∅ 120 mm ca. 113 cm²
150 mm ca. 177 cm ^3
□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.
□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.
Funzionamento a ricircolo d'aria
□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.
⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
Collegamento del tubo di scarico ∅ 150 mm:
☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

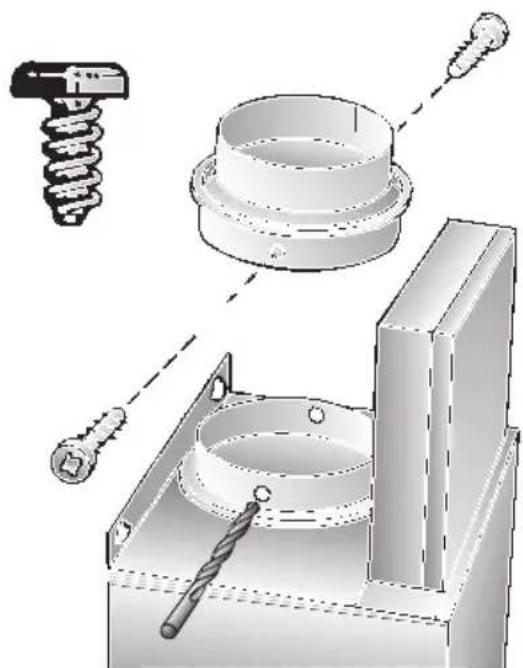

Collegamento del tubo di scarico ∅ 120 mm:
Collocare il manicotto di riduzione nel manicotto dell'aria, praticare 2 fori preliminari da ∅ 3 mm ed avvitare.
□ Fissare il tubo di scarico dell'aria al manicotto di riduzione.
Prima del montaggio
Preparazione del muro
□ Il muro deve essere piano e verticale.
□ Provvedere ad un robusto fissaggio dei tasselli.
Peso in kg:
| Scarico d'aria | Ricircolo d'aria | |
| 20,260 cm | 22,4 | |
| 21,570 cm | 23,7 | |
| 23,290 cm | 25,4 |
Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.
Commutazione scarico d'aria - ricircolo d'aria
Commutazione del comando elettronico al funzionamento a ricircolo d'aria:
□ L'impostazione di serie è per il funzionamento a scarico d'aria.
□ La cappa aspirante deve essere collegata e spenta.
- Premere e mantenere premuto il tasto 0.
- Quando compare l'indicazione, premere in aggiunta il tasto finché non compare l'indicazione. Poi rilasciare i tasti.
□ Poco dopo l'indicazione □ scompare. Il comando elettronico è così impostato su funzionamento a ricircolo d'aria.
□ Ripetendo i passi 1 e 2, il comando elettronico viene impostato di nuovo sul funzionamento a scarico d'aria (indicazione nel display =).
Allacciamento elettrico
La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.
Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.
Dati elettrici:
da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.
⚠ In caso di riparazioni togliere sempre corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento: 1,30 m.
In caso di necessità di allacciamento fisso:
La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.
⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.
Montaggio
La cappa aspirante è prevista per il montaggio sul muro della cucina.
- Rimuovere il filtro grassi (vedi istruzioni per l'uso).
- Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.

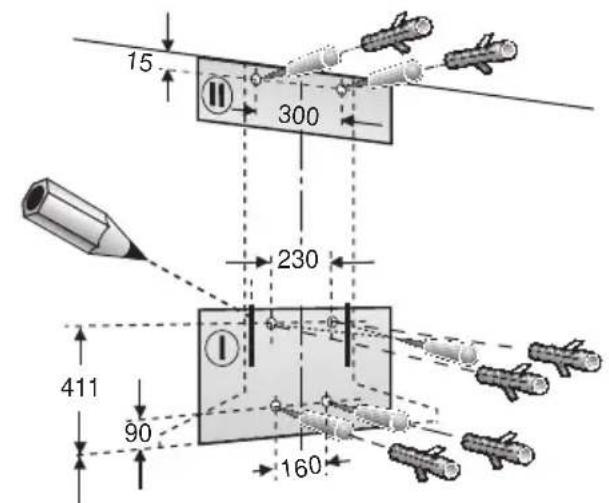

- Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.
⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
- Trapanare 4 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.
⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante. 4. Trapanare 4 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.
mind.550 Elektro
mind.650 Gas
Avvertenza: tenere conto degli eventuali accessori speciali da montare.
- Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.

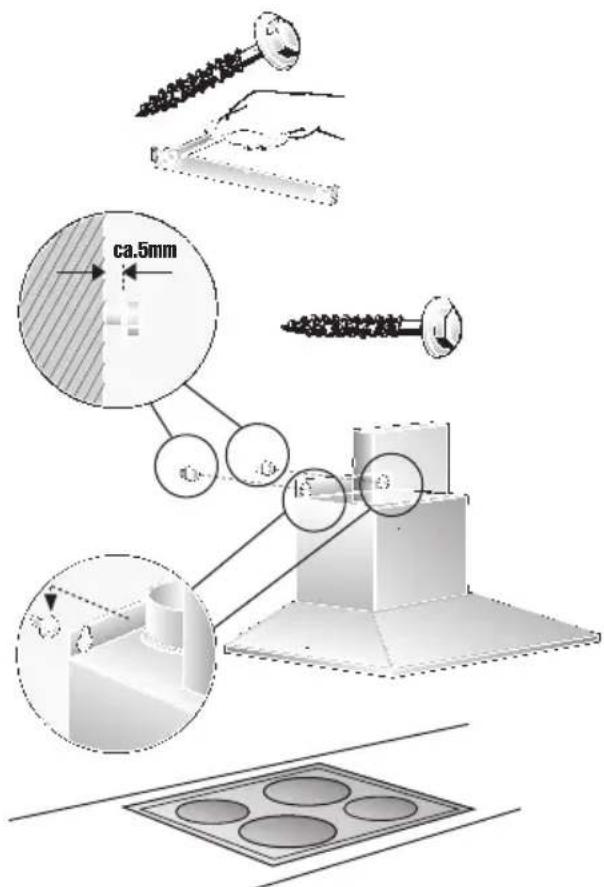

- Avvitare fino a ca. 5 mm le due viti a testa esagonale superiori.
- Agganciare la cappa aspirante alle viti.
Montaggio

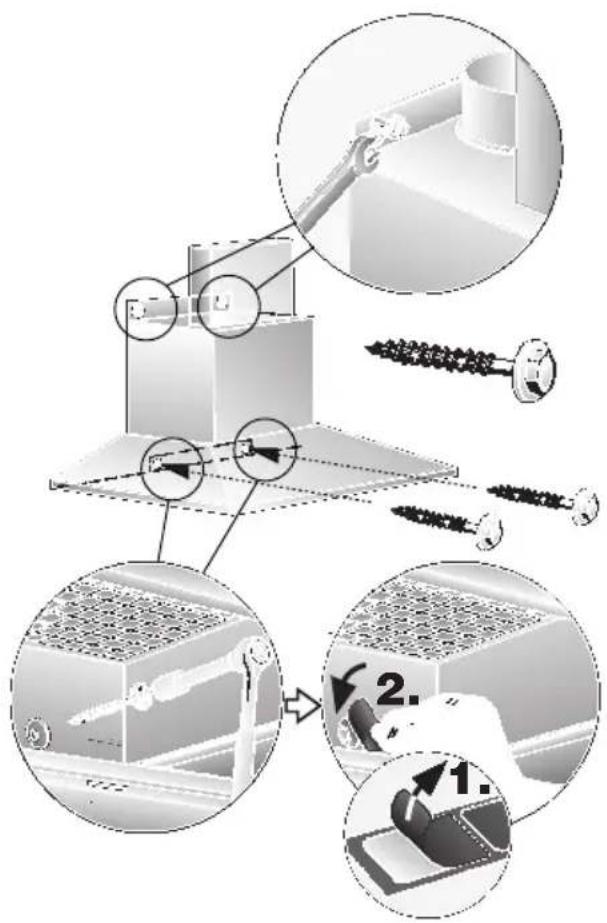

- Avvitare le due viti a testa esagonale inferiori.
⚠ Prima di stringere le 4 viti, la cappa aspirante deve essere allineata. - Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.
- Collegare il tubo.
- Collegare l'alimentazione elettrica.
- Staccare il foglio protettivo dai due rivestimenti del camino.
⚠ Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

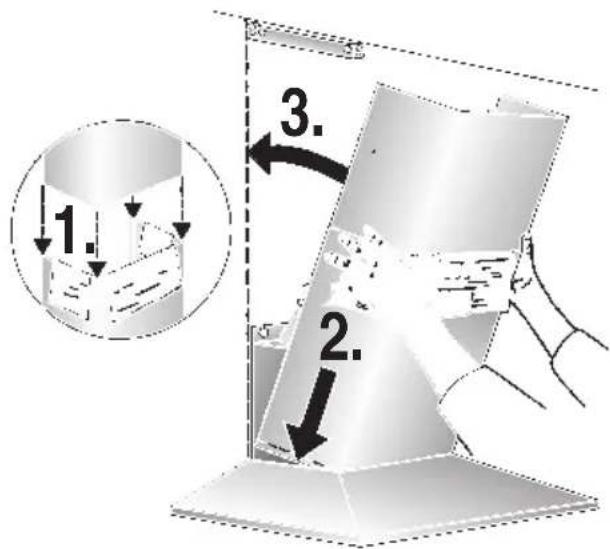

- Introdurre una nell'altra le due parti del rivestimento del camino (fessura della parte telescopica superiore rivolta verso il basso) e inserire il tutto nella fessura sulla cappa aspirante.
⚠️ Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.
- Sollevare la parte superiore, e avvitarla lateralmente con 2 viti alla squadra di arresto.
- Rimontare il filtro grassi (vedi istruzioni per l'uso).
