MANUALE UTENTE PURE 375 LE MARQUIER

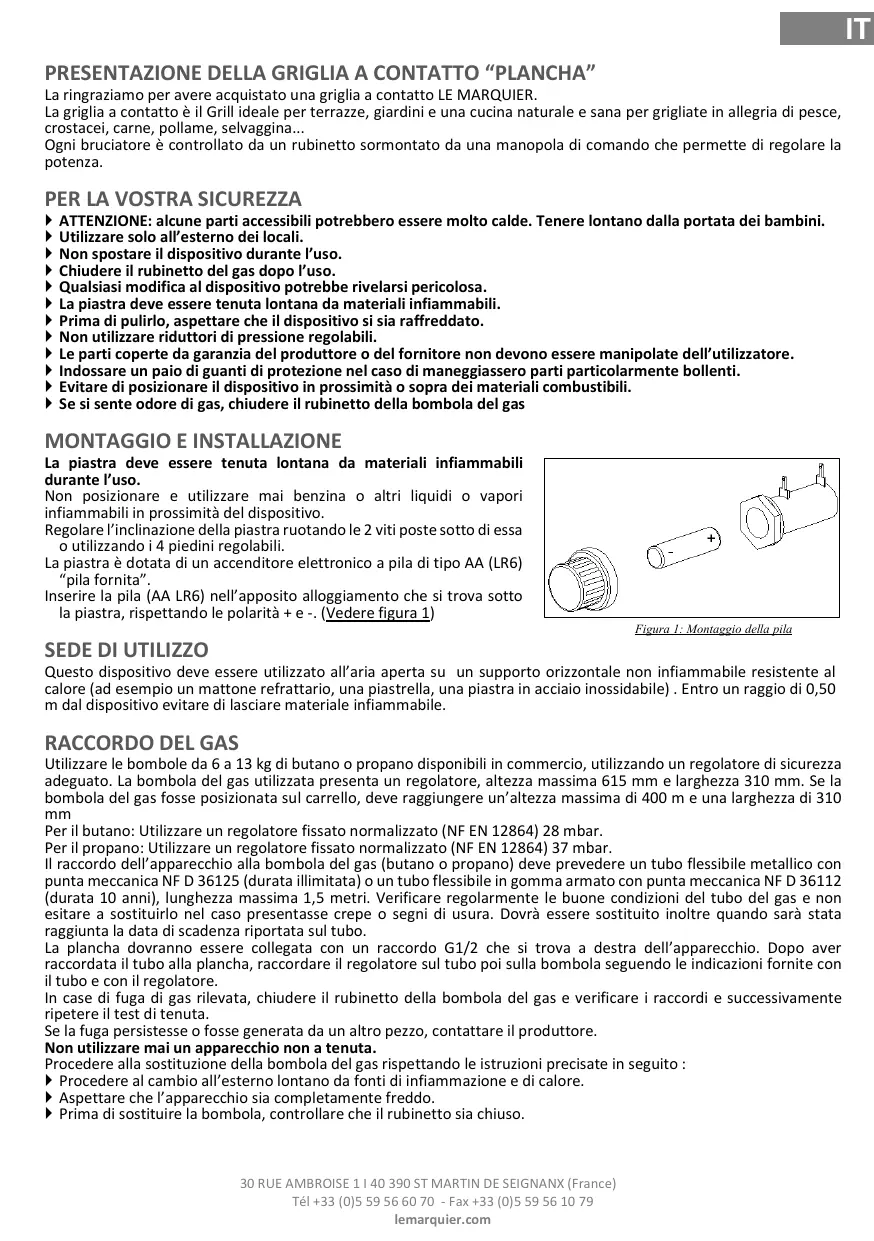

PRESENTAZIONE DELLA GRIGLIA À CONTATTO “PLANCHA”

La ringraziamo per avere acquistato una griglia a contatto LE MARQUIER.

La griglia a contatto à il Grill ideale per terrazze, giardini e una cucina naturale e sana per grigliate in allegria di pesce, crostacei, carne, pollame, selvaggina...

Ogni bruciatore & controllato da un rubinetto sormontato da una manopola di comando che permette di regolare la potenza.

PER LA VOSTRA SICUREZZA

» ATTENZIONE: alcune parti accessibili potrebbero essere molto calde. Tenere lontano dalla portata dei bambini. > Utilizzare solo all'esterno dei locali.

» Non spostare il dispositivo durante l’uso.

» Chiudere il rubinetto del gas dopo l'uso.

Ÿ Qualsiasi modifica al dispositivo potrebbe rivelarsi pericolosa.

La piastra deve essere tenuta lontana da material infiammabili.

» Prima di pulirlo, aspettare che il dispositivo si sia raffreddato.

» Non utilizzare riduttori di pressione regolabil » Le parti coperte da garanzia del produttore o del fornitore non devono essere manipolate dell’utilizzatore. » Indossare un paio di guanti di protezione nel caso di maneggiassero parti particolarmente bollenti.

+ Evitare di posizionare il dispositivo in prossimità o sopra dei materiali combustibili.

» Se si sente odore di gas, chiudere il rubinetto della bombola del gas

MONTAGGIO E INSTALLAZIONE La piastra deve essere tenuta lontana da materiali infiammabili

durante l'uso. 4 Non posizionare e utilizzare mai benzina o altri liquidi o vapori infiammabili in prossimità del dispositivo.

Regolare l’inclinazione della piastra ruotando le 2 viti poste sotto di essa cg? e

© utilizzando i 4 piedini regolabil. = La piastra à dotata di un accenditore elettronico a pila di tipo AA (LRG) “pila fornita”.

inserire la pila (AA LRG) nell'apposito alloggiamento che si trova sotto la piastra, rispettando le polarità + e -. (Vedere figura 1)

SEDE DI UTILIZZO Questo dispositivo deve essere utilizzato all’aria aperta su un supporto orizzontale non infiammabile resistente al calore (ad esempio un mattone refrattario, una piastrella, una piastra in acciaio inossidabile) . Entro un raggio di 0,50 m dal dispositivo evitare di lasciare materiale infiammabile.

RACCORDO DEL GAS Utilizzare le bombole da 6 a 13 kg di butano o propano disponibili in commercio, utilizzando un regolatore di sicurezza adeguato. La bombola del gas utilizzata presenta un regolatore, altezza massima 615 mm e larghezza 310 mm. Se la bombola del gas fosse posizionata sul carrello, deve raggiungere un’altezza massima di 400 m e una larghezza di 310 mm

Per il butano: Utilizzare un regolatore fissato normalizzato (NF EN 12864) 28 mbar.

Per il propano: Utilizzare un regolatore fissato normalizzato (NF EN 12864) 37 mbar.

Il raccordo dell'apparecchio alla bombola del gas (butano o propano) deve prevedere un tubo flessibile metallico con punta meccanica NF D 36125 (durata illimitata) o un tubo flessibile in gomma armato con punta meccanica NF D 36112 (durata 10 anni), lunghezza massima 1,5 metri. Verificare regolarmente le buone condizioni del tubo del gas e non esitare a sostituirlo nel caso presentasse crepe o segni di usura. Dovrà essere sostituito inoltre quando sarà stata raggiunta la data di scadenza riportata sul tubo.

La plancha dovranno essere collegata con un raccordo G1/2 che si trova a destra dell'apparecchio. Dopo aver raccordata il tubo alla plancha, raccordare il regolatore sul tubo poi sulla bombola seguendo le indicazioni fornite con il tubo e con il regolatore.

In case di fuga di gas rilevata, chiudere il rubinetto della bombola del gas e verificare i raccordi e successivamente ripetere il test di tenuta.

Se la fuga persistesse o fosse generata da un altro pezzo, contattare il produttore.

Non utilizzare mai un apparecchio non a tenta.

Procedere alla sostituzione della bombola del gas rispettando le istruzioni precisate in seguito :

» Procedere al cambio all'esterno lontano da fonti di infiammazione e di calore.

» Aspettare che l'apparecchio sia completamente freddo.

? Prima di sostituire la bombola, controllare che il rubinetto sia chiuso.

30 RUE AMBROISE 1 1 40 390 ST MARTIN D Tél+33 (0)S 59 56 60 70 -F lemarquier.com

PRIMA DELLA MESSSA IN FUNZIONE Controllare:

Ÿ Che non ci siano fughe

» Che il tubo flessibile in metallo o in gomma non sia in contatto con le parte dell’apparecchio che potrebbero riscaldarsi e che sia visibile per tutte la sua lunghezza (dall'apparecchio alla bombola) e facilmente accessibile.

ACCENSIONE DELLA GRIGLIA A CONTATTO « PLANCHA »

Ogni bruciatore viene controllato da un rubinetto con leva di comando e tasto di accensione. La leva di comando presenta un simbolo {1} che serve ad indicare lo stato de rubinetto.

1. Aprire il rubinetto sulla bombola, premere il tasto di riarmo del regolatore fisso. 2 2. Premere e girare la leva di comando in posizione piena capacità

{cerchio grande) e premere simultaneamente sul tasto di a

3. Controllare visivamente l'accensione dell'apertura sotto la Nr, l piastra di cottura. Posizione capacità Posizione piena 4. Riprodurre la stessa procedura per ogni bruciatore. chiusa capacità

5. Regolare poi a piacimento l'altezza della fiamma girando la o le leve di comando a piena capacità (cerchio grande) o a capacità

ridotta (cerchio piccolo) (Vedere Figura 2) a

6. Per spegnerlo, riportare le leve di comando sul simbolo di S

chiusura (0) e poi chiudere il rubinetto della bombola del gas. Posirione à capacità Posiione à capacité media ridotta

Figura 2 : Regoluzione della leva di comando

Commento: Nel caso non funzionasse l’accenditore utilizzare un accendino o un accendigas. Posizionare la fiamma a livello del bruciatore passando tra il corpo della plancha e la piastra di cottura e procedere all'accensione come precisato in precedenza. Ripetere l'operazione per ogni bruciatore.

UTILIZZO COMMENTO: AI momento del primo utilizzo, si consiglia di lasciar funzionare al plancha a vuoto per circa 10 minuti a capacità media. É possibile che per qualche minute dall'apparecchio fuoriesca un leggero odore sgradevole :

Prima della cottura, preriscaldatore l'apparecchio per circa 10 minuti.

Per recuperare i succhi di cottura degli aliment, posizionare il vassoio di raccolta nello spazio previsto a proposito sul lato sinistro della plancha.

PULIZIA E MANUTENZIONE Per pulire la placca, lasciarla montata. Basta un minuto per pulire la piastra di cottura. La pulizia deve essere fatta con la plancha spenta ma con la piastra ancora calda. Se cosi non fosse, mettere in funzione i bruciatori per qualche minuto. Raschiare il grosso dei succhi residui con una spazzola in acciaio inossidabile. Versare l'acqua sulla piastra e grattare con una spugnetta in acciaio inossidabile. Ripetere la procedura fino a quando la piastra non sarà completamente pulita. Asciugare a fondo con carta assorbente.

Attenzione alla capacità del becco di recupero: ricordarsi di svuotarlo regolarmente. Indossare un paio di guanti di

protezione se il becco fosse ancora caldo. EEE Visionare il tutorial su youtube per maggiori informazioni.

ATTENZIONE: Evitare qualsiasi metodo con ghiaccioli. C'è piastra (ad esempio rischio di rimozione dello smalto).

rischio di choc termico che potrebbe danneggiare la

Se l'apparecchio non fosse utilizzato per un lungo lasso di tempo, controllare e pulire a seconda dei casi con aria in pressione, i bruciatori e gli orifizi di passaggio dell'aria (venturi) per rimuovere eventuali residui (sporco, nidi di insetti, ragnatele...)

STOCCAGGIO Stoccare la plancha in un locale protetto da umidità, polvere o dove non rischi di essere danneggiata. Prima di riporre la plancha, scollegare la bombola del gas e stoccarla all'esterno in un luogo asciutto e ben ventilato protetta da fonti di calore.

CARATTERISTICHE Paese di destinazione: Categoria: FR-BE- CH-ES-GB-IT-PT-LU 4022027 DK-NL-IT Haa/p20 toi L 522 g/h a 630 (butano) Plancha 3 Bruciatori EQ@=7,2kW 517 g/h à G31 (propane) Portata : iforis Bruciatori | normale Gas Pressione |Riferimento su Portata [e € CE 1312 (a) {mbar) iniettore (g/h) Sinistra | 2.4KW | (G30)Butano | 28-30 76 174 Centro | 2.4kW 172 1312cP6343 Destra | 24kw | 5178/2631 | 3, {propano)

GARANZIE La griglia à venduta con le seguenti garanzie commerciali: lemarquier.com La nostra carta dei servizi post-vendita è disponibile sul sito web all'indirizzo: lemarquier.com

Ogni dispositivo à controllato durante tutte le fasi di produzione. In caso di anomalie, à necessario controllare che le raccomandazioni riportate nelle istruzioni per l'uso siano state

seguite scrupolosamente. In particolare, assicurarsi che sia utilizzato il riduttore di pressione originale per la bombola del gas.

La mancata osservanza delle regole di utilizzo pu causare danni al dispositivo.

Non modificare il dispositivo. Qualsiasi modifica al dispositivo potrebbe rivelarsi pericolosa.

In caso di guasto o pezzo danneggiato, rivolgersi all'assistenza post-vendita. Email: sav@lemarquier.com

Dimensioni della Plancha (in cm) Descrizione della Plancha vista dall'alto

LUNGHEZZA 77 } Raccord del gas
