MANUALE UTENTE RHC224/1RB ROSIERES

MANUALE DI INSTALLAZIONE E USO

SOMMARIO
INTRODUZIONE 35
PRECAUZIONI DI SICUREZZA 35
PREPARAZIONE ALL'INSTALLAZIONE 37
INSTALLAZIONE 38
IMPOSTAZIONE DELLA VENTILAZIONE DELL'ARIA. 40
DESCRIZIONE DEI COMPONENTI 41-42
MANUTENZIONE 43
SOLUZIONE DEI PROBLEMI 44
PROTEZIONE DELL'AMBIENTE 44

INTRODUZIONE

Grazie per aver scelto esta cappa per cucina.

Questo manuale di istruzioni fornisce tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico.

Perutilizzare l'elettrodomestico in maniera corretta e sicura, consultare attendamente questo manuale di istruzioni prima dell'installazione e dell'uso.

La cappa per cucina è realizizzata con materiali di elevata qualità e con un design ottimizzato. Grazie al motore elettrico molto potente e al ventilatore centrifugo, la potenza di aspirazione è molto elevata e il funzionamento è silenzioso; la cappa è dotata di unrello antiaderente per il grasso ed è facile da montare.

PRECAUZIONI DI SICUREZZA

Non consentire ai bambini di giocare con l'apparecchio.
La cappa per cucina è destinata solo a usi residenziali e non è adatta ai barbecue, alle rosticcerie o ad altri scopi commerciali.
Il corretto funzionamento della cappa per cucina e del filtrro richiedono una pulizia regolare.

Pulire la cappa per cucina come indicate nel manuale di istruzioni ed evitare rischi di bruciature. Per evitare il rischio di incendi, eseguire le operazioni di pulizia comme descririto nelle istruzioni.
Evitare la cottura diretta con i fornelli a gas.
Garantire un'adeguata convenzione nell'ambiente di cucina.
Se il cavo di alimentazione è danneggiato, delve essere sostituito dal costruttore, da un rappresentante o da una persona con analoga qualifica per evitare danni.
Se l'estrattore viene utilizzato assieme a elettrodomestici che bruciano gas o altri combustibili, predisporre un'adeguata ventilazione dell'ambiente.
L'aria non deve essere scaricata nella canna fumaria utilizzata per l'evacuatione dei fumi di elettrodomestici che bruciano gas o altri combustibili.
Attenersi scrupolosamente alle norme e ai regolamenti inerenti allo scarico dell'aria.
Questo elettrodomestico più essere utilizzato dai bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo quello supervisione o se hanno appreso le modalità di utilizzato sicuro dell'elettrodomestico e sono consapevoli dei relativi rischi.

Sorvegliare i bambini affinché non giochino con l'elettrodomestico.
La pulizia e la manutenzione non devono essere effettuate dai bambini alla supervisione.
Non produit fiamme libere sotto l'estrattore.
ATTENZIONE! I componenti accessibili potrebbero divertare troppo caldi quando la cappa viene utilizzata con altri elettrodomestici per la cottura.
Le avverenze sono riprodotte nelle istruzioni che descrivono dettagliamente il montaggio dell'apparecchiatura.

Pericolo di scariche elettriche

Inserire la spina dell'apparecchio solo in una presa adeguatamente collegata a terra. In caso di dubbi, chiedere consiglio a un technician qualificato.
Il mancato rispetto di queste istruzioni cui po causare lesioni personali fatali, incendi o scosse elettriche.

PREPARAZIONE ALL'INSTALLAZIONE

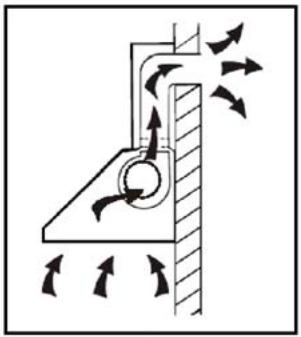

a. Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di estrazione (smaltato, in alluminio, tubo flessibile o materiale non infiamabile con diametro esterno di 150 mm) come illustrato nella figura seguente.

b. Prima dell'installazione, staccare la spina alla presa.

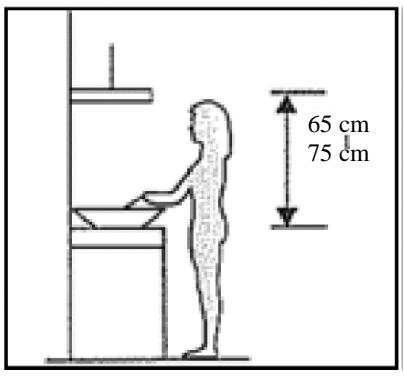

c. Per ottimizzare l'efficienza della cappa, collocarla a una distanza compresa tra 65 e 75 cm dal piano cottura.

INSTALLAZIONE

Attenzione! Attenersi scrupolosamente alle avventenze nel foglio di installazione riguardanti l'uso dell'elettrodomestico con l'aria scaricata nell'ambiente.

Se la cappa viene utilizzata contemporaneamente ad altri elettrodomestici alimentati con fonti alternative all'elettricità, la pressione negativa dell'ambiente non deve essere superiore a 4 Pa (4× 10^-5 bar)

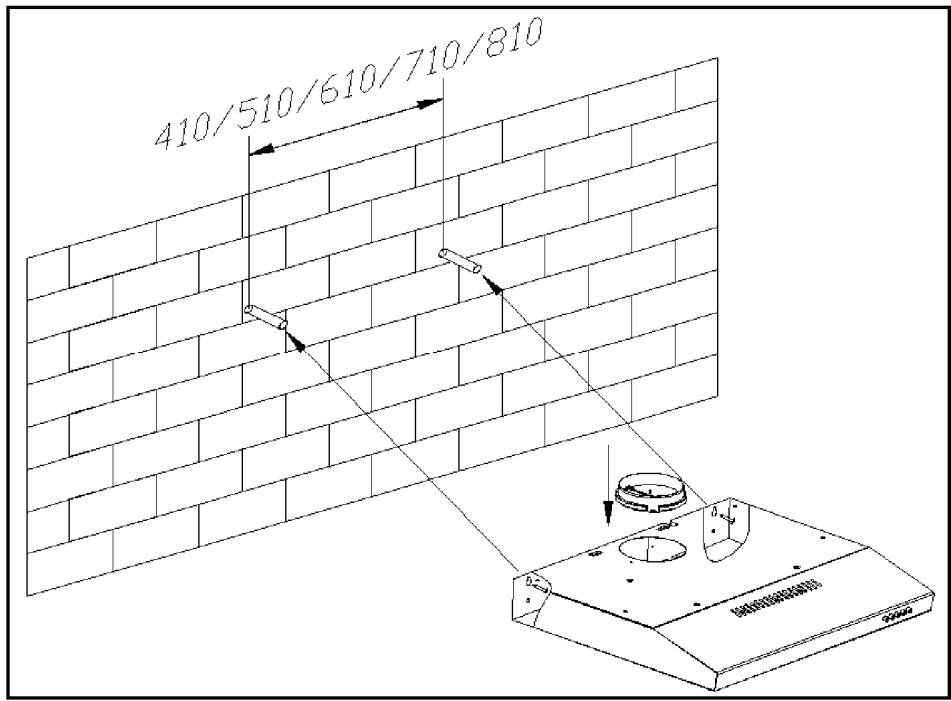

Sistema 1:

Per l'installazione a parete, praticare 2 fori da 8 mm di diametro su una superficie idonea in base alla distanza dal centro dei fori collocati sulla parte posteriore della cappa.
Inserire i tasselli nei fori.
Inserire le viti nei tasselli e stringerle. Collocare la cappa sulle viti strette.

Fissare la cappa con la vite di sicurezza. I due fori di sicurezza (diametro 6 mm) sono collocati sull'involucro superiore.

Collocare la valvola a 1 via sulla cappa.

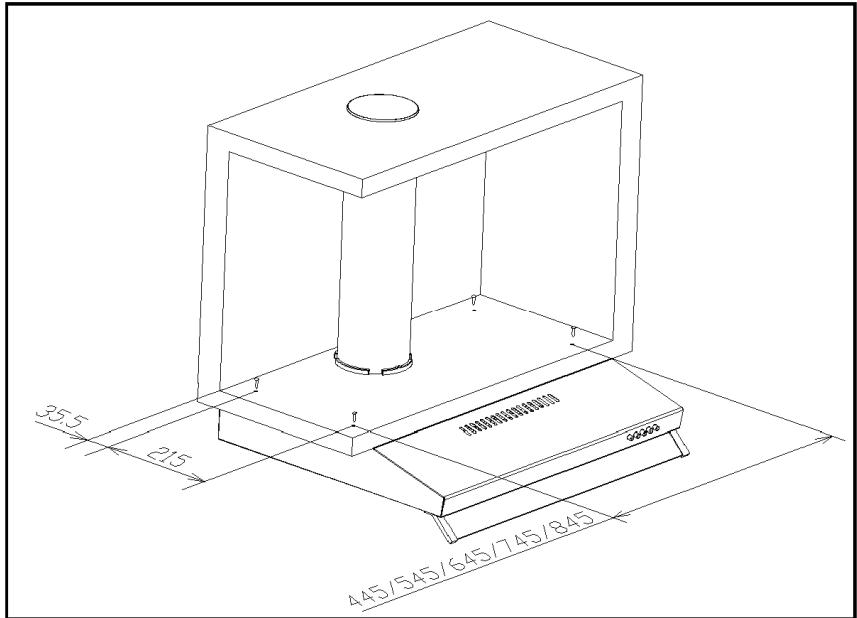

Sistema 2:

Praticare 4 fori da 6 mm di diametro sulla parte inferiore del pensile.

Collocare la valvola a 1 via sulla cappa, installare la cappa sulla parte inferiore del pensile e stringere la cappa con le 4 viti.

Nota:

1. il tubo di prolunga è un accessorio non incluso nella fornitura.
2. Togliere la pellicola protettiva prima dell'installazione.

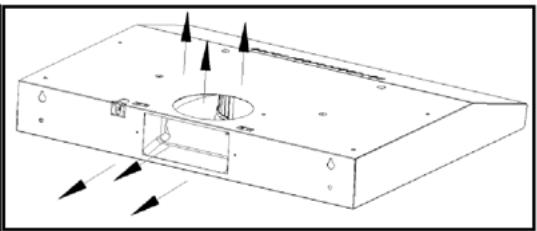

3. É possibile utilizzato due sistemi di ventilazione: orizzontale o verticale. Scegliere il metod di ventilazione adatto durante l'installazione.

Ventilazione verticale: estrarre il coperchio circolare prima dell'uso per evacuire l'aria alla parte superiore (Fig. A).

Ventilazione orizzontale: estrarre il coperchio rettangolare prima dell'uso per evacuire l'aria alla parte posteriore (Fig. B).

La presa d'aria rettangolare per la ventilazione orizzontale non è fornita in dotazione.

IMPOSTAZIONE DELLA VENTILAZIONE DELL'ARIA

Scarico all'esterno: ruotare il regolatore in posizione esterna, installare lo scarico e accendere la cappa per evacuire l'aria dallo scarico esterno.

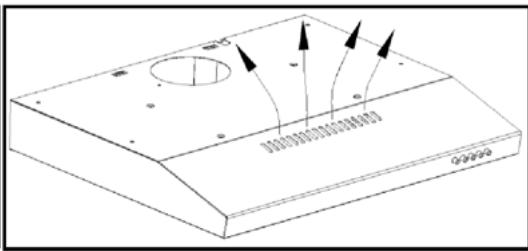

Modalità ricircolo con filtering a carboni: ruotare il regolatore in posizione interna, installare il coperchio dello scarico e accendere la cappa per evacuare l'aria dallo scarico interno.

Nota: il filtering a carboni si monta sulla parte posteriore della griglia e deve essere sostituito agli 3 mesi.
Avverenza: il filtro a carbone non può essere né lavato né riciclato. Deve essere sostituitobero max 120 ore di utilizzo. Il filtrto a carboni non deve essere esesto al calore.

NOTA:

Accertarsi che ilhetto sia bloccato, altrimenti potrebbe allentarsi e provocare danni.
Se si utilizza unchio a carboni attivi, la potenza di aspirazione si riduce.

USO

Pulsante bassa velocità 1

Serve per la ventilazione della cucina. è adatto per la cottura e l'ebollizione lenta che non producono molto vapore.

Pulsante media velocità 2

La velocità del flusso d'aria è ideale per la ventilazione in condizioni di cottura standard.

Pulsante alta velocità 3

Quando si producono vapori o fumi densi, premere il pulsante alta velocità per ottimizzare la ventilazione.

Pulsante di illuminazione

NOTA: premendo contemporaneamente i pulsanti bassa, media e alta velocità, l'apparecchio funzione alla massima velocità.

(1) Pulsante di accensione e spegnimento

Serve ad accendere e spegnere il ventilatore.

Pulsante di aumento della velocità

Serve ad augmentare la velocità del ventilatore.

+ Pulsante di riduzione della velocità

Serve a ridurre la velocità del ventilatore.

Pulsante di illuminazione

8 Display digitale

Display velocità ventilatore: 1 = Bassa velocità; 2 = media velocità; 3 = alta velocità; 4 = funzione massima potenza.

Timer rapido: Tenendo premuti + e - per 1 secondo, il display digitale lampeggia e avvia unconto alla rovescia di 5 minuti; dopo 5 minuti, il motore e l'illuminatione si spegnono automaticamente e viene emesso un segnale acustico per 1 secondo.

Funzione massima potenza

Questa cappa è dotata di una funzione massima potenza. Per attivare la massima potenza, con la cappa in funzione premere+ fino alla velocità 4 per impostare la massima velocità per 5 minuti; dopo 5 minuti, la velocità diminuisce.

MANUTENZIONE

Prima della pulizia, spegnere l'apparecchiatura e staccare la spina.

I. Pulizia regolare

Adoperare un panno morbido inumidito con acqua calda saponata o un detergente delicato per la pulizia di ambienti domestici. Non utilizzato mai spugnette metalliche, sostanse chimiche, materiali abrasivi o spazzole dure per pulire l'apparecchio.

II. Pulizia mensile del filtro antigrasso

ESSENZIALE: per evitare il rischio di incendi, pulire il filtro una volta al mese.

Il filtro raccoglie grassi, fumi e polveri, per cui influisce direttamente sull'efficienza della cappa. Se non viene pulito, i residui grassi (potenzialmente infiammabili) saturano il filtrto. Pulirlo con un detergente per la pulizia di ambienti domestici.

III. Pulizia annuale del filtro a carboni attivi

Deve essere utilizzato SOLO se l'apparecchio viene adoperato in modalità ricircolo (senza sfiato all'esterno). Questo Filtering intrappola gli odori e deve essere sostituito almeno una volta all'anno, a seconda della frequenza di utilizzo della cappa.

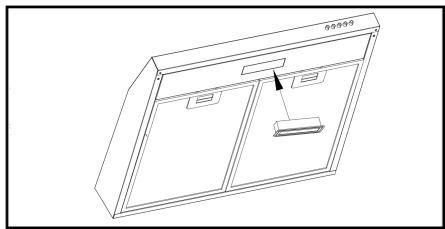

IV. Sostituzione della lampadina

1. Spagnere l'elettrodomestico e staccare la spina.
2. Togliere il coperchio della lampada svitando le 2 viti.
3. Scollegare il cablaggio dell'illuminazione e smontare i portalampada e il cablaggio della cappa. Importante: se non è possibile sostituire le lampade singolarmente, occorre procurarsi un kit comprendente lampade, portalampada e cablaggio (lampada a LED: max 1,5 / 2 Watt)
4. Montare le lampade di ricambio, i portalampada e il cablaggio nelle loro posizioni originarie. Ricollegare il cablaggio dell'illuminazione.

SOLUZIONE DEI PROBLEMI

Guasto	Causa	Soluzione
La luce si accende ma il ventilatore non funziona.	La pala del ventilatore è bloccata.	Spagnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore è danneggiato.
La lampada e il ventilatore non funzionano.	La lampadina è bruciata.	Sostituire la lampadina con un'altra della stessa potenza.
	Cavo di alimentazione allentato.	Inserire nuovamente la spina del cavo di alimentazione.
L'apparecchio vibra notevolmente.	La pala del ventilatore è danneggiata.	Spagnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	Il motore del ventilatore non è fissato saldamente.	Spagnere l'apparecchio e rivolgersi all'assistenza per la riparazione.
	L'apparecchio non si aggancia correttamente alla staffa.	Smontare l'apparecchio e controllinge se la staffa si trova nella posizione corretta.
L'aspirazione è insufficiente.	Distanza eccessiva tra l'apparecchio e il piano cottura.	Regolare la distanza a 65-75 cm.

PROTEZIONE DELL'AMBIENTE

Le apparecchiature elettriche non devono essere smaltite assieme ai rifiuti domestici. Smaltire l'apparecchiatura in una struttura di riciclo. Per il riciclo, consultare le autorità locali o il fornitore.

Sull'unità è riportato il symbolo di conformità alla Direttiva europea 2012/19/UE relativà allo smaltimento di apparecchiature elettriche ed elettroniche usate (WEEE).

Garantendo il corretto smaltimento del prodotto, è possible evitare consequences negative per l'ambiente e per la salute umana dovute a uno smaltimento inappropriato.

Il simbolo sul prodotto indica che non più essere smaltito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.

Lo smaltimento deve essere effettuato in conformità alle normative locali in materia di smaltimento rifiuti.

Per informazioni più dettagliate sul trattamento, il recupero e il ricicchio dell'apparecchio, rivolgersi all'ufficio pertinente di zona, all'azienda addetta allo smaltimento dei rifiuti urbani o al rivenditore da cui è stata acquistato.
