IULIETTA X 4.0 - IETTA EVO 4.0 - IOTTA EVO - IOTTA FORNO EVO - Stufa a legna EXTRAFLAME - Manuale utente e istruzioni gratuiti

MANUALE UTENTE IULIETTA X 4.0 - IETTA EVO 4.0 - IOTTA EVO - IOTTA FORNO EVO EXTRAFLAME

PRIMA DELL'INSTALLAZIONE ESEGUIDRE LE SEGUENTI VERIFICHE.

BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS.

Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementi alla un corrispondente abbligamento protettivo (guanti di protezione in dotazione).

Fate in modo che i bambini siano consapevoli di questi pericoli e teneteli lontani dal focolare durante il suo funzionamento.

ITALIANO - INDICE

INSTALLAZIONE. 3
AVVERTENZE 5
SICUREZZA 5
AVVERTENZE GENERALI 6
DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE. 6
NORME PER L'INSTALLAZIONE 6
SICUREZZA ANTINCENDIO 7

PRONTO INTERVENTO 7

DATI TECHNICI 8
DESCRIZIONE TECHNICA 8
CANNA FUMARIA. 10

COMIGNOLO 10
COLLEGAMENTO AL CAMINO 10
COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO. 11
VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE 11

USO DEL FORNO (DOVE PRESENTE) 14
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 14

MANUTENZIONE E CURA 15

PULIZIA PERIODICA A CARICO DELL'UTENTE 15
PULIZIA VETRO 15
PULIZIA CASSETTO CENERE. 15
PULIZIA CANNA FUMARIA. 15

LE MAIOLICHE (DOVE PRESENTE) 15

PRODOTTI IN PIETRA OLLARE (DOVE PRESENTE) 15
PRODOTTI VERNICIATI (DOVE PRESENTE) 16
PRODOTTI SMALTATI (DOVE PRESENTE) 16
COMPONENTI CROMATI (DOVE PRESENTE) 16
CERCHI IN GHISA (DOVE PRESENTE) 16
MANUTENZIONE DEL FORNO (DOVE PRESENTE) 16
FERMO ESTIVO 16

MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI 17

Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un'ottima soluzione di riscaldamento nata alla Tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al fine di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della fiamma può darVi.

AVVERTENZE

Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sua sempre a corre do dell'apparecchio,anche in caso di cessione ad un'alto proprietario o utente, oppure di trasferimento su un'alto luogo. In caso di suo danneggiamento o smarrimento richiedere un'alto esemplare al servizio technique di zona. Questo prodotto devese essere destinato all'uso per il quale è stato espressamente realizzato. E'esclusa qualsi responsabilità contrattuale ed extracontrattuale del costruttore per anni causati a persona, animali o cose, da erre d'installazione, di regolazione di manutenzione e da usi impropri.

L'installazione deve essere eseguita da personale qualificato e abilitato, il quale si assumere l'intera responsabilità dell'installazione definitiva e del consequencese buon funzionamento del prodotto installato. E' necessario tenere in considerazioneanche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle istruzioni contenute nel presente manuale.

Non vi sare responsabilità da parte del fabbricante in caso di mancato rispetto di tali precauzioni.

Dopo aver molto l'imballo, assicurarsi dell'integrità e della completenessa del contentuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l'apparecchio.

Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovranno essere sostituiti con pezzi originali esclusivamente da un centro di assistenza tecnica autorizzato.

SICUREZZA

L'APPARECHIO PUO ESSERE UTILIZZATO DA BABBINI DI ETÀ NON INFERIORE A 8 ANNI E DA PERSONE CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI, O PRIVE DI ESPERIENCE O DELLA NECESSARIA CONOSCENZA, PURCHÉ SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'uso SICURO DELL'APPARECHIO E ALLA COMPRENSIONE DEI PERICOLI AD ESSO INERENTI.
I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZZATORE NON DEVE SESERE EFFETTUATA DA BABBINI SENZA SORVEGLIANZA.
NON TOCCARE IL GENERATORE SE SI É A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
E'ViETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L'AUTORIZAZIONE O LE INDICAZIONI DEL COSTRUTTORE.
NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA ANCHE SE QUESTA è SCOLLEGATA DALLA RETE DI ALIMENTAZIONE ELETTRICA.
SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGA IN CONTATTO CON PARTI CALDE DELL'APPARECCHIO.
EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
NON LASCIARE GLI ELEMENTI DELL'IMBALLO ALLA PORTATA DEI BABBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
QUANDO L'APPARECCHIO É IN FUNZIONE É CALDO AL TATIO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE
CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L'APPARECCHIO IN SEGuito AD UN LUNGO PERIODO DI MANCATO UTILIZZO.

IL GENERATORE è STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDITIONSI CLIMATICA, IN CASO DI CONDIZIONI PARTICULARMENTE AVVERSE (VENTO FORTE, GELO) POTREBBERO INTERVENIRE SISTEMI DI SICUREZZA CHE PORTANO IL GENERATORE IN SPEGNIMENTO. SE SI VERIFICA CIO CONTATTARE IL SERVIZIO DI ASSISTENZA TECNICA E, IN OGNI CASO, NON DISABILITARE I SISTEMI DI SICUREZZA.
IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O RICHIEDERE L'INTERVENTO DEI VIGILI DEL FUOCO.
QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI
NON UTILIZZARE ALCUN LIQUIDO INFIAMMBILE PER L'ACCENSIONE
LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE. QUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L'EFFETTIVA AUTENTICITA. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST'ULTIMO POTREBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.

AVVERTENZE GENERALI

La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.

Il suo impianto va realizzato in modo conforme alla regola dell'arte, secondo le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impianto.

La NORDICA S.p.A. non è responsabile del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali. E' OBBILIGATORIO rispetto norme nazionali ed europee, dispositionsi locali o in materia edilizia, nonché regolamentiazioni antincendio.

NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilità da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.

DICHIARAZIONE DI CONFORMITA'DEL COSTRUTTORE

Oggetto: Assenza di amianto e cadmio

Si dichiara che tutti gli apparecchi vengono assemblati con materiali che non presentano parti di amiente o loro derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto alla norma di riferimento.

Oggetto: Regolamento CE n. 1935/2004

Si dichiara che in tutti gli appearecchi da moi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentare, in conformità al Regolamento CE in oggetto.

NORME PER L'INSTALLAZIONE

L'installazione del Prodotto e degli equipaggiamenti ausiliari, relativi all'impianto di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.

L'installazione, i relativi collegamenti dell'impiano, la messa in servizio e la verifica del corretto funzionamento devono essere eseguiti a regola d'arte da personale professionlmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle presenti istruzioni.

L'installatione deve essere eseguita da personale autorizzato, che dovrà rilasciare all'acquirente una dichiarazione di conformità dell'impiano, il quale si assume l'intera responsabilità dell'installatione definitiva e del consequencesu buon funzionamento del prodotto installato.

Il Prodotto è assemblato e pronto per l'allacciamento e deve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.

Prima dell'installazione eseguire le seguenti verifiche:

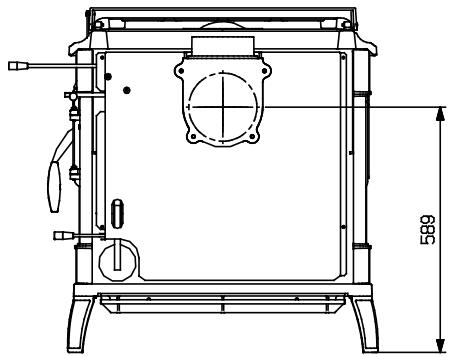

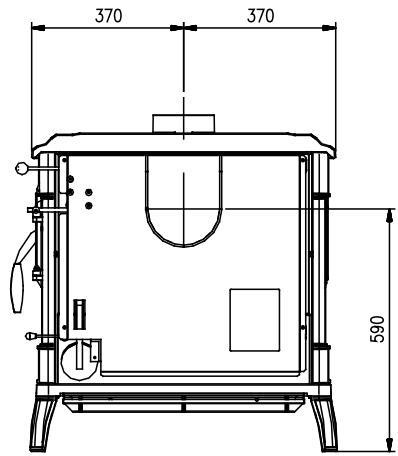

• uscita fumi SUPERIOR - POSTERIOR - LATERALE
• verificare la portata della struttura se regge il peso del vostro apparecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio (Vedi capitolo DATI TECNICI).
• Accertarsi che il pavimento possa sostenere il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sia costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
  Assicurarsi che nella stanza dove sare installato vi si una ventilazione adeguata, a tale proposito è fondamentale prestare attenzione a finestre e porte con chiusura stagna (guarnizioni di tenuta).
• Evitare l'installazione in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, apparecchi a gas di tipo B, pomp e calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione il locale (rif. Norma UNI 10683)
• Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparecchi allo stesso camino.
  Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
• Il foro di scarico fumi non utilizzato deve essere chiuso con il relative tappo (vedi capitolo DIMENSIONI).
  L'installazione deve prevedere l'accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.

La NORDICA S.p.A. declina agli responsabilità per anni a cose e/o persone provocati dall'impiano. Inoltre non è responsable del prodotto modificato perché autorizzazione è tanto meno per l'uso di ricambi non originali.

IlVostro abituale spazzacamino di zona deve essere informato sull'installazione del prodotto, affinché possa verificarne il regolare collegamento alla canna fumaria ed il grado di efficienza di quest's ultima.

SICUREZZA ANTINCENDIO

Nell's installation del prodotto devono essere osservate le seguenti misure di sicurezza:

a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 - A-C-D). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di quello dei valori indicati (vedi DICHIARAZIONE DI PRESTAZIONE);
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esseri alcun oggetto o materiale di costruzione infiammabile e sensibile al calore a meno di vedi Figura 4 - A di distanza. Tale distance cui assere ridotta a 40~cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale infammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in materiale infammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non infammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50 cm e lateralemente di almeno altri 30 cm rispetto l'apertura della porta di carico (vedi Figura 4 - B);
d) Sopra al prodotto non devono essere presenti componenti inflammabili (es. mobili - pensili (vedi Figura 4 - C-D)).

Il prodotto deve funzionare esclusivamente con il cassettocene inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuoco. Il prodotto non deve mai essere acceso in presenza di emissioni gassose o vapori (per esempio colla per Linoleum, benzina ecc.). Non depositate materiali infiammabili nelle vicinanze del prodotto .

Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparecchio. Evitate il contatto con tali elementi -, non correspondente abbligamento protettivo o ricerca utensili accessori (guanti resistenti al calore, dispositivi di!. comando).

Fate in modo che i bambini siano consapevoli di quosti pericoli et teneteli lontani dal focolare durante il suo funzionamento.

Quando si utilizza un combustibile errato o troppo umido si formano dei depositi di catrame(creosoto) nella canna fumaria con il rischio d'incendio.

PRONTO INTERVENTO

Se si manifesta un incendio nel collegamento o nella canna fumaria :

a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere i registri dell'aria comburette
c) Spegnere tramite l'uso di estintori ad anidride carbonica ( CO_2 a solveri)
d) Richiedere l'immediato intervento dei Vigili del Fuoco

NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.

Quando la canna fumaria smette di bruciare bisogna farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.

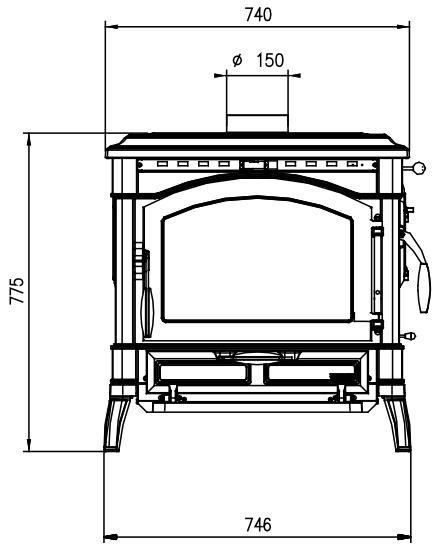

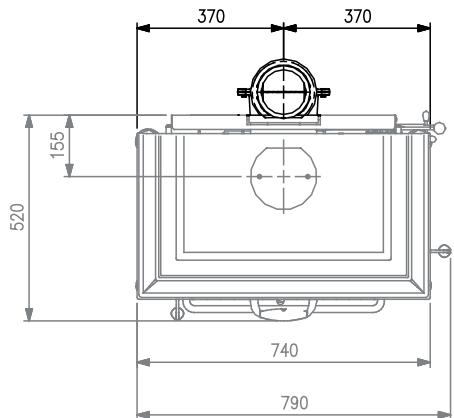

DATI TECHNICI	ISETTA EVO 4.0	ISOTTA EVO	ISOTTA	GIULIETTA x 4.0
	ISETTA CERCHI EVO 4.0	ISOTTA CERCHI EVO	FORNO EVO
Definizione: secondo	EN 13240	EN 13240	EN 13240	EN 13240
Sistema costruttivo	1	1	1	1
Potenza nominale (utile) in kW	7,3	11,9	9,7	6,5
Rendimento in %	83,6	82	87,7	81,7
Diametro tubo scarico fumi in mm	150	150	150	120
Canna fumaria altezza ≥ (m) - dimensioni min (mm)	(*) 4200X200 Ø200	(*) 4200X200 Ø200	(*) 4200X200 Ø200	(*) 4200X200 Ø200
Depressione a rendimento calorifico nominale in Pa (mm H2O)	12 (1,2)	11 (1,1)	10 (1,0)	12 (1,2)
Consumo orario legna in kg/h (legna con 20% umidità max.)	2,0	3,2	2,6	1,85
CO misurato al 13% di ossigeno in %	0,091	0,1	0,07	0,088
Emissione gas di scarico in g/s - legna	6,2	9,3	8,2	5,3
Temperatura gas di scarico nel mezzo in °C - legna	223	272	162	264
Dimensioni bogca fuoco in mm (L x H)	380 x 225	519 x 305	519 x 305	235 x 260
Dimensioni focolare in mm (L x H x P)	439x280x200	597x360x290	546x360x290	350x290x225
Dimensioni forno in mm (L x H x P)	/	/	443x290x305	/
Tipodi griglia	Griglia pianza, girevole dall'esterno
Altezza in mm	706	775	1244	706
	760	830
Larghezza in mm	660	790	795	487
Profondità (con maniglie) in mm	590	660	530	430
Peso in kg	160	205	296	115
Distanze di sicurezza antincendio	Capitolo 4
\( m^3 \)riscaldabili(30 kcal/h x m3)	209(**)	338(**)	278(**)	186(**)

() I valori sono puramente indicativi. L'installazione deve essere comunque dimensionata e verificata secondo il metodologie generale di calcolo delle UNI EN13384-1 o altri metodi di comprativa efficienza.
() Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calore, il volume di riscaldamento è: tipo di costruzione favorevole (30 kcal/h x m³); tipo di costruzione meno favorevole (40 kcal/h x m³); tipo di costruzione sfavorevole (50 kcal/h x m³).

Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8 h, la capacité di riscaldamento diminuisce del 25% circa.

I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.

DESCRIZIONTE CENICA

Definizione: prodotto secondo EN 13240 quello è un appearecchio a combustione intermittente.

Le stufe camino La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento auxiliario durante tutto l'anno. Come combustibili vengono utilizzati cepi di legna.

La stufa-camino è costituita da fusiioni di ghisa grezza e smaltata. Il focolare è internamente rivestito di singole lastre in ghisa ed è dotato di una griglia girevole estràbile. Grazie a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottenendo così una post-combustione che aumento il rendimento e riduce le emissioni dei gas incombusti.

Il vetro ceramicico (resistente fino 700^ ) della porta, consente un'affascinante vista sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo.

ACCESSORI	ATTITIZATOIO	GUANTO
	DI SERIE	DI SERIE

Il riscaldamento dell'ambiente avviene per irraggiamento:attraverso il vetro panoramicico e le superfici esterne calde del prodotto viene. irraggiato calore nell'ambiente.

L'apparecchio è dotato di un registrar per regolare l'aria primaria e secondaria, per mezzo dei quali viene regolata l'aria per la combustione.

A - Registrar Aria SECONDARIA Figura 6

Sopra la porta del focolare si trovai il registrar dell'aria secondaria.

Questo registro deve essere aperto (quindi la leva deve essere spostata verso destra) in particolare per la combustione di legna, in modo che il carbonio incombusto possa subire una post-combustione. (Vedi paragrafo FUNZIONAMENTO). Attraverso questo registro è possibile regolare la potenza di riscaldamento della stufa.

Lasciandolo leggermente aperto, a seconda del tiraggio del camino, è possibile mantenere il vetro pulito.

B - Registrar Aria PRIMARIA Figura 6

Con il termostato, situati posteriormente sul lato destdo della stufa, viene regolato il passaggio d'aria detraverso il cassetto cenere e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassetto cenere devese svuotato regolarmente in modo che lacene non possa ostacolare l'entrata d'aria primaria. Attraverso I'aria primaria vieneanche mantenuto vivo il fuoco.

Durante la combustione di legna, il registrar dell'aria primaria deve essere aperto solo un poco, altrimenti la legna arde velocamente e la stufa si può surriscaldare. (Vedi paragrafo FUNZIONAMENTO).

La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la seguente:

	Carica oraria kg/h	(A) Aria SECONDARIA	(B) Aria PRIMARIA	Aria TERZIARIA
GIULIETTA X 4.0	1,85	APERTO	APERTO 3 mm Figura 6	PRETARATA
ISETTA EVO 4.0 ISETTA CERCHI EVO 4.0	2,0	40 % APERTO	CHIUSO	PRETARATA
ISOTTA EVO ISOTTA CERCHI EVO	2,5	APERTO	APERTO 5 mm	/
ISOTTA FORNO EVO	2,6	Figura 6	CHIUSO	PRETARATA

C - Registro di ACCENSIONE Figura 6

Chiuso —; Aperto +

(NO Isotta Forno EVO)

Vedere paragrafo ACCENSIONE

Accensione:

Aprir registro aria secondaria (A), primaria (B), aprir registro di tiraggio diretto (C), accendere il fuoco.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprireanche I'eventuale valvola a farfalla posta sul tubo di scarico fumi). Vedere paragrafo ACCENSIONE.

Dopo circa 10 minuti, quando il fuco è avviato, chiudere il registro (B) e il registro tiraggio (C) e regolare l'andatura con il registro (A).

Caricamento combustible:

Prima di aprire la porta del focolare, aprire il registrar di tiraggio diretto (C), caricare il combustibile, chiudere la porta e dopo circa 5 o 10 minuti chiudere il registrar (C). IMPORTANTE: Vi consigliamo di aprire la porta molto lentamente per evitare l'uscita di fumi.

ATTENZIONE: Quando si aggiunge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se questo dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.

CANNA FUMARIA

Requisiti fondamenti per un corretto funzionamento dell'apparechio:

• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e cosstruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
• essere priva di strozzature ed avere andamento verticale con deviazioni non superiori a 45^
• se già usata deve essere pulita;
• tutti i tratti del condotto fumi devono essere ispezionabili;
• devono essere previste aperture di ispezione per la pulizia;
• rispetto i dati tecnici del manuale di istruzioni;

Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arroondati con raggio non inferiore a 20 mm. Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5

Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.

Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 1 sono riportati alcuni esempi di soluzione.

Per una corretta installatione rispettare le dimensioni della canna fumaria previste nella tabella DATI TECNICI. Per installazioni con dimensioni diverse, dimensionare la stessa secondo la norma Norma EN13384-1.

Il tiraggio创建工作 alla sua canna fumaria deve essere sufficiente ma non eccessivo.

Una sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e dunque provocare delle difficoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.

ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali infiammabili atteneri da quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguamente distanziata da materiali infiammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.

E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).

COMIGNOLO

Il tiraggio della canna fumaria dipendeanche dall'idoneità del comignolo.

E pertanto indispensable che, se costruito artigianlmente, la sezione di uscita si piu di due volte la sezione interna della canna fumaria (Figura 2).

Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scarico anche in presenza di vento (Figura 3).

Il comignolo deve rispondere ai seguenti requisiti:

• Avere sezione interna equivalente a quella del camino.
• Avere sezione utile d'uscita doppi di quella interna della canna fumaria.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasti corpo estraneo.
• Essere fácilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.

I prodotti con chiusura automatica della porta (tip 1) devono obbligoramente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione della cenere).

I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.

Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna.

Il collegamento delve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge, ed essere fissato ermeticamente alla canna fumaria.

Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparecchio (DIN 1298).

ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali infammabili atteneri a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali infammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria. Distanza minima di sicurezza 25 cm.

IMPORTANTE: il foro di scarico fumi non utilizzato deve essere ricoperto con il relative tappo (vedi Capitolo DIMENSIONI).

La depressione al camino (TIRAGGIO) delve essere di almeno (vedi capitolo DATI TECNICI - Pascal). La misurazione delve essere fatt a smpre ad apparecchio caldo (resa calorifica nominale).

Quando la depressione supera 17 20 Pa (= 1.7 = 2 mm di colonna d'acqua) è necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.

Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi capitolo VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE).

COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO

Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispetto杂质i semiclassical importantissimi principi:

Per nessuna ragione si dovrà usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il Prodotto;
- Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrè eventually essere compensata con un innalzamento della canna fumaria;
- Il tratto orizzontale non dovrà comunque mai superare i 2 metri (UNI 10683);
- Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrè essere eventualmente compensata innalzandola adeguatamente;
La Normativa UNI 10683 - ITALIA prevede che le curve o variazioni di direzione non devono in nessun caso essere superi a 2 compresa l'immissione in canna fumaria.

Volendo usare la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di fatto del punto di imbocco del canale fumo pos. A Figura 5.

Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediatamente quello al comignolo pos. C.

VENTILAZIONE ED AERAZIONE DEI LOCALI DI INSTALLAZIONE

Poiché quosti prodotti ricavano l'aria di combustione dal locale di installatione, è OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porte a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il loro benessere e la sua sicurezza.

Per un buon funzionamento dell'apparecchio è OBBLIGATORIO che nel luogo d'installazione venga immessa sufficiente aria per la combustione e la riossigenazione dell'ambienteesso.

Cio significa che,attraverso apposite aperture comunicanti con l'esterno,deve poter circolare aria per la combustione anche a porte e finestre chiuse.

Le presed'aria devono soddisfare i requisiti seguenti:

• essere protette mediating griglie, reti metalliche, ecc., alla ridurne, peraltro, la sezione utile netta;
• essere realizzate in modo da vendere possibili le operazioni di manutenzione;
• posizionate in maniera tale da non poter essere ostruite;
• Se nel locale di installatione dell'apparecchio fosso r presenti delle cappe di aspirazione, queste NON devono essere fatto funzionare contemporaneamente. Queste, infatti, possono provocare l'uscita di fumi nel locale,anche con la porta del focolare chiusa.

L'afflusso dell'aria pulita e non contaminata cui esse otenuto anche da un locale adiacente a quello di installatione ( aereazione e ventilazione indiretta) purché tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno.

Il locale adiacent non puo essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolò incendio, bagno, camera da fatto o locale comune dell'immobile.

La ventilazione si ritiene sufficiente quando il locale è provvisto di prese d'aria in base alla tabella:

Categorie di apparecchi	Norma di riferimento	Percentuale della sezione netta di aperture rispetto alla categoria di uscita fumi dell'apparecchio	Valore minimo netto di aperture condotto di ventilazione
Caminetti	UNI EN 13229	50%	200 cm2
Stufe	UNI EN 13240	50%	100 cm2
Cucine	UNI EN 12815	50%	100 cm2

E' vietata l'installatione all'interno di locali con pericololo incendio. E' inoltre vietata l'installatione all'interno di locali ad uso abitativo nei quali comunique la depressione misurata in opera fra ambiente esterno e interno sa maggiore a 4 Pa - riferimento per l'italia secondo normativa UNI10683.

E' necessario atteneri a tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l'apparecchio.

COMBUSTIBILI AMMESSI / NON AMMESSI

I combustibili ammessi sono cepi di legna. Si devono utilizzare esclusivamente cepi di legna secca (continuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I peszi di legna dovrebbero avere una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm.

I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto quosti hanno un potere calorifico elevato.

La legna usata come combustibile delve ave un contento d'umidità inferiore al 20% e delve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poiché è necessaria una maggiore quantità d'energia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focalore e quando nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.

La legna fresca contiene circa il 60% di H_2O , perché non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio sotto una tettoia) per almeno due anni prima di utilizzarla.

Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di cortecchia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.

Carte e cartone devono essere utilizzati solo per l'accensione.

La combustione di rifiuti è VIETATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre anni alla salute ed in virtù del disturbo olfattivo a reclami da parte del vicinato.

La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.

• LEGNI RESINOSI POCO ADATTI

Specie	kg/mc	kWh/kg Umidità 20%
Faggio	750	4,0
Cerro	900	4,2
Olmo	640	4,1
Pioppo	470	4,1
Larice*	660	4,4
Abete rosso*	450	4,5
Pino silvestre*	550	4,4

ATTENZIONE: L'uso continu e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.

I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.

ACCENSIONE

IMPORTANTE: alla prima accensione è inevitable che venga prodotto un odore sgradevole (dovuto dall'essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dato un breve utilizzo. Si deve comunque assicurare una Buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumento lentamente la resa calorifica dell'apparecchio.

É VIETATO l'uso di tutte le sostanze liquide come per es. alcool, benzina, petrólio e simili.

Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.

Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:

i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corso del prodotto è sopposto non è omogenea: da zona a zona si registrarano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovrè essere sottoposto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitationi elastiche;
- in particolare inizialmente si potrà notare l'émissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice ancore fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovrà superare più volte e per una certa durata la temperatura di 350^ , prima di incorporarsi perfettamente con le superfici metalliche

Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:

1. Assicuratevi che si garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
2. Nelle prime accensioni, non caricareccessivamente la camera di combustione (circa metà della quantità indicata nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di甚么 significato nel manuale d'istruzioni.
3. Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
4. Successivement caricare sempre più (segundo comunique quanto descripto sul libretto di struzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in但这a fase iniziale, cicli di accensione-spegnimento di breve durata.
5. Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
6. Una volta superato il "rodaggio" si potrà utilizzato il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.

Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprireanche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare apprehendo lentamente la porta, in modo da evitare fuori uscite di fumo, si chiude il registro dell'aria primaria e si controllinga la combustione mediante l'aria secondaria secondo leindicazioni riportate nel capitolo DESCRIZIONE TECHNICA.

Durante esta fase, non lasciare mai il focolareswana supervisione.

Mai sovraccaricare l'apparechio (vedi cap.DESCrizIONE TECNICA / consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare l'apparechio. La garanzia non copre i dati dovuti al surriscaldamento dell'apparechio.

ACCENSIONE A BASSE EMISSIONI

La combustione senza fumo è un metod di accensione per ridurre in modo significativo le emissioni di sostanze nocive. La legna brucia gradualmente dall'alto verso il basso,osi la combustione proce di estentamente ed in modo più controllato.I gas combusti, passando atteraverso le alte temperature della fiamma, bruciano quasi completamente.

Mettere i ciocchi del legna nel focolare ad una certa distanza uno dall'altro, come indicato in Figura 7. Disporre in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, disporre i primi ciocchi del modulo perpendicolarmente alla catasta di legna.

Modulo di accensione. Quito modulo di accensione sostituisce quello di carta o cartone.

Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20~cm Figura 7. Mettere i quattro ciocchi incrociati sopra la catasta di legna, trasversalmente adessa, con nel mezzo del modulo l'accendi fuoco, che può essere per esempio lana di legna impregnata di cera. Un fiammifero è sufficiente per accendere il fuoco. Volendo si possono utilizzato ancche pezioni di legno più sottili: in tal caso ne occorrera una maggiore quantità. Tenere aperte la valvola di scarico fumi e il registro per l'aria comburette.

Dopo aveo acceso il fuoco, lasciare il registro che regola l'aria per la combustione nella posizione indicata :

Combustibile	Aria PRIMARIA	Aria SECONDARIA	Aria TERZIARIA
Legna	CHIUSO	1/2 APERTO	PRETARATA

IMPORTANT:

nonaggiungere ulteriore legna tra una carica completa e l'altra;
non soffocare il fuoco chiudendo le prese d'aria;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Questeindicazioni sono sostenute da ENERGIA Legno SVIZZERA www.energia-legno.ch

Dopo aver posizionato i registri correttamente insere la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitationi anomale e deformazioni (seconde leindicazioni riportate nel capitolo DESCRIZIONE TECHNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.

Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

Gli appearechi con le porto non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto quello sorveglianza.

IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzo.

Con i registri viene regolata l'emissione di calorie del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorie combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.

Non si delve mai sovraccaricare l'apparechio. Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare la stufa, in particolare si potrebbero verificare delle rotture sulla parte inferiore della facciata. I danni causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 10 Pa 11 Pa 12 Pa (1,0 mm 1,1 mm 1,2 mm di colonna d'acqua) è la seguente: vedi capitolo DESCRIZIONE TECNICA. Questo è un apparechio a combustione intermittente.

Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quando la resa calorifica è influenzata dal camino. Un buon tiraggio del camino richiede una minore quantità d'aria per la combustione, nelle uno scarso tiraggio necessita di una magiore quantità d'aria per la combustione.

Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significica che l'apparecchio non è regolato correttamente o la legna è troppo bagnata; se"Invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).

ATTENZIONE: Quando siaggiunge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se questo dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.

USO DEL FORNO (DOVE PRESENTE)

Graie all'apporto d'aria per la combustione la temperatura delorno cui siere sensibilmente influzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al fornso sono fondamentali per un buon risultato di cottura.

La padella forno e la griglia forno possono essere collocate su diversi piani.

Torte spesse e arrosti grandi sono da insereire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore può essere utilizzato per riscaldare o rosolare (vedi capitolo Descrizione Tecnica - ACCESSORI).

Quando si cucinano cibi molto umidi, torte con frutta o frutta stessa si produce acqua di condensa.

Durante la cotturaouldsvilupparsi del vapore acqueo che va a depositarsi superiormente o lateralmente sulla porta formando gocce d'acqua di condensa. Si tratta di un fenomeno fisico.

Aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di tempi di cottura più lunghi) si può far uscire il vapore dal vano di cottura e ridurre notevolmente la formazione di condensa.

FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE

Durante il periodo di transizione, overo quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuorescono più completeness (odore intenso di gas).

In tal caso scuotete piu frequentamente la griglia e aumento l'aria per la combustione. Caricate in seguito una quantità ridotta di combustibile facendo si che questo bruci più rapidamente (con sviluppo di fiamme) e si stabilizziosi il tiraggio della canna fumaria. Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.

MANUTENZIONE E CURA

ESEGUIDRE LE INDICAZIONI SEMPRE NELLA MASSIMA SICUREZZA!

• Assicurarsi che la spina del cavo di alimentazione (dove presente) sia staccata.
• Che il generatore sia freddo in agli sua parte.
  Le ceneri siano completeness fredde.
• Garantire una efficace ricambio d'aria dell'ambiente durante le operazioni di pulizia del prodotto.
• Una scarsa pulizia pregiudica il corretto funzionamento e la sicurezza!

PULIZIA PERIODICA A CARICO DELL'UTENTE

Le operazioni di pulizia periodica, come indicate nel presente manuale uso e manutenzione, devono essere eseguite prestando la massima cura dopo aver letto leindicazioni,le procedure e le tempiliche detritte nel presente manuale uso e manutenzione.

Controllare e pulire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino. Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installmente del prodotto, il collegamento al camino e l'aerazione.

IMPORTANTE: LA PULIZIA E LA MANUTENZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolvergeri al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATO!

PULIZIA VETRO

Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacamente rallentata. Non può essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.

IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a apparecchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene. Non usare comunique panni, o prodotti abrasivi o chimicamente aggressivi.

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

ROTTURA DEL VETRI: i vetri esendo in vetroceramica resistenti sono ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.

PULIZIA CASSETTO CENERE

Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 8. Vi consiglio di svuotare periodicamente il cassetto allacene e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consiglio di lasciare sempre 3-4 cm di cenere nel focolare.

ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaippo su di un pavimento ignifugo, lontano da materiali infammabili fino allo spegnimento e raffreddamento completo delle ceneri.

PULIZIA CANNA FUMARIA

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburette sono indispensableali per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.

Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora si necessario (problemi di mal funzionamento con scararesa). Un excessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l'incendio della canna fumaria.

La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da un spazzacamino che contemporaneamente può effettuare un'ispezione.

Durante la pulizia bisogna togliere dall'apparecchio il cassetto cenere, la griglia ed il deflettore fumi per favorire la caduta della fuliggine. I deflettori sono disponibile estraibili dalle loro sedi in quanto non sono fissati con nessuna vite. A pulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 9).

ATTENZIONE: La mancanza del deflettore fumi provoca una forte depressione, con una combustione troppo veloce, effecssivo consumo di legna con relativo surriscaldamento dell'apparecchio.

LE MAIOLICHE (DOVE PRESENTE)

Le maioliche La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.

Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.

Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.

PRODOTTI IN PIEDRA OLLARE (DOVE PRESENTE)

La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilizzato alcun detergente o liquido.

PRODOTTI VERNICIATI (DOVE PRESENTE)

Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.

AVVERTENZA: prima dell'eventuale applicazione della nuova vernice, bisogna pulire e rimuovere agli residuo dalla superficie daverniciare.

PRODOTTI SMALTATI (DOVE PRESENTE)

Per la pulizia delle parti smaltate usare acqua saponata o detergente Neutro NON abrasivo o chimicamente NON aggressivo, a freddo.

Dopo la pulizia NON lasciare asciugare l'acqua saponata o il detergente, provvedere alla loro rimozione immediatamente. NON usare carta vetrata o paglietta in ferro.

COMPONENTI CROMATI (DOVE PRESENTE)

Qualora i componenti cromati dovessero diventare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato prodotto per la pulizia.

CERCHI IN GHISA (DOVE PRESENTE)

I cerchi in ghisa vanno periodicamente carteggiati con carta vetrata grana 150 NON le parti smaltate.

IMPORTANTE: per evitare la formazione di ruggine NON lasciare le pentole o le padelle sulla stufa fredda. Ciò causerebbe la presenza di aloni di ruggine, sgradevoli a vedersi e difficulti da rimuovere!

MANUTENZIONE DEL FORNO (DOVE PRESENTE)

Per evitare la possibile formazione di ruggine si raccomanda di:

• Fare uscire il vapore dalorno per ridurre la formazione di eventuale condensa aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di cottura di cibi molto umidi e tempi di cottura molto lunghi);
• Estrarre i cibi dalorno una volta cotti. Lasciare raffreddare i cibi all'internalo delorno sotto i 150^ comporta la formazione di condensa;
• A cottura terminata. Lasciare parzialmente aperta la porta del forno fino a fare asciugare l'eventuale condensa;
• In caso si fosse formata dell'umidità all'interno del forno, si consiglia di trattare con della vasellina neutra la parte interna della porta in ghisa (dove presente).
• Ripetere il trattamento di vaselina neutra sulla parte interna della porta in ghisa ogni 3-6 mesi secondo quando è utilizzato il forno;
  In caso si fosse formata della ruggine sulla parte interna della porta in ghisa, rimuovere la ruggine usando del materiale abrasivo dopodiché, trattare la superfice in ghisa con della vasellina neutra.

Al fine di assicurare la qualità dei cibi che sono cotti nel forno, l'interno delle porte in ghisa NON è stato trattato con alcun prodotto.

FERMO ESTIVO

Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altri eventuali residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.

E' consigilabile effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre -cioè non più aderenti alla stufa -non garantirebbbero il buon funzionamento dell'apparecchio! Si renderebbe quindi necessaria la loro sostituzione.

In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare.

Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.

MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI

La manutenzione ordinaria delve essere seeguita almeno una volta all'anno.

Il generatore utilizzando legna come combustibile solido necessità di un intervento annuale di manutenzione ordinaria che deve essere effettuate da un Tecnico abilitato, utilizzato esclusivamente ricambi originali.

Il mancato rispetto più prompressere la sicurezza dell'apparecchio et più far decadere il diritto alle condizioni di garanzia.

Rispettando le frequenza di pulizie riservate all'utente descripte nel manuale uso e manutenzione, si garantisce al generatore una corretta combustione nel tempo, evitando eventuali anomalie e/o malfunzionamenti che potrebbero richiedere maggiori interventi del technique. Le richieste di interventi di manutenzione ordinaria non sono contemplate nella garanzia del prodotto.

GUARNIZIONI

Le guarnizioni garantisco l'ermeticità della stufa e il consequencese buon funzionamento della stessa.

E'neasio che esve gano periodicamente controllate: nel casr risultassero usurate o danneggiare neecessario sostituire immediatamente.

Queste operazioni dovranno essere seeguite da parte di un technique abilitato.

Annuallynte o comunque ogni volta che se ne presenti la necessità aspirare e pulire il condotto che porta al camino. Se esistono dei tratti orizzontali è necessario asportare i residui prima che questi ostriscano il passaggio dei fumi.

DETERMINAZIONE DELLA POTENZA TERMICA

Non esiste regola assoluta che permetta di calculare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per una stanza adeguamente isolata sare 30 kcal/h al m³ (per una temperatura esterna di 0 °C).

Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35W / m^3

Supponendo che desideriate riscaldare una stanza di 150m^3 (10× 6× 2,5m) in un'abitazione isolata, vi occorreranno, 150m^3× 35W / m^3 = 5250

W o 5,25 kW. Come riscaldamento principale un appearechio di 8 kW sare dune quificente.

		Valoreindicativo di combustione		Quantità richiesta in rapporto a 1 kg di legna secca
Carburante	Unità	kcal/h	kW
Legna secca (15% di umidità)	kg	3600	4.2	1,00
Legna bagnata (50% di umidità)	kg	1850	2.2	1,95
Bricchette di legna	kg	4000	5.0	0,84
Bricchette di legnite	kg	4800	5.6	0,75
Antracite normale	kg	7700	8.9	0,47
Coke	kg	6780	7.9	0,53
Gas naturale	m3	7800	9.1	0,46
Nafta	L	8500	9.9	0,42
Elettricità	kW/h	860	1.0	4,19

CONDIZIONI DI GARANZIA

1. I prodotti La Nordica S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 mesi alla data di acquisto.

L'acquisto deve essere provato da un documento fiscalmente valido rilasciatodal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifici il prodotto acquistato e la data di acquisso e/o segna dello stesso.

ATTENZIONE: La presente garanzia convenzionale non sostituisce la garanzia prevista dalle norme europea a tutela dei Consumatori.

La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)

Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La Nordica S.p.A.

Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questo cui la garanzia del prodotto sare LIMITEData ad un periodo di 12 mesi alla data di acquisito.

GARANZIA ITALIA

Cosa fare in caso di anomalia nel funzionamento del prodotto:

Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completingo carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre - natura del difetto - modello del vosto appearechio - indirizzo completo - numero di Telefono

GARANZIA EUROPA

Cosa fare in caso di anomalia nel funzionamento del prodotto:

Consultare il libretto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funazionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completingo carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza tecnica autorizzato al venditoreindicando sempre:natura del difetto,modello del vostro appearechio,indirizzo completo e numero di telefon.

Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto nelle alcuna spesa.

Dal settimo al ventiquattresimo mese, nel caso in cui sua stato accerato un vizio di conformità, il consumatore dovrà sostenere il costo della chiamata nelle venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.

1. Qualora il difetto riscontrato si riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non ESAustivo, portata insufficiente degli impianti; errata installatione e/o manutenzione operata da personale non in possesso dei requisiti previsti delle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e ragcomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.

Non sono altresi compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili vizi di fabbricazione. Allo stesso modo sono escludi nella presente garanzia i vizi riconducibili al mancato correto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto, casi come tutti i difetti del prodotto dovuti ad incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto (graffi, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all'inizioile quasto.

Sono escludi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa, materiali refrattari (es. Nordiker o altro), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Idrlo lo scambiatore di calorie è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantisce una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono escludi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi.

In caso di segnalazione di difetti non riscontriati poi in fase di verifica da parte di un technician autorizzato, l'intervento sare a completo carico del consumatore.

1. Qualora il ripristino alla conformità non fosse possibile atraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell'acquisto del prodotto/componente da sostituire.
2. La Nordica S.p.A. declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, derivare a persona, animali e cose, in consulenza alla mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti le avvertenze in tema di installatione, uso e manutenzione del prodotto, scaricabileanche dal situ internet.

3. Sono esclusi alla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o alto.

4. Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il technique fosse in grado di riparare il prodotto presso il domicilio dell'utente, è lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegna saranno,invece a sua carico.

5. Trascorso il periodo di 24 mesi di garanzia agli intervento di riparazione sarea a completo carico del consumatore.

6. In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-Italia)

ULTERIORI AVVERTENZE

Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Nonutilizzareil prodotto comecala ostruttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
- Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale.
- Qualsiasi tipo di manomissione o di sostuzione non autorizzata di particolari non originali del prodotto cui quod esere pericoloso per l'incomità dell'operatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti sulla adequati indumenti di protezione o apposti mezzi, come ad esempio quanti a protezione termica
E'Vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.
- Spegnere il prodotto in caso di guasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.

ATTENTION

SURFACES CAN BECOME VERY HOT! ALWAYS USE PROTECTIVE GLOVES!

Tutte le distance minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati (Vedi DICHIARAZIONE DI PRESTAZIONE).

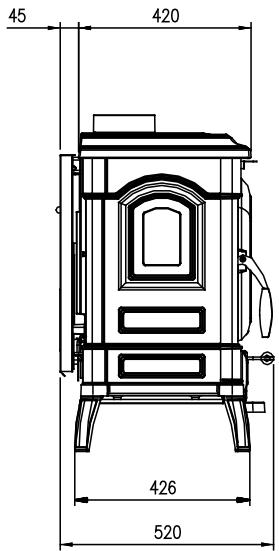

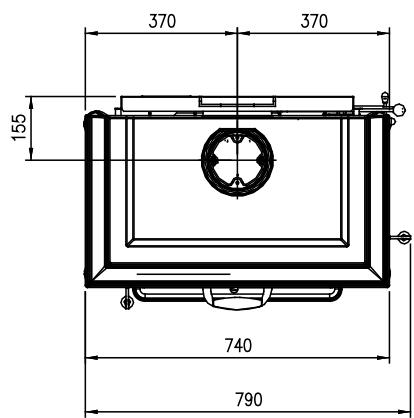

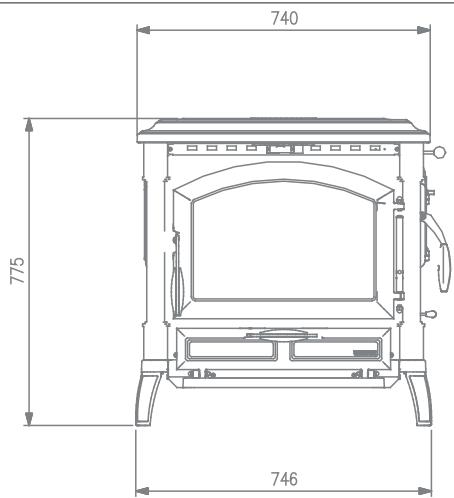

ISETTA 4.0 con Cerchi EVO

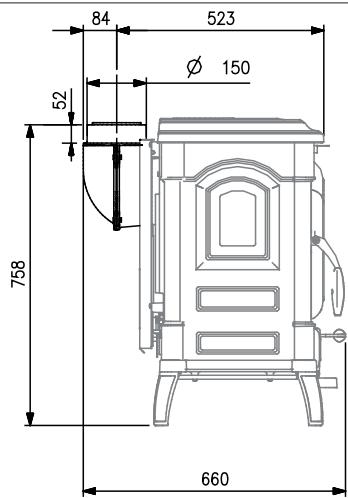

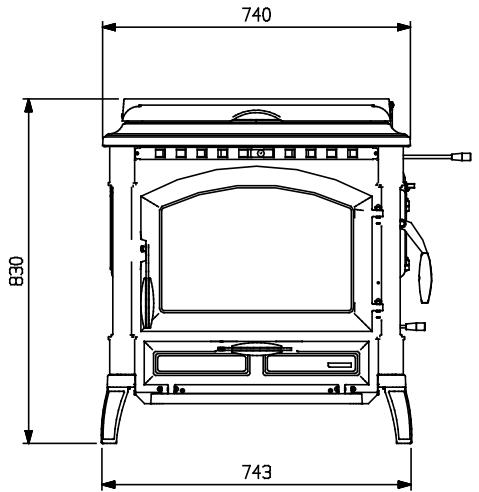

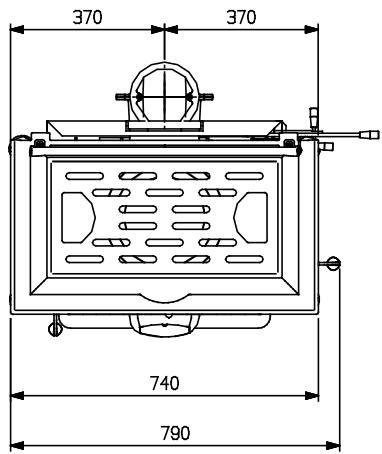

ISOTTA EVO

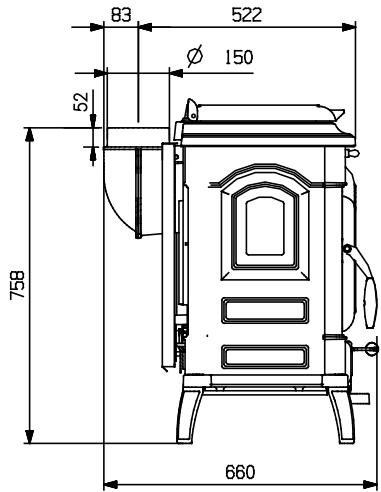

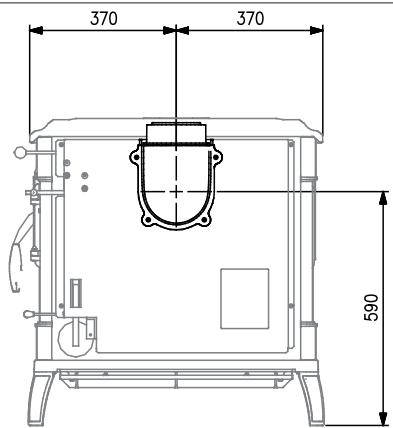

ISOTTA EVO
