MANUALE UTENTE RHG6D5WC5X ROSIERES

Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di seriese per richiedere assistenza al Servizio post-vendita.

AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferioreagli 8 anni, a meno che non siano continuamente supervisionati.

AVVERTENZA: utilizzato unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.

AVVERTENZA: la cotturaenza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola cui è essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensi spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiamma.

AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura.

AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.

L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o struite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprehendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambinienza supervisione.

ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve essere supervisionato in continuo.

Si consiglia vivamente di tener e bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di usioni gravi.

Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o sistemi di lavoro a distanza separati.

Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena.

Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduzione di terra è giallo-verde. Questa operazione deve essere eseguita solo da un technician adeguatamente addestrato. In caso di

incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un technique specializzato di sostuire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di installmente.

Il collegamento alla rete di alimentazione più essere effettuatoanche collocando un interrottore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente.

Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilemente accessibili al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interrottore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.

Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da tecnici qualiati, per evitare rischi. Il conduttore di terra (giallo-verde) deve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni deve essere adatta alla potenza assorbita dal piano di cottura (come indicate sulla targhetta). Il cavo di alimentazione deve essere di tipo HO5V2V2-F.

Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchia o coperchi. Potrebbero scaldarsi eccessivamente.

Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica.

Dopogni utilizzato è necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di quello tipo vengono cotti nuovamente quando il piano di cottura viene acceso, creando fumo e odori sgradevoli per non parlare del rischio di propaganda di incendi.

Non utilizzato mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico.

Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso.

Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica.

Utilizzare sempre i recipienti di cottura adatti.

Mettere sempre la pentola al centro del gruppo sul quale si sta effettuant lo cottura. Non appoggiare nulla sul pannello di lavoro.

Mai utilizzare il piano di cottura come superficie di lavoro.

Maiutilizzareilpiano di cotturacome tagliere.

Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano possono danneggiarlo.

Nonutilizzareilpiano di cottura per riporvi oggetti.

Nonfare scivolareirecipiensulpiano di cottura.

Il funzionamento dell'elettrodomestico alle frequence nominali non richiede una operazione o impostazione.

INSTALLARE UN ELETTRODOMESTICO PUO ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUO COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. É PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGÀ PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITA PER OGNI PROBLEMATECNICO DEL PRODOTTO SIA IN CASO DI DANNIA COSE O PERSONE SIA IN ASSENZADI ESSSI.

1.1. INSTALLAZIONE

Il plano cottura può essere Installato In qualsiasi top che sia resistente ad una temperature di 100^ e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è molto她在 Figura 2.

Qualora sotto Il plano cottura vi sua un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o slmili) (Figura 3).

Se il piano cottura è montato accanto a un mobile su uno dei lati, la
distanza tra il piano cottura e il mobile deve essere almeno 15 cm e la
distanza tra il foro e la parete posteriore deve essere almeno 7 cm.
La distanza tra Il plano cottura e qualsiasi altri appearecchio sopra di
eso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4).

Oggetti metallici nel cassetto possocono raggiungere temperature elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di utilizzare una separazione intermedia in legno.

Importante - Il diagramma In figura 1在哪来？
applicato il sigillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base.

Quando un piano cottura da 60 cm o 75 cm viene posizionato sopra unorno, la parte posteriore deve essere raffreddata ad aria.

1.2. LOCAZIONI CONSIGLIATE

Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dell'installazione o l'uso dell'apparecchio.

Un piano gas produce umidità e calore nell'area in cui è installato. Per questa ragione bisogna garantire una Buona ventilazione viatramite passaggio di aria naturale sua grazie all'infallazione di una cappa d'aspirazione. Un uso intensivo e prolongato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o augmentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore più essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area.

Una ventola elettrica è in grado di assicurare unchio d'aria completo nella cucina 3-5 volte agli ora. L'infallatore dovrà seguire gli standard nazionali pertinenti.

2.1. CONNECTION ELETTRICA

Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve averre la messa a terra. Se esta operazione non viene eseguita, il produttore non sare responsabile di eventuali danni occorsi a persono o proprietà. Se non è giorn applicata una spina, applicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sua sempre accessibile. Qualora il piano cottura si connesso direttamente all'alimentazione principale, bisognerà predisporreanche un salvavita. Se il cavo di alimentazione è danneggiato dovrè essere sostituito da personale qualificativo in modo da prevenire qualsiasi potenziale rischio.

Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi 3 × 0.75 mm^2 H05 V2V2-F.

Alimentazione principale	FASE	F	Cavo Marrone
	TERRA		Cavo Verde/Giallo
	NEUTRA	N	Cavo Blu

Il mezzo di disconnessione deve essere incorp.orato nel cablaggio fisso in accordo con le leggi di cablaggio.

Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distance di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di INSTALLazione.

2.2. CONNECTION GAS

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica.

La placca segnaletica sotto il piano cottura在哪 il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sua regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cancellare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali.

Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove è obblatorio per legge; in Figura 7 viene molto come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sarebbe connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superi 2 metri.

Il tubo flessibile deve essere sistematico in modo tale che non possa entrare in contatto con parti mobile dell'unità abitativa (ad esempio un cassetto) e non passiattraverso alcuno spazio che sia suscettibile a congestionamento.

Per prevenir qualiasi danno al piano seguire l'installazione seguendo esta sequenza (Figura 5):

1) Come illustrato, assemblare le parti in sequenza:

A: 1/2 Adattatore cilindrico maschio

B: 1 / 2 Sigillante

C: 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di dettre le tubature in posizione.

3) Attaccare l'elemento C all'alimentazione gas usingo tubi di rame o manicotti flessibili in acciaio.

IMPORTANT: eseguire unultimatecontrolloconuna soluzioneabase di sapone per controllare che le tubature non perdano.Nonusare mai una fiamma.Inoltre assicurarsi che il manicottoflessibile non venga aicontatto con una parte mobile della cucina(es. cassetto) e che non sia situato dove possa esser danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio spagnere l'alimentazione e chiamare il technician. Non cercare un'eventuale perdita con una fiamma.

2.3. ADATTARE IL PIANO COTTURA CON DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:

• rimuovere le griglie e i brucitori
• insere una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 6)
• svitare l'iniettore e sostituirlo con uno compatibile con il tipo di gas che verrà utilizzato (vedere la tabella tipi di gas).

2.4. REGOLARE IL MINIMO DELLA FIAMMA

Dopo aver acceso i brucatori, girare la manopola del gas sul minimo quando rimuovere la manopola (può esere rimossa con una leggera pressione).

L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate o dando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscente del rischio possibile.

Usare una piccola estermità come un cacciavite per regolare la vite come lostrato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumento il flusso - Usate questeiaggiustamenti per ottenere una fiamma approssimativamente di 3 / 4 mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.

Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio devese sereutilizzato solo per gli scopi con cui è stato pensato, qualiasiutto utilizzo più essere considerato improprio e quando pericoloso. Il produttore non è responsable per qualiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persona (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o struiti all'uso dell'apparecchio da una persona responsable della loro incolumità.

I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

Prima di utilizzare il fornello, assicurarsi che i perimetri della griglia siano posizionati al centro del fornello come nella figura sostostante. Se state utilizzato Griglie in Ghisa; la posizione della griglia è segnata al di tutto diessa. Assicurarsi che la griglia esatta sua posizionata correttamente.

Prima di accendere il piano cottura a gas, accertarsi che i tappi del bruciatore siano collocati correttamente in posizione. Questo piano cottura è dotato di accensione elettronica per l'accensione del bruciatore.

Per accendere i bruciatori, procedere comme segue: Premere e ruotare in senso antiorario la manopola fino al significolo della fiamma più grande o in posizione 10, quando tenerla premuta 5 secondi dopo l'accensione. Ilsystema di accensione continuera a generate scintille fino a quando la manopola di lavoro rimane premuta.

Avvertenza: in mancanza di elettricità, per accendere il bruciatore utilizzare un fiammifero o un ascendino, effettuating le seguenti operazioni:

• Collocare un fiammifero acces o un ascendino vicino al bruciatore
• Premere e ruotare in senso antiorario la manopola fino al symbolo della fiamma più grande o in posizione 10, quando tenerla premuta 5 secondi dopo l'accensione

Avvertenza: se dopo 5 secondi il bruciatore non si è acceso, non insistere e attendere almeno 1 minuto prima riprovare ad accendere il bruciatore.

MANOPOLE DI CONTROLLO

Ogni manopola controlling a bruciatore, come indicate nella serigrafia. Le manopole hanno 10 regolazioni, alla fiamma più alta a quella più Bassa. Non provare mai a passare da 0 a 1 (senso orario)

Indicatori
+	Bruciatore controllato dalla manopola di lavoro
○	Bruciatore spento
10·	Regolazione alla massima potenza e accensione elettrica
• 1	Impostazione della minima potenza

AVVISIGENERICI:

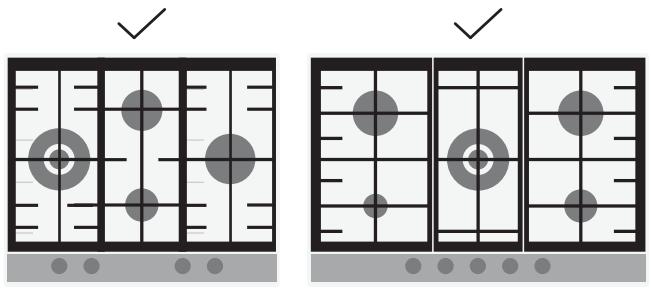

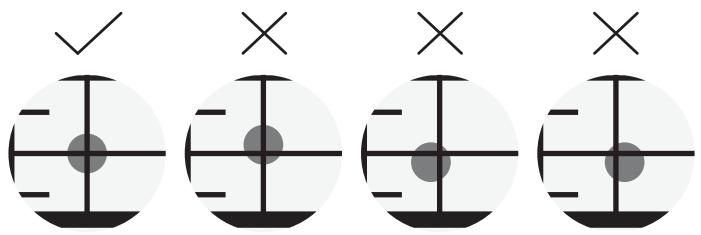

Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatore come migliorato qui a seguito. Tabella A.

Tabella A

Tipo di bruciatore	Ø / (cm)	Potenza (kW)	G20/20 mbar (Metano)	G30/28-30 mbar (LPG)
AUX Ausiliario	10 - 18	1,00	95 l/h	73 g/h
SR Semi rapido	12 - 22	1,75	167 l/h	127 g/h
R Rapido	16 - 26	2,70	257 l/h	196 g/h
DC 5 kW MONO	16 - 26	5 NG 4,6 LPG	476 l/h	334 g/h

Per contentitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sua raffreddato.

La pulizia e la manutenzione non dovrebbero essere fatto da bambini sulla supervisione.

Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale.

Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare agli tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox.

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia useare una soluzione appropriata.

I brucitori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loroippo.

É importante che i brucatori vengano riposizionati correttamente. Griglie cromate e bruciatori

Le griglie cromate e i brucitori tendono a divertare scuri con l'uso. Questo è un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In agli caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.

5. RIPRISTINO

Prima di contattare un technique del Centro Assistenza si prega di controllare:

• Che la spina sia ben inserita e collegata;
• Che l'alimetazione gas non sia difettosa.

Se il malfunzionamento non è identificabile:

specnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPETTO DELL'AMBIENTE

Questo appearecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle appearechiature elettriche ed elettroniche (WEEE). I WEEE contengono sia le sostanze inquinanti (che possono provocare consequences negative sull'ambiente) che componenti di base (che possono essere riutilizzati). è importante che i WEEE siano soggetti a rattamenti specifici, per rimuovere e

smaltire correttamente tutti gli inquinanti e recuperare e riciclare tutti i materiali.

I singoli possono giocare un ruolo importante nell'assicurare che i WEEE non diventino un problema ambientale; è essenzionale seguire alcune regole di base:

• I WEEE non devono essere trattati come rifiuti domestici.
• I WEEE devono essere portati ai puniti di raccolta apposti gestiti dal comune o da società registrate. In molti Paesi, per i WEEE grande, potrebbe essere presente la raccolta domestica.
• Quando si acquista un nuovo appearecchio, quello vecchio potrebbe essere restituito al rivenditore che deve acquisirlo Gratisamente su base singola, sempre che l'apparecchio sia del tipo equivalente e abbia le stesse funzioni di quello acquistato.

Dichiarazione di conformità: quello apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentiazioni espresse nelle direttive EEC 89/109.

L'élettrodomestico é conforme alla Direttiva Europea 2009/142/CE (GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas Appliances Regulation) 2016/426.

Apponendo la marcatura C E su quello prodotto, dichiariamo,除去 la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti alla legislazione europea in essere per quello prodotto.

// produttore non si rende responsable per alcuna imprecisione dovuta a errori di stampa o trascrizione conteni nel libretto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sua necessario, inclusi i consumi, alla compensettere le caratteristiche inerenti la sicurezza del funzionamento.

7. GARANZIE

Il prodotto è garantito, altre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrá essere conservato e migliorato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanziaanche sul nostro sito internet.

Per ottenere assistenza compila l'apposto form on-line oppure contattaci al numero che troviindicato nella pagina di assistenza del nostro sito internet.

Tabella 1

Piastra del bruciatore	4Gas - L1 - Diamond	5Gas - L2 - CENTRAL WOK	5Gas - L3 - 4+1
Bruciatore	AUX/SR/R/DC	AUX/SR/2R/DC	AUX/2SR/R/DC
Genere	UH60MF	UH75MF	UH75MF
FFD	Si	Si	Si
Aux 1kW	1	1	1
Sr 1,75 kW	1	1	2
R 2,7 kW	1	2	1
Dc 5 kW Mono	1	1	1
Ingresso nominale di calore	NG 10,45 kW LPG 10,05 kW	13,15 kW 12,75 kW	NG 12,20 kW LPG 11,80 kW
G20/20 mbar	995 l/h	1252 l/h	1162 l/h
G30/28-30 mbar	730 g/h	926 g/h	857 g/h
Classe di installatione	3	3	3
Voltaggio / Freqenza (V / Hz)	220-240V 50/60Hz	220-240V 50/60Hz	220-240V 50/60Hz
Potenza elettrica in ingresso	1	1	1
Iniezione elettrica	Si	sì	Si
Dimensione prodotto (mm)	595x505x42	745x505x42	745x505x42

Questo apparecchio è stato progettato per uso domestico e non professionale.

La Ditta costrutrice declina agli responsabilità per eventuali errori di stampa conteni nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
