MANUALE UTENTE MBI 640 AL WHIRLPOOL

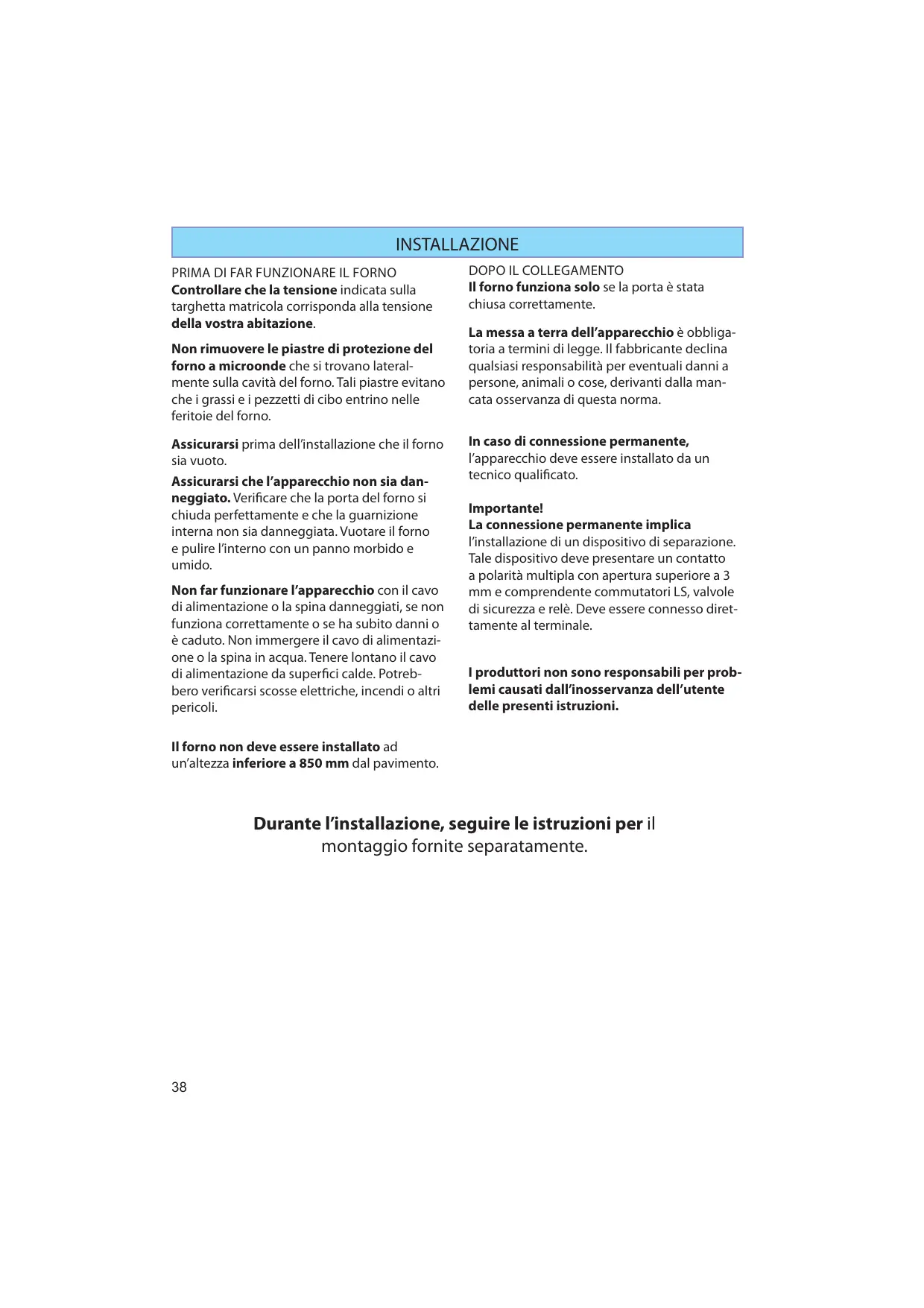

INSTALLAZIONE PRIMA DI FAR FUNZIONARE IL FORNO Controllare che la tensione indicata sulla targhetta matricola corrisponda alla tensione della vostra abitazione. Non rimuovere le piastre di protezione del forno a microonde che si trovano lateralmente sulla cavità del forno. Tali piastre evitano che i grassi e i pezzetti di cibo entrino nelle feritoie del forno. Assicurarsi prima dell’installazione che il forno sia vuoto. Assicurarsi che l’apparecchio non sia danneggiato. Verificare che la porta del forno si chiuda perfettamente e che la guarnizione interna non sia danneggiata. Vuotare il forno e pulire l’interno con un panno morbido e umido. Non far funzionare l’apparecchio con il cavo di alimentazione o la spina danneggiati, se non funziona correttamente o se ha subito danni o è caduto. Non immergere il cavo di alimentazione o la spina in acqua. Tenere lontano il cavo di alimentazione da superfici calde. Potrebbero verificarsi scosse elettriche, incendi o altri pericoli.

DOPO IL COLLEGAMENTO Il forno funziona solo se la porta è stata chiusa correttamente. La messa a terra dell’apparecchio è obbligatoria a termini di legge. Il fabbricante declina qualsiasi responsabilità per eventuali danni a persone, animali o cose, derivanti dalla mancata osservanza di questa norma. In caso di connessione permanente, l’apparecchio deve essere installato da un tecnico qualificato. Importante! La connessione permanente implica l’installazione di un dispositivo di separazione. Tale dispositivo deve presentare un contatto a polarità multipla con apertura superiore a 3 mm e comprendente commutatori LS, valvole di sicurezza e relè. Deve essere connesso direttamente al terminale. I produttori non sono responsabili per problemi causati dall’inosservanza dell’utente delle presenti istruzioni.

Il forno non deve essere installato ad un’altezza inferiore a 850 mm dal pavimento.

Durante l’installazione, seguire le istruzioni per il montaggio fornite separatamente.

IMPORTANTI PRECAUZIONI DI SICUREZZA LEGGERE ATTENTAMENTE E CONSERVARE PER ULTERIORI CONSULTAZIONI Non riscaldare o usare materiali infiammabili all’interno o vicino al forno. I vapori potrebbero causare pericoli d’incendio o esplosioni. Non usare prodotti chimici corrosivi o prodotti vaporizzati su quest’apparecchio. Questo tipo di forno è stato progettato per riscaldare o cuocere alimenti. Non usarlo a scopi industriali o di laboratorio. Non usare il forno a microonde per asciugare tessuti, carta, spezie, erbe, legno, fiori, frutta o altro materiale combustibile. Si potrebbero causare incendi. Se il materiale all’interno/esterno del forno dovesse incendiarsi, tenere chiusa la porta e spegnere il forno. Staccare la spina dalla presa di corrente o disinserire l’alimentazione generale dell’abitazione. Non cuocere troppo gli alimenti. Potrebbero incendiarsi. Non lasciare il forno senza sorveglianza, specialmente quando si usa carta, plastica o altri materiali combustibili durante il processo di cottura. La carta si potrebbe carbonizzare o bruciare e alcuni tipi di plastica potrebbero sciogliersi con il calore. ATTENZIONE! Permettere ai bambini di utilizzare il forno senza la supervisione di un adulto soltanto se adeguatamente istruiti, se in grado di utilizzare il forno in modo sicuro e di comprendere i rischi connessi ad un utilizzo improprio. Questo apparecchio non deve essere utilizzato da bambini o da persone inferme senza la supervisione di un adulto. Non lasciare giocare i bambini con questo apparecchio. Se il forno presenta una modalità combinata di funzionamento, non consentire ai bambini di usarlo senza la supervisione di un adulto, a causa delle alte temperature generate.

ATTENZIONE! Non usare il forno a microonde per riscaldare alimenti o liquidi in contenitori sigillati. L’aumento di pressione potrebbe causare danni all’apertura del contenitore, il quale potrebbe anche esplodere. ATTENZIONE! Le guarnizioni della porta e delle zone circostanti devono essere controllate periodicamente. In caso di danni, non far funzionare l’apparecchio finché non sia stato riparato da un tecnico qualificato.

UOVA Non usare il forno a microonde per cucinare o riscaldare uova intere, con o senza guscio, poiché potrebbero esplodere anche dopo che il processo di riscaldamento a microonde è terminato.

PRECAUZIONI SUGGERIMENTI GENERALI Questo apparecchio è destinato esclusivamente all’uso domestico! Utilizzando la funzione microonde, questo forno non deve mai essere messo in funzione senza alimenti. Ne potrebbero derivare danni all’apparecchio. Quando si fanno prove di programmazione, mettere all’interno un bicchiere di acqua. L’acqua assorbirà le microonde e il forno non si rovinerà. Non usare la cavità come dispensa. Non rimuovere le piastre di protezione del forno a microonde che si trovano lateralmente sulla cavità del forno. Tali piastre evitano che i grassi e i pezzetti di cibo entrino nelle feritoie del forno. Togliere i lacci di chiusura dai sacchetti di plastica o carta prima di metterli in forno.

FRITTURA A BAGNO D’OLIO Non usare il forno a microonde per fritture a bagno d’olio, poiché è impossibile controllare la temperatura dell’olio. Per evitare bruciature, usare sempre guanti da forno per manipolare contenitori, toccare il forno e togliere le casseruole.

LIQUIDI Quando si riscaldano liquidi, ad esempio bevande o acqua , questi si possono surriscaldare oltre il punto di ebollizione senza che appaiano bollicine. Ciò potrebbe determinare un traboccamento improvviso di liquido bollente. Per prevenire questa possibilità, operare come segue: 1. Evitare l’uso di contenitori con colli stretti. 2. Mescolare il liquido prima di mettere il recipiente nel forno e lasciarvi immerso un cucchiaino da tè. 3. Dopo il riscaldamento, prevedere un tempo di riposo, mescolando ancora prima di togliere il recipiente dal forno.

CAUTELA Per maggiori dettagli consultare sempre un libro di ricette per forno a microonde (non incluso), specialmente se gli alimenti da cuocere o riscaldare contengono alcool.

Dopo aver riscaldato gli alimenti per bambini o liquidi nel biberon, oppure in contenitori per omogeneizzati, agitare e controllare sempre la temperatura prima di servire. Questo favorirà la distribuzione omogenea del calore evitando il rischio di bruciature. Togliere il coperchio e la tettarella dal biberon prima di riscaldarli!

ACCESSORI SUGGERIMENTI GENERALI Sul mercato ci sono diversi accessori per la cottura nel forno. Prima di acquistarli, accertarsi che siano adatti alla cottura a microonde.

per essere posti in posizione eretta all’interno del forno. Fare anche riferimento al capitolo “Precauzioni” per ulteriori informazioni per il riscaldamento di alimenti per bambini.

Prima di procedere alla cottura, assicurarsi che gli utensili usati siano resistenti al calore del forno e trasparenti alle microonde.

COPERCHIO Utilizzare l’apposito coperchio per coprire l’alimento durante la cottura ed il riscaldamento con solo le microonde. Il coperchio serve a ridurre gli schizzi, trattenere l’umidità degli alimenti ed abbreviare i tempi di cottura. Utilizzare il coperchio per il riscaldamento su due livelli Non usare insieme alle funzioni Grill o Crisp. È in materiale plastico e potrebbe fondere.

Quando si mettono gli alimenti e gli accessori nel forno a microonde, accertarsi che non tocchino le pareti interne del forno. Ciò è particolarmente importante per gli accessori metallici o con parti metalliche. Se gli accessori metallici vengono in contatto con le pareti interne del forno mentre questo è in funzione si produrranno scintille ed il forno ne risulterà danneggiato. Verificare sempre che il piatto rotante sia in grado di ruotare liberamente prima di avviare il forno. Assicurarsi che gli utensili usati siano resistenti al calore del forno e trasparenti alle microonde. GUIDA PER PIATTO ROTANTE Servirsi del supporto del piatto rotante sotto al piatto rotante in vetro. Non appoggiare altri utensili sopra la guida per piatto rotante. * Montare la guida per il piatto rotante nel forno. PIATTO ROTANTE IN VETRO Usare il piatto rotante in vetro con tutti i metodi di cottura. Il piatto rotante raccoglie i sughi di cottura e le particelle di cibo che altrimenti macchierebbero e sporcherebbero l’interno del forno. * Posizionare il piatto rotante in vetro sopra la guida. PORTAPOPPATOIO Usare il Portapoppatoio per riscaldare alimenti per bambini in poppatoi troppo alti

MANIGLIA PER IL PIATTO CRISP Usare la speciale maniglia Crisp fornita in dotazione per rimuovere il piatto Crisp caldo dal forno. PIATTO CRISP Porre gli alimenti direttamente sul piatto Crisp. Il piatto Crisp deve essere sempre appoggiato sul Piatto rotante in vetro. Non appoggiare utensili sul piatto Crisp poiché diventa subito molto caldo e potrebbe danneggiarli. È possibile preriscaldare il piatto Crisp prima dell’uso (massimo 3 min). Usare sempre la funzione Crisp per preriscaldare il piatto Crisp. GRIGLIA DI COTTURA Appoggiare gli alimenti sulla griglia di cottura onde consentire all’aria di circolare adeguatamente attorno al cibo durante la cottura. La cottura con le sole microonde di piatti grandi garantisce ottimi risultati se il piatto viene appoggiato sulla griglia di cottura (posizione superiore). 41

PROTEZIONE ANTI-AVVIO/SICUREZZA BAMBINI Questa funzione di sicurezza si attiva automaticamente un minuto dopo che il forno viene a trovarsi nella fase di attesa (“standby”).

La porta del forno deve essere aperta e poi richiusa per esempio per inserire il cibo, per sbloccare il meccanismo di sicurezza. In caso diverso sul display apparirà la dicitura “door”.

SOSPENSIONE O INTERRUZIONE DELLA COTTURA Per sospendere il processo di cottura: Per controllare, mescolare o girare l’alimento, aprire la porta ed il processo di cottura si interromperà automaticamente. La funzione rimane impostata per 10 minuti.

Per riprendere il processo di cottura: Chiudere la porta e premere il tasto Start (avvio) UNA SOLA VOLTA. Il processo di cottura riprende da dove era stato interrotto. Premendo il tasto Start (avvio) DUE VOLTE si determina un incremento del tempo di cottura di 30 secondi.

Per non continuare la cottura: Togliere l’alimento, chiudere la porta e premere il tasto di Arresto Al completamento del processo di cottura, il cicalino del forno suona ogni minuto per 10 minuti, finché non viene premuto il tasto di Arresto o non viene aperta la porta per far cessare il segnale. Nota: ricordare che aprendo e chiudendo la porta al termine del processo di cottura, le impostazioni rimangono memorizzate per 60 secondi.

1. Premete il tasto di Arresto (3 secondi) finché le cifre a sinistra indicanti le ore, non lampeggiano. 2. Premete i tasti +/- per impostare le ore. 3. Premete di nuovo il tasto di Start (le due cifre a destra indicanti i minuti lampeggiano). 4. Premete i tasti +/- per impostare i minuti. 5. Premete di nuovo il tasto di Start. L’Orologio è impostato ed è in funzione.

Tenere la porta del forno aperta quando si imposta l’orologio. In questo modo si hanno a disposizione 10 minuti per compiere l’intera operazione. Se la porta viene tenuta chiusa, è necessario completare ognuna delle sequenze entro 60 secondi.

Nota: quando l’apparecchio viene collegato alla corrente per la prima volta o dopo un blackout, il display è vuoto. Se l’orologio non è impostato, il display resterà vuoto finché non verrà impostato un tempo di cottura. 42

Utilizzare questa funzione per indicare sul timer di cucina il tempo desiderato, ad esempio per cuocere uova, pasta o far lievitare la pasta prima di cuocerla, ecc.

1. Premete i tasti +/- per impostare il tempo desiderato sul contatore del timer. 2. Premete ripetutamente il tasto Power (potenza) per impostare il livello di potenza su 0 W. 3. Premete il tasto Start (avvio). Allo scadere del tempo impostato sul timer, il forno a microonde emette un segnale acustico.

COTTURA E RISCALDAMENTO CON LE MICROONDE

Utilizzare questa funzione per normali operazioni di cottura e riscaldamento di verdure, pesce, patate e carne.

1. Premete i tasti +/- per impostare il tempo desiderato. 2. Premete ripetutamente il tasto Power (potenza) per impostare il livello di potenza. 3. Premete il tasto Start (avvio). Una volta che il processo di cottura è iniziato: Il tempo può essere facilmente incrementato di 30 secondi alla volta premendo il tasto d’avvio. Ogni successiva pressione determina un incremento del tempo di cottura di ulteriori 30 secondi. Si può anche aumentare o ridurre il tempo, premendo i tasti +/-. Premendo il tasto Power (potenza), è possibile modificare anche il livello di potenza impostato. Alla prima pressione verrà indicato l’attuale livello di potenza. Premere il tasto ripetutamente per modificare il livello di potenza nel modo desiderato.

FUNZIONE JET DEFROST

1. Premete il tasto Jet Defrost. 2. Premete i tasti +/- per impostare il peso dell’alimento. 3. Premete il tasto Start (avvio).

A metà del processo di scongelamento il forno si arresta e invita a “girare” l’alimento. — Aprite lo sportello. — Girate l’alimento. — Chiudete lo sportello e riavviate premendo il tasto Jet Start. Nota: il forno riprenderà a funzionare automaticamente dopo 2 minuti se gli alimenti non vengono girati. In questo caso, sarà richiesto un tempo di scongelamento maggiore.

Usare questa funzione per scongelare SOLO carne, pesce e pollame. Per altri alimenti, quali pane e frutta, seguire la procedura descritta per “Cottura e riscaldamento con le microonde” e selezionare il livello di potenza 160 W per effettuare lo scongelamento. La funzione Jet Defrost può essere usata solo se il peso netto è compreso fra 100 e 2000 g.

Se il peso è inferiore o superiore a quello raccomandato: Seguire la procedura descritta per “Cottura e riscaldamento con le microonde” e selezionare il livello di potenza 160 W per effettuare lo scongelamento. Se l’alimento è a temperatura più alta di quella di surgelamento (-18°C), selezionare un peso inferiore. Se l’alimento è a temperatura più bassa di quella di surgelamento (-18°C), selezionate un peso superiore.

FUNZIONE JET START Usare questa funzione per riscaldare rapidamente alimenti ad alto contenuto d’acqua come zuppe non dense, caffè o tè.

Premere questo tasto per avviare automaticamente il forno a microonde alla massima potenza e con il tempo di cottura impostato a 30 secondi. Ogni ulteriore pressione incrementa il tempo di 30 secondi. È possibile modificare il tempo premendo i tasti +/-, rispettivamente per incrementarlo o diminuirlo, dopo l’avvio della funzione.

Utilizzare questa funzione per dorare rapidamente la superficie dell’alimento.

1. Premete il tasto Grill. 2. Premete i tasti +/- per impostare il tempo desiderato. 3. Premete il tasto Start (avvio).

Quando il Grill è in funzione non lasciare aperta la porta del forno a lungo, in modo da evitare la diminuzione della temperatura all’interno del forno. Nota: Premendo il tasto Grill durante la cottura, si inserisce/disinserisce la funzione Grill. Il conto alla rovescia continuerà anche con la funzione Grill disinserita. IMPORTANTE! Prima di utilizzare qualsiasi utensile, assicurarsi che sia resistente al calore sviluppato dal forno. Non usare utensili di plastica con la funzione Grill, in quanto il calore sviluppato li scioglierebbe. Anche la carta o il legno sono sconsigliati.

Utilizzare questa funzione per cuocere pietanze gratinate, lasagne, pollame e patate al forno.

1. Premete il tasto Grill. 2. Premete il tasto della Potenza per impostare il livello di potenza desi3. Premete i tasti +/- per impostare il tempo desiderato. 4. Premete il tasto di Avvio.

Durante l’uso del grill si può inserire/disinserire la funzione Grill semplicemente premendo il tasto Grill. Il livello massimo possibile di potenza delle microonde durante l’uso del Grill è limitato al livello impostato in fabbrica. È possibile disinserire le microonde riducendo il livello di potenza delle microonde a 0 W. Quando si raggiunge il livello di 0 W, il forno continua a cuocere solo con la funzione Grill.

Utilizzare questa funzione per riscaldare o cuocere pizze o altri alimenti a base di pasta già precotti, così come per friggere uova e pancetta, salsicce, hamburger ecc.

1. Premete il tasto della funzione Crisp. 2. Premete i tasti +/- per impostare il tempo desiderato. 3. Premete il tasto Start (avvio).

Il forno funziona automaticamente con le microonde ed il grill per scaldare il piatto Crisp. In questo modo il piatto Crisp raggiungerà rapidamente la temperatura ottimale per iniziare a dorare e rendere croccanti gli alimenti. Non è possibile modificare o inserire/disinserire il livello di Potenza o il Grill quando si usa la funzione Crisp. IMPORTANTE! Assicurarsi che il piatto Crisp sia posizionato correttamente al centro del piatto rotante in vetro. Il forno e il piatto Crisp diventano molto caldi durante l’uso di questa funzione. Non appoggiare il piatto Crisp ancora caldo su superfici che potrebbero rovinarsi. Evitare di toccare la parte superiore del forno dove è alloggiato il Grill. Usare guanti da forno o servirsi dell’apposita maniglia Crisp in dotazione per togliere il piatto Crisp caldo. Con questa funzione usare solamente il piatto Crisp in dotazione. Altri piatti doranti presenti sul mercato non daranno i risultati attesi se usati con questa funzione.

MANUTENZIONE E PULIZIA La pulizia è la sola manutenzione normalmente richiesta. Deve essere effettuata con il forno disinserito elettricamente. La mancata esecuzione delle operazioni di pulizia periodiche può provocare deterioramenti della superficie che possono influenzare negativamente la durata dell’apparecchio e causare situazioni di pericolo. Non usare pagliette metalliche all’interno della cavità del forno. Righerebbero la superficie. Ad intervalli regolari, in particolare se si sono verificati dei traboccamenti di liquidi, togliere il piatto rotante, la relativa guida e pulire la base del forno. Questo forno è stato progettato per funzionare con il piatto rotante alloggiato nella sua sede. Non far funzionare il forno quando il piatto rotante è stato rimosso per essere pulito.

SI CONSIGLIA L’USO DELLA LAVASTOVIGLIE:

Guida per piatto rotante.

Piatto rotante in vetro.

Maniglia per piatto Crisp.

Usare un detergente neutro, acqua e un panno morbido per pulire le superfici interne e la parte interna ed esterna e i giunti della porta.

Non lasciare che si formino depositi di grasso o di cibo attorno alla porta.

Il piatto Crisp deve essere pulito con un detergente neutro e acqua. I punti con sporco più tenace possono essere puliti con una spugna abrasiva e un detergente neutro. Far sempre raffreddare il piatto Crisp prima di pulirlo. Non immergere o risciacquare con acqua il piatto Crisp quando è ancora caldo. Un raffreddamento rapido potrebbe danneggiarlo. Non usare pagliette metalliche. Righerebbero la superficie.

Per macchie tenaci, far bollire una tazza colma d’acqua nel forno per 2 o 3 minuti. Il vapore ammorbidirà lo sporco. Per eliminare gli odori all’interno del forno, aggiungere del succo di limone ad un bicchiere d’acqua, porre il bicchiere sul piatto rotante e lasciare bollire per alcuni minuti. Detergenti aggressivi, pagliette metalliche, panni abrasivi, ecc. possono danneggiare la mascherina, l’interno e l’esterno del forno. Usare una spugna con un detergente neutro o un panno carta con un prodotto spray per la pulizia dei vetri. Applicare il prodotto spray per la pulizia dei vetri su un panno carta. Non spruzzare direttamente sul forno.

GUIDA RICERCA GUASTI Se il forno non funziona, prima di chiamare il Servizio Assistenza, effettuare i seguenti controlli: * Il piatto rotante e l’apposita guida sono alloggiati nella sede. * La spina è inserita correttamente nella presa di corrente. * La porta chiude correttamente. * Controllare i fusibili e accertarsi che non manchi la corrente. * Controllare che il forno sia ventilato adeguatamente. * Aspettare una decina di minuti, poi tentare di riavviare il forno. * Aprire e poi chiudere la porta prima di tentare nuovamente di avviare il forno. Questo per evitare chiamate inutili in Assistenza, che vi potrebbero essere addebitate. Quando si chiama l’Assistenza, indicare sempre il numero di matricola e il modello del forno (vedere la targhetta Service). Per ulteriori informazioni, consultare il libretto garanzia.

Importante: Il cavo di alimentazione deve essere sostituito solo con un cavo originale, disponibile tramite la nostra organizzazione del servizio assistenza. Il cavo di alimentazione deve essere sostituito solo da personale specializzato.

ATTENZIONE! Il Servizio Assistenza deve essere effettuato esclusivamente da tecnici addestrati. È pericoloso per chiunque non faccia parte del personale specializzato effettuare operazioni di assistenza o riparazione che comportino la rimozione di qualunque pannello di copertura contro l’esposizione all’energia delle microonde. Non rimuovere alcun pannello di copertura.

CONSIGLI PER LA SALVAGUARDIA DELL’AMBIENTE Il materiale d’imballo è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc.) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Prima della rottamazione, rendetelo inservibile tagliando il cavo elettrico di alimentazione.

COME SCEGLIERE IL LIVELLO DI POTENZA Livello

750 W Da usare per: Riscaldare bevande, acqua, zuppe non dense, caffè, tè o altri alimenti ad alto contenuto di acqua. Se l’alimento contiene uova o creme, scegliere una potenza inferiore. Cottura di verdure, pesce, carne, ecc. Cottura accurata per esempio di salse molto proteiche, piatti a base di uova e formaggio e per terminare la cottura di piatti in umido. Far bollire lentamente stufati. Scongelamento. Ammorbidire burro, formaggi e gelati. Solo quando si usa il Temporizzatore.

0W NOTA PARTICOLARE (Raffreddamento) Al termine di una funzione, il forno inizia un ciclo di raffreddamento. Durante questo ciclo, funzionano la ventola, il piatto rotante e la luce. Ciò è da ritenersi del tutto normale. Alla fine del ciclo di raffreddamento il forno si spegne automaticamente. Il ciclo di raffreddamento può essere interrotto senza provocare danni al forno aprendo la porta.

DATI TECNICI TENSIONE DI ALIMENTAZIONE

DATI RELATIVI AI TEST E ALLE PRESTAZIONI DI RISCALDAMENTO In conformità alla norma IEC 60705. La Commissione Elettrotecnica Internazionale ha messo a punto una prova di riscaldamento standard per valutare le prestazioni di riscaldamento di tutti i forni a microonde. Per questo forno, raccomandiamo quanto segue: Tempo Prova Quantità approssimativo
