Tipo di prodotto	Cappa aspirante a parete
Marca	Bosch
Modello	DKE655755955M
Larghezza	60 cm
Peso (aria evacuata)	22,1 kg
Peso (aria riciclata)	22,6 kg
Alimentazione elettrica	230 V / 50 Hz
Potenza massima	Non specificata
Numero di velocità	3 + intensiva
Illuminazione	Lampadine alogene 12 V / 20 W max, attacco G4
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro al carbone attivo	Opzionale, da cambiare circa 1 volta all'anno
Modalità di funzionamento	Evacuazione esterna o ricircolo
Distanza minima (elettrico)	550 mm
Distanza minima (gas)	650 mm
Diametro condotto di evacuazione	120 mm o 150 mm
Pulizia dei filtri antigrasso	Ogni 8-10 settimane
Manutenzione delle superfici	Acqua calda + detersivo per piatti, nessun prodotto abrasivo
Sicurezza	Interruttore differenziale consigliato, non utilizzare senza filtro antigrasso
Ricambi	Filtri disponibili presso rivenditore autorizzato

Domande frequenti - DKE655755955M BOSCH

Come pulire i filtri antigrasso in metallo ?

I filtri antigrasso in metallo sono lavabili in lavastoviglie o a mano. Se li pulite a mano, immergeteli in acqua molto calda con detersivo per piatti per diverse ore, spazzolateli, sciacquateli bene e lasciateli sgocciolare. Si consiglia un ciclo normale ogni 8-10 settimane. Non lavare i filtri contemporaneamente a stoviglie molto unte.

Ogni quanto va cambiato il filtro al carbone attivo ?

Per un uso normale (1-2 ore al giorno), il filtro al carbone attivo va cambiato circa una volta all'anno. È possibile acquistare un filtro originale presso il rivenditore specializzato. Utilizzare solo un filtro originale per garantire un funzionamento ottimale.

Come sostituire una lampadina alogena ?

Prima di qualsiasi intervento, mettere la cappa fuori tensione (staccare la spina o spegnere l'interruttore). Le lampadine alogene sono molto calde dopo l'uso. Rimuovere l'anello della lampadina con un cacciavite, sostituire la lampadina (12 V, 20 W max, attacco G4) afferrandola con un panno pulito, quindi reinnestare l'anello. Non toccare la lampadina a mani nude.

Qual è la distanza minima tra la cappa e il piano cottura ?

Per i piani elettrici, la distanza minima è di 550 mm. Per i piani a gas, è di 650 mm. Per le cucine a gas, la distanza può essere ridotta a 650 mm a condizione del rispetto dei carichi termici nominali. Consultare il manuale per maggiori dettagli.

Posso utilizzare la cappa senza filtro antigrasso ?

No, è vietato utilizzare la cappa senza filtro antigrasso. I grassi surriscaldati possono infiammarsi e il filtro protegge il motore e l'elettrodomestico. Inoltre, l'assenza del filtro riduce l'efficacia dell'aspirazione.

Come passare dalla modalità evacuazione alla modalità ricircolo ?

Per la modalità ricircolo, è necessario installare un filtro al carbone attivo. Rimuovere i filtri antigrasso, posizionare il filtro al carbone attivo facendo scattare la linguetta anteriore, quindi rimontare i filtri antigrasso. Il kit di montaggio completo è disponibile presso il rivenditore.

Cosa fare se l'illuminazione non funziona ?

Verificare innanzitutto che le lampadine siano inserite correttamente nel loro attacco. Se il problema persiste, spegnere la cappa e staccare l'alimentazione prima di controllare lo stato delle lampadine. Sostituire immediatamente le lampadine difettose per evitare un sovraccarico delle altre lampadine.

Devo aerare la stanza se la cappa evacua all'esterno ?

Sì, è indispensabile garantire un apporto d'aria sufficiente. Se la cappa evacua all'esterno e sono presenti apparecchi a combustione (riscaldamento, scaldabagno), la depressione non deve superare 4 Pa (0,04 mbar). Prevedere aperture non ostruibili o una ventosa telescopica. Rischio di intossicazione per reaspirazione dei gas di combustione in caso di afflusso d'aria insufficiente.

Come pulire le superfici in acciaio inox ?

Utilizzare un prodotto specifico per acciaio inox. Strofinare sempre nella direzione della satinatura. Non utilizzare mai spugne abrasive, detergenti a base di sabbia, soda caustica, acido o cloro. Per le altre superfici (alluminio, plastica), utilizzare un panno morbido che non lasci pelucchi e un detergente per vetri non aggressivo.

Dove si trova la targhetta matricolare della cappa ?

La targhetta matricolare si trova all'interno dell'apparecchio, accessibile dopo aver rimosso la griglia del filtro. Qui troverete i numeri E e FD e le caratteristiche elettriche. Annotare questi numeri prima di contattare il servizio post-vendita.

MANUALE UTENTE DKE655755955M BOSCH

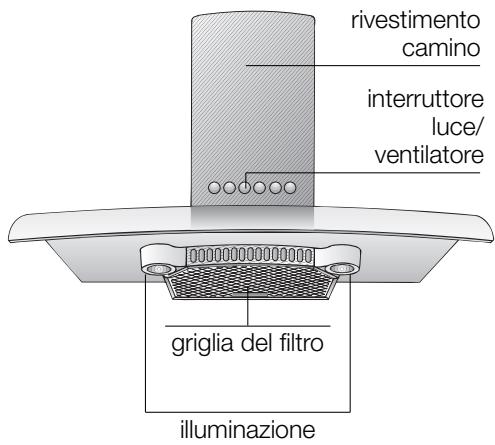

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso. Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura. La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

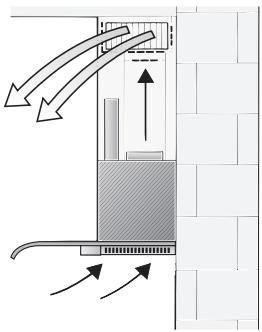

Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina. Il filtro grassi trattiene i componenti grassi dei vapori di cottura. Il filtro a carbone attivo fissa gli odori.

Prima della prima utilizzazione

Avvertenze importanti:

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio. Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario.

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.

⚠ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico.

⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").

⚠ Usare la cappa aspirante solo con le lampadine avvitate.

⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

⚠️ Non usare mai la cappa aspirante senza filtro antigrasso.

⚠ Grassi e olio surriscaldati possono infiammarsi facilmente. Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

⚠️ Non fiammeggiare pietanze sotto alla cappa aspirante.

! Pericolo d'incendio del filtro antigrasso se raggiunto dalle fiamme.

⚠ È consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

Piani di cottura da incasso a gas / cucine a gas

⚠ Usare i fornelli a gas sempre in modo appropriato.

Importante:

le fiamme dei fornelli a gas devono essere sempre coperte con stoviglie da cucina.

L'eccessivo sviluppo di calore delle fiamme di gas libere potrebbe danneggiare la cappa aspirante.

Guasti

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

FD

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

Uso della cappa aspirante

⚠️ Per eliminare nel modo più efficace i vapori di cottura:

□ Accendere la cappa aspirante all'inizio della cottura. □ Spegnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.

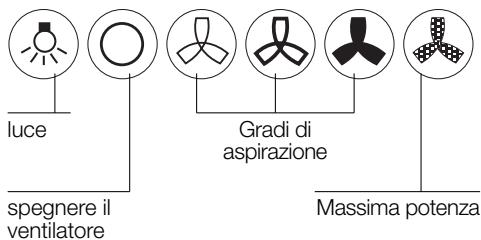

Regolare il grado di aspirazione desiderato:

□ Premere il tasto corrispondente.

Spegnere il ventilatore:

□ Premere il tasto 0.

Massima potenza:

Con il grado 🚙 si raggiunge la massima potenza.

Questa è necessaria solo per tempi brevi.

Illuminazione:

☐ Per accendere e spegnere premere il tasto 🔒. L'illuminazione può essere usata sempre, anche quando il ventilatore è escluso.

Filtri e manutenzione

Filtro per grassi:

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un accumulo di calore durante la frittura o l'arrosto.

Pulizia dei filtri metallici per grassi:

☐ Con un uso normale (1 – 2 ore al giorno) il filtro metallico per i grassi deve essere pulito dopo 8 – 10 settimane. Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore. Non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie. ☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Importante:

Smontaggio e montaggio dei filtri metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

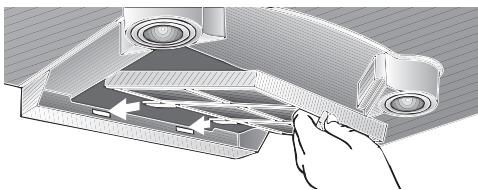

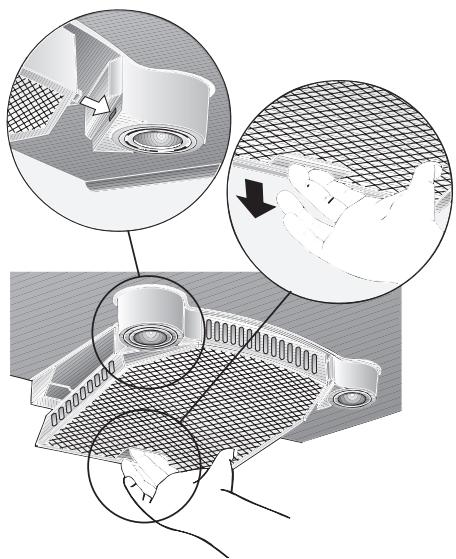

1. Premere il dispositivo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri.

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi.

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Montaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
2. Inserire il filtro a carbone attivo.

1. Innestare la linguetta avanti.
2. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").

Smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi.

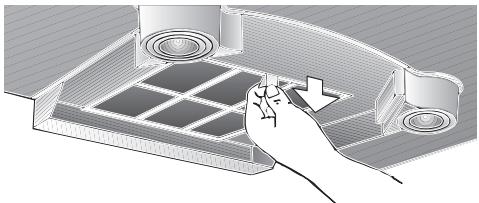

2. Premere la linguetta avanti e staccare il filtro a carbone attivo verso il basso.

1. Montare i filtri per grassi.

Cambio del filtro a carbone attivo:

☐ Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno. Il filtro a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali"). □ Usare solo filtri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

☐ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

☐ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale. ☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato. □ Non rimuovere lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido. □ Non usare prodotti abrasivi o spugne dure. ☐ Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache.

Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere.

⚠ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo. □ Pulire strofinando solo nel senso della lucidatura.

⚠️ Non pulire le superfici in acciaio inox con spugne dure, né con detergenti contenenti sabbia, soda, acido o cloruro.

Superfici in alluminio ed in plastica:

□ Usare un panno per vetri o un panno in microfibre morbido che non lascia peli. □ Non usare panni asciutti. □ Usare un detergente delicato per vetri. □ Non usare detergenti corrosivi, acidi o alcalini. ☐ Non usare prodotti abrasivi.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile. ⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse, controllare se le lampadine sono inserite correttamente.

Avvertenze importanti

⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠️ La cappa aspirante può essere utilizzata per il funzionamento a scarico d'aria ed a ricircolo d'aria.

⚠️ La cappa aspirante deve essere montata sempre centrata sopra al piano di cottura.

⚠️ Distanza minima tra il piano di cottura elettrico e lo spigolo inferiore della cappa aspirante: 550 mm, fig. 1.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠ É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠ É consentito il montaggio della cappa aspirante con un solo lato accanto ad una parete di legno alta di mobile oppure accanto ad un muro. Distanza min. 50 mm.

⚠ Sopra a fornelli a gas il montaggio della cappa aspirante è ammesso ad una distanza minima di 650 mm - fig. 1 - solo se non si superano i carichi termici nominali seguenti:

Cucine a gas

carico di un fornello	max. 3,0 kW
carico di tutti i fornelli	max. 8,3 kW
carico del forno	max. 3,9 kW

□ Piani di cottura a gas

carico di un fornello	max. 3,9 kW
carico di tutti i fornelli	max. 11,3 kW

☐ Piani di cottura in vetroceramica a gas

I dati del carico termico nominale non sono validi per i piani di cottura in vetroceramica a gas.

É indispensabile osservare i dati della casa produttrice del piano di cottura.

□ Cucine per combustibili solidi

Come per le cucine a gas, sono validi analogicamente i massimi carichi termici nominali e la distanza minima.

⚠ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

È vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

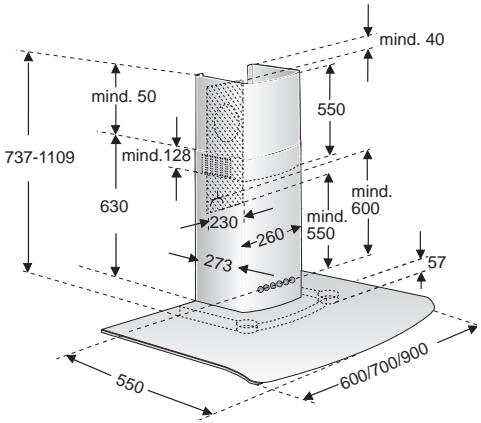

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

☐ Tubo di scarico corto, liscio. Il minor numero possibile di gomiti di tubo. ☐ Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

□ Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm.

☐ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

φ 120 mm ca. 113 cm ²

φ 150 mm ca. 177 cm ²

□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Collegamento del tubo di scarico ∅ 150 mm:

☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

Collegamento del tubo di scarico ∅ 120 mm:

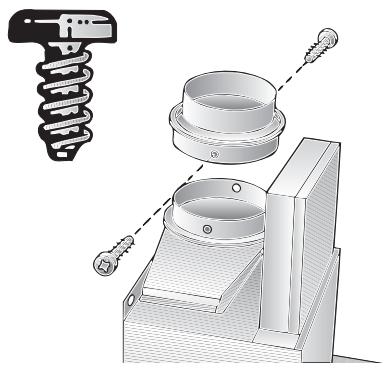

□ avvitare il manicotto di riduzione al manicotto dell'aria, e poi fissare a questo il tubo di scarico dell'aria.

Funzionamento a ricircolo d'aria

☐ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Preparazione del muro

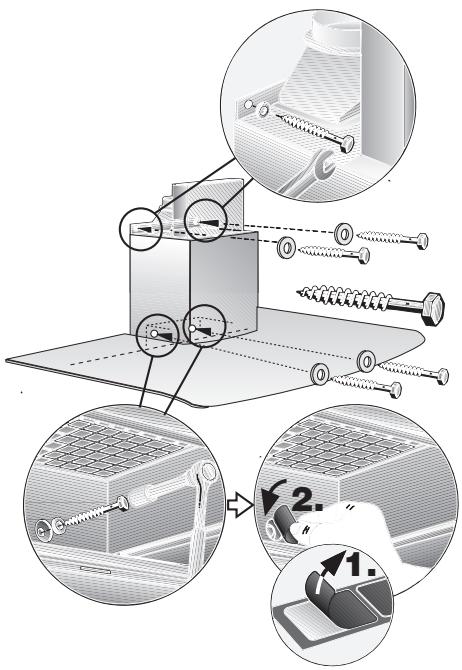

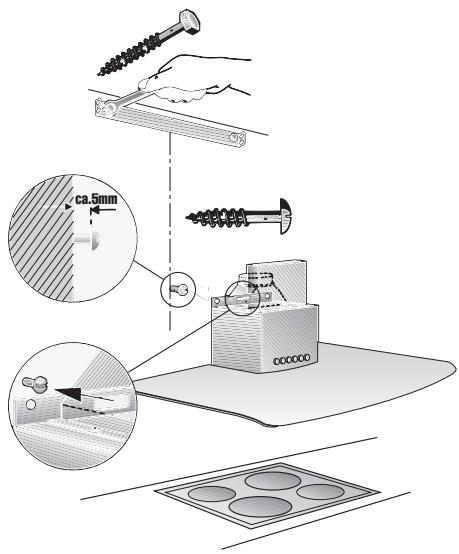

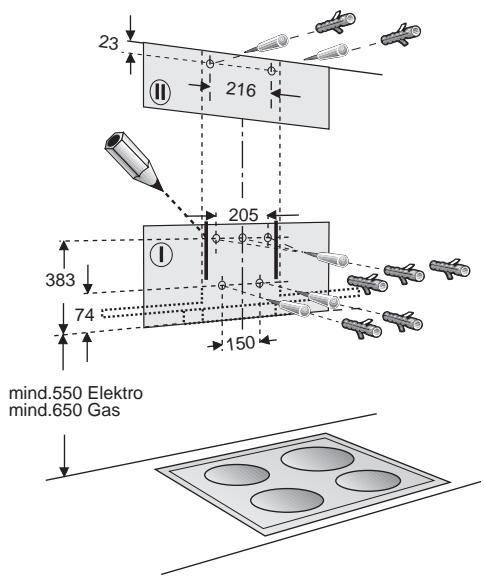

Il muro deve essere piano e verticale. ☐ Provvedere ad un robusto fissaggio dei tasselli.

Peso in kg:

	Scarico d'aria	Ricircolo d'aria
60 cm	22,1	22,6
70 cm	23,1	23,6
90 cm	25,2	25,7

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra, se possibile, direttamente dietro al rivestimento del camino.

Dati elettrici:

Da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠ In caso di riparazioni, togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

1. Trapanare 5 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante. 4. Trapanare 5 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

Avvertenza: tenere conto degli eventuali accessori speciali da montare.

1. Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.
2. Come ausilio di montaggio per il fissaggio della cappa aspirante, avvitare fino a ca. 5 mm la vite centrale (vite a testa tonda senza rondella).
3. Agganciare la cappa aspirante alla vite.

⚠️ Lo schermo di vetro non deve toccare il muro.

1. Avvitare 4 viti a testa esagonale con rondella.

⚠ Prima di stringere le 4 viti, la cappa aspirante deve essere allineata.

⚠️ Lo schermo di vetro si può rompere, se stringendo la vite si verifica una pressione sul vetro.

1. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

1. Collegare il tubo.
2. Collegare l'alimentazione elettrica.
3. Staccare il foglio protettivo dai due rivestimenti del camino.

⚠ Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

1. Inserire il rivestimento superiore del camino (fessure rivolte verso il basso) nel rivestimento inferiore del camino.

⚠️ Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

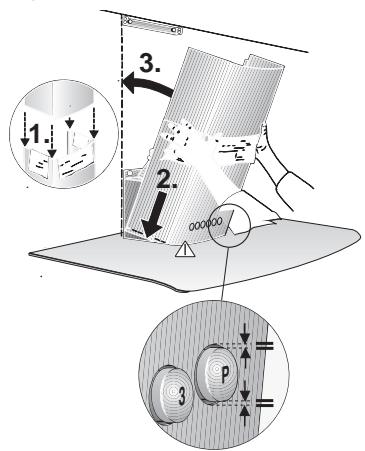

1. Inclinare il rivestimento del camino completo ed inserirlo nello schermo in vetro, poi ruotarlo verso dietro.

Attenzione: i fori nel rivestimento del camino devono adattarsi esattamente agli interruttori.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).
