KÄYTTÖOHJE DKE655755955M BOSCH

Liesikupu Valaistuksen/ tuulettimen kytkin Suodatin Valaistus

Toimintatavat

Hormilitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto).

⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

□ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihillisuodattimen puhdistamana takaisin keittiöön.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.
Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.
Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.
⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa.
☐ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

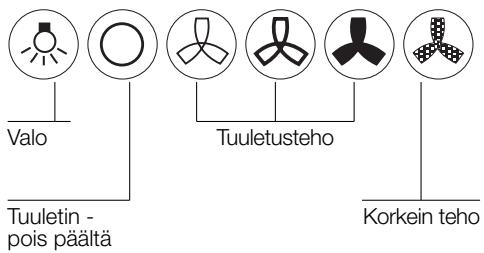


Tuuletustehon valinta:

☐ Paina vastaavaa painiketta.

Tuulettimen kytkeminen toiminnasta:

□ Paina painiketta 0.

Korkein theo:

Tuuletin toimii tällöin maksimiteholla. Täta tuuletustehoa tarvitaan vain.

Valaistus:

☐ Kytke valaistus päälle ja pois päältä painamalla painiketta 🔊.
☐ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Sytymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

☐ Normaalin toiminnan yhteydessä (1 – 2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8 – 10 viikon välein.
☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

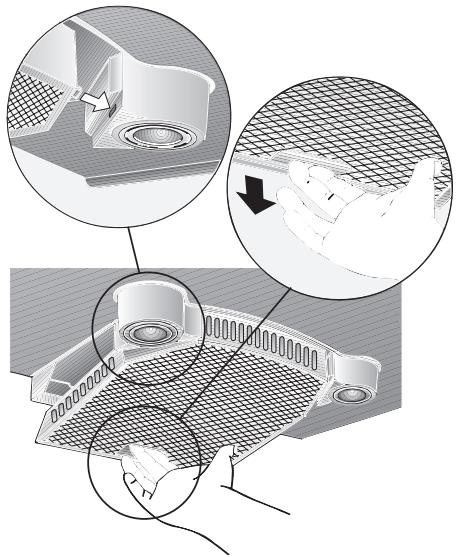

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.
2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

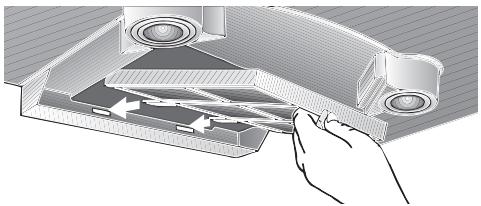

Kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).
2. Aseta aktiivihilisuodatin paikoilleen.

1. Lukitse kiinnike edestä paikoilleen.
2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

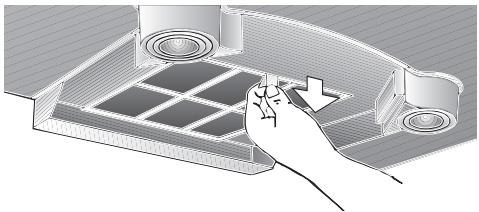

Irrotus:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet.
2. Paina kiinnike edestä sisään ja irrota aktiivihiilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihilisuodattimen vaihto:

Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa.
□ Aktiivihilisuodattimia saat alan liikkeistä (katso lisävarusteet).
Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihili-suodattimen hävittäminen:

□ Aktiivihilisuodattimissa ei ole haitta-aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

☐ Puhdista rasvasuodattimien puhdistuk- sen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
☐ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
- Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
Älä käytä hankaavia puhdistusaineita tai sieniä.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa.
☐ Älä käytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta
Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.
☐ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.
   ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti.

Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Liesituuletinta voi käyttää hormilitäntäisenä ja huoneilmaan palauttavana.

⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassaolevia asennus-määräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠ Asenna liesituuletin siten, että ainoa-staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm.

⚠ Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm - kuva 1 - ja kun seuraavia nimellisläpökuormituksia (Hs) ei ylitetä:

□ Kaasuliedet

Yhden keittoalueen
kuormitus	max. 3,0 kW
Kaikkien keittoalueiden
kuormitus	max. 8,3 kW
Uunin kuormitus	max. 3,9 kW

□ Kaasulla toimivat keittolevyt

Yhden keittoalueen
kuormitus	max. 3,9 kW
Kaikkien keittoalueiden
kuormitus	max. 11,3 kW

□ Keraaminen kaasukeittotaso

Annetut tiedot nimellislämpökuormituksi-sta eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan ohjeita.

□ Kiinteillä polttoaineilla toimivat liedet

Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

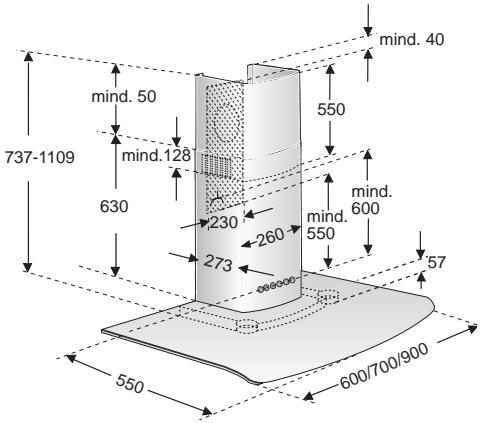

Toiminta hormiliitäntäisenä

Ø 120 150 Ø 120 150

mind. 40 737-1109 mind. 50 mind. 128 630 230 260 mind. 600 550 mind. 550 273 57 550 600/700/900

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämät- tömänä olevaan savu- tai ilmanvaihtohormi- in, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Liesituulettimen paras mahdollinen teho:

Lyhyt sileä poistopukti.
□ Mahdollisimman vähän mutkia.
☐ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

Pyöreät putket:

Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan

tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

120 mm n. 113 cm ^2

150 mm n. 177 cm ^2

□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

☐ Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

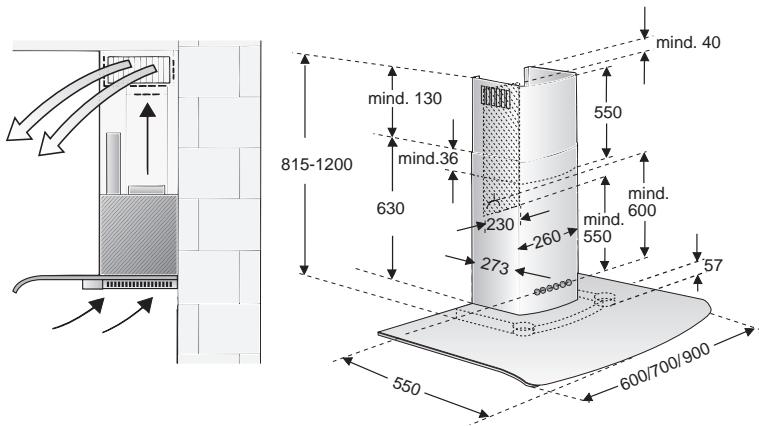

Toiminta huoneilmaan palauttavana

□ Kun hormiliitäntä ei ole mahdollista, on käytettävä aktiivihilisuodatinta.

Poistoilmaputken liitäntä ∅ 150 mm:

Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

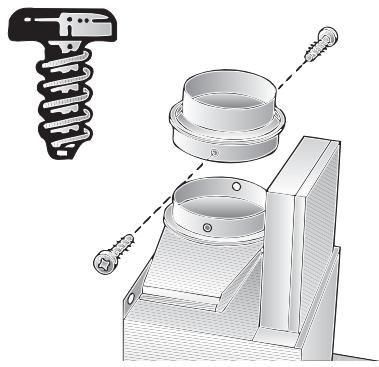

Poistoilmaputken liitäntä ∅ 120 mm:

Kiinnitä pienennyskappale ruuveilla asennuskaulukseen ja kiinnitä tähän poi-stoilmaputki.

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

mind. 40 mind. 130 mind.36 815-1200 630 230 260 mind. 550 mind. 600 57 273 550 600/700/900

Ennen asennusta

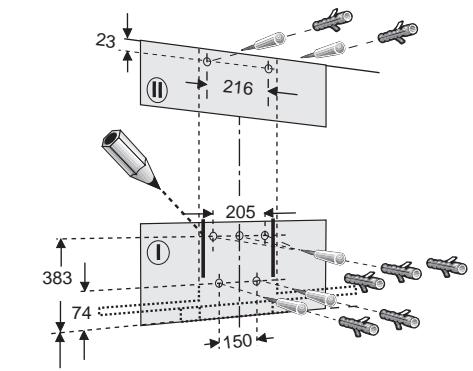

Seinän esivalmistelut

Seinän tulee olla tasainen ja pystysuora.
□ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Hormiliitäntäisenä	Huoneil-maan palauttava
60 cm	22,1	22,6
70 cm	23,1	23,6
90 cm	25,2	25,7

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyp-pikilvestä kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

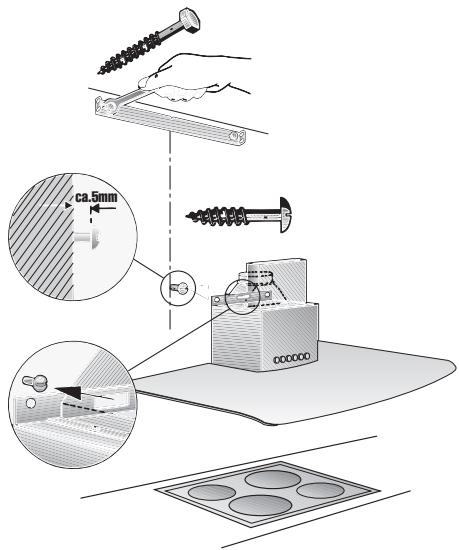

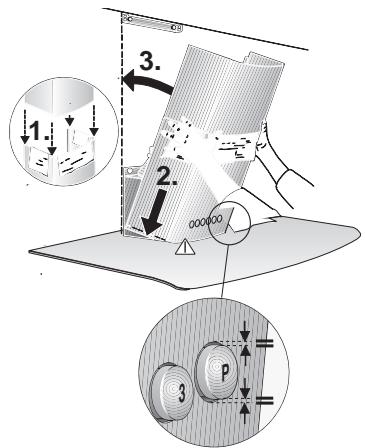

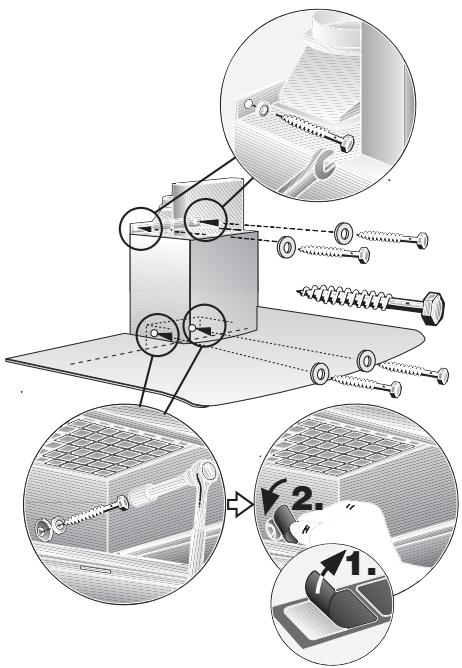

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla ja kiinnitysalueen ääriviivat, jotta ripustaminen on helpompaa.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai

650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.
4. Poraa 5 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

23 216 205 383 74 150

mind.550 Elektro mind.650 Gas

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

1. Kiinnitä ruuveilla kulmarauta hormisuojusta varten.
2. Kierrä keskimmäistä ruuvia (puolipyöreä ruuvi ilman aluslaattaa) kiinni noin 5 mm. Ruuvia käytetään asennusapuna liesituulettimen kiinnityksessä.
3. Ripusta liesituuletin ruuvin varaan.

⚠️ Lasinen höyrylippa ei saa koskettaa seinää.

1. Kierrä kiinni 4 kuusioruuvia aluslaattoineen.

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

⚠️ Jos höyrylippaan kohdistuu painetta kiinniruuvattaessa, lasi voi rikkoutua.

1. Kiinnitä suojakalvo 2 alemman kiinnitysruuvin reiän päälle suojasäleikköön.

1. Tee putkiliitäntä.
2. Tee sähköliitäntä.
3. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vahingoittamasta arkoja teräspintoja.

1. Työnnä ylempi hormisuojusosa (ilmanvaihtoaukot alaspäin) alempaan hormisuojusosaaan.

⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. Aseta koko hormisuojus viistosti lasisuojukseen ja kallista taaksepäin. Huom.: Hormisuojuksessa olevien reikien tulee sopia tarkasti kytkimien yläpuolelle.

1. Die untere Kaminverblendung mit 4 Schrauben von unten und seitlich festschrauben.
2. Vedä ylempää hormisuojusosaa varovasti ylöspäin ja kiinnitä 2 ruuvilla sivusta kulmarautaan.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).
