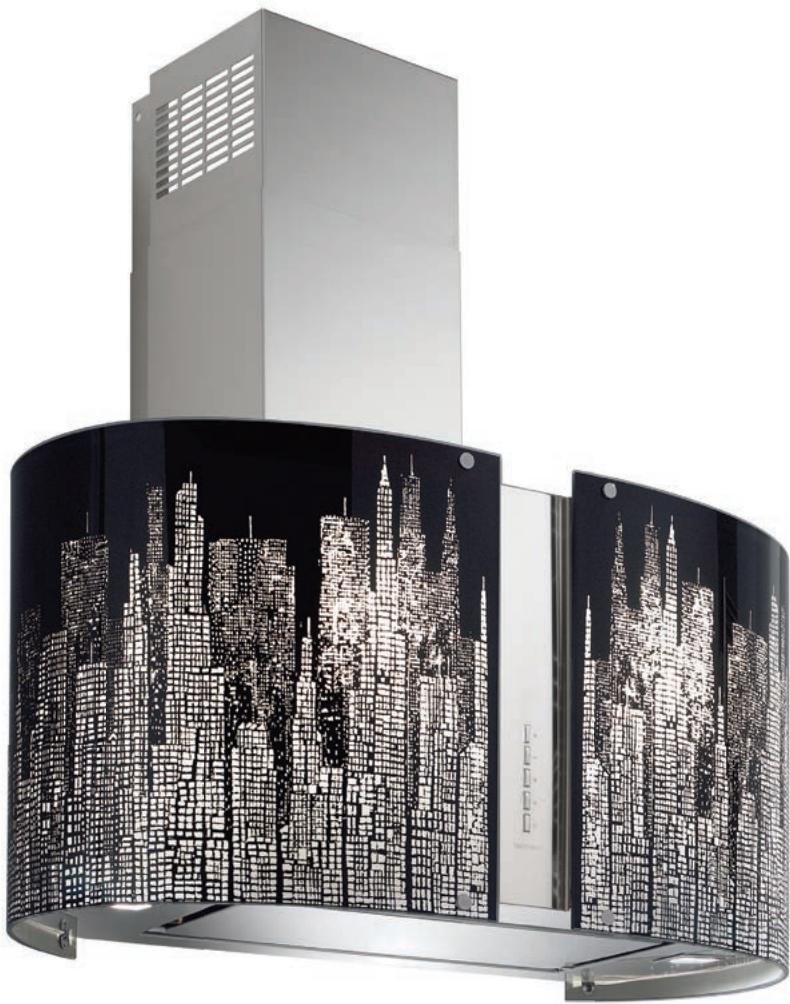

MANHAT2421 - Cappa aspirante FALMEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	FALMEC
Modello	MANHAT2421
Dimensioni del corpo (AxLxP)	530 x 915 x 455 mm
Peso netto	18 kg
Portata massima di estrazione	800 m³/h
Numero di velocità	4 (di cui 1 intensiva temporizzata)
Livello sonoro (min/max)	41 / 63 dB(A)
Illuminazione	Alogena 2x20 W o incandescenza 4x18 W (a seconda della versione) con dimmer
Materiale principale	Acciaio inox 304 spazzolato, vetro temperato con motivi
Distanza minima dal piano di cottura	60 cm
Funzioni	Estrazione esterna o ricircolo, aspirazione perimetrale, pannello fonoassorbente, Easy-Open

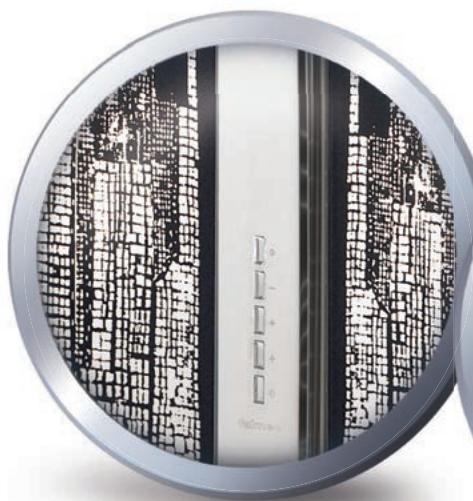

Comandi	Elettronici retroilluminati con timer
Filtri metallici	Lavabili in lavastoviglie (consigliato ogni mese)
Filtro al carbone attivo	Incluso, da sostituire ogni 3-4 mesi
Manutenzione esterna	Pulire con un panno umido e detergente liquido neutro; superfici trattate Fasteel: solo sapone neutro
Alimentazione elettrica	Vedere targhetta all'interno della cappa (generalmente 230 V, 50 Hz)
Sicurezza	Scollegare prima della manutenzione; non usare fiamme libere; rispettare la distanza minima
Garanzia	Garanzia del produttore inclusa (condizioni sul retro del manuale)

Domande frequenti - MANHAT2421 FALMEC

Qual è la distanza minima tra la cappa e il fornello?

La distanza minima tra il fornello e la parte più bassa della cappa è di almeno 65 cm per impostazione predefinita, ma può essere ridotta a 60 cm secondo le istruzioni del modello (verificare le specifiche del proprio fornello).

Come pulire i filtri metallici?

I filtri metallici antigrasso vengono puliti ogni mese in acqua calda con un po' di detergente. Sono lavabili in lavastoviglie. Attendere che siano ben asciutti prima di rimontarli.

Quando è necessario sostituire il filtro al carbone attivo?

Il filtro al carbone attivo deve essere sostituito ogni 3-4 mesi in base all'uso. Non si lava. Fare riferimento alle istruzioni per lo smontaggio (punto H2 del manuale).

Come regolare l'intensità dell'illuminazione?

Con il motore spento, premere a lungo il pulsante luce (2 secondi) per accedere alla regolazione. Usare i tasti + e - per regolare l'intensità della luce ambiente.

Cosa fare se le spie dei filtri metallici diventano rosse?

Dopo circa 30 ore di funzionamento, il pulsante timer diventa rosso per segnalare che i filtri metallici devono essere lavati. Premere il pulsante timer per alcuni secondi finché la luce rossa non si spegne per disattivare l'allarme.

La cappa può funzionare in modalità ricircolo?

Sì, la cappa può essere utilizzata in modalità ricircolo grazie al filtro al carbone attivo fornito. In questo caso, rimuovere la valvola di non ritorno sul raccordo motore in uscita. Il filtro al carbone purifica l'aria prima di reimmetterla in cucina.

Che tipo di lampadina usare per sostituire l'illuminazione?

Per i faretti alogeni, utilizzare una lampadina alogena max 20 W, 12 V, attacco G4. Per le lampadine a incandescenza, utilizzare una lampadina dello stesso modello (max 25 W). L'illuminazione LED deve essere sostituita da un professionista con pezzi originali.

Come installare la cappa in versione aspirante?

In versione aspirante, il tubo di scarico deve avere un diametro almeno uguale a quello del raccordo. Deve essere leggermente inclinato verso l'alto (circa 10%) e con il minor numero possibile di curve. Rispettare le normative locali per lo scarico dell'aria.

Cosa fare in caso di guasto o malfunzionamento?

Non tentare di riparare da soli. Scollegare l'apparecchio e contattare un Servizio Assistenza autorizzato FALMEC. Solo un professionista qualificato può intervenire per evitare pericoli.

Come accedere ai filtri al carbone?

Aprire il pannello della cappa (vedere figura H3). Rimuovere prima i filtri metallici azionando la maniglia A. I filtri al carbone sono quindi accessibili su ciascun lato del convogliatore. Seguire gli schemi di montaggio per sostituirli.

MANUALE UTENTE MANHAT2421 FALMEC

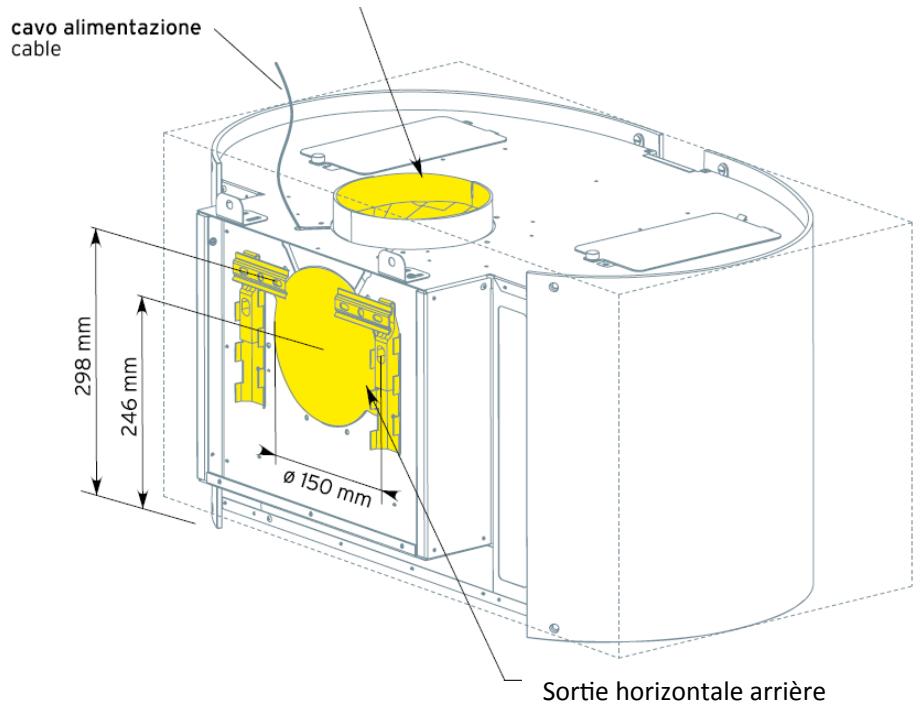

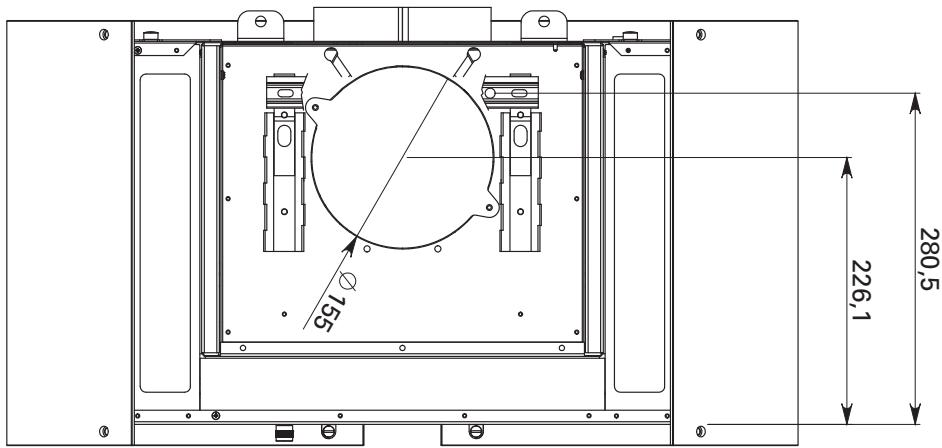

Predisposizione solo per versione con evacuazione posteriore Only for back outlet version

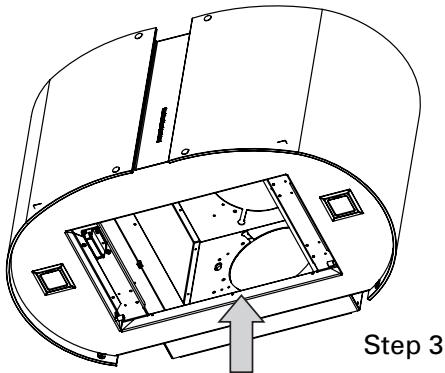

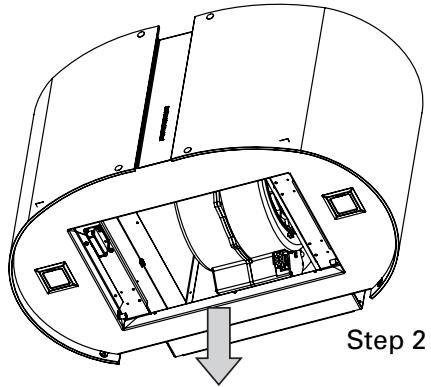

Step 1

Vista posteriori Mirabilia Wall / Rear view Mirabilia Wall

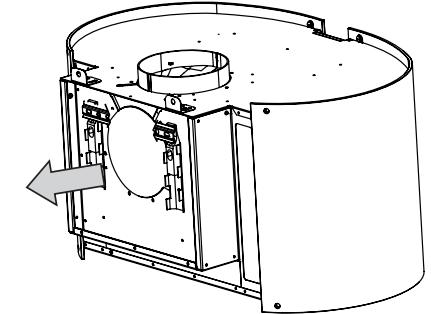

ISTRUZIONI PER PANNELLO REMOVIBLE INSTRUCTION FOR REMOVABLE PANEL

ISTRUZIONI MONTAGGIO/SMONTAGGIO VETRI

Condizioni di garanzia

1) L'apparecchio è garantito alla Casa costrutrice Falmec S.p.A (www.falmec.com) per un periodo di 24 anni nella data del suo acquisto comprovata da ricevuta fiscale o altri documento reso fiscalmente obbligatorio.
2) La garanzia sera prestata con la sostituzione o riparazione gratuite delle parti che risultino difettose.
3) Non sono coperte alla presente garanzia tutte le parti che dovessero risultare difettose a causa di uso improprio dell'apparecchio, di negligenza o trascuratezza nell'uso (mancata osservanza delle istruzioni per il funzionamento dell'apparecchio), di errata installmento o manutenzione, di manutenzioni operate da personale non autorizzato, di danni da trasporto, ovvero di circostanze che, comunique, non posso riferiri a difetti di funzionamento dell'apparecchio o comunque direttamente imputabili alla Casa costruttice. Si precise inoltre che non rientano nelle prestazioni in garanzia gli interventi inerenti l'installazione e l'allacciamentoagli impianti di alimentazione.
4) Vengono peraltro esclusi alla presente garanzia i componenti dell'apparecchio soggetti ad usura, quali: lampadine di varie tipologie, filtri metallici, filtri carbone, ecc.
5) La Casa costruttrice declina agli responsabilità per eventuali danni che sono, direttamente o indiretamente, essere causati a persona, cose ed animali domestici in consegenza alla mancanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concernenti, specialmente, le avventenze in tema di installmente, uso e manutenzione dell'apparecchio.
6) Trascorsi i 24 mesi, l'apparecchio non è più coperto da garanzia e l'assistenza verrà prestata addebitando le parti sostituite, le spese di manodopera e di trasporto dei personale e dei materiali, secondo le tariffe vigenti in possesso dei personale dei Servizio Assistenza Tecnica autorizzato alla Casa costrutrice. In presenza di un intervento effettuato presso un Centro Assistenza Tecnica autorizzato, l'apparecchio dovrè esservi recapitato a spese e rischio dell'utente.
7) La presente garanzia è valida per la fornitura ed installazione dell'apparecchio avvenuta nel solo territorio italiano.

Informativa ai sensi dell'art. 13 dei D. Lgs. n. 196/2003

La scrivente Società informa che per l'instaurazione e l'ésecuzione dei rapporti contrattuali si rende necessaria l'acquisizione dei dati anagraphici e fiscali a voi relativi, dati qualificati come personali alla legge. Con riferimento a tali dati vi informiamo che:

• i dati vengono trattati in relazione alle esigenze contrattuali ed ai seguenti adempimenti degli obblighi legali e contrattuali dalle stesse derivanti nonché per conseguire una efficace gestione dei rapporti commerciali,anche per la gestione del credito;
• i dati verranno trattatianche per scopi statistici e rilevazione soddisfazione del cliente nonché per l'invio di materiali pubblicitari e promozionali dei nostri prodotti;
• i dati verranno trattati in forma scritta e/o su supporto magnetico, elettronico o telematico;
• il conferimento degli stessi è obblatorio per tutto quando viene richiesto dagli obblighi legali e contrattuali e pertanto l'eventuale rifioso a fornirli o al successivo trattamento potra determinare l'impossibilità della scrive a dar corso ai rapporti contrattuali medesimi;
• il mancato conferimento, invoce, di tutti i dati che non siano riconducibili ad obblighi legali o contrattuali verrà valutato di volta in volta alla scrivente e determinerà le consequences decisioni rapportate all'importanza dei dati richiesti rispetto alla gestione del rapporto commerciale;

• ferme restando le comunicazioni e diffusioni effettuate in esecuzione di obblighi di legge, i dati potranno essere comunati in Italia:

• nostra rete di agenti

• centri di assistenza
  -distributori autorizzati

• i dati verranno trattati per tutte la durata dei rapporti contrattuali instaurati eanche successivement per l'espletamento di tutti gli adempimenti di legge nonché per futuro finalità commerciali;

• relativamente ai dati medesimi potete esercitare i diritti previsti dall'art. 7 del d. lgs.vo n. 196/2003 (di cui viene allevata copia) nei limiti ed alle condizioni previste dagli articolo 8, 9 e 10 del citato decreto legislativo;
• titolare del trattamento dei dati è Falmec s.p.a. - Via dell'Artigianato, 42 - Vittorio Veneto (TV).

IMPORTANT!

La presente garanzia è valida solo per l'Italia (Guarantee conditions are valid only for Italy).

Questo certificato di garanzia non deve essere spedito, ma conservato con la ricevuta fiscale, o altri documento reso judicialmente obblatorioio, che comprovi la data d'acquisto della cappa.

In caso necessiti intervenire per anomalie di funzionamento, si prega di Telefonare alla ditta Falmecindicando i codici sotto riportati, la quale Vi fara pervenire un techniciano per la riparazione (vedere condizioni di garanzia all'interno).

CERTIFICATO DI GARANZIA

(da conservare)

Modello e codice:

E assolutamente necessario indicate il numero di codice della cappa, riportato sulla targhetto dei dati tecnici posta all'interno dell'apparecchio e il codice motore riportato sulla targhetto del motore.

Questo apparecchioiene garantito per 2 anni alla data di acquisito contro difetti di materiale e/o di fabbricazione.

Questo certificato è valido e operante solo se conservato assiste alla ricevuta fiscale o altri documento reso judicialmente obblatorio.

Rivenditore:

Citta:

Data d'acquisto:

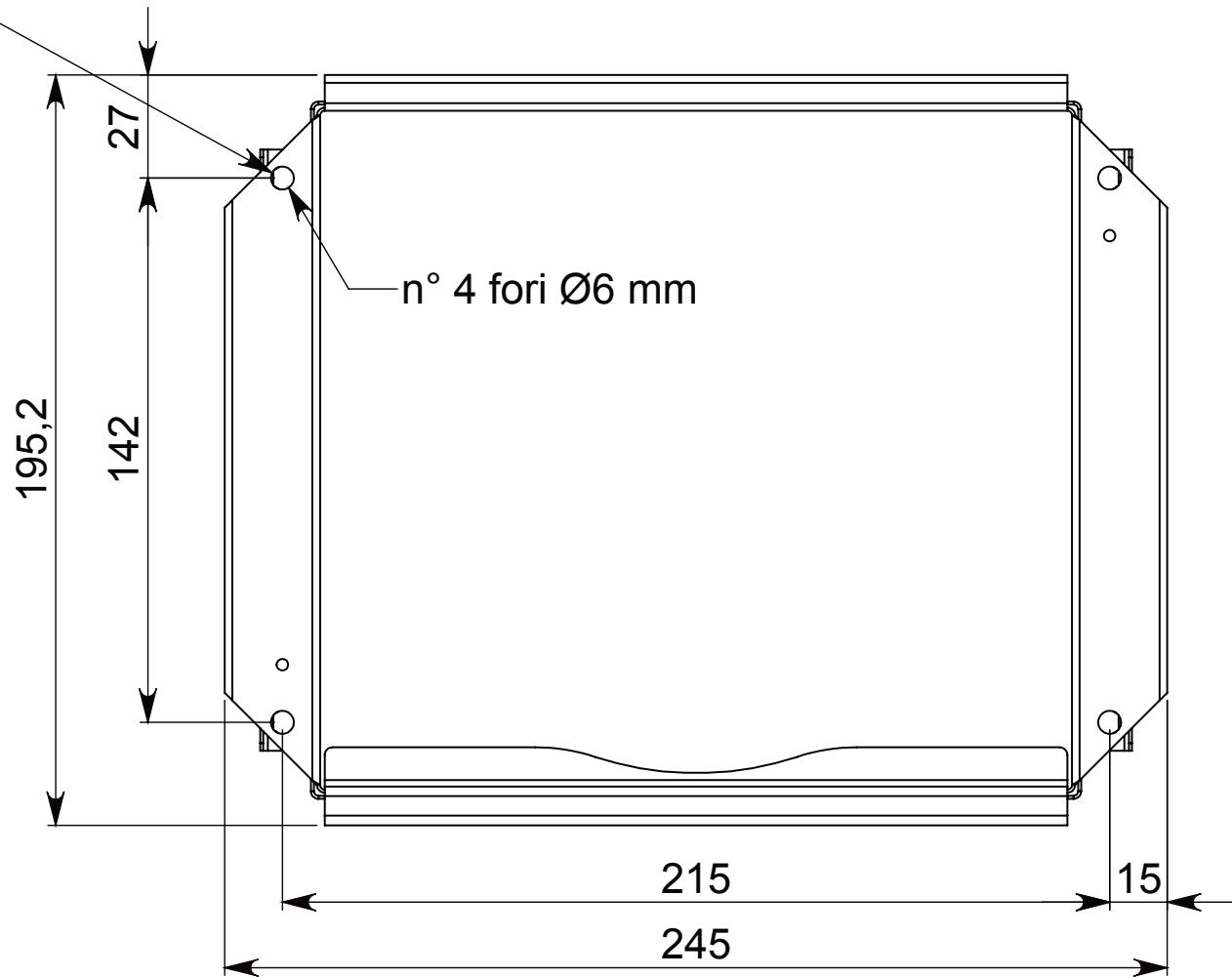

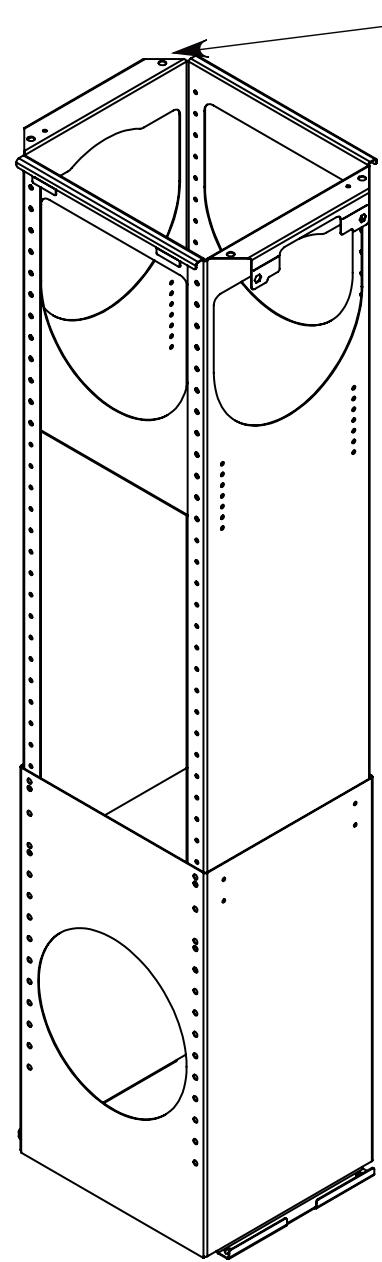

QUOTE SENZA TOLLERANZA

tolleranza angolare	fino a 18	oltre 18 fino a 80	oltre 80 fino a 500	oltre 500
+/-1 grado	+/- 0.15	+/- 0.3	+/- 0.5	+/- 0.7

Rev: Modifico:					Richiesta du:	Data:	Firma:
falmecc J.8T DICKER-0008		MIRABILIA ROUND ISOLA 65 Modell:		KIT TRALICCIO Articolo:
		Codice:	FALMEC Cliente:			1:2 Scalà:
Via dell'Artigianato, 42 31029 Vittorio Veneto(TV) Italy		-		Tomé Disegnato du:	16/05/13 Data:	-
Tel: [phone] Fax: [phone] Internet. www.falmec.com		Materiale:
		Sat in vista Sat. lato opposto		Tomé Verificato du:	16/05/13 Data:	N° Disegno	N° Rev.

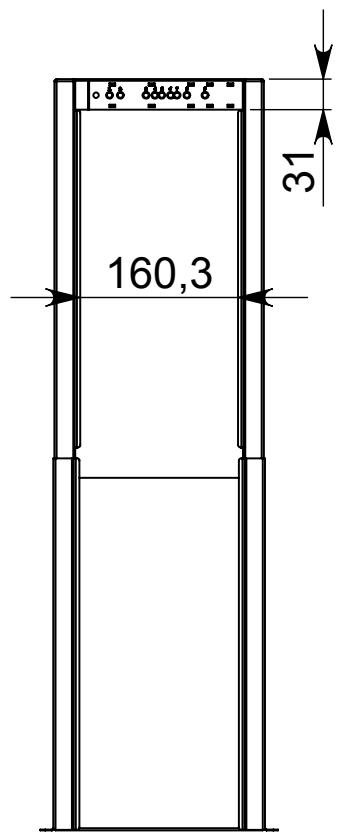

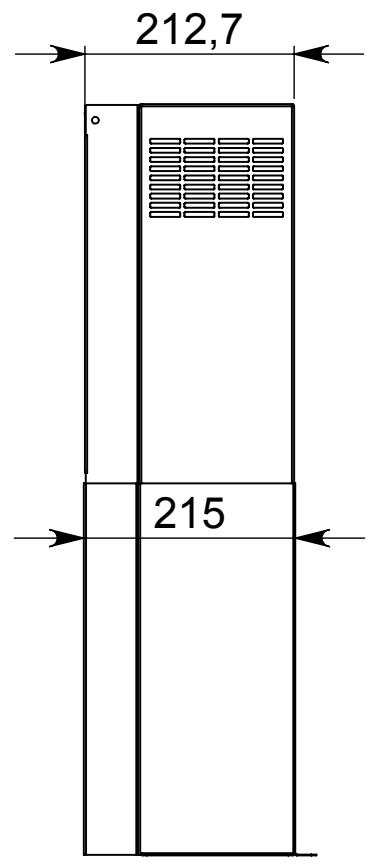

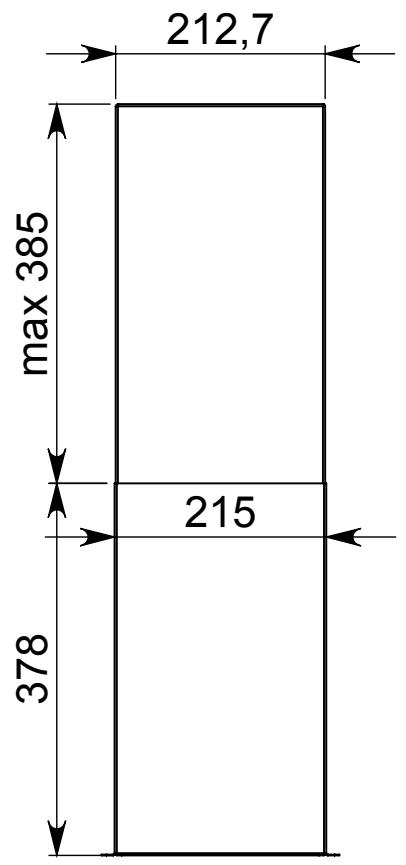

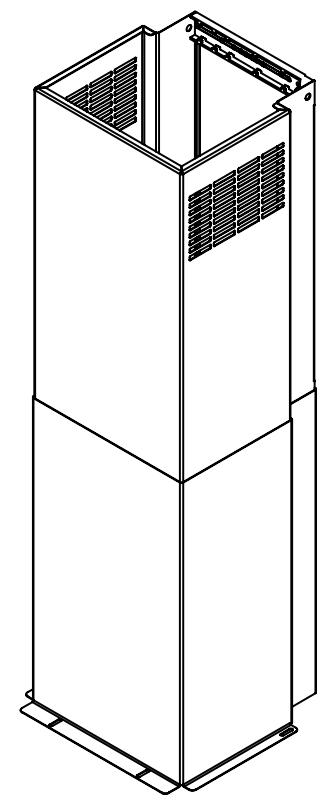

Dessin technique

Groove
- Margherita
- Manhattan
Zebra
Cometa
- Elektra
Moonlight
- Pharo

QUOTE SENZA TOLLERANZA

tolleranza angolare	fino a 18	oltre 18 fino a 80	oltre 80 fino a 500	oltre 500
+/-1 grado	+/- 0.15	+/- 0.3	+/- 0.5	+/- 0.7

Rev: Modifico:					Richiesta du:	Data:	Firma:
falmec J.8T DOCKER-008		MIRABILIA PARETE Modell:			ASSIEME CAMINO NEW Articolo:
		Codice:	FALMEC Cliente:			1:8 Scola:
Via dell'Artigianato, 42 31029 Vittorio Veneto(TV) Italy		-		Tessarollo Disegno du:	04/02/13 Data:
Tel: [phone]		Materiale:
Fax: [phone]		Sat in vista		Tomè Verificato du:	04/02/13 Data:	N° Disegro	N° Rev:
Internet. www.falmec.com		Sat. lato opposto

Prestazioni cappa con motore da 800m^3 /h

Velocità motore Motor speed	1	2	3	4
Rumorosità/noise dB(A)re1pW - I.E.C.60704-2-13	41	49	56	63
Portata/capacity (m3/h) I.E.C.61591 Tubazioni normalizzate Normalized piping	235	350	480	690
Pressione massima (Pa) Pressure max (Pa)	200	310	390	460
Potenza/Power (W)	88	113	151	242
Uscita aria/Air outlet Ø	150	150	150	150

QUOTE SENZA TOLLERANZA

tolleranza angolare	fino a 18	oltre 18 fino a 80	oltre 80 fino a 500	oltre 500
+/-1 grado	+/- 0.15	+/- 0.3	+/- 0.5	+/- 0.7

Rev: Modifico:					Richiesta du:	Data:	Firma:
falmecc J.8T DICKER-0008		MIRABILIA ROUND ISOLA 65 Modell:		KIT TRALICCIO Articolo:
		Codice:	FALMEC Cliente:			1:2 Scalà:
Via dell'Artigianato, 42 31029 Vittorio Veneto(TV) Italy		-		Tomé Disegnato du:	16/05/13 Data:	-
Tel: [phone] Fax: [phone] Internet. www.falmec.com		Materiale:
		Sat in vista Sat. lato opposto		Tomé Verificato du:	16/05/13 Data:	N° Disegno	N° Rev.
