MANUALE UTENTE RP-1400SW KLIPSCH

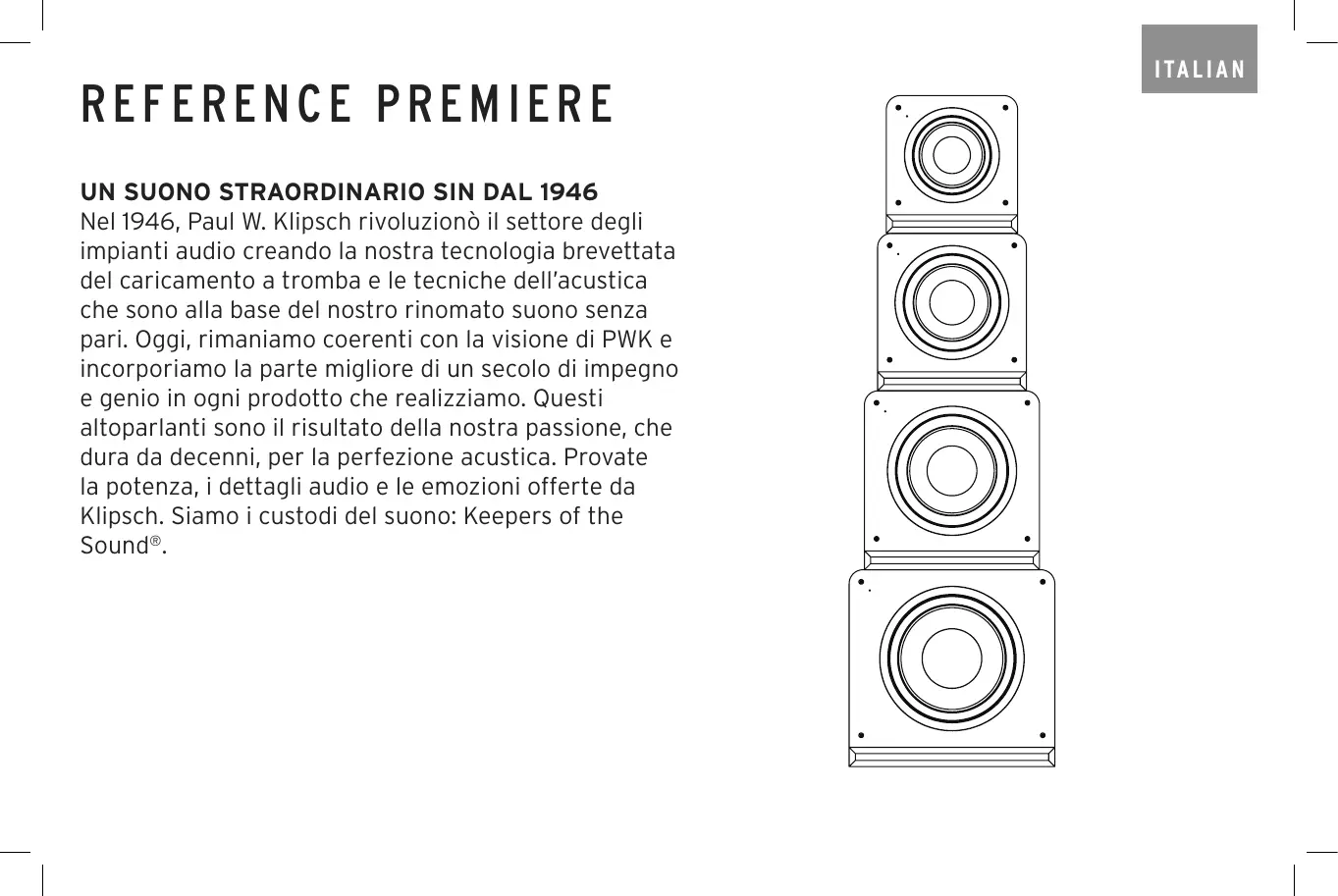

Nel 1946, Paul W. Klipsch rivoluzione il settore degli impianti audio creando la nostra Tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rimomato suonoenza pari. Oggi, rmaniamo coerenti con la visione di PWK e incorporiamo la parte migliorie di un secolo di impegno e genio in agli prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch. Siamo i custodi del suono: Keepers of the Sound®.

SUBWOOFER REFERENCE PREMIERE

RP-1000SW

RP-1200SW

RP-1400SW

RP-1600SW

ISPEZIONE

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE PREMIERE

I subwoofer amplificati Klipsch® sono stati progettati per riproduire i bassi profondi e offrir une resa sonora elevatissima sua con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può essere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumento il livello dell'uscita ai bassi, quando se lo si colloca presso il centro di una parete o lontano dalle pareti si diminuisce tale livello. Provarare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare è necessario collegarne l'amplificatore incorporato a una presa di corrente.

FIGURA 1

COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato alla presa di corrente prima di eseguire qualsiasi connessione.

Connaissance "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se esta uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato L/LFE. Questa connessione consente al subwoofer di riproduire sua musica sua film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternatively se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e R (destro) del subwoofer.

Connessione con la porta WA-2 - Per collegare in modalità wireless un subwoofer Klipsch Reference Premiere, è disponibile il trasmettitore WA-2 opzionale, che funzione solo con subwoofer Klipsch, Energy, Mirage e Jamo dotati di un ingressso "WA Port". Il WA-2 funzione a 2,4 GHz, trasmettendo senza fili un segnale fino a una distanza di 15 metri. Visitare klipsch.com per ulteriori dettagli.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il commando del volume subwoofer sul ricevitore a meta è corsa ovvero nella posizione "O dB", quando augmentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata esta impostazione, il commando del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitoretramite la connessiona al livello alto, nel ricevitore non sare necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequence vengono "trasferite" dagli altoparanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtrlo passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparanti da pavimento, più grande, impostare il punto di crossover tra 50 e 90 Hz, nelle se si usano piccoli altoparanti da scaffale ovvero "satelliti" come altoparanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto magiore deve essere l'impostazione, finché le basse frequence non sono "distribuite" bene tra gli altoparanti e il subwoofer una volta completeness le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare inceve il filtrlo passa-basso sul subwoofer dello stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparanti).

"PHASE" 0/180 - Questo dato adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo lavoro è nella posizione "ON/AUTO/STANDBY", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera après 20Minutes de ausência de sinal... quando questo lavoro è nella posizione "OFF", il subwoofer rimane spento finché il lavoro rimane in tale posizione.

Spia LED di alimentazione - è situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorpore, accendendosi in verde quando l'amplificatore è acceso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteri informazioni sui comandi menzionati in quello manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

Il Music Center kmc1 ha una direvole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto più essere registrato on-line sul site www.klipsch.com/register.

• Si riceverannoosi informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per migliorare in caso di reclami coperti alla garanzia.
