MANUALE UTENTE PS58C6500TW SAMSUNG

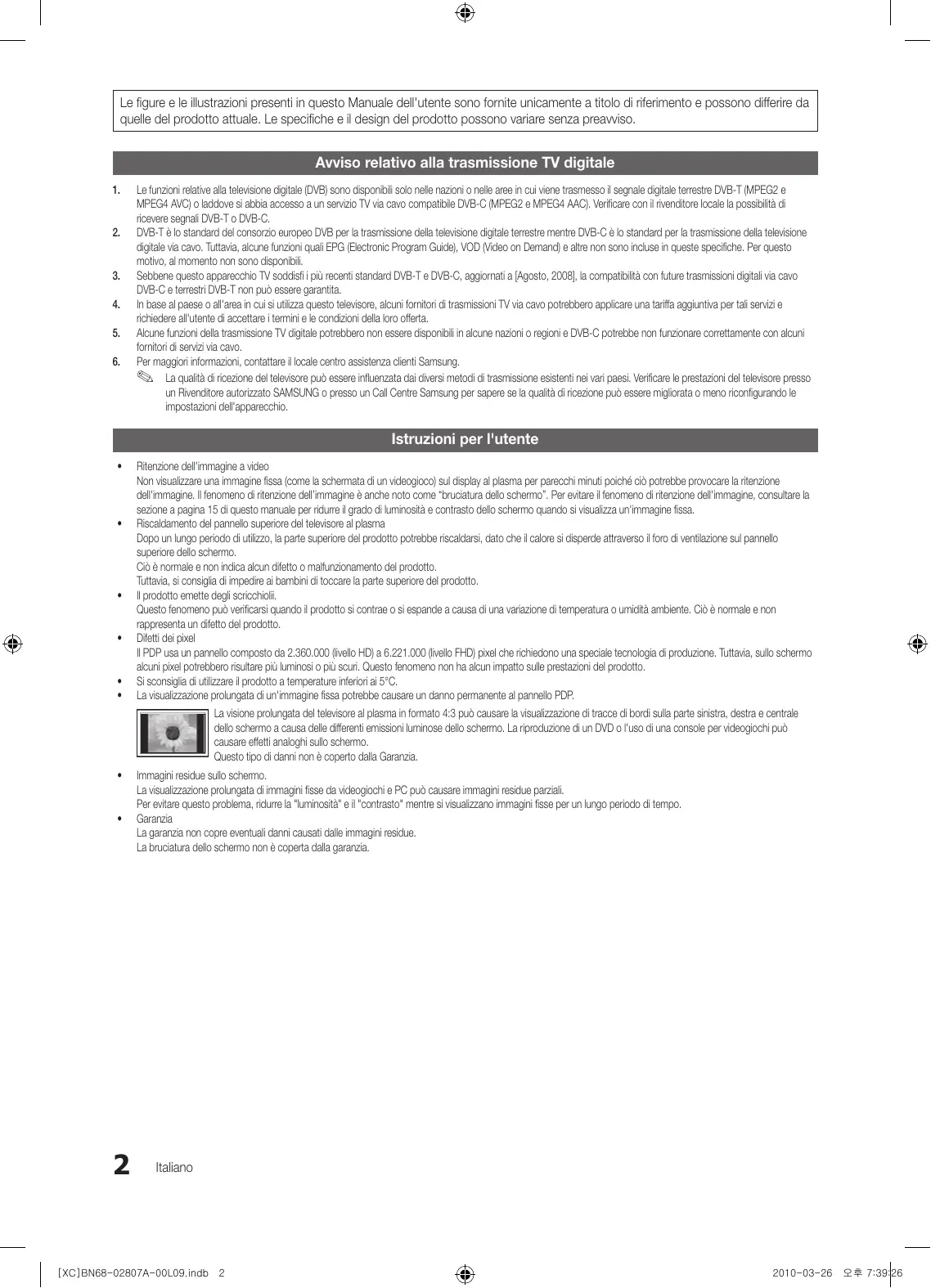

2010-03-26 오후 7:39:26 Le figure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso. Avviso relativo alla trasmissione TV digitale

Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita. In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung. ✎✎ La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell'apparecchio. Istruzioni per l'utente

Ritenzione dell'immagine a video Non visualizzare una immagine fissa (come la schermata di un videogioco) sul display al plasma per parecchi minuti poiché ciò potrebbe provocare la ritenzione dell'immagine. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per evitare il fenomeno di ritenzione dell'immagine, consultare la sezione a pagina 15 di questo manuale per ridurre il grado di luminosità e contrasto dello schermo quando si visualizza un'immagine fissa. Riscaldamento del pannello superiore del televisore al plasma Dopo un lungo periodo di utilizzo, la parte superiore del prodotto potrebbe riscaldarsi, dato che il calore si disperde attraverso il foro di ventilazione sul pannello superiore dello schermo. Ciò è normale e non indica alcun difetto o malfunzionamento del prodotto. Tuttavia, si consiglia di impedire ai bambini di toccare la parte superiore del prodotto. Il prodotto emette degli scricchiolii. Questo fenomeno può verificarsi quando il prodotto si contrae o si espande a causa di una variazione di temperatura o umidità ambiente. Ciò è normale e non rappresenta un difetto del prodotto. Difetti dei pixel Il PDP usa un pannello composto da 2.360.000 (livello HD) a 6.221.000 (livello FHD) pixel che richiedono una speciale tecnologia di produzione. Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del prodotto. Si sconsiglia di utilizzare il prodotto a temperature inferiori ai 5°C. La visualizzazione prolungata di un'immagine fissa potrebbe causare un danno permanente al pannello PDP. La visione prolungata del televisore al plasma in formato 4:3 può causare la visualizzazione di tracce di bordi sulla parte sinistra, destra e centrale dello schermo a causa delle differenti emissioni luminose dello schermo. La riproduzione di un DVD o l'uso di una console per videogiochi può causare effetti analoghi sullo schermo. Questo tipo di danni non è coperto dalla Garanzia.

Immagini residue sullo schermo. La visualizzazione prolungata di immagini fisse da videogiochi e PC può causare immagini residue parziali. Per evitare questo problema, ridurre la "luminosità" e il "contrasto" mentre si visualizzano immagini fisse per un lungo periodo di tempo. Garanzia La garanzia non copre eventuali danni causati dalle immagini residue. La bruciatura dello schermo non è coperta dalla garanzia. Italiano [XC]BN68-02807A-00L09.indb 2 2010-03-26 오후 7:39:26 Contenuti Per iniziare

Accessori Vista del Pannello di controllo Vista del telecomando Collegamento all'antenna Plug & Play (Impostazione iniziale) 8 Collegare un dispositivo AV 9 Collegamento a un dispositivo audio 10 Cambiare la sorgente di ingresso Funzioni base

Come scorrere i menu Uso del tasto INFO (Guida Now & Next) Pianificare la visione Menu Canale Menu Immagine Menu Suono Menu Impostazione Menu Supporto Funzioni avanzate

Collegamento a un PC Connessione di rete Media Play Anynet+ Internet@TV AllShare Altre informazioni

Funzione Teletext dei canali analogici Assemblaggio dei cavi Installazione del supporto a parete Messa in sicurezza della posizione di installazione Fissaggio del televisore alla parete Risoluzione dei problemi Specifiche Indice Diagrammi a blocchi

ITALIANO Collegamenti Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Controllate il simbolo! TOOLS Questa funzione è utilizzabile premendo il tasto TOOLS sul telecomando. Nota Tasto One-Touch Italiano [XC]BN68-02807A-00L09.indb 3

2010-03-26 오후 7:39:27 Per iniziare Accessori ✎✎Controllare che nell'imballaggio del TV PDP siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore. ✎✎La forma e il colore dei componenti possono variare in base al modello. ✎✎Eventuali cavi non forniti in dotazione possono essere acquistati separatamente yy Telecomando e batterie (2 tipo AAA) yy Istruzioni per l'utente yy Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi) yy Panno per la pulizia (M4 X L12) yy Staffa preforata yy Fermacavo piedistallo yy Fermacavi yy Fascetta fermacavo (3EA) yy Adattatore component yy Adattatore AV ✎✎Nucleo in ferrite: I nuclei in ferrite sono utilizzati per schermare i cavi dalle interferenze. Quando si collega un cavo, aprire il nucleo in ferrite e agganciarlo intorno al cavo vicino alla spina, come mostrato in figura. yy Adattatore SCART yy Nucleo in ferrite (2EA) yy Nucleo in ferrite (2EA) Distanza tra il nucleo in ferrite e uno dei terminali del cavo collegato al televisore. yy A : inferiore a 50 mm yy B : inferiore a 20 mm

Vedere la guida separata per l'installazione del piedistallo. 5EA (M4 X L12) 5EA (M4 X L10) yy Piedistallo (1EA) yy Guida piedistallo (1EA) yy Viti ✎✎Per la migliore connessione via cavo a questo prodotto, utilizzare cavi del diametro massimo indicato di seguito: yy Diametro massimo - 0,55 pollici (14 mm)

Vista del Pannello di controllo Per iniziare ✎✎La forma e il colore del prodotto possono variare in base al modello. Indicatore di alimentazione Altoparlanti Sensore del telecomando Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore. SOURCEE Alterna tutte le sorgenti d’ingresso disponibili. Nel menu OSD, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. Visualizza attraverso un menu OSD (on screen display) le funzioni del televisore. MENU Indicatore di alimentazione Regola il volume. Nel menu OSD, utilizzare i tasti Y così come si usano i tasti ◄ e ► del telecomando. Cambia i canali. Nel menu OSD, utilizzare i tasti z così come si usano i tasti ▼ e ▲ del telecomando. Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby. P (Alimentazione) Spegne e accende il televisore.

Modalità Standby Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio). Anche quando il tasto di accensione è disattivo, l’apparecchio consuma una piccola quantità di energia elettrica. Si consiglia quindi di scollegare il cavo di alimentazione. Italiano [XC]BN68-02807A-00L09.indb 5

2010-03-26 오후 7:39:29 Per iniziare Vista del telecomando ✎✎Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in braille sui tasti Power, Channel e Volume. POWER Spegne e accende il televisore. ON/OFF Accende/Spegne la luce del telecomando. Questa funzione attiva l'illuminazione momentanea dei tasti quando questi vengono premuti. (L'uso del telecomando con questo tasto impostato su On riduce l'uso della batteria.) SOURCE Visualizza e seleziona le sorgenti video disponibili (p. 10). Accesso diretto ai canali. Seleziona alternativamente le modalità Teletext ON, Doppia, Mix o OFF. PRE-CH TTX/MIX Esclude temporaneamente l'audio. MUTE Regola il volume. Cambia i canali. CH LIST Apre il menu OSD. Visualizza Vista contenuti, che include le opzioni Guida, Internet@TV, Media Play, e AllShare. Scelta rapida delle funzioni usate più di frequente. Ritorna al canale precedente. Visualizza l'elenco canali sullo schermo (p. 13). MENU CONTENT GUIDE TOOLS INFO RETURN EXIT Visualizza la EPG (Electronic Programme Guide) (p. 11). Visualizza le informazioni sullo schermo TV. Seleziona le voci del menu OSD e cambia i valori visualizzati sul menu. Ritorna al menu precedente. Usare questi tasti per i menu Gestione canali, Internet@TV, Media Play, ecc.

P.SIZE SUBT. @TV Usare questi tasti in modalità Media Play e Anynet+ (p. 32, 39). (: controlla la registrazione nei registratori Samsung dotati della funzione Anynet+) Esce dal menu. MEDIA.P: Visualizza Media Play (p. 32). INTERNET@TV: Link a vari servizi internet (p. 42). Dual f-g: Per la selezione degli effetti audio (p. 19). AD: Attiva/Disattiva la descrizione audio (p. 18). Non disponibile in alcune nazioni. P.SIZE: Seleziona la dimensione dell'immagine (p. 16). SUBT.: Visualizza i sottotitoli digitali (p. 21). Inserimento delle batterie (tipo: AAA) ✎✎NOTA xx Usare il telecomando entro un raggio di 7 metri dal televisore. xx Una illuminazione intensa può influenzare le prestazioni del telecomando. Evitare l'uso del telecomando nelle immediate vicinanze di lampade fluorescenti o insegne al neon. xx La forma e il colore possono variare in base al modello.

Collegamento all'antenna Per iniziare Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente. ✎✎Preimpostato: Collegare l'alimentazione e l'antenna. Antenna VHF/UHF Cavo

ANT OUT Plug & Play (Impostazione iniziale) Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l'utente a configurare le impostazioni di base. Premere POWERP. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi. ✎✎Per tornare al passaggio precedente, premere il tasto Rosso.

Selezione della lingua Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la lingua OSD (On Screen Display) desiderata. Selezionare Demo Negozio o Uso dom.

Selezionare la nazione Premere il tasto ◄ o ►, quindi premere ENTERE. yy Selezionare la modalità Uso dom.. La modalità Demo Negozio è dedicata a un uso commerciale. yy Ripristinare le impostazioni dell'unità da Demo Negozio a Uso dom. (standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi. Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la nazione appropriata. Se la nazione desiderata non è riportata nel menu, selezionare Altro. POWER

✎✎Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un'opzione aggiuntiva per l'impostazione del pin.

✎✎All'inserimento del codice PIN, 0-0-0-0 non è disponibile. Selezionare una antenna Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare Antenna o Cavo. Selezionare un canale Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali (frequenza del canale). Per ulteriori informazioni, vedere Canale → Memoriz. automatica (p. 13). ✎✎Premere ENTERE in qualsiasi momento per interrompere il processo di

Impostare la Modalità orologio Fuso orario memorizzazione. Impostare la Modalità orologio automaticamente o manualmente. Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTERE. Premere ▲ o ▼ per selezionare il fuso orario, quindi premere ENTERE. (in base alla nazione) Visualizzare la Guida alla Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la migliore connessione HD. qualità di visione HD. Buona visione. Premere ENTERE. Per reimpostare questa funzione... Selezionare Impostazione - Plug & Play (Impostazione iniziale). Digitare il PIN a quattro cifre. Il PIN preimpostato è “0-0-0-0”. Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. Italiano [XC]BN68-02807A-00L09.indb 7

2010-03-26 오후 7:39:31 Collegamenti Collegare un dispositivo AV Uso di un cavo HDMI o HDMI/DVI (fino a 1080p) Dispositivi disponibili: DVD, lettore Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box), ricevitore via cavo, ricevitore satellitare STB DVD HDMI OUT DVD DVI OUT

R-AUDIO-L ✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN xx Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack video HDMI IN 1(DVI). Lettori DVD, Blu-ray, ricevitori via cavo HD, ricevitori satellitari HD STB, ricevitori via cavo, o ricevitori satellitare STB potrebbero richiedere l'uso di un cavo DVI-HDMI (DVI a HDMI) o di una scheda DVI-HDMI (DVI a HDMI). Per l'audio è necessario l'uso del jack PC/DVI AUDIO IN. xx Collegando un dispositivo esterno quale un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare STB in grado di supportare versioni HDMI precedenti alla 1,3, il televisore potrebbe non funzionare regolarmente (per es. nessuna immagine visualizzata / nessun audio / fastidiosi disturbi / colori anomali). xx Se dopo aver collegato un cavo HDMI non si avverte alcun audio, verificare la versione HDMI del dispositivo esterno. Se si sospetta che la versione del dispositivo sia precedente alla 1.3, contattare il fornitore del dispositivo per confermare la versione HDMI e richiedere eventualmente un aggiornamento. xx Si consiglia l'acquisto di un cavo certificato HDMI. In caso contrario, lo schermo potrebbe non visualizzare alcuna immagine oppure potrebbe verificarsi un errore di connessione.

Usare un cavo Component (fino a 1080p) o Audio/Video (solo 480i) e un cavo Scart Dispositivi disponibili: lettore DVD, Blu-ray, ricevitore via cavo, ricevitore satellitare STB, Videoregistratore COMPONENT OUT Videoregistratore

Collegamenti Lettore Blu-ray

✎✎In modalità Est., l'uscita DTV supporta solo video e audio SD MPEG. ✎✎Per ottenere la migliore qualità delle immagini, si consiglia l'uso della connessione Component rispetto alla connessione A/V. Collegamento a un dispositivo audio Uso di un collegamento ottico (digitale), audio (analogico) o cuffie Dispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatre Sistema audio digitale OPTICAL ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema. xx L'audio 5.1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5.1 CH. xx Quando il ricevitore (home theatre) è impostato su On, è possibile udire l'audio proveniente dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5.1 canali, collegare il jack dell'uscita audio digitale del DVD / lettore Blu-ray / ricevitore via cavo / ricevitore satellitare STB direttamente a un amplificatore o un home theatre. ✎✎Cuffie H: E' possibile collegare le cuffie all'uscita cuffie del televisore. Quando le cuffie sono collegate, l'audio proveniente dagli altoparlanti incorporati viene disabilitato. xx Collegando le cuffie al televisore l’uso della funzione audio non è disponibile. xx Il volume delle cuffie e quello del televisore sono regolabili indipendentemente. Italiano [XC]BN68-02807A-00L09.indb 9

2010-03-26 오후 7:39:33 Collegamenti Slot per CONNESSIONI COMMON INTERFACE Per visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”. yy Se non si inserisce una “SCHEDA CI o CI+”, alcuni canali visualizzeranno il messaggio “Segnale criptato”. yy Le informazioni di pairing che contengono un numero telefonico, l’ID della "SCHEDA CI o CI+", l’ID host e altri dati verranno visualizzati entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. yy Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio “Aggiornamento completato”, a indicare che l’elenco dei canali è stato aggiornato. ✎✎NOTA xx È necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio locale. xx Estrarre con delicatezza la “SCHEDA CI o CI+” tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni. xx Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa. xx La posizione dell'alloggiamento COMMON INTERFACE può variare in base al modello. xx La "SCHEDA CI o CI+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. xx In caso di problemi, contattare il fornitore del servizio. xx Inserire la “SCHEDA CI o CI+” in grado di supportare le impostazioni antenna correnti. Lo schermo non visualizzerà le immagini oppure queste saranno distorte. Cambiare la sorgente di ingresso Elenco sorgenti Questa funzione viene usata per selezionare il televisore o un'altra sorgente di ingresso esterna come un lettore DVD / Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. ■■ TV / Est. / PC / AV / Comp. /

HDMI1/DVI / HDMI2 / HDMI3 /

HDMI4 / USB SOURCE ✎✎ In Elenco sorgenti, gli ingressi collegati vengono evidenziati. ✎✎ Est. e PC rimangono sempre attive.

Modifica Nome ■■ VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso. ✎✎ Quando un PC con una risoluzione di 1920 x 1080 a 60Hz viene collegato alla porta HDMI IN 1(DVI) , impostare la porta in modalità DVI PC nel campo Modifica Nome. ✎✎ Quando si collega un cavo HDMI/DVI alla porta HDMI IN 1(DVI), è necessario impostare la porta in modalità DVI PC o Dispositivi DVI nel campo Modifica Nome. Italiano [XC]BN68-02807A-00L09.indb 10 2010-03-26 오후 7:39:34 Funzioni base PRE-CH TTX/MIX Uso del tasto INFO (Guida Now & Next) MENU CONTENT GUIDE TOOLS INFO RETURN EXIT

Il display identifica il canale corrente e lo stato INFO di determinate impostazioni audio e video. La guida Now & Next mostra le informazioni relative alla programmazione giornaliera di ogni canale in base all'orario di trasmissione. yy Scorrere ◄, ► per visualizzare le informazioni di un determinato programma durante la visione del canale corrente. yy Scorrere ▲, ▼ per visualizzare le informazioni relative ad altri canali. Se si desidera spostarsi sul canale selezionato, premere ENTERE.

Funzioni base Prima di utilizzare il televisore, seguire questi passaggi per imparare a scorrere i menu, selezionando e regolando le diverse funzioni. CH LIST

1 ENTERE / Tasto di direzione: Sposta il cursore e I-II seleziona una voce. Conferma l'impostazione.

Guarda Informazioni Pianificare la visione 3 Tasto MENU: Visualizza ilP.SIZE menu OSD principale. SUBT. 4 Tasto EXIT: Esce dal menu OSD. Uso dei menu OSD (On Screen Display) La procedura d'accesso può essere diversa a seconda del menu selezionato.

ENTER E EXIT e Sullo schermo vengono visualizzate le opzioni del menu principale: Immagine, Suono, Canale, Impostazione, Ingressi, Applicazione, Supporto. Selezionare una icona con il tasto ▲ o ▼. Premere ENTERE per accedere al menu secondario. Selezionare il menu secondario desiderato con il tasto ▲ o ▼. Regolare il valore di un elemento con il tasto ◄ o ►. La regolazione nel menu OSD può differire in base al menu selezionato. Premere ENTERE per completare la configurazione. Premere EXIT . Guida Le informazioni EPG (Electronic Programme GUIDE Guide) sono fornite dall'emittente. Usando la programmazione fornita dalle emittenti, è possibile specificare i programmi da visualizzare in anticipo in modo da passare automaticamente al canale desiderato all'orario impostato. Le varie voci dei programmi potranno non essere visualizzate o non essere aggiornate in base allo stato del canale. Usare Vis. canali Guida 2:10 Mar 1 Giu DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Vis. canali - TV Oggi Discovery DiscoveryH&L five price-drop.tv QVC R4DTT 18:00 - 19:00 American Chopper Programmes resume at 06:00 Home and... )Family Affairs No Information QVC Selection No Information Mod vis. +24 ore Mod. CH

Canali: Mostra l'elenco canali a seconda del tipo di canale.

• Miei canali: Mostra il gruppo del canale.

Programmato: Mostra tutti i programmi attualmente prenotati. ✎✎Uso dei tasti colorati in Gestione canali

Rosso (Mod vis.): Visualizza l'elenco dei programmi attualmente trasmessi o in programmazione.

Giallo (+24 ore): Visualizza l'elenco dei programmi da trasmettere dopo 24 ore.

Blu (Mod. CH): Selezionare il tipo di canali da visualizzare nella finestra Vis. canali. (Tutto, TV , Radio , Dati/Altro, Mio canale 1~4) 4 Informazioni: Visualizza i dettagli del programma selezionato. 5 k (Pagina): Passa alla pagina precedente o successiva. 6 Tasto ENTERE –– Selezionando il programma corrente, è possibile visualizzarlo. –– Selezionando un evento in programmazione, è possibile prenotarne la visione. Per annullare la programmazione, premere nuovamente il tasto ENTERE quindi selezionare Annulla progr. Verde (Zoom): Aumenta o diminuisce il numero di un canale.

Giallo (Seleziona): Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo c compare a sinistra dei canali selezionati.

Blu (Ordina): Cambia l'elenco dei canali ordinati per nome o numero del canale. Informazioni E Annulla

Rosso (Antenna): Selezionare Antenna o Cavo. xx k (Pagina): Passa alla pagina precedente o successiva. xx T (Strumenti): Visualizza il menu dell'opzione Gestione canali. (Il menu Opzioni può variare a seconda della situazione.) Icone di stato del canale Icone

Operazioni Canale analogico. Canale selezionato. Canale impostato come Preferito. Programma attualmente trasmesso. Canale bloccato. Programma prenotato. ¦¦ Uso dei Canali Preferiti Gestione canali Eliminare o impostare i canali preferiti e utilizzare la guida ai programmi per le trasmissioni digitali. Selezionare un canale nella schermata Canali , Miei canali o Programmato. Canali Antenna

Radio Dati/Altro Analogico

Antenna Zoom Seleziona (in Gestione canali) Mostra tutti i canali preferiti. ■■ Modifica Miei canali t : E' possibile impostare i canali selezionati nel gruppo Mio canale. 1futech

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery ✎✎Il simbolo “*” verrà evidenziato e il canale verrà impostato nel gruppo Mio canale.

1. Selezionare un canale e premere il tasto TOOLS.

Aggiungere o eliminare un canale nei gruppi Mio canale quali 1, 2, 3 e 4. xx E' possibile selezionare uno o più gruppi. Ordina k Pagina T Strumenti Italiano [XC]BN68-02807A-00L09.indb 12 2010-03-26 오후 7:39:38 Una volta modificate le impostazioni, in Miei canali sarà possibile visualizzare l'elenco dei canali di ogni gruppo. Canali

Seleziona ■■ Sorgente canale (Digitale e Analogico / Digitale / Analogico): Selezionare la sorgente del canale da memorizzare. 1futech

Blocco BBC World Timer visione bid-up.tv Modifica num canale Boonerang Elimina Cartoon Nwk Deseleziona tutto ClassdNews \ Coming Soon Discovery Ordina k Pagina T Strumenti Elenco canali E' possibile visualizzare tutti i canali ricercati. CH LIST Menu Canale Quando si seleziona Cavo → Digitale e Analogico o Digitale: Inserire un valore per ricercare i canali via cavo. Mod ricerca (Completa / Rete / Rapida): Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del televisore. Impostando Rapida, è possibile configurare Rete, ID di rete, Frequenza, Modulazione e Symbol Rate manualmente premendo il tasto sul telecomando.

Rete (Automatico / Manuale): Seleziona la modalità di impostazione ID di rete tra Automatico o Manuale. ID di rete: Quando Rete è impostata su Manuale, è possibile impostare ID di rete usando i tasti numerici. Frequenza: Visualizza la frequenza del canale. (varia in base alla nazione) Modulazione: Visualizza i valori di modulazione disponibili. Symbol Rate: Visualizza i valori di symbol rate disponibili. Memorizzazione manuale Esegue la scansione automatica di un canale e lo memorizza nel televisore. ¦¦ Risintonizzazione dei canali ✎✎Se un canale è stato bloccato mediante la funzione Antenna (Antenna / Cavo) ■■ Canale digitale: Al termine della ricerca, i canali vengono aggiornati nell'elenco dei canali. Prima che il televisore inizi la memorizzazione dei canali disponibili, è necessario specificare il tipo di sorgente di segnale collegata al televisore (per es. un sistema via Antenna o Cavo). Nazione Blocco canali, comparirà la schermata di inserimento del PIN. ✎✎ Selezionando Antenna → Antenna: Canale, Frequenza, Larg. di banda ✎✎ Selezionando Antenna → Cavo: Frequenza, Modulazione, Symbol Rate Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. ■■ Canale analogico (Programma, Sistema colore, Sistema audio, Canale, Ricerca): Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ■■ Canale digitale: Cambiare la nazione per i canali digitali. ✎✎Mod. Canale ■■ Canale analogico: Cambiare la nazione per i canali analogici. Memoriz. automatica Ricerca i canali automaticamente e li memorizza sul televisore. ✎✎I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. xx P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P0 e P99. In questa modalità, è possibile selezionare un canale digitandone il numero corrispondente. xx C (modalità canale antenna) / S (modalità canale cavo): Queste due modalità permettono di selezionarne un canale digitandone il numero ad esso assegnato per ogni stazione via etere o canale via cavo. Italiano [XC]BN68-02807A-00L09.indb 13 Funzioni base

Tutto ■■ Sorgente antenna (Antenna / Cavo)t: Selezionare la sorgente antenna da memorizzare.

2010-03-26 오후 7:39:38 Funzioni base ¦¦ Modifica dei canali Menu Opzioni di Gestione canali (in Gestione canali)

1. Selezionare un canale e premere il tasto TOOLS.

Modificare il nome del canale o il numero usando Modifica nome canale o il menu Modifica num canale. ■■ Modifica nome canale (solo canali analogici): Assegnare il nome preferito al canale. ■■ Modifica num canale (solo canali digitali): Modificare il numero premendo i tasti numerici desiderati. ¦¦ Altre funzioni ■■ Ordina (solo canali analogici): Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali. ■■ Elimina: E' possibile eliminare un canale per visualizzare i canali desiderati. ■■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i canali in gestione canali. Programmato (in Gestione canali) E' possibile visualizzare, modificare o eliminare un programma prenotato. ■■ Modifica info: Per modificare un programma prenotato. Opzione ricerca via cavo ■■ Annulla Programmazioni: Per annullare un programma prenotato. (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ■■ Informazioni: Per visualizzare un programma prenotato. (E' inoltre possibile modificare le informazioni relative alla prenotazione.) ■■ Frequenza inizio / Frequenza arresto: Impostare la frequenza iniziale o finale (diversa per ogni nazione). ■■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i programmi prenotati. ■■ Modulazione: Visualizza i valori di modulazione disponibili. ■■ Symbol Rate: Visualizza i valori di symbol rate disponibili. Trasferim. elenco canali Gestione canali Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare questa funzione. Menu Opzioni di Gestione canali Impostare ogni canale usando le opzioni del menu Gestione canali (Blocco / Sblocco, Timer visione, Ordina, Elimina, Seleziona tutto / Deseleziona tutto). Gli elementi del menu Opzioni possono differire in base allo stato del canale.

1. Selezionare un canale e premere il tasto TOOLS.

Selezionare una funzione e cambiarne le impostazioni. ■■ Blocco / Sblocco: E' possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. ✎✎NOTA xx Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. xx Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l'opzione Cambia PIN. ■■ Importa da USB: Importa l’elenco canali dal dispositivo USB. ■■ Esporta in USB: Esporta l’elenco canali sul dispositivo USB. Questa funzione è disponibile solo quando è collegato un dispositivo USB. Sintonia fine (solo canali analogici) Se il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. ✎✎I canali per i quali si è effettuata la sintonia fine sono contrassegnati con un asterisco “*”. ✎✎Per reimpostare la sintonia, selezionare Reset. ■■ Timer visione: E' possibile impostare la visualizzazione automatica di un canale desiderato all'ora prestabilita. Impostare l'orario corrente prima di usare questa funzione. ✎✎ Quando un canale digitale viene selezionato, premere il tasto ► per visualizzare il programma digitale.

Italiano [XC]BN68-02807A-00L09.indb 14 2010-03-26 오후 7:39:39 Modalità t Selezionare il tipo di immagine preferita. ■■ Dinamica: Adatta per un ambiente illuminato. ■■ Standard: Adatta per condizioni di luce normali. ■■ Relax: Adatta per ridurre l'affaticamento della vista. Relax non è disponibile in modalità PC.

■■ Film: Adatta per la visione di film in un ambiente poco illuminato. ✎✎ Disabilitata quando il PC è in modalità risparmio energetico. ¦¦ Modifica delle Opzioni immagine Impostazioni avanzate (disponibile in modalità Standard / Film) E' possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. ✎✎In modalità PC, è possibile modificare solo i parametri Contr. dinamico, Gamma e Bilan bianco. ¦¦ Regolazione delle impostazioni delle immagini Luce cella / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) La televisione ha diverse opzioni di impostazione per il controllo della qualità delle immagini. ✎✎NOTA xx Nelle modalità analogiche TV, Est., AV del sistema PAL, Impostazioni avanzate Tonalità nero : Off ► Contr. dinamico : Medio Gamma

Schema avanzato : Off Modalità Solo RGB : Off Spazio colore : Nativo Bilan bianco

non è possibile utilizzare la funzione Tinta (V/R). U Sposta E Conferma R Ritorna xx In modalità PC, è possibile modificare solo i parametri Luce cella, Contrasto e Luminosità. xx Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. ¦¦ Soluzioni economiche Soluzione Eco ■■ Risp. energia (Off / Basso / Medio / Alto / Immagine off) t : Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Selezionando Immagine off, lo schermo viene disattivato, ma l'audio rimane attivo. Per attivare lo schermo premere un tasto qualsiasi, eccetto il tasto di regolazione del volume. Fino alla riattivazione dello schermo, per circa 4 secondi verrà visualizzata una immagine distorta. ■■ Sensore Eco (Off / On) : Per migliorare le impostazioni di risparmio energetico; le impostazioni delle immagini vengono automaticamente adattate all'illuminazione ambientale. ✎✎ Regolando il valore Luce cella, Sensore Eco verrà impostato su Off. Luce cella min: Quando Sensore Eco è impostato su On, l'illuminazione minima dello schermo può essere regolata manualmente. Se Sensore Eco è impostato su On, la luminosità del display potrebbe cambiare (diventando leggermente più scura o più chiara) a seconda dell'intensità della luce del locale. Funzioni base ¦¦ Cambiare la modalità Immagine preimpostata ■■ No segnale stnd-by (Off / 15 min / 30 min / 60 min): Per ridurre il consumo energetico, impostare il periodo di tempo in cui il televisore rimarrà acceso senza ricevere segnali.

Menu Immagine ■■ Tonalità nero (Off / Scuro / Più scura / Extra scura): Selezionare il livello di nero per regolare la profondità dello schermo. ■■ Contr. dinamico (Off / Basso / Medio / Alto): Per regolare il contrasto dello schermo. ■■ Gamma: Per regolare l'intensità dei colori primari. ■■ Schema avanzato (Off / Motivo1 / Motivo2): Eseguendo la funzione Schema avanzato, l'immagine può essere calibrata senza l'uso di un generatore o di un filtro. Se il menu OSD scompare dallo schermo o viene aperto un altro menu diverso da Immagine, la calibrazione viene memorizzata e la finestra Schema avanzato si chiude. ✎✎ Durante l'esecuzione di Schema avanzato, l'audio non viene riprodotto. ✎✎ La funzione è attiva solo su DTV / Comp. / HDMI. ■■ Solo modalità RGB (Off / Rosso / Verde / Blu): E' possibile regolare i parametri Colore o Tinta (V/R) nei valori Rosso, Verde o Blu per le immagini provenienti da un dispositivo esterno (lettore DVD, home theatre, ecc.). ■■ Spazio colore (Automatico / Nativo / Personale): Regolare l'intervallo dei colori disponibili per creare l'immagine. Per regolare Colore, Rosso, Verde, Blu e Reset, impostare Spazio colore su Personalizza.

2010-03-26 오후 7:39:39 Funzioni base ■■ Bilan bianco: Regolare la temperatura colore per ottenere immagini più naturali. R-Offset / G-Offset / B-Offset: Regolare l'intensità di ogni colore (rosso, verde, blu). R-Gain / G-Gain / B-Gain: Regolare la luminosità di ogni colore (rosso, verde, blu). Reset: Ripristina il valore Bilan bianco alle impostazioni predefinite. ■■ Bilanc. bianco 10p (Off / On): Controlla il bilanciamento del bianco in un intervallo di 10 punti regolando la luminosità dei colori rosso, verde e blu. ✎✎ Disponibile quando la modalità immagine è impostata su Film e l'ingresso esterno è impostato su HDMI o Comp. ✎✎ Alcuni dispositivi esterni potrebbero non supportare questa funzione. Intervallo: Seleziona l'intervallo da regolare. Rosso: Regola il livello di rosso. Verde: Regola il livello di verde. Blu: Regola il livello di blu. Reset: Ripristina il valore Bilanc. bianco 10p alle impostazioni predefinite. ■■ Incarnato: Enfatizza la tonalità rosa del valore “Incarnato.” ■■ Migliora imm bordi (Off / On): Enfatizza i contorni degli oggetti. ■■ xvYCC (Off / On): La modalità xvYCC migliora i dettagli e lo spazio colore durante la visione di film trasmessi da dispositivi esterni (per es attraverso un lettore DVD) collegati alla porta HDMI o Component IN. ✎✎ Disponibile quando la modalità immagine è impostata su Film e l'ingresso esterno è impostato su HDMI o Comp. ✎✎ Alcuni dispositivi esterni potrebbero non supportare questa funzione. ■■ Toni colore (Freddo / Normale / Caldo1 / Caldo2) ✎✎ Le opzioni Caldo1 o Caldo2 verranno disattivate se la modalità immagine è impostata su Dinamica. ✎✎ Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno collegato al televisore. ■■ Dimensioni: Il ricevitore via cavo/ satellitare potrebbe anch'esso avere la propria serie di dimensioni preimpostate. Tuttavia, si consiglia vivamente di utilizzare la modalità 16:9 nella maggior parte dei casi. P.SIZE Auto Wide: Regola automaticamente la dimensione dell'immagine su un formato 16:9. 16:9: Regola il formato dell'immagine a 16:9, appropriato per la visione di DVD o di trasmissioni in formato wide. Wide Zoom: Ingrandisce l’immagine a oltre 4:3. Regola la Posizione usando i tasti ▲, ▼.

Zoom: Ingrandisce il formato 16:9 per adattarlo alle dimensioni verticali dello schermo. Regola la Posizione o le Dimensioni mediante i tasti

4:3: Le impostazioni predefinite per un film o una trasmissione normale. Non visualizzare a lungo trasmissioni in formato 4:3. Le bande nere sulla sinistra e sulla desta dell'immagine potrebbero causare immagini residue (bruciatura dello schermo), un fenomeno non coperto dalla garanzia.

Adatta a schermo: Utilizzare questa funzione per visualizzare l'immagine completa senza ritagli con segnali HDMI (720p/1080i/1080p) o Comp. (1080i/1080p). ✎✎NOTA xx A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono variare. Opzioni immagine xx Le voci disponibili variano in base alla modalità ✎✎In modalità PC, è possibile modificare solo i parametri Toni xx In modalità PC, è possibile regolare solo i formati 16:9 colore, Dimensioni e Sistema protezione plasmi. Opzioni immagine Toni colore : Normale ► Dimensioni : Auto Wide Mod schermo : 16:9 Filtr disturbo digit : Automatico Filtro disturbo MPEG : Automatico Livello di nero HDMI : Normale Modalità Film : Off

selezionata. e 4:3. xx Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno collegato al televisore. xx Dopo aver selezionato l'opzione Adatta a schermo in modalità HDMI (1080i / 1080p) o Comp. (1080i / 1080p): Regola la Posizione o le Dimensioni mediante i tasti ▲, ▼, ◄, ►. xx Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. U Sposta E Conferma R Ritorna

Italiano [XC]BN68-02807A-00L09.indb 16 2010-03-26 오후 7:39:40 ■■ Filtr disturbo digit (Off / Basso / Medio / Alto / Automatico / Visualiz automatica): Quando il segnale è debole, possono comparire disturbi statici e ombre. Selezionare una delle opzioni fino a ottenere la qualità ottimale. Visualiz automatica: Nel cambiare i canali analogici, visualizza l'intensità del segnale corrente e definisce lo schermo NF. Disponibile solo per i canali analogici.

■■ Filtro disturbo MPEG (Off / Basso / Medio / Alto / Automatico): Riduce il disturbo MPEG per una migliore qualità delle immagini. ■■ Livello di nero HDMI (Normale / Basso): Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine. ✎✎ Disponibile solo in modalità HDMI (segnali RGB). ■■ Modalità Film (Off / Auto1 / Auto2): Il televisore può essere impostato automaticamente per rilevare ed elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale. ✎✎ Disponibile in modalità TV, AV, COMP. (480i / 1080i) e HDMI (480i / 1080i). ■■ Sistema protezione plasmi: Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è equipaggiata con una tecnologia che previene questo fenomeno. L'impostazione dell’ora permette di impostare i minuti dell'intervallo di spostamento da una immagine all'altra. Spostamento pixel (Off / On): Utilizzando questa funzione, è possibile ridurre al minimo la formazione di immagini residue sullo schermo spostando i pixel sul PDP ogni minuto in direzione orizzontale o verticale. Condizione ottimale per lo spostamento dei pixel

Durata (minute) 1~4 min 4 min ✎✎ Il valore della funzione Spostamento pixel può Funzioni base ✎✎ Non disponibile in modalità PC, Comp. o HDMI. Ora protezione auto (10 min / 20 min / 40 min / 1 ore / Off): Se lo schermo rimane inattivo visualizzando una immagine fissa per un certo periodo di tempo definito dall'utente, lo screen saver si attiva per evitare la formazione di immagini residue. Scorrimento: Questa funzione rimuove le immagini residue sullo schermo spostando tutti i pixel sul PDP in base a una sequenza. Usare questa funzione in presenza di immagini o simboli residui sullo schermo, specialmente quando è stata visualizzata per lungo tempo una immagine fissa. Per rimuovere completamente le immagini residue sullo schermo, eseguire la funzione di rimozione per un periodo di tempo prolungato (circa 1 ora). Se le immagini residue permangono sullo schermo anche dopo aver eseguito la funzione di rimozione, ripeterla nuovamente.

■■ Mod schermo (16:9 / Wide Zoom / Zoom / 4:3): Disponibile solo quando la dimensione delle immagini è impostata su Auto Wide. E' possibile impostare la dimensione delle immagini desiderata al formato 4:3 WSS (Wide Screen Service) o alla dimensione originale. Ogni paese europeo ha le proprie dimensioni delle immagini.

✎✎ Premere un tasto qualsiasi sul telecomando per annullare questa funzione. Grigio laterale (Chiaro / Scuro): Durante la visione del televisore con un formato 4:3, si prevengono eventuali danni allo schermo regolando il bilanciamento del bianco su entrambe le estremità sinistra e destra. Reset immagine (OK / Annulla) Ripristina la modalità corrente delle immagini ai valori predefiniti. ¦¦ Configurazione del televisore con il PC Impostare la sorgente di ingresso su PC. Regolazione auto t Per regolare automaticamente i valori frequenza/posizioni e le impostazioni di sintonizzazione. ✎✎Non disponibile quando il collegamento avviene mediante cavo HDMI/DVI. Schermo ■■ Grossa / Fine: Rimuove o riduce eventuali disturbi dalle immagini. Se non si riesce a eliminare il disturbo mediante la sintonizzazione fine, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. ■■ Posizione : Regolare lo schermo del PC usano i tasti freccia (▲ / ▼ / ◄ / ►). ■■ Reset immagine: Ripristina l'immagine ai valori predefiniti. variare in base alle dimensioni del monitor (in pollici) e alla modalità. ✎✎ Questa funzione non è disponibile in modalità Adatta a schermo. Italiano [XC]BN68-02807A-00L09.indb 17

2010-03-26 오후 7:39:40 Funzioni base Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP) In base alla versione di Windows e alla scheda video in uso, le schermate effettive del PC possono essere diverse; nel caso, verranno quasi sempre applicate le stesse informazioni di impostazione base. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di

Fare clic su “Aspetto e temi” nel “Pannello di controllo” per visualizzare una finestra di dialogo.

Fare clic su “Schermo” per visualizzare una finestra di dialogo.

Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo. yy Impostazione della dimensione corretta (risoluzione) [Ottimale: 1920 x 1080 pixel] yy Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. Menu Suono ¦¦ Sistemi audio, ecc. SRS TruSurround HD (Off / On) t (solo modalità audio standard) Questa funzione produce un audio virtuale a 5.1 canali surround attraverso una coppia di altoparlanti con tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Off / On) (solo modalità audio standard) Questa funzione permette di incrementare l'intensità della voce rispetto alla musica di sottofondo o agli effetti audio in modo che sia possibile udire meglio i dialoghi durante la visione di un programma. Lingua audio (solo canali digitali) Cambia la lingua predefinita per le lingue audio. ✎✎Le lingue disponibili possono variare in base alla trasmissione. ¦¦ Cambiare la Modalità audio preimpostata SRS TheaterSound t ■■ Standard: Seleziona la modalità audio normale. ■■ Musica: Enfatizza la musica rispetto alle voci. ■■ Film: Offre la migliore qualità audio per la visione di film. ■■ Voce cristallina: Enfatizza le voci rispetto ad altri suoni. ■■ Amplificazione: Aumenta l'intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto migliore. ¦¦ Regolare le impostazioni audio Equalizzatore Regola la modalità audio (solo modalità audio standard). ■■ Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Regolazione larghezza di banda): Regola il livello di specifiche frequenze di banda. Formato audio (solo canali digitali) Quando l'audio è generato sia dall'altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. ✎✎L'opzione Formato audio può essere diversa in base alla trasmissione. L'audio Dolby Digital 5.1ch è disponibile solo quando viene collegato un altoparlante esterno mediante un cavo ottico. Descrizione audio (non disponibile in tutti i paesi) (solo canali digitali) Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall'emittente.

■■ Descrizione audio (Off / On): Attiva e disattiva la funzione Descrizione audio. ■■ Volume: Regola il volume della descrizione audio. ■■ Reset: Ripristina l'equalizzatore alle impostazioni predefinite.

Italiano [XC]BN68-02807A-00L09.indb 18 2010-03-26 오후 7:39:41 ■■ Notte: Questa modalità fornisce una migliore esperienza audio rispetto alla modalità Normale, escludendo quasi ogni rumore. Questa modalità è utile durante la notte. Seleziona altoparlante (Altoparlante est / Altoparlante TV ) A causa delle differenze di velocità nella decodifica tra l'altoparlante principale e il ricevitore audio, è possibile avvertire una eco del suono. In questo caso, attivare la funzione Altoparlante est del televisore. ✎✎Quando Seleziona altoparlante è impostato su Altoparlante est, i tasti volume e MUTE non sono attivi e le impostazioni audio sono limitate. ✎✎Controllare che Seleziona altoparlante sia impostato su Altoparlante est. xx Altoparlante TV: Off, Altoparlante est: On ✎✎Controllare che Seleziona altoparlante sia impostato su ✎✎ Selezionare Line per ottenere un audio dinamico, e RF per ridurre la differenza tra i suoni alti e bassi durante la notte. Line: Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o -31dB. RF: Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o -20dB. Funzioni base Per equalizzare il volume di ogni canale, impostare su Normale. ■■ Comp Dolby Digital (Line / RF): Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale vocale (per es. audio MPEG, HE-AAC, audio ATV).

Volume auto (Off / Normale / Notte) Reset impostazioni audio (OK / Annulla) Ripristina tutte le impostazione audio ai valori predefiniti. ¦¦ Selezione della modalità audio Quando si imposta la modalità Dual f-g, la modalità audio corrente viene visualizzata sullo schermo. I-II DUAL Altoparlante TV. xx Altoparlante TV: On, Altoparlante est: On ✎✎In mancanza di segnale video, entrambi gli altoparlanti saranno disattivi. Imp. supplementare (solo canali digitali) ■■ Livello audio DTV (MPEG / HE-AAC): Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti durante una trasmissione TV digitale) a un determinato livello. ✎✎ In base al tipo di segnale della trasmissione, MPEG / HE-AAC può essere regolato tra -10dB e 0dB. ✎✎ Per aumentare o diminuire il volume, regolare rispettivamente tra 0 e -10. ■■ Uscita SPDIF: SPDIF (Sony Philips Digital InterFace) è usata per fornire un audio digitale riducendo le interferenze agli altoparlanti e ai vari dispositivi digitali come per esempio un lettore DVD.

Stereo NICAM Stereo Tipo di audio Mono Stereo Dual Mono Stereo Dual Dual f - g Predefinito Mono Stereo ↔ Mono Dual f ↔ Dual g Mono Mono ↔ Stereo Mono ↔ Dualf Dual g Cambio automatico Dual f Cambio automatico Dual f ✎✎Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. ✎✎Attivata solo in caso di segnali audio stereo. ✎✎Disponibile solo quando la sorgente Ingressi è impostata su TV. Formato audio: Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital. Collegando altoparlanti a 5.1ch in una impostazione Dolby Digital, massimizza l'esperienza audio in 3D.

Ritardo audio: Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore o di un video e ascoltando un canale digitale mediante un dispositivo esterno, come per esempio un ricevitore AV (0ms ~ 250ms). Italiano [XC]BN68-02807A-00L09.indb 19

2010-03-26 오후 7:39:43 Funzioni base Menu Impostazione ¦¦ Impostazione dell'Ora Ora ■■ Orologio: L'impostazione dell'orario serve per utilizzare le funzioni timer del televisore. OO L'ora corrente appare ogni volta che si preme il tasto INFO. ✎✎ Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. Modalità orologio (Automatico / Manuale) In base all'emittente e al segnale trasmesso, l'impostazione automatica dell'orario potrebbe non essere corretta. In questo caso, impostare l'orario manualmente. Per l'impostazione automatica dell'orario è necessario collegare l'antenna o il cavo.

Imposta Ora: Imposta manualmente Giorno, Mese, Anno, Ora e Minuto. Disponibile solo quando Modalità orologio è impostata su Manuale.

Fuso orario (in base alla nazione): Selezionare il fuso orario della propria zona. E' possibile utilizzare questa funzione quando l'opzione Nazione è impostata su Altre. Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su Automatico.

¦¦ Impostazione Timer stand-by ■■ Timer stand-by t : Spegne automaticamente il televisore dopo il periodo di tempo preimpostato. (30, 60, 90, 120, 150 e 180 minuti). ✎✎ Per annullare l'impostazione Timer stand-by, selezionare Off.

Impostazione del Timer di accensione/ spegnimento ■■ Timer 1 / Timer 2 / Timer 3 : Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare Timer 1 l’orologio.

✎✎Spegnimento automatico (disponibile solo quando il televisore si accende mediante il Timer): Il televisore viene automaticamente spento dopo 3 ore di inattività al fine di prevenirne il surriscaldamento. ¦¦ Blocco programma Sicurezza ✎✎Prima della schermata di impostazione compare la schermata di inserimento del PIN. ✎✎Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”.

Dom Mar impostata su TV. Canale ATV Lun ✎✎ Disponibile solo quando la sorgente Ingressi è

Gio Ven Sab L Sposta U Regola E Conferma R Ritorna

Ripetizione: Selezionare 1 volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. Selezionando Manuale, è possibile impostare il giorno che si desidera attivare il timer. Il simbolo c indica che è stato selezionato il giorno. ■■ Blocco canali (Off / On): Bloccare i canali in Gestione canali per impedire a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti. Orario TV off Ripetizione

Cambiare il PIN usando l'opzione Cambia PIN. Orario TV on Volume Orario TV on / Orario TV off: Per impostare l’ora e i minuti e attivare / disattivare l'opzione. (Per attivare il timer con l'impostazione desiderata, impostare su Attiva.) Volume: Selezionare il livello del volume desiderato. Sorgente: Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso automaticamente. (La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al televisore) Antenna (quando Sorgente è impostata su TV): Selezionare ATV o DTV. Canale (quando Sorgente è impostata su TV): Selezionare il canale desiderato. Contenuti (quando Sorgente è impostata su USB): Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da riprodurre quando il televisore si accende automaticamente. NOTA xx Se sul dispositivo USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. xx Nel caso ci sia una sola foto memorizzata sul dispositivo USB, la funzione Slide Show non è disponibile. xx Se il nome della cartella è troppo lungo, la cartella non è selezionabile. xx A ogni dispositivo USB utilizzato viene assegnata una cartella. In caso di più dispositivi USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi. ■■ Blocco Canale (può essere diversa in base alla nazione): Impedisce a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti mediante l'inserimento di un codice PIN a 4 cifre. Se il canale selezionato è bloccato, comparirà il simbolo “\”. Italiano [XC]BN68-02807A-00L09.indb 20 2010-03-26 오후 7:39:44

■■ Cambia PIN: Cambiare l'ID personale per impostare il televisore. ✎✎ Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito "0-0-0-0" : POWER (off) → MUTE → 8 → 2 → 4 → POWER (on). ¦¦ Altre funzioni Rete (Tipo di rete / Impostazione rete / Test di rete / SWL(Samsung Wireless Link) / Connessione SWL) Per l'impostazione delle opzioni, vedere le istruzioni riportate alla sezione “Connessione di rete” (p. 25). Funzioni base

Cons tutto: Sblocca tutti i parametri TV impostati (non supportato in Francia). Quando Blocco Canale è impostato su 18, viene visualizzata la schermata di immissione del PIN prima di poter cambiare canale (solo per la Francia). E' possibile bloccare i programmi TV impostando nel menu Blocco Canale i parametri desiderati, quali I (Bambini), T (Per tutti), SC (Non classificato) e X (classificato X). Quando Blocco Canale è impostato su X, viene visualizzata la schermata di immissione del PIN prima di poter cambiare canale (solo per la Spagna). Generale ■■ Modalità gioco (Off / On): Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando la modalità gioco. ✎✎NOTA xx Precauzioni e limitazioni per la modalità gioco –– Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare Modalità gioco su Off nel menu di impostazione. –– Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. xx Modalità gioco non è disponibile quando la sorgente Lingua d'ingresso è impostata su TV o PC. xx Dopo il collegamento della console di gioco, impostare ■■ Lingua menu: Imposta la lingua dei menu. ■■ Lingua Teletext: Imposta la lingua desiderata per il servizio Teletext. ✎✎ La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. ■■ Preferenze (Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext): Selezionare una lingua, che sarà la lingua predefinita alla selezione di un canale. xx Se la Modalità gioco è impostata su On: –– La modalità Immagine è impostata su Standard e la modalità Suono è impostata su Film. –– Equalizzatore non è disponibile. ■■ BD Wise (Off / On): Fornisce la qualità ottimale delle immagini per i prodotti SAMSUNG DVD, Blu-ray e Home Theatre che supportano il formato BD Wise. Quando BD Wise è impostato su On, la modalità immagine viene automaticamente cambiata alla risoluzione ottimale. ✎✎ Disponibile in caso di connessione di prodotti Sottotitoli Utilizzare questo menu per impostare la modalità Sottotitoli. Modalità gioco su On. Purtroppo potrebbe verificarsi una riduzione nella qualità delle immagini. SUBT. ■■ Sottotitoli (Off / On): Attiva e disattiva i sottotitoli. ■■ Modalità (Normale / Non udenti): Imposta la modalità dei sottotitoli. ■■ Lingua Sottotitoli: Imposta la lingua dei sottotitoli. ✎✎ Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l'opzione Normale anche se è selezionata la modalità Non udenti. ✎✎ La lingua predefinita è l'inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. Testo digitale (Disabilita / Abilita) Samsung che supportano BD Wise mediante cavo HDMI. ■■ Trasparenza menu (Luminoso / Scuro): Imposta la trasparenza del menu. ■■ Melodia (Off / Basso / Medio / Alto): Per riprodurre una melodia all'accensione o allo spegnimento del televisore. Interfaccia comune ■■ Menu CI: Permette all'utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC. ■■ Info sull'applicazione: Visualizza le informazioni relative al modulo CAM inserito nell'alloggiamento CI e nella “SCHEDA CI o CI+” inserita nel modulo CAM. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento. (solo UK) Se il programma è trasmesso con testo digitale, questa funzione Italiano [XC]BN68-02807A-00L09.indb 21

Acquistare il modulo CI CAM presso il rivenditore locale o via telefono.

Inserire saldamente la “SCHEDA CI o CI+” nel modulo CAM nella direzione indicata dalla freccia.

Inserire il modulo CAM con la “SCHEDA CI o CI+” nell'alloggiamento common interface, nella direzione indicata dalla freccia, in modo che sia parallela all'alloggiamento. ✎✎La funzione di auto diagnosi potrebbe richiedere Verificare la visione dell’immagine su un canale a segnale criptato. ■■ Test immagine (Sì / No): Utilizzato per controllare eventuali problemi di visualizzazione delle immagini.

Telecomando wireless Per accendere o spegnere il telecomando wireless o consentirne l’accesso. ¦¦ PIP (Picture In Picture) PIP t Permette la visualizzazione contemporanea di un canale TV e di una sorgente video esterna. PIP (Picture-in-Picture) non funziona nella stessa modalità. ✎✎NOTA xx Per l'audio della schermata PIP, vedere le istruzioni alla sezione Selezione audio. xx Spegnendo il televisore durante la visione in modalità PIP, la finestra PIP scomparirà. xx L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. xx Durante l'attivazione di Internet@TV la funzione PIP non è disponibile. xx Impostazioni PIP Immagine principale Immagine secondaria Comp., HDMI1/DVI, HDMI2,

■■ PIP (Off / On): Attiva o disattiva la funzione PIP. ■■ Canale: Selezionare il canale per lo schermo secondario. ■■ Dimensioni (Õ / Ã): Per selezionare la dimensione dell'immagine secondaria. ■■ Posizione (à / – / — / œ): Per selezionare la posizione dell'immagine secondaria. ■■ Selezione audio (Principale / Secondario): E' possibile scegliere l'audio desiderato (Principale / Secondario) in modalità PIP.

Menu Supporto Auto diagnosi alcuni secondi; questa operazione rientra nel normale funzionamento del televisore. ■■ Test audio (Sì / No): Usare la melodia predefinita per verificare eventuali problemi audio. ✎✎ Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Seleziona altoparlante sia impostato su Altoparlante TV nel menu Suono. ✎✎ E' possibile ascoltare la melodia durante il test anche se Seleziona altoparlante è impostato su Altoparlante est oppure quando l'audio è stato disattivato premendo il tasto MUTE. ■■ Informazioni sul segnale: (solo canali digitali) La qualità di ricezione dei canali HDTV è perfetta o i canali non sono disponibili. Regolare l'antenna per aumentare la forza del segnale. ■■ Risoluzione dei problemi: Se il televisore presenta problemi, consultare questa sezione. ✎✎ Se tra le varie descrizioni non è riportato il problema riscontrato, contattare il Centro di assistenza clienti Samsung. Aggiornamento software Aggiornamento software può essere eseguito mediante un segnale di trasmissione o mediante il download del più recente firmware dal sito “www.samsung.com” su un dispositivo USB. Versione corrente è il software già installato nel televisore. ✎✎La versione del software è rappresentata come “Anno/ Mese/Giorno_Versione”. Aggiornamento software Versione corrente 2010/01/18_000001 Tramite USB

Online Tramite canale Aggiornamento mod Standby : Off Software alternativo 2010/01/15_00000 U Sposta E Conferma R Ritorna Italiano [XC]BN68-02807A-00L09.indb 22 2010-03-26 오후 7:39:45 Guida alla connessione HD ■■ Tramite USB: Pannello posteriore del televisore Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito “www.samsung. com” nel televisore. Unità USB Fare attenzione a non scollegare l'alimentazione o rimuovere l'unità USB mentre l'aggiornamento è in corso. Al termine dell'aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento. Consultare queste informazioni durante la connessione di dispositivi esterni al televisore.

Installare la versione più recente Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E' possibile reperire le informazioni riguardanti i nostri call centre, e come scaricare prodotti e software. Funzioni base Contattare Samsung ■■ Online: Aggiornare il software mediante Internet. ✎✎ Per prima cosa, configurare la propria rete. Per istruzioni dettagliate sull'uso dell'opzione Impostazione rete, vedere la sezione “Impostazione della rete”. ✎✎ Se la connessione a Internet non funziona correttamente, potrebbe interrompersi. Riprovare. Se il problema persiste, scaricare il file di aggiornamento sul dispositivo USB e riprovare. ■■ Tramite canale: Aggiorna il software mediante il segnale trasmesso. ✎✎ Se la funzione viene selezionata durante il periodo di trasmissione del software, il software verrà automaticamente ricercato e scaricato. ✎✎ Il tempo necessario per scaricare il software è determinato dallo stato del segnale. ■■ Aggiornamento mod Standby: All'orario prestabilito verrà eseguito automaticamente un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LED potrebbe attivarsi per breve tempo. Questo fenomeno può continuare per più di un'ora, fino al termine dell'aggiornamento software. ■■ Software alternativo (backup): Visualizza la versione software scaricata Online. Durante l'aggiornamento software, se la procedura viene interrotta, questa funzione verrà attivata. Italiano [XC]BN68-02807A-00L09.indb 23

2010-03-26 오후 7:39:46 Funzioni avanzate Collegamento a un PC Uso di un Cavo HDMI/DVI / D-sub DVI OUT AUDIO OUT AUDIO OUT PC OUT Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI) La risoluzione ottimale è 1920 X 1080 a 60 Hz. Modalità Risoluzione Frequenza orizzontale (KHz) Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz) Polarità sync (O / V) IBM 640 x 350 720 x 400

✎✎NOTA xx Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI). xx La modalità interlacciata non è supportata. xx Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. xx Le modalità Separata e Composito sono supportate. La modalità SOG (Sync On Green) non è supportata.

Connessione di rete ¦¦ Collegamento a una rete cablata Vi sono tre modi per collegare il televisore alla LAN via cavo: yy E' possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore a un modem esterno mediante un cavo Cat 5. Vedere lo schema riportato sotto. Funzioni avanzate E' possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless. Pannello posteriore del televisore Porta modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem Cavo LAN yy E' possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore al Router IP collegato a un modem esterno. Usare un cavo Cat 5 per la connessione. Vedere lo schema riportato sotto. Pannello posteriore del televisore Porta modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem Router IP (con server DHCP) Cavo LAN Cavo LAN yy In base alla configurazione della LAN, potrebbe essere possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore direttamente alla presa di rete a muro mediante un cavo Cat 5. Vedere lo schema riportato sotto. Notare che la presa a muro è collegata a un modem o un router che potrebbe essere installato in qualsiasi punto dell'abitazione. Pannello posteriore del televisore Porta LAN a parete Cavo LAN Se si dispone di una rete dinamica, è necessario utilizzare un modem ADSL o un router in grado di supportare il protocollo DHCP (Dynamic Host Configuration Protocol). Modem e router che supportano il protocollo DHCP forniscono automaticamente indirizzo IP, maschera di sottorete, gateway e DNS necessari al televisore per accedere a Internet, in modo da non costringere l'utente a immetterli manualmente. La maggior parte delle reti domestiche sono di tipo dinamico. Alcune reti richiedono un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, immettere manualmente indirizzo IP, maschera di sottorete, gateway e DNS nella schermata Impostazioni cavo del televisore durante l'impostazione della connessione di rete. Per ottenere indirizzo IP, maschera di sottorete, gateway e DNS contattare il proprio Internet Service Provider (ISP). Se si usa un computer basato su Windows, è possibile ottenere tali valori anche via computer. E' possibile utilizzare modem ADSL in grado di supportare il protocollo DHCP se la rete richiede un indirizzo IP statico. I modem ADSL che supportano il protocollo DHCP permettono inoltre di usare indirizzi IP statici.

2010-03-26 오후 7:39:50 Funzioni avanzate Impostazione rete (Automatico) Impostazione rete (Manuale) Durante la connessione del televisore a una rete che supporta il protocollo DHCP, configurare Impostazione rete su Auto. Per impostare automaticamente la connessione di rete via cavo del televisore, seguire questi passaggi: Configurare Impostazione rete su Manuale quando si collega il televisore a una rete che richiede un indirizzo IP statico. Procedura per l'impostazione automatica

Collegare il televisore alla LAN come descritto nella sezione precedente.

Accendere il televisore, premere il tasto MENU sul telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

Usare il tasto ▲ o ▼ per selezionare Rete nel menu Impostazione, quindi premere ENTERE. Sullo schermo verrà visualizzata la schermata Rete. Rete Tipo di rete

Impostazione rete Test di rete : Off Connessione SWL U Sposta E Conferma R Ritorna

Per ottenere le impostazioni per la connessione di rete sulla maggior parte dei computer basati su Windows, seguire questi passaggi:

1. Cliccare con il tasto destro del mouse sull'icona Rete in

basso a destra dello schermo.

Nel menu a comparsa visualizzato, cliccare su Stato.

Nella finestra di dialogo, cliccare sulla scheda Supporto.

Nella scheda Supporto, cliccare su Dettagli. Sullo schermo vengono visualizzate le impostazioni per la connessione di rete. Procedura per l'impostazione manuale : Cavo SWL(Samsung Wireless Link) Ottenere le impostazioni per la connessione di rete Nella schermata Rete, selezionare Tipo di rete.

Impostare Tipo di rete su Cavo.

Selezionare Impostazione rete. Verrà visualizzata la schermata Impostazione rete. Impostazione rete Impostazione IP : Automatico Indirizzo IP

Per impostare manualmente la connessione di rete via cavo del televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l'impostazione automatica”.

Impostare Impostazione IP su Manuale.

Premere il tasto ▼ del telecomando per passare al primo campo da compilare.

Immettere le impostazioni Indirizzo IP, Maschera sottorete, Gateway e Server DNS. Per digitare i numeri utilizzare i tasti numerici del telecomando, per spostarsi fra i campi utilizzare i tasti freccia.

Al termine, premere il tasto RETURN sul telecomando.

Selezionare Test di rete per verificare la connettività a Internet. U Sposta E Conferma R Ritorna

Impostare Impostazione IP su Automatico.

Automatico acquisisce e immette automaticamente le impostazioni Internet necessarie.

Al termine, premere il tasto RETURN sul telecomando.

10. Selezionare Test di rete per verificare la connettività a

11. Se la funzione Rete non ha acquisito le impostazioni di rete,

passare alle istruzioni per la procedura Manuale.

¦¦ Collegamento a una rete wireless Funzioni avanzate Per collegare il televisore a una rete wireless, è necessario disporre di un router o di un modem wireless e di un adattatore LAN wireless Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN) da collegare al jack USB sul pannello posteriore o laterale del televisore. Vedere la figura riportata sotto. ✎✎ Per utilizzare la funzione SWL(Samsung Wireless Link), effettuare il collegamento alla porta USB 1 (HDD). Pannello laterale del televisore Porta LAN a parete Router IP wireless (AP con server DHCP)

Cavo LAN Adattatore LAN wireless Samsung L'adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com. L'adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802.11A/B/G e N. Samsung consiglia di utilizzare il protocollo IEEE 802.11N. La riproduzione di un video mediante connessione IEEE 802.11B/G potrebbe non essere fluida. ✎✎NOTA xx Per utilizzare una rete wireless è necessario utilizzare la scheda "Samsung Wireless LAN Adapter" (WIS09ABGN, WIS09ABGN2, WIS10ABGN). xx La scheda Samsung Wireless LAN Adapter è venduta separatamente. L'adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com. xx Per utilizzare una rete wireless, il televisore deve essere collegato a un router IP wireless. Se il router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. xx Selezionare un canale per il router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi. xx Sistemi di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. xx Selezionando la modalità Pure High-throughput (Greenfield) 802.11N con crittografia di tipo WEP, TKIP o TKIP-AES (WPS2Mixed) per il proprio AP, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi. xx Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l'SSID e la chiave WPA in entrambe le modalità. xx Se il router, il modem o un dispositivo non è certificato, potrebbe non connettersi al televisore mediante l'adattatore LAN wireless Samsung. xx Metodi di connessione: Vi sono sei modi per impostare la connessione alla rete wireless.

Configurazione automatica Samsung PBC (WPS) Impostazione automatica (mediante la funzione Ricerca rete automatica) Impostazione manuale SWL(Samsung Wireless Link) Ad-Hoc xx L'adattatore LAN wireless Samsung potrebbe non essere riconosciuto in caso di connessione mediante hub USB o cavo di prolunga USB diverso da quello fornito da Samsung. Italiano [XC]BN68-02807A-00L09.indb 27

2010-03-26 오후 7:39:51 Funzioni avanzate Avviso In caso di collegamento del televisore con un adattatore LAN wireless Samsung, alcuni canali potrebbero visualizzare le immagini in modo anomalo o presentare scariche statiche. In tal caso, collegare l'adattatore LAN wireless Samsung mediante un cavo USB in un luogo libero da radiointerferenze. ✎✎Allo scopo di evitare interferenze tra l'adattatore e il sintonizzatore, installare l'adattatore LAN wireless Samsung in un'area libera da interferenze.

Method: Mediante un cavo di prolunga Impostazione rete (Configurazione automatica Samsung)

Dopo 2 minuti, collegare l'adattatore LAN wireless Samsung al televisore. Una volta impostato l'adattatore LAN wireless Samsung, verrà visualizzata la finestra a comparsa. Questa funzione è disponibile negli AP (Access Point) che supportano la modalità Configurazione automatica Samsung. Se il proprio AP non supporta questa modalità, è possibile collegarsi tramite PBC (WPS) in modo automatico o manuale.

Appena stabilita la connessione, posizionare l'AP di fianco all'adattatore LAN wireless Samsung a una distanza non superiore a 25 cm.

Attendere fino all'avvenuta connessione automatica. ✎✎Questa funzione è disponibile quando SWL(Samsung Wireless Link) è impostato su Off. non è in grado di collegare il televisore all'AP, comparirà una schermata che avviserà della mancata connessione. Reimpostare l'AP e riprovare. Se la connessione ancora non riesce, scegliere un altro metodo di connessione, PBC (WPS), automatico o manuale. ✎✎E' possibile vedere l'elenco delle apparecchiature che supportano la funzione di Configurazione automatica Samsung sul sito www.samsung.com. Procedura per l'impostazione mediante Configurazione automatica

Posizionare AP e televisore vicini e accenderli entrambi. ✎✎ Poiché i tempi di avviamento delle applicazioni sono diversi tra loro, potrebbe risultare necessario attendere circa 2 minuti. ✎✎ Se il cavo LAN è collegato alla porta WAN dell'AP ✎✎ Se la funzione Configurazione automatica Samsung

Una volta stabilita la connessione, individuare il router nella posizione desiderata. ✎✎ Se le impostazioni dell'AP sono cambiate o è la prima volta che si utilizza l'AP dopo l'acquisto, sarà necessario impostarlo nuovamente iniziando dal passaggio 1. durante la Configurazione automatica Samsung, sarà possibile completare il test di connessione Internet. Se la connessione non è disponibile, la funzione Configurazione automatica Samsung verificherà solo i dispositivi collegati all'AP (e non la connessione Internet).

Italiano [XC]BN68-02807A-00L09.indb 28 2010-03-26 오후 7:39:52 Se il router è dotato di un tasto PBC (WPS), seguire questi passaggi:

1. Collegare il televisore alla LAN come descritto nella sezione

Accendere il televisore, premere il tasto MENU sul telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

Usare il tasto ▲ o ▼ per selezionare Rete nel menu Impostazione, quindi premere ENTERE.

Nella schermata Rete, selezionare Tipo di rete.

Impostare Tipo di rete su Wireless.

Selezionare Impostazione rete. Verrà visualizzata la schermata Impostazione rete. Impostazione rete Seleziona una rete : Non selezionato ► Impostazione IP Indirizzo IP : Automatico

DNS : Automatico Server DNS Per impostare automaticamente l'accesso a una connessione wireless, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l'impostazione mediante PBC (WPS)”.

Usare il tasto ▼ per selezionare Impostazione IP, quindi premere ENTERE. Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTERE.

Premere il tasto ▲ per passare a Seleziona una rete, quindi premere ENTERE. La funzione Rete ricerca le reti wireless disponibili. Al termine, verrà visualizzato l'elenco delle reti wireless disponibili.

Nell'elenco delle reti disponibili, premere il tasto ▲ o ▼ per selezionare le rete desiderata, quindi premere ENTERE. ✎✎ Se l'AP è impostato su Hidden (Nascosto), sarà necessario selezionare Aggiungi rete e digitare Nome rete (SSID) e Chiave sicur per stabilire la connessione.

Se compare la finestra Sicurezza/PIN, andare al passaggio

6. Se compare la schermata di connessione rete, andare al

Premere il tasto ▲ o ▼ per selezionare Sicurezza o PIN. Per la maggior parte delle reti domestiche, selezionare Sicurezza (per Chiave sicur). Viene visualizzata la schermata Sicurezza. Impostazione rete

Chiave sicur PBC(WPS) U Sposta E Conferma R Ritorna

Premere il tasto Rosso del telecomando.

Premere il tasto PBC (WPS) sul router entro due minuti. Il televisore acquisirà automaticamente tutte le impostazioni di rete di cui necessita e si collegherà alla rete.

Funzioni avanzate Procedura per l'impostazione mediante PBC (WPS) Procedura per l'impostazione automatica

Impostazione rete (PBC (WPS)) 0 imm. Una volta impostata la connessione di rete, premere il tasto RETURN per uscire dalla schermata Impostazione rete. 0~9 Numero

Spazio n Sposta E Conferma R Ritorna Impostazione rete (Automatico) La maggior parte delle reti wireless dispongono di un ulteriore sistema di sicurezza che utilizza l'accesso alla rete tramite dispositivi per la trasmissione di un codice di sicurezza crittografato denominato Chiave di sicurezza o di accesso. La Chiave di sicurezza è basata su una passphrase, solitamente una parola o un codice alfanumerico di una determinata lunghezza richiesti al momento dell'impostazione della funzione di protezione della rete wireless. Utilizzando questo metodo per l'impostazione della connessione di rete, e avendo specificato una Chiave di sicurezza per accedervi, verrà chiesta una passphrase durante la procedura di impostazione.

Nella schermata Sicurezza, digitare la passphrase di rete. ✎✎ Dovrebbe essere possibile reperire la passphrase in una delle schermate di impostazione usate per impostare il router o il modem. Italiano [XC]BN68-02807A-00L09.indb 29

2010-03-26 오후 7:39:53 Funzioni avanzate 8.Per digitare la passphrase, seguire queste regole generali: –– Premere i tasti numerici del telecomando per digitare i numeri. –– Usare i tasti freccia del telecomando per passare da un tasto all'altro nella schermata Chiave sicur. –– Premere il tasto Rosso per cambiare da maiuscolo a minuscolo e viceversa o visualizzare simboli/caratteri. –– Per digitare una lettera o un simbolo, passare alla lettera o al simbolo, quindi premere ENTERE. –– Per cancellare l'ultima lettera o numero digitato, premere il tasto Verde del telecomando.

9. Al termine, premere il tasto Blu sul telecomando. Verrà

visualizzata la schermata Connessione rete. Impostazione rete (Manuale)

10. Attendere che venga visualizzato il messaggio di conferma

della connessione, quindi premere ENTERE. Verrà visualizzata nuovamente la schermata Impostazione rete.

11. Per verificare la connessione, premere RETURN per

selezionare Test di rete, quindi premere ENTERE. Impostazione rete (Ad-Hoc) E' possibile collegarsi a un dispositivo mobile senza Access Point tramite la scheda "Samsung Wireless LAN Adapter" usando un network peer-to-peer. ✎✎Questa funzione è disponibile quando SWL(Samsung Wireless Link) è impostato su Off. Procedura per il collegamento a un nuovo dispositivo Adhoc Se gli altri metodi non funzionano, digitare le impostazioni di rete manualmente. Ottenere le impostazioni per la connessione di rete Per ottenere le impostazioni per la connessione di rete sulla maggior parte dei computer basati su Windows, seguire questi passaggi:

1. Cliccare con il tasto destro del mouse sull'icona Rete in

basso a destra dello schermo.

Nel menu a comparsa, cliccare su Stato.

Nella finestra di dialogo, cliccare sulla scheda Supporto.

Nella scheda Supporto, cliccare su Dettagli. Vengono visualizzate le impostazioni di rete. Procedura per l'impostazione manuale Per immettere manualmente le impostazioni di rete, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l'impostazione mediante PBC (WPS)” (pag. 29).

Usare il tasto ▼ per selezionare Impostazione IP, quindi premere ENTERE. Premere ▲ o ▼ per selezionare Manuale, quindi premere ENTERE.

Premere il tasto ▼ per passare al primo campo da compilare (Indirizzo IP).

Usare i tasti numerici per digitare i numeri.

Una volta compilato ogni campo, usare il tasto ► per passare al campo successivo. E' inoltre possibile usare gli altri tasti freccia per spostarsi verso l'alto, il basso e a sinistra.

Seguire i passaggi da 1 a 6 della “Procedura per l'impostazione mediante PBC (WPS)” (pag. 29).

Scegliere Seleziona una rete Verrà visualizzato un elenco di dispositivi/reti.

Immettere le impostazioni Indirizzo IP, Maschera sottorete, Gateway.

All'interno dell'elenco dei dispositivi, premere il tasto Blu del telecomando.

Premere il tasto ▲ o ▼ per passare a DNS.

Premere il tasto ▼ per passare al primo campo DNS. Digitare i numeri come indicato sopra.

Al termine, premere il tasto ▲ per passare a Seleziona una rete. Selezionare la rete e premere ENTERE. ✎✎ Il messaggio Ad-hoc è una connes. Wi-Fi diretta con il telefono cellulare o il PC. Il sistema di rete esistente potrebbe avere funzioni limitate. Cambiare la connessione di rete? comparirà sullo schermo.

Digitare il Nome rete (SSID) generato e la Chiave sicur nel dispositivo che si desidera collegare.

10. Andare al passaggio 4 della "Procedura per l'impostazione

automatica" (p. 29) e seguire le istruzioni a partire da quel punto. Come collegarsi a un dispositivo Ad-hoc esistente

Seguire i passaggi da 1 a 6 della “Procedura per l'impostazione mediante PBC (WPS)” (pag. 29).

Scegliere Seleziona una rete Verrà visualizzato un elenco di Dispositivi/Reti.

Selezionare il dispositivo desiderato nell'Elenco dei dispositivi.

Se è richiesta una chiave di sicurezza, digitarla. ✎✎ Se la rete non funziona regolarmente, controllare nuovamente i parametri Nome rete (SSID) e Chiave sicur. Una Chiave sicur errata può causare un malfunzionamento.

Italiano [XC]BN68-02807A-00L09.indb 30 2010-03-26 오후 7:39:53 ✎✎Per utilizzare Internet@TV, l'AP (Access Point) deve essere collegato alla rete wireless. ✎✎Se un adattatore LAN wireless Samsung è collegato alla porta USB 2, la rete potrebbe non funzionare regolarmente. Consigliamo di collegarlo alla porta USB 1 (HDD). ✎✎Solo i router che utilizzano la banda 2.4 Ghz sono supportati. I router che utilizzano la banda 5 Ghz non sono supportati. Connessione SWL Al televisore è possibile collegare un dispositivo che supporta PBC (WPS). ✎✎Questa funzione è disponibile quando SWL (Samsung Wireless Link) è impostato su On. Il televisore potrebbe non essere in grado di collegarsi a Internet perché l'ISP ha registrato in modo permanente l'indirizzo MAC (un numero di identificazione univoco) del PC o del modem in uso; ciò consente l'autenticazione dell'utente a ogni accesso a Internet in modo da evitare l'accesso non autorizzato. Poiché il televisore ha un indirizzo MAC diverso, l'ISP non è in grado di autenticare il relativo indirizzo MAC, perciò il televisore non sarà in grado di connettersi. In questo caso, chiedere all'ISP le procedure per collegare dispositivi diversi dal PC (per esempio il televisore) a Internet. Se l'Internet Service Provider richiede un ID o una password per il collegamento a Internet, il televisore potrebbe non essere in grado di collegarsi. In questo caso, digitare l'ID o la password durante l'accesso a Internet. La connessione Internet potrebbe interrompersi a causa di un problema di firewall. In questo caso, contattare l'Internet Service Provider. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall'Internet Service Provider, contattare Samsung Electronics al numero 1-800-SAMSUNG. Funzioni avanzate Questa funzione permette di collegare un dispositivo Samsung che supporta PBC (WPS) al televisore. E' possibile collegare altri dispositivi al televisore anche se a quest'ultimo non è collegato un router. Se il televisore non riesce a stabilire una connessione a Internet

SWL(Samsung Wireless Link) Come collegare Samsung Wireless Link Per le procedure necessarie a stabilire una connessione, vedere le seguenti indicazioni:

1. Seguire i passaggi da 1 a 5 della “Procedura per

l'impostazione mediante PBC (WPS)” (pag. 29).

Selezionare SWL(Samsung Wireless Link) usando il tasto ▼ e premere ENTERE per attivarlo.

Selezionare Connessione SWL usando il tasto ▼ e premere ENTERE.

Se viene visualizzato il messaggio “Premere il pulsante PBC sul dispositivo supportato da PBC(WPS) per connetterlo entro 120 secondi.” premere il tasto PBC sul dispositivo per collegarlo. ✎✎ Per maggiori informazioni, vedere il manuale di impostazione della rete wireless del dispositivo da collegare.

Se il dispositivo è collegato in modo corretto al televisore dopo l'avvio del conteggio visualizzato nella finestra, questa si chiuderà automaticamente. ✎✎ Se la connessione non riesce, riprovare dopo 2 minuti. Italiano [XC]BN68-02807A-00L09.indb 31

2010-03-26 오후 7:39:53 Funzioni avanzate Media Play Godetevi le fotografie, la musica o i film salvati su un dispositivo USB Mass Storage Class (MSC) e/o sul PC. MEDIA.P MediaPlay Video Camb dispos SUM Visual dispositivi E Conferma R Ritorna ¦ Collegamento di un dispositivo USB

Accensione del televisore.

Collegare un dispositivo USB contenente foto, musica e/o filmati al jack USB 1 (HDD) o USB 2 sul pannello laterale del televisore.

Quando un dispositivo USB viene collegato al televisore, sullo schermo compare una finestra. A questo punto è possibile selezionare Media Play. Pannello posteriore del televisore

Unità USB ¦ Connessione al PC tramite rete E’ possibile riprodurre immagini, musica e video memorizzati sul PC mediante una connessione di rete in modalità Media Play. ✎ Se si utilizza Media Play per riprodurre un file salvato sul PC, è necessario scaricare “PC Share Manager” e il manuale utente dal sito “www.samsung.com.” Pannello posteriore del televisore

Per ulteriori informazioni sulla configurazione di rete, vedere la sezione “Connessione di rete” (pag. 25).

– È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell'indirizzo subnet e IP del televisore e del PC devono essere uguali e solo l'ultima parte (l'indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**) Mediante un cavo LAN, collegare il modem esterno e il PC su cui verrà installato il programma Samsung PC Share Manager. – E’ possibile collegare direttamente il televisore al PC senza dover passare tramite un router.

✎✎Nessuna funzione è supportata in caso di collegamento al PC tramite rete: Funzioni avanzate xx Funzioni Musica di sottof e Impostazione musica di sottofondo. xx Ordinamento dei file in base alle preferenze nelle cartelle Foto, Musica e Video. xx Premere i tasti (REW) o µ (FF) durante la riproduzione di un film. ✎✎Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate. ✎✎Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC. ✎✎Quando si utilizza la modalità Media Play mediante una connessione di rete, in base alle funzioni del server: xx Il metodo di ordinamento può variare. xx La funzione di ricerca scene può non essere supportata. xx La funzione Ripr in continuo, che riprende la riproduzione di un video interrotto, può non essere supportata. –– La funzione Ripr in continuo non supporta utenti multipli. (La funzione memorizza solo il punto in cui l'ultimo utente ha interrotto la riproduzione.) xx I tasti ◄ o ► potrebbero non funzionare a seconda delle informazioni relative al contenuto. xx Durante la riproduzione di un video in Media Play attraverso una connessione di rete potrebbero verificarsi disturbi di shuttering. ✎✎Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente. ✎✎Elenco delle cose da sapere prima di utilizzare Media Play xx MTP (Media Transfer Protocol) non è supportato. xx Il file system supporta FAT16, FAT32 e NTFS. xx Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. xx Media Play supporta solo i dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i lettori di schede Flash e le unità HDD USB (le unità HUB USB non sono supportate.) I dispositivi devono essere collegati direttamente alla porta USB del televisore. xx Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati. xx Collegare un'unità HDD USB alla porta USB 1 (HDD) dedicata. xx Non scollegare il dispositivo USB durante il caricamento. xx Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo. xx La risoluzione massima supportata in JPEG è 15360X8640 pixel. xx In caso di file non supportati o danneggiati, comparirà il messaggio "Formato file non supportato". xx Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file. xx I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale, così come la gestione degli addebiti e dei pagamenti. xx Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta. xx Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato. xx Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente. xx Se il televisore non ha ricevuto segnali nel tempo prefissato in Ora protezione auto, si attiverà lo screensaver. xx Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità vengono collegate al televisore. xx Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo potrebbero non essere letti. xx Se il dispositivo USB collegato al televisore non viene riconosciuto, l'elenco dei file sul dispositivo è corrotto o uno dei file in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il collegamento. xx Se un file cancellato dal PC compare nuovamente quando si esegue Media Play, utilizzare la funzione “Svuota cestino” sul PC per eliminare in modo permanente il file. Italiano [XC]BN68-02807A-00L09.indb 33

2010-03-26 오후 7:39:55 Funzioni avanzate ¦¦ Visualizzazione a schermo Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere ENTERE o (Riproduci). Il file selezionato verrà visualizzato. ✎✎Supporta Visual dispositivi e Home nella homepage Media Play. Informazioni: E' possibile verificare il nome del file selezionato e il numero di file e di pagine. Video Movie 01.avi Movie 03.avi Movie 05.avi Sezione Elenco ordinamento: Visualizza lo standard di ordinamento. Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 07.avi Movie 02.avi Movie 04.avi Movie 06.avi SUM Jan.10.2010 Jan.10.2010 Jan.10.2010 Sezione Elenco file: E' possibile confermare i file e i gruppi ordinati in ogni categoria. Movie 08.avi Jan.10.2010 Movie 09.avi ✎✎ Lo standard di ordinamento cambia in base ai contenuti. 1/1 Pagina /Movie 01.avi Jan.10.2010 Camb dispos Jan.10.2010 Movie 10.avi Seleziona Jan.10.2010 Ordinam. T Strumenti Tasti operativi Rosso (Camb dispos): Seleziona un dispositivo connesso. Verde (Preferenze): Imposta le preferenze dei file. (non supportato in Visual base) Giallo (Seleziona): Seleziona più file da un elenco. I file selezionati vengono evidenziati con un simbolo. Blu (Ordinam.): Seleziona l'elenco ordinato. T Strumenti: Visualizza il menu delle opzioni. ✎✎ Usando i tasti (REW) o µ (FF), è possibile spostare l'elenco file alla pagina successiva o precedente. Video Riproduzione di video

Premere il tasto ◄ o ► per selezionare Video, quindi premere ENTERE nel menu Media Play.

Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.

Premere ENTERE o il tasto (Riproduci). –– Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. –– Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non vengono visualizzati. –– Durante la riproduzione di un video, è possibile eseguire ricerche utilizzando i tasti ◄ e ►. ✎✎In questa modalità, è possibile visualizzare clip video contenute in un gioco, tuttavia non è possibile riprodurre il gioco stesso. yy Formati sottotitoli supportati Nome Estensione file Testo MPEG-4 time-based .ttxt XML SAMI .smi HTML string-based 00:04:03 / 00:07:38 Formato SubRip .srt SubViewer .sub string-based Micro DVD .sub o .txt string-based SUM

ADPCM / DTS Core Funzioni avanzate Estensione file

HE-AAC Altre limitazioni ✎✎ NOTA xx In caso di problemi con i contenuti di un codec, il codec non verrà supportato. xx Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di riprodurlo correttamente. xx Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore al Frame/sec compatibile elencato nella tabella precedente. xx Se la Index Table è in errore, la funzione Cerca (Salta) non è supportata. Decoder video

Supporta fino a H.264, Livello 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD non sono supportati. XVID, MPEG4 SP, ASP: –– Inferiore a 1280 x 720: Max 60 frame –– Superiore a 1280 x 720: Max 30 frame Oltre GMC 2 non supportato. Supportata solo la tecnologia Samsung Techwin MJPEG. H.263 non è supportato. Decoder audio

Supporta fino a WMA 7, 8, 9, STD WMA 9 PRO non supporta 2 canali oltre multicanale o audio "lossless" (privo di perdite). La velocità di campionamento WMA 22050Hz mono non è supportata. Italiano [XC]BN68-02807A-00L09.indb 35

2010-03-26 오후 7:39:58 Funzioni avanzate Riproduzione continua di filmati (Riprendi riprod.) Uscendo dalla funzione di riproduzione di un filmato, la sua riproduzione può essere ripresa in seguito a partire dal punto nel quale era stata interrotta. ✎✎Premendo il tasto ENTERE (Capitoli) durante la riproduzione di un file, è possibile cercare le scene divise in capitoli.

Selezionare il filmato da riprodurre in modo continuo premendo il tasto ◄ o ► per selezionarlo nella sezione elenco file. Premere il tasto (Riproduci) / ENTERE. Selezionare Ripr in continuo (Riprendi riprod.) premendo il tasto blu. La riproduzione del filmato inizierà dal punto di arresto precedente. Il tasto blu è disponibile solo quando si riavvia la riproduzione. Se la funzione Prom ripr cont di un film è impostata su On nel menu Impostaz., comparirà un messaggio alla ripresa della riproduzione del filmato. 00:04:03 / 00:07:38 1/1 Movie 01.avi

Ripr in continuo Riprende la riproduzione da ultima scena visualizzata. Ripr in continuo E Capitoli L Salta T Strumenti R Ritorna SUM Musica Riproduzione di musica

Premere il tasto ◄ o ► per selezionare Musica, quindi premere ENTERE nel menu Media Play. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco. Premere ENTERE o il tasto (Riproduci). –– Durante la riproduzione di un musica, è possibile eseguire ricerche utilizzando i tasti ◄ e ►. –– I tasti (REW) e µ (FF) non sono attivi durante la riproduzione. ✎✎Visualizza solo i file con estensione MP3 e PCM. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. Elenco I Love You Jhon I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer 01:10 / 04:02 Music 4 No Singer Music 5 No Singer E Pausa L Salta T Strumenti R Ritorna SUM ✎✎Se il suono risulta anomalo durante la riproduzione di file MP3, regolare l'Equalizzatore nel menu Suono. (Un file MP3 sovramodulato può causare problemi audio.) ✎✎E' possibile creare una El. personale selezionando i brani musicali desiderati per poi riprodurre la El. personale creata. Foto Visualizzazione di una foto (o di una proiezione di diapositive)

Premere il tasto ◄ o ► per selezionare Foto, quindi premere ENTERE nel menu Media Play. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco. Premere ENTERE o il tasto (Riproduci). –– Quando si visualizza un elenco di foto, per iniziare la proiezione di diapositive premere il tasto (Riproduci) / ENTERE sul telecomando. –– Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file. –– Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello correntemente visualizzato. Normale SUM Image1024.jpg 1024x768 2010/2/1 3/15 E Pausa L Prec/succ T Strumenti R Ritorna ✎✎Impostando l'opzione Musica di sottof su On durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. ✎✎La Modalità MdS non può essere modificata fino al completo caricamento della musica di sottofondo.

¦¦ Riproduzione di più file

Premere il tasto giallo per selezionare il file desiderato tra quelli riportati in elenco.

Ripetere l'operazione per selezionare più file. Video Movie 01.avi ✎✎ NOTA Jan.10.2010 Movie 03.avi Movie 04.avi Jan.10.2010 Movie 05.avi xx Per annullare una selezione, premere nuovamente li tasto Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 09.avi xx Per deselezionare tutti i file, premere il tasto TOOLS e selezionare Deseleziona tutto. Movie 10.avi Jan.10.2010 SUM Jan.10.2010 Seleziona Camb dispos Jan.10.2010 Movie 08.avi Jan.10.2010 giallo. 1/1 Pagina Movie 02.avi Jan.10.2010 xx Il simbolo c comparirà a sinistra dei file selezionati.

File 2 sel.nati /Movie 01.avi Funzioni avanzate Riproduzione di filmati/brani musicali/foto selezionati Ordinam. T Strumenti Premere il tasto TOOLS e selezionare Riproduci cont. selez.. Riproduzione di un gruppo di filmati/brani musicali/foto

Durante la visualizzazione dell'elenco file, posizionarsi su un qualsiasi file del gruppo desiderato.

Premere il tasto TOOLS e selezionare Riproduci gruppo corrente. ¦¦ Funzione aggiuntiva Media Play Ordinare l'elenco dei file Premere il tasto blu nell'elenco dei file per ordinarli. Categoria Video Musica Foto Visual base Mostra l’intera cartella. E' possibile visualizzare la foto selezionando la cartella. Operazioni

Titolo Ordina e mostra i titoli dei filmati in ordine di simbolo/numerico/alfabetico/speciale.

Preferenze Mostra e visualizza il file in base alle preferenze. E' possibile cambiare le preferenze dei file contenuti nella sezione elenco file usando il tasto verde.

Data ultima Ordina e visualizza i file in base alla data più recente.

Prima data psb Ordina e visualizza i file in base alla data meno recente.

Artista Ordina i brani musicali per artista in ordine alfabetico.

Album Ordina i brani musicali per album in ordine alfabetico.

Genere Ordina i brani musicali per genere musicale.

Atmosfera Ordina i brani musicali in base all'atmosfera. È possibile cambiare le informazioni relative all'atmosfera musicale.

Mensile Ordina e visualizza i file in base al mese. Li ordina solo in base al mese (da gennaio a dicembre) indipendentemente dall'anno.

2010-03-26 오후 7:40:04 Funzioni avanzate Menu Opzioni riproduzione Video/Musica/Foto Durante la riproduzione di un file, premere TOOLS. Categoria Operazioni Video Musica Foto Titolo E' possibile spostare l'altro file direttamente.

Modalità Ripeti E’ possibile riprodurre ripetutamente filmati o brani musicali.

Formato immagine E' possibile regolare la dimensione dell'immagine in base alle proprie preferenze.

Impostazioni immagine E' possibile regolare l'impostazione dell'immagine. (p. 15, 16, 17).

Impostazioni audio E' possibile regolare l'impostazione dell'audio (p. 18, 19).

Impostazione sottotitoli E' possibile riprodurre il video con i Sottotitoli. Questa modalità funziona solo se il nome del file dei sottotitoli è uguale a quello del video.

Audio E’ possibile guardare video in una delle lingue supportate. La funzione è attiva solo quando vengono riprodotti file stream che supportano formati audio multipli.

Arresta proiezione diapositive / Avvia proiezione diapositive E' possibile avviare o interrompere una proiezione diapositive. Velocità slide show Durante la proiezione diapositive è possibile selezionare la velocità di proiezione.

Musica di sottof Per la proiezione di diapositive è possibile impostare la musica di sottofondo desiderata.

Zoom E' possibile ingrandire le immagini a pieno schermo.

Ruota E' possibile ruotare le immagini a pieno schermo.

Sfondo Home E' possibile spostare il file sul desktop Media Play. Informazioni E' possibile visualizzare le informazioni dettagliate sul file riprodotto.

Impostaz. Uso del menu Impostazione ■■ Impostazione sfondo: Selezionare questa opzione per visualizzare lo sfondo desiderato. ■■ Prom ripr di un film (Riprendi riprod.) (On/Off): Selezionare questa opzione per visualizzare il messaggio di aiuto a comparsa per la riproduzione continua del filmato. ■■ Ottieni codice registrazione DivX® VOD: Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata. ✎✎ Per ulteriori informazioni su DivX® VOD, visitare il sito “www.DivX.com”. ■■ Ottieni codice disattivazione DivX® VOD: Se DivX® VOD non è registrato, viene visualizzato il codice di disattivazione della registrazione. Se si esegue questa funzione con codice DivX® VOD registrato, la registrazione DivX® VOD corrente viene disattivata. ■■ Informazioni: Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

Anynet+ Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per collegare il sistema a un Home Theatre Samsung Home Theatre Dispositivo Anynet+ 1 Funzioni avanzate Cos'è Anynet+? t Dispositivo Anynet+ 2, 3, 4 Pannello posteriore del televisore Cavo ottico Cavo HDMI Cavo HDMI Cavo HDMI

Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ✎✎NOTA xx Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all'ingresso Digital Audio del sistema Home Theatre. xx Se si opta per una connessione di questo genere, la presa ottica permette l'uscita di soli 2 canali audio. In questo modo sarà possibile ascoltare l’audio solo dagli altoparlanti frontali, sinistro e destro del sistema Home Theatre e dal subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. xx Collegare solo un sistema Home Theatre. xx E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. xx Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. xx Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo. Italiano [XC]BN68-02807A-00L09.indb 39

2010-03-26 오후 7:40:05 Funzioni avanzate Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi (nome_dispositivo) MENU (nome_dispositivo) INFO Registrazione: (*registratore) Interrompere registrazione: (*registratore) Ricevitore Descrizione La modalità Anynet+ passa alla modalità di trasmissione TV. Visualizza l'elenco dei dispositivi Anynet+. Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Mostra il menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) Interrompe la registrazione. L’audio viene riprodotto attraverso il ricevitore. Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). ¦¦ Configurazione di Anynet+ ■■ Impostazione Anynet+ (HDMI-CEC) (Off / On): Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su On. Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+. Spegnimento auto (No / Sì): Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+. Un dispositivo esterno potrebbe spegnersi anche durante una registrazione.

¦¦ Passaggio da un dispositivo Anynet+ all'altro

Vengono elencati tutti i dispositivi Anynet+ collegati al televisore. Se non si individua il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi. Selezionare un dispositivo e premere ENTERE. Il dispositivo selezionato viene attivato. Solo all'impostazione di Anynet+ (HDMI-CEC) su On nel menu Applicazione comparirà il menu Elenco dispositivi.

xx Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l'operazione durante il passaggio da un dispositivo all'altro. xx Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. ¦¦ Registrazione Con un dispositivo di registrazione Samsung è possibile registrare un programma televisivo.

1. Selezionare Registrazione.

Se vi sono più di due dispositivi di registrazione xx Se sono collegati più dispositivi di registrazione, questi vengono elencati. Selezionare un dispositivo di registrazione in Elenco dispositivi. Se il dispositivo di registrazione non è visualizzato, selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi.

2. Premere EXIT per uscire.

E’ possibile registrare il segnale proveniente da una sorgente selezionando Registrazione: (nome_dispositivo). Premendo il tasto (REC) si eseguirà la registrazione del programma visualizzato sul televisore. Se si sta guardando l'immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. Prima di registrare, controllare che il jack dell'antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell'utente del dispositivo di registrazione utilizzato.

¦¦ Ascolto tramite il ricevitore

Funzioni avanzate È possibile ascoltare l’audio tramite un ricevitore (per es. un Home Theatre) anzichè dall'Altoparlante TV.

1. Selezionare Ricevitore e impostarlo su On.

Premere EXIT per uscire. ✎✎ Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. ✎✎ Il ricevitore è operativo solo se è collegata in modo appropriato la porta Optical In del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. ✎✎ Quando il ricevitore (per es. un home theatre) è impostato su On, è possibile ascoltare l'audio dall'uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (antenna), invia l’audio a 5.1 canali al ricevitore. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore. ✎✎NOTA xx E' possibile controllare i dispositivi Anynet+ solo mediante telecomando e non con i tasti del televisore. xx In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. xx Le funzioni Anynet+ non sono attive con prodotti di altre marche. ¦¦ Risoluzione dei problemi con Anynet+ Problema Anynet+ non funziona. Possibile soluzione

Desidero avviare Anynet+.

Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+. E' possibile collegare solo un ricevitore (home theatre). Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente. Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet+. Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+. Verificare che il telecomando del televisore sia in modalità TV. Verificare che il telecomando sia compatibile con la funzione Anynet+. In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play o Plug & Play (Impostazione iniziale) ecc.) Quando si collega o si rimuove il cavo HDMI eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. Controllare che la funzione Anynet+ o il dispositivo Anynet+ siano impostati su On. Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostata su On nel menu di impostazione di Anynet+. Premere TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato. Desidero uscire da Anynet+.

Selezionare Visualizza TV nel menu Anynet+. Premere il tasto SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. Premere P >/< e PRE-CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Sullo schermo viene visualizzato il messaggio “Connessione a un dispositivo Anynet+”.

Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione. Utilizzare il telecomando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. Il dispositivo Anynet+ non funziona.

Non è possibile riprodurre contenuti mentre è in corso la funzione Plug & Play (Impostazione iniziale). Lo schermo del dispositivo esterno non appare.

Controllare se il dispositivo supporta le funzioni di Anynet+. Controllare se il cavo HDMI è collegato correttamente. Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+. Cercare nuovamente dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. Se il collegamento si è chiuso in modo anomalo a causa di una interruzione di corrente o per la disconnessione del cavo HDMI, ripetere la scansione del dispositivo.

Il programma televisivo non può essere registrato.

Verificare se la porta dell’antenna sul dispositivo di registrazione è correttamente collegata. L’audio del televisore non viene riprodotto attraverso il ricevitore.

Collegare il televisore e il ricevitore mediante il cavo ottico. Italiano [XC]BN68-02807A-00L09.indb 41

2010-03-26 오후 7:40:05 Funzioni avanzate Internet@TV ¦ Guida introduttiva di Internet@TV @TV INTERNET Raccomandato Internet@TV fornisce alcuni utili e interessanti contenuti e servizi direttamente dal web al televisore. Applicazioni personali Samsung Apps dal giorno 1/1 Impostaz. Login Segna come Preferito Ordina per R Ritorna ✎ NOTA

Configurare le impostazioni di rete prima di usare Internet@TV. Per maggiori informazioni vedere la sezione "Connessione di rete" (p. 25).

Le font di caratteri dei contenuti forniti dal provider non vengono visualizzate correttamente.

In base alle normative vigenti nel proprio paese, alcune applicazioni possono avere un servizio limitato o non supportato. Talvolta possono verificarsi tempi di risposta e/o interruzioni a causa delle condizioni della rete. In base alla regione, il servizio widget potrebbe essere supportato solo in lingua inglese. Questa funzione non è disponibile in alcune nazioni. Se si riscontrano problemi con una applicazione, contattare il fornitore del contenuto. In base alle circostanze correlate al fornitore dei contenuti, l'aggiornamento di una applicazione o l'applicazione stessa potrebbero essere discontinui. Visualizzazione a schermo Applicazioni consigliate: Visualizza il servizio consigliato da Samsung. Non è possibile aggiungere o eliminare un servizio in questo elenco. Raccomandato Schermo TV: Visualizza il canale corrente. Informazioni: Visualizza avvisi, nuove applicazioni e pubblicità offerti da Samsung. Applicazioni personali dal giorno 1/1 Applicazioni scaricate: Visualizza le applicazioni scaricate tramite Samsung Apps. Servizio applicazione: E' possibile utilizzare vari servizi forniti da Samsung. Samsung Apps Impostaz. Login Internet@TV Impostazioni: Modificare e configurare applicazioni e impostazioni Internet@TV. Ordina per R Ritorna Controlli: Rosso (Login): Accesso a Internet@TV.

Verde (Segna come Preferito): Contrassegnare una Applicazione come preferita. Blu (Ordina per): Ordinare le applicazioni.

• R Ritorna: Per tornare al menu precedente.

Segna come Preferito I tasti colorati possono funzionare in modo diverso in base all'applicazione. Italiano [XC]BN68-02807A-00L09.indb 42 2010-03-26 오후 7:40:06 Login

✎✎ In base al paese, l'applicazione Ticker potrebbe admin Account utente: Autoeseg Ticker (Off / On): Abilita/Disabilita l'esecuzione automatica del ticker all'accensione del televisore. L'applicazione Ticker fornisce informazioni utili attraverso notiziari, meteo e borse valori. E' necessario scaricare l'applicazione Ticker su Internet@TV per utilizzare questa funzione. offrire un servizio diverso o non essere supportata. Password: Crea [0~9] Immetti PIN R Annulla ✎✎Per utilizzare una applicazione in modo ancora più coinvolgente, registrarsi e accedere al proprio account. ✎✎Per istruzioni sulla creazione di un account, vedere

Impostaz. →ID Internet@TV → Crea. Premere il tasto rosso nella homepage di Internet@TV.

Modificare la password per l'opzione Blocco servizio ✎✎ La password predefinita è “0-0-0-0.” ✎✎ Nel caso si sia dimenticata la password, premere i tasti del telecomando nella sequenza seguente per ripristinare la password predefinita su "0-0-0-0": POWER (off) → MUTE → 8 → 2 → 4 → POWER (on). Reset: Ripristina Internet@TV alle impostazioni di fabbrica. tasto Rosso quindi creare l’account quando viene visualizzata la finestra OSD.

Servizio legato al canale (Off / On): Alcuni canali supportano le applicazioni come servizio dati internet, permettendo l'accesso al servizio Internet durante la visione del televisore. Disponibile solo se supportata dall'emittente. Selezionare l'Account utente desiderato, quindi premere ENTERE. ✎✎ Se si desidera creare un account, premere il Digitare la Password. ✎✎ Al termine del login, sullo schermo verrà visualizzato l'Account utente.

Creare ID e configurare le impostazioni di Internet@TV in questa schermata. Evidenziare le impostazioni usando i tasti ▲ e ▼ quindi premere ENTERE. Impostaz.

• Proprietà E' possibile utilizzare questo menu durante la creazione e l'eliminazione dell'account. E' possibile controllare il proprio account e le informazioni relative all'account del sito del contenuto. L'account è valido solo per internet@TV. Crea: Crea un account e lo collega alle applicazioni del servizio desiderato. NOTA Impostaz.

¦¦ Configurazione di Internet@TV

• Autoeseg Ticker Funzioni avanzate Per una applicazione dotata di più account, usare ◄ e ► per accedere ai vari account.

■■ Impost sistema Login account : Off xx E' possibile creare un massimo di 10 account. xx Il numero massimo di caratteri è 8. Gestione –– Sito serviz: Registra le informazioni di login per i siti del servizio. –– Cambia password: Cambia la password dell'account. –– Elimina: Elimina l'account. ■■ Gestione servizio: Elimina e blocca le applicazioni installate per Internet@TV.

• Servizio legato al canale : Off odifica la password per l’opzione Blocco servizio Blocco: Blocca l'applicazione. L'accesso a una applicazione bloccata richiede una password.

• Reset Elimina: Elimina l'applicazione. R Ritorna ■■ Proprietà: Visualizza le informazioni di Internet@TV. Usare l'opzione Verificare la velocità della connessione internet per testare la connessione alla rete. Italiano [XC]BN68-02807A-00L09.indb 43

2010-03-26 오후 7:40:08 Funzioni avanzate ¦¦ Uso del servizio Internet@TV Uso di Samsung Apps per categoria Samsung Apps Samsung Apps consente di scaricare applicazioni da utilizzare su dispositivi Samsung TV/AV. Gli utenti possono godere di una varietà di contenuti quali video, musica, foto, giochi, informazioni utili e molto altro ancora utilizzando le applicazioni scaricate. Ulteriori applicazioni saranno disponibili in seguito. Samsung Apps Raccomand. Novità? Video You Tube Sport Più scaricate Più recenti YouTube TV store Test User002 Nome Gratuito Lifestyle Informazioni Altro Pag. person. Guida Login Vista miniature ✎✎Usare i tasti colorati in Samsung Apps.

Sono disponibili le seguenti categorie: yy Novità?: Visualizza le applicazioni registrate più di recente. yy Video: Visualizza vari media che trasmettono film, show televisivi e brevi filmati. yy Sport: Visualizza vari media sportivi che offrono informazioni sulle partite/sugli incontri, immagini e brevi filmati. yy Lifestyle: Include vari servizi multimediali che offrono musica, strumenti per la gestione delle fotografie e social network come Facebook e Twitter. yy Informazioni: Include vari servizi informativi quali notiziari, quotazioni azionarie e previsioni meteo. yy Altro: Include altri servizi di varia natura. yy Pag. person.: Con Pag. person., è possibile avere informazioni dettagliate sulle applicazioni già installate, oppure visionare l'elenco dei contenuti scaricati e molto altro ancora. Consente inoltre di rimuovere o bloccare le applicazioni selezionate. yy Guida: In caso di domande su Internet@TV, controllare prima di tutto questa sezione. Ordina per R Ritorna Rosso (Login) : Per accedere al servizio internet. Verde (Vista miniature): Per cambiare la modalità di visualizzazione. Blu (Ordina per): Per ordinare le applicazioni per Raccomand., Più scaricate, Più recenti o Nome. xx R Ritorna: Passa al menu precedente.

Messag / Media / ScreenShare AllShare AllShare collega il televisore a telefoni cellulari e altri dispositivi compatibili mediante una rete. Sul televisore è possibile visualizzare le chiamate in arrivo, gli SMS e i promemoria impostati sul proprio cellulare. Inoltre, è possibile riprodurre contenuti multimediali compresi video, foto e musica memorizzati sul proprio cellulare o su altri dispositivi (per es il PC) e controllarli sul televisore mediante la rete. Inoltre, è possibile usare il televisore come monitor del cellulare durante la navigazione in una pagina web. ✎✎La funzione Media è disponibile in tutti i dispositivi mobili che supportano AllShare. ■■ Consent / Negato: Permette/blocca il collegamento del cellulare. ■■ Elimina: Elimina il cellulare dall'elenco. ✎✎ Questa funzione elimina solo il nome del cellulare dall'elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe nuovamente comparire in elenco. ✎✎Per ulteriori informazioni visitare il sito “www.samsung. com” o chiamare il call center Samsung. I dispositivi mobili potrebbero necessitare di ulteriore software. Per maggiori informazioni, vedere la guida dell'utente di ogni prodotto. ¦¦ Impostazione di AllShare Funzioni avanzate Mostra un elenco di cellulari o dispositivi connessi configurati con questo televisore per l'uso delle funzioni Messag, Media o ScreenShare. ¦¦ Informazioni su AllShare Uso della funzione Messag Utilizzando questa funzione, è possibile visualizzare chiamate in arrivo, SMS e programmi impostati sul cellulare nella finestra degli allarmi durante la visione del televisore. ✎✎NOTA xx Per disabilitare la finestra degli allarmi, impostare Impostazione Messag su Off in Impostazione di AllShare. ■■ Messag (On / Off): Abilita o disabilita la funzione messaggi (per chiamate in entrata, SMS e promemoria impostati sul proprio cellulare). xx Se è selezionato OK, o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. ■■ Media (On / Off): Attiva o disattiva la funzione media. Quando la funzione media è On, riproduce video, foto e musica da un cellulare o altro dispositivo che supporti AllShare. xx La finestra degli allarmi può essere visualizzata durante ■■ ScreenShare (On / Off): Attiva o disattiva la funzione ScreenShare per l'uso di un cellulare come un telecomando. xx Quando un messaggio di un cellulare sconosciuto viene ■■ Nome TV: Imposta il nome del televisore in modo che sia possibile individuarlo rapidamente su un cellulare. ✎✎ Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). AllShare™ 3/7 l'uso di alcune applicazioni quali Media Play e altre. Per visualizzare il contenuto di un messaggio, passare alla modalità di visione TV. visualizzato, selezionare il cellulare nel menu messaggi in AllShare quindi selezionare Negato per bloccare il telefono. Visualizzazione messaggi Se arriva un nuovo SMS mentre si guarda il televisore, viene visualizzato nella finestra degli allarmi. Cliccando sul tasto OK, verrà visualizzato il contenuto del messaggio. E' possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare.

✎✎ Alcuni caratteri speciali possono essere visualizzati Impostazione Messag : On Messag Media : On Media ScreenShare : On ScreenShare Nome TV : TV domestico come caratteri vuoti o danneggiati. E Seleziona R Ritorna e Esci Impostazione R Ritorna Italiano [XC]BN68-02807A-00L09.indb 45

2010-03-26 오후 7:40:10 Funzioni avanzate Allarme chiamata in arrivo Uso della funzione ScreenShare Se arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi. Screenshare visualizza la stessa pagina web del cellulare. Mediante la funzione ScreenShare, è possibile aprire i vari contenuti memorizzati nel cellulare. Ad esempio, l'immagine sotto visualizza una pagina di accesso per i contenuti provenienti da un cellulare. E' possibile leggere i vari file contenuti nel cellulare e visualizzare la rubrica e il calendario sul televisore. Inoltre, dalla rubrica è possibile effettuare una chiamata o inviare un SMS. Allarme programma Mentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. E' possibile configurare la visualizzazione dei contenuti in programma sul cellulare. Per le procedure, vedere il manuale del cellulare.

✎✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l'utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i contenuti multimediali non vengono visualizzati ✎✎NOTA ✎✎NOTA xx Sui cellulari Samsung, è necessario installare la funzione ScreenShare ed eseguire l'applicazione di supporto; a questo punto è possibile utilizzare la funzione ScreenShare. xx I tasti disponibili sul telecomando possono variare per ogni pagina. xx Doc Viewer consente di leggere file in formato doc, senza poterli modificare. xx La schermata visualizzata può differire in base al dispositivo collegato. My Mobile xx Se la funzione Media viene eseguita per la prima volta, viene visualizzata una finestra di avvertenza. Premendo ENTERE per selezionare Consent, sarà possibile utilizzare la funzione Media sul dispositivo selezionato. "Disp sconosciuto 0" sta chiedendo l'autorizzazione a riprodurre il file multimediale. Per consentire la riproduzione del file multimediale nel proprio dispositivo, premere "Consent", altrimenti premere "Nega". È inoltre possibile modificare l'impostazione (o resettare) questa funzione in "AllShare Impostazione". Avvertenza: il dispositivo è connesso a una rete non protetta o sconosciuta; potrebbero essere riprodotti contenuti indesiderati o inappropriati. Se non si è certi dell'identità della rete o dell'idoneità dei contenuti, si raccomanda di non "Consent" la richiesta di riproduzione. Consent Nega xx Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Off nel menu impostazione di AllShare. xx I contenuti possono non essere riprodotti sul televisore a seconda della risoluzione e del formato. Contacts Calendar Doc Viewer E Seleziona Ritorna Uso del cellulare Samsung come telecomando TV Prima di utilizzare questa funzione è necessario effettuare il collegamento a un cellulare Samsung in grado di supportare le funzioni ScreenShare. Durante il funzionamento del televisore con il cellulare, solo i tasti POWER, Y, P</> e MUTE sono supportati. ✎✎Anche premendo un tasto di controllo (per cambiare canale o regolare il volume) sul cellulare, il valore aumenterà o diminuirà solo di una unità. xx I tasti ENTERE e ◄ / ► potrebbero non funzionare in base al tipo di contenuto multimediale riprodotto. xx Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell'utente di ogni prodotto. xx Per riprodurre contenuti multimediali dal proprio PC, selezionare l'icona del PC nella schermata principale di AllShare. Il menu Media Play del televisore cambia automaticamente. Per maggiori informazioni vedere "Media Play" (p. 32).

Italiano [XC]BN68-02807A-00L09.indb 46 2010-03-26 오후 7:40:10 Altre informazioni

Funzione Teletext dei canali analogici ✎✎E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando. 1 / (Teletext on/mix/off): Attiva la modalità Teletext per il canale corrente. Premere il tasto due volte per sovrapporre la modalità Teletext alla trasmissione corrente. Premerlo di nuovo per uscire dalla modalità Teletext. 2 8 (memorizza): Memorizza le pagine del Teletext. 3 4 (dimensioni): Visualizza in dimensione doppia le informazioni Teletext sulla metà superiore dello schermo. Premere di nuovo il tasto per spostare il testo nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 4 9 (mantieni): Mantiene la schermata della pagina corrente nel caso siano disponibili più pagine secondarie che scorrono automaticamente. Premerlo nuovamente per riprendere la visualizzazione. 5 Tasti colorati (rosso/verde/giallo/ blu): Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto colorato corrispondente all'argomento scelto. Viene visualizzata una nuova pagina con codice colore. E' possibile selezionare le varie voci nello stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. (modalità): Seleziona la modalità Teletext (LIST/FLOF). Se si preme questo tasto in modalità LIST, commuta la modalità in Salvataggio elenco. In modalità Salvataggio elenco, è possibile memorizzare la pagina Teletext all'interno di un elenco utilizzando il tasto 8 (memorizza). 7 1 (pagina secondaria): Visualizza la pagina secondaria disponibile.

CH LIST MENU 2 (pagina su): Visualizza la pagina successiva del Teletext. 3 (pagina giù): Visualizza la pagina precedente del Teletext. 6 (indice): In modalità Teletext, premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti). 5 (mostra): Consente di visualizzare eventuale testo nascosto (le risposte ai quiz, per esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 7 (annulla): Riduce lo schermo Teletext per sovrapporlo alla trasmissione corrente.

Contenuti Numero della pagina selezionata. Identità della stazione emittente. Numero della pagina corrente o stato della ricerca. Data e ora. Testo. Informazioni sullo stato. Informazioni FASTEXT. Italiano [XC]BN68-02807A-00L09.indb 47

Altre informazioni La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente.

2010-03-26 오후 7:40:11 Altre informazioni Assemblaggio dei cavi Tipo piedistallo Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente.

Tipo montaggio a parete ✎✎Non tirare eccessivamente i cavi durante la loro disposizione. In caso contrario, i terminali di connessione del prodotto potrebbero subire danni.

Installazione del supporto a parete Altre informazioni Montaggio della staffa preforata Durante l'installazione del televisore a parete, fissare la staffa preforata come mostrato di seguito. Staffa preforata Installazione del Kit di montaggio a parete Il kit di montaggio a parete (venduto separatamente) consente di montare il televisore alla parete. Per informazioni dettagliate sull’installazione a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il montaggio della staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. Specifiche del kit di montaggio a parete (VESA) ✎✎Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente. Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali. ✎✎NOTA xx Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di montaggio a parete. xx All'acquisto di un kit di montaggio a parete, verrà fornita la guida all'installazione e tutte le parti necessarie per il montaggio. xx Non utilizzare viti non conformi agli standard VESA. xx Non utilizzare viti più lunghe delle dimensioni standard o non conformi alle specifiche dello standard VESA. Viti troppo lunghe possono danneggiare i componenti interni del televisore. xx Per montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche. xx Non serrare le viti con eccessiva forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando lesioni personali. Samsung non può essere ritenuta responsabile per tali incidenti. xx Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di montaggio a parete non conformi allo standard VESA o l'utente non segua le istruzioni di installazione fornite. xx I nostri modelli da 58” non sono conformi alle specifiche VESA. Di conseguenza, per tali modelli è necessario utilizzare gli appositi kit di montaggio a parete Samsung. xx Non montare il televisore con una inclinazione superiore ai 15 gradi. Famiglia di prodotti TV PDP pollici Spec. VESA (A * B) 42~50 400 X 400 58~63 600 X 400 70~79 800 X 400 80~ 1400 X 800 Vite standard Quantità

✎✎ Svitare le viti intorno al foro prima di installare la staffa a parete. Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche Italiano [XC]BN68-02807A-00L09.indb 49

2010-03-26 오후 7:40:13 Altre informazioni Messa in sicurezza della posizione di installazione Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall’aumento della temperatura interna del prodotto. ✎✎Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics. xx L’uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto. ✎✎L'aspetto del prodotto può differire in base al modello. Installazione con piedistallo. Installazione con supporto a parete. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. ¦¦ Per evitare una eventuale caduta del televisore

Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. ✎✎ A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. ✎✎ Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore. ✎✎ Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate.

Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. ✎✎ NOTA xx Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. xx Collegare il cavo in modo che i ganci fissati alla parete si trovino Parete allineati o leggermente più in basso di quelli fissati al televisore. xx Slegare il cavo prima di spostare il televisore.

Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

Risoluzione dei problemi Problemi Soluzioni e spiegazioni Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova. (accedere a MENU - Supporto - Auto diagnosi - Test immagine) (p. 22) Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale. La qualità dell'immagine non sembra all'altezza di quella vista in negozio.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Se si possiede un ricevitore via cavo/set top box analogico passare ad uno digitale. Usare i cavi HDMI o Component per ottenere una qualità delle immagini HD (high definition). Abbonato servizi cavo/satellite: Provare le stazioni HD dal channel line up. Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico. Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati. Regolare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p. Guardare il televisore alla distanza minima raccomandata, basata sulla dimensione dello schermo e la definizione del segnale visualizzato. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore. L'uso di telefoni cellulari vicino al televisore (fino a 1 m) può causare disturbi nella trasmissione di immagini in modalità analogica o digitale. I colori sono errati o mancano.

Se si sta utilizzando una connessione component, verificare che i cavi component siano collegati alla porte appropriate. Collegamenti errati o instabili possono causare problemi di colori o schermate vuote. Colori o luminosità deboli.

Regolare le opzioni Immagine nel menu TV. (accedere a Immagine / Colore / Luminosità / Nitidezza) (p. 15) Regolare l'opzione Risp. energia nel menu TV. (accedere a MENU - Immagine - Soluzione Eco - Risp. energia) (p. 15) Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (accedere a MENU - Immagine Reset immagine) (p. 17) Si nota una linea punteggiata sul bordo dello schermo.

Se la dimensione dell'immagine è impostata su Adatta a schermo, modificarla selezionando 16:9 (p. 16). Cambiare la risoluzione del ricevitore via cavo/satellitare. L'immagine è in bianco e nero.

Se si sta usando un ingresso composito AV, collegare il cavo video (giallo) alla porta verde dell'ingresso component 1 del televisore. Nel cambiare i canali, l'immagine viene fermata, distorta o ritardata.

Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti. Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Qualità audio

Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato. (accedere a MENU - Supporto - Auto diagnosi - Test audio) (p. 22) Se l'audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale. L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo.

Verificare il volume del dispositivo esterno collegato al televisore. L'immagine è buona ma l'audio è escluso.

Impostare l'opzione Seleziona altoparlante su Altoparlante TV nel menu Suono (p. 19). Se si sta usando un dispositivo esterno, accertarsi che i cavi audio siano collegati alle porte di ingresso audio del televisore. Se si sta usando un disp ositivo esterno, verificare l'opzione di uscita audio del dispositivo (per es. potrebbe risultare necessario cambiare l'opzione audio del ricevitore via cavo su HDMI in caso di una HDMI collegata al televisore). Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato. Se il televisore è dotato di una porta per le cuffie, verificare che non vi sia un dispositivo ad essa collegato.

Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio. Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Il televisore non si accende.

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Accertarsi che la presa a muro sia funzionante. Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata. Il televisore si spegne automaticamente.

Verificare che l'opzione Timer stand-by sia impostata su Off nel menu Impostazione (p. 20). Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Durante la visione del televisore mediante connessione via antenna o cavo, l'apparecchio si spegnerà dopo 10 ~ 15 minuti di mancanza di segnale.

Gli altoparlanti emettono un rumore anomalo. Altre informazioni In caso di domande sul funzionamento del televisore, consultare per prima cosa l'elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito “www.samsung.com”, quindi fare clic sulla voce Assistenza, oppure chiamare il numero del Call Center riportato in ultima pagina. Nessuna immagine, video spento Italiano [XC]BN68-02807A-00L09.indb 51

2010-03-26 오후 7:40:14 Altre informazioni Problemi Nessuna immagine/video. Soluzioni e spiegazioni

Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni). Impostare le uscite video dei dispositivi esterni (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano agli ingressi del televisore. Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore. Verificare che i dispositivi collegati siano accesi. Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV. Connessione RF (Cavo/Antenna) Il televisore non riceve tutti i canali.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Verificare che il cavo dell'antenna sia correttamente collegato. Provare a impostare Plug & Play (Impostazione iniziale) per aggiungere i canali disponibili all'elenco canali. Accedere a MENU - Impostazione - Plug & Play (Impostazione iniziale) e attendere la memorizzazione di tutti i canali disponibili (p. 7). Verificare che l'antenna sia posizionata correttamente. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Connessione PC Viene visualizzato il messaggio "Modo non supportato".

Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore (p. 24). “PC” viene sempre riportato nell'elenco delle sorgenti anche quando non risulta collegato alcun PC.

E' normale; nell'elenco sorgenti, “PC” risulta sempre evidenziato anche quando non è collegato alcun PC. Il video è buono ma l'audio è escluso.

Se si sta utilizzando una connessione HDMI, verificare le impostazioni di uscita audio del PC.

Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung. Verificare che la Connessione di rete sia impostata su Wireless (p. 27). Verificare che il televisore sia collegato a un router IP wireless.

Connessione di rete (in base al modello) Mancata connessione di rete wireless. Altri

I canali HD riporteranno barre scure verticali su entrambi i lati dello schermo durante la visualizzazione di contenuti SD (4:3). Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo. Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo. Il telecomando non funziona.

Sostituire le pile del telecomando prestando attenzione a rispettare le polarità (+/–). Pulire la finestra di trasmissione del sensore sul telecomando. Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Il televisore al plasma emette un rumore fastidioso.

Tipicamente, i televisori al plasma emettono un leggero ronzio. Ciò è normale. Questo rumore è causato dalle cariche elettriche utilizzate per creare le immagini sullo schermo. Tuttavia, se il ronzio è intenso, è possibile che sia stata impostata una luminosità dello schermo troppo elevata. Impostare un livello di luminosità inferiore. E’ inoltre possibile avvertire un ronzio intenso anche quando il pannello posteriore del televisore al plasma si trova troppo vicino alla parete o a un’altra superficie solida. Provare inoltre a posizionare diversamente i cavi di collegamento. Una installazione impropria del sistema di montaggio a parete può creare un rumore eccessivo. L'immagine non rimane visualizzata a pieno schermo.

Ritenzione dell’immagine (bruciatura dello schermo).

Per ridurre il rischio di incorrere nella bruciatura dello schermo, questa unità è dotata di una speciale tecnologia. La tecnologia di spostamento dei pixel permette di impostare lo spostamento delle immagini verso l’alto e verso il basso (in linea verticale) e lateralmente (punti orizzontali). Il telecomando del ricevitore via cavo/satellitare non riesce ad accendere o spegnere il televisore o a regolare il volume.

Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Viene visualizzato il messaggio "Modo non supportato".

Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Vedere le impostazioni della risoluzione a pagina 24 di questo manuale. Si avverte un odore di plastica provenire dal televisore.

Ciò è normale e l'odore svanirà nel corso del tempo. Le Informazioni sul segnale del televisore non sono disponibili nel menu Test auto diagnosi.

Questa funzione è disponibile solo con canali digitali e connessione antenna / RF / Coax (p. 22). Il televisore è inclinato su un lato.

Rimuovere il piedistallo dal televisore quindi rimontarlo. Il menu dei canali è in colore grigio. (non disponibile)

Il menu Canale è disponibile solo se è selezionato il televisore come sorgente.

Italiano [XC]BN68-02807A-00L09.indb 52 2010-03-26 오후 7:40:15 Soluzioni e spiegazioni

Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play (Impostazione iniziale). Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU → Impostazione → Plug & Play (Impostazione iniziale) → ENTERE (p. 7). Perdita intermittente di segnale audio o video.

Verificare le connessioni e ricollegare i cavi. La perdita del segnale audio o video può essere causata dall'uso di cavi eccessivamente rigidi o spessi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Osservando da vicino il bordo della cornice del televisore si notano delle piccole particelle.

Ciò non costituisce un difetto ma fa parte del design del prodotto. Il menu PIP non è disponibile.

La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component (p. 22). Sullo schermo compare Il messaggio “Segnale criptato” o “Segnale debole/Nessun segnale”.

Se si sta utilizzando un modulo CAM CARD (CI/CI+), verificare che sia installato nell'alloggiamento common interface. Se il problema persiste, estrarre il modulo CAM CARD dal televisore e reinserirlo. E' stato spento il televisore 45 minuti fa, e il televisore si è riacceso.

Ciò è normale. Il televisore è dotato della funzione OTA (Over The Aerial) per eseguire automaticamente la funzione di aggiornamento del firmware scaricato durante la visione del televisore. Vi sono ricorrenti problemi di immagine/suoni.

Verificare e modificare il segnale/la sorgente. E' possibile che si verifichi una reazione tra la gomma della base del piedistallo e la superficie di alcuni mobili.

2010-03-26 오후 7:40:15 Altre informazioni Specifiche Pannello nativo 1920 x 1080 @ 60 Hz Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Sistema TV Da 10°C a 40°C (Da 50°F a 104°F) Da 10% a 80%, senza condensa Da -20°C a 45°C (Da -4°F a 113°F) Da 5% a 95%, senza condensa Analogico: B/G, D/K, L, I (in base alla nazione selezionata) Digitale: DVB-T/DVB-C Sistema colore/video Analogico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digitale: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Sistema audio: BG. OK NICAM. MPEGl HDMI IN 1 ~ 4 Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits. Ingresso audio analogico (solo HDMI IN1) Ingresso PC (solo HDMI IN1) Piedistallo ruotabile (Sinistra / Destra) Nome modello -20˚ ~ 20˚ PS50C6500 PS58C6500 Dimensione schermo (Diagonale) 50 pollici 58 pollici Audio (Uscita) 2 x 10 W 2 x 15 W 1212,0 x 36,8 x 743,5 mm 1212,0 x 290,0 x 808,0 mm 1390,5 x 36,8 x 844,5 mm 1390,5 x 335,0 x 911,0 mm 24,5 kg 28,8 kg 32,5 kg 39,3 kg Dimensioni (Lar x Pro x Alt) Corpo Con piedistallo Peso Senza piedistallo Con piedistallo ✎✎Design e specifiche sono soggetti a modifiche senza preavviso. ✎✎Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto. Corretto smaltimento di questo prodotto (WEEE/RAEE, Rifiuti da apparecchiature elettriche ed elettroniche) (applicabile nei paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata) Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali danni all'ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l'ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto d'acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali. Corretto smaltimento delle batterie utilizzate in questo prodotto (applicabile nei paesi dell'Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie) Questo contrassegno posto sulla batteria, sul manuale o sull'imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell'ambito della Direttiva CE 2006/66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all'ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste.

Batterie Bilan bianco Bilanciamento L/R Blocco

Caldo Cambia PIN Collegamento a un dispositivo audio 9 Collegamento a un PC Component Connessione di rete Contr. dinamico

Elenco sorgenti EPG (Electronic Programme Guide) 11 Equalizzatore

Impostazione rete Incarnato Indicatore di alimentazione Informazioni sul segnale Internet@TV Licenza Lingua Luminosità

Media Play Melodia Menu Canale Modalità Ripeti Modalità Solo RGB Modalità Standby Modifica dei canali Modifica Nome Musica Musica di sottof

Orologio Seleziona altoparlante Seleziona tutto Sensore Eco Simbolo Sintonia fine Slide Show Sottotitoli Spazio di installazione Specifiche Staffa preforata Strumenti Supporto a parete

Tasto ON/OFF Telecomando Timer Timer stand-by Titolo Tonalità nero Toni colore Trasparenza dei menu

Unità USB Usare Vis. canali Uso dei Canali Preferiti Uso di Vista programmazione

Navigazione Nitidezza Registrazione Regolazione auto Ricevitore Risoluzione dei problemi Risoluzione ottimale Risparmio energia Ruota

Fermacavi Formati video Formato immagine Foto Frequenza

Italiano [XC]BN68-02807A-00L09.indb 55 Altre informazioni

2010-03-26 오후 7:40:17 Diagrammi a blocchi
