MANUALE UTENTE LE46C750 (3D) SAMSUNG

2010-03-27 9:54:04 Cette page est laissée intentionnellement vierge. BN68-02808AFH-Fre.indb 62 2010-03-27 9:54:04 Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso. Avviso relativo alla trasmissione TV digitale

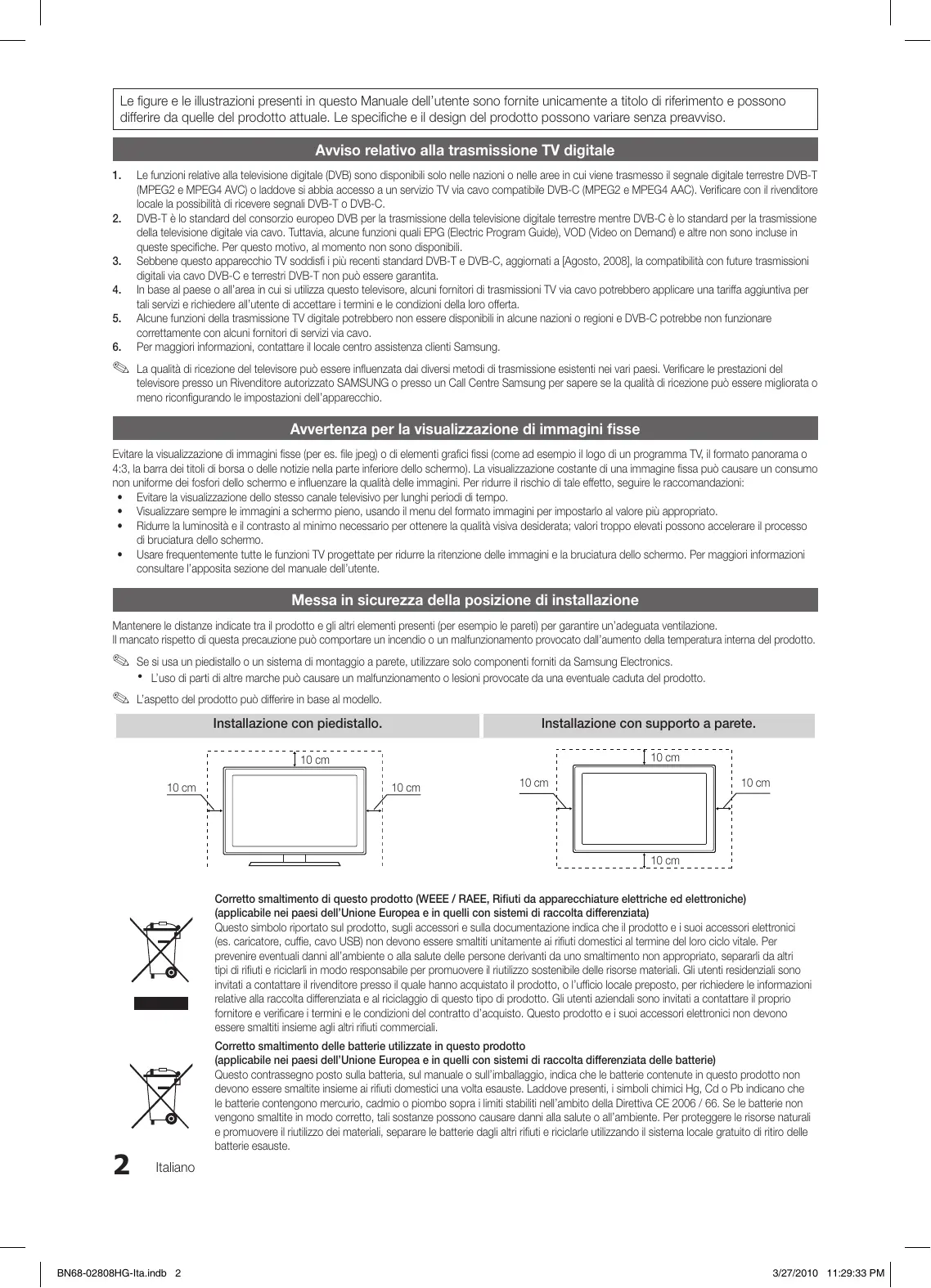

Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electric Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita. In base al paese o all’area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all’utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung. ✎✎ La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell’apparecchio. Avvertenza per la visualizzazione di immagini fisse Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato panorama o 4:3, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo). La visualizzazione costante di una immagine fissa può causare un consumo non uniforme dei fosfori dello schermo e influenzare la qualità delle immagini. Per ridurre il rischio di tale effetto, seguire le raccomandazioni:

• Evitare la visualizzazione dello stesso canale televisivo per lunghi periodi di tempo.
• Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.
• Ridurre la luminosità e il contrasto al minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono accelerare il processo di bruciatura dello schermo.
• Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori informazioni consultare l’apposita sezione del manuale dell’utente. Messa in sicurezza della posizione di installazione Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall’aumento della temperatura interna del prodotto. ✎✎ Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics. xx L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. ✎✎ L’aspetto del prodotto può differire in base al modello. Installazione con piedistallo. Installazione con supporto a parete. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Corretto smaltimento di questo prodotto (WEEE / RAEE, Rifiuti da apparecchiature elettriche ed elettroniche) (applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata) Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali danni all’ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l’ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto d’acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali.

Corretto smaltimento delle batterie utilizzate in questo prodotto (applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie) Questo contrassegno posto sulla batteria, sul manuale o sull’imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell’ambito della Direttiva CE 2006 / 66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all’ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste. Italiano BN68-02808HG-Ita.indb 2 3/27/2010 11:29:33 PM Contenuti Per iniziare

Accessori Vista del Pannello di controllo Vista del telecomando Collegamento all’antenna Plug & Play (Impostazione iniziale) Collegamenti 8 Collegamento a un dispositivo AV 10 Collegamento a un dispositivo audio 11 Cambiare la sorgente di ingresso Funzioni base

Come scorrere i menu Uso del tasto INFO (Guida Now & Next) Pianificare la visione Menu Canale Menu Immagine Menu Suono Menu Impostazione Menu Supporto Funzioni avanzate

Collegamento a un PC Connessione di rete Media Play Anynet+ Internet@TV AllShare Altre informazioni

Funzione Teletext canali analogici Installazione del supporto a parete Assemblaggio dei cavi Blocco antifurto Kensington Fissaggio del televisore alla parete Risoluzione dei problemi Specifiche Indice Schema blocco

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Controllate il simbolo!

Questa funzione è utilizzabile premendo il tasto TOOLS sul telecomando. Nota Guida passo-passo Italiano BN68-02808HG-Ita.indb 3

3/27/2010 11:29:34 PM Per iniziare Accessori ✎✎Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore. ✎✎La forma e il colore dei componenti possono variare in base al modello. yy Telecomando e batterie (2 tipo AAA) yy Istruzioni per l’utente yy Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi) yy Panno per la pulizia yy Cavo di alimentazione (46 ~ 55 pollici TVs) yy Staffa preforata yy Fermacavi yy Anello di ritenuta (4ea) Vedere la guida separata per l’installazione del piedistallo. (4EA) M4 X L12 (4EA) M4 X L8 yy Piedistallo (1EA)

yy Guida piedistallo (1EA) yy Viti Italiano BN68-02808HG-Ita.indb 4 3/27/2010 11:29:36 PM 01 Per iniziare Vista del Pannello di controllo ✎✎La forma e il colore del prodotto possono variare in base al modello. ✎✎Il contatto con oggetti o elementi diversi dalle dita può attivare il LCD. Sensore del telecomando Indicatore di alimentazione Altoparlanti Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore. SOURCEE Alterna tutte le sorgenti d’ingresso disponibili. Nel menu OSD, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. Visualizza un menu a schermo, l’OSD (on screen display), delle funzioni del televisore. Regola il volume. Nel menu OSD, utilizzare i tasti Y così come si usano i tasti ◄ e ► del telecomando. Cambia i canali. Nel menu OSD, utilizzare i tasti z così come si usano i tasti ▼ e ▲ del telecomando. Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby. Accende o spegne il televisore. MENU m

Indicatore di alimentazione P (Alimentazione) Modalità Standby Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio). Anche quando il tasto di accensione è disattivo, l’apparecchio consuma una piccola quantità di energia elettrica. Si consiglia quindi di scollegare il cavo di alimentazione. Italiano BN68-02808HG-Ita.indb 5

3/27/2010 11:29:36 PM Per iniziare Vista del telecomando ✎✎Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in Braille sui tasti Power, Channel e Volume. Spegne e accendere il televisore. (P. 7) Se il tasto di illuminazione ON/OFF è impostato su ON e si preme un tasto qualsiasi, i tasti del telecomando si illuminano per un istante. (L’uso del telecomando con questo tasto impostato su On riduce l’uso della batteria.) Visualizzazione e selezione delle sorgenti video disponibili. (P. 11) Premere per accedere direttamente ai canali. Ritorna al canale precedente. Seleziona alternativamente le modalità Teletext ON, Doppia, Mix o OFF. Esclude temporaneamente l’audio. Regola il volume. Cambia canali. Visualizza il menu OSD principale. (P. 12) Visualizza l’elenco canali sullo schermo. (P. 14) Visualizza Vista contenuti, che include le opzioni Guida, 3D, Internet@TV, Media Play, e AllShare. Visualizza la EPG (Electronic Programme Guide). (P. 12) Scelta rapida delle funzioni usate più di frequente. Visualizza le informazioni sullo schermo TV. (P. 12) Seleziona le voci del menu OSD e ne modifica i valori. Esce dal menu. Ritorna al menu precedente. Tasti dei menu Gestione canali, Internet@TV, Media Play, ecc.

MEDIA.P: Visualizza Media play. (P. 35) INTERNET: L ink a vari servizi internet. (P. 48) 3D: Imposta il video con segnale 3D. (P. 19) AD: Seleziona la Descrizione audio. (Non disponibile in alcuni paesi) (P. 22) P.SIZE: Seleziona la dimensione dell’immagine. (P. 17) SUBT.: Visualizza i sottotitoli digitali (P. 24) Usare questi tasti in modalità Media Play e Anynet+. (P. 35, 44) (: controlla la registrazione nei registratori Samsung dotati della funzione Anynet+) Inserimento delle batterie (tipo: AAA) ✎✎NOTA xx Usare il telecomando entro un raggio di 7 metri dal televisore. xx Una illuminazione intensa può influenzare le prestazioni del telecomando. Evitare l’uso del telecomando nelle immediate vicinanze di lampade fluorescenti o insegne al neon.

xx La forma e il colore possono variare in base al modello. Italiano BN68-02808HG-Ita.indb 6 3/27/2010 11:29:37 PM 01 Per iniziare Collegamento all’antenna Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente. ✎✎Preimpostato: Collegare l’alimentazione e l’antenna. VHF/UHF Antenna Cavo R-AUDIO-L ANT OUT

Plug & Play (Impostazione iniziale) Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l’utente a configurare le impostazioni di base. Premere il tasto POWERP. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi. ✎✎Per tornare al passaggio precedente, premere il tasto Rosso.

Selezione della lingua

Selezionare la nazione Selezionare Demo Negozio o Uso dom. POWER Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la lingua OSD (On Screen Display) desiderata. Premere il tasto ◄ o ► , quindi premere ENTERE. yy Selezionare la modalità Uso dom. La modalità Demo Negozio è dedicata a un uso commerciale. yy Ripristinare le impostazioni dell'unità da Demo Negozio a Uso dom. (standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi. Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la nazione appropriata. Se la nazione desiderata non è riportata nel menu, selezionare Altro.

✎✎Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin.

✎✎All’inserimento del codice PIN, 0-0-0-0 non è disponibile. Selezionare una antenna Selezionare un canale Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare Antenna o Cavo. Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali (frequenza del canale). Per ulteriori informazioni, vedere Canale → Memoriz. automatica (P. 14). ✎✎Premere ENTERE in qualsiasi momento per interrompere il processo di

Impostare la Modalità orologio Fuso orario Visualizzare la Guida alla connessione HD. Buon divertimento. memorizzazione. Impostare la Modalità orologio automaticamente o manualmente. ✎✎Selezionando l’opzione Automatico, scegliere il fuso orario della zona di residenza. ✎✎Premere il tasto ▲ o ▼ per selezionare il fuso orario della propria area, quindi premere ENTERE. Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la migliore qualità di visione HD. Premere il tasto ENTERE. Per reimpostare questa funzione... Selezionare Impostazione - Plug & Play (Impostazione iniziale) Digitare il PIN a quattro cifre. Il PIN preimpostato è “0-0-0-0.” Per cambiare il codice PIN, utilizzare la funzione Cambia PIN. Italiano BN68-02808HG-Ita.indb 7

3/27/2010 11:29:38 PM Collegamenti Collegare un dispositivo AV Usare un cavo HDMI / DVI: Connessione HD (fino a 1080p) Dispositivi disponibili: DVD, lettore Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box), ricevitore via cavo, ricevitore satellitare (STB)

DVD / lettore Blu-ray

xx Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 1(DVI). Per la connessione via cavo DVI / HDMI, utilizzare un cavo o una scheda DVI-HDMI per la connessione video e la porta PC/DVI AUDIO IN per l’audio. xx Collegando al televisore un dispositivo esterno quale un DVD / lettore Blu-ray / ricevitore via cavo / ricevitore satellitare STB che supporta versioni HDMI precedenti alla 1.4, il televisore potrebbe non funzionare regolarmente (es. nessuna immagine visualizzata / nessun audio / fastidiosi disturbi / colori anomali). xx Se dopo aver collegato un cavo HDMI non si avverte alcun audio, verificare la versione HDMI del dispositivo esterno. Se si sospetta che la versione del dispositivo sia precedente alla 1.4, contattare il fornitore del dispositivo per confermare la versione HDMI e richiedere eventualmente un aggiornamento. xx I televisori Samsung supportano HDMI 1.4 (con funzione 3D e canale di ritorno audio). Tuttavia, la funzione ARC (Audio Return Channel) è supportata solo su HDMI IN 2(ARC). –– Se Visualizzazione auto 3D è impostata su On, alcune funzioni quali Internet@TV non sono selezionabili. Per renderle nuovamente disponibili, impostare Visualizzazione auto 3D o Modalità 3D su Off. xx La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2 (ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. –– La modalità ARC Single è attiva solo quando il televisore è collegato al dispositivo mediante un cavo HDMIStandard, un cavo HDMI High Speed, un cavo HDMI Standard + Ethernet, o un cavo HDMI High Speed + Ethernet. –– Quando la sorgente di ingresso è il televisore, la funzione ARC consente di ascoltare l’audio dal ricevitore. Il segnale audio viene inviato al ricevitore dal televisore attraverso un cavo HDMI, senza la necessità di utilizzare un cavo ottico separato. xx Si consiglia l’acquisto di un cavo certificato HDMI. In caso contrario, lo schermo potrebbe non visualizzare alcuna immagine oppure potrebbe verificarsi un errore di connessione.

Italiano BN68-02808HG-Ita.indb 8 3/27/2010 11:29:41 PM 02 Collegamenti Usare un cavo Component (fino a 1080p) o Audio / Video (solo 480i) e usare un cavo Scart Dispositivi disponibili: VCR, DVD, lettore Blu-ray, ricevitore via cavo, ricevitore satellitare STB

✎✎In modalità Est., l’uscita DTV supporta solo video e audio SD MPEG. ✎✎Per ottenere la migliore qualità delle immagini, si consiglia l’uso della connessione Component rispetto alla R-AUDIO-L

3/27/2010 11:29:44 PM Collegamenti Collegamento di un dispositivo audio Uso di una connessione Ottica o un cavo audio Dispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatre OPTICAL Sistema Audio Digitale R-AUDIO-L

Cuffie ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema. xx L’audio 5.1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5.1 CH. xx Quando il ricevitore (home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5.1 canali, collegare la porta dell’uscita audio digitale del DVD / lettore Blu-ray / udire / ricevitore satellitare STB direttamente a un amplificatore o un home theatre. ✎✎Cuffie H: E’ possibile collegare le cuffie all’uscita cuffie del televisore. Quando le cuffie sono collegate, l’audio proveniente dagli altoparlanti incorporati viene disabilitato. xx Collegando le cuffie al televisore l’uso della funzione audio non è disponibile. xx Il volume delle cuffie e quello del televisore sono regolabili indipendentemente.

Italiano BN68-02808HG-Ita.indb 10 3/27/2010 11:29:46 PM 02 Collegamenti Slot per CONNESSIONI COMMON INTERFACE Per visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”. yy Se non si inserisce una “SCHEDA CI o CI+”, alcuni canali visualizzeranno il messaggio “Segnale criptato”. yy Le informazioni di pairing che contengono un numero telefonico, l’ID della “SCHEDA CI o CI+”, l’ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. yy Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio ‘Aggiornamento completato’, a indicare che l’elenco dei canali è stato aggiornato. ✎✎NOTA xx È necessario richiedere una “SCHEDA CI o CI+” al fornitore del servizio locale. xx Estrarre con delicatezza la “SCHEDA CI o CI+” tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni. xx Inserire la “SCHEDA CI o CI+” nella direzione indicata sulla scheda stessa. xx La posizione dell’alloggiamento COMMON INTERFACE può variare in base al modello. xx La “SCHEDA CI o CI+” non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. xx In caso di problemi, contattare il fornitore del servizio. Cambiare la sorgente di ingresso Elenco sorgenti Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso esterna come un lettore DVD/Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. ■■ TV / Est.1 / Est.2 / PC / AV / Component / HDMI1/DVI / HDMI2 /

✎✎ Nel Elenco sorgenti, gli ingressi collegati vengono evidenziati. ✎✎ Ext.1, Ext.2 e PC sono sempre attivi. Modifica Nome ■■ VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso. ✎✎ Quando un PC con una risoluzione di 1920 x 1080 a 60Hz viene collegato alla porta HDMI IN 1(DVI), impostare la modalità DVI PC in Modifica Nome. ✎✎ Quando si collega un cavo HDMI/DVI alla porta HDMI IN 1(DVI), è necessario impostare la modalità DVI PC o Dispositivi DVI in Modifica Nome. Italiano BN68-02808HG-Ita.indb 11

3/27/2010 11:29:47 PM Funzioni base Come scorrere i menu Uso del tasto INFO (Guida Now & Next) Prima di utilizzare il televisore, seguire questi passaggi per imparare a scorrere i menu, selezionando e regolando le diverse funzioni.

Il display identifica il canale corrente e lo stato di determinate impostazioni audio e video. La guida Now & Next mostra le informazioni relative alla programmazione giornaliera di ogni canale in base all’orario di trasmissione. yy Scorrere ◄, ► per visualizzare le informazioni di un determinato programma durante la visione del canale corrente. yy Scorrere ▲, ▼ per visualizzare le informazioni relative ad altri canali. Se si desidera spostarsi sul canale selezionato, premere il tasto ENTERE. abc1

18:00 ~ 6:00 Unclassified No Detaild Information E Watch Informazioni 1 Tasto MENU: Visualizza il menu OSD principale. 2 Tasti ENTERE / Freccia: Spostare il cursore e selezionare una voce. Confermare l’impostazione. 3 Tasto RETURN: Torna al menu precedente. 4 Tasto EXIT: Esce dal menu OSD. Come usare il menu OSD (On Screen Display) La procedura d’accesso può essere diversa a seconda del menu selezionato.

ENTERE EXIT e Sullo schermo vengono visualizzate le opzioni del menu principale: Immagine, Suono, Canale, Impost, Ingressi, Applicazione, Supporto. Selezionare una icona con il tasto ▲ o ▼. Premere ENTERE per accedere al menu secondario. Selezionare il menu secondario desiderato con il tasto ▲ o ▼. Regolare il valore di un elemento con il tasto ◄ o ►. La regolazione nel menu OSD può differire in base al menu selezionato. Premere ENTERE per completare la configurazione. Premere EXIT. Pianificare la visione Guida Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Usando la programmazione fornita dalle emittenti, è possibile specificare i programmi da visualizzare in anticipo in modo da passare automaticamente al canale desiderato all’orario impostato. Le varie voci dei programmi potranno non essere visualizzate o non essere aggiornate in base allo stato del canale. Usare Vis. canali Guida 2:10 Mar 1 Giu DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Vis. canali - TV Today Discovery DiscoveryH&L five price-drop.tv QVC R4DTT Mod vis.

Informazioni E Annulla

Rosso (Modalità vis.): Visualizza l’elenco dei programmi attualmente trasmessi o in programmazione. Giallo (+24 ore): Visualizza l’elenco dei programmi da trasmettere dopo 24 ore.

Blu (Mod. CH): Selezionare il tipo di canali da visualizzare nella finestra Vis. canali. –– La Mod. CH può differire in base alla sorgente antenna. (Informazioni): Visualizza i dettagli del programma selezionato. (Pagina): Passa alla pagina precedente / successiva. 6 Tasto ENTERE Icone

Operazioni Canale analogico. Canale selezionato. Canale impostato come Preferito. Programma attualmente trasmesso. Canale bloccato. Programma prenotato. Tipo di guida (Samsung / Guide Plus+) –– Selezionando un evento in programmazione, è possibile prenotarne la visione. Per annullare la programmazione, premere nuovamente il tasto ENTERE quindi selezionare Annulla Programmazioni. ■■ Samsung: Utilizza la guida ai programmi fornita da Samsung.

Icone di stato del canale (in base alla nazione) E’ possibile selezionare il tipo di guida desiderato. ■■ Guide Plus+: Utilizza la guida ai programmi fornita da Rovi International Solutions. Per ulteriori informazioni visitare il sito “www.europe.guideplus.com.” Eliminare o impostare i canali preferiti e utilizzare la guida ai programmi per le trasmissioni digitali. Selezionare un canale nella schermata Canali, Miei canali o Programmato.

Blu (Ordina): Cambia l’elenco dei canali ordinati per nome o numero del canale. xx (Pagina): passa alla pagina precedente o successiva. xx T (Strumenti): Visualizza il menu dell’opzione Gestione canali. (Il menu Opzioni può variare a seconda della situazione.) –– Selezionando il programma corrente, è possibile visualizzarlo. Gestione canali

un canale. xx Giallo (Seleziona): Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo c compare a sinistra dei canali selezionati.

xx Rosso (Antenna): Selezionare Antenna o Cavo. xx B Verde (Zoom): Aumenta o diminuisce il numero di Antena

Zoom Seleziona 1futech

• 24ore.tv abc1 ¦¦ Uso dei Canali Preferiti
• Miei canali (in Gestione canali) Mostra tutti i canali preferiti.

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Ordina 03 Funzioni base ✎✎Uso dei tasti colorati in Gestione canali Uso di Vista programmazione Pagina T Strumenti ■■ Modifica Miei canali t : E’ possibile impostare i canali selezionati nel gruppo Mio canale. ✎✎Il simbolo “*” verrà evidenziato e il canale verrà impostato nel gruppo Mio canale.

1. Selezionare un canale e premere il tasto TOOLS.

2. Aggiungere o eliminare un canale nei gruppi Mio

canale quali 1, 2, 3 e 4. xx E’ possibile selezionare uno o più gruppi. Canali: Mostra l’elenco canali a seconda del tipo di canale.

• Miei canali: Mostra il gruppo del canale. Programmato: Mostra tutti i programmi attualmente prenotati. Italiano BN68-02808HG-Ita.indb 13

3/27/2010 11:29:52 PM Funzioni base

3. Una volta modificate le impostazioni, in Miei canali

sarà possibile visualizzare l’elenco dei canali di ogni gruppo. Channels Air

Zoom Seleziona Quando si seleziona Cavo → Digitale & Analogico o Digitale Inserire un valore per ricercare i canali via cavo. 1futech

abc1 Modifica Miei canali Blocco Elimina

BBC World bid-up.tv Deseleziona tutto Boonerang SelezionaCartoon tutto Nwk ClassdNews \ Coming Soon Discovery Ordina k Pagina T Strumenti Menu Canale ¦¦ Risintonizzazione dei canali Antenna (Antenna / Cavo) Prima che il televisore inizi la memorizzazione dei canali disponibili, è necessario specificare il tipo di sorgente di segnale collegata al televisore (per es. un sistema via Antenna o Cavo). Nazione Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. ■■ Canale digitale: Cambiare la nazione per i canali digitali. ■■ Canale analogico: Cambiare la nazione per i canali analogici. Memoriz. automatica Ricerca i canali automaticamente e li memorizza sul televisore. ✎✎I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■■ Sorgente antenna (Antenna / Cavo) t: Selezionare la sorgente antenna da memorizzare. ■■ Sorgente canale (Digitale & Analogico / Digitale / Analogico): Selezionare la sorgente del canale da memorizzare. Modalità ricerca (Completa / Rete / Rapida): Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del televisore. ✎✎ Impostando Rapida, è possibile configurare Rete, ID di rete, Frequenza, Modulazione, Symbol Rate manualmente premendo il tasto sul telecomando. Rete Auto /Manuale: Seleziona la modalità di impostazione ID di rete tra Auto o Manuale. ID di rete: Quando Rete è impostata su Manuale, è possibile impostare ID di rete usando i tasti numerici. Frequenza: Visualizza la frequenza del canale. (varia in base alla nazione) Modulazione: Visualizza i valori di modulazione disponibili. Symbol Rate: Visualizza i valori di symbol rate disponibili. Memorizzazione manuale Esegue la scansione automatica di un canale e lo memorizza nel televisore. ✎✎Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■■ Canale digitale: Una volta terminata la scansione, i canali vengono aggiornati nell’elenco canali. ✎✎Selezionando Antenna → Antenna: Canale, Frequenza, Larg. di banda ✎✎Selezionando Antenna → Cavo: Frequenza, Modulazione, Symbol Rate ■■ Canale analogico (Programma, Sistema colore, Sistema audio, Canale, Ricerca, Memorizza): Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ✎✎Modalità Canale xx P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P0 e P99. In questa modalità, è possibile selezionare un canale digitandone il numero corrispondente. xx C (modalità canale antenna) / S (modalità canale cavo): Queste due modalità permettono di selezionarne un canale digitandone il numero ad esso assegnato per ogni stazione via etere o canale via cavo.

Italiano BN68-02808HG-Ita.indb 14 3/27/2010 11:29:53 PM Menu Opzioni di Gestione canali (in Gestione canali)

1. Selezionare un canale e premere il tasto TOOLS.

2. Modificare il nome del canale o il numero usando

Modifica nome canale o nel menu Modifica num canale. ■■ Modifica nome canale (solo canali analogici): Assegnare il nome preferito al canale. ■■ Modifica num canale (solo canali digitali): Modificare il numero premendo i tasti numerici desiderati. ¦¦ Altre funzioni ■■ Ordina (solo canali analogici): Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali. ■■ Elimina: E’ possibile eliminare un canale per visualizzare i canali desiderati. ■■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i canali in gestione canali. Programmato (in Gestione canali) E’ possibile visualizzare, modificare o eliminare un programma prenotato. ■■ Modifica info: Per modificare un programma prenotato. Opzione ricerca via cavo ■■ Annulla Programmazioni: Per eliminare un programma prenotato. (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ■■ Informazioni: Per visualizzare un programma prenotato. (E’ inoltre possibile modificare le informazioni relative alla prenotazione.) ■■ Frequenza inizio / Frequenza arresto: Impostare la frequenza iniziale o finale (Diversa per ogni nazione). ■■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i programmi prenotati. ■■ Modulazione: Visualizza i valori di modulazione disponibili. ■■ Symbol Rate: Visualizza i valori di symbol rate disponibili. 03 Funzioni base ¦¦ Modifica dei canali Elenco canali E’ possibile visualizzare tutti i canali ricercati. Gestione canali Menu Opzioni di Gestione canali (in Gestione canali) Impostare ogni canale usando le opzioni del menu Gestione canali (Blocco / Sblocco, Timer Visione, Ordina, Elimina, Seleziona tutto / Deseleziona tutto). Gli elementi del menu Opzioni possono differire in base allo stato del canale.

1. Selezionare un canale e premere il tasto TOOLS.

Elenco canali (Trasferim. elenco canali)

2. Selezionare una funzione e cambiarne le impostazioni.

✎✎C omparirà la richiesta del PIN. Digitare il PIN a quattro ■■ Blocco / Sblocco: E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. ✎✎Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. ✎✎NOTA xx Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. xx Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN.. ■■ Timer visione: E’ possibile impostare la visualizzazione automatica di un canale desiderato all’ora prestabilita. Impostare l’orario corrente prima di usare questa funzione. ✎✎ Quando un canale digitale viene selezionato, premere il tasto ► per visualizzare il programma digitale. Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare questa funzione. cifre. ■■ Importa da USB: Importa l’elenco canali dal dispositivo USB. ■■ Esporta in USB: Esporta l’elenco canali sul dispositivo USB. Sintonia fine (solo canali analogici) Se il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. ✎✎I canali per i quali si è effettuata la sintonia fine sono contrassegnati con un asterisco “*”. ✎✎Per reimpostare la sintonia, selezionare Reset. Italiano BN68-02808HG-Ita.indb 15

3/27/2010 11:29:54 PM Funzioni base Menu Immagine Cambiare la modalità Immagine preimpostata Modalità t Selezionare il tipo di immagine preferita. ■■ Dinamica: Adatta per un ambiente illuminato. ■■ Standard: Adatta per condizioni di luce normali. ■■ Naturale: Adatta per ridurre l’affaticamento della vista. ✎✎ Naturale non è disponibile in modalità PC. ■■ Film: Adatta per la visione di film in un ambiente poco illuminato. Regolazione delle impostazioni delle immagini Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) La televisione ha diverse opzioni di impostazione per il controllo della qualità delle immagini. ✎✎NOTA xx Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R). xx In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità. xx Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. xx Riducendo la luminosità delle immagini si riduce anche il consumo energetico. ¦¦ Soluzioni economiche Soluzione Eco ■■ Risp. energia (Off / Basso / Medio / Alto / Immagine Off / Auto)t: Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Selezionando Immagine Off, lo schermo viene disattivato, ma l’audio rimane attivo. Per attivare lo schermo premere un tasto qualsiasi, eccetto il tasto di regolazione del volume. ■■ Sensore Eco (Off / On): Per migliorare le impostazioni di risparmio energetico; le impostazioni delle immagini vengono automaticamente adattate all’illuminazione ambientale. ✎✎ Regolando il valore Retroillumin, Sensore Eco verrà impostato su Off. Retroillumin min: Quando Sensore ECO è impostato su On, l’illuminazione minima dello schermo può essere regolata manualmente. ✎✎ Se Sensore Eco è impostato su On, la luminosità

del display potrebbe cambiare (diventando leggermente più scura o più chiara) a seconda dell’intensità della luce del locale. Italiano BN68-02808HG-Ita.indb 16 ■■ No segnale stnd-by (Off / 15 min / 30 min / 60 min): Attiva la modalità stand-by, nel caso persista per il tempo indicato dall’utente lo stato “No segnale”o “Verificare cavo segnale”. ✎✎ Disabilitata quando il PC è in modalità risparmio energetico. ¦¦ Modifica delle Opzioni immagine Impostazioni avanzate (Disponibile in modalità Standard / Film) E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma e Bilan bianco.

Impostazioni avanzate Tonalità nero : Off Contrasto Dinamico : Medio Dettaglio ombra : -2 Gamma

Schema avanzato : Off Solo modalità RGB : Off Spazio colore

U Sposta E Conferma R Ritorna ■■ Tonalità nero (Off / Scuro / Più scura / Extra scura): Selezionare il livello di nero per regolare la profondità dello schermo. ■■ Contrasto Dinamico (Off / Basso / Medio / Alto): Per regolare il contrasto dello schermo. ■■ Dettaglio ombra (-2~+2): Per incrementare la luminosità delle immagini scure. ✎✎ Disabilitata in modalità PC. ■■ Gamma: Per regolare l’intensità dei colori primari. ■■ Schema avanzato (Off / Motivo 1 / Motivo 2): Eseguendo la funzione Schema avanzato, l’immagine può essere calibrata senza l’uso di un generatore o di un filtro. Se il menu OSD scompare dallo schermo o viene aperto un altro menu diverso da Immagine, la calibrazione viene memorizzata e la finestra Schema avanzato si chiude. ✎✎ Durante l’esecuzione di Schema avanzato, l’audio non viene riprodotto. ✎✎ Attiva solo in modalità DTV, Comp. e HDMI. ■■ Solo modalità RGB (Off / Rosso / Verde / Blu): E’ possibile regolare i parametri Colore o Tinta dei valori Rosso, Verde o Blu per le immagini provenienti da un dispositivo esterno (lettore DVD, home theatre, ecc.). ■■ Spazio colore (Auto / Nativo / Personale): Regolare l’intervallo dei colori disponibili per creare l’immagine. Per regolare i valori Colore, Rosso, Verde, Blu e Reset, impostare Spazio colore su Personalizzato. 3/27/2010 11:29:54 PM R-Offset / G-Offset / B-Offset: Regolare l’intensità di ogni colore (rosso, verde, blu). R-Gain/G-Gain/B-Gain: Regolare la luminosità di ogni colore (rosso, verde, blu). Reset: Ripristina il valore Bilan bianco alle impostazioni predefinite. ■■ Bilanc. bianco 10p (Off / On): Controlla il bilanciamento del bianco in un intervallo di 10 punti regolando la luminosità dei colori rosso, verde e blu. ✎✎ Disponibile quando la modalità immagine è impostata su Film e l’ingresso esterno è impostato su HDMI o Comp. ✎✎ Alcuni dispositivi esterni potrebbero non supportare questa funzione. Blu: Regola il livello di blu. Reset: Ripristina il valore Bilanc. bianco 10p alle impostazioni predefinite. ■■ Incarnato: Enfatizza la tonalità rosa di “Incarnato.” ■■ Migliora imm bordi (Off / On): Enfatizza i contorni degli oggetti. ■■ xvYCC (Off / On): La modalità xvYCC migliora i dettagli e lo spazio colore durante la visione di film trasmessi da dispositivi esterni (per es attraverso un lettore DVD) collegati alla porta HDMI o Component IN. ✎✎ Disponibile qua ndo la modalità immagine è impostata su Film e l’ingresso esterno è impostato su HDMI o Comp. ✎✎ Alcuni dispositivi esterni potrebbero non supportare questa funzione. Opzioni immagine ✎✎In modalità PC, è possibile modificare solo i parametri Toni Colore, Dimensioni e Ora Protezione Auto. Opzioni immagine : Normale Mod schermo : 16:9 Filtr disturbo digit : Automatico MPEG Nosie Filter : Automatico Livello di nero HDMI Modalità Film : Normale : Off ■■ Dimensioni: Il ricevitore via cavo/satellitare potrebbe anch’esso avere la propria serie di dimensioni preimpostate. Tuttavia, si consiglia vivamente di utilizzare la modalità 16:9 nella maggior parte dei casi. Auto Wide: Regola automaticamente la dimensione dell’immagine su un formato 16:9. 16:9 : Regola il formato dell’immagine a 16:9, appropriato per la visione di DVD o di trasmissioni in formato wide. Wide Zoom: Ingrandisce l’immagine a oltre 4:3. Regola la Posizione usando i tasti ▲, ▼.

Verde: Regola il livello di verde. : Auto Wide

Zoom: Ingrandisce il formato 16:9 per adattarlo alle dimensioni verticali dello schermo. Regola la Posizione o le Dimensioni usando i tasti

Rosso: Regola il livello di rosso. Dimensioni

Intervallo: Seleziona l’intervallo da regolare. Toni colore ■■ Toni colore (Freddo / Normale / Caldo1 / Caldo2) Le opzioni Caldo1 o Caldo2 verranno disattivate se la modalità immagine è impostata su Dinamica. Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno collegato al televisore.

U Sposta E Conferma R Ritorna 4:3 : Le impostazioni predefinite per un film o una trasmissione normale. Non visualizzare a lungo trasmissioni in formato 4:3. Le bande nere sulla sinistra e sula desta dell’immagine potrebbero causare immagini residue (bruciatura dello schermo), un fenomeno non coperto dalla garanzia.

Adatta a schermo: Utilizzare questa funzione per visualizzare l’immagine completa senza ritagli con segnali HDMI (720p / 1080i / 1080p) o Comp. (1080i / 1080p). ✎✎NOTA xx Dopo aver selezionato Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p) può essere necessario centrare l’immagine sullo schermo:

1. Premere il tasto ◄ o ► per selezionare il menu

2. Premere il tasto ENTERE

3. Premere il tasto ▲, ▼, ◄ o ► per spostare

l’immagine. xx A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell’immagine possono variare. xx Le voci disponibili variano in base alla modalità selezionata. xx In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. xx Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. xx Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. ■■ Mod schermo (16:9 / Wide Zoom / Zoom / 4:3): Disponibile solo quando la dimensione delle immagini è impostata su Auto Wide. E’ possibile impostare la dimensione delle immagini desiderata al formato 4:3 WSS (Wide Screen Service) o alla dimensione originale. Ogni paese europeo ha le proprie dimensioni delle immagini. Non disponibile in modalità PC, Comp. o HDMI.

Italiano BN68-02808HG-Ita.indb 17 03 Funzioni base ■■ Bilan bianco: Regolare la temperatura dei colori al fine di ottenere una immagine più naturale.

3/27/2010 11:29:55 PM Funzioni base ■■ Filtr disturbo digit (Off / Basso / Medio / Alto / Automatico / Visualizzazione auto): Al cambio dei canali analogici, visualizza l’intensità del segnale. Visualizzazione auto: Al cambio dei canali analogici, visualizza l’intensità del segnale. Disponibile solo per i canali analogici. La barra di colore verde indica che si sta ricevendo il miglior segnale possibile.

■■ Filtro disturbo MPEG (Off / Basso / Medio / Alto / Automatico): Riduce il disturbo MPEG per una migliore qualità delle immagini. Disabilitata in modalità PC.

■■ Livello di nero HDMI (Normale / Basso): Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. Disponibile solo in modalità HDMI (segnali RGB).

■■ Modalità Film (Off / Auto1 / Auto2): Il televisore può essere impostato automaticamente per rilevare ed elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l’immagine in modo da ottenere una visualizzazione ottimale Disponibile in modalità TV, AV, COMP. (480i / 1080i) e HDMI (480i / 1080i).

■■ Motion Plus (Off / Chiara / Standard / Uniforme / Personalizzata / Demo): Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini. Se si attiva Motion Plus, lo schermo potrebbe risultare disturbato. In questo caso, impostare Motion Plus su Off.

Riduz distorsioni: Regola il livello di sfarfallio dalle sorgenti video. Riduz vibrazioni: Regola il livello di vibrazioni dalle sorgenti video durante la riproduzione di un video. Reset: Ripristina le impostazioni personalizzate. ■■ Ora protezione auto (2 ore / 4 ore / 8 ore / 10 ore / Off) Se una immagine fissa permane sullo schermo per un determinato periodo di tempo, entra automaticamente in funzione la modalità Protezione automatica da bruciatura. ¦¦ Visione dei programmi TV in 3D

LE SEGUENTI AVVERTENZE PRIMA DI UTILIZZARE LA FUNZIONE 3D E DI AUTORIZZARE BAMBINI E RAGAZZI

[ Avvertenza xx All’accensione del televisore, i lati sinistro e destro delle immagini 3D potrebbero sovrapporsi più del solito. L’ottimizzazione della qualità dell’immagine potrebbe richiedere del tempo. xx Ogni spettatore può percepire gli effetti speciali della funzione 3D in modo diverso. L’effetto 3D potrebbe per esempio non essere percepito affatto da persone che hanno un difetto della vista molto diverso da un occhio all’altro. xx I genitori devono prestare particolare attenzione alla visione di immagini 3D da parte di bambini e ragazzi.

xx Avvertenze relative a crisi convulsive dovute a fotosensibilità e ad altri rischi per la salute –– Alcuni spettatori possono essere soggetti a crisi epilettiche o attacchi apoplettici se esposti a flash di luci o immagini riprodotte da contenuti TV o video game. Se l’utente, o un suo famigliare, soffre di epilessia o ha subito precedenti attacchi convulsivi, si consiglia di consultare un medico specialista prima di utilizzare la funzione 3D. –– Anche persone senza una storia pregressa di epilessia possono soffrire di crisi convulsive dovute a fotosensibilità non diagnosticata. –– Nel caso si riscontrasse qualunque dei seguenti sintomi, interrompere immediatamente la visione delle immagini 3D e consultare un medico specialista: (1) visione alterata; (2) stordimento; (3) vertigini; (4) movimenti oculari o muscolari involontari; (5) stato confusionale; (6) nausea; (7) perdita di coscienza; (8) convulsioni; (9) crampi; e/o (10) disorientamento. I genitori devono controllare e chiedere a bambini e ragazzi se soffrono dei sintomi sopra elencati, poiché sono più portati degli adulti a soffrire di tali sintomi. xx Guardare il televisore a una distanza ravvicinata per lungo tempo può indebolire la vista. xx Guardare il televisore indossando occhiali 3D di tipo Active Glasses per lungo tempo può causare mal di testa o affaticamento. Se si avverte mal di testa, affaticamento o vertigini, interrompere immediatamente la visione e fare una pausa. xx Alcune immagini 3D possono causare spavento negli spettatori. Si sconsiglia la visione di video 3D a donne in gravidanza, anziani, persone affette da epilessia e in gravi condizioni fisiche. xx La visione di programmi 3D è sconsigliata a persone in condizioni di salute non ottimali, che necessitano di riposo o che hanno bevuto alcolici a forte gradazione. xx L’utente deve prestare attenzione a ciò che lo circonda. La funzione 3D provoca la completa immersione dell’utente in ciò che sta guardando. NON utilizzare questo prodotto vicino a scale, cavi, balconi o altri oggetti nei quali è possibile inciampare o che, se urtati, possono rotolare, rompersi o cadere. Lo spettatore, coinvolto nella visione di un video 3D, può reagire istintivamente allo stimolo visivo urtando gli oggetti vicini causandone la rottura o riportando lesioni. xx Usare gli occhiali 3D Active Glasses esclusivamente per la visione di immagini 3D. Un uso improprio degli occhiali 3D Active Glasses (come occhiali da vista, da sole, protettivi, ecc.) può causare lesioni all’utente o un indebolimento della vista. xx Per guardare immagini 3D, accendere gli occhiali 3D Active Glasses. xx Spegnere gli occhiali 3D quando non sono in uso. Lasciando accesi gli occhiali 3D anche senza utilizzarli riduce la vita utile della batteria. xx Prestare particolare attenzione a che i bambini non si mettano in bocca le pile rimosse dagli occhiali 3D. Conservare le pile fuori dalla portata dei bambini. xx Un video tridimensionale può potenzialmente provocare effetti avversi tra i quali chinetosi, effetti percettivi, disorientamento, affaticamento della vista e diminuita stabilità posturale. Effettuare numerose pause per ridurre i potenziali rischi, così come viene suggerito durante l’uso di altri dispositivi quali tastiere e monitor, sui quali l’utente tende a fissare la vista e Italiano BN68-02808HG-Ita.indb 18 3/27/2010 11:29:55 PM

Questa entusiasmante nuova funzione consente la visione tridimensionale dei contenuti 3D. Per vedere i video 3D, è necessario acquistare gli occhiali 3D Active Glasses Samsung venduti separatamente (SSG-2100AB, SSG-2200AR, SSG2200KR). Gli occhiali 3D Active Glasses Samsung sono venduti separatamente. Per ulteriori informazioni, contattare il rivenditore presso il quale è stato acquistato il televisore. Frequenza Visualizza le immagini per l'occhio sinistro e destro alternativamente in fotogrammi. ✎✎ ““Side by Side” (A fianco) e “Top & Bottom” (In alto e In basso) sono disponibili con una risoluzione di 720p, 1080i e 1080p in modalità DTV, HDMI e USB o in caso di collegamento a un PC mediante cavo HDMI/DVI. 03 Funzioni base a concentrarsi. In caso di affaticamento della vista o secchezza oculare, oppure se l’utente incorre in uno qualsiasi dei sintomi sopra elencati, interrompere immediatamente l’uso del dispositivo e fare una pausa di almeno trenta minuti al termine del sintomo. xx La distanza ideale per la visione del televisore dovrebbe corrispondere ad almeno tre volte l’altezza dello schermo. Si consiglia di sedersi in modo da avere gli occhi all’altezza dello schermo. ✎✎ “Striscia verticale” “Riga per riga” e “Scacchiera” sono disponibili quando la risoluzione è impostata su PC e il collegamento avviene mediante cavo HDMI/DVI. ✎✎ “Frequenza” visualizza la frequenza (solo 60Hz) quando la risoluzione è impostata su PC. ■■ 3D → 2D (Off / On): Visualizza l’immagine solo per l’occhio sinistro. ✎✎ Questa funzione è disattiva quando Modalità 3D è impostata su “2D → 3D” o Off. ■■ 3D View point: The overall adjustment of 3D perspective. ✎✎ Questa funzione è disattiva quando Modalità 3D è impostata su “2D → 3D” o Off. ■■ Profond: Regola la messa a fuoco / la profondità in modalità “2D → 3D”. ✎✎ Questa funzione è attiva solo quando la Modalità 3D è impostata su “2D → 3D”. 3D emitter ■■ Correz. immagine: Regola le immagini per l’occhio sinistro e destro. ✎✎Se vi sono ostacoli tra l’emittente e gli occhiali 3D Active Glasses, l’effetto tridimensionale potrebbe non essere percepibile. ■■ Modalità 3D: Selezionare il formato di ingresso 3D. ✎✎ Per una visione ottimale degli effetti 3D, indossare gli occhiali 3D Active Glasses, quindi selezionare la Modalità 3D dall’elenco sotto riportato. Modalità 3D Off Funzionamento Disattiva la funzione 3D. Modifica una immagine 2D 2D → 3D in 3D. Visualizza due immagini una Affiancate vicina all'altra. Visualizza una immagine In alto e In basso sopra l'altra. Visualizza le immagini per Riga per riga l'occhio sinistro e destro alternativamente in righe. Visualizza le immagini per Striscia verticale l'occhio sinistro e destro alternativamente in colonne. Visualizza le immagini per Scacchiera l'occhio sinistro e destro alternativamente in pixel. ■■ Visualizzazione auto 3D (Off / On): Se Visualizzazione auto 3D è impostata su On, un segnale HDMI con immagini “Affiancate” e una delle risoluzioni sotto riportate viene automaticamente commutato in 3D. In questo caso, informazioni 3D corrette devono essere inviate dal trasmettitore HDMI 1.4. ✎✎ Se si verifica un errore alla trasmissione 3D a causa di errate informazioni 3D, impostare Visualizzazione auto 3D su Off e selezionare manualmente una Modalità 3D mediante il tasto 3D o il menu corrispondente. ✎✎ Risoluzioni supportate (solo 16:9) Risoluzione 1280 x 720p 1920 x 1080i 1920 x 1080p Frequenza (Hz) 50 / 60 Hz 50 / 60 Hz 24 / 30 / 50 / 60 Hz Risoluzioni supportate per la modalità HDMI PC La risoluzione per la modalità PC HDMI è ottimizzata per 1920 x 1080. Una risoluzione diversa da 1920 x 1080 potrebbe non essere visualizzata correttamente in modalità 3D o pieno schermo. Italiano BN68-02808HG-Ita.indb 19

3/27/2010 11:29:57 PM Funzioni base (in base al modello) Come guardare le immagini 3D ✎✎NOTA

Per guardare le immagini 3D, indossare gli appositi occhiali e premere il tasto di accensione sugli occhiali. Guardare per molte ore di seguito sul televisore contenuti 3D può causare affaticamento della vista e/o vertigini.

Prima di utilizzare la funzione 3D... Annulla U Sposta E Conferma R Esci xx Guardando immagini 3D in un ambiente illuminato da lampade a fluorescenza (50Hz ~ 60Hz) o a lunghezza d’onda, si potrebbe notare un leggero sfarfallio dello schermo. In questo caso, abbassare la luce o spegnere le lampade. xx La modalità 3D si disattiva automaticamente nei seguenti casi: cambiando canale o sorgente d’ingresso, o accedendo a Media Play o Internet@ TV. xx Alcune funzioni del menu Immagine non sono

Con i tasti SINISTRA / DESTRA sul telecomando, selezionare l’icona idonea per l’immagine sullo schermo. disponibili in modalità 3D. xx Le funzioni PIP e trasmissione dati non sono supportare in modalità 3D. xx La trasmissione dati (MHEG / MHP) non è supportata in modalità 3D. xx L’uso di occhiali 3D Active Glasses di altre marche U Sposta E Conferma R Esci

1. Premendo il tasto CONTENT viene visualizzato il menu

2. Premere il tasto ◄ o ►, quindi selezionare 3D.

Per guardare le immagini 3D, indossare gli appositi occhiali e premere il tasto di accensione sugli occhiali. Guardare per molte ore di seguito sul televisore contenuti 3D può causare affaticamento della vista e/o vertigini.

3. Selezionare OK, quindi premere ENTERE.

4. Mediante i tasti ◄ o ► del telecomando, selezionare la

Modalità 3D dell’immagine che si desidera vedere. ✎✎ Alcune modalità 3D potrebbero non essere disponibili a seconda della sorgente dell’immagine. Formati supportati e specifiche operative per HDMI 1.4 Formato del segnale sorgente Standard HDMI 1.4 3D 1920x1080p@24Hz x 2 1920x2205p@24Hz 1280x720p@60Hz x 2 1280x1470p@60Hz 1280x720p@50Hz x 2 1280x1470p@50Hz La modalità viene commutata automaticamente in 3D per l’ingresso video 3D in uno dei formati sopra riportati. Per il formato HDMI 1.4@24Hz, il televisore è ottimizzato come segue: –– Risoluzione prima modalità di visualizzazione: Se Auto Motion Plus è impostata su Off, Chiara o Standard, è possibile guardare il video in alta risoluzione ottimizzata per la risoluzione del video sorgente. non è supportato. xx All’accensione del televisore, la visualizzazione ottimale delle immagini 3D potrebbe richiedere del tempo. xx Gli occhiali 3D Active Glasses potrebbeo non funzionare in modo adeguato se nelle vicinanze degli occhiali o del televisore è in funzione un altro dispositivo elettronico o 3D. In caso di problemi, allontanare il più possibile gli altri dispositivi elettronici dagli occhiali 3D Active Glasses. xx Visualizzando immagini da una sorgente 3D a 50Hz con la modalità Giochi attiva, gli spettatori dotati di una vista più sensibile potrebbero scorgere uno sfarfallio guardando immagini chiare. xx Le Foto in Media Play vengono visualizzate solo in modalità “2D → 3D”. xx Se l’utente guarda il televisore sdraiato su un lato, potrebbe non riuscire a vedere l’effetto 3D delle immagini. xx Quando si guardano immagini 3D, posizionarsi entro l’angolo e la distanza di visione del televisore. –– In caso contrario, la visione degli effetti 3D potrebbe non essere ottimale. xx Se dal trasmettitore TV non arriva più segnale a causa di una modifica nell’angolo di visione o nella distanza, gli occhiali 3D Active Glasses si spengono automaticamente dopo 30 secondi. In questo caso, il LED rosso lampeggerà tre volte. –– Modalità di visualizzazione per la riduzione delle vibrazioni: Quando Auto Motion Plus è impostata su Lineare o Personalizzata, è possibile guardare una immagine omogenea senza interruzioni.

Italiano BN68-02808HG-Ita.indb 20 3/27/2010 11:29:58 PM Ripristina la modalità corrente delle immagini ai valori predefiniti. ¦¦ Configurazione del televisore con il PC Impostare la sorgente di ingresso su PC. Regolazione auto t Per regolare i valori frequenza/posizioni e le impostazioni di sintonizzazione automaticamente. ✎✎Non disponibile quando il televisore è collegato mediante cavo HDMI/DVI. Schermo ■■ Grossa / Fine: Rimuove o riduce eventuali disturbi dalle immagini. Se non si riesce a eliminare il disturbo mediante la sintonizzazione fine, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. ■■ Posizione: Regolare lo schermo del PC usano i tasti freccia (▲ / ▼ / ◄ / ►). ■■ Reset immagine: Ripristina l’immagine ai valori predefiniti. Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP) In base alla versione di Windows e alla scheda video in uso, le schermate effettive del PC possono essere diverse; nel caso, verranno quasi sempre applicate le stesse informazioni di impostazione base. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di

2. Fare clic su “Aspetto e temi” nel “Pannello di controllo”

per visualizzare una finestra di dialogo.

3. Fare clic su “Schermo” per visualizzare una finestra di

4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di

dialogo. yy Impostazione della dimensione corretta (risoluzione) [Ottimale: 1920 x 1080 pixel] yy Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. ¦¦ Cambiare la Modalità audio preimpostata SRS TheaterSound t ■■ Standard: Seleziona la modalità audio normale. ■■ Musica: Enfatizza la musica rispetto alle voci. ■■ Film: Offre la migliore qualità audio per la visione di film. ■■ Voce cristallina: Enfatizza le voci rispetto ad altri suoni. ■■ Amplificazione: Aumenta l’intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto migliore. ¦¦ Regolare le impostazioni audio Equalizzatore Regola la modalità audio. (solo modalità audio standard) ■■ Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Regolazione larghezza di banda): Regola il livello delle frequenze di larghezza di banda. ■■ Reset: Ripristina l’equalizzatore alle impostazioni predefinite. ¦¦ Sistemi audio, ecc. SRS TruSurround HD (Off / On) t (solo modalità audio standard) Questa funzione produce un audio virtuale a 5.1 canali surround attraverso una coppia di altoparlanti o di cuffie mediante l’uso della tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Off / On) (solo modalità audio standard) Questa funzione permette di incrementare l’intensità della voce rispetto alla musica di fondo o agli effetti sonori in modo che sia possibile udire meglio i dialoghi durante la visione di un programma. Italiano BN68-02808HG-Ita.indb 21 03 Funzioni base Menu Suono Reset immagine (OK / Annulla)

3/27/2010 11:29:58 PM Funzioni base Lingua audio Imp. supplementare (solo canali digitali) Cambia la lingua predefinita per le lingue audio. (solo canali digitali) ✎✎Le lingue disponibili possono variare in base alla trasmissione. Formato audio (MPEG / Dolby Digital 5.1) (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. ✎✎L’opzione Formato audio può essere diversa in base alla trasmissione. L’audio Dolby digitale 5.1ch è disponibile solo quando viene collegato un altoparlante esterno mediante un cavo ottico. Descrizione audio (non disponibile in tutti i paesi) (solo canali digitali) Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. ■■ Descrizione audio (Off / On): Attiva e disattiva la funzione Descrizione audio. ■■ Volume: Regola il volume della descrizione audio. Volume auto (Off / Normale / Notte) Per equalizzare il volume di ogni canale, impostare su Normale. ■■ Notte: Questa modalità fornisce una migliore esperienza audio rispetto alla modalità Normale, escludendo quasi ogni rumore. Questa modalità è utile durante la notte. Selezione altoparlante (Altoparlante est / Altoparlante TV) A causa delle differenze di velocità nella decodifica tra l’altoparlante principale e il ricevitore audio, è possibile avvertire una eco del suono. In questo caso, attivare la funzione Altoparlante est del televisore. ✎✎Quando Seleziona altoparlante è impostata su Altoparlante est, è necessario usare queste funzioni. xx Altoparlante TV: Off, Altoparlante est: On ■■ Livello audio DTV(MPEG / HE-AAC): Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti durante una trasmissione TV digitale) a un determinato livello. ✎✎ In base al tipo di segnale della trasmissione, MPEG / HE-AAC può essere regolato tra -10dB e 0dB. ✎✎ Per aumentare o diminuire il volume, regolare rispettivamente tra 0 e -10. ■■ Uscita SPDIF: SPDIF (Sony Philips Digital InterFace) è usata per fornire un audio digitale riducendo le interferenze agli altoparlanti e ai vari dispositivi digitali come per esempio un lettore DVD. Formato audio: Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital. ✎✎ Collegando altoparlanti a 5.1ch in una impostazione Dolby Digital, massimizza l’esperienza audio in 3D. Ritardo audio: Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore o di un video e ascoltando una uscita da un canale digitale mediante un dispositivo esterno come per esempio un ricevitore AV (0ms ~ 250ms). ■■ Comp Dolby Digital (Linea / RF): Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale vocale (per es. audio MPEG, HEAAC, audio ATV). ✎✎ Selezionare Linea per ottenere un audio dinamico, e RF per ridurre la differenza tra i suoni alti e bassi durante la notte. Linea: Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o -31dB. RF: Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o -20dB. Reset impostazioni audio (OK / Cancel) Ripristina tutte le impostazione dell’immagine ai valori predefiniti. ¦¦ Selezione della modalità audio t Quando si imposta la modalità Dual I-II, la modalità audio corrente viene visualizzata sullo schermo. ✎✎Quando Seleziona altoparlante è impostata su Altoparlante TV, è necessario usare queste impostazioni. xx Altoparlante TV: On , Altoparlante est: On ✎✎In mancanza di segnale video, entrambi gli altoparlanti

Stereo saranno disattivi. NICAM Stereo

Tipo di audio Mono Stereo Dual Mono Stereo Dual Dual I-II Predefinito Mono Stereo ↔ Mono Dual I ↔ Dual II Mono Mono ↔ Stereo Mono → Dual I Dual II Cambio automatico Dual I Cambio automatico Dual I Italiano BN68-02808HG-Ita.indb 22 3/27/2010 11:29:58 PM automatico, passare alla modalità Mono. ✎✎Attivata solo in caso di segnali audio stereo. ✎✎Disponibile solo quando la sorgente Ingressi è impostata su TV. Impostazione del Timer di accensione / spegnimento ■■ Timer 1 / Timer 2 / Timer 3: Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio. Timer 1 Menu Impostazione 03 Funzioni base ✎✎Se il segnale stereo è debole e si verifica un cambio Orario TV on

Volume ■■ Orologio: L’impostazione dell’ora serve per utilizzare le funzioni timer del televisore. OO L’ora corrente appare ogni volta che si preme il necessario impostare nuovamente l’orologio. Modalità orologio (Automatico / Manuale) ✎✎ In base all’emittente e al segnale trasmesso, l’impostazione automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente. ✎✎ Per l’impostazione automatica dell’orario è necessario collegare l’antenna o il cavo. Imposta Ora: Impostare Giorno, Mese, Anno, Ora e Minuti manualmente. ✎✎ Disponibile solo quando Modalità orologio è impostata su Manuale. Fuso orario: E’ possibile selezionare il fuso orario della zona di residenza. ✎✎ Questa funzione è disponibile solo quando Modalità orologio è impostata su Automatico. ✎✎ In base all’emittente e al segnale, l’impostazione automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente. Sorgente

Ripetizione 1 volta tasto INFO. ✎✎ Se il cavo di alimentazione viene scollegato, è

Dom Canale ATV Lun Mar L Sposta U Regola Mer

Gio Ven Sab E Conferma R Ritorna Orario TV on / Orario TV off: Per impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer con l’impostazione desiderata, impostare su Attiva.) Volume: Impostare il livello del volume desiderato. Sorgente: Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso automaticamente. (La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al televisore) Antenna (quando la Sorgente è impostata su TV): Selezionare ATV o DTV. Canale (quando la Sorgente è impostata su TV): Selezionare il canale desiderato. Contenuti (quando la Sorgente è impostata su USB): Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da riprodurre quando il televisore si accende automaticamente. ✎✎ NOTA xx Se sul dispositivo USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. ¦¦ Impostazione Timer stand-by xx Nel caso ci sia una sola foto memorizzata sul ■■ Timer stand-by t : Spegne automaticamente il televisore dopo il periodo di tempo preimpostato. (30, 60, 90, 120, 150 e 180 minuti). xx Se il nome della cartella è troppo lungo, la cartella ✎✎ Per annullare il Timer stand-by, selezionare Off. dispositivo USB, la funzione Slide Show non è disponibile. non è selezionabile. xx A ogni dispositivo USB utilizzato viene assegnata una cartella. In caso di più dispositivi USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi. Ripetizione: Selezionare 1 volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. Selezionando Manuale, è possibile impostare il giorno che si desidera attivare il timer. ✎✎ Il simbolo c indica che è stato selezionato il giorno. ✎✎Spegnimento automatico (disponibile solo quando il televisore si accende mediante il Timer): Il televisore viene automaticamente spento dopo 3 ore di inattività al fine di prevenirne il surriscaldamento. Italiano

BN68-02808HG-Ita.indb 23 3/27/2010 11:29:59 PM Funzioni base ¦¦ Blocco dei programmi Sicu rezza ✎✎Prima della schermata di impostazione compare la schermata di inserimento del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. ■■ Blocco canali (Off / On): Bloccare i canali in Gestione canali per impedire a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti.

✎✎ Disponibile solo quando la sorgente di Ingressi è impostata su TV. ■■ Blocco Canale (Livello blocco): Impedisce a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti mediante l’inserimento di un codice PIN a 4 cifre. Cons tutto: Sblocca tutti i livelli di blocco del televisore. ✎✎ La voce Blocco Canale può essere diversa in base al paese. ■■ Cambia PIN: Cambiare l’ID personale per impostare il televisore. ✎✎ Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito “0-0-0-0” : POWER (off) → MUTE → 8 → 2 → 4 → POWER (on). Sottotitoli Utilizzare questo menu per impostare la modalità Sottotitoli. ✎✎La funzione sottotitoli non è disponibile in modalità Comp. o HDMI. ■■ Sottotitoli (Off / On): Attiva e disattiva i sottotitoli. ■■ Modalità (Normale / Non udenti): Imposta la modalità dei sottotitoli. ■■ Lingua sottotitoli: Imposta la lingua dei sottotitoli. ✎✎ Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti. ✎✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. Testo digitale (Disattiva / Attiva) (solo UK) Se il programma è trasmesso con testo digitale, questa funzione è attivata. Rete (Tipo di rete) / Impostazione rete / Test di rete / Samsung Wireless Link / Connessione SWL) ¦¦ Altre funzioni Per la descrizione dettagliata delle procedure per l’impostazione delle opzioni, vedere le istruzioni ‘Connessione di rete’ (P. 28). Lingua Generale ■■ Lingua menu: Imposta la lingua dei menu. ■■ Modalità gioco (Off / On): Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando la modalità gioco. ■■ Lingua Teletext: Imposta la lingua desiderata per il servizio Teletext. ✎✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. ■■ Preferenze (Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext): Selezionare una lingua, che sarà la lingua predefinita alla selezione di un canale. ✎✎NOTA xx Precauzioni e limitazioni per la modalità gioco –– Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare Modalità gioco su Off nel menu di impostazione. –– Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. xx Modalità gioco non è disponibile in modalità TV e PC. xx Dopo aver collegato la console per giochi, impostare Modalità gioco su On per prevenire una cattiva qualità delle immagini. xx Se la Modalità gioco è impostata su On: La modalità Immagine è impostata su Standard e la modalità Suono è impostata su Personalizzata.

Italiano BN68-02808HG-Ita.indb 24 3/27/2010 11:30:00 PM ✎✎ Disponibile in caso di connessione di prodotti Samsung che supportano BD Wise mediante cavo HDMI. ■■ Trasparenza menu (Luminoso / Scuro): Imposta la trasparenza del menu. ■■ Melodia (Off / Basso / Medio / Alto): Per riprodurre una melodia all’accensione o allo spegnimento del televisore. ■■ Avvio rapido (Off / On): A televisore acceso, questa funzione consente di riattivare lo schermo rapidamente. ✎✎ L’opzione Melodia è disattiva quando Avvio rapido è impostato su On. Common Interface ■■ Menu CI: Permette all’utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC. ■■ Info sull’applicazione: Visualizza le informazioni relative al modulo CAM inserito nell’alloggiamento CI e nella “SCHEDA CI o CI+”inserita nel modulo CAM. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento.

1. Acquistare il modulo CI CAM presso il rivenditore locale

2. Inserire saldamente la “SCHEDA CI o CI+”nel modulo

CAM nella direzione indicata dalla freccia.

3. Inserire il modulo CAM con la “SCHEDA CI o CI+”

nell’alloggiamento common interface, nella direzione indicata dalla freccia, in modo che sia parallela

4. Verificare la visione dell’immagine su un canale a segnale

criptato. Telecomando wireless (Off / On) Per accendere o spegnere il telecomando wireless o consentirne l’accesso. ¦¦ PIP (Picture In Picture) PIP t Permette la visualizzazione contemporanea di un canale TV e di una sorgente video esterna. PIP (Picture-in-Picture) non funziona nella stessa modalità. ✎✎NOTA xx Spegnendo il televisore durante la visione in modalità PIP, la finestra PIP scomparirà. xx L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. xx Durante l’attivazione di Internet@TV la funzione PIP non è disponibile. 03 Funzioni base ■■ BD Wise (Off / On): Fornisce la qualità ottimale delle immagini per i prodotti SAMSUNG DVD, Blu-ray e Home Theatre che supportano il formato BD Wise. Quando BD Wise è impostato su On, la modalità immagine viene automaticamente cambiata alla risoluzione ottimale. xx Impostazioni PIP Immagine principale Component, HDMI1/DVI, HDMI2, HDMI3, HDMI4,

■■ PIP (Off / On): Attiva o disattiva la funzione PIP. ■■ Canale: Selezionare il canale per lo schermo secondario. ■■ Dimensioni (Õ / à / À / Œ): Per selezionare la dimensione della immagine secondaria. ■■ Posizione (à / – / — / œ): Per selezionare la posizione della immagine secondaria. ■■ Selezione audio (Principale / Secondario): E’ possibile scegliere l’audio desiderato (Principale / Secondario) in modalità PIP. Menu Supporto Auto diagnosi ■■ Test immagine (Sì / No): Usare questa funzione per verificare eventuali problemi di immagine; nel caso il problema persista, verificare la trama colori. ■■ Test audio (Sì / No): Usare la melodia predefinita per verificare eventuali problemi audio. ✎✎ Se non c’è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Seleziona altoparlante sia impostato su Altoparlante TV nel menu Suono. ✎✎ E’ possibile ascoltare la melodia durante il test anche se Seleziona altoparlante è impostato su Altoparlante est oppure quando l’audio è stato disattivato premendo il tasto MUTE. ■■ Informazioni sul segnale: (solo canale digitali) La qualità di ricezione dei canali HDTV è perfetta o i canali non sono disponibili. Regolare l’antenna per aumentare la forza del segnale. ■■ Ricerca e risoluzione guasti: Se il televisore presenta problemi, consultare questa sezione. ✎✎ Se tra le varie descrizioni non è riportato il problema riscontrato, contattare il Centro di assistenza clienti Samsung. Italiano BN68-02808HG-Ita.indb 25

3/27/2010 11:30:00 PM Funzioni base Aggiornamento software ■■ Online: Aggiornare il software mediante Internet. Aggiornamento software può essere eseguito mediante un segnale di trasmissione o mediante il download del più recente firmware dal sito samsung.com su un dispositivo USB. Versione corrente è il software già installato nel televisore. ✎✎La versione del software è rappresentata come “Anno/Mese/Giorno_Versione”. Tramite USB Software alternativo

correttamente, potrebbe interrompersi. Riprovare. Se il problema persiste, scaricare il file di aggiornamento sul dispositivo USB e riprovare. di trasmissione del software, il software verrà automaticamente ricercato e scaricato. ✎✎ Il tempo necessario per scaricare il software è determinato dallo stato del segnale. : Off ----/--/--/--_------ U Sposta E Conferma R Ritorna Installare la versione più recente Pannello laterale del ■■ Tramite USB: Inserire televisore un’unità USB contenente il file di aggiornamento del firmware scaricato dal sito “www.samsung.com” nel televisore. Fare attenzione a non scollegare l’alimentazione o rimuovere l’unità USB mentre Unità USB l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento.

✎✎ Se la connessione a Internet non funziona ✎✎ Se la funzione viene selezionata durante il periodo 2010/01/18_000001 Online Tramite canale Aggiornamento mod Standby Per istruzioni dettagliate sull’uso dell’opzione Impostazione rete, vedere la sezione “Impostazione della rete”. ■■ Tramite canale: Aggiorna il software mediante il segnale trasmesso. Aggiornamento software Versione corrente ✎✎ Per prima cosa, configurare la propria rete. ■■ Aggiornamento mod Standby: All’orario prestabilito verrà eseguito automaticamente un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LCD potrebbe attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. ■■ Software alternativo (backup): Visualizza la versione software scaricata tramite l’opzione Online. Durante l’aggiornamento software, se la procedura viene interrotta, questa funzione verrà attivata. Guida alla connessione HD Consultare queste informazioni durante la connessione di dispositivi esterni al televisore. Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E’ possibile reperire le informazioni riguardanti i nostri call centre, e come scaricare prodotti e software. Italiano BN68-02808HG-Ita.indb 26 3/27/2010 11:30:01 PM Funzioni avanzate 04 Funzioni avanzate Collegamento a un PC Uso di un Cavo HDMI/DVI / D-sub DVI OUT R-AUDIO-L

Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI) La risoluzione ottimale è 1920 X 1080 @ 60 Hz. Modalità IBM MAC VESA CVT VESA DMT VESA GTF

Frequenza di clock dei pixel Polarità sync (O/V) (MHz) +/28.322

✎✎NOTA xx Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 1(DVI). xx La modalità interlacciata non è supportata. xx Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. xx Le modalità Separata e Composito sono supportate. La modalità SOG (Sync On Green) non è supportata. Italiano BN68-02808HG-Ita.indb 27

3/27/2010 11:30:04 PM Funzioni avanzate Connessione di rete E’ possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless. ¦¦ Collegamento a una rete cablata Vi sono tre modi per collegare il televisore alla LAN via cavo: yy E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore a un modem esterno mediante un cavo Cat 5. Vedere lo schema riportato sotto. Porta modem a parete Pannello posteriore del televisore Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem Cavo LAN yy E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore al Router IP collegato a un modem esterno. Usare un cavo Cat 5 per la connessione. Vedere lo schema riportato sotto. Porta modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem Cavo LAN Pannello posteriore del televisore Router IP (con server DHCP) Cavo LAN yy In base alla configurazione della LAN, potrebbe essere possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore direttamente alla presa di rete a muro mediante un cavo Cat 5. Vedere lo schema riportato sotto. Notare che la presa a muro è collegata a un modem o un router che potrebbe essere installato in qualsiasi punto dell’abitazione. Pannello posteriore del televisore Porta LAN a parete Cavo LAN Se si dispone di una rete dinamica, è necessario utilizzare un modem ADSL o un router in grado di supportare il protocollo DHCP (Dynamic Host Configuration Protocol). Modem e router che supportano il protocollo DHCP forniscono automaticamente indirizzo IP, maschera di sottorete, gateway e DNS necessari al televisore per accedere a Internet, in modo da non costringere l’utente a immetterli manualmente. La maggior parte delle reti domestiche sono di tipo dinamico. Alcune reti richiedono un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, immettere manualmente indirizzo IP, maschera di sottorete, gateway e DNS nella schermata Cable Setup (Impostazioni cavo) del televisore durante l’impostazione della connessione di rete. Per ottenere indirizzo IP, maschera di sottorete, gateway e DNS contattare il proprio Internet Service Provider (ISP). Se si usa un computer basato su Windows, è possibile ottenere tali valori anche via computer. ✎✎ E’ possibile utilizzare modem ADSL in grado di supportare il protocollo DHCP se la rete richiede un indirizzo IP statico. I modem ADSL che supportano il protocollo DHCP permettono inoltre di usare indirizzi IP statici.

Italiano BN68-02808HG-Ita.indb 28 3/27/2010 11:30:06 PM Impostazione rete Manuale Durante la connessione del televisore a una rete che supporta il protocollo DHCP, configurare Impostazione rete su Auto. Per impostare automaticamente la connessione di rete via cavo del televisore, seguire questi passaggi: Configurare Impostazione rete su Manuale quando si collega il televisore a una rete che richiede un indirizzo IP statico. Procedura per l’impostazione automatica Per ottenere le impostazioni per la connessione di rete sulla maggior parte dei computer basati su Windows, seguire questi passaggi:

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTERE. Verrà visualizzata la schermata Rete. Rete Tipo di rete : Cavo

Test di rete : Off Connessione SWL U Sposta E Conferma R Ritorna

4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Tipo di rete su Cavo.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete. Impostazione Rete Impostazione IP : Automatico Indirizzo IP

2. Nel menu a comparsa visualizzato, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Sullo

schermo vengono visualizzate le impostazioni per la connessione di rete. Procedura per l’impostazione manuale Per impostare manualmente la connessione di rete via cavo del televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione automatica”. Impostazione rete SWL(Samsung Wireless Link) Ottenere le impostazioni per la connessione di rete 04 Funzioni avanzate Impostazione rete (Automatico)

2. Impostare Impostazione IP su Manuale.

3. Premere il tasto ▼ del telecomando per passare al

primo campo da compilare.

4. Immettere le impostazioni Indirizzo IP, Maschera

sottorete, Gateway e Server DNS. Per digitare i numeri utilizzare i tasti numerici del telecomando, per spostarsi fra i campi utilizzare i tasti freccia.

5. Al termine, premere il tasto Return sul telecomando.

6. Selezionare Test di rete per verificare la connettività a

Internet. U Sposta E Conferma R Ritorna

7. Impostare Impostazione IP su Automatico.

8. Automatico acquisisce e immette automaticamente le

impostazioni Internet necessarie.

9. Attendere due minuti, quindi premere il tasto RETURN

10. Selezionare Test di rete per verificare la connettività a

11. Se la funzione Rete non ha acquisito le impostazioni di

rete, passare alle istruzioni per la procedura Manuale. Italiano BN68-02808HG-Ita.indb 29

3/27/2010 11:30:06 PM Funzioni avanzate ¦¦ Collegamento a una rete wireless Per collegare il televisore a una rete wireless, è necessario disporre di un router o di un modem wireless e di un adattatore LAN wireless Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN ) da collegare al jack USB sul pannello posteriore o laterale del televisore. Vedere la figura riportata sotto. ✎✎Per utilizzare la funzione SWL (Samsung Wireless Link), collegarsi alla porta USB 1 (HDD). Porta LAN a parete Pannello laterale del televisore Router IP wireless (AP con server DHCP) Adattatore LAN wireless Samsung

Cavo LAN L’adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts. com. L’adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802.11A/B/G e N. Samsung consiglia di utilizzare il protocollo IEEE 802.11N. La riproduzione di un video mediante connessione IEEE 802.11B/G potrebbe non essere fluida. ✎✎NOTA xx Per utilizzare una rete wireless è necessario utilizzare l’adattatore LAN wireless Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN ). xx L’adattatore LAN wireless Samsung è venduto separatamente. L’adattatore LAN wireless WIS09ABGN è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com. xx Per utilizzare una rete wireless, il televisore deve essere collegato a un router IP wireless. Se il router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. xx Selezionare un canale per il router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi. xx Sistemi di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. xx Selezionando la modalità Pure High-throughput (Greenfield) 802.11n con crittografia di tipo WEP, TKIP o TKIPAES (WPS2Mixed) per il proprio AP, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi. xx Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l’SSID e la chiave WPA in entrambe le modalità. xx Se il router, il modem o un dispositivo non è certificato, potrebbe non connettersi al televisore mediante l’adattatore LAN wireless Samsung. xx Metodi di connessione: Vi sono sei modi per impostare la connessione alla rete wireless.

Configurazione automatica Samsung PBC (WPS) Auto Setup (Impostazione automatica) (mediante la funzione Auto Network Search (Ricerca rete automatica)) Impostazione manuale SWL (Samsung Wireless Link) Ad-Hoc xx Tutti gli adattatori LAN wireless Samsung devono essere collegati direttamente alla porta USB del televisore. Gli HUB USB non sono supportati.

Italiano BN68-02808HG-Ita.indb 30 3/27/2010 11:30:09 PM 04 Funzioni avanzate Avviso Quando il televisore è collegato a un adattatore Samsung Wireless LAN Adapter, alcuni canali potrebbero visualizzare le immagini in modo anomalo. In tal caso, effettuare un collegamento mediante uno dei seguenti metodi: Metodo 1 Mediante l’adattatore angolare USB Impostazione rete (Configurazione automatica Samsung) Questa funzione è disponibile negli AP (Access Point) che supportano la modalità Samsung Auto Configuration (Configurazione automatica Samsung). Se tali AP non sono disponibili, è possibile collegarsi mediante PBC (WPS) oppure manualmente. ✎✎Questa funzione è disponibile quando SWL (Samsung Wireless Link) è impostato su Off. ✎✎E’ possibile vedere l’elenco delle apparecchiature che supportano la funzione di Configurazione automatica Samsung sul sito www.samsung.com. Procedura per l’impostazione mediante la funzione Configurazione automatica Samsung Metodo 2 Mediante un cavo di prolunga

4. Attendere fino all’avvenuta connessione automatica.

✎✎ Se la connessione non riesce, impostare l’AP e riprovare. ✎✎ Se la funzione Configurazione automatica Samsung non è in grado di collegare il televisore all’AP, comparirà una schermata che avviserà della mancata connessione. Reimpostare l’AP e riprovare. Se la connessione ancora non riesce, scegliere un altro metodo di connessione, PBC (WPS), automatico o manuale.

5. Una volta stabilita la connessione, individuare il router

nella posizione desiderata. ✎✎ Se le impostazioni dell’AP sono cambiate o è la prima volta che si utilizza l’AP dopo l’acquisto, sarà necessario impostarlo nuovamente iniziando dal passaggio 1.

1. Posizionare AP e televisore vicini e accenderli entrambi.

✎✎ Poiché i tempi di avviamento delle applicazioni sono diversi tra loro, potrebbe risultare necessario attendere circa 2 minuti. ✎✎ Se il cavo LAN è collegato alla porta WAN dell’AP durante la configurazione automatica, sarà possibile completare il test di connessione Internet. Se la connessione non è disponibile, la funzione Configurazione automatica Samsung verificherà solo i dispositivi collegati all’AP (e non la connessione Internet).

2. Dopo 2 minuti, collegare l’adattatore LAN wireless

Samsung al televisore. Una volta impostato l’adattatore LAN wireless Samsung, verrà visualizzata la finestra a comparsa.

3. Appena stabilita la connessione, posizionare l’AP di

fianco all’adattatore LAN wireless Samsung a una distanza non superiore a 25 cm. Impostazione rete (PBC (WPS)) Procedura per l’impostazione mediante PBC (WPS) Se il router è dotato di un tasto PBC (WPS), seguire questi passaggi:

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTERE.

4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Tipo di rete su Wireless.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete. Italiano BN68-02808HG-Ita.indb 31

3/27/2010 11:30:10 PM Funzioni avanzate Impostazione rete Seleziona una rete : Non selezionato ► Impostazione IP : Automatico Indirizzo IP

5. Se compare la finestra PIN/Sicurezza, andare al

passaggio 6. Se compare la schermata di connessione rete, andare al passaggio 10.

6. Premere il tasto ▲ o ▼ per selezionare Sicurezza

o PIN. Per la maggior parte delle reti domestiche, selezionare Sicurezza (per Chiave sicur). Viene visualizzata la schermata Sicurezza. Seleziona una rete Chiave di sicurezza PBC(WPS) U Sposta E Conferma R Ritorna

7. Premere il tasto Rosso del telecomando.

8. Premere il tasto PBC (WPS) sul router entro due

minuti. Il televisore acquisirà automaticamente tutte le impostazioni di rete di cui necessita e si collegherà alla rete.

9. Una volta impostata la connessione di rete, premere

il tasto Return per uscire dalla schermata Impostazione rete. Impostazione rete (Automatico) La maggior parte delle reti wireless dispongono di un ulteriore sistema di sicurezza che utilizza l’accesso alla rete tramite dispositivi per la trasmissione di un codice di sicurezza crittografato denominato Chiave di sicurezza o di accesso. La Chiave di sicurezza è basata su una passphrase, solitamente una parola o un codice alfanumerico di una determinata lunghezza richiesti al momento dell’impostazione della funzione di protezione della rete wireless. Utilizzando questo metodo per l’impostazione della connessione di rete, e avendo specificato una Chiave di sicurezza per accedervi, verrà chiesta una passphrase durante la procedura di impostazione. Procedura per l’impostazione automatica Per impostare automaticamente l’accesso a una connessione wireless, seguire questi passaggi: .

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra (P. 31).

2. Usare il tasto ▼ per selezionare Impostazione IP,

quindi premere ENTERE. Premere il tasto ▲ o ▼ per selezionare Automatico, quindi premere ENTERE

3. Premere il tasto ▲ per passare a Seleziona una rete,

quindi premere ENTERE. La funzione Rete ricerca le reti wireless disponibili. Al termine, verrà visualizzato l’elenco delle reti wireless disponibili. 0 imm.

Elimina Spazio n Sposta E Conferma R Ritorna

7. Nella schermata Sicurezza, digitare la passphrase di rete.

✎✎ Dovrebbe essere possibile reperire la passphrase in una delle schermate di impostazione usate per impostare il router o il modem.

8. Per digitare la passphrase, seguire queste regole

generali: –– Premere i tasti numerici del telecomando per digitare i numeri. –– Usare i tasti freccia del telecomando per passare da un tasto all’altro nella schermata Chiave sicur. –– Premere il tasto Rosso per cambiare da maiuscolo a minuscolo e viceversa o visualizzare simboli/ caratteri. –– Per digitare una lettera o un simbolo, passare alla lettera o al simbolo, quindi premere ENTERE. –– Per cancellare l’ultima lettera o numero digitato, premere il tasto Verde del telecomando.

9. Al termine, premere il tasto Blu sul telecomando. Verrà

visualizzata la schermata Connessione rete.

10. Attendere che venga visualizzato il messaggio

di conferma della connessione, quindi premere ENTERE. Verrà visualizzata nuovamente la schermata Impostazione rete.

11. Per verificare la connessione, premere RETURN per

selezionare Test di rete, quindi premere ENTERE.

4. Nell’elenco delle reti disponibili, premere il tasto

▲ o ▼ per selezionare le rete desiderata, quindi premere ENTERE. ✎✎ Se l’AP è impostato su Nascosto, sarà necessario selezionare Aggiungi rete e digitare Nome rete (SSID) e Chiave sicur per stabilire la connessione.

Italiano BN68-02808HG-Ita.indb 32 3/27/2010 11:30:11 PM Impostazione rete (Manuale) E’ possibile collegarsi a un dispositivo mobile senza Access Point tramite la scheda “Samsung Wireless LAN Adapter” usando un network peer-to-peer. Se gli altri metodi non funzionano, digitare le impostazioni di rete manualmente. ✎✎Questa funzione è disponibile quando SWL (Samsung Wireless Link) è impostato su Off. Come collegarsi a un nuovo network Ad-hoc

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 31)

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di dispositivi/reti.

3. All’interno dell’elenco dei dispositivi, premere il tasto Blu

del telecomando. ✎✎ Il messaggio Ad-hoc è una connes. Wi-Fi diretta con il telefono cellulare o il PC. Il sistema di rete esistente potrebbe avere funzioni limitate. Cambiare la connessione di rete? comparirà sullo schermo.

4. Digitare il Nome rete (SSID) generato e la Chiave sicur

nel dispositivo che si desidera collegare. Come collegarsi a un dispositivo Ad-hoc esistente Ottenere le impostazioni per la connessione di rete Per ottenere le impostazioni per la connessione di rete sulla maggior parte dei computer basati su Windows, seguire questi passaggi:

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Vengono

visualizzate le impostazioni di rete. Procedura per l’impostazione manuale Per immettere le impostazioni di rete nel televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 31)

2. Usare il tasto ▼ per selezionare Impostazione IP,

quindi premere ENTERE. Premere il tasto ▲ o ▼ per selezionare Manuale, quindi premere ENTERE.

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 31)

3. Premere il tasto ▼ per passare al primo campo da

compilare (Indirizzo IP).

2. Scegliere Seleziona una rete Sullo schermo comparirà

l’elenco dei dispositivi disponibili.

3. Selezionare il dispositivo desiderato nell’Elenco dei

5. Una volta compilato ogni campo, usare il tasto ► per

passare al campo successivo. E’ inoltre possibile usare gli altri tasti freccia per spostarsi verso l’alto, il basso e a sinistra.

4. Se la chiave di sicurezza è stata applicata, digitarla

6. Immettere le impostazioni Indirizzo IP, Maschera

sottorete, Gateway. ✎✎ Se la rete non funziona regolarmente, controllare nuovamente i parametri Nome rete (SSID) e Chiave sicur. Una Chiave sicur errata può causare un malfunzionamento. 04 Funzioni avanzate Impostazione rete (Ad-Hoc)

4. Usare i tasti numerici per digitare i numeri.

7. Premere il tasto ▲ o ▼ per passare a DNS.

8. Premere il tasto ▼ per passare al primo campo DNS.

Digitare i numeri come indicato sopra.

9. Al termine, premere il tasto ▲ per passare a Seleziona

una rete. Selezionare la rete, quindi premere ENTERE.

10. Andare al passaggio 4 della “Procedura per

l’impostazione automatica” (P. 32) e seguire le istruzioni a partire da quel punto. Italiano BN68-02808HG-Ita.indb 33

3/27/2010 11:30:11 PM Funzioni avanzate SWL (Samsung Wireless Link) Questa funzione permette di collegare un dispositivo Samsung che supporta PBC (WPS) al televisore. E’ possibile collegare altri dispositivi al televisore anche se a quest’ultimo non è collegato un router. ✎✎Per utilizzare Internet@TV, l’AP (Access Point) deve essere collegato alla rete wireless. ✎✎Se un adattatore LAN wireless Samsung è collegato alla porta USB 2, la rete potrebbe non funzionare regolarmente. Consigliamo di collegarlo alla porta USB 1 (HDD). ✎✎Solo i router che utilizzano la banda 2.4 Ghz sono supportati. I router che utilizzano la banda 5 Ghz non sono supportati. Connessione SWL Al televisore è possibile collegare un dispositivo che supporta PBC (WPS). ✎✎Questa funzione è disponibile quando SWL (Samsung Wireless Link) è impostato su On. Come collegare Samsung Wireless Link Per le procedure necessarie a stabilire una connessione, vedere le seguenti indicazioni:

1. Seguire i passaggi da 1 a 5 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 31) Se il televisore non riesce a stabilire una connessione a Internet Il televisore potrebbe non essere in grado di collegarsi a Internet perché l’ISP ha registrato in modo permanente l’indirizzo MAC (un numero di identificazione univoco) del PC o del modem in uso; ciò consente l’autenticazione dell’utente a ogni accesso a Internet in modo da evitare l’accesso non autorizzato. Poiché il televisore ha un indirizzo MAC diverso, l’ISP non è in grado di autenticare il relativo indirizzo MAC, perciò il televisore non sarà in grado di connettersi. In questo caso, chiedere all’ISP le procedure per collegare dispositivi diversi dal PC (per esempio il televisore) a Internet. Se l’Internet Service Provider richiede un ID o una password per il collegamento a Internet, il televisore potrebbe non essere in grado di collegarsi. In questo caso, digitare l’ID o la password durante l’accesso a Internet. La connessione Internet potrebbe interrompersi a causa di un problema di firewall. In questo caso, contattare l’Internet Service provider. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall’Internet Service Provider, contattare Samsung Electronics.

2. Selezionare Samsung Wireless Link usando il tasto ▼

e premere ENTERE per attivarlo.

3. Selezionare SWL connect usando il tasto ▼ e premere

4. Se viene visualizzato il messaggio “Premere il pulsante

PBC sul dispositivo supportato da PBC(WPS) per connetterlo entro 120 secondi.” premere il tasto PBC sul dispositivo per collegarlo. ✎✎ Per maggiori informazioni, vedere il manuale di impostazione della rete wireless del dispositivo da collegare.

5. Se il dispositivo è collegato in modo corretto al televisore

dopo l’avvio del conteggio visualizzato nella finestra, questa si chiuderà automaticamente. ✎✎ Se la connessione non riesce, riprovare dopo 2 minuti.

Italiano BN68-02808HG-Ita.indb 34 3/27/2010 11:30:11 PM Godetevi le fotografie, la musica o i film salvati su un dispositivo USB Mass Storage Class (MSC) e/o sul PC. 04 Funzioni avanzate Media Play Registrazione TV SUM Visual dispositivi E Conferma R Ritorna Camb dispos ¦¦ Collegamento di un dispositivo USB

1. Accensione del televisore.

Pannello laterale del televisore

2. Collegare un dispositivo USB contenente foto, musica e/o filmati alla porta USB 1

(HDD) o USB 2 sul pannello laterale del televisore.

3. Quando un dispositivo USB viene collegato al televisore, sullo schermo compare

una finestra. A questo punto è possibile selezionare Media Play.

Unità USB ¦¦ Connessione al PC tramite rete E’ possibile riprodurre video, file di immagini e file musicali memorizzati sul PC o sul televisore mediante una connessione di rete in modalità Media Play ✎✎Se si utilizza Media Play per riprodurre un file salvato sul PC, è necessario scaricare “PC Share Manager” e il manuale utente dal sito “www.samsung.com.” Pannello laterale del televisore LAN

Modem esterno (ADSL / VDSL / TV via cavo) Samsung Wireless LAN Adapter Router IP wireless LAN Cavo

1. Per ulteriori informazioni sulla configurazione della rete, vedere ’Connessione di rete’ (P. 28).

–– È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell’indirizzo subnet e IP del televisore e del PC devono essere uguali e solo l’ultima parte (l’indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**)

2. Mediante un cavo LAN, collegare il modem esterno e il PC su cui verrà installato il programma Samsung PC Share

Manager. –– E’ possibile collegare il televisore al PC direttamente senza dover passare tramite un router. Italiano BN68-02808HG-Ita.indb 35

3/27/2010 11:30:12 PM Funzioni avanzate ✎✎Funzioni non supportate quando si effettua il collegamento a un PC tramite rete: xx Funzioni Musica di sottof e Impostazione musica di sottofondo. xx Ordinamento dei file in base alle preferenze nelle cartelle Foto, Musica e Film. xx Premere i tasti (REW) o µ (FF) durante la riproduzione di un film. ✎✎Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate. ✎✎Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC. ✎✎Quando si utilizza la modalità Media Play mediante una connessione di rete, in base alle funzioni del server: xx Il metodo di ordinamento può variare. xx La funzione di ricerca scene può non essere supportata. xx La funzione Ripr in continuo, che riprende la riproduzione di un video interrotto, può non essere supportata. –– La funzione Ripr in continuo non supporta utenti multipli. (La funzione memorizza solo il punto in cui l’ultimo utente ha interrotto la riproduzione.) xx I tasti ◄ o ► potrebbero non funzionare a seconda delle informazioni relative al contenuto. xx Se attraverso una rete wireless la riproduzione del video dovesse risultare a scatti, si consiglia l’uso di una rete cablata. ✎✎Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente. ✎✎Elenco delle cose da sapere prima di utilizzare Media Play xx MTP (Media Transfer Protocol) non è supportato. xx Il file system supporta FAT16, FAT32 e NTFS. xx Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. xx Media Play supporta solo i dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i lettori di schede Flash e le unità HDD USB (le unità HUB USB non sono supportate.) I dispositivi devono essere collegati direttamente alla porta USB del televisore. xx Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati. xx Collegare un’unità HDD USB alla porta dedicata, USB 1 (HDD). xx Non scollegare il dispositivo USB durante il caricamento. xx Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo. xx La risoluzione massima supportata in JPEG è 15360X8640 pixel. xx In caso di file non supportati o danneggiati, comparirà il messaggio “Not Supported File Format” (Formato file non supportato). xx Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file. xx I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale, così come la gestione degli addebiti e dei pagamenti. xx Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta. xx Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato. xx Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente. xx Se il televisore non ha ricevuto segnali nel tempo prefissato in Ora protezione auto, si attiverà lo screensaver. xx Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità vengono collegate al televisore. xx Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo potrebbero non essere letti. xx Se il dispositivo USB collegato al televisore non viene riconosciuto, l’elenco dei file sul dispositivo è corrotto o uno dei file in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il collegamento. xx Se un file cancellato dal PC compare nuovamente quando si esegue Media Play, utilizzare la funzione “Svuota cestino” sul PC per eliminare in modo permanente il file.

Italiano BN68-02808HG-Ita.indb 36 3/27/2010 11:30:13 PM 04 Funzioni avanzate ¦¦ Visualizzazione a schermo Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere ENTERE o (Riproduci). Il file selezionato verrà visualizzato. ✎✎Supporta Visual dispositivi e Mod. contenuti nella homepage Media Play. Informazioni: E’ possibile verificare il nome del file selezionato e il numero di file e di pagine. Videos Movie 01.avi Movie 03.avi Movie 05.avi Sezione Elenco ordinamento: Visualizza lo standard di ordinamento. Movie 02.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Movie 09.avi SUM A Jan.10.2010 Jan.10.2010 Sezione Elenco file: E’ possibile confermare i file e i gruppi ordinati in ogni categoria. Jan.10.2010 Movie 08.avi Jan.10.2010 ✎✎ Lo standard di ordinamento cambia in base ai contenuti. 1/1 Pagina /Movie 01.avi Jan.10.2010 Movie 10.avi Jan.10.2010 Dispositivo Seleziona Jan.10.2010 Ordinam T Strumenti Tasti operativi A Rosso (Camb dispos): Seleziona un dispositivo connesso. B Verde (Preferenze): Imposta le preferenze dei file. (non supportato in Visual base) C Giallo (Seleziona): Seleziona più file da un elenco. I file selezionati vengono evidenziati con un simbolo. D Blu (Ordinam.): Seleziona l’elenco ordinato. T Strumenti: Visualizza il menu delle opzioni. ✎✎ Usando i tasti o µ, è possibile spostare l’elenco file alla pagina successiva o precedente. TV registrata Per utilizzare la funzione di registrazione o Mod. TimeShift, il dispositivo USB collegato deve essere disponibile per la registrazione. Si consiglia l’uso della funzione Formatt disp per utilizzare una unità HDD USB. ✎✎Durante la formattazione del dispositivo, non scollegare l’alimentazione. La formattazione del dispositivo cancellerà tutti i file. Riproduzione di programmi TV registrati

1. Premere il tasto ◄ o ► per selezionare TV registrata, quindi

premere ENTERE button in the Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco. Recorded TV / .../ American Chopper 1/8 Pagina 04/2010

3. premere ENTERE o il tasto (Riproduci).

–– Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. –– Durante la riproduzione di un programma TV, è possibile eseguire ricerche utilizzando i tasti◄ e ►. Seleziona Ordinam. T Strumenti Uso della funzione Mod. TimeShift t Se si è dimenticato di guardare un programma, questa funzione permette di vederne la registrazione. Quando Mod. TimeShift è impostata su Automatico, il televisore memorizza il canale che si sta guardando per registrare i programmi automaticamente. Quando Mod. TimeShift è impostata su Manuale, premendo il tasto (Riproduci), il televisore memorizza la programmazione del canale dal punto indicato dall’utente. Italiano BN68-02808HG-Ita.indb 37

3/27/2010 11:30:14 PM Funzioni avanzate ✎✎NOTA xx Non è possibile riprodurre video registrati e DRM (Digital Rights Management) protetti su un PC o su altri televisori, nemmeno nel caso sia stata cambiata la scheda madre del televisore. xx Le trasmissioni dati non possono essere registrate. xx La disponibilità delle funzioni di registrazione e Mod. TimeShift può dipendere dalla qualità delle immagini e dallo spazio libero sul disco rigido. xx Premendo ▲ o ▼ , è possibile vedere il canale attualmente sintonizzato, oppure l’inizio della trasmissione registrata. xx La funzione Mod. TimeShift può essere attivata per un massimo di 90 minuti. xx Dopo aver eseguito la funzione Mod. TimeShift fino a oltre il termine dell’orario impostato, le informazioni orarie verranno ripristinate come “00:00:00.” Inoltre, nel caso la registrazione sia stata messa in pausa, il televisore riprenderà la riproduzione automaticamente. xx Una volta raggiunto il limite del 5% di spazio libero sul dispositivo di memoria USB, la registrazione in corso verrà interrotta. xx Quando si esegue la registrazione utilizzando sia la funzione PVR (Personal Video Recorder) sia un dispositivo in grado di supportare la funzione HDMI-CEC, la registrazione mediante PVR ha la priorità. xx Durante la riproduzione o l’uso della funzione Mod. TimeShift, l’immagine verrà visualizzata in base alle impostazioni di visualizzazione del televisore. xx Modificando la sorgente d’ingresso durante la registrazione, lo schermo risulterà vuoto fino al completo riconoscimento della nuova sorgente. xx Se durante l’uso delle funzioni di registrazione e Mod. TimeShift si avvia un’applicazione che non supporta queste funzioni, l’applicazione si chiuderà automaticamente. xx Inoltre, sulla finestra dell’applicazione potrebbe comparire un messaggio che informa che l’applicazione è stata chiusa insieme alle funzioni di registrazione e Mod. TimeShift. xx Mod. TimeShift non è supportata per i canali radiofonici. xx Le funzioni di registrazione e Mod. TimeShift non sono disponibili per i canali bloccati attraverso l’attivazione dell’opzione Blocco canali. xx Se il dispositivo USB non ha completato il Test prestazioni dispositivo, dovrà nuovamente eseguire sia la procedura Formatt disp sia il Test prestazioni dispositivo prima di poter effettuare la registrazione mediante Guida o Gestione canali. xx Le funzioni di registrazione e Mod. TimeShift sono disponibili solo con un dispositivo di memoria USB che ha completato il Test prestazioni dispositivo. xx Non sarà quindi possibile avviare le funzioni di registrazione o Mod. TimeShift con un dispositivo che non ha completato il Test prestazioni dispositivo. xx Se è collegato un dispositivo di registrazione USB, i file in registrazione o in Mod. TimeShift salvati in modo anomalo verranno automaticamente cancellati. xx Se si passa in modalità ingresso esterno durante la registrazione, la registrazione continuerà ma il tasto (REC) verrà disabilitato. xx Se viene impostata qualsiasi funzione in grado di spegnere il televisore ( Timer stand-by, Orario TV off, ecc.) selezionando un orario che va in conflitto con la registrazione, il televisore si spegnerà al termine della registrazione.

Italiano BN68-02808HG-Ita.indb 38 3/27/2010 11:30:14 PM Riproduzione di video

1. Premere il tasto ◄ o ► per selezionare Video, quindi premere ENTERE nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.

3. Premere ENTERE o il tasto (Riproduci).

–– Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. –– Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non vengono visualizzati. 04 Funzioni avanzate Video –– Durante la riproduzione di video è possibile eseguire ricerche utilizzando i tast ◄ e ►. ✎✎In questa modalità , è possibile visualizzare clip video contenute in un gioco, tuttavia non è possibile riprodurre il gioco stesso. yy Formati sottotitoli supportati Nome Estensione file Testo MPEG-4 time-based .ttxt XML SAMI .smi HTML 00:04:03 / 00:07:38 1/1 Movie 01.avi Formato SubRip .srt string-based SubViewer .sub string-based Micro DVD .sub o .txt string-based Nome dispositivo E Capitoli L Salta T Strumenti R Ritorna yy Formati video supportati Estensione file *.avi *.mkv *.asf *.wmv *.mp4 Contenitore AVI MKV ASF ASF MP4 *.3gp 3GPP *.vro VRO VOB *.mpg *.mpeg

3/27/2010 11:30:16 PM Funzioni avanzate Altre limitazioni ✎✎ NOTA xx In caso di problemi con i contenuti di un codec, il codec non verrà supportato. xx Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di riprodurlo correttamente. xx Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore al Fram/sec compatibile elencato nella tabella precedente. Decoder video

Supporta fino a H.264, Livello 4.1 H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD non sono supportati. XVID, MPEG4 SP, ASP: –– Inferiore a 1280 x 720: Max 60 frame –– Superiore a 1280 x 720: Max 30 frame Oltre GMC 2 non supportato. H.263 non supportato. Supportata solo la tecnologia Samsung Techwin MJEPG. Decoder audio

Supporta fino a WMA 7, 8, 9, STD WMA 9 PRO non supporta 2 canali oltre multicanale o audio "lossless" (privo di perdite). La velocità di campionamento WMA 22050Hz mono non è supportata. Riproduzione continua di filmati (Riprendi riprod.) Se si interrompe la riproduzione video, la riproduzione può essere ripresa in seguito a partire dal punto in cui è stata interrotta. ✎✎Premendo il tasto ENTERE durante la riproduzione di un file, è possibile esplorare le scene divise in 5 capitoli. ✎✎L’opzione Capitoli è disponibile solo per i video che supportano questa funzione.

1. Nella sezione elenco file, selezionare il filmato da riprodurre in

modo continuo premendo il tasto ◄ o ►.

2. Premere il tasto (Riproduci) / ENTERE

00:04:03 / 00:07:38 1/1 Movie 01.avi

3. Selezionare Ripr in continuo (Riprendi riproduzione) premendo il

tasto blu. La riproduzione del filmato inizierà dal punto di arresto precedente. ✎✎ Il tasto blu è disponibile solo quando si riavvia la riproduzione. Ripr in continuo Riprende la riproduzione dall’ultima scena visualizzata. ✎✎ Se la funzione Prom ripr cont. di un film è impostata su On nel menu Impostaz., comparirà un messaggio alla ripresa della riproduzione del filmato.

SUM B Ripetiz. sezione Ripr in continuo E Pausa L Salta T Strumenti Italiano BN68-02808HG-Ita.indb 40 3/27/2010 11:30:17 PM Riproduzione di musica

1. Premere il tasto ◄ o ► per selezionare Musica, quindi premere

ENTERE nel menu Media Play. Elenco

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

3. Premere ENTERE o il tasto (Riproduci).

–– Durante la riproduzione di musica è possibile eseguire ricerche utilizzando i tasti ◄ e ► estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer 01:10 / 04:02 –– I tasti (REW) e µ non sono attivi durante la riproduzione. ✎✎Visualizza solo i file con estensione MP3 e PCM. I file con altre I Love You Jhon 04 Funzioni avanzate Musica Music 4 No Singer Music 5 No Singer SUM E Pausa L Salta T Strumenti R Ritorna ✎✎Se il suono risulta anomalo durante la riproduzione di file MP3, regolare Equalizzatore nel menu Suono. (Un file MP3 sovramodulato può causare problemi audio.) ✎✎Selezionando i brani musicali desiderati, è possibile creare una cartella El. personale e riprodurne i file contenuti. Foto Visualizzazione di una foto (o di una proiezione di diapositive)

1. Premere il tasto ◄ o ► per selezionare Foto, quindi premere

Normal Image1024.jpg 1024x768 ENTERE nel menu Media Play.

2. Premere il tasto ◄/►/▲/▼ per selezionare la foto desiderata tra

quelle riportate in elenco.

3. Premere ENTERE o il tasto (Riproduci).

–– Quando si visualizza un elenco di foto, per iniziare la proiezione di diapositive premere il tasto (Riproduci) / ENTERE sul telecomando. –– Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file. SUM –– Durante la proiezione di diapositive, i file appaiono in sequenza a E Pausa L Preced./Succes partire da quello correntemente visualizzato. Impostando l’opzione Musica di sottofondo su On durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. La Modalità MdS non può essere modificata fino al completo caricamento della musica di sottofondo. 2010/2/1 3/15 T Strumenti R Ritorna

3/27/2010 11:30:19 PM Funzioni avanzate ¦¦ Riproduzione di più file Riproduzione di filmati/brani musicali/foto selezionati

1. Premere il tasto Giallo per selezionare il file desiderato tra quelli

riportati in elenco. Videos

2. Ripetere l’operazione per selezionare più file.

File 2 sel.nati /Movie 01.avi Movie 01.avi ✎✎ NOTA Movie 02.avi Jan.10.2010 Jan.10.2010 Movie 03.avi xx Il simbolo (c) comparirà a sinistra dei file selezionati. xx Per annullare una selezione, premere nuovamente li tasto giallo. xx Per deselezionare tutti i file selezionati, premere il tasto Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 09.avi Movie 10.avi Jan.10.2010 SUM Jan.10.2010 Movie 08.avi Jan.10.2010 TOOLS e selezionare Deselez tutto.

3. Premere il tasto TOOLS e selezionare Riproduci cont. selez.

Movie 04.avi Jan.10.2010 Movie 05.avi 1/1 Pagina Dispositivo Jan.10.2010 Seleziona Ordinam T Strumenti Riproduzione di un brani musicali/foto

1. Durante la visualizzazione dell’elenco dei file, posizionarsi su un

qualsiasi file del gruppo desiderato.

2. Premere il tasto TOOLS e selezionare Riproduci gruppo corrente

¦¦ Media Play Additional Function Ordinare l’elenco dei file Premere il tasto Blu nell’elenco dei file per ordinarli. Categoria Visual base Titolo Operazioni Mostra l’intera cartella. E' possibile visualizzare la foto selezionando la cartella. Ordina e mostra i titoli dei filmati in ordine di Simbolo/numerico/ alfabetico/speciale. Mostra e visualizza il file in base alle preferenze. E' possibile cambiare le preferenze dei file conteuti nella sezione elenco file usando il tasto verde Ordina e visualizza i file in base alla data più recente. Più recenti Meno recenti Ordina e visualizza i file in base alla data meno recente. Ordina i brani musicali per artista in ordine alfabetico. Artista Ordina i brani musicali per album in ordine alfabetico. Album Ordina i brani musicali per genere musicale. Genere Ordina i brani musicali in base all'atmosfera. È possibile Atmosfera cambiare le informazioni relative all'atmosfera musicale. Ordina e visualizza i file in base al mese. Li ordina solo in base al Mensile mese (da gennaio a dicembre) indipendentemente dall'anno. Ordina e visualizza le foto per settimana. Le ordina solo in base Settiman alla settimana (da Lun. a Dom.) indipendentemente dall’anno. Preferenze Canale

Ordina i file registrati in base al nome del canale. Registrazione: TV Video Musica Foto

Italiano BN68-02808HG-Ita.indb 42 3/27/2010 11:30:21 PM Durante la riproduzione di un file, premere TOOLS. Registrazione: TV Video Titolo Categoria E' possibile spostare l'altro file direttamente. Operazioni

Musica Foto Modalità Ripeti E’ possibile riprodurre ripetutamente i film o brani musicali.

Formato immagine (Modalità 1 / Modalità 2 / Nativa) E' possibile regolare la dimensione dell'immagine in base alle proprie preferenze.

Impostazioni immagine E' possibile regolare l'impostazione dell'immagine. (P. 16~21)

Impostazioni audio E' possibile regolare l'impostazione dell'audio. (P. 21, 22)

Impostazione sottotitoli E' possibile riprodurre il videos con i Sottotitoli. Questa modalità funziona solo se il nome del file dei sottotitoli è uguale a quello del videos.

Audio E’ possibile guardare video in una delle lingue supportate. La funzione è attiva solo quando vengono riprodotti file stream che supportano formati audio multipli.

Descrizione Audio E’ possibile regolare la descrizione audio (P. 22).

Arresta proiezione diapositive / Avvia proiezione diapositive E' possibile avviare una Proiezione diapositive Velocità slide show Durante la proiezione diapositive è possibile selezionare la velocità di proiezione.

Effetto slide show E’ possibile impostare vari effetti da applicare alla proiezione delle diapositive.

Musica di sottof Durante la proiezione diapositive è possibile impostare la musica di sottofondo desiderata.

Zoom E' possibile ingrandire le immagini a pieno schermo.

Ruota E' possibile ruotare le immagini a pieno schermo.

Sfondo Home E’ possibile spostare il file sul desktop Media Play. Informazioni E' possibile visualizzare le informazioni dettagliate sul file riprodotto.

04 Funzioni avanzate Opzioni riproduzione Video/Musica/Foto

Impostazioni Uso del menu Impostazione ■■ Impostazione sfondo: Selezionare questa opzione per visualizzare lo sfondo desiderato. ■■ Prom ripr cont. di un film (On / Off) (Riproduci continuamente): Selezionare questa opzione per visualizzare il messaggio di aiuto a comparsa per la riproduzione continua del filmato. ■■ Ottieni codice registrazione DivX® VOD: Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata. ✎✎ Per ulteriori informazioni su VOD DivX , visitare il sito www.DivX.com.

■■ Ottieni codice disattivazione DivX VOD: Se DivX® VOD non è registrato, viene visualizzato il codice di disattivazione della registrazione. Se si esegue questa funzione con codice DivX® VOD registrato, la registrazione DivX® VOD corrente viene disattivata.

■■ Informazioni: Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato. Italiano BN68-02808HG-Ita.indb 43

3/27/2010 11:30:21 PM Funzioni avanzate Anynet+ Che cos’è Anynet+? t Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per collegare un sistema Home Theatre

Home Theater Cavo ottico Dispositivo Anynet+ 1 Dispositivo Anynet+ 2, 3, 4 Cavo HDMI Cavo HDMI

1. Collegare la porta HDMI IN (1(DVI), 2(ARC), 3 o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+

corrispondente tramite un cavo HDMI. 2. Collegare la porta HDMI IN del sistema Home Theater alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ✎✎NOTA xx Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all’ingresso Digital Audio del sistema Home Theatre. xx La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. xx Se si opta per una connessione di questo genere, la presa ottica permette l’uscita di soli 2 canali audio. In questo modo sarà possibile sentire l’audio solo dagli altoparlanti frontali sinistro e destro del sistema Home Theatre e dal subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet+ 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. xx Collegare solo un sistema Home Theatre. xx E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. xx Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. xx Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo.

Italiano BN68-02808HG-Ita.indb 44 3/27/2010 11:30:22 PM Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi (nome_dispositivo) MENU (nome_dispositivo) INFO Registrazione: (*registratore) Interrompi registrazione: (*registratore) Ricevitore Descrizione La modalità Anynet+ passa alla modalità di trasmissione TV. Visualizza l'elenco dei dispositivi Anynet+. Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Mostra il menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Registrazione: (*registratore) Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) 04 Funzioni avanzate Menu Anynet+ Interrompe la registrazione. L’audio viene riprodotto attraverso il ricevitore. Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). ¦¦ Configurazione di Anynet+ ■■ Impostazione Anynet+ (HDMI-CEC) (Off / On): Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su On. Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.

Spegnimento auto (No / Sì): Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+.

✎✎ Un dispositivo esterno potrebbe spegnersi anche durante una registrazione. ¦¦ Passaggio da un dispositivo Anynet+ all’altro

1. Vengono elencati tutti i dispositivi Anynet+ collegati al televisore.

✎✎ Se non si individua il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi.

2. Selezionare un dispositivo e premere ENTERE. Il dispositivo selezionato viene attivato.

Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu Applicazione comparirà il menu Elenco dispositivi.

xx Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. xx Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. ¦¦ Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo.

1. Selezionare Registrazione.

✎✎ Se vi sono più di due dispositivi di registrazione xx Se sono collegati più dispositivi di registrazione, questi vengono elencati. Selezionare un dispositivo di registrazione in Elenco dispositivi. ✎✎ Se il dispositivo di registrazione non è visualizzato, selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi.

2. Premere EXIT per uscire.

E’ possibile registrare il segnale proveniente da una sorgente selezionando Registrazione: (nome_dispositivo). Premendo il tasto (REC) si eseguirà la registrazione del programma visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell’utente del dispositivo di registrazione utilizzato. Italiano

BN68-02808HG-Ita.indb 45 3/27/2010 11:30:23 PM Funzioni avanzate ¦¦ Ascolto tramite il ricevitore È possibile ascoltare l’audio tramite un ricevitore (per es. un Home Theatre) anzichè dagli altoparlanti del televisore.

1. Selezionare Ricevitore e impostarlo su On.

2. Premere EXIT per uscire.

Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. Il ricevitore è operativo solo se è collegata in modo appropriato la porta Optical In del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. Quando il ricevitore (per es. un home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (antenna), invia l’audio a 5.1 canali al ricevitore. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore.

✎✎NOTA xx E’ possibile controllare i dispositivi Anynet+ solo mediante telecomando e non con i tasti del televisore. del televisore potrebbe non funzionare. In questo caso, selezionare xx In determinate condizioni, il telecomando nuovamente il dispositivo Anynet . xx Le funzioni Anynet+ non sono attive con prodotti di altre marche. Uso della funzione ARC E’ possibile ascoltare l’audio attraverso un ricevitore collegato mediante cavo HDMI, senza la necessità di utilizzare un cavo ottico separato.

1. Selezionare Ricevitore e impostarlo su On.

2. Premere EXIT per uscire.

✎✎Per utilizzare la funzione ARC, collegare alla porta HDMI IN 2 (ARC) un ricevitore in grado di supportare le funzioni HDMI-CEC e ARC. ✎✎Per disattivare la funzione ARC, impostare il Ricevitore su Off. Anche se il televisore trasmette il segnale ARC in modo continuo, la ricezione del segnale da parte del ricevitore verrà bloccata.

Italiano BN68-02808HG-Ita.indb 46 3/27/2010 11:30:23 PM Problema Anynet+ non funziona. Possibile soluzione

Desidero avviare Anynet+.

Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+. Collegare un solo ricevitore (Home Theatre). Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente. Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet+. Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+. Verificare che il telecomando del televisore sia in modalità TV. Verificare se il telecomando è esclusivo per il dispositivo Anynet+. In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play o Plug & Play (Impostazione iniziale) ecc.) Quando si collega o si rimuove il cavo HDMI eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on. Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostata su On nel menu di impostazione di Anynet+. Premere il tasto TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato. Desidera uscire da Anynet+.

Selezionare Visualizza TV nel menu Anynet+. Premere SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. Premere P / >/< e PRE-CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Sullo schermo viene visualizzato il messaggio ‘Collegamento a un dispositivo Anynet+ in corso...

Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione. Utilizzare il telecomando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. Il dispositivo Anynet+ non funziona.

Non è possibile riprodurre contenuti mentre è in corso la funzione Plug & Play (Impostazione iniziale). Lo schermo del dispositivo esterno non appare.

Controllare se il dispositivo supporta le funzioni di Anynet+. Controllare se il cavo HDMI è collegato correttamente. Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+. Cercare nuovamente dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.

Il programma TV non può essere registrato.

Verificare se la porta dell’antenna sul dispositivo di registrazione è correttamente collegata. L’audio del televisore non viene riprodotto attraverso il ricevitore.

Collegare il televisore e il ricevitore mediante il cavo ottico. La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. Italiano BN68-02808HG-Ita.indb 47 04 Funzioni avanzate ¦¦ Risoluzione dei problemi con Anynet+

3/27/2010 11:30:23 PM Funzioni avanzate Internet@TV ¦¦ Guida introduttiva di Internet@TV Raccomandato Internet@TV fornisce alcuni utili e interessanti contenuti e servizi direttamente dal web al televisore. Applicazioni personali Samsung Apps dal giorno 1/1 Impostaz.

Login B Segna come Preferito D Ordina per R Ritorna ✎✎NOTA xx Configurare le impostazioni di rete prima di usare Internet@TV. Per maggiori informazioni vedere “Connessione di rete” (P. 28). xx Le font di caratteri contenute all’interno dei contenuti del provider non vengono visualizzate correttamente. xx Talvolta possono verificarsi tempi di risposta e/o interruzioni a causa delle condizioni della rete. xx In base alla regione, il servizio applicazione potrebbe essere supportato solo in lingua inglese. xx Questa funzione non è disponibile in tutti i paesi xx Se si riscontrano problemi con un applicazione, contattare il fornitore del contenuto. xx In base alle circostanze correlate al fornitore dei contenuti, l’aggiornamento di una applicazione o l’applicazione stessa potrebbero essere discontinui. xx In base alle normative vigenti nel proprio paese, alcune applicazioni possono avere un servizio limitato o non supportato. Visualizzazione a schermo Raccomandato Schermo TV: Visualizza il canale corrente. Applicazioni personali dal giorno 1/1 Informazioni: Visualizza avvisi, nuove applicazioni e pubblicità offerti da Samsung. Servizio applicazione: E’ possibile utilizzare vari servizi forniti da Samsung. Applicazioni consigliate: Visualizza il servizio consigliato da Samsung. Non è possibile aggiungere o eliminare un servizio in questo Applicazioni scaricate: Visualizza le applicazioni scaricate tramite Samsung Apps. Samsung Apps Impostaz Login Internet@TV Impostazioni: Modifi care e confi gurare applicazioni e impostazioni Internet@TV.

Segna come Preferito Ordina per R Ritorna Controlli : Rosso (Login): Accesso a Internet@TV.

• B Verde (Segna come Preferito): Contrassegnare un applicazione come preferito. Blu (Ordina per): Ordinare gli applicazione.
• R Ritorna: Per tornare al menu precedente. ✎✎I tasti colorati possono funzionare in modo diverso in base all’applicazione.

Italiano BN68-02808HG-Ita.indb 48 3/27/2010 11:30:25 PM Per un applicazione dotato di più categorie, usare ◄ e ► per accedere alle varie categorie. Login

admin Account utente: Autoeseg Ticker (Off / On): Abilita/Disabilita l’esecuzione automatica del ticker all’accensione del televisore. L’applicazione Ticker fornisce informazioni utili attraverso notiziari, meteo e borse valori. E’ necessario scaricare l’applicazione Ticker su Internet@TV per utilizzare questa funzione. ✎✎ In base al paese, l’applicazione Ticker potrebbe Password: offrire un servizio diverso o non essere supportata. Crea [0~9] Immetti PIN R Annulla ✎✎Per una più completa esperienza con un applicazione, registrarsi e accedere al proprio account. ✎✎Per istruzioni sulla creazione di un account, vedere Configurazione di Internet@TV → Internet@TV ID

1. Premere il tasto rosso nella homepage di Internet@TV.

2. Selezionare Account utente desiderato, quindi premere

ENTERE. Servizio legato al canale (Off / On): Alcuni canali supportano gli application come servizio dati internet, permettendo l’accesso al servizio Internet durante la visione del televisore. Disponibile solo se supportata dall’emittente.

Reset: Ripristina Internet@TV alle impostazioni di fabbrica. Modifica la password per l’opzione Blocco servizio La password predefinita è “0-0-0-0.”

✎✎ Nel caso si sia dimenticata la password, premere i tasti del telecomando nella sequenza seguente per ripristinare la password predefinita su “0-00-0”: POWER (off) → MUTE → 8 → 2 → 4 → POWER (on). ✎✎ Se s i desidera creare un account, premere il tasto Rosso quindi creare l’account quando viene visualizzata la finestra OSD.

3. Digitare la Password.

✎✎ Al termine del login, sullo schermo verrà ■■ Internet@TV ID ¦¦ Configurazione di Internet@TV E’ possibile utilizzare questo menu durante la creazione e l’eliminazione dell’account. E’ possibile controllare il proprio account e le informazioni relative all’account del sito del contenuto. L’account è valido solo per internet@TV. Impostaz. Crea: Crea un account e lo collega agli application del servizio application. NOTA visualizzato l’Account utente.

Creare ID e configurare le impostazioni di Internet@TV in questa schermata. Evidenziare le impostazioni usando i tasti ▲ e ▼ quindi premere ENTERE Impostaz

• Servizio legato al canale : Off

• Proprietà 04 Funzioni avanzate ■■ Impost sistema Login account

• Modifica la password per l’opzione Blocco servizio
• Reset xx E’ possibile creare un massimo di 10 account. xx Il numero massimo di caratteri è 8. Gestione –– Sito serviz: Registrare le informazioni di login per i siti dei servizi quali ad esempio YouTube. –– Cambia password: Cambia la password dell’account. –– Elimina: Elimina l’account ■■ Service Manager: Delete and lock applications installed to Internet@TV. Blocco: Blocca application R Ritorna ✎✎ L’accesso a un application bloccato richiede una password. Elimina: Elimina widget ■■ Proprietà: Visualizza le informazioni di Internet@ TV. Usare l’opzione Controlla la velocità della connessione Internet per testare la connessione alla rete. Italiano BN68-02808HG-Ita.indb 49

3/27/2010 11:30:27 PM Funzioni avanzate ¦¦ Uso del servizio Internet@TV Uso di Samsung Apps per categoria Samsung Apps Samsung Apps consente di scaricare applicazioni da utilizzare su dispositivi Samsung TV/AV. Gli utenti possono godere di una varietà di contenuti quali video, musica, foto, giochi, informazioni utili e molto altro ancora utilizzando le applicazioni scaricate. Ulteriori applicazioni saranno disponibili in seguito. Samsung AppS Novità! Video Sport Raccomand. Più scaricate Più recenti YouTube You Tube Nome Gratuito TV store Test User002 Giochi Lifestyle Dettaglio Altro Pag. person. Guida

Ordina per R Ritorna ✎✎Usare i tasti colorati in Samsung Apps. Sono disponibili le seguenti categorie: yy Novità: Visualizza le applicazioni registrate più di recente. yy Video: Visualizza vari media che trasmettono film, show televisivi e brevi filmati. yy Sport: Visualizza vari media sportivi che offrono informazioni sulle partite/sugli incontri, immagini e brevi filmati. yy Giochi: Visualizza vari giochi quali sudoku e scacchi. yy Lifestyle: Include vari servizi multimediali che offrono musica, strumenti per la gestione delle fotografie e social network come Facebook e Twitter. yy Dettaglio: Include vari servizi informativi quali notiziari, quotazioni azionarie e previsioni meteo. yy Altro: Include altri servizi di varia natura. yy Pag. person.: Con Pag. person., è possibile avere informazioni dettagliate sulle applicazioni già installate, oppure visionare l’elenco dei contenuti scaricati e molto altro ancora. Consente inoltre di rimuovere o bloccare le applicazioni selezionate. yy Guida: In caso di domande su Internet@TV, controllare prima di tutto questa sezione. xx Rosso (Login): Per accedere al servizio internet. xx B Verde (Vista miniature): Per cambiare la modalità di visualizzazione.

Blu (Ordina per): Per ordinare gli applicazioni in base a Raccomand., Più scaricate, Più recenti o Nome. xx R Ritorna: Passa al menu precedente.

Italiano BN68-02808HG-Ita.indb 50 3/27/2010 11:30:27 PM Messag / Media / ScreenShare ¦¦ Informazioni su AllShare AllShare collega il televisore e il cellulare Samsung / i dispositivi compatibili attraverso una rete. Sul televisore è possibile visualizzare le chiamate in arrivo, gli SMS e i promemoria impostati sul proprio cellulare. Inoltre, è possibile riprodurre contenuti multimediali compresi video, foto e musica memorizzati sul proprio cellulare o su altri dispositivi (per es il PC) e controllarli sul televisore mediante la rete. E’ anche possibile utilizzare il televisore per navigare in Internet attraverso il proprio cellulare. Mostra un elenco di cellulari o dispositivi connessi configurati con questo televisore per l’uso di Messag, Media, o della funzione ScreenShare. ✎✎La funzione Media è disponibile in tutti i dispositivi mobili che supportano AllShare. ■■ Ammesso / Negato: Permette/blocca il collegamento del cellulare. ■■ Elimina: Elimina il cellulare dall’elenco. ✎✎ Questa funzione elimina solo il nome del cellulare dall’elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe nuovamente comparire in elenco. ✎✎Per ulteriori informazioni visitare il sito “www.samsung. com” o chiamare il call center Samsung. I dispositivi mobili potrebbero necessitare di ulteriore software. Per maggiori informazioni, vedere la relativa guida dell’utente. ¦¦ Impostazione di AllShare 04 Funzioni avanzate AllShare Uso della funzione Messag Utilizzando questa funzione, è possibile visualizzare chiamate in arrivo, SMS e programmi impostati sul cellulare nella finestra degli allarmi durante la visione del televisore. ✎✎NOTA xx Per disabilitare la finestra degli allarmi, impostare Messag su Off in Impostazione di AllShare. Impostazione ■■ Messaggio (On / Off): Abilita o disabilita la funzione messaggi (per chiamate in entrata, SMS e promemoria impostati sul proprio cellulare). ■■ Media (On / Off): Attiva o disattiva la funzione media. Quando la funzione media è attiva, riproduce video, foto e musica da un cellulare o altro dispositivo che supporti AllShare. ■■ ScreenShare (On / Off): Attiva o disattiva la funzione ScreenShare per l’uso di un cellulare come un telecomando. ■■ Nome TV: Imposta il nome del televisore in modo che sia possibile individuarlo rapidamente su un cellulare. ✎✎ Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). AllShare™ 3/7 Impostazione Impostazione Messaggio : On Messaggio Media : On Media ScreenShare : On ScreenShare Nome TV : TV domestico xx Se è selezionato OK, o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. xx La finestra degli allarmi può essere visualizzata durante l’uso di alcune applicazioni quali Media Play e altre. Per visualizzare il contenuto di un messaggio, passare alla modalità di visione TV. xx Quando un messaggio di un cellulare sconosciuto viene visualizzato, selezionare il cellulare nel menu messaggi in AllShare quindi selezionare Negato per bloccare il telefono. Visualizzazione messaggi Se arriva un nuovo SMS mentre si guarda il televisore, viene visualizzato nella finestra degli allarmi. Cliccando sul tasto OK, verrà visualizzato il contenuto del messaggio. E’ possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare.

✎✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. E Seleziona R Ritorna e Esci Impostazione R Ritorna Italiano BN68-02808HG-Ita.indb 51

3/27/2010 11:30:28 PM Funzioni avanzate Allarme chiamata in arrivo Uso della funzione ScreenShare Se arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi. Mediante ScreenShare, è possibile ricercare vari contenuti web forniti attraverso il cellulare. Ad esempio, l’immagine sotto visualizza una pagina di accesso per i contenuti provenienti da un cellulare. E’ possibile leggere i vari file contenuti nel cellulare e visualizzare la rubrica e il calendario sul televisore. Inoltre, dalla rubrica è possibile effettuare una chiamata o inviare un SMS. Allarme programma Mentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. ✎✎ E’ possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare. ✎✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l’utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i contenuti multimediali non vengono visualizzati ✎✎NOTA xx Sui cellulari Samsung, è necessario installare la funzione ScreenShare ed eseguire l’applicazione di supporto; a questo punto è possibile utilizzare la funzione ScreenShare. xx I tasti disponibili sul telecomando possono variare per ogni pagina xx Doc Viewer consente di leggere file in formato doc, senza poterli modificare. xx La schermata visualizzata può differire in base al dispositivo collegato. My Mobile ✎✎NOTA xx Se la funzione Media viene eseguita per la prima volta, viene visualizzata una finestra di avvertenza. Premendo ENTERE per selezionare Consent, sarà possibile utilizzare la funzione Media sul dispositivo selezionato. ““Disp sconosciuto 0” sta chiedendo l’autorizzazione a riprodurre il file multimediale. Per consentire la riproduzione del file multimediale nel proprio dispositivo, premere “Consent”, altrimenti premere “Nega”. È inoltre possibile modificare l’impostazione (o resettare) questa funzione in “AllShare™ Impostazione”. Avvertenza: il dispositivo è connesso a una rete non protetta o sconosciuta; potrebbero essere riprodotti contenuti indesiderati o inappropriati. Se non si è certi dell’identità della rete o dell’idoneità dei contenuti, si raccomanda di non “Consent” la richiesta di riproduzione. Consent Nega xx Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Off nel menu impostazione di AllShare. Contacts Calendar Doc Viewer E Seleziona Ritorna Uso del cellulare Samsung come telecomando TV Prima di utilizzare questa funzione è necessario effettuare il collegamento a un cellulare Samsung in grado di supportare le funzioni ScreenShare. Durante il controllo del televisore con il cellulare, solo i tasti POWER, Y, P</> e MUTE sono supportati. ✎✎Anche premendo un tasto di controllo (per cambiare canale o regolare il volume) sul cellulare, il valore aumenterà o diminuirà solo di una unità. xx I contenuti possono non essere riprodotti sul televisore a seconda della risoluzione e del formato. xx I tasti ENTERE e ◄ / ► potrebbero non funzionare a seconda del tipo di contenuto multimediale riprodotto. xx Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. xx Per riprodurre contenuti multimediali dal proprio PC, selezionare l’icona del PC nella schermata principale di AllShare. Il menu Media Play del televisore cambia automaticamente. Per maggiori informazioni vedere “Media Play” (P. 35).

Italiano BN68-02808HG-Ita.indb 52 3/27/2010 11:30:29 PM Altre informazioni La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. ✎✎E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

/ (Teletext on/mix/off): 2 (pagina su) Visualizza la 7 pagina successiva del Teletext. Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisca il servizio. Premere il tasto due volte per sovrapporre la modalità Teletext alla trasmissione corrente. Premerlo di nuovo per uscire dalla modalità Teletext.

8 (salva): Memorizza le pagine del Teletext. 4 (formato): Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 9 (mantieni): Consente di mantenere visualizzata una pagina, se collegata a più pagine secondarie che scorrono automaticamente. Premere nuovamente il tasto per riprendere la visualizzazione.

3 (pagina giù) Visualizza la 8 pagina precedente del Teletext.

(indice): In modalità Teletext, 9 premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti).

0 (modalità): Premere questo tasto

per selezionare la modalità Teletext (LIST/FLOF). Premendo questo tasto in modalità LIST, si attiva la modalità di salvataggio Elenco. In modalità salvataggio Elenco, è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza)

05 Altre informazioni Funzione Teletext dei canali analogici

(mostra): Consente di 0 visualizzare eventuale testo nascosto (le risposte ai quiz, per esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 7 (annulla): Utilizzato per ! visualizzare le stazioni emittenti durante la ricerca di una pagina. Tasti colorati (rosso/verde/ @ giallo/blu): Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto del colore corrispondente a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. 1 (pagina secondaria) Visualizza la pagina secondaria disponibile. Le pagine Teletext sono organizzate in base a sei categorie: Parte Indice Parte Contents Indice

Numero della pagina selezionata.

Identità della stazione emittente.

Numero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Informazioni FASTEXT. Italiano BN68-02808HG-Ita.indb 53

3/27/2010 11:30:29 PM Altre informazioni Installazione del supporto a parete Montaggio della staffa preforata Durante l’installazione del televisore a parete, collegare la staffa alla parte che collega il piedistallo come mostrato nella figura. Staffa preforata Preparazione per l’installazione di un supporto a parete (per televisori da 46 ~ 55 pollici) Per installare un supporto a parete di un altra marca, utilizzare un anello di ritenuta. ¦¦ Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il montaggio della staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente.

Italiano BN68-02808HG-Ita.indb 54 3/27/2010 11:30:30 PM ✎✎Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente. Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali. ✎✎NOTA xx Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. xx Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di montaggio a parete. xx All’acquisto di un kit di montaggio a parete, verrà fornita la guida all’installazione e tutte le parti necessarie per il 05 Altre informazioni Specifiche del kit di montaggio a parete (VESA) montaggio. xx Non utilizzare viti di dimensioni diverse da quelle standard poiché potrebbero danneggiare l’interno del televisore. xx Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche. xx Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente rischio di lesioni. Samsung non può essere ritenuta responsabile per tali incidenti. xx Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di montaggio a parete non conformi allo standard VESA o l’utente non segua le istruzioni di installazione fornite. xx Non superare i 15 gradi di inclinazione durante il montaggio del televisore. Famiglia prodotto LCD-TV pollici Spec. VESA (A * B) Standard Screw 19~22 75 X 75 100 X 100

Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche Assemblaggio dei cavi Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente. Fermacavi Italiano BN68-02808HG-Ita.indb 55

3/27/2010 11:30:31 PM Altre informazioni Blocco antifurto Kensington Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington.

✎✎Trovare l’icona “K” sul retro del televisore. L’alloggiamento del blocco

Kensington si trova di fianco all’icona “K”.

1. Inserire il dispositivo nello slot Kensington sul TV LCD 1 e ruotarlo nella

direzione di blocco 2. <Opzionale>

2. Collegare il cavo del blocco Kensington.3.

3. Fissare il blocco Kensington a un tavolo o a un oggetto fisso pesante.

✎✎Il dispositivo di blocco è in vendita separatamente. ✎✎La posizione del blocco Kensington può variare a seconda del modello. Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. ¦¦ Per evitare una eventuale caduta del televisore

1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio

siano ben serrate. ✎✎ A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. ✎✎ Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

2. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle

nei ganci, quindi avvitarle nuovamente al televisore. ✎✎ Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate. ✎✎ Specifiche delle viti xx Per un 30 ~ 40 pollici: M6 xx Per un 46 ~ 55 pollici: M8

3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando

un cavo resistente, quindi legarlo strettamente. ✎✎ NOTA xx Installare il televisore il più possibile vicino alla parete in modo Parete che non possa cadere all’indietro. xx Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. xx Slegare il cavo prima di spostare il televisore.

4. Accertarsi che tutte le connessioni siano adeguatamente fissate.

Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.

Italiano BN68-02808HG-Ita.indb 56 3/27/2010 11:30:32 PM In caso di domande sul funzionamento del televisore, consultare per prima cosa l’elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. Problemi Soluzioni e spiegazioni Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova. (accedere a MENU - Supporto - Auto diagnosi - Test immagine) (P. 25) Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale. La qualità dell'immagine non sembra all'altezza di quella vista in negozio.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Se si possiede un ricevitore via cavo/set top box analogico passare ad uno digitale. Usare i cavi HDMI o Component per ottenere una qualità delle immagini HD (high definition). Abbonato servizi cavo/satellite: Provare le stazioni HD dal channel line up. Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico. ✎✎ Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati. Regolare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p. Guardare il televisore alla distanza minima raccomandata, basata sulla dimensione dello schermo e la definizione del segnale visualizzato. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore. L’uso di telefoni cellulari vicino al televisore (fino a 1 m) può causare disturbi nella trasmissione di immagini in modalità analogica o digitale. I colori sono errati o mancano.

Se si sta utilizzando una connessione component, verificare che i cavi component siano collegati alla porte appropriate. Collegamenti errati o instabili possono causare problemi di colori o schermate vuote. Colori o luminosità deboli.

Regolare le opzioni Immagine nel menu TV. (accedere alla modalità Immagine / Colore / Luminosità / Nitidezza) (P. 16). Regolare l'opzione Risp. energia nel menu TV. (accedere a MENU - Immagine - Soluzione Eco Risp. energia) (P. 16) Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (selezionare MENU Immagine - Reset immagine) (P. 21).

Si nota una linea punteggiata sul bordo dello schermo.

Se la dimensione dell'immagine è impostata su Adatta a schermo, modificarla selezionando 16:9. (P. 17) Cambiare la risoluzione del ricevitore via cavo/satellitare. L'immagine è in bianco e nero.

Se si sta usando un ingresso composito AV, collegare il cavo video (giallo) alla porta verde dell'ingresso component 1 del televisore. Nel cambiare i canali, l'immagine viene fermata, distorta o ritardata.

Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti. Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p.

Qualità audio Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato. (accedere a MENU - Supporto - Auto diagnosi - Test audio) (P. 25) Se l'audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale. L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo.

Verificare il volume del dispositivo esterno collegato al televisore. L'immagine è buona ma l'audio è escluso.

Impostare l'opzione Seleziona altoparlante su Altoparlante TV nel menu Suono. (P. 22) Se si sta usando un dispositivo esterno, accertarsi che i cavi audio siano collegati alle porte di ingresso audio del televisore. Se si sta usando un dispositivo esterno, verificare l'opzione di uscita audio del dispositivo (per es. potrebbe risultare necessario cambiare l'opzione audio del ricevitore via cavo su HDMI in caso di una HDMI collegata al televisore). Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato. Se il televisore è dotato di una porta per le cuffie, verificare che non vi sia un dispositivo ad essa collegato.

Gli altoparlanti emettono un rumore anomalo.

Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio. Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Italiano BN68-02808HG-Ita.indb 57 05 Altre informazioni Risoluzione dei problemi

3/27/2010 11:30:32 PM Altre informazioni Problemi Il televisore non si accende. Soluzioni e spiegazioni

Il televisore si spegne automaticamente.

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Accertarsi che la presa a muro sia funzionante. Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata. Verificare che l'opzione Timer stand-by sia impostata su Off nel Menu Impostazione. (P. 23) Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Durante la visione del televisore mediante connessione via antenna o cavo, l'apparecchio si spegnerà dopo 10 ~ 15 minuti di mancanza di segnale. Nessuna immagine, video spento Nessuna immagine/video.

Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni). Impostare le uscite video dei dispositivi esterni (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano agli ingressi del televisore. Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore. Verificare che i dispositivi collegati siano accesi. Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV. Connessione RF (Cavo/Antenna) Il televisore non riceve tutti i canali.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Verificare che il cavo dell'antenna sia correttamente collegato. Provare a impostare Plug & Play (Impostazione iniziale) per aggiungere i canali disponibili all'elenco canali. Accedere a MENU - Impostazione - Plug & Play (Impostazione iniziale) e attendere la memorizzazione di tutti i canali disponibili (P. 7). Verificare che l'antenna sia posizionata correttamente. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Connessione PC Viene visualizzato il messaggio "Modo non supportato".

Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. (P. 27) “PC” viene sempre riportato nell'elenco delle sorgenti anche quando non risulta collegato alcun PC.

E' normale; nell'elenco sorgenti, “PC” risulta sempre evidenziato anche quando non è collegato alcun PC. Il video è buono ma l’audio è escluso.

Se si sta utilizzando una connessione HDMI, verificare le impostazioni di uscita audio del PC.

Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung. Verificare che la Connessione di rete sia impostata su Wireless (P. 30). Verificare che il televisore sia collegato a un router IP wireless.

I canali HD riporteranno barre scure verticali su entrambi i lati dello schermo durante la visualizzazione di contenuti SD (4:3). Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo. Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo. Connessione di rete (in base al modello) Mancata connessione di rete wireless. Altri L'immagine non rimane visualizzata a pieno schermo.

Il telecomando non funziona.

Sostituire le pile del telecomando prestando attenzione a rispettare le polarità (+/–). Pulire la finestra di trasmissione del sensore sul telecomando. Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Il telecomando del ricevitore via cavo/ satellitare non riesce ad accendere o spegnere il televisore o a regolare il volume.

Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Viene visualizzato il messaggio "Modo non supportato".

Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Vedere le impostazioni della risoluzione a pagina 26 di questo manuale. Si avverte un odore di plastica provenire dal televisore.

Ciò è normale e l'odore svanirà nel corso del tempo. Le Informazioni sul segnale del televisore non sono disponibili nel menu Test auto diagnosi.

Questa funzione è disponibile solo con canali digitali e connessione antenna / RF / Coax. (P. 25) Il televisore è inclinato su un lato.

Rimuovere il piedistallo dal televisore quindi rimontarlo. Il menu dei canali è in colore grigio. (non disponibile)

Il menu Canale è disponibile solo se è selezionato il televisore come sorgente.

Italiano BN68-02808HG-Ita.indb 58 3/27/2010 11:30:33 PM Soluzioni e spiegazioni Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play (Impostazione iniziale). Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU → Impostazione → Plug & Play (Impostazione iniziale) → ENTERE (P. 7). Perdita intermittente di segnale audio o video.

Verificare le connessioni e ricollegare i cavi. La perdita del segnale audio o video può essere causata dall'uso di cavi eccessivamente rigidi o spessi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Osservando da vicino il bordo della cornice del televisore si notano delle piccole particelle.

Ciò non costituisce un difetto ma fa parte del design del prodotto. Il menu PIP non è disponibile.

La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component (P. 25). Sullo schermo compare Il messaggio “Segnale criptato” o “Segnale debole/ Nessun segnale”.

Se si sta utilizzando un modulo CAM CARD (CI/CI+), verificare che sia installato nell'alloggiamento common interface. Se il problema persiste, estrarre il modulo CAM CARD dal televisore e reinserirlo. E' stato spento il televisore 45 minuti fa, e il televisore si è riacceso.

Ciò è normale. Il televisore è dotato della funzione OTA (Over The Aerial) per eseguire automaticamente la funzione di aggiornamento del firmware scaricato durante la visione del televisore. Vi sono ricorrenti problemi di immagine/suoni.

Verificare e modificare il segnale/la sorgente. E' possibile che si verifichi una reazione tra la gomma della base del piedistallo e la superficie di alcuni mobili.

Al fine di evitare tale situazione, montare piedini di feltro su qualunque superficie del televisore possa entrare in contatto con il mobile.

✎✎Design e specifiche sono soggetti a modifiche senza preavviso. ✎✎Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

Aggiornamento software AllShare Altoparlante est Altoparlante TV Amplificazione Antenna Anynet+ Audio Out Auto diagnosi

Batterie Bilan bianco Bilanciamento Blocco

Impostazione rete Incarnato Indicatore di alimentazione Informazioni sul segnale Internet@TV

Caldo Cambia PIN Collegamento di un dispositivo audio Collegamento a un PC Component Connessione di rete Contrasto Dinamico Cuffie

Elenco sorgenti EPG Equalizzatore

Fermacavi Formato immagine Foto Frequenza

Media Play Melodia Modalità Ripeti Modalità Standby Modifica dei canali Modifica Nome Musica Musica di sottof 4, 55 17, 43

Scorrere Seleziona altoparlante Seleziona tutto Sensore Eco Simbolo Sintonia fine Sottotitoli Specifiche Staffa preforata Strumenti Supporto a parete

Tasto ON/OFF Telecomando Timer Timer stand-by Titolo Tonalità nero Toni colore Trasparenza menu

Password PIP Plug & Play Posizione di installazione Proiezione di diapositive Registrazione Regolazione auto RGB Risoluzione dei problemi Ricevitore Riproduzione Video Risoluzione ottimale Risp. energia Ruota

USB 26, 35 Usare Vis. canali Uso dei Canali Preferiti Uso di Vista programmazione

Italiano BN68-02808HG-Ita.indb 61 05 Altre informazioni Indice

3/27/2010 11:30:34 PM Altre informazioni Schema blocco

Italiano BN68-02808HG-Ita.indb 62 3/27/2010 11:30:35 PM Questa pagina è stata lasciata intenzionalmente bianca. BN68-02808HG-Ita.indb 63 3/27/2010 11:30:35 PM
