MANUALE UTENTE LE40C579J1S SAMSUNG

3/12/2010 1:51:37 PM Cette page est laissée intentionnellement vierge. BN68-02791ADH_LPRFre.indb 50 3/8/2010 5:23:49 PM Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso. Avviso relativo alla trasmissione TV digitale

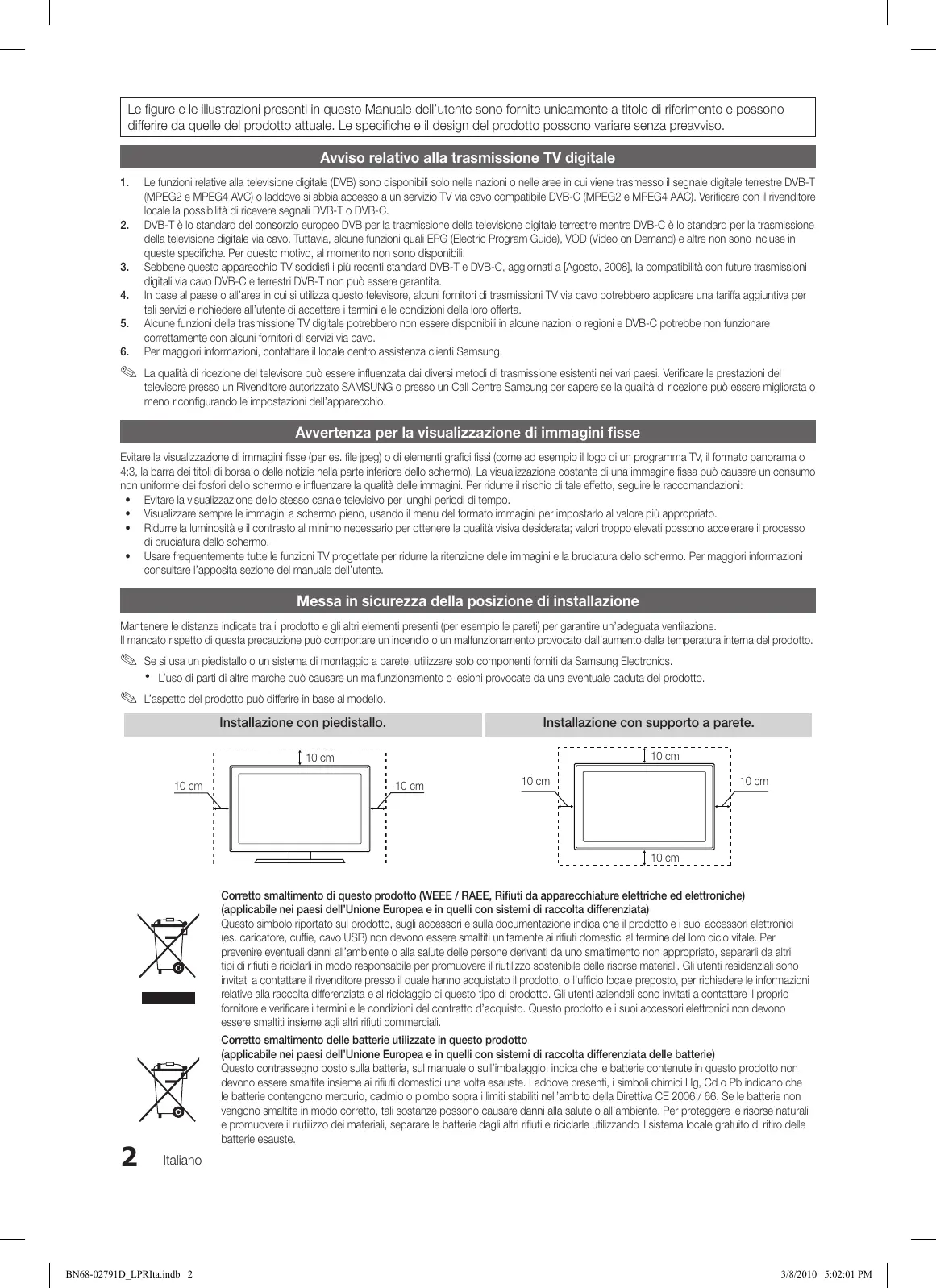

Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T o DVB-C. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electric Program Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non sono disponibili. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita. In base al paese o all’area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi e richiedere all’utente di accettare i termini e le condizioni della loro offerta. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung. ✎✎ La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell’apparecchio. Avvertenza per la visualizzazione di immagini fisse Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato panorama o 4:3, la barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo). La visualizzazione costante di una immagine fissa può causare un consumo non uniforme dei fosfori dello schermo e influenzare la qualità delle immagini. Per ridurre il rischio di tale effetto, seguire le raccomandazioni:

• Evitare la visualizzazione dello stesso canale televisivo per lunghi periodi di tempo.
• Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.
• Ridurre la luminosità e il contrasto al minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono accelerare il processo di bruciatura dello schermo.
• Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori informazioni consultare l’apposita sezione del manuale dell’utente. Messa in sicurezza della posizione di installazione Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione. Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall’aumento della temperatura interna del prodotto. ✎✎ Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics. xx L’uso di parti di altre marche può causare un malfunzionamento o lesioni provocate da una eventuale caduta del prodotto. ✎✎ L’aspetto del prodotto può differire in base al modello. Installazione con piedistallo. Installazione con supporto a parete. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Corretto smaltimento di questo prodotto (WEEE / RAEE, Rifiuti da apparecchiature elettriche ed elettroniche) (applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata) Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (es. caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali danni all’ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso il quale hanno acquistato il prodotto, o l’ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto d’acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali.

Corretto smaltimento delle batterie utilizzate in questo prodotto (applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie) Questo contrassegno posto sulla batteria, sul manuale o sull’imballaggio, indica che le batterie contenute in questo prodotto non devono essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell’ambito della Direttiva CE 2006 / 66. Se le batterie non vengono smaltite in modo corretto, tali sostanze possono causare danni alla salute o all’ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste. Italiano BN68-02791D_LPRIta.indb 2 3/8/2010 5:02:01 PM Contenuti Per iniziare

Accessori Vista del Pannello di controllo Vista del telecomando Collegamento all’antenna Plug & Play (Impostazione iniziale) Collegamenti

Collegamento a un dispositivo AV Collegamento a un dispositivo audio Cambiare la sorgente di ingresso Funzioni base

Come scorrere i menu Uso del tasto INFO (Guida Now & Next) Pianificare la visione Menu Canale Menu Immagine Menu Suono Menu Impostazione Menu Supporto Funzioni avanzate

Collegamento a un PC Connessione di rete Media Play Anynet+ AllShare Altre informazioni

Funzione Teletext dei canali analogici Installazione del supporto a parete Assemblaggio dei cavi Blocco antifurto Kensington Fissaggio del televisore alla parete Risoluzione dei problemi Specifiche Indice Schema blocco

Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Controllate il simbolo!

Questa funzione è utilizzabile premendo il tasto TOOLS sul telecomando. Nota Guida passo-passo Italiano BN68-02791D_LPRIta.indb 3

3/8/2010 5:02:02 PM Per iniziare Accessori ✎✎Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore. ✎✎La forma e il colore dei componenti possono variare in base al modello. yy Telecomando e batterie (2 tipo AAA) yy Istruzioni per l’utente yy Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi) yy Panno per la pulizia yy Cavo di alimentazione (Televisori da 46 pollici) yy Staffa preforata yy Fermacavi yy Anello di ritenuta (4ea) Vedere la guida separata per l’installazione del piedistallo.

yy Piedistallo (1EA)

yy Guida piedistallo (1EA) (M4 X L12) yy Viti (9EA) Vista del Pannello di controllo

✎✎La forma e il colore del prodotto possono variare in base al modello.

Sensore del telecomando Indicatore di alimentazione Altoparlanti P (Alimentazione / Power) Accende o spegne il televisore. Indicatore di alimentazione SOURCEE Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby. Alterna tutte le sorgenti d’ingresso disponibili. Nel menu OSD, utilizzare questo tasto come si usa il tasto ENTERE del telecomando. Visualizza un menu a schermo, l’OSD (on screen display), delle funzioni del televisore. Regola il volume. Nel menu OSD, utilizzare i tasti Y così come si usano i tasti ◄ e ► del telecomando. Cambia i canali. Nel menu OSD, utilizzare i tasti z così come si usano i tasti ▼ e ▲ del telecomando. Puntare il telecomando in direzione di questo punto sul televisore. MENU

Sensore del telecomando Modalità Standby Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio). Anche quando il tasto di accensione è disattivo, l’apparecchio consuma una piccola quantità di energia elettrica. Si consiglia quindi di scollegare il cavo di alimentazione.

Italiano BN68-02791D_LPRIta.indb 4 3/8/2010 5:02:03 PM 01 Per iniziare Vista del telecomando ✎✎Questo speciale telecomando, progettato per aiutare chi ha problemi di vista, presenta punti in Braille sui tasti Power, Channel e Volume. SOURCE 0 Spegne e accendere il televisore. (P. 6) Visualizzazione e selezione delle sorgenti video disponibili. (P. 9) HDMI Seleziona direttamente la modalità HDMI. Premere per accedere direttamente ai canali. Ritorna al canale precedente. Seleziona alternativamente le modalità Teletext, Double o Mix. Esclude temporaneamente l’audio. Regola il volume. Cambia canali. Visualizza il menu OSD principale. (P. 9) Visualizza Media play. (P. 29) CH LIST Visualizza l’elenco canali sullo schermo. (P. 14) MEDIA.P GUIDE Scelta rapida delle funzioni usate più di frequente. Visualizza la EPG (Electronic Programme Guide). (P. 10) Visualizza le informazioni sullo schermo TV. (P. 10) Seleziona le voci del menu OSD e ne modifica i valori. Esce dal menu. Ritorna al menu precedente. Tasti disponibili nei menu Gestione canali, Media Play, ecc.

I-II DUAL SUBT. Usare questi tasti in modalità Media Play e Anynet+. (P. 29, 36) (: controlla la registrazione nei registratori Samsung dotati della funzione Anynet+) P.MODE: Seleziona la modalità immagine. (P. 14) S.MODE: Seleziona la modalità suono. (P. 17) DUAL I-II: Seleziona la modalità duale. (P. 18) AD: Seleziona la Descrizione audio. (Non disponibile in alcuni paesi) (P. 18)

eleziona la dimensione dell’immagine. (P. 16) SUBT.: Visualizza i sottotitoli digitali (P. 20) Inserimento delle batterie (tipo: AAA) ✎✎NOTA xx Usare il telecomando entro un raggio di 7 metri dal televisore. xx Una illuminazione intensa può influenzare le prestazioni del telecomando. Evitare l’uso del telecomando nelle immediate vicinanze di lampade fluorescenti o insegne al neon. xx La forma e il colore possono variare in base al modello. Italiano BN68-02791D_LPRIta.indb 5

3/8/2010 5:02:03 PM Per iniziare Collegamento all’antenna Quando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente. ✎✎Preimpostato: Collegare l’alimentazione e l’antenna. Antenna VHF/UHF Cavo

Ingresso Alimentazione Plug & Play (Impostazione iniziale) Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l’utente a configurare le impostazioni di base. Premere il tasto POWERP. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi. ✎✎Per tornare al passaggio precedente, premere il tasto Rosso.

Selezione della lingua

Selezionare la nazione Selezionare Demo Negozio o Uso dom. Premere il tasto ▲ o ▼, quindi premere ENTERE. POWER Selezionare la lingua OSD (On Screen Display) desiderata. Premere il tasto ◄ o ► , quindi premere ENTERE. yy Selezionare la modalità Uso dom. La modalità Demo Negozio è dedicata a un uso commerciale. yy Ripristinare le impostazioni dell'unità da Demo Negozio a Uso dom. (standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi. Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la nazione appropriata. Se la nazione desiderata non è riportata nel menu, selezionare Altro.

✎✎Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin.

✎✎All’inserimento del codice PIN, 0-0-0-0 non è disponibile. Selezionare una antenna Selezionare un canale Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare Antenna o Cavo. Premere il tasto ▲ o ▼, quindi premere ENTERE. Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore per la ricerca dei canali digitali (frequenza del canale). Per ulteriori informazioni, vedere Canale → Memoriz. automatica. (P. 12) ✎✎Premere ENTERE in qualsiasi momento per interrompere il processo di

Impostare la Modalità orologio Visualizzare la Guida alla connessione HD. Buon divertimento. memorizzazione. Impostare la Modalità orologio automaticamente o manualmente. Premere il tasto ▲ o ▼ per selezionare Auto, quindi premere il tasto ENTERE. Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la migliore qualità di visione HD. Premere il tasto ENTERE. Per reimpostare questa funzione... Selezionare Impostazione - Plug & Play (Impostazione iniziale) Digitare il PIN a quattro cifre. Il PIN preimpostato è “0-0-0-0.” Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.

Italiano BN68-02791D_00Ita (1-25).indd 6 3/12/2010 1:03:47 PM Collegamenti 02 Collegamenti Collegare un dispositivo AV Usare un cavo HDMI / DVI: Connessione HD (fino a 1080p) Dispositivi disponibili: DVD, lettore Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box), ricevitore via cavo, ricevitore satellitare (STB) DVD

xx Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 1(DVI). Per la connessione via cavo DVI / HDMI, utilizzare un cavo o una scheda DVI-HDMI per la connessione video e la porta DVI AUDIO IN per l’audio. xx Collegando al televisore un dispositivo esterno quale un DVD / lettore Blu-ray / ricevitore via cavo / ricevitore satellitare STB che supporta versioni HDMI precedenti alla 1.3, il televisore potrebbe non funzionare regolarmente (es. nessuna immagine visualizzata / nessun audio / fastidiosi disturbi / colori anomali). xx Se dopo aver collegato un cavo HDMI non si avverte alcun audio, verificare la versione HDMI del dispositivo esterno. Se si sospetta che la versione del dispositivo sia precedente alla 1.3, contattare il fornitore del dispositivo per confermare la versione HDMI e richiedere eventualmente un aggiornamento. xx Si consiglia l’acquisto di un cavo certificato HDMI. In caso contrario, lo schermo potrebbe non visualizzare alcuna immagine oppure potrebbe verificarsi un errore di connessione. Usare un cavo Component (fino a 1080p) o Audio / Video (solo 480i) e usare un cavo Scart Dispositivi disponibili: VCR, DVD, lettore Blu-ray, ricevitore via cavo, ricevitore satellitare STB

✎✎In modalità Est., l’uscita DTV supporta solo video e audio SD MPEG. ✎✎Per ottenere la migliore qualità delle immagini, si consiglia l’uso della connessione Component rispetto alla R-AUDIO-L

3/8/2010 5:02:07 PM Collegamenti Collegamento di un dispositivo audio Uso di una connessione Ottica o un cavo audio Dispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatre OPTICAL Sistema audio digitale Cuffie ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema. xx L’audio 5.1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5.1 CH. xx Quando il ricevitore (home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l’audio a 5.1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5.1 canali, collegare la porta dell’uscita audio digitale del DVD / lettore Blu-ray / udire / ricevitore satellitare STB direttamente a un amplificatore o un home theatre. ✎✎Cuffie H: E’ possibile collegare le cuffie all’uscita cuffie del televisore. Quando le cuffie sono collegate, l’audio proveniente dagli altoparlanti incorporati viene disabilitato. xx Collegando le cuffie al televisore l’uso della funzione audio non è disponibile. xx Il volume delle cuffie e quello del televisore sono regolabili indipendentemente. Slot per CONNESSIONI COMMON INTERFACE Per visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”. yy Se non si inserisce una “SCHEDA CI o CI+”, alcuni canali visualizzeranno il messaggio “Segnale criptato”. yy Le informazioni di pairing che contengono un numero telefonico, l’ID della “SCHEDA CI o CI+”, l’ID host e altri dati, verranno visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. yy Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio ‘Aggiornamento completato’, a indicare che l’elenco dei canali è stato aggiornato. ✎✎NOTA xx È necessario richiedere una “SCHEDA CI o CI+” al fornitore del servizio locale. xx Estrarre con delicatezza la “SCHEDA CI o CI+” tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni. xx Inserire la “SCHEDA CI o CI+” nella direzione indicata sulla scheda stessa. xx La posizione dell’alloggiamento COMMON INTERFACE può variare in base al modello. xx La “SCHEDA CI o CI+” non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. xx In caso di problemi, contattare il fornitore del servizio. xx Durante la visione di programmi TV satellitari, rimuovere la “SCHEDA CI o CI+” per la ricezione terrestre e via cavo. Lo schermo non visualizzerà le immagini oppure queste saranno distorte.

Elenco sorgenti Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso esterna come un lettore DVD/Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. SOURCE 0 Modifica Nome ■■ VCR / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso. ✎✎ Quando un PC con una risoluzione di 1920 x 1080 a 60Hz viene collegato alla porta HDMI IN 1(DVI), impostare la modalità DVI PC in Modifica Nome. ■■ TV / Ext. / AV / Component / PCSOURCE 0

✎✎ Quando si collega un cavo HDMI/DVI alla porta HDMI IN 1(DVI), è necessario impostare la modalità DVI PC o Dispositivi DVI in Modifica Nome. Nel Elenco sorgenti,HDMI gli ingressi collegati vengono evidenziati. ✎✎ Ext. e PC sono sempre attivi. 02 Collegamenti Cambiare la sorgente di ingresso CH LIST P.MODE HDMI Funzioni base I-II DUAL Prima di utilizzare il televisore, seguire questi passaggi per Come scorrere i menu imparare a scorrere i menu, selezionando e regolando le diverse funzioni. CH LIST

MEDIA.P menu selezionato.

Come usare il menu OSD (On Screen Display) S.MODE La procedura d’accesso può essere diversa a seconda del

I-II 1 Tasto MENU: Visualizza il S.MODE menu OSD P.MODE DUALprincipale. 2 Tasti ENTERE/ Freccia: Spostare il cursore e SUBT. selezionare una voce. Confermare l’impostazione. 3 Tasto RETURN: Torna al menu precedente. 4 Tasto EXIT: Esce dal menu OSD.

ENTERE EXIT e Sullo schermo vengono visualizzate le opzioni del menu principale: Immagine, Suono, Canale, Impost, Ingressi, Applicazione, Supporto. Selezionare una icona con il tasto ▲ o ▼. Premere ENTERE per accedere al menu secondario. Selezionare il menu secondario desiderato con il tasto ▲ o ▼. Regolare il valore di un elemento con il tasto ◄ o ►. La regolazione nel menu OSD può differire in base al menu selezionato. Premere ENTERE per completare la configurazione. Premere EXIT. Italiano BN68-02791D_LPRIta.indb 9

3/8/2010 5:02:09 PM Funzioni base Uso del tasto INFO (Guida Now & Next) Uso di Vista programmazione Il display identifica ilPOWER canale corrente e lo stato di determinate impostazioni audio e video. La guida Now & Next mostra le informazioni relative alla programmazione giornaliera di ogni canale in base all’orario di trasmissione. yy Scorrere ◄, ► per visualizzare le informazioni di un determinato programma durante la visione del canale corrente. yy Scorrere ▲, ▼ per visualizzare le informazioni relative ad altri canali. Se si desidera spostarsi sul canale selezionato, premere il tasto ENTERE.

Rosso (Modalità vis.): Visualizza l’elenco dei programmi attualmente trasmessi o in programmazione.

Giallo (+24 ore): Visualizza l’elenco dei programmi da trasmettere dopo 24 ore.

Blu (Mod. CH): Selezionare il tipo di canali da visualizzare nella finestra Vis. canali. Pianificare la visione Guida Today Today Mod vis.

EWatch Tanya confesses all to a stunned Babs. Conrad is anxious to hear... 800 five 18:11 Thu 6 Jan Life On Venus Avenue DTV Air 2:10 Mar 1 Giu DTV Air 800 five –– La Mod. CH può differire in base alla sorgente antenna. (Informazioni): Visualizza i dettagli del programma selezionato. Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Usando la programmazione fornita dalle emittenti, è possibile specificare i programmi da visualizzare in anticipo in modo da passare automaticamente al canale desiderato all’orario impostato. Le varie voci dei programmi potranno non essere visualizzate o non essere aggiornate in base allo stato del canale. channel status.

(Pagina): Passa alla pagina precedente / successiva. 6 Tasto ENTERE –– Selezionando il programma corrente, è possibile visualizzarlo. –– Selezionando un evento in programmazione, è possibile prenotarne la visione. Per annullare la programmazione, premere nuovamente il tasto ENTERE quindi selezionare Annulla Programmazioni. Usare Vis. canali Guida 2:10 Mar 1 Giu DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Channel View - TV Today Discovery DiscoveryH&L five price-drop.tv QVC R4DTT Mod vis.

Italiano BN68-02791D_LPRIta.indb 10 3/8/2010 5:02:10 PM ¦¦ Uso dei Canali Preferiti Eliminare o impostare i canali preferiti e utilizzare la guida ai programmi per le trasmissioni digitali. Selezionare un canale nella schermata Canali, Miei canali o Programmato.

Zoom Seleziona (in Gestione canali) Mostra tutti i canali preferiti. 1futech

BBC World bid-up.tv Boonerang Cartoon Nwk Class News \ Coming Soon Discovery Ordina Pagina T Strumenti Canali: Mostra l’elenco canali a seconda del tipo di canale. ■■ Modifica Miei canali t: E’ possibile impostare i canali selezionati nel gruppo Mio canale. ✎✎Il simbolo “*” verrà evidenziato e il canale verrà impostato nel gruppo Mio canale.

1. Selezionare un canale e premere il tasto TOOLS.

2. Aggiungere o eliminare un canale nei gruppi Mio

canale quali 1, 2, 3 e 4. xx E’ possibile selezionare uno o più gruppi.

3. Una volta modificate le impostazioni, in Miei canali

sarà possibile visualizzare l’elenco dei canali di ogni gruppo.

• Miei canali: Mostra il gruppo del canale. Satellite: Mostra l’elenco canali a seconda del segnale satellitare.

Programmato: Mostra tutti i programmi attualmente prenotati. ✎✎Uso dei tasti colorati in Gestione canali

xx B Verde (Zoom): Aumenta o diminuisce il numero di Rosso (Antenna): Selezionare Antenna o Cavo. un canale.

Giallo (Seleziona): Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo c compare a sinistra dei canali selezionati.

Blu (Ordina): Cambia l’elenco dei canali ordinati per nome o numero del canale.

(Pagina): passa alla pagina precedente o successiva. 03 Funzioni base Gestione canali Antenna Antena

Zoom Seleziona 1futech

• 24ore.tv abc1 Modifica Miei canali Blocco BBC World Timer visione Modifica bid-up.tv nome canale Elimina Boonerang SelezionaCartoon tutto Nwk

Class News \ Coming Soon Discovery Ordina Pagina T Strumenti xx T (Strumenti): Visualizza il menu dell’opzione Gestione canali. (Il menu Opzioni può variare a seconda della situazione.) Icone di stato del canale Icone

Operazioni Canale analogico. Canale selezionato. Canale impostato come Preferito. Programma attualmente trasmesso. Canale bloccato. Programma prenotato. Italiano BN68-02791D_LPRIta.indb 11

3/8/2010 5:02:11 PM Funzioni base Menu Canale ¦¦ Risintonizzazione dei canali Antenna (Antenna / Cavo / Satellite) Prima che il televisore inizi la memorizzazione dei canali disponibili, è necessario specificare il tipo di sorgente di segnale collegata al televisore (per es. un sistema via Antenna o Cavo). Nazione Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre.

Canale digitale: Cambiare la nazione per i canali digitali.

Canale analogico: Cambiare la nazione per i canali analogici. Memoriz. automatica Ricerca i canali automaticamente e li memorizza sul televisore. ✎✎I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione Child Lock (Blocco canali), comparirà la schermata di inserimento del PIN. Quando Sorgente antenna è impostata su Antenna o Cavo: ■■ Sorgente antenna (Antenna / Cavo): Selezionare la sorgente antenna da memorizzare. ■■ Sorgente canale (Digitale & Analogico / Digitale / Analogico): Selezionare la sorgente del canale da memorizzare. Quando si seleziona Cavo → Digitale & Analogico o Digitale Inserire un valore per ricercare i canali via cavo. Modalità ricerca (Completa / Rete / Rapida): Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del televisore. ✎✎ Impostando Rapida, è possibile configurare Rete, ID di rete, Network ID (Frequenza), Modulazione, Symbol Rate manualmente premendo il tasto sul telecomando. Rete Auto /Manuale: Seleziona la modalità di impostazione ID di rete tra Auto o Manuale. ID di rete: Quando Rete è impostata su Manuale, è possibile impostare ID di rete usando i tasti numerici. Memorizzazione manuale Esegue la scansione automatica di un canale e lo memorizza nel televisore. ✎✎Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN. Quando Sorgente antenna è impostata su Antenna o Cavo: ■■ Canale digitale: Una volta terminata la scansione, i canali vengono aggiornati nell’elenco canali. ✎✎Selezionando Antenna → Antenna: Canale, Frequenza, Larg. di banda ✎✎Selezionando Antenna → Cavo: Frequenza, Modulazione, Symbol Rate ■■ Canale analogico (Programma, Sistema colore, Sistema audio, Canale, Ricerca, Memorizza): Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto. ✎✎Modalità Canale xx P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato un numero compreso tra P0 e P99. In questa modalità, è possibile selezionare un canale digitandone il numero corrispondente. xx C (modalità canale antenna) / S (modalità canale cavo): Queste due modalità permettono di selezionarne un canale digitandone il numero ad esso assegnato per ogni stazione via etere o canale via cavo. Quando Sorgente antenna è impostata su Satellite: ■■ Satellite: Seleziona il satellite utilizzando i tasti su / giù. ■■ Transponder: Seleziona il transponder utilizzando i tasti su/giù. ■■ Mod Scansione (Tutti i canali / Solo canali gratuiti): Seleziona i canali gratuiti oppure tutti i canali da memorizzare. ■■ Ricerca rete (Disabilita / Abilita): Attiva / Disattiva la ricerca della rete usando i tasti su / giù. ■■ Qualità del segnale: Visualizza lo stato corrente del segnale trasmesso. ✎✎Le informazioni su satelliti e transponder sono soggette a modifica a seconda delle condizioni di trasmissione. ✎✎Al termine dell’impostazione, spostarsi su Ricerca e premere ENTERE. Viene avviata la ricerca del canale. Frequenza: Visualizza la frequenza del canale. (varia in base alla nazione) Modulazione: Visualizza i valori di modulazione disponibili. Symbol Rate: Visualizza i valori di symbol rate disponibili. Quando Sorgente antenna è impostata su Satellite: ■■ Tipo canale (Tutto) / TV / Radio): Seleziona il tipo di canale da memorizzare. ■■ Satellite (Astra 19.2E): Seleziona il satellite da ricercare. ■■ Mod Scansione (Tutti i canali) / Solo canali gratuiti): Seleziona la modalità di ricerca del satellite selezionato.

Italiano BN68-02791D_LPRIta.indb 12 3/8/2010 5:02:11 PM – Qualità del segnale: Visualizza lo stato corrente del segnale trasmesso. Modalità Installatore: Impostare i limiti per il raggio d’azione dell’antenna satellitare, oppure reimpostare la posizione. Generalmente, la guida all’installazione utilizza questa funzione. – Posizione limite (Est / Ovest): Seleziona la direzione del Limite posizionatore. – Posizione antenna: Regola e memorizza la posizione dell’antenna per il satellite selezionato. – Memorizza posizione corrente: Memorizza la posizione corrente come il Limite posizionatore selezionato. – Azzera posizione: Sposta l’antenna sulla posizione di riferimento. – Azzera limite posizionatore: Consente all’antenna di ruotare per l’intero arco. Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. Impostazione sistema satellitare è disponibile quando l’opzione Antenna è impostata su Satellite. Prima di eseguire la Memorizzazione automatica, avviare l’Impostazione sistema satellitare. La ricerca del canale verrà eseguita normalmente. ■■ Selezione satellite: E’ possibile scegliere i satelliti da cui ricevere. ■■ Alimentazione LNB (Off / On): Attiva o disattiva l’alimentazione per il dispositivo LNB. ■■ Impostazioni LNB: Configura il dispositivo esterno. Satellite: Seleziona il satellite per ricevere le trasmissioni digitali. Transponder: Seleziona un transponder dall’elenco o aggiunge un nuovo transponder. Modalità DiSEqC: Seleziona la modalità DiSEqC per il dispositivo LNB selezionato. Oscillatori LNB Inf: Imposta gli oscillatori LNB su una frequenza inferiore. Oscillatori LNB Sup: Imposta gli oscillatori LNB su una frequenza superiore. Tono 22 khz (Off / On / Automatico): Seleziona il tono 22 kHz in base al tipo di LNB. Per un LNB universale selezionare Auto. Qualità del segnale: Visualizza lo stato corrente del segnale trasmesso. ■■ Impostazioni posizionatore: Configura il dispositivo di posizionamento dell’antenna. Posizionatore (On / Off): Attiva o disattiva il controllo del dispositivo di posizionamento Tipo posizionatore (USALS / DiSEqC 1.2): Imposta il tipo di dispositivo di posizionamento tra DiSEqC 1.2 e USALS (Universal Satellite Automatic Location System). – Longitudine: Imposta la longitudine della mia posizione. – Latitudine: Imposta la latitudine della mia posizione. – Impostazioni longit satellite: Imposta la longitudine dei satelliti definiti dall’utente. Modalità Utente: Imposta la posizione dell’antenna satellitare in base a ogni satellite. Memorizzando la posizione corrente dell’antenna satellitare su un determinato satellite, quando viene utilizzato quel particolare segnale l’antenna può essere spostata su una posizione già occupata. – Satellite: Seleziona il satellite per impostarne la posizione. – Transponder: Seleziona un transponder dall’elenco per ricevere il segnale. – Modalità Movimento: Seleziona la modalità di movimento tra discreta e continua. – Dimensione passo: Regola la dimensione del passo in gradi per la rotazione dell’antenna. Dimensione passo è disponibile quando Modalità Movimento è impostata su Passo. – Vai alla posizione memorizzata: Ruota l’antenna sulla posizione memorizzata del satellite. – Posizione antenna: Regola e memorizza la posizione dell’antenna per il satellite selezionato. – Memorizza posizione corrente: Memorizza la posizione corrente come il limite posizionatore selezionato. ■■ Azzera tutte le impostazioni (OK / Annulla): Tutte le impostazioni satellitari verranno reimpostate ai valori predefiniti. ¦¦ Modifica dei canali Menu Opzioni di Gestione canali (in Gestione canali)

1. Selezionare un canale e premere il tasto TOOLS.

Modificare il nome del canale o il numero usando Modifica nome canale o nel menu Modifica num canale. ■■ Modifica nome canale (solo canali analogici): Assegnare il nome preferito al canale. ■■ Modifica num canale (solo canali digitali): Modificare il numero premendo i tasti numerici desiderati. ¦¦ Altre funzioni Opzione ricerca via cavo (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ■■ Frequenza inizio / Frequenza arresto: Impostare la frequenza iniziale o finale (Diversa per ogni nazione). ■■ Modulazione: Visualizza i valori di modulazione disponibili. ■■ Symbol Rate: Visualizza i valori di symbol rate disponibili. Italiano BN68-02791D_LPRIta.indb 13 03 Funzioni base Impostazione sistema satellitare

3/8/2010 5:02:12 PM Funzioni base Menu Opzioni di Gestione canali (in Gestione canali) Impostare ogni canale usando le opzioni del menu (Ricerca, Gestione canali , Blocco / Sblocco, Timer Visione, Ordina, Elimina, Seleziona tutto / Deseleziona tutto). Gli elementi del menu Opzioni possono differire in base allo stato del canale.

1. Selezionare un canale e premere il tasto TOOLS.

2. Selezionare una funzione e cambiarne le impostazioni.

■■ Blocco / Sblocco: E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. ✎✎NOTA xx Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. xx Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. ■■ Timer visione: E’ possibile impostare la visualizzazione automatica di un canale desiderato all’ora prestabilita. Impostare l’orario corrente prima di usare questa funzione. ✎✎ Quando un canale digitale viene selezionato, premere il tasto ► per visualizzare il programma digitale. ■■ Ordina (solo canali analogici): Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali. ■■ Riordina (quando l’opzione Antenna è impostata su Satellite): Riorganizza l’elenco canali in ordine numerico. ■■ Elimina: E’ possibile eliminare un canale per visualizzare i canali desiderati. ■■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i canali in gestione canali.

Programmato (in Gestione canali) E’ possibile visualizzare, modificare o eliminare un programma prenotato. ■■ Modifica info: Per modificare un programma prenotato. ■■ Annulla Programmazioni: Per eliminare un programma prenotato. ■■ Informazioni: Per visualizzare un programma prenotato. (E’ inoltre possibile modificare le informazioni relative alla prenotazione.) ■■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i programmi prenotati. Elenco canali E’ possibile visualizzare tutti i canali ricercati. Trasferim. elenco canali Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare questa funzione. ✎✎Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre. ✎✎Il PIN predefinito di un nuovo apparecchio TV è ‘0-0-0-0’. ■■ Importa da USB: Importa l’elenco canali dal dispositivo USB. ■■ Esporta in USB: Esporta l’elenco canali sul dispositivo USB. Sintonia fine (solo canali analogici) Se il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. ✎✎I canali per i quali si è effettuata la sintonia fine sono contrassegnati con un asterisco “*”. ✎✎Per reimpostare la sintonia, selezionare Reset. Italiano BN68-02791D_00Ita (1-25).indd 14 3/9/2010 3:37:02 PM SOURCE 0 ¦¦ Cambiare la modalità Immagine preimpostata Impostazioni avanzate Modalità t (Disponibile in modalità Standard / Film) E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. Selezionare il tipo di immagine preferita. ■■ Dinamica: Adatta per un ambiente illuminato. ■■ Standard: Adatta per condizioni di luce normali. ■■ Naturale: Adatta per ridurre l’affaticamento della vista. Naturale non è disponibile in modalità PC. ■■ Film: Adatta per la visione di film in un ambiente poco illuminato. P.MODE

I-II DUAL ¦¦ Regolazione delle impostazioni delle immagini ✎✎In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma e BilanHDMI bianco. 03 Funzioni base ¦¦ Modifica delle Opzioni immagine Menu Immagine Impostazioni avanzate Tonalità nero : Off Contrasto Dinamico : Medio Dettaglio ombra

Schema avanzato : Off S.MODE Solo modalità RGB Spazio colore

Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R) La televisione ha diverse opzioni di impostazione per il controllo della qualità delle immagini. ✎✎NOTA SUBT. xx Nelle modalità analogiche Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R). xx In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità. xx Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. xx Riducendo la luminosità delle immagini si riduce anche il consumo energetico. ¦¦ Soluzioni economiche Soluzione Eco ■■ Risp. energia (Off / Basso / Medio / Alto / Immagine Off / Auto)t: Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Selezionando Immagine Off, lo schermo viene disattivato, ma l’audio rimane attivo. Per attivare lo schermo premere un tasto qualsiasi, eccetto il tasto di regolazione del volume. ■■ Sensore Eco (Off / On): Per migliorare le impostazioni di risparmio energetico; le impostazioni delle immagini vengono automaticamente adattate all’illuminazione ambientale. ✎✎ Regolando il valore Retroillumin, Sensore Eco verrà impostato su Off. Retroillumin min: Quando Sensore ECO è impostato su On, l’illuminazione minima dello schermo può essere regolata manualmente. U Sposta E Conferma R Ritorna ■■ Tonalità nero (Off / Scuro / Più scura / Extra scura): Selezionare il livello di nero per regolare la profondità dello schermo. ■■ Contrasto Dinamico (Off / Basso / Medio / Alto): Per regolare il contrasto dello schermo. ■■ Dettaglio ombra (-2~+2): Per incrementare la luminosità delle immagini scure. Disabilitata in modalità PC. ■■ Gamma: Per regolare l’intensità dei colori primari.

■■ Solo modalità RGB (Off / Rosso / Verde / Blu): E’ possibile regolare i parametri Colore o Tinta dei valori Rosso, Verde o Blu per le immagini provenienti da un dispositivo esterno (lettore DVD, home theatre, ecc.). ■■ Spazio colore (Auto / Nativo): Regolare l’intervallo dei colori disponibili per creare l’immagine. ■■ Bilan bianco: Regolare la temperatura dei colori al fine di ottenere una immagine più naturale. R-Offset / G-Offset / B-Offset: Regolare l’intensità di ogni colore (rosso, verde, blu). R-Gain/G-Gain/B-Gain: Regolare la luminosità di ogni colore (rosso, verde, blu). Reset: Ripristina il valore Bilan bianco alle impostazioni predefinite. ■■ Incarnato: Enfatizza la tonalità rosa di “Incarnato.” ■■ Migliora imm bordi (Off / On): Enfatizza i contorni degli oggetti. ✎✎ Se Sensore Eco è impostato su On, la luminosità dello schermo cambia (diventando più chiara o più scura) ■■ No segnale stnd-by (Off / 15 min / 30 min / 60 min): Attiva la modalità stand-by, nel caso persista per il tempo indicato dall’utente lo stato “No segnale”o “Verificare cavo segnale”. ✎✎ Disabilitata quando il PC è in modalità risparmio energetico. Italiano BN68-02791D_LPRIta.indb 15

3/8/2010 5:02:12 PM Funzioni base Opzioni immagine xx Le voci disponibili variano in base alla modalità ✎✎In modalità PC, è possibile modificare solo i parametri Toni xx In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. xx Le impostazioni possono essere modificate e memorizzate Colore Dimensioni e Ora Protezione Auto. per ogni dispositivo esterno collegato al televisore. Opzioni immagine POWER

U Sposta E Conferma R Ritorna ■■ Toni colore (Freddo / Normale / Caldo1 / Caldo2) ✎✎ Le opzioni Caldo1 o Caldo2 verranno disattivate se la modalità immagine è impostata su Dinamica. ✎✎ Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno collegato al televisore. ■■ Dimensioni: Il ricevitore via cavo/satellitare potrebbe anch’esso avere la propria serie di dimensioni preimpostate. Tuttavia, si consiglia vivamente di utilizzare la modalità 16:9 nella maggior parte dei casi. Auto Wide: Regola automaticamente la dimensione dell’immagine su un formato 16:9. 16:9 : Regola il formato dell’immagine a 16:9, appropriato per la visione di DVD o di trasmissioni in formato wide. Wide Zoom: Ingrandisce l’immagine a oltre 4:3. ✎✎ Regola la Posizione usando i tasti ▲, ▼. Zoom: Ingrandisce il formato 16:9 per adattarlo alle dimensioni verticali dello schermo. ✎✎ Regola la Posizione o le Dimensioni usando i tasti

4:3 : Le impostazioni predefinite per un film o una trasmissione normale. Non visualizzare a lungo trasmissioni in formato 4:3. Le bande nere sulla sinistra e sula desta dell’immagine potrebbero causare immagini residue (bruciatura dello schermo), un fenomeno non coperto dalla garanzia.

Adatta a schermo: Utilizzare questa funzione per visualizzare l’immagine completa senza ritagli con segnali HDMI (720p / 1080i/1080p) o Comp. (1080i / 1080p). xx Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. ■■ Mod schermo (16:9 / Wide Zoom / Zoom / 4:3): Disponibile solo quando la dimensione delle immagini è impostata su Auto Wide. E’ possibile impostare la dimensione delle immagini desiderata al formato 4:3 WSS (Wide Screen Service) o alla dimensione originale. Ogni paese europeo ha le proprie dimensioni delle immagini. Non disponibile in modalità PC, Comp. o HDMI.

■■ Filtr disturbo digit (Off / Basso / Medio / Alto / Automatico / Visualizzazione auto): Quando il segnale è debole, possono comparire disturbi statici e ombre. Selezionare una delle opzioni fino a ottenere la qualità ottimale. Visualizzazione auto: Al cambio dei canali analogici, visualizza l’intensità del segnale. Disponibile solo per i canali analogici. La barra di colore verde indica che si sta ricevendo il miglior segnale possibile.

■■ Filtro disturbo MPEG (Off / Basso / Medio / Alto / Automatico): Riduce il disturbo MPEG per una migliore qualità delle immagini. Disabilitata in modalità PC.

■■ Livello di nero HDMI (Normale / Basso): Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. Disponibile solo in modalità HDMI (segnali RGB).

■■ Modalità Film (Off / Auto1 / Auto2): Il televisore può essere impostato automaticamente per rilevare ed elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l’immagine in modo da ottenere una visualizzazione ottimale Disponibile in modalità TV, AV, COMP. (480i / 1080i) e HDMI (480i / 1080i).

■■ Ora protezione auto (2 ore / 4 ore / 8 ore / 10 ore / Off) Se una immagine fissa permane sullo schermo per un determinato periodo di tempo, entra automaticamente in funzione la modalità Protezione automatica da bruciatura. ✎✎NOTA xx Dopo aver selezionato Adatta a schermo in HDMI (1080i / 1080p) o Comp. (1080i / 1080p) può essere necessario centrare l’immagine sullo schermo:

1. Premere il tasto ◄ o ► per selezionare il menu

2. Premere il tasto ENTERE

3. Premere il tasto ▲, ▼, ◄ o ► per spostare

l’immagine. xx A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell’immagine possono variare.

Italiano BN68-02791D_00Ita (1-25).indd 16 3/12/2010 1:30:52 PM Ripristina la modalità corrente delle immagini ai valori predefiniti. ¦¦ Configurazione del televisore con il PC ■■ Amplificazione: Aumenta l’intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto migliore. ¦¦ Regolare le impostazioni audio Impostare la sorgente di ingresso su PC. Equalizzatore Regolazione auto t Per regolare i valori frequenza/posizioni e le impostazioni di sintonizzazione automaticamente. ✎✎Non disponibile quando il televisore è collegato mediante cavo HDMI/DVI. Schermo ■■ Grossa / Fine: Rimuove o riduce eventuali disturbi dalle immagini. Se non si riesce a eliminare il disturbo mediante la sintonizzazione fine, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. ■■ Posizione: Regolare lo schermo del PC usano i tasti freccia POWER (▲ / ▼ / ◄ / ►). ■■ Reset immagine: Ripristina l’immagine ai valori predefiniti.

Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP) In base alla versione di Windows e alla scheda video in uso, le schermate effettive del PC possono essere diverse; nel caso, verranno quasi sempre applicate le stesse informazioni di impostazione base. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).

1. Fare clic sul “Pannello di controllo” nel menu Start di

2. Fare clic su “Aspetto e temi” nel “Pannello0

di controllo” per visualizzare una finestra di dialogo.

3. Fare clic su “Schermo” per visualizzare una finestra di

4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo.

yy Impostazione della dimensione corretta (risoluzione) [Ottimale: 1920 x 1080 pixel] yy Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. SOURCE P.MODE ¦¦ Cambiare la Modalità audio preimpostata I-II DUAL ■■ Standard: Seleziona la modalità audio normale. ■■ Musica: Enfatizza la musica rispetto alle voci. ■■ Film: Offre la migliore qualità audio per la visione di film. ■■ Voce cristallina: Enfatizza le voci rispetto ad altri suoni. SUBT. BN68-02791D_LPRIta.indb 17 Regola la modalità audio. ■■ Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Regolazione larghezza di banda): Regola il livello delle frequenze di larghezza di banda. ■■ Reset: Ripristina l’equalizzatore alle impostazioni predefinite. ¦¦ Sistemi audio, ecc. Virtual Surround (Off / On) Questa funzione produce un audio virtuale a 5.1 canali surround attraverso una coppia di altoparlanti o di cuffie CH LIST mediante l’uso della tecnologia HRTF (Head Related Transfer Function). ✎✎Se Seleziona altoparlante è impostato su Altoparlante est, la funzione Virtual Surround è disabilitata. Dialog Clarity (Off / On) Questa funzione permette di incrementare l’intensità della voce rispetto alla musica di fondo o agli effetti sonori in modo che sia possibile udire meglio i dialoghi durante la visione di un programma. Lingua audio t (solo canali digitali) Cambia la lingua predefinita per le lingue audio. ✎✎Le lingue disponibili possono variare in base alla trasmissione. HDMI Formato audio (MPEG / Dolby Digital 5.1) Menu Suono Modalità t 03 Funzioni base Reset immagine (OK / Annulla) S.MODE (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. ✎✎L’opzione Formato audio può essere diversa in base alla trasmissione. L’audio Dolby digitale 5.1ch è disponibile solo quando viene collegato un altoparlante esterno mediante un cavo ottico. Italiano

3/8/2010 5:02:13 PM Funzioni base Descrizione audio (non disponibile in tutti i paesi) (solo canali digitali) Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. ■■ Descrizione audio (Off / On): Attiva e disattiva la funzione Descrizione audio. ■■ Volume: Regola il volume della descrizione audio. Volume auto (Off / Normale / Notte) Per equalizzare il volume di ogni canale, impostare su Normale. ■■ Notte: Questa modalità fornisce una migliore esperienza audio rispetto alla modalità Normale, escludendo quasi ogni rumore. Questa modalità è utile durante la notte. Selezione altoparlante (Altoparlante est / Altoparlante TV) A causa delle differenze di velocità nella decodifica tra l’altoparlante principale e il ricevitore audio, è possibile avvertire una eco del suono. In questo caso, attivare la funzione Altoparlante est del televisore. ✎✎Quando Seleziona altoparlante è impostato su Altoparlante est., i tasti volume e MUTE non sono attivi e le impostazioni audio sono limitate. ✎✎Quando Seleziona altoparlante è impostata su Altoparlante est, è necessario usare queste funzioni. ■■ Uscita SPDIF: SPDIF (Sony Philips Digital InterFace) è usata per fornire un audio digitale riducendo le interferenze agli altoparlanti e ai vari dispositivi digitali come per esempio un lettore DVD. Formato audio: Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital. ✎✎ Collegando altoparlanti a 5.1ch in una impostazione Dolby Digital, massimizza l’esperienza audio in 3D. Ritardo audio: Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore o di un video e ascoltando una uscita da un canale digitale mediante un dispositivo esterno come per esempio un ricevitore AV. ■■ Comp Dolby Digital (Linea / RF): Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale vocale (per es. audio MPEG, HEAAC, audio ATV). ✎✎ Selezionare Linea per ottenere un audio dinamico, e RF per ridurre la differenza tra i suoni alti e bassi durante la notte. Linea: Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o -31dB. RF: Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o -20dB. Reset impostazioni audio (OK / Annulla) Ripristina tutte le impostazione dell’immagine ai valori predefiniti. xx Altoparlante TV: Off, Altoparlante est: On ¦¦ Selezione della modalità audio su Altoparlante TV, è necessario usare queste impostazioni. Quando si imposta la modalità Dual I-II, la modalità audio corrente viene visualizzata sullo schermo. ✎✎Quando Seleziona altoparlante è impostata xx Altoparlante TV: On , Altoparlante est: On ✎✎In mancanza di segnale video, entrambi gli altoparlanti saranno disattivi. Imp. supplementare (solo canali digitali) ■■ Livello audio DTV(MPEG / HE-AAC): Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti durante una trasmissione TV digitale) a un determinato livello. ✎✎ In base al tipo di segnale della trasmissione, MPEG / HE-AAC può essere regolato tra -10dB e 0dB. ✎✎ Per aumentare o diminuire il volume, regolare rispettivamente tra 0 e -10.

Dual-I Cambio automatico Dual-I ✎✎Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. ✎✎Attivata solo in caso di segnali audio stereo. ✎✎Disponibile solo quando la sorgente Ingressi è impostata su TV.

Italiano BN68-02791D_LPRIta.indb 18 3/8/2010 5:02:13 PM ¦¦ Impostazione dell’orario Ora ■■ Orologio: L’impostazione dell’ora serve per utilizzare le funzioni timer del televisore. OO L’ora corrente appare ogni volta che si preme il tasto INFO. ✎✎ Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio. Modalità orologio (Automatico / Manuale) ✎✎ In base all’emittente e al segnale trasmesso, l’impostazione automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente. ✎✎ Per l’impostazione automatica dell’orario è necessario collegare l’antenna o il cavo. Imposta Ora: Impostare Giorno, Mese, Anno, Ora e Minuti manualmente. ✎✎ Disponibile solo quando Modalità orologio è impostata su Manuale ■■ Timer stand-by t: Spegne automaticamente il televisore dopo il periodo di tempo preimpostato. (30, 60, 90, 120, 150 e 180 minuti). ✎✎ Per annullare il Timer stand-by, selezionare Off. Impostazione del Timer di accensione / spegnimento ■■ Timer 1 / Timer 2 / Timer 3: Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio Timer 1

✎✎ Il simbolo c indica che è stato selezionato il giorno. ✎✎Spegnimento automatico (disponibile solo quando il televisore si accende mediante il Timer): Il televisore viene automaticamente spento dopo 3 ore di inattività al fine di prevenirne il surriscaldamento. ¦¦ Blocco dei programmi

✎✎Prima della schermata di impostazione compare la

✎✎Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. schermata di inserimento del PIN.

Disattiva Ripetizione

Orario TV off Volume musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. Nel caso ci sia una sola foto memorizzata sul dispositivo USB, la funzione Slide Show non è disponibile. Se il nome della cartella è troppo lungo, la cartella non è selezionabile. A ogni dispositivo USB utilizzato viene assegnata una cartella. In caso di più dispositivi USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi. Ripetizione: Selezionare 1 volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. Selezionando Manuale, è possibile impostare il giorno che si desidera attivare il timer. Sicu rezza Orario TV on Disattiva ✎✎ Se sul dispositivo USB non sono presenti file

¦¦ Impostazione Timer stand-by

Orario TV on / Orario TV off: Per impostare l’ora e i minuti e attivare / disattivare. (Per attivare il timer con l’impostazione desiderata, impostare su Attiva.) Volume: Impostare il livello del volume desiderato. Sorgente: Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso automaticamente. (La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al televisore) Antenna (quando la Sorgente) è impostata su TV): Selezionare ATV o DTV. Canale (quando la Sorgente) è impostata su TV): Selezionare il canale desiderato. Contenuti (quando la Sorgente è impostata su USB): Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da riprodurre quando il televisore si accende automaticamente. 03 Funzioni base Menu Impostazione Antenna

Dom Canale ATV Lun Mar L Sposta U Regola Mer

Sab E Conferma R Ritorna Cambiare il PIN usando l’opzione Cambia PIN. ■■ Blocco canali (Off / On): Bloccare i canali in Gestione canali per impedire a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti. ✎✎ Disponibile solo quando la sorgente di Ingressi è impostata su TV. ■■ Blocco Canale (Livello blocco): Impedisce a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti mediante l’inserimento di un codice PIN a 4 cifre. Cons tutto: Sblocca tutti i livelli di blocco del televisore. ✎✎ La voce Blocco Canale può essere diversa in base al paese. Italiano BN68-02791D_LPRIta.indb 19

■■ Cambia PIN: Cambiare l’ID personale per impostare il televisore. ✎✎ Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito “0-0-0-0” : POWER (off) → MUTE → 8 → 2 → 4 → POWER (on). ¦¦ Altre funzioni Lingua ■■ Lingua menu: Imposta la lingua dei menu. ■■ Lingua Teletext: Imposta la lingua desiderata per il servizio Teletext. ✎✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. ■■ Preferenze (Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext): Selezionare una lingua, che sarà la lingua predefinita alla selezione di un canale. Sottotitoli Utilizzare questo menu per impostare la modalità Sottotitoli. ■■ La funzione sottotitoli non è disponibile in modalità Comp. o HDMI. ■■ Sottotitoli (Off / On): Attiva e disattiva i sottotitoli. ■■ Modalità (Normale / Non udenti): Imposta la modalità dei sottotitoli. ■■ Lingua sottotitoli: Imposta la lingua dei sottotitoli. ✎✎ Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti. ✎✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. Testo digitale (Disabilita / Abilita) (solo UK) Generale ■■ Modalità gioco (Off / On): Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando la modalità gioco. ✎✎NOTA xx Precauzioni e limitazioni per la modalità gioco –– Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare Modalità gioco su Off nel menu di impostazione. –– Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. xx Modalità gioco non è disponibile in modalità TV e PC. xx Dopo aver collegato la console per giochi, impostare Modalità gioco su On per prevenire una cattiva qualità delle immagini. xx Se la Modalità gioco è impostata su On: –– La modalità Immagine è impostata su Standard e la modalità Suono è impostata su Film. –– Equalizzatore non è disponibile. ■■ Trasparenza menu (Luminoso / Scuro) Imposta la trasparenza del menu. ■■ Melodia (Off / Basso / Medio / Alto): Per riprodurre una melodia all’accensione o allo spegnimento del televisore. Common Interface U Sposta E Conferma R Ritorna ■■ Menu CI: Permette all’utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC. ■■ Info sull’applicazione: Visualizza le informazioni relative al modulo CAM inserito nell’alloggiamento CI e nella “SCHEDA CI o CI+”inserita nel modulo CAM. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento.

1. Acquistare il modulo CI CAM presso il rivenditore locale

2. Inserire saldamente la “SCHEDA CI o CI+”nel modulo

CAM nella direzione indicata dalla freccia.

3. Inserire il modulo CAM con la “SCHEDA CI o CI+”

nell’alloggiamento common interface, nella direzione indicata dalla freccia, in modo che sia parallela

4. Verificare la visione dell’immagine su un canale a segnale

criptato. Se il programma è trasmesso con testo digitale, questa funzione è attivata. Rete (Tipo di rete / Impostazione rete / Test di rete) Per la descrizione dettagliata delle procedure per l’impostazione delle opzioni, vedere le istruzioni ‘Connessione di rete’. (P. 24)

Italiano BN68-02791D_LPRIta.indb 20 3/8/2010 5:02:13 PM ■■ Informazioni sul segnale: (solo canale digitali) La qualità di ricezione dei canali HDTV è perfetta o i canali non sono disponibili. Regolare l’antenna per aumentare la forza del segnale. PIP t Permette la visualizzazione contemporanea di un canale TV e di una sorgente video esterna. PIP (Picture-in-Picture) non funziona nella stessa modalità. ✎✎NOTA xx Spegnendo il televisore durante la visione in modalità PIP, la finestra PIP scomparirà. xx L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. xx Impostazioni PIP Immagine principale Component, HDMI1/DVI, HDMI2, HDMI3, HDMI4,

■■ PIP (Off / On): Attiva o disattiva la funzione PIP. ■■ Ricerca e risoluzione guasti: Se il televisore presenta problemi, consultare questa sezione. ✎✎ Se tra le varie descrizioni non è riportato il problema riscontrato, contattare il Centro di assistenza clienti Samsung. 03 Funzioni base ¦¦ PIP (Picture In Picture) Aggiornamento software Aggiornamento software può essere eseguito mediante un segnale di trasmissione o mediante il download del più recente firmware dal sito samsung.com su un dispositivo USB. Versione corrente è il software già installato nel televisore. ✎✎La versione del software è rappresentata come “Anno/ Mese/Giorno_Versione”. Aggiornamento software Versione corrente 2010/01/18_000001 ■■ Canale: Selezionare il canale per lo schermo secondario. ■■ Dimensioni (Õ / Ã): Per selezionare la dimensione della immagine secondaria. ■■ Posizione (à / – / — / œ): Per selezionare la posizione della immagine secondaria. ■■ Selezione audio (Principale / Secondario): E’ possibile scegliere l’audio desiderato (Principale / Secondario) in modalità PIP. Menu Supporto Auto diagnosi La funzione di auto diagnosi potrebbe richiedere alcuni secondi; questa operazione rientra nel normale funzionamento del televisore. ■■ Test immagine (Sì / No): Usare questa funzione per verificare eventuali problemi di immagine; nel caso il problema persista, verificare la trama colori. ■■ Test audio (Sì / No): Usare la melodia predefinita per verificare eventuali problemi audio. ✎✎ Se non c’è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Seleziona altoparlante sia impostato su Altoparlante TV nel menu Suono. ✎✎ E’ possibile ascoltare la melodia durante il test Tramite USB By Online Tramite canale Aggiornamento mod Standby : 2 ore dopo Software alternativo ----/--/--/--_------

Installare la versione più recente ■■ Tramite USB: Inserire Pannello posteriore Pannello laterale del televisore del televisore un’unità USB contenente il file di aggiornamento del firmware scaricato dal sito www.samsung. com nel televisore. Fare attenzione a non scollegare l’alimentazione Unità USB o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento. anche se Seleziona altoparlante è impostato su Altoparlante est oppure quando l’audio è stato disattivato premendo il tasto MUTE. Italiano BN68-02791D_LPRIta.indb 21

3/8/2010 5:02:14 PM Funzioni avanzate ■■ By Online: Aggiornare il software mediante Internet. ✎✎ Per prima cosa, configurare la propria rete. ■■ Software alternativo (backup): Visualizza la versione software scaricata tramite l’opzione Online. Durante l’aggiornamento software, se la procedura viene interrotta, questa funzione verrà attivata. ✎✎ Se la connessione a Internet non funziona Guida alla connessione HD Per istruzioni dettagliate sull’uso dell’opzione Impostazione rete, vedere “Impostazione della rete”. correttamente, potrebbe interrompersi. Riprovare. Se il problema persiste, scaricare il file di aggiornamento sul dispositivo USB e riprovare. ■■ Tramite canale: Aggiorna il software mediante il segnale trasmesso. ✎✎ Se la funzione viene selezionata durante il periodo di trasmissione del software, il software verrà automaticamente ricercato e scaricato. ✎✎ Il tempo necessario per scaricare il software è determinato dallo stato del segnale. Consultare queste informazioni durante la connessione di dispositivi esterni al televisore. Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E’ possibile reperire le informazioni riguardanti i nostri call centre, e come scaricare prodotti e software. ■■ Aggiornamento mod Standby: All’orario prestabilito verrà eseguito automaticamente un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LCD potrebbe attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software.

Modalità di visualizzazione (ingresso D-Sub e HDMI/DVI) La risoluzione ottimale è 1920 X 1080 @ 60 Hz. Modalità IBM MAC VESA CVT VESA DMT VESA GTF

Frequenza di clock dei pixel Polarità sync (O/V) (MHz) +/28.322

✎✎NOTE xx Quando si effettua una connessione mediante cavo HDMI / DVI, è necessario utilizzare la porta HDMI IN 1 (DVI). xx La modalità interlacciata non è supportata. xx Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. xx Le modalità Separata e Composito sono supportate. La modalità SOG (Sync On Green) non è supportata. Italiano BN68-02791D_LPRIta.indb 23

3/8/2010 5:02:15 PM Funzioni avanzate Connessione di rete E’ possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless. ¦¦ Collegamento a una rete cablata Vi sono tre modi per collegare il televisore alla LAN via cavo: yy E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore a un modem esterno mediante un cavo Cat 5. Vedere lo schema riportato sotto. Porta Modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem Pannello posteriore del televisore Cavo LAN yy E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore al Router IP collegato a un modem esterno. Usare un cavo Cat 5 per la connessione. Vedere lo schema riportato sotto. Porta Modem a parete Modem esterno (ADSL / VDSL / TV via cavo) Cavo modem Cavo LAN Router IP (con server DHCP) Pannello posteriore del televisore Cavo LAN yy In base alla configurazione della LAN, potrebbe essere possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore direttamente alla presa di rete a muro mediante un cavo Cat 5. Vedere lo schema riportato sotto. Notare che la presa a muro è collegata a un modem o un router che potrebbe essere installato in qualsiasi punto dell’abitazione. Porta LAN a parete Pannello posteriore del televisore Cavo LAN Se si dispone di una rete dinamica, è necessario utilizzare un modem ADSL o un router in grado di supportare il protocollo DHCP (Dynamic Host Configuration Protocol). Modem e router che supportano il protocollo DHCP forniscono automaticamente indirizzo IP, maschera di sottorete, gateway e DNS necessari al televisore per accedere a Internet, in modo da non costringere l’utente a immetterli manualmente. La maggior parte delle reti domestiche sono di tipo dinamico. Alcune reti richiedono un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, immettere manualmente indirizzo IP, maschera di sottorete, gateway e DNS nella schermata Cable Setup (Impostazioni cavo) del televisore durante l’impostazione della connessione di rete. Per ottenere indirizzo IP, maschera di sottorete, gateway e DNS contattare il proprio Internet Service Provider (ISP). Se si usa un computer basato su Windows, è possibile ottenere tali valori anche via computer. ✎✎ E’ possibile utilizzare modem ADSL in grado di supportare il protocollo DHCP se la rete richiede un indirizzo IP statico. I modem ADSL che supportano il protocollo DHCP permettono inoltre di usare indirizzi IP statici.

Italiano BN68-02791D_LPRIta.indb 24 3/8/2010 5:02:16 PM Impostazione rete (Manuale) Durante la connessione del televisore a una rete che supporta il protocollo DHCP, configurare Impostazione rete su Auto. Per impostare automaticamente la connessione di rete via cavo del televisore, seguire questi passaggi: Configurare Impostazione rete su Manuale quando si collega il televisore a una rete che richiede un indirizzo IP statico. Procedura per l’impostazione automatica Per ottenere le impostazioni per la connessione di rete sulla maggior parte dei computer basati su Windows, seguire questi passaggi:

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTERE. Verrà visualizzata la schermata Rete. Rete Tipo di rete : Cavo

Impostazione rete Ottenere le impostazioni per la connessione di rete 04 Funzioni avanzate Impostazione rete (Auto)

2. Nel menu a comparsa visualizzato, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Sullo

schermo vengono visualizzate le impostazioni per la connessione di rete. Procedura per l’impostazione manuale Per impostare manualmente la connessione di rete via cavo del televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione automatica”. Test di rete

2. Impostare Impostazione IP su Manuale.

U Sposta E Conferma R Ritorna

4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Tipo di rete su Cavo.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete. Impostazione rete Impostazione IP : Automatico Indirizzo IP

3. Premere il tasto ▼ del telecomando per passare al

primo campo da compilare.

4. Immettere le impostazioni Indirizzo IP, Maschera

sottorete, Gateway e Server DNS. Per digitare i numeri utilizzare i tasti numerici del telecomando, per spostarsi fra i campi utilizzare i tasti freccia.

5. Al termine, premere il tasto Return sul telecomando.

6. Selezionare Test di rete per verificare la connettività a

U Sposta E Conferma R Ritorna

7. Impostare Impostazione IP su Auto.

8. Auto acquisisce e immette automaticamente le

impostazioni Internet necessarie.

9. Attendere due minuti, quindi premere il tasto RETURN

10. Se la funzione Rete non ha acquisito le impostazioni di

rete, passare alle istruzioni per la procedura Manuale. Italiano BN68-02791D_LPRIta.indb 25

3/8/2010 5:02:16 PM Funzioni avanzate ¦¦ Collegamento a una rete wireless Per collegare il televisore a una rete wireless, è necessario disporre di un router o di un modem wireless e di un adattatore LAN wireless Samsung (WIS09ABGN) da collegare al jack USB sul pannello posteriore o laterale del televisore. Vedere la figura riportata sotto. ✎✎Per utilizzare la funzione SWL (Samsung Wireless Link), collegarsi alla porta USB 1 (HDD). Pannello posteriore del televisore Porta LAN a parete Router IP wireless (AP con server DHCP) Pannello laterale del televisore

Samsung Wireless LAN Adapter Cavo LAN L’adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com. L’adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802.11A/B/G e N. Samsung consiglia di utilizzare il protocollo IEEE 802.11N. La riproduzione di un video mediante connessione IEEE 802.11B/G potrebbe non essere fluida. ✎✎NOTA xx Per utilizzare una rete wireless è necessario utilizzare l’adattatore LAN wireless Samsung (WIS09ABGN). xx L’adattatore LAN wireless Samsung è venduto separatamente. L’adattatore LAN wireless WIS09ABGN è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com. xx Per utilizzare una rete wireless, il televisore deve essere collegato a un router IP wireless. Se il router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. xx Selezionare un canale per il router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi. xx Sistemi di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. xx Selezionando la modalità Pure High-throughput (Greenfield) 802.11n con crittografia di tipo WEP, TKIP o TKIPAES (WPS2Mixed) per il proprio AP, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi. xx Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configurerà automaticamente l’SSID e la chiave WPA in entrambe le modalità. xx Tenere l’adattatore LAN wireless Samsung distante dal televisore. Durante la visione del televisore con un adattatore collegato nelle vicinanze, su alcuni canali le immagini potrebbero risultare distorte. xx Se il router, il modem o un dispositivo non è certificato, potrebbe non connettersi al televisore mediante l’adattatore LAN wireless Samsung. xx Metodi di connessione: Vi sono sei modi per impostare la connessione alla rete wireless. –– PBC (WPS) –– Auto Setup (Impostazione automatica) (mediante la funzione Auto Network Search (Ricerca rete automatica)) –– Impostazione manuale –– Ad-Hoc xx Tutti gli adattatori LAN wireless Samsung devono essere collegati direttamente alla porta USB del televisore. Gli HUB USB non sono supportati. Avviso Quando il televisore è collegato a un adattatore Samsung Wireless LAN Adapter, alcuni canali potrebbero visualizzare le immagini in modo anomalo. In tal caso, effettuare un collegamento mediante uno dei seguenti metodi: Metodo 1 Mediante l’adattatore angolare USB Metodo 2 Mediante un cavo di prolunga ali

Premere il tasto ▲ per passare a Seleziona una rete, quindi premere ENTERE. La funzione Rete ricerca le reti wireless disponibili. Al termine, verrà visualizzato l’elenco delle reti wireless disponibili.

Nell’elenco delle reti disponibili, premere il tasto ▲ o ▼ per selezionare le rete desiderata, quindi premere ENTERE. Procedura per l’impostazione mediante PBC (WPS) Se il router è dotato di un tasto PBC (WPS), seguire questi passaggi:

1. Collegare il televisore alla LAN come descritto nella sezione

Accendere il televisore, premere il tasto MENU sul telecomando, usare il tasto ▲ o ▼ per selezionare Impostazione, quindi premere ENTERE.

Usare il tasto ▲ o ▼ per selezionare Rete nel menu Impostazione, quindi premere ENTERE.

Nella schermata Rete, selezionare Tipo di rete.

Impostare Tipo di rete su Wireless.

Selezionare Impostazione rete. Verrà visualizzata la schermata Impostazione rete. ✎✎ Se l’AP è impostato su Nascosto, sarà necessario selezionare Aggiungi rete e digitare Nome rete (SSID) e Chiave sicur per stabilire la connessione.

Se compare la finestra PIN/Sicurezza, andare al passaggio

6. Se compare la schermata di connessione rete, andare al

Premere il tasto ▲ o ▼ per selezionare Sicurezza o PIN. Per la maggior parte delle reti domestiche, selezionare Sicurezza (per Chiave sicur). Viene visualizzata la schermata Sicurezza. Impostazione rete Impostazione rete Security Key Seleziona una rete Impostazione IP : Non selezionato : Automatico Indirizzo IP

U Sposta E Conferma R Ritorna

Premere il tasto Rosso del telecomando.

Premere il tasto PBC (WPS) sul router entro due minuti. Il televisore acquisirà automaticamente tutte le impostazioni di rete di cui necessita e si collegherà alla rete.

Una volta impostata la connessione di rete, premere il tasto Return per uscire dalla schermata Impostazione rete. 0 entered Procedura per l’impostazione automatica Per impostare automaticamente l’accesso a una connessione wireless, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra.

Nella schermata Sicurezza, digitare la passphrase di rete. ✎✎ Dovrebbe essere possibile reperire la passphrase in una delle schermate di impostazione usate per impostare il router o il modem.

Impostazione rete (Auto) La maggior parte delle reti wireless dispongono di un ulteriore sistema di sicurezza che utilizza l’accesso alla rete tramite dispositivi per la trasmissione di un codice di sicurezza crittografato denominato Access o Security Key (Chiave di sicurezza o di accesso). La Chiave di sicurezza è basata su una passphrase, solitamente una parola o un codice alfanumerico di una determinata lunghezza richiesti al momento dell’impostazione della funzione di protezione della rete wireless. Utilizzando questo metodo per l’impostazione della connessione di rete, e avendo specificato una Chiave di sicurezza per accedervi, verrà chiesta una passphrase durante la procedura di impostazione. 04 Funzioni avanzate Impostazione rete (PBC (WPS))

Per digitare la passphrase, seguire queste regole generali: –– Premere i tasti numerici del telecomando per digitare i numeri. –– Usare i tasti freccia del telecomando per passare da un tasto all’altro nella schermata Chiave sicur. –– Premere il tasto Rosso per cambiare da maiuscolo a minuscolo e viceversa o visualizzare simboli/caratteri. –– Per digitare una lettera o un simbolo, passare alla lettera o al simbolo, quindi premere ENTERE. –– Per cancellare l’ultima lettera o numero digitato, premere il tasto Verde del telecomando. Al termine, premere il tasto Blu sul telecomando. Verrà visualizzata la schermata Connessione rete.

10. Attendere che venga visualizzato il messaggio di conferma

della connessione, quindi premere ENTERE. Verrà visualizzata nuovamente la schermata Impostazione rete.

11. Per verificare la connessione, premere RETURN per

selezionare Test di rete, quindi premere ENTERE. Usare il tasto ▼ per selezionare Internet Protocol Setup (Impostazione IP), quindi premere ENTERE. Premere il tasto ▲ o ▼ per selezionare Auto, quindi premere ENTERE. Italiano BN68-02791D_LPRIta.indb 27

3/8/2010 5:02:17 PM Funzioni avanzate Impostazione rete (Ad-Hoc) E’ possibile collegarsi a un dispositivo mobile senza Access Point tramite la scheda “Samsung Wireless LAN Adapter” usando un network peer-to-peer. ✎✎Questa funzione è disponibile quando SWL (Samsung Wireless Link) è impostato su Off. Come collegarsi a un nuovo network Ad-hoc

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 27)

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di dispositivi/reti.

3. All’interno dell’elenco dei dispositivi, premere il tasto Blu

del telecomando. ✎✎ Il messaggio Ad-hoc è una connes. Wi-Fi diretta con il telefono cellulare o il PC. Il sistema di rete esistente potrebbe avere funzioni limitate. Cambiare la connessione di rete? comparirà sullo schermo.

4. Digitare il Nome rete (SSID) generato e la Chiave sicur

nel dispositivo che si desidera collegare. Come collegarsi a un dispositivo Ad-hoc esistente

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 27)

2. Scegliere Seleziona una rete Sullo schermo comparirà

l’elenco dei dispositivi disponibili. Procedura per l’impostazione manuale Per immettere le impostazioni di rete nel televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” descritta sopra. (P. 27)

2. Usare il tasto ▼ per selezionare Impostazione IP,

quindi premere ENTERE. Premere il tasto ▲ o ▼ per selezionare Manuale, quindi premere ENTERE.

3. Premere il tasto ▼ per passare al primo campo da

compilare (Indirizzo IP).

4. Usare i tasti numerici per digitare i numeri.

5. Una volta compilato ogni campo, usare il tasto ► per

passare al campo successivo. E’ inoltre possibile usare gli altri tasti freccia per spostarsi verso l’alto, il basso e a sinistra.

6. Immettere le impostazioni Indirizzo IP, Maschera

7. Premere il tasto ▲ o ▼ per passare a DNS.

8. Premere il tasto ▼ per passare al primo campo DNS.

Digitare i numeri come indicato sopra.

9. Al termine, premere il tasto ▲ per passare a Seleziona

una rete. Selezionare la rete, quindi premere ENTERE.

10. Andare al passaggio 4 della “Procedura per

l’impostazione automatica” (P. 27) e seguire le istruzioni a partire da quel punto.

3. Selezionare il dispositivo desiderato nell’Elenco dei

dispositivi. Se il televisore non riesce a stabilire una connessione a Internet

4. Se la chiave di sicurezza è stata applicata, digitarla

nuovamente. Il televisore potrebbe non essere in grado di collegarsi a Internet perché l’ISP ha registrato in modo permanente l’indirizzo MAC (un numero di identificazione univoco) del PC o del modem in uso; ciò consente l’autenticazione dell’utente a ogni accesso a Internet in modo da evitare l’accesso non autorizzato. Poiché il televisore ha un indirizzo MAC diverso, l’ISP non è in grado di autenticare il relativo indirizzo MAC, perciò il televisore non sarà in grado di connettersi. In questo caso, chiedere all’ISP le procedure per collegare dispositivi diversi dal PC (per esempio il televisore) a Internet. Se l’Internet Service Provider richiede un ID o una password per il collegamento a Internet, il televisore potrebbe non essere in grado di collegarsi. In questo caso, digitare l’ID o la password durante l’accesso a Internet. La connessione Internet potrebbe interrompersi a causa di un problema di firewall. In questo caso, contattare l’Internet Service provider. Se ancora non è possibile collegarsi a Internet anche dopo aver seguito le procedure descritte dall’Internet Service Provider, contattare Samsung Electronics. ✎✎ Se la rete non funziona regolarmente, controllare nuovamente i parametri Nome rete (SSID) e Chiave sicur. Una Chiave sicur errata può causare un malfunzionamento. Impostazione rete (Manuale) Se gli altri metodi non funzionano, digitare le impostazioni di rete manualmente. Ottenere le impostazioni per la connessione di rete Per ottenere le impostazioni per la connessione di rete sulla maggior parte dei computer basati su Windows, seguire questi passaggi:

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Vengono

visualizzate le impostazioni di rete.

Italiano BN68-02791D_LPRIta.indb 28 3/8/2010 5:02:17 PM Godetevi le fotografie, la musica o i film salvati su un dispositivo USB Mass Storage Class (MSC) e/o sul PC. 04 Funzioni avanzate Media Play MediaPlay Videos SUM Nome Dispisitivo Visual dispositivi E Conferma R Ritorna ¦¦ Collegamento di un dispositivo USB

1. Accensione del televisore.

Pannelo posteriore del televisore Pannello laterale del televisore

e/o filmati al jack USB 1 (HDD) o USB 2 sul pannello laterale o posteriore del televisore.

3. Quando un dispositivo USB viene collegato al televisore,

sullo schermo compare una finestra. A questo punto è possibile selezionare Media Play. ¦¦ Connessione al PC tramite rete E’ possibile riprodurre video, file di immagini e file musicali memorizzati sul PC o sul televisore mediante una connessione di rete in modalità Media Play ✎✎Se si utilizza Media Play per riprodurre un file salvato sul PC, è necessario scaricare “PC Share Manager” e il manuale utente dal sito “www.samsung.com.” Pannello laterale del televisore LAN Samsung Wireless LAN o Adapter Modem esterno (ADSL / VDSL / TV via cavo) Pannelo posteriore del televisore Wireless IP LAN Cavo

1. Per ulteriori informazioni sulla configurazione della rete, vedere ’Connessione di rete’.

–– È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell’indirizzo subnet e IP del televisore e del PC devono essere uguali e solo l’ultima parte (l’indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**)

2. Mediante un cavo LAN, collegare il modem esterno e il PC su cui verrà installato il programma Samsung PC Share

Manager. –– E’ possibile collegare il televisore al PC direttamente senza dover passare tramite un router. Italiano BN68-02791D_LPRIta.indb 29

3/8/2010 5:02:19 PM Funzioni avanzate ✎✎Funzioni non supportate quando si effettua il collegamento a un PC tramite rete: xx Funzioni Background Music (Musica di sottof) e Background Music Setting (Impostazione musica di sottofondo). xx Ordinamento dei file in base alle preferenze nelle cartelle Photo (Foto), Music (Musica) e Movie (Film). xx Premere i tasti (REW) o µ (FF) durante la riproduzione di un film. ✎✎Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate. ✎✎Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC. ✎✎Quando si utilizza la modalità Media Play mediante una connessione di rete, in base alle funzioni del server: xx Il metodo di ordinamento può variare. xx La funzione di ricerca scene può non essere supportata. xx La funzione Play Continuously (Ripr in continuo), che riprende la riproduzione di un video interrotto, può non essere supportata. –– La funzione Play Continuously (Ripr in continuo) non supporta utenti multipli. (La funzione memorizza solo il punto in cui l’ultimo utente ha interrotto la riproduzione.) xx I tasti (REW), µ (FF) o (Pausa) potrebbero non funzionare a seconda delle informazioni relative al contenuto. ✎✎Se attraverso una rete wireless la riproduzione del video dovesse risultare a scatti, si consiglia l’uso di una rete cablata. ✎✎Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente. ✎✎Elenco delle cose da sapere prima di utilizzare Media Play xx MTP (Media Transfer Protocol) non è supportato. xx Il file system supporta FAT16, FAT32 e NTFS. xx Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore. xx Media Play supporta solo i dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i lettori di schede Flash e le unità HDD USB (le unità HUB USB non sono supportate.) I dispositivi devono essere collegati direttamente alla porta USB del televisore. xx Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati. xx Collegare un’unità HDD USB alla porta dedicata, USB1 (HDD). xx Non scollegare il dispositivo USB durante il caricamento. xx MSC supporta file MP3 e JPEG, mentre un dispositivo PTP supporta solo file JPEG. xx Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo. xx La risoluzione massima supportata in JPEG è 15360X8640 pixel. xx In caso di file non supportati o danneggiati, comparirà il messaggio “Not Supported File Format” (Formato file non supportato). xx Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file. xx I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale, così come la gestione degli addebiti e dei pagamenti. xx Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta. xx Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato. xx Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente. xx Se il televisore non ha ricevuto segnali nel tempo prefissato in Ora protezione auto, si attiverà lo screensaver. xx Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità vengono collegate al televisore. xx Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo potrebbero non essere letti. xx Se il dispositivo USB collegato al televisore non viene riconosciuto, l’elenco dei file sul dispositivo è corrotto o uno dei file in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il collegamento. xx Se un file cancellato dal PC compare nuovamente quando si esegue Media Play, utilizzare la funzione “Svuota cestino” sul PC per eliminare in modo permanente il file.

Italiano BN68-02791D_LPRIta.indb 30 3/8/2010 5:02:19 PM 04 Funzioni avanzate ¦¦ Visualizzazione a schermo Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere ENTERE o (Riproduci). Il file selezionato verrà visualizzato. ✎✎Supporta Mod. dispositivo e Mod. contenuti nella homepage Media Play. Informazioni: E’ possibile verificare il nome del file selezionato e il numero di file e di pagine. Videos Movie 01.avi Movie 03.avi Movie 05.avi Sezione Elenco ordinamento: Visualizza lo standard di ordinamento. Movie 02.avi Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi Movie 09.avi SUM A Jan.10.2010 Jan.10.2010 Sezione Elenco file: E’ possibile confermare i file e i gruppi ordinati in ogni categoria. Jan.10.2010 Movie 08.avi Jan.10.2010 ✎✎ Lo standard di ordinamento cambia in base ai contenuti. 1/1 Page /Movie 01.avi Jan.10.2010 Movie 10.avi Jan.10.2010 Dispositivo Seleziona Jan.10.2010 Ordinam T Strumenti Tasti operativi A Rosso (Camb dispos): Seleziona un dispositivo connesso. B Verde (Preferenze): Imposta le preferenze dei file. (non supportato in Visual base) C Giallo (Seleziona): Seleziona più file da un elenco. I file selezionati vengono evidenziati con un simbolo. D Blu (Ordinam.): Seleziona l’elenco ordinato. T Strumenti: Visualizza il menu delle opzioni. ✎✎ Usando i tasti o µ, è possibile spostare l’elenco file alla pagina successiva o precedente. Video Riproduzione di video

1. Premere il tasto ◄ o ► per selezionare Video, quindi premere ENTERE nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.

3. Premere ENTERE o il tasto (Riproduci).

–– Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. –– Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non vengono visualizzati. –– Durante la riproduzione di video è possibile eseguire ricerche utilizzando i tasti ◄ e ►. ✎✎In questa modalità , è possibile visualizzare clip video contenute in un gioco, tuttavia non è possibile riprodurre il gioco stesso. 00:04:03 / 00:07:38 1/1 Movie 01.avi yy Formati sottotitoli supportati Nome Estensione file Testo MPEG-4 time-based .ttxt Formato XML SAMI .smi HTML SubRip .srt string-based SubViewer .sub string-based Micro DVD .sub o .txt string-based SUM E Pausa L Salta T Strumenti R Ritorna Italiano BN68-02791D_LPRIta.indb 31

MP4 *.3gp Risoluzione Divx 3.11/4.x/5.1/6.0 ASF ASF Codec Video

HE-AAC Altre limitazioni ✎✎ NOTA xx In caso di problemi con i contenuti di un codec, il codec non verrà supportato. xx Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di riprodurlo correttamente. xx Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore al Fram/sec compatibile elencato nella tabella precedente. xx Se la Index Table è in errore, la funzione Seek (Cerca) (Jump) (Salta) non è supportata. Decoder video

Supporta fino a H.264, Livello 4.1 H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 e AVCHD non sono supportati. H.263 non è supportato. Oltre GMC 2 non supportato. Decoder audio

Supporta fino a WMA 7, 8, 9, STD WMA 9 PRO non supporta 2 canali oltre multicanale o audio "lossless" (privo di perdite). La velocità di campionamento WMA 22050Hz mono non è supportata. Italiano BN68-02791D_LPRIta.indb 32 3/8/2010 5:02:20 PM Se si interrompe la riproduzione video, la riproduzione può essere ripresa in seguito a partire dal punto in cui è stata interrotta.

1. Nella sezione elenco file, selezionare il filmato da riprodurre in

modo continuo premendo il tasto ◄ o ►.

2. Premere il tasto (Riproduci) / ENTERE

00:04:03 / 00:07:38 1/1 Movie 01.avi

3. Selezionare Ripr in continuo (Riprendi riproduzione) premendo il

tasto blu. La riproduzione del filmato inizierà dal punto di arresto precedente. ✎✎ Il tasto blu è disponibile solo quando si riavvia la riproduzione. Play continuously Resumes playing from the last viewed scene. ✎✎ Se la funzione Prom ripr cont di un film è impostata su On nel menu Impostaz., comparirà un messaggio alla ripresa della riproduzione del filmato. 04 Funzioni avanzate Riproduzione continua di filmati (Riprendi riprod.) Ripr in continuo E Pausa L Salta T Strumenti R Ritorna SUM Musica Riproduzione di musica

1. Premere il tasto ◄ o ► per selezionare Musica, quindi premere

ENTERE nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

3. Premere ENTERE o il tasto (Riproduci).

Playlist –– Durante la riproduzione di musica è possibile eseguire ricerche utilizzando i tasti ◄ e ►. –– I tasti (REW) e µ (FF) non sono attivi durante la riproduzione. ✎✎Visualizza solo i file con estensione MP3 e PCM. I file con altre estensioni non vengono visualizzati, nemmeno se sono stati salvati sul medesimo dispositivo USB. I Love You Jhon I Love you Jhon 1st Album Pop 4.2MB No Singer 3/15 Music 1 Music 2 No Singer Music 3 No Singer Music 4 01:10 / 04:02 No Singer Music 5 No Singer SUM E Pausa L Salta T Strumenti R Ritorna ✎✎Se il suono risulta anomalo durante la riproduzione di file MP3, regolare Equalizzatore nel menu Suono. (Un file MP3 sovramodulato può causare problemi audio.) Foto Visualizzazione di una foto (o di una proiezione di diapositive)

1. Premere il tasto ◄ o ► per selezionare Foto, quindi premere

ENTERE nel menu Media Play.

2. Premere il tasto ◄/►/▲/▼ per selezionare la foto desiderata tra

quelle riportate in elenco.

3. Premere ENTERE o il tasto (Riproduci).

–– Quando si visualizza un elenco di foto, per iniziare la proiezione di diapositive premere il tasto (Riproduci) / ENTERE sul telecomando. –– Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file. –– Durante la proiezione di diapositive, i file appaiono in sequenza a partire da quello correntemente visualizzato. Impostando l’opzione Musica di sottofondo su On durante la proiezione delle diapositive i brani musicali vengono riprodotti automaticamente. La Modalità MdS non può essere modificata fino al completo caricamento della musica di sottofondo.

3/8/2010 5:02:21 PM Funzioni avanzate ¦¦ Riproduzione di più file Riproduzione di filmati/brani musicali/foto selezionati Videos File 2 sel.nati /Movie 01.avi

1. Premere il tasto Giallo per selezionare il file desiderato tra quelli

riportati in elenco. Movie 01.avi

2. Ripetere l’operazione per selezionare più file.

Movie 03.avi Movie 02.avi Jan.10.2010 ✎✎ NOTA Jan.10.2010 Movie 04.avi Jan.10.2010 Movie 05.avi xx Il simbolo (c) comparirà a sinistra dei file selezionati. xx Per annullare una selezione, premere nuovamente li tasto giallo. xx Per deselezionare tutti i file selezionati, premere il tasto TOOLS e selezionare Deselez tutto. Jan.10.2010 Movie 07.avi Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 08.avi Jan.10.2010 Movie 09.avi Jan.10.2010 Movie 10.avi Jan.10.2010 SUM 1/1 Page Dispositivo Jan.10.2010 Seleziona

3. Premere il tasto (Riproduci) / ENTERE

Ordinam T Strumenti Riproduzione di un brani musicali/foto

1. Durante la visualizzazione dell’elenco dei file, posizionarsi su un

qualsiasi file del gruppo desiderato.

2. Premere il tasto TOOLS e selezionare Riproduci gruppo corrente

¦¦ Media Play Additional Function Ordinare l’elenco dei file Premere il tasto Blu nell’elenco dei file per ordinarli. Categoria Visual base Titolo Preferenze Più recenti Meno recenti Artista Album Genere Atmosfera Mensile

Operazioni Mostra l’intera cartella. E' possibile visualizzare la foto selezionando la cartella. Ordina e mostra i titoli dei filmati in ordine di Simbolo/numerico/alfabetico/ speciale. Mostra e visualizza il file in base alle preferenze. E' possibile cambiare le preferenze dei file conteuti nella sezione elenco file usando il tasto verde Ordina e visualizza i file in base alla data più recente. Ordina e visualizza i file in base alla data meno recente. Ordina i brani musicali per artista in ordine alfabetico. Ordina i brani musicali per album in ordine alfabetico. Ordina i brani musicali per genere musicale. Ordina i brani musicali in base all'atmosfera. È possibile cambiare le informazioni relative all'atmosfera musicale. Ordina e visualizza i file in base al mese. Li ordina solo in base al mese (da gennaio a dicembre) indipendentemente dall'anno. Video Musica Foto

Italiano BN68-02791D_LPRIta.indb 34 3/8/2010 5:02:22 PM Durante la riproduzione di un file, premere TOOLS. Categoria Operazioni Video Titolo E’ possibile spostare l’altro file direttamente.

Modalità Ripeti E’ possibile riprodurre ripetutamente filmati o brani musicali.

Formato immagine E’ possibile regolare la dimensione dell’immagine in base alle proprie (Modalità1 / Modalità2 preferenze. / Originale) Musica Foto

Impostazioni immagine E’ possibile regolare l’impostazione dell’immagine. (P. 15, 16, 17) Impostazioni audio E’ possibile regolare l’impostazione dell’audio. (P. 17, 18)

Impostazione sottotitoli E’ possibile riprodurre il video con i Sottotitoli. Questa modalità funziona solo se il nome del file dei sottotitoli è uguale a quello del video.

Audio E’ possibile guardare video in una delle lingue supportate. La funzione è attiva solo quando vengono riprodotti file stream che supportano formati audio multipli.

04 Funzioni avanzate Opzioni riproduzione Video/Musica/Foto

Arresta proiezione diapositive / Avvia proiezione diapositive E’ possibile avviare una Proiezione diapositive. Velocità slide show Durante la proiezione diapositive è possibile selezionare la velocità di proiezione.

Musica di sottofondo Durante la proiezione diapositive è possibile impostare la musica di sottofondo desiderata.

Zoom E’ possibile ingrandire le immagini a pieno schermo.

Ruota E’ possibile ruotare le immagini a pieno schermo. Informazioni E’ possibile visualizzare le informazioni dettagliate sul file riprodotto.

Impostazioni Uso del menu Impostazione ■■ Prom ripr cont di un film (On / Off) (Riproduci continuamente): Selezionare questa opzione per visualizzare il messaggio di aiuto a comparsa per la riproduzione continua del filmato. ■■ Ottieni codice registrazione DivX® VOD: Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata. ✎✎ Per ulteriori informazioni su VOD DivX®, visitare il sito www.DivX.com. ■■ Ottieni codice disattivazione DivX® VOD: Se DivX® VOD non è registrato, viene visualizzato il codice di disattivazione della registrazione. Se si esegue questa funzione con codice DivX® VOD registrato, la registrazione DivX® VOD corrente viene disattivata. ■■ Informazioni: Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato. Italiano BN68-02791D_LPRIta.indb 35

3/8/2010 5:02:22 PM Funzioni avanzate Anynet+ Che cos’è Anynet+? t Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per collegare un sistema Home Theatre

Home Theater Cavo ottico Dispositivo Anynet+ 1 Dispositivo Anynet+ 2, 3, 4 Cavo HDMI Cavo HDMI 1. Collegare la porta HDMI IN (1 (DVI), 2, 3 o 4) del televisore alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. 2. Collegare la porta HDMI IN del sistema Home Theater alla porta HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ✎✎NOTA xx Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all’ingresso Digital Audio del sistema Home Theatre. xx Se si opta per una connessione di questo genere, la presa ottica permette l’uscita di soli 2 canali audio. In questo modo sarà possibile sentire l’audio solo dagli altoparlanti frontali sinistro e destro del sistema Home Theatre e dal subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore DVD / Ricevitore satellitare (p. es. dispositivo Anynet+ 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. xx Collegare solo un sistema Home Theatre. xx E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. xx Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. xx Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo. Menu Anynet+ Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore. Menu Anynet+ Visualizza TV Elenco dispositivi Registrazione: (*registratore) (nome_dispositivo) MENU (nome_dispositivo) INFO Interrompi registrazione: (*registratore) Ricevitore Descrizione La modalità Anynet+ passa alla modalità di trasmissione TV. Visualizza l'elenco dei dispositivi Anynet+. Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.) Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. Mostra il menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Interrompe la registrazione. L’audio viene riprodotto attraverso il ricevitore. Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo).

Italiano BN68-02791D_LPRIta.indb 36 3/8/2010 5:02:22 PM ■■ Impostazione Anynet+ (HDMI-CEC) (Off / On): Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su On. Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.

Spegnimento auto (No / Sì): Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+.

✎✎ Un dispositivo esterno potrebbe spegnersi anche durante una registrazione. 04 Funzioni avanzate ¦¦ Configurazione di Anynet+ ¦¦ Passaggio da un dispositivo Anynet+ all’altro

1. Vengono elencati tutti i dispositivi Anynet+ collegati al televisore.

✎✎ Se non si individua il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi.

2. Selezionare un dispositivo e premere ENTERE. Il dispositivo selezionato viene attivato.

✎✎ Solo all’impostazione di Anynet

(HDMI-CEC) su On nel menu Applicazione comparirà il menu Elenco dispositivi. xx Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. xx Se si è selezionata una modalità di ingresso esterna tramite il tasto SOURCE non sarà possibile utilizzare la funzione Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi. ¦¦ Registrazione Con un videoregistratore Samsung è possibile registrare un programma televisivo.

1. Selezionare Registrazione.

✎✎ Se vi sono più di due dispositivi di registrazione xx Se sono collegati più dispositivi di registrazione, questi vengono elencati. Selezionare un dispositivo di registrazione in Elenco dispositivi. ✎✎ Se il dispositivo di registrazione non è visualizzato, selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi.

2. Premere EXIT per uscire.

✎✎ E’ possibile registrare il segnale proveniente da una sorgente selezionando Registrazione: (nome_dispositivo). ✎✎ Premendo il tasto (REC) si eseguirà la registrazione del programma visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. ✎✎ Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell’utente del dispositivo di registrazione utilizzato Italiano BN68-02791D_LPRIta.indb 37

3/8/2010 5:02:23 PM Funzioni avanzate ¦¦ Ascolto tramite il ricevitore È possibile ascoltare l’audio tramite un ricevitore (per es. un Home Theatre) anzichè dagli altoparlanti del televisore.

1. Selezionare Ricevitore e impostarlo su On.

2. Premere EXIT per uscire.

Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. Il ricevitore è operativo solo se è collegata in modo appropriato la porta Optical In del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. Quando il ricevitore (per es. un home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (antenna), invia l’audio a 5.1 canali al ricevitore. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore.

✎✎NOTA xx E’ possibile controllare i dispositivi Anynet+ solo mediante telecomando e non con i tasti del televisore. del televisore potrebbe non funzionare. In questo caso, selezionare xx In determinate condizioni, il telecomando nuovamente il dispositivo Anynet . xx Le funzioni Anynet+ non sono attive con prodotti di altre marche. ¦¦ Risoluzione dei problemi con Anynet+ Problema Anynet+ non funziona. Possibile soluzione

Desidero avviare Anynet+.

Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi che supportano Anynet+. Collegare un solo ricevitore (Home Theatre). Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente. Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet+. Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+. Verificare che il telecomando del televisore sia in modalità TV. Verificare se il telecomando è esclusivo per il dispositivo Anynet+. In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play o Plug & Play (Impostazione iniziale) ecc.) Quando si collega o si rimuove il cavo HDMI eseguire una nuova ricerca dei dispositivi oppure spegnere e riaccendere il televisore. Controllare che la funzione Anynet+ o il dispositivo Anynet+ sia impostato su on. Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia impostata su On nel menu di impostazione di Anynet+. Premere il tasto TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato. Desidera uscire da Anynet+.

Selezionare Visualizza TV nel menu Anynet+. Premere SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+. Premere P / >/<, PRE-CH e FAV.CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è collegato un dispositivo Anynet+ con sintonizzatore incorporato.) Sullo schermo viene visualizzato il messaggio ‘Collegamento a un dispositivo Anynet+ in corso...

Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un'altra modalità di visualizzazione. Utilizzare il telecomando solo al termine dell'impostazione di Anynet+ o del passaggio alla nuova modalità di visualizzazione. Il dispositivo Anynet+ non funziona.

Non è possibile riprodurre contenuti mentre è in corso la funzione Plug & Play (Impostazione iniziale). Lo schermo del dispositivo esterno non appare.

Controllare se il dispositivo supporta le funzioni di Anynet+. Controllare se il cavo HDMI è collegato correttamente. Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+. Cercare nuovamente dispositivi Anynet+. E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una interruzione di corrente, ripetere la ricerca del dispositivo.

Il programma TV non può essere registrato.

Verificare se la porta dell’antenna sul dispositivo di registrazione è correttamente collegata. L’audio del televisore non viene riprodotto attraverso il ricevitore.

Collegare il televisore e il ricevitore mediante il cavo ottico.

Italiano BN68-02791D_LPRIta.indb 38 3/8/2010 5:02:23 PM Messag / Media / ScreenShare ¦¦ Informazioni su AllShare AllShare collega il televisore e il cellulare Samsung / i dispositivi compatibili attraverso una rete. Sul televisore è possibile visualizzare le chiamate in arrivo, gli SMS e i promemoria impostati sul proprio cellulare. Inoltre, è possibile riprodurre contenuti multimediali compresi video, foto e musica memorizzati sul proprio cellulare o su altri dispositivi (per es il PC) e controllarli sul televisore mediante la rete. E’ anche possibile utilizzare il televisore per navigare in Internet attraverso il proprio cellulare. Mostra un elenco di cellulari o dispositivi connessi configurati con questo televisore per l’uso di Messag, Media, o della funzione ScreenShare. ✎✎La funzione Media è disponibile in tutti i dispositivi mobili che supportano AllShare. ■■ Ammesso / Negato: Permette/blocca il collegamento del cellulare. ■■ Elimina: Elimina il cellulare dall’elenco. ✎✎ Questa funzione elimina solo il nome del cellulare dall’elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe nuovamente comparire in elenco. ✎✎Per ulteriori informazioni visitare il sito “www.samsung. com” o chiamare il call center Samsung. I dispositivi mobili potrebbero necessitare di ulteriore software. Per maggiori informazioni, vedere la relativa guida dell’utente. ¦¦ Impostazione di AllShare 04 Funzioni avanzate AllShare Uso della funzione Messag Utilizzando questa funzione, è possibile visualizzare chiamate in arrivo, SMS e programmi impostati sul cellulare nella finestra degli allarmi durante la visione del televisore. ✎✎NOTA xx Per disabilitare la finestra degli allarmi, impostare Messag su Off in Impostazione di AllShare. Impostazione ■■ Messaggio (On / Off): Abilita o disabilita la funzione messaggi (per chiamate in entrata, SMS e promemoria impostati sul proprio cellulare). ■■ Media (On / Off): Attiva o disattiva la funzione media. Quando la funzione media è attiva, riproduce video, foto e musica da un cellulare o altro dispositivo che supporti ScreenShare. ■■ ScreenShare (On / Off): Abilita o disabilita gli accessi ScreenShare a vari contenuti di cellulari o altri dispositivi che supportino ScreenShare. ■■ Nome TV: Imposta il nome del televisore in modo che sia possibile individuarlo rapidamente su un cellulare. ✎✎ Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). AllShare 3/7 Impostazione Messag : On Messange Media : On Media ScreenShare : On ScreenShare TV name : Home TV xx Se è selezionato OK, o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. xx La finestra degli allarmi può essere visualizzata durante l’uso di alcune applicazioni quali Media Play e altre. Per visualizzare il contenuto di un messaggio, passare alla modalità di visione TV. xx Quando un messaggio di un cellulare sconosciuto viene visualizzato, selezionare il cellulare nel menu messaggi in AllShare quindi selezionare Negato per bloccare il telefono. Visualizzazione messaggi Se arriva un nuovo SMS mentre si guarda il televisore, viene visualizzato nella finestra degli allarmi. Cliccando sul tasto OK, verrà visualizzato il contenuto del messaggio. E’ possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare.

✎✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. E Seleziona R Ritorna e Esci ' Impostazione R Ritorna Italiano BN68-02791D_LPRIta.indb 39

3/8/2010 5:02:23 PM Funzioni avanzate Allarme chiamata in arrivo Uso della funzione ScreenShare Se arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi. Mediante ScreenShare, è possibile ricercare vari contenuti web forniti attraverso il cellulare. Ad esempio, l’immagine sotto visualizza una pagina di accesso per i contenuti provenienti da un cellulare. E’ possibile leggere i vari file contenuti nel cellulare e visualizzare la rubrica e il calendario sul televisore. Inoltre, dalla rubrica è possibile effettuare una chiamata o inviare un SMS. Allarme programma Mentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. ✎✎ E’ possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare. ✎✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. ✎✎NOTA xx Per utilizzare questa funzione è necessario installare ScreenShare sul cellulare Samsung/sul dispositivo. xx Doc Viewer consente di leggere file in formato doc, senza poterli modificare. Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l’utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i contenuti multimediali non vengono visualizzati xx La schermata visualizzata può differire in base al dispositivo collegato. My Mobile ✎✎NOTA xx Se la funzione Media viene eseguita per la prima volta, viene visualizzata una finestra di avvertenza. Premendo ENTERE per selezionare Consent, sarà possibile utilizzare la funzione Media sul dispositivo selezionato. "Unknown Device 0" is requesting that the media file be allowed to play. If you wish to allow the media file to be played at your device, please press "Allow", otherwise press "Deny". You can also change the setting (or resetting) of this feature at "AllShare Setup".

Warning: Please note that if your device is connected to unsecured or

unfamiliar network, unwanted or inappropriate contents might be played. If you are not sure about the network's identity or content's appropriateness, we strongly recommend that you do not "Allow" the request to play. Allow Contacts Calendar Doc viewer E Seleziona Ritorna Uso del cellulare Samsung come telecomando TV Prima di utilizzare questa funzione è necessario effettuare il collegamento a un cellulare Samsung in grado di supportare le funzioni ScreenShare. Durante il controllo del televisore con il cellulare, solo i tasti POWER, y, z e MUTE sono supportati. ✎✎Anche premendo un tasto di controllo (per cambiare canale o regolare il volume) sul cellulare, il valore aumenterà o diminuirà solo di una unità. Deny xx Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Off nel menu impostazione di AllShare. xx I contenuti possono non essere riprodotti sul televisore a seconda della risoluzione e del formato. xx I tasti ENTERE e ◄ / ► potrebbero non funzionare a seconda del tipo di contenuto multimediale riprodotto. xx Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. xx Per riprodurre contenuti multimediali dal proprio PC, selezionare l’icona del PC nella schermata principale di AllShare. Il menu Media Play del televisore cambia automaticamente. Per maggiori informazioni vedere “Media Play”.

Italiano BN68-02791D_LPRIta.indb 40 3/8/2010 5:02:23 PM Altre informazioni La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Per visualizzare correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente. ✎✎E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

/ (Teletext on/mix): SOURCE 0 Premere questo tasto per attivare la modalità Teletext dopo avere selezionato un canale che fornisca il servizio. Premere di nuovo il tasto per sovrapporre le informazioni del servizio Teletext alla trasmissione corrente.

(indice): In modalità Teletext, 9 premere questo tasto in qualsiasi momento per visualizzare la pagina dell’indice (contenuti). 8 (salva): Memorizza le pagine 4 (formato): Premere questo tasto per raddoppiare le dimensioni delle lettere nella metà superiore dello schermo. Premere di nuovo il tasto per ingrandire i caratteri nella metà inferiore dello schermo. Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto.

mode (LIST/ FLOF). Premendo questo tasto in modalità LIST, si attiva la modalità di salvataggio Elenco. In modalità salvataggio Elenco, è possibile memorizzare la pagina Teletext all’interno di un elenco utilizzando il tasto 8 (memorizza)

9 (mantieni): Consente di mantenere visualizzata una pagina, se collegata a più pagine secondarie che scorrono automaticamente. Premere nuovamente il tasto per riprendere la visualizzazione. 3 (pagina giù) Visualizza la 8 pagina precedente del Teletext.

2 (pagina su) Visualizza la 7 pagina successiva del Teletext. 05 Altre informazioni Funzione Teletext dei canali analogici

(pagina secondaria) Visualizza la pagina secondaria disponibile.

(mostra): Consente di 0 visualizzare eventuale testo nascosto (le risposte ai quiz, per esempio). Per tornare alla modalità di visualizzazione normale, premere di nuovo il tasto. 7 (annulla): Utilizzato per ! visualizzare le stazioni emittenti durante la ricerca di una pagina. Tasti colorati (rosso/verde/ @ giallo/blu): Se una emittente usa il sistema FASTEXT, i vari argomenti trattati in una pagina Teletext vengono codificati in base ai colori e possono essere selezionati premendo i tasti colorati corrispondenti. Premere il tasto del colore corrispondente a quello dell’argomento desiderato. La pagina viene visualizzata con altre informazioni colorate che possono essere selezionate allo stesso modo. Per visualizzare la pagina successiva o precedente, premere il tasto colorato corrispondente. Le pagine Teletext sono organizzate in base a sei categorie: Parte Indice Parte Contents Indice

Numero della pagina selezionata.

Identità della stazione emittente.

Numero della pagina corrente o stato della ricerca.

Informazioni sullo stato. Informazioni FASTEXT. Italiano BN68-02791D_LPRIta.indb 41

3/8/2010 5:02:24 PM Altre informazioni Installazione del supporto a parete ¦¦ Montaggio della staffa preforata Durante l’installazione del televisore a parete, collegare la staffa alla parte che collega il piedistallo come mostrato nella figura. Staffa preforata ¦¦ Preparazione per l’installazione di un supporto a parete (per televisori da 46 pollici) Per installare un supporto a parete di un altra marca, utilizzare un anello di ritenuta. ¦¦ Installazione del Kit di montaggio a parete Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il televisore alla parete. Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il montaggio della staffa a parete. Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente.

Italiano BN68-02791D_LPRIta.indb 42 3/8/2010 5:02:24 PM ✎✎Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente. Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e lesioni personali. ✎✎NOTA xx Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una installazione autonoma del televisore da parte dell’utente. 05 Altre informazioni ¦¦ Specifiche del kit di montaggio a parete (VESA) xx Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di montaggio a parete. xx All’acquisto di un kit di montaggio a parete, verrà fornita la guida all’installazione e tutte le parti necessarie per il montaggio. xx Non utilizzare viti di dimensioni diverse da quelle standard poiché potrebbero danneggiare l’interno del televisore. xx Per i montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire in base alle loro specifiche. xx Non utilizzare viti non conformi agli standard VESA. xx Non serrare eccessivamente le viti, in quanto potrebbero danneggiare il prodotto o causarne la caduta con conseguente rischio di lesioni. Samsung non può essere ritenuta responsabile per tali incidenti. xx Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di montaggio a parete non conformi allo standard VESA o l’utente non segua le istruzioni di installazione fornite. xx Non superare i 15 gradi di inclinazione durante il montaggio del televisore. Famiglia prodotto LCD-TV pollici Spec. VESA (A * B) Standard Screw 19~22 75 X 75 100 X 100

Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero verificarsi incidenti con lesioni personali causate da scosse elettriche Italiano BN68-02791D_LPRIta.indb 43

3/8/2010 5:02:25 PM Altre informazioni Assemblaggio dei cavi Racchiudere i cavi nel fermacavi in modo che non siano visibili attraverso il piedistallo trasparente. Fermacavi Blocco antifurto Kensington Il blocco Kensington è un dispositivo usato per assicurare fisicamente il sistema quando viene utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington.

✎✎Trovare l’icona “ 2 blocco ” sul retro del televisore. L’alloggiamento del Kensington si trova di fianco all’icona “ ”.

1. Inserire il dispositivo nello slot Kensington sul TV LCD 1 e ruotarlo nella

direzione di blocco 2.

2. Collegare il cavo del blocco Kensington.3.

3. Fissare il blocco Kensington a un tavolo o a un oggetto fisso pesante.

✎✎Il dispositivo di blocco è in vendita separatamente. ✎✎La posizione del blocco Kensington può variare a seconda del modello. Fissaggio del televisore alla parete Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. ¦¦ Per evitare una eventuale caduta del televisore ✎✎Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.

1. Avvitare saldamente i ganci alla parete. Verificare che le viti siano

saldamente fissate nella parete. ✎✎ Specifiche delle viti xx Per un TV LCD da 32 ~ 40 pollici: M6 xx Per un TV LCD da 46 ~ 55 pollici: M8

2. Rimuovere le viti dal centro del pannello posteriore del televisore,

inserirle nei ganci, quindi avvitarle nuovamente al televisore.

3. Collegare i ganci fissati al televisore a quelli fissati alla parete

utilizzando un cavo resistente, quindi legarlo strettamente. ✎✎Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato. Parete ✎✎Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. ✎✎Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. ✎✎Slegare il cavo prima di spostare il televisore.

Italiano BN68-02791D_LPRIta.indb 44 3/8/2010 5:02:25 PM In caso di domande sul funzionamento del televisore, consultare per prima cosa l’elenco sottostante. Se nessuno dei consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito ‘www.samsung.com’, quindi fare clic sulla voce Support (Assistenza), oppure chiamare il numero del Call Center riportato in ultima pagina. Problemi Soluzioni e spiegazioni Qualità dell'immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare correttamente l'immagine di prova. (accedere a MENU - Supporto - Auto diagnosi - Test immagine) (P. 21) Se l'immagine di prova viene visualizzata correttamente, la scarsa qualità dell'immagine potrebbe essere causata dalla sorgente o dal segnale. La qualità dell'immagine non sembra all'altezza di quella vista in negozio.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Se si possiede un ricevitore via cavo/set top box analogico passare ad uno digitale. Usare i cavi HDMI o Component per ottenere una qualità delle immagini HD (high definition). Abbonato servizi cavo/satellite: Provare le stazioni HD dal channel line up. Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico. ✎✎ Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati. Regolare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p. Guardare il televisore alla distanza minima raccomandata, basata sulla dimensione dello schermo e la definizione del segnale visualizzato. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale debole o di scarsa qualità può causare la distorsione dell'immagine. Questo non è un problema del televisore. I colori sono errati o mancano.

Se si sta utilizzando una connessione component, verificare che i cavi component siano collegati alla porte appropriate. Collegamenti errati o instabili possono causare problemi di colori o schermate vuote. Colori o luminosità deboli.

Regolare le opzioni Immagine nel menu TV. (accedere alla modalità Immagine / Colore / Luminosità / Nitidezza). Regolare l'opzione Risp. energia nel menu TV. (accedere a MENU - Immagine - Soluzione Eco Risp. energia) (P. 15) Provare a reimpostare l'immagine visualizzandola con le impostazioni predefinite. (selezionare MENU - Immagine - Reset immagine)

Si nota una linea punteggiata sul bordo dello schermo.

Se la dimensione dell'immagine è impostata su Adatta a schermo, modificarla selezionando 16:9. (P. 16) Cambiare la risoluzione del ricevitore via cavo/satellitare. L'immagine è in bianco e nero.

Se si sta usando un ingresso composito AV, collegare il cavo video (giallo) alla porta verde dell'ingresso component 1 del televisore. Nel cambiare i canali, l'immagine viene fermata, distorta o ritardata.

Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L'operazione potrebbe richiedere fino a 20 minuti. Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p.

Qualità audio Per prima cosa, eseguire il Test audio per confermare che l'impianto audio del televisore funzioni in modo appropriato. (accedere a MENU - Supporto - Auto diagnosi - Test audio) (P. 21) Se l'audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale. L'audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo.

Verificare il volume del dispositivo esterno collegato al televisore. L'immagine è buona ma l'audio è escluso.

Impostare l'opzione Seleziona altoparlante su Altoparlante TV nel menu Suono. (P. 18) Se si sta usando un dispositivo esterno, accertarsi che i cavi audio siano collegati alle porte di ingresso audio del televisore. Se si sta usando un dispositivo esterno, verificare l'opzione di uscita audio del dispositivo (per es. potrebbe risultare necessario cambiare l'opzione audio del ricevitore via cavo su HDMI in caso di una HDMI collegata al televisore). Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato. Se il televisore è dotato di una porta per le cuffie, verificare che non vi sia un dispositivo ad essa collegato.

Gli altoparlanti emettono un rumore anomalo.

Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio. Per le connessioni Antenna/Cavo, verificare l'intensità del segnale. Un segnale basso può causare la distorsione dell'audio. Italiano BN68-02791D_LPRIta.indb 45 05 Altre informazioni Risoluzione dei problemi

3/8/2010 5:02:26 PM Altre informazioni Problemi Soluzioni e spiegazioni Nessuna immagine, video spento Il televisore non si accende.

Il televisore si spegne automaticamente.

Nessuna immagine/video.

Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Accertarsi che la presa a muro sia funzionante. Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata. Verificare che l'opzione Sleep Timer (Timer stand-by) sia impostata su Off nel menu Impostazione. (P. 19) Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC. Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il televisore sia acceso. Durante la visione del televisore mediante connessione via antenna o cavo, l'apparecchio si spegnerà dopo 10 ~ 15 minuti di mancanza di segnale. Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni). Impostare le uscite video dei dispositivi esterni (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo che le connessioni corrispondano agli ingressi del televisore. Ad esempio, se l'uscita di un dispositivo esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore. Verificare che i dispositivi collegati siano accesi. Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV. Connessione RF (Cavo/Antenna) Il televisore non riceve tutti i canali.

L'immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel

Verificare che il cavo dell'antenna sia correttamente collegato. Provare a impostare Plug & Play (Impostazione iniziale) per aggiungere i canali disponibili all'elenco canali. Accedere a MENU - Impostazione - Plug & Play (Impostazione iniziale) e attendere la memorizzazione di tutti i canali disponibili. Verificare che l'antenna sia posizionata correttamente. La compressione di contenuti video può causare la distorsione dell'immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d'azione. Un segnale basso può causare la distorsione dell'immagine. Questo non è un problema del televisore. Connessione PC Viene visualizzato il messaggio "Modo non supportato".

Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni supportate dal televisore. (P. 23) “PC” viene sempre riportato nell'elenco delle sorgenti anche quando non risulta collegato alcun PC.

E' normale; nell'elenco sorgenti, “PC” risulta sempre evidenziato anche quando non è collegato alcun PC. Il video è buono ma l’audio è escluso.

Se si sta utilizzando una connessione HDMI, verificare le impostazioni di uscita audio del PC.

Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung. Verificare che la Connessione di rete sia impostata su Wireless. Verificare che il televisore sia collegato a un router IP wireless.

I canali HD riporteranno barre scure verticali su entrambi i lati dello schermo durante la visualizzazione di contenuti SD (4:3). Quando vengono trasmessi film con un rapporto d'immagine diverso da quello del televisore, appaiono barre nere sui lati superiore e inferiore dello schermo. Regolare la dimensione dell'immagine sul dispositivo esterno o sul televisore per visualizzare l'immagine a pieno schermo. Connessione di rete (in base al modello) Mancata connessione di rete wireless. Altri L'immagine non rimane visualizzata a pieno schermo.

Il telecomando non funziona.

Sostituire le pile del telecomando prestando attenzione a rispettare le polarità (+/–). Pulire la finestra di trasmissione del sensore sul telecomando. Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri. Il telecomando del ricevitore via cavo/ satellitare non riesce ad accendere o spegnere il televisore o a regolare il volume.

Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del televisore. Consultare il manuale dell'utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG. Viene visualizzato il messaggio "Not Supported Mode" (Modo non supportato).

Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del dispositivo esterno. Vedere le impostazioni della risoluzione a pagina 23 di questo manuale. Si avverte un odore di plastica provenire dal televisore.

Ciò è normale e l'odore svanirà nel corso del tempo. Le Informazioni sul segnale del televisore non sono disponibili nel menu Test auto diagnosi.

Questa funzione è disponibile solo con canali digitali e connessione antenna / RF / Coax. (P. 21) Il televisore è inclinato su un lato.

Rimuovere il piedistallo dal televisore quindi rimontarlo.

Italiano BN68-02791D_LPRIta.indb 46 3/8/2010 5:02:26 PM Soluzioni e spiegazioni Si riscontrano difficoltà nel rimontare il piedistallo.

Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a svitare le viti fissate al televisore, utilizzare un cacciavite magnetico. Il menu dei canali è in colore grigio. (non disponibile)

Il menu Canale è disponibile solo se è selezionato il televisore come sorgente. Le impostazioni andranno perse dopo 30 minuti o a ogni spegnimento del televisore.

Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play (Impostazione iniziale). Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU → Impostazione → Plug & Play (Impostazione iniziale) → ENTERE Perdita intermittente di segnale audio o video.

Verificare le connessioni e ricollegare i cavi. La perdita del segnale audio o video può essere causata dall'uso di cavi eccessivamente rigidi o spessi. Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°. Osservando da vicino il bordo della cornice del televisore si notano delle piccole particelle.

Ciò non costituisce un difetto ma fa parte del design del prodotto. Il menu PIP non è disponibile.

La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component. Sullo schermo compare Il messaggio “Segnale criptato” o “Segnale debole/ Nessun segnale”.

Se si sta utilizzando un modulo CAM CARD (CI/CI+), verificare che sia installato nell'alloggiamento common interface. Se il problema persiste, estrarre il modulo CAM CARD dal televisore e reinserirlo. E' stato spento il televisore 45 minuti fa, e il televisore si è riacceso.

Ciò è normale. Il televisore è dotato della funzione OTA (Over The Aerial) per eseguire automaticamente la funzione di aggiornamento del firmware scaricato durante la visione del televisore. Vi sono ricorrenti problemi di immagine/ suoni.

Verificare e modificare il segnale/la sorgente. E' possibile che si verifichi una reazione tra la gomma della base del piedistallo e la superficie di alcuni mobili.

Al fine di evitare tale situazione, montare piedini di feltro su qualunque superficie del televisore possa entrare in contatto con il mobile.

3/9/2010 3:55:53 PM Altre informazioni Specifiche Pannello nativo Caratteristiche ambientali Temperatura di esercizio Umidità di esercizio Temperatura di stoccaggio Umidità di stoccaggio Sistema TV 1920 x 1080 @ 60 Hz 10°C a 40°C (50°F a 104°F) Da 10% a 80%, senza condensa -20°C a 45°C (-4°F a 113°F) Da 5% a 95%, senza condensa Analogico: In base al paese selezionato Digitale: DVB-T/DVB-C Analogico: PAL. SECAM, NT443 Digitale: MPEG2, MPEG4 .... BG. OK NICAM. MPEGl Video: 1080/24p, 1080p, 1080i .... Audio: Due canali lineari PCM 32,44 1kHz .... Ingresso audio analogico (solo HDMI IN1) Ingresso PC Sistema colore/video Sistema audio: HDMI IN 1 ~ 4 Piedistallo ruotabile (Sinistra / Destra) Nome modello Dimensione schermo (Diagonale) Suono Uscita Dimensioni (Lar x Pro x Alt) Corpo Con piedistallo Peso Con piedistallo -20˚ ~ 20˚ LE32C570 LE32C579 LE37C570 LE37C579 LE40C570 LE40C579 LE46C570 LE46C579 32 inch 37 inch 40 inch 46 inch

✎✎Design e specifiche sono soggetti a modifiche senza preavviso. ✎✎Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

Aggiornamento software AllShare Altoparlante est Altoparlante TV Amplificazione Antenna Anynet+ AUDIO OUT Auto diagnosi

Batterie Bilan bianco Bilanciamento Blocco

Caldo Cambia PIN Canali preferiti Collegamento a un dispositivo audio8 Collegamento a un PC Component Connessione di rete Contrasto Dinamico Cuffie

Incarnato Indicatore di alimentazione Informazioni sul segnale Impostazione rete

Media Play Melodia Modalità Film Modalità Ripeti Modalità Standby Modifica dei canali Modifica Nome Musica Musica di sottof

Elenco sorgenti EPG Equalizzatore

Fermacavi Formato immagine Foto Frequenza 4, 44 16, 35

Scorrere Seleziona altoparlante Seleziona tutto Sensore Eco Sintonia fine Simbolo Sottotitoli Specifiche Staffa preforata Strumenti Supporto a parete

Tasto ON/OFF Telecomando Timer Timer stand-by Titolo Tonalità nero Toni colore Trasparenza menu

Password PIP Plug & Play posizione di installazione proiezione di diapositive Registrazione Regolazione auto RGB Ricerca e risoluzione guasti Ricevitore Riproduzione VIDEO Risoluzione ottimale Risp. energia Ruota

Usare Vis. canali USB Uso dei Canali Preferiti Uso di Vista programmazione

Italiano BN68-02791D_LPRIta.indb 49 05 Altre informazioni Indice

3/8/2010 5:02:26 PM Altre informazioni Schema blocco

Italiano BN68-02791D_00Ita (26-50).indd 50 3/11/2010 4:34:46 PM Questa pagina è stata lasciata intenzionalmente bianca. BN68-02791D_LPRIta.indb 51 3/8/2010 5:02:27 PM
