MANUALE UTENTE KGE49AICA BOSCH
Avvertenze di sicurezza e potenziale pericolo
Avertenze per lo smaltimento 57
Dotazione 58
Luogo d'installazione 58
Osservare la temperatura ambiente e la ventilazione del locale 59
Collegare l'apparecchio 60
Conoscere l'apparecchio 60
Accendere l'apparecchio 61
Regolare la temperature 62
Modo Vacanza 62
Funzioni di allarme 63
Capacità utile totale 63
Il frigorifero 64
Super-raffreddamento 64
Congelatore 65
Capacità di congelamento 65
Congelare e conservare 65
Congelamento di alimenti freschi .... 66
Super-congelamento 67
Decongelare surgelati 68
Dotazione 68
Adesivo OK 70
Spagnere e mettere fuori servizio
l'apparecchio 70
Scongelamento 71
Pulizia dell'apparecchio 72
Odori 73
Illuminazione (LED) 73
Risparmiare energia 74
Rumori di funzionamento 74
Eliminare piccoli guasti 75
Autotest dell'apparecchio 77
Servizio di assistenza clienti, codice prodotto/codice di
produzione e dati tecnici 77
nl Inhoud

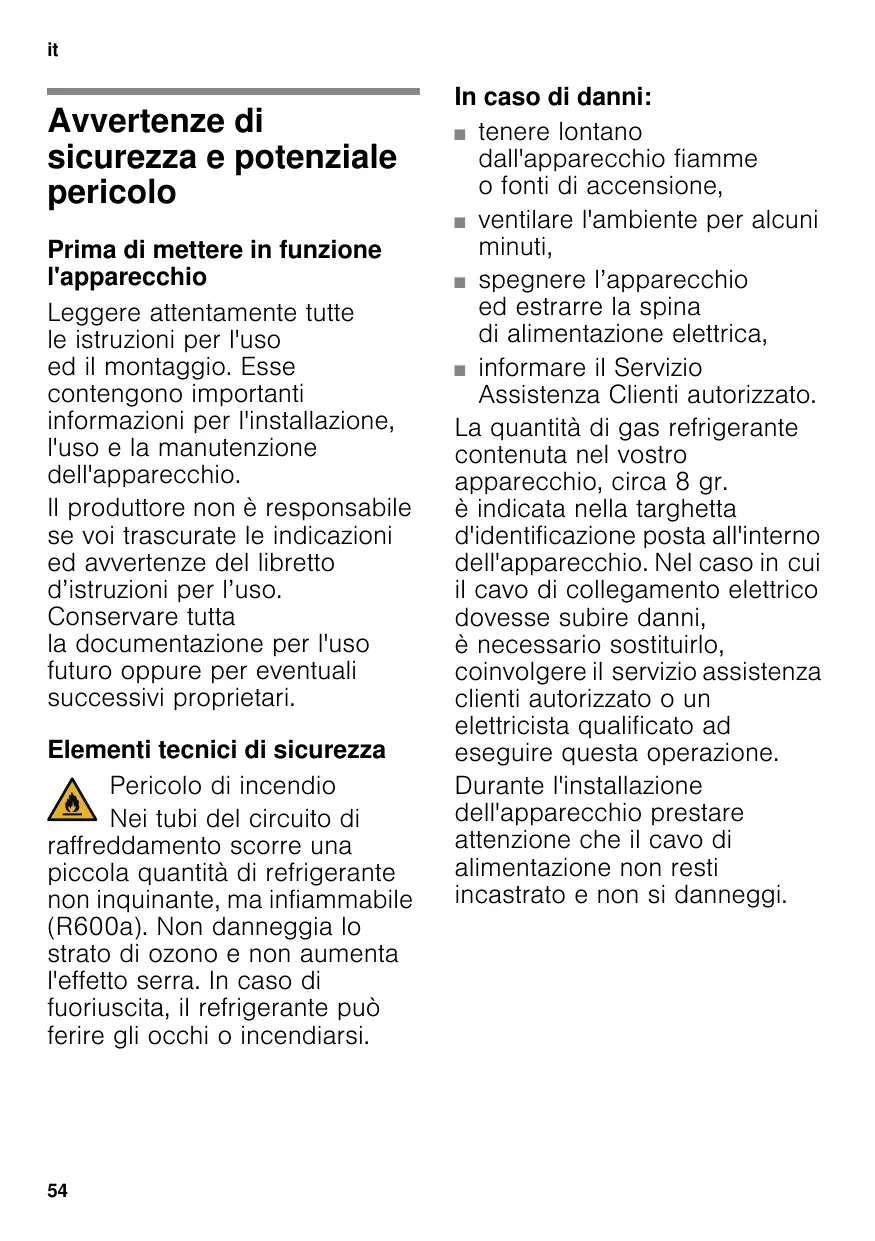

Avvertenze di sicurezza e potenziale pericolo
Prima diMETtere in funzione l'apparecchio
Leggere attendamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'infallazione, l'uso e la manutenzione dell'apparecchio.
Il produttore non è responsabile se voi trascurate leindicazioni ed avventenze del libretto d'istruzioni per l'uso. Conservare tutte la documentazione per l'uso futuro oppure per eventuali successivi proprietari.
Elementi tecnici di sicurezza
Pericolo di incendio
Nei tubi del circuito di
raffreddamento scorre una piccola quantità di refrigerante non inquinante, ma infiammabile (R600a). Non danneggia lo strato di ozono e non aumento l'effetto serra. In caso di fuoriuscita, il refrigerante più ferire gli occhi o incendiarsi.
In caso di danni:
- tenere lontano
dall'apparecchio fiamme
o fonti di accensione,
ventilare l'ambiente per alcuni minuti,
spagnere l'apparecchio ed estrarre la spina di alimentazione elettrica,
informare il Servizio Assistenza Clienti autorizzato.
La quantità di gas refrigerante
contenuta nel vostro
apparecchio, circa 8 gr.
è individata nella targhetta
d'identificazione posta all'interno
dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni,
è necessario sostuirlo,
coinvolgere il servizio assistenza
clienti autorizzato o un
elettricista qualificato ad
eseguire esta operazione.
Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.
Se il cavo di alimentazione di quello apparecchio subisce danni, delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica. Le INSTALLazioni e le riparazioni eseguite in modo non corretto possonoMETTERe l'utente in grave pericolo.
Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad esquire esta operazione.
È consentito usare solo parti di ricambio originali del costruttore. Solo con l'impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati.
Nonutilizzarepresemultiple, prolonghe o adattatori.
Pericolo di incendio
Le presemultipleportatili o
gli alimentatori portatili possono surriscaldarsi e provocare un incendio.
Non collocare prese multiple portatili o alimentatori portatili diaetro l'apparecchio.
Nell'impiego quotidiano
Non introdurre mai appearecchi elettrici all'interno di quello elettrodomestico (es. appearecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosion!
Non sbrinare o pulire mai l'apparecchio con una pulitrice a vapore! Il vapore cui raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scossa elettrica!
A parte leindicazioni del produttore non adottare ulteriori misure per accelerare lo sbrinamento.Pericolo di esplsoione!
Non utilizzare oggetti appuntiti o affiliati per rimuovere la brina o il ghiaccio. Si rischia di danneggiare i tubi del refrigerante. Il refrigerante fuoriuscito più incendiarsi o provocare lesioniagli occhi.
Non conservare nell'apparecchio prodotti contenti gas propellenti combustibili (per es. bombolette spray) e sostanze explosive. Pericolo di esplosion!
Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come preddlino o come sostegno.
it
Per lo sbrinamento e la pulizia estrarre la spina d'alimentazione o disinserire l'interruttore di sicurezza. Estrarre la spina di alimentazione, non tirare il cavo di collegamento.
- Conservare l'alcol ad alta gradazione soltanto in contentitori ermetici e in posizione verticale.
Evitare che oli o grassi imbrattino parti plastiche e le guarnizioni delle porte. Altrimenti le parti plastiche e le guarnizioni delle porte divertano porose.
Evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria.
Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenti anidride carbonica).Bottiglie e lattine possono scoppiare!
Non mettere in bocca alimenti
congelati appena presi dal
congelatore.
Pericolo di ustioni da freddo!
Per prevenire pericoli per bambini e persona rischio:
Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi e le persone sprovviste di sufficiente conoscenza sull'utilizzo sicuro dell'apparecchio.
Accertarsi che i bambini e le persone a rischio abbiano compreso i pericoli.
Una persona responsablee della sicurezza è tenuta a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio.
Permettere l'uso dell'apparecchio solo a bambini di età di 8 anni o superiore.
Sorvegliare i bambini durante la pulizia e la manutenzione.
Non permettere che i bambini giochino con l'apparecchio.
Evitare il contatto prolongato delle mani con alimenti congelati, ghiaccio o i tubi dell'evaporatore ecc.
Pericolo di uszioni da freddo!
Bambini in casa
Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo!
L'apparecchio non è un giocattolo per bambini!
Per appearecchi con serratura della porta: conservare la chiave fuori della portata dei bambini!
Norme generali
L'apparecchio è idoneo
per raffreddare e congelare alimenti,
per preparare ghiaccio.
Questo appearecchio è destinato all'uso domestico privato nelle famiglie ed all'ambiente domestico.
La tenuta ermetica del circuito del freddo è stata controllata.
Questo appearecchio è conforme alle vigenti norme di sicurezza per le appearecchiature elettriche ed è schermato contro i radiodisturbi.
Questo appearecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.
Avverenze per lo smaltimento
Smaltimento dell'imballaggio
L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono Eco-Compatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme.
Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.
Rottamazione di un appearecchio dismesso
Gli appearecchi dismessi dispongono.
ancora di un valore residuo! Un corretto
smaltimento nel rispetto dell'ecologia,
permette di recuperare materie prime
pregiate.
Questo appearecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di appearecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.
it
Avviso
In caso di apparecchi fuori uso
- Estrarre la spina di alimentazione.
- Troncare il cavo elettrico di collegamento e rimuoverlo unitamente alla spina.
- Non estrarre i ripiani e i contentitori,\
eso rende più dificile ai bambini\
di entrare nel vano frigo\
dell'apparecchio!
- Vietare ai bambini di giocare con un appearecchio dismesso. Pericolo di asfissia!
I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell'apparecchio alla piattaforma di riciclaggio.
Dotazione
Dopo il disimballo controllare l'apparecchio per accertare eventuali danni di trasporto.
In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l'apparecchio è stato acquistato.
La dotazione comprende i seguenti componenti:
Apparecchio
■ Accessori (a secondo del modello)
Busta con il materiale utile al montaggio
Istruzioni per l'uso
Istruzioni per il montaggio
Libretto del servizio assistenza clienti autorizzato
Allegato di garanzia convenzionale
- Informazioni sul consumo energetico e sui possibili rumori
Luogo d'installazione
Il luogo d'installazione idoneo è un locale asciutto, ventilabile. Il luogo d'installazione non deve essere esesto ad irraggiamento solare diretto e non essere vicino ad una fonte di calore, cucina, calorifero ecc. Se è inevitabile l'installazione accanto ad una fonte di calore, utilizzare un idoneo pannello isolante, oppure rispetto le seguenti distance minime alla fonte di calore:
Da cucine elettriche o a gas 3 cm.
Da stufe ad olio o a carbone 30~cm
Il pavimento nel luogo d'installazione non deveCEDere,rinforzarlo se necessario.Compensaregli spessori le eventuali disuguaglianzi del pavimento.
Distanza dal muro
Figura 3
Una distanza laterale dell'apparecchio dal muro non è necessaria. I contentitori e ripiani sono essere disponibile.
Inversione della porta
(se necessario)
Se necessario: consiglio di fare invertire la chiusura della porta dal nostro Servizio Assistenza Clienti autorizzato. Chiedere il costo per un'inversione dell'apertura della porta al Servizio Assistenza Clienti competente per la zona.
Avviso
Durante l'inversione della porta l'apparecchio non deve essere collegato alla rete elettrica. Estrarre prima la spina di alimentazione. Per non danneggiare la parte posteriore dell'apparecchio, mettere molto sufficiente materiale morbido. Deporre l'apparecchio con cautela sul lato posteriorie.
Avverenza
Il distanziatore murale non deve essere montato se si depone l'apparecchio sul dorso.
Osservare la temperature ambiente e la ventilazione del locale
Temperatura ambiente
L'apparecchio è progettato per una specifica classe climatica. In funzione di但这a, l'apparecchio può essere usato alle seguenti temperature ambientali.
La classe climatica èindicata nella targhetto porta-dati. Figura 20
| Classe climatica | Temperatura ambiente ammessa |
| SN | da +10 °C a 32 °C |
| N | da +16 °C a 32 °C |
| ST | da +16 °C a 38 °C |
| T | da +16 °C a 43 °C |
Avverenza
L'apparecchio è perfettamente efficente nei limiti di temperatura ambiente della classe climatica individata. Se un apparecchio della classe climatica SN vieneMESSO in funzione a temperature ambiente inferiori,possono essere esclusi danni all'apparecchio fino ad una temperatura di +5^
Ventilazione
Figura 4
L'aria sulla parete posteriori dell'apparecchio si riscalda. L'aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumento il consumo di energia elettrica. Percio: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell'aria!
Collegare l'apparecchio
Dopo ave posizionato l'apparecchio, attendere circa 1 ore prima di metterlo in funzione, quello assicura che l'olio lubrificante si raccolga nella parte bassa del motore e non penetr nel circuito di raffreddamento.
Pulire l'interno dell'apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell'apparecchio»).
Collegamento elettrico
La presa elettrica deve essere vicino all'apparecchio ed essere accessibile ancche al termine dell'installazione dell'apparecchio.
Avviso
Pericolo di scossa elettrica!
Se il cavo di alimentazione non è sufficientemente lungo, non utilizzato in nessun caso prese multiple o prolonghe. Contattare il servizio di assistenza clienti per le possibili alternative.
L'apparecchio è conforme alla classe di protezione I. Collegare l'apparecchio alla corrente (220-240 V/50 Hz CA)tramite una presa con conduttore di terra installata a norma. La presa deve essere protetta con un fusibile da 10 A a 16 A.
Per gli appearecchi che vengono utilizzati in paesi non europei, controllare se la tensione e il tipo di corrente indicate corrispondono ai valori della rete elettrica locale. Questi dati sono disponibili sulla targhetto identificativa, figura 20.
A vviso
I nostri appearecchi possono essere collegati ad un inverter sinusoidale di rete.
Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.
Conoscere l'apparecchio

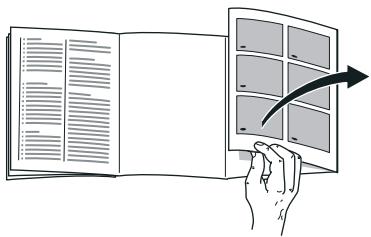

Svolgere l'ultima pagina con le figure.
Questo libretto d'istruzioni per l'uso
e valido per vari modelli,
pertanto le dotazioni sono variare.
Nelle illustrazioni sono possibili
differenze.
Figura 1
A Frigorifero
B Congelatore
1-9 Elementi di lavoro
10 Illuminazione (LED)
11 Ripiano di vetro nel frigorifero
12* Ripiano bottiglie
13 Vano a 0^
14 Cassetto per verdure
15 Scomparto per burro e formaggio
16 Balconcino della porta «EasyLift»
17 Ripiano per bottiglie grandi
18 Cassetto surgelati (piccolo)
19 Ripiano di vetro nel congelatore
20 Cassetto surgelati (grande)
21 Scarico acqua di sbrinamento
22 Piedini regolabili
Elementi di lavoro
Figura 2
Serve per accendere e specnere l'intero apparecchio.
2 Pulsante «Super» (congelatore)
Dispositivo per attivare o disattivare il supercongelamento.
3 Pulsanti di regolazione temperatura del congelatore
Con questi pulsanti si regola la temperatura del congelatore.
4 Indicatore temperatura del congelatore
I numero correpondono alle temperature del congelatore regolate in ^ C
5 Pulsante di allarme
Serve per disattivare il segnale acustico di allarme (vedi capitolo «Funzione di allarme»).
6 Pulsante Holiday
Serve per attivare e disattivare la modalità vacanza (vedi il capitolo Modo vacanza).
7 Pulsanti di regolazione temperatura del frigorifero
Con questi pulsanti si regola la temperatura del frigorifero.
8 Indicatore temperatura del frigorifero
I numero correpondono alle temperature del frigorifero regolate in ^ C
9 Pulsante «super» Frigorifero
Dispositivo per attivare o disattivare il superraffredamento.
Accendere I'apparecchio
Figura 2
- Accendere l'apparecchio con il pulsante Acceso/Spento 1. Viene emesso un segnale acustico, il display della temperatura 4 lampeggia ed il pulsante di allarme 5 si accende.
- Il segnale acustico viene disattivato, premendo il pulsante di allarme 5. L'apparecchio inizia a raffreddare. Quando la porta è aperta l'illuminazione è accesa.
All'origine sono consigilate le seguenti temperature:
■ Frigorifoero: +4^ C
Congelatore: -18 °C
it
Istruzioni per il funzionamento
- Dopo l'accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte. Prima di quello tempo non introdurre alimenti nell'apparecchio.
Il lato anteriore dell'apparecchio è in parte leggermente riscaldato, quello impedisce la formazione di condensa nella zona della guarnizione della porta.
Se la porta del congelatore resiste ad una nuova aperture subito dopo averla chiusa, attendere un attimo finché la depressione interna formatasi non si è compensata.
Regolare la temperatura
Figura 2
Frigorifero
La temperatura può essere regolata da +2^ a +8^ .
Premere ripetutamente il pulsante di regolazione temperatura del frigorifero 7, finché non è regolata la temperatura del frigorifero desiderata.
L'ultimo valore regolato viene memorizzato. La temperature regolata è visualizzata nel display della temperatura del frigorifero 8.
Gli alimenti delicati non devono essere conservati a temperatura superiore +4^
Congelatore
La temperatura può essere regolata da - 16^ a -24^ .
Premere ripetutamente il pulsante di regolazione temperatura del congelatore 3 finché la temperature desiderata del congelatore non è regolata.
L'ultimo valore regolato viene memorizzato. La temperature regolata è visualizzata nel display temperatura del congelatore 4.
Modo Vacanza
In caso di assenza prolongata si può commutare l'apparecchio nel modo Vacanza, per il risparmio energetico.
Attivando il modo Vacanza si disattiva il super-congelamento automatico.
La temperatura del frigorifero viene impostata automaticamente a +14^
In questo periodo non immettere alimenti nel frigorifero.
Accendere e spegnere
Figura 2
Premere il pulsante Holiday 6.
Quando la modalità vacanza è attivata, il pulsante si accende ed il display temperatura del frigorifero 8 non indica più la temperatura.
Funzioni di allarme
Allarme porta
Un segnale acustico si attiva se la porta dell'apparecchio rimane aperta per un tempo prolongato. Chiudendo la porta il segnale acustico si disattiva.
Allarme temperatura
L'allarme temperatura si attiva se la temperatura nel vano del congelatore è troppo alta e gli alimenti congelati sono a rischio.
Premendo il pulsante di allarme 5, il display della temperatura del congelatore 4 indica per cinque secondi la temperatura più alta raggiunta nel congelatore.
Questo valore viene poi cancellato. Il display della temperatura del congelatore 4 indica,enza intermittenza, la temperatura impostata per il congelatore.
Iniziando da quello momento la massima temperatura viene di nuovo rilevata e memorizzata.
Attivazione del segnale acustico di allarmezza che questo costituisca pericolo per gli alimenti congelati:
alla prima messa in funzione dell'apparecchio,
all'introduzione di grande quantità di alimenti freschi,
- quando si tiene la porta del congelatore aperta troppo a lungo.
Avverenza
Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.
Non utilizzato più interamente la durata max. di conservazione
Disattivare l'allarme
Figura 2
Premere il tasto di allarme 5 per disattivare il segnale acustico.
Capacità utile totale
I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura 20
Sfruttare interamente il volume utile
Per sistemare la quantità massima di surgelati, tutte le parti dell'attrezzatura interna possono essere rimosse. Gli alimenti possono essere accatastati direttamente sui ripiani e sul fondo del congelatore.
Rimozione degli accessori
Estrarre i cassetti surgelati fino all'arresto, sollevarli avanti ed estrarli.
Figura 16
II frigorifero
Il frigorifero è il vano di conservazione ideale per alimenti pronti, prodotti daorno, conserve, latte condensato, formaggi, frutta fresca e verdura sensibili al freddo.
Tenere presente nella系統azione
Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contentitori plastici.
Avverenza
Evitare che gli alimenti vengano a fatto con la parete di fondo. In tal caso la circolazione dell'aria viene impedita.
Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo.
Considerare le zone più fredde nel frigorifero
La circolazione dell'aria nel frigorifero, genera delle zone con temperature differenti:
La zona più fredda
è nell'interno del frigorifero lungo la parete posteriore e nel vano a 0 °C. Figura 1/13
Avverenza
Conservare nelle zone più frede gli alimenti delicati (per es. pesce, insaccati di carne, carne).
Zona piu calda
è nella parte più alta della porta.
Avverenza
Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio più così continuare a diffondere il suo aroma e il burro resta spalmabile.
Super-raffreddamento
Durante il super-raffreddamento il vano frigorifero viene raffreddato quando più possibile per ca. 15 ore. In seguito viene regolato automaticamente alla temperatura impostata prima del superraffreddamento.
Inserire il super-raffreddamento per es.
- prima d'introduire grande quantità di alimenti.
per il raffreddamento rapido di bevande.
Avverenza
Con il super-raffredamento del frigo attivo, i rumori determinati dal funzionamento saranno maggiori.
Accendere e spegnere
Figura 2
Premere il pulsante super del frigorifero 9.
Il pulsante è acceso quando il superraffrendamento è inserito.
Congelatore
Usare il congelatore
Per conservare alimenti surgelati.
Per produrre cubetti di ghiaccio.
Per il congelamento di alimenti.
Avverenza
Attenzione che la porta del congelatore si chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!
Capacità di congelamento
Indicazioni sulla capacité di convergimento sono riportate sulla targhetto identificativa. Figura 20
Condizioni per la capacité di congelamento
Attivare il super-congelamento 24 ore prima di introdurre i prodotti freschi (vedi capitolo Super-congelamento).
- Congelare le quantità più grands di alimenti preferibilmente nell'scomparto più in basso. Qui congelano in modo particolarmente rapido e quindi anche delicato.
Congelare e conservare
Acquisto di alimenti surgelati
La confezione non deve essere danneggiata.
Rispettare la data di conservazione.
La temperatura nell'espositore-congelatore di vendita deve essere -18^ o inferiore.
Trasportare gli alimenti surgelati possibilmente in una borsa termica e conservarli poi al più presto possibile nel congelatore.
Congelare gli alimenti
Per il congelamento utilizzato solo alimenti freschi ed integri.
Non mettere gli alimenti da congelare in fatto con quelli congelati.
Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.
Conservazione degli alimenti congelati
Per garantire la perfetta circolazione dell'aria, introdurre il cassetto surgelati fino all'arresto.
Per conservare una grande quantità di alimenti, è possibile collocarli direttamente sui ripiani di vetro e sul fondo del congelatore.
- A tal fine estrarre tutti i cassetti surgelati.
- Estrarre i cassetti surgelati sono all'arresto, sollevarli avanti ed estrarli. Figura 16
it
Congelare piccole quantità di alimenti
Per scopire come congelare piccole quantità di alimenti in modo che congelino completamente il più rapidamente possibile, consultare la sezione Super-congelamento automatico.
Congelamenti di alimenti freschi
Per il congelamento utilizzato solo alimenti freschi ed integri.
Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchini ed asparagi.
In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura.
Avverenza
Non mettere gli alimenti da congelare in fatto con quelli congelati.
Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova -, guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.
Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese.
Confezionamento di alimenti surgelati
Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.
- Introduire l'alimento nella confezione.
- Fare uscire l'aria.
- Chiudere la confezione ermeticamente.
- Scrivere sulla confezione il contento e la data di congelamento.
Imballaggio idoneo:
pellicola di plastica, pellicola tubolare di polietilene, fogli di alluminio, contentitori per surgelati.
Questi prodotti sono in vendita nel commercio specializzato.
Imballaggio non idoneo:
carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati.
Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili.
I sacchetti e la pellicola tubolare di polietilene possono essere sigillati mediante saldatura con un apposto appearecchio.
Durata di conservazione dei surgelati
La durata di conservazione dipende dal tipo di alimento.
Ad una di temperatura di -18^
Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi
Formaggio, pollame, carne: fino a 8 mesi
Verdura, frutta: fino a 12 mesi
Super-congelamento
Per conservare vitamine e valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente,anche all'interno, nel tempo più breve possibile.
Dopo l'attivazione del supercongelamento l'apparecchio rimane in funzione in modo continuo. Le temperature del congelatore divertano molto più basse rispetto al funzionamento normale.
Attivazione del supercongelamento
In base alla quantità di alimenti da congelare, è possible utilizzato il supercongelamento in modo diverso.
Avvertenza
Con il super-congelamento inserto, maggiori sono i rumori di funzionamento.
Super-congelamento automatico
Le piccole quantità di alimenti si congelano più rapidamente se si congela come segue:
nel cassetto surgelati più in alto
a sinistra
Il super-congelamento automatico si attiva automaticamente quando si congelano alimenti caldi.
Super-congelamento manuale Figura 2
Congelare le quantità più grandsi di alimenti preferibilmente nello scomparto più in basso. Qui congelano in modo particolarmente rapido e quindi anche delicato.
Per evitare un indesiderato aumento della temperatura, inseire il supercongelamento alcune ore prima di congelare alimenti freschi.
Se si vuole utilizzato la capacité di congelamento indicata sulla targhetta identificativa, attivare il supercongelamento 24 ore prima di congelare alimenti freschi.
Premere il tasting Super 2.
Quando il super-congelamento è inserto il tasting è accesso.
it
Disattivazione del supercongelamento
Figura 2
Premere il tasting Super 2.
Ora il super-congelamento è disattivato.
Al termine del super-congelamento, l'apparecchio torna automaticamente al funzionamento normale.
Con il super-congelamento automatico: non appena la piccola quantità di alimenti da congelare è completenesse congelata.
Con il super-congelamento manuale:\
dopo ca. 2 giorni e 1/2 .
Decongelare surgelati
A seconda del genere e dell'uso, utilise una delle seguenti possibilità:
a temperatura ambiente
nel frigorifero
■ nelorno elettrico, con/senza ventola aria calda
nelorno a microonde
Attenzione
Non ricongelare gli alimenti parzialmente o completeness decongelati. Questi possono essere di nuovo congelati solo dopo averere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all'uso.
Nonutilizzarepiuladuratamax. di conservazione.
Dotazione
(non in tutti i modelli)
Per aprire il vano «burro» premere lo sportello al centro.
Per un corretta pulizia sollevare il vano ed estrarlo.
Balconcino della porta regolabile «EasyLift»
Figura 5
Il ripiano può essere spostato all'altezza desiderata perché necessità di estrarlo.
Per spostare in basso il balconcino, premere contemporaneamente i due pulsanti laterali. Il sollevamento può essere effettuato alla premere i pulsanti.
Ferma bottiglie
Figura 7
Il fermo bottiglie impedisce la caduta delle bottiglie durante l'apertura o la chiusura della porta.
Ripiani in veto
Figura 8
I ripiani interni possono essere spostati secono la necessità: A tal fine tirare il ripiano verso l'esterno, solleverlo avanti e poi estrarlo.
Ripiano variabile
Figura 9
Se necessario, il ripiano più essere abbassato: tirare il ripiano in avanti, abbassarlo e spingerlo all'indietro.
E idoneo per conservare alimenti e bottiglie.
Set colazione
Figura 10
I contentitori del set colazione possono essere estratti e riempiti singolarmente.
Il set colazione può essere estratto per il carico e scarico. A tal fine sollevare leggermente il set colazione ed estrarlo. Il supporto del contentatore può essere spostato.
Ripiano bottiglie
Figura 11
Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie. Il supporto è variabile.
Vano a 0 °C
Figura 1/13
Nel vano a 0^ vi sono temperature più basse rispetto al frigorifero. Possono comparireanche temperature inferiori a 0^ .
Ideale per la conservazione di pesce, carne e salsiccia. Non è idoneo per insalate, verdura e prodotti sensibili al freddo.
Cassetto per verdure con regolatore di umidità
Figura 13
Per creare il clima di conservazione ottimale per verdura e frutta, a seconda della quantità conservata, dal cassetto per verdure si può regolare l'umidità dell'aria:
piccole quantità di frutta e verdura - alta umidità dell'aria
grandi quantità di frutta e verdura - minore umidità dell'aria
Avvertenze
Per la conservazione ottimale della qualità e dell'aroma di frutta (ad es. ananas, banane, papaie ed agrumi) e verdura (ad es. melanzane, cetrioli, zucchini, peperoni, pomodori e patate) che temono il freddo, conservare le fuori del frigorifero a temperature di +8^ a +12^ circa.
A seconda della quantità e del tipo del prodotto conservato, nel cassetto per verdure più formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l'umidità dell'aria nel cassetto per verdure con il regolatore di umidità.
Inserto per cassetto verdura
Figura 14
L'inserto può essere estratto.
Cassetto surgelati (grande)
Figura 1/20
Per conservare surgelati di grande dimensioni, come ad es. tacchini, anatre ed oche.
Avverenza
La piastra di separazione (se disponibile) non più essere estratta.
Vaschetta per ghiaccio
Figura 18
- Riempire la vaschetta del ghiaccio per 3 / 4 con acqua e riporla nel congelatore.
- Staccare la vaschetta del ghiaccio eventually attaccata solo con un oggetto non acuminato (manico di cucchiaio).
- Per staccare i cubetti di ghiaccio mettere brevamente la vaschetta sotto acqua corrente oppure torcerla leggermente.
Accumulatori di freddo
L'accumulatore di freddo può essere estratto per raffreddare temporaneamente alimenti, per es. in una borsa frigo.
L'accumulatore di freddo ritarda il riscaldamento degli alimenti conservati in caso d'interruzione dell'energia elettrica o di guasto.
Adesivo «OK»
(non in tutti i modelli)
Con l'adesivo «OK» è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti (+4 °C o temperatura inferiore). Se l'adesivo non indica «OK», ridurre progressively la temperature.
Avverenza
Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sua raggiunta la temperatura regolata.
Corretta regolazione
Spagnere e mettere fuori servizio l'apparecchio
Disattivare l'apparecchio
Figura 2
Premere il pulsante Acceso/Spento 1. Il display della temperatura 8 si spegne e il refrigeratore si ferma.
Mettere fuori servizio l'apparecchio
Quando non si usa l'apparecchio per un lungo periodo:
- Spagnere l'apparecchio.
- Estrarre la spina di alimentazione o disinserire il dispositorio elettrico di sicurezza.
- Pulire l'apparecchio.
- Lasciare aperta la porta dell'apparecchio.
Scongelamento
Frigorifero
Lo sbrinamento è automatico.
L'acqua di sbrinamento defluisce,
attraverso i convogliatori e il foro di scarico, verso la vaschetta
di evaporazione dell'apparecchio.
Congelatore
Per evitare che gli alimenti si scongelino,
anche parzialmente, il congelator non
sbrina automaticamente. Uno spesso
strato di ghiaccio impedisce il passaggio
del freddo ai prodotti congelati ed augmenta il consumo di corrente elettrica. Eliminare regolarmente lo strato di brina.
Attenzione
Non raschiare lo strato di brina oppure il ghiaccio con un coltello o con un oggetto acuminato. Cosi facendo si possono danneggiare i raccordi del circuito refrigerante. Il gas fuoriuscendo molto effetto della pressione, cui provocare infiammazioneagli occhi.
Procedere come segue:
Avverenza
Inserire il super-congelamento ca. 4 ore prima dello sbrinamento, per portare gli alimenti ad una temperatura molto bassa e poterliosi conservare più alungo a temperatura ambiente.
- Per lo sbrinamento spagnere l'apparecchio.
- Estrarre la spina di alimentazione o disinserire il dispositorio elettrico di sicurezza.
- Conservare i cassetti surgelati con gli alimenti in un luogo fresco. Disporre sugli alimenti gli accumulatori del freddo (se disponibili).
- Aprire lo scarico dell'acqua di sbrinamento. Figura 19
- Per raccogliere l'acqua di sbrinamento si può utilizzare il balconcino per bottiglie grandi. A tal fine estrarre il balconcino per bottiglie grandi (vedi il capitolo Pulire l'apparecchio) e metterlo molto lo scarico dell'acqua di sbrinamento aperto.
it
- Per accelerare lo sbrinamento, mettere nell'apparecchio due pentole con acqua bollente ciascuna su un sottopentola.
- Dopo lo sbrinamento, vuotare l'acqua raccolta. Raccogliere con una spugna l'acqua di sbrinamento residua sul fondo del congelatore.
- Chiudere lo scarico dell'accua di sbrinamento.
- Inserire di nuovo nella porta il balconcino per bottiglie grandi.
- D再也没有 sbrinamento collegare ed accendere di nuovo l'apparecchio.
Pulizia dell'apparecchio
Attenzione
Non utilizzato prodotti per pulizia e solventi chemici contenti sabbia, cloro o acidi.
Non usare spugne abrasive o spugne che graffiano.
Sulle superfici metalliche potrebbe formarsi macchie da corrosione.
Non lavare mai in lavastoviglie i ripiani ed i contentitori.
Questi elementi si possono deformare!
Procedere come segue:
- Prima di iniziare la pulizia specnere l'apparecchio.
- Estrarre la spina di alimentazione o disinserire il dispositorio di sicurezza.
- Estrarre gli alimenti surgelati e depositarli in un luogo fresco. Disporre l'accumulatore del freddo (se disponibile) sugli alimenti.
- Attendere lo sbrinamento dello strato di brina.
- Pulire l'apparecchio con un panno morbido e acqua tiepida leggermente saponata. Evitare che l'accua penetri nell'sunità di illuminazione.
- Lavare la guarnizione della porta solo con acqua pulita e poi asciugarla con cura.
- Dopo la pulizia: ricollegare ed accendere l'apparecchio.
- Introdurre di nuovo i surgelati.
Dotazione
Per la pulizia tutte le parti mobili dell'apparecchio possono essere estratte.
Rimozione dei balconini alla porta
Figura 6
Sollevare ed estrarre i balconcini.
Estrarre i ripiani di vetro
Figura 8
Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente.
Rimuovere il contentore estrabile
Sollevare ed estrarre il contentitore.
Pannello dello scarico dell'acqua di sbrinamento
Per pulire il convogliatore dell'accua di sbrinamento staccare il ripiano in vetro sopra il cassetto verdura, figura 1/14, dal pannello dello scarico dell'accua di sbrinamento:
- Estrarre il ripiano in vetro.
- Sollevare il pannello dello scarico dell'acqua di sbrinamento ed estrarlo. Figura 12
Avverenza
Per il libero deflusso dell'accua di sbrinamento, pulire regolarmente il convogliatore di drenaggio dell'accua di sbrinamento ed il foro di scarico utilizzato bastoncini cotonati o simili.
Cassetto per verdure
Figura 15
Il pannello anteriore del cassetto verdura\
può essere rimioso per la pulizia.
Premere consecutivamente i pulsanti laterali e ciò facendo rimuovere il pannello del cassetto verdura.
Estrarre i contentitori
Figura 5
Estrarre i contentitori fino all'arresto, sollevarli avanti ed estrarli.
Odori
Nel caso che si avertano odori sgradevoli:
- Accendere l'apparecchio con il pulsante Acceso/Spento. Figura 2/1
- Estrarre tutti gli alimenti dall'apparecchio.
- Pulire l'interno dell'apparecchio (vedic capitolo «Pulizia dell'apparecchio»).
- Pulire tutte le confezioni.
- Per impedire la formazione di odore, confezionare ermeticamente gli alimenti che emanano forte odore.
- Accendere di nuovo l'apparecchio.
- Sistemare gli alimenti.
- Dopo 24 ore controllare se si è di nuovo sviluppato odore.
Illuminazione (LED)
L'apparecchio è dotato di un'illuminazione a LED esente da manutenzione.
Riparazioni a questa illuminazione deve
essere eseguite solo dal Servizio
Assistenza Clienti autorizzato.
Risparmiare energia
Installare l'apparecchio un in ambiente asciutto ventilabile. L'apparecchio non deve essere esesto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa).
Altrimenti usare un pannello isolante.
Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell'apparecchio.
Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti.
Sbrinare regolarmente lo strato di brina nel congelatore.
Uno spesso strato di ghiaccio impedisce il passaggio del freddoagli alimenti congelati ed aumento il consumo d'energia elettrica.
Aprière la porta dell'apparecchio il tempo più breve possibile.
Per evitare un elevato consumo di energia elettrica, pulire di tanto in tanto la parte posteriori dell'apparecchio.
Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distance dal muro non influsce sulla funzionalità dell'apparecchio. Puo tuttavia causare una piccola augmentatione di assorbimento di energia. Non superare la distance di 75 mm.
La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio.
Rumori di funzionamento
Rumori normali
Avverenza
Con il super-congelamento inserto, i rumori di funzionamento sono augmentare.
Ronzio
Motori in funzione (ad es. gruppi frigoriferi, ventilatore).
Gorgoglio, scroscio o fruscio
Derivano dal gas refrigerante, che circa nei i raccordi del circuito refrigerante.
Breve scatto
Motore, interruptori ed elettrovalvole s'inseriscono/disinseriscono.
Evitare i rumori
L'apparecchio non è correttamente livellato
Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inseire uno spessore.
L'apparecchio è in contatto laterale
Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto.
I contentitori o i ripiani traballano o non sono correttamente inserti
Controllare le parti estraibili ed eventualmente insertirle di nuovo correttamente.
I contentitori all'interno dell'apparecchio si toccano tra loro
Allontanare un poco le bottiglie o i contentitori.
Eliminare piccoli guasti
Prima di rivolgersi al customer service:
provare ad eliminare autonomamente l'inconveniente con l'aiuto delle seguenti istruzioni.
L'intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore.
| Guasto | Causa possibile | Rimedio |
| La temperature si discosta notevolmente delle impostazioni iniziali. | | In alcuni casi basta speggere l'appareccchio per 5 minuti.Se la temperature è troppo alta, controllare dopo quale ora se vi è stata una normalizzazione della temperature.Se la temperature è troppo Bassa, ricontrallare la temperature il giorno seguente. |
| Tutte le spie spente. | Interruzione dell'énergia elettrica; è scattato il disposativo elettrico di sicurezza; la spina d'alimentazione non è inserita correttamente. | Collegare la spina di alimentazione.Controllare se vi è energia elettrica e controllare il disposativo elettrico di sicurezza. |
| Il display della temperature indica «E...». | Ilsysteme elettronico ha riconosciuto un erre. | Rivolgersi al Servizio Tecnico Clienti. |
| Emissione del segnale acustico, il pulsante di allarme è accesso. Figura 2/5 La temperature nel congelatore è troppo alta! Alimenti a rischio! | | Per disattivare il segnale acustico, premere il pulsante di allarme 5. |
| La porta dell'appareccchio è aperta. | Chiudere l'appareccchio. |
| I passaggi dell'aria per l'aerazione sono ostruiti. | Provedere a liberare le bocchette di passaggio dell'aria. |
| Troppi alimenti sono stati messi a congelare insieme in una sola volta. | Non superare la capacité di congelamento. |
| Eliminato il guasto, dopo quale tempo il pulsante di allarme 5 si spegne. |
| Il display della temperatura del congelatore lampeggia, figura 2/4Emissione del segnale acusticoIl pulsante di allarme è accesso. Figura 2/5La temperature nel congelatore è troppo alla! Alimenti a rischio! | | Per disattivare il segnale acustico, premere il pulsante di allarme, figura 2/5. |
| La porta dell'apparecchio è aperta. | Chiudere l'apparecchio. |
| I passaggi dell'aria per l'aerazione sono ostruiti. | Provedere a liberare le bocchette di passaggio dell'aria. |
| Troppi alimenti sono stati messi a congelare insieme in una sola volta. | Non superare la capacité di congelamento. |
| Eliminato il guasto, la spia di allarme si spegne dopo alcuni tempo. |
| Il display temperature del frigorifero lampeggia, figura 2/4. | La temperature nel congelatore, causa un guasto, è salute及其他 ai livelli ammessi. | Premendo il pulsante di allarme 5 si disattiva l'interritenza del display temperature. Figura 2/4Il display della temperature indica per 5 secondi la temperature più alta raggiunta nel congelatore. |
| L'apparecchio non raffredda, le spie di temperatura e l'illuminazione sono accese. | Il programma «dimostrativo» è attivo. | Mantenere premuto il pulsante alarm, figura 2/5, per 10 secondi, finché non viene emesso un segnale acustico di conferma. Dopo quello tempo controlling se l'apparecchio raffredda. |
| Il super-congelamento automatico non si spegne. | | L'apparecchio decide autonomamente se è necessario il super-congelamento automatico e lo attiva o disattiva automaticamente. |
Autotest dell'apparecchio
Questo appearecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti.
Avviare I'autotest dell'apparecchio
- Spagnere l'apparecchio ed attendere 5 minuti.
- Accendere l'apparecchio ed entro i 10 secondi seguenti mantenere premuto per 3-5 secondi il pulsante super, figura 2/2, finché non viene emesso un segnale acustico.
Ilprogramma di autotest ha inizio.
Durante l'autotest viene emesso un lungo segnale acustico.
Alla fine dell'autotest, se viene emesso un doppio segnale acustico l'apparecchio funziona correttamente.
Se il pulsante super lampeggia per 10 secondi e vengono emessi 5 segnali acustici, si tratta di un malfunzionamento. Informare il Servizio Assistenza Clienti.
Terminare l'autotest dell'apparecchio
Alla fine del programma l'apparecchio passa in modalità funzionamento automatico.
Servizio di assistenza clienti, codice prodotto/codice di produzione e dati technici
Servizio di assistenza clienti
In caso di fornando, se non si riesce a eliminare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al loro servizio di assistenza clienti.
Molti problemi possono essere risolti.
autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti.
riportate nelle presenti istruzioni o disponibili sul nostro site Internet.
Qualora ciò non fosse possibile,
rivolgersi al nostro servizio di assistenza clienti.
Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza.
Assicuriamo che l'apparecchio venga riparato con ricambi originali, da tecnici appositamente formati del servizio di assistenza clienti, sua durante la copertura della garanzia del produttore sua allo scadere della stessa.
Per motivi di sicurezza solo il personale adeguatamente specializzato e formato cui vengano eseguiti interventi o riparazioni da parte di persona da non autorizzate o nel caso in cui i nostri apparecchi vengano equipaggiati con ricambi, parti integrative e accessori non originali a causa dei quali insorga un difetto.
it
I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire alla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo.
Avverenza
L'intervento del servizio di assistenza clienti è gratuite nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) dello Spazio economico europeo è di 2 anni (a eccezione di Danimarca e Svezia, dove la durata è di 1 anno) secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformmente al diritto locale.
Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro situ Internet.
Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio.
I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro site Internet.
Codice prodotto (E-Nr.) e codice di produzione (FD)
Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetto identificativa dell'apparecchio. Figura 20
Annotare i dati dell'apparecchio e il numero di Telefono del servizio di assistenza clienti per ritrovarli rapidamente.
Dati tecnici
Il refrigerante, il volume netto ed altri dati tecnici sono indicati sulla targhetta identificativa. Figura 20
Ulteriori informazioni sul modello scelto sono disponibili sul除去 Internet https://www.bsh-group.com/energylabel (solo per i Paesi dello Spazio economico europeo). Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL, il cui indirizzo non era più recentato pubblicato al momento della stampa.Seguire leindicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetta identificativa. In alternatively,l'indicazione del modello si trovaanche nella prima riga dell'etichetta energetica UE.
Ordine di riparazione e consulenza in caso di guasti
Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.
I 800-829120
Linea verde
CH 0848840040
