MANUALE UTENTE KI21RADF0 SIEMENS

Sommario Sicurezza 77 Avvertenze generali 77 Utilizzo conforme all'uso previsto... 77 Limitazione di utilizzo 78 Trasporto sicuro 78 Installazione sicura 78 Utilizzo sicuro 79 Apparecchio danneggiato 81 Prevenzione di danni materiali 83 Tutela dell'ambiente e risparmio 83 Smaltimento dell’imballaggio 83 Risparmio energetico 83 Installazione e allacciamento 84 Contenuto della confezione 84 Installazione ed allacciamento dell’apparecchio 84 Criteri per il luogo d'installazione ... 85 Preparazione dell'apparecchio per il primo utilizzo 85 Collegamento elettrico dell'apparecchio 85 Conoscere l'apparecchio 86 Apparecchio 86 Elementi di comando 86 Dotazione 86 Ripiano 86 Ripiano variabile 86 Ripiano estraibile 86 Cassetto per frutta e verdura con regolatore di umidità 86 Scomparto per burro e formaggio 87 Balconcino controporta 87 Accessori 87 Comandi di base 87 Accensione dell’apparecchio 87 Istruzioni per il funzionamento 88

Spegnimento dell'apparecchio 88 Regolazione della temperatura 88 Funzioni supplementari 88 Super-raffreddamento 88 Allarme 88 Allarme porta 88 Frigorifero 88 Consigli per la conservazione degli alimenti nel frigorifero 89 Zone fredde nel frigorifero 89 Adesivo OK 89 Scongelamento 89 Scongelamento nel frigorifero 89 Pulizia e cura 90 Preparazione dell'apparecchio per la pulizia 90 Pulizia dell'apparecchio 90 Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico 91 Rimozione degli accessori 91 Sistemazione guasti 92 Anomalie di funzionamento 92 Indicazioni sul display 93 Problema di temperatura 93 Rumori 93 Odori 94 Esecuzione dell'autotest dell'apparecchio 95 Stoccaggio e smaltimento 95 Messa fuori servizio dell'apparecchio 95 Rottamazione di un apparecchio dismesso 95 Servizio di assistenza clienti 96 Codice prodotto (E-Nr.) e codice di produzione (FD) 97 75

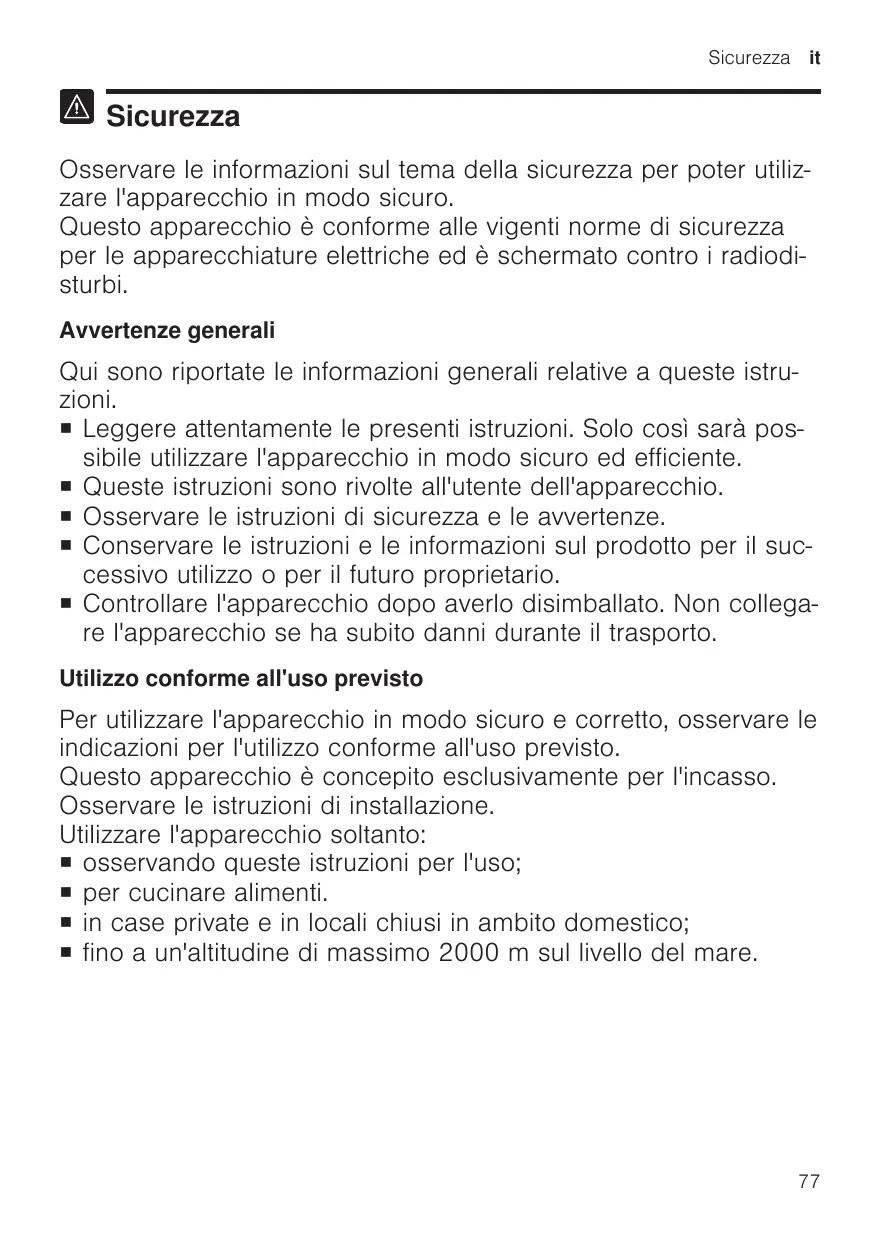

Sicurezza Osservare le informazioni sul tema della sicurezza per poter utilizzare l'apparecchio in modo sicuro. Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi. Avvertenze generali

Qui sono riportate le informazioni generali relative a queste istruzioni. ¡ Leggere attentamente le presenti istruzioni. Solo così sarà possibile utilizzare l'apparecchio in modo sicuro ed efficiente. ¡ Queste istruzioni sono rivolte all'utente dell'apparecchio. ¡ Osservare le istruzioni di sicurezza e le avvertenze. ¡ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario. ¡ Controllare l'apparecchio dopo averlo disimballato. Non collegare l'apparecchio se ha subito danni durante il trasporto. Utilizzo conforme all'uso previsto

Per utilizzare l'apparecchio in modo sicuro e corretto, osservare le indicazioni per l'utilizzo conforme all'uso previsto. Questo apparecchio è concepito esclusivamente per l'incasso. Osservare le istruzioni di installazione. Utilizzare l'apparecchio soltanto: ¡ osservando queste istruzioni per l'uso; ¡ per cucinare alimenti. ¡ in case private e in locali chiusi in ambito domestico; ¡ fino a un'altitudine di massimo 2000 m sul livello del mare.

Limitazione di utilizzo

Evitare pericoli per i bambini e le persone a rischio. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in merito all'utilizzo sicuro dell'apparecchio e se hanno compreso i rischi da esso derivanti. I bambini non devono giocare con l'apparecchio. Ai bambini senza sorveglianza è vietato eseguire la pulizia e manutenzione di competenza dell’utente. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni. I bambini da 3 a 8 anni possono caricare e scaricare il frigorifero/ congelatore. Trasporto sicuro

Osservare le presenti istruzioni di sicurezza durante il trasporto dell'apparecchio. AVVERTENZA ‒ Pericolo di lesioni! Il peso elevato dell'apparecchio può causare lesione durante il sollevamento. ▶ Non sollevare l'apparecchio autonomamente. Installazione sicura

Osservare le presenti istruzioni di sicurezza per installare l'apparecchio. AVVERTENZA ‒ Pericolo di scossa elettrica! Le installazioni effettuate in modo non appropriato costituiscono un pericolo. ▶ Collegare e utilizzare l’apparecchio solo in conformità con i dati indicati sulla targhetta identificativa. ▶ Collegare l'apparecchio a una rete a corrente alternata soltanto con una presa con messa a terra installata a norma. ▶ Il sistema del conduttore di protezione dell’impianto elettrico domestico deve essere installato a norma. 78

▶ Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer esterno o un telecomando. ▶ Se l'apparecchio è incassato, la spina di alimentazione del cavo di collegamento alla rete elettrica deve essere liberamente accessibile, oppure qualora non fosse possibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onnipolare conformemente alle norme di installazione. ▶ Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi. AVVERTENZA ‒ Pericolo di incendio! ¡ È pericoloso utilizzare un cavo di alimentazione con una prolunga e un adattatore non ammesso. ▶ Non utilizzare cavi di prolunga o prese multiple. ▶ Se il cavo di alimentazione è troppo corto, contattare il servizio di assistenza clienti. ▶ Utilizzare esclusivamente gli adattatori approvati dal produttore. ¡ Le prese multiple portatili o gli alimentatori portatili possono surriscaldarsi e provocare un incendio. ▶ Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio. Utilizzo sicuro

Osservare le presenti avvertenze di sicurezza in caso di utilizzo dell'apparecchio. AVVERTENZA ‒ Pericolo di scossa elettrica! ¡ Un isolamento danneggiato del cavo di allacciamento alla rete costituisce un pericolo. ▶ Non mettere mai il cavo di allacciamento alla rete a contatto con fonti di calore o parti dell'apparecchio calde. 79

▶ Non mettere mai il cavo di allacciamento alla rete a contatto con spigoli vivi. ▶ Non piegare, schiacciare o modificare mai il cavo di allacciamento alla rete. ¡ L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Utilizzare l'apparecchio esclusivamente in luoghi chiusi. ▶ Non esporre mai l'apparecchio a calore e umidità eccessivi. ▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici. AVVERTENZA ‒ Pericolo di soffocamento! ¡ I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati. ▶ Tenere lontano il materiale di imballaggio dai bambini. ▶ Vietare ai bambini di giocare con materiali d’imballaggio. ¡ I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati. ▶ Tenere i bambini lontano dalle parti piccole. ▶ Non lasciare che i bambini giochino con le parti piccole. AVVERTENZA ‒ Pericolo di esplosione! ¡ Gli apparecchi elettrici all’interno di questo elettrodomestico possono esplodere, ad esempio apparecchi di riscaldamento o produttori di ghiaccio elettrici. ▶ Non utilizzare alcun apparecchio elettrico all'interno dell'elettrodomestico. ¡ Dispositivi meccanici o altri strumenti possono danneggiare il circuito refrigerante, il refrigerante infiammabile può fuoriuscire ed esplodere. ▶ Per accelerare il processo di scongelamento non utilizzare dispositivi meccanici o altri strumenti diversi da quelli consigliati dal produttore. ¡ I prodotti contenenti gas propellenti combustibili e sostanze esplosive possono esplodere, per es. bombolette spray. ▶ Non conservare nell'apparecchio prodotti contenenti gas propellenti combustibili e sostanze esplosive.

AVVERTENZA ‒ Pericolo di lesioni! Pericolo di lesioni agli occhi dovute alla fuoriuscita di refrigerante infiammabile e gas nocivi. ▶ Non danneggiare i tubi del circuito refrigerante e l'isolamento. CAUTELA ‒ Rischio di danni alla salute! Osservare le seguenti indicazioni per evitare di sporcare gli alimenti. ▶ Se la porta viene aperta per un periodo di tempo prolungato, si può verificare un notevole aumento di temperatura all'interno degli scomparti dell'apparecchio. ▶ Pulire regolarmente le superfici che entrano in contatto con gli alimenti e i sistemi di scarico accessibili. ▶ Conservare carne e pesce crudi in contenitori adatti nel frigorifero, in modo che non entrino in contatto con altri alimenti o non gocciolino su questi. ▶ Se il frigorifero/congelatore rimane vuoto per un lungo periodo, spegnere l'apparecchio, scongelarlo, pulirlo e lasciare aperta la porta per prevenire la formazione di muffa. Apparecchio danneggiato

Osservare le presenti istruzioni di sicurezza nel caso in cui l'apparecchio sia danneggiato. AVVERTENZA ‒ Pericolo di scossa elettrica! ¡ Un apparecchio o un cavo di alimentazione danneggiati costituiscono un pericolo. ▶ Non mettere mai in funzione un apparecchio danneggiato. ▶ Non utilizzare mai un apparecchio con la superficie danneggiata. ▶ Non tirare mai il cavo di collegamento alla rete elettrica per staccare l'apparecchio dalla rete elettrica. Staccare sempre la spina del cavo di alimentazione. ▶ Se l'apparecchio o il cavo di alimentazione è danneggiato, staccare subito la spina di alimentazione del cavo di alimentazione e spegnere il fusibile nella scatola dei fusibili. 81

▶ Rivolgersi al servizio di assistenza clienti. → Pagina 96 ▶ Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. ¡ Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. ▶ Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica. AVVERTENZA ‒ Pericolo di incendio!

In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco. ▶ Tenere il fuoco e le fonti di calore lontani dall'apparecchio. ▶ Ventilare l'ambiente. ▶ Spegnere l'apparecchio. → Pagina 88 ▶ Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. ▶ Rivolgersi al servizio di assistenza clienti. → Pagina 96

Prevenzione di danni materiali Prevenzione di danni materiali

Prevenzione di danni materiali Per prevenire danni materiali all'apparecchio, agli accessori o agli oggetti da cucina, osservare le presenti avvertenze. ATTENZIONE! ¡ Le parti di plastica e le guarnizioni delle porte possono diventare porose a causa di sporco di olio o grasso. ▶ Tenere le parti in materiale plastico e le guarnizioni delle porte sempre libere da olio e grasso. ¡ Salendo o sedendosi sullo zoccolo, sugli elementi estraibili o sulle porte, l'apparecchio può danneggiarsi. ▶ Non salire su zoccolo, parti estraibili o porte, né sostenersi sugli stessi. Tutela dell'ambiente e risparmio

Tutela dell'ambiente e risparmio Tutelate l'ambiente utilizzando l'apparecchio cercando di risparmiare le risorse e smaltendo correttamente i materiali riutilizzabili.

Smaltimento dell’imballaggio I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati. ▶ Smaltire le singole parti distintamente secondo il tipo di materiale. Per informazioni sulle attuali procedure di smaltimento rivolgersi al rivenditore specializzato o al comune di competenza.

Risparmio energetico Osservando queste avvertenze l'apparecchio consuma meno energia elettrica.

Selezione del luogo d'installazione Osservare le presenti indicazioni per l'installazione dell'apparecchio. ¡ Proteggere l'apparecchio dalla luce diretta del sole. ¡ Disporre l'apparecchio alla maggiore distanza possibile da radiatori, piano cottura e altre fonti di calore: – Mantenere una distanza di 30 mm dai fornelli elettrici o a gas. – Mantenere una distanza di 30 cm da stufe a olio o a carbone. a temperature ambiente più basse l'apparecchio deve raffreddare con minore frequenza. ¡ Utilizzare una profondità della nicchia di 560 mm. ¡ Non coprire oppure ostruire le aperture di ventilazione. ¡ Ventilare l'ambiente ogni giorno. L'aria circolante lungo la parete posteriore dell'apparecchio può disperdersi meglio, così l'apparecchio non si riscalda eccessivamente. L’apparecchio deve raffreddare con minore frequenza.

Risparmio energetico durante l'utilizzo Osservare le presenti indicazioni durante l'utilizzo dell'apparecchio. Nota: La disposizione delle parti dell'attrezzatura non influisce sul consumo di energia dell'apparecchio. 83

it Installazione e allacciamento

¡ Non coprire oppure ostruire le aperture di ventilazione. L'aria circolante lungo la parete posteriore dell'apparecchio può disperdersi meglio, così l'apparecchio non si riscalda eccessivamente. ¡ Aprire la porta dell'apparecchio solo brevemente. ¡ Trasportare gli alimenti acquistati in una borsa termica e metterli subito nell'apparecchio. ¡ Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. ¡ Per scongelare gli alimenti surgelati metterli nel frigorifero, in modo da sfruttare il freddo che hanno accumulato. Si evita così un eccessivo riscaldamento dell'aria nell'apparecchio. L’apparecchio deve raffreddare con minore frequenza. ¡ Lasciare sempre un poco di spazio fra gli alimenti e la parete posteriore. ¡ Conservare gli alimenti in confezioni ermetiche. L'aria può così circolare e l'umidità resta costante.

Installazione e allacciamento

Installazione e allacciamento In questa sezione si trovano informazioni sul luogo e le modalità di installazione dell'apparecchio. e sull'allacciamento alla rete elettrica.

Contenuto della confezione Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto. In caso di contestazioni rivolgersi al fornitore oppure al nostro servizio di assistenza clienti → Pagina 96. La dotazione comprende: ¡ Apparecchio da incasso ¡ Attrezzatura e accessori1 ¡ Materiale di montaggio ¡ Istruzioni per il montaggio ¡ Istruzioni per l'uso ¡ Libretto del centro di assistenza tecnica autorizzato ¡ Allegato di garanzia convenzionale2 ¡ Etichetta energetica ¡ Scheda informativa del prodotto ¡ Informazioni sul consumo energetico e sui possibili rumori

Installazione ed allacciamento dell’apparecchio Condizione indispensabile: Il contenuto della confezione dell'apparecchio è controllato. → Pagina 84 1. Osservare i criteri per il luogo d'installazione dell'apparecchio. → Pagina 85

In funzione dell'allestimento dell'apparecchio

Non in tutti i Paesi

Installazione e allacciamento 2. Installare l'apparecchio secondo le

relative istruzioni di montaggio. 3. Preparare l'apparecchio per il primo utilizzo. → Pagina 85 4. Collegare elettricamente l'apparecchio. → Pagina 85

Criteri per il luogo d'installazione Osservare le presenti indicazioni per l'installazione dell'apparecchio. AVVERTENZA Pericolo di esplosione! Se l'apparecchio è collocato in un locale troppo piccolo, in caso di perdita del circuito refrigerante si può creare una miscela infiammabile di gas e aria. ▶ Collocare l'apparecchio soltanto in un locale con un volume minimo di 1 m3 ogni 8 g di refrigerante. La quantità di refrigerante è indicata sulla targhetta identificativa. → Fig. 1 / 5 A seconda del modello l'apparecchio può pesare di fabbrica fino a 50 kg. Per poter trasportare il peso dell'apparecchio, la base deve essere sufficientemente stabile.

Temperatura ambiente ammessa La temperatura ambiente ammessa dipende dalla classe climatica dell'apparecchio. La classe climatica è indicata nella targhetta identificativa. → Fig. 1 / 5 Classe climatica

SN N ST T Temperatura ambiente ammessa 10 °C…32 °C 16 °C…32 °C 16 °C…38 °C 16 °C…43 °C

Nei limiti della temperatura ambiente ammessa l'apparecchio è pienamente efficiente. Se un apparecchio della classe climatica SN viene utilizzato a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura ambiente di 5 °C.

Dimensioni nicchia Quando si installa l'apparecchio in una nicchia del mobile, rispettarne le dimensioni. In caso contrario possono emergere problemi durante l'installazione dell'apparecchio.

Profondità della nicchia Installare l'apparecchio nella nicchia a una profondità consigliata di 560 mm. Una minore profondità della nicchia fa aumentare leggermente l'assorbimento di energia. La profondità della nicchia deve essere di almeno 550 mm.

Larghezza della nicchia Per l'apparecchio è necessaria una larghezza interna della nicchia del mobile di almeno 560 mm.

Preparazione dell'apparecchio per il primo utilizzo 1. Rimuovere il materiale informativo. 2. Rimuovere la pellicola protettiva e i

blocchi di trasporto, come il nastro adesivo e il cartone. 3. Pulire l'apparecchio per la prima volta. → Pagina 90

Collegamento elettrico dell'apparecchio 1. Inserire la spina del cavo di allac-

ciamento alla rete dell'apparecchio a una presa vicina. 85

it Conoscere l'apparecchio

I dati di collegamento dell'apparecchio sono indicati sulla targhetta di identificazione. → Fig. 1 / 5 2. Controllare il corretto posizionamento della spina. a Ora l’apparecchio è pronto per il funzionamento.

Indica in °C la temperatura impostata del frigorifero. attiva o disattiva Super-raffreddamento. accende o spegne l'apparecchio.

Conoscere l'apparecchio

Conoscere l'apparecchio In questa sezione sono riportati i componenti dell'apparecchio.

Apparecchio Di seguito è riportata una panoramica dei componenti dell'apparecchio. → Fig. 1

Elementi di comando Ripiano variabile → Pagina 86 Ripiano estraibile → Pagina 86 Cassetto per frutta e verdura con regolatore di umidità → Pagina 86 Targhetta identificativa Scomparto per burro e formaggio → Pagina 87 Balconcino porta per grandi bottiglie

Dotazione Qui è disponibile una panoramica dei pezzi della dotazione dell'apparecchio e del relativo utilizzo. La dotazione dell'apparecchio dipende dal modello.

Ripiano Per variare il ripiano secondo la necessità, rimuoverlo e reinserirlo in un'altro punto. → "Rimozione del ripiano", Pagina 91

Ripiano variabile Utilizzare il ripiano variabile per riporre i prodotti alti, come bottiglie o brocche, nel ripiano sottostante. → Fig. 3

Nota: A seconda della dotazione e delle dimensioni sono possibili differenze fra apparecchio e figure.

Per ottenere una migliore visuale e rimuovere più velocemente gli alimenti, estrarre il ripiano.

Cassetto per frutta e verdura con regolatore di umidità

Gli elementi di comando consentono di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio. → Fig. 2

disattiva il segnale acustico. / regola la temperatura del frigorifero.

Conservare frutta e verdura fresche nell'apposito cassetto. L'umidità dell'aria nel cassetto per frutta e verdura può essere adattata per mezzo del regolatore umidità e di una speciale guarnizione. In questo modo frutta e verdura fresche posso-

no essere conservate fino a raddoppiare la durata rispetto alla conservazione tradizionale. → Fig. 4 L'umidità dell'aria nel cassetto per frutta e verdura può essere regolata a seconda del tipo e della quantità degli alimenti da conservare:

Scomparto per burro e formaggio Conservare il burro e il formaggio duro nei relativi scomparti.

Balconcino controporta

¡ Umidità inferiore per la conservazione principalmente di frutta e carico elevato. ¡ Umidità maggiore per la conservazione principalmente di verdure e in caso di carico misto o carico ridotto. A seconda della quantità e del prodotto conservato, nel cassetto per frutta e verdura può formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l’umidità dell’aria con l'apposito regolatore. Per mantenere la qualità e l'aroma, conservare frutta e verdura sensibili al freddo all'esterno dell'apparecchio a temperature tra 8 °C e 12 °C.

Per variare il balconcino controporta, rimuoverlo e reinserirlo in un altro punto. → "Rimozione del balconcino controporta", Pagina 91

Frutta sensibile al freddo

Verdura sensibile al freddo

¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡ ¡

Ananas Banana Mango Papaya Agrumi Melanzane Cetrioli Zucchine Peperoni Pomodori Patate

Accessori Utilizzare gli accessori originali in quanto prodotti appositamente per questo apparecchio. Qui è disponibile una panoramica degli accessori dell'apparecchio e del relativo utilizzo. Gli accessori dipendono dal modello di apparecchio.

Portauova Conservare le uova nel portauova. Il fermabottiglie impedisce la caduta delle bottiglie durante l’apertura o la chiusura della porta. → Fig. 5 Comandi di base

Comandi di base Qui sono fornite le informazioni essenziali sull'utilizzo dell'apparecchio.

Accensione dell’apparecchio 1. Premere . a L’apparecchio inizia a raffreddare. 2. Impostare la temperatura desiderata. → Pagina 88

it Funzioni supplementari

Istruzioni per il funzionamento ¡ Una volta acceso, l'apparecchio raggiunge la temperatura impostata soltanto dopo diverse ore. Prima che la temperatura venga raggiunta non inserire alcun alimento al suo interno.

Spegnimento dell'apparecchio ▶ Premere

. a L’apparecchio non raffredda più.

Regolazione della temperatura Dopo aver acceso l'apparecchio, è possibile regolare la temperatura.

Regolazione della temperatura del frigorifero ▶ Premere ripetutamente

/ finché l'indicatore non indica la temperatura desiderata. La temperatura consigliata all'interno del frigorifero è di 4 °C. → "Adesivo OK", Pagina 89

Attivare Super-raffreddamento ▶ Premere

Nota: Dopo 15 ore l'apparecchio commuta a funzionamento normale.

Disattivare Superraffreddamento ▶ Premere . a Viene visualizzata la temperatura regolata precedentemente.

Allarme L'apparecchio dispone di funzioni di allarme.

Allarme porta Se la porta dell'apparecchio resta aperta a lungo, si attiva l'allarme porta.

Disattivazione del segnale acustico (allarme porta) ▶ Chiudere la porta dell'apparecchio

Funzioni supplementari

Funzioni supplementari Scopri quali funzioni aggiuntive è possibile impostare sull'apparecchio.

Super-raffreddamento Con il Super-raffreddamento il frigorifero raffredda al massimo della potenza. In questo modo gli alimenti e le bevande si raffreddano velocemente. Attivare Super-raffreddamento prima di riporre grandi quantità di alimenti. Nota: Se Super-raffreddamento è attivato, il rumore dell'apparecchio aumenta.

o premere . a Il segnale acustico è disattivato. Frigorifero

Frigorifero Nel frigorifero è possibile conservare carne, salsiccia, pesce, latticini, uova, piatti pronti e prodotti da forno. È possibile impostare la temperatura nel frigorifero da 2 °C a 8 °C. La temperatura consigliata all'interno del frigorifero è di 4 °C. → "Adesivo OK", Pagina 89 Mediante conservazione in frigorifero anche alimenti altamente deperibili possono essere conservati a breve o medio termine. Minore è la temperatura selezionata, più a lungo rimangono freschi gli alimenti.

Consigli per la conservazione degli alimenti nel frigorifero Osservare i consigli relativi alla conservazione degli alimenti nel frigorifero. ¡ Per mantenere più a lungo la freschezza e la qualità degli alimenti, conservare solo cibi freschi e intatti. ¡ Per i prodotti pronti e gli alimenti confezionati non superare la data minima di conservazione o la data di consumo indicata dal produttore. ¡ Per mantenere aroma, colore e freschezza o per evitare la trasmissione di sapori e lo scolorimento delle parti plastiche, imballare bene gli alimenti o conservarli coperti. ¡ Lasciare raffreddare alimenti e bevande caldi prima di introdurli nel frigorifero.

Adesivo OK Con l'adesivo OK è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti di +4 °C o di temperatura inferiore. L'adesivo OK non è compreso nella fornitura di tutti i modelli. Se l'adesivo non indica OK, ridurre progressivamente la temperatura. → "Regolazione della temperatura del frigorifero", Pagina 88 Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura impostata.

Corretta regolazione Scongelamento

Zone fredde nel frigorifero

Per via della circolazione dell'aria all'interno del frigo si creano diverse zone fredde.

Osservare le informazioni se si desidera scongelare l'apparecchio.

Zona più fredda La zona più fredda si trova fra la freccia impressa lateralmente e il sottostante ripiano. Consiglio: Conservare nella zona più fredda gli alimenti delicati, per esempio pesce, salsiccia, carne.

Zona meno fredda La zona meno fredda è nella parte più alta della porta. Consiglio: Conservare gli alimenti meno delicati nella zona meno fredda, ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile.

Scongelamento nel frigorifero A seconda della funzione, durante il funzionamento si formano gocce d'acqua o brina sulla parete posteriore del frigorifero. La parete posteriore del frigorifero si sbrina automaticamente. L'acqua di sbrinamento o la brina scorrono attraverso l'apposito convogliatore nel foro di scarico verso la vaschetta di evaporazione e non devono essere rimosse. Affinché l'acqua di sbrinamento possa defluire e per evitare la formazione di odori, osservare le seguenti informazioni: → "Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico", Pagina 91. 89

it Pulizia e cura Pulizia e cura

Pulizia e cura Per mantenere a lungo l'apparecchio in buone condizioni, sottoporlo a una cura e a una manutenzione scrupolose. La pulizia dei punti inaccessibili deve essere effettuata dal servizio di assistenza clienti. La pulizia da parte del servizio di assistenza clienti può comportare costi.

Preparazione dell'apparecchio per la pulizia Di seguito sono indicate informazioni per preparare l'apparecchio alla pulizia. 1. Spegnere l'apparecchio. → Pagina 88 2. Staccare l'apparecchio dalla rete elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. 3. Estrarre tutti gli alimenti e conservarli in un luogo fresco. Se disponibili, mettere degli accumulatori del freddo sugli alimenti. 4. Se è presente uno strato di brina, lasciarlo scongelare. 5. Rimuovere tutte le parti dell'attrezzatura dall'apparecchio. → Pagina 91

Pulizia dell'apparecchio Pulire l'apparecchio come indicato, in modo da non danneggiarlo eseguendo una pulizia errata o utilizzando detergenti non idonei. AVVERTENZA Pericolo di scossa elettrica! ¡ L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici. ¡ I liquidi che raggiungono l'interno dell'unità d'illuminazione possono essere nocivi. ▶ Evitare che l’acqua penetri nell’unità di illuminazione. ATTENZIONE! ¡ I detersivi non appropriati possono danneggiare le superfici dell'apparecchio. ▶ Non utilizzare spugnette dure o abrasive. ▶ Non usare prodotti corrosivi o abrasivi. ▶ Non utilizzare detergenti a elevato contenuto di alcol, ¡ Lavando i pezzi dell'attrezzatura e gli accessori in lavastoviglie, questi si possono deformare o scolorire. ▶ Non lavare i ripiani ed i contenitori nella lavastoviglie. 1. Preparare l'apparecchio per la puli-

zia. → Pagina 90 2. Pulire l'apparecchio, le parti dell'at-

trezzatura e le guarnizioni della porta utilizzando un panno spugna, acqua tiepida e una quantità esigua di detergente con pH neutro. 3. Asciugare a fondo con un panno morbido e asciutto. 4. Inserire le parti dell'attrezzatura. 5. Collegare elettricamente l'apparecchio.

Pulizia e cura 6. Accendere l’apparecchio.

→ Pagina 87 7. Inserire gli alimenti.

Pulizia del convogliatore dell'acqua di sbrinamento e del foro di scarico Per il libero deflusso dell’acqua di sbrinamento, pulire regolarmente il convogliatore dell’acqua e il foro di scarico. ▶ Pulire attentamente il convogliatore dell'acqua e il foro di scarico ad esempio con un bastoncino cotonato. → Fig. 6

2. Sollevare il contenitore da davanti

ed estrarlo → Fig. 9

Rimozione del ripiano sopra il cassetto verdura 1. Rimuovere il cassetto per frutta e

verdura. 2. Rimuovere il ripiano

e capovolgerlo ⁠. → Fig. 10 3. Spingere verso l'esterno i fissaggi della lastra di vetro inferiore. → Fig. 11 4. Sollevare la lastra di vetro da davanti ed estrarla da dietro ⁠. → Fig. 12

Rimozione degli accessori Se si vogliono pulire a fondo le parti dell'attrezzatura, rimuoverle dall'apparecchio.

Rimozione del ripiano ▶ Estrarre il ripiano e rimuoverlo.

Rimozione del ripiano estraibile 1. Rimuovere il ripiano estraibile fin-

ché il nasello di arresto non si innesta. → Fig. 7 2. Abbassare il ripiano e ruotarlo lateralmente.

Rimozione del balconcino controporta ▶ Sollevare il balconcino controporta

ed estrarlo. → Fig. 8

Rimozione del cassetto per frutta e verdura 1. Estrarre il cassetto fino a battuta.

it Sistemazione guasti Sistemazione guasti

Sistemazione guasti I guasti minori possono essere sistemati autonomamente dall'utente. Utilizzare le informazioni per la sistemazione dei guasti prima di contattare il servizio di assistenza clienti. In questo modo si evitano costi non necessari. AVVERTENZA Pericolo di scossa elettrica! Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. ▶ Al fine di evitare pericoli, se il cavo di alimentazione di questo apparecchio subisce danni deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica.

Anomalie di funzionamento Anomalia Causa L'apparecchio non funziona. La spina d’alimentazione non è inserita correttamente. Tutte le spie sono spente. È intervenuto il dispositivo di sicurezza. L'energia è mancata.

Eliminazione dell'anomalia ▶ Collegare la spina di alimentazione. ▶ Controllare i fusibili. 1. Controllare se vi è energia elettrica. 2. Se presenti, collocare accumulatori

del freddo sul ripiano più in alto. L'apparecchio non raffredda, Il programma «dimostrativo» ▶ Eseguire l'autotest dell'apparecl'indicatore e l'illuminazione è attivo. chio. → Pagina 95 sono accesi. a Alla fine dell'autotest, l'apparecchio passa al funzionamento normale. L'illuminazione LED non fun- Sono possibili diverse cause ▶ Rivolgersi al servizio di assistenza ziona. scatenanti. clienti. → "Servizio di assistenza clienti", Non rimuovere la copertura Pagina 96 della lampada. La macchina frigorifera si ac- La porta dell'apparecchio è ▶ Non aprire la porta dell'apparecchio cende più spesso e per pe- stata aperta spesso. inutilmente. riodi più lunghi. ▶ Rimuovere gli ostacoli che si trovaLe aperture di ventilazione sono coperte.

no davanti alle aperture di ventilazione.

Il fondo del vano frigorifero è Il convogliatore dell’acqua di ▶ Pulire il convogliatore dell’acqua di bagnato. sbrinamento o il foro di scarisbrinamento e il foro di scarico. co sono otturati. → Pagina 91 92

Indicazioni sul display Anomalia Causa Eliminazione dell'anomalia Sul display compare un mes- Il sistema elettronico ha rico- ▶ Rivolgersi al servizio di assistenza saggio con "D" o "E". nosciuto un errore. clienti. → "Servizio di assistenza clienti", Pagina 96 Viene emesso un segnale acustico e si accende.

Sono possibili diverse cause ▶ Premere . scatenanti. a L'allarme viene disattivato. ▶ Chiudere la porta. La porta dell'apparecchio è aperta.

Problema di temperatura Anomalia La temperatura si discosta notevolmente dall'impostazione.

Causa Eliminazione dell'anomalia Sono possibili diverse cause 1. Spegnere l'apparecchio. scatenanti. → Pagina 88 2. Riaccendere l'apparecchio dopo circa 5 minuti. → Pagina 87 ‒ Se la temperatura è troppo elevata, controllarla di nuovo dopo qualche ora. ‒ Se la temperatura è troppo bassa, controllarla di nuovo il giorno seguente.

Rumori Anomalia L'apparecchio emette un ronzio.

Causa Nessun guasto. Un motore è in funzione, ad es. gruppo frigorifero, ventola. L'apparecchio emette rumo- Nessun guasto. Il refrigeranri come gorgoglii o ronzii. te fluisce nei tubi. L'apparecchio scatta. Nessun guasto. Motore, interruttori ed elettrovalvole si inseriscono o disinseriscono. L'apparecchio produce dei L’apparecchio non è corretrumori. tamente livellato.

Eliminazione dell'anomalia Nessun trattamento necessario.

Nessun trattamento necessario. Nessun trattamento necessario.

▶ Posizionare l'apparecchio con una

livella a bolla d’aria. Se necessario, mettere sotto uno spessore.

Le parti dell'attrezzatura tra- ▶ Controllare le parti estraibili ed ballano o si incastrano. eventualmente inserirle di nuovo correttamente.

it Sistemazione guasti

Anomalia L'apparecchio produce dei rumori.

Causa Le bottiglie o le stoviglie si toccano.

Eliminazione dell'anomalia ▶ Separare le bottiglie o le stoviglie.

Odori Anomalia L'apparecchio emana un odore sgradevole.

Causa Eliminazione dell'anomalia Sono possibili diverse cause 1. Preparare l'apparecchio alla pulizia. scatenanti. → Pagina 90 2. Pulire l'apparecchio. → Pagina 90 3. Pulire tutte le confezioni degli alimenti. 4. Per impedire la formazione di odori, sigillare ermeticamente gli alimenti che emanano forte odore. 5. Dopo 24 ore controllare se si è di nuovo sviluppato odore.

Stoccaggio e smaltimento it

Esecuzione dell'autotest dell'apparecchio 1. Spegnere l'apparecchio.

3. Scongelare l'apparecchio.

→ Pagina 89 4. Pulire l'apparecchio. → Pagina 90 5. Lasciare aperta la porta dell’appa-

2. Riaccendere l'apparecchio dopo

circa 5 minuti. → Pagina 87 3. Entro 10 secondi dopo l'accensio-

ne, mantenere premuto per 3 5 secondi . a Si avvia l'autotest dell'apparecchio. a Durante l’autotest, di tanto in tanto viene emesso un lungo segnale acustico. a Se al termine dell'autotest vengono emessi 2 segnali acustici e viene visualizzata la temperatura impostata, l'apparecchio funziona regolarmente. L'apparecchio passa al funzionamento normale. a Se al termine dell'autotest viene emesso 5 volte il segnale acustico e lampeggia per 10 secondi, informare il servizio di assistenza clienti. Stoccaggio e smaltimento

Stoccaggio e smaltimento Di seguito sono indicate informazioni per preparare l'apparecchio per l'immagazzinamento. Vi sono anche informazioni sulla rottamazione degli apparecchi dismessi.

Messa fuori servizio dell'apparecchio

Rottamazione di un apparecchio dismesso Un corretto smaltimento nel rispetto dell'ambiente permette di recuperare materie prime preziose. AVVERTENZA Rischio di danni alla salute! I bambini possono restare chiusi nell'apparecchio, rischiando la vita. ▶ Per rendere difficile ai bambini l'ingresso nell'apparecchio, non rimuovere dal suo interno ripiani e contenitori. ▶ Tenere i bambini lontano dall'apparecchio dismesso. AVVERTENZA Pericolo di incendio! In caso di danneggiamento dei tubi, il refrigerante infiammabile e i gas nocivi possono fuoriuscire e prendere fuoco. ▶ Non danneggiare i tubi del circuito refrigerante e l'isolamento. 1. Staccare la spina del cavo di ali-

mentazione. 2. Tagliare il cavo di alimentazione. 3. Smaltire l'apparecchio nel rispetto

1. Spegnere l'apparecchio.

→ Pagina 88 2. Staccare l'apparecchio dalla rete

elettrica. Togliere la spina del cavo di alimentazione o disattivare il fusibile nella scatola dei fusibili. 95

it Servizio di assistenza clienti

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Servizio di assistenza clienti

Servizio di assistenza clienti In caso di domande, se non si riesce a sistemare un guasto in autonomia o se l'apparecchio deve essere riparato, rivolgersi al nostro servizio di assistenza clienti. Molti problemi possono essere risolti autonomamente dall'utente utilizzando le informazioni sull'eliminazione dei guasti riportate nelle presenti istruzioni o disponibili sul nostro sito Internet. Qualora ciò non fosse possibile, rivolgersi al nostro servizio di assistenza clienti. Troviamo sempre una soluzione adeguata e cerchiamo di evitare visite non necessarie da parte dei tecnici dell'assistenza. Assicuriamo che l'apparecchio venga riparato con ricambi originali, da tecnici appositamente formati del servizio di assistenza clienti, sia durante la copertura della garanzia del produttore sia allo scadere della stessa. Per motivi di sicurezza solo il personale adeguatamente specializzato e formato può eseguire riparazioni sull'apparecchio. La garanzia decade nel caso in cui vengano eseguiti interventi o riparazioni da parte di persone da noi non autorizzate o nel ca96

so in cui i nostri apparecchi vengano equipaggiati con ricambi, parti integrative e accessori non originali a causa dei quali insorga un difetto. I ricambi originali rilevanti per il funzionamento secondo il corrispondente regolamento Ecodesign sono reperibili presso il nostro servizio di assistenza clienti per un periodo di almeno 10 anni a partire dalla messa in circolazione dell'apparecchio all'interno dello Spazio economico europeo. Nota: L'intervento del servizio di assistenza clienti è gratuito nell'ambito delle condizioni di garanzia del produttore applicabili a livello locale. La durata minima della garanzia (garanzia del produttore per utenti privati) nello Spazio economico europeo è di 2 anni (a eccezione di Danimarca e Svezia, dove la durata è di 1 anno) secondo le condizioni di garanzia applicabili a livello locale. Le condizioni di garanzia non producono alcun effetto su altri diritti o rivendicazioni spettanti conformemente al diritto locale. Informazioni dettagliate sulla durata della garanzia e sulle condizioni di garanzia in ciascun Paese sono reperibili presso il nostro servizio di assistenza clienti, presso il proprio rivenditore o sul nostro sito Internet. Quando si contatta il servizio di assistenza clienti sono necessari il codice prodotto (E-Nr.) e il codice di produzione (FD) dell'apparecchio. I dati di contatto del servizio di assistenza clienti sono disponibili nell'elenco dei centri di assistenza allegato o sul nostro sito Internet.

Codice prodotto (E-Nr.) e codice di produzione (FD) Il codice prodotto (E-Nr.) e il codice di produzione (FD) sono riportati sulla targhetta identificativa dell'apparecchio. → Fig. 1 / 5 Annotare i dati dell'apparecchio e il numero di telefono del servizio di assistenza clienti per ritrovarli rapidamente. Dati tecnici

Dati tecnici Il refrigerante, il contenuto utile ed altri dati tecnici sono indicati sulla targhetta identificativa. → Fig. 1 / 5 Ulteriori informazioni sul modello scelto sono disponibili sul sito Internet https://energylabel.bshgroup.com1. Questo link rimanda alla pagina ufficiale del database europeo dei prodotti EPREL, il cui indirizzo non era ancora stato pubblicato al momento della stampa. Seguire le indicazioni relative alla ricerca del modello. Si riconosce il modello dal segno prima della barra del codice prodotto (E-Nr.) sulla targhetta identificativa. In alternativa, l'indicazione del modello si trova anche nella prima riga dell'etichetta energetica UE.

Valido solo per i Paesi dello Spazio economico europeo 97
