DINAMICA ECAM 350.50 - Macchina da caffè automatica DELONGHI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina da caffè automatica
Marca	De'Longhi
Modello	DINAMICA ECAM 350.50
Dimensioni (L × P × A)	240 × 440 × 360 mm
Peso	9,5 kg
Alimentazione	220-240 V~, 50/60 Hz, max 10 A
Potenza assorbita	1450 W
Pressione	15 bar (1,5 MPa)
Capacità serbatoio acqua	1,8 L
Capacità serbatoio chicchi	300 g
Lunghezza cavo	1250 mm
Funzioni principali	Espresso, Caffè, Cappuccino, Latte macchiato, Latte caldo, Acqua calda, Caffè premacinato
Regolazione macinatura	7 posizioni, regolabile a macchina in funzione
Regolazione aroma	5 livelli: X-leggero, Leggero, Medio, Forte, X-forte
Caraffa latte	Con regolazione schiuma (poco, medio, max) e funzione CLEAN
Spegnimento automatico	Programmabile: 15 min, 30 min, 1 h, 2 h, 3 h
Risparmio energetico	Sì, attivabile/disattivabile
Decalcificazione	Programmata con spia indicatrice, utilizzare decalcificante De'Longhi
Filtro addolcitore	Rimovibile, durata 2 mesi (o 3 settimane se non utilizzato)
Manutenzione e pulizia	Infusore rimovibile lavabile in acqua (non detergente); caraffa latte e griglia colatoio lavabili in lavastoviglie; cassetto fondi e colatoio da svuotare regolarmente
Sicurezza	Spegnimento automatico, superfici calde, rischio di ustioni segnalato
Ricambi / Riparabilità	Filtro, decalcificante, guarnizione infusore, caraffa latte disponibili presso assistenza De'Longhi

Domande frequenti - DINAMICA ECAM 350.50 DELONGHI

Come regolare la macinatura del caffè?

Ruotare la manopola di regolazione (A5) solo mentre il macinacaffè è in funzione. Per un caffè più denso, ruotare verso il numero 1 (in senso antiorario); per un caffè più fluido, verso il numero 7 (orario). L'effetto è visibile dopo 2 caffè.

Cosa fare se il caffè è troppo freddo?

Preriscaldare le tazze con acqua calda, eseguire un risciacquo (tasto OK), o aumentare la temperatura del caffè dal menu (tenere premuto il tasto 2x poi icona espresso).

Come pulire la caraffa del latte dopo l'uso?

Lasciare la caraffa inserita, posizionare un recipiente sotto il tubo di erogazione, ruotare la manopola su CLEAN. La pulizia si ferma automaticamente. Pulire poi l'ugello con una spugna.

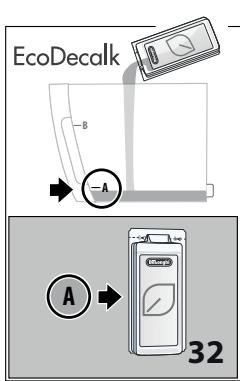

Con quale frequenza decalcificare la macchina?

Quando la spia B5 diventa fissa. Utilizzare esclusivamente il decalcificante De'Longhi. Il ciclo dura circa 45 minuti e richiede 1,8 L di soluzione.

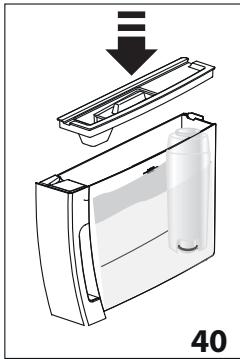

Come installare il filtro addolcitore dell'acqua?

Attivare il filtro facendo scorrere acqua nel suo foro fino a quando esce dai lati. Immergerlo 10 secondi in acqua, inserirlo nel serbatoio, poi far scorrere 500 mL di acqua calda per completare l'attivazione.

Come preparare un cappuccino automatico?

Riempire la caraffa del latte con latte freddo (max livello MAX), agganciarla all'ugello, posizionare una tazza sotto i beccucci, quindi premere l'icona Cappuccino (B12). La macchina eroga prima il latte e poi il caffè.

Perché il caffè esce a gocce?

La macinatura è troppo fine. Ruotare la manopola di regolazione (A5) di un gradino verso il numero 7 (senso orario) durante la macinatura. Se il problema persiste, verificare che il filtro addolcitore non abbia creato una bolla d'aria facendo scorrere acqua calda.

Come regolare la quantità di caffè nella tazza?

Tenere premuta l'icona della bevanda (es. Espresso) finché non lampeggia, rilasciare, quindi premere di nuovo quando si raggiunge la quantità desiderata. La nuova quantità viene memorizzata.

Cosa significa la spia B2 accesa fissa?

Il cassetto dei fondi di caffè (A11) è pieno. Svuotarlo insieme al colatoio (A15). Importante: anche se non è pieno, svuotarlo dopo 72 ore di funzionamento.

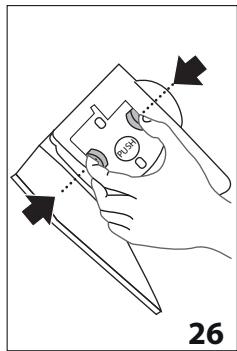

Come estrarre l'infusore per pulirlo?

Spegnere la macchina e scollegarla. Aprire lo sportello (A19) sul lato destro, spingere i due pulsanti di sgancio verso l'interno e tirare l'infusore verso l'esterno. Pulire solo con acqua, non usare detergenti né lavastoviglie.

MANUALE UTENTE DINAMICA ECAM 350.50 DELONGHI

MACCHINA DA CAFFÉ Istruzioni per l'uso

1.1 Lettere tra parentesi.. 5
1.2 Problemi e riparazioni 5

2. DESCRIZIONE 5

2.1 Descrizione dell'apparecchio 5
2.2 Descrizione del pannello di controllo....5
2.3 Descrizione degli accessori 5
2.4 Descrizione del contentatore latte 5

3. PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO 6

4. ACCENSIONE DELL'APPARECCHIO.. 6

5. SPEGNIMENTO DELL'APPARECCHIO 7

6. IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

7. IMPOSTAZIONE TEMPERATUREA......... 7

8. AUTOSPEGNIMENTO 7

9. RISPARMIO ENERGETICO 7

10. AVVISO ACUSTICO 8

11. VALORI DI FABBRICA (RESET) 8

12. RISCIAICQUO... 8

13. PREPARAZIONE DEL CAFFÉ 8

13.1 Regolazione del macinacaffè............8
13.2 Consiglio per un caffe più caldo............9
13.3 Preparazione del caffe utilizzato il caffe in chicchi... 9
13.4 Variazione temporanea dell'aroma del caffe 10
13.5 Preparazione del caffe utilizzato il caffe pre-macinato 10
13.6 Personalizzazione di aroma e quantità ....10

14. PREPARAZIONE DI BEVANDE CON LATTE....11

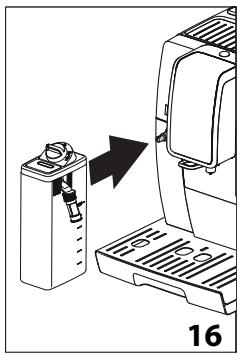

14.1 Riempire e agganciare il contentitore latte..11

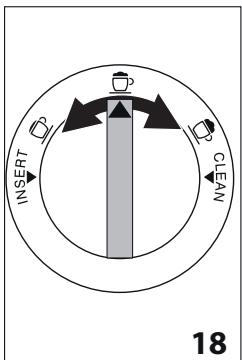

14.2 Regolare la quantità di schiuma............ 11
14.3 Preparazione automatica di bevande a base di latte 12
14.4 Personalizzazione bevande latte 12
14.5 Pulizia del contentatore latte dopo agli uso .12

15. EROGAZIONE DELL'ACQUA CALDA 13

16. PULIZIA 13

16.1 Pulizia della macchina. 13
16.2 Pulizia del circuito interno della macchina..13
16.3 Pulizia del contentatore dei fondi di caffe....13
16.4 Pulizia della vaschetta raccogli gocce e della vaschetta raccogli-condensa 14

16.5 Pulizia dell'interno della macchina. 14

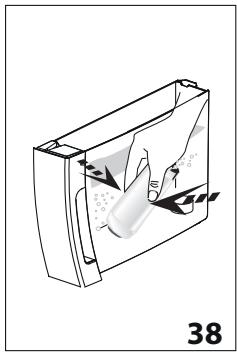

16.6 Pulizia del serbatoio acqua 14

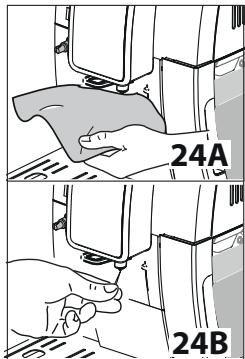

16.7 Pulizia dei beccucci erogatore caffe 14
16.8 Pulizia dell'imbuto per l'introduzione del caffe pre-macinato 14

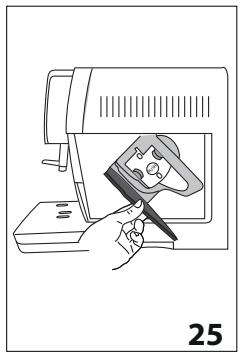

16.9 Pulizia dell'infusore 14
16.10Pulizia del contentatore latte. 15
16.11 Pulizia dell'ugello acqua calda 16

17. DECALCIFICAZIONE 16

18.PROGRAMMAZIONE DELLA DUREZZA DELL'ACQUA. 17

18.1 Misurazione della durezza dell'acqua.......17
18.2 Impostazione durezza acqua 18

19. FILTRO ADDOLCITORE 18

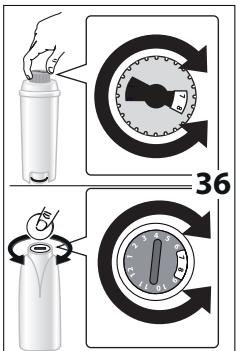

19.1 Installazione del filtro 18
19.2 Sostituzione del filtro 18

20. DATI TECNICI 19

20.1 Consiglio per il Risparmio Energetico 19

22. RISOLUZIONE DEI PROBLEMI 23

1. INTRODUZIONE

Grazie per aver scelto la macchina automatica per caffe e cappuccino.

Vi auguriamo Buon divertimento con il vostro nuovo apparecchio. Prendetevi un paio di minuti per leggere le presenti struzioni per l'uso. Evitereteosi di incorrere in pericoli o di danneggiare la macchina.

1.1 Lettere tra parentesi

Le lettere tra parentesi corrispondono alla legenda riportata nella Descrizione dell'apparecchio (pag. 2-3).

1.2 Problemi riparazioni

In caso di problemi, cercare prima di tutto di risolverli seguen do le avventenze riportate nel capitolo "22. Risoluzione dei problemi".

Se queste risultassero inefficaci o per ulteriori chiarimenti, si consiglia consultare l'assistenza clienti Telefonando al numero indico nel foglio "Assistenza clienti" allegato.

Se il Vostro paese non è tra quelli elencati nel foglio, Telefonare al numero indicato nella garanzia. Per eventuali riparazioni, rivolgersi escludvamente all'Assistenza Tecnica De'Longhi. Gli indirizzi sono riportati nel certificato di garanzia allegato alla macchina.

2. DESCRIZIONE

2.1 Descrizione dell'apparecchio

(pag.2-A)

A1. Coperchio del contentatore per i chicchi
A2. Coperchio imbuto caffe pre-macinato
A3. Contenitore per chicchi
A4. Imbuto per l'introduzione del caffe pre-macinato

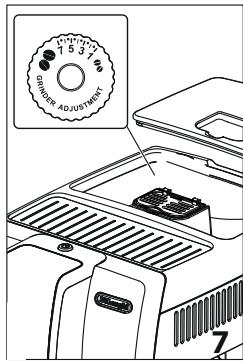

A5. Manopola regolazione del grado di macinatura
A6. Ripiano per tazze
A7. Tasto : per accendere o specnere la macchina (standby)
A8. Ugello acqua calda
A9. Erogatore caffe (regolabile in altezza)
A10. Vaschetta raccogli-condensa
A11. Contenitore per i fondi di caffe
A12. Vassoio poggia tazze
A13. Indicatore livello acqua della vaschetta raccogligocce
A14. Griglia vaschetta
A15. Vaschetta raccogligocce
A16. Coperchio serbatoio acqua
A17. Serbatoio dell'accua
A18. Sede per fatto addolcitore acqua
A19. Sportello infusion
A20. Infusore
A21. Cavo alimentazione

2.2 Descrizione del pannello di controllo

(pag.2-B)

Alcune icone del pannello hanno una dopbia funzione: esta viene segnalata tra parentesi, all'interno della descrizione.

B1. Spia

• lampeggiante per 5 secondi poi diventa fissa: effettuare pulizia caraffa

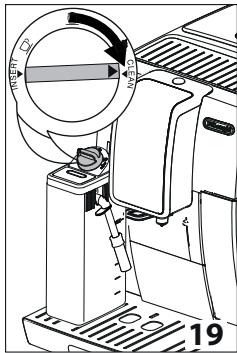

• lampeggiante: posizionare manopola regolazione schiuma su CLEAN / pulizia caraffa in corso

B2. Spia

• lampeggiante: inserire il contentitore fondi (A11)
• fissa: è necessario svuotare il contentatore fondi

B3. Spia

• lampeggiante: inseire il serbatoio acqua (A17)
• fissa: l'accua nel serbatoio non è sufficiente

B4. Spia : segnala un allarme generico, vedi capitolo "21. Significato delle spie"

B5. Spia:

• lampeggiante: la decalcificazione è in corso
• fissa: è necessario procedere alla decalcificazione

B6. Spia : funzione pre-macinato
B7. Spia ① ② ③ ④ ⑤ : aroma caffe
B8. Icona : selezione aroma
B9. Icona 2 × : per erogare 2 tazze di "espresso"
B10. Icona l : erogazione "Espresso"
B11. Icona : ergagoon "Coffee"
B12. Icona : erogazione“Cappuccino”
B13. Icona : erogazione "Latte macchiato"
B14. Icona ESC:

• erogazione "Latte caldo": con contentitore latte inserito
• erogazione "Acqua calda": con erogatore acqua calda inserto

(ESC: premere per uscire alla funzione in corso)

B15. Icona OK: per effettuate un risciacquo.

(OK: premere per confirmare la funzione)

2.3 Descrizione degli accessori

(pag.3-C)

C1. Striscia reattiva (se previsto)
C2. Misurino dosatore del caffe pre-macinato (se previsto)
C3. Decalcicante (se previsto)
C4. Filtro addolcitore (se previsto)
C5. Pennello per pulizia (*se previsto)
C6. Erogatore acqua calda

2.4 Descrizione del contentatore latte

(pag.3-D)

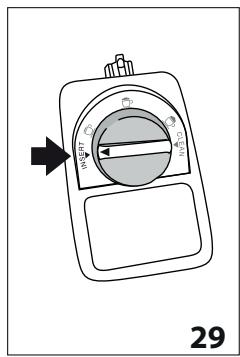

D1. Manopola regolazione schiuma e funzione CLEAN
D2. Coperchio contentatore latte
D3. Contenitore latte

D4. Tubo pescaggio latte

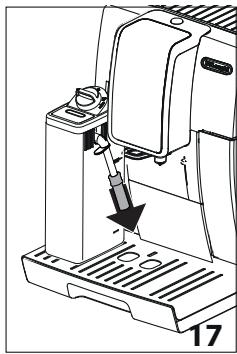

D5. Tubo erogazione latte schiumato (regolabile)

3. PRIMA MESSA IN FUNZIONE DELL'APPARECCHIO

Nota Bene:

• Al primo utilizzato risciacquare con acqua calda tutti gli accessori rimovibili che sono destinati al contatto con acqua o latte.
• Eventuali traccé di caffe nel macinino sono dovute alle prove di funzionamento della macchina prima di metterla in commercio e sono prova della cura metricolosa che abbiamo per il prodotto.
• Si consiglia di personalizzare al più presto la durezza dell'acqua seguendo la procedura descritta nel capitolo "18. Programmazione della durezza dell'acqua".

1. Collegare l'apparecchio alla rete elettrica (fig. 1).

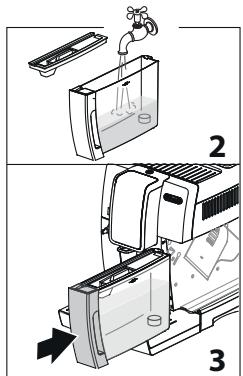

2. Estrarre il serbatoio dell'acqua (A17), riempirlo fino alla linea MAX con acqua fresca (fig. 2), reinserire quindi il serbatoio stesso (fig. 3);

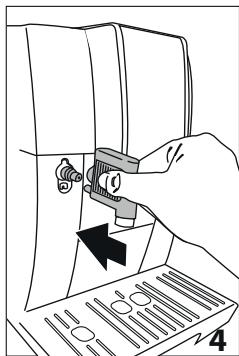

3. Controllare che l'erogatore acqua calda (C6) sua inserto sull'ugello (A8) (fig. 4) e posizionare molto l'erogatore acqua calda ed erogatore caffe un contentore (fig. 5) con capienza minima di 200ml ;

1. La spia (B4) e l'icona OK (B15) lampeggiano. Premere l'icona OK (B15): l'apparecchio eroga acqua calda.

Ora la macchina da caffe è pronta per il normale utilizzato.

Nota Bene:

• Al primo utilizzato è necessario erogare 4-5 cappuccini prima che la macchina cominci a dare un risultato soddisfacente.
• Durante la preparazione dei primi 4-5 cappuccini, è normale sentire un rumore di acqua in ebollizione: successivement il rumore si attenerà.
  Per un piacere del caffe èlica più e per miglior i prestazioni della macchina, si consiglia di installare il filtrto addolcitore (C4) seguendo leindicazioni al capitolo "19. Filtro addolcitore". Se il vosto modello non ha in dotazione il filtrto, è possibile richiederlo ai Centri Assistenza Autorizzati De'Longhi.

4. ACCENSIONE DELL'APPARECCHIO

Adgni accensione, tramite il tasto (A7), l'apparecchio esegue automaticamente un ciclo di preriscaldamento e di risciacquo che non può essere interrotto. L'apparecchio è pronto all'uso solo dopo l'esecuzione di questo ciclo.

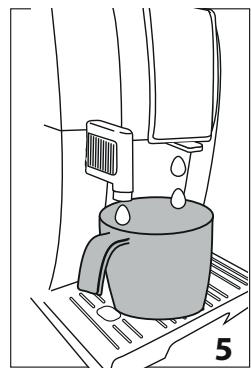

Pericolo scottature!

Durante il risciacquo, dai beccucci dell'erogatore del caffe (A9) fuorises un po'di acqua calda che sare raccolta nella vaschetta raccogligocce (A15) sottostante. Prestare attenzione a non venire in contatto con spruzzi d'acqua.

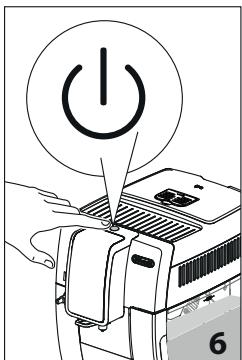

Per accendere l'apparecchio, premere il tasto (A7) (fig. 6). Sul pannello di controllo si accendono tutte le spie ed icone e poi lampeggiano tutte le icone bevande.

La macchina procede con un risciacquo; in quello modo,或者其他 riscaldare la caldaia, l'apparecchio procede a far scorrere l'acqua calda nei condotti interni perché anch'essi si riscaldino.

Una volta completato il riscaldamento, le bevande caffe e l'icona OK sono attive e le relative icone accese; se il contentatore latte (D3) è inserito,anche le icone relative alte bevande latte sono attive.

5. SPEGNIMENTO DELL'APPARECCHIO

Ad agli spegnimento, l'apparecchio esgue un risciacquo automatico, qualora sia stato preparato un caffe.

Pericolo scottature!

Durante il risciacquo, dai beccucci dell'erogatore del caffe (A9) fuorises un po'di acqua calda. Prestare attenzione a non venire in contatto con spruzzi d'acqua.

Per spegnere l'apparecchio, premere il tasto (A7) (fig. 6);
- Se previsto, l'apparecchio esegue il risciacquo e poi si spe-gne (stand-by).

Nota Bene:

Se l'apparecchio non viene utilizzato per periodi prolongati, disconnettere l'apparecchio alla rete elettrica:
spegnere prima I'apparecchio premendo il tasting (fig. 6);

6. IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA

Per le istruzioni relative all'impostazione della durezza dell'accqua,fare riferimento al capitolo "18. Programmazione della durezza dell'accqua".

7. IMPOSTAZIONE TEMPERATURA

Se si desidera modificare la temperatura dell'acqua (bassa, media, alta) con cui viene erogato il caffe, procedere come segue:

1. Con macchina spenta (standby) ma con il cavo di alimentazione collegato alla rete elettrica;

2. Mantenere premuta l'icona 2 × (B9) sino all'accensione delle spie sul pannello di controllo (B);

3. Premere licona (B10);
4. Selezionare la temperatura desiderata premendo nuovamente l'icona l

bassa

media

alta

1. Premere l'icona 0K (B15) per confirmare (o ESC (B14) per uscire ricercafare la modifica). Le spie si spengono.

La macchina ritorna in "stand-by" e la temperatura è casi riprogrammata.

8. AUTOSPEGNIMENTO

E possiblo modificare l'intervalto di tempo per fare in modo che l'apprecchio si spenga dopo 15 o 30 minuti oppure dopo 1, 2 o 3 ore di inutilizzo.

Per riprogrammare l'autospignimento, procedere come segue:

1. Con macchina spenta (standby) ma con il cavo di alimentazione collegato alla rete elettrica;
2. Mantenere premuta l'icona 2 × (B9) bajo all'accensione delle ioniche sul pannello di controllo (B);
3. Premere licona (B11);
4. Selezionare l'intervallo di tempo desiderato premendono nuovamente l'icona

15 min.

30 min.

1 ora

2 ore

3 ore

1. Premere l'icona OK (B15) per confermare (o ESC (B14) per uscire ricercafare la modifica).Le spie si spengono.

L'intervallo di tempo dell'autospegnimento è casi riprogrammato.,

9. RISPARMIO ENERGETICO

Con questa funzione è possibile attivare o disattivare la modalità di risparmio energetico. La macchina è preimpostata in fabbrica in modalità attiva, garantendo alla macchina accesa un minor consumo energetico, in accordo con le normative europee vigenti. Se si intende modificare l'impostazione, procedere come di seguito:

1. Con macchina spenta (standby) ma con il cavo di alimentazione collegato alla rete elettrica;
2. Mantenere premuta l'icona 2 × (B9) sino all'accensione delle spie sul pannello di controllo (B).
3. Premere l'icona (B13);
4. Attivare/disattivare la funzione ripremendo l'icona

.0 0 0 0 0 funzione attivata
funzione disattivata

1. Premere l'icona OK (B15) per confermare (o ESC (B14) per uscire senzafare la modifica).Le spie si spengono.

L'impostazione del risparmio ècision riprogrammata.

Nota Bene:

• In modalità di risparmio energetico la macchina richiede alcuni secondi di attesa prima di erogare il primo caffe perché deve preriscaldarsi.

10. AVVISO ACUSTICO

Con esta funzione è possible attivare o disattivare l'avviso acustico. Procedere come di seguito:

1. Con macchina spenta (standby) ma con il cavo di alimentazione collegato alla rete elettrica;
2. Mantenere premuta l'icona 2 × (B9) fino all'accensione delle spi sul pannello di controllo (B).
3. Premere licona 2× per attivare/disattivare la funzione:

.0 0 0 0 0 funzione attivata

funzione disattivata

1. Premere l'icona OK (B15) per conformare (o ESC (B14) per uscire ricercafare la modifica).Le spie si spengono.

L'avviso acustico ècisioni riprogrammato.

11. VALORI DI FABBRICA (RESET)

Con esta funzione si ripristinano tutte le impostazioni (temperatura, autospegnimento, durezza acqua, risparmio energetico e tutte le programmazioni delle quantità ritornando ai valori di fabbrica).

1. Con macchina spenta (standby) ma con il cavo di alimentazione collegato alla rete elettrica;
2. Mantenere premuta l'icona 2 × (B9) sino all'accensione delle spie sul pannello di controllo (B).
3. Premere l'icona (B12): i chicchi (B7) sul pannello di controllo lampeggiano;
4. Premere l'icona OK (B15) per ritornare ai valori di fabbrica (o ESC (B14) per uscire ricercafare la modificifica). Le spi si spengono.

Le impostazioni e la quantità delle bevande sonoosi rittnate ai valori di fabbrica.

12. RISCIAICQUO

Con esta funzione è possibile far uscire acqua calda dall'erogatore caffe (A9), in modo da pulire e riscaldare il circuito interno della macchina.

Posizione are un recipiente molto l'erogatore caffe ed acqua calda.

Attenzione! Pericolò scottature.

Non lasciare la macchina perché sorveglianza durante l'erogazione di acqua calda.

1) Per attivare questa funzione preme OK (B15);
2) Dopo quale secondo, dall'erogatore caffe esce acqua calda che pulisce e riscalda il circuito interno della macchina.
3) Per interrompere manualmente la funzione ripremere OK.

Nota Bene:

• Per periodi di inutilizzo superiori a 3-4 giorni è vivamente consigliato, una volta riacca la macchina, erogare 2/3 risciacqu prima di utilizzarla;
• Énormale che, dopo aver eseguito tale funzione, ci sia dell'accua nel contentitore dei fondi di caffe (A11).

13. PREPARAZIONDELCAFFE

13.1 Regolazione del macinacaffè

Il macinacaffè non deve essere regolato, almeno inizialmente, perché è gli stato preimpostato in fabbrica in modo da ottener una corretta erogazione del caffe.

Tuttavia se dato aver fatto i primi caffe, l'erogazione dovesse ris-. sultare poco corposa e con poca crema o troppo lenta (a gocce), è necessario effettuare una correzione con la manopola di regolazione del grado di macinatura (A5) (fig. 7).

Nota Bene:

La manopola di regolazione deve essere ruotata solo nelle macinacaffe e in funzione.

Se il caffe esce troppo lentamente o non esce affatto, girare in senso orario di uno scatto verso il numero 7.

Per ottenere, invoce, un'erogazione del caffe più corpora e migliorare l'aspetto della crema, girare in senso antiorario di

uno scatto versus il numero 1 (non più di uno scatto alla volta, altrimenti il caffe poi può uscire a gocce).

L'effetto di esta correzione si avverte solo后再 erogazione di almeno 2 caffe successivi. Se"After questa regolazione non si è ottenuto il risultato desiderato, è necessario ripetere la correzione ruotando la manopola di un'alto scatto.

13.2 Consigli per un caffe più caldo

Per ottener un caffe più caldo, si consiglia di:

effettuare un risciacquo premendo OK (B15);
scaldare con dell'acqua calda le tazze utilizzando la funzione acqua calda (vedi capitolo "15. Erogazione acqua calda");
- augmentare la temperatura caffe (vedi capitolo "18. Programmazione della durezza dell'acqua").

13.3 Preparazione del caffe utilizzato il caffe in chicchi

Attenzione!

Non utilizzato chicchi di caffe verdi, caramellati o candiditi perché possono incollarsi sul macinacaffe e renderlo inutilizzabile.

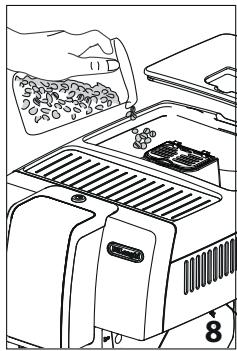

1. Introduire il caffe in chicchi nell'apposto contentitore (A3) (fig. 8);

2. Posizionare除去i beccucci dell'erogatore caffe (A19):

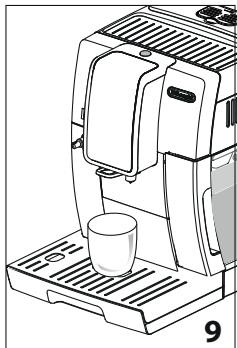

3. 1 tazza, se si desidera 1 caffe (fig. 9);
   -2tazze,seisiderano2caffe.

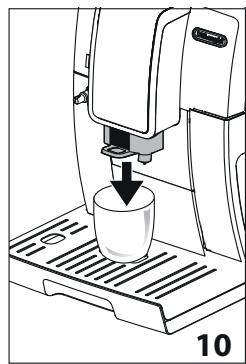

1. Abbassare l'erogatore in modo da avvincinarlo il più possibile alla tazze: si ottiene così a crema migliorie (fig. 10);

1. SeLECTIONAREIL CAFFESideratero:

Ricetta	Quantità	Quantità program-mabile	Aroma predefinito
Espresso(B10)	≈ 40 ml	da ≈20 a ≈ 180ml	◇◇◇◇◇
Coffee(B11)	≈ 180 ml	da ≈100 a ≈240ml	◇◇◇◇◇
2x (B9)+ Espresso(B10)	≈ 40 ml x 2 tazze	--	◇◇◇◇◇

1. La preparazione inizia e sul pannello di controllo (B) lampeggia la spia relativa all'icona selezionata.

Nota Bene:

Per preparare 2 tazze di "espresso" contemporaneamente:

• Premere l'icona 2 × (B9): si accendono le icone relative alla bevanda selezionabile e l'icona 2 × lampeggia. Premere (B10): la preparazione si avvia.
  In alternatively, procedure come segue:

• Premere : la preparazione si avvia e l'icona 2 × lampeggia per alcuni secondi. Premere l'icona 2 × nella sta lampeggiaro.

• Mentre la macchina sta facendo il caffe, l'erogazione cui essere fermata in qualsiasi momento ripremendo l'icona erogazione.

• Appena terminata l'erogazione, se si vuole augmentare la quantità di caffe nella tazza, è sufficiente tenere premuta l'icona della bevanda selezionata. L'icona selezionata lampeggia velocamente.

Una volta terminata la preparazione, l'apparecchio è pronto per un nuovo utilizzo.

Nota Bene:

• Durante l'uso, sul pannello di controllo (B) potranno accenderi delle spie il cui significato è riportato nel capitolo "21. Significato delle spie".
  Per ottener un caffe più caldo,fare riferimento al paragra-
  fo "13.2 Consigli per un caffe più caldo".
  Se il caffe fuorisce a gocce oppure poco corposo con poca crema oppure troppo freddo, leggere i consigli riportati nel capitolo "22. Risoluzione dei problemi".
  Per personalizzare a seconda dei propri gusti le bevande,fare riferimento al paragrafo "13.6 Personalizzazione di aroma e quantita".

13.4 Variazione temporanea dell'aroma del caffe

Per personalizzare temporaneamente l'aroma del caffe, preme- re (B8):

X-LEGGERO

LEGGERO

MEDIAO

FORTE

X-FORTE

(vedi "13.5 Preparazione delcaffeutilizzando ilcaffe pre-macinato")

Nota Bene:

La variazione di aroma non viene memorizzata e alla prossima ergazione automatica l'apparecchio selezione il valore predefinito.
- Se l'erogazione non avviene après alcuni secondi alla personalizzazione temporanea dell'aroma, quest'ultimo torna al valore predefinito.

13.5 Preparazione del caffe utilizzato il caffe pre-macinato

Attenzione!

Non introduire mai il caffe pre-macinato a macchina spenta, per evitare che si disperda all'interno della macchina,
sporcandola. In quello caso la macchina potrebbe danneggiarsi.
Non insertere mai più di 1 misurino raso (C2), altrimenti l'interno della macchina potrebbe sporcarsi oppure l'imbuto (A4) potrebbe otturarsi.

Nota Bene:

Se si utilizza il caffe pre-macinato, si può preparare solo una tazza di caffe allaolta.

1. Premere ripeturamente il tasto (B8) finché si accende la spia (B6).

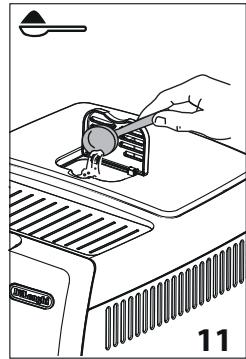

2. Assicurarsi che l'imbuto non sua otturato, quindi insertire un misurino raso di caffe pre-macinato (fig. 11).

1. Posizione are una tazza sotto i beccucci dell'erogatore caffe (A9) (fig. 9).
2. Selezionare il caffe desiderato:

Ricetta	Quantità
Espresso (B10)	≈ 40 ml
Coffee (B11)	≈ 180 ml

1. La preparazione inizia e sul pannello di controllo (B) rimane accesa la spia relativa all'icona selezionata.

Nota Bene:

Se la modalità "Risparnio Energetico" è attivata, l'erogazione del primo caffe potrebbe richiedere alcuni secondi di attesa.

13.6 Personalizzazione di aroma e quantità

La macchina è preimpostata in fabbrica per erogare il caffe con aroma e quantità standard (vedi tabella di paragrafo "13.3 Preparazione del caffe utilizzato il caffe in chicchi").

Per personalizzare il caffe, procedere come segue:

1. Posizione una tazza o un bicchiere sufficientemente grande除去 i beccucci dell'erogatore caffe (A19);
2. Premere (B8) sino a selezionare l'aroma desiderato (vedi paragrafo "13.4 Variazione temporanea dell'aroma del caffe");
3. Premere e mantenere premuto l'icona relativa al caffe da personalizzare: l'icona stessa lampeggia e lampeggiano tutte le spie allarme;
4. Rilasciare l'icona: l'icona lampeggia e la macchina inizia ad erogare il caffe;
5. Appena il caffe in tazza raggiunge il livello desiderato, ri-premere l'icona del caffe.

A Anything's pinto l'aroma e la quantità di caffe in tazza sono programmati secondo la nuova impostazione.

14. PREPARAZIONE DI BEVANDE CON LATTE

Nota Bene:

Per evitare di ottener un latte poco schiumato, oppure con bolle grosse, pulire sempre il coperchio del latte (D2) e l'uglio acqua calda (A8) come descririto nei paragrafi "14.5 Pulizia del contentitore latte dopo agli uso", "16.10 Pulizia del contentitore latte" e "16.11 Pulizia dell'uglio acqua calda".

14.1 Riempire e agganciare il contentatore latte

1. Togliere il coperchio (D2) (fig. 12);

1. Riempire il contentitore latte (D3) con una quantità sufficiente di latte, non superando il livello MAX impressiono sul contentitore (fig. 13). Tenere presente che agli tacco impressiona sul fianco del contentitore corrisponde a 100ml di latte;

Nota Bene:

Per ottenere una schiuma più densa e omogenea, è necessario utilizzare latte scremato o parzialmente scremato ed a temperatura di frigorifero (circa 5^ ).
- Se la modalità "risparmio energetico" è attivata, l'erogazione del cappuccino potrebbe richiedere alcuni secondi di attesa.
3. Assicurarsi che il tubo di pescaggio del latte (D4) sia ben inserito nell'apposita sede prevista sul fondo del coperchio del contentatore latte (fig. 14);

1. Riposizionare il coperchio sul contentore latte;

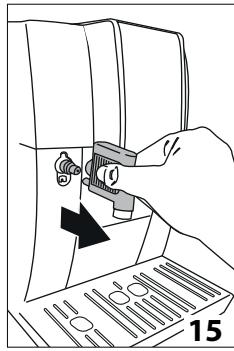

2. Togliere l'erogatore acqua calda (C6) dall'ugello (A8) (fig. 15);
3. Agganciare spingendo a fondo il contentatore all'ugello (fig. 16): la macchina emette un segnale acustico (se attivo);

1. Posizionare una tazza sufficientemente grande除去 i beccucci dell'erogatore caffe (A9) e除去 il tubo erogazione latte schiumato (D5); regolare la lunghezza del tubo erogazione latte, per avvincinarlo alla tazza, semplicamente tirandolo verso il basso (fig. 17);
2. Seguire leindicazioni riportate di seguito per agli specifica funzione.

14.2 Regolare la quantità di schiuma

Ruotando la manopola regolazione schiuma (D1), si selezione la quantità di schiuma del latte che verrà erogata durante la preparazione delle bevande latte (fig. 18).

Posizione manopola	Descrizione	Consigliato per...
	No schiuma	LATTE CALDO (non schiumato)
	Poca schiuma	LATTE MACCHIATO
	Max. schiuma	CAPPUCCINO / LATTE CALDO (schiumato)

14.3 Preparazione automatica di bevande a base di latte

1. Riempire ed agganciare il contentitore latte (D) come illustrato precedentamente;
2. Selezionare la bevanda desiderata:

Cappuccino (B12)
- Latte Macchiato (B13)
- Latte Caldo (B14)

1. Dopo quale secondo, l'apparecchio inizia automaticamente la preparazione della bevanda selezionata.
2. L'apparecchio eroga automaticamente uno o due他们在第一轮的比赛中获胜。

Nota Bene:

Se, durante l'erogazione, si vuole interrompere la preparazione, premere l'icona di una qualsiasi alla bevanda. Premere l'icona stessa,invece per interrompere la prima fase e passare all'erogazione della fase successiva.
Non lasciare a lungo il contentatore latte fuori dal frigorifero: più sale la temperatura del latte (5°C ideale), più peggiora la qualità della schiuma.

14.4 Personalizzazione bevande latte

Per personalizzare le bevande latte, procedere come segue:

1. Posizionare una tazza o un bicchiere sufficientemente grande除去 i beccucci dell'erogatore caffe (A19);

2. Premere e mantenere premuto l'icona relativa alla bevanda da personalizzare: I'icona stessa lampeggia e lampeggiano tutte le spie allarme;

3. Rilasciare l'icona: l'icona lampeggia e la macchina inizia ad erogare la bevanda;
4. Al raggiungimento della quantità in tazza desiderata (sia latte che caffe), ripremere l'icona selezionata: l'erogazione si interrompe.

A Anything to do.

14.5 Pulizia del contentatore latte dopo agli uso

Attenzione! Pericolo di scottature

Durante la pulizia dei condotti interni del contentatore latte (D), dal tubo erogazione latte (D5) esce un po'di acqua calda e vapore. Prestare attenzione a non venire in contatto con spruzzi d'acqua.

Dopo agli uso delle funzioni latte, è necessario procedere alla pulizia del coperchio del contentatore latte (D2). Eseguire la pulizia per eliminare i residi di latte procedendo in quello modo (oppure premere ESC (B14) per posticipare l'operazione):

1. Lasciare inserito il contentitore latte (D) nella macchina (non è necessario svuotare il contentitore latte);
2. Posizione una tazza o un'alto recipiente除去 il tubo erogazione latte schiumato;
3. Ruotare la manopola regolazione schiuma (D1) su "CLEAN" (fig. 19). La pulizia si interrompe automaticamente;

1. Riportare la manopola regolazione su una delle selezioni della schiuma;

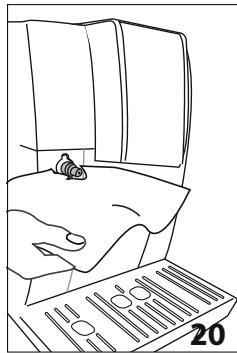

2. Togliere il contentatore latte e pulire sempre l'uglio vapore (A8) con una spugna (fig. 20).

Nota Bene!

Se si devono preparare più tazze de bevande a base di latte, procedere con la pulizia del contentatore latte après l'ultima preparazione: in quello caso premere ESC (B14) per ritornare al menu principale.
Il contentitore con il latte più essere conservato in frigo.

In alcuni casi, per effettuare la pulizia, è necessario attendere il riscaldamento della macchina.

15. EROGAZIONE DELL'ACQUA CALDA

Attenzione! Pericolò scottature.

Non lasciare la macchina perché sorveglianza quando viene erogata l'acqua calda.

1. Controllare che l'erogatore acqua calda (C6) sa agganciato correttamente;
2. Posizionare un contentatore molto l'erogatore (più vicino possiblo per evitare spruzzi) (fig. 5);
3. Premere ESC (B14);
4. La macchina eroga circa 250 ml di acqua calda e poi interrompe automaticamente l'erogazione. Durante l'erogazione l'icona lampeggia. Per interrompere l'erogazione di acqua calda premere ESC (B14).

Nota Bene:

Se la modalità "Risparmio Energetico" è attivata, l'erogazione di acqua calda potrebbe richiedere alcuni secondi di attesa.

16. PULIZIA

16.1 Pulizia della macchina

Le seguenti parti della macchina devono essere pulite periodicamente:

• il circuito interno della macchina;
• il contentatore dei fondi di caffe (A11);
• la vaschetta raccogli gocce (A15) e la vaschetta raccogli condensa (A10);
• il serbatoio dell'acqua (A17);
• i beccucci dell'erogatore caffe (A9);
• l'imbuto per l'introduzione del caffe pre-macinato (A4);
  l'infusore (A20), accessible après aver aperto lo sportello di servizio (A19);
• il contentatore del latte (D);
  ugello acqua calda (A8);

Attenzione!

• Per la pulizia della macchina non usare solventi, detergenti abrasivi o alcool. Con le superautomatiche De'Longhi non è necessario utilizzato additivi chimici per la pulizia della macchina.
• Nessun componente dell'apparechio più essere lavato in lavastoviglie ad eccezione della griglia vaschetta (A14) e del contentatore latte (D).
  Non utilizzato oggetti metallici per togliere le incrostazioni o i depositi di caffe, perché potrebbe graffare le superfici in metallo o in plastica.

16.2 Pulizia del circuito interno della macchina

Per periodi d'inutilizzo superiori ai 3/4 giorni è consigliato vivamente, prima di utilizzarla, di accenderla ed erogare:

2/3 risciacqui premendo OK (B15);
dell'acqua calda, per quale secondo (capitolo "15. Erogazione dell'acqua calda").

Nota Bene:

Énormale che,喙o aver eseguito tale pulizia, ci sa dell'acqua nel contentitore dei fondi di caffe (A11).

16.3 Pulizia del contentitore dei fondi di caffe

Quando sul pannello comandi si accende la spia (B2), è necessario svuotarlo e pulirlo. Finché non si pulisce il contentatore dei fondi (A11) la macchina non può fare il caffe. L'apparechio segnala la necessità di svuotare il contentatoreanche se non è piano, qualora siano trascorse 72 ore alla prima preparazione eseguita (perché il conteggio delle 72 ore sua eseguito correttamente, la macchina non deve essere mai spenta staccando il cavo di alimentazione.

Attenzione! Pericolò di scottature

Se si fanno diversi cappuccini di seguito, il poggiatazze (A12) in metallo diventa caldo. Attendere che si raffreddi prima di toccarlo e afferrarlo solo alla parte anteriore.

Per eseguire la pulizia (a macchina accesa):

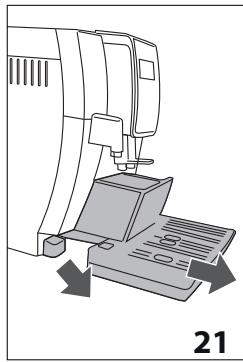

• Estrarre la vaschetta raccogligocce (A15) (fig. 21), svuotarla e pulirla.

• Svuotare e pulire accuratamente il contentitore dei fondi (A11) avendo cura di rimuovere tutti i residui che sono essere depositati sul fondo: il pennello (C5) è dotato di spata adatta a quest'operazione.
• Controllare la vaschetta raccogli-condensa (A10) (di colore rosso) e, se è piena, svuotarla.

Attenzione!

Quando si estrae la vaschetta raccogligocce è obbligatorio svuotare sempre il contentatore fondi caffe èché se è riempito poco.

Sequesta operazione non è effettuata più succedere che, quando si fanno i caffe successivi, il contentitore fondi si riempia più del previsto e che la macchina si intasi.

16.4 Pulizia della vaschetta raccogli gocce e della vaschetta raccogli-condensa

Attenzione!

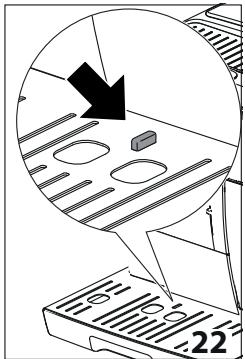

La vaschetta raccogligocce (A15) è provvista di un indicatore galleggiante (A13) (di colore rosso) del livello dell'acqua conte-nuta (fig. 22).

Prima che questo indicatore cominci a sporgere dal vassoio poggiatazze (A12), è necessario svuotare la vaschetta e pulirla, altrimenti l'acqua cui traboccare dal bordo e danneggiare la macchina, il piano di appoggio o la zona circostante.

Per rimuovere la vaschetta raccogli gobce:

1. Estrarre la vaschetta raccogli gocce ed il contentitore dei fondi di caffe (A11) (fig. 21);
2. Rimuovere il vassoio poggiatazze (A12), la griglia vaschetta (A14), quando svuotare la vaschetta raccogli gocce ed il contentatore fondi e lavare tutti i componenti;
3. Controllare la vaschetta raccogli-condensa di colore rosso (A10) e, se è piena, svuotarla;
4. Reinsere la vaschetta raccogli gobce completa di griglia ed il contentitore dei fondi di caffe.

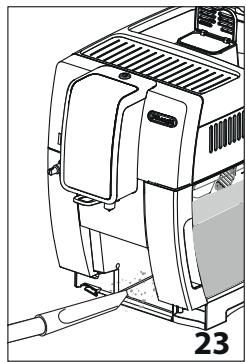

16.5 Pulizia dell'interno della macchina

Pericolo di scosse elettriche!

Prima di eseguire le operazioni di pulizia delle parti interne, la macchina deve essere spenta (vedi capitolo "5. Spegnimento dell'apparecchio") e scollegata alla rete elettrica. Non immergere mai la macchina nell'accua.

1. Controllare periodicamente (circa una volta al mese) che l'interno della macchina (accessible una volta estratta la vaschetta raccogli-gocce) (A15) non sia sporco. Se necessario, rimuovere i depositi di caffe con il pennello (C5) e una spugna;
2. Aspirare tutti i residui con un aspirapolvere (fig. 23).

16.6 Pulizia del serbatoio acqua

1. Pulire periodicamente (circa una volta al mese) e ad ogni sostituzione del filtrto addolcitore (C4) il serbatoio acqua (A17) con un panno umido e un po'di detersivo delicato;
2. Rimuovere il filtro (C4) e risciac quarlo con acqua corrente;
3. Reinserire il filtrlo (se previsto), riempire il serbatoio con acqua fresca e reinserire il serbatoio;
4. Erogare 100ml di acqua.

16.7 Pulizia dei beccucci erogatore caffe

1. Pulire periodicamente i beccucci erogatore caffe (A9) servendosi di una spugna o di un panno (fig. 24A);

1. Controllare che i fori dell'erogatore caffe non siano otturati. Se necessario rimuoveri i depositi di caffe con uno stuzzi-cadenti (fig. 24B).

16.8 Pulizia dell'imbuto per l'introduzione del caffe pre-macinato

Controllare periodicamente (circa una volta al mese) che l'imbuto per l'introduzione del caffe pre-macinato(A4) non sia otturato. Se necessario, rimuovere i depositi di caffe con il pennello (C5) in dotazione.

16.9 Pulizia dell'infusore

L'infusore (A20) dev'essere pulito almeno una volta al mese.

Attenzione!

L'infusore non puiso essere estratto quando la macchina è accesa.

1. Assicurarsi che la macchina abbia eseguito correttamente lo spegnimento (vedi capitolo "5. Spagnimento dell'apparecchio");
2. Estrarre il serbatoio acqua (A17);
3. Aprire lo sportello infusore (A19) (fig. 25) posizionato sul fianco destro;

1. Premere verso l'interno i due tasti di sgancio colorati e contemporaneamente estrarre l'infusore verso l'esterno (fig. 26);
2. Immergere per circa 5 minuti l'infusore in acqua e poi risciacquarlo sotto il rubinetto;

Attenzione!

SCIACQUARE SOLO CON ACQUA

NO DETERSIVI - NO LAVASTOVIGLIE

Pulire l'infusoreswana usare detersivi perché potrebbero danneggiarlo.

1. Utilizzando il pennello (C5), pulire eventuali residui di caffe sulla sede dell'infusore, visibili dallo sportello infusore;
2. Dopo la pulizia, reinserire l'infusore inflandolo nel supporto; quando premere sulla scritta PUSH sino a sentire il cli di aggancio;

Nota Bene:

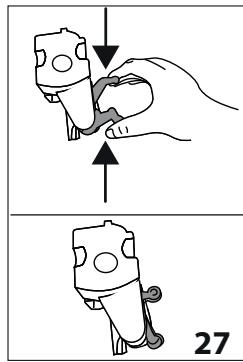

Se l'infusore è difficile da insertire, è necessario (prima dell'insertimento) portarlo alla giusta dimensione premendo le due leve (fig. 27).

1. Una volta inserito, assicurarsi che i due tasti colorati siano scattati verso l'esterno;
2. Chiudere lo sportello infusore;
3. Reinserire il serbatoio acqua.

16.10 Pulizia del contentatore latte

Pulire il contentatore latte (D) dopo agli preparazione del latte, come descritto di seguito:

1. Estrarre il coperchio (D2);
2. Sfilare il tubo erogazione latte (D5) e il tubo di pescaggio (D4) (fig. 28);

1. Ruotare in senso antiorario la manopola regolazione schiuma (D1) sino alla posizione "INSERT" (vedi fig. 29) e sfilarla verso l'alto;
2. In lavastoviglie (consigliato): Sciacquare tutti i componenti ed il contentatore con acqua corrente calda (almeno 40^ ): posizionarli quindi sul cestello superiore della lavastoviglie e avviare un programma da 50^ , esempio ECO standard. A mano: Sciacquare tutti i componenti ed il contentatore con acqua corrente calda (almeno 40^ ): immergere quindi tutti i componenti in acqua potabile calda (almeno 40^ ) con un detergente delicato/neutro per almeno 30 minuti e risciacquare abbondamente con acqua potabile calda.

1. Sciacquare l'interno della sede della manopola regolazione schiuma con acqua corrente (vedi fig. 31);
2. Verificareanche che il tubo pescaggio e il tubo erogazione latte non siano otturati da residui di latte;
3. Rimontare la manopola inerendola in corrispondenza della scritta "INSERT", il tubo erogazione e il tubo pescaggio latte;
4. Ripositionare il coperchio sul contentatore latte (D3).

16.11 Pulizia dell'uglio acqua calda

Pulire l'ugello (A8) après agli preparazione del latte, con una spugna, rimuovendo i residui di latte depositati sulle guarnizioni (fig. 20).

17. DECALCIFICAZIONE

Attenzione!

• Prima dell'uso, leggere le istruzioni e l'etichettatura del decalcificante, riportate sulla confazione del decalcificante stesso (fornito in alcuni modelli e/o acquistabile presso centri assistenza autorizzati).
• Si raccomanda di utilizzare esclusivamente decalcificante De'Longhi. L'utilizzo di decalcificanti non idonei, come pure la decalcificazione non regolarmente eseguita, cui comportare l'insorgenza di difetti non coperti alla garanzia del produttore.
  Il decalcidente più danneggiare le superfici delicate Se il prodotto viene rovesciato accidentalmente, asciugare immediatamente.

Per effettuare la decalcificazione
Decalcificante	Decalcificante De'Longhi 'EcoDecalk'
Contenitore	Capacità consigliata: 1,8
Tempo	~45min

Decalcificare la macchina quando sul pannello comandi la spia [B5] si accende.

Se si desidera procedere subito con la decalcificazione, seguire le operazioni dal punto 1. Per rimandare la decalcificazione ad un'alto momento premere ESC (B14): sul pannello comandi la spia (B5) rimane accesa per ricordare che l'apparecchio ha bisogno di essere decalcificato.

Per avviare la decalcificazione:

1. Estrarre il serbatoio acqua (A17), rimuovere il filtrlo acqua (C4), svuotare il serbatoio acqua.

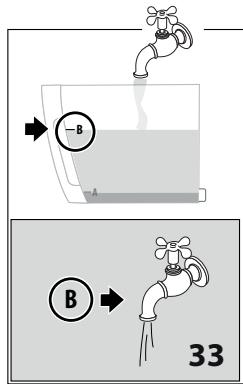

2. Versare nel serbatoio acqua il decalcicante sono al livello A (correspondente a una confezione da 100ml ) impresso sul lato interno del serbatoio (fig. 32); quindi aggiungere acqua (un litro) sono raggiungere il livello B (fig. 33); reinserire il serbatoio acqua.

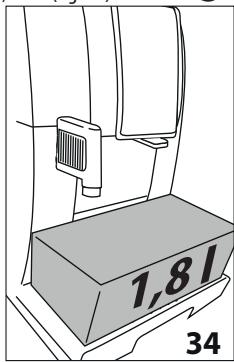

1. Rimuovere, svoutare e reinserire la vaschetta raccogligocce (A15) ed il contentatore fondi (A11).
2. Posizione除去 l'erogatore acqua calda (C6) e除去 l'erogatore caffe (A9) un contentire vuoto con capacità minima parla a 1,8 litri (fig. 34). Premere OK (B15);

Attenzione! Pericolo di scottature

Dall'erogatore caffe e dall'erogatore acqua calda fuoriesce acqua calda contente acidi. Prestare pertantoattenzione a non venire in contatto con tale soluzione.

1. Il programma di decalcificazione si avvia e la soluzione decalcificante esce sa dall'erogatore acqua calda che dall'erogatore caffe esgueando automaticamente tutte una series di risciacqu ad intervalli per rimuovere i residui di calcare dall'interno della macchina. Questa è la fase più lunga e la durata corrisponde a più della metà del tempo totale del ciclo di decalcificazione.

Completata la fase decalcificante, l'apparechio è pronto per unprocesso di risciacquo con acqua fresca.

1. Svuotare il contentatore utilizzato per raccogliere la soluzione decalcificante ed estrarre il serbatoio acqua, svuotarlo, sciacquarlo con acqua corrente, riempirlo fino al livello MAX con acqua fresca (fig 35) ed inserirlo in macchina;

1. Ripositionare vuoto il contentitore usato per raccogliere la soluzione decalcificante sotto l'erogatore caffe e l'erogatore acqua calda (fig. 34);
2. Premere OK (B15);
3. L'acqua calda esce prima dall'erogatore caffe e successiva-mente dall'erogatore acqua calda;
4. Whenever I'acqua nel serbatoio termina, svuotare il contenti-tore usato per raccogliere I'acqua di risciacquo;
5. Estrarre il serbatoio acqua e riempirlo fino al livello MAX con acqua fresca.
6. Reinserire, se totto precedentemente, ilhetto addolcitore nella sua sede nel serbatoio acqua, reinserire il serbatoio;
7. Riposizione are vuoto il contentatore usato per raccogliere la soluzione decalcificante sotto l'erogatore acqua calda.
8. Premere OK (B15).
9. L'acqua calda esce dall'erogatore acqua calda;
10. Al terme del secondo risciacquo, rimuovere, svuotare e reinsere la vaschetta raccogligocce (A15) ed il contentatore fondi (A11).
11. Svuotare il contentitore usato per raccogliere l'acqua di risciacquo, estrarre e rabboccare il serbatoio acqua con acqua fresca fino al livello MAX e reinserirlo in macchina.

L'opération di decalcificazione è così ultimata.

Nota Bene!

Se il ciclo di decalcificazione non dovesse terminare correttamente (es. mancanza erogazione energia elettrica) la macchina ne chiederà il completeness alla riaccensione.
- Énormale che, après avoir eseguito il ciclo di decalcificazione, ci sa dell'accua nel contentatore dei fondi di caffe (A11);
L'apparecchio richiede un terzo risciacquo, nel caso in cui il serbatoio acqua non sua riempito fino al livello max: quello per garantire non ci sua soluzione decalcificante nei circuiti interni dell'apparecchio.
L'eventuale richiesta, da parte della macchina, di due clici di decalcifico molto ravicinati è da considerarsi normale, come conseguenza delsysteme evoluto di controllo implementato nella macchina.
- É possible avviare la decalcifica ancè tenendo premuto l'icona (B8).

18. PROGRAMMAZIONE DELLA DUREZZA DELL'ACQUA

La richiesta di decalcificazioneiene visualizzata durante un periodo di funzionamento predeterminato che dipende alla durezza dell'acqua.

La macchina è preimpostata in fabbrica sul livello 4 di durezza. Volendo è possible programmare la macchina in base alla reale durezza dell'accua in utenza nelle varie regioni, rendendo così meno frequente l'operazione di decalcificazione.

18.1 Misurazione della durezza dell'acqua

1. Togliere alla sua confezione la striscia reattiva (C1) in do-tazione "TOTAL HARDNESS TEST";
2. Immergere completeness la striscia in un bicchiere d'acqua per circa un secondo;
3. Estrarre la striscia dall'acqua e scuoterla leggermente. Dopcirca un minuto si formano 1,2,3 oppure 4 quadratinidi colore rosso, a seconda della durezza dell'acqua agliquadratino corrisponde a 1 livello;

Striscia reattiva	Durezza acqua	Programmazione corrispondente
	bassa	∅ ∅ ∅ ∅ ∅
	media	∅ ∅ ∅ ∅ ∅
	alta	∅ ∅ ∅ ∅ ∅
	massima	∅ ∅ ∅ ∅ ∅

18.2 Impostazione durezza acqua

1. Con macchina spenta (standby) ma con il cavo di alimentazione collegato alla rete elettrica;
2. Mantenere premuta l'icona 2 × (B9) fino all'accensione delle spi sul pannello di controllo (B);
3. Premere l'icona (B8);
4. Selezionare il livello di durezza acqua premendo nuovamente l'icona :
5. Premere l'icona OK (B15) per confirmare (o ESC (B14) per uscire ricercafare la modificifica).Le spie si spengono.

A Anything to the macchina is riprogrammata secondo la nuova impostazione della durezza acqua.

19. FILTRO ADDOLCITORE

Per un utilizzo corretto del filtr, seguire le istruzioni di seguito riportate.

19.1 Installazione del filtro

1. Togliere il filtro (C4) alla confezione. Il dato del disco è diverso a seconda del filtrino in dotazione.
2. Ruotare il disco del datario (fig. 36) affinché siano visualizzati i prossimi 2 mesi di utilizzo.

Nota Bene

ilhetto ha durata parradue mesi se l'apparechchio vienetutilizzato normalmente,se invece la macchina rimane inutilizzata con il ghetto installato,ha durata parr a 3 settimane al massimo.

1. Per attivare il filtro, far scorrere dell'acqua di rubinetto nel foro del filtrro come indicate in fig. 37 fintantoche l'acqua fuoriesce delle aperture laterali per altri un minuto;
2. Estrarre il serbatoio (A17) della macchina e riempirlo di acqua;
3. Inserire il filtrlo nel serbatoio acqua e immergerlo complemente per una decina di secondi, inclinandolo e premendolo leggermente per permettere alle bolle d'aria di uscire (fig. 38).

1. Inserire il filtrno nella sede apposita (A18) e premerlo a fondo (fig. 39);
2. Richiudere il serbatoio con il coperchio (A16) (fig. 40), quindi reinserire il serbatoio nella macchina;

1. Inserire l'erogatore acqua calda (C6). Posizione sare除去 l'erogatore acqua calda (A20) un contentitore (capacità: min. 500ml).
2. Premere l'icona ESC (B14) per erogare acqua calda .
3. Erogare almeno 500 ml di acqua, quindi ripremere ESC (B14) per interrompere l'erogazione.

Ora ilhetto è attenuato e si può procedere all'uso della macchina.

19.2 Sostituzione del filtro

Quando sono trascorsi i due mesi di durata (vedi datiario), oppure se non viene utilizzato l'apparecchio per 3 settimane, è necessario procedere alla sostituzione delhetto:

1. Estrarre il serbatoio (A17) ed il filtro esaurito (C4);
2. Togliere il nuovo filtro alla confazione e procedere come illustrato dal punto 2 al 10 del paragrafo precedente.

Ora il nuovo filtrò è attivato e si più procedere all'uso della macchina.

20. DATI TECNICI

Tensione:	220-240 V~ 50/60 Hz max. 10A
Potenza assorbita:	1450W
Pressione:	1,5MPa (15 bar)
Capacità max. serbatoio acqua:	1,8 l
Dimensioni LxPxA:	240x440x360 mm
Lunghezza cavo:	1250 mm
Peso:	9,5 kg
Capacità max. contentatore chicchi:	300 g

De'Longhi si riserva la facoltà di variare, in qualsiasi momento, le caratteristiche tecniche ed estetiche, mantenendo inalterata la funzionalità e la qualità dei prodotti.

20.1 Consigli per il Risparnio Energetico

Per ridurre il consumo energetico dopo l'erogazione di una o più bevande:

• rimuovere il contentatore latte o gli accessori.
  Impostare l'autospegnimento a 15 minuti
  Attivare il Risparmio Energentico

• Quando la macchina lo richiede, effettuare il ciclo di decalcificazione.

• SIGNIFICATO DELLE SPIE

SPIE VISUALIZZATE	POSSIBLE CAUSA	RIMEDIO
LAMPEGGIANTE	La macchina si sta riscaldando o raffreddando.	Attendere
FISSE	La macchina è pronta all'uso.	Procedere selezionando la bevanda da erogare e le relative opzioni.
FISSO	L'accua nel serbatoio (A17) non è sufficiente.	Riempire il serbatoio e inserirlo correttamente, premendolo a fondo fino a sentire l'aggancio.
LAMPEGGIANTE	Il serbatoio (A17) non è inserito o non è inserito correttamente.	Inserire correttamente il serbatoio, premendolo a fondo fino a sentire l'aggancio.
FISSO	Il contentitore dei fondi di caffe è pieno.	Svuotare il contentitore dei fondi, la vaschetta raccogligoce (A15) ed eseguire la pulizia, poi reinserirli (fig.16). Importantante: quando si estrae la vaschetta raccogligoce è obbligatorio svuota- re sempre il contentitore fondi caffe èanche se è riempito molto. Se esta operazione non è effetu-tuata più succere che, quando si fanno i caffe successivi, il contentitore fondi si riempia più del previsto e che la macchina si intasi.
LAMPEGGIANTE	Il contentitore dei fondi non è stato inserti-to o non è inserito correttamente.	Inserire la vaschetta raccogligoce (A15) com- pleta di contentitore dei fondi premendo a fondo.
LAMPEGGIANTE	L'erogatore acqua calda non è inserito o è male inserito.	Inserire l'erogatore acqua calda a fondo.
	Il contentitore latte non è inserito correttamente.	Inserire il contentitore latte a fondo.
	Il contentitore latte è inserito ma la mano-pola della schiuma è in posizione CLEAN.	Ruotare la manopola regolazione schiuma in una delle posizioni regolazione schiuma latte.
LAMPEGGIANTE	La macinatura è troppo fine e quando il caffe furiesce troppo lentamente o non esce del tutto.	Ripetere l'erogazione caffe è ruotare la manopo-la di regolazione macinatura (A5) (fig. 8) di uno scatto verso il numero 7 in senso orario, cioè il macinacaffè è in funzione. Se, dopo aver fatto al-mente 2 caffe, l'erogazione dovesse risultare an-cora troppo lenta, ripetere la correzione agenda sulla manopola di regolazione di un'alto scatto (vedi par. "13.1 Regolazione del macinacaffè"). Se il problema persistsiste, inseire l'erogatore acqua calda ed erogare un po'di acqua finché il flusso è regolare, premendo ESC (B14).
	Se è presente il filtrato addolcitore (C4) po-trebbe esserci stato il rilascio di una balla d'aria all'interno del circuito che ne ha bloccato l'erogazione	Inserire l'erogatore acqua calda ed erogare un po'di acqua finché il flusso è regolare, premendo ESC (B14).
LAMPEGGIANTE	Il caffe premacinato utilizzato è troppo fine e quando il caffe furiesce troppo lentamente o non esce del tutto	Ripetere l'erogazione caffe utilizzato meno caffe pre-macianto o di tipo diverso. Se il problema persistsiste, inseire l'erogatore acqua calda ed erogare un po'di acqua finché il flusso è regola-re, premendo ESC (B14).
	Se è presente il filtrato addolcitore (C4) po-trebbe esserci stato il rilascio di una balla d'aria all'interno del circuito che ne ha bloccato l'erogazione	Inserire l'erogatore acqua calda ed erogare un po'di acqua finché il flusso è regolare, premendo ESC (814).
FISSO LAMPEGGIANTE	È stato utilizzato troppo caffe	Selezionare un gusto più leggero premesso (B8) oppure ridurre la quantità di caffe pre-macinato.
FISSO LAMPEGGIANTE	I chicchi di caffe sono finiti	Riempire il contentatore chicchi (A3) (fig. 9).
	L'imbuto per il caffe pre-macinato si è intasato (A2).	Svuotare l'imbuto con l'aiuto del pennello (C5) come descritto al par. "16.8 Pulizia dell'imbuto per l'introduzione del caffe pre-macinato".
FISSO LAMPEGGIANTE	È stata selezionata la funzione "caffe pre-macinato", ma non è stato versato il caffe pre-macinato nell'imbuto	Introduire il caffe pre-macinato nell'imbuto (fig. 12) o de selezionare la funzione pre-macinato.
	L'imbuto per il caffe pre-macinato si è intasato.	Svuotare l'imbuto con l'aiuto del pennello (C5) come descritto al par. "16.8 Pulizia dell'imbuto per l'introduzione del caffe pre-macinato".
LAMPEGGIANTE OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK ok OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LO LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE MILLE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE FISSO LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE NATUR LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE PALLADE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LA SORTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE La SORTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE LAMPEGGIIANTE
FISSO LAMPEGGIANTE	La decalcificazione è stata interrotta.	Per poter utilizzato la macchina è necessario completare la procedura. Premere l'icona OK (B15) per avviare il processo.

22. RISOLUZIONE DEI PROBLEMI

In basso sono elencati alcuni possibili malfunzionamenti.

Se il problema non cui si èsso risolto nel modo descritto, si delve contattare l'Assistenza Tecnica.

PROBLEMIA	POSSIBLE CAUSA	RIMEDIO
L'apparecchio non si accende	La spina non è collegata alla presa.	Collegare la spina alla presa di alimentazione.
Il caffe non è caldo.	Le tazze non sono state pre-riscaldate.	Riscaldare le tazze risciacquandole con dell'ac-qua calda (N.B: si può utilizzare la funizione acqua calda).
	I circuiti interni dell'apparecchio si sono raf-freddati perché sono trascorsi 2/3 minuti dall'ultimo caffe.	Prima di fare il caffe riscaldare i circuiti interni con un risciacquo, premendo il tasto OK (B15).
	La temperature caffe impostata è Bassa.	Impostare dal menu una temperature più alta.
Il caffe è peu corso o ha poca crema.	Il caffe è macinato troppo grosso.	Ruotare la manopola di regolazione macinatu-ra (A5) di uno scatto verso il numero 1 in senso antiorarioCTLmente il macinacaffè è in funzione (fig. 7). Procedere uno scatto alla volta fornadottenerere un'erogazione soddisfacente. L'effetto è visible solo dopo l'erogazione di 2 caffe (vedipar. "13.1 Regolazione del macinacaffè").
	Il caffe non è adatto.	Utilizzato caffe per machine da caffe espresso.
	Il caffe non è fresco.	La confazione del caffe è aperta da troppo tempo e haesso il gusto.
→
PROBLEM A	POSSIBLE CAUSA	RIMEDIO
Ilcaffè fuoriesce troppo lentamente oppure a gocce.	Ilcaffè è macinato troppo fine.	Ruotare la manopola di regolazione macinatu- ra (A5) di uno scatto verso il numero 7 in senso orario, quello il macinacaffè è in funzione (fig. 7). Procedere uno scatto alla volta sono ad ot- tenere un'erogazione soddisfacenté. L'effetto è visibile solo dopo l'erogazione di 2 caffe (vedi par. "13.1 Regolazione del macinacaffè").
L'appareccchio non eroga il caffè	L'appareccchio rileva delle impurità al suo in- terno.	Attenderere che l'appareccchio ritorni prono all'u- so e selezionare di nuovo la bevanda desiderata. Se il problema persistsiste, rivolgersi al Centro Assi- stenza Autorizzato.
Ilcaffè non esce da uno oppure entrambi i beccucci dell'erogatore.	I beccucci dell'erogatore caffe (A9) sono otturati.	Pulire gli ugelli con un panno. Se necessario, utilizzare uno stuzzicadenti per rimuovere eventuali incrostazioni.
L'infusore (A20) non si più estrarre	Non è stato eseguito correttamente lo spegnimento	Eseguire lo spegnimento premendo il tasto (ù) (A7) (fig. 6) (vedi cap. "5. Spegnimento dell'appareccchio").
Al termine della decalcifica- zione, l'appareccchio richiede un terzo risciacquo	Durante i due cici di risciacquo, il serbatoio non è stato riempito fino al livello MAX.	Procedere come richiesto dall'appareccchio, svuotando perché prima la vaschetta raccogligoc- ce (A15), per evitare che l'acqua trabocchi.
Il latte schiumato ha bolle grandi	Il latte non è sufficientemente freddo o non è parzialmente scremato.	Utilizzato latte totalmente scremato, oppure parzialmente scremato, a temperature di fri- gorifero (circa 5°C). Se il risultato non è ancora quello desiderato, provare a cancellare marca di latte.
	La manopola regolazione schiuma (D1) è mal regolata.	Regolare seconde leindicazioni del par. "14.2 Regolare la quantità di schiuma".
	Il coperchio (D2) o la manopola regolazione schuma (D1) del contentatore latte sono sporchi	Pulire il coperchio e la manopola del contenti- tore latte come descririto nel par. "16.10 Pulizia del contentitore latte".
	L'ugello acqua calda (A8) è sporco	Pulire l'ugello come descririto al par. "16.11 Pu- lia dell'ugello acqua calda".
Il latte non esce dal tubo erogazione (D5)	Il coperchio (D2) del contentatore latte è sporco	Pulire il coperchio del latte come descririto nel par. "16.10 Pulizia del contentatore latte".

SOMMAIRE

1. INTRODUCTION 26
