MANUALE UTENTE LAGAN IKEA

ITALIANO Indice Informazioni di sicurezza Istruzioni di sicurezza Descrizione del prodotto Pannello dei comandi Programmi Impostazioni Prima di utilizzare l'elettrodomestico

Utilizzo quotidiano Consigli e suggerimenti utili Pulizia e cura Risoluzione dei problemi Dati tecnici CONSIDERAZIONI SULL'AMBIENTE GARANZIA IKEA

Con riserva di modifiche. Informazioni di sicurezza Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro. Sicurezza dei bambini e delle persone vulnerabili

Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. Non consentire ai bambini di giocare con l'apparecchiatura. Tenere i detersivi al di fuori della portata dei bambini. Tenere i bambini e gli animali domestici lontano dall'apparecchiatura quando l'oblò è aperto. I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati. ITALIANO

Avvertenze di sicurezza generali

Questo elettrodomestico è destinato ad un uso domestico e applicazioni simili, quali: – case di campagna; cucine di negozi, uffici e altri ambienti di lavoro; – clienti di hotel, motel, bed and breakfast e altri ambienti residenziali. Non modificare le specifiche tecniche dell'apparecchiatura. La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (MPa) Rispettare il numero massimo di 13 coperti. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo. Mettere le posate all'interno del cestello con le estremità appuntite rivolte verso il basso, oppure metterle nel cassetto delle posate in posizione orizzontale con le estremità affilate rivolte verso il basso. Non lasciare l'apparecchiatura con la porta aperta senza sorveglianza per evitare che qualcuno inciampi e cada. Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa. Non usare acqua spray ad alta pressione né vapore per pulire l'apparecchio. Qualora l'apparecchiatura disponga di aperture di ventilazione nella base, queste non vanno coperte da oggetti quali ad esempio un tappeto. L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

ITALIANO Istruzioni di sicurezza Installazione AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa. Collegamento elettrico AVVERTENZA! Rischio di incendio e scossa elettrica.
• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.
• Questa apparecchiatura è conforme alle direttive CEE.
• Solo Regno Unito e Irlanda. L'apparecchiatura è dotata di una presa 13 A. Se si rendesse necessario cambiare il fusibile della spina di alimentazione, utilizzarne uno da 13 A ASTA (BS 1362). Collegamento dell’acqua
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar uscire acqua fino a che non sarà trasparente e limpida.
• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.
• Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno. AVVERTENZA! Tensione pericolosa.
• Se il tubo di carico è danneggiato, chiudere immediatamente il rubinetto e scollegare immediatamente la spina ITALIANO

dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell’acqua. Utilizzo

• Non sedersi o salire sull'oblò aperto.
• I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
• Non bere o giocare con l’acqua all’interno dell’apparecchiatura.
• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detergente sui piatti.
• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze. Assistenza Tecnica
• Contattare il Centro di Assistenza autorizzato per riparare l'apparecchiatura. Consigliamo di utilizzare esclusivamente ricambi originali.
• Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre delle seguenti informazioni riportate sulla targhetta dei dati. Modello: PNC: Numero di serie: Smaltimento AVVERTENZA! Rischio di lesioni o soffocamento.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura. Descrizione del prodotto

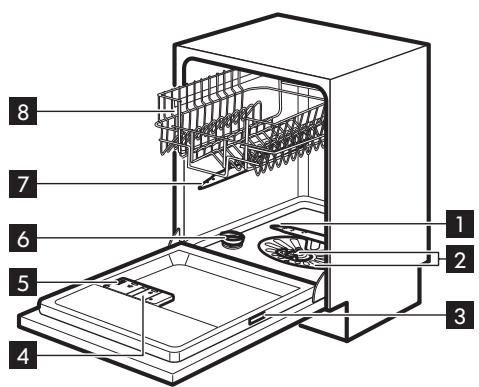

Mulinello inferiore Filtri Targhetta dei dati Contenitore del brillantante Erogatore detersivo Contenitore del sale Mulinello superiore Cestello superiore ITALIANO

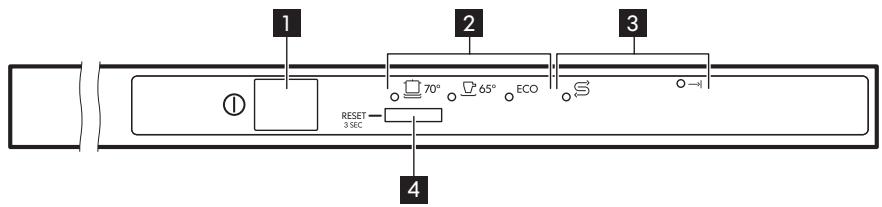

Pannello dei comandi

1 Tasto On/Off 2 Spie del programma 3 Spie 4 Tasto Programmi Spie Spia Descrizione Spia di fine. Spia del sale. La spia è spenta durante l'esecuzione del programma. Programmi Fasi del programma Grado di sporco Fasi del programTipo di carico

70 °C 65 °C Classi (kWh) Acqua (l) Grado di sporco intenso Stoviglie miste, posate e pentole

14-15 Grado di sporco normale Stoviglie e posate

15-17 ITALIANO Fasi del programma

Grado di sporco Fasi del programTipo di carico

50 °C Grado di sporco normale Stoviglie e posate

• Asciugatura Classi (kWh)

1) I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

2) Questo programma è indicato per carichi con sporco intenso per ottenere sufficienti risultati di pulizia su pentole e

3) Questo programma offre l'utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di

sporco normale. (Programma standard per gli istituti di prova). Informazioni per gli istituti di prova Per le informazioni necessarie, relative alle prestazioni inviare una mail a: Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati. [e-mail] Impostazioni Modalità di selezione programma e modalità utente Come impostare la modalità di selezione programma Quando l'apparecchiatura si trova in modalità di selezione programma, è possibile impostare un programma ed accedere alla modalità utente. L’apparecchiatura è in modalità di selezione programma quando l'indicatore Impostazioni disponibili nella modalità utente:

• Il livello del decalcificatore dell'acqua in base alla durezza dell'acqua.
• L'attivazione o la disattivazione del segnale acustico al termine del programma.

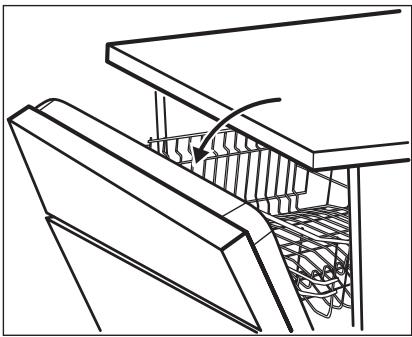

• Attivazione o disattivazione di AutoOpen. Dato che l'apparecchiatura archivia le impostazioni salvate, non serve configurarle prima di ogni ciclo. programma lampeggia. Dopo l'attivazione, l'apparecchiatura si trova di default in modalità di selezione programma. In caso contrario, impostare la modalità di selezione programma come segue: Tenere premuto il tasto di selezione programmi finché l’apparecchiatura entra in modalità di selezione programma. Decalcificatore dell’acqua Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura. ITALIANO

La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza dell'acqua è misurata in scale equivalenti. dell’acqua nella propria zona è possibile rivolgersi all’ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio. Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell’acqua locale. Per informazioni sulla durezza Durezza dell'acqua Gradi tedeschi (°dH) Gradi francesi (°fH) mmol/l Gradi Clarke Livello del decalcificatore dell’acqua

1) Impostazioni di fabbrica.

2) Non utilizzare il sale a questo livello.

Quando si utilizza un detersivo normale o pastiglie multifunzione (con o senza sale), impostare il corretto livello di durezza dell'acqua per mantenere la spia di riempimento del sale attiva. Le multi-pastiglie contenenti sale non sono sufficientemente efficaci per ammorbidire l'acqua dura. Come impostare il livello del decalcificatore L'apparecchiatura deve essere in modalità selezione programma.

1. Per accedere alla modalità utente,

tenere premuto il tasto di selezione programmi finché la spia inizia a lampeggiare e gli indicatori sono accesi.

2. Attendere che gli indicatori

siano spenti e che l'indicatore lampeggi. L'indicatore lampeggia ancora. Il lampeggiamento intermittente dell'indicatore mostra l'impostazione attuale.

• ad es. 5 lampeggiamenti + pausa + 5 lampeggiamenti = livello 5. ITALIANO

3. Premere ripetutamente il tasto di

selezione programma per cambiare l'impostazione. A ogni pressione del tasto di selezione programma, il numero del livello aumenta. Dopo aver raggiunto il livello 10 il conteggio riparte dal livello 1.

4. Premere il tasto acceso/spento per

confermare l'impostazione.

• L'indicatore mostra l'impostazione attuale: on = segnale acustico acceso.

4. Premere il tasto di selezione programmi

per cambiare l'impostazione. off = segnale acustico spento.

5. Premere On/Off per confermare

l'impostazione. Segnali acustici AutoOpen I segnali acustici vengono emessi in caso di malfunzionamento dell'apparecchiatura. Non è possibile disattivare questi segnali acustici. AutoOpen migliora i risultati di asciugatura con consumi elettrici ridotti. C'è inoltre un segnale acustico che viene emesso al termine del programma. Per impostazione predefinita, questo segnale acustico è attivo ed è possibile disattivarlo. Inoltre, viene emesso un segnale acustico prima che AutoOpen apra la porta. Questo segnale acustico si interrompe solo se AutoOpen viene disattivato. Come disattivare il segnale acustico che indica il termine del programma L'apparecchiatura deve essere in modalità selezione programma.

1. Per accedere alla modalità utente,

tenere premuto il tasto di selezione inizia a programmi finché la spia lampeggiare e gli indicatori sono accesi.

2. Premere immediatamente il tasto

• Le spie sono accese. lampeggia.

3. Attendere fino a che gli indicatori

non sono spenti. L'indicatore lampeggia ancora. Durante la fase di asciugatura l'oblò si apre automaticamente e rimane socchiuso. ATTENZIONE! Non cercare di chiudere l'apparecchiatura 2 minuti dopo l'apertura automatica. Ciò potrebbe danneggiare l'apparecchio. AutoOpen viene attivata automaticamente con tutti i programmi, escluso

Per evitare possibili pericoli all'interno dell'apparecchiatura (ad esempio coltelli, oggetti appuntiti o sostanze chimiche) per bambini, animali o persone affette da disabilità, disattivare la funzione. ITALIANO Come disattivare l'opzione AutoOpen L'apparecchiatura deve essere in modalità selezione programma.

1. Per accedere alla modalità utente,

tenere premuto il tasto di selezione programmi finché la spia inizia a lampeggiare e gli indicatori sono accesi.

2. Premere due volte il tasto programma.

• Le spie sono accese.

3. Attendere fino a che gli indicatori

non sono spenti. L'indicatore lampeggia ancora. mostra

• L'indicatore l'impostazione attuale: off = AutoOpen è disattivato.

4. Premere il tasto di selezione programmi

per cambiare l'impostazione. on =AutoOpenè attivato.

5. Premere On/Off per confermare

l'impostazione. Prima di utilizzare l'elettrodomestico

1. Accertarsi che il livello del

decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare un programma per rimuovere

possibili residui di lavorazione presenti all’interno dell’apparecchiatura. Non utilizzare il detersivo e non caricare stoviglie. Quando si avvia un programma, l'apparecchiatura può impiegare fino a 5 minuti per rigenerare la resina nel decalcificatore. Può sembrare che l'apparecchiatura non funzioni correttamente. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta a intervalli periodici. Contenitore del sale ATTENZIONE! Usare sale specifico per lavastoviglie. Il sale viene utilizzato per rigenerare la resina nel decalcificatore e per assicurare buoni risultati di lavaggio nell'uso quotidiano. Riempire il contenitore del sale

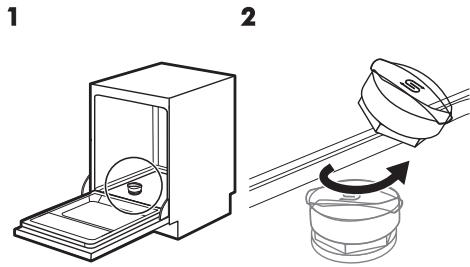

Versare 1 kg di sale Versare 1 litro nel rispettivo d’acqua nel contenitore del sale contenitore. (solo la prima volta).

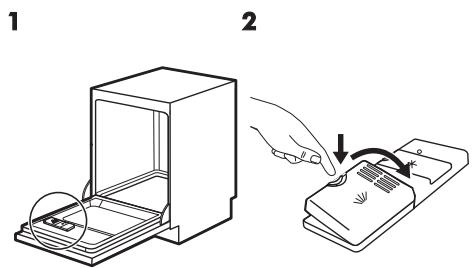

Riempire il contenitore del brillantante

M A2 X ATTENZIONE! Acqua e sale possono fuoriuscire dal contenitore del sale durante il riempimento. Dopo aver riempito il contenitore del sale, avviare immediatamente un programma volto ad evitare la corrosione.

Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

Riempire il contenitore del brillantante quando l'indicatore a lente (A) diventa chiaro. Per regolare la quantità di brillantante erogata, ruotare il selettore del dosaggio tra la posizione 1 (quantità minima) e la posizione 4 (quantità massima). Utilizzo quotidiano

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto On/Off per accendere

ITALIANO Verificare che l'apparecchiatura sia in modalità di selezione programma.

• Se la spia del sale è accesa, riempire il contenitore del sale.
• Assicurarsi che sia presente del brillantante nel contenitore.

3. Caricare i cestelli.

4. Aggiungere il detersivo.

5. Impostare ed avviare il programma

corretto per il tipo di carico ed il grado di sporco. Utilizzo del detersivo

Quando si usano pastiglie multifunzione che contengono sale e brillantante, non è necessario riempire il contenitore del sale e del brillantante.

• Impostare il decalcificatore dell'acqua sul livello più basso.
• Impostare il contenitore del brillantante sulla posizione inferiore. Impostazione ed avvio di un programma Avvio di un programma

Mettere il detersivo in polvere o in pastiglie combinate nel contenitore del detersivo (A). Se il programma prevede una fase di prelavaggio, mettere una piccola quantità di detersivo nel contenitore (B).

1. Tenere la porta dell'apparecchiatura

2. Premere il tasto On/Off per accendere

l’apparecchiatura. Verificare che l'apparecchiatura sia in modalità di selezione programma.

3. Premere ripetutamente il tasto di

selezione programma finché non inizia a lampeggiare la spia del programma che si desidera impostare.

4. Chiudere la porta dell'apparecchiatura

per avviare il programma. Apertura della porta durante il funzionamento dell'apparecchiatura Aprendo la porta mentre è in corso un programma, l’apparecchiatura si arresta. Ciò può influenzare il consumo di energia e la durata del programma. Dopo la chiusura della porta, l'apparecchiatura riprende dal punto in cui era stata interrotta. ITALIANO Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina. Ciò non avviene se la porta viene aperta dalla funzione AutoOpen. Non provare a chiudere la porta dell'apparecchiatura entro 2 minuti dopo che AutoOpen la apre automaticamente, dato che ciò potrebbe causare danni all'apparecchiatura. Qualora successivamente la porta venga chiusa per altri 3 minuti, si conclude la modalità in funzione.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma. Termine del programma Una volta terminato il programma, la spia si accende.

1. Premere il tasto On/Off o attendere che

l'apparecchiatura passi in modalità standby. Se si apre la porta prima dell'attivazione della modalità standby, l'apparecchiatura si spegne automaticamente.

2. Chiudere il rubinetto dell'acqua.

Annullamento del programma Tenere premuto il tasto di selezione programmi finché l’apparecchiatura entra in modalità di selezione programma. Consigli e suggerimenti utili Informazioni generali I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

• Gettare i residui di cibo più grandi nella spazzatura.
• Non prelavare le stoviglie a mano. Se necessario, utilizzare il programma prelavaggio (se disponibile) o selezionare un programma con fase di prelavaggio.
• Utilizzare sempre tutto lo spazio presente nei cestelli.
• Quando si carica l'apparecchiatura, assicurarsi che le stoviglie vengano raggiunte interamente e lavate dall'acqua rilasciata dagli ugelli del mulinello. Verificare che gli oggetti non si tocchino o coprano.
• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad es. "3 in 1", "4 in 1", "Tutto in uno"). Seguire le istruzioni riportate sulla confezione.
• Impostare il programma corretto per il tipo di carico ed il grado di sporco. Il programma ECO consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. Se si utilizzano sale, brillantante e detersivo
• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri

prodotti possono danneggiare l'apparecchiatura. Durante l’ultima fase di risciacquo, il brillantante favorisce l'asciugatura delle stoviglie senza lasciare striature e macchie. Le pastiglie multifunzione sono generalmente adatte in zone con una durezza dell'acqua fino a 21°dH. Nelle zone che superano tale limite, il brillantante e il sale devono essere utilizzati insieme alle pastiglie multifunzione. Tuttavia, in zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali. Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi. Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo. Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione Prima di iniziare ad usare separatamente detersivo, sale e brillantante attenersi alla procedura seguente:

1. Impostare il livello più alto del

decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale e

del brillantante siano pieni.

3. Avviare il programma più breve con

una fase di risciacquo. Non aggiungere il detersivo e non caricare i cestelli.

4. Una volta completato il programma,

regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.

5. Regolare la quantità di brillantante

rilasciata. Caricare i cestelli Fare riferimento all'opuscolo in dotazione per gli esempi su come caricare i cestelli.

• Utilizzare l’apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell’apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni per la pulizia).
• Eliminare i residui di cibo dalle stoviglie.
• Mettere a bagno gli articoli con i residui di cibo bruciato.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l’apertura rivolta verso il basso.
• Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate.
• Verificare che i bicchieri non si tocchino l’un l’altro.
• Disporre gli oggetti piccoli nel cestello portaposate.
• Sistemare gli oggetti leggeri nel cestello superiore. In modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente. Prima di avviare il programma Verificare che:
• I filtri siano puliti e installati correttamente.
• Il tappo del contenitore del sale sia serrato.
• I fori sui mulinelli non siano ostruiti.
• Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie combinate).
• Le stoviglie siano riposte correttamente nei cestelli. ITALIANO

• Il programma sia adatto al tipo di carico e al grado di sporco.
• Si utilizzi la quantità corretta di detersivo e additivi. Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore. Al termine del programma, dell'acqua potrebbe rimanere sulle pareti e sulla porta dell'apparecchiatura. Pulizia e cura AVVERTENZA! Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa. Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario. Pulizia dei filtri

Assicurarsi che non vi siano residui di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.

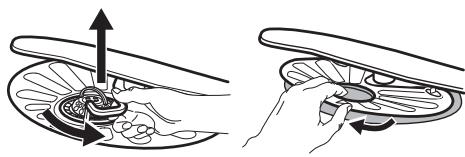

Per rimuovere i filtri (B) e (C), ruotare la maniglia in senso antiorario ed estrarla. Estrarre il filtro (B) e (C). Sciacquare i filtri con acqua.

Rimuovere il filtro (A). Sciacquare il filtro con acqua.

Montare i filtri (B) e Posizionare nuovamente il filtro (C). Sistemarli in posizione nel filtro piatto (A). Assicurarsi che sia (A). Ruotare la posizionato maniglia in senso correttamente al di orario finché non si sotto delle due blocca in posizione. guide (D). Un’errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all’apparecchiatura. Pulizia del filtro del tubo di carico

Pulire il filtro del tubo di carico. Pulizia dei mulinelli Non rimuovere i mulinelli. Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine. Pulizia esterna

• Pulire l'apparecchiatura con un panno inumidito e morbido.
• Utilizzare solo detergenti neutri.
• Non usare prodotti abrasivi, spugnette abrasive o solventi. Pulizia interna

Chiudere il rubinetto Scollegare il tubo. dell'acqua. Ruotare il dispositivo di serraggio A in senso orario.

• Pulire accuratamente l'apparecchiatura, inclusa la guarnizione in gomma della porta, con un panno morbido umido.
• Se si usano regolarmente programmi di breve durata, è possibile riscontrare depositi di grasso e calcare all'interno dell'apparecchiatura. Per evitarlo, si consiglia di avviare programmi lunghi almeno 2 volte al mese.
• Per ottenere le migliori prestazioni dall'apparecchiatura, si consiglia di utilizzare mensilmente un prodotto specifico per la pulizia della lavastoviglie. Seguire attentamente le istruzioni riportate sulla confezione del prodotto. ITALIANO

Risoluzione dei problemi Se l'apparecchiatura non si avvia o si arresta durante il funzionamento, prima di contattare il Centro di Assistenza Autorizzato, tentare di risolvere il problema da soli con l'aiuto delle informazioni riportate in tabella. In alcuni casi la spia di fine lampeggia ad intermittenza ad indicare un guasto. La maggior parte dei possibili problemi possono essere risolti senza il bisogno di contattare il Centro di Assistenza Autorizzato. AVVERTENZA! Riparazioni non eseguite in modo accurato possono comportare gravi rischi per la sicurezza dell'utente. Qualsiasi tipo di riparazione deve essere eseguita da personale qualificato. Problema e codice allarme Possibile causa e soluzione Non è possibile accendere l'apparecchiatura.

• Verificare che la spina sia collegata alla presa elettrica.
• Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato. Il programma non si avvia.

• Controllare che l’oblò dell’apparecchiatura sia chiuso.
• L'apparecchiatura ha avviato la procedura di rigenerazione della resina all'interno del decalcificatore. La procedura dura all'incirca 5 minuti. L'apparecchiatura non carica acqua.
• La spia di fine programma lampeggia una volta in modo intermittente.
• Viene emesso un segnale acustico una volta in modo intermittente.

• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Controllare che il filtro nel tubo di carico non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato o piegato. ITALIANO

Problema e codice allarme Possibile causa e soluzione L'apparecchiatura non scarica l'acqua.

• La spia di fine programma lampeggia due volte in modo intermittente.
• Viene emesso un segnale acustico due volte in modo intermittente.

• Controllare che lo scarico del lavello non sia ostruito.
• Verificare che il tubo di scarico non sia attorcigliato o piegato. Il dispositivo antiallagamento è attivo. • Chiudere il rubinetto dell’acqua e contattare il Centro di Assistenza Autorizzato.
• La spia di fine programma lampeggia tre volte in modo intermittente.
• Viene emesso un segnale acustico tre volte in modo intermittente. La spia del sale continua a restare ac- • Se dopo 3 o 4 programmi, la spia del sale continua a restare accesa, contattare il Centro di cesa dopo aver riempito il contenitore Assistenza autorizzato. del sale. Questo può verificarsi se si usa sale che necessita di un tempo maggiore per dissolversi. Ciò non compromette il buon funzionamento dell'apparecchiatura. L'apparecchiatura si arresta e riparte più volte durante il funzionamento.

• Non si tratta di un'anomalia di funzionamento. Permette di ottenere risultati di pulizia ottimali e risparmiare energia. Leggera perdita dalla porta dell'apparecchiatura.

• L'apparecchiatura non è correttamente livellata. Allentare o stringere i piedini regolabili (ove previsti).
• La porta dell'apparecchiatura non è centrata rispetto alla vasca. Regolare il piedino posteriore (ove previsto). La porta dell'apparecchiatura si chiude con difficoltà.

• L'apparecchiatura non è correttamente livellata. Allentare o stringere i piedini regolabili (ove previsti).
• Alcune parti di pentole e stoviglie sporgono dai cestelli. Tintinnio/colpi dall'interno dell'apparecchiatura.

• Le pentole e le stoviglie non sono state sistemate adeguatamente nei cestelli. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.
• Accertarsi che i mulinelli possano girare liberamente. ITALIANO

Problema e codice allarme L'apparecchiatura fa scattare l'interruttore principale. Fare riferimento a "Preparazione al primo utilizzo", "Utilizzo quotidiano" o "Consigli e suggerimenti" per altre possibili cause. Possibile causa e soluzione

• L'amperaggio è insufficiente per sopportare l'uso di più apparecchiature contemporaneamente. Verificare l'amperaggio della presa e la capacità del contatore o spegnere una delle apparecchiature in uso.
• Guasto elettrico interno all'apparecchiatura. Contattare un Centro di Assistenza Autorizzato. ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato. Per i codici allarme non presenti in tabella, contattare un Centro di Assistenza Autorizzato. Una volta controllata l'apparecchiatura, spegnerla e riaccenderla. In caso di I risultati di lavaggio e di asciugatura non sono soddisfacenti Problema Possibile causa e soluzione Risultati di lavaggio insoddisfacenti.

• Fare riferimento a "Utilizzo quotidiano", "Consigli e suggerimenti" e al libretto contenente le indicazioni per caricare il cestello.
• Usare programmi di lavaggio più intensi.
• Pulire i mulinelli ed il filtro. Vedere il capitolo "Pulizia e cura". Risultati di asciugatura insoddisfacenti.

• Pentole e stoviglie sono state lasciate troppo tempo all'interno dell'apparecchiatura chiusa.
• Brillantante assente o quantità di brillantante insufficiente. Impostare il contenitore del brillantante su un livello superiore.
• Gli oggetti di plastica devono essere asciugati con un panno.
• Per ottenere le migliori prestazioni di asciugatura, attivare AutoOpen.
• Si consiglia di utilizzare sempre il brillantante, anche in combinazione con pastiglie multifunzione. Su bicchieri e stoviglie riman- • La quantità di brillantante erogata è eccessiva. Regolare il livello del brillantante su una posizione inferiore. gono delle striature biancastre
• È stata utilizzata una dose eccessiva di detersivo. o striature bluastre. ITALIANO Problema

Possibile causa e soluzione Macchie e tracce di gocce d'acqua su bicchieri e stoviglie.

• La quantità di brillantante erogata non è sufficiente. Regolare il livello del brillantante su una posizione superiore.
• La causa potrebbe essere la qualità del brillantante. Le stoviglie sono bagnate.

• Per ottenere le migliori prestazioni di asciugatura, attivare AutoOpen.
• Il programma non dispone di una fase di asciugatura oppure questa fase viene eseguita a bassa temperatura.
• Il contenitore del brillantante è vuoto.
• La causa potrebbe essere la qualità del brillantante.
• La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione. Provare un prodotto di una marca diversa o attivare il contenitore del brillantante e utilizzare il brillantante insieme al detersivo in pastiglie multifunzione. L'interno dell'apparecchiatura • Non si tratta di un'anomalia ma dell'umidità presente nell'aria che si condensa sulle pareti. è bagnato. Insolita produzione di schiuma • Utilizzare solo detersivi per lavastoviglie.
• Perdita dal contenitore del brillantante. Contattare un durante il lavaggio. Centro di Assistenza Autorizzato. Tracce di ruggine sulle posate. • È presente troppo sale nell'acqua utilizzata per il lavaggio. Fare riferimento a "Decalcificatore dell'acqua".
• Sono state sistemate insieme posate d'argento e acciaio inossidabile. Evitare di sistemare oggetti d'argento e acciaio inossidabile uno accanto all'altro. Sono presenti residui di deter- • La pastiglia del detersivo si è incollata all'interno del contenitore e l'acqua non è riuscita ad eliminarla comsivo all'interno del contenitore pletamente. al termine del programma.
• L'acqua non è in grado di eliminare il detersivo dal contenitore. Assicurarsi che il mulinello non sia bloccato o ostruito.
• Assicurarsi che gli oggetti nei cestelli non impediscano l'apertura del coperchio del contenitore del detersivo. Odori all'interno dell'apparecchiatura.

• Fare riferimento a "Pulizia interna". ITALIANO

Problema Possibile causa e soluzione

• Il livello di sale è basso, controllare l'indicatore di riemIl calcare può depositarsi su pimento. pentole e stoviglie, nella vasca
• Il tappo del contenitore del sale è lento. o all'interno della porta.
• L'acqua di rubinetto è dura. Fare riferimento a "Decalcificatore dell'acqua".
• Anche le pastiglie multi-funzione usano il sale e impostano la rigenerazione dell'ammorbidente dell'acqua. Fare riferimento a "Decalcificatore dell'acqua".
• Qualora i depositi di calcare rimangano, pulire l'apparecchiatura con detergenti particolarmente adatti a tal fine.
• Provare un detergente diverso.
• Contattare il produttore del detergente. Pentole e stoviglie opache, scolorite o incrinate.

• Assicurarsi di introdurre nell'apparecchiatura solo oggetti lavabili in lavastoviglie.
• Caricare e scaricare il cestello delicatamente. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.
• Sistemare gli oggetti delicati nel cestello superiore. Fare riferimento a "Preparazione al primo utilizzo", "Utilizzo quotidiano" o "Consigli e suggerimenti" per altre possibili cause. Dati tecnici Denominazione prodotto Lavastoviglie completamente integrata Dimensioni Larghezza / Altezza / Profondità (mm) 596 / 818 - 898 / 550 Collegamento elettrico 1) Tensione (V)

Pressione dell'acqua di alimentazione Min./max. bar (MPa)

0.5 (0.05) / 8 (0.8)

Collegamento dell'acqua Acqua fredda o calda 2) max. 60°C Capacità Coperti

Consumo di energia Modalità Acceso (W)

Consumo di energia Modalità Spento (W)

1) Fare riferimento alla targhetta identificativa per gli altri valori.

2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di energia alternativa (per

es. pannelli solari, impianti eolici) per ridurre il consumo di energia. CONSIDERAZIONI SULL'AMBIENTE Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. GARANZIA IKEA Validità della garanzia La presente garanzia è valida per cinque (5) anni a partire dalla data di acquisto originale del Vostro elettrodomestico presso un punto vendita IKEA. Per gli elettrodomestici LAGAN, la garanzia è di due (2) anni soltanto. Lo scontrino originale è indispensabile come ricevuta d'acquisto. Una riparazione effettuata nell'ambito della garanzia non estende il periodo di garanzia per l'elettrodomestico o per i nuovi pezzi di ricambio. Elettrodomestici non coperti dalla garanzia IKEA di cinque (5) anni La garanzia IKEA di cinque anni non è valida per gli elettrodomestici con il nome LAGAN e tutti gli elettrodomestici acquistati presso un punto vendita IKEA prima dell'1 agosto 2007. Chi fornisce il servizio ai clienti? L'assistenza ai clienti sarà garantita dal fornitore del servizio nominato da IKEA attraverso la propria organizzazione o la propria rete di partner di assistenza autorizzati. Cosa copre la garanzia? La garanzia copre gli eventuali difetti legati ai materiali e o alla costruzione dell'elettrodomestico ed è valida a partire dalla data di acquisto dell'elettrodomestico presso un punto vendita IKEA. La garanzia è valida solo su elettrodomestici destinati all'impiego domestico. Le eccezioni sono descritte alla voce "Cosa non copre la garanzia". Nel periodo di validità della garanzia, il fornitore del servizio nominato da IKEA sosterrà i costi per la riparazione, i pezzi di ricambio, la manodopera e le trasferte del personale di manutenzione, ammesso che il prodotto possa essere riparato senza costi troppo elevati e che il difetto legato ai materiali o alla costruzione rientri nella copertura dell garanzia. Queste condizioni sono conformi alle direttive EU (N. 99/44/CE) e alle norme e disposizioni

ITALIANO locali applicabili. Le parti sostituite diventeranno di proprietà di IKEA. Come interverrà IKEA per risolvere il problema? Il fornitore del servizio nominato da IKEA esaminerà il prodotto e deciderà a propria esclusiva discrezione se lo stesso rientra nella copertura della garanzia. In caso affermativo, il fornitore del servizio nominato da IKEA o un suo partner di assistenza autorizzato provvederà a propria esclusiva discrezione a riparare il prodotto difettoso o a sostituirlo con un prodotto uguale o equivalente. Cosa non copre la garanzia

• Danni provocati deliberatamente o per negligenza e danni provocati dalla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o dal collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, qualità dell'acqua (per esempio presenza di eccessivo calcare nelle condutture idriche), eventi atmosferici o condizioni ambientali anomale.
• Parti soggette ad usura, per esempio batterie e lampadine.
• Danni a parti decorative e non funzionali che non influiscono sul normale utilizzo dell'elettrodomestico, per esempio graffi e variazioni di colore.
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo
• Danni a parti come vetroceramica, accessori, cesti per stoviglie e posate, tubi di alimentazione e scarico, guarnizioni, lampadine e relative coperture, schermi, pomelli, rivestimenti e parti di rivestimenti o involucri, salvo qualora si possa provare che tali danni sono stati causati da difetti di produzione.
• Casi in cui non siano rilevati difetti durante la visita di un tecnico.
• Riparazioni non effettuate dal fornitore del servizio nominato da IKEA o da un partner di assistenza autorizzato o riparazioni in cui siano state utilizzate parti non originali.
• Riparazioni causate da installazione impropria o non conforme alle specifiche.
• Uso dell'elettrodomestico in ambiente non domestico, per esempio per uso professionale o commerciale.
• Danni dovuti al trasporto. In caso di trasporto effettuato dal cliente presso la propria abitazione o un altro recapito, IKEA non potrà ritenersi responsabile per eventuali danni verificatisi durante il trasporto. Tuttavia, se il trasporto presso il recapito del cliente è effettuato da IKEA, gli eventuali danni dovuti al trasporto rientreranno nella presente garanzia.
• Costo di installazione iniziale dell'apparecchiatura IKEA. Se un fornitore di servizio nominato da IKEA o un suo partner di assistenza autorizzato effettua una riparazione o sostituzione dell'apparecchiatura nell'ambito della garanzia, il fornitore o il partner di assistenza dovrà provvedere anche alla reinstallazione dell'apparecchiatura riparata o all'installazione dell'apparecchiatura sostitutiva, se necessario. Tali limitazioni non si applicano a lavori eseguiti a regola d'arte da personale qualificato e con l'uso di parti originali per adattare l'elettrodomestico alle norme di sicurezza di un'altra nazione dell'UE. Applicabilità delle leggi nazionali La garanzia IKEA conferisce al cliente diritti legali specifici in aggiunta ai diritti previsti dalla legge e variabili a seconda dei paesi.

ITALIANO Area di validità Per gli elettrodomestici acquistati in una nazione UE e trasferiti in un'altra nazione UE, i servizi saranno forniti in base alle condizioni di garanzia applicabili nella nuova nazione. L'obbligo di fornire il servizio in base alle condizioni della garanzia sussiste solo se:

• l'elettrodomestico è conforme alle specifiche tecniche del paese in cui è richiesta l'applicazione della garanzia;
• l'elettrodomestico è conforme e installato conformemente alle Istruzioni di montaggio e alle informazioni per la sicurezza contenute nel Manuale d'uso; Servizio Assistenza dedicato agli elettrodomestici IKEA: Non esitate a contattare il Servizio Assistenza IKEA per:

1. usufruire della garanzia;

2. chiedere chiarimenti sull'installazione

degli elettrodomestici IKEA nei mobili da incasso specifici di IKEA. Il servizio non fornirà assistenza o chiarimenti in merito a:

• installazione di cucine complete IKEA;
• collegamenti elettrici (se l'apparecchio è fornito senza cavi e spine), allacciamenti idraulici e collegamenti all'impianto del gas che devono essere eseguiti da un tecnico di assistenza autorizzato.

3. chiedere chiarimenti sul contenuto del

manuale d'uso e su specifiche dell'elettrodomestico IKEA. Per garantirvi la migliore assistenza, Vi preghiamo di leggere attentamente le Istruzioni di montaggio e/o il Manuale d'uso prima di contattarci. Come contattarci se avete bisogno del nostro intervento Consultare l'elenco completo dei fornitori di servizio IKEA e dei relativi numeri di telefono nell'ultima pagina del presente manuale. Per garantirVi un servizio più rapido, raccomandiamo di utilizzare i numeri di telefono elencati alla fine del presente manuale. Quando richiedete assistenza, fate sempre riferimento ai codici specifici dell'elettrodomestico che trovate nel presente manuale. Prima di contattarci, assicurateVi di avere a portata di mano il codice prodotto IKEA (8 cifre) relativo all'elettrodomestico per il quale richiedete assistenza. CONSERVATE LO SCONTRINO! E' la Vostra prova di acquisto ed è necessario esibirlo per poter usufruire della garanzia. Sullo scontrino sono riportati anche il nome e il codice (a 8 cifre) dell'elettrodomestico IKEA che avete acquistato. Vi serve altro aiuto? Per ulteriori domande non inerenti il servizio assistenza sulle apparecchiature, contattare il più vicino punto vendita IKEA. Vi preghiamo di leggere attentamente la documentazione dell'apparecchiatura prima di contattarci.

Tariffa applicata alle chiamate nazionali dalle 8 alle 20 nei giorni feriali
