Tipo di prodotto	Cappa aspirante
Marca	AIRLUX
Modello	AHW880WH
Versione di installazione	Aspirante (evacuazione esterna) o filtrante (ricircolo)
Distanza minima dal piano di cottura	45 cm (elettrico), 45 cm (gas/misto)
Numero di velocità di aspirazione	4 (1-3 normali + intensiva temporizzata)
Timer automatico	15 minuti (velocità 1-3 o intensiva a seconda della versione)
Illuminazione	LED (lunga durata, basso consumo)
Indicatore di saturazione dei filtri antigrasso	Sì (lampeggio tasto Timer dopo 30 ore di funzionamento)
Filtro antigrasso	Metallico, lavabile in lavastoviglie (ciclo delicato) o a mano, mensilmente
Filtro a carbone attivo	Per versione ricircolo, sostituzione ogni 4 mesi massimo
Pannello di controllo	Versione SOFT (tasti singoli) o elettronica (+, -, timer)
Peso	Pesante - richiede due persone per la movimentazione e l'installazione
Alimentazione elettrica	Conforme alla targa segnaletica (cavo speciale, presa accessibile o interruttore)
Istruzioni di sicurezza	Scollegare prima della manutenzione; usare guanti; non fiammeggiare sotto la cappa; ventilazione sufficiente se utilizzata con apparecchi a combustione
Manutenzione regolare	Pulizia interna/esterna almeno mensile con panno umido e detergente neutro; non usare abrasivi né alcol
Sostituzione delle lampade	Rivolgersi al servizio di assistenza tecnica
Riparabilità	Pezzi disponibili presso il servizio tecnico; garanzia non valida in caso di mancato rispetto delle istruzioni
Condotto di evacuazione	Diametro 150 mm (non fornito); lunghezza minima, curve limitate

Domande frequenti - AHW880WH AIRLUX

Come installare la cappa in versione aspirante?

Per l'installazione in versione aspirante, praticare un foro di evacuazione di 150 mm di diametro e collegare la cappa a un condotto di evacuazione verso l'esterno. Utilizzare un tubo il più liscio possibile, con un minimo di curve (angolo massimo consigliato). Non collegare la cappa a condotti di fumi di combustione.

Qual è la distanza minima tra la cappa e il piano di cottura?

La distanza minima tra la superficie di cottura e la parte più bassa della cappa è di 45 cm per i piani di cottura elettrici, e anch'essa di 45 cm per i piani di cottura a gas o misti. Verificare sempre le istruzioni del produttore del piano di cottura.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese (o quando l'indicatore di saturazione lampeggia). Può essere lavato a mano con un detergente non aggressivo, o in lavastoviglie a bassa temperatura e ciclo rapido. Attenzione: il lavaggio in lavastoviglie può scolorire il filtro senza alterarne le prestazioni.

Quando bisogna cambiare il filtro a carbone?

Il filtro a carbone attivo (utilizzato solo in versione ricircolo) deve essere sostituito ogni 4 mesi al massimo, o quando l'indicatore di saturazione lo segnala. Non può essere pulito né rigenerato.

Come utilizzare il timer automatico?

Sulle versioni con pannello SOFT, premere il tasto della velocità desiderata (1, 2 o 3) per 3 secondi per attivare un timer di 15 minuti. La spia lampeggia durante il conto alla rovescia, poi la cappa si spegne automaticamente. Sulle versioni elettroniche, un tasto dedicato consente di attivare il timer (15 minuti).

Cosa fare se le spie di saturazione dei filtri lampeggiano?

Il lampeggio del tasto Timer (cappa spenta) indica che i filtri antigrasso devono essere puliti dopo 30 ore di funzionamento. Pulire i filtri, quindi, per resettare, premere il tasto Timer per 3 secondi mentre la cappa è spenta.

Posso fiammeggiare alimenti sotto la cappa?

No, è formalmente vietato fiammeggiare alimenti sotto la cappa. Le fiamme libere possono danneggiare i filtri e provocare un incendio.

Come mantenere l'illuminazione LED?

La cappa è dotata di illuminazione LED. In caso di guasto, la sostituzione deve essere effettuata dal servizio di assistenza tecnica. Non tentare di sostituire personalmente i LED.

Quali precauzioni di sicurezza prendere prima della pulizia?

Prima di qualsiasi operazione di pulizia o manutenzione, scollegare la cappa dalla rete elettrica (rimuovere la spina o spegnere l'interruttore). Indossare guanti da lavoro. Non utilizzare mai prodotti abrasivi o alcol.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo di alimentazione è speciale. In caso di deterioramento, richiedere un nuovo cavo al servizio di assistenza tecnica e farlo sostituire da un professionista.

MANUALE UTENTE AHW880WH AIRLUX

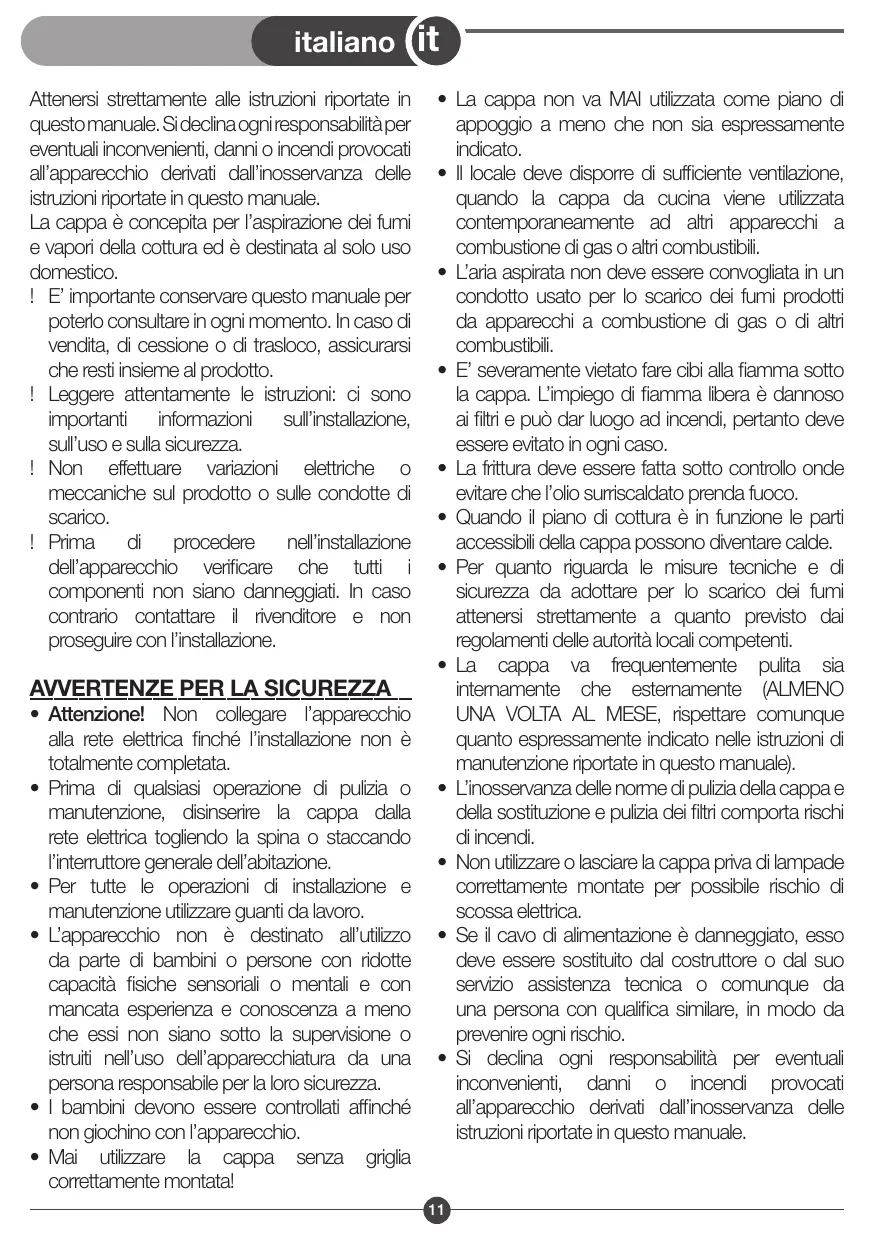

Attenersi strettamente alle istruzioni riportate in question manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

La cappa è concepita per l'aspirazione dei fumie e vapori della cottura ed è destinata al solo uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
! Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

AVVERTENZE PER LA SICUREZZA

• Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzato quanti da lavoro.
• L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che fiss non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• Mai utilizzato la cappa -, seglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparentecchi a combustione di gas o di altri combustibili.
• E' severamente vietato fare cibi alla fiamma sulla cappa. L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
• La frittura delve essere fissate fatto molto controlo onde evitare che l'olio surriscaldato prenda fuoco.
• Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quando previsto dai regolamenti delle autorità locali competenti.
• La cappa va frequentlymente pulita sa intermamente che estemamente (ALMENO UNA VOLTA AL MESE, rispetto come quanto espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunique da una persona con qualifica similare, in modo da prevenir agli rischio.
• Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

INSTALLAZIONE

La cappa puo' essere in versione aspirante o in versione filtrante (vedi ABC pag.2). Decidere sin dall'inizio il tipo di installatione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

VERSIONE FILTRANTE (A)

La cappa depura l'aria e la re-immette pulita nella stanza.

Per esta versione è necessario: il coperchio anti-intrusione, la riduzione ed ilhetto al carbone.

Nella versione con tubi, il tubo superiore delve ave ore le asole di evacuatione aria posizionate nella parte alta e va utilizzato il deflettore in luogo del coperchio anti-intrusione.

VERSIONE ASPIRANTE (B) (C)

La cappa depura l'aria e la espelle all'esternoattraverso un condotto o foro di scarico (diametro 150 mm).

Evacuationa soffitto (B)

(Per le versioni aspiranti)

! Predisponre il foro ed il condotto di scarico dell'aria (diametro 150mm - non fornito)
! Usare uncondotto lungoil minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno piu' liscio possibile.
! Il materiale del condotto delve essere approvato normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, stufe, ecc).
! Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti.

Inoltre l'aria da scaricare non deve essere eliminataattraversouna cavity del muro a meno

che tale cavity non sia destinata a quello scopo.

! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei una pressione negativa nella stanza (ché non deve superare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad apparecchi non elettrici (stufe a gas, ad olio, a carbone, ecc) ci cui' essere il risucchio dei gas di scarico della fonte di calore.

MONTAGGIO

! ATTENZIONE! Prodotto dal peso eccessivo, la movimentazione e installatione della cappa deve essere fatta da almeno due o più persone.
! ATTENZIONE! Utilizzare dei quanti e degli occhiali nelle operazioni di installmente e di manutenzione.
! ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.
! La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina delve essere non inferiore a 45cm in caso di cucine elettriche e di 45cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distance maggiore, bisogna tenere conto.

! La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E' tutviamo necessario interpellare un technician qualificato per accerbarvi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/Il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

! In caso di dubbio, consultrare un centro di assistenza autorizzato o persona qualificata.

Per il montaggio fare riferimento alle figure a pagg. 2/10

La tensione di rete delve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provista di spina allacciare la cappa ad una presa conforme alle

nome vigentiposta in zona accessibileancheafterl'installazione.Se sprowista di spina (collegamentodiretto alla rete) o la spina non è posta in zonaaccessibile,ancheafterdown installation,appicare un interrottore bipolareanorma che assicuri ladisconnessionecompleta della rete nelle condizioni della categoria di sovratensione Ili,conformmentealle regole di installmente.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La cappa è provista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

FUNZIONAMENTO

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarà in funzione a cottura terminata per altri 15 minuti circa.

Versione PULSANTIERA SOFT

A. ON/OFF - Prima velocità di aspirazione
Premere quello tasto per accendere la cappa alla 1^a velocità. Premere quello tasto per specnere il motore di aspirazione a qualsiasi velocità.
B. Seconda velocità di aspirazione
C. Terza velocità di aspirazione
D. Quarta velocità di aspirazione (massima)
Quando la velocità di aspirazione è impostata su 4 un timer di 7 minuti si attiva automaticamente. Il led del tasto lampeggia per tutte la durata del timer. Allo scadere del timer l'aspirazione viene reimpostata automaticamente sulla 3^a velocità.
E. Luce ON/OFF

Per attivare il timer di 15 minuti per la 1^a , 2^a e 3^a

velocità di aspirazione premere il relative tasto per almeno 3 secondi. Il led del tasto lampeggia per tutte la durata del timer. Allo scadere del timer il motore di aspirazione si spegne.

Versione PULSANTIERA ELETTRONICA R

A. Pulsante [Luce]:

On: luce accesa e il pulsante è illuminato. Off: luce spenta.

B. Pulsante [-]:

Premendo il tasto la velocità del motore verrà ridotta. La velocità 1, 2, 3 viene visualizzata dal numero di led accesi escluso led luce e timer.

C. Pulsante [On/Off]:

Ha la funzione di accensione e di spegnimento della cappa.

D. Pulsante [+] :

Premendo il tasto la velocità del motore verra incrementata. La velocità 1, 2, 3 viene visualizzata dal numero di led accesi escluso led luce e timer. La 4 velocità o intensiva presenta una luce intermittente ed è temporizzata; dopo circa 7 minuti dall'attivazione il motore passa automaticamente in terza velocità.

E. Pulsante [Timer]:

Permette lo spegnimento automatico della cappa dopo circa 15 minuti di funzionamento a quella velocità (pulsante con luce intermittente).

Versione COMANDI TOUCH su vetro (capacità)

A. Pulsante [Luce]:

On: luce accesa e il pulsante è illuminato. Off: luce spenta

B. Pulsante [ON/OFF]:

Ha la funzione di accensione e di spegnimento della cappa.

C. Pulsante [2-3-4]:

Premendo il tasto la velocità del motore verra incrementata. La velocità 1, 2, 3 viene visualizzata dal numero di led accesi escluso led luce e timer. La 4 velocità o intensiva presenta una luce intermittente ed è temporizzata; dopo circa 7 minuti dall'attivazione il motore passa automaticamente in terza velocità.

D. Pulsante [Timer]:

Permette lo spegnimento automatico della cappa dopo circa 15 minuti di funzionamento a sua velocità (pulsante con luce intermittente).

FILTER WARNING LIGHT

Luce di avventamento pulizia e manutenzione del filtro grassi.

La funzione ricorda di effettuare la pulizia e manutenzione del filtrro grassi della cappa.

La funzione si attiva dopo 30 ore di lavoro della cappa, e viene confirmata alla lampeggio tasto TIMER a cappa disattivata.

Si interrompe momentaneamente all'attivazione della cappa e riprende a lampeggiare il tasto TIMER a cappa disattivata.

Reset della funzione, pressione del tasto TIMER per 3 secondi.

N.B. La disattivazione del Warning si effettua a cappa spenta.

PULIZIA E MANUTENZIONE

Attenzione! Prima di qualsi asi operazione di pulizia o manutenzione disconnettere la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri. Evitare l'uso di

prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle nome di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quando di atteneri alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette awertenze.

Pannello

Il pannello di aspirazione perimetrale va sempre lasciato chiuso e va aperto solo in caso di manutenzione (es. Pulia o sostituzione dei filtri). Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtrro antigrasso, usare un panno ed un detergente liquido non troppo concentrato. Non utilizzato mai sostanze abrasive. Il pannello di aspirazione perimetrale più essere rimioso Completely per facilitare la manutenzione della cappa.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystemadiindicazione di saturazione dei filtri -seprevistosulmodello in possesso-indicata Questa necessità),con detergenti non aggressivi, manualmenteoppure inlavastoviglieabasse temperatureedaciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi

(solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura. La saturatione del filtro carbone si verifica molto un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi (o quando il sistema di indicazione di saturatione dei filtri -se previsto sul modello in possesso- indicaQLa steta necessita).

NON vuo essere lavato o rigenerato.

Sostituzione lampade

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.

I LED garantisco una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizzionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

PROTEGGERE L'AMBIENTE

Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale

• Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期i.
• Augmente la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi.
• Per mantenere ben efficente ilsystemadi riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone.
• Per mantenere ben EFFICIENTE il filtro del grasso, pulirlo in caso di necessità.
• Per ottimizzare l'efficienza e minimizzato i rumori, utilizzato il diametro massimo del sistema di canalizzazione individato in quello manuale.

Dismissione dei vecchi elettrodomestici

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali

conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di arrivapagnamento indica che questo prodotto non deve essere trattato come rifiutto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le

normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

SI DECLINA OGNI RESPONSABILITA PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE. LA GARANZIA NON É VALIDA NEL CASO DI DANNI DERIVANTI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

Version con PANEL DE CONTROL "SOFT"

0/1 A

2 B

3 C

4 D

5 E
