MANUALE UTENTE UNDERVERK (103.939.74) IKEA

Istruzioni per la sicurezza 43

Descrizione dell'apparecchio 46

Pannello comandi 47

Pulizia e manutenzione 47

Cosa fare se... 49

Dati tecnici 50

Consigli per la salvaguardia dell'ambiente 51

GARANZIAIKEA 51

Istruzioni per la sicurezza

Prima del primo utilizzato

La sicurezza dell'utente e delle altre personne è molto importante.

Rimuovere protezioni di cartone, pellicole protettive ed etichette adesive dagli accessori.

Controllare che l'apparecchio non presenti danni da trasporto.

Per non danneggiare l'apparecchio, non collocare pesi sopra diesso.

Evitare l'esposizione dell'apparecchioagli agenti atmospherici.

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

Questo è il symbolo di pericolo, relativivo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di pericolo e dai seguenti termini:

PERICOLO: indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

AVVERTENZA: indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Tutte le avventenze di sicurezza forniscono dettagli specifici del possibile pericolopresenteoltre cheindicazioni su come ridurre il rischio di lesioni, dannie scossa elettrica seguenti ad un uso non appropriato dell'apparecchio.Osservare attentamente le istruzioni seguenti.

Precauzioni e suggerimenti generali

• L'installazione e il collegamento elettrico devono essere effettuali da un technique qualificato secondo le istruzioni del produttore ed in conformità alle norme locali sulla sicurezza. Non riparare o sostuire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale d'uso.
  L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
  La messa a terra dell'apparecchio è obbligatoria. (Richiesta solo per la classe I)
  Il cavo di alimentazione deve essere sufficientemente lungo per collegare l'apparecchio, una volta montato nel relativivo mobile, alla presa elettrica.
  Non tirare il cavo di alimentazione dell'apparecchio per staccarlo alla presa di corrente.
• Una volta terminata l'installazione, i componenti elettrici non dovanno essere accessibili dall'utilizzatore.
  Non toccare l'apparecchio con parti del corpo umide e non utilizzato a piedi nudi.
  L'apparecchio non è destinato all'utilizzo da parte di persona (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza a meno che anni non siano fatto la supervisione o guidati nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
  Non riparare o sostituire qualsiasi parte

dell'apparecchio se non specificamente raccomandato nel manuale. Tutti gli altri servizi di manutenzione devono essere eseguita da un technician specializzato.

• I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
• Quando si fora la parete,fare attenuatione a non danneggiare i collegamenti elettrici e/o tubature.
  Le aperture di ventilazione devono essere sempre scaricate all'aperto.
  Il fabbricante declina agli responsabilità per qualsiasi danno causato da un uso improprio o da impostazioni errate.
• Una manutenzione e una pulizia adequate assicurano la buona riuscita del lavoro e le migliorioni prestazioni dell'apparecchio. Pulire regolarmente tutto lo sporco ostinato sulla superficie per evitare accumuli di grasso. Rimuovere e pulire o cambiare regolarmente ilhetto.
  Non cucinare cibo alla fiamma ("flambé") sotto l'apparecchio. L'uso di fiamme libero potrebbe causare un incendio.
• L'inosservanza delle istruzioni per la pulizia della cappa e per la sostituzione e pulizia dei filtri comporta rischi di incendi.
  L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuire i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita independente. Devono essere rispetto delle normativa nazionali relative allo scarico dell'aria.
• Deve essere presente una ventilazione adeguata se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili. La pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per quello motivo, assicurarsi che il

locale sua ben arieggiato.

Non lasciare padelle sul fuoco alla sorveglianza durante la frittura di alimenti, in quanto l'olio usato per la frittura potrebbe infiammarsi.
- Prima di toccare le lampadine sincerarsi che siano fredde.
Non utilizzato o lasciare la cappa priva della lampadina correttamente montata, poiché quello cui potà causare una scossa elettrica.
La cappa non è un piano di appoggio, perché non appoggiarvi oggetti né sovraccaricarla.
Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro adeguati.
L'apparecchio non è idoneo all'utilizzo in esterno.

AVVERTENZA: quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Installazione e collegamento

Dopo ave disimballato l'apparecchio, controllare che l'apparecchio non presenti danni da trasporto. In caso di problemi, contattare il Servizio Assistenza. Per prevenir eventuali danni, si consiglia di rimuovere l'apparecchio dall'imballaggio in polistirolo soltanto prima dell'infallazione.

Preparazione per l'installazione

AVVERTENZA: quello apparecchio è pesante; la cappa deve essere sollevata e installata solo da due o più personne.

La distanza minima fra il piano di cottura e la parte inferiore della cappa non deve essere minore di 65 cm per i piani con bruciatori a gas o ad altri combustibili e di 50 cm per i fornelli elettrici.

Prima dell'installazione controllareanche le distance minime indicate nel manuale del piano di cottura.

Se nelle istruzioni di installmente del

piano di cottura è specificata una distanza magiore, occorre rispetto那一 distanza.

Collegamenti elettrici

Controllare che la tensione indicate sulla targhetta del prodotto sua la stessa della rete elettrica.

Queste informazioni sono indicate all'interno della cappa, sotto il filtro antigrasso.

Il cavo di alimentazione (tipio H05 VVF) devese essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato.

Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cablaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interrottore bipolare normalizzato che permetta un isolamento Completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cablaggio.

Utilizzo

La cappa è progettata per essere utilizzata in "Versione aspirante" o in "Versione a ricircolo d'aria".

Versione aspirante (vedere il symbolo

nelle istruzioni per l'installazione)

Il vapore di cottura viene aspirato e convogliato al di fuori dell'abitazione attraverso un tubo di scarico (non in dotazione), collegato all'uscita del vapore della cappa.

Assicurarsi che il tubo di scarico sia montato correttamente nell'uscita dell'aria con un sistema di collegamento idoneo.

Importante: se già installato/i, rimuovere il/i filtrro/i al carbone.

Versiona ricircolo d'aria (vedere il symbolo

nelle istruzioni per l'installazione)

L'aria viene filtrataattraverso uno o più filtri e poi convogliata nuovamente nel locale.

Importante: assicurarsi che vi sia una corretta circolazione dell'aria attorno alla cappa.

Importante: se la cappa non ha in dotazione i filtri al carbone, devono essere ordinati e montati prima dell'uso dell'apparecchio. I filtri sono comunamente reperibili in commercio.

La cappa deve essere installata lontano da aree particolarmente sporche, finestre, porte e fonti di calore.

Gli accessori per il fissaggio alla parete non sono inclusi perché pareti di materiali diversi richiedono tipi diversi di accessori di fissaggio. Usa sistemi di fissaggio adatti alle pareti della tua casa e al peso dell'elettrodomestico. Per maggiori dettagli, rivolgiti a un rivenditore specializzato.

Conservare queste istruzioni per future consultazioni.

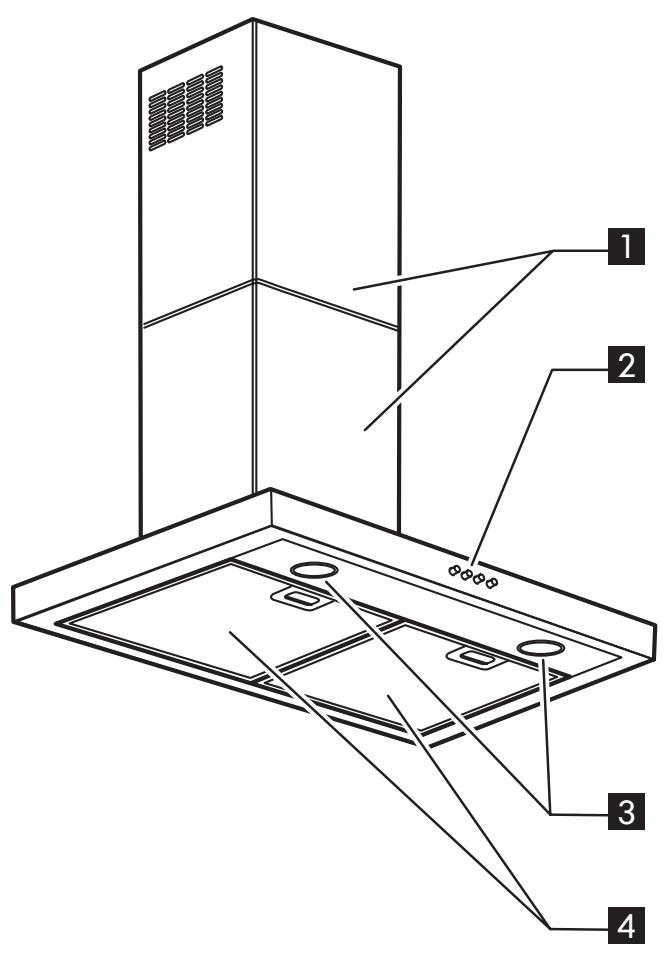

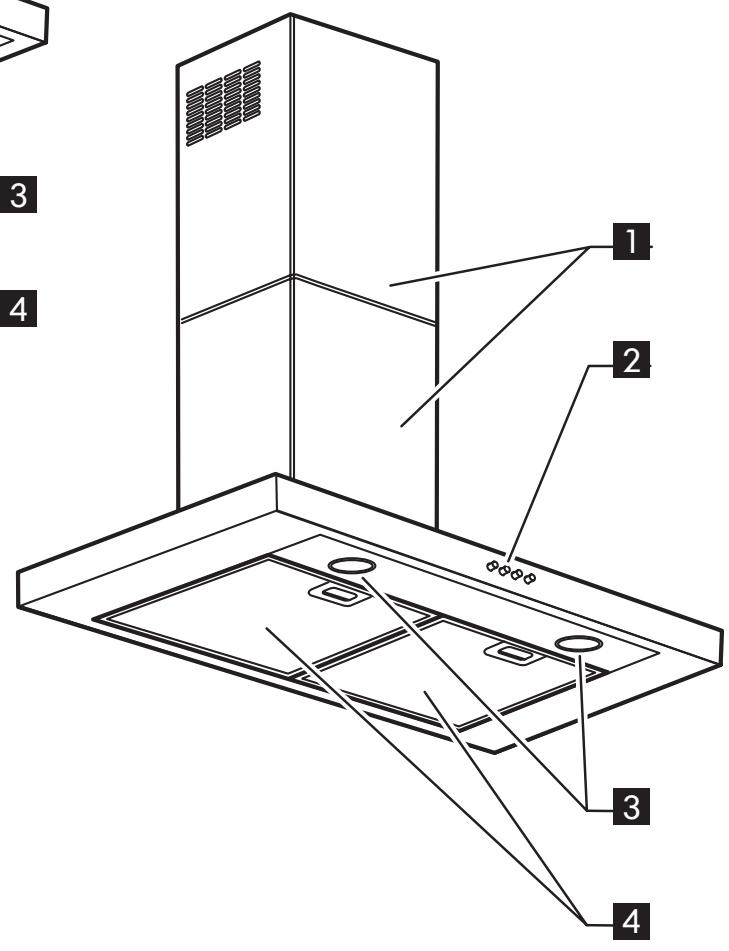

Descrizione dell'apparecchio

1 Camino
2 Pannello comandi
3 Luce
4 Filtrato antigrasso

Pannello comandi

A Tasto ON/OFF luce.
B Tasto ON/OFF motore/Tasto di selezione potenza di aspirazione 1.
Tasto di selezione potenza di aspirazione 2.
D Tasto di selezione potenza di aspirazione 3.

Pulizia e manutenzione

AVVERTENZA - Evitare l'uso di pulitrici a getto di vapore.

• Scollegare l'apparecchio alla rete elettrica.

IMPORTANT: non usare detergenti corrosivi o abrasivi. Se, inavvertamente, uno di questi prodotti dovesse venire aicontatto con l'apparecchio, pulirlo subito con un panno umido.

• Pulire le superfici con un panno umido. Se molto sporche,aggiungere all'acqua quale goccia di detersivo per i piatti. Asciugare con un panno asciutto.

IMPORTANT: non utilizzato spugne abrasive, pagliette o raschietti metallici. A lungo andare, possocono rovinare la superficie.

• Usare detergenti specifici per la pulizia dell'apparecchio e seguire le istruzioni del produttore.

IMPORTANT: pulire i filtri almeno una volta al mese e rimuovere i residui di olio o grasso.

Per lavare ilhetto antigrasso

Il filtrro metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano o in lavastoviglie a basse temperature e con un programma breve. Con il lavaggio in lavastoviglie il filtrro antigrasso cui solorirsi leggermente, ma le sue caratteristiche di filtraggio non cambiano assolutamente.

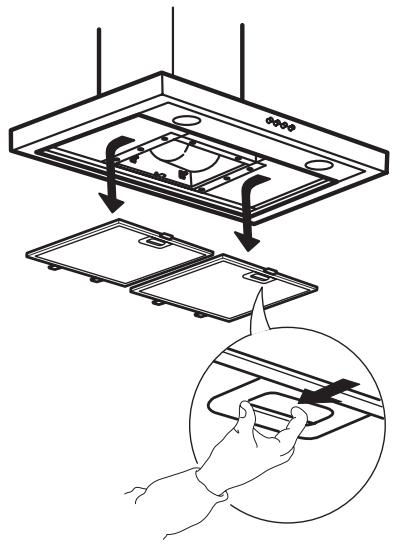

Manutenzione del filtro antigrasso:

1. Scollegare la cappa alla rete elettrica.
2. Togliere i filtri antigrasso: tirare la maniglia di sgancio a molla, poi estrarre ilhetto verso il basso.
3. Dopo aver lavato ilhetto antigrasso procedere nel senso inverso per il montaggio assicurandosi che copra l'intera superficie di aspirazione.

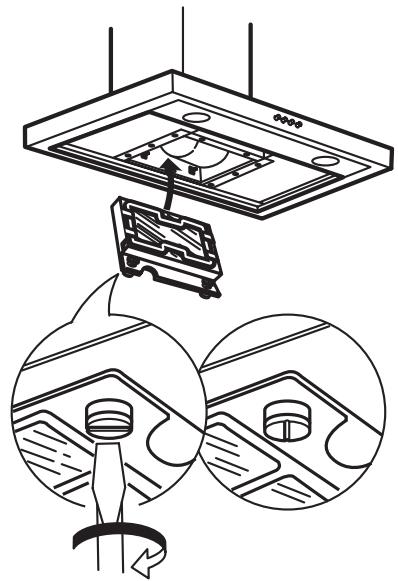

Manutenzione filtering al carbone (se la cappa è installata in modalità a ricircolo d'aria)

1. Togliere la spina o staccare la corrente.
2. Togliere ilhetto antigrasso
3. Agganciare il filtro al carbone alla linguetta metallica nella parte posteriore della cappa.
4. Poi fissarlo nella parte anteriore con i due pomelli.
5. Rimontare ilhetto antigrasso.

Diversamente dai filtri al carbone tradizzionali, quello filtro al carbone più essere pulito e riattivato.

Con un uso normale della cappa, il filtro dovrebbe essere pulito una volta al mese. Il modo migliorie di pulire il filtro al carbone è il lavaggio in lavastoviglia alla più alta temperature, using anormale detergente per lavastoviglia. Per evitare che particelle di cibo o sporco possano depositarsi sul filtrato durante il lavaggio e causare cattivi odori in seguito, si consiglia di lavare il filtrato da solo. Dopio il lavaggio, il filtrro, per essere riattivato, deve essere asciugato in forno a 100^ per 10 minuti. Il filtro manterrà la sua capacité di assorbimento odori per tre anni, dopodiché dovrè essere sostituito.

Manutenzione della lampadina

Scollegare la cappa alla rete elettrica.

Avvertenza

Prima di toccare le lampadine accertarsi che si siano raffreddate.

1. Utilizzare un piccolo cacciavite a taglio o un altro utensile idoneo per fare leva sul coprilampada.
2. Rimontare il coprilampada a scatto.
3. Usare solo lampadine alogene G4 max 12V-10W

Importante: non toccare la lampadina con le mani.

Cosa fare se…

Problema	Possible causa	Soluzione
L'apparecchio non funziona	Mancanza di alimentazione elettrica	Verificare la presenza di alimentazione elettrica. Specnere e riavviare l'apparecchio per verificare se l'anomalia persistsente.
	L'apparecchio non è collegato alla presa di alimentazione elettrica	Controllare se l'apparecchio è collegato all'alimentazione elettrica. Specnere e riavviare l'apparecchio per verificare se l'anomalia persistsente.
Il livello di aspirazione della cappa non è sufficiente	La velocità di aspirazione è troppo Bassa	Controllare la velocità di aspirazione e, se necessario, regolarla.
	I filtri metallici sono sporchi	Controllare se i filtri sono puliti. Se non lo sono, lavarli in lavastoviglie.
	Le aperture di aspirazione dell'aria sono ostruite	Controllare se le aperture di aspirazione dell'aria sono prive di ostruzioni e, se presenti, rimuoverle.
La luce non funziona	La lampadina è rottà	Controllare la lampadina e, se necessario, sostituirla.
	La lampadina non è montata correttamente	Verificare se la lampadina è montata correttamente. Se non lo è, montarla correttamente.

Prima di rivolgersi al Servizio Assistenza: riavviare l'apparecchio per accertarsi che l'inconveniente sia stato ovviato. In caso contrario, spegnerlo nuovamente e ripetere l'operazione dopo un'ora. Se, dopo aver eseguito i controllingi nelle guida ricerca guasti e riacceso l'apparecchio, l'apparecchio continua a non funzionare correttamente, contattare il Servizio Assistenza, illustrando chiaramente il problema e comunicando:

• il tipo di guasto;

• il modello;

• il tipo e il numero di serie dell'apparecchio (indicato sulla targhetto del prodotto);
• il numero di assistenza (il numero che segue la parola SERVICE sulla targhetto del prodotto all'interno dell'apparecchio).

SERVICE

0000 000 0000

Dati tecnici

		60 cm	80 cm
Dimensioni (mm)	Larghezza	598	800
	Altezza	710	1114
	Profondità	450	450
Portata d'aria max. - Aspirazione (m3/h)		631	631
Rumorosità max. - Aspirazione (dBà)		68,9	68,9
Portata d'aria max. - Ricircolo (m3/h)		287	287
Rumorosità max. - Ricircolo (dBà)		71,6	71,6
Potenza totale (W)		275	275
Lampadine		2 da 10W	2 da 10W
Peso (Kg)		11,90	13,80
Altezza minima di installmente (cm)	cucine a gas o miste	65
	cucine elettriche	50

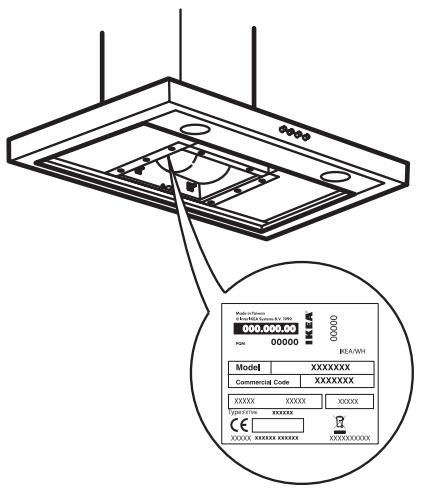

I dati tecnici sono riportati nella targhetto posta sul lato interno dell'apparecchio.

Consigli per la salvaguardia dell'ambiente

Il materiale di imballaggio

è riciclabile al 100% ed è contrassegnato dal symbolo di ricerclaggio. Le diverse parti dell'imballaggio non devono quando essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite delle autorità locali.

Rottamazione dell'apparecchio

• Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE).
• Smaltendo quello prodotto in modo corretto si contribuiRA a prevenire potenziali danni all'ambiente e alla salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento, indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consecnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Smaltimento elettrodomestici

• Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile.
  Rottamarlo seguito le normative locali per lo smaltimento dei rifiuti. Prima della rottamazione, renderlo inutilizzabile tagliando il cavo di alimentazione.
• Per ulteriori informazioni sul trattamento, recupero e riciclaggio di elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Dichiarazione di conformità

CE

• Questo appearecchio è stato progettato, fabbricato e commercializzato in conformità a:
• gli obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti);
• i requisiti di protezione della Direttiva "EMC" 2004/108/CE.

La sicurezza elettrica è garantita sostanto quando l'apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge.

GARANZIA IKEA

Quanto dura la garanzia IKEA?

Questa garanzia è valida per 5 (cinque) anni a partire alla data di acquisto/ consegna del tuo elettrodomestico presso un negozio IKEA, salvo che l'elettrodomestico apparventa alla gamma LAGAN, nel qual caso la garanzia è di 2 (due) anni. è necessario esibire lo scontrino originale come documento comprovante l'acquisto. Eventuali interventi di assistenza effettuati durante la garanzia non ne estenderanno la validità.

Elettrodomestici non coperti alla garanzia IKEA di 5 (cinque) anni

La garanzia di 5 (cinque) anni è valida per tutti gli elettrodomestici "IKEA" acquistati a partire dal 1^ Agosto 2007 accetto che per la gamma di prodotti LAGAN di "IKEA".

Chi fornisce il servizio?

Il servizio assistenza selezionato ed autorizzato da IKEA fornirà il servizioattraverso la propria rete di Partner diAssistenza autorizzati.

Cosa copre esta garanzia?

La garanzia copre i difetti dell'elettrodomestico causati da vizi di fabbricazione (difetto funzionale), a partire alla data di acquisto/consegna dell'elettrodomestico. Questa garanzia è applicabile solo all'uso domestico. Le eccezioni sono descritte alla voce "Cosa non è coperto alla garanzia?". Nel periodo di validità della garanzia, iosti di riparazione (pezzi di ricambio, manodopera e viaggi del personale technician) saranno sostumenti dal servizio assistenza, fermo restando che l'accesso all'apparecchiatura per l'intervento di riparazione non comporti spese particolari.

Queste condizioni sono conformi alle direttive EU (No. 99/44/CE) e alle norme locali.

I componenti sostituiti divertano proprietà di IKEA.

Come IKEA interverrà per risolvere il problema?

Il servizio assistenza incaricato da IKEA per l'esecuzione del servizio esaminerà il prodotto e decide, a propria esclusiva discrezione, se lo stesso rientra nella copertura della garanzia. Il Servizio Assistenza IKEA o il suo Partner di Assistenza autorizzato tramite i rispetti Centri di Assistenza, a propria esclusiva discrezione, riparere il prodotto difettoso o provvedera a sostituirlo con un prodotto uguale o diEDI valore.

Cosa non è coperto alla garanzia?

Normale usura
- Danni provocati deliberatamente, danni provocati alla mancata osservanza delle istruzioni di funzionamento, da un'installazione non corretta o in seguito a collegamento a un voltaggio errato. Danni provocati da reazioni chimiche o elettrochimiche, ruggine, corrosione o danni causati da acqua, inclusi i danni causati alla presenza di effecssivo calcare nelle condutture idriche. Danni

causati da eventi atmosferici e naturali.

Le parti soggette a consumo, incluse batterie e lampadine.
Danni a parti non funzionali e decorative che non influiscono sul normale uso dell'elettrodomestico, inclusi graffiti e differenze di colore.
- Danni accidentali causati da corpi o sostanze estranee e dati causati da pulizia o eliminazione di ostruzioni da filtri, sistemi di scarico o cassetti del detersivo.
Danni ai seguenti componenti: vetroceramica, accessori, cestelli per posate e stoviglia, tubi di alimentazione e drenaggio, guarznizioni, lampadine e copri lampadine, griglie, manopole, rivestimento e parti del rivestimento. A meno che si possa provare che tali danni siano stati causati da errorsi di fabbricazione.
- Casi in cui non vengono rilevati difetti funzionali durante la visita di un technician.
- Riparazioni non eseguite dal nostro Servizio Assistenza autorizzato e/o da un Partner di Assistenza contrattuale autorizzato o in caso di uso di ricambi non originali.
- Riparazioni causate da un'installazione non corretta o non conforme alle specifiche.
- Casi di uso improprio e/o non domestico dell'apparecchio, ad es. uso professionale.
- Danni da trasporto. Qualora sia il cliente a trasportare il prodotto alla propria abitazione o ad altri indirizzo, IKEA non è responsabile per eventuali danni che potrebbero verificarsi durante il trasporto. In compenso, qualora sia IKEA ad effettuare il trasporto del prodotto all'indirizzo del cliente, eventuali danni occorsi al prodotto durante la consegna saranno coperti da IKEA.
Costi inerenti la prima installmente dell'elettrodomestico IKEA. Tuttavia, qualora un fornitore di servizi

IKEA o un suo partner autorizzato ripari o sostituisca l'apparecchio nei termini della presente garanzia, il fornitore o il partner autorizzato reinstalleranno l'apparecchio riparato o installeranno l'apparecchio in sostituzione, se necessario.

Tali restrizioni non valgono per regolari interventi svolti da personale tecnico qualificato con ricambi originali per adattare l'apparecchio alle disposizioni tecniche di sicurezza di un altro paese UE.

Applicazione delle leggi nazionali

Il cliente è titolare dei diritti previsti dal D. Lgs. n. 206/2005 e la presente garanzia IKEA di 5 (cinque) anni lascia impregiudicati tali diritti che rispondono o estendono i diritti minimi legali di agli paese in termini di garanzia.

Tali condizioni non limitanouttavia in alcun modo i diritti del consumatore definiti delle leggi locali.

Area di validità

Per gli elettrodomestici acquistati in una nazione EU e portati in un'altra nazione EU, i servizi saranno forniti in base alle condizioni di garanzia applicabili nel nuovo paese. L'obbligo di fornire il servizio in base alle condizioni della garanzia esiste solo se l'elettrodomestico è conforme ed è installato secondo:

• le specifiche tecniche del paese in cui viene richiesta l'applicazione della garanzia;
• le informazioni sulla sicurezza contente nelle Istruzioni per il montaggio e nel Manuale dell'utente.

Il servizio ASSISTENZA dedicato per gli appearecchi IKEA

Non esitate a contattare il Servizio di Assistenza Tecnica post-vendita incaricato da IKEA per:

• richiedere assistenza technique nel periodo di garanzia
• richiedere chiarimenti sull'installazione

degli elettrodomestici IKEA installati nelle cucine IKEA

richiedere informazioni sul funzionamento degli elettrodomestici IKEA.

Per assicurarvi la migliorie assistenza vi preghiamo di leggere attendamente le istruzioni di assemblaggio e/o il manuale di istruzioni del prodotto prima di contattarci.

Come contattardi se avete bisogno di assistenza

Siete pregati di contattare il numero del Servizio di Assistenza Tecnica post vendita incaricato da IKEA riportato sull'ultima pagina di quello manuale.

i Al fine di garantirvi un servizio più
veloce, vi suggeriamo di utilizzato
i numero di Telefono riportati in
questo manuale. Fate sempre
riferimento ai numero significati nel
manuale dell'apparecchiatura per la
quale avete bisogno di assistenza.
Vi suggeriamo di averere sempre
a disposizione il codice IKEA (8
cifre) e il codice a 12 cifre riportati
nell'etichetta del vostro prodotto.

i CONSERVATE IL DOCUMENTO DI ACQUISTO/CONSEGNA!

È la prova del vostro acquisto ed è necessario esibirlo affinché la garanzia sua valida. Sullo scontrino sono riportati ancche il nome e il codice articolo IKEA (8 cifre) per agli apparecchiatura acquistata.

Avete bisogno di ulteriori ainto?

Per qualunque informazione non relativa all'assistenza vi preghiamo di far riferimento al Servizio Cliente del punto vendita IKEA di riferimento. Vi preghiamo di leggere attendamente la documentazione tecnica relativa all'elettrodomestico prima di contattarci.

BELGIÉ - BELGIQUE - BELGIEN
