MANUALE UTENTE M 6022-55 SC MIELE

Istruzioni per il montaggio Forno a microonde M 6022-55 CH Leggere assolutamente le istruzioni d'uso e di montaggio prima di posizionare, installare e usare l'apparecchio per la prima volta per evitare di infortunarsi e di danneggiarlo. it-CH

Collegamento elettrico Prima di collegare l'apparecchio, accertarsi che non sia danneggiato. Non usare l'apparecchio se si notano danni! Il forno a microonde viene fornito con cavo e spina da collegare a corrente alternata 50 Hz, 220-240 V. La protezione deve soddisfare i seguenti requisiti: collegamento a presa, provvista di sicurezza automatica 10 A o fusibile 10 A. Il collegamento deve essere effettuato con presa elettrica conforme alle norme. Anche l'impianto elettrico deve essere conforme alle norme in vigore. Posizionare il forno in modo che la presa sia accessibile. Nel caso che a installazione ultimata la presa non fosse più accessibile o il collegamento fosse fisso si dovrà installare un interruttore onnipolare. L'apertura tra i contatti dovrà essere di almeno 3 mm, ad es. interruttori automatici e protezione (EN 60335).

I dati per il collegamento sono riportati nella targhetta di matricola sulla parte interna anteriore del vano di cottura. Tali dati devono assolutamente corrispondere a quelli della rete di alimentazione. Se il cavo elettrico rimanesse danneggiato, dovrà venire sostituito con un cavo originale da parte del servizio assistenza Miele. L'apparecchio è conforme alle norme europee EN 55011 e rientra nelle apparecchiature del gruppo 2, classe B. Più precisamente del gruppo 2 fanno parte le apparecchiature che producono energia ad alta frequenza in forma di onde elettromagnetiche per riscaldare e cuocere gli alimenti. La classe B di appartenenza significa che l'apparecchio è destinato ad uso domestico. L'apparecchio non deve venire collegato a invertitori, attivabili in caso di fonti elettriche autonome, ad es. energia solare. Al momento di accendere l'apparecchio potrebbero subentrare voltaggi limite che provocherebbero uno stacco automatico di sicurezza dell'apparecchio. Le componenti elettroniche potrebbero rimanere danneggiate! L'apparecchio non deve neppure venire collegato a cosiddette prese per risparmiare elettricità in quando l'apporto di elettricità verrebbe ridotto e l'apparecchio si surriscalderebbe. Installazione Al momento di installare il forno a microonde osservare che la ventilazione sulla parte anteriore sia sufficiente. Evitare quindi di ostruire con oggetti le aperture di ventilazione! Mantenere assolutamente dalla parte frontale dei mobili attigui uno spazio di almeno 2,5 mm lateralmente e di 4 mm in alto. L'apparecchio può venire incassato in un armadio a colonna o in un pensile. Per motivi di sicurezza, non è consentito incassare il forno in un pensile direttamente sopra il piano di cottura. Si dovrà mantenere un'altezza minima di 850 mm. Per trasportare l'apparecchio, afferrare l'involucro e non il telaio. Il telaio, infatti, non è sufficientemente stabile per reggere il peso dell'apparecchio. Dimensioni incasso M 6022-55 CH in pensile

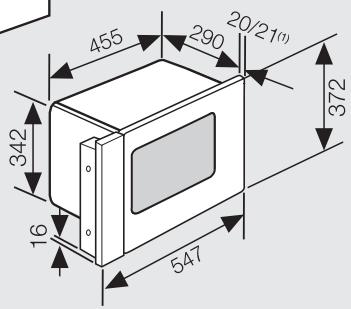

pannello comandi bianco brillante: 20 mm pannello comandi in acciaio: 21 mm

Installazione M 6022-55 CH in pensile con set per installazione HS 55

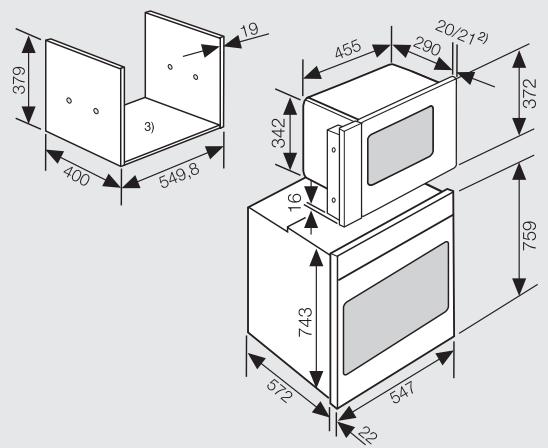

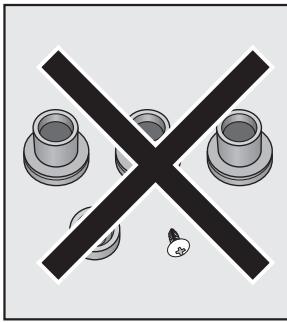

solo in combinazione con forno dotato di pirolisi pannello comandi bianco brillante: 20 mm pannello comandi in acciaio: 21 mm set per l'incasso HS 55 (accessorio speciale) Materiale per l'incasso Tra gli accessori figura il seguente materiale (x non viene usato):

Installazione Istruzioni per l'installzione

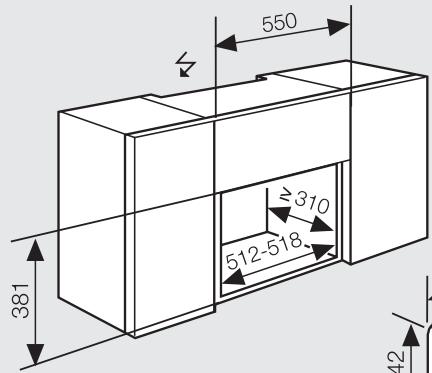

1. Incasso in un pensile

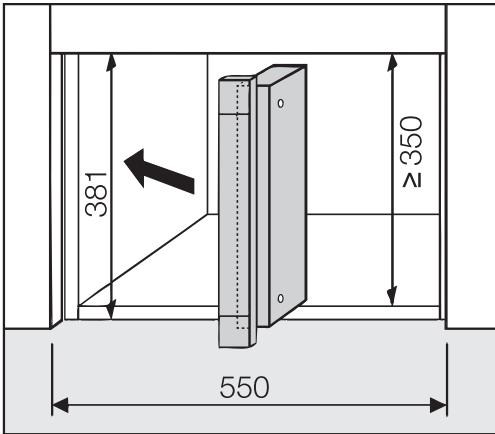

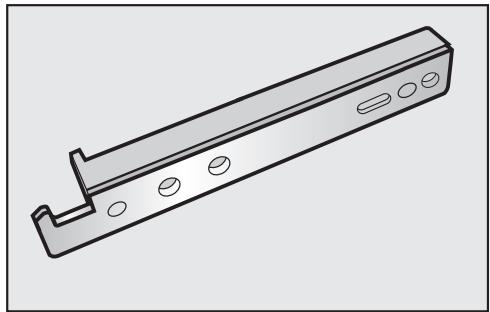

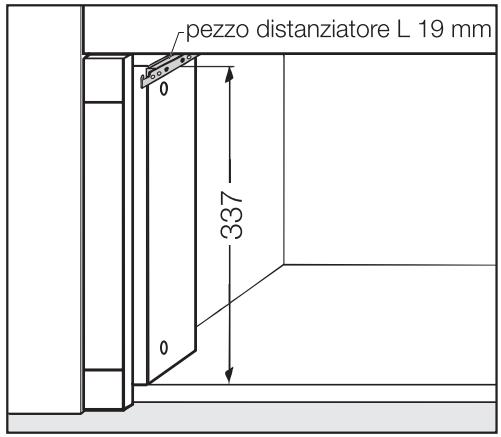

Usare il forno a microonde solo a incasso ultimato. Tra gli accessori per l'installazione sono presenti tre pezzi distanziatori, più precisamente: uno per la parete di destra (R) del mobile d'incasso e due diversi per la parete di sinistra (L), a seconda se la parete ha uno spessore di 16 o 19 mm. ^ Fissare con due viti sulla parete di sinistra del mobile il pannello compensazione larghezza secondo l'illustrazione. ^ Collegare con un gancio il pezzo distanziatore di sinistra per pareti spesse 19 mm. ^ Segnare su entrambe la pareti del mobile d'incasso una distanza di 337 mm per posizionare il bordo inferiore del pezzo distanziatore dalla parte inferiore del vano d'incasso. ^ Fissare con l'altro gancio il pezzo distanziatore di destra. ^ Prima di fissare i ganci, controllare che le viti vengano avvitate nel punto in cui la parete abbia uno spessore di almeno 16 mm.

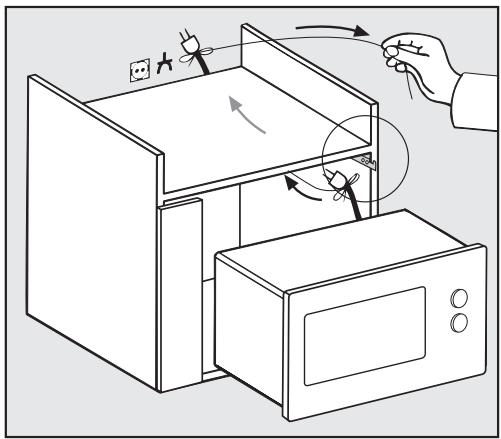

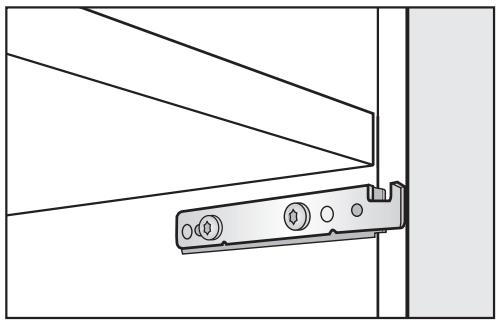

Installazione ^ Mantenere fermo il pezzo distanziatore sulla linea tracciata e premere il pezzo distanziatore contro la parete laterale del mobile. ^ Sistemare il forno a microonde nel mobile di incasso. Far passare nel vano d'incasso il cavo elettrico con la spina. ^ Per fissare entrambi i pezzi distanziatori col gancio, inserire una vite in uno dei due fori anteriori e un'altra vite al centro del foro oblungo posteriore. Col foro oblungo è possibile correggere la posizione; gli altri due fori supplementari sono di riserva nel caso in cui sia necessario avvitare nuovamente i pezzi distanziatori. ^ Fissare il forno col telaio frontale, alzandolo e incastrandolo nei ganci. ^ Per controllare se è fissato correttamente, premere il bordo superiore del telaio frontale. ^ Controllare se è allineato correttamente. ^ Collegare l'apparecchio alla rete elettrica.

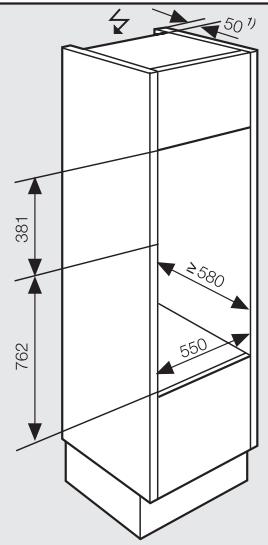

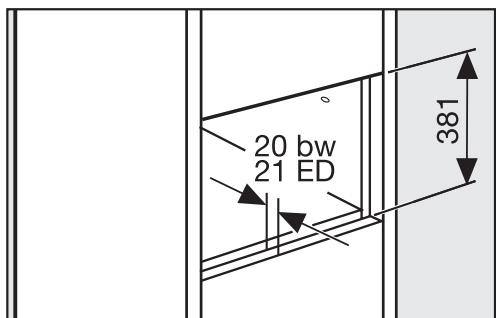

2. Incasso in un armadio a colonna

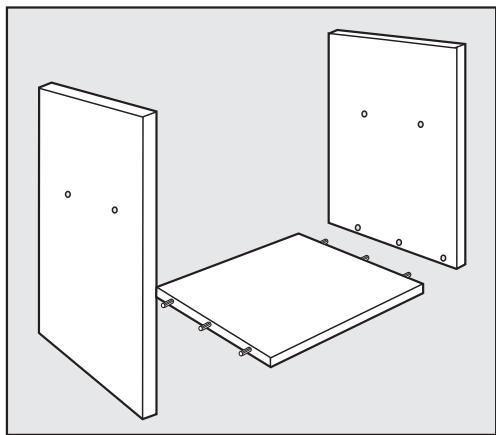

^ Per le operazioni d'incasso in un armadio a colonna si dovrà usare il set HS 55, disponibile come accessorio speciale. ^ Assemblare la base e le pareti laterali. ^ Inserire il set nel vano e fissarlo con le quattro viti in dotazione. ^ Eseguire successivamente le operazioni d'incasso come descritto al punto "1. Incasso in un pensile".
