MANUALE UTENTE PGQ7B5B90 - PGQ7B5B90 BOSCH

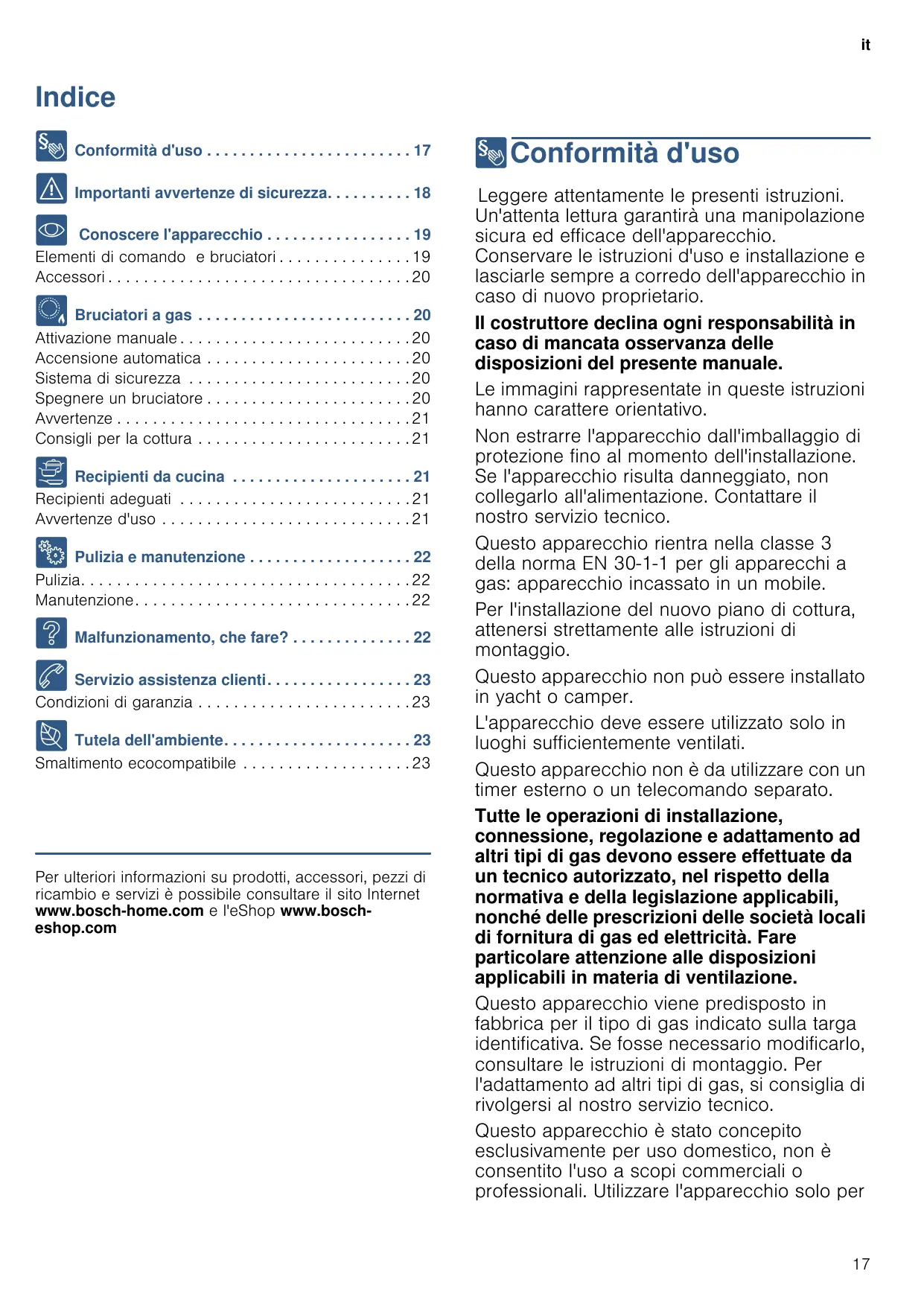

• Å Recipienti da cucina p. 21
• Recipienti adeguati p. 21
• Avvertenze d'uso p. 21
• 2 Pulizia e manutenzione p. 22
• Pulizia p. 22
• Manutenzione p. 22
• 3 Malfunzionamento, che fare? p. 22
• 4 Servizio assistenza clienti p. 23
• Condizioni di garanzia p. 23
• 7 Tutela dell'ambiente p. 23
• Smaltimento ecocompatibile Produktinfo Per ulteriori informazioni su prodotti, accessori, pezzi di ricambio e servizi è possibile consultare il sito Internet www.bosch-home.com e l'eShop www.boscheshop.com 8Conformità d'uso Leggere attentamente le presenti istruzioni. Un'attenta lettura garantirà una manipolazione sicura ed efficace dell'apparecchio. Conservare le istruzioni d'uso e installazione e lasciarle sempre a corredo dell'apparecchio in caso di nuovo proprietario. Il costruttore declina ogni responsabilità in caso di mancata osservanza delle disposizioni del presente manuale. Le immagini rappresentate in queste istruzioni hanno carattere orientativo. Non estrarre l'apparecchio dall'imballaggio di protezione fino al momento dell'installazione. Se l'apparecchio risulta danneggiato, non collegarlo all'alimentazione. Contattare il nostro servizio tecnico. Questo apparecchio rientra nella classe 3 della norma EN 30-1-1 per gli apparecchi a gas: apparecchio incassato in un mobile. Per l'installazione del nuovo piano di cottura, attenersi strettamente alle istruzioni di montaggio. Questo apparecchio non può essere installato in yacht o camper. L'apparecchio deve essere utilizzato solo in luoghi sufficientemente ventilati. Questo apparecchio non è da utilizzare con un timer esterno o un telecomando separato. Tutte le operazioni di installazione, connessione, regolazione e adattamento ad altri tipi di gas devono essere effettuate da un tecnico autorizzato, nel rispetto della normativa e della legislazione applicabili, nonché delle prescrizioni delle società locali di fornitura di gas ed elettricità. Fare particolare attenzione alle disposizioni applicabili in materia di ventilazione. Questo apparecchio viene predisposto in fabbrica per il tipo di gas indicato sulla targa identificativa. Se fosse necessario modificarlo, consultare le istruzioni di montaggio. Per l'adattamento ad altri tipi di gas, si consiglia di rivolgersi al nostro servizio tecnico. Questo apparecchio è stato concepito esclusivamente per uso domestico, non è consentito l'uso a scopi commerciali o professionali. Utilizzare l'apparecchio solo per Conf or mi t à d' uso p. 23

Importanti avvertenze di sicurezza cucinare e non quale fonte di riscaldamento. La garanzia ha validità solo se viene rispettato l'utilizzo per il quale è stato concepito. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare. Non utilizzare coperchi o barriere di sicurezza per bambini non consigliate dal produttore del piano di cottura. Possono provocare degli incidenti, ad es. dovuti al surriscaldamento, all'accensione o al distacco di frammenti di materiale. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficiente esperienza o conoscenza dello stesso se sorvegliate da una persona responsabile della loro sicurezza o se istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. I bambini non devono utilizzare l'apparecchio come un giocattolo. I bambini non devono né pulire né utilizzare l'apparecchio da soli a meno che non abbiano un'età superiore agli 15 anni e che siano assistiti da parte di un adulto. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni. (Importanti avvertenze di sicurezza :Avviso – Pericolo di deflagrazione! L'accumulo di gas incombusto in un locale chiuso comporta pericolo di deflagrazione. Non esporre l'apparecchio a correnti d'aria. I bruciatori potrebbero spegnersi. Leggere attentamente le istruzioni e le avvertenze relative al funzionamento dei bruciatori a gas. I mpor t ant i av er t enze di si cur ez a : Avviso – Pericolo di intossicazione! L'uso di un apparecchio di cottura a gas genera calore, umidità e prodotti di combustione nel locale in cui è installato. Ventilare bene la cucina, specialmente quando il piano di cottura è in funzione: mantenere libere le aperture di ventilazione naturale oppure installare un dispositivo di ventilazione meccanica (cappa aspirante). L'uso intenso e prolungato dell'apparecchio può richiedere una ventilazione complementare o più efficace: aprire una finestra o incrementare la potenza della ventilazione meccanica. : Avviso – Pericolo di ustioni! Le zone di cottura e le superfici vicine si surriscaldano molto. Non toccare mai le superfici ad alta temperatura. Tenere lontano i bambini al di sotto degli 8 anni. Pericolo scottature! Se la di bombola del gas liquido non si trova in posizione verticale, il propano/butano liquido può penetrare nell'apparecchio. Potrebbero generarsi violente fiammate dai bruciatori. I componenti potrebbero venire danneggiati e col tempo non essere più a tenuta, provocando la fuoriuscita incontrollata di gas. In entrambi i casi sussiste il pericolo di ustioni. Utilizzare le bombole del gas liquido sempre in posizione verticale.

: Avviso – Pericolo di incendio! Il processo di cottura deve essere sorvegliato. Un processo di cottura breve va sorvegliato continuamente. Pericolo di incendio! Le zone di cottura si surriscaldano molto. Non collocare oggetti infiammabili sul piano di cottura. Non conservare alcun oggetto sul piano di cottura. Pericolo di incendio! e non utilizzare, sotto Non conservare questo elettrodomestico e nelle sue vicinanze, prodotti chimici corrosivi, vapori, materiali infiammabili o prodotti non alimentari.

Conoscere l'apparecchio Pericolo Grassi di oincendio! olio surriscaldati possono infiammarsi facilmente. Non allontanarsi dall'apparecchio durante il riscaldamento di grassi od olio. In caso di incendio, non tentare di spegnere le fiamme con l'acqua. Coprire il recipiente per soffocare il fuoco e scollegare la zona di cottura.

: Avviso – Pericolo di lesioni! I recipienti danneggiati, di dimensioni inadeguate, che eccedano i bordi del piano di cottura o siano mal posizionati possono causare lesioni gravi. Seguire le avvertenze e i consigli relativi ai recipienti da cucina. Pericolo di lesioni!di riparazione effettuati in Gli interventi modo non conforme rappresentano una fonte di pericolo. Le riparazioni e le sostituzioni di cavi elettrici e condutture del gas danneggiati devono essere effettuate esclusivamente da personale tecnico adeguatamente istruito del servizio di assistenza tecnica. Se l'apparecchio è guasto, togliere la spina o disattivare il fusibile nella scatola dei fusibili, chiudere l'alimentazione del gas. Rivolgersi al servizio di assistenza clienti. Pericolo di lesioni! Se una manopola non può essere ruotata oppure è allentata, non deve più essere utilizzata. Rivolgersi repentinamente al servizio di assistenza clienti in modo che la manopola venga riparata o sostituita.

: Avviso – Pericolo di scariche elettriche! Non utilizzare dispositivi di pulizia a vapore per pulire l'apparecchio.

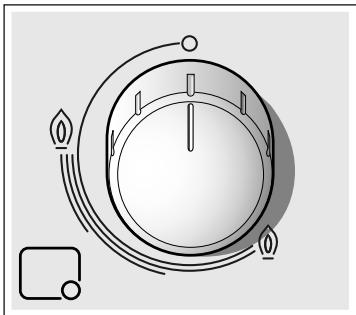

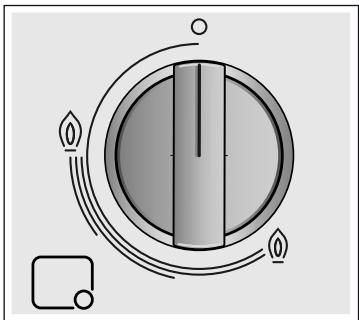

• Conoscere l'apparecchio Nella panoramica dei modelli è possibile trovare il proprio apparecchio con le relative potenze dei bruciatori. ~ Pagina 2 Conoscer e l ' ap ar ec hi o Elementi di comando e bruciatori Su ciascuna manopola di comando è contrassegnato il corrispondente bruciatore. Con le manopole di comando è possibile impostare, in corrispondenza delle diverse posizioni, la potenza di volta in volta necessaria tra i valori massimi e minimi. Indicatori Bruciatore comandato dalla manopola di comando

Bruciatore disattivato Livello di potenza massimo e accensione elettrica Livello di potenza minimo Per un corretto funzionamento dell'apparecchio, è indispensabile verificare che le griglie e tutti gli elementi dei bruciatori siano collocati correttamente. Non scambiare i coperchi dei bruciatori.

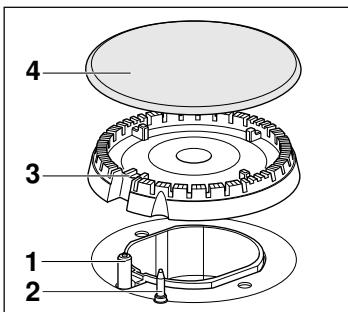

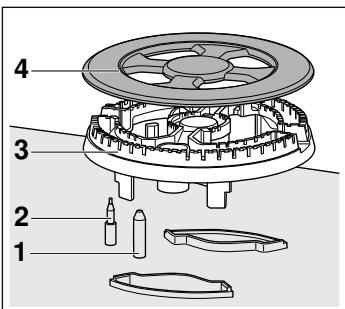

Elementi Candela di accensione Termocoppia Coppetta bruciatore Coperchio bruciatore

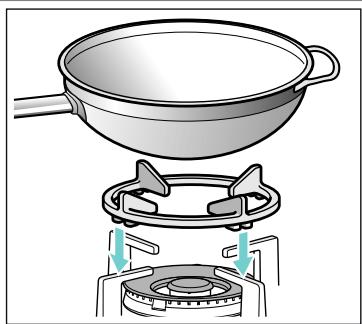

Bruciatori a gas Accessori I seguenti accessori possono essere acquistati presso il Servizio Tecnico: ÄBruciatori a gas Br uci at or i a gas Griglia supplementare wok Adatta esclusivamente per l'impiego su bruciatori per wok. Utilizzare stoviglie con fondo concavo. Per prolungare la durata utile dell'apparecchio, si consiglia di utilizzare la griglia supplementare per wok.

1. Premere la manopola di comando del bruciatore

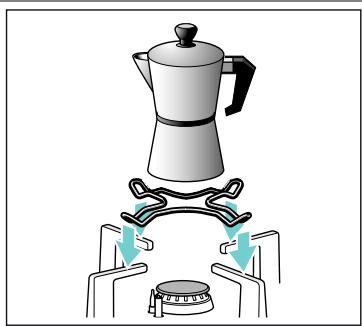

Griglia supplementare per moka Adatta esclusivamente per l'impiego sul bruciatore più piccolo. Utilizzare la stoviglia con un diametro inferiore a 12 cm.

1. Premere la manopola di comando del bruciatore

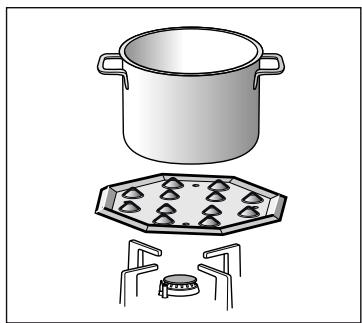

Simmer plate Questo accessorio è adatto soltanto per la cottura a bassa temperatura. Si può utilizzare con un bruciatore piccolo o un bruciatore standard. Qualora il piano di cottura disponga di più bruciatori standard, si consiglia di collocare la simmer plate sui bruciatori standard posteriori o anteriori destri. Collocare sul supporto, mai direttamente sul bruciatore, l'accessorio con le protuberanze verso l'alto. Simmer Cap Utilizzare il bruciatore esclusivamente per la cottura a potenza minima. Rimuovere il bruciatore piccolo e sostituirlo con il Simmer Cap. Posizionare la stoviglia sulla griglia, mai direttamente sul Simmer Cap.

Codice HEZ298108 Griglia supplementare wok: griglia di ghisa (3,3 kW) HEZ298110 Griglia supplementare wok: acciaio smaltato HEZ298114 Griglia supplementare per moka HEZ298105 Simmer Plate HEZ298104 Simmer cap Il costruttore declina ogni responsabilità se non si utilizzano o si utilizzano in modo non corretto questi accessori.

Attivazione manuale selezionato e ruotarla verso sinistra fino al livello di potenza massimo.

2. Avvicinare un accenditore o una fiamma (accendino,

fiammifero, ecc.) al bruciatore. Accensione automatica Se il piano cottura dispone di un'accensione automatica (candelette di accensione): selezionato e ruotarla verso sinistra fino al livello di potenza massimo. Fin quando la manopola di comando viene tenuta premuta, tutti i bruciatori producono scintille. La fiamma si accende. Attendere alcuni secondi.

2. Rilasciare la manopola di comando.

3. Ruotare la manopola di comando nella posizione

desiderata. Se l'accensione non avviene, disattivare il bruciatore e ripetere i passaggi descritti in precedenza. Questa volta tenere premuta la manopola di comando più a lungo (fino a 10 secondi). : Avviso – Pericolo di esplosione! Se dopo 15 secondi la fiamma non si accende, disattivare il bruciatore e aprire la porta o la finestra della stanza. Prima di riattivare il bruciatore, attendere almeno un minuto. Avvertenza: Prestare attenzione alla massima pulizia. Se le candelette sono otturate, è possibile che l'accensione presenti delle anomalie. Pulire regolarmente le candelette con una piccola spugna non metallica. Evitare che le candelette siano esposte a urti violenti. Sistema di sicurezza Il piano di cottura dispone di un sistema di sicurezza (termocoppia) che impedisce il passaggio del gas in caso di spegnimento accidentale dei bruciatori. Per garantire che questo dispositivo sia attivo:

1. Accendere il bruciatore come di consueto.

2. Dopo l'accensione della fiamma, non rilasciare la

manopola e mantenerla saldamente premuta per 4 secondi. Spegnere un bruciatore Ruotare la manopola corrispondente verso destra, portandola in posizione 0. Qualche secondo dopo lo spegnimento del bruciatore, viene emesso un suono (colpo secco). Non si tratta di un'anomalia, significa solo che la sicurezza si è disattivata. Recipienti da cucina

Avvertenze Avvertenze d'uso Durante il funzionamento, è normale che il bruciatore emetta un lieve sibilo. È normale che l'apparecchio nuovo, quando utilizzato le prime volte, sprigioni degli odori. Questo fenomeno non è indice di rischi o di anomalie di funzionamento ed è destinato a scomparire. Una fiamma di color arancione è normale. Questo colore si deve alla presenza di polvere nell'ambiente, a liquidi versati, ecc. In caso di spegnimento accidentale delle fiamme del bruciatore, chiudere la manopola del bruciatore e non cercare di riaccenderlo per almeno 1 minuto. Avvertenza: In caso di utilizzo con determinate padelle o pentole è possibile che si verifichi una leggera e temporanea deformazione della superficie di cottura in acciaio. È normale e non pregiudica la funzionalità dell'apparecchio. Consigli per la cottura Bruciatore Bruciatore wok Molto forte - Forte Bollire, cuocere, arrostire, dorare, paella, cucina asiatica (wok) Bruciatore a Scaloppina, fiamma alta bistecca, frittata, fritture Bruciatore Patate al vapore, standard verdure fresche, minestroni, pasta Bruciatore Cuocere: stufati, piccolo 'riso al latte', crème caramel Medio Lento Riscaldare e mantenere caldi: piatti pronti, piatti cotti Riso, besciamella, ragù Cottura al vapore di: pesce, verdure Riscaldare e mantenere caldi i piatti cotti e preparare stufati delicati Scongelare e Preparare/foncuocere lenta- dere: burro, mente: legumi, cioccolato, gelafrutta, prodotti tina congelati ÅRecipienti da cucina Reci pi ent i da cuci na Recipienti adeguati Bruciatore Bruciatore per wok Bruciatore a fiamma alta Bruciatore standard Bruciatore piccolo Diametro minimo del fondo della stoviglia 22 cm 20 cm 14 cm 12 cm Diametro massimo del fondo della stoviglia 30 cm 26 cm 22 cm 16 cm I consigli riportati qui di seguito aiutano a risparmiare energia e a evitare danni alle stoviglie: Utilizzare recipienti di dimensioni adeguate a ogni bruciatore. Non usare recipienti piccoli su bruciatori grandi. La fiamma non deve toccare le pareti laterali del recipiente. Evitare recipienti deformati che non risultino perfettamente stabili sul piano di cottura. I recipienti potrebbero capovolgersi. Utilizzare solo recipienti con base piatta e spessa. Non cucinare senza coperchio o con il coperchio spostato. Parte dell'energia si disperderebbe. Collocare il recipiente al centro del bruciatore. In caso contrario, potrebbe rovesciarsi. Non collocare i recipienti grandi sui bruciatori vicini alle manopole. Queste possono subire danni a causa dell'eccessiva temperatura. Collocare i recipienti sopra le griglie, mai direttamente sul bruciatore. Prima di utilizzarli, verificare che griglie e coperchi dei bruciatori siano ben collocati. Manipolare con cautela i recipienti sul piano di cottura. Fare attenzione a non urtare il piano di cottura e non appoggiarvi pesi eccessivi. La stoviglia non deve sporgere al di fuori del bordo del piano di cottura.

Pulizia e manutenzione 2Pulizia e manutenzione Pul i zi a e manut enzi one Pulizia Una volta raffreddato l'apparecchio, pulirlo con acqua e sapone, utilizzando una spugna. Dopo ogni uso, pulire la superficie dei rispettivi elementi del bruciatore quando si è raffreddato. Se si lasciano residui (alimenti ricotti, gocce di grasso, ecc.), per piccoli che siano, si incrosteranno sulla superficie e saranno più difficili da eliminare. Per avere la giusta fiamma, è necessario che i fori e le fessure siano puliti. Il movimento di qualche recipiente potrebbe lasciare residui metallici sulle griglie. Pulire i bruciatori e le griglie con acqua e sapone e strofinare con una spazzola non metallica. Se le griglie sono dotate di piedini di gomma, fare attenzione durante le operazioni di pulizia. I piedini possono staccarsi e la griglia può rigare il piano di cottura. Asciugare sempre e perfettamente i bruciatori e le griglie. La presenza di gocce d'acqua o di zone umide all'inizio della cottura può deteriorare lo smalto. Dopo aver pulito e asciugato i bruciatori, assicurarsi che i coperchi siano ben collocati sul diffusore. Attenzione! Per la pulizia dell'apparecchio non rimuovere gli elementi di comando. Il sopravvenire di umidità potrebbe danneggiare l'apparecchio. Non utilizzare apparecchi di pulizia a vapore. Il piano di cottura potrebbe danneggiarsi. Manutenzione Pulire immediatamente i liquidi che fuoriescono. In tal modo, si evita che i residui di cibo restino attaccati al piano di cottura e si risparmiano sforzi inutili. A causa della alte temperature sopportate, il bruciatore wok e le zone di acciaio inossidabile (parte superiore del piano di cottura, area circostante ai bruciatori, ecc.) possono cambiare colore. Si tratta di un fenomeno normale. Dopo ogni uso, pulire tali zone con un prodotto adatto all'acciaio inossidabile. Si raccomanda di utilizzare regolarmente il prodotto di pulizia disponibile presso il nostro servizio tecnico, con codice 311499. Attenzione! Il prodotto di pulizia per l'acciaio inossidabile non si deve usare sulla zona intorno alle manopole. Le indicazioni (serigrafía) si possono cancellare. Non lasciare liquidi acidi (succo di limone, aceto, ecc.) sul piano di cottura. 3Malfunzionamento, che fare? In alcuni casi è possibile eliminare facilmente le anomalie eventualmente insorte. Prima di rivolgersi al servizio di assistenza tecnica, prestare attenzione alle seguenti avvertenze: Mal f unzi onament o, che f ar e? Anomalia Guasto elettrico generale. L'accensione automatica non funziona. La fiamma del bruciatore non è uniforme. Il flusso di gas sembra anomalo o il gas non fuoriesce.

Possibile causa Fusibile difettoso. Soluzione Controllare il fusibile nella scatola generale dei fusibili e, all'occorrenza, sostituirlo. È possibile che sia saltato l'interruttore automatico o un Nel quadro elettrico generale, controllare se è saltato differenziale. l'interruttore automatico o un differenziale. È possibile che vi siano residui di cibo o di prodotti di puli- Lo spazio tra la candela e il bruciatore deve essere pulito. zia fra le candele e i bruciatori. I bruciatori sono bagnati. Asciugare con cura i coperchi dei bruciatori. I coperchi dei bruciatori sono collocati in modo non cor- Verificare che i coperchi dei bruciatori siano ben collocati. retto. L'apparecchio non è collegato a terra, non è collegato Contattare l'installatore elettrico. correttamente o la presa di terra è difettosa. Gli elementi del bruciatore non sono posizionati in modo Sistemare i pezzi in maniera corretta sul bruciatore corricorretto. spondente. Le fessure del bruciatore sono sporche. Pulire le fessure del bruciatore. Il passaggio del gas è chiuso da chiavi intermedie. Aprire le eventuali chiavi intermedie. Se il gas proviene da una bombola, verificare che non sia Cambiare la bombola. vuota. Servizio assistenza clienti Anomalia Nella cucina c'è odore di gas. Il bruciatore si spegne immediatamente quando si rilascia la manopola. Possibile causa Qualche rubinetto è aperto. Il raccordo di collegamento della bombola non è serrato correttamente. Possibile perdita di gas. La manopola non è stata premuta per il tempo sufficiente. Le fessure del bruciatore sono sporche.

Soluzione Chiudere i rubinetti. Verificare che il raccordo sia in perfette condizioni. Chiudere il rubinetto generale del gas, aerare il locale e contattare immediatamente un tecnico autorizzato per la revisione e la certificazione dell'impianto. Prima dell'uso controllare che non ci siano perdite di gas nell'impianto o nell'apparecchio. Una volta acceso il bruciatore, tenere premuta la manopola qualche secondo in più. Pulire le fessure del bruciatore. 4Servizio assistenza clienti 7Tutela dell'ambiente In caso di richiesta di intervento del nostro Servizio Tecnico, fornire il codice del prodotto (E-Nr.) e il codice di fabbricazione (FD) dell'apparecchio. Queste informazioni sono riportate sulla targa identificativa, situata nella parte inferiore del piano di cottura, e sull'etichetta del manuale d'uso. Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti. Se sulla targhetta d’identificazione dell'apparecchio si trova il simbolo ), prestare attenzione alle seguenti avvertenze. Ser vi zi o as i st enza cl i ent i Tut el a del ' ambi ent e Smaltimento ecocompatibile Si prega di smaltire le confezioni nel rispetto dell'ambiente. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea. Ordine di riparazione e consulenza in caso di guasti 800-829120 Linea verde

Fidatevi della competenza del Costruttore. In questo modo avrete la garanzia di una riparazione effettuata da tecnici qualificati del servizio assistenza e con pezzi di ricambio originali per il vostro apparecchio. Condizioni di garanzia Se, contrariamente alle nostre aspettative, l'apparecchio presentasse qualche difetto o non rispondesse alle esigenze di qualità previste, le chiediamo di comunicarcelo al più presto. Perché la garanzia sia valida, l'apparecchio non deve essere manomesso o usato impropriamente. Le condizioni di garanzia applicabili sono quelle stabilite dalla rappresentanza della nostra azienda nel paese in cui è stato effettuato l'acquisto. Informazioni dettagliate sono disponibili presso i punti vendita. Per usufruire della garanzia, è necessario presentare lo scontrino fiscale. L'azienda si riserva il diritto di apportare modifiche. L'imballaggio dell'apparecchio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quindi, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendo conto anche dei seguenti consigli:

smaltire gli elementi dell'imballaggio nei corrispondenti contenitori di riciclaggio, prima di consegnare il vecchio apparecchio alla piattaforma di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio, non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandosi della migliore soluzione, si evita in questo modo la contaminazione dell'acqua).
