MANUALE UTENTE BRAVA CANDY

Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni. Indice La lettura completa di questo libretto permetterà un utilizzo corretto e sicuro dell’apparecchiatura e darà anche utili consigli sulla manutenzione più efficiente.

1. NORME GENERALI DI SICUREZZA

2. ALIMENTAZIONE IDRICA

4. REGOLAZIONE DEL CESTO

DOVE È PRESENTE) Mettere in funzione la lavastoviglie solo dopo aver letto attentamente le istruzioni. Si consiglia di tenere sempre il manuale a portata di mano e di conservarlo con cura per eventuali futuri proprietari.

5. CARICAMENTO DELLE STOVIGLIE

DI PROVA Si raccomanda di controllare che al momento della consegna la macchina sia dotata di libretto di istruzioni, certificato di garanzia, indirizzi di assistenza ed etichetta di efficienza energetica. Ogni prodotto è identificato da un codice univoco di 16 caratteri definito anche "numero di serie", che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. Questo codice è una sorta di carta d’identità specifica per il prodotto che servirà per registrare il prodotto e se fosse necessario contattare il Centro di Assistenza Tecnica.

18.IMPIANTO DI DECALCIFICAZIONE

loro istruzioni in merito all’utilizzo sicuro dell’apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione. Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici altri ambienti di lavoro; − negli agriturismi; I bambini dovrebbero essere − dai clienti di hotel, motel o supervisionati per assicurarsi che altre aree residenziali simili; non giochino con l'apparecchio. − nei bed & breakfast. I bambini di età inferiore a 3 anni devono essere tenuti lontano Un utilizzo diverso da quello tipico dalla macchina, a meno che non dell’ambiente domestico, come vengano continuamente sorvegliati. l’uso professionale da parte di esperti o di persone addestrate, è Se il cavo di alimentazione è escluso anche dagli ambienti danneggiato, esso deve essere sopra descritti. Un utilizzo non sostituito da un cavo o da un coerente con quello riportato, può assemblaggio speciale, disponibile ridurre la vita del prodotto e può presso il costruttore o il suo invalidare garanzia del servizio assistenza tecnica. costruttore. Qualsiasi danno all’apparecchio o ad altro, Utilizzare unicamente il tubo di carico derivante da un utilizzo diverso fornito con l'apparecchio per il da quello domestico (anche collegamento alla rete idrica. I vecchi quando l’apparecchio è installato tubi non devono essere riutilizzati. in un ambiente domestico) non sarà ammesso dal costruttore in La pressione idrica deve essere compresa tra un minimo di 0,08 sede legale. MPa ed un massimo di 0,8 Mpa. Questo apparecchio può essere Assicurarsi che nessun tappeto utilizzato da bambini di 8 anni e ostruisca la base della lavastoviglie oltre e da persone con capacità né i condotti di ventilazione. fisiche, sensoriali o mentali ridotte con mancanza di esperienza e di Dopo l’installazione, l’apparecchio conoscenza a patto che siano deve essere posizionato in modo supervisionate o che siano date che la spina sia raggiungibile.

SICUREZZA Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare). ATTENZIONE: L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un temporizzatore, o connesso ad un circuito che viene regolarmente acceso e spento. Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore. Per numero massimo di coperti vedere targhetta dati apposta Prima di qualsiasi intervento di sul prodotto. pulizia e manutenzione della lavastoviglie, togliere la spina e chiudere il rubinetto dell’acqua. Collegamento elettrico prescrizioni di sicurezza Non tirare cavo alimentazione o l’apparecchio I dati elettrici (tensione di stesso per staccare la spina alimentazione potenza assorbita) dalla presa di corrente. sono riportati nella targhetta dati apposta sul prodotto. ATTENZIONE: Assicurarsi che l'impianto elettrico Durante il lavaggio, l’acqua può raggiungere temperature molto elevate. sia provvisto di messa a terra, che la presa di corrente sia conforme alle normative nazionali e che la spina e la presa Non lasciare la lavastoviglie di alimentazione corrispondano. esposta a pioggia, sole o ad altri agenti atmosferici. La società costruttrice resta sollevata da ogni responsabilità Appoggiarsi o sedersi sulla per eventuali danni a persone porta aperta della lavastoviglie, cose derivanti dal mancato può causarne il ribaltamento. allacciamento alla linea di terra. In caso di trasloco, non sollevare la lavastoviglie dalla Fare attenzione che l'apparecchiatura porta ; durante il trasporto, non non schiacci il cavo di alimentazione. appoggiare mai la porta al L'uso di adattatori, prese multiple carrello di trasporto. Si consiglia e/o prolunghe è fortemente di sollevare la lavastoviglie in sconsigliato. due persone.

il lavaggio di normali utensili ATTENZIONE: domestici: oggetti contaminati da Non lasciare gli elementi benzina, vernice, avanzi di acciaio dell’imballaggio a portata dei e ferro, prodotti chimici corrosivi, bambini. acidi o alcalini non devono essere lavati in lavastoviglie. Non installare o utilizzare la lavastoviglie se risulta danneggiata. Se l'abitazione è dotata di impianto per addolcire l'acqua non è Rispettare le istruzioni di necessario aggiungere sale istallazione all’interno della nell'addolcitore della lavastoviglie. Quick Guide fornita insieme al prodotto. In ogni caso di guasto e/o di malfunzionamento, si consiglia di spegnere la lavastoviglie, chiudere il rubinetto dell’acqua e non manomettere l’apparecchio. Contattare immediatamente il Centro Assistenza Tecnica, richiedendo solo ricambi originali. Il mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio. Informazioni per i laboratori di prova. Richiedere informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo: testinfo-dishwasher@candy.it Nella richiesta, si prega di specificare il modello ed il numero di matricola Qualora fosse necessario della lavastoviglie (vedere la trasportare manualmente la targhetta dati). macchina disimballata, non impugnare la porta in basso,

PROGRAMMA ECO DI PROVA

ma aprire leggermente la porta SECONDO EN 50242 e sollevare impugnando il ripiano superiore.

Rimuovere tutti gli elementi DI TALI STOVIGLIE). che compongono l’imballaggio.

La lavastoviglie è progettata per Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto. ATTENZIONE: Coltelli e altri utensili con l'estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.

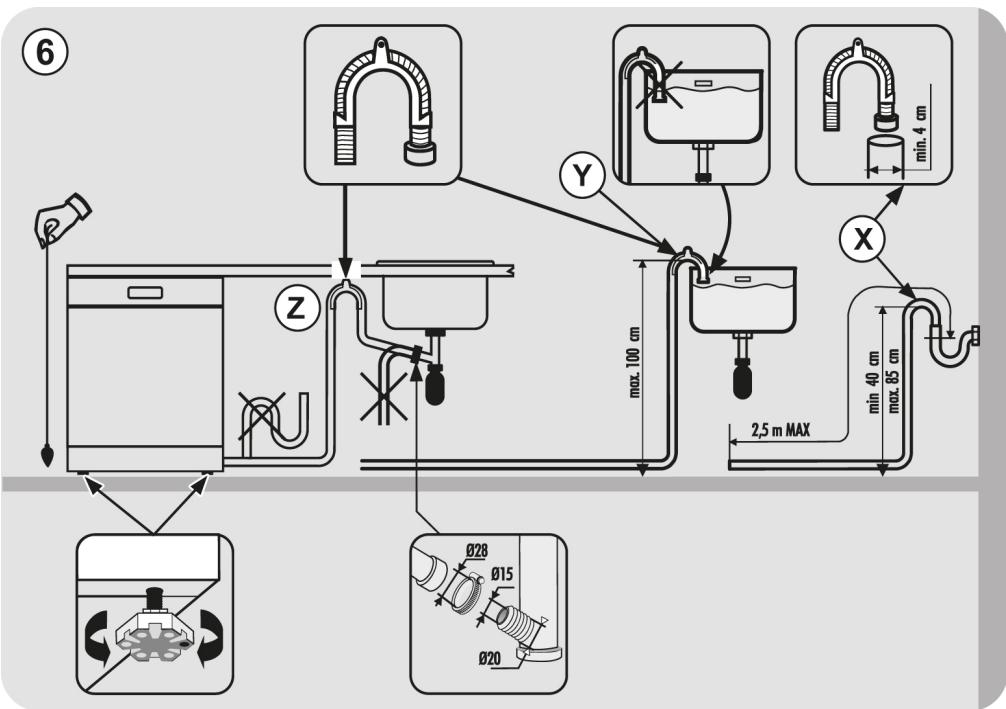

Se la macchina viene collegata a tubazioni L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati. nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua. I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra. La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purché non superi i 60°C. La pressione idrica deve essere compresa tra un minimo di 0.08 Mpa e un massimo di 0.8MPa. E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig.1B). La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata (fig. 2). Il tubo di carico "A" deve essere avvitato ad un rubinetto dell'acqua "B" con attacco da 3/4" assicurandosi che la ghiera sia ben stretta. Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.

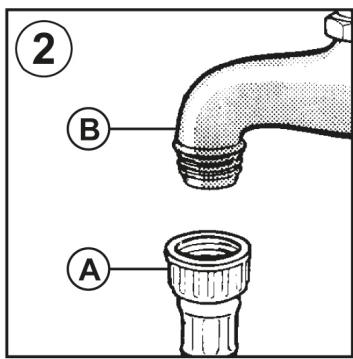

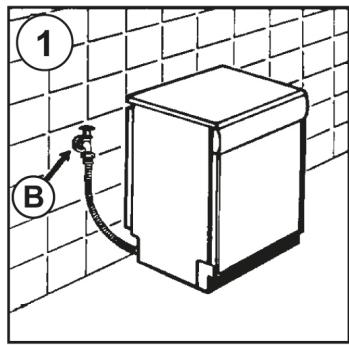

2. ALIMENTAZIONE IDRICA

Sicurezze idrauliche Tutte le lavastoviglie sono dotate di un dispositivo di sicurezza antitrabocco che, nel caso in cui l'acqua superi il normale livello, a causa di un eventuale malfunzionamento, ne blocca in modo automatico l'afflusso e/o ne scarica la quantità in eccesso. AQUASTOP (fig. 4): In ALCUNI MODELLI, potrebbero essere presenti una o più delle seguenti caratteristiche: WATERBLOCK (fig. 3) Lo scopo del «Waterblock» è di rendere ancora più sicuro il Vostro apparecchio. Infatti, il «Waterblock» intercetta eventuali perdite d’acqua che potrebbero causare allagamenti, dovuti ad anomalie di funzionamento della macchina o scoppi o tagli delle tubazioni di gomma e particolarmente del tubo di carico dell’acqua. Come funziona Il fondo posto sotto l’elettrodomestico raccoglie eventuali perdite d’acqua che, trami- te un sensore, chiude la valvola di sicurezza situata sotto al rubinetto. In questo modo si impedisce all’acqua di fuoriuscire anche con il rubinetto aperto. Se la scatola "A" che contiene parti elettriche viene danneggiata, togliere immediatamente la presa di collegamento alla rete elettrica. Per garantire un perfetto funzionamento della sicurezza, il tubo con la scatola "A" deve essere allacciato al rubinetto, come in Figura. Il tubo di alimentazione non deve essere tagliato in quanto contiene parti sotto tensione. Se la lunghezza del tubo non è sufficiente per un corretto allacciamento, il tubo stesso dovrà essere sostituito con uno di lunghezza adeguata. Richiedere il tubo presso il Centro Assistenza Tecnica.

dispositivo posizionato sul tubo di carico che blocca l’afflusso dell’acqua se il tubo si deteriora; in tal caso, apparirà una tacca rossa nella finestrella "A" e sarà necessario sostituire il tubo. Per svitare la ghiera, premere il dispositivo di antisvitamento "B".

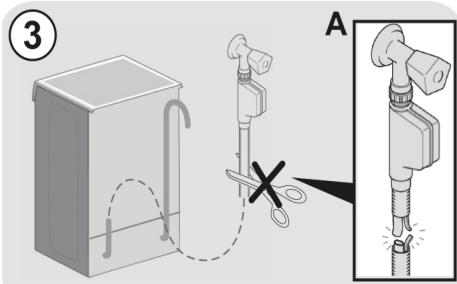

AQUAPROTECT - TUBO DI CARICO

CON PROTEZIONE (fig. 5): in caso di perdita d’acqua dal tubo primario interno "A", la guaina di contenimento trasparente "B" conterrà l’acqua, permettendo di terminare il lavaggio. Finito il ciclo, sostituire il tubo di carico contattando il Centro Assistenza Tecnica. Infilare il tubo nell'impianto di scarico, L'estremità ricurva del tubo di scarico può senza creare pieghe (fig. 6). essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 6Y). Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm. Nel caso di installazione sottopiano Si raccomanda di predisporre il sifone continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 6Z). antiodore (fig. 6X). Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il centro Assistenza Tecnica. Nell'installare la macchina controllare che i tubi di carico e scarico non siano piegati.

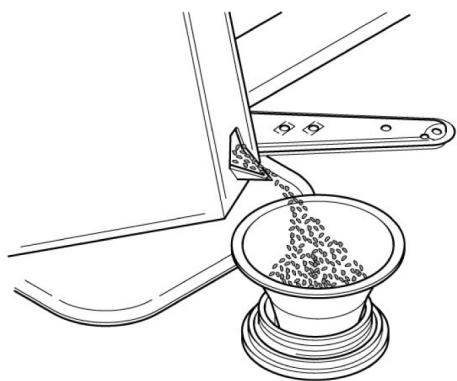

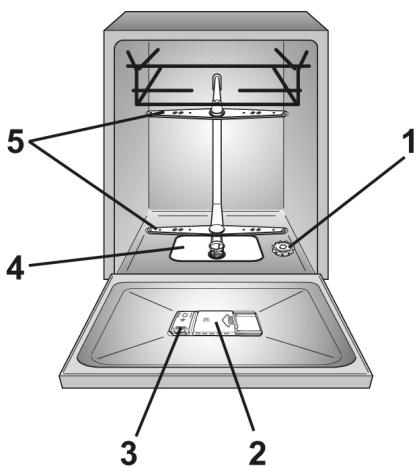

(Fig. A "1") La comparsa di macchie biancastre sulle stoviglie è generalmente un importante di mancanza del sale. indice Dopo ogni rifornimento di sale, È NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo, oppure il programma AMMOLLO/PRELAVAGGIO. Il contenitore ha una capacità di circa Sul fondo della macchina, è sistemato il contenitore del sale che serve per rigenerare l'apparecchio decalcificatore. È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione. Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo. Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente. Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore. Utilizzando abitualmente piatti da 29 cm a 32,5 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo (a seconda dei modelli): Tipo "A":

1. Ruotare i fermi anteriori "A" verso

2. Sfilare il cesto e rimontarlo nella

3. Rimettere i fermi "A" nella posizione

originale. Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta Tipo "A" Tipo "B": (SOLO MODELLI CON EASY CLICK):

1. Estrarre il cesto superiore;

2. Impugnare il cesto da entrambi i lati e

tirarlo verso l’alto (fig. 1). Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm* e non si possono utilizzare i supporti mobili nella posizione alta.

• Nei modelli dotati di terzo cesto, sul cesto superiore non si possono caricare stoviglie con diametro superiore a 14 cm.

PER RIPORTARE IL CESTO IN POSIZIONE

1. Impugnare il cesto da entrambi i lati e

tirarlo leggermente verso l’alto (fig. 1);

2. Lasciare lentamente ricadere il cesto

accompagnandolo (fig. 2);

N.B.: NON SOLLEVARE O ABBASSARE

MAI IL CESTO DA UN SOLO LATO fig. 3). ATTENZIONE: si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie. Tipo "B"

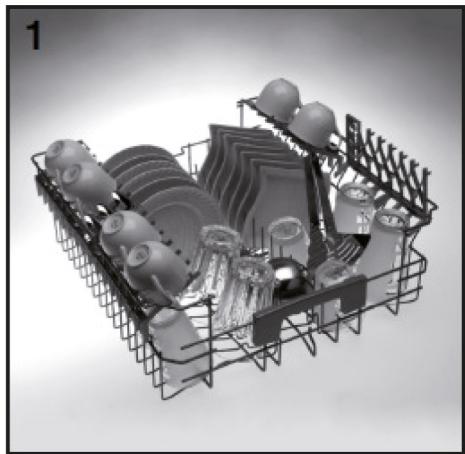

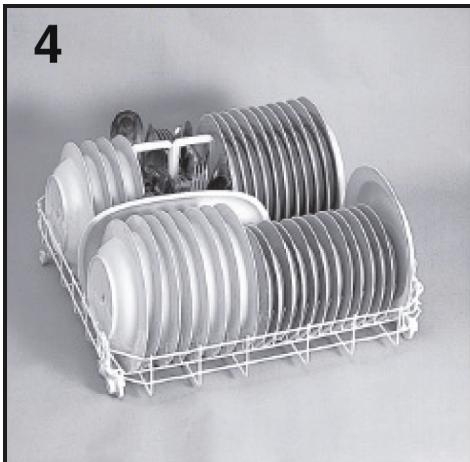

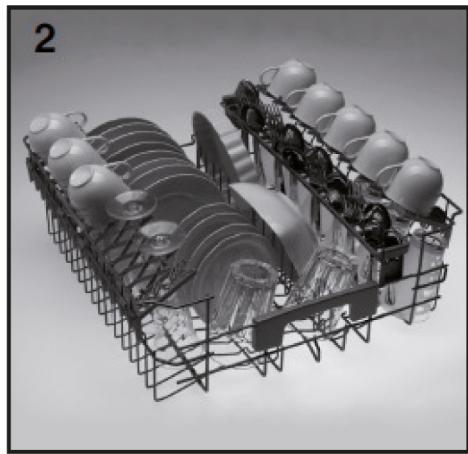

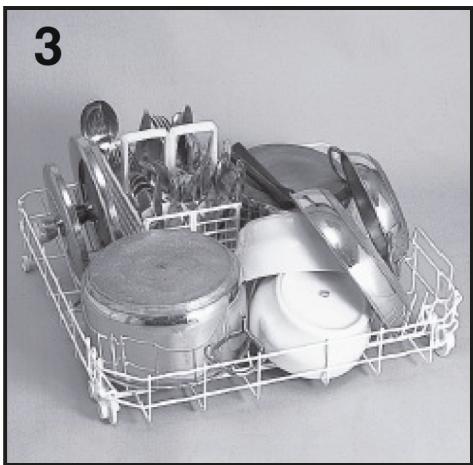

STOVIGLIE Cesto superiore (fig. 2) (Solo nei modelli dove è presente) Utilizzo del cesto superiore Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere 4 posizioni. Nella posizione abbassata (A-A1) i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice. Si consiglia di posizionare i piatti di dimensione maggiore, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina. Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo e permette il carico ottimale di bicchieri, tazze, piattini e contenitori di piccole dimensioni. Un carico standard giornaliero è rappresentato nelle fig. 1 e 2. Cesto superiore (fig. 1) Utilizzo del cesto inferiore Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani e piatti fondi. Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 3 e 4) assicurandosi che le posate stesse non impediscano la rotazione delle rampe. Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto. La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio. Esempio di un carico standard rappresentato nelle fig. 3 e 4.

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumore, secondo le Norme EN, al seguente indirizzo: testinfo-dishwasher@candy.it Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere la targhetta dati). Cesto posate (fig. 5) Il cesto porta posate è formato da due parti divisibili, così da poter offrire diverse possibilità di carico. La divisione in due del cestello avviene facendo scorrere in senso orizzontale le due parti l'una rispetto all'altra e viceversa per il riaggancio. La parte superiore del cesto porta posate può essere rimossa, così da poter offrire diverse possibilità di carico.

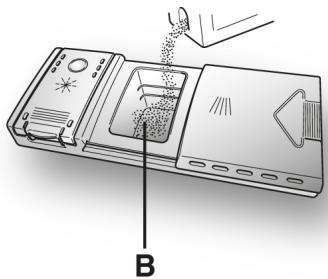

(Fig. A "2") Il detersivo Utilizzare esclusivamente detersivi in polvere, liquidi, gel, o in pastiglie specifici per lavastoviglie Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina. Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto. Caricare il detersivo La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego. Poiché i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco. Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale. ATTENZIONE: Nel cesto inferiore, non caricare le stoviglie in posizione tale a impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo. La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

Detersivi in pastiglie I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi disciolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo. Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca. Detersivi concentrati. I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie. I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore. Detersivi combinati. I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante). Detersivi combinati "TABS" Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1”, ecc.) che potrebbero rendere superfluo l’impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze: Leggere attentamente ed attenersi scrupolosamente alle istruzioni per l’uso e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare; L’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’apparecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’intervallo di funzionamento indicato nelle istruzioni del detersivo. Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo. L’utilizzo improprio di questi prodotti potrebbe portare: Alla formazione di depositi di calcare nell’apparecchio e sulle stoviglie; A un degrado delle prestazioni di asciugatura e/o di lavaggio. Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia. Si ricorda che l'uso dei detersivi combinati "TABS" rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli). Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere). In questo caso, si raccomanda di: Riempire nuovamente i contenitori del sale e del brillantante; Eseguire un normale ciclo di lavaggio senza carico. Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzionare in modo ottimale.

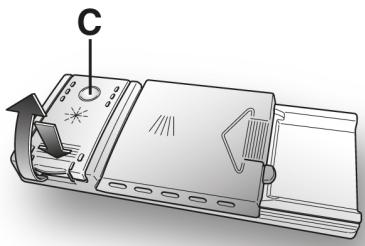

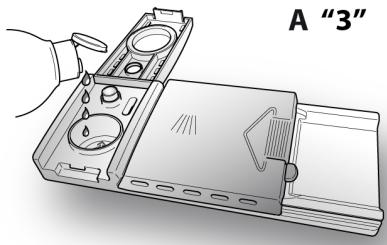

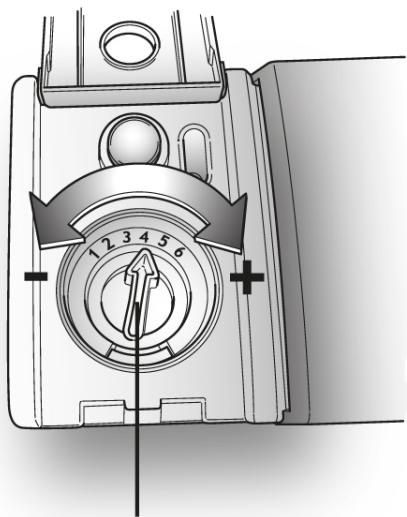

BRILLANTANTE (Fig. A "3") Il brillantante. Questo additivo, che viene immesso automaticamente nell'ultima fase risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi. Caricare il brillantante. Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante (fig. A "3"). Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura. Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche. E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione. PIENO VUOTO riflesso scuro riflesso chiaro Regolazione del brillantante (da 1 a 6). Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4. Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura. E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali. Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

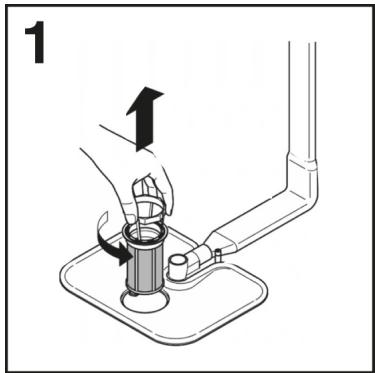

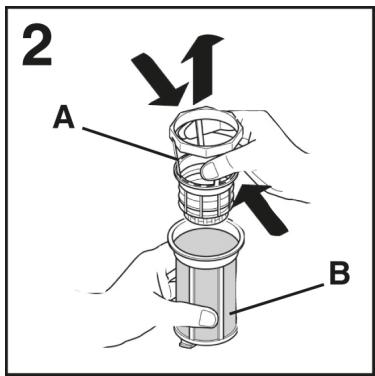

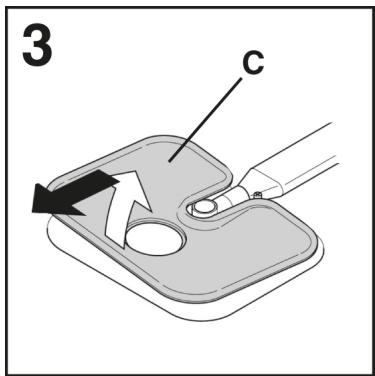

(Fig. A "4") Non usare la lavastoviglie senza filtri. Il sistema filtrante è costituito da: A. Bicchierino centrale, che trattiene le particelle più grosse di sporco; B. Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un ottimo risciacquo; C. Piastra, che filtra continuamente l'acqua di lavaggio. Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio. Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1). Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2). Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino. Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati. ATTENZIONE: Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie. Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina. Avere cura di riavvitare, in senso orario, il filtro nella piastra perché un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.

11. CONSIGLI PRATICI

Consigli utili per risparmiare. Consigli per ottenere ottimi risultati di lavaggio. Brevi suggerimenti per un utilizzo del proprio elettrodomestico nel rispetto dell’ambiente e con il massimo risparmio. Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti. Non è necessario risciacquare le stoviglie Per eliminare eventuali sprechi di energia,acqua o detersivo si raccomanda di utilizzare la massima capacità di carico della propria lavastoviglie .E possibile infatti risparmiare fino al 50% di energia con un carico pieno effettuato con un unico lavaggio rispetto a due lavaggi a mezzo carico. prima di collocarle nella macchina. Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio. Sistemare le stoviglie con l'apertura rivolta verso il basso. Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio. Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente. Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie. Per il perfetto lavaggio di argenteria è necessario: a) sciacquarla appena dopo l'uso, soprattutto se è stata impiegata per maionese, uova, pesce, ecc.; b) non cospargerla con detersivo; c) non metterla a contatto con altri metalli.

Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO/PRELAVAGGIO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo. In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo indicazioni riportate nell'elenco programmi. I programmi più efficienti in termini di consumo combinato di acqua e energia sono generalmente quelli che operano ad una temperatura più bassa e con una maggior durata. Cosa non lavare. È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato. sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale. Suggerimenti programma. Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie. termine del Per evitare eventuali sgocciolamenti dal cestello superiore, cestello inferiore. È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

Certe decorazioni possono tendere a estrarre prima

Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria migliorare ulteriormente l'asciugatura.

12. PULIZIA E MANUTENZIONE

ORDINARIA Una corretta cura dell’elettrodomestico può prolungarne il ciclo di vita. mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2);

2) lavare i bracci rotanti sotto un getto

d'acqua, liberando dallo sporco gli spruzzatori otturati. PULIZIA ESTERNA DELL’APPARECCHIO Scollegare la macchina dalla rete elettrica. Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida. PULIZIA INTERNA DELL’APPARECCHIO La lavastoviglie non richiede alcuna manutenzione speciale, poiché la vasca di lavaggio è autopulente. Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante. Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la cura della lavastoviglie. Se malgrado la normale pulizia dei filtri si notano stoviglie pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco. Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

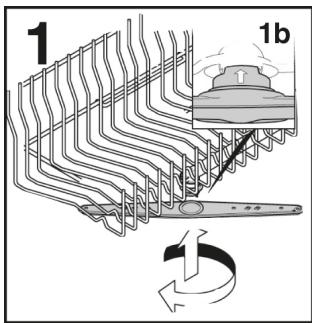

1) togliere il braccio lavante superiore,

ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig.1) e,

Non utilizzare attrezzi che possano deformare gli spruzzatori di uscita acqua.

3) al termine dell'operazione, rimettere i

bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua. Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai sostanze al cloro, pagliette d'acciaio, ecc.

4. riempire il contenitore del brillantante

per risciacqui; Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica.

5. lasciare la porta leggermente aperta;

6. lasciare l'interno della macchina pulito;

Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

7. se la macchina viene lasciata in

ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

1. eseguire un programma di lavaggio

senza stoviglie, ma con detersivo per sgrassare la macchina;

2. togliere la spina;

3. chiudere il rubinetto dell'acqua;

F E+G PROTEZIONE BAMBINI

Vedere targhetta dati Ampere fusibile / Potenza max assorbita / tensione di alimentazione

60x85x60.9 SENZA PIANO DI LAVORO Pressione nell’ impianto idraulico (MPa) Capacità con pentole e piatti Coperti (EN 50242) Ingombro con porta aperta (cm) Larghezza x Altezza x Profondità (cm)

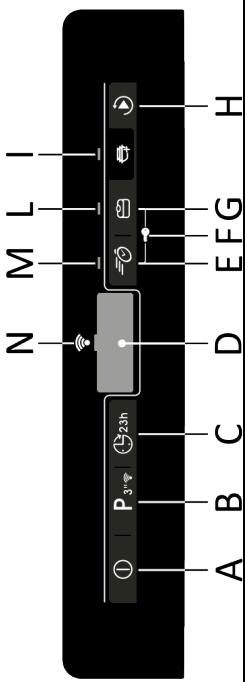

I Spia "ADDISH" C Pulsante "PARTENZA RITARDATA" DATI H Pulsante "START/RESET" B Pulsante "SELEZIONE PROGRAMMI/Arruolamento Wi-Fi DIMENSIONI G Pulsante opzione "TABS" A Pulsante "ON/OFF"

13. DESCRIZIONE COMANDI 14. DATI TECNICI

Tasto ON/OFF Per accendere e spegnere l’apparecchio premere tasto ON/OFF (per almeno 3 secondi). A fine ciclo ricordarsi di spegnere l'apparecchio tramite il tasto ON/OFF, togliere la spina e chiudere il rubinetto dell’acqua. Prima accensione e selezione dalla lingua Collegare la macchina alla rete. Accensioni successive Tenendo premuto il tasto ON/OFF per circa 3 sec, la macchina si accende e sul display Compare il programma "ECO" oppure il programma che avete deciso di utilizzare , memorizzandolo all’accensione della lavastoviglie. (Per la memorizzazione del programma, vedere l’apposito paragrafo "Memorizzazione dell'ultimo programma utilizzato") . Menù IMPOSTAZIONI La lavastoviglie è regolata con determinate impostazioni di fabbrica. Tuttavia da menù impostazioni è possibile adattare i vari parametri alle proprie esigenze di lavaggio. Entrare nel menù Impostazioni Aprire lo sportello ed introdurre le stoviglie da Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. lavare poi richiudere lo sportello. Premere il pulsante "ON/OFF" per circa 3 secondi. Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 sec. In questa fase rimarranno attivi solo i pulsanti "SMART DOOR/EXPRESS" "TABS" e "START/RESET" si visualizzerà sul display la scritta "BRAVA" e tutti le spie si accenderanno per 3 sec. Comparirà sul display la scritta "ENGLISH". Premendo il pulsante "SMART DOOR/ EXPRESS" o "TABS" si puo selezionare la lingua preferita. Per accettare la scelta della lingua premere il tasto "START/RESET". Subito dopo si scorrerà sul diplay il messaggio di "BENVENUTO" per una sola volta e le spie risulteranno tutte spente. Sul display apparirà la scritta "ECO" ATTENZIONE: Nel caso che la macchina rimanesse accesa senza selezionare o avviare alcun programma, la lavastoviglie trascorso un tempo di 5 min. si spegnerà automaticamente. Mantenere premuti i pulsanti "SELEZIONE PROGRAMMI" e "ON/OFF" per circa 5 sec. Sul display comparirà la scritta "IMPOSTAZIONI" e le relative spie dei pulsanti "SMART DOOR/EXPRESS" e "TABS" risulteranno accese. tasto "SELEZIONE PROGRAMMI" si potrà selezionare in sucessione,i parametri da regolare (DECALCIFICATORE → INDICATORE ACUSTICO → FUNZIONE MEMO). Pemendo La regolazione dei parametri si eseguirà, premendo i tasti "SMART EXPRESS" e "TABS". DOOR/ Per la regolazione del DECALCIFICATORE vedere l’apposito Capitolo del libretto). Per la regolazione INDICATORE ACUSTICO vedere l’apposito paragrafo. Per la regolazione della FUNZIONE MEMO vedere l’apposito paragrafo.

E FUNZIONI Programmi "AUTOMATICI" Modelli con Smart Loading Sensor Il programma “AUTO WASH”, grazie a un algoritmo che analizza in tempo reale il livello di carico delle stoviglie imposta automaticamente la temperatura e i tempi di lavaggio ideali ottimizzando i consumi d'acqua e di energia Modelli con sensore di sporco (Solo nei modelli dove è presente) La lavastoviglie è dotata di un sensore di sporco, in grado di analizzare la torbidità dell'acqua durante tutte le fasi dei programmi "AUTOMATICI" (vedi elenco programmi); grazie a questo dispositivo, i parametri del ciclo di lavaggio vengono adattati automaticamente, in base alla reale quantità di sporco presente sulle stoviglie. Il grado di torbidità dell’acqua è infatti correlato alla quantità di sporco presente sulle stoviglie. In questo modo viene garantito il miglior lavaggio, ottimizzando i consumi d'acqua e di energia. Programmi "IMPULSE" (Solo nei modelli dove è presente) la macchina si fermerà automaticamente. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. Aprire quindi lo sportello con estrema cautela e in modo graduale, per evitare di bagnarsi con schizzi di acqua del lavaggio. L’introduzione delle stoviglie dopo lo spegnimento della spia ADDISH è vivamente sconsigliato, perché non viene garantito il corretto lavaggio. ATTENZIONE: Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Interruzione di un programma I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni. Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma. Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente. Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto. ATTENZIONE: ADDISH (possibilità di aggiungere stoviglie dopo l'avvio del programma) A programma avviato, la spia ADDISH accesa indica la possibilità di aggiungere ancora delle stoviglie. Aprendo lo sportello,

Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico intermittente, per avvisare che il ciclo non è ancora terminato. Solo nei modelli dove è presente l'opzione SMART DOOR, durante la fase di asciugatura la porta si aprirà automaticamente e bisognerà attendere l'indicazione di fine ciclo prima di prelevare le stoviglie. Se si vuole annullare e cambiare un programma già in corso, procedere nel seguente modo: Tenere premuto per almeno 3 secondi il pulsante START/RESET Sul display verrà visualizzato "RESET" e verranno emessi dei segnali acustici. Il programma in corso verrà annullato. A questo punto sarà possibile impostare un nuovo programma attraverso il tasto "SELEZIONE PROGRAMMI". ATTENZIONE: Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore. PERFECT RAPID ZONE (Solo nei modelli dove è presente) Il "PERFECT RAPID ZONE" garantisce prestazioni di lavaggio ottimali nei cicli rapidi e la rimozione dello sporco più ostinato nei cicli intensivi. Nella zona sinistra della vasca sono montati due bracci lavanti supplementari che si attivano automaticamente durante i programmi rapidi (ZOOM 39’ e RAPIDO 24’) ed i programmi (UNIVERSALE, IGIENIZZANTE, UNIVERSALE PLUS). stoviglie posizionate in quella zona potranno quindi beneficiare della forza lavante addizionale del "PERFECT RAPID ZONE". Svolgimento del programma (solo per i modelli d’accosto) Durante lo svolgimento del programma, nel display viene visualizzato il tempo rimanente a fine ciclo e potrà essere visualizzato il nome del programma impostato , premendo un qualsiasi tasto a esclusione di "START/RESET” nome del programma scelto. Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica. Fine del programma La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi. Pulsanti opzione I tasti opzione vi forniscono un ulteriore scelta di lavaggio delle vostre stoviglie per poter personalizzare i programmi di lavaggio. (Nella tabella del capitolo 17 del manuale sono riportate su quali programmi sono attivabili). Prima di avviare il programma le opzioni si attivano e disattivano mediante gli appositi tasti e la relativa accensione delle spie.

Annullamento di un programma in corso Il tasto opzione deve essere attivato dopo che avete scelto il programma di lavaggio. Nel caso sia stata selezionata un’opzione non compatibile con il programma scelto, la relativa spia prima lampeggerà e poi si spegnerà. Questa opzione sarà automaticamente attiva nel programma "ECO". In ogni caso, sarà possibile disattivarla. La funzione "SMART DOOR" non è disponibile nei programmi "ZOOM 39’" "RAPIDO 24’" e "PRELAVAGGIO". ATTENZIONE: Pulsante "EXPRESS" (Solo nei modelli dove è presente) Questo pulsante consente un risparmio di tempo e di energia mediamente del 25% (a seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo. E’ consigliato per il lavaggio serale, se non è necessario riavere subito, perfettamente asciutte, le stoviglie appena lavate. Per ottenere una migliore asciugatura, si consiglia di socchiudere la porta a fine ciclo, per favorire la circolazione naturale dell’aria nella lavastoviglie. Pulsante "SMART DOOR" (apertura automatica della porta) (Solo nei modelli dove è presente) Questa opzione aziona uno speciale dispositivo che apre la porta di qualche centimetro durante o alla fine del ciclo di asciugatura (a seconda dei programmi) favorendo una più naturale ed efficiente asciugatura delle stoviglie. La durata del ciclo selezionato verrà automaticamente modificata, per permettere un'ottimizzazione delle temperature utilizzate nella fase di risciacquo, in modo da consentire una significativa riduzione del consumo di energia. L'apertura della porta nell'ultima fase dell'asciugatura permette di sfruttare il ricircolo dell'aria, eliminando il rischio della formazione di cattivi odori. Quando la porta si aprirà sul display comparirà il messaggio "SMART DOOR".

Con questa opzione selezionata, non si deve in alcun modo impedire l'apertura della porta o forzarne la chiusura per non danneggiarne il meccanismo. Lasciare libero lo spazio davanti alla porta e prima di richiuderla, attendere il rientro del dispositivo di apertura. Pulsante "TABS" Questa opzione permette l'utilizzo ottimale dei detersivi combinati "TABS" ("3 in 1"/"4 in 1"/"5 in 1”, ecc.). Premendo questo pulsante, il programma di lavaggio impostato viene modificato, in modo da ottenere la migliore prestazione dai detersivi combinati; inoltre, viengono disattivati gli indicatori di mancanza sale e brillantante. ATTENZIONE: Una volta selezionata, l'opzione resta attiva (spia corrispondente accesa) anche per successivi programmi di lavaggio e potrà essere disattivata (spia corrispondente spenta) solo premendo nuovamente il relativo pulsante. L’uso di quest'opzione è raccomandato specialmente in caso di utilizzo del programma RAPIDO 24', la cui durata sarà prolungata di circa 15 minuti per consentire una migliore azione del detersivo in pastiglie. Quando diviene necessario provvedere a riempire il contenitore del sale, in selezione dei programmi sul display verrà visualizzato "SALE". La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale. Per avviare il conteggio, premere il pulsante "START/RESET". Il display visualizzerà il tempo rimanente alla partenza del programma. Alla fine del conteggio, il programma partirà automaticamente. Per garantire il corretto funzionamento della spia che indica l'esaurimento del sale, RIEMPIRE SEMPRE IL CONTENITORE COMPLETAMENTE. Pulsante "PARTENZA RITARDATA" Se non confermata la partenza ritardata premendo il pulsante "START/RESET", e lasciando trascorrere un tempo di circa 10 sec. la funzione Start Reset si annullerà. Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo compreso tra 1 e 23 ore. Per impostare la partenza ritardata procedere nel seguente modo. (solo per modelli d’accosto) Sul display verrà visualizzata la durata del ciclo scelto. Alla fine del conteggio, il programma partirà automaticamente e sul display verrà visualizzata la durata del ciclo scelto. Accendere la lavastoviglie tenendo premuto il pulsante “ON/OFF” per circa 3 sec. Selezionare il programma di lavaggio. Se si desidera annullare la partenza ritardata procedere nel seguente modo: Tenere premuto per almeno 3 secondi il pulsante "START/RESET". Sul display verrà visualizzato "RESET" e verranno emessi dei segnali acustici. Premere il pulsante "PARTENZA RITARDATA" (sul display verrà visualizzata la scritta "0:30"). La partenza ritardata ed il programma selezionato verranno annullati. Sul display verranno visualizzati due trattini. Premere nuovamente il pulsante per incrementare il ritardo (ad ogni pressione il ritardo viene incrementato di 30 min., fino ad un massimo di 23:00. A questo punto, se si desidera far partire la lavastoviglie, sarà necessario impostare nuovamente il programma desiderato ed eventualmente selezionare i pulsanti opzione, come indicato nel paragrafo "IMPOSTAZIONE DEI PROGRAMMI". Quando il ritardo è impostato su un programma: - dopo aver premuto "START/RESET", sul display compare il tempo conto alla rovescia "00:00" con lampeggiante ":". - se si preme un pulsante qualsiasi (a esclusione dei pulsanti "ON/OFF", "SELEZIONE PROGRAMMI"), il nome del programma viene visualizzato per un singolo scorrimento sul display e quindi nuovamente viene visualizzato il tempo di ritardo. Attivazione/Disattivazione della segnalazione acustica L’attivazione/disattivazione della segnalazione acustica può essere disattivata nel seguente modo (è attivata di default): Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

- Trascorso il tempo, il nome del programma viene visualizzato per un singolo scorrimento sul display e verrà visualizzato il tempo rimanente come "0:00h". Indicazione "mancanza sale" Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 sec Mantenere premuti i pulsanti "SELEZIONE PROGRAMMI" e "ON/OFF" per circa 5 sec. Sul display comparirà la scritta "IMPOSTAZIONI" e le relative spie dei pulsanti "SMART DOOR/EXPRESS" e "TABS" risulteranno accese. tasto "SELEZIONE PROGRAMMI" sino a selezionare il parametro "INDICATORE ACUSTICO". Premendo La regolazione del parametri si eseguirà , premendo i tasti "SMART DOOR/EXPRESS" e "TABS" per cambiare il valore da SI a NO e viceversa. Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per 3 sec per rendere effettiva la nuova impostazione. Per riattivare la suoneria, seguire la stessa procedura. Memorizzazione dell'ultimo programma utilizzato Spegnere la lavastoviglie premendo il pulsante "ON/OFF" per 3 sec per rendere effettiva la nuova impostazione. Per riattivare la suoneria, seguire la stessa procedura. Attivazione o esclusione programma DEMO MODE: (programma dimostrativo da usare esclusivamente nei punti vendita) Attivazione Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Accendere la macchina col tasto ON/OFF

premendo contemporaneamente i pulsanti "SELEZIONE PROGRAMMI" "PARTENZA RITARDATA" per 5 sec.

2. Sul display apparirà la scritta "DEMO

3. Se non si preme nessun tasto per un

tempo 30 sec. il programma partirà, simulando la partenza di un programma di lavaggio. Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta. Accendere la lavastoviglie tenendo premuto il pulsante "ON/OFF" per circa 3 sec Mantenere premuti i pulsanti "SELEZIONE PROGRAMMI" e "ON/OFF" per circa 5 sec. Sul display comparirà la scritta "IMPOSTAZIONI" e le relative spie dei pulsanti "SMART DOOR/EXPRESS" e "TABS" risulteranno accese. tasto "SELEZIONE PROGRAMMI" fino a selezionare il parametro FUNZIONE MEMO. Premendo La regolazione del parametri si eseguirà , premendo i tasti "SMART DOOR/ EXPRESS" e "TABS" per cambiare il valore da "MEMO MODE ON" a "MEMO MODE OFF" e viceversa.

Le funzioni della macchina SELEZIONE

PROGRAMMI / OPZIONI / PARTENZA

RITARDATA risultano attive, premendo questi tasti si può simulare il funzionamento del prodotto senza l’attivazione del lavaggio. Disattivazione ATTENZIONE: Se nel prodotto una volta installato , si trova nella condizione che funziona correttamente, ma quando si preme il tasto Start la macchina non inizia il ciclo di lavaggio potrebbe essere che nel punto vendita non è stato disabilitato la funzione "Demo mode". Premere i tasti "SMART DOOR/EXPRESS" Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Accendere la macchina col tasto ON/OFF

premendo contemporaneamente i pulsanti "SELEZIONE PROGRAMMI" "PARTENZA RITARDATA" per 5 sec.

2. Sul display apparirà la scritta "DEMO

3. Spegnere la macchina.

PROTEZIONE BAMBINI La lavastoviglie è dotata di una protezione bambini elettronica. La protezione bambini protegge i bambini dai pericoli potenziali che possano derivare dalla apertura dello sportello della lavastoviglie e disabilitando i comandi eviterà che vengano effettuate modifiche indesiderate o accidentali. Sul display compare "PROTEZIONE BAMBINI". In questo modo, risulterà attivo il solo tasto "ON/OFF". Ogni qualvolta si premerà un qualsiasi tasto, a schermo comparirà la scritta "PROTEZIONE BAMBINI". Il blocco tasti può essere annullato, semplicemente premendo nuovamente i due tasti "SMART DOOR/EXPRESS" e "TABS" per circa 5 secondi. Sul display compare "PROTEZIONE BAMBINI OFF". Spegnendo la macchina col tasto "ON/OFF", nella successiva accensione della macchina la protezione bambini risultera disattivata. La protezione bambini può essere attivata o disattivata nel seguente modo: Accendere la lavastoviglie tenendo premuto il pulsante “ON/OFF” per circa 3 sec

e "TABS" per circa 5 secondi.

16. CONTROLLO REMOTO

(WI-FI) Arruolamento riuscito Sul display compare la scritta "CONNESSA" Questo apparecchio è equipaggiato di tecnologia Wi-Fi che consente il controllo da remoto della macchina tramite App. una volta, dopo comparirà la scritta "CONTROLLO REMOTO", e la spia "Wi-Fi" risulterà accesa fissa. È ora possibile controllare la macchina dal App. Arruolamento macchina su App Scaricare l'App Candy simply-Fi sul Arruolamento fallito proprio dispositivo. Se l’arruolamento fallisce (o sono passati 5 min): L’App Candy simply-Fi è disponibile sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone. Sul display compare "RIPROVA". La macchina risulta non connessa. Ripetere la procedura di arruolamento dall’App. Per scoprire tutti i dettagli delle funzioni Wi-Fi, esplora i menu dell'App accedendo in modalità DEMO. Per ulteriori informazioni fare riferimento alla "Quick Guide – Enrollment App" allegata alla macchina, o accessibile al Link: go.candy-group.com/bm-dw Assicurarsi che il router sia acceso e di essere connessi alla rete Wi Fi di casa con il proprio smartphone/tablet. Attivare il BLUETOOTH del proprio smartphone/tablet (se disponibile). Aprire l’App, creare il profilo utente e arruolare l'elettrodomestico seguendo le indicazioni sul display del dispositivo. Quando indicato dall’App. accendere la lavastoviglie con il tasto ON/OFF. Premere il tasto "SELEZIONE PROGRAMMI"/ ARRUOLAMENTO Wi-Fi" per 3 sec sul display scorrerà parola "ARRUOLAMENTO" e il spia "Wi-Fi" risulterà spenta. Reset WiFi In caso di problemi o cambio della password del router di casa occorre effettuare nuovamente la procedura di arruolamento, rimuovendo il prodotto dall’App. ABILITAZIONE CONTROLLO REMOTO Ogni volta che si vuole utilzzare la machina da remoto : Caricare la lavastoviglie, caricare il detersivo, chiudere la porta. Accendere la lavastoviglie. Entro 60 sec. tenere premuto il tasto Premere il tasto "SELEZIONE PROGRAMMI"/ Sull’ App. inserire Password della rete E’ ora possibile controllare la macchina "PARTENZA RITARDATA" per 3 sec., e comparirà sul display la parola "EASY" per 5min. WiFi di casa e concludere la procedura.

ARRUOLAMENTO Wi-Fi" per 3 sec. Sul display compare scritta "CONTROLLO REMOTO". da App. Indica lo stato della connessione del prodotto alla rete Wi-Fi domestica. Può essere: Per uscire dal controllo remoto, premere di nuovo il tasto "SELEZIONE PROGRAMMI"/ ARRUOLAMENTO Wi-Fi" per 3 sec. - ACCESA FISSA: controllo remoto attivo. - LAMPEGGIANTE remoto disattivo. Senza ciclo in esecuzione: La spia "Wi-Fi" lampeggerà lentamente e sul display compare scritta "CONTROLLO REMOTO OFF". Il display mostrerà poi l’ultimo programma completato dalla macchina (o il programma "ECO"). La spia "Wi-Fi" lampeggerà lentamente e sul display compare la scritta "CONTROLLO REMOTO OFF". Il display mostrerà poi il tempo rimanente. Il ciclo verrà portato a termine senza avere il controllo da App. per uscire controllo

- LAMPEGGIANTE VELOCE PER 3

SECONDI, POI SPENTA: la Macchina non riesce a connettersi alla rete Wi-Fi domestica o non è ancora stata arruolata sull'App. Con ciclo in esecuzione: Ulteriore modalità controllo remoto. LENTA: dal Premere il tasto “START/RESET” per 3 sec L’eventuale ciclo in esecuzione verrà annullato e la macchina uscirà dalla modalità CONTROLLO REMOTO. La spia "Wi-Fi" lampeggerà lentamente. Sarà possibile impostare un nuovo ciclo di lavaggio dal pannello comandi. Premere il tasto “ON/OFF” per 3 sec (o interruzione di corrente) L’eventuale ciclo in esecuzione verrà messo in pausa e la macchina uscirà dalla modalità CONTROLLO REMOTO. Alla riaccensione, la spia "Wi-Fi" lampeggerà lentamente e l’eventuale ciclo in esecuzione proseguirà dal punto di interruzione. Aprendo la porta, l’eventuale CONTROLLO REMOTO verrà disabilitato. Per riprendere il comando da App, chiudere la porta.

VOLTE, POI SPENTA PER 2 SECONDI: procedura di arruolamento sull’App in corso.

- ACCESA PER 1 SECONDO, POI

SPENTA PER 3 SECONDI: la porta è aperta. Non è possibile attivare il controllo remoto .

Programma Descrizione

ECO Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie). Programma normalizzato EN 50242.

INTENSIVO Adatto al lavaggio di pentole e di tutte le altre stoviglie particolarmente sporche.

NOTTE Programma a massima silenziosità. Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate.

UNIVERSALE Adatto al lavaggio di normalmente sporche.

AUTO WASH Ciclo veloce, per stoviglie normalmente sporche, adatto ai lavaggi frequenti e carichi normali. Questo programma viene ottimizzato, grazie a un sensore che adatta i parametri di lavaggio in funzione dell'effettivo carico di stoviglie.

DELICATO Adatto al lavaggio di stoviglie delicate e con decorazioni e cristalleria.Indicato anche per il lavaggio quotidiano di stoviglie poco sporche, ad esclusione delle pentole. stoviglie

pentole Ciclo veloce Wash&Dry in Classe A di lavaggio.

• Indicato per un lavaggio di stoviglie fino a 8 coperti.

RAPIDO 24’ Ciclo superveloce da eseguire a fine pasto, indicato per un lavaggio di stoviglie fino a 6 coperti.

PRELAVAGGIO Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo. Programmi con prelavaggio Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo (MAX. 10 grammi) non nella vaschetta del detersivo ma direttamente all’interno della lavastoviglie.

● = Aggiunta di detersivo per prelavaggio ■ = Programmi "IMPULSE"

*= Solo nei modelli dove è presente

N.D. = OPZIONE NON DISPONIBILE

1) Con acqua fredda (15°C) – Tolleranza ±10%Con acqua calda il tempo residuo al termine del programma si aggiorna automaticamente durante lo svolgimento dello stesso. Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell'uso quotidiano, sono possibili differenze).

"EXPRESS" * Durata media di lavaggio ¹ (min.) ECO Temperatura di lavaggio (°C)

Programmi "Impulse" Programma Detersivo prelavaggio Opzioni

DECALCIFICAZIONE L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri. Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua. La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie. Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona. Regolazione del decalcificatore Regolazione di decalcificazione °dH (gradi tedeschi) °fH (gradi francesi) Livello Durezza dell’acqua Uso sale rigenerante Il decalcificatore può trattare acqua con durezza fino a 90 °fH (gradi francesi), 50 °dH (gradi tedeschi) tramite 8 livelli di regolazione. I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua di rete da trattare.

A seconda del livello di appartenenza della vostra acqua, impostare il valore di decalcificazione nel seguente modo: Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1. Accendere la lavastoviglie tenendo

premuto il pulsante "ON/OFF" per circa 3 sec

premuti pulsanti "SELEZIONE PROGRAMMI" "ON/OFF" per circa 5 sec.

3. Sul display comparirà la scritta

"IMPOSTAZIONI" e lerelative spie dei pulsanti "SMART DOOR/EXPRESS" e "TABS" risulteranno accese.

tasto "SELEZIONE PROGRAMMI" sino a selezionare il parametro "DECALCIFICATORE S4" (S4 livello di fabbrica).

5. La regolazione del parametri si eseguirà,

premendo i tasti "SMART DOOR/ EXPRESS" (S7 → S0) e "TABS" (S0 → S7) per aumentare o ridurre il livello impostato precedentemente.

6. Spegnere la lavastoviglie premendo il

pulsante "ON/OFF" per 3 sec. per rendere effettiva la nuova impostazione. Per cambiare nuovamente il livello del decalcificatore, seguire la stessa procedura. ATTENZIONE

• La regolazione è stata impostata dalla fabbrica al livello 4 (S4) in quanto questo soddisfa la maggior parte dell'utenza.

Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "ON/OFF" e ripartire dall'inizio (PUNTO 1). Nel caso si pensi che la lavastoviglie non funzioni in modo corretto, consultare la breve guida sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni. Se l’anomalia non dovesse risolversi o ripetersi, sarà necessario contattare il servizio assistenza. SEGNALAZIONE ERRORI Modelli dotati di display: gli errori verranno visualizzati tramite un numero preceduto da una "E" (esempio: Errore 2 = E2) con un breve segnale acustico. Modelli senza display: gli errori verranno indicati tramite il lampeggìo di tutte le spie per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi (esempio: Errore 2 = 2 lampeggìi, pausa di 5 secondi, 2 lampeggìi, ecc…). Solo modelli con display Errore visualizzato "CHECK WATER" con un breve segnale acustico (Solo nei modelli dove è presente ). E2 (con display) Significato e soluzioni La macchina non carica acqua. Verificare che il rubinetto dell’acqua sia aperto. Appurare che il tubo di carico non sia piegato o schiacciato. Tubo scarico non ad altezza corretta (vedere sezione istallazione). con un breve segnale acustico. Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e verificare che il filtro "antisabbia" non sia intasato. E3 (con display) La macchina non scarica l’acqua. Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. con un breve segnale acustico. E4 (con display) con un breve segnale acustico. E8-Ei (con display) con un breve segnale acustico. Qualsiasi altro codice d'errore (con display) Verificare che il sifone non sia ostruito. Perdita d’acqua. Verificare che il tubo di scarico non sia piegato, schiacciato o ostruito e se i filtri sono intasati. Verificare che il sifone non sia ostruito. Elemento riscaldante dell’acqua non funziona correttamente o la piastra filtro intasata. Pulire piastra filtro. Spegnere la lavastoviglie, staccare la spina e attendere un minuto. Accendere nuovamente la macchina e avviare un programma. Se l'errore dovesse ripresentarsi, contattare un Centro Assistenza Tecnica Autorizzato, comunicando l'errore visualizzato.

Solo modelli senza display Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un’anomalia, la spia corrispondente al ciclo scelto lampeggerà in maniera molto veloce e verrà emesso un segnale acustico intermittente. In questo caso, spegnere la lavastoviglie premendo il pulsante "ON/OFF". Dopo aver controllato che il rubinetto dell'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non sia otturato o i filtri intasati, impostare nuovamente il programma scelto. Se l’anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica. Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso. ATTENZIONE: Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento. Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca. Altre anomalie ANOMALIA

con qualsiasi programma

in continuazione CAUSA SOLUZIONE Spina corrente elettrica non inserita nella presa Inserire spina Tasto O/I non inserito Inserire tasto Sportello aperto Chiudere sportello Manca energia elettrica Controllare Vedi cause 1 Controllare E’ chiuso il rubinetto acqua Aprire il rubinetto acqua Il tubo di carico è piegato Eliminate le pieghe del tubo Il filtro del tubo di carico acqua è intasato Pulite il filtro posto all’estremità del tubo di carico Filtro sporco Pulire filtro Tubo di scarico piegato Raddrizzare tubo di scarico La prolunga del tubo di scarico non è corretta Seguite esattamente le istruzioni per il collegamento del tubo di scarico Lo scarico a muro non ha lo sfiato in aria Consultate un tecnico qualificato Tubo di scarico in posizione troppo bassa Alzare il tubo di scarico ad almeno 40 cm dal pavimento

ruotare i bracci di lavaggio

elettroniche senza display: una o più spie lampeggiano rapidamente CAUSA SOLUZIONE Eccessivo dosaggio di detersivo Oggetto del carico che impedisce la rotazione dei bracci Piastra filtrante e filtro eccessivamente sporchi Ridurre dose detersivo. Utilizzare detersivo specifico Controllare Pulire piastra e filtro Spegnere la macchina. Rubinetto dell'acqua chiuso Aprire il rubinetto. Reimpostare il ciclo. Vedi cause 5 Controllare Fondo di pentole non perfettamente lavato Croste troppo tenaci, da ammorbidire prima del lavaggio in lavastoviglie Bordo di pentole non perfettamente lavato Posizionare meglio la pentola Le stoviglie non sono sistemate bene Smontare i bracci di lavaggio, svitando le ghiere di fissaggio in senso orario e lavare il tutto sotto un getto d’acqua Non addossate troppo le stoviglie tra di loro L’estremità del tubo di scarico è immersa nell’acqua L’estremità del tubo di scarico non deve toccare l’acqua scaricata Il detersivo non è dosato adeguatamente, è vecchio o indurito Aumentate la dose in funzione della quantità di sporco o sostituite il prodotto Il tappo del contenitore sale non è chiuso bene Avvitatelo fino in fondo Il programma di lavaggio scelto è troppo blando Scegliete un programma più energico

8. Mancata o parziale

asportazione del detersivo Posate, piatti, pentole, ecc.… interferiscono con l'apertura dello sportellino della vaschetta detersivo. Caricare le stoviglie in modo che non impediscano l'apertura dello sportellino della vaschetta detersivo.

macchie bianche sulle stoviglie Acqua di rete con eccessiva durezza Controllare il livello del sale e del brillantante e regolarne il dosaggio. Se l’anomalia persiste, richiedere intervento Assistenza Tecnica Le stoviglie sbattono tra di loro. Sistematele meglio nei cesti I bracci rotanti sbattono sulle stoviglie. Sistemate meglio le stoviglie Spruzzatori parzialmente otturati

7. Se il carico viene

non sono perfettamente asciutte Mancanza di circolazione d’aria Mancanza brillantante

Lasciate socchiusa la porta della macchina alla fine del programma di lavaggio per favorire l’asciugatura naturale Utilizzare il brillantante

ANOMALIA NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare. Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace. Si consiglia di utilizzare sempre ricambi originali, disponibili presso i nostri Centri Assistenza Tecnica Autorizzati. Assistenza e Garanzia Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico. Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on-line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet. La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

Questo elettrodomestico marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti Apparecchiature Elettriche ed Elettroniche (RAEE). II RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull'ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostane inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

i RAEE non vanno mai buttati nella spazzatura indifferenziata; i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.
