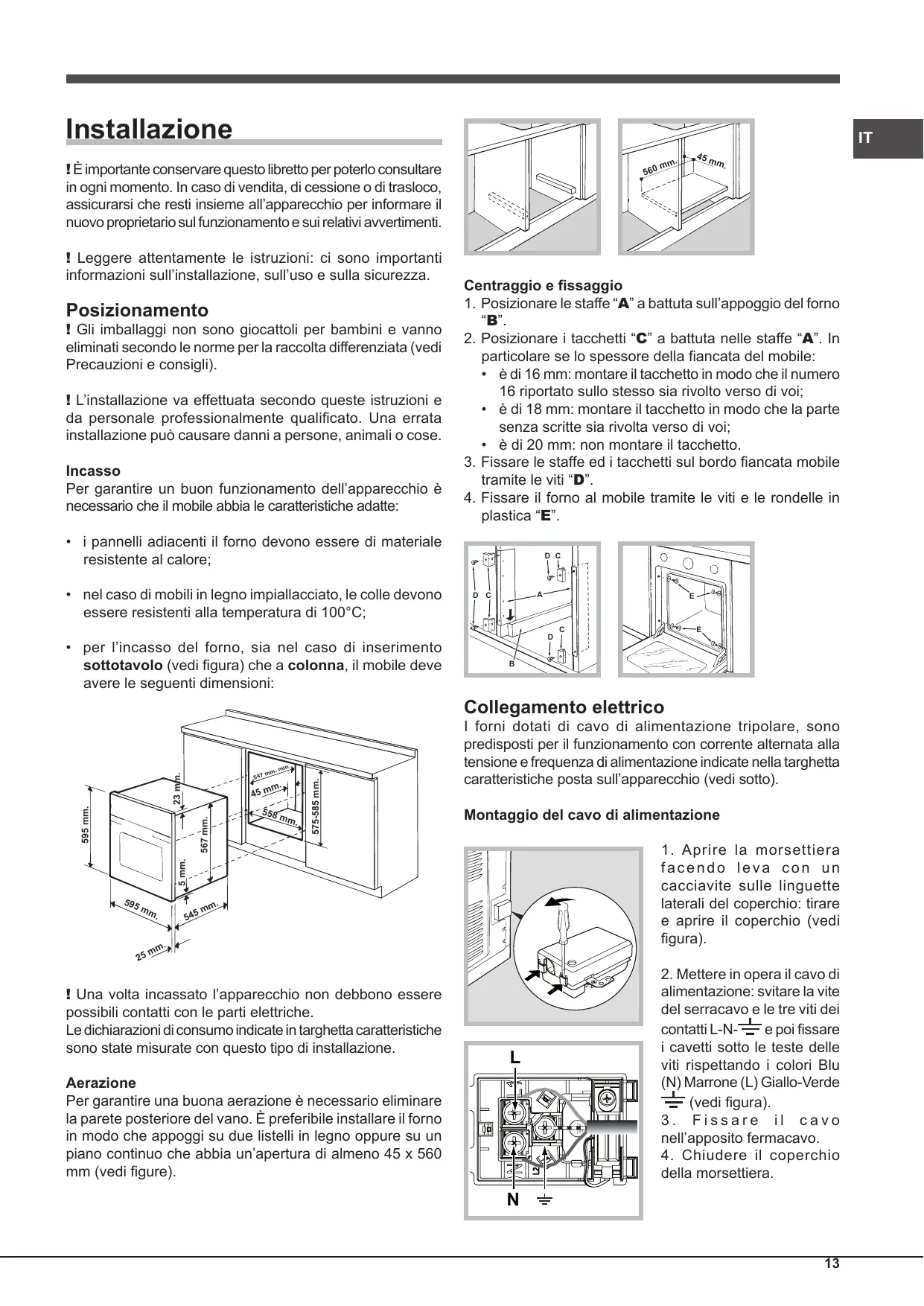

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Posizionamento ! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose. Incasso Per garantire un buon funzionamento dell’apparecchio è necessario che il mobile abbia le caratteristiche adatte:

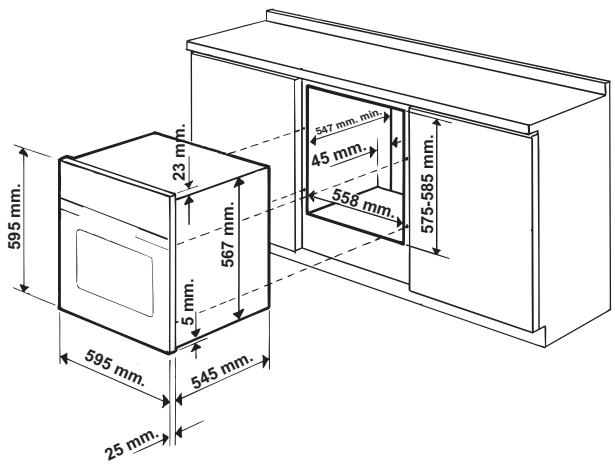

• i pannelli adiacenti il forno devono essere di materiale resistente al calore;
• nel caso di mobili in legno impiallacciato, le colle devono essere resistenti alla temperatura di 100°C;

Centraggio e fissaggio

1. Posizionare le staffe “A” a battuta sull’appoggio del forno

2. Posizionare i tacchetti “C” a battuta nelle staffe “A”. In

particolare se lo spessore della fiancata del mobile:

• è di 16 mm: montare il tacchetto in modo che il numero 16 riportato sullo stesso sia rivolto verso di voi;
• è di 18 mm: montare il tacchetto in modo che la parte senza scritte sia rivolta verso di voi;
• è di 20 mm: non montare il tacchetto.

3. Fissare le staffe ed i tacchetti sul bordo fiancata mobile

tramite le viti “D”.

4. Fissare il forno al mobile tramite le viti e le rondelle in

• per l’incasso del forno, sia nel caso di inserimento sottotavolo (vedi figura) che a colonna, il mobile deve avere le seguenti dimensioni: 45 m

Collegamento elettrico

Montaggio del cavo di alimentazione

1. Aprire la morsettiera

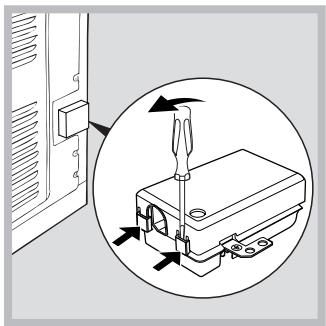

facendo leva con un cacciavite sulle linguette laterali del coperchio: tirare e aprire il coperchio (vedi figura). 5 mm. 567 mm. 595 mm. 45 m 575-585 mm. 23 mm.

I forni dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate nella targhetta caratteristiche posta sull’apparecchio (vedi sotto).

! Una volta incassato l’apparecchio non debbono essere possibili contatti con le parti elettriche. Le dichiarazioni di consumo indicate in targhetta caratteristiche sono state misurate con questo tipo di installazione.

Aerazione Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

2. Mettere in opera il cavo di

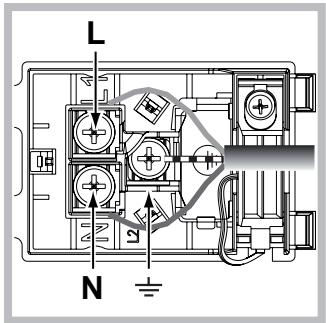

alimentazione: svitare la vite del serracavo e le tre viti dei contatti L-Ne poi fissare i cavetti sotto le teste delle viti rispettando i colori Blu (N) Marrone (L) Giallo-Verde (vedi figura).

nell’apposito fermacavo.

4. Chiudere il coperchio

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche (vedi a fianco). In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente (per esempio lo schienale del forno). ! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. TARGHETTA CARATTERISTICHE Dimensioni* larghezza cm 43,5 altezza cm 32,4 profondità cm 40,6 Volume* lt. 58 Dimensioni** larghezza cm 45,5 altezza cm 32,4 profondità cm 40,6 Volume** lt. 60 Collegamenti elettrici tensione a 220-230V~ o 220-240V~ 50Hz o 50/60Hz potenza massima assorbita 2800W Direttiva 2002/40/CE sull’etichetta dei forni elettrici. Norma EN 50304 Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche (vedi sotto);
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche (vedi sotto);
• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate. ENERGY LABEL Consumo energia convezione Naturale – funzione di riscaldamento: Tradizionale; Consumo energia dichiarazione Classe convezione Forzata funzione di riscaldamento: Pasticceria. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2012/19/CE e successive modificazioni. - 1275/2008 standby/off mode

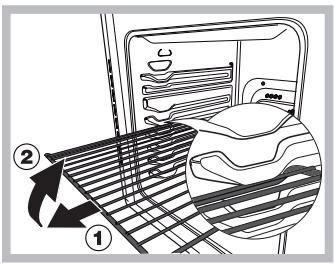

Avvio e utilizzo parte anteriore e tirarle. (2) ! A fine cottura la ventola rimane attiva finché il forno non è sufficientemente freddo. ATTENZIONE! Il forno è dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1) Per estrarre completamente le griglie è sufficiente, come indicato sul disegno, alzarle, prendendole dalla ! Alla prima accensione fare funzionare il forno a vuoto per almeno un’ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L’odore che si avverte è dovuto all’evaporazione delle sostanze usate per proteggere il forno. Impostare l’ora* Premere la manopola del PROGRAMMATORE e ruotarla in senso antiorario fino a impostare l’ora corrente.

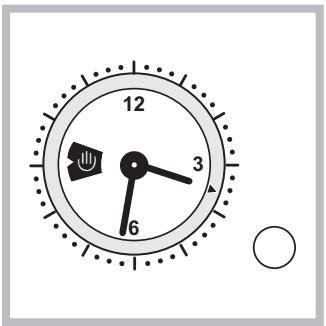

! L’impostazione dell’ora è possibile solo se il forno è collegato all’impianto elettrico. In caso di mancanza di corrente il P R O G R A M M ATO R E s i ferma: al ripristino della corrente è necessario regolare nuovamente l’ora. Luce del forno Si accende selezionando con la manopola PROGRAMMI. Rimane accesa quando si seleziona un programma di cottura. Utilizzare il timer di fine cottura*

1. Occorre anzitutto caricare la suoneria, ruotando la

manopola TIMER DI FINE COTTURA di un giro quasi completo in senso orario.

2. Tornando indietro in senso antiorario, impostare il

tempo desiderato facendo coincidere i minuti indicati sulla manopola TIMER DI FINE COTTURA con il riferimento fisso sul pannello di controllo.

3. A tempo scaduto emette un segnale acustico e spegne

4. Quando il forno è spento il timer di fine cottura può essere

usato come un normale contaminuti. ! Per utilizzare il forno in funzionamento manuale, escludendo cioè il timer di fine cottura, occorre ruotare la manopola TIMER DI FINE COTTURA fino al simbolo . Programmi Programmi di cottura ! Per tutti i programmi è impostabile una temperatura tra 60°C e MAX, tranne:

• BARBECUE (si consiglia di impostare solo su MAX); Avviare il forno

1. Selezionare il programma di cottura desiderato ruotando

la manopola PROGRAMMI.

2. Scegliere la temperatura ruotando la manopola

TERMOSTATO. Una lista con le cotture e le relative temperature consigliate è consultabile nella Tabella cottura (vedi Programmi).

3. La spia TERMOSTATO accesa indica la fase di

riscaldamento fino alla temperatura impostata.

4. Durante la cottura è sempre possibile:

- modificare il programma di cottura agendo sulla manopola PROGRAMMI; - modificare la temperatura agendo sulla manopola TERMOSTATO; - interrompere la cottura riportando la manopola PROGRAMMI in posizione “0”. ! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. ! Porre sempre i recipienti di cottura sulla griglia in dotazione. Ventilazione di raffreddamento Per ottenere una riduzione delle temperature esterne, alcuni modelli sono dotati di una ventola di raffreddamento. Questa genera un getto d’aria che esce tra il pannello di controllo e la porta del forno.

• GRATIN (si consiglia di non superare la temperatura di 200°C). Programma FORNO TRADIZIONALE Con questa cottura tradizionale è meglio utilizzare un solo ripiano: con più ripiani si ha una cattiva distribuzione della temperatura. Programma FORNO PASTICCERIA Questo programma è indicato per la cottura dei cibi delicati (ad es. dolci che necessitano di lievitazione) e preparazioni “mignon” su tre ripiani contemporaneamente. Programma FAST COOKING Questo programma è particolarmente indicato per cotture veloci di cibi preconfezionati (surgelati o precotti). I risultati migliori si ottengono utilizzando un solo ripiano. Programma MULTICOTTURA Poiché il calore è costante in tutto il forno, l’aria cuoce e rosola il cibo in modo uniforme. È possibile utilizzare fino a un massimo di due ripiani contemporaneamente.

• Presente solo su alcuni modelli.

Programma FORNO PIZZA Questa combinazione consente un rapido riscaldamento del forno. Nel caso si utilizzi più di un ripiano alla volta, è necessario cambiarli di posizione tra loro a metà cottura. Programma BARBECUE La temperatura elevata e diretta del grill è consigliata per gli alimenti che necessitano di un’alta temperatura superficiale. Effettuare le cotture con la porta del forno chiusa. Programma GRATIN Unisce all’irradiazione termica unidirezionale la circolazione forzata dell’aria all’interno del forno. Ciò impedisce la bruciatura superficiale degli alimenti aumentando il potere di penetrazione del calore. Effettuare le cotture con la porta del forno chiusa. Girarrosto* Per azionare il girarrosto (vedi figura) procedere come segue:

1. Mettere la leccarda in

2. Mettere il sostegno

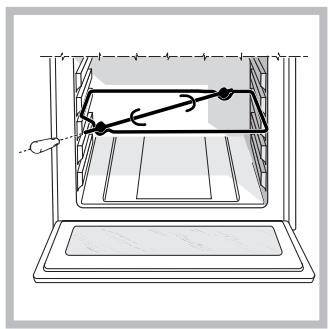

del girarrosto in posizione 3 e inserire lo sp i e d o nell’apposito foro posto sulla parete posteriore del forno;

3. Azionare il girarrosto

selezionando i programmi

Pianificare la cottura* Pianificare una durata con inizio immediato

1. Ruotare la manopola del PROGRAMMATORE in senso

antiorario fino a visualizzare sulla finestrella il tempo di durata cottura desiderato.

2. Tirare la manopola del PROGRAMMATORE e ruotarla

in senso antiorario fino a portare l’indice mobile in corrispondenza dell’ora corrente. A fine operazione si avverte uno scatto.

3. Selezionare il programma di cottura desiderato con

la manopola PROGRAMMI. Il forno si accende subito e funziona per il tempo di durata cottura impostato.

4. A tempo scaduto viene emesso un segnale acustico.Per

interromperlo ruotare la manopola del PROGRAMMATORE in senso antiorario fino a visualizzare sulla finestrella il simbolo “ ”.

5. Portare la manopola PROGRAMMI in posizione “0”.

• Esempio: sono le ore 9:00 e viene pianificata una durata di 1 ora e 15 minuti. Il programma si arresta automaticamente alle 10:15. Pianificare una durata con inizio ritardato

1. Ruotare la manopola del PROGRAMMATORE in senso

antiorario fino a visualizzare sulla finestrella il tempo di durata cottura desiderato.

• Presente solo su alcuni modelli.

2. Tirare la manopola del PROGRAMMATORE e ruotarla

in senso antiorario fino a portare l’indice mobile in corrispondenza dell’ora di inizio cottura voluta.

3. Selezionare il programma di cottura desiderato con la

manopola PROGRAMMI. Il forno si accenderà all’ora di inizio impostata e funzionerà per il tempo di durata cottura impostato.

4. A tempo scaduto viene emesso un segnale acustico.Per

interromperlo ruotare la manopola del PROGRAMMATORE in senso antiorario fino a visualizzare sulla finestrella il simbolo “ ”.

5. Portare la manopola PROGRAMMI in posizione “0”.

• Esempio: sono le ore 9:00, viene pianificata una durata di 1 ora e 15 minuti e si impostano le 11:00 come ora di inizio. Il programma inizia automaticamente alle 11:00 e dura fino alle 12:15. ! Per annullare una pianificazione ruotare la manopola del PROGRAMMATORE in senso antiorario fino a visualizzare sulla finestrella il simbolo “ ”. Consigli pratici di cottura ! Nelle cotture ventilate non utilizzare le posizioni 1 e 5: sono investite direttamente dall’aria calda che potrebbe provocare bruciature sui cibi delicati. ! Nelle cotture BARBECUE e GRATIN, in particolare se praticate col girarrosto, disporre la leccarda in posizione 2 per raccogliere i residui di cottura (sughi e/o grassi). MULTILIVELLO
• Utilizzare le posizioni 2 e 4, mettendo alla 2 i cibi che richiedono maggior calore.
• Disporre la leccarda in basso e la griglia in alto. BARBECUE
• Inserire la griglia in posizione 3 o 4, disporre gli alimenti al centro della griglia.
• Si consiglia di impostare il livello di energia al massimo. Non allarmarsi se la resistenza superiore non resta costantemente accesa: il suo funzionamento è controllato da un termostato. FORNO PIZZA
• Utilizzare una teglia in alluminio leggero, appoggiandola sulla griglia in dotazione. Con la leccarda si allungano i tempi di cottura e difficilmente si ottiene una pizza croccante.
• Nel caso di pizze molto farcite è consigliabile inserire la mozzarella a metà cottura. Tabella cottura Programmi Alimenti Peso (Kg) Posizione dei ripiani guide guide standard scorrevoli

20-25 Cibi Freschi Biscotti (di frolla) Plum-cake Salatini di sfoglia al formaggio 0,3 0,6 0,2

15-20 20-25 Sgombri Sogliole e seppie Spiedini di calamari e gamberi Filetto di merluzzo Verdure alla griglia Bistecca di vitello Salsicce Hamburger Toast (o pane tostato) Pollo allo spiedo con girarrosto (ove presente) Agnello allo spiedo con girarrosto (ove presente)

60-75 70-80 40-45 Crostate Torta di frutta Plum-cake Cake piccoli su 2 ripiani Pan di spagna Bignè su 3 ripiani Biscotti su 3 ripiani Crêpes farcite Meringhe su 3 ripiani Salatini di sfoglia al formaggio Surgelati Pizza Misto zucchine e gamberi in pastella Torta rustica di spinaci Panzerotti Lasagne Panetti dorati Fast cooking Bocconcini di pollo Multicottura Pizza su 2 ripiani Crostate su 2 ripiani/torte su 2 ripiani Pan di spagna su 2 ripiani (su leccarda) Pollo arrosto + patate Agnello Sgombro Lasagne Bignè su 2 ripiani Biscotti su 2 ripiani Salatini di sfoglia al formaggio su 2 ripiani Torte salate Forno Pizza Pizza Focacce Barbecue Gratin Durata cottura (minuti) 1,5 1,5

Anatra Pollo Arrosto di vitello o manzo Forno Arrosto di maiale Tradizionale Biscotti (di frolla) Crostate Forno Pasticceria Preriscaldamento Temperatura consigliata (°C) 1+1

• I tempi di cottura sono indicativi e possono essere modificati in base ai proprio gusti personali. I tempi di preriscaldamento del forno sono preimpostati e non modificabili manualmente.

Precauzioni e consigli ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l’apparecchio servirsi sempre delle apposite maniglie poste sui fianchi del forno.
• Non toccare l’apparecchio a piedi nudi o le mani o i piedi bagnati o umidi.
• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Durante l’uso dell’apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Impugnare la maniglia di apertura della porta al centro: ai lati potrebbe essere calda.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non rivestire il fondo del forno con fogli di alluminio.
• Non riporre materiale infiammabile nel forno: se l’apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando l’apparecchio non è utilizzato.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).
• Non appoggiare oggetti sulla porta del forno aperta.
• Evitare che i bambini giochino con l’apparecchio.
• Non è previsto che l’apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.
• L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. Le opzioni di programmazione dei programmi, in particolar modo la “cottura ritardata” (vedi Programmi), permettono di organizzarsi in tal senso.
• Si raccomanda di effettuare sempre le cotture al BARBECUE e GRATIN a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore. Manutenzione e cura Escludere la corrente elettrica Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica. Pulire l’apparecchio

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida, e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Si consiglia di sciacquare abbondantemente e di asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• L’interno del forno va pulito preferibilmente ogni volta dopo l’uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie ad eccezione delle guide scorrevoli.
• Si consiglia di non spruzzare detergenti direttamente sulla zona comandi ma di utilizzare una spugnetta. ! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio. Pulire la porta Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro. Montaggio del Kit Guide Scorrevoli*

Per una pulizia più accurata è possibile smontare la porta del forno:

Per montare le guide scorrevoli:

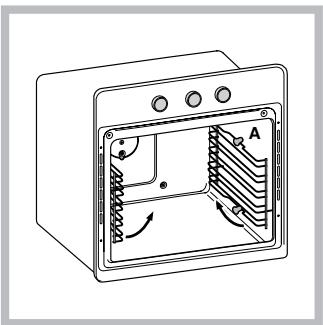

1. Togliere i due telai

estraendoli dai distanzieri A (vedi figura).

1. aprire completamente la porta

(vedi figura); Guida sinistra

2. alzare e ruotare le levette poste

sulle due cerniere (vedi figura);

3. afferrare la porta ai due lati

esterni, richiudendola lentamente ma non del tutto. Poi tirare la porta verso di sé estraendola dalla sua sede (vedi figura). Rimontare la porta seguendo il procedimento in senso contrario. Guida destra

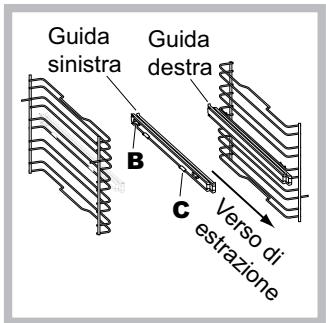

2. Scegliere il ripiano in cui

inserire la guida scorrevole. Facendo attenzione al verso di estrazione della guida stessa, posizionare sul telaio prima l’incastro B e poi l’incastro C.

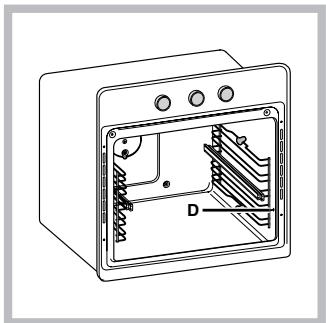

3. Fissare i due telai con le

guide montate negli appositi fori posti sulle pareti del forno (vedi figura). I fori per il telaio sinistro sono posizionati in alto, mentre i fori per quello destro sono in basso.

4. Infine incastrare i telai sui

distanzieri A. ! Non inserire le guide scorrevoli alla posizione 5. Controllare le guarnizioni Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza più vicino (vedi Assistenza). È consigliabile non usare il forno fino all’avvenuta riparazione. Sostituire la lampadina Per sostituire la lampadina di illuminazione del forno:

1. Svitare il coperchio in

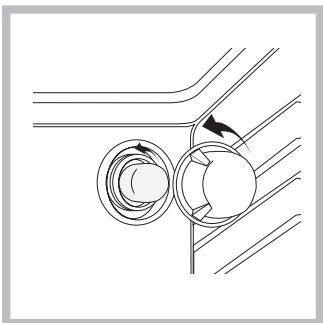

vetro del portalampada.

2. Svitare la lampadina e

sostituirla con una analoga: potenza 25 W, attacco E 14.

3. Rimontare il coperchio

(vedi figura). ! Non utilizzare la lampada forno per e come illuminazione di ambienti.

• Presente solo su alcuni modelli.
