Tipo di prodotto	Frigorifero-congelatore
Marca	Indesit
Modelli	LI70 FF1 W, LI70 FF1 X
Dimensioni (A x L x P)	Circa 180 x 60 x 65 cm (stima basata sulla classe)
Peso netto	Circa 55 kg (stima)
Alimentazione elettrica	220-240 V ~ 50 Hz
Classe climatica	Classe 5 (temperatura ambiente fino a 43°C)
Capacità netta frigorifero	Circa 213 L (secondo etichetta)
Capacità netta congelatore	Circa 90 L (secondo etichetta)
Capacità di congelamento	2,0 kg/24h
Autonomia in caso di blackout	Circa 12-18 ore
Refrigerante	R600a (62 g)
Regolazione temperatura	Manopola termostato con modalità ECO e OFF
Funzioni speciali	Super Freeze, AIR system, Flexi Use Box, Rivelatore di blackout, Illuminazione LED
Reversibilità porte	Sì (procedura descritta nel manuale)
Pulizia e manutenzione	Acqua tiepida + bicarbonato o sapone neutro; non utilizzare solventi abrasivi
Sostituzione lampadina	Lampadina standard (LED sostituibile da servizio tecnico)
Sicurezza	Spegnimento automatico in caso di guasto, protezione bambini (non specificato), messa a terra obbligatoria
Ricambi e riparabilità	Ricambi originali disponibili tramite centro assistenza autorizzato
Informazioni generali	Prodotto in Polonia, Garanzia secondo condizioni legali

Domande frequenti - LI70 FF1 W - LI70 FF1 X INDESIT

Come regolare la temperatura del frigorifero?

Ruota la manopola del termostato all'interno del frigorifero. La posizione ECO è consigliata per un uso normale. Per più freddo, ruota verso il simbolo ❄️ (più freddo). Per spegnere, imposta su OFF.

Cosa fare se la spia interna non si accende?

Controlla che la spina sia ben inserita e che la presa sia sotto tensione. Se il problema persiste, verifica la posizione della manopola di regolazione temperatura (non deve essere su OFF). Se necessario, sostituisci la lampadina (vedi manuale).

Come pulire l'interno del frigorifero?

Pulisci con una spugna imbevuta di acqua tiepida con aggiunta di bicarbonato di sodio o sapone neutro. Non usare solventi, candeggina o ammoniaca. Risciacqua e asciuga accuratamente.

Perché il motore funziona continuamente?

Può essere dovuto a una porta non chiusa bene, aperture troppo frequenti, temperatura ambiente elevata, o introduzione di cibi caldi. Assicurati che le guarnizioni siano in buono stato e che l'apparecchio non sia troppo carico.

Come invertire il senso di apertura delle porte?

Il manuale descrive la procedura di reversibilità delle porte. Avrai bisogno di utensili e seguire i passaggi: smontare le cerniere, invertire le maniglie e rimontare. Si consiglia di contattare un tecnico autorizzato se necessario.

Cosa significa la spia 'OK' nel frigorifero?

L'indicatore di temperatura mostra OK quando la zona più fredda è alla temperatura corretta. Se il messaggio non appare, attendi 10 ore dopo aver regolato la temperatura più fredda, poi ricontrolla.

Come usare la funzione Super Freeze?

Attiva la funzione SUPER FREEZE 24 ore prima di introdurre cibi freschi da congelare. Dopo l'introduzione, riattiva la funzione; si disattiva automaticamente dopo 24 ore.

Perché c'è brina nel congelatore?

Formazione normale dovuta all'umidità. Sbrina l'apparecchio quando lo strato di ghiaccio supera 3 mm. Segui le istruzioni di manutenzione: scollega, lascia la porta aperta e pulisci dopo lo sbrinamento.

L'apparecchio produce un rumore di gas, è normale?

Sì, un leggero rumore di gas refrigerante (anche a compressore fermo) è del tutto normale. Se il rumore diventa forte o insolito, verifica che l'apparecchio sia in bolla e che non vibri contro mobili.

Cosa fare in caso di blackout?

Non aprire la porta del congelatore. Gli alimenti congelati si conservano per circa 12-18 ore. Il rivelatore di blackout (se presente) indica se la temperatura è aumentata troppo. Consulta il manuale per interpretare i liquidi testimone.

MANUALE UTENTE LI70 FF1 W - LI70 FF1 X INDESIT

Istruzioni per l'uso

COMBINATO FRIGORIFERO/CONGELATORE

Sommario

Istruzioni per l'uso, 1

Assistenza, 3

Descrizione dell'apparecchio, 6

Descrizione dell'apparecchio, 11

Reversibilità apertura porte, 52

Installazione, 16

Avvio e utilizzo, 17

Manutenzione e cura, 18

Precauzioni e consigli, 19

Anomalie e rimedi, 19

DE

Deutsch

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Comunicare:

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.indesit.com.

GB

Assistance

Descrizione dell'apparecchio

Vista d'insieme

Le istruzioni sull'uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell'apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

1 PIEDINO di regolazione
2 Vano CONSERVAZIONE
3 Vano CONGELAMENTO e CONSERVAZIONE*
4 Cassetto FRUTTA e VERDURA *
5 Contenitore FLEXI USE BOX*
6 Manopola REGOLAZIONE DELLA TEMPERATURA
7 WINE RACK*
8 RIPIANO
9 LAMPADINA (vedi Manutenzione)
10 AIR*
11 Balconcino estraibile PORTAOGGETTI CON COPERCHIO *
12 Balconcino estraibile PORTAOGGETTI *
13 Balconcino BOTTIGLIE
14 BLACK OUT SENSOR*

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.

GB

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

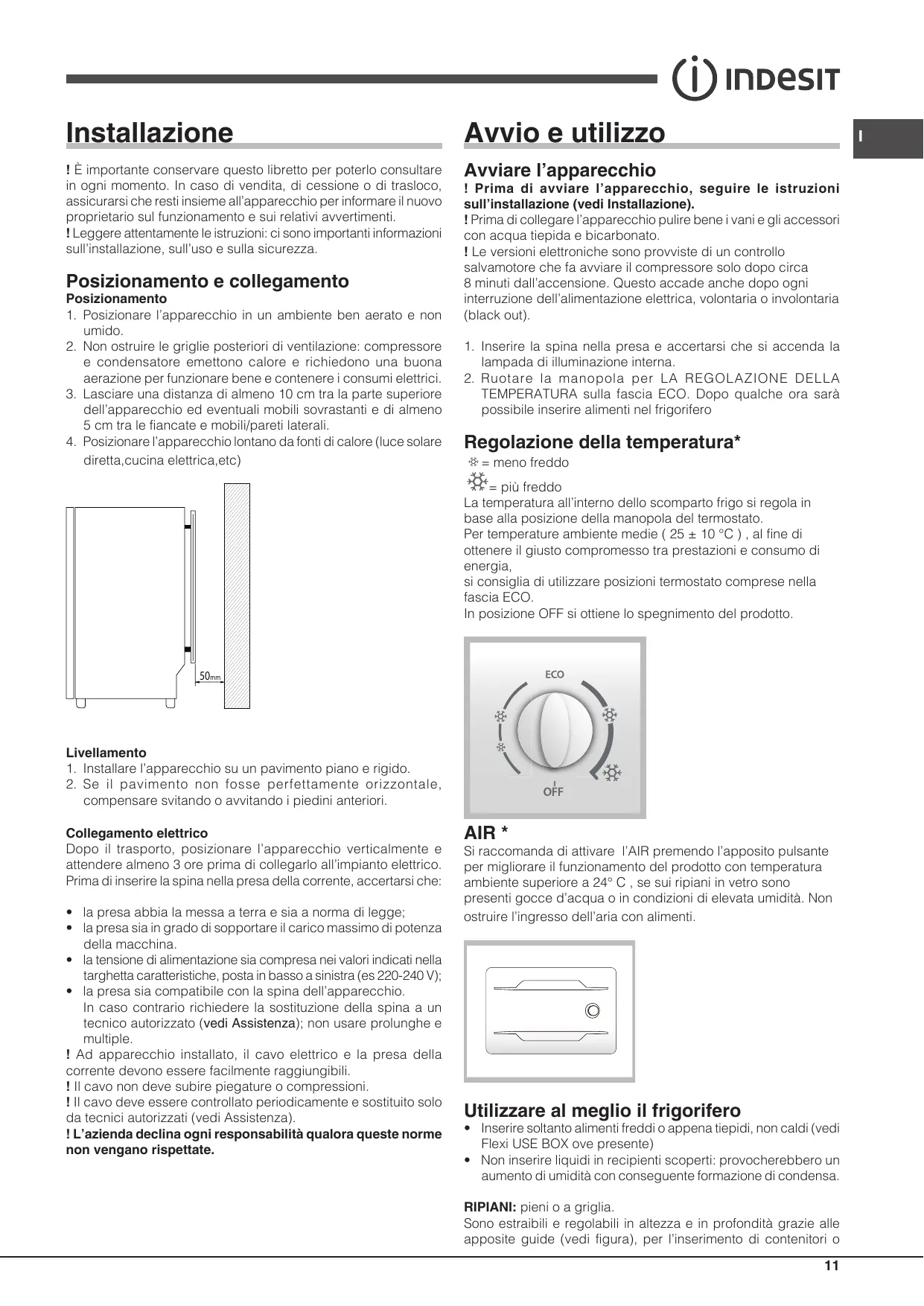

Posizionamento e collegamento

Posizionamento

1. Posizionare l'apparecchio in un ambiente ben aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte superiore dell'apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Posizionare l'apparecchio lontano da fonti di calore (luce solare diretta, cucina elettrica, etc)

1. Installare l'apparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l'apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all'impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina.
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Avvio e utilizzo

Avviare l'apparecchio

! Prima di avviare l'apparecchio, seguire le istruzioni sull'installazione (vedi Installazione).
! Prima di collegare l'apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
! Le versioni elettroniche sono provviste di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall'accensione. Questo accade anche dopo ogni interruzione dell'alimentazione elettrica, volontaria o involontaria (black out).

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla fascia ECO. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero

Regolazione della temperatura\*

☀️ = meno freddo

La temperatura all'interno dello scomparto frigo si regola in base alla posizione della manopola del termostato.

Per temperature ambiente medie (25 ± 10 °C), al fine di ottenere il giusto compromesso tra prestazioni e consumo di energia,

si consiglia di utilizzare posizioni termostato comprese nella fascia ECO.

In posizione OFF si ottiene lo spegnimento del prodotto.

ECO OFF

AIR \*

Si raccomanda di attivare l'AIR premendo l'apposito pulsante per migliorare il funzionamento del prodotto con temperatura ambiente superiore a 24°C, se sui ripiani in vetro sono presenti gocce d'acqua o in condizioni di elevata umidità. Non ostruire l'ingresso dell'aria con alimenti.

Utilizzare al meglio il frigorifero

• Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Flexi USE BOX ove presente)
• Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

RIPIANI: pieni o a griglia.

Sono estraibili e regolabili in altezza e in profondità grazie alle apposite guide (vedi figura), per l'inserimento di contenitori o

alimenti di notevole dimensione. Per regolare l'altezza non è necessario estrarre completamente il ripiano.

1 2 3

Contenitore FLEXI USE BOX\*

È il nuovo contenitore che offre la massima flessibilità per la conservazione ottimale dei cibi.

Se collocato nella parte “bassa” del vano frigo, sopra la verduriera,(posizione A2) diventa CHILLER, garantendo una temperatura prossima agli 0° C, ideale per:

• la conservazione di carne, pesce e tutti gli alimenti delicati;
• il raffreddamento rapido di cibi caldi;
• lo scongelamento a bassa temperatura ( inibisce la proliferazione di microrganismi).

La temperatura 0°C si ottiene in condizioni normative, quando la temperatura del vano frigo è all'incirca di 4°C.

Diminuendo la temperatura del frigo si abbassa anche la temperatura del vano CHILLER.

Se collocato nella parte “superiore” del vano frigo (posizione A1) è idoneo alla conservazione di frutta e verdura, offrendo pertanto la possibilità di avere una seconda verduriera.

A1 B A2

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull'indicatore risulti ben evidente OK (vedi figura).

1. Se non compare la scritta OK significa che la temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.
2. Controllare nuovamente l'indicatore: se necessario, procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l'indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
• Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemi nel vano inferiore CONGELAMENTO e CONSERVAZIONE che garantisce la migliore velocità di congelamento
  • Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
• La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: 2 Kg/24h)

! Per evitare di ostacolare la circolazione dell'aria all'interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione.

! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa12-18 ore.
! Al fine di ottenere uno spazio maggiore nel congelatore, potete togliere gli eventuali cassetti (e flap ove presenti) dalle loro sedi, sistemando gli alimenti direttamente sui ripiani in dotazione.

BLACK OUT SENSOR\*

Alla prima accensione del frigorifero, il black out sensor deve essere in questa posizione.

A1 A2

24 ore più tardi, ruotare il black out sensor di 180 °.

Il vostro cibo sarà sicuro fino a quando i liquidi sono come nella figura seguente.

* Variabili per numero e/o per posizione, presente solo in alcuni modelli.

Se uno o entrambi i liquidi si sono sciolti, questa è un'indicazione di aumento della temperatura nel congelatore.

Anche lo scioglimento parziale di uno dei due liquidi, può essere indicativo di un aumento anomalo della temperatura interna Se si scioglie il liquido A1 il cibo deve essere consumato in una settimana.

Se si scioglie il liquido A2 il cibo deve essere buttato via.

A1

A2

- Non lasciare aperta la porta per un lungo periodo di tempo. Chiudere correttamente la porta del congelatore in quanto il rivelatore black out sensor può dare l'allarme sbagliato.

Caricare o scaricare il congelatore il più velocemente possibile per evitare interventi del rivelatore black out sensor.

Lasciando la porta aperta per un lungo periodo di tempo i liquidi si possono sciogliere sul rivelatore black out sensor, ma il cibo nel congelatore può essere ancora in buone condizioni.

- Controllare lo stato dei liquidi solo in presenza di energia elettrica Il congelatore è in grado di mantenere i cibi congelati correttamente per xx ore (a seconda della temperatura esterna) in caso di black-out. Se il frigorifero è in condizioni di black-out per un periodo più breve, si consiglia di non aprire le porte e aspettare.

- Disporre il cibo caldo sul retro del vano congelatore.

Il cibo caldo che si trova vicino al rilevatore di black out sensor può sciogliere i liquidi e causare interventi intempestivi.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione ● (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire l'apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
• Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
  * Variabili per numero e/o per posizione, presente solo in alcuni modelli.

- Il retro dell'apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell'aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

• L'apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
• Nel caso si voglia spegnere l'apparecchio per un lungo periodo, pulire l'interno e lasciare le porte aperte

Sostituire la luce led\*

L'illuminazione led, grazie alla potente luce diffusa, permette una chiara visione di ogni alimento. Nel caso sia necessario sostituire la luce led, rivolgersi al servizio di Assistenza Tecnica.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione.

1 2

Precauzioni e consigli

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/EC del 12/12/2006 (Bassa Tensione) e successive modificazioni;

- 2004/108 EC del 15/12/2004 (Compatibilità Elettromagnetica) e successive modificazioni.

- 2012/19

Sicurezza generale

- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.

• L'apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare l'apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
• Non toccare le parti interne raffreddanti: c'è pericolo di ustionarsi o ferirsi.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione ● (apparecchio spento) per eliminare ogni contatto elettrico.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non utilizzare, all'interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.
  • Non mettere in bocca cubetti appena estratti dal congelatore.
• Questo apparecchio non è da intendersi adatto all'uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochi con l'apparecchio.
  • Gli imballaggi non sono giocattoli per bambini.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchia-ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo-mestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di "piccolissime dimensioni" (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Installare l'apparecchio in un ambiente fresco e ben aerato, proteggerlo dall'esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
• Per introdurre o estrarre gli alimenti, aprire le porte dell'apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.
• Non riempire con troppi alimenti l'apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
• Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
• Sbrinare l'apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile

la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

La lampada di illuminazione interna non si accende.

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.
• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

Il motore non parte.

- L'apparecchio è dotato di un controllo salvamotore (vedi Avvio e Utilizzo).

Il frigorifero e il congelatore raffreddano poco.

• Le porte non chiudono bene o le guarnizioni sono rovinate.
  • Le porte vengono aperte molto spesso.
• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

Nel frigorifero gli alimenti si gelano.

- La manopola per la LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.
• La temperatura dell'ambiente esterno è molto alta.

L'apparecchio emette molto rumore.

• L'apparecchio non è stato installato ben in piano (vedi Installazione).
• L'apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

- Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto.

Installation
