MANUALE UTENTE AR650 MKII TEAC

MANUALE DI ISTRUZIONI

HANDLEIDING

TEAC
INTEGRATED STEREO AMPLIFIER A-R630
PHONES

TAPE 2 MONITOR O

TAPE 1/CD-R TUNER O
MUTING 0

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

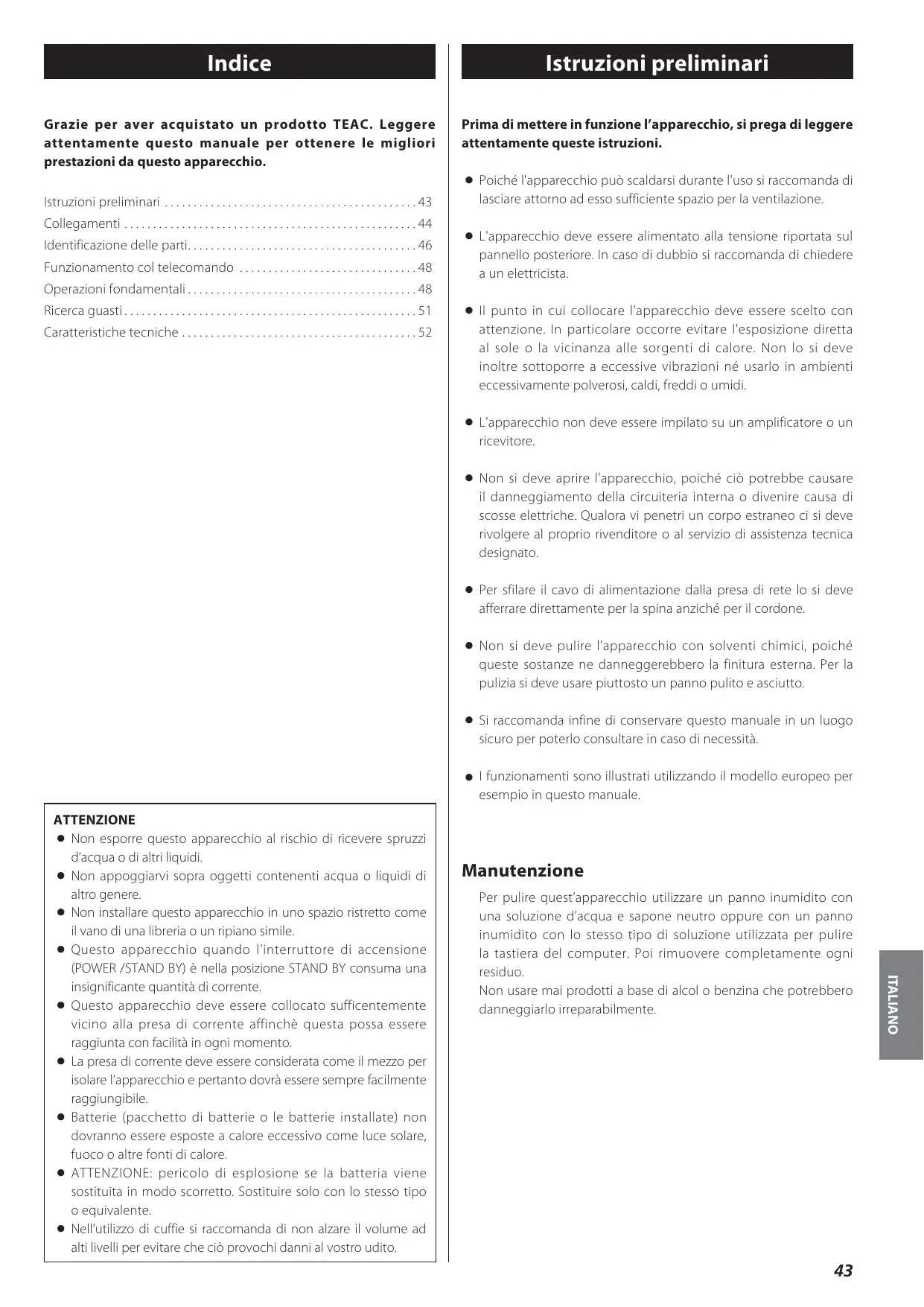

Grazie per aver acquistato un prodotto TEAC. Leggere attendamente quello manuale per ottenere le migliorari prestazioni da quello appearecchio.

Istruzioni preliminari 43

Collegamenti 44

Identificazione delle parti. 46

Funzionamento col telecomando 48

Operazioni fondamentali 48

Ricerca guasti. 51

Caratteristiche tecniche 52

ATTENZIONE

• Non esporre quello apparecchio al rischio di ricevere spruzzi d'acqua o di altri liquidi.
• Non appoggiarvi sopra oggetti contenti acqua o liquidi di altri genere.
• Non installment quello appearecchio in uno spazio ristretto come il vano di una libreria o un ripiano simile.
• Questo apparecchio quando l'interruttore di accensione (POWER /STAND BY) è nella posizione STAND BY consuma una insignificante quantità di corrente.
• Questo apparecchio deve essere collocato sufficientemente vicino alla presa di corrente affinchè esta possa essere raggiunta confacilityinogni momento.
• La presa di corrente deve essere considerata come il mezzo per isolare l'apparecchio e pertanto dovrè essere sempre fácilmente raggiungibile.
• Batterie (pacchetto di batterie o le batterie installate) non dovranno essere esposte a calore eccessivo come luce solare, fuoco o altre fonti di calore.
• ATTENZIONE: pericolo di esplosione se la batteria viene sostituita in modo scorretto. Sostituire solo con lo stesso tipo o equivalente.
• Nell'utilizzato di cuffie si raccomanda di non alzare il volume ad alto livelli per evitare che ciò provochi danni al vostro udito.

Istruzioni preliminari

Prima di mettere in funzione l'apparecchio, si prega di leggere attendamente queste istruzioni.

• Poiché l'apparecchio può scaldarsi durante l'uso si raccomanda di lasciare attorno adesso sufficiente spazio per la ventilazione.
• L'apparecchio deve essere alimentato alla tensione riportata sul pannello posteriore. In caso di dubbio si raccomanda di chiedere a un elettricista.
• Il punto in cui collocate l'apparecchio deve essere scelto con attenzione. In particolare occorre evitare l'esposizione diretta al sole o la vicinanza alle sorgenti di calore. Non lo si deve inoltre soppore a eccessive vibrazioni né uso in ambienti eccessamente polverosi, caldi, freddi o umidi.
• L'apparecchio non deve essere impilato su un amplificatore o un ricevitore.
• Non si deve aprire l'apparecchio, poiché ciò potrebbe causare il danneggiamento della circuiteria interna o divinire causa di scosse elettriche. Qualora vi penetruti un corpo estraneo ci si deve rivolgere al proprio rivenditore o al servizio di assistenza tecnia designato.
• Per sfilare il cavo di alimentazione alla presa di rete lo si deve afferrare direttamente per la spina anziché per il cordone.
• Non si deve pulire l'apparecchio con solventi chimici, poiché cette sostenze ne danneggerebbero la finitura esterna. Per la pulizia si deve usare piuttosto un panno pulito e asciutto.
• Si raccomanda infine di conservare quello manuale in un luogosicuro per poterlo consultare in caso di necessità.
• I funzionamenti sono illustrati utilizzando il modello europeo per esempio in quello manuale.

Manutenzione

Per pulire quest'apparecchio utilizzato un panno inumidito con una soluzione d'acqua e sapone neutro oppure con un panno inumidito con lo stesso tipo di soluzione utilizzata per pulire la tastiera del computer. Poi rimuovere completamente agli residuo.

Non usare mai prodotti a base di alco benzina che potrebbero danneggiarlo irreparabilmente.

ATTENZIONE:

• Prima di eseguire i collegamenti, spegnete tutti gli apparecchi.
• Leggete le istruzioni relative a ciascun componente che intendete utilizzato con但这a unità.
• Accertatevi quindi di inseire saldamente nella presa di rete le relative spine. Al fine di prevenir ronzii e rumore, evitate di raggruppare i cavi dei segnali di interconnessione con quello di alimentazione o con i cavi degli altoparlanti.

PHONO Giradischi

TUNER Sintonizzatore (T-R650/T-R650DAB)

CD Lettore di CD (CD-P650)

DVR/VCR Videoregistratore, ecc.

AUX1/AUX2 Componenti audio

TAPE1/CD-R Registratore a Cassette, Registratore CD, ecc.

TAPE2 Registratore a Cassette, Registratore CD, ecc.

A Connettori phono e presa di terra

Collegare i connettori tipo RCA del giradischiagli ingressi phono. Eseguite i collegamenti nel seguente modo:

spinotto bianco presa bianca (L: canale sinistro)

spinotto rosso presa rossa (R: canale destro)

Collegare il cavetto di messa a terra del giradischi con il connettore sul pannello posteriori (SIGNAL GROUND).

B Connettori AUDIO IN/OUT

Servono per l'ingresso/uscita del segnale audio analogico a 2 canali. Per il collegamento usare cavi tipo RCA disponibili in commercio.

Eseguite i collegamenti nel seguente modo:

spinotto bianco presa bianca (L: canale sinistro)

spinotto rosso presa rossa (R: canale destro)

• Accertatevi quindi di inseire saldamente nella presa di rete le relative spine. Al fine di prevenire ronzii e rumore, evitate di raggruppare i cavi dei segnali di interconnessione con quello di alimentazione CA o con i cavi degli altoparlanti.

Presa REMOTE CONTROL

Se disponete del sintonizzatore TEAC modello T-R650, T-R650DAB o CD-P650 collegiate la presa REMOTE CONTROL (A o B) di quello appearechio per mezzo del cavo del telecomando (fornito con il modello T-R650, T-R650DAB o CD-P650).

Presa di corrente (Commutata)

Questa presa è attiva solo quando l'apparecchio è acceso.

Attenzione:

Accertarsi che la corrente totale assorbita da tutti gli apparecchi collegati a但这a presa non superi 100 watt o 500mA

E Collegamento dei diffusori

Attenzione:

Per evitare che l'uscita improvisa di un segnale ad altissimo livello danneggi i diffusori, ricordarsi sempre di togliere l'alimentazione prima di effettuare quello collegamento.

• Verificare l'impedenza dei diffusori utilizzati. Seutilizzerete除去 una coppi di diffusori non fa differenza se collegata ai terminali A o B (speaker A o speaker B) verificate che l'impedenza di questa sua compresa tra i 4 ed i 16 ohm. Se inceve prevedete di utilizzato due coppi di diffusori simultaneamente verificate che la loro impedenza sa compresa tra 8 e 16 ohm.
• I terminali neri, contrassegnati , hanno polarità negativa. Di solito, l'estremità positiva del cavo di un diffusore è appositamente contrassegnata, o di colore diverso, per poterla distinguere dall'estremità negativa. Inserire perché l'estremità contrassegnata nel terminale e quella sulla contrassegno nel terminale nero .

ATTENZIONE:

Le parti metalliche dei due fili non devono toccarsi, per non provocare un cortocircuito, con relativo danneggiamento degli stadi finali di amplificazione.

Per effettuare il collegamento

Diffusori A, B

1. Ruotare in senso antiorario il cappellotto del connettore per allentarlo.
2. Inserire a fondo il filo nel connettore e ruotare in senso orario il cappellotto per renderere ben saldo il collegamento.

• Accertatevi che soltanto la parte di cavo priva della guaina venga insertita tutto il terminale e accertatevianche che il cavo sia ben fissato tirandolo leggermente.

F Cavo d'alimentazione

Dopo aver eseguito tutti i collegamenti necessari, insere la spina del cavo d'alimentazione in una presa di rete.

• Accertarsi che il cavo d'alimentazione venga inserto in una presa che eroghi la corretta tensione.
• Per inserire od estrarre il cavo d'alimentazione afferrarlo sempre per la spina.

A Sensore Remote

Per azionare il sistema a distance, punctare sempre il telecomando verso quello sensore.

B POWER

Questo interrupttre commuta l'apparecchio alla condizione di standby a quella di spegnimento.

C STANDBY/ON

Quando l'interrottore POWER è premuto, premendo il tasting STANDBY/ON l'apparecchio si accende o commuta nella condizione di standby.

Quando l'amplificatore è in condizione di standby, l'indicatore Standby rimane acceso; quando entra in funzione, l'indicatore Standby si spegne.

D INPUT SELECTOR

Ruotare esta manopola (o premere i tasti INPUT SELECTOR sul telecomando) per selezionare una sorgente d'ingresso.

Uno degli indicatori si accendeindicando la sorgente selezionata.

TAPE 2 MONITOR

Volendo selezionare la sorgente collegataagli ingressi TAPE 2, premere il tasto TAPE 2 MONITOR:diventaosi attiva la funzione d'ascolto del nastro. L'indicatore "TAPE MONITOR" si accende.

Per disattivare esta funzione, premere ancora il tasto TAPE 2 MONITOR.

F MUTING

Esclude temporaneamente il segnale audio.

Durante il silenziamo t'indicatore MUTING lampeggia.

VOLUME

Ruotare esta manopola (o premere i tasti VOLUME del telecomando) per regolare il volume audio.

Presa per il microfono (MIC) e controllo del livello relativo (MIC LEVEL)

Con il microfono inserito in questa presa, il suono percepitoattraverso il microfono viene udito insieme al suono della sorgente selezionatatramite il selettore di ingresso INPUT SELECTOR. Se è necessario il missaggio con il microfono, inseire il microfono stesso nella presa MIC e regolarne il livello di ingresso per mezzo del lavoro MIC LEVEL.

LOUDNESS

Premere quello tasto per aumentare la resa dei toni bassi durante l'ascolto a bassi volumi.

J BALANCE

Questa manopola permette di regolare il bilanciamento dei diffusori.

Di norma, dovrebbe rinanere in posizione centrale.

K SOURCE DIRECT

Premendo quello tasto si insertisce o si disinserisce esta funzione. Quando quella funzione è inserita, il tasto si illumina e si puòosi ascoltare la musica escludendo i controlli dei toni alti e bassi.

TREBLE

Questa manopola permette di regolare il livello delle alte Frequenze.

M BASS

Questa manopola permette di regolare il livello delle basse frequenze.

N SPEAKERS

Questo tasto attiva od esclude il funzionamento dei diffusori.

ON: il suono esce dai diffusori.

OFF : nessun suono viene emesso dai diffusori.

0 PHONES

Quando si desidera un ascolto "privato", insere qui la spina della cuffia; regolare poi il volume con la manopola VOLUME.

Telecomando

Quando azionando lalettore di CD (CD-P650) o il sintonizzatore (T-R650/T-R650DAB) che usa il telecomando, selezioni una sorgente che usa i tasti INPUT SELECTOR ( D ) del telecomando.

aON

Quando è premuto l'interruttore POWER dell'amplificatore con quello tasto è possibile accendere o spagnere l'apparecchio che avete collegatotramite il cavo del telecomando.

b STANDBY

Quando è premuto l'interruttore POWER dell'amplificatore con quello tasto è possible commutare in stand by l'apparecchio che avete collegatotramite il cavo del telecomando.

Altri tasti sono utilizzati per il funzionamento di TEAC's CD-P650, T-R650 e T-R650DAB.

Nota:

Per amplificare la spiegazione, queste descrizioni riportano i nomi di tasti e controlli situati sul pannello frontale dell'apparecchio, perché nessun riferimento all'uso del telecomando.

Funzionamento col telecomando

Questo amplificatore comeanche altri componenti Teac che hanno serigrafato il marchio IRR(UR) sul pannello frontale possono essere comandati tramite il telecomando del tipo UR in dotazione ai medesimi.

Quando si desidera utilizzato il telecommando ricordarsi di puntolro versusi il sensore (Remote Sensor) situato sul pannello frontale dell'apparecchio.

• Anche se il telecomando viene utilizzato da una distance corretta, il lavoro a distance potrebbe essere impossibile se vi sono degli ostacoli frapposti tra il telecomando e l'apparecchio.
• Se il telecomando viene utilizzato in prossimità di altri apparecchi che generano raggi infrarossi oppure se altri telecomandi utilizzanti raggi infrarossi vengono utilizzati in prossimità dell'apparecchio,esso potrebbe funzionare in modo scorretto.Per lo stesso motivoanche gli altri apparecchi potrebbero funzionare in modo scorretto.

Installazione batterie

1. Rimuovere il coperchio del vano batterie.
2. Inserire due batterie "AAA" (R03 o UM-4). Accertarsi che le batterie siano inserte con i poli positivo e negativo nelle posizioni corrente.
3. Chiudere il coperchio fino a sentire uno scatto.

Sostituzione delle batterie

Se l'efficacia del telecomando diminuisce tanto da richiedere che vi avviciinate molto all'apparecchio, significa che le batterie si stanno scaricando. In quello caso ambedue le batterie vanno sostituite con altre nuove dello stesso tipo.

Precauzioni relative alle batterie

• Accertatevi di insere le batterie con le corrette polarità.
• Usate batterie dello stesso tipo. Non usate batterie di tipo diverso insieme.
• Possono essere usate via batterie normali che ricaricabili. Leggere sempre le precauzioni relative al loro uso sulle rispettive etichette.
• Se prevedete di non usare il telecomando per un lungo periodo (per altri un mese), togliete le batterie dal telecomando per evitare che queste perdano acido.
• Se le batterie hannoesso acido all'interno del vano portabatterie, sostituitelecdo averlo ben pulito.
• Non usate tipi diversi di batterie se non quella raccomandate. Non mescolate batterie di due tipi diversi ne una scarica con una carica.
• Non riscaldate le batterie, non smembratele né gettatele nell'acqua o nel fuoco.
• Non conserve t o trasportate batterie assieme ad oggetti metallici. Le batterie potrebbero far corto circuito, perdere o esplodere.
• Non cercate di ricaricare batterie non ricaricabili.

Operazioni fondamentali 1

1 Per proteggere i diffusori dall'ingresso improvviso di segnali di elevata intensità, ruotare in senso antiorario il controlo VOLUME per abbassare al minimo l'audio.

VOLUME (-dB)

- (infinito): volume minimo
0dB: volume massimo

2 Premere l'interruttore POWER.

POWER

L'apparecchio commuta in condizione di attesa: l'indicatore standby si accende.

3 Premere l'interruttore STANDBY/ON per accendere l'apparechio.

STANDBY/ON

L'indicatore standby si spegne.

4 Selezionare la sorgente che si desidera ascoltare ruotando il selettore INPUT SELECTOR (o premendo uno dei tasti di selezione degli ingressi sul telecomando).

INPUT SELECTOR

Funzione Tape Monitor

Volendo selezionale la sorgente collegataagli ingressi TAPE 2,
premere il tasto TAPE 2 MONITOR:diventa casi attiva la funzione
d'ascolto del nastro.Lindicatore "TAPE MONITOR"si accende.
Per disattivare esta funzione, premere ancor il tasto TAPE 2
MONITOR.

TAPE 2 MONITOR

• Quando è attiva la funzione Tape Monitor, si può ascoltare esclusivamente il segnale proveniente alla sorgente TAPE 2. Per ascoltare il segnale di altre sorgenti, bisogna perché verificare che la funzione Tape Monitor sia disattivata.

5 Attivare in riproduzione la sorgente scelta e, ruotando il controllo VOLUME, alzare gradualmente l'audio sono al livello richiesto.

VOLUME (-dB)

Registrazione di una sorgente

1 Selezionare la sorgente da registrar ruotando il selettore INPUT SELECTOR.

INPUT SELECTOR

2 Iniziare la registrazione.

• I controlli di volume e tono dell'amplificatore non influiscono sulla registrazione.
• Quando ai connettori TAPE 2 (PLAY e REC) è collegato un registratore a cassetta a 3 testine, attivando la funzione Tape Monitor durante la registrazione, si può ascoltare quello che state registrando e non il segnale proveniente alla sorgente.

Attivazione/disattivazione dei diffusori

A SPEAKERS B

Per attivare o disattivare i diffusori premere il tasto SPEAKERS (A o B).

Uso della cuffia

Volendo ascoltare perché disturbsare il prossimo, ridurre daprima al minimo il livello audio dell'apparecchio. Inserire la spina della cuffia nella presa PHONES, e poi regolare il volume ruotando la manopola VOLUME.

Per escludere l'ascolto tramite i diffusori, premere nuovamente il tasto SPEAKERS.

ATTENZIONE

Abbassate sempre il volume prima di collegare le vostre cuffie. PER EVITARE DANNI ALL'UDITO - Non indossate le cuffie prima di averle collegate ed aver regolato il volume d'ascolto.

Silenziamento

Per silenziare temporaneamente l'audio, premete il tasting.

Per ripristinare l'ascolto, premete nuovamente il tasto MUTING.

• Durante il silenziamento l'indicatore MUTING lampeggia.

Tasto LOUDNESS

Premendo quello tasto aumentoa la resa dei toni bassi durante l'ascolto ai bassi volumi.

E' preferibile escludere esta funzione durante l'ascolto ad alto volume.

Regolazione del bilanciamento dei diffusori anteriors

Questa manopola permette di regolare il bilanciamento dei diffusori.

Di norma, dovrebbe rimanere in posizione centrale.

Comandi dei toni

BASS

Questa manopola permette di regolare il livello delle basse frequenze.

TREBLE

Questa manopola permette di regolare il livello delle alte Frequenze.

Source direct

Premendo quello tasto si insertisce o si disinserisce quella funzione. QuandoQLsta funzione è insertita, il tasto si illumina e si puòosi ascoltare la musica escludendo i controlli dei toni alte e bassi.

Nell'eventualità di un comportamento difettoso di quest'apparecchio, prima di rivolgersi al rivenditore dove è stato acquistato oppure a un Centro assistenza TEAC, verificare se il difetto compare nell'elenco che segue e provare a risolverlo come consigliato.

Non arrivava la corrente

Verificare che la spina del cavo d'alimentazione sia inserita a fondo nella presa di rete. Per verificare se c'é corrente nella presa di rete, provare ad inserirvi un altro appearecchio, come un ventilatore o un phon.

Non esce suono dai diffusori

Regolare il volume ruotando la manopola VOLUME.
Posizione al centro (0) il controllo di bilanciamento.
Controllare che il collegamento dei diffusori e dei componenti sa ben fatto.
Se avete collegato i diffusori alle uscite SPEAKER A (o B), per attivare l'ascolto premete il tasting SPEAKER A (o B).
Se la funzione Tape Monitor è attiva e la relatività indicatori luminosa è accesa, premete il tasto TAPE 2 MONITOR per disattivarla.

Il volume dei diffusori A è diverso da quello dei diffusori B.

Il volume e la qualità del suono sono differire a seconda del tipo e delle caratteristiche dei diffusori impiegati.

Se decidete di ascoltare contemporaneously due coppie di diffusori assicurateVi che siano dello stesso modello.

L'audio è disturbato

L'amplificatore si trova troppo vicino a un teilevisore od altri elettrodomestico. Allontanarlo, oppure spagnere l'altro appearecchio.
Verificare che il cavo della messa a terra del giradischi sia ben fissato al connettore SIGNAL GND sul pannello posteriore dell'A-R630.

Il suono s'interrompe durante l'ascolto, oppure manca del tuttoanche se I'amplificatore è regolarmente alimentato

L'impedenza dei diffusori è minore di quanto prescritto.
Ridurre il volume d'ascolto.

Risposta scarsa dei toni bassi

La polarità / dei diffusori è invertita. Verificare che i cavi di collegamento di tutti i diffusori siano stati eseguiti rispetto la corretta polarità.

Non funziona il telecomando

Premiere l'interruttore POWER dell'apparecchio, per accenderlo.
Può darsi che le pile siano scariche: sostituirle con pile nuove.
Usare il telecomando entro il suo raggio d'azione (5 metri) e punctarlo verso il pannello frontale dell'apparecchio.
Eliminare qualsiasi ostacolo che impedisce il percorso del segnale dal telecomando all'apparecchio.
Se fosse accesa una forte lampada vicino all'apparecchio, spegnerla.

Se non si riuscisse a ripristinare il normale funzionamento, provare a staccare il cavo d'alimentazione alla presa di rete, e poi inserirlo di nuovo.

Caratteristiche tecniche

Amplificatore

Potenza di uscita continua . . . . . . . 90 W ( a 1 KHz su 4 ohm, 0,5%)

60 W (a 1 KHz su 8 ohm, 0,5%)

Distorsione armonica .0,02% (a 1 KHz, su 8 ohm, 45 W)

Sensibilità/impedenza d'ingresso...... PHONO: 2,8 mV/47 K ohm

LINE*: 180 mV/47 K ohm

Rapporto S/N (IHF-A). PHONO: 65 dB

LINE*: 90 dB

Livello/impedenza di uscita . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TAPE: 150 mV/3,3 K ohm

Risposta in frequenza .PHONO:da 20 a 20.000Hz

+/-1 dB (RIAA)

LINE*: da 5 a 80.000 Hz (SOURCE DIRECT, 1 W)

Controllo del tono .Bassi: + / - 10 dB (a 100Hz

Acuti: + / - 10 dB (a 10 KHz)

Muting 20 dB

Generali

Alimentazione . corrente alternata a 230 V, 50 Hz

Consumo 200 watt

Standby .0.5W

Dimensioni (L x A x P) 435 x 142 x 355 mm

Peso (netto) 8,1 Kg.

Accessor in dotazione :

Scheda di garanzia x 1

Manuale d'istruzioni (questo documento) x 1

• II termine LINE indica TUNER, CD, AUX1, AUX2, TAPE1/CD-R ed TAPE2.
• L'aspetto e le caratteristiche sono soggetti a modifiche nella preavviso.
• Le illustrazioni possono lievamente differire dai modelli di produzione.

Per i clienti europei

Disposizioni relative allo smaltimento di vecchi apparecchiet di pile scariche

La presenza di questi symboli sugli appearecchi, sugli imballi, e/o sulla documentazione a loro allegata, significica che gli appearecchi elettrici usati e lepile scariche non devono essere mescolati agli altri rifiuti domestici. Per un corretto smaltimento, stoccaggio e riciclaggio di questi materiali si prega di portarli in un centro abilitato come previsto delle leggi vigenti in materia del vostro paese e secondo le direttive europee 2002/96/EC e 2006/66.

Lo smaltimento corretto di quosti prodotti e delle pile, permette di risparmiare prezioso risorse e di prevenire possibili effetti nocivi alla salute e all'ambiente che deriverebbero invece inevitabilmente da uno smaltimento inappropriato.

Per maggiori informazioni circa lo smaltimento ed il riciclaggio di vecchi prodotti e di pile scariche, pregasi contattare l'ufficio competente del vostro Comune o chiedere al rivenditore dove avete acquistato quosti o altri prodotti simili.

Informazioni riguardanti lo smaltimento in Paesi non-UE.

Questi symboli sono validi solo nei Paesi membri UE. Se volete saperne di più relativamente allo smaltimento di quello tipo di prodotti, vi raccomandiamo di chiedere informazioni alle autorità locali del vostro paese.

Notasui sibboli relativi alle pile (esempi di due symboli in basso a destra):

Questo significato più essere usato assieme ad un symbolo chimico. In quello caso significica che sono state seguite le direttive relative alla sostanza chimica utilizzata.

Pb

Inhoud
