MANUALE UTENTE BIWMIL71252EU INDESIT
Installazione, 44-45
Disimballo e livellamento
Collegamenti idraulici ed elettrici
Primo ciclo di lavaggio
Dati tecnici
Manutenzione e cura, 46
Escludere acqua e corrente elettrica
Pulire la lavabiancheria
Pulire il cassetto dei detersivi
Curare oblo e cestello
Pulire la pompa
Controllare il tubo di alimentazione dell'acqua
Precauzioni e consigli, 47
Sicurezza generale
Smaltimento
Apertura manuale della porta oblo
XWE 101484
Descrizione della lavabiancheria, 48-49
Pannello di controllo
Display
Come effettuare un ciclo di lavaggio, 50
Programmi e opzioni, 51-52
Tabella dei programmi
Opzioni di lavaggio
Push & Wash
Detersivi e biancheria, 53-54
Cassetto dei detersivi
Ciclo Candeggio
Preparare la biancheria
Programmi particolari
Sistema bilanciamento del carico
Anomalie e rimedi, 55
Assistenza, 56
Assistenza Attiva 7 giorni su 7
INDESIT
IT
È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Disimballo e livellamento
Disimballo
- Disimballare la lavabiancheria.
- Controllare che la lavabiancheria non abbia subito danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.
- Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).
- Chiudere i fori con i tappi di plastica in dotazione.
- Conservare tutti i pezzi: qualora la lavabiancheria debba essere trasportata, dovranno essere rimontati.
!Gli imballaggi non sono giocattoli per bambini.
Livellamento
- Installare la lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altri.
- Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l'angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2° .
Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.
Collegamenti idraulici ed elettrici
Collegamento del tubo di alimentazione dell'acqua
- Collegare il tubo di alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere l'acqua finché non sia limpida.
- Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).
- Fare attenzione che nel tubo non ci siano né pieghe né strozzature.
! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). ! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. ! Non utilizzare mai tubi già usati. ! Utilizzare quelli in dotazione alla macchina.

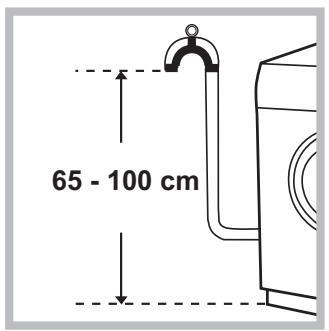

Collegamento del tubo di scarico
Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;
oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua.
!È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.
Collegamento elettrico
Prima di inserire la spina nella presa della corrente, accertarsi che:
- la presa abbia la messa a terra e sia a norma di legge;
- la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);
- la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco);
- la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina.
! La lavabiancheria non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. ! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. ! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.
Attenzione! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
Primo ciclo di lavaggio
Dopo l'installazione, prima dell'uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma "Auto Pulizia" (vedi "Pulire la lavabiancheria").
| Dati tecnici |
| Modello | XWE 101484 |
| Dimensioni | larghezza cm 59,5
altezza cm 85
profondità cm 60,5 |
| Capacità | da 1 a 10 kg |
| Collega-
menti elet-
trici | Vedi targhetto caratteristi-
che tecniche applicata sulla
macchina |
| Collega-
menti idrici | pressione massima
1 MPa (10 bar)
pressione minima
0,05 MPa (0,5 bar)
capacità del cesto 71 litri |
| Velocità di
centrifuga | sino a 1400 giri al minuto |
| Programmi
di
controllo
secondo
la direttive
1061/2010 e
1015/2010 | Programma 8;
Cotone standard 60°C.
Programma 9;
Cotone standard 40°C. |
| CE | Questa apparecchiatura è
conformere alle seguenti Diret-
tive Comunitarie:
- 2004/108/CE (Compatible
tà Elettromagnetica)
- 2006/95/CE (Bassa Tensione)
- 2012/19/EU (WEEE) |
Escludere acqua e corrente elettrica
- Chiudere il rubinetto dell'acqua dopo ogni lavaggio. Si limita così l'usura dell'impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.
- Staccare la spina della corrente quando si pulisce la lavabiancheria e durante i lavori di manutenzione.
Pulire la lavabiancheria
- La parte esterna e le parti in gomma possono essere pulite con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.
- La lavabiancheria è dotata di un programma di "Auto Pulizia" delle parti interne che deve essere effettuato senza alcun tipo di carico nel cesto.
Il detersivo (nella quantità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia ogni 40 cicli di lavaggio. Per attivare il programma premere contemporaneamente i tasti A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.
Pulire il cassetto dei detersivi

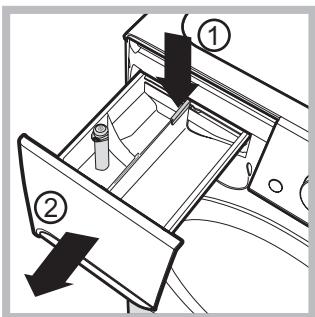

Per estrarre il cassetto premere la leva (1) e tirarlo verso l'esterno (2) (vedi figura).
Lavarlo sotto l'acqua corrente; questa pulizia va effettuata
frequentemente.
Curare oblò e cestello
- Lasciare sempre socchiuso l'oblò per evitare che si formino cattivi odori.

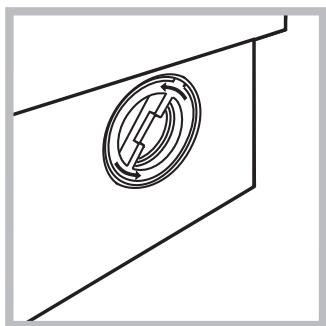

Pulire la pompa
La lavabiancheria è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.
Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.
Per accedere alla precamera:

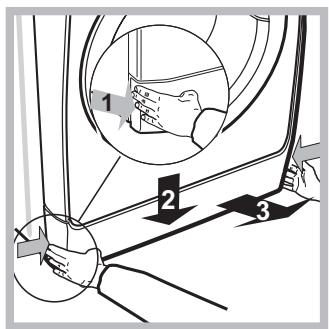

- rimuovere il pannello di copertura sul lato anteriore della macchina premendo verso il centro, quindi spingere verso il basso da entrambi i lati ed estrarlo (vedi figure).
- Svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po' d'acqua.
- Pulire accuratamente l'interno.
- Riavvitare il coperchio.
- Rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.
Controllare il tubo di alimentazione dell'acqua.
Controllare il tubo di alimentazione almeno una volta all'anno. Se presenta screpolature o fessure, va sostituito: durante i lavaggi, le forti pressioni potrebbero provocare improvvise spaccature.
Non utilizzare mai tubi già usati.
! La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.
Sicurezza generale
- Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico.
- Questo apparecchio può essere usato da bambini da 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenze insufficienti, se sono supervisionati o se hanno ricevuto adeguata formazione in merito all'uso dell'apparecchio in modo sicuro e comprendendo i pericoli connessi. I bambini non devono giocare con l'apparecchio. La manutenzione e la pulizia non devono essere effettuate dai bambini senza supervisione.
- Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
- Non staccare la spina dalla presa di corrente tirando il cavo, ma afferrando la spina.
- Non aprire il cassetto dei detersivi quando la macchina è in funzione.
- Non toccare l'acqua di scarico, che può raggiungere temperature elevate.
- Non forzare in nessun caso l'oblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali.
- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
- Controllare sempre che i bambini non si avvicinino alla macchina in funzione.
- Durante il lavaggio l'oblò tende a scaldarsi.
- Se dev'essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante.
- Prima di introdurre la biancheria, controllare che il cestello sia vuoto.
Smaltimento
- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Apertura manuale della porta oblò

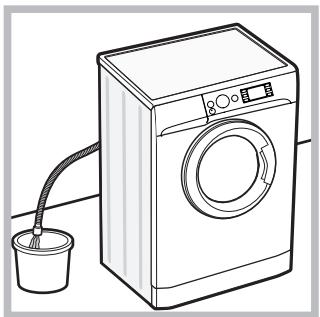

Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:
- Togliere la spina alla presa di corrente.
- Verificare che il livello dell'acqua all'interno della macchina sia inferiore rispetto all'apertura dell'oblò; in caso contrario togliere l'acqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.
- Rimuovere il pannello di copertura sul lato anteriore della lavabiancheria (vedi figura).

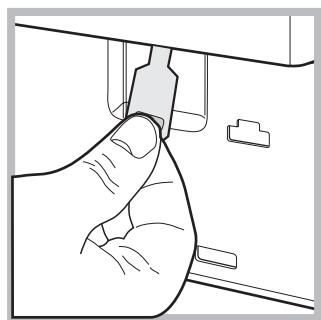

4. Utilizzando la linguetta indicata in figura, tirare verso l'esterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso e contemporaneemente aprire la porta. 5. Rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.
Descrizione della lavabiancheria

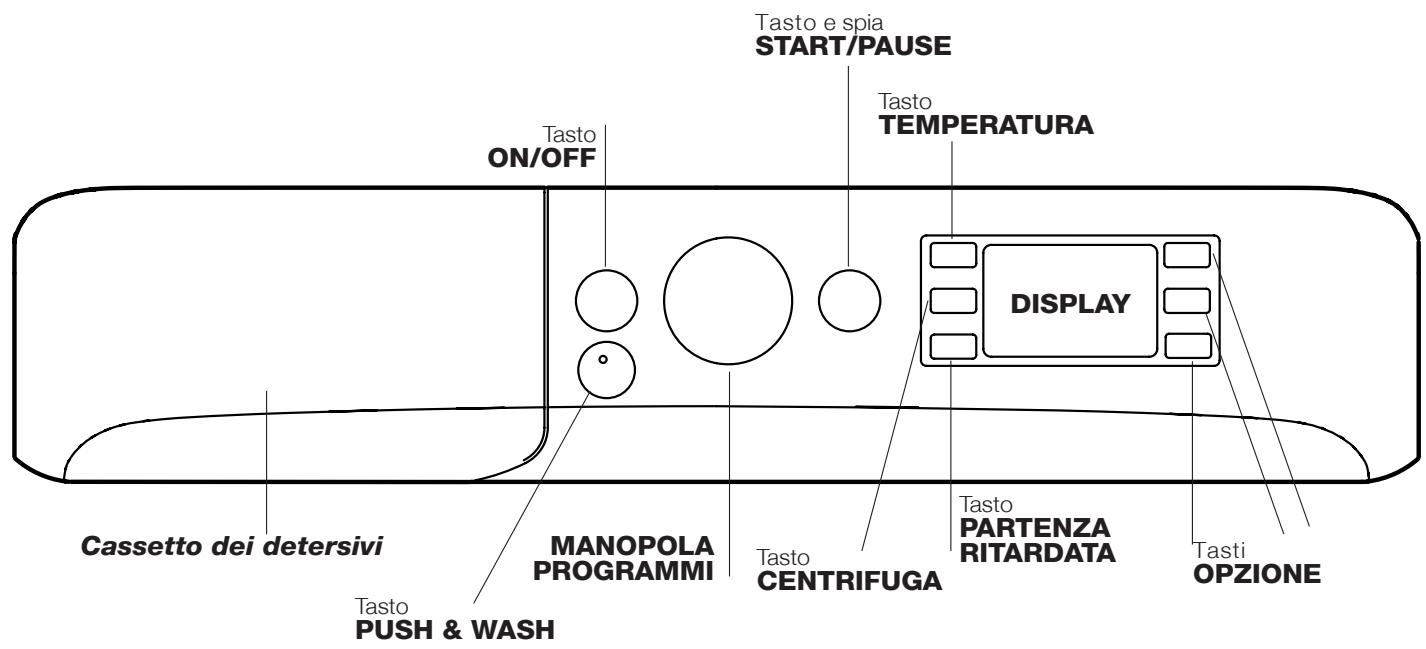

Pannello di controllo
Cassetto dei detersivi: per caricare detersivi e additivi (vedi "Detersivi e biancheria").
Tasto ON/OFF ①: premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.
Tasto PUSH & WASH: (vedi "Programmi e opzioni").
MANOPOLA PROGRAMMI: per impostare il programma desiderato (vedi "Tabella dei programmi").
Tasti OPZIONE: per selezionare le opzioni disponibili. La spia relativa all'opzione selezionata rimarrà accesa.
Tasto TEMPERATURE: premere per ridurre o escludere la temperatura; il valore viene indicato nel display.
Tasto CENTRIFUGA @: premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.
Tasto PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.
Tasto e spia START/PAUSE ▷: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore ambra. Se il simbolo non è illuminato, si può aprire l'oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.
Modalità stand by
Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF e attendere che la macchina si riattivi.

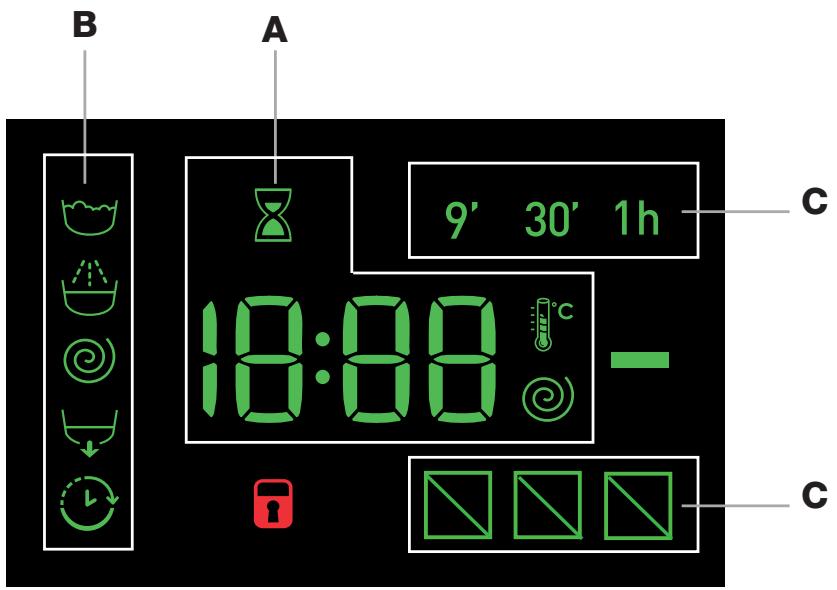

Display
Il display è utile per programmare la macchina e fornisce molteplici informazioni.
Nella sezione A viene visualizzata la durata dei vari programmi a disposizione e a ciclo avviato il tempo residuo alla fine dello stesso; nel caso fosse stata impostata una PARTENZA RITARDATA, viene visualizzato il tempo mancante all'avvio del programma selezionato.
Inoltre, premendo il relativo tasto, vengono visualizzati i valori massimi della velocità di centrifuga e di temperatura che la macchina può effettuare in base al programma impostato o gli ultimi valori selezionati se compatibili con il programma scelto. La clessidra lampeggia nella fase in cui la macchina sta elaborando i dati in base al programma selezionato. Dopo max. 10 minuti dall'avvio l'icona si fissa e viene visualizzato il tempo residuo definitivo. L'icona clessidra si spegnerà poi dopo circa 1 minuto alla visualizzazione del tempo residuo definitivo.
Nella sezione B vengono visualizzate le "fasi di lavaggio" previste per il ciclo selezionato e a programma avviato la "fase di lavaggio" in corso:
Lavaggio Risciacquo Centrifuga Scarico
Il simbolo "delay" illuminato indica che nel display viene visualizzato il valore della "Partenza ritardata" impostato.
Nella sezione C sono presenti i tre livelli relativi alle opzioni di lavaggio.
Spia Oblò bloccato
Il simbolo acceso indica che l'oblò è bloccato. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l'oblò.
Per aprire la porta quando un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLÒ BLOCCATO è spento sarà possibile aprire l'oblò.
Come effettuare un ciclo di lavaggio
Programmazione rapida
1. CARICARE LA BIANCHERIA.
Aprire la porta oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
2. DOSARE IL DETERSIVO.
Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
3. CHIUDERE L'OBLO'.
- Premere il tasto PUSH & WASH per avviare il programma di lavaggio.
Programmazione tradizionale
- ACCENDERE LA MACCHINA. Premere il tasto ① ; la spia START/PAUSE lampeggerà lentamente di colore verde.
- CARICARE LA BIANCHERIA. Aprire l'oblò. Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.
- DOSARE IL DETERSIVO. Estrarre il cassetto e versare il detersivo nelle apposite vaschette come spiegato in "Detersivi e biancheria".
4. CHIUDERE L'OBLO'.
- SCEGLIERE IL PROGRAMMA. Selezionare con la manopola PROGRAMMI il programma desiderato; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.
6. PERSONALIZZARE IL CICLO DI LAVAGGIO.
Agire sugli appositi tasti:
Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il tasto si riduce progressivamente la temperatura sino al lavaggio a freddo "OFF". Premendo il tasto si riduce progressivamente la centrifuga sino alla sua esclusione "OFF". Un'ulteriore pressione dei tasti riporterà i valori a quelli massimi previsti.
! Eccezione: selezionando il programma 8 la temperatura cui dovrà essere portata sino a 90°
Impostare una partenza ritardata.
Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo. Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta "OFF".
Modificare le caratteristiche del ciclo.
- Premere il tasto per attivare l'opzione; la spia corrispondente al pulsante si accenderà.
- Premere nuovamente il tasto per disattivare l'opzione; la spia si spegnerà.
! Se l'opzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e l'opzione non verrà attivata.
! Se l'opzione selezionata non è compatibile con un'altra precedentemente impostata, l'incompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e verrà attivata solo la seconda, la spia dell'opzione attivata si illuminerà.
! Le opzioni possono variare il carico raccomandato e/o la durata del ciclo.
- AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l'oblò si bloccherà (simbolo OBLO' BLOCCATO 1 acceso). Per cancellare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore ambra); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO' BLOCCATO 1 è spento sarà possibile aprire l'oblò. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.
- FINE DEL PROGRAMMA. Viene indicata dalla scritta "END" sul display, quando il simbolo OBLO' BLOCCATO ① si spegnerà sarà possibile aprire l'oblò. Aprire l'oblò, scaricare la biancheria e spegnere la macchina.
! Se si desidera annullare un ciclo già avviato, premere a lungo il tasto. Il ciclo verrà interrotto e la macchina si spegnerà.
Tabella dei programmi
| Programmi | Descrizione del Programma | Temp. max. (°C) | Velocità max. (giri al minuto) | Detersivi | Carico max. (Kg) | Umidità resoluta % | Consumo energia kWh | Acqua totale lt | Durata cizio |
| Prelavagio | Lavaggio | Ammori-dente | Candeggio |
| Speciali |
| 1 | Sport | 30° | 600 | - | ● | ● | - | 4,5 | - | - | - | 60' |
| 2 | Scuri | 30° | 800 | - | ● | ● | - | 6 | - | - | - | 80' |
| 3 | Anti Odore (Cotone) | 60° | 1000 | - | ● | ● | - | 4 | - | - | - | 125' |
| 3 | Anti Odore (Sintetici) | 40° | 1000 | - | ● | ● | - | 4 | - | - | - | 110' |
| 4 | Delicati | 30° | 0 | - | ● | ● | - | 1 | - | - | - | 80' |
| 5 | Lana: per lana, cachemire, ecc. | 40° | 800 | - | ● | ● | - | 2,5 | - | - | - | 100' |
| 6 | Piumini: per capi imbottiti in piuma d'oca. | 30° | 1000 | - | ● | ● | - | 3,5 | - | - | - | 105' |
| Standard |
| 7 | Cotone 90° + P: bianchi estremamente sporchi. | 90° | 1400 | ● | ● | ● | - | 10 | 53 | 2,73 | 105 | 200' |
| 8 | <60°C Cotone Standard 60°C (1): bianchi e colorati resistenti molto sporchi. | 60° (Max. 90°) | 1400 | - | ● | ● | - | 10 | 53 | 1,08 | 60 | 220' |
| 9 | <40°C Cotone Standard 40°C (2): bianchi poco sporchi e colori delicati. | 40° | 1400 | - | ● | ● | - | 10 | 53 | 0,94 | 85 | 190' |
| 10 | Sintetici: colori resistenti molto sporchi. | 60° | 800 | - | ● | ● | - | 5,5 | 48 | 1,20 | 68 | 125' |
| 10 | Sintetici (3): colori delicati poco sporchi. | 40° | 800 | - | ● | ● | - | 5,5 | 48 | 0,83 | 69 | 115' |
| 11 | Colorati | 40° | 1400 | - | ● | ● | - | 10 | 53 | 1,02 | 101 | 125' |
| Eco & Rapidi |
| 12 | Cotone Standard 20°C: bianchi poco sporchi e colori delicati. | 20° | 1400 | - | ● | ● | - | 10 | - | - | - | 200' |
| 13 | Eco Sintetici | 20° | 800 | - | ● | ● | - | 10 | - | - | - | 125' |
| 14 | Rapidi | - | 800 | - | - | ● | - | 1,5 | - | - | - | 9' |
| 14 | Rapidi | 30° | 800 | - | ● | ● | - | 4 | 71 | 0,21 | 50 | 30' |
| 14 | Rapidi | 60° | 1000 | - | ● | ● | - | 10 | - | - | - | 60' |
| Parziali |
| Risciacquo/Candeggio | - | 1400 | - | - | ● | ● | 10 | - | - | - | 60' |
| Centrifuga + Scarico | - | 1400 | - | - | - | - | 10 | - | - | - | 10' |
| Solo scarico * | - | OFF | - | - | - | - | 10 | - | - | - | 3' |
- Selezionando il programma © ed escludendo la centrifuga, la macchina effettuerà solo lo scarico. La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali temperatura e pressione dell'acqua in ingresso, temperatura ambiente, quantità di detersivo, quantità e tipo di carico, bilanciamento del carico, opzioni aggiuntive selezionate. 1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 8 con una temperatura di 60°C. A 60°C la temperatura effettiva di lavaggio può differire da quella indicata. 2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 9 con una temperatura di 40°C. A 40°C la temperatura effettiva di lavaggio può differire da quella indicata. Per tutti gli Istituti di prova: 2) Programma cotone lungo: impostare il programma 9 con una temperatura di 40°C. 3) Programma sintetico lungo: impostare il programma 10 con una temperatura di 40°C.
Opzioni di lavaggio
! Se l'opzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e l'opzione non verrà attivata. ! Se l'opzione selezionata non è compatibile con un'altra precedentemente impostata, l'incompatibilità verrà segnalata con il lampeggio della spia e un segnale acustico (3 beep) e verrà attivata solo la seconda; la spia dell'opzione attivata si illuminerà.
Rapidi
Alla prima pressione si illumina l'icona 9', alla seconda l'icona 30' e alla terza l'icona 1h. Alla quarta pressione si illumina di nuovo l'icona 9'.
Avanzamento rapido
Durante un programma di lavaggio, in presenza di determinate condizioni, la pressione di quel tasto permette di portare al termine il programma di lavaggio in soli 20' in caso di necessità, eseguendo un breve risciacquo e una centrifuga massima di 800 giri o inferiore se ridotta manualmente durante la fase di personalizzazione del programma. In quel caso la
qualità del lavaggio e del risciacquo saranno ridotte. A seguito della pressione del tasto si accendono sia la relativa spia che la spia che indica la fase di risciacquo. Nel caso in cui la temperatura selezionata sia maggiore o uguale a 40°C e/o il tasto venga premuto durante la fase iniziale del programma, la durata dell'opzione "Avanzamento rapido" è maggiore per consentire il corretto scioglimento del detersivo al fine di non danneggiare i tessuti. In quel caso lampeggerà la spia della fase di risciacquo e rimarrà fissa la spia del lavaggio finché non si soddisfino le necessarie condizioni di attivazione. Nel caso in cui la durata residua del programma di lavaggio sia inferiore a 20 minuti, l'opzione è disabilitata.
Antimacchia
Questa opzione permette di selezionare il tipo di sporco in modo tale da adeguare il ciclo in modo ottimale per la rimozione delle macchie. I tipi di sporco sono:
- Cibo, per macchie ad esempio di alimenti e bevande.
- Lavoro, per macchie ad esempio di grasso e inchiostro. Outdoor, per macchie ad esempio di fango ed erba. ! La durata del ciclo di lavaggio varia in funzione del tipo di sporco selezionato.
Push & Wash
Questa funzione permette di avviare un ciclo di lavaggio anche a macchina spenta, senza dover preventivamente premere il tasto ON/OFF o, successivamente all'accensione della macchina, senza aver azionato nessun ulteriore tasto e/o manopola (diversamente il programma Push & Wash sarebbe disattivato). Per avviare il ciclo Push & Wash tenere premuto il pulsante per 2 secondi. La spia accesa indica che il ciclo è avviato. Il ciclo di lavaggio è ideale per capi in cotone e sintetici, funzionando ad una temperatura di lavaggio di 30°C e una velocità massima di centrifuga pari a 1200 giri al minuto. Carico max. 4,5 kg. (Durata ciclo 50').
Come funziona?
- Caricare la biancheria (capi in cotone e/o sintetici) e chiudere l'oblò.
- Versare detersivo e additivi.
- Avviare il programma tenendo premuto per 2 secondi il tasto Push & Wash. La spia relativa si illuminerà di colore verde e l'oblò si bloccherà (spia oblò bloccato accesa).
N.B.: L'avvio del lavaggio attraverso il tasto Push & Wash attiva un ciclo automatico consigliato per cotone e sintetici non personalizzabile. Tale programma non permette la possibilità di impostare ulteriori opzioni.
Per aprire la porta perché il ciclo automatico è in corso, premere il tasto START/PAUSE; se il simbolo oblò bloccato è spento, sarà possibile aprire l'oblò. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto. 4. Al termine del programma si illuminerà la spia END.
Cassetto dei detersivi
Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l'ambiente.
! Non usare detersivi per il lavaggio a mano, perché formano troppa schiuma. ! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60°C. ! Seguire le indicazioni riportate sulla confezione di detersivo.
Estrarre il cassetto dei detersivi e inserire il detersivo o l'additivo come segue.
Scomparto 1: Detersivo per prelavaggio (in polvere)
Prima di versare il detersivo verificare che non sia inserita la vaschetta aggiuntiva 4.
Scomparto 2: Detersivo per lavaggio (in polvere o liquido)
Nel caso si utilizzi detersivo liquido, si consiglia di utilizzare la parete A in dotazione per un corretto dosaggio.
Per l'utilizzo del detersivo in polvere, riporre la parete nella cavità B.
Scomparto 3: Additivi (ammorbidente, ecc.)
L'ammorbidente non deve superare il livello "max" indicato sul perno centrale.
Vaschetta aggiuntiva 4: Candeggina
Ciclo candeggio
Inserire la vaschetta aggiuntiva 4, in dotazione, nello scomparto 1. Nel dosare la candeggina, non superare il livello "max" indicato sul perno centrale.
Per effettuare il candeggio, versare la candeggina nella vaschetta aggiuntiva 4 e impostare il programma A.
La candeggina tradizionale si usa per i tessuti resistenti bianchi, quella delicata per i tessuti colorati, i sintetici e per la lana.
Preparare la biancheria
- Suddividere la biancheria secondo:
- il tipo di tessuto / il simbolo sull'etichetta.
- Separare i capi colorati da quelli bianchi.
- Vuotare le tasche e controllare i bottoni.
- Non superare i valori indicati nella "Tabella dei Programmi" riferiti al peso della biancheria asciutta.
Quanto pesa la biancheria?
1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.
Programmi particolari
Sport (programma 1) è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) poco sporchi; per ottenere migliori risultati è consigliabile non superare il carico massimo indicato nella "Tabella dei programmi". Si raccomanda di usare detersivo liquido, usare una dose adatta a mezzo carico.
Scuri: utilizzare il programma 2 per il lavaggio dei capi di colore scuro. Il programma è studiato per il mantenimento dei colori scuri nel tempo. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido, preferibilmente per il lavaggio di capi scuri.
Anti Odore: utilizzare il programma 3 per il lavaggio dei capi per rimuoverne i cattivi odori (ad es. fumo, sudore, fritto). Il programma è studiato per rimuovere i cattivi odori preservando le fibre dei tessuti. Si consiglia di lavare a 40° i capi sintetici o i carichi misti e a 60° i tessuti in cotone resistente.
Delicati: utilizzare il programma 4 per il lavaggio dei capi molto delicati. Si raccomanda di rovesciare i capi prima del lavaggio. Per risultati migliori si raccomanda l'utilizzo del detersivo liquido per capi delicati.
Lana - Woolmark Apparel Care - Blue:
Il ciclo di lavaggio "Lana" di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come "lavabili a mano", perché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull'etichetta dell'indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1135)

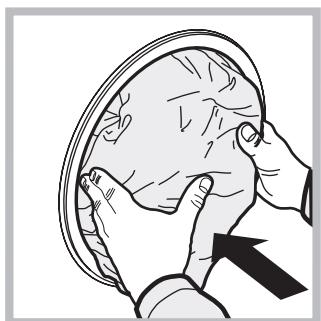

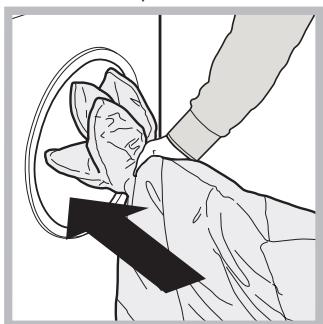

Piumini: per lavare capi con imbottiture in piuma d'oca quali piumoni matrimoniali o singoli (non eccedenti i 3,5 kg. di peso), cuscini, giacche a vento utilizzare l'apposito programma 6. Si raccomanda di caricare i piumini nel cestello ripiegandone i lembi verso l'interno (vedi figure) e di non superare i 3/4 di volume del cestello stesso.
Per un lavaggio ottimale si raccomanda di utilizzare detersivo liquido da dosare nel cassetto detersivo.
Colorati: utilizzare il programma 11 per il lavaggio dei capi di colore chiaro. Il programma è studiato per il mantenimento della vivacità dei colori nel tempo.
Cotone Standard 20°C (programma 12) ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un'azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati.
Eco sintetici (programma 13) ideale per carichi misti (cotone e sintetici) mediamente sporchi. Le buone performance di lavaggio anche a freddo sono garantite da un'azione meccanica che lavora con variazione di velocità su intervalli medi e determinati.
Rapidi (programma 14) permette di gestire la durata del trattamento dei capi da 9' a 1h. Premendo il tasto "Rapidi" corrispondente è possibile variare la durata del ciclo tra 9' (refresh), 30' (lavaggio), 1h (lavaggio). Il ciclo 9' permette di rinfrescare i capi utilizzando solo l'ammorbidente, si raccomanda di non inserire nella macchina il detersivo. Il ciclo 30' è studiato per lavare capi leggermente sporchi a 30° (escludi lana e seta) con un carico massimo di 3 kg in molto tempo: dura solo 30 minuti e fa risparmiare energia e tempo. Il ciclo "1h" è studiato per lavare a 60° in un'ora capi in cotone resistente con un grado di sporco medio garantendo una buona performance di lavaggio. Per capi in sintetico o misti si consiglia di abbassare la temperatura a 40°.
Sistema bilanciamento del carico
Prima di agli concentrifiche, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anziché la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.
Può accadere che la lavabiancheria non funzioni. Prima di telefonare all'Assistenza (vedi "Assistenza"), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lavabiancheria non si accende.
Il ciclo di lavaggio non inizia.
La lavabiancheria non carica acqua (Sul display viene visualizzata la scritta "H2O").
La lavabiancheria carica e scarica acqua di continuo.
La lavabiancheria non scarica o non centrifuga.
La lavabiancheria vibra molto durante la centrifuga.
La lavabiancheria perde acqua.
Le spie delle "Opzioni" e dello START/PAUSE lampeggiano velocemente e il display visualizza un codice di anomalia (es.: F-01, F--).
Si forma troppa schiuma.
Non si attiva il Push & Wash.
Il programma dura molto meno del previsto.
Possibili cause / Soluzione:
- La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non c'è corrente.
L'oblo non è ben chiuso. - Il tasto ON/OFF non è stato premuto. - Il tasto START/PAUSE non è stato premuto. Il rubinetto dell'acqua non è aperto. - Si è impostato un ritardo sull'ora di avvio.
- Il tubo di alimentazione dell'acqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dell'acqua non è aperto. In casa manca l'acqua. Non c'è sufficiente pressione.
- Il tasto START/PAUSE non è stato premuto.
- Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi "Installazione").
- L'estremità del tubo di scarico è immersa nell'acqua (vedi "Installazione").
- Lo scarico a muro non ha lo sfiato d'aria.
Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell'acqua, spegnere la lavabiancheria e chiamare l'Assistenza. Se l'abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l'inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.
- Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente.
- Il tubo di scarico è piegato (vedi "Installazione").
- La conduttura di scarico è ostruita.
- Il cestello, al momento dell'installazione, non è stato sbloccato correttamente (vedi "Installazione").
- La lavabiancheria non è in piano (vedi "Installazione").
- La lavabiancheria è stretta tra mobili e muro (vedi "Installazione").
- Il tubo di alimentazione dell'acqua non è ben avvitato (vedi "Installazione").
- Il cassetto dei detersivi è intasato (per pulirlo vedi "Manutenzione e cura").
- Il tubo di scarico non è fissato bene (vedi "Installazione").
- Spegnere la macchina e togliere la spina alla presa, attendere circa 1 minuto quindi riaccenderla.
Se l'anomalia persiste, chiamare l'Assistenza.
- Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura "per lavatrice", "a mano e in lavatrice", o simili).
- Il dosaggio è stato eccessivo.
- Dopo l'accensione della macchina è stato azionato un lavoro differente dal Push & Wash. Spegnere la macchina e premere il pulsante Push & Wash.
- È stata attivata l'opzione "Avanzamento rapido".
Prima di contattare l'Assistenza:
- Verificare se l'anomalia può essere risolta da soli (vedi "Anomalie e rimedi").
- Riavviare il programma per controllare se l'inconveniente è stato ovviato;
- In caso negativo, contattare il Numero Unico 199.199.199*. Non ricorrere mai a tecnici non autorizzati.
Comunicare:
- il tipo di anomalia;
- il modello della macchina (Mod.);
- il numero di serie (S/N).
Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore dell'oblò.
Assistenza Attiva 7 giorni su 7
In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
- Al costo di 14,25 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 08:00 alle 18:30, il sabato dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (IVA inclusa) dal lunedì al venerdì dalle 18:30 alle 08:00, il sabato dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito http://www.indesit.com/indesit/
| FICHE TECHNICA - REGOLAMENTO DELEGATO (UE) N. 1061/2010 DELLA COMMISSIONE |
| Marchio | INDESIT |
| Modello | XWE 101484X WSSS EU |
| Capacità in kg di cotone | 10 |
| Classe di efficienza energetica su una scola da A+++ (basso consumo) a G (alto consumo) | A+++ |
| Consumo annuo di energia in kWh1) | 205 |
| Consumo di energia del programma cotone standard a 60°C a piano carico in kWh2) | 1.081 |
| Consumo di energia del programma cotone standard a 60° carico parziale in kWh2) | 0.794 |
| Consumo di energia del programma cotone standard a 40° a carico parziale in kWh2) | 0.71 |
| Consumo di potenza in modo spento in W | 0.5 |
| Consumo di potenza in modo lasciato acceso in W | 8 |
| Consumo di acqua in litri/anno3) | 12810 |
| Classe di efficacia di centrifuga su una scola da G (efficacia minima) ad A (efficacia massima) | B |
| Velocità massima di centrifuga raggiunta4) | 1400 |
| Umidità residua5) | 53,0% |
| Durata del programma cotone standard a 60°C a piano carico in minuti | 220 |
| Durata del programma cotone standard a 60°C a carico parziale in minuti | 165 |
| Durata del programma cotone standard a 40°C a carico parziale in minuti | 160 |
| Durata del modo lasciato acceso in minuti | 30 |
| Rumore in dB(A) re 1 pW in lavaggio6) | 56 |
| Rumore in dB(A) re 1 pW in centrifuga6) | 78 |
| Modello da incasso | |
1) Basato su 220 cicli di lavaggio cotone standard a 60°C e a 40°C a carico pieno e parziale e sul consumo nei modi di spento e lasciato acceso. Il consumo effettivo dipende dalla modalità di utilizzo della lavabiancheria. 2) Il "cotone standard a 60°C" a carico pieno e parziale ed il "cotone standard a 40°C" a carico parziale sono i programmi di lavaggio standard ai quali fanno riferimento le informazioni sull'etichetta e sulla scheda; questi programmi sono adatti per lavare cotone normalmente sporco e sono i programmi più efficienti in termini di consumo combinato di energia e acqua. Il carico parziale è la metà del carico nominale. 3) Basato su 220 cicli di lavaggio cotone standard a 60°C e a 40°C a carico pieno e parziale. Il consumo effettivo dipende dalla modalità di utilizzo dell'apparecchio. 4) Valore minimo fra il programma cotone standard 60°C a pieno e metà carico e il cotone standard 40°C a metà carico. 5) Valore massimo fra il programma cotone standard 60°C a pieno e metà carico e il cotone standard 40°C a metà carico. 6) Misurato sul programma cotone standard a 60°C a pieno carico.
Indesit Company Spa
Viale Aristide Merloni, 47
60044 Fabriano (AN)
Italy
www.indesit.com
