MANUALE UTENTE TN-400BT TEAC

MANUALE DI ISTRUZIONI

GEBRUIKSAANWIJZING

BRUKSANVISNING

Bluetooth®

Escuchar con altavoces Bluetooth® (solo TN-180BT)

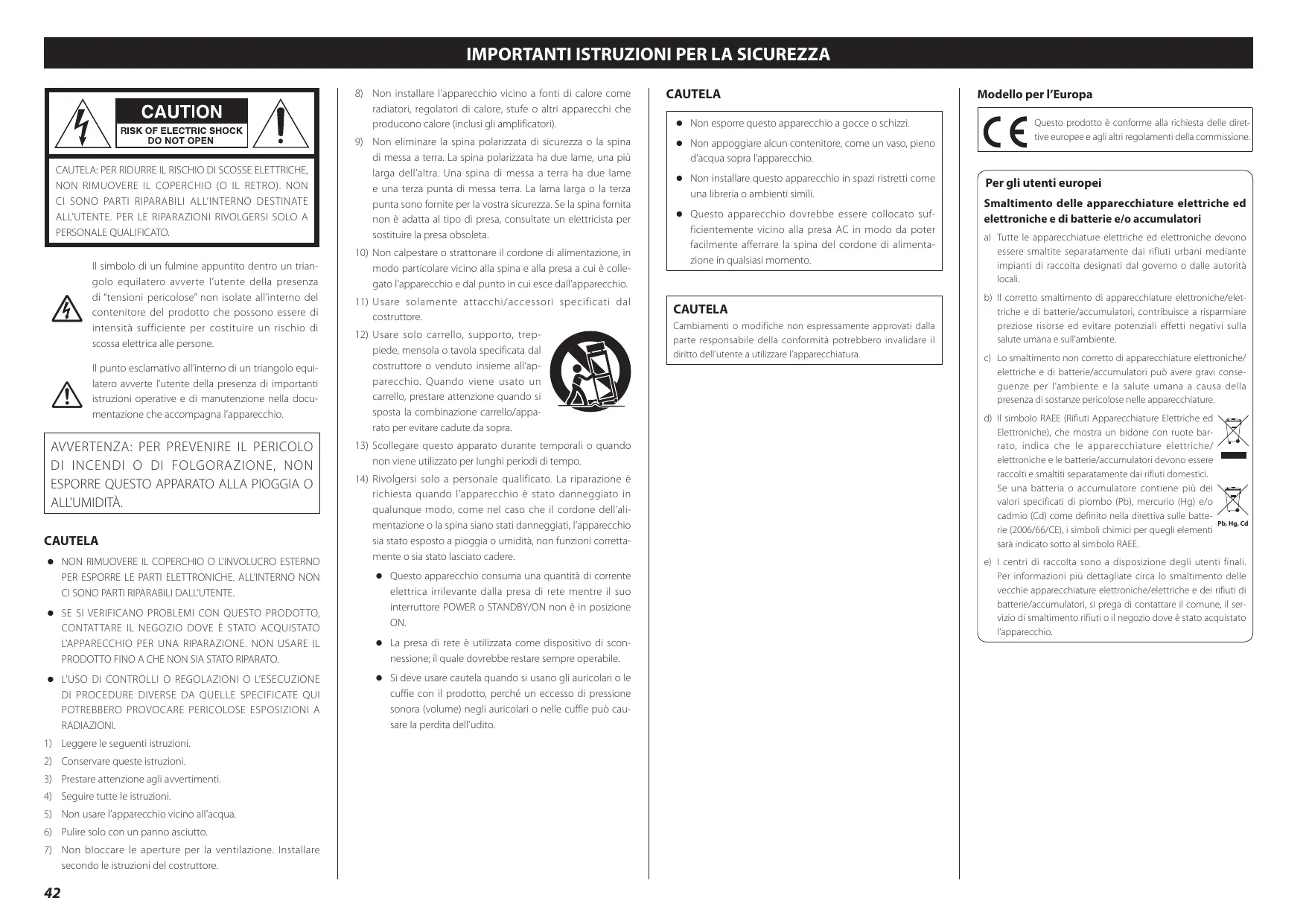

Il simbolo di un fulmine appuntito dentro un triangolo equilatero avverte l'utente della presenza di "tensioni pericolose" non isolate all'interno del contenitore del prodotto che possono essere di intensità sufficiente per costituire un rischio di scossa elettrica alle persone.

Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di importanti istruzioni operative e di manutenzione nella documentazione che accompagna l'apparecchio.

AVVERTENZA: PER PREVENIRE IL PERICOLO DI INCENDI O DI FOLGORAZIONE, NON ESPORRE QUESTO APPARATO ALLA PIOGGIA O ALL'UMIDITÀ.

CAUTELA

• NON RIMUOVERE IL COPERCHIO O L'INVOLUCRO ESTERNO PER ESPORRE LE PARTI ELETTRONICHE. ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE.
• SE SI VERIFICANO PROBLEMI CON QUESTO PRODOTTO, CONTATTARE IL NEGOZIO DOVE È STATO ACQUISTATO L'APPARECCHIO PER UNA RIPARAZIONE. NON USARE IL PRODOTTO FINO A CHE NON SIA STATO RIPARATO.
• L'USO DI CONTROLLI O REGOLAZIONI O L'ESECUZIONE DI PROCEDURE DIVERSE DA QUELLE SPECIFICATE QUI POTREBBERO PROVOCARE PERICOLOSE ESPOSIZIONI A RADIAZIONI.

1) Leggere le seguenti istruzioni.
2) Conservare queste istruzioni.
3) Prestare attenzione agli avvertimenti.
4) Seguire tutte le istruzioni.
5) Non usare l'apparecchio vicino all'acqua.
6) Pulire solo con un panno asciutto.
7) Non bloccare le aperture per la ventilazione. Installare secondo le istruzioni del costruttore.

8) Non installare l'apparecchio vicino a fonti di calore come radiatori, regolatori di calore, stufe o altri apparecchi che producono calore (inclusi gli amplificatori).

9) Non eliminare la spina polarizzata di sicurezza o la spina di messa a terra. La spina polarizzata ha due lame, una più larga dell'altra. Una spina di messa a terra ha due lame e una terza punta di messa terra. La lama larga o la terza punta sono fornite per la vostra sicurezza. Se la spina fornita non è adatta al tipo di presa, consultate un elettricista per sostituire la presa obsoleta.

10) Non calpestare o strattonare il cordone di alimentazione, in modo particolare vicino alla spina e alla presa a cui è collegato l'apparecchio e dal punto in cui esce dall'apparecchio.

11) Usare solamente attacchi/accessori specificati dal costruttore.

12) Usare solo carrello, supporto, treppiede, mensola o tavola specificata dal costruttore o venduto insieme all'apparecchio. Quando viene usato un carrello, prestare attenzione quando si sposta la combinazione carrello/apparato per evitare cadute da sopra.

13) Scollegare questo apparato durante temporali o quando non viene utilizzato per lunghi periodi di tempo.

14) Rivolgersi solo a personale qualificato. La riparazione è richiesta quando l'apparecchio è stato danneggiato in qualunque modo, come nel caso che il cordone dell'alimentazione o la spina siano stati danneggiati, l'apparecchio sia stato esposto a pioggia o umidità, non funzioni correttamente o sia stato lasciato cadere.

• Questo apparecchio consuma una quantità di corrente elettrica irrilevante dalla presa di rete mentre il suo interruttore POWER o STANDBY/ON non è in posizione ON.
• La presa di rete è utilizzata come dispositivo di sconnessione; il quale dovrebbe restare sempre operabile.
• Si deve usare cautela quando si usano gli auricolari o le cuffie con il prodotto, perché un eccesso di pressione sonora (volume) negli auricolari o nelle cuffie può causare la perdita dell'udito.

CAUTELA

• Non esporre questo apparecchio a gocce o schizzi.
• Non appoggiare alcun contenitore, come un vaso, pieno d'acqua sopra l'apparecchio.
• Non installare questo apparecchio in spazi ristretti come una libreria o ambienti simili.
• Questo apparecchio dovrebbe essere collocato sufficientemente vicino alla presa AC in modo da poter facilmente afferrare la spina del cordone di alimentazione in qualsiasi momento.

CAUTELA

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Modello per l'Europa

CE Questo prodotto è conforme alla richiesta delle direttive europee e agli altri regolamenti della commissione.

Per gli utenti europei

Smaltimento delle apparecchiature elettriche ed elettroniche e di batterie e/o accumulatori

a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti urbani mediante impianti di raccolta designati dal governo o dalle autorità locali.
b) Il corretto smaltimento di apparecchiature elettroniche/elettriche e di batterie/accumulatori, contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente.
c) Lo smaltimento non corretto di apparecchiature elettroniche/elettriche e di batterie/accumulatori può avere gravi conseguenze per l'ambiente e la salute umana a causa della presenza di sostanze pericolose nelle apparecchiature.
d) Il simbolo RAEE (Rifiuti Apparecchiature Elettriche ed Elettroniche), che mostra un bidone con ruote barrato, indica che le apparecchiature elettriche/elettroniche e le batterie/accumulatori devono essere raccolti e smaltiti separatamente dai rifiuti domestici.

Se una batteria o accumulatore contiene più dei valori specificati di piombo (Pb), mercurio (Hg) e/o cadmio (Cd) come definito nella direttiva sulle batterie (2006/66/CE), i simboli chimici per quegli elementi sarà indicato sotto al simbolo RAEE.

e) I centri di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature elettroniche/elettriche e dei rifiuti di batterie/accumulatori, si prega di contattare il comune, il servizio di smaltimento rifiuti o il negozio dove è stato acquistato l'apparecchio.

Precauzioni per le apparecchiature wireless (solo TN-180BT)

Conformità del trasmettitore radio e delle interferenze

Questo prodotto ha una funzione di trasmettitore a banda larga sulla banda di 2.4 GHz.

Gamma di frequenza utilizzata: 2400 MHz – 2480 MHz

Potenza massima di uscita: Bluetooth® Classe 2 (meno di 2,5 mW)

Si prega di utilizzare il prodotto solo nel paese in cui è stato acquistato. A seconda del paese, potrebbero esistere restrizioni sull'uso della tecnologia wireless Bluetooth.

Modello SEE (Spazio economico europeo)

Con la presente, TEAC Corporation dichiara che il tipo di apparecchiatura radio è conforme alla direttiva 2014/53/UE., e le altre direttive e regolamenti della Commissione.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet. Si prega di contattarci via e-mail.

http://www.teac-audio.eu/en/

TEAC Corporation

1-47 Ochiai, Tama-shi, Tokyo, 206-8530, Japan

Requisiti di esposizione alle radiazioni

Questa apparecchiatura è conforme al regolamento, che è riconosciuto a livello internazionale, nel caso di esposizione umana alle onde radio generate dal trasmettitore.

Dichiarazione di conformità

Modello SEE (Spazio economico europeo)

Questa apparecchiatura è conforme EN.62311; la valutazione degli apparecchi elettronici ed elettrici in relazione ai limiti di esposizione umana ai campi elettromagnetici; la norma armonizzata della direttiva 2014/53/UE.

CAUTELA

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Marchi e diritti d'autore

Altri nomi di società, nomi di prodotto e loghi in questo documento sono marchi o marchi registrati dei rispettivi proprietari.

Indice

Grazie per aver scelto TEAC. Leggere attentamente questo manuale per ottenere le migliori prestazioni da questo apparecchio.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA....42

Precauzioni per le apparecchiature wireless (solo TN-180BT) ..43

Marchi e diritti d'autore....43

Prima dell'uso....44

Collegamenti 45

Nomi e funzioni delle parti ....45

Maneggiare i dischi 46

Coperchio antipolvere....46

Operazioni di base 47

Note sugli stili....48

Registrazione con un computer (solo TN-100) .....48

Ascolto con altoparlanti Bluetooth® (solo TN-180BT)....49

Risoluzione dei problemi....50

Specifiche....51

Prima dell'uso

Accessori inclusi

Controllare che la scatola comprenda tutti gli accessori in dotazione indicati di seguito. Si prega di contattare il negozio dove è stata acquistata l'unità se uno qualsiasi di questi accessori è mancante o è stato danneggiato durante il trasporto.

Tappetino di gomma × 1

Adattatore per dischi a 45 RPM (EP) × 1

Coperchio antipolvere × 1

Cerniere × 2

Cavo audio RCA × 1

Alimentatore CA (GPE053A-V120050) × 1

Manuale di istruzioni (questo documento) × 1

• Conservare questo manuale in un luogo sicuro per future consultazioni.
• Vedere il retro di questo documento per informazioni sulla garanzia in Europa e in altri paesi o aree.

- L'adattatore per dischi a 45 RPM e la scatola che contiene l'adattatore AC e altri accessori inclusi si trovano all'interno del materiale di imballaggio, come mostrato nell'illustrazione qui sotto.

Scatola con l'adatta- tore AC e altri accessori Adattatore per dischi a 45 RPM Materiale di imballaggio

Precauzioni per l'uso

• Posizionare l'unità su una superficie piana.
• Non collocare alcun oggetto sul coperchio antipolvere. Gli oggetti sul coperchio potrebbero causare disturbi a causa di vibrazioni o cadere, soprattutto durante la riproduzione.
• Evitare di collocare l'unità alla luce solare diretta, vicino a una fonte di calore o in altre condizioni simili. Non collocare l'unità sopra un amplificatore o altri dispositivi che possono generare calore superiore alla temperatura di funzionamento di questa unità. Ciò potrebbe causare scolorimento, deformazione o malfunzionamento.
• Poiché l'unità potrebbe divenire calda durante il funzionamento, lasciare sempre uno spazio sufficiente intorno per la ventilazione. Quando si installa questa unità, lasciare un po' di spazio (almeno 20 cm) dagli altri dispositivi e le pareti per consentire una buona dissipazione del calore.
  Quando si colloca in un rack, per esempio, lasciare almeno 35 cm sopra e 10 cm dietro. Il mancato rispetto di queste precauzioni potrebbe causare un surriscaldamento interno e provocare incendi.
• NON SPOSTARE L'unità DURANTE LA RIPRODUZIONE. Durante la riproduzione, il disco ruota. Non sollevare o spostare l'unità durante la riproduzione. Ciò potrebbe danneggiare il disco, lo stilo, la cartuccia o l'unità.
• Rimuovere sempre il disco prima di trasferirsi o spostare l'unità. Spostamento dell'unità con un disco sul giradischi potrebbe danneggiare il disco, lo stilo e la cartuccia o potrebbe causare malfunzionamenti.
• Il voltaggio fornito all'unità deve corrispondere alla tensione indicata sul pannello posteriore. Se si è in dubbio riguardo a ciò, consultare un elettricista.

Manutenzione

Se la superficie dell'unità si sporca, pulirla con un panno morbido o utilizzare sapone liquido neutro diluito. Lasciare asciugare completamente la superficie dell'unità prima di utilizzarla.

- Non utilizzare panni chimici, solventi o sostanze simili perché potrebbero danneggiare la superficie dell'unità.

CAUTELA

Per motivi di sicurezza, scollegare il cavo di alimentazione dalla presa di corrente prima di pulirla.

Uso del sito TEAC Global

È possibile scaricare gli aggiornamenti per questa unità dal TEAC Global Site:

http://teac-global.com/

1) Aprire il sito TEAC Global Site.
2) Nella sezione TEAC Downloads, selezionare la lingua desiderata per aprire la pagina di download per la propria lingua.

NOTA

Se la lingua desiderata non viene visualizzata, cliccare su "Other Languages".

3) Cliccare sul nome del prodotto nella sezione "Products".

4) Selezionare e scaricare gli aggiornamenti necessari.

Collegamenti

A B C D E Alimentatore AC incluso R L Amplificatore Quando PHONO EQ è su ON Collegare ai connettori di ingresso di linea dell'amplificatore ecc. Quando PHONO EQ è su THRU Collegare agli ingressi PHONO dell'amplificatore ecc. Precauzioni durante i collegamento: • Collegare l'unità solo dopo aver effettu altri i collegamenti. • Leggere attentamente i manuali dei dis- si vogliono collegare e seguire le relativi quando si effettuono i collegamenti.

Questa illustrazione è del TN-100.

A Prese di uscita audio analogiche (L/R)

Questi sono segnali audio analogici di uscita.

L'impostazione del selettore PHONO EQ cambia il tipo di segnale in uscita.

Utilizzare i cavi audio inclusi (o simili disponibili in commercio) per collegarsi a connettori di ingresso audio analogici (LINE, PHONO ecc.) dell'altra apparecchiatura.

Cavo audio RCA

B PHONO EQ (interruttore di impostazione di uscita audio)

ON

I segnali audio amplificati dall'amplificatore di equalizzazione phono incorporato vengono emessi dai connettori di uscita audio analogici (L/R).

THRU

Il segnale dello stilo viene emesso direttamente attraverso i connettori di uscita audio analogici (L/R).

Utilizzare questa impostazione quando si collega un'apparecchiatura dotato di ingressi PHONO.

- Al momento della spedizione dalla fabbrica, questo è impostato su ON.

ATTENZIONE

Quando è impostato su ON, se viene collegato agli ingressi PHONO di un amplificatore, per esempio, l'uscita dagli altoparlanti o cuffie sarà molto forte, per cui si potrebbero danneggiare le apparecchiature o l'udito.

C Porta USB (USB tipo B) (solo TN-100)

L'audio analogico del disco viene convertito in segnali digitali PCM (fino a 48 kHz/16 bit) e viene emesso attraverso questa porta. È possibile registrare su un computer collegandola a una porta USB del computer utilizzando un cavo USB (dal tipo A al tipo B) (pagina 48).

D Connettore di ingresso DC

Dopo aver completato i collegamenti del cavo audio, collegare qui l'adattatore AC incluso.

Verificare che la spina di alimentazione dell'alimentatore AC sia inserito in una presa di corrente.

- Non utilizzare un alimentatore AC diverso da quello in dotazione.

⚠ Assicurarsi di collegare il cavo di alimentazione a una presa AC che fornisca la giusta tensione. Il collegamento a una presa che fornisce una tensione non corretta può provocare incendi o scosse elettriche.

⚠ Tenere la spina quando la si collega a una presa. Non tirare o strattonare il cavo di alimentazione.

⚠️ Scollegare il cavo di alimentazione dalla presa di corrente quando non si prevede di utilizzare l'unità per un lungo periodo di tempo.

E Pulsante STANDBY/ON

Premere il pulsante STANDBY/ON per accendere l'unità o metterla in standby.

Nomi e funzioni delle parti

a b c d e f

Questa illustrazione è del TN-100.

a Piatto del giradischi

Posizionare il disco centrato sul piatto.

- Posizionare il tappeto di gomma che è incluso con il giradischi prima dell'uso.

b Levetta del braccetto

Usare questo per alzare e abbassare la puntina.

Invece di usare un dito, si consiglia di utilizzare la levetta per alzare e abbassare il braccetto onde evitare di danneggiare i dischi e la puntina.

c Manopola di regolazione della velocità di rotazione

Selezionare la velocità di rotazione indicata sul disco da riprodurre.

d Supporto per il braccetto

Questo è un supporto per il braccetto nella posizione di riposo.

e Braccetto

f Conchiglia

ATTENZIONE

Rimuovere sempre il coperchio di protezione (bianco) prima dell'uso. Conservare questo coperchio protettivo per proteggere la punta dello stilo durante il trasporto.

Maneggiare i dischi

Come tenere i dischi

Quando si tiene un disco o lo si rimuove dalla custodia, evitare di toccare i solchi tenendolo per l'etichetta e il bordo con una mano o tenendolo per i bordi con entrambe le mani.

Etichetta Solchi Bordo esterno

Pulizia

• Le impronte digitali e la polvere su un disco possono causare rumore e salti, così come danneggiare il disco stesso e lo stilo. Usare un pulisci-dischi reperibile in commercio per pulire i dischi. Non usare solventi o qualcosa di diverso da un pulisci-dischi. Tali sostanze potrebbero danneggiare la superficie del disco.
• Quando si utilizza un pulisci-dischi, pulire la superficie del disco con un movimento circolare, seguendo i solchi.

Precauzioni

• Non lasciare i dischi in luoghi esposti alla luce solare diretta o molto caldi o molto umidi. Lasciare un disco in tali condizioni per lungo tempo può causare deformazioni, crescita di muffe o altri danni.
• Non impilare più dischi o collocare oggetti pesanti su di loro. Non lasciare i dischi in posizione angolata per lunghi periodi di tempo. Ciò potrebbe causare deformazioni o altri danni.
• Non lasciare che oggetti duri vengano in contatto direttamente con i solchi. Ciò potrebbe graffiarli.
• Dopo aver terminato la riproduzione di un disco, rimetterlo sempre nella sua custodia per una corretta conservazione. Lasciare un disco non protetto potrebbe causare deformazioni o graffi.
• Non utilizzare dischi incrinati.

Coperchio antipolvere

Montaggio del coperchio antipolvere

Coperchio antipolvere Unità principale Cerniera

1 Inserire completamente le cerniere nei supporti alle estremità destra e sinistra della parte posteriore dell'unità principale.
2 Allineare la parte superiore delle cerniere con supporti del coperchio antipolvere e inserirle.

- Chiudere il coperchio antipolvere durante la riproduzione. Dato che questo previene contatti esterni accidentali e scherma la pressione sonora esterna, è meno probabile che si verifichino disturbi durante la riproduzione.

- Non aprire o chiudere il coperchio quando un disco è in riproduzione. In tal modo si evita, per esempio, che si verifichino salti della puntina sul disco.

- Tenere il coperchio chiuso per quanto possibile per proteggere il disco dalla polvere.

Rimozione del coperchio antipolvere

Tenere entrambi i bordi del coperchio antipolvere e sollevarlo lentamente per rimuoverlo insieme alle cerniere dall'unità. Poi, rimuovere le cerniere dal coperchio antipolvere.

Apertura e chiusura del coperchio antipolvere

Aaperto

Apertura

Tenere il bordo anteriore del coperchio antipolvere e sollevarlo delicatamente sino al suo completo arresto.

Il coperchio antipolvere rimarrà aperto in questa posizione.

Chiusura

Abbassare delicatamente il coperchio antipolvere fino alla completa chiusura.

Fare attenzione alle dita durante l'apertura e la chiusura del coperchio antipolvere.

Operazioni di base

Riproduzione di dischi

ATTENZIONE

Non far vibrare l'unità durante la riproduzione. Ciò potrebbe causare salti sul suono e danneggiare il disco e lo stilo.

1 Premere il pulsante STANDBY/ON sul retro dell'unità per accenderla.

2 Aprire lentamente il coperchio antipolvere.

⚠️ Fare attenzione alle dita, per esempio, durante l'apertura e la chiusura del coperchio antipolvere.

3 Posizionare un disco sul piatto.

Durante la riproduzione di un 45 giri, utilizzare l'adattatore incluso.

4 Selezionare la velocità di rotazione indicata sul disco.

La velocità di rotazione può essere impostata a 33 1/3, 45 o 78 giri.

33 45 78

5 Spostare il fermo del braccetto verso destra per rilasciare il braccetto.

Fermo

6 Utilizzare la levetta del braccetto per sollevare il braccetto.

Levetta del braccetto Braccetto

- È possibile spostare il braccetto sopra il disco anche con la levetta in avanti e quindi abbassare lenta-mente il braccetto per avviare la riproduzione.

7 Spostare il braccetto sul brano da cui si desidera avviare la riproduzione.

ATTENZIONE

• Rimuovere sempre il coperchio protettivo (bianco) prima dell'uso. Conservare questo coperchio protettivo per proteggere la punta dello stilo durante il trasporto.
• Il primo brano inizia dal bordo esterno del disco. Abbassare lo stilo sul bordo esterno del disco se si desidera ascoltare il primo brano.

8 Utilizzare la levetta del braccetto per abbassare il braccetto.

Il braccetto si abbassa lentamente finché lo stilo non tocca il disco e inizia la riproduzione.

- Chiudere il coperchio antipolvere durante la riproduzione. In questo modo si riduce il rumore schermando la pressione sonora esterna e si impediscono salti causati dal contatto involontario.

⚠️ Non collocare nulla sul coperchio antipolvere.

ATTENZIONE

• Durante la riproduzione, non toccare il braccetto o il disco in rotazione. In caso contrario, si potrebbe danneggiare la puntina o graffiare il disco.
• Non interrompere con una mano la rotazione del piatto durante la riproduzione. Dal momento che questo prodotto non è un giradischi progettato per i DJ (trazione diretta), fare qualcosa di simile potrebbe causare malfunzionamenti.

Se il volume è troppo alto durante la riproduzione del disco, la vibrazione prodotta dagli altoparlanti potrebbe essere trasmessa allo stilo, causando forti rientri. Se questo accade, abbassare il volume dell'amplificatore.

Quando la riproduzione termina

Quando la riproduzione termina, il braccetto ritorna automaticamente sul supporto del braccetto e la rotazione si arresta. Per interrompere manualmente la riproduzione, utilizzare la levetta del braccetto per sollevarlo e quindi riportare il braccetto nella posizione di riposo.

Levetta del braccetto Braccetto Conchiglia

- A seconda del tipo di disco il braccetto potrebbe non tornare automaticamente indietro, quando finisce il disco. In tal caso, portare il braccetto sul suo supporto manualmente.

Note sugli stili

• Gli stili per dischi sono componenti di precisione, pertanto bisogna maneggiarli con cura onde evitare di piegarli o danneggiare la loro punta. Se uno stilo si piega o viene danneggiato, potrebbe non essere in grado di seguire il solco in modo preciso e potrebbe danneggiare i dischi o causare altri malfunzionamenti.
• Se uno stilo raccoglie lo sporco del disco, usare un detergente per stili disponibile in commercio o un prodotto simile per pulirlo.

Sostituzione dello stilo

Uno stilo si logora dopo un utilizzo di circa 500 ore. Questo peggiorerà la qualità del suono e potrebbe danneggiare i dischi. Sostituire lo stilo con uno raccomandato prima che questo si verifichi.

ATTENZIONE

• Prima di sostituire lo stilo, spegnere l'unità e l'amplificatore. La mancata osservanza di questo potrebbe causare forti rumori improvvisi che potrebbero danneggiare gli altoparlanti.
• Fare attenzione a non ferire le dita o danneggiare l'apparecchiatura.
• Non permettere a bambini piccoli di ingerire accidentalmente uno stilo.
• Tenere presente che le puntine piegate, per esempio, a causa di insufficiente attenzione del cliente o altre cause esterne non sono coperte dalla garanzia.

Quando si rimuove lo stilo (la parte arancione), tenere la cartuccia ed estrarre lo stilo nella direzione A per rimuoverlo.

Quando si installa un nuovo stilo, inserirlo nella direzione B, spingendolo in modo che la sua chiusura sia allineata con il cartuccia.

Stilo di ricambio (venduto separatamente): STL-122 stilo con puntina in diamante (2 inclusi)

Per la sostituzioni dello stilo rivolgersi al rivenditore.

Registrazione con un computer (solo TN-100)

Il suono di un disco può essere registrato in digitale su un computer utilizzando un cavo USB disponibile in commercio per collegare l'unità a una porta USB del computer.

Sistemi operativi supportati

I computer che eseguono i seguenti sistemi operativi possono essere collegati tramite USB a questa unità (a partire da aprile 2018).

Windows

Windows 7 (32 bit, 64 bit)

Windows 8 (32 bit, 64 bit)

Windows 8.1 (32 bit, 64 bit)

Windows 10 (32 bit, 64 bit)

Mac

OS X Lion (10.7)

OS X Mountain Lion (10.8)

OS X Mavericks (10.9)

OS X Yosemite (10.10)

OS X El Capitan (10.11)

macOS Sierra (10.12)

macOS High Sierra (10.13)

L'uso di sistemi operativi diversi da questi non è garantito.

- Questa unità funzionerà con il driver standard del sistema operativo, quindi non è necessario installare un driver speciale.

Collegamento a un computer

1 Accendere il computer.

Verificare che il sistema operativo funzioni correttamente.

2 Usare il cavo USB per collegare il computer e l'unità.

- Utilizzare un cavo USB disponibile in commercio dotato di nucleo in ferrite quando si collega l'unità a un computer.

3 Premere il pulsante STANDBY/ON di questa unità per accenderla.

Quando sono collegate, il computer rileverà automaticamente la porta USB di questa unità e di identificarla come "USB Audio CODEC".

• Per registrare l'audio da questo giradischi utilizzando un computer, è necessario installare un software da usare per la registrazione audio nel computer. È possibile acquistare separatamente il software di registrazione audio preferito o scaricare da Internet il software gratuito come, per esempio, Audacity (http://www.audacityteam.org/). Il software gratuito Audacity non è supportato da TEAC.
• Quando si collega a un computer tramite USB e si effettua una registrazione audio, non eseguire una delle seguenti operazioni. Ciò potrebbe causare malfunzionamenti del computer. Chiudere sempre il software di registrazione nel computer prima di procedere.
• Scollegare il cavo USB
• Mettere l'unità in standby

Ascolto con altoparlanti Bluetooth® (solo TN-180BT)

Impostazioni del computer

L'esempio seguente spiega le impostazioni per l'utilizzo con Windows 7.

1 Dal menu Start, selezionare il Pannello di controllo.
2 Fare clic su "Audio".
3 Fare clic su "Registrazione" e verificare che "USB Audio CODEC" sia impostato come "Dispositivo predefinito".
4 Selezioanre "Microfono USB Audio CODEC" e fare clic sul pulsante Proprietà.
5 Fare clic su "Avanzate".
6 Dal menu a discesa "Formato predefinito", selezionare la qualità audio (formato) che si desidera utilizzare per la registrazione.

NOTA

"2 canali, 16 bit, 48000 Hz (qualità DVD)" fornisce audio di alta qualità, ma richiede anche più spazio per i file. La registrazione con una frequenza di campionamento inferiore riduce la qualità audio, ma richiede anche minor spazio per i file.

7 Cliccare su "OK".

Questa unità ha un trasmettitore Bluetooth che può inviare il suono di altoparlanti Bluetooth in modalità wireless.

1 Premere il pulsante STANDBY/ON sul retro dell'unità per accenderla.

ON STANDBY

2 Associare e collegare gli altoparlanti Bluetooth.

AIRING

Pulsante PAIRING/
Spia di associazione

Associazione degli altoparlanti Bluetooth

L'abbinamento di questa unità con un altro altoparlante Bluetooth è necessario la prima volta che la si collega con l'altoparlante Bluetooth.

1) Premere il pulsante PAIRING di questa unità per avviare la modalità di connessione. La spia lampeggerà lentamente.
2) Premere di nuovo il pulsante PAIRING per almeno due secondi per avviare la modalità di associazione. La spia (bianca) lampeggerà rapidamente.
3) Dopo che questa unità entra in modalità di associazione, porre l'altoparlante Bluetooth in modalità di associazione.

Quando questa unità e l'altoparlante Bluetooth sono collegati, la spia di associazione rimane accesa senza lampeggiare.

• Fare riferimento al manuale di istruzioni del diffusore Bluetooth per informazioni su come usarlo.
• L'associazione potrebbe richiedere del tempo a seconda dell'altoparlante Bluetooth collegato.
• Questa unità si collega al diffusore Bluetooth più vicino. Se non viene rilevato alcun altoparlante Bluetooth per circa cinque minuti, verrà avviata la modalità standby Bluetooth e la spia di associazione si spegne.

Collegamento agli altoparlanti Bluetooth già associati

Premere il pulsante PAIRING di questa unità per avviare la modalità di connessione.

La spia di associazione lampeggerà lentamente.

Quando questa unità e l'altoparlante Bluetooth sono collegati, la spia di associazione rimane accesa senza lampeggiare.

- Quando ci si collega a un altoparlante Bluetooth, spostare altri altoparlanti e dispositivi Bluetooth riceventi ad almeno 10 metri da questa unità o spegnerli.

3 Ascoltare un disco.

• La connessione Bluetooth è possibile anche mentre un disco è in riproduzione.
• Regolare il volume dell'altoparlante Bluetooth, se necessario.
• Questa unità non può essere utilizzata per regolare il volume.
• Per terminare una connessione, premere il pulsante PAIRING di questa unità per almeno sei secondi per entrare in modalità standby Bluetooth o spegnere questa unità.
• Se si tiene premuto il pulsante PAIRING per 10 secondi o più, la lampada di associazione lampeggerà e cancellerà tutte le associazioni esistenti con altri dispositivi.

ATTENZIONE

Quando non si usa questa unità, terminare la connessione Bluetooth premendo il pulsante PAIRING di questa unità per almeno sei secondi. Quindi, verificare che la spia di associazione si sia spenta.

Risoluzione dei problemi

Se si verificano problemi con questa unità, si prega di controllare i seguenti punti prima di richiedere assistenza. Qualcosa di diverso potrebbe essere la causa del problema. Si prega di verificare che anche i dispositivi collegati vengano utilizzati correttamente.

Se l'unità persiste a non funzionare correttamente, contattare il rivenditore presso il quale è stata acquistata.

TN-100/TN-180BT

Assenza di alimentazione.

→ Verificare che l'alimentatore sia collegato a una presa di corrente. Quindi, premere il pulsante STANDBY/ON per accendere l'unità (pagina 45).

Nessun suono.

→ Quando si collegano le prese di uscita audio analogiche di questa unità alle prese di ingresso audio di un amplificatore o di un altro apparecchio, impostare l'interruttore PHONO EQ (impostazione di uscita audio) su ON (pagina 45).

La riproduzione non è possibile; c'è del rumore.

→ Verificare che il coperchio dello stilo (in plastica bianca) sia stato rimosso.
→ Impronte digitali e polvere sul disco possono causare rumore e salti. Utilizzare un pulisci dischi disponibile in commercio per pulire i dischi (pagina 46).
→ Pulire lo stilo (pagina 48).
→ Se lo stilo è logoro, sostituirlo (pagina 48).
Posizionare l'unità il più lontano possibile da televisori, forni a microonde e altri dispositivi che emettono onde elettromagnetiche.

L'intonazione è errata.

→ Selezionare la velocità di rotazione indicata sul disco (pagina 47).

Il suono salta.

→ Le vibrazioni causano salti. Collocare l'unità in un luogo stabile.
→ Se il disco è sporco, pulirlo.
→ Non utilizzare dischi graffiati.

Un disco non viene riprodotto fino alla fine.

→ Inizializzare la funzione di ritorno automatico. Spostare manualmente il braccetto nel solco più interno del disco. L'inizializzazione è completa quando il braccetto ritorna automaticamente e il giradischi si ferma.

Solo TN-180BT

Il collegamento non è possibile con l'altoparlante Bluetooth che si vuole collegare.

→ Spegnere sia questa unità che il dispositivo Bluetooth una volta. Con entrambi accesi riprovare l'associazione.
→ Spegnere l'alimentazione di altri altoparlanti Bluetooth nel raggio di 10 metri. Verrà associato l'altoparlante Bluetooth più vicino.

La connessione con l'altoparlante Bluetooth è riuscita, ma non si sente alcun suono di riproduzione o il suono si interrompe durante la riproduzione.

→ Controllare il volume dell'altoparlante Bluetooth.
Premere il pulsante PAIRING di questa unità per almeno sei secondi per disconnettere l'altoparlante Bluetooth una volta. Poi, riprovare l'associazione.
→ Spegnere questa unità e riaccenderla. Quindi, premere il pulsante PAIRING per riprovare l'associazione.

Il collegamento con uno smartphone non è possibile.

→ Questa unità funziona come un trasmettitore Bluetooth, e può inviare il suono agli altoparlanti Bluetooth. Poiché non funziona come ricevitore Bluetooth, non può essere collegata a uno smartphone.

Specifiche

Piatto giradischi

Sistema di trazione....Trasmissione a cinghia

Motore.... Motore DC

Velocità di rotazione.... 33 1/3 rpm, 45 rpm, 78 rpm

Variazione della velocità di rotazione .... ± 2%

Wow & flutter 0,25%

Rapporto SN ..... 64 dB o superiore (pesato A, 20 kHz LPF)

Piatto ....Plastica di diametro 29 cm

Braccetto

Tipo di braccetto..... Braccetto dritto bilanciato staticamente

Lunghezza del braccio effettiva.... 200 mm

Cartuccia

Tipo.... MM

Tensione di uscita 2,4 mV ±3 dB

(10 kHz, 3,54 cm/s)

Stilo di ricambio (venduto separatamente):

STL-122 stilo con puntina in diamante (2 inclusi)

Per la sostituzioni dello stilo rivolgersi al rivenditore.

Tensione di uscita

PHONO EQ THRU.... 2,4 mV ±3 dB

PHONO EQ ON.... 149 mV (-16,5 dBV)

Prese di uscita.... RCA

Porta USB (solo TN-100)

Porta USB che può ricevere alimentazione dal bus USB del computer (Full Speed) ...... Connettore USB tipo B

Supporto di alimentazione bus USB .... 5 V, 500 mA

- Usare un cavo USB disponibile in commercio per collegare l'unità a un computer per ricevere l'alimentazione.

Frequenza di campionamento

Bit di quantizzazione 16 bit

Funzione Bluetooth (solo TN-180BT)

Versione Bluetooth 4.0 (DUAL MODE)

Classe di uscita.... Class 2

Profilo supportato.... A2DP

Codec.... SBC

Generali

Adattatore di alimentazione AC

Ingresso ...... AC 100 V–AC 240 V, 50-60 Hz

Uscita.... 12 V, 500 mA

Consumo

Standby

TN-100....0,2 W o meno

TN-180BT 0,3 W o meno

Acceso

TN-100.... 1,5 W o meno

TN-180BT 2 W o meno

Peso 3,5 kg

Temperatura di esercizio .....da 5°C a 35°C

Dimensioni (L × A × P) (incluse le parti sporgenti)

Quando il coperchio antipolvere è chiuso

420 × 105 × 356 mm

Quando il coperchio antipolvere è aperto

420 × 356 × 386 mm

Quando il coperchio antipolvere è rimosso

420 × 92 × 356 mm

● Dati relativi al funzionamento a 20 °C.

Accessori in dotazione

Tappetino di gomma × 1

Adattatore per dischi a 45 RPM (EP) × 1

Coperchio antipolvere × 1

Cerniere × 2

Cavo audio RCA × 1

Alimentatore CA (GPE053A-V120050) × 1

Manuale di istruzioni (questo documento) × 1

- Le specifiche e l'aspetto sono soggetti a modifiche senza preavviso.

- Peso e dimensioni sono approssimativi.

- Le illustrazioni in questo manuale potrebbero differire leggermente dai modelli di produzione.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

LET OP: LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. BEVAT GEEN ONDERDELEN WAAR GEBRUIKERS AAN KUNNEN WERKEN. LAAT ONDERHOUD OVER AAN BEVOEGD ONDERHOUDSPERSONEEL.

- Utilizzare un cavo USB disponibile in commercio dotato di nucleo in ferrite quando si collega l'unità a un computer.

Questo apparecchio è conforme alle norme sulla garanzia vigenti nel rispettivo Paese in cui esso è stato acquistato. Si prega di rivolgersi al proprio commerciante, presso il quale è stato acquistato l'apparecchio, nel caso in cui si voglia richiedere una prestazione in garanzia.
