K52M15IL2 - Forno SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno elettrico da incasso
Dimensioni (L x A x P)	Circa 595 x 595 x 550 mm
Peso netto	Circa 45 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza totale	Non specificata (stima 2500 W)
Funzioni di cottura	Cottura statica, calore inferiore, calore superiore, grill, grill rapido
Timer	Meccanico, 0-100 minuti, con segnale acustico
Illuminazione interna	Lampada 25 W, tipo E13, 230 V
Numero di guide	4 posizioni
Accessori forniti	Griglia metallica, teglia profonda, teglia poco profonda
Porta	Vetro rimovibile per la pulizia (non menzionato esplicitamente, ma probabile)
Pulizia	Pulizia con acqua saponata, evitare detergenti abrasivi
Sicurezza	Blocco bambini non specificato; spegnimento automatico tramite timer
Installazione	Da incasso, richiede installazione da tecnico autorizzato
Riparabilità	Lampada sostituibile da tecnico; ricambi originali raccomandati

Domande frequenti - K52M15IL2 SHARP

Come preriscaldare il forno prima della cottura?

Ruotare la manopola delle funzioni sulla posizione desiderata (ad esempio cottura statica) e impostare il termostato sulla temperatura desiderata. Lasciare riscaldare per circa 10 minuti prima di infornare gli alimenti.

Cosa fare se il forno non si scalda?

Controllare che l'apparecchio sia collegato e che l'interruttore non sia scattato. Assicurarsi che il timer non sia sulla posizione 0 o M (funzionamento manuale). Se il problema persiste, contattare un centro di assistenza autorizzato.

Come pulire l'interno del forno?

Scollegare l'apparecchio e attendere che si raffreddi. Utilizzare un panno morbido imbevuto di acqua saponata. Evitare detergenti abrasivi, spugne metalliche e pulitori a vapore. Risciacquare con acqua pulita e asciugare.

Posso usare piatti in vetro in questo forno?

Sì, è possibile utilizzare piatti in vetro resistente al calore, così come piatti in silicone. Evitare di posizionarli direttamente dal forno caldo su una superficie fredda per non romperli.

Come utilizzare la funzione grill?

Posizionare gli alimenti sulla griglia in posizione alta. Impostare la manopola delle funzioni su grill o grill rapido, e il termostato a 190 °C. La porta deve rimanere chiusa durante l'uso. Preriscaldare 10 minuti se necessario.

Il timer meccanico non funziona, cosa fare?

Controllare che la manopola sia ruotata su una posizione tra 1 e 100 minuti. Se il forno non si spegne alla fine del tempo, il meccanismo potrebbe essere difettoso. Contattare il servizio post-vendita per una sostituzione.

Come sostituire la lampada del forno?

Scollegare l'apparecchio e lasciarlo raffreddare. La lampada è di tipo E13, 230V, 25W. La sostituzione deve essere eseguita da un tecnico autorizzato per evitare il rischio di scosse elettriche.

Perché c'è un odore la prima volta che uso il forno?

Al primo utilizzo, gli isolanti e gli elementi riscaldanti nuovi possono emanare un odore. Riscaldare il forno vuoto alla temperatura massima per 45 minuti ventilando la stanza.

Il forno può essere installato sotto un piano cottura?

Sì, a condizione di rispettare le distanze minime: almeno 50 mm tra la superficie di lavoro e il pannello superiore del forno, e 25 mm tra la superficie di lavoro e il pannello di controllo.

Quali accessori sono forniti con il forno?

Il forno viene fornito con una griglia metallica, una teglia profonda e una teglia poco profonda. Altri accessori resistenti al calore possono essere acquistati separatamente.

MANUALE UTENTE K52M15IL2 SHARP

IT Istruzioni per l'uso

ES Manual de uso

IT-Dichiarazione di conformità

Dichiariamo che i nostri prodotti sono conformi a Direttive, Decisioni e Regolamenti europei e ai requisiti elencati negli standard di riferimento.

Il nostro obiettivo è offrirti prodotti di alta qualità che superano le tue aspettative. La tua apparecchiatura è prodotta in impianti moderni ed è collaudata con attenzione. Questo manuale è stato preparato per aiutarti a usare la tua apparecchiatura, che è stata fabbricata usando la più recente tecnologia con sicurezza e la massima efficienza. Prima di usare l'apparecchiatura, leggi con attenzione questa guida che include informazioni di base per una installazione, manutenzione e uso sicuri. Contatta il centro di assistenza clienti autorizzato più vicino per l'installazione del tuo prodotto.

Contenuti

Presentazione e dimensioni del prodotto

Avvertenze

Preparazione per l'installazione e l'uso

Uso del forno

Pulizia e manutenzione del prodotto

Assistenza e trasporto

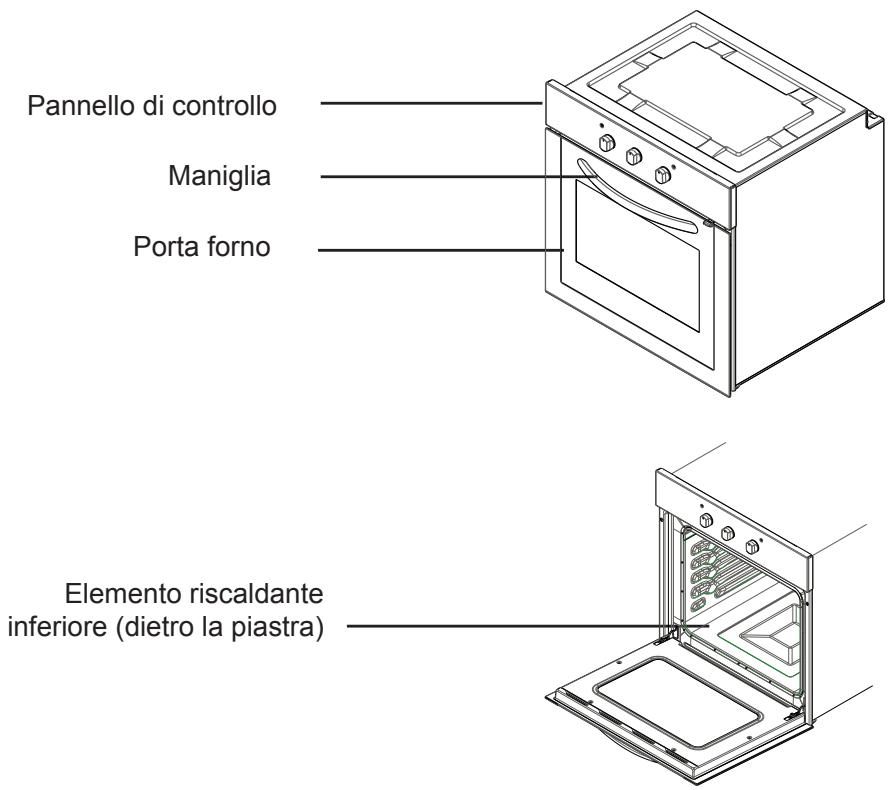

PRESENTAZIONE E DIMENSIONI DEL PRODOTTO

Elemento riscaldante superiore (dietro la piastra)

Portelli per lo scarico dell'aria

AVVERTENZE SULLA SICUREZZA

LEGGERE LE PRESENTI ISTRUZIONI CON ATTENZIONE E NELLA LORO INTEREZZA PRIMA DI UTILIZZARE LA PROPRIA APPARECCHIATURA, E CONSERVARLE IN UN LUOGO ADATTO PER EVENTUALI RIFERIMENTI.

IL PRESENTE MANUALE È STATO REALIZZATO PER PIÙ MODELLI. LA PROPRIA APPLICAZIONE POTREBBE NON ESSERE DOTATA DI ALCUNE DELLE FUNZIONALITÀ ILLUSTRATE NEL PRESENTE MANUALE. PRESTARE ATTENZIONE ALLE ESPRESSIONI DOTATE DI ILLUSTRAZIONI DURANTE LA LETTURA DEL MANUALE.

Avvertenze generali sulla sicurezza

- La presente apparecchiatura può essere usata da bambini dagli otto anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenze nel caso in cui siano state assegnate a supervisori o abbiano ottenuto istruzioni in merito all'uso sicuro dell'apparecchiatura

e comprendano i pericoli coinvolti. L'apparecchiatura non è un giocattolo. La pulizia e la manutenzione non devono essere eseguiti da bambini in assenza di supervisione.

- AVVERTENZE: L'apparecchiatura e le sue parti accessibili diventano incandescenti durante l'uso. Fare attenzione a evitare di toccare gli elementi incandescenti. I bambini di età inferiore agli otto anni devono essere tenuti a distanza se non in presenza di sorveglianza continua.

• AVVERTENZE: Pericolo di incendio: non conservare oggetti sulle superfici di cottura. - AVVERTENZE: Se la superficie è spaccata, disattivare l'apparecchiatura per evitare eventuali scosse elettriche.

• L'apparecchiatura non è progettata per essere operata tramite timer esterni o sistemi di controllo a distanza separati. - Durante l'uso, l'apparecchiatura diventa incandescente. Fare attenzione a evitare di toccare gli elementi incandescenti all'interno del forno. - Durante l'uso, le maniglie tenute per brevi periodi nel normale uso possono diventare incandescenti. - Non usare detergenti abrasivi o graffiatori in metallo affilati per pulire il vetro dello sportello del forno o le altre superfici perché potrebbero graffiare la superficie, provocando la rottura del vetro o danni alla superficie. • Non usare pulitori a vapore per la pulizia

dell'apparecchiatura.

- AVVERTENZE: Assicurarsi che l'apparecchiatura sia spenta prima di sostituire la lampada per evitare eventuali scosse elettriche.

- ATTENZIONE: le parti accessibili potrebbero essere incandescenti durante la cottura o l'uso della griglia. Tenere lontani i bambini.

• La tua apparecchiatura è prodotta secondo tutti gli standard e i regolamenti internazionali e locali applicabili.
• La manutenzione e la riparazione devono essere eseguite esclusivamente da tecnici di servizio autorizzati. La manutenzione e la riparazione se eseguite da tecnici non autorizzati potrebbero causare rischi. È pericoloso alterare o modificare le specifiche dell'apparecchiatura.
• Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas, pressione del gas, tensione e frequenza elettriche) e i requisiti dell'apparecchiatura siano compatibili. I requisiti per questa apparecchiatura sono indicati sull'etichetta.
• ATTENZIONE: Questa apparecchiatura è progettata esclusivamente per la cottura degli alimenti e per l'uso domestico interno e non

deve essere usata per altri scopi o in altre apparecchiature, come per usi non domestici o in ambienti commerciali o per il riscaldamento degli ambienti.

• Non provare a sollevare o spostare l'apparecchiatura tirando la maniglia dello sportello.
• Tutte le possibili misure di sicurezza sono state applicate per garantire la sicurezza del consumatore. Poiché il vetro potrebbe rompersi, fare attenzione durante la pulizia per evitare di graffiarlo. Evitare di colpire o battere sul vetro con degli accessori.
• Assicurarsi che il cavo di alimentazione non si pieghi durante l'installazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal vostro agente di servizio o da persone similmente qualificate al fine di evitare rischi.
• Quando lo sportello del forno è aperto, non permettere ai bambini di salire o sedere sopra di esso.

Avvertenze sull'installazione

• Non usare l'apparecchiatura prima che sia completamente installata. - L'apparecchiatura deve essere installata e operata da un tecnico autorizzato. Il produttore non è responsabile dei danni causati da una collocazione e installazione difettosa effettuata da soggetti non autorizzati. - Durante il disimballaggio dell'apparecchiatura, assicurarsi che non abbia subito danni durante il trasporto. In caso di difetti, non usare l'apparecchiatura e contattare immediatamente un agente di assistenza qualificato. I materiali usati per l'imballaggio (nylon, graffette, schiuma espansa, ecc.) potrebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

trici, schiuma espansa...ecc.) potrebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

• Proteggere l'apparecchiatura dagli effetti atmosferici. Non esporla agli effetti di sole, pioggia, neve, ecc.
• I materiali che circondano l'apparecchiatura (cabina) devono essere in grado di resistere a temperature di almeno 100°C.

Quando il forno viene azionato per la prima volta, i materiali isolanti e gli elementi di riscaldamento emetteranno odore. Per questa ragione, prima di usare il forno, azionare alla massima temperatura per 45 minuti. Nello stesso tempo è necessario ventilare adeguatamente l'ambiente in cui il prodotto è installato.

• Quando il forno viene azionato per la prima volta, i materiali isolanti e gli elementi di riscaldamento emetteranno odore. Per questa ragione, prima di usare il forno, azionarlo alla massima temperatura per 45 minuti. Nello stesso tempo è necessario ventilare adeguatamente l'ambiente in cui il prodotto è installato.
• Durante l'uso, le superfici interne ed esterne del forno si riscaldano. Quando si apre lo sportello del forno, allontanarsi per evitare la corrente di aria incandescente dal forno. Potrebbe causare ustioni.
• Non collocare materiali infiammabili o combustibili all'interno o nelle vicinanze dell'apparecchiatura quando è in funzione.
• Usare sempre guanti da forno per rimuovere e spostare gli alimenti nel forno.
• Non allontanarsi dal fornello durante la cottura con olii liquidi o solidi. Potrebbero incendiarsi in caso di surriscaldamento estremo. Non versare acqua sulle fiamme causate dall'olio. Coprire la casseruola o la padella con il suo coperchio per togliere l'aria alle fiamme

e spegnere il fornello.

- Se l'apparecchiatura non viene usata per molto tempo, staccare la spina. Tenere disattivato l'interruttore di controllo principale. Se l'apparecchiatura non viene usata per molto tempo, chiudere la valvola del gas.

- Assicurarsi che le manopole di controllo dell'apparecchiatura siano sempre in posizione "0" (arresto) quando non viene usata.

- Il vassoio si inclina quando viene estratto. Fare attenzione a non versare liquidi bollenti.

- Quando lo sportello o il cassetto del forno è aperto, non lasciare niente sopra di esso. L'apparecchiatura potrebbe sbilanciarsi o il coperchio rompersi.

- Non collocare oggetti pesanti o prodotti infiammabili o incendiabili (nylon, borse di plastica, carta, panni, ecc.) nel cassetto. Questo include stoviglie con accessori di plastica (p.es. maniglie).

- Non appendere tovaglie, panni o indumenti all'apparecchiatura o alle relative maniglie.

• Durante la pulizia e la manutenzione

- Spegnere sempre l'apparecchiatura prima di operazioni come la pulizia o la manutenzione. Ciò può essere fatto dopo avere staccato l'apparecchiatura o spento gli interruttori principali.

- Non rimuovere le manopole di controllo per pulire il pannello di controllo.

• PER MANTENERE L'EFFICIENZA E LA SICUREZZA DELLA PROPRIA APPARECCHIATURA, RACCOMANDIAMO DI USA-

RE SEMPRE PARTI ORIGINALI O CHIAMARE I NOSTRI AGENTI DI ASSISTENZA AUTORIZZATI IN CASO DI NECESSITÀ.

PREPARAZIONE PER L'INSTALLAZIONE E L'USO

Prodotto con le parti e i materiali della migliore qualità, questo forno moderno, funzionale e pratico soddisferà tutti i tuoi bisogni. Assicurarsi di leggere il manuale per ottenere risultati ottimali ed evitare eventuali problemi in futuro. Le informazioni seguenti contengono regole necessarie alle corrette operazioni di posizionamento e manutenzione. Dovrebbero essere lette soprattutto dai tecnici che posizionano l'apparecchiatura.

CONTATTA IL CENTRO DI ASSISTENZA AUTORIZZATO PER L'INSTALLAZIONE DEL TUO FORNO!

SCEGLIERE UNA POSIZIONE PER IL FORNO

- Esistono diversi elementi a cui fare attenzione quando si sceglie un posto per il proprio forno. Assicurarsi di considerare le nostre raccomandazioni seguenti per evitare eventuali problemi e situazioni pericolose che potrebbero verificarsi in seguito!

- Quando si sceglie un posto per il forno, fare attenzione a che non siano presenti materiali infiammabili o combustibili nelle vicinanze, come tende, olio, panni, ecc., che potrebbero rapidamente incendiarsi.

- I mobili intorno al forno devono essere realizzati in materiali resistenti a più di 50°C.

Le modifiche richieste dal cabinato su parete e dal tubo di aspirazione sopra il prodotto combinato incorporato e le altezze minime della tavola per il forno sono indicate nella figura 1. Di conseguenza, il tubo di aspirazione deve essere a un'altezza minima di 65 cm dalla tavola. Se non è presente un tubo di aspirazione, l'altezza non deve essere inferiore a 70 cm.

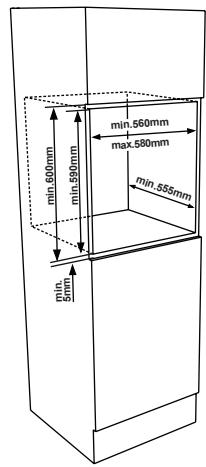

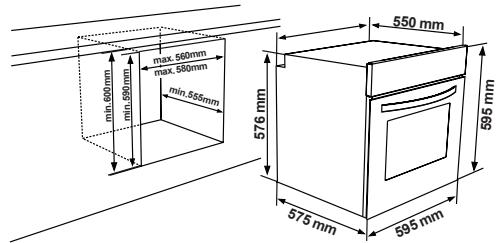

ISTRUZIONI DEL FORNO INCORPORATO

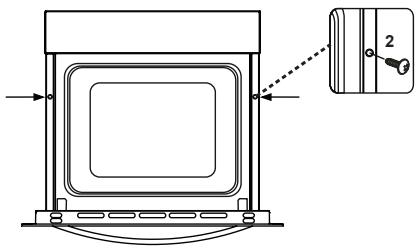

Inserire il forno nella cabina spingendolo in avanti. Aprire lo sportello del forno e inserire due viti nei fori ubicati sopra il telaio del forno. Quando il telaio del prodotto tocca la superficie in legno del cabinato, serrare le viti.

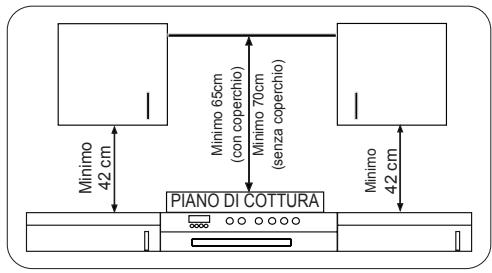

Se il forno è installato sotto un piano di cottura, la distanza tra il piano e il pannello superiore del forno deve essere almeno di 50 mm e la distanza tra il piano e la parte superiore del pannello di controllo deve essere almeno di 25 mm.

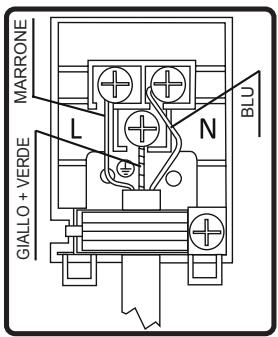

SICUREZZA E CABLAGGIO DEL FORNO INCORPORATO

Le istruzioni seguenti devono essere osservate durante il cablaggio:

- il cavo di messa a terra deve essere connesso tramite la vite con il segno di messa a terra. La connessione del cavo di alimentazione deve essere come indicato nella figura 6. Se non sono presenti prese per la messa a terra conformi ai regolamenti nell'ambiente dell'installazione, contattare immediatamente il servizio di assistenza autorizzato.

– La presa della messa a terra deve es-

sere vicina all'apparecchiatura. Non usare in nessun caso una prolunga.

• Il cavo di alimentazione non deve entrare a contatto con la superficie incandescente del prodotto.
• In caso di danni al cavo di alimentazione, contattare immediatamente il servizio di assistenza autorizzato. Il cavo deve essere sostituito dal servizio di assistenza autorizzato.
• Il cablaggio dell'apparecchiatura deve essere eseguito dal servizio di assistenza autorizzato. Usare un cavo di alimentazione modello H05VV-F.
• Un cablaggio non correttamente eseguito potrebbe danneggiare l'apparecchiatura. Tali danni non saranno coperti dalla garanzia.
• L'apparecchiatura è progettata per connettersi a 220-240V. Se l'elettricità è diversa dal valore indicato, contattare immediatamente il servizio di assistenza autorizzato.
• L'azienda produttrice dichiara di non assumersi responsabilità in caso di danni o perdite causate dalla mancata osservanza delle norme di sicurezza!

USO DEL FORNO

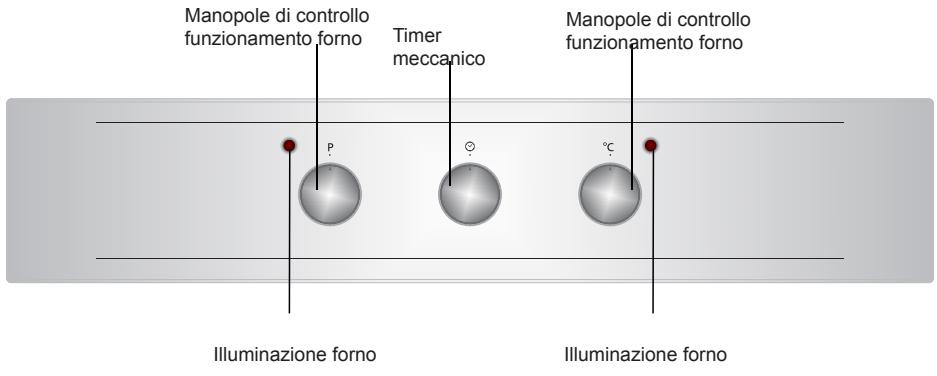

Pannello di controllo

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicate nella sezione successiva.

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicate nella sezione successiva.

Funzioni forno

* Le funzioni del forno potrebbero essere diverse a seconda del modello.

Illuminazione forno:

Si illumina solo la luce del forno e resta accesa durante la cottura.

Funzione di cottura statica:

Il termostato e le luci di avviso del forno si accendono, gli elementi riscaldanti inferiore e superiore iniziano a funzionare. La funzione di cottura statica emette calore, assicurando anche la cottura degli alimenti superiori e inferiori. È l'ideale per cucinare dolci, torte, pasta al forno, lasagne e pizza. Si raccomanda di preriscaldare il forno per 10 minuti e di cuocere usando una sola mensola alla volta con questa funzione.

Funzione di riscaldamento inferiore:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante inferiore inizia a funzionare. La funzione di riscaldamento inferiore è l'ideale per la cottura della pizza, quando il calore aumenta dal fondo del forno e riscalda gli alimenti in alto. Questa funzione è appropriata per il riscaldamento degli alimenti e non per la cottura.

Funzione di riscaldamento superiore:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante superiore inizia a funzionare. Con questa modalità di cottura, il calore emanato dall'elemento riscaldante superiore cuoce il lato superiore degli alimenti. La funzione riscaldante superiore è l'ideale per friggere il lato superiore degli alimenti già cotti e per riscaldare gli alimenti.

Funzione griglia:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante griglia inizia a funzionare. La funzione è usata per la grigliatura e la tostatura degli alimenti, usare le mensole superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio sotto per raccogliere le gocce di olio o grasso. Si raccomanda di preriscaldare il forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Funzione griglia rapida:

Il termostato e le luci di avviso del forno si accendono, la griglia e gli elementi riscaldanti superiore iniziano a funzionare. La funzione è usata per la grigliatura rapida e per coprire un'area superficiale maggiore, come nella grigliatura di carni, usare le mensole superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio sotto per raccogliere le gocce di olio o grasso. Si raccomanda di preriscaldare il forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Uso del timer meccanico

Funzionamento manuale

Quando si imposta il pulsante del timer nella posizione che indica M come indicato nell'immagine, è possibile azionare in modo continuo il forno. Quando il pulsante del timer è in posizione 0 il forno non funziona.

Operare regolando il tempo

Impostare il tempo di cottura desiderato ruotando il pulsante del timer in un intervallo compreso tra 0 e 100 minuti. Al termine di questo periodo, il forno smette di funzionare e il timer emette un avviso sonoro.

PIATTI	INFERIORE-SUPERIORE			GRIGLIA
	Termostato Pos (°C)	Pos. sostegni	Periodo di cottura (min)	Termostato Pos (°C)	Pos. sostegni	Periodo di cottura (min)
Dolce a strati	170-190	1-2	35-45
Torta	170-190	1-2	30-40
Biscotti	170-190	1-2	30-40
Polpette alla griglia				190	4	10-15
Alimenti umidi	175-200	2	40-50
Pollo	200	1-2	45-60	190	*
Braciole				190	3-4	15-25
Bistecca				190	4	15-25

Accessori

Il prodotto è dotato di accessori. È anche possibile usare accessori acquistati da altre fonti, ma devono essere resistenti al calore e alle fiamme. È anche possibile usare piatti di vetro, stampi per torte e vassoi da forno adeguati per l'uso in forno. Seguire le istruzioni del produttore quando si usano altri accessori. Nel caso di uso di piatti di piccole dimensioni, collocare il piatto sulla griglia, così che si trovi completamente sulla parte centrale della griglia. Se gli alimenti da cuocere non coprono completamente il vassoio del forno, se gli alimenti sono presi dal congelatore o il vassoio è usato per la raccolta dei liquidi degli alimenti che scorrono durante la grigliatura, si possono osservare modifiche della forma nel vassoio. Ciò è dovuto alle alte temperature che si verificano durante la cottura. Il vassoio ritorna alla sua forma originale quando si raffredda dopo la cottura. Si tratta di un normale evento fisico che si verifica durante il trasferimento del calore. Non collocare vassoi e piatti in vetro caldi in ambienti freddi subito dopo averli tolti dal forno per evitare di romperli. Non collocare su superfici fredde e umide. Collocare su un panno da cucina asciutto e attendere che si asciughino. Quando si usa la griglia del forno, raccomandiamo (quando appropriato) di usare la griglia fornita con il prodotto. Quando si usa la griglia, collocare un vassoio su una delle mensole per consentire la raccolta dell'olio. È possibile aggiungere acqua al vassoio per la pulizia. Come spiegato nei paragrafi corrispondenti, non tentare in alcun caso di usare la piastra a gas della griglia senza il coperchio di protezione. Se il proprio forno a gas dispone di una piastra a gas con griglia, ma il coperchio per il calore è assente, o se è danneggiata e non può essere usata, richiedere una parte di ricambio dal centro di assistenza più vicino.

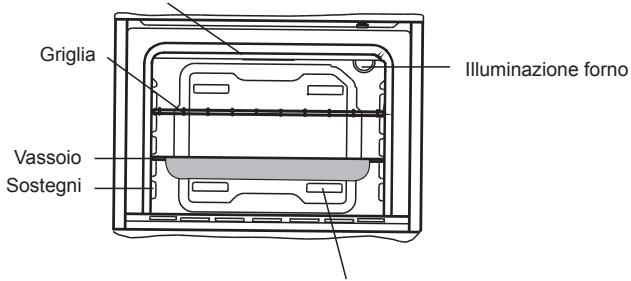

Accessori forno

Gli accessori per il proprio forno potrebbero essere differenti a seconda del modello.

Griglia

La griglia è usata per cuocere o per collocare stoviglie.

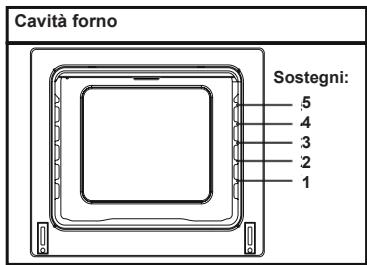

AVVISO - Collocare correttamente la griglia in uno dei supporti nella cavità del forno e spingerla verso il fondo.

Il vassoio è usato per cuocere dolci come sformati, ecc. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerlo verso il fondo.

Il vassoio profondo è usato per cuocere stufati. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerlo verso il fondo.

PULIZIA E MANUTENZIONE DEL FORNO

PULIZIA

Prima di iniziare a pulire il forno, assicurarsi che i pulsanti di controllo siano disattivati e l'apparecchiatura sia fredda. Scollegare l'apparecchiatura.

Non usare materiali pulenti contenenti particelle che potrebbero graffiare le parti verniciate e smaltate

del forno. Usare detergenti a crema o liquidi che non contengono particelle. Non usare creme caustiche, polveri abrasive, lana di ferro o strumenti rigidi perché potrebbero danneggiare le superfici. Nel caso in cui del liquido in eccesso venga sversato sul forno e si incendi, potrebbe danneggiare lo smalto. Pulire immediatamente i liquidi versati. Non usare pulitori a vapore per la pulizia del forno.

Pulizia dell'interno del forno

Assicurarsi di staccare il forno prima di iniziare la pulizia. I migliori risultati si ottengono pulendo l'interno del forno mentre è ancora tiepido. Spazzolare il forno con un panno morbido e bagnato con acqua saponata dopo ogni uso. Quindi spazzolare nuovamente, questa volta con un panno bagnato, e quindi asciugare. Una pulizia completa usando detergenti in polvere e a secco. Per i prodotti con telai smaltati catalitici, le pareti posteriori e laterali del telaio inferno non richiedono pulizia. A ogni

modo; a seconda dell'uso, si raccomanda di sostituirli dopo un certo periodo di tempo.

MANUTENZIONE

Sostituzione della lampadina del forno

La sostituzione della lampadina del forno deve essere eseguita da un tecnico autorizzato. La classificazione della lampadina deve essere di 230V, 25 watt, modello E14, T300, prima di modificare la lampadina il forno deve essere staccato e deve essere freddo.

Il design della lampadina è specifico per l'uso con apparecchiature domestiche per la cucina e non è adatto all'illuminazione della casa.

ASSISTENZA E TRASPORTO

Se il forno non funziona:

Il forno potrebbe essere staccato, si è verificato un black-out. Sui modelli dotati di timer, l'orario potrebbe non essere regolato.

Se il forno non riscalda:

Il calore potrebbe non essere regolato con l'interruttore di controllo del riscaldatore.

Se la lampadina interna non si accende: controllare l'elettricità. Bisogna controllare se le lampadine sono difettose. Se sono difettose, sostituirle seguendo la guida.

Cucina (se la parte inferiore-superiore non cuoce in modo uniforme):

Controllare la posizione della mensola, il periodo di cottura e i valori di riscaldamento secondo il manuale.

Con l'eccezione di ciò, in caso di problemi con il prodotto, contattare il "servizio di assistenza autorizzato".

INFORMAZIONI RELATIVE AL TRASPORTO

Se è necessario il trasporto:

conservare il contenitore originale del prodotto e trasportarlo usando il contenitore originale se è necessario trasportarlo. Seguire i contrassegni di trasporto sul contenitore. Collocare con del nastro il fornello sulle parti superiori,

Gentile cliente,

Il nostro obiettivo è offrirti prodotti di alta qualità che superano le tue aspettative. La tua apparecchiatura è prodotta in impianti moderni ed è collaudata con attenzione. Questo manuale è stato preparato per aiutarti a usare la tua apparecchiatura, che è stata fabbricata usando la più recente tecnologia con sicurezza e la massima efficienza. Prima di usare l'apparecchiatura, leggi con attenzione questa guida che include informazioni di base per una installazione, manutenzione e uso sicuri. Contatta il centro di assistenza clienti autorizzato più vicino per l'installazione del tuo prodotto.

Contenuti

Presentazione e dimensioni del prodotto

Avvertenze

Preparazione per l'installazione e l'uso

Uso del forno

Pulizia e manutenzione del prodotto

Assistenza e trasporto

PRESENTAZIONE E DIMENSIONI DEL PRODOTTO

Elemento riscaldante superiore (dietro la piastra)

Portelli per lo scarico dell'aria

AVVERTENZE SULLA SICUREZZA

LEGGERE ATTENTAMENTE LE PRESENTI ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIATURA E CONSERVARLE IN UN LUOGO ADATTO PER EVENTUALI RIFERIMENTI FUTURI.

IL PRESENTE MANUALE È STATO REALIZZATO PER PIÙ MODELLI. IL VOSTRO APPARECCHIO POTREBBE NON ESSERE DOTATO DI ALCUNE DELLE FUNZIONALITÀ ILLUSTRATE NEL PRESENTE MANUALE. PRESTARE ATTENZIONE ALLE ESPRESSIONI ACCOMPAGNATE DA ILLUSTRAZIONI DURANTE LA LETTURA DEL MANUALE.

Avvertenze generali sulla sicurezza

- La presente apparecchiatura può essere utilizzata da bambini di età non inferiore a otto anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, purché siano supervisionati o abbiano ricevuto istruzioni riguardanti l'uso sicuro dell'apparecchiatura

e comprendano i pericoli connessi. L'apparecchiatura non è un giocattolo. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

- AVVERTENZA: L'apparecchiatura e le sue parti accessibili diventano incandescenti durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti. I bambini di età inferiore a otto anni devono essere tenuti a distanza, a meno che non siano costantemente sorvegliati.

• AVVERTENZA: Pericolo di incendio: non riporre oggetti sulle superfici di cottura. - AVVERTENZA: Se la superficie è incrinata, spegnere l'apparecchiatura per evitare il rischio di scosse elettriche.

• L'apparecchiatura non è progettata per essere azionata tramite timer esterni o sistemi di controllo remoto separati. - Durante l'uso, l'apparecchiatura diventa incandescente. Fare attenzione a non toccare gli elementi riscaldanti all'interno del forno. - Durante l'uso, le maniglie possono diventare incandescenti se tenute per brevi periodi durante il normale utilizzo. - Non utilizzare detergenti abrasivi o raschietti metallici affilati per pulire il vetro dello sportello del forno o altre superfici, poiché potrebbero graffiare la superficie, causando la rottura del vetro o danni alla superficie. • Non utilizzare pulitori a vapore per la pulizia

dell'apparecchiatura.

- AVVERTENZA: Assicurarsi che l'apparecchiatura sia spenta prima di sostituire la lampada per evitare il rischio di scosse elettriche.

- ATTENZIONE: le parti accessibili possono diventare incandescenti durante la cottura o l'uso della griglia. Tenere i bambini a distanza.

• La tua apparecchiatura è prodotta secondo tutti gli standard e i regolamenti internazionali e locali applicabili.
• La manutenzione e la riparazione devono essere eseguite esclusivamente da tecnici di servizio autorizzati. La manutenzione e la riparazione se eseguite da tecnici non autorizzati potrebbero causare rischi. È pericoloso alterare o modificare le specifiche dell'apparecchiatura.
• Prima dell'installazione, assicurarsi che le condizioni di distribuzione locali (natura del gas, pressione del gas, tensione e frequenza elettriche) e i requisiti dell'apparecchiatura siano compatibili. I requisiti per questa apparecchiatura sono indicati sull'etichetta.
• ATTENZIONE: Questa apparecchiatura è progettata esclusivamente per la cottura degli alimenti e per l'uso domestico interno e non

deve essere usata per altri scopi o in altre apparecchiature, come per usi non domestici o in ambienti commerciali o per il riscaldamento degli ambienti.

• Non provare a sollevare o spostare l'apparecchiatura tirando la maniglia dello sportello.
• Tutte le possibili misure di sicurezza sono state applicate per garantire la sicurezza del consumatore. Poiché il vetro potrebbe rompersi, fare attenzione durante la pulizia per evitare di graffiarlo. Evitare di colpire o battere sul vetro con degli accessori.
• Assicurarsi che il cavo di alimentazione non si pieghi durante l'installazione. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal vostro agente di servizio o da persone similmente qualificate al fine di evitare rischi.
• Quando lo sportello del forno è aperto, non permettere ai bambini di salire o sedere sopra di esso.

avvertenze sull'installazione

• Non usare l'apparecchiatura prima che sia completamente installata. - L'apparecchiatura deve essere installata e operata da un tecnico autorizzato. Il produttore non è responsabile dei danni causati da una collocazione e installazione difettosa effettuata da soggetti non autorizzati. - Durante il disimballaggio dell'apparecchiatura, assicurarsi che non abbia subito danni durante il trasporto. In caso di difetti, non usare l'apparecchiatura e contattare immediatamente un agente di assistenza qualificato. I materiali usati per l'imballaggio (nylon, graffette, schiuma espansa...ecc.) potrebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

trici, schiuma espansa... ecc.) potrebbero avere effetti negativi sui bambini, e dovrebbero essere raccolti e rimossi immediatamente.

• Proteggere l'apparecchiatura dagli effetti atmosferici. Non esporla agli effetti di sole, pioggia, neve, ecc.
• I materiali che circondano l'apparecchiatura (cabina) devono essere in grado di resistere a temperature di almeno 100°C.

Durante l'uso

• Quando il forno viene azionato per la prima volta, i materiali isolanti e gli elementi di riscaldamento emetteranno odore. Per questa ragione, prima di usare il forno, azionarlo alla massima temperatura per 45 minuti. Nello stesso tempo è necessario ventilare adeguatamente l'ambiente in cui il prodotto è installato.
• Durante l'uso, le superfici interne ed esterne del forno si riscaldano. Quando si apre lo sportello del forno, allontanarsi per evitare la corrente di aria incandescente dal forno. Potrebbe causare ustioni.
• Non collocare materiali infiammabili o combustibili, all'interno o nelle vicinanze dell'apparecchiatura quando è in funzione.
• Usare sempre guanti da forno per rimuovere e spostare gli alimenti nel forno.
• Non allontanarsi dal fornello durante la cottura con olii liquidi o solidi. Potrebbero incendiarsi in caso di surriscaldamento estremo. Non versare acqua sulle fiamme causate dall'olio. Coprire la casseruola o la padella con il suo coperchio per togliere l'aria alle fiamme

e spegnere il fornello.

- Se l'apparecchiatura non viene usata per molto tempo, staccare la spina. Tenere disattivato l'interruttore di controllo principale. Se l'apparecchiatura non viene usata per molto tempo, chiudere la valvola del gas.

- Assicurarsi che le manopole di controllo dell'apparecchiatura siano sempre in posizione "0" (arresto) quando non viene usata.

- Il vassoio si inclina quando viene estratto. Fare attenzione a non versare liquidi bollenti.

- Quando lo sportello o il cassetto del forno è aperto, non lasciare niente sopra di esso. L'apparecchiatura potrebbe sbilanciarsi o il coperchio rompersi.

- Non collocare oggetti pesanti o prodotti infiammabili o incendiabili (nylon, borse di plastica, carta, panni...ecc.) nel cassetto. Questo include stoviglie con accessori di plastica (p.es. maniglie).

- Non appendere tovaglie, panni o indumenti all'apparecchiatura o alle relative maniglie.

• Durante la pulizia e la manutenzione

- Spegnere sempre l'apparecchiatura prima di operazioni come la pulizia o la manutenzione. Ciò può essere fatto dopo avere staccato l'apparecchiatura o spento gli interruttori principali.

- Non rimuovere le manopole di controllo per pulire il pannello di controllo.

• PER MANTENERE L'EFFICIENZA E LA SICUREZZA DELLA PROPRIA APPARECCHIATURA, RACCOMANDIAMO DI USA-

RE SEMPRE PARTI ORIGINALI O CHIAMARE I NOSTRI AGENTI DI ASSISTENZA AUTORIZZATI IN CASO DI NECESSITÀ.

PREPARAZIONE PER L'INSTALLAZIONE E L'USO

Prodotto con le parti e i materiali della migliore qualità, questo forno moderno, funzionale e pratico soddisferà tutti i tuoi bisogni. Assicurarsi di leggere il manuale per ottenere risultati ottimali ed evitare eventuali problemi in futuro. Le informazioni seguenti contengono regole necessarie alle corrette operazioni di posizionamento e manutenzione. Dovrebbero essere lette soprattutto dai tecnici che posizionano l'apparecchiatura.

CONTATTA IL CENTRO DI ASSISTENZA AUTORIZZATO PER L'INSTALLAZIONE DEL TUO FORNO!

SCEGLIERE UNA POSIZIONE PER IL FORNO

- Esistono diversi elementi a cui fare attenzione quando si sceglie un posto per il proprio forno. Assicurarsi di considerare le nostre raccomandazioni seguenti per evitare eventuali problemi e situazioni pericolose che potrebbero verificarsi in seguito!

- Quando si sceglie un posto per il forno, fare attenzione a che non siano presenti materiali infiammabili o combustibili nelle vicinanze, come tende, olio, panni, ecc., che potrebbero rapidamente incendiarsi.

- I mobili intorno al forno devono essere realizzati in materiali resistenti a più di 50°C.

Le modifiche richieste dal cabinato su parete e dal tubo di aspirazione sopra il prodotto combinato incorporato e le altezze minime della tavola per il forno sono indicate nella figura 1. Di conseguenza, il tubo di aspirazione deve essere a un'altezza minima di 65 cm dalla tavola. Se non è presente un tubo di aspirazione, l'altezza non deve essere inferiore a 70 cm.

ISTRUZIONI DEL FORNO INCORPORATO

Inserire il forno nella cabina spingendolo in avanti. Aprire lo sportello del forno e inserire due viti nei fori ubicati sopra il telaio del forno. Quando il telaio del prodotto tocca la superficie in legno del cabinato, serrare le viti.

Se il forno è installato sotto un piano di cottura, la distanza tra il piano e il pannello superiore del forno deve essere almeno di 50 mm e la distanza tra il piano e la parte superiore del pannello di controllo deve essere almeno di 25 mm.

SICUREZZA E CABLAGGIO DEL FORNO INCORPORATO

Le istruzioni seguenti devono essere osservate durante il cablaggio:

- Il cavo di messa a terra deve essere connesso tramite la vite con il segno di messa a terra. La connessione del cavo di alimentazione deve essere come indicato nella figura 6. Se non sono presenti prese per la messa a terra conformi ai regolamenti nell'ambiente dell'installazione, contattare immediatamente il servizio di assistenza autorizzato.

– La presa della messa a terra deve es-

sere vicina all'apparecchiatura. Non usare in nessun caso una prolunga.

• Il cavo di alimentazione non deve entrare a contatto con la superficie incandescente del prodotto.
• In caso di danni al cavo di alimentazione, contattare immediatamente il servizio di assistenza autorizzato. Il cavo deve essere sostituito dal servizio di assistenza autorizzato.
• Il cablaggio dell'apparecchiatura deve essere eseguito dal servizio di assistenza autorizzato. Usare un cavo di alimentazione modello H05VV-F.
• Un cablaggio non correttamente eseguito potrebbe danneggiare l'apparecchiatura. Tali danni non saranno coperti dalla garanzia.
• L'apparecchiatura è progettata per connettersi a 220-240V. Se l'elettricità è diversa dal valore indicato, contattare immediatamente il servizio di assistenza autorizzato.
• L'azienda produttrice dichiara di non assumersi responsabilità in caso di danni o perdite causate dalla mancata osservanza delle norme di sicurezza!

USO DEL FORNO

Pannello di controllo

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicati nella sezione successiva.

Manopole di controllo funzionamento forno

Per selezionare la funzione di cottura desiderata, ruotare la manopola al simbolo relativo, i dettagli delle funzioni del forno sono indicati nella sezione successiva.

Funzioni forno

* Le funzioni del forno potrebbero essere diverse a seconda del modello.

Illuminazione forno:

Si illumina solo la luce del forno e resta accesa durante la cottura.

Funzione di cottura statica:

Il termostato e le luci di avviso del forno si accendono, gli elementi riscaldanti inferiore e superiore iniziano a funzionare. La funzione di cottura statica emette calore, assicurando anche la cottura degli alimenti superiori e inferiori. È l'ideale per cucinare dolci, torte, pasta al forno, lasagne e pizza. Si raccomanda di preriscaldare il forno per 10 minuti e di cuocere usando una sola mensola alla volta con questa funzione.

Funzione di riscaldamento inferiore:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante inferiore inizia a funzionare. La funzione di riscaldamento inferiore è l'ideale per la cottura della pizza, quando il calore aumenta dal fondo del forno e riscalda gli alimenti in alto. Questa funzione è appropriata per il riscaldamento degli alimenti e non per la cottura.

Funzione di riscaldamento superiore:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante superiore inizia a funzionare. Con questa modalità di cottura, il calore emanato dall'elemento riscaldante superiore cuoce il lato superiore degli alimenti. La funzione riscaldante superiore è l'ideale per friggere il lato superiore degli alimenti già cotti e per riscaldare gli alimenti.

Funzione griglia:

Il termostato e le luci di avviso del forno si accendono, l'elemento riscaldante griglia inizia a funzionare. La funzione è usata per la grigliatura e la tostatura degli alimenti, usare le mensole superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio sotto per raccogliere le gocce di olio o grasso. Si raccomanda di preriscaldare il forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Funzione griglia rapida:

Il termostato e le luci di avviso del forno si accendono, la griglia e gli elementi riscaldanti superiore iniziano a funzionare. La funzione è usata per la grigliatura rapida e per coprire un'area superficiale maggiore, come nella grigliatura di carni, usare le mensole superiori del forno. Spazzolare delicatamente la griglia con dell'olio per impedire agli alimenti di attaccarsi e collocare gli alimenti al centro della griglia. Collocare sempre un vassoio sotto per raccogliere le gocce di olio o grasso. Si raccomanda di preriscaldare il forno per circa 10 minuti. Avviso: Quando si usa la griglia, lo sportello del forno deve restare chiuso e la temperatura del forno deve essere regolata su 190°C.

Uso del timer meccanico

Funzionamento manuale

Quando si imposta il pulsante del timer nella posizione che indica M come indicato nell'immagine, è possibile azionare in modo continuo il forno. Quando il pulsante del timer è in posizione 0 il forno non funziona.

Operare regolando il tempo

Impostare il tempo di cottura desiderato ruotando il pulsante del timer in un intervallo compreso tra 0 - 100 minuti. Al termine di questo periodo, il forno smette di funzionare e il timer emette un avviso sonoro.

PIATTI	INFERIORE-SUPERIORE			GRIGLIA
	Termostato Pos (°C)	Pos. sostegni	Periodo di cottura (min)	Termostato Pos (°C)	Pos. sostegni	Periodo di cottura (min)
Dolce a strati	170-190	1-2	35-45
Torta	170-190	1-2	30-40
Biscotti	170-190	1-2	30-40
Polpette alla griglia				190	4	10-15
Alimenti umidi	175-200	2	40-50
Pollo	200	1-2	45-60	190	*
Braciole				190	3-4	15-25
Bistecca				190	4	15-25

Accessori

Il prodotto è dotato di accessori. È anche possibile usare accessori acquistati da altre fonti, ma devono essere resistenti al calore e alle fiamme. È anche possibile usare piatti di vetro, stampi per torte e vassoi da forni adeguati per l'uso in forno. Seguire le istruzioni del produttore quando si usano altri accessori. Nel caso di uso di piatti di piccole dimensioni, collocare il piatto nella griglia, così che si troverà completamente sulla parte centrale della griglia. Se gli alimenti da cuocere non coprono completamente il vassoio del forno, se gli alimenti sono presi dal congelatore o il vassoio è usato per la raccolta dei liquidi degli alimenti che scorrono durante la grigliatura, le modifiche della forma possono essere osservate nel vassoio. Ciò è dovuto alle alte temperature che si verificano durante la cottura. Il vassoio ritorna alla sua vecchia forma quando si raffredda dopo la cottura. Si tratta di un normale evento fisico che si verifica durante il trasferimento del calore. Non collocare vassoi e piatti in vetro caldi in ambienti freddi subito dopo averli tolti dal forno per evitare di romperli. Non collocare su superfici fredde e umide. Collocare su un panno da cucina asciutto e attendere che si asciughi. Quando si usa la griglia del forno; raccomandiamo (quando appropriato) di usare la griglia fornita con il prodotto. Quando si usa la griglia; collocare un vassoio su una delle mensole per consentire la raccolta dell'olio. È possibile aggiungere acqua al vassoio per la pulizia. Come spiegato nei paragrafi corrispondenti, non tentare in alcun caso di usare la piastra a gas della griglia senza il coperchio di protezione. Se il proprio forno a gas dispone di una piastra a gas con griglia, ma il coperchio per il calore è assente, o se è danneggiata e non può essere usata, richiedere una parte di ricambio dal centro di assistenza più vicino.

Accessori forno

Gli accessori per il proprio forno potrebbero essere differenti a seconda del modello.

Griglia

La griglia è usata per cuocere o per collocare stoviglie.

AVVISO - Collocare correttamente la griglia in uno dei supporti nella cavità del forno e spingerla verso dietro.

Il vassoio è usato per cuocere dolci come sformati, ecc. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerla verso dietro.

Il vassoio profondo è usato per cuocere stufati. Per collocare correttamente il vassoio nella cavità, posizionarlo su uno dei sostegni e spingerla verso dietro.

PULIZIA E MANUTENZIONE DEL FORNO

PULIZIA

Prima di iniziare a pulire il forno, assicurarsi che i pulsanti di controllo siano disattivati e l'apparecchiatura sia fredda. Scollegare l'apparecchiatura.

Non usare materiali pulenti contenenti particelle che potrebbero graffiare le parti verniciate e smaltate

del forno. Usare detergenti a crema o liquidi che non contengono particelle. Non usare creme caustiche, polveri abrasive, lana di ferro o strumenti rigidi perché potrebbero danneggiare le superfici. Nel caso in cui del liquido in eccesso venga sversato sul forno e si incendi, potrebbe danneggiare lo smalto. Pulire immediatamente i liquidi versati. Non usare pulitori a vapore per la pulizia del forno.

Pulizia dell'interno del forno

Assicurarsi di staccare il forno prima di iniziare la pulizia. I migliori risultati si ottengono pulendo l'interno del forno mentre è ancora tiepido. Spazzolare il forno con un panno morbido e bagnato con acqua saponata dopo ogni uso. Quindi spazzolare nuovamente, questa volta con un panno bagnato, e quindi asciugare. Una pulizia completa usando detergenti in polvere e a secco. Per i prodotti con telai smaltati catalitici, le pareti posteriori e laterali del telaio inferno non richiedono pulizia. A ogni

modo; a seconda dell'uso, si raccomanda di sostituirli dopo un certo periodo di tempo.

MANUTENZIONE

Sostituzione della lampadina del forno

La sostituzione della lampadina del forno deve essere eseguita da un tecnico autorizzato. La classificazione della lampadina deve essere di 230V, 25 watt, modello E14, T300. Prima di sostituire la lampadina, il forno deve essere staccato e deve essere freddo.

Il design della lampadina è specifico per l'uso con apparecchiature domestiche per la cucina e non è adatto all'illuminazione della casa.

ASSISTENZA E TRASPORTO

Se il forno non funziona:

Il forno potrebbe essere staccato, si è verificato un black-out. Sui modelli dotati di timer, l'orario potrebbe non essere regolato.

Se il forno non riscalda:

Il calore potrebbe non essere regolato con l'interruttore di controllo del riscaldatore.

Se la lampadina interna non si accende: controllare l'elettricità. Bisogna controllare se le lampadine sono difettose. Se sono difettose, sostituirle seguendo la guida.

Cucina (se la parte inferiore-superiore non cuoce in modo uniforme):

Controllare la posizione della mensola, il periodo di cottura e i valori di riscaldamento secondo il manuale.

Con l'eccezione di ciò, in caso di problemi con il prodotto, contattare il "servizio di assistenza autorizzato".

INFORMAZIONI RELATIVE AL TRASPORTO

Se è necessario il trasporto:

conservare il contenitore originale del prodotto e trasportarlo usando il contenitore originale se è necessario trasportarlo. Seguire i contrassegni di trasporto sul contenitore. Collocare con del nastro il fornello sulle parti superiori,

il coperchio e le testate ai pannelli da cucina.

Collocare un foglio di carta tra il coperchio superiore e il pannello da cucina, coprire il coperchio superiore, quindi collocare del nastro sulle superfici laterali del forno.

Collocare del cartone o carte con del nastro sul coperchio anteriore del vetro interno del forno adattandolo ai vassoi, affinché la griglia e ai vassoi nel forno non danneggino il coperchio del forno durante il trasporto. Inoltre collocare con del nastro i coperchi del forno alle pareti laterali.

Se non si possiede il contenitore originale.

Prendere le misure delle superfici esterne (vetro e superfici verniciate) del forno.
