MANUALE UTENTE STA64LFR SMEG

Allineare al bordo superiore del pannello porta.

ATTENZIONE: montare la porta e regoileare la tension delle molle laterali prima dell'instituzione. IMPORTANT: door template, do not destroy. Fit door and adjust hinge tension before installation.

IT-Sicurezza contro gli allagamento

Questo sistema di sicurezza protege il vosto appertamento

de danni dell acqua. In caso di guasio al tubo di entroa o nonsecciblato del sbaltare delle sterche, il dianato dell acqua.

permeabilita del systeme della macchina, tenerà del acqui- vile interrotta.

La scatola della scurezza and allagamento montata sul tubo,

connexe partel elstroha. E'pertanto problto collocare la corteale sponse collinuoso, hi non se in cui estra un paralleia.

scatola sussa non acquis. Né caso in cui per un ragione quastei la scatola sublica dannl, toilers immediamente

la presa di collegamento alla rote elettrica.

I modelli con aperture automatica sono dotati di una cordicella (raggiungibile alla parte anterioreanche in presenza di massello) che permette l'aperatura della porta in assenza di alimentazione elettrica tirandola semplicamente verso il basso.

Prima di montare l'anta è preferibile estrarre parzialmente (ruotandolo in senso antiorario) il pulsante di aperture elettrica.

La regolazione fine del pulsante deve essere effettuata ad ante montata utilizzando un cacciavite a taglio, agenda sulla zigrinatura del pulsante. Per aprire la porta premere in alto centralmente l'anta fino al Beep, quindi rilasciarla.
La Lvs è dotata di una "sicurezza bambini", se attivata, per après la porta tenere premuta l'anta fino al 3^ Beep, quando rilasciarla. Rilasciendo l'anta prima o dopo il 3^ Beep, l'anta non si aprirà, quando ripetere l'operazione.

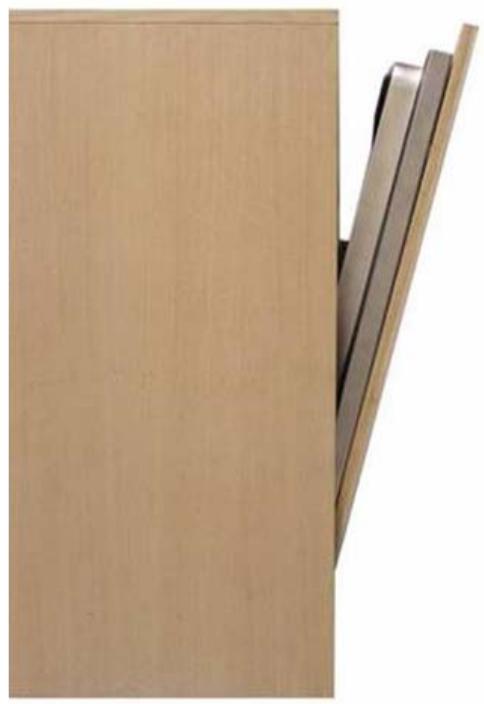

ISTRUZIONI MONTAGGIO ANTA LUNGA

MODELLO	Altezza Anta mm.		Peso Kg.
	Min.	Max.
STL 867 A	840	885	2,5 - 9
STLA 868 A	840	885	2,5 - 9
STL 827 A	800	845	2,5 - 9
STLA 828 A	800	845	2,5 - 9
STL 827 B	760	800	2,5 - 9
STLA 828 B	760	800	2,5 - 9

19560002902

A
x 8

B
x 4

C
x 2

D
x 8

E
x 8

F
x 6

G
x 2

H
x 16

x 2

L
x 2

M
x 2

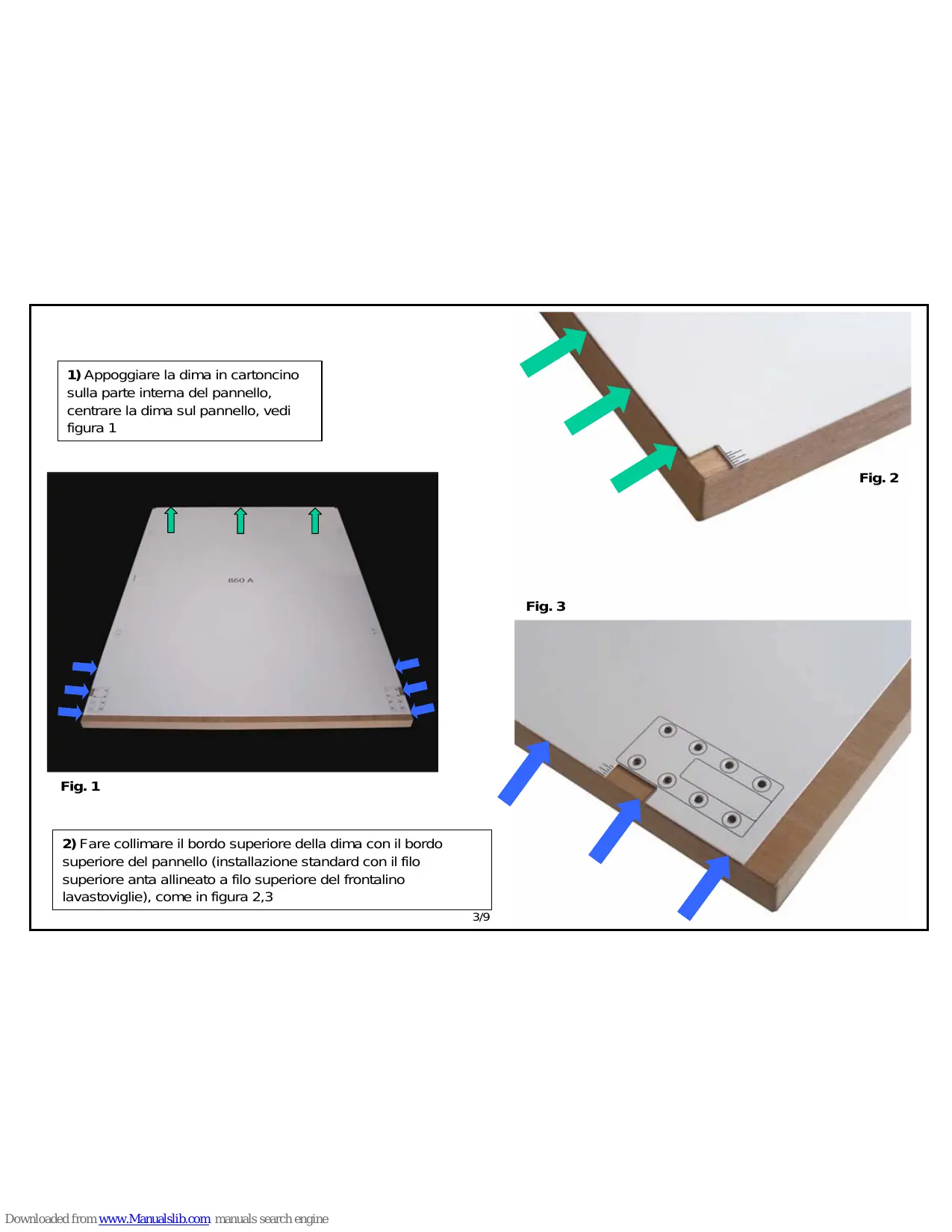

1) Appoggiare la dima in cartoncino sulla parte interna del pannello, concentrare la dima sul pannello, vedi figura 1

Fig. 1

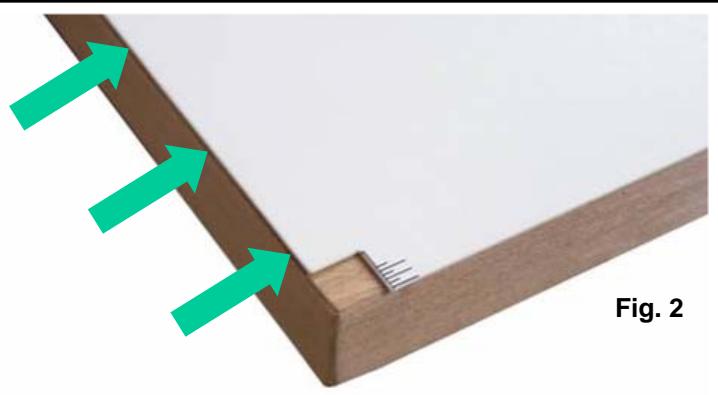

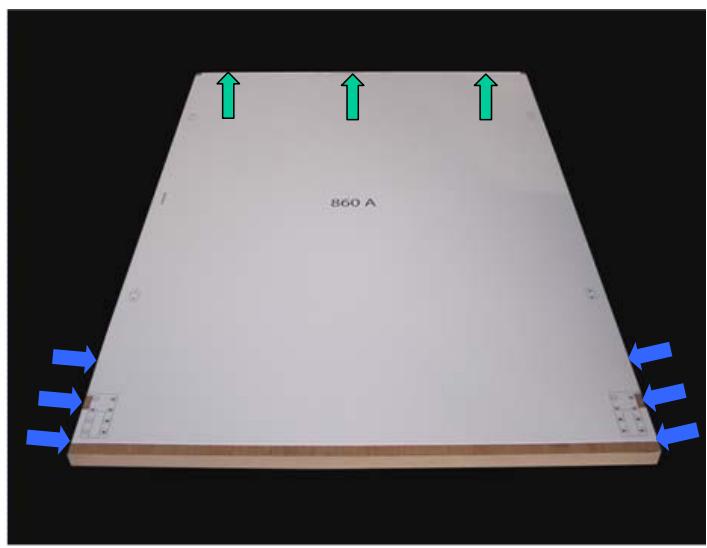

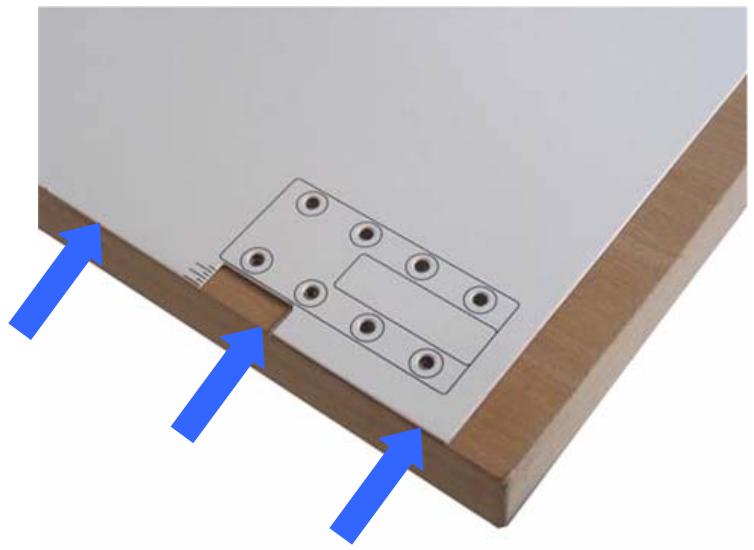

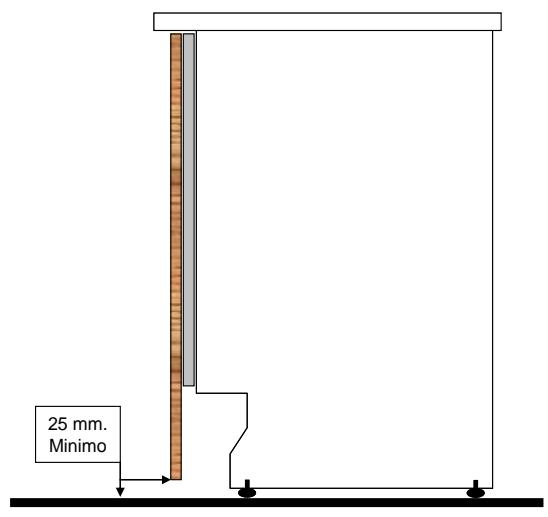

2) Fare collimare il bordo superiore della dima con il bordo superiore del pannello (installazione standard con il filo superiore alla allineato a filo superiore del frontalino lavastoviglie), come in figura 2,3

Fig. 2

Fig. 3

Fig. 4

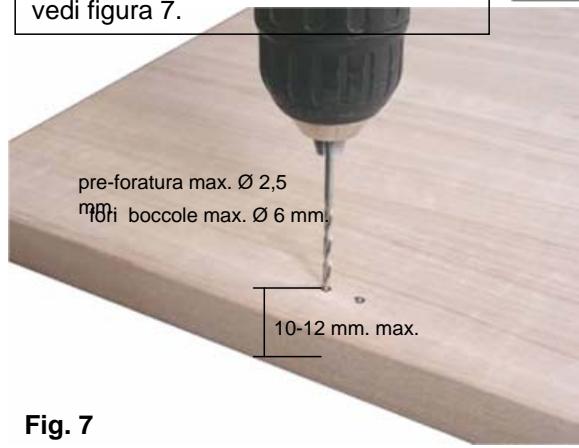

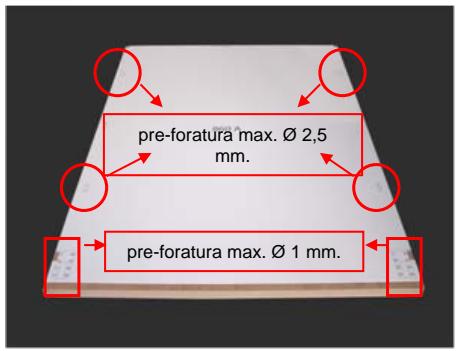

4) Eseguire le pre-forature sul pannello utilizzato la punta 2,5 mm. quindi praticare i fori per le boccole con una punta 6 mm sono ad una profondità di 10-12 mm. MAX vedi figura 7.

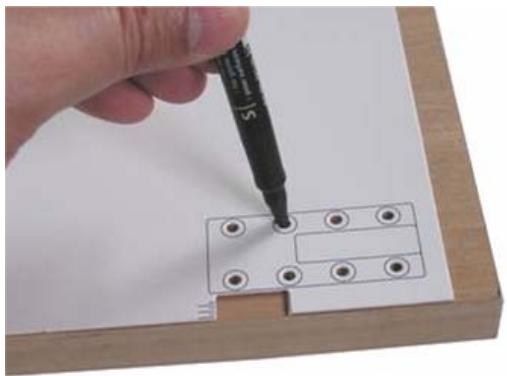

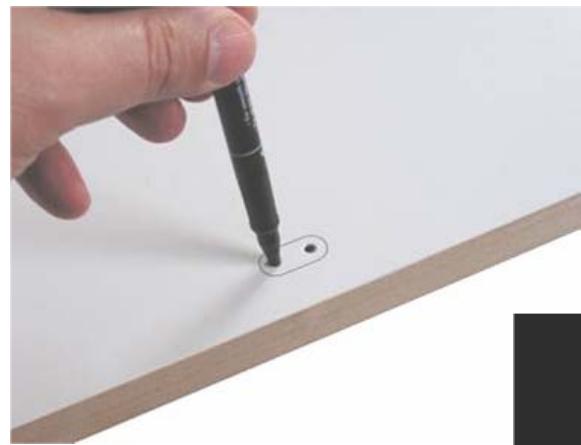

3) Dopo aver verificato il corretto posizionamento della dima in cartoncino, segnare tutti i punti in cui eseguire le forature sul pannello vedi figure 4,5,6.

Fig. 5

Fig. 7

Fig. 6

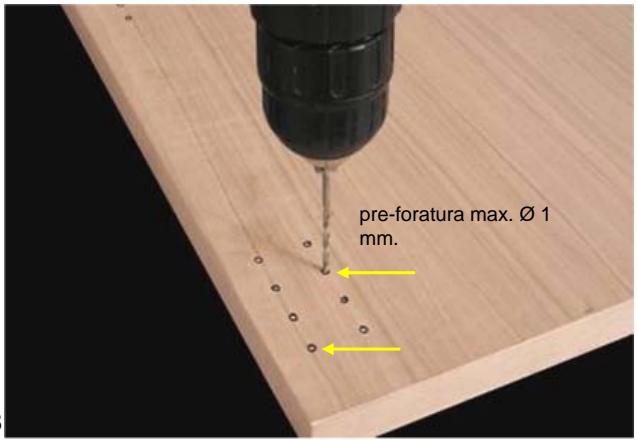

5) Eseguire le pre-forature nella parte inferiore del pannello utilizzando la punta 0 1 mm. fino ad una profundità di 10-12 mm. MAX, è consigliabile pre-forare almeno 2 punti vedi figura 8.

Fig. 9

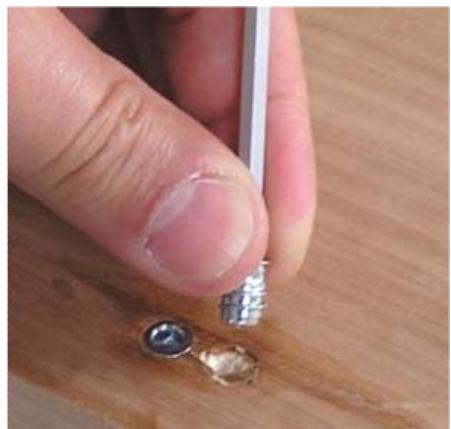

6) Applicare le buttsole (A) sul pannello, avvitandole fino a portarle a filo con la superficie del pannello stesso, vedi figure 9,10.

Fig. 10

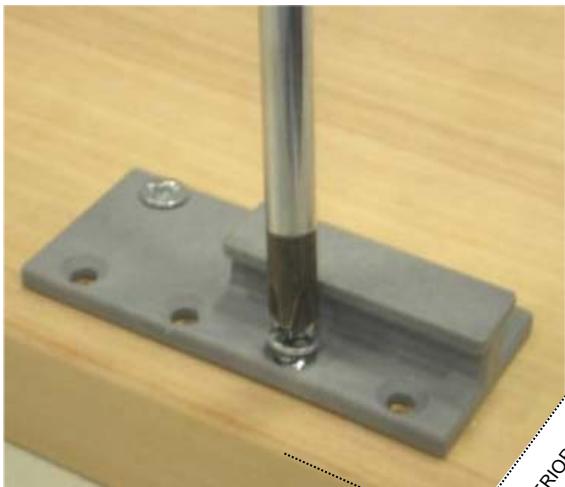

7) Applicare nella parte inferiore del massello gli inserti in plastica (I) e fissarli utilizzando le 8 viti a testa svasata (H), vedi figura 11.

Fig. 11

PAPNILLO

5/9

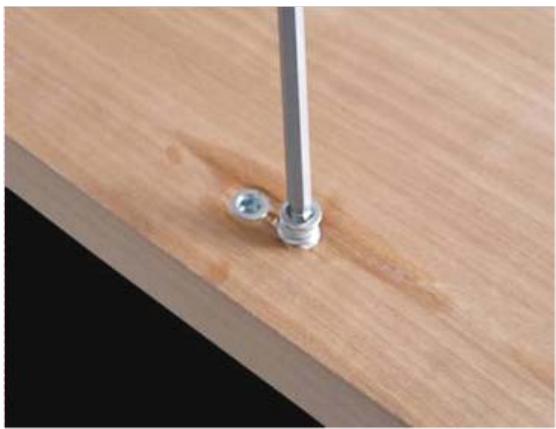

8) Applicare gli inserti in plastica (B) utilizzando le viti (E) e le rondelle dentellate (D), non stringere completeness le viti dovrà infatti essere eseguita una regolazione prima del serraggio definitivo vedi figure 12.

Fig. 12

13

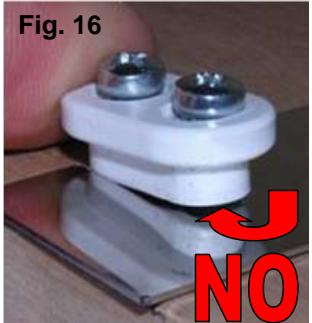

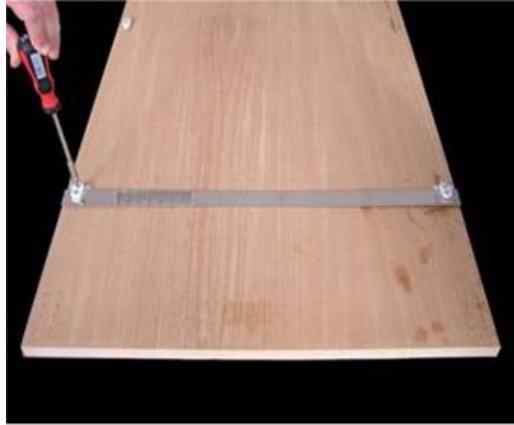

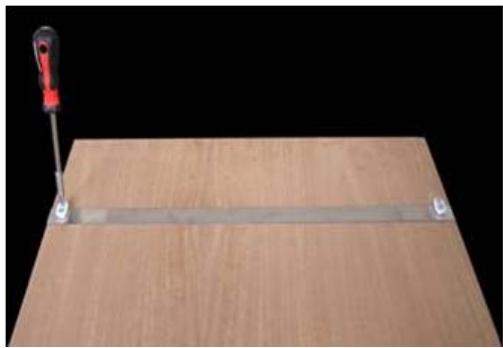

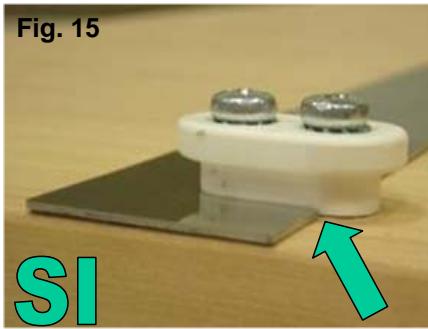

9) Posizionare la dima metallica a cavallo degli inserti in plastica superiori (v.fig. 13). Centrarla sul pannello e inserire la base degli inserti in plastica nelle feritoie della dima stessa fine ad appoggiarli (v.fig. 15,16), quando stringere le viti, ripetere l'operazione per i 2 inserti inferiori vedi figura 18.

Fig. 14

ATTENZIONE : sotto ai 2
inserti inferiori inseire i
distanziali in plastica (C) vedi
figure 14,17.

Fig. 17
INSERTI INFERIORI
6/9

Fig. 18

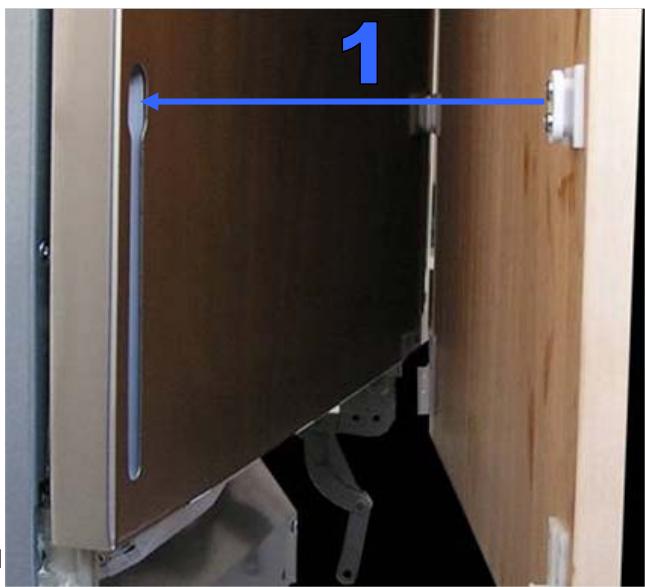

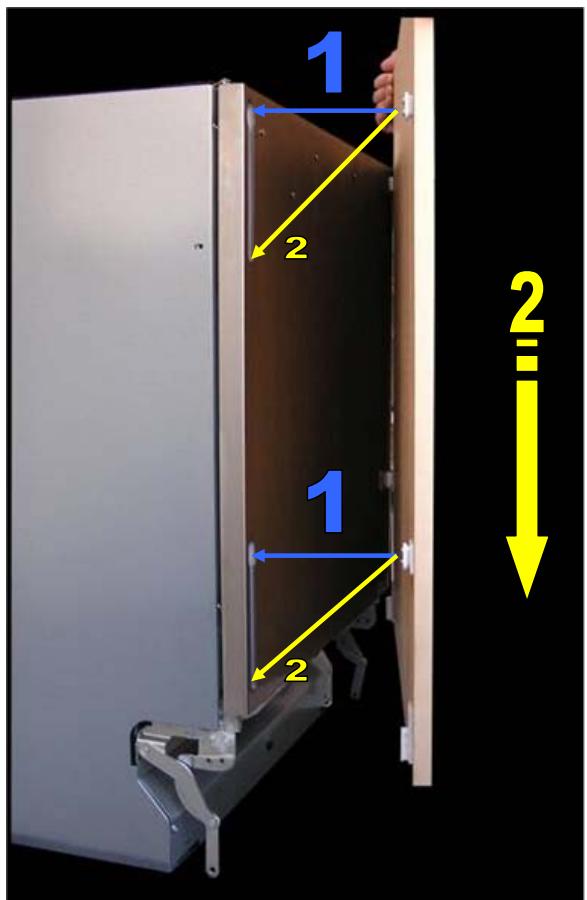

10) Agganciare il pannello alla porta della lavastoviglie infilandovi gli inserti in plastica nelle asole presenti sulla parte frontale della porta stessa, vedi figure 19,20,21 ATTENZIONE : al termine dell'operazione verificare manualmente la scorrevolezza in verticale del massello.
Fig. 19

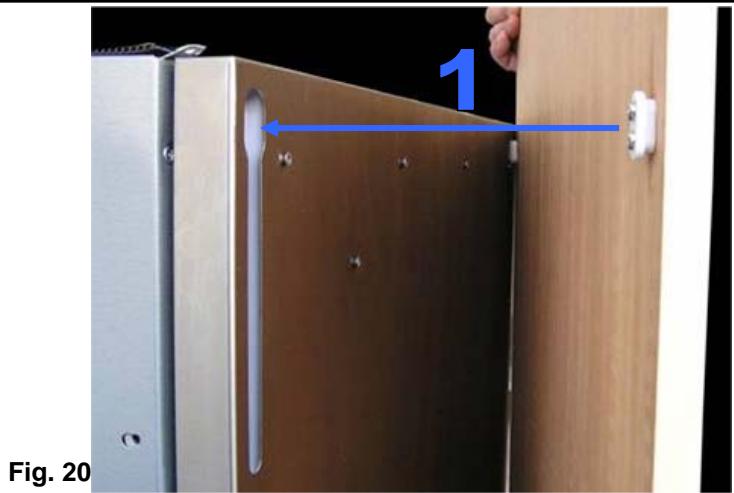

Fig. 20

7/9 Fig. 21

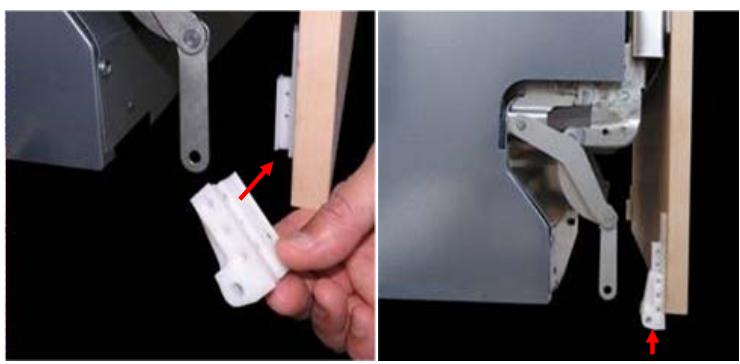

11) Infilare i supporti in plastica (G) in dotazione sugli inserti (I) già applicati sull'anta

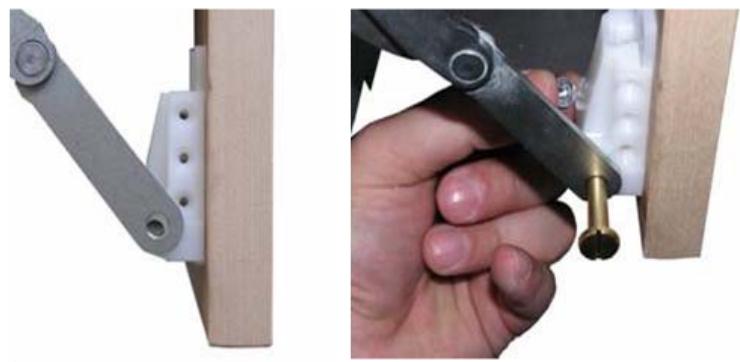

12) Collegare i braccetti delle cerniere con i supporti in plastica tramite le viti in ottone (L)

PREMERE A PORTA CHIUSA

13) Fissare le viti in ottone utilizzando il dato (M)

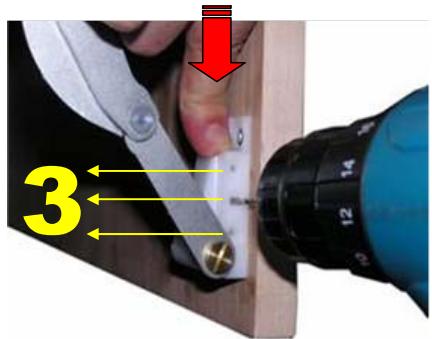

14) Tenendo premuto il supporto.
verso il basso eseguire i 3 pre-fori
con una punta 2,5mm come
mostrato in figura

15) Completare il fissaggio dell'antà avvitando le viti (F)sull'inserto in plastica avendo cura di inserirle nei pre-fori appena eseguiti

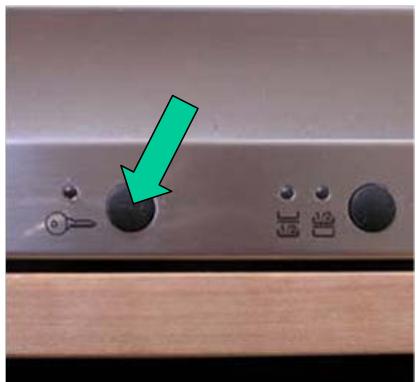

SOLO PER MODELLI CON APERTURA AUTOMATICA

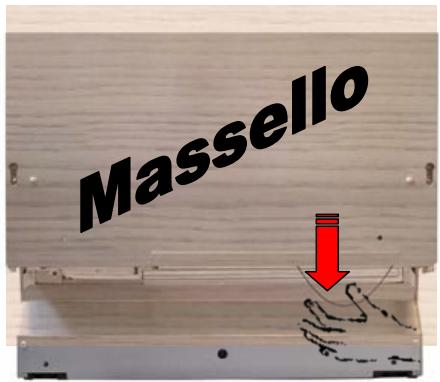

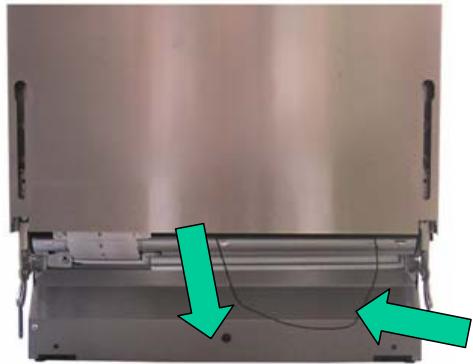

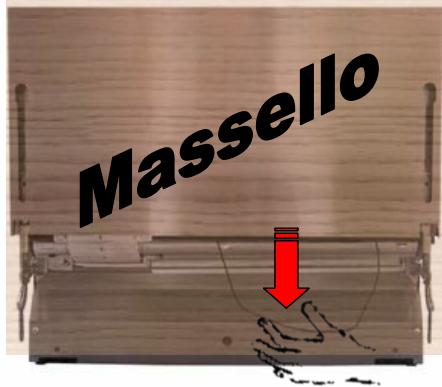

I modelli con aperture automatica sono dotati di una cordicella (raggiungibile dalla parte anterioreanche in presenza di massello) che permette l'aperatura della porta in assenza di alimentazione elettrica tirandola semplicamente verso il basso.

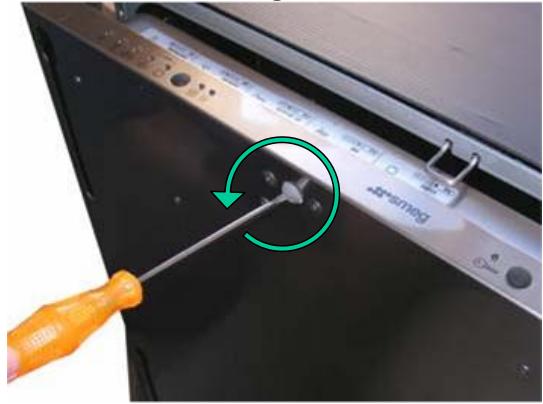

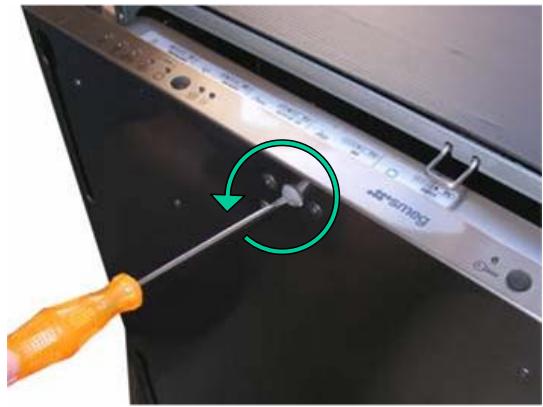

Prima di montare l'anta è preferibile estrarre parzialmente (ruotandolo in senso antiorario) il pulsante di aperture elettrica.

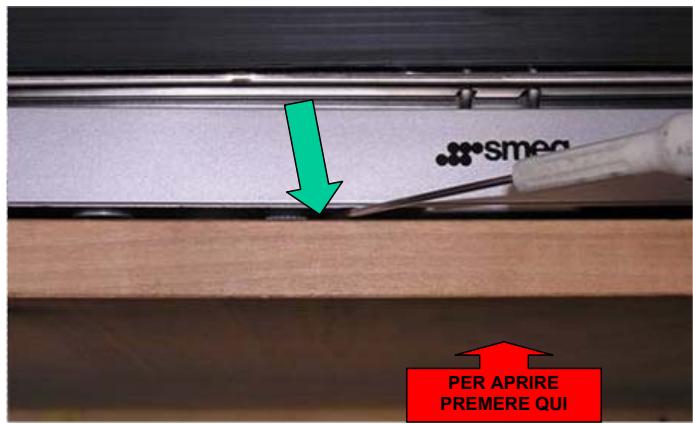

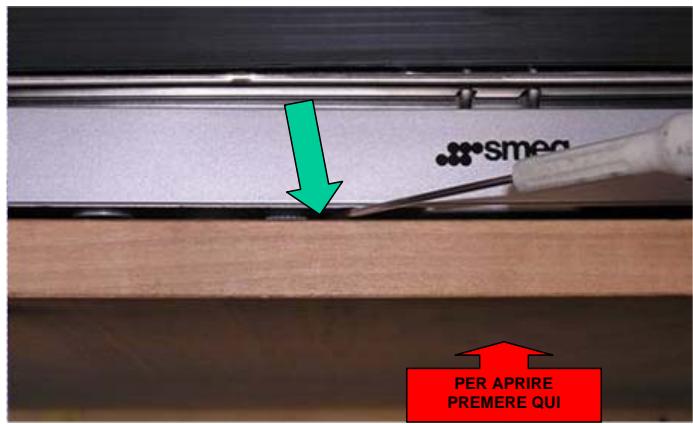

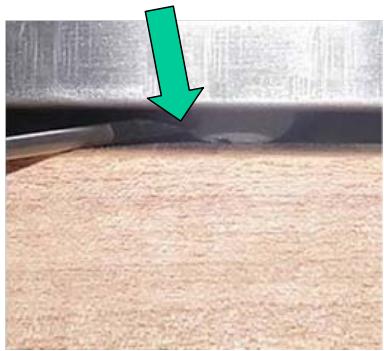

La regolazione fine del pulsante deve essere effettuata ad ante montata utilizzando un cacciavite a taglio, agenda sulla zigrinatura del pulsante. Per aprire la porta premere in alto centralmente l'anta fino al Beep, quindi rilasciarla.

La Lvs è dotata di una "sicurezza bambini", se attivata, per après la porta tenere premuta l'anta fino al 3^ Beep, quando rilasciarla. Rilasciendo l'anta prima o dopo il 3^ Beep, l'anta non si aprirà, quando ripetere l'operazione.
