MANUALE UTENTE GDI625 GLEM

manuale uso e manutenzione

Manuale d'istruzioni

GDI624

12 coperti

Guida rapida
Per le istruzioni d'uso dettagliatefare riferimento al relativomanuale.
Accensionedell'appareccchio	Apire lo sportello, premere il tasto di accensione/spegnimento per accendere l'appareccchio.

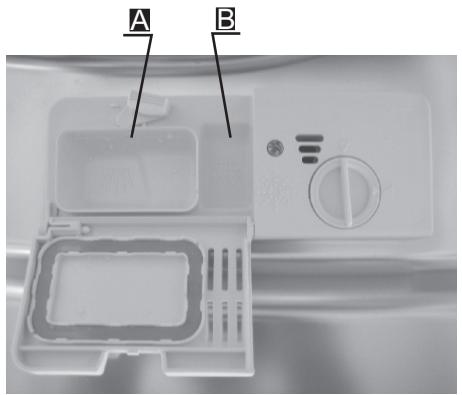

Riempimento delcompanto del detersivo	Comparto A:Per tutti i cici di lavaggio.Comparto B:Solo per i programmi con prelavaggio.(Seguire le istruzioni del fabbricante!)
Controllo del livello delbrillantente	Indicatore meccanico C.Indicatore elettrico sul pannello comandi (se previsto).
Controllo del livello delsale	(Solo sui modelli consystemaddolcitore dell'accqua).Indicatore elettrico sul pannello comandi (se previsto).Se sul pannello di comando(per certi modelli)non èpresente l'indicatore del livello del sale,èpossibile stimare quando occorreaggiungere il sale nell'addolcitore in base al numero di cici di lavaggio eseguiti.
Caricamento dei cestelli	Elimare eventuali residui di cibo.Ammorbidireventuale residui di cibo bruciato neitegami,quindi caricare i cestelli.Vedere istruzioni per il carico della lavastoviglie.
Selezione di unprogramma	Premere il pulsante del Programma fin quando il programma selezionato non si illumina.(V.capitolo intitolato"Istruzioni d'uso")
Avvio della lavastoviglie	Apire il rubinetto dell'accua e chiudere lo sportello La macchina si avvia dopo circa 10 secondi
Modifica delprogramma	1.Un ciclo in corso potsoessere modificato solo se è iniziato da poco. In caso contrarioil detersivo potrebeseccccia e l'acqua scaricata.In questo caso ilcompto del detersivo devese essere di nuovo riempito.2.Premere il tasto dei programmi o il programma di lavaggio per almeno 3 secondi per cancellare il programma in corso.3.Selezionedi un nuovo programma4.Riavviare la lavastoviglie.AVVERTENZA!
Aggiunta di stoviglianell'appareccchio	1.Apreire leggermente lo sportello per fermare la lavastoviglia.2.Dopo che i bracci spruzzatori si sono fermati è possibileapreire lo sportello completamente.3.Introduire le stoviglia eventuallymente dimenticate.4.Chiudere lo sportello;la lavastoviglia si riavvia dopo circa10 secondi.
In caso di spegnimentodell'appareccchiodurante un ciclo dilavaggio.	Se I'appareccchio viene spentodurante un ciclo di lavaggio,al successivo riavviooccorre selezionare di nuovo il ciclo di lavaggio e avviare la lavastoviglie nelle statoin cui si trovava al momento dell'accensione.
Spegnimentodell'appareccchio	Quando il ciclo di lavaggio è terminato,l'avvisatore acustico della lavastoviglie suoneràper 8 volte,poisi arrestera.Premere il tasto di accensione/spegnimento per spegnere l'appareccchio.
Chiudere il rubinettodell'acqua e svuotare icestelli	Attendere circa 15 minuti prima di scaricare la lavastoviglie per evitare di maneggiarepiatti e utensili anymore caldi e quindi più suscettibili di rotture.Inoltre si asciugheranno meglio. Scaricare l'appareccchio iniziando dal cestelloinferiore.

Leggere il presente manuale

Gentile Cliente,

Questo apparecchio è destinato ad usi domestici o per applicazioni simili come:

• angolo cottura per il personale in negozi, uffici ed altri ambienti di lavoro;
• agriturismi;
• al servizio di clienti in hotel, motel e altri ambienti, residenziali;
• bed and breakfast e ambienti simili.

Leggere attendamente il presente manuale prima di utilizzare la lavastoviglia; vi aiuterà ad utilizzato e mantenere l'apparecchio in maniera adeguata.

Conservarlo per eventuali consultazioni future.

Consegnarlo a eventuali proprietari successivi dell'apparecchio.

Nel presente manuale sono presenti lesezioni relative alla sicurezza,le instruzioni d'uso,d'installazione eindicazioni per la risoluzione di problemi.

Prima di rivolgersi al servizio assistenza

Consultare la sezione relativa all'individuzione e alla risoluzione dei problemi, aiuterà a risolverve alcuni semplici problemi in modo autonomo.
Qualora ciò risultasse impossibile, ricorrere all'aiuto di un technician specializzato.

NOTA:

Il fabbricante, nel costante intento di sviluppare e aggiornare il proprio prodotto, cui lo stesso modifiche sono preavviso.

1. Informazioni di sicurezza 1
   2.Smaltimento. 2
2. Istruzioni per l'uso 3
   Pannello di controllo. 3
   Caratteristica della lavastoviglie. 3
3. Prima di utilizzare l'apparecchio la prima volta...
   A.Addolcotre dell'acqua. 4
   B Riempimento del serbatoio del sale. 5
   C Riempire il distributore del brillantante. 5
   D Funzione del detergente. 6
   5) Caricamento dei cestelli. 9
   Attenzione prima e dopo il caricamento dei cestelli. 9

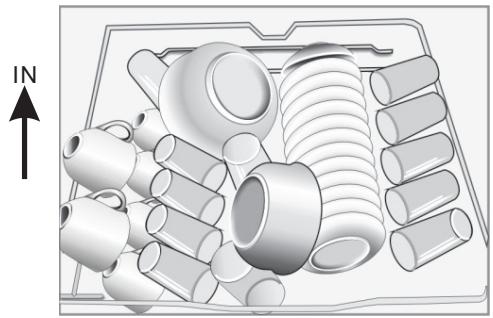

   Caricamento del cestello superiore. 10

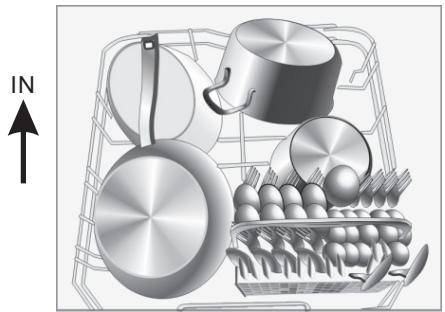

   Caricamento del cestello inferiore. 10
   6) Avvio di un programma di lavaggio. 11
   Tabella dei cici di lavaggio. 11
   Accensione dell'apparecchio 11
   Modifica del programma. 12
   Al terminel del ciclo di lavaggio. 12
4. Manutenzione e pulizia. 13

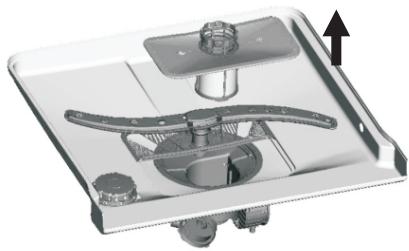

   Sistema di filtraggio. 13
   Cura della lavastoviglie. 14
5. Istruzioni per l'installazione 15

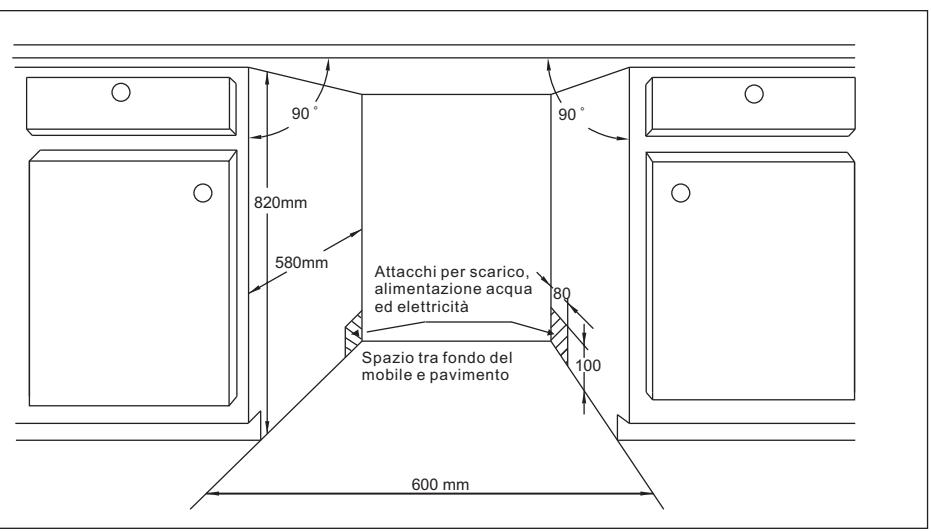

   Preparazione all'infallazione 15

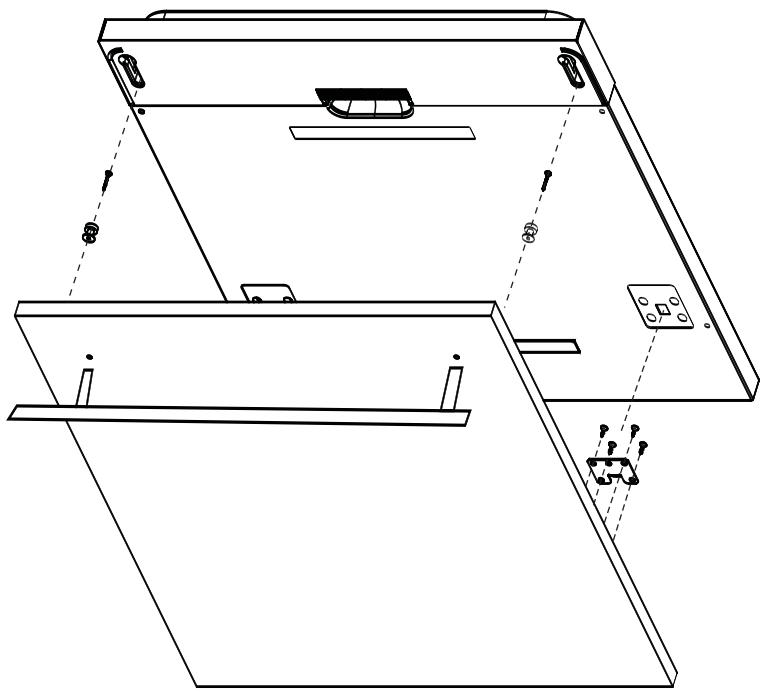

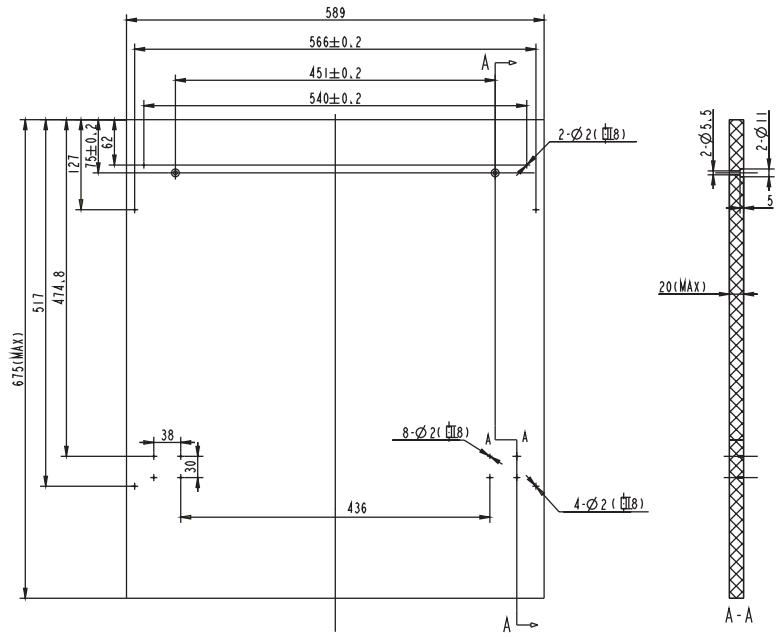

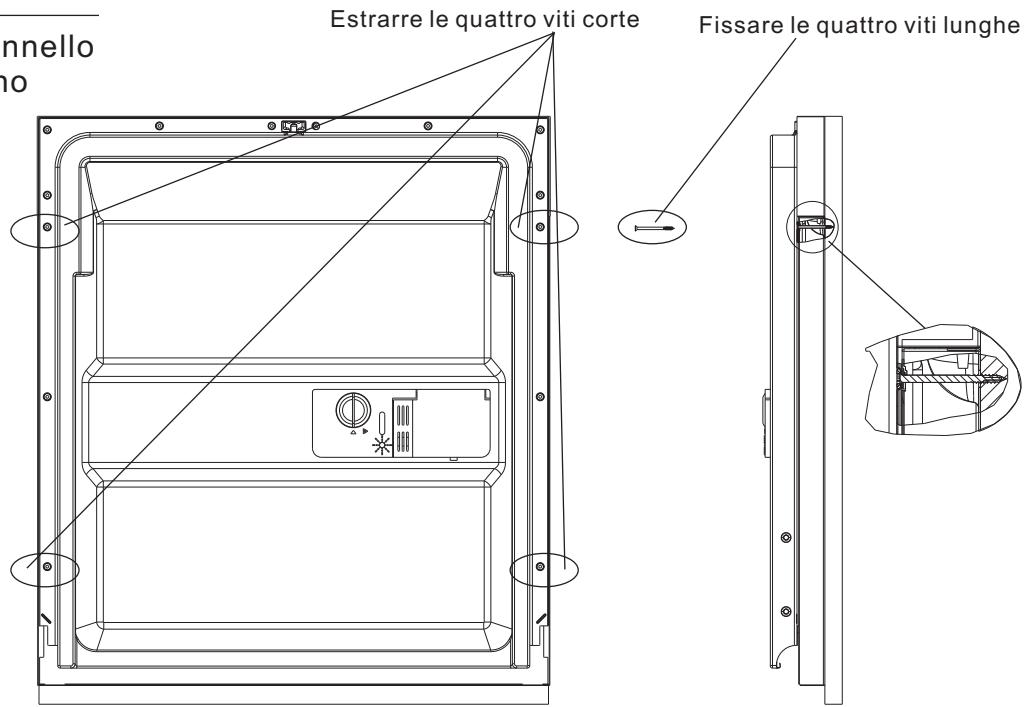

   Dimensioni e montaggio del pannello decorativo. 16

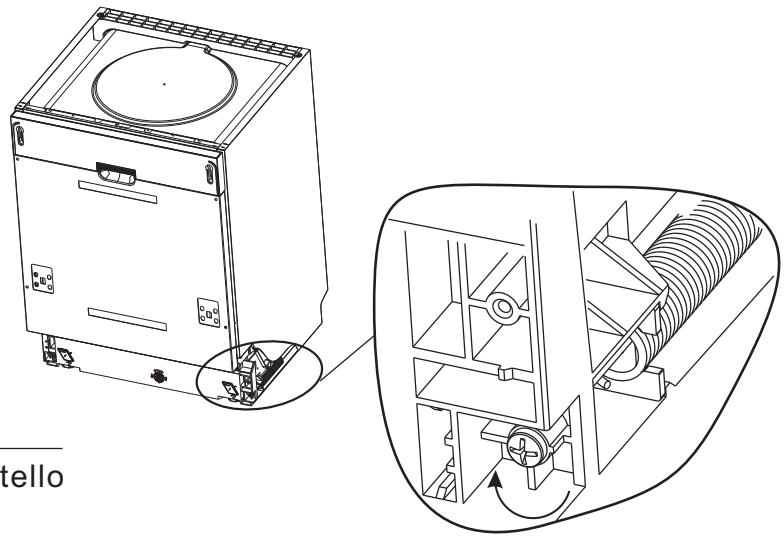

   Regolazione della tensione della molla dello sportello.....18
   Collegamento dei tubi di scarico 18

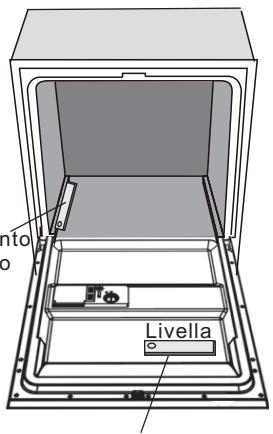

   Fasi d'installazione della lavastoviglie. 19
   Collegamenti elettrici 20
   Collegamento dell'acqua fredda. 21
   Collegamento dell'acqua calda. 21
6. Consiglio per la ricerca e l'individuzione dei guasti..22
   Prima di rivolgersi al servizio assistenza. 22
   Codici di erre. 23

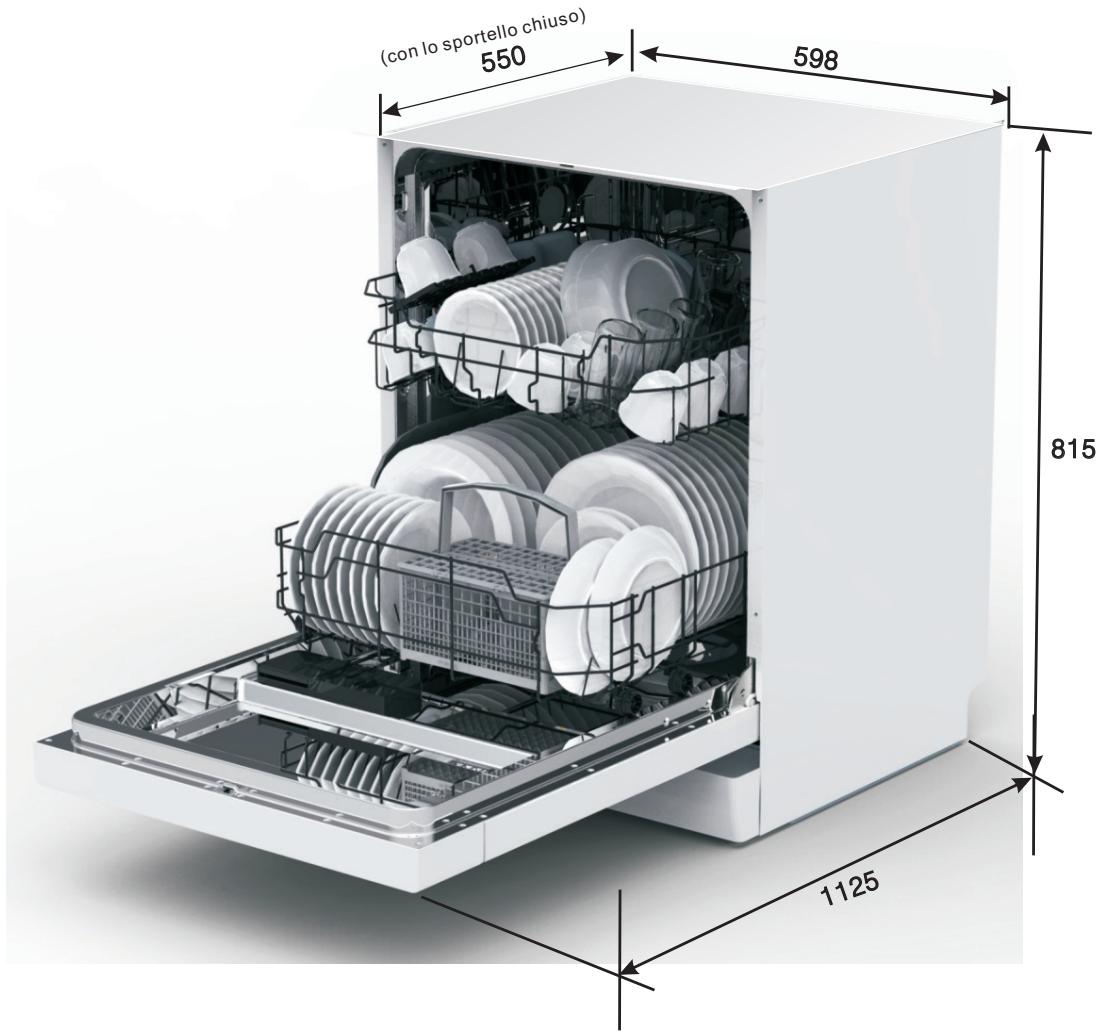

   Informazioni tecniche 24

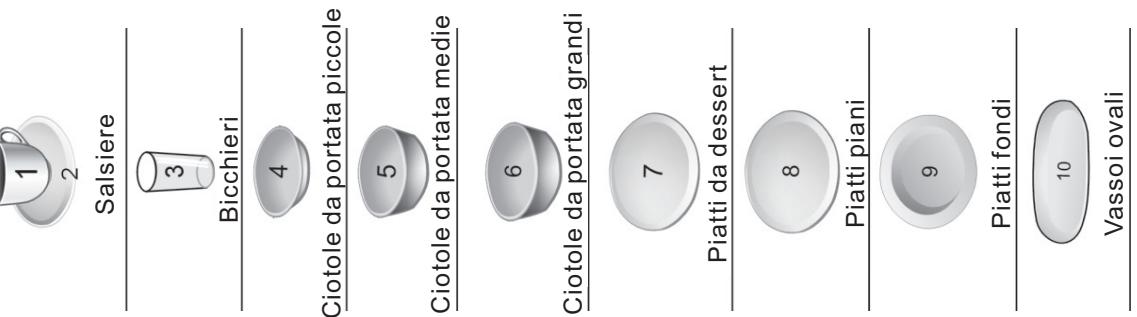

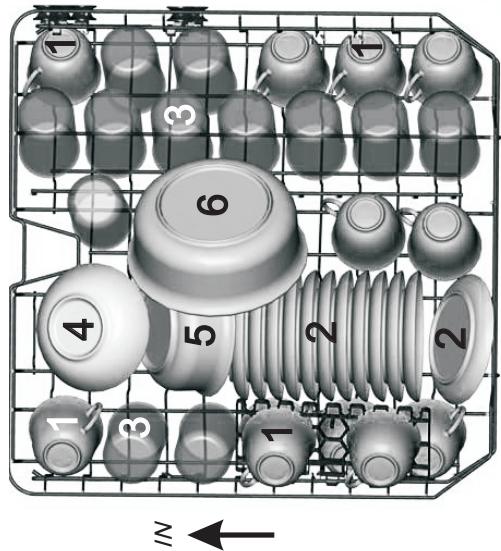

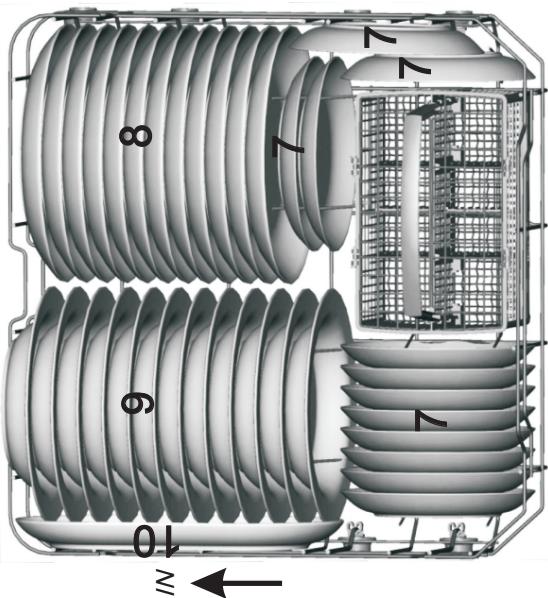

   Caricamento dei cestelli conformmente a EN50242....25
   Tabella dei dati tecnici 26

1. IMPORTANTI INFORMAZIONI SULLA SICUREZZA LEGGERETUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO

ATTENZIONE! Quand si utilizza la lavastoviglie osservare le precauzioni elencate di seguito:

ISTRUZIONI PER LAMESSAATERRA

• Questo apparecchio deve essere collegato a terra. In caso di guasti o malfunzionamenti, il collegamento a terra riduce il rischio di scosse elettriche poché fornisce un circuito di minore resistenza alla corrente. Questo apparecchio è dotato di un cavo con conduttore e spina di messa a terra.
  La spina deve essere inserita in una presa installata e collegata a terra in conformità con le norme e le disposizioni locali.

ATTENZIONE!

■ Un collegamento a terra mal eseguito cui provocare il rischio di scosse elettriche.
In caso di dubbi sulla correttezza del collegamento a terra consultare un elettricista qualificato o un tecnico del servizio assistenza. Non modificare la spina fornita a corredo dell'apparecchio se non si adatta alla presa a disposizione. Far installare una presa adeguata ad un elettricista qualificato.

ATTENZIONE! USO CORRETTO

Non sedersi o salire sul portello o sul cestello della lavastoviglie.
Non toccare l'elemento riscaldante durante o subito\ dopo l'uso.\ (Indicazione valida solo per le macchine con\ elemento riscaldante a vista.)
Non utilizzato la lavastoviglie se tutti i pannelli di chiusura non sono posizionati correttamente. Apriere sportello e controllare accuratamente che la lavastoviglie funzioni correttamente onede evitare fuoriuscite di acqua.
Non posizionare nessun oggetto pesante sullo sportello, né stazionarvi quando è aperto. Ciò potrebbe provocare il ribaltamento dell'apparecchio in avanti.
■ Quando si caricano le stoviglie da lavare: 1) Sistemare gli oggetti affiliati in modo che non possano danneggiare le guarnizioni dello sportello. 2 Avvertenza: Coltelli e altri utensili affiliati devono essere posti nell'apposto cestello con la parte affiliata rivolta in basso oppure sistematii in posizione orizzontale.
■ Quando si usa la lavastoviglie, evitare che gli oggetti di plastica vengano aicontatto con l'elemento riscaldante. (Questa indicazione è valida solo per gli appearecchi con l'elemento riscaldante a vista).
Al termine del ciclo di lavaggio verificare che il comparto del detersivo sia vuoto.
Non lavare oggetti di plastica, salvo se contrassegnati come adatti a essere lavati in lavastoviglie o appearecchi simili. Per gli oggetti di plastica privi di questa indicazione, seguire le istruzioni del fabbricante.
Utilizzare esclusivamente detersivi e brillantanti per lavastoviglie.
Non usare mai nella lavastoviglie saponi, detergenti per biancheria o detergenti per il lavaggio delle stoviglie a mano. Conservare questi prodotti fuori alla portata dei bambini.

• Tenere i bambini lontani da detersivi e brillantanti ed evitare che si avvicinino allo sportello aperto della lavastoviglia; all'interno potrebbe essere più presente del detersivo.
• Questo apparecchio non è destinato ad essere utilizzato da persone (inclusi i bambini) con ridotte attività fisiche, sensoriali o mentali e mancanza di esperienzaenza la supervisione o la mancata istruzione sull'uso dell'apparecchio da parte di una persona responsable della loro sicurezza.
  ■ Sorvegliare i bambini affinché non giochino con l'apparecchio.
  I detergenti sono fortemente alcalini e possono essere molto pericolosi se ingeriti. Evitare il contatto con occhi e pelle e tenere lontani i bambini alla lavastoviglie, quando lo sportello è aperto.
  ■ Non lasciare lo sportello aperto onde evitare rischio di intrappolamento.
  Se il cavo di alimentazione viene danneggiato, farlo sostituire dal fabbricante, dal servizio assistenza o da una persona qualificata onde evitare qualsiasi rischio.
  Smontare lo sportello dello scompartimento di lavaggio quando si dismette o si smaltisce una vecchia lavastoviglie.
  Smaltire i materiali d'imballaggio in modo appropriato.
  Utilizzare la lavastoviglie solo per l'uso previsto.
• Durante l'installazione, l'alimentazione elettrica non deve essereccessivamente o pericolosamente curvata o appiattita. Non manomettere i comandi.
  L'apparecchio deve essere collegato alla rete idrica con un set di tubi nuovi; i vecchi tubi non devono essere riutilizzati.
  -Numero massimo di coperti: 12.
  ■ Pressione massima dell'acqua in ingresso: 1 Mpa.
  ■ Pressione minima dell'acqua in ingresso: 0.04 Mpa.

LEGGERE E SEGUIRE CON CURALE PRESENTI INDICAZIONI DI SICUREZZA. CONSERVARE LE PRESENTI ISTRUZIONI

2. Smaltimento

Smaltire correttamente il materiale d'imballaggio della lavastoviglie.

Tutti i materiali d'imballaggio possono essere riciiclati.

Le parti di plastica sono contrassegnate delle seguenti sigle internazionali:

PE - polietilene, p.e. pellicola per imballo
PS - polistirene, p.e. materiale di riempimento
POM - poliossimetilene, p.e. graffe di plastica
PP - polipropilene, p.e. imbuto per il sale
ABS - Acrilonitrile-butadiene-stirene, p.e. pannello dei comandi.

ATTENZIONE!

Il materiale d'imballaggio cui si sono pericoloso per i bambini!
Per smaltire l'imballaggio e l'apparecchio rivolgersi a un centro di riciclaggio. Tagliare il cavo di alimentazione e renderere inutilizzabile lo sportello di chiusura.
Gli imballi di cartone sono ottenuti da materiali riciclati e devono essere smaltiti con la carta per il riciclaggio.
Controllando che questo prodotto sia correttamente smaltito si contribuisce a prevenire effetti potenzialmente negativi sull'ambiente e sulla salute, altrimenti possibili in caso di uno smaltimento scorretto.
Per informazioni più dettagliate sul riciclaggio di quello prodotto rivolgersi ai proprienti locali ed al servizio di raccolta dei rifiuti domestici.

SMALTIMENTO: Non smaltire quello prodotto assieme ad altri rifiuti indifferenziate. Il prodotto è destinato alla raccolta differenziata e al trattamento speciale dei rifiuti.

3. Istruzioni per l'uso

IMPORTANTE Per ottenere le migliorie prestazioni della lavastoviglie leggere tutte le istruzioni per l'uso prima di utilizzato l'apparecchio per la primaolta.

Pannello di controllo

1. Pulsante di accensione/spegnimento: Premere per accendere/spagnere l'apparecchio.
2. Pulsante di avvio ritardato: Premere per impostare l'avviamento differito.
3. Indicatore di corrente: Indica quando l'alimentazione è attiva.
4. Spie di avvio differito: peramente il tempo di avvio differito (3h/6h/9h/12h)
5. Spie del sale e del brillante: Si illuminano quando è necessario aggiungere sale e/o brillante nei rispetti serbatoi.
6. Spia del mezzo carico: Si accende quando si selezione la funzione di mezzo carico.
7. Spie dei programmi: Mostrano il programma scelto;
8. Pulsante delle funzioni di mezzo carico: Per selezionare le funzioni di mezzo carico. (E' possibile usare la funzione di mezzo carico solo se si hanno 6 coperti o meno. In quello modo si consumeranno meno acqua ed energia. Può essere usata con i programmi Intensivo, Normale, Eco, Cristalli e 60 min.)
9. Pulsante dei programmi: Premere il pulsante per selezionare un programma di lavaggio.

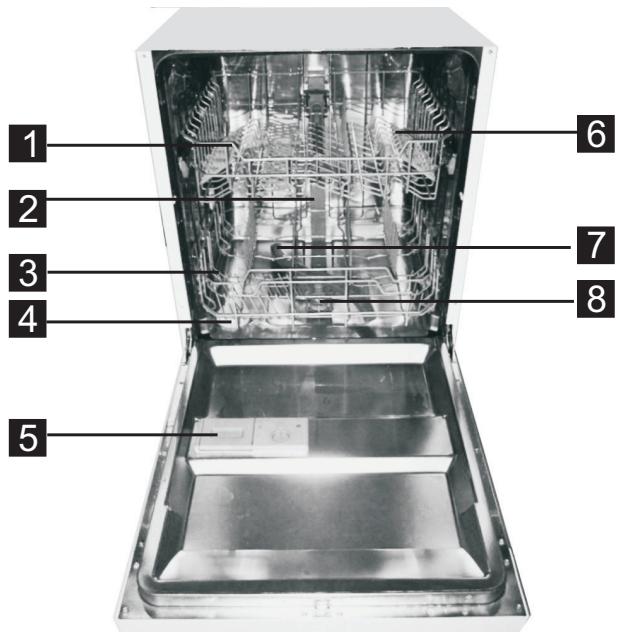

Caratteristiche della lavastoviglie

Vista frontale

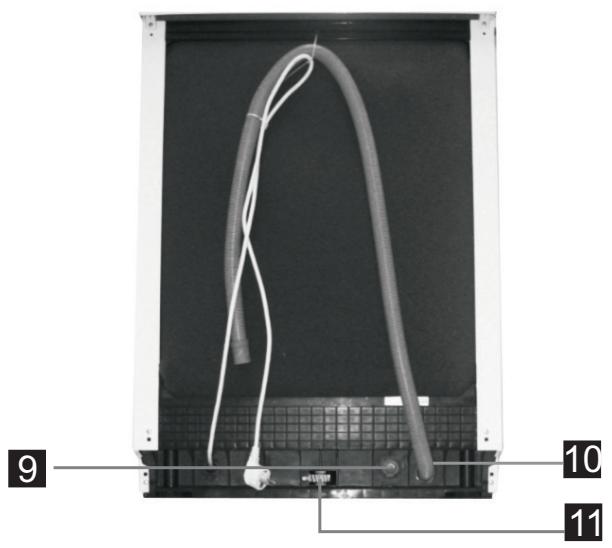

Vista posteriore

1 Cestello superiore
2 Tubo interno
3 Cestello inferiore

4 Serbatoio del sale
Dispenser
6 Ripiano per tazze

7 Bracci spruzzatori
8 Gruppo filtered
9 Attacco per tubo acqua

10 Attacco per tubo di scarico
11 Regolatore

4. Prima di utilizzato l'apparecchio la prima volta

Cosa fare prima di utilizzare la lavastoviglie per la primaolta:

A. Regolare l'addolcitore dell'acqua
B. Aggiungere 1,5 kg di sale per lavastoviglie, quindi riempire il serbatoio con acqua
C. Riempire il distributore del brillantante

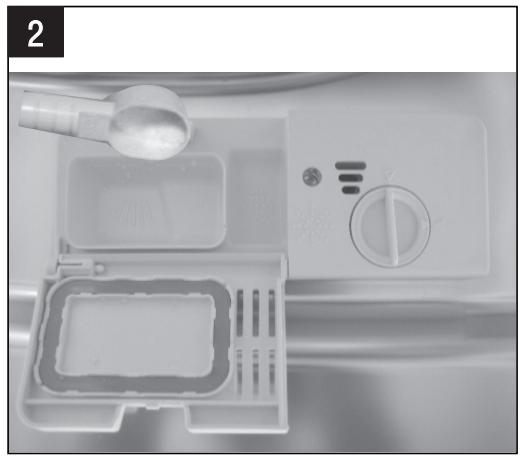

Riempire il comparto del detersivo

A. Addolcitore dell'acqua

L'addolcitore deve essere regolato manualmente in base alla Scala di durezza dell'acqua.

L'addolcitore è progettato per rimuovere dall'acqua, i sali e i minerali che altrimenti avrebbero un effetto negativo sul corretto funzionamento dell'apparecchio.

Quanto magiore è il contentuto di minerali e sali nell'acqua tanto più questa è dura.

L'addolcotre deve essere regolato in base alla direzza dell'acqua nella zona dove è installato l'apparecchio.

L'azienda di distribuzione dell'acqua può fornireindicazioni sulla sua durezza.

Regolazione del consumo di sale

La lavastoviglie è progettata per consentire la regolazione della quantità di sale consumato in base alla durezza dell'acqua impiegata. Questa funzione è volta a ottimizzare e personalizzare il livello di consumo di sale.

Per la regolazione del consumo di sale seguire leindicazioni riportate sotto.

1. Aprire lo sportello e accendere l'apparecchio;
2. Premere il pulsante dei Programmi e tenerlo premuto per più di 5 secondi, in modo da avviare

l'addolcitore che dovrebbe attivarsi entro 60 secondi dall'accensione dell'apparecchio (le spi del sale e

del brillante si accenderanno periodicamente nel modello impostato)

1. Premere il pulsante dei Programmi per selezionare l'impostazione corretta in base al proprio ambiente.
   Le impostazioni Ambienti nella sequenza riportata di seguito: H1->H2->H3->H4->H5->H6;
2. Premere il pulsante di accensione per terminare l'impostazione del modello.

DUREZZA DELL'ACQUA				Posizione del selettore	Consumo di sale (grammi/ciclo)	Autonomia (cicli/1 kg)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0.94	H1(Rapido)	0	/
6-11	10-20	7-14	1.0-2.0	H2(1 ora)	20	60
12-17	21-30	15-21	2.1-3.0	H3(1 ora、Rapido)	30	50
18-22	31-40	22-28	3.1-4.0	H4(cristalli)	40	40
23-34	41-60	29-42	4.1-6.0	H5(cristalli、Rapido)	50	30
35-55	61-98	43-69	6.1-9.8	H6(cristalli、1 ora)	60	20

Note 1:

1°dH=1.25 °Clarke=1.78°fH=0.178mmol/l

^ DH: Gradi tedeschi

^ fH: Gradi francesi

^ Clark: Gradi Britannici

Note 2:

Impostazioni di fabbrica: H4 (EN 50242)

Consultare la locale azienda dell'acqua per informazioni sulla durezza dell'acqua di rete.

NOTA: Se il modello acquistato è privo di addolcitore saltare questo paragrafo.

ADDOLCITORE DELL'ACQUA

La durezza dell'acqua varia da un luogo a un altro. Nel caso di utilizzo di acqua dura, sulle stoviglie e sugli utensili si formano dei depositi.

L'apparecchio è dotato di un addolcitore speciale con serbatoio del sale per l'eliminazione di minerali e calcare dall'acqua.

B. Riempimento del serbatoio del sale

Utilizzare esclusivamente sale per lavastoviglie.

Il serbatoio del sale èosto在整个cestello inferiore edevessereiempito come spiegato qui di seguito:

Attenzione!

■ Usare solo il sale apposto per lavastoviglie! Ogni altro tipo di sale e, in particolare il sale da ravola, danneggerebbe l'addolcitore dell'acqua. In caso di dati provocati dall'uso di un sale non idoneo, il fabbricante non riconosce alcuna garanzia, né si assume alcuna responsabilità per tali danni.

Procedere al riempimento del serbatoio del sale solo subito prima di avviare un programma completo di lavaggio.

■Questo impedirà che eventuali gran di sale, o l'acqua salata tracimata, rimangano sul fondo della macchina provocandone la corrosione.

1

2

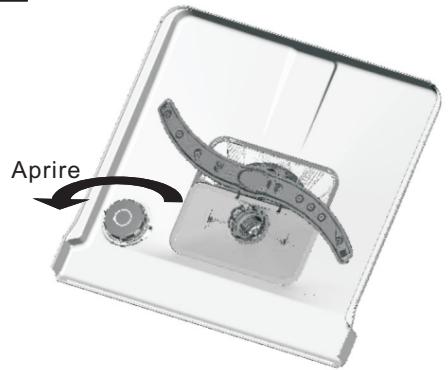

A Estrarre il cestello inferiore e svitare il tappo del serbatoio del sale. 1

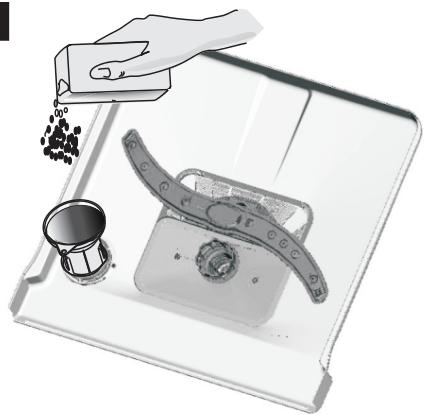

Inserire l'estremità dell'imbuto (compreso nella fornitura) nel foro e versare circa 1,5 kg di sale per lavastoviglie.
Riempire il serbatoio fino all'orlo con acqua. E'normale che una piccola quantità di acqua tracimi dal serbatoio. 2
D opo il riempimento richiudere il serbatoio avvitando il tappo in senso orario.
La spia del sale si spegne dopo che il contentitore del sale è stato riempito.
F Subito dopo aver riempito di sale l'apposto contentitore, si dovrebbe avviare un programma di lavaggio. Altrimenti ilsystema del filtrlo, la pompa o altre parti importanti della macchina potrebbero essere danneggiati dall'acqua salata. Tali danni non sono coperti da garanzia.

NOTA:

1. Rabboccare il serbatoio del sale solo quando si accende la relativa spia sul pannello dei comandi. A seconda della solubilità del sale, la spia di controllo potrebber rimanere accesaanche quando il serbatoio è pieno.
   Se sul pannello di lavoro (per certi modelli) non è presente l'indicatore del livello del sale, è possibile stimare quando occorra aggiungere del sale nell'addolcitore in base al numero di cicli di lavaggio eseguiti.
2. Se del sale viene versato nel vano di lavaggio occorre eliminarlo avviando il programma di ammollo o un programma rapido.

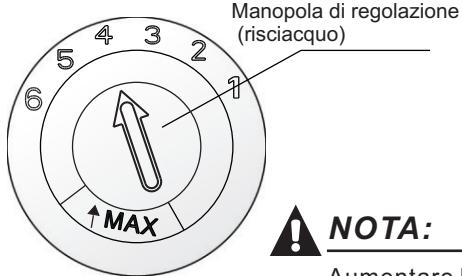

C.Riempire il distributore del brillantante

Distributore del brillante

Il brillante è viene rilasciato durante il risciacquo finale per evitare che sulle stoviglie restino i segni delle goccioline d'acqua. Inoltre, miglioria l'asciugatura facilitando lo scorrimento dell'acqua sulle stoviglie. La lavastoviglie è concepita per l'uso di brillantanti liquidi. Il distributore del brillante èosto all'interno dello sportello accanto a quello del detersivo. Per riempire il distributore, après il tappo e versare il brillantante fin quando l'indicatore di livello non diventa completamente nero. Il distributore del brillantante contiene circa 110 ml di prodotto.

Funzione del brillante

Il brillanteiene aggiunto automaticamente all'ultimo risciacquo garantendo un risciacquo efficace e l'assenza di macchie e striature.

Attenzione!

Utilizzare solo detersivi dimarca per lavastoviglie. Non versare nel comparto del brillantante sostanze di altri tipo (p.e. detersivi liquidi, additivi per la pulizia della lavastoviglie). Questo potrebbe danneggiare l'apparecchio.

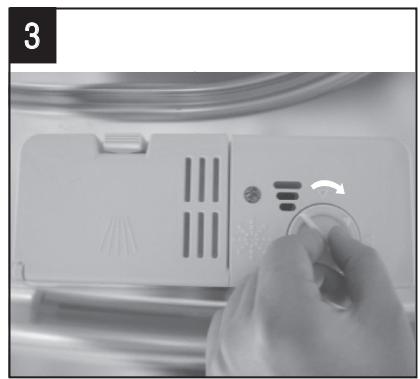

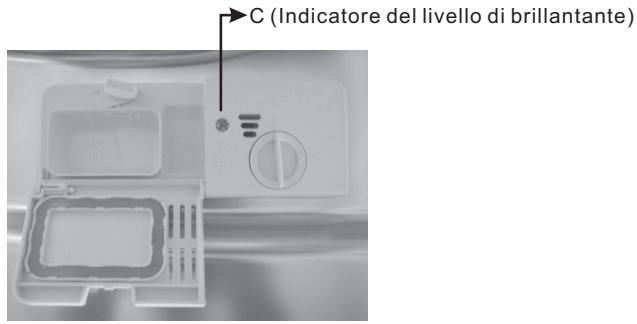

Quando rabbocare il distributore del brillantante

Se sul pannello di controllo non si accende la spia del brillantante, è possibile valutare la quantità rimasta dal colore dell'indicatore di livello ottico C posizionato accanto al tazzo. Quando il comparto del brillantante è pieno l'indicatore è completamente scuro. A mano a mano che il livello diminuisce, la parte scura dell'indicatore si riduce. Non lasciare scendere il livello del brillantante tutto 1/4.

A mano a mano che diminuisce la quantità del brillantante, cambiano le dimensioni della zona nera sull'indicatore, come molto nella segunte figura.

Pieno
3/4
1/2
1/4 - Rabboccare per evitare macchie
Vuoto

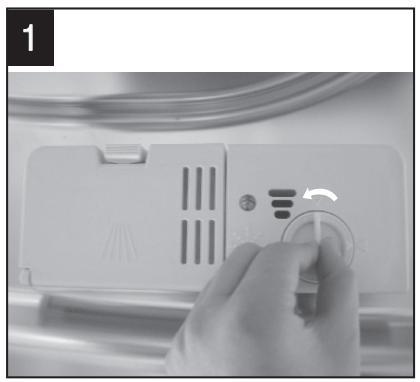

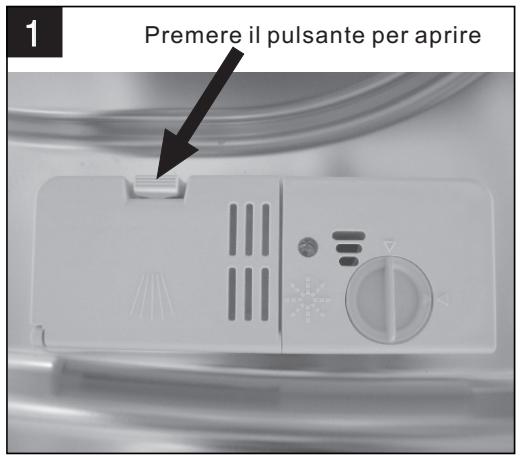

1 Per aprire il distributore ruotare il coperchio in posizione "open" (a sinistra) e sollevarlo.

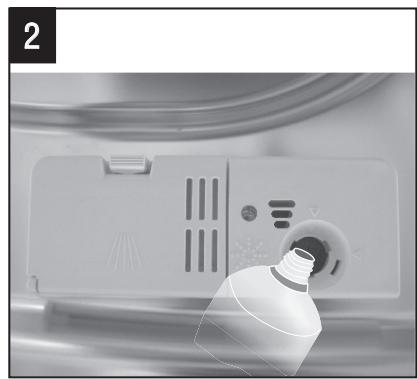

2 Versare il brillantante nel distributore facendo attenzione a non eccedere.
3 Richiudere il distributore portando il coperchio in posizione "open" e ruotandolo a destra per chiuderlo.

NOTA:

Pulire eventuali fuoriuscite di brillantante durante il riempimento con un panno assorbente per evitare unecessivo quantitativo nel lavaggio successivo. Non dimenticare di riposizionare il tappo prima di chiudere lo sportello.

Regolazione del distributore del brillante

Il distributore del brillante ha sei o quattro impostazioni. Iniziare sempre ponendo il distributore in posizione "4". In caso di macchie o problemi di asciugatura aumento la quantità di brillante rilasciato togliendo il coperchio del distributore e ruotando la manopola in posizione "5". Se le stoviglie non risultano più ben asciutte o presentano macchie, portare la manopola sulla successiva posizione fino a che sulle stoviglie non si notano più macchie. Posizione consigliata - "4". (Il valore impostato da fabbricante è "4").

Aumentare la dose del brillantante se al termine del lavaggio si notano sulle stoviglie gocce o macchie di calcare. Ridurre la dose se sulle stoviglia si notano macchie appiccicose e biancastre o se su oggetti di vetro e lame compare un alone bluastro.

D. Funzione del detersivo

Per eliminare lo sporco delle stoviglie ed espellerlo alla lavastoviglie sono necessari detersivi con additivi chimici. La maggior parte dei detergenti di qualità in commercio sono adatti a tale scopo.

Attenzione!

Uso corretto del detergente

Usare solo detergenti apposti per lavastoviglie. Conservare il detersivo in un luogo fresco ed asciutto.

Non versare il detersivo nel distributore sono a che non si pronti per il lavaggio.

Detersivi

Esistono 3 tipi di detersivi

1. Detersivi contenti fosfati e cloro
2. Detersivi contenti fosfatiswana cloro
3. Detersivi sanza fosfati e cloro

Di norma i nuovi detergenti in polvere sono privi di fosfati. Quindi in questei prodotti l'azione addolcente dei fosfati è assente. In quello caso si raccomanda di riempire col sale il relativo serbatoio,anche se la direzza dell'acqua è solo 6 dH. Nel caso di detergenti nella fosfati con acqua dura, su stoviglie e bicchieri si notano spesso macchie bianche. In quello caso aggiungere una maggior quantità di detersivo per ottenere risultati migliorari. I detersivi sulla cloro hanno un'azione sbiancante limitata. Macchie resistenti e colorate non saranno eliminare completamente. In quosti casi selezionare un programma con temperatura più alta.

Detersivi concentrati

In base alla loro composizione chimica i detersivi sono nelle suddivisi in due tipi:

■ detersivi convenzionali, detersivi alcalini con componenti caustici
■ detersivi concentrati a bassa alcalinità contenti enzimi naturali

Detersivi in pastiglie

Detersivi in pastiglie di diversi marchi si sciolgono a velocità differenti. Per questo motivo alcuni detersivi in pastiglie non riescono a sciogliersi completeness e sviluppare la loro azione detergente nei programmi di lavaggio brevi. Percchio, quando si utilizzato detersivi in pastiglie selezionare programmi lunghi per consentire una completeness dei residui di detersivo.

Distributore del detersivo

Il distributore deve essere riempito prima di iniziare il ciclo di lavaggio, secondo le istruzioni fornite nella relativa tabella. Questa lavastoviglie utilizza minori quantità di detersivo e brillantante rispetto alle lavastoviglie tradizionali. Generalmente, per un normale ciclo di lavaggio è sufficiente un cucchiaio da tavola di detersivo. Una maggiore quantità dovrá essere utilizzata nel caso di stoviglia particolarmente sporche. Riempire il distributore subito prima di avviare la lavastoviglia, altrimenti il detersivo potrebbe inumidirsi e non sciogliersi completeness.

Quantità di detersivo dautilizzare

NOTA:

Se il coperchio è chiuso premere il pulsante di rilascio. Il coperchio si solleva.
■ Aggiungere il detersivo sempre immediatamente prima del ciclo di lavaggio.
Utilizzare solo detersivi dimarca per lavastoviglie.

ATTENZIONE! Il detergente per lavastoviglie è corrosivo! Tenere fuori alla portata dei bambini.

Riempimento del distributore del detersivo

Riempire il distributore di detersivo. I segni indicano il dosaggio, come riportato nella figura a destra:

A Comparto per detersivo per il ciclo di lavaggio principale.
B Comparto per detersivo per il ciclo di prelavaggio.

Osservare i consigli per dosaggio e conservazione del fabbricante, come individato sulla confezione del detergente.

Chiudere il coperchio e premere fina a bloccarlo.

Se le stoviglie sono molto sporche, versare una dose aggiantiva di detergente nel companto del prelimavaggio. Quest'ultimo sare utilizzato nella fase di prelimavaggio.

NOTA:

■ Informazioni sulla quantità di detersivo da utilizzare per ciascun programma sono riportate nell'ultima pagina.
Tenere presente che tali quantità possono variar a seconda del grado di sporco e della durezza dell'acqua.
Attenersi alleindicazioni del fabbricante riportate sull'imballo del detersivo.

5. Caricamento dei cestelli

Consigli

■ Considerare di-acquistare utensili che possono andare in lavastoviglie, contrassegnati con l'apposto simbolo.
■ Usare un detergente delicato per stoviglie. Se necessario, richiedere ulteriori informazioni al fabbricante del detersivo.
Per oggetti particolari selezionare un programma con la più bassa temperatura possibile.
Per evitare danni, non estrarre bicchieri e posate alla lavastoviglie immediatamente dopo la fine del programma.

Per il lavaggio in lavastoviglie le seguenti stoviglie e posate

Non sono adatte

Posate con manico di legno, osso o madreperla
Oggetti di plastica non resistenti al calore
■ Vecchie posate con parti incollate non resistenti alla temperatura
Posate stoviglie incollate
Oggetti di peltro e rame
Bicchieri di cristallo
- Oggetti metallici soggetti a ruggine
Vassoid legno
Oggetti fabbricati con fibre sintetiche

Sono poco adatte

• Alcuni tipi di bicchieri possono rinanere opachi dopo numerousi lavaggi
  Parti in argento e alluminio tendono a scolorire durante il lavaggio
• Oggetti smaltati posso sono scolorire se lavati di frequente

Attenzione prima e dopo il caricamento dei cestelli

(Per ottenere le migliorie prestazioni alla lavastoviglie attenersi alle seguentiindicazioni per caricamento. Caratteristiche e forma dei cestelli sono variate dal modello acquistato.)

Eliminare residui di cibo di grande dimensioni. Ammorbidire i residui di cibo bruciato nei tegami.

Non è necessario sciacquare le stoviglia con acqua corrente.

Sistemare gli oggetti nella lavastoviglie come indicato di seguito:

1. Tazze, bicchieri, ciotole ecc. devono essere rivolti verso il basso.
2. Oggetti piegati o con incavi devono essere caricati di lato in modo che l'acqua ne possa defluire.
3. Tutti gli utensili devono essere sistemati in modo sicuro e che non possano ribaltarsi.
4. Tutti gli utensili devono essere sistemati in modo da non impedire la libera rotazione dei bracci spruzzatori durante il lavaggio.

NOTA:

Oggetti molto piccoli non devono essere lavati nella lavastoviglia poiché potrebbero cadere lavoramente dal cestello.

Caricare gli oggetti cavi come tazze, bicchieri, tegami ecc. con l'apertura rivolta verso il basso in modo che l'acqua non possa raccogliersi al loro interno.
Stoviglie e posate non devono essere sistmate una ventro l'altra o coprirsi a vicenda.
Per evitare danni ai bicchieri, questi non devono toccarsi.
Caricare le stoviglie di maggiori dimensioni e più difficili da lavare nel cestello inferiore.
Il cestello superiore è destinato alle stoviglie più leggere e delicate come bicchieri, tazze da caffe è tè.
I coltelli a lama lunga in posizione verticale sono potenzialmente pericolosi!
Oggetti lunghi e/o affiliati devono essere sistemati in posizione orizzontale nel cestello superiore.
Non sovraccaricare la lavastoviglie. Questa accortezza consente di ottenere migliori risultati e un consumo di energia ragionevole.

Estrazione delle stoviglie

Per evitare il goccoliamento di acqua dal cestello superiore su quello inferiore è consigliabile svotare quest'ultimo per primo e successivement il cestello superiore.

Caricamento del cestello superiore

Il cestello superiore è destinato alle stoviglia più leggere e delicate come bicchieri, tazze da caffe è tè, piattini, vassoi, piccole ciotole e tegami bassi (se non troppo sporchi). Sistemare piatti e pentole in modo che non possano essere spostati dai getti d'acqua.

Caricamento del cestello inferiore

Consigliamo diMETTARE le stoviglie grandi e più difficili da pulire nel cestello inferiore, quali per esempio pentole, tegami, coperchi, piatti e ciotole da portata, come migliorato nella figura in basso. E'preferibile sistemare piatti di portata e coperchi ai lati del cestello in modo che non impediscano la rotazione del braccio spruzzatore superiore.

Tenere presente quando segue:

Pentole, ciotole da portata ecc. devono essere sempre capovolte.
Le pentole profonde devono essere sempre messe in posizione inclinata per favorire il deflusso dell'acqua.
Il cestello inferiore è dotato di supporti ribaltabili in modo da consentire la系統azione di più pentole o pentole di grande dimensioni.

Regolazione del cestello superiore

L'altezza del cestello superiore cui si erere regolata per fare più spazioagli utensili grandi, sua per il cestello superiore che per quello inferiore. L'altezza del cestello superiore cui si erere regolata sollevandolo nella posizione più alta e premendo la maniglia per abbassarlo, come individato nell'immagine di seguito:

Sollevare il cestello in posizione alta
Regolare la maniglia
Premere la maniglia per abbassare il cestello.

Ripiegare le rastrelliere delle tazze

Per una migliorie sistematicione di pentole e tegami, i supporti possono essere ribaltati in posizione abbassata come molto nella figura a destra.

Supporti ribaltabili del cestello inferiore

Per una migliorie sistematicione di pentole e tetami, i supporti possono essere ribaltati in posizione abbassata come molto nella figura a destra.

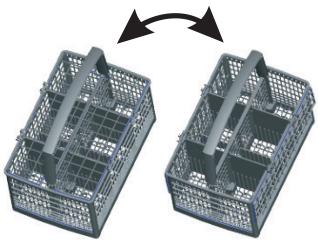

Cestello per le posate

I coltelli devono essere positamente nella parte anteriore del cestello superiore, come indica tata della figura.

ATTENZIONE!

Non lasciar sporgere alcun oggetto verso il basso.
Sistemare gli oggetti affiliati con la parte affiliata rivolta verso il basso!

Per la sicurezza e la qualità del lavaggio caricare le posate nel relativo cestello accertandosi che:

Non siano inserte l'une nell'altra.
I manici siano in basso.
Tuttavia, coltelli e altri utensili potenzialmente pericolosi dovranno essere sistemati con il manico in alto.

6.Avvio di un programma di lavaggio

Tabella dei cicli di lavaggio

NOTA: (★) Necessario rabboccare il brillante nell'apposto distributore.

Programma	Informazioni sulla selezione del ciclo	Descrizione del ciclo	Detergente prelim'vap princ	Tempo di funzionamento (min)	Energia (Kwh)	Acqua (L)	Brillante
Intensivo	Stoviglie molto sporche e pentole, casseruole, piatti ecc. normalmente sporchi e con sporco secco.	Prelavaggio(50 °C)Lavaggio (65 °C)Risciacquo Risciacquo Risciacquo(55 °C)Asciugatura	5/25g (o 3in1)	135	1.45	19	★
Normale	Carichi normalmente sporchi come tetigi, vassoi, bicchieri e pentole molto sporche.	Prelavaggio (45 °C)Lavaggio (55 °C)Risciacquo Risciacquo (65 °C)Asciugatura	5/25g (o 3in1)	160	1.35	15	★
ECO (*EN 50242)	Questo programma standard è adatto al lavaggio di stoviglia normalmente sporche ed è il più efficace in termini di consumi combinati di energia ed acqua per tale tipo di stoviglia.	Prelavaggio Lavaggio (50 °C)Risciacquo Risciacquo(60 °C)Asciugatura	5/25g (o 3in1)	170	1.02	12	★
Cristalli	Per stoviglia e bicchieri leggermente sporchi.	Prelavaggio Lavaggio(40 °C)Risciacquo Risciacquo(60 °C)Asciugatura	5/25g	120	0.85	15	★
1 Ora \( ^{g_{h}} \)	Per carichi leggermente sporchi che non richiedono una perfetta asciugatura.	Prelavaggio(50 °C)Lavaggio(60 °C)Risciacquo (55 °C)Asciugatura	5/25g	60	1.0	10
Rapidò	Lavaggio breve per carichi leggermente sporche e lavaggio rapido.	Lavaggio (40 °C)Risciacquo Risciacquo (45 °C)	20g	40	0.6	11.5

NOTA:

(*EN 50242) Questo programma è il ciclo di collaudo. Di seguito le informazioni per il test di comparabilità secondo EN 50242:

Capienza: 12 coperti
Posizione cestello superiore: ruote superiori su guide
Impostazione brillantante: 6
PI:0.49w; Po:0.45w.

Accensione dell'apparecchio

Avvio di un ciclo di lavaggio

1 Estrarre il cestello inferiore e quello superiore, caricare le stoviglie, quando spingerle all'interno.
Si consiglia di caricare prima il cestello inferiore e poi quello superiore (vedere il paragrafo Caricamento della lavastoviglie).
Riempire il distributore del detersivo (vedere il paragrafo Sale, Detersivo e Brillantante).
3.1 Inserire la spina nella presa. Tensione di alimentazione 220-240 VAC /50 HZ; caratteristiche della presa 10A 250VAC. Assicurarsi che il rubinetto dell'acqua sua aperto completeness.
4 Aprire lo sportello, premere il pulsante di accensione/spegnimento e la relativa spia si accenderà.
51 Premere il pulsante dei Programmi, il programma di lavaggio verrà modificato secondo leindicazioni seguenti: Intensivo->Normale->ECO->Cristalli->1 ora->Rapido;

Se viene selezionato un programma, la relativa spia si illuminerà. Chiudere quando lo sportello, la lavastoviglie si avviero.

Cambiare un programma

Premessa

1. Un ciclo in corso più essere modificato solo se è iniziato da peu tempo. In caso contrario il detersivo potrebbe essere più stato rilasciato e l'acqua di lavaggio scaricata. In quello caso il distributore del detersivo deve essere di nuovo riempito (vedere il paragrafo "Aggiunta del detersivo").
2. Apriere lo sportello, premere il pulsante dei Programmi, la macchina sare in stato di stand-by, quando modificare il programma nell'impostazione desiderata (vedere il paragrafo intitolato "Avvio di un ciclo di lavaggio. ..").

NOTA:

Se si après lo sportello durante un ciclo di lavaggio, la macchina entrera in pausa. La spia del programma smetterà di lampeggiare e l'avvisatore acustico si attiverà agli minuto, a meno che non chiudiate lo sportello. Una volta chiuso lo sportello, la macchina continuera a funzionare dopo 10 secondi.

Se si è dimenticata una stoviglia

Una stoviglia dimenticata cui essere caricata in qualsiasi momento prima che si apra il distributore del detersivo.

1 Apire leggermente lo sportello.
2 Dopo che i bracci spruzzatori si sono fermati è possible après lo sportello completeness.
3 Introduire le stoviglie eventualmente dimenticate.
4 Chiudere lo sportello
5 La lavastoviglie si riavviera-thirds oto 10 secondi.

Al termine del ciclo di lavaggio

Quando il ciclo di lavaggio è terminato, l'avvisatore acustico suonerà per 8 secondi, poi smetterà. Specnere l'apparecchio con il tasting di accensione/spegnimento; chiudere l'alimentazione dell'acqua e aprire lo sportello della lavastoviglie.

Attendere circa 15 minuti prima di scaricare la lavastoviglie per evitare di maneggiare piatti e utensili ancora caldi e quindi più soggetti a rottura. Questo, inoltre, consente una migliorie asciugatura.

Spegnimento della lavastoviglie

La spia del programma è accesa ma non lampeggia, solo in quello caso il programma è terminato.

1. Spagnere la lavastoviglie premendo il tasting di accensione/spegnimento.
2. Chiudere il rubinetto dell'acqua!

Aprière lo sportello con cautela.

I piatti caldi sono più soggetti a rompersi. Lasciarli quindi raffreddare per circa 15 minuti prima di estrarli dall'apparecchio.

Apriere lo sportello della lavastoviglie; lasciarlo socchiuso e attendere quale minuto prima di estrarre i piatti. In isto:eso saranno meno caldi e più asciutti.

Scarico della lavastoviglie

La presenza di umidità all'interno della lavastoviglie è un fenomeno normale.

Svuotare prima il cestello inferiore, poi quello superiore. In questo modo si eviterà il gocciolamento di acqua dal cestello superiore sulle stoviglie poste su quello inferiore.

ATTENZIONE!

E' pericoloso aprire lo sportello durante il lavaggio; l'acqua calda potrebbe provocare scottature.

7. Manutenzione e pulizia

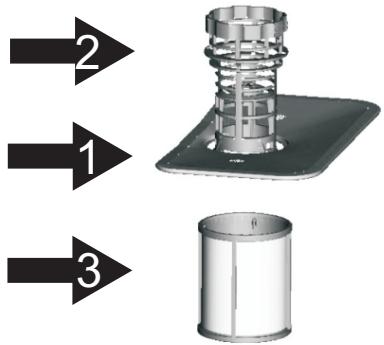

Sistema di filtraggio

Ilaggio evita che residui grossolani di cibo o altri oggetti finiscano nella pompa.

Questi resinui possono intasare il filtr e, in quello caso, vanno rimossi.

Ilsystemadel filtrore ècomposto da unfiltrato maglia larga,unfiltropiatto (filtrotoprincipale) e un microfiltro (filtrato maglia fine).

Filtro principale

Le particelle di cibo e sporcizia trattene da quello filtering sono disintegrate dal braccio spruzzatore inferiore tramite un getto speciale ed eliminareattraverso lo scarico.

Filtro a maglia larga

Le particelle di cibo più grande, comme peszzi diossa o vetro, che potrebbero bloccare lo scarico vengono trattenate dalimento a maglia larga. Per rimuovere quosti residui spingere delicatamente il tappo sulla parte superiore delimento e sollevarlo.

Filtro a maglia fine

Questo filtering trattiene lo sporco e i residui di cibo raccolti nel pozzetto evitando che si depositino di nuovo sulle stoviglia durante il ciclo di lavaggio.

Montaggio del filtro

Il filtro consente un'efficace rimozione delle particelle di cibo dall'acqua di lavaggio in circolazione durante il ciclo. Per prestazioni e risultati migliorari, il filtrlo deve essere pulito regolarmente. Per quello motivo è bene rimuovere le particelle di cibo più grandi bloccate nel filtrlo dopo anni cicci di lavaggio, sciacquando il filtrto semicircolare e la Coppa sulla acqua corrente. Per togliere il filtrlo tirare la manopola della Coppa verso l'alto.

ATTENZIONE!

Nonutilizzaremai la lavastoviglie senza i filtri.

L'errata installatione del filtro cui ridurre le prestazione dell'apparecchio e danneggiare stoviglie ed utensili.

1
Fase 1: Ruotare il filtrin senso antiorario,

2
Fase 2: sollevare versus l'alto il gruppo del filtrò

NOTA:

Quando si segue esta procedura, alla fase 1 alla fase 2, ilsystema del filtro verrà rimioso; quando si segue alla fase 2 alla fase 1, verrà invece installato.

Note:

• Controllare che i filtri non siano intasati loro ogni utilizzato della lavastoviglie.
• Svitando il filtro a maglia larga, è possibile rimuovere ilsystema del filtr. Eliminare tutti i residui di cibo e pulire i filtri sotto un getto d'acqua.

NOTA: Tout il gruppo filtro deve essere pulito una volta la settimana.

Pulizia del filtro

Per pulire il filtro a maglia larga e quello a maglia fine, usare uno spazzolino. Rimontare le parti del filtrro come lostrato nelle figure dell'ultima pagina e rimettere il gruppo nella lavastoviglia inserendolo nella propria sede e spingendolo verso il basso.

ATTENZIONE!

Quando si puliscono i filtri, non sbatterli. Ciò potrebbe provocare la deformazione e di conseguenza ridurre le prestazioni della lavastoviglie.

Cura della lavastoviglie

Il pannello dei comandi cui èsso essere pulito con un panno leggermente inumidito.
Dopo la pulizia asciugare accuratamente il pannello.

Per le superfici esterne utilizzato un buona cera lucidante. Non utilizzato oggetti acuminati, pagliette o detersivi abrasivi.

Pulizia dello sportello

Per la pulizia del profilo attorno allo sportello utilizzato solo un panno morbido inumidito e tiepido.
Per evitare la penetrazione di liquidi nella serratura dello sportello e nei componenti elettrici non utilizzato detersivi spray di alcun tipo.

ATTENZIONE!

Non utilizzato mai detersivi spray per pulire il pannello della porta; ciò potrebbe danneggiare la serratura ed i componenti elettrici. Prodotti abrasivi ed alcuni tipi di carta devono essere evitati per non graffiti o lasciare segni sulle superfici di acciaio inox.

Protezione dal gelo

Adottare misure per la protezione della lavastoviglie dal gelo in inverno. Dop ogni ciclo di lavaggio procedere come descririto qui di seguito:

1 Scollegare la lavastoviglie dansa rete elettrica di alimentazione.
2. Chiudere il rubinetto dell'acqua e scollegare il tubo di mandata alla valvola dell'acqua.
3. Scolare l'acqua dal relativo tubo e alla valvola. (Raccogliere l'acqua in una vaschetta)
4. Ricollegare il tubo di mandata alla valvola dell'acqua.
5. Togliere il filtro sul fondo della vasca e con una spugna asportare l'acqua presente nel pozzetto.

NOTA:

Nel caso in cui la lavastoviglie non possa funzionare per la presenza di ghiaccio, rivolgersi ad un technician professionista.

Pulizia dei bracci spruzzatori

I bracci spruzzatori devo essere puliti regolarmente per eliminare i residui solidi lasciati dall'acqua che possono occludere i fori e bloccare i cuscinetti.

Per rimuovere il braccio spruzzatore superiore, tenere il dato, ruotare il braccio in senso orario per rimuoverlo.

Per rimuovere il braccio spruzzatore inferiore, estrarlo tirandolo verso l'alto.

Lavare i bracci in acqua calda con sapone Sciacquare accuramente e rimontare i bracci.

Dopo agli lavaggio.

Dopogni lavaggio chiudere la mandata dell'acqua e lasciare lo sportello socchiuso per eliminare umidità e odori.

Staccare la spina

Prima di eseguire la pulizia o la manutenzione dell'apparecchio estrarre la spina dall presa di corrente.

Non utilizzato solventi o prodotti abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie, non usare solventi o detergenti abrasivi.

Utilizzare sostanto un panno, acqua tiepida e sapone.

Per eliminare eventuali macchie dalle superfici interne utilizzare un panno imbevuto di acqua e poco aceto oppure un prodotto specifico per lavastoviglie.

In caso di inutilizzato prolongato

Eseguire un ciclo di lavaggio a vuoto, quando scollegare la spina alla presa di corrente, chiudere l'acqua e lasciare lo sportello dell'apparecchio socchiuso. Ciò consente di allungare la durata delle guarnizioni ed evita la formazione di odori all'interno della lavastoviglie.

Spostamento dell'apparecchio

Se l'apparecchio deve essere spostato, cercare di tenerlo in posizione verticale. Se fosse assolutamente necessario ribaltarlo, appoggiarlo sulla parte posteriore.

Guarnizioni

Una delle cause che provocano la formazione di odori nella lavastoviglie sono i residui di cibo trattuti dalle guarnizioni. La periodica pulizia delle guarnizioni con una spugna umida eviterà questo fenomeno.

8. Istruzioni per l'installazione

Attenzione:

L'installazione di tubi e apparecchiature elettriche deve essere affidata a tecnici professionisti.

- Preparazione all'infallazione

La lavastoviglia deve essere collocata in prossimità dei puniti di allacciamento alla rete idrica, elettrica e allo scarico.

Per facilitare il collegamento dei tubi di scarico, la lavastoviglie deve essere sistematica su uno dei lati del mobile sottolavello.

Note: controllare gli accessori per l'installazione (gancio per pannello decorativo, vite)

Leggere attentamente le istruzioni di installmente.

llustrazioni delle dimensioni del mobile contentatore e della posizione di installmenta della lavastoviglie. La predispositione deve essere eseguita prima di spostare la lavastoviglie nel punto di installmente.

1. Scegliere unippo vicino al lavello per facilitare l'installazione del tubo dell'acqua e di scarico (vedere figura 1).
2. Se la lavastoviglie è installata all'angolo del mobile contentatore, dovrebbe esserci spazio (mostrato in figura 2) quando lo sportello è aperto.

【Figura1】

Dimensioni del vano Meno di 5 mm tra top della lavastoviglie e mobile con sportello a filo del mobile.

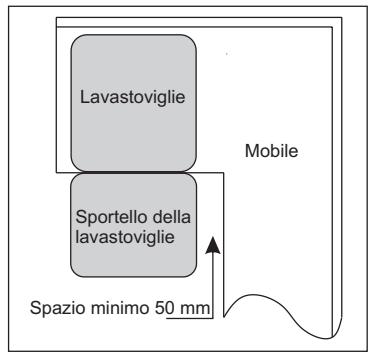

【Figura2】

Spazio minimo per l'apertura dello sportello

Dimensioni e montaggio del pannello decorativo

1 Il pannello di legno di rivestimento esterno cui quere assere gestito come migliorato in Figura 3.

【Figura3】

Per il montaggio del pannello di rivestimento esterno attenersi alle dimensioni indicate

(Unità: mm)

2 Installare il gancio sul pannello di rivestimento esterno e inserirlo nella fessura dello sportello della lavastoviglie (vedere figura 4a). Dop o i posizionamento del pannello, fissare quest'ultimo sull'esterno dello sportello con viti e bulloni (vedere figura 4b).

【Figura 4 a】

Montaggio del pannello decorativo

【Figura 4b】

Montaggio del pannello decorativo in legno

1. Estrarre le quattro viti corte
2. Fissare le quattro viti lunghe

- Regolazione della molla dello sportello

Le molle dello sportello sono impostate di fabbrica nella tensione adeguata per l'uso

Nel caso di montaggio di un pannello decorativo in legno la tensione delle molle deve essere regolata di nuovo.

Ruotare la vite di regolazione per tendere o allentare il cavo di acciaio (vedere figura 5).

La tensione delle molle è corretta quando lo sportello completeness aperto rimane in posizione orizzontale e si chiude sollevandolo appena con un dito.

【Figura 5】

Regolazione della molla dello sportello

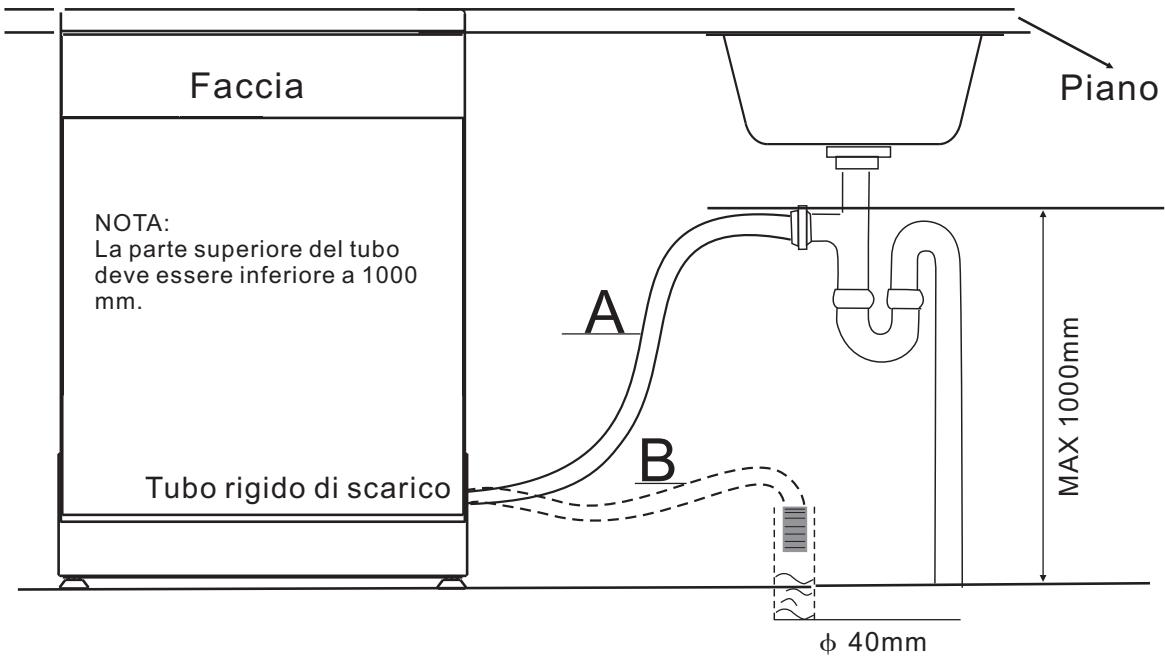

- Collegamento dei tubi di scarico

Inserire il tubo flessibile di scarico in quello rigido con un diametro minimo di 40~mm , oppure lasciarlo nel lavello. evitando di piegarlo o comprimerlo. La parte superiore del tubo deve essere inferiore a 1000~mm

ATTACCCAREILTUBODISCARICOINUNODEIMODINDICATIA,B,C
【Figura 6】

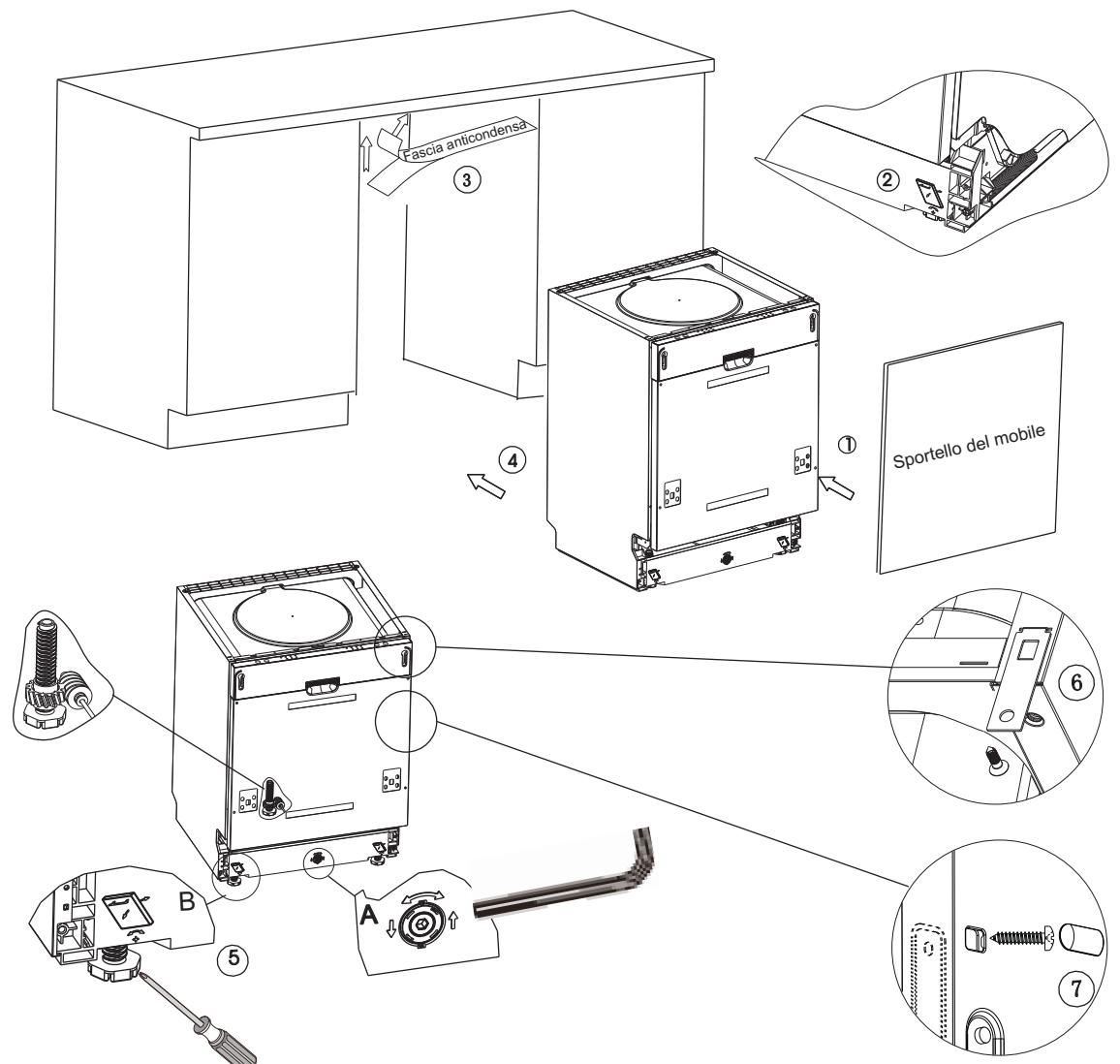

- Fasi d'installazione della lavastoviglie

1 Installare lo sportello esterno su quello della lavastoviglie usinge le staffe in dotazione. Per il posizionamento delle staffe fare riferimento alla dima.
2 Regolare la tensione delle molle della porta usando una chiave a brugola e ruotando in senso orario per serrare le molle a destra e a sinistra dello sportello. Non eseguire esta regolazione potrebbe causare danni alla lavastoviglie (Ilustrazione 2)
3 Collegare il tubo di mandata acqua alla rete idrica.
4 Collegare il tubo rigido di scarico. Vedere schema (Figura 6)
5 Collegare il cavo di alimentazione.
6 Attaccare la fascia di anticondensa sotto alla superficie di lavoro del mobile contentatore. Assicurarsi che il nastro anticondensa sia a filo del bordo del piano di lavoro.
7 Mettere la lavastoviglie in posizione.
8 Livellare la lavastoviglie. I piedini posteriori sonoessere regolati da lappre anterioe della lavastoviglie ruotandoli con una chiave a brugola al centro della base della stessa (llustrazione 5A). Per regolare i piedini anterioriutilizzareuna cacciaviteconla punta piatta e ruotarli fino a che la lavastoviglie non è in piano (llustrazione 5B).
9 La lavastoviglie delve essere fissata in posizione. Ci sono due modi per fare esta operazione:
A. Normale superficie di lavoro: mettere il gancio di installatione nella fessura del piano laterale e fissarlo alla superficie di lavoro con le viti per legno (Ilustrazione 6).
B. Top in marmo o granito: fissare il lato con la vite. (Illustrazione 7).

【Figura 7】

Per il buon funzionamento dei cestelli ed un lavaggio efficiente la lavastoviglia deve essere in piano.

1. Per controllare che la lavastoviglie sia in piano appoggiare una livella sullo sportello e sulle guide dei cestelli all'interno della vasca.
2. Livellare la lavastoviglie regolando uno alla volta i quattro piedini di appoggio.
3. Durante il livellamento della lavastoviglie fare attenzione a che non si ribalti.

【Figura 8】

Illustrazione della regolazione dei piedini

NOTA:

L'altezza massima di regolazione dei piedini è di 50 mm.

Controllare il livellamento in direzione fronte-retro

Controllare il livellamento laterale

Collegamenti elettrici

ATTENZIONE!

Per la sicurezza personale:

NON UTILIZZARE CAVI DI PROLUNGA O ADATTATORI PER QUESTO APPARECCHIO. PER NESSUNA RAGIONE TAGLIARE O RIMUOVERE IL CONDUTTORE DI TERRA DEL CAVO DI ALIMENTAZIONE.

Requisiti elettrici

Verificare sulla targa dati la tensione nominale e collegare la lavastoviglie ad una fonte di alimentazione adeguata. Installare un fusibile da 10 A, un fusibile ritardato o un interruptore si sicurezza ed alimentare quello appearecchio con un circuito separato.

Prima dell'utilizzo assicurarsi che l'apparecchio sia adeguatamente collegato a terra.

Collegamenti elettrici

Assicurarsi che la tensione e la frequenza della corrente elettrica corrispondano a quale riportate sulla targhetta di classificazione energetica. Collegare la spina ad una presa elettrica correttamente messa a terra. Se la presa alla quale deve essere collegato l'apparecchio non è adatta alla spina, sostituire la presa piuttosto che utilizzato adattatori che potrebbero provocare surriscaldamento e bruciature.

ISTRUZIONI PER LAMESSA TERRA

Questo apparecchio deve essere collegato a terra. In caso di guasti o malfunzionamenti, il collegamento a terra riduce il rischio di scosse elettriche poiché fornisce un circuito di minore resistenza alla corrente. Questo apparecchio è dotato di un cavo con conduttore e spina di messa a terra. La spina deve essere inserita in una presa installata e collegata a terra in conformità con le norme e le disposizioni locali.

ATTENZIONE!

Un collegamento a terra mal eseguito può provocare il rischio di scosse elettriche. In caso di dubbi sulla correttezza del collegamento a terra consultare un elettricista qualificato o un technician del servizio assistenza. Non modificare la spina fornita a corredo dell'apparecchio se non si adatta alla presa a disposizione. Far installare una presa adeguata ad un elettricista qualificato.

ATTENZIONE! Chiudere il rubinetto dopo l'uso.

Come collegare il tubo di alimentazione di sicurezza

L'apparecchio deve essere collegato alla rete idrica utilizzando tubi nuovi.

Non riutilizzare i vecchi tubi.

La pressione dell'acqua deve essere compresa tra 0,04 MPa e 1 Mpa. Se la pressione è inferiore al minimo consentito rivolgersi a nostro servizio assistenza per informazioni.

1. Estrarre completeness i tubi di alimentazione alla nicchia situata nella parte posteriore della lavastoviglie.
2. Serrare le viti del tubo di sicurezza su un rubinetto con filettatura 3/4 pollici.
3. Aprière completeness il rubinetto prima di avviare la lavastoviglia.

TUBO DI ALIMENTAZIONE DI SICUREZZA

Il tubo di alimentazione di sicurezza è composto da doppie pareti. Il systemà di cui è dotato il tubo garantisce l'interruzione del flusso di acqua in caso di rottura del tubo di alimentazione e quando lo spazio tra il tubo di alimentazione è quello esterno ondulato è pieno di acqua.

ATTENZIONE!

Un tubo che si attacca al rubinetto del lavello può scoppiare se installato sulla stessa linea idrica della lavastoviglie. Se il lavello è dotato di quello tipo di erogatore si raccomanda di scollegare il tubo e chiudere il foro.

Come scollegare il tubo di alimentazione di sicurezza

1. Chiudere l'acqua.
2. Rilasciere la pressione dell'acqua premendo l'apposto pulsante. In quello modo si scarica la pressione e si protege chi opera ed il locale da violenti getti d'acqua.
   Svitare il tubo di sicurezza dal rubinetto.

Collegare il tubo di alimentazione acqua fredda ad un attacco filettato 3/4" ed assicurarsi che sia ben fissato. In caso di tubi nuovi o non utilizzati per un lungo periodo, far scorrere l'acqua per eliminare eventuali impurità. In caso contrario si rischia l'obstruzione dell'ingresso dell'acqua e il danneggiamento dell'apparecchio.

ATTENZIONE! Chiudere il rubinetto dopo l'uso.

Posizionamento dell'apparecchio

Posizione are l'apparecchio nel posto desiderato. La parte posteriore deve appoggiarsi alla parete retrostante ed i bianchi ai mobili o alle pareti adiacenti. La lavastoviglie è dotata di tubi di alimentazione e di scarico che possono essere sistemanti sua a destra sua a sinistra per facilitare un'installazione corretta.

Come scaricare l'ecesso di acqua dai tubi

Se il lavello è più alto di 1000 dal pavimento, l'acqua in effesso nei tubi non può essere scaricata direttamente nel lavello. Sarà necessario scaricare l'ecesso di acqua in una vaschetta o altri recipiente esternoippo ad un livello inferiore a quello del lavello.

Uscita dell'acqua

Collegare il tubo di scarico dell'acqua. Il collegamento deve essere fatto fatto per evitare perdite di acqua. Verificare che il tubo di alimentazione non sia piegato o schiacciato.

Tubo di prolunga

Se occorre utilizzato un tubo di prolunga, accertarsi che sia del tipo simile a quello di scarico. La prolunga non deve avera una lunghezza maggiore a 4 metri, altrimenti l'efficienza della lavastoviglia potrebbe risultare ridotta.

Collegamento tramite sifone

Inserire il tubo di scarico in un tubo rigido con un diametro minimo di 40~mm , oppure metterlo nel lavello evitando di piegarlo o schiacciarlo. La parte superiore del tubo deve essere inferiore a 1000~mm .

Avvio della lavastoviglie

Prima di avviare la lavastoviglie verificare quanto segue:

1 La lavastoviglie è livellata e correttamente fissata
2 La valvola d'ingresso è aperta
3 Non ci sono perdite nei punti di unione delle tubazioni
4 I cavi sono ben fissati
5 La corrente è attaccata
6 I tubi d'ingresso e di scarico non sono attorcigliati
7 Tutti i materiali d'imballaggio e i documenti sono stati estratti alla lavastoviglie

Attenzione:

Al termine dell'installazione conservare il presente manuale.

Le informazioni inesso contenute sono molto utili per l'utilizzatore.

9. Consigli per l'individuzione e l'eliminazione dei problemi

Prima di rivolgersi al servizio assistenza

Consultare le tabelle riportate nelle pagine seguenti cui chiamare il servizio assistenza.

?Problemtecnici	Problema	Possibili cause	Cosa fare
	La lavastoviglie non parte	Fusabile bruciato o interrottore scattato	Sostituire il fusabile o resettare l'interruttore. Scollegare tutti gli apparetti serviti dallo stesso circuito della lavastoviglie
		L'alimentazione elettrica non è stata attivata	Assicurarsi che la lavastoviglie sia accesa e lo sportello ben chiuso.Assicurarsi che il cavo di alimentazione sia correttamente insertito nella relativa presa a parete.
		La pressione dell'acqua è Bassa	Controllare il corretto collegamento alla rete idrica e che il rubinetto sia aperto.
		Lo sportello della lavastoviglie non è ben chiuso	Assicurarsi di chiudere bene e fissare lo sportello.
	L'acqua non viene scaricata dallalavastoviglie	Il tubo di scarico è piegato	Controllare il tubo di scarico.
		Il filtrò è intasato	Controllare il filtrò a maglia larga (vedere capitolo intitolato "Pulizia del filtrò")
		Il lavello è intasato	Controllare che lo scarico dal lavello avvengaenza intoppi. Se il problema è causato dal lavello che non scarica bene occorrà rivolgersi ad un idraulico piuttosto che ad un technician del servizio assistenza.
Problemi di caratteregenerale	Schiuma nellavasca	Detersivo inadatto	Usare solo detergenti apposti per lavastoviglie, per evitare la formazione di schiuma. In tal caso, après la lavastoviglie e lasciare evaporare la schiuma. Aggiungere circa 4 litri di acqua fredda nella vasca. Chuidere la lavastoviglie, quando selezionare qualsiasi ciclo. La lavastoviglie scaricherà l'acqua subito. Aprire lo sportello后期 lo scarico, arrestare il ciclo e controllare se la schiuma è scomparsa.Ripetere se necessario.
		Fuoriuscita di brillantante	Asciugare sempre eventuali fuoriuscite immediatamente.
	Macchie sulles superfici interne	E'stato utilizzato un deterviso con coloranti	Assicurarsi che il detergente sa privo di coloranti.
	Patina bianca sulla superficie interna	Minerali nell'acqua dura	Per pulire l'interno, usare una spugna umida con detergente per lavastoviglie e indossare quanti di gomma. Non usare altri detergenti per evitare la formazione di schiuma.
	Macchie di ruggine sulle posate	Gli oggetti interessati non sono resistenti alla corrosione.
		Dopo il caricamento del sale non è stato avviato un programma di lavaggio.Trace di sale sono finite nel ciclo di lavaggio.	Eseguire sempre il lavaggio rapido stati stoviglia e essere selezionare la funzione Turbo (se presente), dopo aver aggiunto il sale.
		Coperchio dell'addolcitore allentato	Controllare il bordo. Assicurarsi che la tenuta sua corretta.
Rumore	Colpi all'interno della vasca	Uno dei bracci spruzzatori urta contro un oggetto nel cestello	Interrompere il programma, risistemare gli oggetti che ostacolano il braccio spruzzatore.
	Tintinnio all'interno della vasca	Stoviglia non ben ferme nella vasca di lavaggio	Interrompere il programma e risistemare le stoviglia.
	Battiti all'interno dei tubi dell'acqua	La causa potrebbe essere l'installazione o la sezione delle tubazioni.	Questo non influsce sulla funzionalità della lavastoviglie. In caso di dubbio contattare un idraulico qualificato.
Lavaggio insoddisfacente	Problema	Possibili cause	Cosa fare
	Le stovigliie non sono pulite	Le stovigliè non sono state caricate correttamente.	Vedere le note nel paragrafo "Caricamento dei cestelli".
		Il programma scelto non era sufficiente.	Selezionare un programma più intensivo. Vedere la "Tabella dei cici di lavaggio".
		Il detersivo erogato non era sufficiente.	Utilizzato una maggiore quantità di detersivo o cancellarlo.
		Alcuni oggetti bloccano i bracci spruzzatori.	Risistemare le stovigliè in modo che i bracci spruzzatori possano ruotare liberamente.
		Ilsystema filtrante non pulito o non correttamente installato. Questo può provocare il blocco dei bracci spruzzatori.	Pulire e/o sistemare correttamente ilsystema filtrante. Pulire i getti dei bracci spruzzatori. Vedere "Pulizia dei bracci spruzzatori".
	Bicchieri appannati	Combinazione di acqua morbida edccesso di detersivo	Impiegare meno detersivo se l'acqua è dolce e selezionare un ciclo più breve per i bicchieri.
	Segni neri o grigi sulle stovigliè	Sfregamento di utensili di alluminio contro le stovigliè.	Utilizzato un detergente mediamente abrasivo per eliminare questi segni.
	Detersivo lasciato nelle vaschette del distributore	Piatti bloccano la coppa del detergente.	Ricaricare le stovigliè in modo corretto.
Asciugatura insoddisfacente	Le stovigliè non sono asciutte	Caricamento scorretto	Caricare la lavastovigliè comme suggerito nelle istruzioni.
		Scarso brillantante	Aumentare la quantità di brillantante/ricaricare il distributore.
		Stovigliè estratte troppo presto	Non svotare la lavastovigliè subito dopo il lavaggio. Apire leggermente lo sportello in modo tale da far uscire il vapore. Procedere allo scarico solo dopo che le stovigliè siano mediamente calde al tutto. Vuotare per primo il cestello inferiore. In quello modo si evita il gocciolamento di acqua dalle stovigliè poste nel cestello superiore.
		E' stato selezionato un programma sbagliato	Nei clici brevi la temperature è più bassa. Questo diminuisceanche le prestazioni di pulizia. Scegliere un programma più lungo.
		Posate con rivestimento di Bassa qualità	Il drenaggio dell'acqua è più difficoltoso con quosti oggetti. Posate e stovigliè di quello tipo non sona adatte ad essere lavate in lavastovigliè.

Codici di erre

In caso di malfunzionamenti, il display dell'apparecchio visualizza dei codici per avertire l'utilizzatore:

Codici	Significato	Possibili cause
La spia Rapido lampeggia velocemente	Caricamento acqua troppo lungo	Rubinetto non aperto o ingresso acqua ridotto o pressione acqua troppo Bassa.
La spia Cristalli lampeggia velocemente	Troppo pieno	Perdite da alcuni elementi della lavastoviglie.

Informazioni tecniche

Altezza:	815mm
Larghezza:	598mm
Profondità:	550mm(a sportello chiuso)
Pressione dell'acqua:	0.04-1.0MPa
Tensione di alimentazione:	vedere targa dati
Capienza:	12 coperti

1 Cestello superiore
3. Cesto delle posate:

2. Cestello inferiore:

Ciotole da portata grandi

Informazioni su test di comparabilità conformi a EN 50242

Capienza: 12 coperti
Posizione del cestello superiore: bassa
Programma: ECO
Impostazione brillantante: 6

Impostazione addolcitore: H4

Tabella dei dati tecnici

Tabella lavastoviglie domestica seconda la direttiva CE 1059/2010:

Costruttore	GLEM
Tipo / Descrizione	GDI624
Numero di coperti standard	12
Classe di efficienza energetica ①	A+
Consumo annuo di energia ②	291 kWh
Consumo di energia del ciclo di lavaggio standard	1,02 kWh
Consumo in modalità off	0,45 W
Consumo in modalità left-on	0,49 W
Consumo annuo di acqua ③	3360 litri
Classe di efficienza in asciugatura ④	A
Ciclo di lavaggio standard ⑤	ECO 50°C
Durata del programma nel ciclo di lavaggio standard	170 min
Livello di rumore	47 dB(A) re 1 pW
Montaggio	incasso
Possibilità d'incasso	Si
Altezza	81,5 cm
Larghezza	59,8 cm
Profondità (compresi i connettori)	55 cm
Consumo di energia	1930 W
Tensione / frequenza nominali	230 V~/50 Hz
Pressione acqua (pressione del flusso)	0.4-10 bar = 0.04-1 Mpa

NOTA:

1 da A++ (alta efficienza) a D (bassa efficienza)
Consumo energetico "291" kWh per anno, sulla base di 280 cicli di lavaggio standard usinge acqua fredda e in modalità di consumo bassa. L'effettivo consumo di energia dipende dal modo in cui viene utilizzato l'apparecchio.
Consumo di acqua "3360" litri l'anno, sulla base di 280 cicli di lavaggio standard L'effettivo consumo di energia dipende dal modo in cui viene utilizzato l'apparecchio.
da A++ (alta efficienza) a G (bassa efficienza)
Questo programma è adatto al lavaggio di stoviglia normalmente sporche ed è il più efficace in termini di consumi combinati di energia ed acqua per tale tipo di stoviglia.

L'apparecchio, al momento della fornitura, è conforme ai seguenti standard europei e alle direttive nella versione attuale:

LVD 2006/95/EC
- EMC2004/108/EC
-EUP2009/125/EC

I valori riportati sopra sono stati misurati in conformità con gli standard e nelle condizioni di utilizzo indicate.

I risultati possono variare notevolmente a seconda della quantità e della sporcizia delle stoviglie, della durezza dell'acqua, della quantità di detersivo ecc.

Il manuale è conformeagli standard e alle norme dell'Unione Europea.
