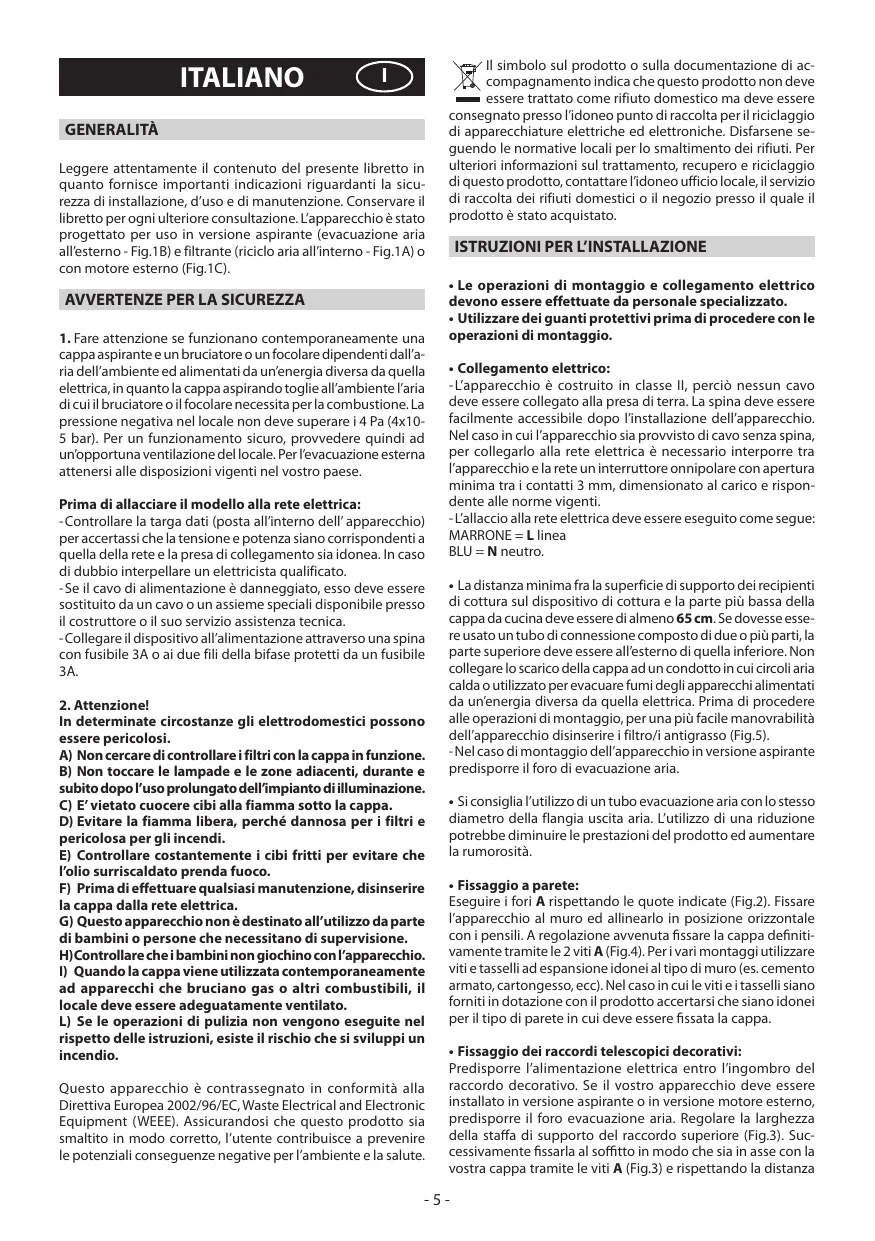

MANUALE UTENTE RHP 6700 RB ROSIERES

Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione. Conservare il libretto per agli ulteriori consultazione.L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B) e filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attentione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un facolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente laria di cui il bruciatore o il facolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per le evacuatione esterna atteneri alle dispositionsi vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

-Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sia idonea. In caso di dubbio interpellare un elettricista qualificato.
- Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavò o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnia.
-Collegare il dispositorio all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante esubito dopo l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H)Controllare che i bambini non giochino con l'apparechio.
I) Quando la cappa viene utilizzata contemporaneamente ad apparentecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smalitto in modo corretto, l'utente contribuisce a prevenir le potenziali consequencese negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non delve

essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di racolta per il riciclaggio di aparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di racolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
- Utilizzare dei quanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamento elettrico:

-Lappareccchio e costruito in classe II, perciò nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilemente accessibile dopo l'installazione dell'appareccchio. Nel caso in cui l'appareccchio si provvisto di cavolename spina, per collegarlo alla rete elettrica è necessario interporre tra l'appareccchio e la rete un interrottore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
- L'allaccio alla rete elettrica devesse eseguito come segue: MARRONE = L linea

BLU = N neutrto.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere dell almeno 65~cm . Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da那一 bella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinseire i filtrò/i antigrasso (Fig.5).

-Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationa aria.

• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

- Fissaggio a parete:

Eseguire i fori A rispetto le quote indicate (Fig.2). Fissare l'apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. A regolazione avvenuta fissare la cappa definitivement tramite le 2 viti A (Fig.4). Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Fissaggio dei raccordi telescopici decorativi:

Predisporre l'alimentazione elettrica entro l'ingombro del raccordo decorativo. Se il vosto apparecchio deve essere installato in versione aspirante o in versione motore esterno, predisporre il foro evacuationa aria. Regolare la larghezza della staffa di supporto del raccordo superiore (Fig.3). Successivement fissarla al soffitto in modo che sia in asse con la vostra cappatramite le viti A (Fig.3) e rissettando la distanza

dal soffitto individata in Fig.2. Collegare, mediante un tubo di raccordo, la flangia C al foro evacuationa aria (Fig.4). Inflilare il raccordo superiore all'interno del raccordo inferiore. Fissare il raccordo inferiore alla cappa utilizzando le viti B in dotazione (Fig.4), sfilare il raccordo superiore sino alla staffa e fissarlo tramite le viti B (Fig.3). Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vosto rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

- Versione filtrante:

Installare la cappa e i due raccordi come indicate nel paragrafo riguardante il montaggio della cappa nella versione aspirante. Per il montaggio del deviatore aria filtrante fare riferimento alle istruzioni continue nel kit. Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come accessorio. I filtri devono essere applicati al gruppo aspirante posto all'interno della cappa centrandoli adesso e ruotandoli di 90 gradei fino allo scatto d'arresto (Fig.6).

USO E MANUTENZIONE

• Si raccomanda diMETTERe in funzione I'apparecchio prima di procedere alla cottura di un qualsiassi alimento. Si raccomanda di lasciar funzionare I'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuatione completa dell'aria viziata.
  Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere的数据 al filtrato antigrasso e al filtrato al carbone attivo.
• Ilchio antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad insasarsi in tempi variabili relativamente all'uso dell'apparechio.
• Per prevenir il pericolo di eventuali incendi, al massimo agli 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a basse temperature e con cicli brevi.
• Doto alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.
• I filtrali carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati alla cottura.
• I filtri al carbone attivo non rigenerabili devono essere sostituiti anni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.
• I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65^ (il ciclo di lavaggio deve essere completenesso而非 stoviglie). Togliere l'acqua in eccesso nella rovinare il filtrato, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperature di 100^ massimo. Per mantenere efficente la funzione del filtrato al carbone rigenerabile esta operazione deve essere ripetuta agli 2 anni. Questi devono essere sostituiti al massimo gliqi 3 anni oppure quando il materassino risulta danneggiato.
• Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.
• Pulire frequentlymente la cappa, sia internamente che esternamente, uso un panno inumidito con alcohol denaturato o detersivi liquidi neutri non abrasivi.
• L'impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce

notevolmente la durata media delle lampade.

• Se l'apparechio è dotato della luce ambiente但这a più essere utilizzata per l'uso prolongato di illuminazione generale dell'ambiente.
• Attenzione: l'inosservanza delle avventenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quando di atteneri alle struzioni suggerite.

- Sostituzione delle lampade LED (Fig.7):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

- Sostituzione delle lampade alogene (Fig.8):

Per sostuire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude.

- Sostituzione delle lampade a incandescenza/alogene (Fig.9):

Utilizzato solo lampade dello stesso tipo e Wattaggio installate sull'apparecchio.

Comandi (Fig.10) meccanici:

La simbologia è di seguito riportata:

A = tasting ILLUMINAZIONE

B = taste OFF

C = tasting PRIMA VELOCITA

D = tasting SECONDA VELOCITA

E = tasto TERZA VELOCITA.

Comandi luminosi (Fig.11) la symbologia è di seguito riportata:

A = tasto ILLUMINAZIONE

B = taste OFF

C = tasto PRIMA VELOCITA

D= tasto SECONDA VELOCITA

E = tasto TERZA VELOCITA

F = tasting TIMER ARRESTO AUTOMATICO 15 minuti (^*)

Se il vosto appearecchio è provvisto della funzione velocità INTENSIVA, partendo alla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E questa verrà attivata per 10 minuti più tardo che ritornerà alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia.

Per interromperla prima dei 10 minuti premere di nuovo il tasto E.

Per alcuni modelli è possible attivare la funzioneanche con la prima e seconda velocità.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti oli na. ora alla prima velocità. Appena attenuata la funzione, il motore parte alla 1^ velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso quello tempo il motore si spegne ed il ded del tasto F rimane acceso di luce fissa fino a quando除外 alti 50 minuti riparte il motore alla prima velocità e i ded F e C ricominciano a lampeggiare per 10 minuti e sui via. Premendo qualsiasi tasto ad esclusion delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla 2^ velocità; premendo il tasto B la funzione si disattiva).

(*) La funzione "TIMER ARRESTO AUTOMATICO" ritarda

I'arresto della cappa, che continuera a funzionare alla velocità d'esercizio in corso al momento dell'accensione di esta funzione, di 15 minuti.

SIDECLINA OGNI RESPONSABILITA PER EVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

- Saturazione filtri Antigrasso/Carbone attivo:

-Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.
- Quando il tasto A lampeggia con una frequence di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro.

Una volta ricollocato il filtrato pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. sono a che termina di lampeggiare.

Comandi (Fig.12):

Tasto A = Accende/spagne le luci.

Tasto B = Accende/spagne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore.

Display C = Indica la velocità del motore selezionata e l'atti-zazione del timer.

Tasto D = Accende la cappa. Augenta la velocità del motore. Premendo il tasto alla 3^ velocità si inseisce la funzione intensiva per 10', poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampegliare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare.

Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display delve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display delve visualizzare la lettera "C" fissa fino a quando除外 alti 50 minuti il motore riparte per altri 10 minuti eosi via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il display C lampeggia altermando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.

• Quando il display C lampeggia altermando la velocità d'esercizio con la letterta A (es.1 e A) i filtri al carbone attivo devono essere sostituito e lavato a seconda del tipo di filtrio.

Una volta ricollocato il filtrato pulito bisogna resettare la memoriale elettronica premendo l tasto A per circa 5 sec. fino a che termina di lampegliare la segnalazione F o A del display C.

Comandi meccanici (Fig.13) la simbologia è di seguito riportata:

A = Tasto LUCE/ON-OFF

B = Tasto OFF/PRIMA VELOCITA

C = Tasto SECONDA VELOCITA

D = Tasto TERZA VELOCITA.

Se la cappa viene spenta in prima,seconda o terza velocità, nel momento in cui viene riacea,questa riparte con la stessa velocità di esercizio impostata al momento dello spegnimento.

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica

In caso di mancato funzionamento del piano vi consigliamo di:

• verificare il buon inserimento della spina nella presa di corrente;

• verificare che l'afflusso di gas sia regolare.

Nel caso non si individui la causa di mal funzionamento:

spegnere l'apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

MATRICOLA DEL PRODOTTO. Dove si trova?

È importante che comuni ch al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola.

In quello modo Lei potrà contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
