MANUALE UTENTE AX760 80PLUS PLATINUM CORSAIR

Congratulazioni per aver acquistato il nuovo alimentatore ATX digitale AX1200i Professional Series Corsair.

L'alimentatore AX1200i Corsair presenta un design nuovo e rivoluzionario. Si distacca dal design delle PSU tradizionali e offre una vasta gamma di funzionalità che rende più piacevole realizzare il PC perfetto. L'AX1200i introduce nuove e rivoluzionarie technologie: vedere più sotto per maggiori informazioni.

Caratteristica del prodotto

Potenza controllata digitalmente

A differenza degli alimentatori tradizzionali, il Corsair AX1200i utilizza un DSP (Digital Signal Processor) per offrir un'efficacia ottimizzata e una regolazione più precisa della tension, migliorando la stabilità generale del sistema e l'affidabilità dei componenti.

Silenzioso ed efficienza

Passare al digitale garantisce una maggiore efficienza. L'alimentatore AX1200i è certificato 80 PLUS® Platinum e pertanto garantisce una minore generatione di calore e ventole più silenziose. L'AX1200i è talmente efficente che la ventola da 140 mm si disattiva a basso carico, garantendo un'alimentazione nella più totale silenzioso.

Corsair LinkTM

La funzionalità integrazione Corsair Link™ indica le prestazioni dell'AX1200i in qualunque momento e consente di modificarle rapidamente. Strumenti di diagnostica controllano in tempo reale efficienza, consumo energetico, punti di protezione da sovracurrente configurabili e profili delle ventole.

Designeccellente

I cavi interamente modulari amplificano l'installazione e l'interruttore per il test automatico consente di stabilire rapidamente se l'AX1200i funziona normalmente persino prima di collegare i cavi alla schedà madre.

Tecnologia evantaggi

- Controllo digitale

L'alimentatore ATX digitale AX1200i presenta un'avanzata architetura di controllo che consente un'eccellente risposta dinamica. Include unvero motore digitale che fornisce un'ottimizzazione immediata e avanzata dell'intera gamma delle prestazioni, garantendo al tempo stesso la stabilità del funzionamento.

Efficienza certificata 80 PLUS* Platinum

Il sofisticato design elettrico, che include un avanzato controlo digitale ibrido e unsystema magnetico di prossima generatione, garantisce un'efficienza energeticaestremamente elevata (92% e altri).

- Protezione da sovracorrente selezionabile dall'utente

L'AX1200i presenta una singola via da 100,4 Amp (1204,8 Watt) e +12 V, che lo rende ideale per sistemi ultra high-end, dotati di numerous GPU e basati su CPU ad alto consumo energetico. Se si preferisce l'architectura a più vie di alimentazione, i punti di protezione da sovracorrente PCI-E sono essere configurati singularmente mediante il software Corsair Link™ Dashboard.

- Eccellente regolazione della tensione CC

Grazie al design digitale, l'AX1200i offre un'alimentazione eczisionalmente stabile per l'intera varietà di condizioni di carico e compensa automaticamente eventuali perdite di potenza di uscita CC. In tal modo garantisce un'efficace regolazione della tensione CC in uscita perché i livelli di ondulazione/disturbo, risposta transitoria e instabilità del convertitore normalmente associati al design degli alimentatori tradizionali.

Bassi livelli di ondulazione e disturbo nel voltaggio di uscita CC

L'AX1200i include the regulation of the tension CC-CC individuale per via da 3,3 V, 5 V e 12 V e un systema di rettifiche sconcrone secondaria che utilizza MOSFET con perdite minori rispettoagli schemidi rettificac convenzionali. Un avanzato PCB modulare a 4 strati garantisce un piano di terra migliorhe, una resistenza minore easse perdite di potenza. Tuttoc io, unito all'timmizzazione della traccia del circuito e ad avanzate tecniche di filtraggio, contribuisce a ridurre al minimo i livelli di ondulazione e disturbo.

-Numero ridotto di componenti e maggiore affidabilità

Il controlledo digitale dell'alimentatore AX1200i elimina numerousi dei componenti esterni richiesti da PSU più tradizionali e offre una soluzione di piccolissime dimensioni, a densità elevata e completeness affidabile che consente spazio incrementale per l'aggiunta di funzionalità extra, quali il monitoraggio parametrico in tempo reale e il controllo dell'alimentazione.

Funzionalità semplici da utilizzato

- Sistema di cablatura interamente modulare

Ilsystemadi cablatura interamente modulare e a basso profilo fornisce il massimo della flessibilità nella realizzazione o nell'aggiornamento dei PC,oltre a favorire il flusso dell'ariaattraverso lo chassis.Cioconsente diutilizzare solamenteicavi necessari, riducendo l'ingmbro e ottimizzando le prestazioni di raffreddamento del PC.

Design a bassissima rumorosità

L'AX1200i include a silenziosa ventola termica da 140 mm e utilizza sofisticate tecniche per ottimizzare le prestazioni di raffreddamento e ridurre il rumore. Ciò include un PCB appositamente progettato che indirizza il flusso d'aria per ridurre la contropressione e ottimizzare l'effetto di raffreddamento dell'aria. La ventola rimane disattivata in condizioni di carico leggero e può essere controllata mediante un'interfaccia utente grafica.

- Interruttore di test automatico

L'alimentatore può essere verificato prima dell'installazione nel systema mediante un interruptatore di test automatico che conferma la presenza di tutte le vie di alimentazione CC in uscita e il corretto funzionamento della ventola.

Sicurezza e protezione

- Protezione da sovratensione (OVP)

La protezione da sovratensione per le vie in uscita CC da 12 V, 5 V e 3,3 V è necessaria per la conformità con le specifiche ATX. Questa funzione spegne la PSU nel caso in cui la tensione in uscita CC superi un determinato livello, che viene fissato dal produttore della PSU. I livelli di tensione minimi richiesti per la conformità sono 13,4 V per le vie da +12 V, 5,74 V per le vie da +5 V e 3,76 V per le vie da 3,3 V.

- Protezione da sovracorrente (OCP)

L'AX1200i include the protezione da sovracorrente per le vie da 3,3 V, 5 V e 12 V. Questa funzione garantisce che le vie di alimentazione CC in uscita si mantengano entro limiti sicuri per il funzionamento. L'AX1200i più essere configurato come soluzione OCP a singola via o a più vie.

- Protezione da surriscaldamento (OTP)

Questa funzione fa in modo che la PSU si spenga nel caso in cui la temperatura interna raggiunga un limite predefinito. Si tratta solitamente della conseguenza di un sovraccarico di corrente interno o del malfunzionamento di una ventola.

- Protezione da corto circuito (SCP)

Per corto circuito si intende un'impedenza di uscita inferiore a 0,1 Ohm. Tra l'alto, esta funzione fa in modo che la PSU si spenga nel caso in cui le vie da 3,3 V, 5 V e 12 V vadano in corto circuito su un'altra via o a terra. Garantisce inoltre che I'unità o i componenti del PC non subiscano alcun danno nell'eventualità di un corto circuito.

Specifiche dell'alimentatore

Dimensioni: 150mm(L)× 86mm(A)× 200mm(P)
MTBF (tempo medio tra guasti): 100.000 ore

Contenuto della confezione

Alimentatore Professional Series di Corsair
- Set di cavi modulari
- Manuale dell'utente
Cavo di alimentazione CA
Fascette per cavi
Viti di montaggio
Targhetto identificativa contentitore Corsair
Custodia da transporte
Cavo di interfaccia digitale Corsair LinkTM

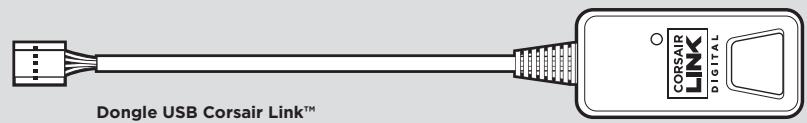

- Dongle USB Corsair Link™

Cavo di interfaccia digitale Corsair Link™

Configurazione dei cavi Corsair

AX1200i
Qtà	Lunghezza	Connettore/Cavo
1	610mm ± 10mm	1	Cavo ATX da 24 PIN (20+4)
2	650mm ± 10mm	1	Cavo EPS/ATX12V da 8 PIN (4+4)
6	600mm ± 10mm	1	Cavo PCI-E da 8 PIN (6+2)
3	700mm ± 10mm	4	CAVO SATA (4 SATA)
1	850mm ± 10mm	4	CAVO SATA (4 SATA)
3	750mm ± 10mm	4	Cavo per periferiche (4 PIN)
2	101mm ± 5mm	1	Cavo per unità floppy (4 PIN)
1	800mm ± 10mm	1	Cavo PMBUS (4 PIN)

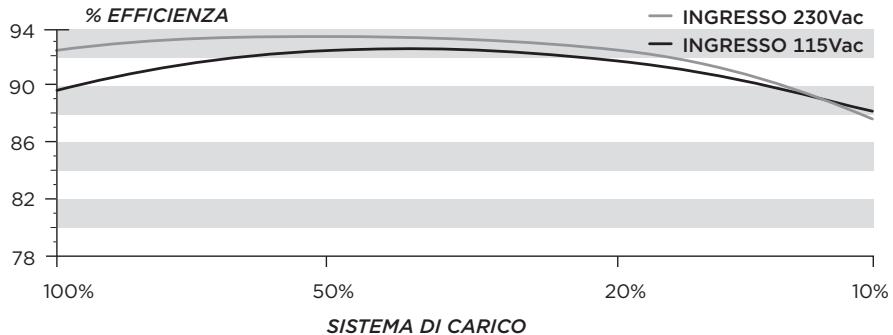

Efficienza dell'alimentatore

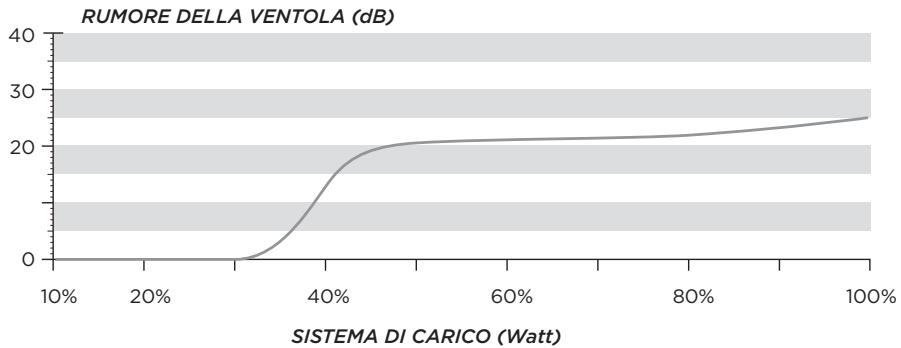

Grafico del rumore della ventola dell'alimentatore

Utilizzato della funzione di test automatico

SELF TEST

Perutilizzare la funzione di test automatico,attenersi alla procedura seguente.

1. Collegare la PSU a una fonte di alimentazione CA e posizionare l'indicatore di alimentazione, situato sul retro della PSU, su On (I).
2. Premere il pulsante di test automatico sul lato del connettore modulare della PSU.
3. Se il pulsante si illumina di verde e la ventola si attiva per un istante, il test è superato.
4. Se il pulsante si illumina di rosso o rimane spento, contattare il servizio di assistenza Corsair per ulteriore supporto tecnico.

Installazione dell'alimentatore AX1200i

Fase A: Sostituzione di un alimentatore più esistente

Se si sta creando un sistema nuovo, andare alla Fase B.

1. Scollegare il cavo di alimentazione CA nella presa a muro o l'UPS e dall'alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione nella scheda video, nella schedà madre e da tutte le altre periferiche.
3. Seguire le istruzioni riportate nel manuale dello chassis per disinstallare l'alimentatore più in uso.
4. Andare alla Fase B.

Fase B: Installazione dell'alimentatore Professional Series di Corsair

1. Assicurarsi che il cavo di alimentazione CA dell'alimentatore non sia collegato.
2. Seguire le istruzioni riportate nel manuale dello chassis e installare l'alimentatore utilizzando le viti fornite.
3. Il cavo di alimentazione principale a 24 pin dispone di un meccanismo scollegabile a 4 pin che consente l'uso di una presa a 24 pin o a 20 pin sulla schedà madre.

a. Se la schedad madre è dotata di una presa a 24 pin, è possibile collegare il cavo di alimentazione principale a 24 pin direttamente dall'alimentatore alla schedamadre.
b. Se la性和 madre è dotata di una presa a 20 pin, è necessario scollegare il cavo a 4 pin dal connettore a 24 pin e collegare il cavo a 20 pin alla性和 segna collegare il connettore a 4 pin.

1. Connetterile cavo a 8 pin +12V (EPS12V) alla scheda madre.

a. Se laScheduledadere dotata di una presa a 8 pin +12V ,collegare il cavo a 8 pin direttamente alla scheduled madre.
b. Se laScheduledadere dotata diuna presa a 4 pin, e necessario scollegare i 4 pin dal cavo a 8 pin e collegare il cavo a 4 pin direttamente alla scheduled madre.

AVVERTENZA: i 4 pin scollegabili dal connettore principale a 24 pin non sono un connettore "P4" o "+"12 V". Il loro utilizzato al posto di un connettore "P4" o "+"12 V" più provocare gravi danni.

1. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.

a. Collegare i cavi per periferiche alle prese di alimentazione del disco rigido e dell'unità CD-ROM/DVD-ROM.
b. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell'unità SSD.
c. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express.
d. Collegare i cavi per periferiche alle periferiche che richiedono un connettore a 4 pin piccolo.
e. Assicurarsi che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali installazioni future.
6. Collegare il cavo di alimentazione CA all'alimentatore e accenderlo spingendo l'interruttore sulla posizione "I".

Utilizzo di corsair link™ con l'alimentatore AX1200i

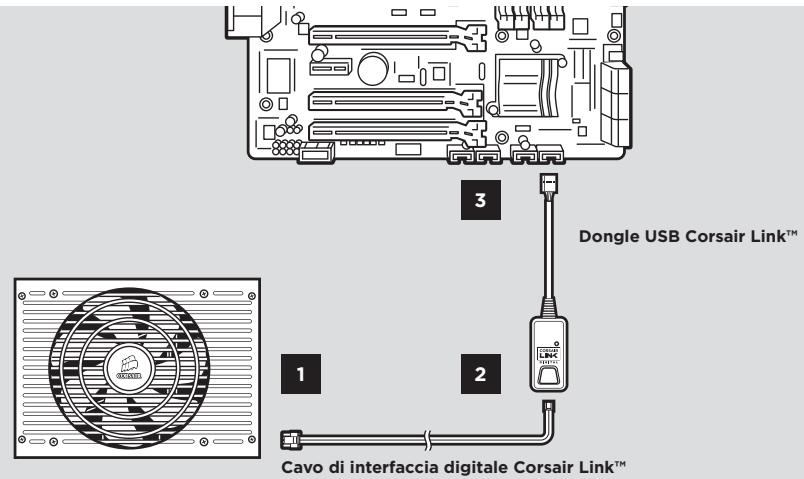

Prima di poter monitorare la nuova PSU con Corsair Link™ è necessario collegare l'alimentatore a un header USB interno mediante il cavo di interfaccia digitale e il dongle USB.

1. Collegare un'estremità del cavo di interfaccia digitale alla PORTA COMM dell'AX1200i,lothrata nell'imagine:

1. Collegare l'altra estremità del cavo al dongle USB, come migliorato qui sotto.
2. Collegare l'altra estremità del dongle USB a un header USB standard della schedamadre.Consultare il manuale della schedamadre per maggiori informazioni suubicazione e compatibilità.

1. Scaricare il software Corsair Link Dashboard da www.corsair.com e seguire le istruzioni.

Informazioni importanti sulla sicurezza ATTENZIONE: PERICOLO DI SCOSSA ELETTRICA!

1. Eseguire l'installatione nel rispetto delle istruzioni del produttore e degli avvisi di sicurezza. Eventuali inosservanze potrebbero provocare danni all'alimentatore o alsystema ed essere causa di gravi lesioni o morte.
2. All'interno dell'alimentatore è presente un voltaggio elevato. Non après l'involucro né cercare di riparare l'alimentatore: non sono presenti componenti la cui manutenzione può essere eseguita dagli utenti.
3. Il prodotto è stato progettato esclusivamente per l'utilizzo in luoghi chiusi.
4. Non utilizzato l'alimentatore in prossimità di acqua o in ambienti a temperature e umidità elevate.
5. Non installare in prossimità di fonti di calore quali termosifoni, bocchette di riscaldamento, stufe o altri apparecchi che producono calore.
6. Non insere oggetti nell'area della griglia della ventola o di ventilazione aperta dell'alimentatore.
7. Non modificare i cavi e/o i connettori inclusi con l'alimentatore.
8. Se l'alimentatore utilizes cavi modulari, usare solo cavi forniti dal produttore.
   Altri cavi potrebbero non essere compatibili e danneggiare il sistema e l'alimentatore in modo grave.
9. Il connettore di alimentazione principale a 24 pin è dotato di un connettore scollegabile a 4 pin. Il connettore a 4 pin non è un connettore P4 o ATX 12V. Non insere forzamente quello cavo nella presa P4 o ATX +12V della schedà madre.
10. L'inosservanza delle istruzioni del produttore e/o delle presenti istruzioni di sicurezza invalidere la garanzia con effetto immediato.

Sicurezza e certificazioni

FCC Norme FCC Parte 15,Classe B

ICES ICES-003

CE EN 55022:2006 + A1:2007, Classe B

EN61000-3-2:2006 Classe D

EN61000-3-3: 1995 + A1:2001 + A2:2005

EN55024:1998 + A1:2001 + A2:2003

IEC61000-4-2:1995 + A1:1998 + A2:2000

IEC61000-4-3:2006

IEC61000-4-4:2004

IEC61000-4-5:2005

IEC61000-4-6:2003 + A1:2004 + A2:2006

IEC61000-4-8:1993 + A1:2000

IEC61000-4-11:2004

UL/CUL UL60950-1

CSA C22.2 NO.60950-1

C-Tick/RCM AS/NZS CISPR 22:2009

AS/NZS 4417

TUV EN 60950-1

CB IEC 60950-1

CCC GB4943

GB9254

GB17625.1

BSMI CNS14336

CNS13438

GOST R IEC 60950-1-2005

R 51318.22-99

R 51318.24-99

R 51317.3.2-2006

R 51317.3.3-2008

IRAM IEC 60950-1

Marchio KC K 60950-1(2006-12), K00022(2009-12), K00024(2009-12)

ROHS 2002/95/CE, restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature

elettriche ed elettroniche

WEEE 2002/96/CE, direttiva sui rifiuti di apparecchiature elettriche ed elettroniche

ROHS (Cina) Articolo n^39 , amministrazione sul controllo dell'inquinamento causato da prodotti elettronici.
