R-2800-C - Altoparlante da incasso KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante da incasso per soffitto
Marca	Klipsch
Modello	R-2800-C
Utilizzo consigliato	Canali anteriori, centrali, surround, home theater, sistema acustico distribuito
Diametro dell'altoparlante per bassi	8 pollici (stima)
Diametro dell'altoparlante per alti	1 pollice (stima)
Altoparlante per alti	Tromba girevole orientabile
Interruttore per alti	Regolazione 0 dB / -3 dB
Interruttore per medi-bassi	Regolazione 0 dB / -3 dB
Montaggio	Ad incasso nel soffitto, spessore minimo 10 mm
Tipo di alimentazione	Passivo (non amplificato)
Materiale della griglia	Verniciabile (compatibile con la maggior parte delle vernici)
Accessori inclusi	Maschera per taglio, viti a croce
Funzioni speciali	Sensore infrarosso 13 mm per telecomando
Garanzia	1 anno (Stati Uniti e Canada)
Manutenzione	Pulire con un panno asciutto
Precauzioni di sicurezza	Non esporre all'acqua o all'umidità; non ostruire le aperture di ventilazione
Cablaggio richiesto	Calibro 18 minimo

Domande frequenti - R-2800-C KLIPSCH

Come installare l'altoparlante R-2800-C?

Ritagliare un'apertura nel soffitto utilizzando la maschera fornita. Far passare i cavi (calibro 18 min) e collegarli rispettando la polarità. Inserire l'altoparlante e serrare le viti a croce per fissare i piedi girevoli contro il soffitto. Infine, installare la griglia.

Quale spessore del soffitto è necessario?

Lo spessore del cartongesso o altra superficie di montaggio deve essere di almeno 10 millimetri.

Come collegare i cavi?

Utilizzare un filo di calibro 18 minimo. Seguire la marcatura a colori o i segni di ciascun filo per rispettare la polarità (positivo/negativo).

Come regolare gli interruttori per alti e medi-bassi?

Sul pannello acustico anteriore, gli interruttori consentono una regolazione di 0 dB (normale) o -3 dB. Utilizzare -3 dB se la stanza è acusticamente luminosa (es. bagno) o se l'altoparlante è in un angolo che produce troppi bassi.

Come orientare l'altoparlante per alti?

Prima di installare la griglia, ruotare delicatamente la tromba dell'altoparlante per alti per dirigere il suono verso la zona di ascolto. Non tentare di girare lo stelo dell'altoparlante.

Come verniciare la griglia?

È possibile rimuovere il tessuto della griglia prima di verniciare. Utilizzare una vernice compatibile con la maggior parte dei tipi. Evitare un accumulo eccessivo di vernice nelle aperture.

Cosa fare se l'altoparlante non funziona?

Verificare i collegamenti e la polarità. Assicurarsi che l'amplificatore sia acceso e che il volume sia sufficiente. Se il problema persiste, affidare l'apparecchio a un riparatore professionale competente.

Qual è la garanzia?

La garanzia è di un anno dalla data di acquisto per Stati Uniti e Canada, coprendo difetti di materiali e fabbricazione. È richiesta una prova d'acquisto.

Posso utilizzare questo altoparlante all'esterno?

No, l'altoparlante non è progettato per l'esposizione alla pioggia o all'umidità. Deve essere installato all'interno, in un luogo asciutto.

Come pulire l'altoparlante?

Pulire solo con un panno asciutto. Non utilizzare acqua o prodotti liquidi.

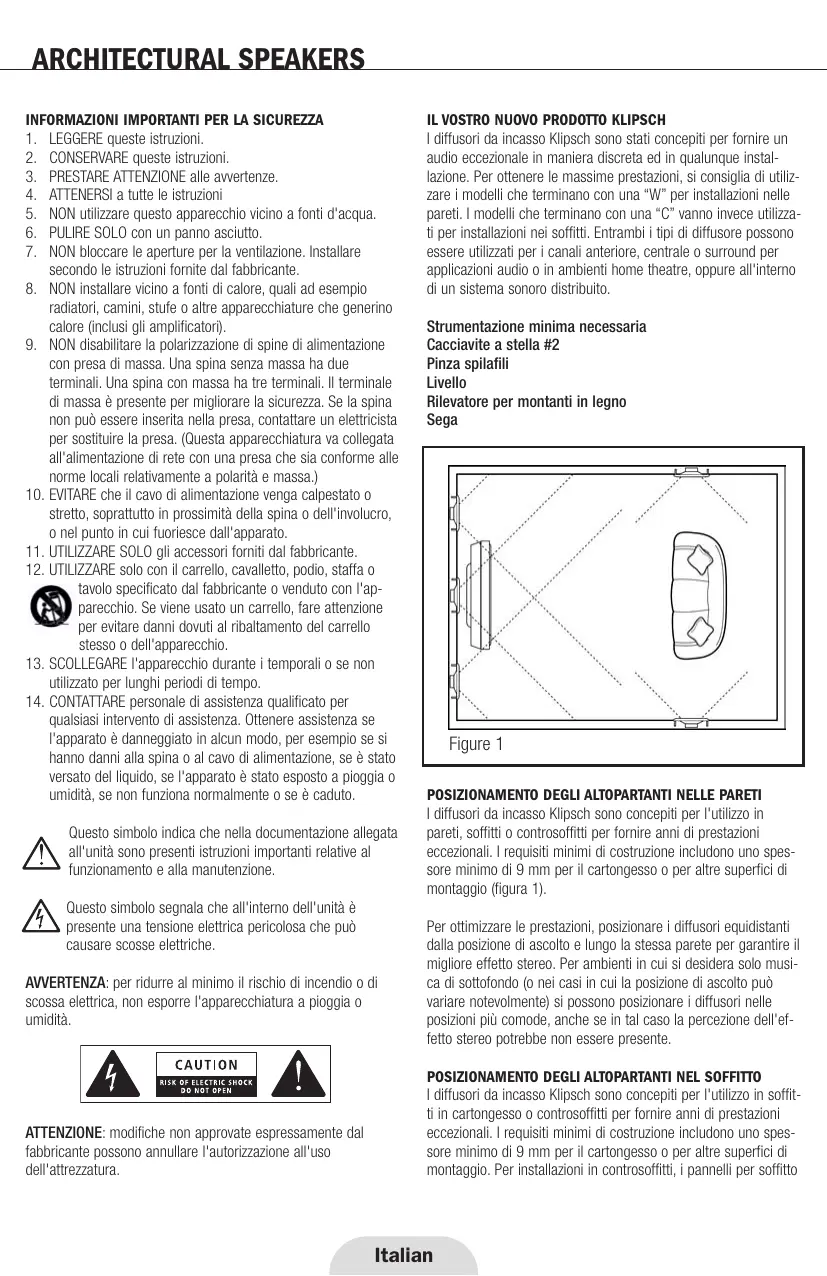

MANUALE UTENTE R-2800-C KLIPSCH

1. LEGGERE queste istruzioni.
2. CONSERVARE questeistruzioni.
3. PRESTARE ATTENZIONE alle awertenze.
4. ATTENERSI a tutte le istruzioni
5. NON utilizes quento apparecchio vicino a fonti d'acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. NON installare vicino a fonti di calorie, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calorie (inclusi gli amplificatori).
9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spina除去 massa ha due terminali. Una spina con massa ha tre terminali. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non è più essere inserita nella presa, contattare un elettricista por sostituire la presa. (Questa appearecchiatura va collegata all'alimentazione di rete con una presa che si conforme alle norme locali relativamente a polarità e massa.)
10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto in prossimità della spina o dell'involucro, o nel punto in cui fuoriesce dall'apparato.
11. UTILIZZARE SOLO gli accessori forniti dal fabbricante.
12. UTILIZZARE solo con il carrello, cavalletto, podio, staffa o

tavolo specificato dal fabricante o venduto con l'appareccchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'appareccchio.

1. SCOLLEGARE I'apparecchio durante i temporali o se non utilizzato per lunghi periodi di tempo.
2. CONTATTARE personale di assistenza qualificato per qualsiasti intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun dato, per esempio se si hanno danni alla spina o al cavo di alimentazione, se è stato versato del liquido, se l'apparato è stato esesto a pioggia o umidità, se non funzionza normalmente o se è caduto.

Questo significato indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo significato segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che può causare scosse elettriche.

AVVERTENZA: per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre l'apparecchiatura a pioggia o umidità.

ATTENZIONE: modifiche non approvate espressamente dal fabbricante possono annullare l'autorizzazione all'uso dell'attrezatura.

IL VOSTRO NUovo PRODOTTO KLIPSCH

I diffusori da incasso Klipsch sono stati concepi per fornire un audio eccezionale in maniera discrete ed in qualunque INSTALLazione. Per ottenere le massime prestazioni, si consiglia di utilizzare i modelli che terminano con una "W" per installazioni nelle pareti. I modelli che terminano con una "C" vanno invee applicazati per installazioni nei soffitti. Entrambi i tipi di diffusore sono essere utilizzati per i canali anterio, centrale o surround per applicazioni audio o in ambienti home theatre, oppure all'interno di unsystema sonoro distribuito.

Strumentazione minima necessaria

Cacciavite a stella #2

Pinza spilafili

Livello

Rilevatore per montanti in legno

Sega

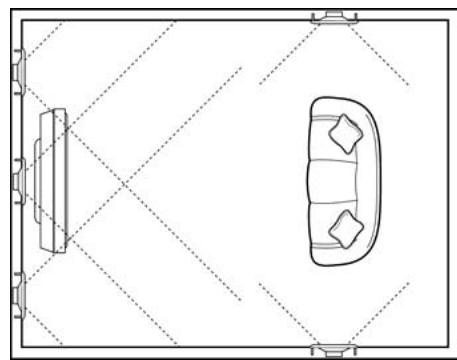

Figure 1

POSIZIONAMENTO DEGLI ALTOPARTANTI NELLE PARETI

I diffusori da incasso Klipsch sono concepti per l'utilizzo in pareti, soffitti o controsoffitti per fornire anni di prestazioni eccezionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio (figura 1).

Per ottimizzato le prestazioni, posizionare i diffusori equidistanti alla posizione di ascolto e lungo la stessa sarete per garantire il miglioramente estetto. Per ambienti in cui si desidera solo musica di sottofondo (o nei casi in cui la posizione di ascolto povariate notevolmente) si possono positizzazione i diffusori nelle posizioni più come,anche se in tal caso la percezione dell'effetto stereo potrebbe non essere presente.

POSIZIONAMENTO DEGLI ALTOPARTANTI NEL SOFFITTO

I diffusori da incasso Klipsch sonoConcepti per l'utilizzo in soffitti in cartongesso o controsoffitti per fornire anni di prestazioni eccezionali. I requisiti minimi di costruzione includono uno spessore minimo di 9mm per il cartongesso o per altre superfici di montaggio.Per installazioni in controsoffitti, i pannelli per soffitto

sospeso standard sono realizzati in materiali a bassa densità che possono incurvarsi e vibrare in modo edibile nel tempo. Per massimizzare le prestazioni acustiche dei diffusori montati in un controffitto, Klipsch consiglia di sostituire il pannello originale con uno in compensato o in fibra a media densità (MDF) da 12-18 mm (figura 2).

INSTALLAZIONE DIFFUSORE

(per una costruzione ex-novo, passare alla fase 3)

1. Tagliare un'apertura delle dimensioni adatte nella parete utilizzando la dima fornita in dotazione. Se la dima non fosse disponibile, si posso sono trovare le dimensioni dell'apertura presso il situ Klipsch: www.klipsch.com. Le dimensioni indicate sono quello minime necessarie. Se non fosse possibile realizzare un'apertura con precisione, si sonoaggiungere 6 mm a ciascun lato. Evitare di tagliare attraverso tubature o cavi elettrici esistenti. Evitare di danneggiare even tuali barriere antincendio presenti nella parete.
2. Instradare i cavi (diametro minimo 18 AWG) sino all'apertura. Rispettare le norme locali in materia di costruzioni edilizie.
3. Collegare i cavi alla cassa utilizzato la codifica a colori o la marchatura del cavo come guida per garantire la polarità corretta.

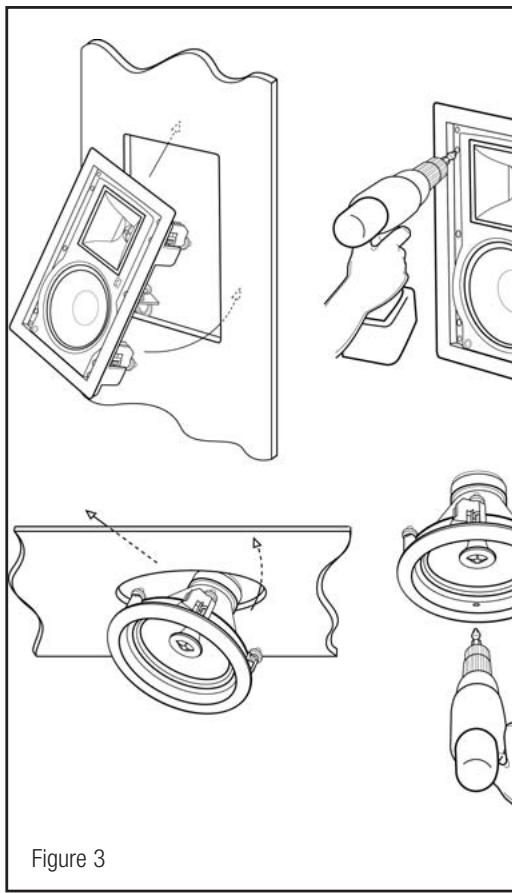

4. Inserire l'assemblaggio del diffusore nell'apertura e fissarlo serrando le quattro viti a stella (figura 3). Le alette dell'intelaiata ruoteranno verso l'esterno serrando tra loro la parole e l'intelaiata. (Le staffe Klipsch per nuove costruzioni sem plificano esta operazione se utilizzate prima dell'installazione del cartongesso o dell'intonaco.)
5. A questo punto si possono pitturare le mascherine prima di inseririle nelle case. Le mascherine Klipsch POSSO èssonessereutilizzate con una vasta gamma di verni. Prima di verniariè,si consiglia di rimuovere il tessuto di Filtering. Puo èssere inserto nuovamente quando la vernè è asciutta. Evitare un accumulo excessivo di vernice nella perforazione della mascherina.
6. Premere la mascherina in posizione.

Per ulteriori illustrazioni, vedere il retro del manuale.

FUNZIONAMENTO

Interruttore di attenuazione toni medio-bassi e tweeter (serie 3000 e 5000)

Nel baffle anterio di alcuni modeli è presente un interrottore per le tonalità tweeteter (serie 3000) o interrotturi per i toni medio-bassi e tweeteter (serie 5000). L'interruttore permette di commutare tra una modalità di 0dB (normale) o -3dB negli intervalli di frequence relativi. Se l'installazione viene eseguita in una stanza brillante dal punto di vista acustico, come ad esempio un bagno o una cucina, si consiglia di regolare l'interruttore del livello del tweetster. Se il diffusore viene installato in un angolo e genera un livello di bassi eccessivo, si consiglia di regolare l'interruttore per i toni medio-bassi. Prima di fissare la mascherina, verificare la posizione dell'interruttore.

Tromba rotante (modelli per il montaggio nella parete)
Le series 3000 e 5000 includono una tromba rotante che permette di posizionarla ottimizzando la convergenza. Prima di installare la mascherina si consiglia di posizionare la tromba puntandola verso la posizione di ascolto.

Tweeter con tromba girevole

(modelli per montaggio nel soffitto)

I modelli Klipsch Reference per incasso nel soffitto includono un tweeter girevole per posizionare le alte frequenze. Per dirigere il suono verso la posizione di ascolto, posizionare delicatamente la tromba nell'angolo desiderato prima di installare la mascherina.

NON ruotare lo stelo del tweeter durante la regolazione della direzione.

Fissaggio del sensore a raggi infrarossi (modelli da parete) I diffusori da parete Serie 2000, 3000 e 5000 presentano sul diaframma un dispositivo di posizionamento del sensore a raggi infrarossi da 1,27 cm (1 / 2^ )

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e lavalidità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
