BS199-2G - Congelatore ATLAS - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo BS199-2G ATLAS in formato PDF.
| Tipo di prodotto | Congelatore a pozzetto |
| Marca | ATLAS |
| Modello | BS199-2G |
| Alimentazione elettrica | 220-240 V, 10 A |
| Temperatura di conservazione | ≤ -18 °C |
| Potere di congelamento | Indicato sulla targa dati (kg/24h) |
| Dimensioni (L x P x A) approssimative | 1000 x 600 x 850 mm |
| Peso approssimativo | 35 kg |
| Sbrinamento | Manuale |
| Classe climatica | N (temperatura ambiente max 32 °C), T (max 45 °C per modelli tropicali) |
| Funzioni principali | Termostato regolabile, congelamento rapido, spia luminosa, allarme acustico (a seconda del modello) |
| Accessori forniti | Cestelli metallici, serratura (a seconda del modello) |
| Sicurezza | Chiave di blocco, fuori dalla portata dei bambini |
| Installazione | Spazio libero: 20 mm sinistra e retro, 50 mm destra; pavimento piano e asciutto |
| Pulizia | Acqua tiepida con detersivo per piatti non profumato; talco sulla guarnizione dopo l'asciugatura |
| Illuminazione interna | Lampadina ≤ 15 W (se dotato) |
| Garanzia | 1 anno |
Domande frequenti - BS199-2G ATLAS
Domande degli utenti su BS199-2G ATLAS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Congelatore in formato PDF gratuitamente! Trova il tuo manuale BS199-2G - ATLAS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BS199-2G del marchio ATLAS.
MANUALE UTENTE BS199-2G ATLAS
Qvest 'apparechio é conforme alla direttiva CEE 76/889 ralativo all'eliminazione dei disturbi.
K)
Questo congelatore è previsto esclusivamente per surgelare alimenti freschi e conservare quelli congelati.
INSTALLAZIONE

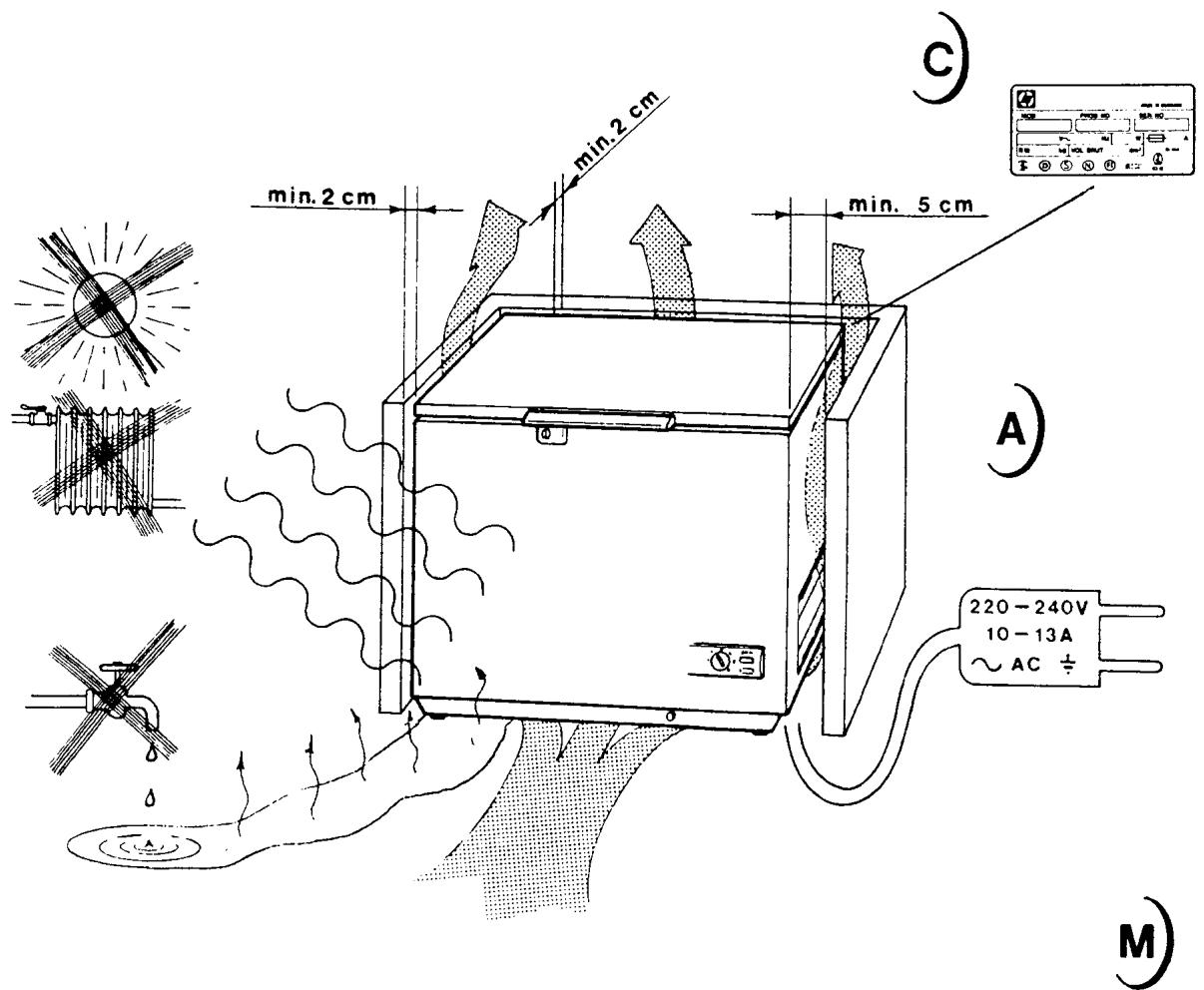

Vedere Fig. A.
Dopo aver disimballato il congelatore, lavare l'interno e gli accessori come descritto sotto la voce PULIZIA. Il congelatore deve essere nstallato n ambienti non umidi. Iontano da raggi di sole e da fonti di calore. La temperatura ambiente non deve superare +32°C. Il congelatore, quando riempito, diventa piuttosio pesante. Collocarlo quindi su un pavimento stabile e sicuro con i quattro piedini perfettamente livellati. Per un buon funzionamento del sistema refrigerante, l'aria deve circolare liberamente attorno al congelatore. Per assicurare ciò, è necessario lasciare uno spazio di almeno 20 mm sia sul lato snistro sia sul retro del congelatore. Mentre sul lato destro lo spazio deve essere di 50 mm per assicurare la circolazione d'aria dalla zona compressore. Non installare il congelatore in piccole dispense od in altri luoghi dove la ventilazione è limitata.
Il congelatore deve essere allacciato a corrente alternata da 220V/240V, e deve essere provvisto di un fusibile a 10 amp. Assicurarsi, prima di inserire la spina, che la tensione e la frequenza riportate nella targhetta matricola corrispondano a quelle dell'impianto domestico (Fig. C). Per avviare il congelatore, inserire la spina nella presa di corrente, e ruotare la manopola del termostato su una posizione intermedia. L'interruttore «G», del supercongelamento (quando in dotazione) deve essere posizionato su «NORMAL». Il congelatore deve funzionare per alcune ore prima dell'introduzione degli alimenti.
INSTRUZIONI PER LA MESSA IN FUNZIONE E REGOLAZIONE DELLA TEMPERATURA
Il termostato assicura la temperatura desiderata nello scomparto congelatore. Il termostato può essere regolato inserendo una moneta nella scanalatura e girando la manopola (Fig. B). La temperatura all'interno dello scomparto congelatore dipende:
- dalla temperatura della stanza dove è collocato l'apparecchio
- dalla quantità di aiimenti introdotti;
- dalle aperture del coperchio frequenti e prolungate
La corretta regolazione del termostato si ottiene misurando la temperature del pacchetto di alimenti situato sulla parte superiore centrafe dello scomparto.
Di norma non dovrebbe essere superiore a -18°C.
Pannello comandi 1, 2, 3, 4, 5
La spia (E), per i modelli che ne sono provvisti, si accende quando la temperatura all'interno del congelatore ha raggiunto il livello indicato dal termostato. Mentre, se la temperatura all'interno si alza, la spia si spegne.
Pannello comandi 6, 7
La spia (F), per i modelli che ne sono provvisti, si accende quando la temperatura all'interno del congelatore ha raggiunto il livello indicato dal termostata, mentre lampeggia se la temperatura si alza.
Pannello comandi 7 e 8
Questi pannelli hanno un allarme acustico che manda un segnale contemporaneamente al lampeggiare della spia.
Il segnale acustico può essere spento con il tasto (J). La spia luminosa continua a lampeggiare finchè la temperatura nella cella non corrisponde a quella impostata dal termostato.
Pannello comandi 8
La spia (E), per i modelli che ne sono provvisti, si accende quando il congelatore viene messo in funzione. La spia nel tasto (J) si spegne quando la temperature nella cella corrisponde a quella impostata dal termostato. Se la temperatura all'interno del congelatore si alza la spia lampeggia.
La causa di allarme può essere:
- Introduzione di quantità eccessiva di alimenti freschi
• Coperchio lasciato navvertitarnente aperto - Sistema difettoso
Modelli con protezione seorrevole (H):
Per aprire la protezione scorrevole spingere nella direzione della freccia.
APERTURA/CHIUSURA DEL COPERCHIO
Il coperchio è dotato di guarnizione per evitare che l'umidità dell'ambiente penetri all'interno causando la formazione di brina.
Quando il coperchio viene aperto l'aria all'interno del congelatore diventa leggermente più calda e di conseguenza si espande.
Non appena il coperchio viene chiuso l'aria si raffredda immediatamente con un conseguente eccesso di pressione che rende difficile la riapertura dello stesso.
Questo è un fenomeno naturale ed una prova dell'efficienza della chiusura.
Prima di riaprire il congelatore, devono passare 1 o 2 minuti perché l'eccesso di pressione si neutralizzi. Subito dopo è possibile sollevare il coperchio con un leggero movimento verso l'alto.
La maniglia non deve essere mai forzata.
CONGELAZIONE
E' importante che gii alimenti freschi vengano congelati il più velocemente possibile mantenendo la temperatura dei surgelati già introdotti.
Per congelare più di 3-4 kg
- Porre il termostato in posizione «SUPER» o in presenza di pulsante «G» premerlo su posizione «SUPER» da 6 a 24 ore prima dell'introduzione degli alimenbti freschi a seconda della quantità da congelare.
In questo modo la temperatura all'interno del congelatore diminuirà assicurando una adeguata riserva fredda pertutti gli alimenti.
- A seconda della quantità di alimenti freschi posta nel congelatore la posizione di congelazione rapida dovrà essere mantenuta per altre 24 ore.
- Alla fine di questo periodo il termostato o il pulsante devono essere riportati nella posizione normale in modo da mantenere una temperatura di -18°C.
- Gli alimenti devono essere freddi (al massimo a temperatura ambiente).
- Le confezioni devono essere sigillate a tenuta d'aria/umidità per evitare la disidratazione.
- Le nuove confezioni devono essere sistemate vicino alle pareti fredde della cella, ma separate dagli alimenti già congelati.
- Le confezioni devono essere sistemate in modo tale da rimanere 5 mm al di sotto del bordo superiore della cella.
- Non introdurre nel congelatore bottiglie pérchè, con la formazione di ghiaccio, potrebbero scoppiare.
CAPACITÀ
La capacità di congelazione dell'apparecchiatura viene indicata in kg/24 ore sulla targhetta matricola (Fig. C).
E' bene attenersi alle quantità indicate per evitare il prolungarsi dei tempi di congelazione.
NOTA: La capacità di congelazione indicata può essere interamente utilizzata per congelare occasionalmente quantità più consistenti di alimenti freschi.
Se tuttavia, vengono introdotte giornalmente parecchie confezioni fresche, la capacità indicata dovrà essere ridotta di circa 1/3.
PROVE DA PARTE DEGLI INSTITUTI DE CERTIFICAZIONE
Per determinare la capacità di congelazione ed i tempi di conservazione in caso di mancanza di corrente, vengono effettuate delle prove secondo le norme ISO.
Le schema che illustra le confezioni campione si può ottenere direttamente dal produttore.
INFORMAZIONI UTILI
- NOTA - La durata della conservazione degli alimenti, che deve essere rispettata, varia da specie a specie.
- Quando si tratta di alimenti surgelati commercialmente, occorre sempre seguire le avvertenze dei fabbricante.
SBRINAMENTO
Non si può evitare del tutto la formazione di ghiaccio al l'interno del congelatore. La brina si forma a causa dell'umidità dell'aria e degli alimenti che viene attratta dalle superfici fredde della cella.
Non aprire inutilmente il coperchio e non lasciarlo aperto più del necessario.
Uno strato sottile di brina o di ghiaccio non compromette il funzionamento del congelatore. Ma quando lo strato di brina o di ghiaccio raggiunge uno spessore di 10-15mm occorre sbrinare il congelatore.
Spegnere l'apparecchiatura staccando la spina dalla presa di corrente.
Togliere gli alimenti e conservarli in luogo freddo o, avvolti in coperte, in scatole di cartone.
La brina può essere toita per mezzo dell'apposito raschietto in plastica. Non impiegare mai coltelli o altri attrezzi affilati.
Per accelerare lo sbrinamento porre delle bacinelle con acqua calda sul fondo del congelatore e chiudere il coperchio.
Dopo breve riaprire il coperchio e rimuovere con cura il ghiaccio che si è staccato dalle pareti. L'acqua proveniente dal disgelo può essere raccolta in un recipiente come illustratro nella Fig. N.
Non accelerare lo sbrinamento con mezzi diversi da quelli suggeriti per evitare di danneggiare il congelatore.
PULIZIA
Lavare il congelatore internamente ed esternamente con acqua tiepida e detersivo non profumato.
Dopo l'asciugatura cospargere la guarnizione sul lato delle cerniere con talco non profumato.
Chiudere il coperchio ed inserire la spina.
Dopo 10-20 minuti rimettere gli alimerrti nel congelatore.
QUANDO IL CONGELATORE RIMANE INUTILIZZATO
Staccare la spina dalla presa di corrente.
Togliere tutti gli alimenti dal congelatare.
Pulire accuratamente come sopra descritto.
Lasciare il coperchio aperto.
COSA FARE SE L'APPARECCHIO NON FUNZIONA IN MANIERA SODDISFACENTE
Prima di chiamare il tecnico, è bene controllare:
- che la spina sia correttamente inserita nella presa di corrente e l'interruttore dell'impianto elettrico sia aperto;
- che il fusibile sia integro;
- che non manchi la corrente;
- che la manopola del termostato si trovi sulla posizione corretta;
- che il coperchio sia accuratamente chiuso;
- che il congelatore non sia troppo vicino a fonti di calore;
- che non si sia formato uno strato troppo spesso di brina o ghiaccio.
Se il compressore fa ripetuti tentativi di avviamento senza risultato, spegnere il congelatore per circa 20 minuti e fare quindi un nuovo tentativo.
Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, non fare altri tentativi che potrebbero causare danni alle persone o peggiori disfunzioni: chiamare l'Assistenza Tecnica della Casa.
Toccando le pareti esterne del congelatore si noterà che sono calde. Nessun allarme, è una naturale conseguenza del processo di congelamento. Ciò noltre previene la formazione di condensa, causa di ruggine.
NOTA: Non aprire il coperchio del congelatore in caso di mancanza di corrente.
ILLUMINAZIONE INTERNA
Se si deve sostituire la lampagdina togliere la protezione trasparente come mostra la fig. M.
In caso di sostituzione, non usare una lampada di potenza superiore a 15 W. Togliere sempre la spina dalla presa di corrente prima di procedere alla sostituzione della lampada di illuminazione.
ACCESSORI
Alcuni modelli sono provvisti di cestelli e di serratura.

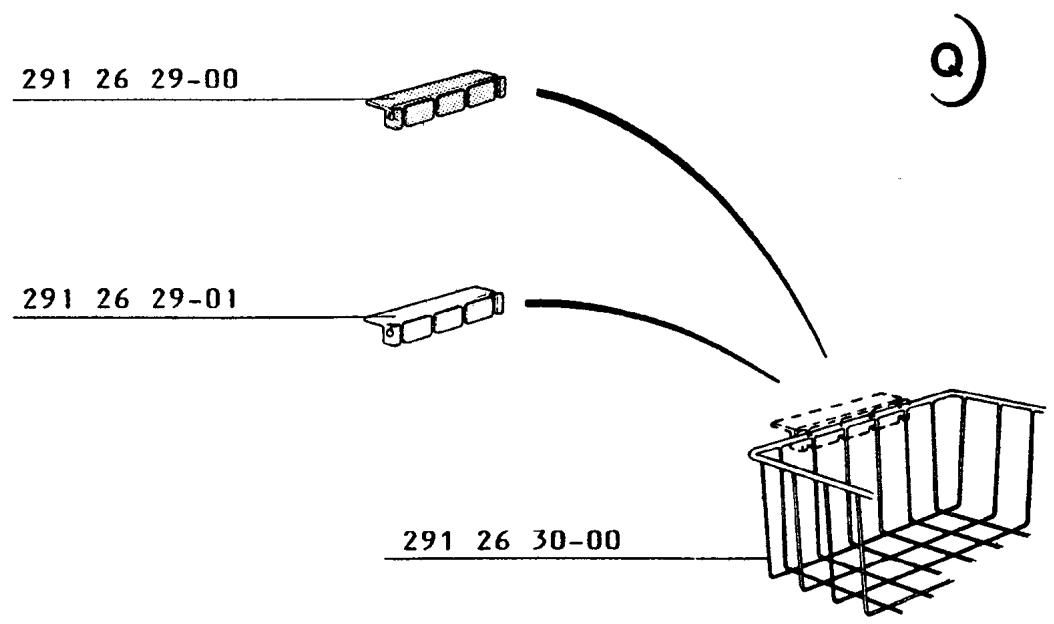

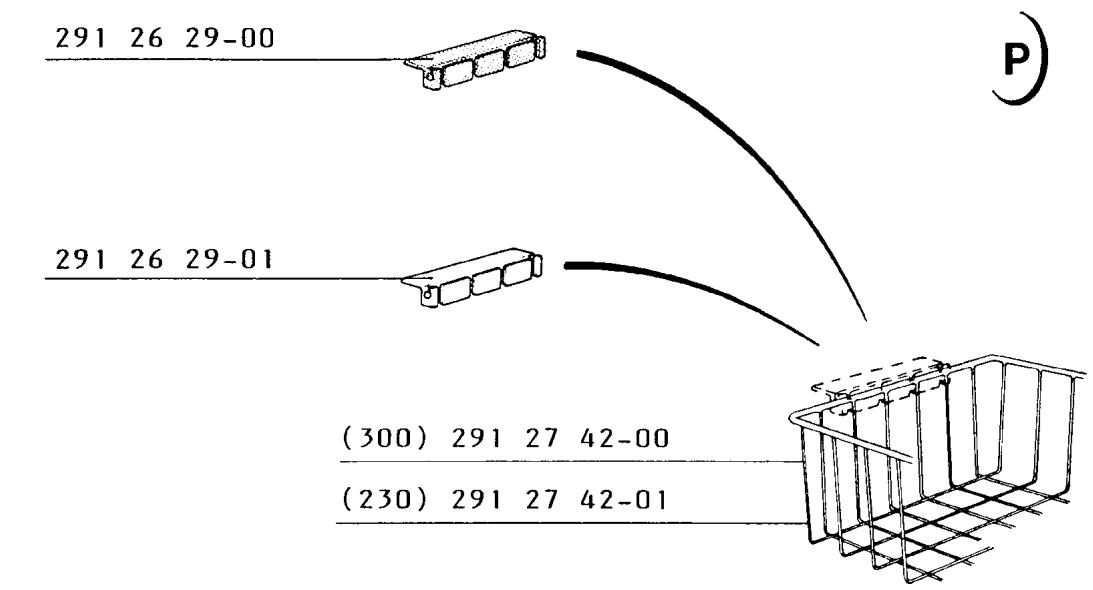

I cestelli, che servono per riporre i cibi già congelati, hanno impugnature che si possono impostare in due posizioni, Vedasi Fig. L.

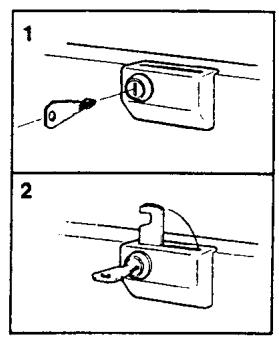

Il funzionamento della serratura è illustrato dalla Fig. K.
AVVERTENZA
Anche quando non s'impiega la serratura, la chiave deve essere sempre fuori portata dei bambni.
GARANZIA
1 anno.
Ci riserviamo il diritto di apportare modifiche.
E' molto importante che questo libretto istruzioni venga conservato con l'apparecchiatura per consultazioni future.
In caso di vendita o di trasferimento della stessa ad altro utente accertarsi che il libretto accompagni sempre l'apparecchiatura per permettere al nuovo proprietario di informarsi sul funzionamente e sui relativi avvertimenti.
La stessa cosa vale anche n caso di trasloco senza rimozione del prodotto perché in dotazione all'abitazione.
CONGELATORI ORIZZONTALI - AVVERTIMENTI
Questi avvertimenti vengono forniti nell'interesse della sicurezza, devono essere letti molto attentamente prima dell'installazione o dell'uso dell'apparecchiatura.
L'uso di questa apparecchiatura deve essere fatto da persone adulte. Non permettere ai bambini di manomettere i comandi o di giocare con il prodotto.
I lavori elettrici necessari per installare l'apparecchiatura devono esere eseguiti da elettricista qualificato o da persona competente.
L'assistenza a questo prodotto deve essere effettuata da un Centro di Assistenza Zanussi autorizzato. usare solo ricambi originali Zanussi.
E' rischioso alterare o comunque modificare le caratteristiche del prodotto.
Fare attenzione che l'apparecchiatura non appoggi sul cavo di alimentazione.
Una volta congelati, gli alimenti non devono essere di nuovo portati a congelazione.

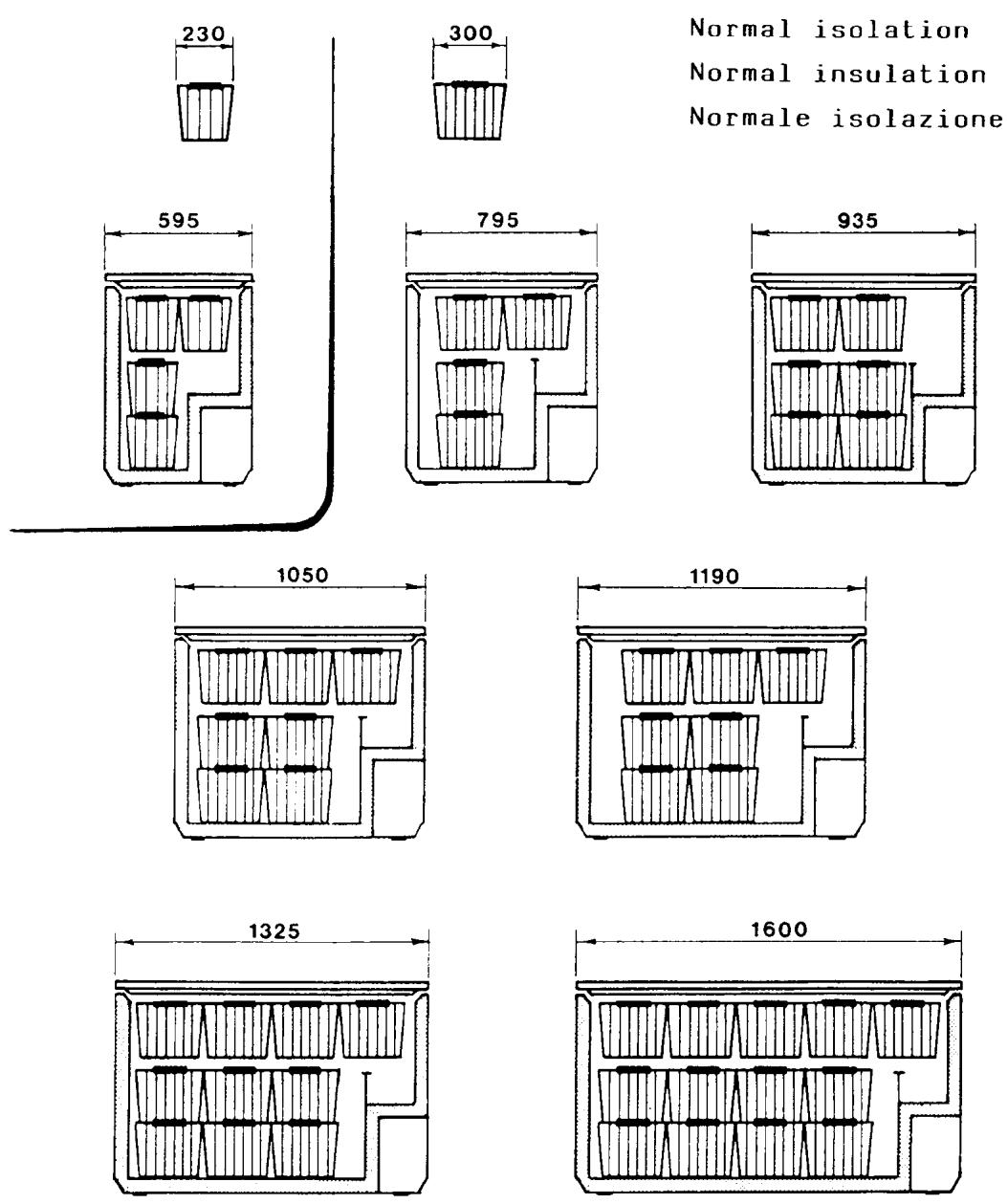

Seguire attentamente i consigli del fabbricante per la disposizione degli alimenti. Fare riferimento alle relative istruzioni.
In questo prodotto ci sono delle parti funzionanti che si riscaldano. Assicurarsi che ci sia una adeguata aereazione per evitare danni ai componenti ed una eventuale perdita degli alimenti. Vedere le istruzioni per l'installazione.
Prima della pulizia o della manutenzione spegnere l'apparecchiatura e staccare la spina dalla presa di corrente.
Mettere in funzione l'apparecchiatura almeno due ore dopo l'installazione per permettere al gas refrigerante di scendere. Non porre nel congelatore bevande gassate perché creano pressione sul contenitore che potrebbe esplodere causando danni all'apparecchiatura.
Questa apparecchiatura è pesante, prestare attenzione nello spostarla.
Non cercare di riparare l'apparecchiatura da soli. Riparazioni effettuate da persone inesperte possono causare danni o una peggiore disfunzione.
Chiamare il Centro di Assistenza Zanussi più vicno ed usare ricambi originali.

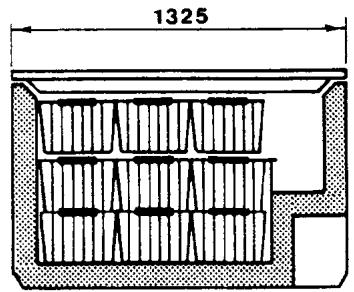

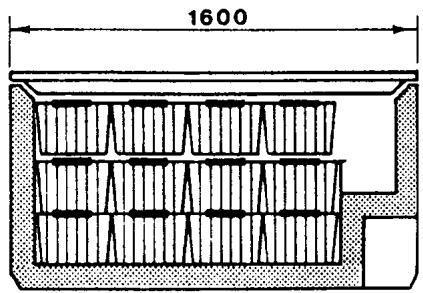

Extra isolation
Extra insulation
Extra isolazione
