MANUALE UTENTE CAFFITA SYSTEM GAGGIA

Durante l'utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

1 Leggere attendamente tutte le istruzioni ed informazioni riportate in quello manuale e in qualsiasi altri opuscolo contento nell'imballo prima di avviare od utilizzare la macchina espresso.
2 Non toccare superfici calde.
3 Non immergere cavo, spine o il corpo della macchina in acqua o altri liquido per evitare incendi, scosse elettriche o incidenti.
4 Fare particolare attenzione durante l'utilizzo della macchina espresso in presenza di bambini.
5 Togliere la spina alla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di insertire o rimuovere pezioni e prima di procedere alla sua pulizia.
6 Non utilizzato la macchina con cavo o spino danneggiati o in caso di guasti o rotture. Far controllare o riparare l'apparechio presso il centro di assistenza più vicino.
7 L'utilizzo di accessori non consigliati dal produttore possono causare danni a cose e persone.
8 Non utilizzato la macchina espresso all'aperto.
9 Evitare che il cavo penda dal ravolo o che tocchi superfici calde.
10 Tenere la macchina espresso lontano da fonti di calorie.
11 Controllare che la macchina espresso sa in posizione "0" prima di insertire la spina nella presa. Per spegnerla, posizionarla su "0" e rimuovere quando la spina dalla presa.
12 Utilizzare la macchina unicamente per uso domestico.
13 Fare estrema attenzione durante l'utilizzo del vapore.

CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA

La macchina esponso è stata studiata unicamente per uso domestico. Qualsiasi intrevento di assistenza, fattaccezione per le operazioni di pulizia e di normale manutenzione, dovrassere prestato da un centro di assistenza autorizzato. Non immergere la macchina in acqua. Qualsiasi riparazione dovrassere effettuata unicamente dal centro di assistenza autorizzato.

1 Controllare che il voltaggio individato sulla targhetto corrisponda al vosto.
2 Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell'acqua. Utilizzate unicamente acqua fredda.
3 Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento.
4 Non pulire mai con detersivi corrosivi o utensili che grafiano. É sufficiente un panno morbido inumidito con acqua.
5 Per evitare la formazione di calcare, si può utilizzato acqua minerale naturale.
6 Non immergere la macchina in acqua.

ISTRUZIONI SUL CAVO ELETTRICO

A Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciambiate.
B Si possono utilizzato, con molta attenzione, delle prolonghe.
C Qualora venga utilizzata una prolonga, verificare:

1 che il voltaggio riportato sulla prolonga sua perlomeno, uguale al voltaggio elettrico dell'elettrodomestico;
2 che sua munito di una spina a tre pin con messa a terra (qualora il cavo dell'elettrodomestico sua di quello tipo);
3 che il cavo non penda dal tavolo per evitare di inciamparvi.

GENERALITA

La macchina da caffe è indica per la preparazione di caffe impiegando caffe in capsule ed è dotata di un dispositivo per l'erogazione del vapore e dell'acqua calda.

Il corpo della macchina, dall'elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professione.

Attenzione. Non si assumono responsabilità per eventuali danni in caso di:

impiego errato e non conformeagli scopi previsti;
- riparazioni non eseguite presso i centri d'assistenza autorizzati;
- manomissione del cavo d'alimentazione;
- manomissione di qualsiasi componente della macchina;
- impiego di pezzi di ricambio ed accessori non originali;
- utilizzato di capsule differenti da quella indicate.

In questi casi viene a decadere la garanzia.

PER FACILITARE LA LETTURA

Il triangolo d'avertimento indica tutte le istruzioni importanti per la sicurezza dell'utente. Attenersi scrupolosamente a taliindicazioni per evitare ferimenti gravi!

La macchina funziona solo con capsule

IMPIEGO DI QUESTE ISTRUZIONI PER L'USO

Conservare queste istruzioni per l'uso in un luogo sicuro ed allegarle alla macchina per caffe qualora un'altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o sostanto insufficientemente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.

DATI TECNICI

· Tensione nominale Vedi targhetta posta sull'apparecchio

· Potenza nominale Vedi targhetta posta sull'apparecchio

· Alimentazione Vedi targhetta posta sull'apparecchio

· Materiale corpo Plastica

· Dimensioni (I x a x p) (mm) 250 x 400 x 240

· Peso (Kg) 6,1

· Lunghezza cavo (mm) 1400

· Pannello comandi Frontale

· Serbatoio acqua (lt.) 1,35 - Estraibile

· Pressione pompa (bar) 15

· Caldaia Alluminio UNI 4514

· Dispositivi di sicurezza Valvola di sicurezza pressione caldaia termofusabile di sicurezza.

Con riserva di modifiche di costruzione ed esecuzione dovute al progresso technologico.

Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'éliminazione dei disturbi radiotelevisivo.

IN CASO D'EMERGENZA

Estrarre immediatamente la spina alla presa di rete.

UTILIZZARE ESCLUSIVAMENTE L'APPEARCCHIO

• In luogo chiuso.
• Per la preparazione di caffe, acqua calda, per montare il latte o per riscaldare bevande utilizzato vapore.
• Per l'impiego domestico.
• Da adulti in condizioni psico-fisiche non alterate.

NON UTILIZZARE MAI L'APPARECCHIO

per scopi diversi da quelli sopra indicate, al fine di evitare pericoli. Non introdurre nei contentitori sostane diverse da quale indicate nel manuale istruzioni. Durante il normale riempimento di agli contentore, è obbligatorio chiudere tutti i contentori vicini. Riempire il serbatoio acqua soltanto con acqua fresca potabile: acqua calda e/o altri liquidi possono danneggiare la macchina. Non utilizzato acqua addizionata con anidride carbonica.

Allacciare la macchina per caffe sostanto ad una presa di corrente adeguata. La tensione deve correpondere a quella indicata sulla targhetta posta sull'aparecchio.

INSTALLAZIONE

• Scegliere un piano d'appoggio ben livellato. Non collocare su superfici incandescenti!
• Porre a 10 cm di distanza da pareti e piastre di cottura.
• Non tenere a temperature inferiori a 0^ , pericolo di danni da congelamento.
• La presa di corrente deve essere raggiungibile in agli momento.
• Il cavo d'alimentazione non deve essere danneggiato, legato con morsetti,osto su superfici incandescenti, ecc.
• Non lasciar pendere il cavo d'alimentazione. (Att.: Pericolo d'inciampare o di far cadere l'apparecchio a terra.)
• Non portare o tirare la macchina per caffe tenendola per il cavo d'alimentazione.

PERICOLI

• L'apparecchio non deve essere utilizzato da bambini e persone non informate circa il suo funzionamento.

• L'apparecchio è pericoloso per i bambini. Se incustodito, disattivarlo.

• Non lasciare i materiali utilizzati per imballare la macchina alla portata dei bambini.

• Non dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/o d'acqua calda: pericolo di scottature.
• Non insere oggettiattraverso le aperture dell'apparecchio (Pericolo! Corrente elettrica!).
• Non toccare la spina con le mani e piedi bagnati non estrarre alla presa tirando il cavo.
• Attenzione pericolodi di usstioni al contatto con l'acqua calda, il vapore e il beccuccio per l'acqua calda/il vapore.

GUASTI

• Non utilizzato l'apparecchio in caso di guasto accertato o sospetto, ad es. dopo una caduta.
• Eventuali riparazioni devono essere effettuate dal servizio assistenza autorizzato.
• Non utilizzato un appearecchio con cavo di alimentazione difettoso. Se il cavo d'alimentazione è danneggiato, deve essereambiato dal produttore o dal suo servizio assistenza clienti. (Pericolo! Corrente elettrica!).
• Specnere l'apparecchio prima di aprire lo sportello di servizio. Pericolo di usioni!

PULIZIA/DECALCIFICAZIONE

• Prima della pulizia, estrarre la spina di rete e lasciare raffreddare l'apparecchio.
• Impedire che l'apparecchio venga a fatto con schizzi d'acqua o immerso in acqua.
• Non asciugare le parti della macchina in fornii convenzionali e/o a microonde.

PARTIDRICAMBIO

Per ragioni di sicurezza,utilizzare solo parti di ricambio e accessori originali.

SMALTIMENTO

Per il corretto smaltimento della macchina seguire le istruzioni riportate nelle ultime pagine del manuale

ANTINCENDIO

In caso di incendio utilizzato estintori ad anidride carbonica (CO_2) . Non utilizzato acqua o estintori a polvere.

A pag.12 sono riportate le segnalazioni che la macchina fornisce all'utente durante il funzionamento.

INSTALLAZIONE

Prepare la macchina;
togliere il tubo di decompressione.

Posizionare la vasca raccogli gocce e insere il tubo di decompressione.

Posizionare la griglia sopra la vasca raccogli gocce.

Riempire il serbatoio con acqua fresca potabile e chiudere con il coperchio. Non superare il livello massimo.

Inserire la spina nella presa posta nel retro della macchina.

Inserire la spina posta nel- l'alto capo del cavo elettrico, in una presa di corrente adeguata.

Premere l'interruttore generale per accendere la macchina. La spia posta all'interno si accende.

La macchina si sta riscaldando; la spia si accende.

Inserire un contentire sotto al tubo vapore.

Apire il rubinetto e preme- rie i pulsanti per iniziare il caricamento del circuito.

Attendere che dall'ugello fuoriesca acqua in modo regolare.

Chiudere il rubinetto per terminare il caricamento del circuito. Premere i tasti.

Togliere il contentire.

La macchina è pronta per l'uso quando la spia è spenta.

Nota: Prima di procedere alla prima messa in funzione, in caso di prolongata inattività, se il serbatoio acqua è stato vuotato completeness obbligatorio caricare il circuito della macchina.

Attendere circa 5 - 6 minuti in modo che ilsystema si sia riscaldato uniformamente.

Attenzione: acqua calda e vapore possono provocare ustioni! Dirigere il tubo vapore sulla vasca raccogli gocce.

CAFFFE
Verificare che la macchina si pronta.

Inserire la capsula nel porta capsule.

Verificare che la capsula si aposizionata correttamente.

Inserire il porta capsule nel gruppo erogatore.

Ruotare il porta capsule fin al suo bloccaggio.

Posizionare la tazza da caffe calda sotto l'erogatore.

Premere il tastingo per erogare il caffe.

Premere il tasto per terminare l'erogazione del caffe.
N.B.: Si consiglia un'erogazione ne massima di 60 secondi.

Prelevare la tazza.

Rimuovere la capsula.

aannnnnne aannnnnne
Posizionare un contentore除去al tubo vapore.

Aprir il rubinetto e premere i pulsanti per iniziare l'erogazione dell'acqua.

N.B.: Si consiglia un'erogazione massima di 60 secondi.

Quando è stata raggiunta la quantità desiderata chiudere il rubinetto.

Attenzione: acqua calda e vapore possono provocare ustioni! Dirigere il tubo vapore sulla vasca raccogli gocce.

Riempire la tazza con 1/3 di latte freddo.

Premere il pulsante per selezionare la funzione.

La macchina si sta riscaldando; si accende la spia.

Quando la spia si spegne,
la macchina è pronta per
l'erogazione del vapore.

Posizionare un contento.
Aprire il rubinetto per
scaricare l'acqua residua.

Quando esce solo vapore
chiudere il rubinetto.
Prelevare il contentatore.

Posizionare la tazza con il latte除去 al tubo vapore.
Apriere il rubinetto per erogare vapore.

Muovere con movimento circolari la tazza per uniformare il riscaldamento.

Finito di montare il latte,
chiudere il rubinetto.
Prelevare la tazza.

Procedere per erogare un caffe; posizionare un contentore.

Aprire il rubinetto e preme- re il pulsante

Attendere fino a quando esce acqua dal tubo vapore.

Quando esce acqua, pre-mere i pulsanti e chiudere il rubinetto.

Prelevare il contentore. Pulire il tubo vapore.

Erogare il caffe nella tazza per ottener un ottimo cappuccino.

Attenzione: acqua calda e vapore possono provocare ustioni! Dirigere il tubo vapore sulla vasca raccogli gocce.

PAAE

Verificare che la macchina si pronta.

Premere il pulsante per selezionare la funzione.

La macchina si sta riscaldando; si accende la spia.

Quando la spia si spegne,
la macchina è pronta per
l'erogazione del vapore.

Posizione are un contento- re. Apriere il rubinetto per scaricare l'acqua residua.

Quando esce solo vapore
chiudere il rubinetto.
Prelevare il contentatore.

Posizionare il contentore con la bevanda da riscaldare. Aprire il rubinetto per erogare vapore.

Riscaldare con movimenti rotativi.

Finito di riscaldare la bevanda, chiudere il rubinetto. Prelevare la tazza.

Procedere per riportare la macchina alla giusta temperatura.

Apriere il rubinetto e preme- re il pulsante

Attendere fino a quando esce acqua dal tubo vapore.

Quando esce acqua, pre-mere i pulsanti e chiudere il rubinetto.

Ora è possible erogare caffe è acqua calda.

Attenzione! Non utilizzato in nessun caso l'aceto come decalcificante. Si cui utilizzato un prodotto decalcificante per machine da caffe di tipo non tossico e/o comunamente reperibile in commercio. Si raccomanda il decalcificante Gaggia.

Dopo 1-2 mesi d'utilizzo decalcificare la macchina.

Spagnere la macchina.
Scollegare la spina.

Riempirelserbatoioconlasoluzione decalcificante.

Erogare la soluzione decalcificante nel recipiente.

Dopo circa 30 secondi premere i pulsanti e chiudere il rubinetto.

Spagnere la macchina e rimuovere il recipiente.

Mettere un recipiente grande quello il tubo vapore.

Apire il rubinetto e premere i pulsanti. ed eseguire il risciacquo.

Se il recipiente si riempe, vuotarlo.

La decalcificazione è necessaria agli 2 mesi; nel caso l'acqua sia molto dura decalcificare la macchina con maggiore frequenza. La macchina deve essere accesa e gestisce automaticamente la distribuzione del decalcificante

Mettere un recipiente grande除去 it tubo vapore.

Collegare la spina (se necessario). Accendere la macchina.

Apire il rubinetto e preme- re i pulsanti. La macchina inizia la de- calcificazione.

Se nel serbatoio c'é della soluzione decalcificante.

Verifica

Se il serbatoio è vuoto

Dopo 10 minuti seguire il percorso (A) o (B).

Estrarre il serbatoio;
sciacquaro e riempirlo
con acqua fresca potabile. Vedi pag.11

Accendere la macchina.

Quando I'acqua e finta, premere i pulsanti e chiudere il rubinetto. Rimuovere il contentatore.

Se il ciclo di decalcificazione viene interretutto si deve procedere al risciaquo della vasca dell'accuca e dei circuiti interni della macchina. Percorso di tipo "B".

Dopo aver eseguito la decalcificazione ricarica-re il circuito della macchina.

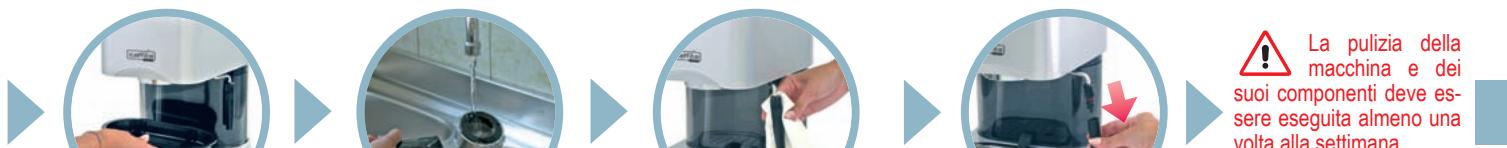

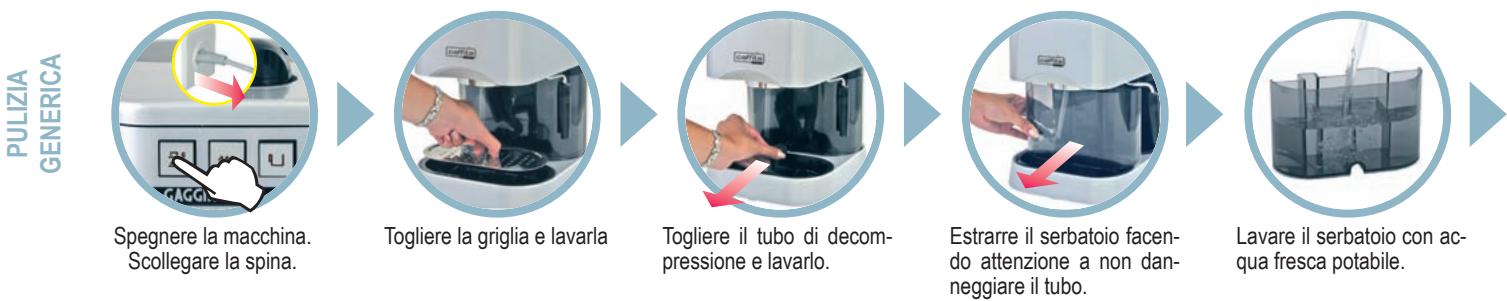

Non asciugare la macchina e/o i loro componenti utilizzando un forno a microonde e/o un forno convenzionale.

Non immergere la macchina nell'acqua e non insertire i componenti nella lavastoviglie.

Togliere la vasca raccogliocce e lavarla.

Lavare con acqua il porta.
capsule.

Pulire il tubo vapore dopo anni preparazione.

Estrarre la parte esterna del pannarello e lavarla con acqua.

Tramite l'indicatore multifunzione, la macchina guida l'utente al suo corretto utilizzato.

Acceso

Macchina accesa.

Spento

Macchina spenta.

Spento

AccesO

Macchina in fase di riscaldamento per l'erogazione del caffe, dell'acqua calda e/o del vapore.

Macchina pronta per l'erogazione del caffe espresso, dell'acqua calda e/o del vapore.

AccesO

Selezionato ergazione caffe.

Selezionato erogazione acqua calda o vapore.

PROBLEMI	CAUSE	RIMEDI
La macchina non si ac-cende.	La macchina non è colle-gata alla rete elettrica.	Attivare l'interruttore generale.
		Controllare la spina e la con-nessione.
Il caffe non è abbastanza caldo.	Le tazzine sono frede.	Scaldare le tazzine.
La pompa fa troppo ru-more	Mancanza acqua nel ser-batoio.	Riempire il serbatoio con ac-qua.
	Circuito non carico.	Caricare il circuito.
La macchina impiega mol-to tempo per scaldarsi.	L'apparecchio ha molto calcare.	Decalcificare l'apparecchio.
Il porta capsule non si in-serisce.	Capsula inserita in modo errato	Verificare la posizione della capsula. Se necessario sost-iturlia.

IMPORTANT SAFEGUARDS
