Tipo di prodotto	Cappa aspirante
Marca	ACEC
Modello	HC60W
Colore	Bianco
Dimensioni (L x P x A)	60 x 50 x 15 cm
Peso	8 kg
Alimentazione	220-240 V, 50 Hz
Potenza del motore	200 W
Portata d'aria massima	600 m³/h
Livello sonoro massimo	55 dB
Illuminazione	LED
Numero di velocità	3
Tipo di filtro	Alluminio lavabile
Diametro di uscita aria	150 mm
Modalità di funzionamento	Estrazione o ricircolo
Manutenzione	Pulire regolarmente i filtri
Norme	CE
Garanzia	2 anni

Domande frequenti - HC60W ACEC

Come pulire i filtri della cappa?

I filtri in alluminio possono essere lavati a mano con acqua calda e detergente delicato, oppure in lavastoviglie. Assicurarsi che siano completamente asciutti prima di rimetterli in posizione.

Qual è il diametro del condotto di estrazione?

Il diametro di uscita dell'aria è di 150 mm. Utilizzare un condotto dello stesso diametro per un'estrazione ottimale.

La cappa funziona in modalità ricircolo?

Sì, può funzionare in modalità ricircolo con un filtro a carboni attivi (non fornito). Il manuale di istruzioni spiega come installare il filtro.

Come regolare la velocità di ventilazione?

Utilizzare il pannello di controllo per selezionare tra le 3 velocità. Il pulsante rotante o i tasti consentono di scegliere la velocità desiderata.

L'illuminazione LED è sostituibile?

Sì, i LED possono essere sostituiti. Contattare il servizio post-vendita per ottenere ricambi compatibili.

Qual è l'altezza di montaggio consigliata?

La cappa deve essere installata a un'altezza di 65-75 cm sopra un piano di cottura elettrico o 75-85 cm sopra un piano di cottura a gas.

Posso usare la cappa senza condotto di estrazione?

Sì, in modalità ricircolo. Dovrete aggiungere un filtro a carbone e assicurarvi che l'aria circoli correttamente nella stanza.

Come ridurre il rumore della cappa?

Utilizzare la velocità più bassa per un funzionamento silenzioso. Verificare anche che i filtri non siano intasati.

Cosa fare se la cappa non si accende?

Controllare l'alimentazione elettrica e il fusibile. Assicurarsi che la spina sia ben inserita. Se il problema persiste, contattare il servizio tecnico.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (filtri, lampadine, ecc.) sono disponibili presso il servizio post-vendita ACEC o su siti specializzati.

MANUALE UTENTE HC60W ACEC

ALLACCIAMENTO DEL CAVO DI ALIMENTAZIONE ALLA RETE 4

COMPONENTI 4

INSTALLAZIONE 5

FUNZIONAMENTO 6

MANUTENZIONE 6

INSTRUCTIONS FOR USE 7

WARNING! 7

CONNECTION TO THE MAINS 7

CONTENTS 7

INSTALLATION 8

OPERATION 9

MAINTENANCE 10

UTILISATION 11

ATTENTION! 11

BRANCHEMENT DU CABLE D'ALIMENTATION AU RESEAU 11

COMPOSANTS 11

ASSEMBLAGE 12

FONCTIONNEMENT 13

ENTRETIEN 13

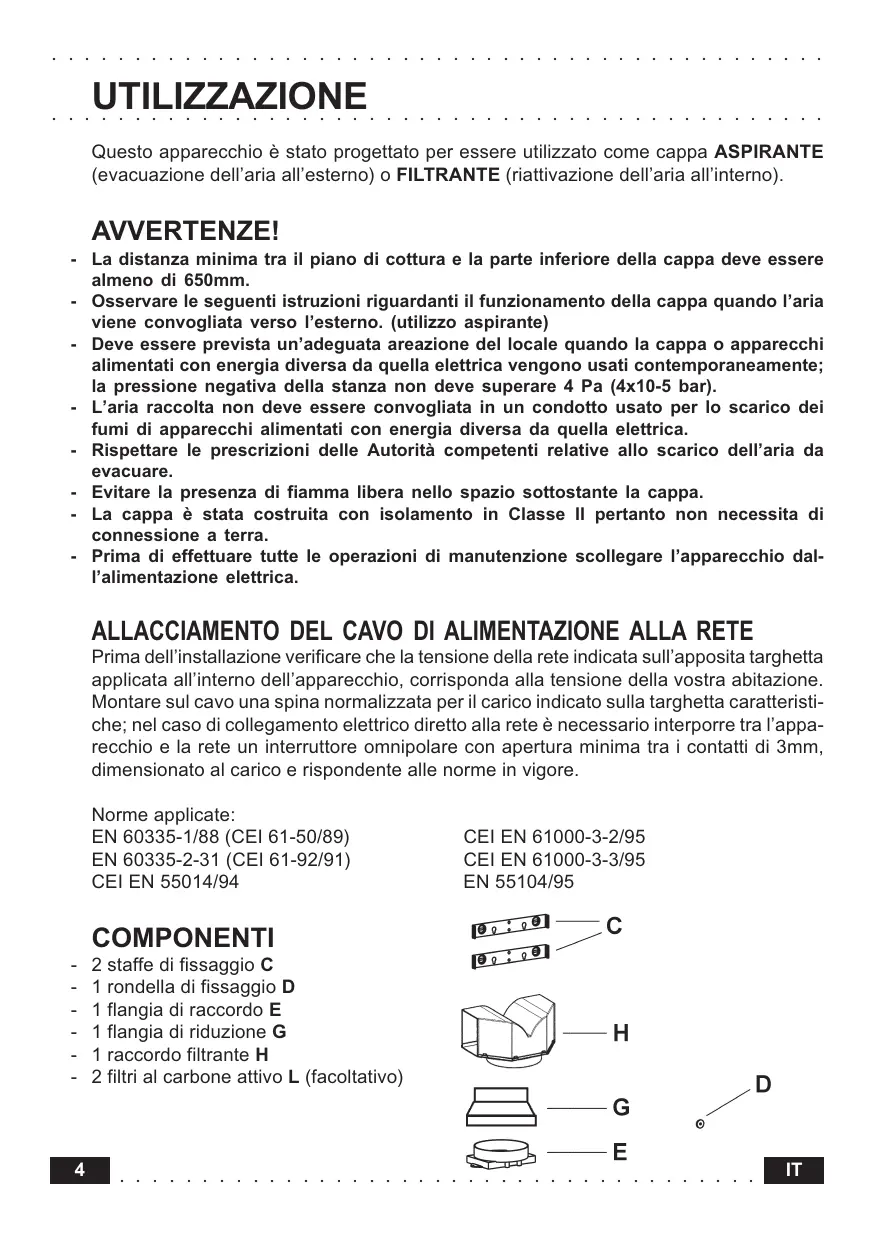

Questo apparecchio è stato progettato per essere utilizzato come cappa ASPIRANTE (evacuazione dell'aria all'esterno) o FILTRANTE (riattivazione dell'aria all'interno).

AVVERTENZE!

• La distanza minima tra il piano di cottura e la parte inferiore della cappa deve essere almeno di 650mm.
• Osservare le seguenti istruzioni riguardanti il funzionamento della cappa quando l'aria viene convogliata verso l'esterno. (utilizzo aspirante)
• Deve essere prevista un'adeguata areazione del locale quando la cappa o apparecchi alimentati con energia diversa da quale elettrica vengono usati contemporaneamente; la pressione negativa della stanza non deve superare 4 Pa (4x10-5 bar).
• L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica.
• Rispettare le prescrizioni delle Autorità competenti relative allo scarico dell'aria da evacuare.
• Evitare la presenza di fiamma libera nello spazio sottostante la cappa.
• La cappa è stata costruita con isolamento in Classe II pertanto non necessita di connessione a terra.
• Prima di effettuare tutte le operazioni di manutenzione scollegare l'apparecchio dal-alimentazione elettrica.

ALLACCIAMENTO DEL CAVO DI ALIMENTAZIONE ALLA RETE

Prima dell'installazione verificare che la tensione della rete indicate sull'apposita targhetta applicata all'interno dell'apparecchio, corrisponda alla tensione della vostra abitazione. Montare sul cavo una spina normalizzata per il carico individato sulla targhetta caratteristica; nel caso di collegamento elettrico diretto alla rete è necessario interporre tra l'apparecchio e la rete un interrottore omnipolare con aperture minima tra i contatti di 3mm, dimensionato al carico e rispondente alle norme in vigore.

Norme applicate:

EN 60335-1/88 (CEI 61-50/89)

• 2 staffe di fissaggio C
• 1 rondella di fissaggio D
• 1 flangia di raccordo E
• 1 flangia di riduzione G
• 1 raccordo filtrante H
• 2 filtri al carbone attivo L (facoltativo)

INSTALLAZIONE

La cappa deve essere montata al centro del piano cottura. La distance minima tra il piano di cottura e la superficie inferiore della cappa deve essere di 650mm Per il montaggio della cappa procedere nel modo seguente:

1) Praticare n^8 fori (X1-X2-J-Y) 8mm rispettando le quote indicate in fig. 1.
2) Per i vari montaggi utilizzare le viti e i tasselli espansione in dotazione.
3) Bloccare le staffe C (fig. 2) alla parete nei fori X1-X2.
4) Bloccare la rondella di fissaggio D (fig.2) alla parete nel foro Y.

NOTA: la parte scaricata della rondella deve essere rivolta verso la parete stessa.

5) Fissare la cappa alla parete nei fori esterni J1 e J2 (fig. 3) avendo cura che la rondella D entri nell'asola posta sullo schienale della cappa.
6) Fissare la flangia di raccordo E con le apposite viti autopilettanti 2,9mm alla bocca uscita aria motore nei fori Z predisisti (fig. 4).
7) Montaggio ASPIRANTE o FILTRANTE: 7/A ASPIRANTE

Collegare con tubo F (non in dotazione) di Ø150mm (fig. 5), la flangia di raccordo E, e la flangia di riduzione G allo scarico.

IMPORTANT: Il tubo e gli eventuali gomiti di raccordo debbono innestarsi in quello inferiore e non sovrapporsi. Per le operazioni di raccordo del tubo di scarico atteneri alle disposizioni vigenti nel Vostro Paese. L'aria evacuata non deve essere inviata in un condotto utilizzato per evacuire i fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Deve inoltre essere prevista una opportuna ventilazione del locale se una cappa da cucina a apparecchi alimentati da una energia diversa da quella elettrica evacuano i fumi contemporaneamente.

7/B FILTRANTE (Versione Opzionale)

• Inserire il deflettore filtrante H (fig. 6).
• Montare i filtri carbone attivo L (fig. 7) centrando i medesimi nei supporti motore M e bloccarli ruotando in senso orario (circa 10^ ) fino allo scatto di arresto. Per lo smontaggio eseguire le operazioni all'inverso.
  8) Fissare il camino lungo superiore A (fig. 8) alle staffe C (fig. 2/fig. 8) utilizzando n^4 viti autofilettanti 2,9mm in dotazione. La distanza tra i fori di fissaggio X1 e X2 viene stabilita dall'altezza del camino superiore H1.
  9) Applicare frontalmente il camino corto inferiore B (fig. 9) allargando leggermente le due parti laterali e poi inserirlo nella cappa (fig. 9).
  10) Sistema alternatively per fissaggio camini: Alloggiare verticalmente nella cappa i camini A - B più inserti uno dentro l'alto, sfilare il camino superiore A fino alla staffa C e bloccarlo lateralemente alla medesima utilizzando n° 2 viti autofilettanti Ø 2,9 mm in dotazione (fig. 8).

FUNZIONAMENTO

Vi raccomandiamo di far funzionare l'apparecchio molto prima di procedere alla cottura di qualsiasi vivanda e di lasciar funzionare lo stesso ancora per 15 minuti dopo la cottura,COMUNQUE fintantoché agli odore sua scomparso.

1) Quadro comandi con interrupttori

• Un erruttore che comanda l'accensione dell'impianto di illuminazione.
• Un interruptatore per commutare le tre velocità d'esercizio.
• Una generica spia di segnalazione motore in funzione.

2) Quadro comandi con pulsanti

• Un pulsante che comanda l'accensione del motore in prima velocità, adatta ad un ricambiod'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
• Un pulsante che comanda il motore in seconda velocità, adatta alla maggior parte delle condizioni di uso, dato l'ottimo rapporto tra portata d'aria trattata e livello di rumorosità.
• Un pulsante che comanda il motore in terza velocità, adatta a fronteggiare le massime emissioni di vapori di cottura,anche per tempi prolongati.
• Un pulsante che comanda l'accensione dell'impianto di illuminazione.

MANUTENZIONE

N.B. Prima di qualsiasi intervento di manutenzione, riparazione ed eventuale sostituzione lampade, disinserire l'apparecchio alla rete elettrica.

1. Illuminazione

E' costituita da due lampade da 40 W. Per effettuare una sostuzione operare come segue (fig.10):

Togliere uno dei perni ai lati della plafoniera. Far scorrere il vetro verso il lato perché sono fino a liberare la punta opposta, quando tirare leggermente verso il basso. Sostituire le lampade e rimontare il vetro con sequenza opposta.

2. Filtri

Ad intervalli più o meno frequenti, secondo l'uso della cappa, comunique una volta agli 2 anni, i filtri metallici debbono essere smontati e lavati con acqua calda saponosa, o direttamente lavati in lavastoviglie e rimontati asciugati (i filtri in carbone attivo non devono essere assolutamente lavati e devono essere sostuiti agli 2 anni).

3. Pulizia

Per la pulizia esterna della cappa utilizzato un panno umido con alcohol o con prodotti adatti reperibili in commercio. Evitate di usare degli elementi abrasivi.

IMPORTANT: L'impiego di fiamma libera è dannoso ai filtri, pertanto è sconsigliato di lasciare accesso un bruciatore a gasenza pentola. É obblatorioi mettere inatto le operazioni di pulizia della cappa o dei filtri, nonché la loro periodica sostituzione secondo le nostre istruzioni per evitare pericoli di incendio.

ATTENZIONE: La casa produttrice non risponde degli eventuali danni causati alla mancata manutenzione del filtrro antigrasso (lavaggio agli due mesi), sostituzione del filtrro carbone ed il non rispetto delle istruzioni di montaggio ed allacciamato elettrico sopra descritte.

INSTRUCTIONS FOR USE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativà alla sicurezza elettrica e alle norme europee: C.E.E. 89/336 relativà alla compatibilità elettromagnetica e C.E.E. 93/68 relativà alla marcatura CE.
