MANUALE UTENTE TUNESYNC POUR IPOD #F5U255EA BELKIN

Per caricare, sincronizzare ed ascoltare l’iPod collegando fino a 5 dispositivi USB al computer

Contenuto della confezione....03

Specifiche tecniche 04

Informazioni....05

Per utenti PC....05

Per utenti Mac 06

Configurazione dell'iPod....07

Collegamento dell'iPod 08

Disconnessione dell'iPod 09

Caricamento dell'iPod 10

Stati della batteria.... 10

Informazioni....11

Introduzione

Grazie per aver acquistato il TuneSync per iPod. Questa recentissima innovazione Belkin, leader nella realizzazione di soluzioni USB, consiste in una stazione di ricarica per l'iPod con un hub USB 2.0 a 5 porte integrato. Occupa poco spazio sulla scrivania grazie al design sottile ed elegante e all'inserimento del dispositivo dall'alto. Prevede una pratica uscita alla quale collegare uno stereo, degli altoparlanti autoalimentati o un paio di cuffie per ascoltare un po' di musica mentre l'iPod si ricarica. Provvisto di nove dock adapter, il TuneSync è compatibile con gli iPod da 10, 15, 20, 30, 40 e 60 GB, nonché con iPod mini e photo.

Progettato per funzionare senza difficoltà con tutti i dispositivi USB 1.1 e USB 2.0, il TuneSync per iPod Belkin permette di collegare un massimo di cinque dispositivi USB 2.0, tra i quali stampanti, scanner, dischi fissi, fotocamere digitali, unità di memoria portatili, dispositivi di lettura e molto altro. I LED mantengono informati sull'attività del dispositivo e sulle loro condizioni di alimentazione.

Inoltre, l'hub è provvisto della nuova architettura "Quad TT". In altre parole, quando collegata ad un controllore host USB 2.0, ciascuna delle cinque porte downstream dell'hub trasmette i dati ad una larghezza di banda intera USB di 12 Mbps per i dispositivi a velocità bassa e massima, offrendo al tempo stesso un supporto totale ai dispositivi ad alta velocità. Questa caratteristica è particolarmente importante per collegare diversi dispositivi multipli, a banda larga e a velocità massima, tra cui le webcam, gli altoparlanti, gli scanner e i dispositivi di memoria esterni USB.

Introduzione

| 1

IT

Introduzione

Vantaggi

• Carica e sincronizza i dispositivi iPod, iPod mini, photo, nano o video
• Comprende un'uscita stereo per collegare lo stereo, degli altoparlanti autoalimentati o a un paio di cuffie
• Consiste in una base di ricarica per l'iPod con hub USB 2.0 a 5 porte integrato
  • Design sottile e compatto

Specifiche

• Supporta la funzione di carica degli iPod 3G, 4G, 5G (video), mini, nano e photo (compatibile con qualsiasi iPod provvisto di connettore dock nella parte inferiore)
• Compatibile con le specifiche Universal Serial Bus 2.0 (velocità di trasferimento dati 1,5/12/480 Mbps)
• Architettura Quad TT avanzata per dispositivi a velocità bassa e massima
• Compatibile con le precedenti specifiche Universal Serial Bus 1.1 (velocità di trasferimento dati 1,5/12Mbps)
• Compatible con Windows® 98 SE, Me, 2000 e XP
  • Approvato dall' USB Implementers Forum (USB-IF)
  • Supporta le specifiche Plug and Play
  • Supporta la modalità hot swap dei dispositivi USB
  • Rileva e protegge dalle sovracorrenti
  • Indicatori LED per lo stato delle porte
  • 5 porte downstream da 480 Mbps montate orizzontalmente
• Una porta per caricare l’iPod

IT

Introduzione

| 2

Introduzione

Requisiti del sistema

Per gli utenti PC

• Processore Pentium® con porta USB 2.0 o USB 1.1. disponibile
  • Windows 98 SE, Me, 2000 e XP

Per utenti Mac®

- Supporta la modalità USB 2.0 ad alta velocità (480Mbps) sui computer Apple® dotati di porte conformi agli standard USB 2.0 o su altri computer Mac dotati di una scheda di aggiornamento USB 2.0

Nota: le versioni Mac OS ^® precedenti alla X v10.2.7 supportano soltanto le modalità a bassa e massima velocità. La versione Mac OS X v10.2.7 (e successive) supporta anche le modalità-USB 2.0 a velocità bassa, piena e ad alta velocità.

Contenuto della confezione

• TuneSync per iPod
  • 9 Dock Adapter
  • Adattatore di corrente
  • Cavo per dispositivo USB
• Manuale utente

Introduzione

| 3

IT

Introduzione

Specifiche tecniche

Porte upstream: 1

Porte downstream: 5

Opzioni per il caricamento

dell'iPod 9 mediante connettore dock

Voltaggio per porta: CC+5V

Corrente per porta: 500mA (max)

Modalità di alimentazione: Autoalimentato

Temperatura d'esercizio: 5°C \~ 40°C

Temperatura di

conservazione: -20^ 60^

Alloggiamento: ABS

Alimentatore: Uscita: CC 10V, 2A

Dimensioni spina:3,5mm (esterno)

1,0 mm (centro)

Polarità spina: Positiva al contatto centrale

LED alimentazione principale

Definizioni del colore Spento: Non operativo

Rosso: Operativo

Definizione dei colori dei LED

di stato Spento: Condizione di sovracorrente

Verde: Completamente funzionante

Blu: l'iPod è acceso

IT

Per gli utenti PC

NOTA IMPORTANTE: non collegare nessun dispositivo USB all'hub fino a quando non viene richiesto nella fase 4 di questa procedura di installazione.

1. Inserire l'adattatore CA in una presa a muro o in una presa filtrata. Inserire il connettore CC nel jack di alimentazione CC sul retro dell'hub.
2. Inserire l'estremità piatta (connettore USB-A) del cavo per dispositivo USB fornito nella porta downstream del computer o nella porta downstream di un altro hub quindi inserire l'estremità quadrata (connettore USB-B) del cavo del dispositivo nella porta upstream sul retro dell'hub.

Nota importante: per funzionare in modalità USB 2.0 ad alta velocità (velocità di trasferimento dati 480 Mbps), l'hub deve essere collegato ad un host conforme alla tecnologia USB 2.0. Se l'hub viene collegato ad un host conforme alle specifiche 1.1, funzionerà soltanto in modalità a velocità bassa o piena (1,5 Mbps/12 Mbps).

1. Il sistema operativo Windows rileverà l'hub ed installerà il supporto driver necessario (il programma di installazione guidata Windows "Install New Hardware Wizard" potrebbe richiedere l'inserimento del CD di installazione per completare il processo di installazione dei driver).

Nota importante: i driver dell'hub ad alta velocità sono forniti con la maggior parte delle schede di aggiornamento PCI USB 2.0 e sono preinstallati assieme ai driver della scheda PCI. Se si è acquistata una scheda di aggiornamento prima dell'uscita del supporto ad alta velocità, richiedere presso il proprio fornitore della scheda PCI un driver USB 2.0 aggiornato.

1. Inserire il connettore USB A della periferica USB, o un hub aggiuntivo, in una qualsiasi delle porte downstream dell'hub.

Nota importante: per spostare un dispositivo da una porta dell'hub all'altra, potrebbe essere necessario reinstallare i driver USB per il dispositivo in questione.

Installazione

| 5

IT

Installazione

Per utenti Mac

NOTA IMPORTANTE: non collegare nessun dispositivo USB all'hub fino a quando non viene richiesto nella fase 3 di questa procedura di installazione.

1. Inserire l'adattatore CA in una presa a muro o in una presa filtrata. Inserire il connettore CC nel jack di alimentazione CC sul retro dell'hub.

2. Inserire l'estremità piatta (connettore USB-A) del cavo per dispositivo USB fornito nella porta downstream del computer o nella porta downstream di un altro hub quindi inserire l'estremità quadrata (connettore USB-B) del cavo del dispositivo nella porta upstream sul retro dell'hub.

3. Collegare un dispositivo USB 2.0 o 1.1 all'hub ed iniziare ad utilizzarlo.

Nota: per funzionare in modalità USB 2.0 ad alta velocità (velocità di trasferimento dati 480 Mbps), l'hub deve essere collegato ad un host conforme alla tecnologia USB 2.0. Se l'hub viene collegato ad un host conforme alle specifiche 1.1, funzionerà soltanto in modalità bassa e a massima velocità (1,5 Mbps/12 Mbps).

IT

Installazione

Configurazione dell'iPod

L'iPod funziona con il software musicale the iTunes® incluso nel CD dell'iPod. Usare iTunes per importare le canzoni dal CD o la musica digitale sul computer, o usare iTunes Music Store (disponibile solamente in determinati paesi) per acquistare brani musicali e scaricarli sul computer. Quindi, mettere in ordine le canzoni e trasferirle sull'iPod.

Per configurare l'Pod, caricare la batteria, installare il software usando il CD in dotazione con l'iPod ed importare le canzoni dalla propria collezione di CD sul computer. Quindi, è sufficiente trasferire le canzoni sull'iPod ed iniziare ad ascoltare i propri brani preferiti!

Fase 1: Caricare la batteria

Collegare l'iPod all'adattatore di corrente per iPod usando il cavo adattatore FireWire/connettore dock per iPod. Si può anche usare il TuneSync per caricare l'iPod senza collegare il TuneSync al computer.

Fase 2: Installare il software

Inserire il CD in dotazione con l'iPod nel computer ed installare i software iTunes e iPod.

Fase3: Importare musica sul computer

Nota: Si prega di leggere i capitoli del manuale utente dell'iPod "Per iniziare" e "Utilizzare iPod" per ulteriori informazioni su come ascoltare musica e come usare alcune delle caratteristiche.

Configurazione dell'iPod

|7

IT

Configurazione dell'iPod

Collegamento dell'iPod

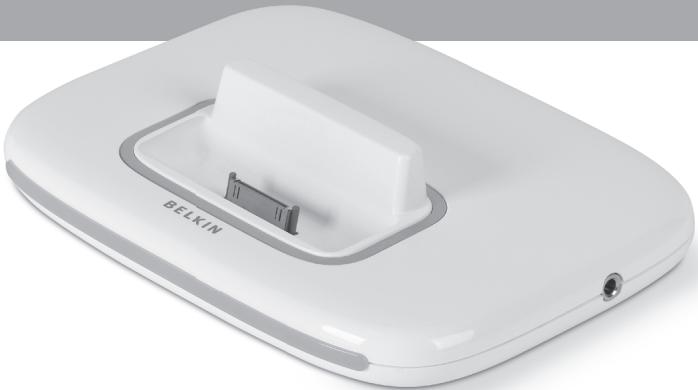

TuneSync mantiene l'iPod in posizione verticale mentre questo si ricarica o trasferisce musica. Con il TuneSync è possibile ascoltare musica dall'iPod su altoparlanti esterni o un'impianto stereo. È necessario un cavo audio con connettore standard mini-stereo da 3,5 mm (molti altoparlanti esterni già hanno questo tipo di cavo collegato).

1. Prima di inserire l'iPod, installare l'adattatore corretto nella base di appoggio sul lato anteriore dell'hub. Ora è possibile collegare l'iPod.

Installazione dell'adattatore corretto:

• Controllare il lato inferiore di ogni adattatore per vedere l'etichetta che identifica la generazione dell'iPod e la memoria.
• Inserire l'adattatore nella base di appoggio.

• Premere su entrambi i lati per assicurarsi che sia saldamente inserito.

• Successivamente, inserire l'iPod nella base di appoggio.

Nota: Orientare correttamente i connettori della base e dell'iPod—la parte anteriore dell'iPod dovrebbe essere rivolta in avanti. I connettori possono essere inseriti solamente in un modo.

Nota: TuneSync ricarica l'iPod quando questo si trova nella base di appoggio.

1. Dopo aver collegato l'iPod alla base di appoggio, un indicatore LED blu di stato si accende ad indicare che il computer ha rilevato l'iPod.

2. Ora è possibile ascoltare musica o trasferirla da/sull'iPod.

IT

Configurazione dell'iPod | 8

Configurazione dell'iPod

Disconnessione dell'iPod

Non scollegare l'iPod durante il trasferimento dei brani musicali.

Osservando lo schermo è possibile capire se si può disconnettere l'iPod.

- Se sono presenti l'icona del menu principale o un'icona rappresentante una grande batteria, si può disconnettere l'iPod dal computer.

iPod Music > Extras > Settings > Shuffle Songs Backlight

Charging

- Se appare il messaggio "Do not disconnect" (Non disconnettere), estrarre l'iPod prima di disconnetterlo dal computer.

• Dall'elenco "Source" (sorgente) dell'iTunes, selezionare l'iPod e fare clic su "Eject" (Estrai).
• Si può estrarre l'iPod trascinando l'icona rappresentante l'iPod dal desktop nel cestino.

• Da un computer PC Windows:

- Fare clic sull'icona "Safely Remove Hardware" (estrai hardware in maniera sicura) nella barra delle applicazioni di Windows e selezionare il proprio iPod.

Configurazione dell'iPod

|9

Configurazione dell'iPod

Caricamento dell'iPod

L'iPod ha una batteria interna non rimovibile. Se non si usa l'iPod per un po', potrebbe essere necessario ricaricare la batteria.

La batteria dell'iPod in un'ora raggiunge l'80% della carica e dopo quattro ore è completamente carica. Tuttavia, se si ricarica l'iPod durante il trasferimento di file o mentre si ascolta musica, il processo potrebbe richiedere più tempo.

Se l'icona della batteria nell'angolo in alto a destra sullo schermo dell'iPod rappresenta un fulmine, significa che la batteria si sta caricando.

Stati della batteria

Quando l'iPod non è collegato ad una sorgente di alimentazione, un'icona nell'angolo in alto a destra sullo schermo dell'iPod rappresentante una batteria indica approssimatamente quanta carica è disponibile.

Batteria carica a metà

Se l'iPod è collegato ad una presa di alimentazione, l'icona della batteria si muove ad indicare che la batteria si sta ricaricando.

Batteria sotto carica

Se l'iPod è collegato ad una presa di alimentazione e l'icona della batteria non si muove, vuol dire che la batteria è completamente carica.

Batteria completamente carica

L'iPod si può disconnettere e caricare prima che sia completamente carico.

Nota: le batterie ricaricabili hanno un numero di cicli di vita limitato e a lungo andare devono essere sostituite. La durata della batteria ed il numero di cicli di ricarica variano in base all'utente e alle impostazioni. Per ulteriori informazioni, andare su www.apple.com/batteries.

IT

Configurazione dell'iPod | 10

DICHIARAZIONE DI CONFORMITÀ CON LE LEGGI FCC PER LA COMPATIBILITÀ ELETTROMAGNETICA

Belkin Corporation, con sede al 501 West Walnut Street, Compton, CA 90220, dichiara sotto la propria piena responsabilità che il prodotto,

F5U255ea

a cui questa dichiarazione fa riferimento, è conforme alla Parte 15 delle norme FCC. Le due condizioni fondamentali per il funzionamento sono le seguenti: (1) il dispositivo non deve causare interferenze dannose e (2) il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese eventuali interferenze che possano causare un funzionamento anomalo.

Dichiarazione FCC

Dichiarazione di conformità CE

Noi, Belkin Corporation, dichiariamo sotto la nostra unica responsabilità che il prodotto F5U255ea, a cui si riferisce questa

dichiarazione, è conforme alla Norma sulle emissioni generiche Classe B EN 55022:1998,

EN50081-1 e alla Norma sull'immunità generica EN50082-1 1992.

Garanzia limitata a vita sul prodotto Belkin Corporation

Belkin Corporation garantisce che per tutta la sua durata, questo prodotto non presenterà difetti di materiale e lavorazione. Qualora venisse rilevata un'anomalia, Belkin provvederà, a propria discrezione, a riparare o sostituire il prodotto gratuitamente, a condizione che sia restituito entro il periodo di garanzia, con le spese di trasporto prepagate, al rivenditore Belkin autorizzato da cui è stato acquistato il prodotto. Potrebbe venire richiesta la prova di acquisto.

Questa garanzia non sarà valida nel caso il prodotto fosse stato danneggiato accidentalmente, per abuso, uso non corretto o non conforme, qualora fosse stato modificato senza il permesso scritto di Belkin, o nel caso il numero di serie Belkin fosse stato cancellato o reso illeggibile.

LA GARANZIA ED I RIMEDI DI CUI SOPRA PREVALGONO SU QUALSIASI ALTRO ACCORDO, SIA ORALE CHE SCRITTO, ESPRESSO O IMPLICITO. BELKIN DECLINA SPECIFICATAMENTE QUALSIASI OBBLIGO DI GARANZIA IMPLICITO COMPRESE, SENZA LIMITI, LE GARANZIE DI COMMERCIBILITÀ O IDONEITÀ AD UN PARTICOLARE SCOPO

Nessun rivenditore, agente o dipendente Belkin è autorizzato ad apportare modifiche, ampliamenti o aggiunte alla presente garanzia.

BELKIN DECLINA QUALSIASI RESPONSABILITA' PER EVENTUALI DANNI SPECIALI, ACCIDENTALI, DIRETTI O INDIRETTI DOVUTI AD UN'EVENTUALE VIOLAZIONE DELLA GARANZIA O IN BASE A QUALSIASI ALTRA FORMA DI TEORIA LEGALE, COMPRESI, MA NON SOLO, I CASI DI MANCATO GUADAGNO, INATTIVITA; DANNI O RIPROGRAMMAZZOSE O RIPRODUZIONE DI PROGRAMMI O DATI MEMORIZZATI O UTILIZZATI CON I PRODOTTI BELKIN.

Alcuni Stati non consentono l'esclusione o la limitazione dei danni accidentali o diretti, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro. La presente garanzia riconosce all'utente alcuni diritti specifici ed altri diritti possono anche variare di stato in stato.

Informazioni

| 11

IT
