MANUALE UTENTE TUNEBASE POUR IPOD MINI #F8V7098EA BELKIN

La soluzione giusta per fissare, alimentare ed ascoltare l'iPod quando si è in viaggio

Congratulazioni e grazie per aver acquistato l'innovativo cavo di alimentazione veicolare (TuneBase) di Belkin.

Questo prodotto è stato creato per consentirvi di fissare, caricare, stabilizzare ed alimentare l'iPod mentre vi trovate in viaggio.

Vi invitiamo a leggere attentamente il contenuto dell'intero Manuale Utente in modo da poter essere certi di trarre il massimo in termini di prestazioni dal vostro iPod, ovunque siate diretti.

Istruzioni per l'installazione

1. Abbassare il volume dello stereo della vettura.
2. Collega il cavo TuneBase Belkin all'accendisigari dell'auto. Il LED sul TuneBase indica che la connessione è avvenuta correttamente.

Avvertenza: non esercitare troppa forza nel ruotare il connettore nell'adattatore dell'accendisigari. Se si dovesse trovare resistenza, staccare il connettore dalla presa ed inserirlo nella posizione desiderata. In caso contrario, si possono provocare gravi danni all'adattatore dell'accendisigari o alla presa di corrente.

NOTA: le dimensioni esatte delle prese di corrente variano in base al marchio e al modello della vettura. In alcuni casi, si possono ottenere risultati migliori premendo l'anello in dotazione nella presa di alimentazione prima di inserire il connettore. Tuttavia, non sarà necessario ricorrere all'anello nella maggior parte delle vetture (che non sarà per altro adatto ad essere infilato nella presa di corrente).

1. Piegare e posizionare il collo in acciaio flessibile nella posizione più adatta al proprio iPod mini.
2. Far scorrere con cura l'iPod mini nell'alloggiamento previsto sopra il TuneBase. Se la batteria della vettura è accesa, l'iPod mini si accende. L'iPod mini passerà in modalità standby non appena l'accendisigari smetterà di essere alimentato o sarà spenta la vettura.
3. Piegare e posizionare il collo in acciaio flessibile nella posizione più adatta al proprio iPod mini.
4. Far scorrere con cura l'iPod mini nell'alloggiamento previsto sopra il TuneBase. Se la batteria della vettura è accesa, l'iPod mini si accende. L'iPod mini passerà in modalità standby non appena l'accendisigari smetterà di essere alimentato o sarà spenta la vettura.

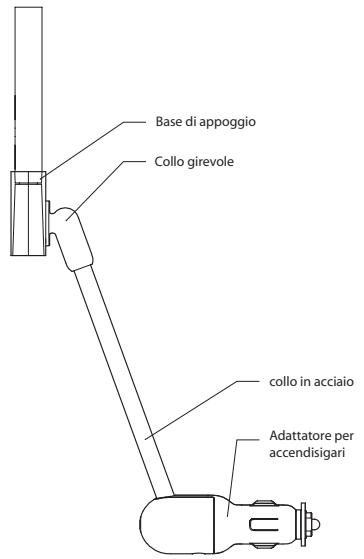

Base di appoggio Collo girevole collo in acciaio Adattatore per accendisigari

1. In alternativa, è possibile collegare anche l'adattatore delle cassette o i cavi audio al jack di uscita audio da 3,5 mm ed ascoltare l'iPod mini dallo stereo della vettura o da un eventuale altro dispositivo stereo portatile.

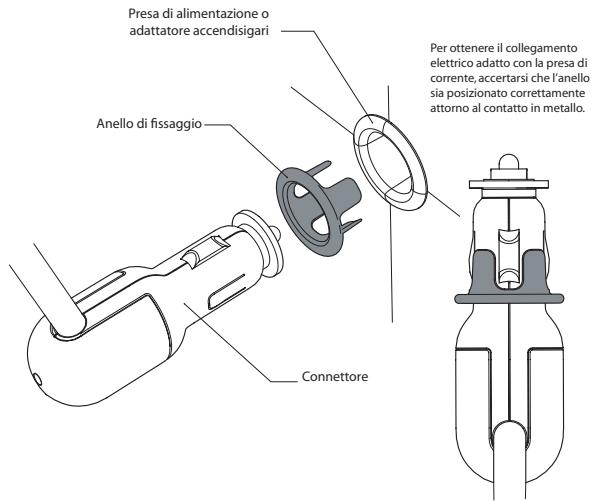

Presa di alimentazione o adattatore accendisigari Anello di fissaggio Connettore Per ottenere il collegamento elettrico adatto con la presa di corrente, accertarsi che l'anello sia posizionato correttamente attorno al contatto in metallo.

Rilevazione e risoluzione delle anomalie

L'iPod non si ricarica

Soluzione 1

Accertarsi che il TuneBase sia ben collegato alla presa di alimentazione dell'automobile. La spia verde sull'adattatore per l'accendisigari (che fa parte del prodotto) dovrebbe essere sempre accesa.

Soluzione 2

Accertarsi che l'iPod sia ben inserito nell'alloggiamento

Soluzione 3

Accertarsi che la presa di alimentazione dell'automobile riceva corrente.

Alcune automobili distribuiscono alimentazione solamente a motore acceso. Nel caso in cui nessuna delle soluzioni sopra riportate funzionasse, il fusibile del TuneBase potrebbe essere bruciato. Per cambiarlo, seguire le seguenti istruzioni:

NON CAMBIARE IL FUSIBILE ALL'INTERNO DELL'AUTOMOBILE.

Servirsi di un tavolo libero per smontare le parti, in modo tale che i pezzi non vadano persi. Il contatto sull'estremità anteriore dell'adattatore per l'accendisigari è caricato a molla. Rimuovere delicatamente il dado sull'estremità anteriore con delle pinze. Toglierlo lentamente in modo tale che la molla all'interno dell'adattatore per l'accendisigari non vada persa. Ora il fusibile dovrebbe essere facilmente raggiungibile. Sostituirlo con un nuovo fusibile che può essere acquistato in un negozio di accessori per automobili. Vedere la fig. B per la corretta sequenza del montaggio. Accertarsi di avvitare saldamente il dado con le pinze.

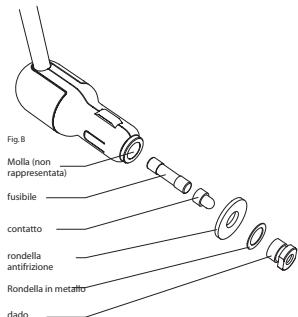

Fig. B Molla (non rappresentata) fusibile contatto rondella antifrizione Rondella in metallo dado

Il TuneBase e l'iPod intralciano l'accesso ai comandi dell'automobile.

Soluzione 1

Il Tunebase è stato progettato per essere facilmente collocato in varie posizioni all'interno della vettura. Usare il collo in acciaio e lo snodo sul retro della base di appoggio per allontanarlo dai comandi dell'automobile. Assicurarsi di posizionare il collo in acciaio il più perpendicolare possibile rispetto all'adattatore (Fig. A).

BELKIN Max 30° Max 30° Fig. A

It

Rilevazione e risoluzione delle anomalie

Il Tunebase si sposta dal centro della presa di alimentazione.

Soluzione 1

Assicurarsi di inserire saldamente l'adattatore per accendisigari nella presa di alimentazione. Verificare la stabilità del prodotto spingendolo lateralmente prima di iniziare a guidare.

Soluzione 2

In alcune vetture, il diametro dell'accendisigari è più grande di quello dell'adattatore. In quel caso il TuneBase si muoverà quando si cercherà di inserirlo. Usare l'anello riduttore in dotazione per ridurre il gioco. Posizionarlo intorno all'adattatore del TuneBase e, quindi, inserire l'adattatore nella presa di alimentazione. Inserire l'anello riduttore nella presa di alimentazione, assicurandosi che le quattro sporgenze entrino nella presa di alimentazione.

Soluzione 3

In alcune prese di alimentazione non sarà possibile inserire tutte e quattro le sporgenze dell'anello riduttore. Per fare in modo che l'anello riduttore aderisca maggiormente all'adattatore per accendisigari, l'anello può essere tagliato. Per fare ciò tagliare tante sporgenze quanto sia necessario con le forbici. Tagliarne una alla volta e dopo ciascun taglio verificare l'adesione alla presa di alimentazione. Tagliare le sporgenze da un lato all'altro e non opposte tra loro (Fig. C).

Taglia

Taglia

Dopo ciascun taglio verificare l'adesione alla presa di alimentazione!

Taglia

Il TuneBase è inserito saldamente nell'accendisigari, tuttavia il TuneBase continua a ruotare.

Soluzione

Vedere se l'accendisigari dell'automobile ruota nella propria presa.

Se così fosse, consultare il costruttore del veicolo.

Rilevazione e risoluzione delle anomalie

La rondella antifrizione in gomma si è spostata e non riesco ad inserire l'adattatore nell'accendisigari.

Soluzione

Servirsi di un tavolo libero per smontare le parti. NON SMONTARE LE PARTI ALL'INTERNO DELL'AUTOMOBILE. Usare delle pinze per allentare leggermente il dado situato sull'estremità dell'adattatore. Non è necessario svitare completamente il dado. Muovere la rondella antifrizione in modo che sia centrata. Quindi, usare le pinze per avvitare saldamente il dado.

Ho tolto il TuneBase dall'accendisigari e la rondella in gomma si è staccata, rimanendo nella presa.

Soluzione

In alcuni rari casi e soltanto con determinate marche di accendisigari, la rondella antifrizione potrebbe rimanere incastrata nella presa accendisigari e staccarsi dall'adattatore. DISCONNETTERE LA BATTERIA DELL'AUTOMOBILE PRIMA DI RIMUOVERE LA RONDELLA! UN EVENTUALE TENTATIVO DI RIMUOVERE LA RONDELLA SENZA AVER PRIMA DISCONNESSO LA BATTERIA, POTREBBE CAUSARE DANNI FISICI A PERSONE E ALL'AUTOMOBILE.

Servirsi delle pinze per rimuovere la rondella antifrizione dalla presa di alimentazione.

Avvertenza:

Il TuneBase/TuneBase FM deve essere installato con cura e usando entrambe le mani. NON INSTALLARE IL PRODOTTO MENTRE SI STA GUIDANDO. Assicurarsi che il prodotto sia inserito saldamente nella presa accendisigari dell'automobile, prima di iniziare a guidare. Ad installazione avvenuta, assicurarsi che il TuneBase non si muova all'interno della presa accendisigari seguendo le istruzioni riportate nel manuale utente. NON CERCARE DI REGOLARE O STACCARE UN TUNEBASE O IPOD, CHE NON SIA STATO CORRETTAMENTE COLLEGATO, MENTRE SI STA GUIDANDO. Regolare il TuneBase in modo tale che il Tunebase e l'iPod non interferiscano con i comandi dell'automobile. NON INSERIRE ALCUN OGGETTO CHE NON SIA L'ADATTATORE PER ACCENDISIGARI NELLA PRESA DI ALIMENTAZIONE DELL'AUTOMOBILE, SENZA AVER PRIMA DISCONNESSO LA BATTERIA DELLA VETTURA. LA MANCATA OSSERVANZA A QUESTA AVVERTENZA DI SICUREZZA POTREBBE CAUSARE LESIONI PERSONALI O DANNI MATERIALI.

Belkin non si assume alcuna responsabilità per lesioni personali o danni materiali causati da una guida spericolata dovuta all'interazione con il TuneBase, l'iPod o la presa accendisigari dell'automobile.

NOTA: per non danneggiare l'iPod mini, accertarsi di scollegare lo stesso dall'alloggiamento del TuneBase prima di scollegare quest'ultimo dalla presa di alimentazione della vettura.
