MANUALE UTENTE TUNEBASE FM POUR IPOD NANO #F8Z063EA BELKIN

Grazie per aver acquistato il TuneBase FM, un altro innovativo prodotto creato da Belkin. Questo prodotto è stato pensato per consentire di fissare stabilmente, caricare e alimentare l'iPod nano durante la guida. Si prega di leggere attentamente il contenuto di questo manuale in modo da poter essere certi di utilizzare al meglio il vostro iPod, ovunque voi andiate.

1. Abbassare il volume dello stereo della vettura.

2. Collegare il TuneBase FM all'adattatore per accendisigari dell'auto. Il LED sul TuneBase FM indica che la connessione è avvenuta correttamente.

Avvertenza: non esercitare troppa forza nel ruotare il connettore nell'adattatore per accendisigari. Se si dovesse trovare resistenza, staccare il connettore dalla presa e inserirlo nella posizione desiderata. In caso contrario, si possono provocare gravi danni all'adattatore o alla presa dell'accendisigari.

Nota bene: le dimensioni esatte delle prese di corrente variano in base alla marca e al modello della vettura. In alcuni casi, si possono ottenere risultati migliori premendo l'anello di fissaggio (in dotazione) nella presa di alimentazione prima di inserire il connettore. Tuttavia, l'anello di fissaggio non è necessario in tutte le vetture (nota bene: quando non è necessario, non sarà possibile inserirlo nella presa di alimentazione).

A. Verificare di aver accuratamente fissato l'anello intorno al contatto in metallo per garantire un corretto collegamento elettrico all'interno della presa.
B. Fonte di alimentazione (presa dell'accendisigari)
C. Anello di fissaggio
D. Connettore

(A)

1. Piegare e posizionare il braccio snodabile in acciaio nella posizione più adatta per il proprio iPod nano.
2. Far scorrere con cura l'iPod nano nell'alloggiamento montato sopra il TuneBase FM. Se la batteria della vettura è accesa, l'iPod nano si accende.

Nota bene: la riproduzione si interromperà automaticamente ogni volta che l'alimentatore viene scollegato dalla presa accendisigari o si spegne il motore della vettura.

Nota bene: per non danneggiare l'iPod nano, sconnetterlo sempre dal TuneBase prima di scollegarlo dalla presa accendisigari.

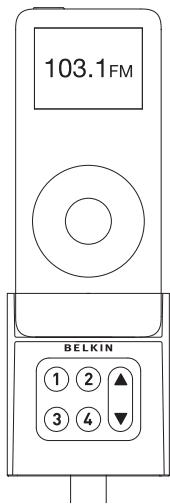

103.1FM BELKIN 1 2 ▲ 3 4 ▼

Il trasmettitore TuneBase FM si accende automaticamente quando l'iPod nano è collegato e l'automobile è in moto. Si spegne automaticamente quando si scollega l'iPod o quando il motore dell'automobile è spento.

1. Impostare l'impianto stereo dell'automobile su un canale con segnale debole. L'ideale è un canale che non trasmetta un programma radio o che lo faccia, ma in maniera debole.
2. Inserire l'iPod nano nel TuneBase FM. Il display retroilluminato dell'iPod si accenderà e visualizzerà la frequenza su cui si è sintonizzati.

3. Premere il pulsante “▲” o “▼” sul TuneBase FM per selezionare la frequenza di trasmissione scelta al punto 1. La frequenza sarà visualizzata sullo schermo dell’iPod. Il display dell’iPod nano visualizzerà la frequenza selezionata. Tenere premuto il pulsante per una sintonizzazione più rapida.

4. Dopo aver visualizzato la frequenza per cinque secondi, il display dell' iPod nano tornerà al menu principale. Questo succederà ogni volta che si cambiano le impostazioni del TuneBase FM. Tutte le impostazioni, tra cui la frequenza di trasmissione, la regolazione del volume e della modalità stereo/mono, vengono memorizzate in questo momento.

Nota bene: la riproduzione si interromperà momentaneamente ogni volta che si accederà o si uscirà dal menu di controllo del TuneBase FM. La riproduzione riprenderà subito.

1. Regolare il volume della radio FM in base alle proprie preferenze di ascolto.

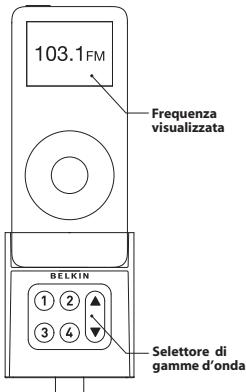

103.1FM Frequenza visualizzata BELKIN ① ② ③ ④ Selettore di gamme d'onda

1. Per memorizzare una frequenza, selezionare la frequenza desiderata servendosi dei pulsanti “▲” o “▼”.

Tenere premuto il pulsante che si preferisce (1, 2, 3 o 4) per alcuni secondi. Il TuneBase FM emetterà un segnale sonoro non appena la frequenza viene programmata*. Dopo aver rilasciato il pulsante, il display dell'iPod nano visualizzerà il numero del pulsante premuto insieme alla frequenza memorizzata in corrispondenza di quel tasto.

* Non rimuovere l'iPod nano dall'apposito alloggiamento fintanto che non verrà visualizzato il menu principale o le nuove impostazioni.
2. Per memorizzare una frequenza, premere per alcuni secondi su "1", "2", "3", o "4". In questo modo, sarà possibile sintonizzare il trasmettitore FM sulla frequenza memorizzata con quel pulsante.

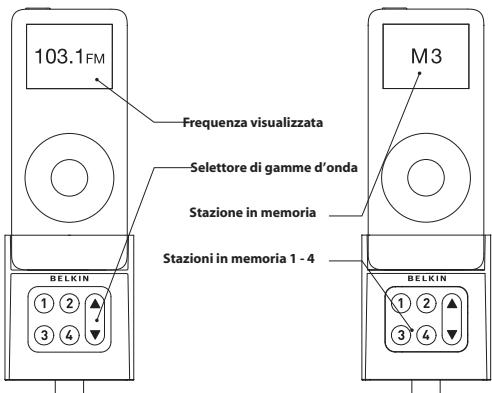

103.1FM Frequenza visualizzata Selettore di gamme d'onda Stazione in memoria Stazioni in memoria 1 - 4 M3 BELKIN ① ② ③ ④ BELKIN ① ② ③ ④

Memorizzazione delle frequenze

Sebbene le impostazioni predefinite siano ideali per la maggior parte delle situazioni, è possibile migliorare le prestazioni del TuneBase FM regolando il volume del segnale audio trasmesso. Il TuneBase FM vi consente di scegliere tra cinque livelli di volume. È inoltre possibile diminuire il volume in caso di un segnale disturbato.

Accedere al menu delle impostazioni del volume di trasmissione premendo i pulsanti "1" e "2" simultaneamente. Il TuneBase FM visualizzerà le impostazioni del volume sull'iPod nano raffigurandole come "VOL 1" (basso), "VOL 2", "VOL 3", (predefinito), "VOL 4", e "VOL 5" (alto).

È possibile regolare il livello del volume utilizzando le frecce su e giù. Per selezionare il volume, premere uno dei pulsanti di memorizzazione o attendere che il display dell' iPod nano visualizzi di nuovo il menu principale.

Selezione Stereo/Mono

La trasmissione musicale in stereo, in generale, offre la migliore qualità di ascolto. Tuttavia, è anche possibile ricevere segnali migliori impostando la trasmissione su mono. Il TuneBase FM è impostato sulla modalità sterero per default. È consigliabile cambiare da stereo a mono soltanto se lo stereo dell'auto non riceve un segnale chiaro dal TuneBase FM o se si desidera ascoltare una registrazione in mono, come un audio book.

Accedere al menu della trasmissione in stereo/mono premendo su "1" e "3" simultaneamente. Il TuneBase FM visualizzerà le impostazioni correnti, raffigurandole come "MONO" o "ST". È possibile cambiare la modalità premendo sulle frecce su e giù. Entrambe le frecce cambiano da una modalità all'altra. Le nuove impostazioni vengono attivate immediatamente.

Per selezionare la modalità, premere uno dei pulsanti di memorizzazione o attendere che il display dell'iPod nano visualizzi di nuovo il menu principale. livello di ascolto.

Problema - L'iPod non si ricarica.

Soluzione 1 - Accertarsi che il TuneBase FM sia ben collegato alla presa di alimentazione dell'automobile. La spia verde sull'adattatore per accendisigari dovrebbe essere sempre accesa.

Soluzione 2 - Accertarsi che l'iPod sia ben inserito nell'alloggiamento.

Soluzione 3 - Accertarsi che l'accendisigari sia alimentato. Alcune automobili sono progettate in modo tale da distribuire alimentazione solamente a motore acceso. Nel caso in cui nessuna delle soluzioni sopra riportate funzionasse, il fusibile del TuneBase FM potrebbe essere bruciato. Per cambiarlo, seguire le seguenti istruzioni:

NOTA BENE: NON SMONTARE LE PARTI ALL'INTERNO

DELL'AUTOMOBILE. Servirsi di un tavolo libero o di una superficie piana per smontare le parti, in modo tale che i pezzi non vadano persi. Il contatto sull'estremità anteriore dell'adattatore per l'accendisigari è caricato a molla. Usando delle pinze, togliere lentamente il dado sull'estremità anteriore in modo tale che la molla all'interno dell'adattatore per l'accendisigari non vada persa. Ora il fusibile dovrebbe essere facilmente raggiungibile. Acquistare un nuovo fusibile presso un ricambista qualsiasi.

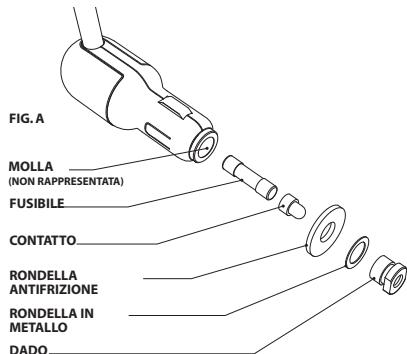

Vedere la Fig. A per la corretta sequenza del montaggio. Accertarsi di avvitare saldamente il dado con le pinze.

FIG. A MOLLA (NON RAPPRESENTATA) FUSIBILE CONTATO RONDELLA ANTIFRIZIONE RONDELLA IN METALLO DADO

Problema - Il segnale audio è disturbato.

Soluzione 1 - Diminuire il volume del TuneBase FM. Impostando il volume su "VOL 4" o "VOL 5", si aumentano le possibilità di distorsione audio, eccezione fatta per l'iPod nano.

Soluzione 2 - Verificare che l'equalizzatore dell'iPod nano sia impostato su "Off" o "Flat". Alcune impostazioni dell'equalizzatore causano l'interruzione del segnale audio.

Soluzione 3 - Sintonizzare lo stereo dell'auto e il TuneBase su un'altra frequenza.

Problema - L'audio è troppo tenue.

Soluzione 1 - Aumentare il volume di trasmissione. Se il segnale è distrubato, diminuire il volume. L'impostazione predefinita su "VOL 3" è quasi sempre la migliore.

Problema - Non riesco ad avere una ricezione chiara.

Soluzione 1 - Sintonizzare lo stereo dell'auto su un'altra frequenza.

Soluzione 2 - In certi casi, abbassando l'antenna dell'auto (presente su alcune vetture), è possibile migliorare la nitidezza del segnale del TuneBase FM.

Soluzione 3 - Impostare la trasmissione sulla modalità mono. Questo potrebbe migliorare la ricezione del segnale, ma l'audio sarà monoaurale invece che stereo.

Problema - La riproduzione dell'iPod si interrompe dopo che ho modificato le impostazioni del TuneBase FM.

Soluzione - Premere sul pulsante "Play/Pause" dell'iPod per riprodurre la musica.

Problema - Quando rimuovo l'iPod nano dall'apposito alloggiamento o spengo l'auto, la riproduzione non si interrompe automaticamente.

Soluzione - Se si rimuove l'iPod nano dall'apposito alloggiamento o lo si priva di corrente prima che siano passati 12 secondi dalla modifica delle impostazioni del TuneBase FM, l'iPod nano potrebbe non interrompersi automaticamente. Premere il pulsante "Play/Pause" per interrompere la riproduzione dell'iPod nano.

Problema - Quando si ritorna al menu principale dopo aver modificato le impostazioni del TuneBase FM, il display dell'iPod nano continua a visualizzare "OK to disconnect"

Soluzione - Rimuovere l'iPod dal TuneBase FM e ricollegarlo. Se non si desidera più utilizzare il TuneBase FM, rimuovere e risettare l'iPod nano premendo su "select" e "menu" per 10 secondi.

Problema – Il TuneBase FM non salva le mie impostazioni.

Soluzione - Accertarsi di non aver rimosso l'iPod dal suo alloggiamento o di non aver scollegato il TuneBase FM dall'alimentatore durante la modifica delle impostazioni. Le impostazioni vengono memorizzate quando il display dell'iPod nano visualizza nuovamente il menu principale.

Problema – Il TuneBase e l’iPod ostacolano l’accesso agli strumenti di controllo e di comando presenti sul cruscotto.

Soluzione - TuneBase FM è stato progettato per poter essere facilmente orientato in diverse posizioni. Usare il braccio snodabile e lo snodo sul retro della base di appoggio per allontanarlo dai comandi dell'automobile. Assicurarsi di posizionare il braccio snodabile il più perpendicolare possibile rispetto all'adattatore per accendisigari (Fig. B). (Fig. B).

Problema - Il TuneBase FM è fissato alla presa di alimentazione dell'auto ma continua a muoversi.

Soluzione - Controllare se la presa di alimentazione dell'auto si muove all'interno del proprio alloggiamento. Se così fosse, consultare il costruttore del veicolo.

Problema - La rondella antifrizione si trova fuori posizione e non riesco a inserire l'adattatore per accendisigari nella presa di alimentazione da auto.

Soluzione - Utilizzare un tavolo pulito o una superficie piana per smontare le parti. NON SMONTARE LE PARTI ALL'INTERNO DELL'AUTOMOBILE. Usare delle pinze per allentare leggermente il dado situato sull'estremità dell'adattatore. Non è necessario svitare completamente il dado. Muovere la rondella antifrizione in modo che sia centrata. Usare le pinze per avvitare saldamente il dado.

103.1PM Dial-up Fig. B

Problema - Ho scollegato il TuneBase FM dalla presa di alimentazione ma la rondella in gomma è rimasta nella presa.

Soluzione - Questo è raro, ma se succede: DISCONNETTERE LA BATTERIA DELL'AUTOMOBILE PRIMA DI RIMUOVERE LA RONDELLA! UN EVENTUALE TENTATIVO DI RIMUOVERE LA RONDELLA SENZA AVER PRIMA DISCONNESSO LA BATTERIA, POTREBBE CAUSARE DANNI FISICI A PERSONE E ALL'AUTOMOBILE.

Servirsi delle pinze per rimuovere la rondella antifrizione dalla presa di alimentazione. Quindi, inserirla nuovamente nell'adattatore per accendisigari e ricollegare la batterie della vettura.

Problema - Il TuneBase FM non si incastra bene nella presa dell'accendisigari.

Soluzione1 - Verificare di aver fissato saldamente l'adattatore per accendisigari del TuneBase FM alla presa di alimentazione. Testare la stabilità spingendolo sul lato prima della guida.

Soluzione 2 - In alcune auto, la presa di alimentazione è più grande dell'adattatore per accendisigari. In quel caso il TuneBase FM si muoverà quando si cercherà di inserirlo. In questo caso, posizionare l'anello di fissaggio in dotazione intorno all'adattatore del TuneBase FM e, quindi, inserire l'adattatore nella presa di alimentazione. Inserire l'anello di fissaggio nella presa di alimentazione fissando nella presa tutte le sporgenze.

Soluzione 3 - Alcune prese non sono adatte per tutte le 4 sporgenze dell'anello di fissaggio. Per fare in modo che l'adattatore per accendisigari si agganci in modo corretto alla presa di alimentazione dell'auto, l'anello può essere tagliato. Per fare ciò tagliare le sporgenze con le forbici. Tagliarne una alla volta e, dopo ciascun taglio, verificare l'adesione alla presa di alimentazione. Tagliare le sporgenze da un lato all'altro (Fig. C).

Fig. C. Dopo ciascun taglio verificare l'adesione alla presa di alimentazione!

Attenzione

Il TuneBase/TuneBase FM deve essere installato con cura e usando entrambe le mani. NON INSTALLARE IL PRODOTTO MENTRE SI STA GUIDANDO. Assicurarsi che il prodotto sia inserito saldamente nella presa accendisigari dell'automobile, prima di iniziare a guidare. Dopo l'installazione, assicurarsi che il TuneBase FM non si muova all'interno della presa accendisigari seguendo le istruzioni riportate nel manuale utente. NON CERCARE DI REGOLARE O STACCARE UN TUNEBASE FM O UN IPOD NANO CHE NON SIA STATO CORRETTAMENTE COLLEGATO, MENTRE SI STA GUIDANDO. Regolare il TuneBase FM in modo tale che il Tunebase FM e l'iPod nano non ostacolino l'accesso ai comandi dell'automobile.

NON INSERIRE ALCUN OGGETTO CHE NON SIA L'ADATTATORE PER ACCENDISIGARI NELLA PRESA DI ALIMENTAZIONE DELL'AUTOMOBILE, SENZA AVER PRIMA DISCONNESSO LA BATTERIA DELLA VETTURA. LA MANCATA OSSERVANZA A QUESTA AVVERTENZA DI SICUREZZA POTREBBE CAUSARE LESIONI PERSONALI O DANNI MATERIALI.

Belkin non si assume alcuna responsabilità per lesioni personali o danni materiali causati da una guida spericolata dovuta all'interazione con il TuneBase FM, l'iPod nano o la presa accendisigari dell'automobile.

Questo dispositivo è stato testato e dichiarato conforme alle indicazioni della Direttiva R&TTE. Questi limiti hanno lo scopo di offrire una protezione ragionevole dalle interferenze dannose in un'installazione domestica. Questo dispositivo genera, utilizza e può emettere energia in radiofrequenza e, se non installato ed utilizzato in conformità alle istruzioni, può causare interferenze dannose alla ricezione radiotelevisiva. Tuttavia, non esiste alcuna garanzia che in una particolare installazione non possano verificarsi interferenze. Qualora questo dispositivo causasse interferenze dannose per la ricezione delle trasmissioni radiotelevisile determinabili spegnendo o riaccendendo il dispositivo stesso, si suggerisce all'utente di cercare di rimediare all'interferenza ricorrendo ad uno o più dei seguenti provvedimenti:

• Modificando la direzione o la posizione dell'antenna ricevente.
• Aumentando la distanza tra il dispositivo ed il ricevitore.
• Collegando il dispositivo ad una presa di un circuito diversa da quella cui è collegato il ricevitore.
• Consultando il rivenditore o un tecnico radio/TV specializzato.

TuneBase/TuneBase FM è conforme alle normative EN 301 357, EN 301 489 -9 e CEPT REC 70-03 Allegato 13 come dispositivo di classe 2

Dispositivo di categoria 2 (€0673 Ⓙ)

A partire dal 3 marzo 2006 questo apparecchio potrà essere utilizzato in: Germania, Svizzera e Islanda. Si veda quanto stabilito dalla legislazione nazionale o dalla tabella di implementazione della Raccomandazione 70-03 in merito alla posizione attuale in http://www.ero.dk/

Oggetto della garanzia. Belkin Corporation garantisce all'acquirente di questo prodotto Belkin che tale prodotto è esente da difetti di progettazione, montaggio, materiale e lavorazione.

Qual è il periodo di copertura. Belkin Corporation garantisce il prodotto Belkin per tre anni.

Che cosa farà correggere eventuali problemi? Garanzia sul prodotto. Belkin provvederà a riparare o sostituire gratuitamente, a sua discrezione, qualsiasi prodotto che dovesse risultare difettoso (escluse le spese di trasporto).

Cosa non copre la garanzia? Tutte le garanzie di cui sopra saranno rese nulle qualora il prodotto Belkin non fosse fornito alla Belkin Corporation per essere sottoposto alle necessarie verifiche direto espressa richiesta di Belkin e a spese del cliente, oppure nel caso la Belkin Corporation dovesse stabilire che il prodotto non è stato correttamente installato o che sia stato in qualche modo alterato o manomesso. La Garanzia sul prodotto Belkin non copre danni da imputarsi a calamità naturali (tranne i fulmini), tra cui allagamenti o terremoti, da guerre, atti di vandalismo, furti, usura, erosione, assotigliamento, obsolescenza, abusi, danni dovuti ad interferenze di bassa tensione (tra cui parziali oscuramenti o abbassamenti di tensione), programmazione non autorizzata oppure modifiche di alterazioni all'apparecchiatura dell'impianto.

Come usufruire del servizio di garanzia. Per usufruire dell'assistenza per il proprio prodotto Belkin, è necessario:

1. Express Business Park, Shipton Way, Rushden, NN10 6GL, Regno Unito O chiamare il servizio di assistenza tecnica Belkin Europe: 00 800 223 55 460, entro 15 giorni dall'evento. È necessario sapere i seguenti dettagli:

a. il codice del prodotto Belkin.
b. Il luogo d'acquisto del prodotto.
c. La data di acquisto del prodotto
d. Una copia originale della fattura.

1. Il rappresentante del Servizio Clienti Belkin vi spiegherà come inviare la ricevuta e il prodotto Belkin e come procedere con il reclamo.

Belkin Corporation si riserva il diritto di riesaminare il prodotto Belkin danneggiato. Tutte le spese di spedizione per il prodotto Belkin restituito alla Belkin Corporation sono a carico dell'acquirente. Se Belkin determina, a sua discrezione, che inviare l'apparecchio danneggiato non è pratico, Belkin potrebbe decidere, a sua discrezione di farlo ispezionare e determinare il costo della riparazione. In caso ci fossero delle spese di spedizione per inviare e ricevere l'apparecchio dopo l'ispezione, queste saranno a carico dell'acquirente. Eventuali apparecchi danneggiati dovranno essere mantenuti disponibili per eventuali verifiche fino alla risoluzione della richiesta di indennizzo. Al raggiungimento dell'accordo, Belkin Corporation si riserva il diritto di essere surrogato da eventuali polizze assicurative dell'acquirente.

IN NESSUN CASO BELKIN CORPORATION POTRÀ ESSERE CONSIDERATA RESPONSABILE DI ALCUN DANNO DIRETTO, INDIRETTO, ACCIDENTALE, SPECIFICO O DANNI MULTIPLI TRA I QUALI, MA NON SOLO, EVENTUALI DANNI DI MANCATI AFFARI O MANCATO GUADAGNO DERIVATI DALLA VENDITA O UTILIZZO DELL'ADATTATORE DI CORRENTE BELKIN, ANCHE NEL CASO IN CUI BELKIN FOSSE STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI.

Questa garanzia consente di godere di diritti legali specifici e di eventuali altri diritti che possono variare di stato in stato. Alcune giurisdizioni non consentono l'esclusione o la limitazione delle garanzie implicite o della responsabilità per i danni accidentali, pertanto i limiti di esclusione di cui sopra potrebbero non fare al caso vostro.
