Tipo di prodotto	Frigorifero a libera installazione
Marca	SMEG
Modello	FAB10HRDIT2
Classe energetica	A+
Capacità totale	85 litri
Capacità frigo	85 litri
Sbrinamento	Manuale
Alimentazione	220-240 V / 50 Hz
Potenza assorbita	100 W
Rumorosità	42 dB(A)
Altezza	82 cm
Larghezza	50 cm
Profondità	60 cm
Peso	28 kg
Colore	Rosso
Funzioni principali	Termostato regolabile, ripiani in vetro, scomparto portaverdure, maniglia cromata
Manutenzione e pulizia	Pulire con acqua tiepida e detergente neutro; non usare prodotti abrasivi
Sicurezza	Porta reversibile, piedini regolabili
Pezzi di ricambio e riparabilità	Ricambi originali disponibili presso i centri autorizzati
Informazioni generali	Manuale d'uso in italiano incluso, 16 pagine

Domande frequenti - FAB10HRDIT2 SMEG

Come regolare la temperatura del frigorifero SMEG FAB10HRDIT2?

Utilizzare la manopola del termostato all'interno del frigorifero. I numeri più alti indicano temperature più basse. Si consiglia di impostare inizialmente su una posizione media, ad esempio 3, e regolare in base alle esigenze.

Come si sbrina il frigorifero?

Il modello FAB10HRDIT2 ha sbrinamento manuale: spegnere l'apparecchio e rimuovere il ghiaccio formatosi sulla parete posteriore con una spatola di plastica; non usare oggetti appuntiti. Pulire e asciugare prima di riaccendere.

Come pulire l'interno del frigorifero?

Svuotare il frigorifero e rimuovere i ripiani. Lavare le superfici con acqua tiepida e un detergente neutro, evitando prodotti abrasivi. Risciacquare e asciugare accuratamente.

Posso invertire il senso di apertura della porta?

Sì, molti modelli SMEG consentono di invertire la porta. Consultare il manuale utente per le istruzioni dettagliate, oppure contattare un tecnico autorizzato.

Quali sono le dimensioni e la capacità del modello FAB10HRDIT2?

Le dimensioni sono circa 82 x 50 x 60 cm (HxLxP) e la capacità totale è di circa 85 litri. Verificare i valori esatti nella scheda tecnica.

Quanto consuma il frigorifero?

Il modello appartiene alla classe energetica A+ e ha un consumo annuo stimato di circa 120 kWh. Verificare l'etichetta energetica per il dato preciso.

Cosa fare se il frigorifero non raffredda?

Controllare che il cavo di alimentazione sia inserito e che la spina funzioni; verificare che il termostato sia su una posizione adeguata e che la porta sia chiusa ermeticamente. Se il problema persiste, contattare un centro assistenza.

È adatto per piccoli spazi o campeggio?

Per le sue dimensioni compatte, è ideale per monolocali, uffici, camper o come secondo frigorifero. Non è progettato per uso professionale o esterno.

È disponibile il manuale utente in italiano?

Sì, il manuale utente è disponibile in italiano e copre l'uso, la pulizia e la risoluzione dei problemi. Può essere scaricato gratuitamente in formato PDF.

Dove posso trovare i pezzi di ricambio originali?

I pezzi di ricambio originali SMEG sono disponibili sul sito ufficiale o tramite rivenditori autorizzati. Fornire sempre il numero di modello per la corretta compatibilità.

MANUALE UTENTE FAB10HRDIT2 SMEG

Avvertenze generali di sicurezza 3

Per questo apparecchio 6

Scopo dell'apparecchio 7

Questo manuale d'uso 7

Responsabilità del produttore 7

Servizio assistenza 7

Targhetta di identificazione 7

Etichetta energetica 7

Smaltimento 8

Informazioni per gli enti di controllo 8

Per risparmiare energia 8

Come leggere il manuale d'uso 8

DESCRIZIONE 9

Descrizione generale 9

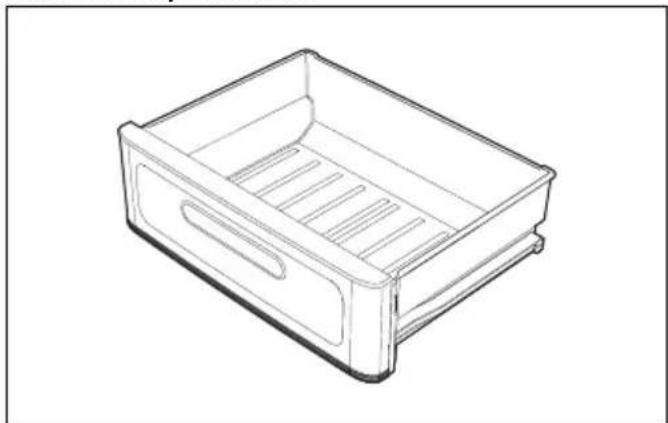

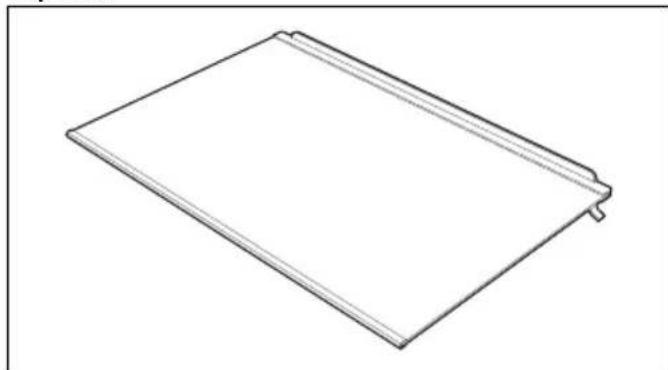

Accessori 9

USO 10

Operazioni preliminari 10

Primo utilizzo 10

Impostazione temperatura 11

Allarme porta aperta 11

Uso degli accessori 11

Ventilazione 12

Uso della cella frigorifera 12

Uso della cella congelatore 12

Rumori di funzionamento 13

Superficie anteriore calda 13

Spegnimento 13

Consigli per la conservazione 13

PULIZIA E MANUTENZIONE 14

Pulizia dell'apparecchio 14

Sbrinamento 14

Illuminazione interna 14

Cosa fare se... 14

INSTALLAZIONE 15

Collegamento elettrico 15

Posizionamento 16

Consigliamo di leggere attentamente questo manuale, che riporta tutte le indicazioni per mantenere inalterate le qualità estetiche e funzionali dell'apparecchio acquistato. Per ulteriori informazioni sul prodotto: www.smeg.com

AVVERTENZE

Avvertenze generali di sicurezza

Danni alle persone

- In accordo alle attuali normative, i bambini tra i 3 e gli 8 anni possono prelevare o caricare gli alimenti dall'apparecchio, ma si sconsiglia altamente di permettere ai bambini sotto agli 8 anni di effettuare queste operazioni e in generale di utilizzare l'apparecchio.

- Tenere lontani i bambini inferiori agli 8 anni, se non continuamente sorvegliati, e assicurarsi che non giochi

con l'apparecchio.

- Non tentare mai di spegnere una fiamma/incendio con acqua: spegnere l'apparecchio e coprire la fiamma con una coperta ignifuga.

- Non toccare gli elementi riscaldanti all'esterno dell'apparecchio.

- Le operazioni di pulizia e manutenzione, destinate ad essere effettuate dall'utilizzatore, non devono essere effettuate dai bambini senza sorveglianza.

• Non modificare l'apparecchio.

• Non inserire oggetti metallici

appuntiti (posate o utensili) nelle feritoie.

• Non toccare (specialmente con le mani bagnate) o mettere direttamente in bocca i cibi congelati.
• Non conservare sostanze infiammabili, esplosive o che evaporano.
• Non conservare sostanze esplosive, come bombolette spray con propellente infiammabile all'interno dell'apparecchio.
• Le bottiglie con alta percentuale di alcol devono essere ben chiuse e in posizione verticale.
• Le sostanze organiche, acide e gli oli eterei possono corrodere le superfici in plastica e le guarnizioni se a contatto per lungo tempo.
• Prima di effettuare la pulizia o la manutenzione, spegnere l'apparecchio e scollegarlo dalla rete elettrica.
  • Non tirare mai il cavo per staccare la spina.

Danni all'apparecchio

• Durante l'uso non appoggiare sull'apparecchio oggetti metallici appuntiti come coltelli, forchette cucchiai e coperchi.
• Sulle parti in vetro non utilizzare detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette

metalliche).

• Non sedersi sull'apparecchio.
- Non appoggiarsi o sedersi sulla porta o su eventuali cassetti aperti.
- Non fare leva sulla porta o sulla maniglia per spostare l'apparecchio.
- Non utilizzare getti di vapore per pulire l'apparecchio.
- Non utilizzare apparecchi elettrici (ad es. phon per i capelli...) o spray per lo sbrinamento che potrebbero deformare le parti in plastica.
- Non usare in nessun caso l'apparecchio per rinfrescare l'ambiente.
- Staccare sempre dalla rete elettrica l'apparecchio in caso di guasto, manutenzione o durante la pulizia.
• Non conservare nel congelatore liquidi in lattine o contenitori di vetro.
- Non utilizzare oggetti metallici appuntiti per rimuovere il ghiaccio in eccesso dalla cella congelatore.
• Non utilizzare adattatori per spine.
- ATTENZIONE: Non posizionare prese portatili multiple o alimentazioni di potenza portatili nella parte posteriore dell'elettrodomestico.
• Non appoggiare oggetti pesanti sulla sommità

dell'apparecchio.

- Non rimuovere ghiaccio o brina con oggetti taglienti per evitare danni alle pareti dell'apparecchio.

Installazione e manutenzione

• È obbligatorio il collegamento di terra secondo le modalità previste dalle norme di sicurezza dell'impianto elettrico.
• Posizionare l'apparecchio con l'aiuto di una seconda persona.
• Non usare la porta aperta come leva per posizionare l'apparecchio.
  • Non esercitare pressioni eccessive sulla porta aperta.
• L'apparecchio non deve essere posizionato vicino a fonti di calore Se questo non è possibile, è necessario utilizzare un adeguato pannello isolante.
• L'apparecchio non deve essere esposto all'irraggiamento solare.
• Non collocare l'apparecchio in ambienti esterni.
• Far eseguire l'installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.
• Far eseguire il collegamento elettrico a personale tecnico abilitato.
  • Per evitare qualsiasi pericolo,

se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvederà a sostituire il cavo, in modo da prevenire ogni rischio.

- Prima di ogni intervento sull'apparecchio (installazione, manutenzione, posizionamento o spostamento), munirsi sempre di dispositivi di protezione individuale.

- Prima di ogni intervento sull'apparecchio, disattivare l'alimentazione elettrica generale.

- Questo apparecchio può essere utilizzato fino ad un altezza massima di 4000 metri sopra il livello del mare.

- Se installato vicino ad un altro frigorifero o un freezer, mantenere una distanza minima di 2 cm.

- Non tentare mai di riparare l'apparecchio da soli o senza l'intervento di un tecnico qualificato.

- Non installare/utilizzare l'apparecchio all'aperto.

- ATTENZIONE: Durante il posizionamento dell'elettrodomestico, accertarsi che il cavo di alimentazione non sia impigliato o danneggiato.

- Per evitare instabilità dell'apparecchio, installarlo e

fissarlo correttamente come da istruzioni contenute in questo manuale.

Per questo apparecchio

• L'apparecchio può essere utilizzato da bambini di età non inferiore agli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e dalla comprensione dei pericoli ad esso inerenti.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
  • Non appoggiarsi o sedersi sulla porta aperta.
• Controllare che non rimangano incastrati oggetti nelle porte.
• L'apparecchio contiene una piccola quantità di isobutano (R600a), prestare attenzione durante il trasporto, montaggio o pulizia di non danneggiare il circuito di refrigerazione.
• Mantenere libere da ostruzioni le aperture di ventilazione nello spazio circostante l'apparecchio o nella nicchia di incasso.
  • Non utilizzare dispositivi meccanici, elettrici, chimici

diversi da quelli raccomandati dal produttore per accelerare il processo di sbrinamento.

• Non danneggiare il circuito di refrigerazione, (nel caso possa essere accessibile).
• Non utilizzare apparecchi elettrici all'interno degli scomparti per la conservazione dei cibi, se questi non sono del tipo raccomandato dal costruttore.
• In caso di danneggiamento del circuito di refrigerazione evitare l'utilizzo di fiamme libere ed aerare opportunamente il locale.
• Non utilizzare l'apparecchio o parti di esso diversamente da quanto indicato nel presente manuale.
• Attenzione: Rischio di incendio / materiali infiammabili.

• L'apertura della porta per lunghi periodi può causare un notevole aumento della temperatura negli scomparti dell'apparecchio.
• Pulire regolarmente le superfici che possono venire a contatto con cibo e sistemi di drenaggio accessibili.
• Conservare la carne cruda e il pesce in contenitori adatti in

frigorifero, in modo che non venga in contatto con altri alimenti o ci goccioli sopra.

- Se l'apparecchio viene lasciato vuoto per lunghi periodi, spegnerlo, scongelarlo, pulirlo, asciugarlo e lasciare la porta aperta per evitare lo sviluppo di muffa al suo interno.

Scopo dell'apparecchio

Il presente apparecchio è concepito per essere utilizzato in applicazioni domestiche e simili quali:

• La zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi;
• le fattorie e dai clienti negli alberghi, motel e in altri ambienti di tipo residenziale;
• i bed and breakfast;
• i servizi catering e applicazioni simili non per la vendita al dettaglio.
• L'apparecchio non è destinato all'uso professionale e commerciale.
• Questo apparecchio è destinato alla refrigerazione e conservazione di alimenti freschi e surgelati in ambiente domestico. Ogni altro uso è improprio.
• L'apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di comando a distanza.

Questo manuale d'uso

• Questo manuale d'uso costituisce parte integrante dell'apparecchio e deve essere conservato integro e a portata di mano dell'utente per tutto il ciclo di vita dell'apparecchio.
• Prima di usare l'apparecchio leggere attentamente questo manuale d'uso.

Responsabilità del produttore

Il costruttore declina ogni responsabilità per danni subiti da persone e cose causati da:

• uso dell'apparecchio diverso da quello previsto;
• inosservanza delle prescrizioni del manuale d'uso;
• manomissione anche di una singola parte dell'apparecchio;
  • utilizzo di ricambi non originali.

Servizio assistenza

• In caso di guasto dell'apparecchio contattare il servizio di assistenza tecnica e far eseguire la riparazione solamente a personale qualificato.
  • assicurarsi di disporre del modello e del numero di serie disponibili sulla targhetta di identificazione.
• Utilizzare solamente ricambi originali.
• Non tentare mai di riparare l'apparecchio da soli o senza l'intervento di un tecnico qualificato: oltre a conseguenze sulla sicurezza, potrebbe annullare la garanzia.
• I ricambi originali rimangono disponibili per 10 anni dopo l'ultima produzione del modello.
• I seguenti ricambi sono disponibili solamente per i tecnici autorizzati alle riparazioni: schede elettroniche, termostati, sensori di temperatura, cerniere, lampade, maniglie delle porte.

Targhetta di identificazione

La targhetta di identificazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identificazione non deve mai essere rimossa.

Etichetta energetica

Per essere informati sulle prestazioni del vostro apparecchio tramite il database EPREL dell'UE visitare il seguente indirizzo web ed inserire il nome del modello (reperibile sulla targhetta di identificazione):

https://eprel.ec.europa.eu

Sull'etichetta energetica è presente un codice QR che permette di accedere rapidamente all'indirizzo web. Utilizzare un dispositivo munito di un apposito programma di lettura. L'etichetta energetica deve essere conservata insieme a tutti i documenti forniti con l'apparecchio.

Smaltimento

Questo apparecchio, conforme alla direttiva europea WEEE (2012/19/UE), deve essere smaltito separatamente dagli altri rifiuti al termine del suo ciclo di vita.

Questo apparecchio non contiene sostanze in quantità tali da essere ritenute pericolose per la salute e l'ambiente, in conformità alle attuali direttive europee.

Tensione elettrica Pericolo di folgorazione

• Disattivare l'alimentazione elettrica generale.
• Staccare il cavo di alimentazione elettrica dall'impianto elettrico.

Per smaltire l'apparecchio:

• Tagliare il cavo di alimentazione elettrica e rimuoverlo.
• Conferire l'apparecchio agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici, oppure riconsegnare l'apparecchio al rivenditore al momento dell'acquisto di una apparecchiatura equivalente, in ragione di uno ad uno.

Si precisa che per l'imballaggio dell'apparecchio vengono utilizzati materiali non inquinanti e riciclabili.

- Conferire i materiali dell'imballaggio agli idonei centri di raccolta differenziata.

Imballi di plastica Pericolo di soffocamento

• Non lasciare incustodito l'imballaggio o parti di esso.
• Non permettere che bambini giochino con i sacchetti di plastica dell'imballaggio.

Informazioni per gli enti di controllo

- Per le verifiche EcoDesign, l'installazione e la preparazione dell'apparecchio devono essere conformi alla normativa EN 62552.

• I requisiti di ventilazione, dimensioni e spazio minimo dalla parete posteriore sono indicati nel capitolo "Installazione" del presente manuale.
• Contattare il costruttore per ulteriori informazioni.

Per risparmiare energia

- L'uso adeguato dell'apparecchio, l'imballo corretto degli alimenti, la temperatura costante e l'igiene degli alimenti influisce sulla qualità di conservazione.

- Ridurre il tempo e il numero di aperture delle porte per evitare un eccessivo riscaldamento delle celle.

- Pulire periodicamente il condensatore (se accessibile) sulla parte posteriore dell'apparecchio per evitare perdite di efficienza della macchina.

- Scongelare i surgelati nella cella frigorifera per recuperare in essa il freddo accumulato dagli alimenti congelati.

Come leggere il manuale d'uso

Questo manuale d'uso utilizza le seguenti convenzioni di lettura:

Avvertenza/Attenzione

Informazione/Suggerimento

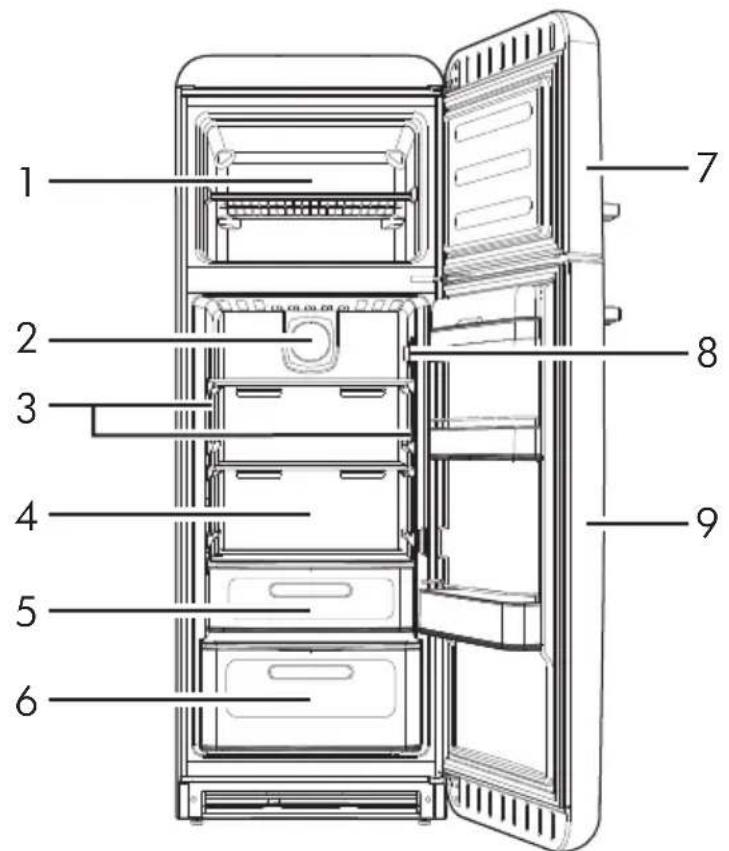

Descrizione generale

1 Cella congelatore

Utile per la conservazione di alimenti surgelati, per il congelamento degli alimenti freschi e per la produzione di cubetti di ghiaccio.

2 Ventola

Utile per la distribuzione della temperatura e per diminuire la condensa sulle superfici di appoggio.

3 Illuminazione interna

L'illuminazione interna dell'apparecchio entra in funzione con l'apertura della porta.

4 Cella frigorifero

Utile per la conservazione di alimenti freschi.

5 Cassetto superfreddo

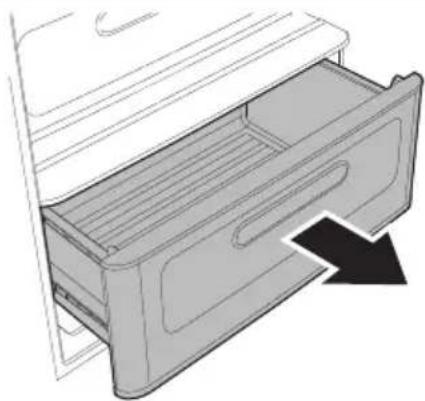

6 Cassetto frutta e verdura

7 Porta congelatore

8 Termostato

Utile per selezionare la temperatura all'interno della cella frigorifera e della cella congelatore.

9 Porta frigorifero

Accessori

Su alcuni modelli non tutti gli accessori sono presenti.

Gli accessori che possono venire a contatto con gli alimenti, sono costruiti con materiali conformi a quanto prescritto dalle leggi in vigore.

Gli accessori originali in dotazione o opzionali possono essere richiesti presso i centri assistenza autorizzati. Utilizzare solo accessori originali del costruttore.

Ripiani

Utili per ottimizzare lo spazio e riporre gli alimenti all'interno della cella frigorifera.

Cassetto frutta e verdura

Utile per la conservazione di frutta e verdura, assicura il costante grado di umidità al suo interno.

Cassetto superfreddo

Utile per conservare più a lungo la freschezza e il sapore di alimenti delicati quali carne, pesce e alimenti leggermente congelati, dato che la temperatura è mantenuta costantemente tra i - 2°C e i +3°C.

Non riporre nel cassetto superfreddo alimenti da congelare o vassoi per produrre ghiaccio.

Balconcini e contenitori della porta

Utili per riporvi alimenti imballati in piccoli pacchetti. Il contenitore nella parte bassa della porta è utile per il posizionamento di bottiglie.

USO

Operazioni preliminari

Vedi Avvertenze generali di sicurezza.

• Rimuovere eventuali pellicole protettive all'esterno o all'interno dell'apparecchio e dagli accessori.
• Rimuovere eventuali etichette (ad eccezione della targhetta con i dati tecnici) da accessori e dai ripiani.
• Rimuovere e lavare tutti gli accessori dall'apparecchio (vedi capitolo "PULIZIA E

MANUTENZIONE").

Primo utilizzo

Dopo l'installazione o un eventuale riposizionamento dell'apparecchio, attendere almeno due ore prima di metterlo in funzione.

Assicurarsi che l'apparecchio sia connesso alla presa elettrica.

Impostazione temperatura

Ruotare la manopola termostato dalla posizione ● (minimo) a 5 massimo) a seconda della temperatura desiderata.

Con l'incremento delle posizioni da ● a 5 temperatura all'interno diminuisce.

Allarme porta aperta

Quando la porta dell'apparecchio rimane aperta a lungo, un segnale sonoro e visivo (luci interne lampeggianti) avviserà l'utente di richiudere la porta.

Uso degli accessori

Ripiani

Possono essere posizionati a diverse altezze a seconda delle esigenze tramite le apposite guide. Ogni ripiano ha una protezione contro l'uscita accidentale. Per estrarli completamente, sollevarli nella parte posteriore (1) e toglierli (2).

Gli alimenti facilmente degradabili devono essere posizionati sulla parte posteriore dei ripiani dove la temperatura è più bassa.

Balconcini e contenitori della porta

Utili per la conservazione di uova, burro, latticini, tubetti, conserve e altri piccoli pacchetti. Nella parte bassa della porta è presente un contenitore per le bottiglie. Evitare di posizionare nel contenitore inferiore bottiglie

troppo pesanti e di lasciarle cadere sul fondo al momento del posizionamento.

Cassetto frutta e verdura

È posizionato nella parte bassa della cella frigorifera in cui è previsto un apposito ripiano in vetro per la copertura degli alimenti freschi, che necessitano di condizioni di umidità costante per la corretta conservazione.

La conservazione di verdure con elevato contenuto di acqua può provocare la formazione di condensa sul ripiano in vetro. Questo naturale fenomeno non pregiudica il corretto funzionamento dell'apparecchio.

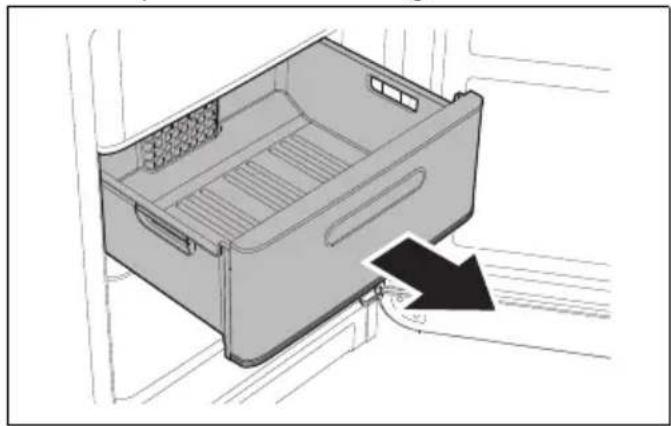

Cassetti del congelatore

Utili per riporre i diversi alimenti che devono essere congelati e gli alimenti surgelati. Per estrarli dalla loro sede, tirarli verso di se e

alzare la parte anteriore di ogni cassetto.

Prima di inserire le vivande nell'apparecchio è consigliabile sigillarle bene.

L'aria che circola forzatamente all'interno dell'apparecchio è priva di umidità e asciuga rapidamente i cibi inseriti.

Il sistema di ventilazione interna, permette di raffreddare i cibi più rapidamente e mantiene una refrigerazione omogenea all'interno dell'apparecchio.

Uso della cella frigorifera

Sistemazione degli alimenti

Disporre gli alimenti sui vari ripiani avendo cura di confezionarli e coprirli ermeticamente. Tale accorgimento consente di:

• conservare l'aroma, l'umidità e la freschezza dei cibi;
• evitare che si possano verificare contaminazioni di odori e gusto fra gli alimenti;
• evitare un eccessivo accumulo di umidità all'interno dello scomparto, dovuto alla normale traspirazione dei cibi (in particolare di frutta e verdura fresca), che in determinate condizioni di funzionamento (aumento della temperatura e umidità dell'ambiente, aumento della frequenza d'apertura porta), potrebbero creare formazione di condensa sui ripiani.

Far raffreddare sempre a temperatura ambiente alimenti e bevande calde prima di introdurle all'interno dell'apparecchio.

Tabella dei tempi di conservazione

Alimenti Tempo
Uova, carne affumicata, cibi marinati, formaggio	max 10 giorni
Verdure con radici max 8 giorni
Burro max 7 giorni
Pasticcini, frutta, alimenti pronti, carne fresca	max 2 giorni
Pesce, carne macinata, frutti di mare	max 1 giorno

Uso della cella congelatore

Per una corretta conservazione e congelamento degli alimenti:

• confezionare frutta e verdura in porzioni al massimo di 1 kg; carne e pesce in porzioni al massimo di 2 kg.
• confezioni ridotte congelano rapidamente con migliore conservazione delle proprietà nutritive anche dopo lo scongelamento/preparazione.
• confezionare gli alimenti in confezioni ermetiche e rimuovere il più possibile l'aria presente all'interno.
  • Non utilizzare sacchetti di carta o sacchetti per la spesa, utilizzare sempre gli appositi sacchetti/contenitori per il congelamento.

Far raffreddare sempre a temperatura ambiente alimenti e bevande calde prima di introdurle all'interno dell'apparecchio.

Tabella dei tempi di conservazione degli alimenti congelati

Alimenti Tempo
Frutta, manzo max 10-12 mesi
Verdura, vitello, pollame max 8-10 mesi
Selvaggina max 6-8 mesi
Maiale max 4-6 mesi
Carne macinata max 4 mesi
Pane, dolci, cibi cotti, pesce grasso	max 3 mesi
Interiora max 2 mesi
Salsicce, pesce magro max 1 mese

Alimenti scongelati

Gli alimenti scongelati devono essere consumati il più presto possibile. Il freddo conserva, ma

non distrugge i microorganismi che si attivano dopo lo scongelamento e danneggiano gli alimenti.

Lo scongelamento parziale abbassa il valore nutritivo degli alimenti, soprattutto della frutta e della verdura e degli alimenti già pronti.

Rumori di funzionamento

Il raffreddamento della cella frigorifero e della cella congelatore avviene tramite un sistema a compressione. Per mantenere la temperatura selezionata all'interno delle celle, il compressore entra in funzione e a seconda del raffreddamento richiesto, se necessario, può funzionare in continuo. Quando il compressore entra in funzione si genera un ronzio che tende a diminuire di intensità dopo qualche minuto. Altro rumore legato al normale funzionamento dell'apparecchio è un gorgoglio dovuto al passaggio del refrigerante all'interno dei tubi del circuito. Tale rumore è normale e non è segnale di cattivo funzionamento della macchina. Qualora risultasse troppo forte è possibile che l'origine sia dovuta anche ad altre cause. Occorre quindi verificare che:

• il frigorifero sia livellato correttamente sul pavimento e durante il funzionamento del compressore non vibri: procedere ad una corretta regolazione dei piedini in dotazione;
• I cassetti, i ripiani e le vaschette sulla porta siano sistemati in modo corretto e nelle apposite sedi: provvedere al corretto inserimento;
• Bottiglie e contenitori sui vari ripiani siano sistemati in modo stabile e non siano a contatto tra loro: la vibrazione dovuta al funzionamento del compressore potrebbe generare una certa rumorosità;
• Non mettere a contatto il frigorifero con mobili o altri elettrodomestici.

Superficie anteriore calda

All'interno del cabinet è previsto un sistema di riscaldamento della superficie anteriore che permette di limitare la formazione di condensa nella zona di chiusura della guarnizione della porta.

Spegnimento

Qualora dovesse rimanere inutilizzato per lungo tempo si consiglia di spegnere l'apparecchio.

1. Staccare la spina dalla presa elettrica.

2. Procedere allo svuotamento delle celle.

3. Dopo lo sbrinamento asciugare con un panno morbido l'umidità residua accumulata.

Lasciare le porte socchiuse per evitare che umidità e aria stagnante generino cattivi odori.

Consigli per la conservazione

Consigli generali

• Controllare sempre la data di scadenza degli alimenti riportata sulla confezione.
• Gli alimenti devono essere conservati in recipienti chiusi o imballati adeguatamente e non devono emanare o assorbire odori e umidità.
• Se ci si assenta per lungo tempo, rimuovere dall'apparecchio gli alimenti facilmente degradabili.

Porta cella frigorifera

• Nella parte superiore e centrale conservare uova, burro, formaggio...
• Nella parte inferiore conservare bevande, lattine, bottiglie...

Cella frigorifera

• Nella parte superiore conservare alimenti conservati, vino, biscotti...
• Nella parte centrale conservare latticini, alimenti già pronti, pasticceria, succhi di frutta, birra...
• Nella parte inferiore conservare carne, salumi...
• Nel cassetto per frutta e verdura conservare frutta fresca, frutta tropicale verdura, carote, patate, cipolla...

Cella congelatore

• Sull'imballo devono essere segnati i dati sul tipo di alimento, la quantità e la data di congelamento.
• Utilizzare confezioni piccole e se possibile già fredde.
• La quantità di alimenti freschi che possono essere congelati contemporaneamente è descritta sulla targhetta caratteristica posizionata nella cella frigorifera.
• Utilizzare appositi sacchetti per il congelamento, fogli di alluminio, pellicole in polietilene per uso alimentare e contenitori per congelare.
  • Non utilizzare sacchetti di carta, in cellophan non per uso alimentare, sacchetti

per la spesa o per il congelamento già utilizzati.

- Evitare che alimenti già congelati vengano a contatto con alimenti freschi da

congelare.

- Conservare verdura confezionata, ghiaccio, gelati...

PULIZIA E MANUTENZIONE

Pulizia dell'apparecchio

Vedi Avvertenze generali di sicurezza.

Una particolare protezione antibatterica nello strato superiore delle pareti dell'apparecchio impedisce la riproduzione di batteri e ne conserva la pulizia. Tuttavia, per una buona conservazione delle superfici occorre pulirle regolarmente.

Pulizia della parte esterna

• L'apparecchio deve essere pulito con acqua o con detersivo liquido a base di alcol (ad es. detersivo per i vetri...).
• Evitare detersivi e spugne aggressive per non danneggiare le superfici.
• Con una spazzola morbida, rimuovere la polvere e i depositi di fumo dal condensatore sul retro dell'apparecchio.
• Pulire la vaschetta posta sopra il compressore.

Pulizia della parte interna

• Pulire l'interno dell'apparecchio con detersivo liquido diluito e con acqua tiepida con l'aggiunta di un po' di aceto.
• I balconcini e i contenitori delle porte possono essere estratti: picchiettare con il pugno dal basso verso l'alto, prima da un lato e poi dall'altro nella zona di inserimento.
• Eliminare gli eventuali strati di ghiaccio che superino i 3-5 mm di spessore. Non utilizzare oggetti appuntiti o soluzioni spray.

Sbrinamento

La presenza periodica di brina all'interno della cella congelatore è normale.

Non utilizzare apparecchi elettrici (ad es. phon per i capelli...) o spray per lo sbrinamento che potrebbero deformare le parti in plastica.

Sbrinamento della cella frigorifera

La cella frigorifera o congelatore non ha bisogno di essere sbrinata in quanto il ghiaccio formatosi sulla piastra refrigerante si scioglie automaticamente durante l'arresto del compressore. Il processo di sbrinamento è automatico.

L'acqua di sbrinamento viene convogliata direttamente nell'apposita vaschetta sulla parte posteriore dell'apparecchio, il quale attraverso il calore generato dal compressore, la fa evaporare.

Illuminazione interna

Il sistema di illuminazione interna se danneggiato dev'essere riparato solamente dal Servizio Assistenza Tecnica.

Cosa fare se...

L'apparecchio non funziona:

• Controllare che l'apparecchio sia collegato e che l'interruttore generale sia inserito.
  Il compressore entra in funzione con troppa frequenza o ininterrottamente:

• La temperatura dell'ambiente esterno è troppo alta.

• L'apertura della porta è troppo frequente o troppo prolungata.
• La porta non chiude ermeticamente.
• È presente una quantità eccessiva di cibi freschi.
• Verificare che circoli abbastanza aria vicino al sensore posto nella parte destra della cella frigorifera.
• Verificare che la parte posteriore del

frigorifero sia sufficientemente arieggiata e che il condensatore non sia eccessivamente sporco.

All'interno della cella frigorifera è presente una eccessiva formazione di ghiaccio o di condensa:

• L'apertura della porta è troppo frequente o troppo prolungata.
• Sono stati introdotti alimenti caldi all'interno della cella frigorifera.
• Gli alimenti o i contenitori sono a contatto con la parete posteriore.
• La guarnizione della porta è sporca o danneggiata. Procedere alla sua pulizia o alla sua sostituzione.

Il raffreddamento della cella frigorifera è insufficiente:

• Il termostato di regolazione è impostato su una temperatura troppo alta.
• L'apertura della porta è troppo frequente o troppo prolungata.
• La porta non chiude ermeticamente.
• La temperatura dell'ambiente esterno è troppo alta.

La temperatura all'interno della cella frigorifera è troppo fredda e congela gli alimenti:

• Il termostato di regolazione è impostato su una temperatura troppo bassa.
• .Alimenti non coperti con gli appositi contenitori o sacchetti.
• Frutta e verdura potrebbero essere eccessivamente bagnati.
• Alimenti appoggiati contro la parete posteriore della cella frigorifera.

La temperatura all'interno della cella congelatore non permette un corretto congelamento degli alimenti:

• Il termostato di regolazione è impostato su una temperatura troppo alta.
• L'apertura della porta è troppo frequente o troppo prolungata.
• La porta non chiude ermeticamente.
• La guarnizione della porta è sporca o danneggiata. Procedere alla sua pulizia o alla sua sostituzione.
• È presente una elevata quantità di zuccheri nell'alimento da congelare.

All'interno della cella congelatore è presente una eccessiva formazione di ghiaccio:

• Il termostato di regolazione è impostato su una temperatura troppo bassa.
• La temperatura dell'ambiente esterno è troppo alta.
• L'apertura della porta è troppo frequente o troppo prolungata.
• La porta non chiude ermeticamente.
• La guarnizione della porta è sporca o danneggiata. Procedere alla sua pulizia o alla sua sostituzione.
• Sono stati introdotti alimenti caldi all'interno della cella congelatore.

Si presentano difficoltà di apertura delle porte subito dopo la loro chiusura:

- Se si cerca di riaprire una porta subito dopo la chiusura della stessa (in particolare nel caso della porta congelatore), occorre esercitare molta forza. Tale fenomeno è dovuto alla depressione creata dal raffreddamento dell'aria calda entrata nella cella.

Le porte sono disallineate:

• Verificare il corretto livellamento dell'apparecchio.
• Intervenire sui piedini per migliorare il livellamento.

INSTALLAZIONE

Collegamento elettrico

Vedi Avvertenze generali di sicurezza.

Informazioni generali

- Controllare che le caratteristiche della rete elettrica siano adatte ai dati riportati sulla targhetta. La targhetta di identificazione, con i dati tecnici, il numero di matricola e la marcatura è visibilmente posizionata

nell'apparecchio. La targhetta non deve mai essere rimossa.

• Controllare che spina e presa siano dello stesso tipo.
• Evitare l'utilizzo di riduzioni, adattatori o derivatori in quanto potrebbero provocare riscaldamenti o bruciature.
• La spina deve essere sempre accessibile ad apparecchio installato.
• Prima di accendere l'apparecchio per la prima volta, lasciarlo in posizione verticale

per almeno 2 ore.

- In caso di necessità di sostituzione del cavo di alimentazione, l'operazione deve essere eseguita solamente da un tecnico autorizzato del Servizio Assistenza Tecnica.

Posizionamento

Vedi Avvertenze generali di sicurezza.

Scelta del luogo

L'apparecchio deve essere collocato in ambiente asciutto e con un sufficiente ricambio d'aria. A seconda della classe climatica di appartenenza (indicata nella targhetta caratteristica applicata all'interno della cella frigorifera) l'apparecchio può essere utilizzato in diverse condizioni di temperatura.

• Posizionare l'apparecchio ad una distanza di 3 cm da cucine elettriche o a gas e almeno 30 cm da sistemi di riscaldamento a combustione o radiatori.
• L'apparecchio non deve essere posizionato vicino a fonti di calore Se questo non è possibile, è necessario utilizzare un adeguato pannello isolante.
• Se installato sotto un pensile, mantenere la distanza di almeno 5 cm. da questo.
• Assicurarsi di collocare l'apparecchio dove vi sia spazio sufficiente per l'apertura della porta e per l'eventuale rimozione dei ripiani e cassetti interni.

Classe Temperatura ambiente

SN (Subnormale) da + 10°C a + 32°C

N (Normale) da + 16°C a + 32°C

ST (Subtropicale) da + 18°C a + 38°C

T (Tropicale) da + 18°C a + 43°C

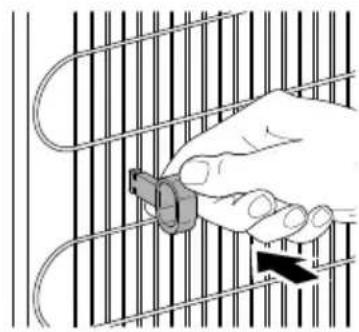

Distanziali

Per assicurare un corretto raffreddamento del condensatore l'apparecchio non deve essere posizionato troppo vicino al muro. Per evitare ciò, il prodotto è corredato di due distanziatori in plastica, che devono essere posizionati sulla parte posteriore dell'apparecchio.

Posizionare l'apparecchio su un fondo stabile e livellato.

Due ruotine sono collocate nella parte posteriore dell'apparecchio per consentire una movimentazione più agevole e quindi un corretto posizionamento.

Tuttavia si consiglia di fare molta attenzione durante lo spostamento, affinché lo scorrimento non danneggi il pavimento (ad esempio se il frigorifero risulta posizionato su parquet).

Per compensare le irregolarità della pavimentazione, l'apparecchio è dotato di due

piedini regolabili nella parte anteriore.

Agire sui piedini per livellare orizzontalmente l'apparecchio.

Per agevolare una corretta chiusura della porta inclinare leggermente l'apparecchio verso la parte posteriore.

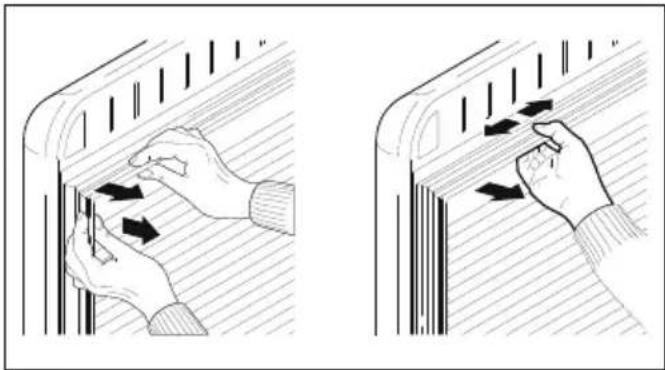

Una corretta installazione deve consentire alla porta di chiudersi correttamente. Verificare che le guarnizioni porta chiudano ermeticamente soprattutto negli angoli.

Pressione sulla guarnizione Rischio di danni all'apparecchio

• Non esercitare forza, non lacerare o distaccare la guarnizione dalla porta.

Dopo qualche giorno dall'installazione verificare che il livellamento iniziale sia ancora corretto. Controllare che ad apparecchio funzionante e caricato con alimenti, risulti ancora stabile e che le guarnizioni porta chiudano ermeticamente. Se necessario effettuare un nuovo livellamento e modellare nuovamente le guarnizioni.

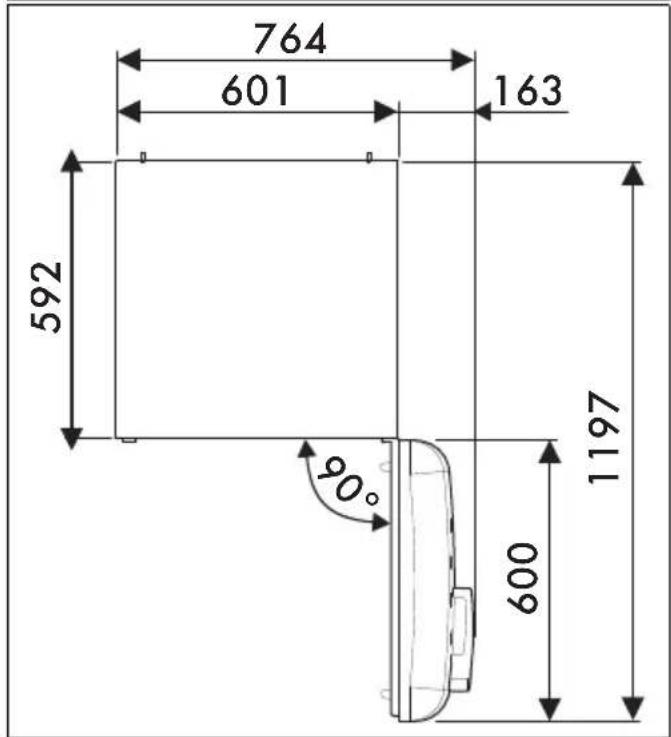

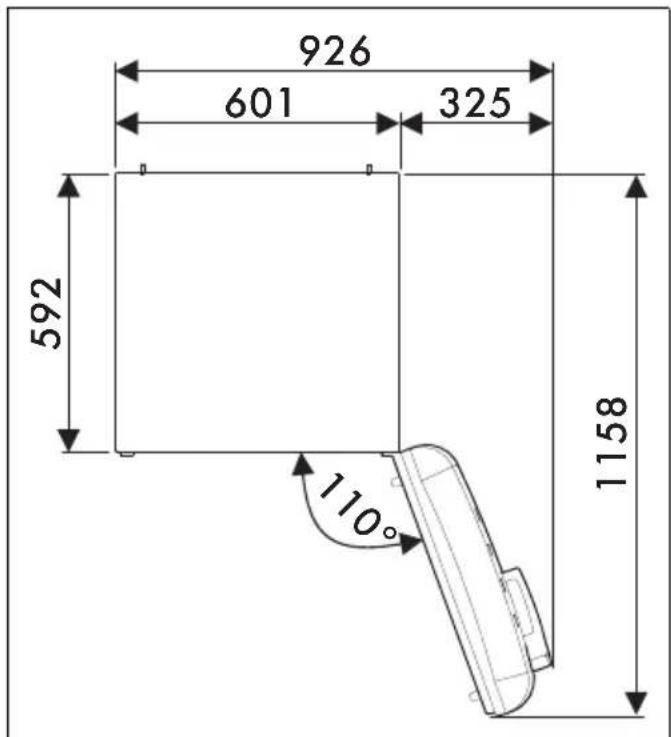

Ingombri dell'apparecchio (mm)
