Tipo di prodotto	Frigorifero combinato da incasso
Marca	Miele
Modello	K 37442 IDF
Classe di efficienza energetica	A++
Capacità frigorifero	206 litri
Capacità congelatore	86 litri
Capacità totale netta	292 litri
Dimensioni (L x P x A)	54,1 x 54,8 x 177,5 cm
Peso netto	58 kg
Alimentazione elettrica	220-240 V, 50 Hz
Consumo energetico annuo	172 kWh/anno
Livello di rumorosità	35 dB
Classe climatica	SN-T (dal sub-tropicale al temperato)
Sistema di raffreddamento	DynamikAir con ventilazione
Tecnologia NoFrost	Sì, assenza di formazioni di ghiaccio
Sbrinamento	Automatico nel frigorifero, NoFrost nel congelatore
Display integrato	Sì, display digitale orizzontale
Funzioni speciali	SuperCool, SuperFreeze, Allarme porta aperta
Illuminazione interna	LED con luce naturale
Ripiani regolabili	Sì, in vetro di sicurezza
Balconcini interni	Sì, con battente in metallo
Allarme acustico e visivo	Sì, per temperatura e porta
Sicurezza bambini	Sì, funzione di blocco tastiera
Piedini regolabili	Sì, per un'installazione perfetta
Manutenzione e pulizia	Superfici lisce, pulizia con panno umido
Pezzi di ricambio originali	Disponibili per 15 anni

Domande frequenti - K 37442 IDF MIELE

Quali sono le dimensioni del Miele K 37442 IDF?

Le dimensioni del dispositivo sono 54,1 cm di larghezza, 54,8 cm di profondità e 177,5 cm di altezza, ideale per nicchie standard.

Come si regola la temperatura del frigorifero?

Utilizzare i tasti freccia sul display per impostare la temperatura desiderata. In genere si consiglia 4°C per il vano frigorifero e -18°C per il congelatore.

Il frigorifero Miele K 37442 IDF ha la tecnologia NoFrost?

Sì, il congelatore è dotato di tecnologia NoFrost che evita la formazione di ghiaccio e riduce la necessità di sbrinamento manuale.

Come si attiva la funzione SuperCool?

Premere il pulsante SuperCool (solitamente indicato con un fiocco di neve) per raffreddare rapidamente gli alimenti appena introdotti. La funzione si spegne automaticamente.

È possibile invertire il senso di apertura della porta?

Sì, il senso di apertura può essere invertito. Seguire le istruzioni nel manuale o contattare il servizio assistenza per un montaggio corretto.

Come si pulisce l'interno del frigorifero?

Utilizzare un panno morbido inumidito con acqua tiepida e un detergente neutro. Evitare l'acqua nel display e non usare prodotti abrasivi.

Cosa significano i codici di errore visualizzati?

Il codice segnala un'anomalia specifica (ad esempio temperatura sbagliata o problema del sensore). Consultare la sezione 'Risoluzione dei problemi' nel manuale.

Come si sostituisce la lampadina?

La Miele K 37442 IDF usa LED, che normalmente durano per tutta la vita del prodotto. Se il LED si guasta, contattare il servizio tecnico per la sostituzione.

Qual è il livello di rumorosità durante il funzionamento?

Il livello sonoro è di circa 35 dB, simile a una conversazione sommessa, rendendolo adatto a ambienti abitativi.

Come posso risparmiare energia con questo frigorifero?

Collocare il frigorifero lontano da fonti di calore, lasciare sfogare l'aria sul retro, non introdurre cibi caldi e impostare temperature adeguate.

MANUALE UTENTE K 37442 IDF MIELE

Istruzioni d'uso e di montaggio Frigoriferi

Leggere assolutamente le presenti istruzioni d'uso e di montaggio prima di procedere al posizionamento, all'installazione e alla messa in funzione dell'elettrodomestico. In questo modo si evitano danni a se stessi e alle apparecchiature.

Istruzioni per la sicurezza e avvertenze 5

Il Vostro contributo alla tutela dell'ambiente.... 13

Risparmiare energia.... 14

Descrizione apparecchio.... 16

Legenda.... 17

Accessori su richiesta 19

Accendere e spegnere l'apparecchio.... 20

Al primo avvio.... 20

Comandi frigorifero.... 21

Accendere l'apparecchio.... 21

Spegnere l'elettrodomestico 21

Spegnere l'apparecchio nella modalità Sabbath 21

In caso di assenza prolungata.... 22

La giusta temperatura.... 23

... nel vano frigorifero.... 23

... nel vano congelatore .... 23

Indicazione temperatura.... 24

Impostare la temperatura 24

Superraffreddamento e DynaCool 25

Funzione DynaCool 26

Allarme sportello 27

Disattivare l'allarme sportello in anticipo.... 27

Altre impostazioni.... 28

Blocco 28

Segnali acustici ♪♪ 29

Luminosità display ⚙ 30

Modalità Sabbath 31

Spia di sostituzione del filtro antiodore 📋 33

Disposizione degli alimenti.... 34

Aree di raffreddamento differenti.... 34

Da non conservare in frigorifero 36

Indicazioni per l'acquisto degli alimenti 37

Corretta conservazione degli alimenti.... 37

Disposizione degli alimenti.... 38

Spostare il balconcino/la mensola per bottiglie 38

Spostare il sostegno per bottiglie.... 38

Ripiani/Ripiani con illuminazione.... 38

Spostare i ripiani/ripiani con illuminazione.... 38

Spostare il supporto per bottiglie.... 39

Estrarre e inserire i cassetti per la frutta e la verdura 39

Spostare i filtri antiodore 40

Congelamento e conservazione 41

Uso del vano congelatore 41

Cosa succede quando si congelano alimenti freschi?...... 41

Introdurre alimenti surgelati.... 41

Congelare alimenti freschi.... 42

Prima di conservare gli alimenti 43

Disposizione degli alimenti.... 43

Ca. 24 ore dopo l'introduzione.... 43

Tempo di conservazione alimenti surgelati 43

Preparare cubetti di ghiaccio 44

Raffreddamento rapido di bevande.... 44

Sbrinamento.... 45

Pulizia e manutenzione 46

Indicazioni sui prodotti per la pulizia.... 46

Operazioni preliminari.... 47

Pulire il vano interno e gli accessori 49

Pulire la guarnizione sportello 50

Pulire le fessure di aerazione e fuoriuscita dell'aria.... 50

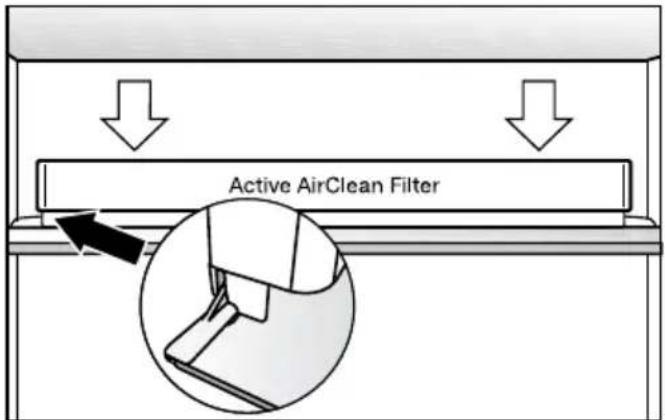

Sostituire i filtri antiodore.... 51

Cosa fare se.... 53

Possibili cause di rumori.... 61

Assistenza tecnica 62

Contatti in caso di guasto 62

Garanzia 62

Informazioni per i rivenditori 63

Modalità fiera 63

Installazione 65

Istruzioni di montaggio.... 65

Luogo di posizionamento.... 65

Aerazione e fuoriuscita dell'aria 66

Anta del mobile 67

Prima di incassare l'elettrodomestico 69

Indice

Misure d'incasso 71

Limitare l'angolo di apertura dello sportello dell'apparecchio 72

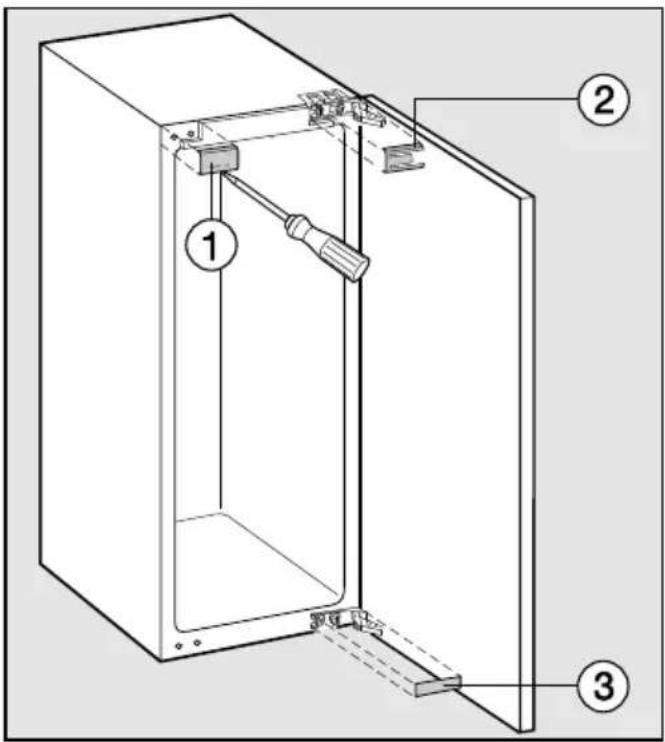

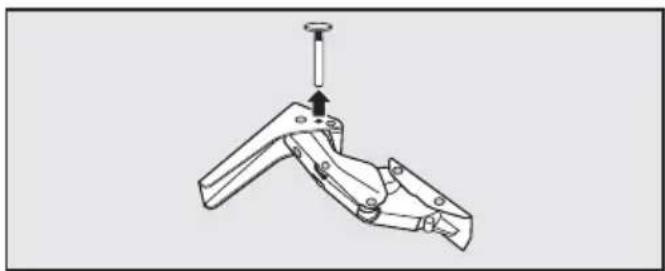

Modificare l'incernieratura dello sportello 72

Spostare lo sportello vano congelatore.... 76

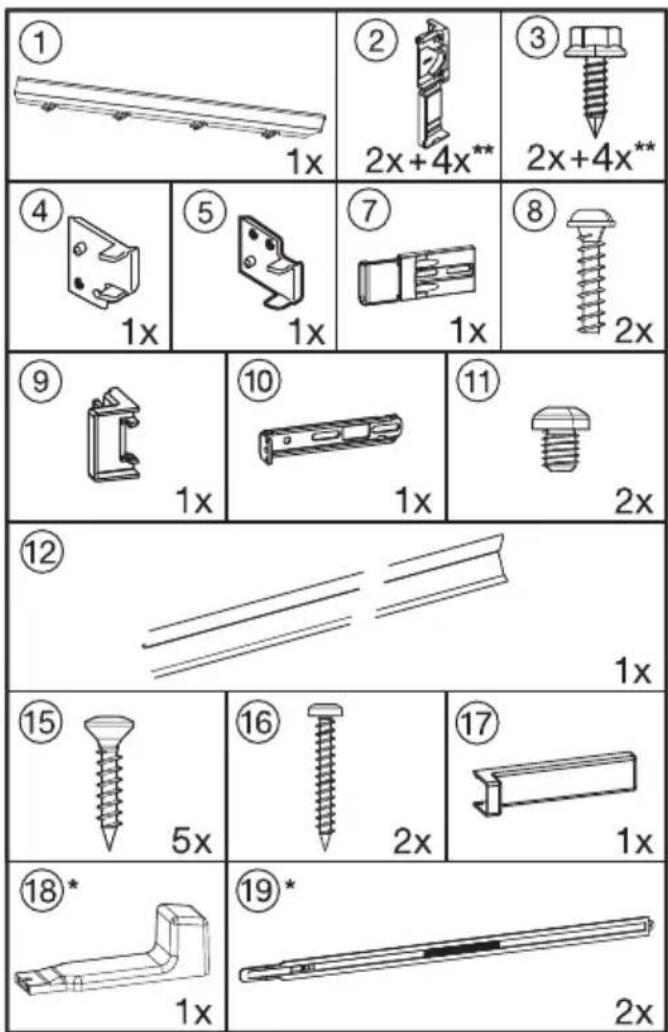

Incassare l'apparecchio 77

Montare l'antina del mobile.... 86

Allacciamento elettrico.... 92

Garanzia Italia 93

Questo elettrodomestico è conforme alle vigenti norme in materia di sicurezza. Un uso improprio può comunque causare danni a persone e/o cose.

Leggere attentamente le istruzioni d'uso e di montaggio allegate prima di mettere in funzione l'elettrodomestico. Contengono informazioni importanti su incasso, sicurezza, uso e manutenzione. Si evitano così danni all'elettrodomestico e rischi per sé e altre persone.

Ai sensi della norma IEC 60335-1, Miele avvisa espressamente che è assolutamente necessario leggere e seguire le informazioni contenute nel capitolo per l'installazione dell'elettrodomestico nonché le indicazioni e le avvertenze di sicurezza.

Il produttore non risponde dei danni che derivano dall'inosservanza di queste avvertenze.

Conservare le presenti istruzioni d'uso e di montaggio e consegnarle anche a eventuali altri utenti.

Uso corretto

Il presente elettrodomestico è destinato esclusivamente all'uso domestico, o simile al domestico, qualora installato in ambienti lavorativi come ad esempio

• negozi, uffici o ambienti di lavoro analoghi,
• alberghi, pensioni o strutture ricettive similari,

solo per l'utilizzo da parte dei clienti. Questo apparecchio non è destinato all'impiego in ambienti esterni.

Utilizzare questo elettrodomestico sempre nei limiti del normale uso domestico e non a uso professionale per conservare surgelati, congelare alimenti freschi e preparare ghiaccio.

Qualsiasi altro utilizzo non è consentito.

L'apparecchio per il freddo non è adatto per la conservazione e il raffreddamento di medicinali, plasma sanguigno, preparati per laboratorio o similari di sostanze o prodotti alla base della direttiva dei dispositivi medici. Un uso scorretto dell'apparecchio per il freddo può causare danni alla merce conservata o al loro deperimento. Inoltre l'apparecchio per il freddo non è adatto al funzionamento in aree soggette a pericolo di esplosioni.

Miele non risponde per i danni causati da un uso diverso da quello previsto o errato.

Le persone (bambini compresi) che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza l'apparecchio, non devono farne uso senza la sorveglianza e la guida di una persona responsabile.

Queste persone possono eventualmente utilizzare l'apparecchio senza sorveglianza solo ed esclusivamente se è stato loro spiegato come funziona e se sono in grado di farlo funzionare in tutta sicurezza.

Bambini

Tenere lontano dall'apparecchio per il freddo i bambini al di sotto degli 8 anni, in alternativa sorvegliarli costantemente.

I ragazzini più grandi e responsabili (in ogni caso non al di sotto degli otto anni) possono utilizzare l'elettrodomestico senza sorve-glianza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutta sicurezza. È importante che sappia-no riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'elettrodomestico.

Non permettere loro di pulire o effettuare lavori di manutenzione sull'elettrodomestico.

▶ Sorvegliare i bambini se sono vicini all'elettrodomestico. Evitare che i bambini giochino con l'elettrodomestico.

Pericolo di soffocamento! I bambini giocando possono avvolgersi nel materiale d'imballaggio (p.es. pellicole) oppure infilarselo in testa e soffocare. Tenere lontano da bambini eventualmente presenti in casa il materiale d'imballaggio.

Sicurezza tecnica

Il circuito di refrigerante è testato per essere ermetico. L'apparecchio per il freddo corrisponde alle normative sulla sicurezza e alle direttive europee.

Questo elettrodomestico per il freddo contiene il refrigerante isobutano (R600a), un gas naturale con elevata ecocompatibilità ma infiammabile. Il refrigerante non danneggia lo strato di ozono e non aumenta l'effetto serra.

L'uso di questo refrigerante ecologico ha causato in parte un aumento della rumorosità durante il funzionamento. Oltre ai rumori di funzionamento del compressore si possono verificare dei rumori di flusso nell'intero circuito del refrigerante. Questi effetti non sono purtroppo evitabili, ma non influiscono sull'efficienza dell'elettrodomestico.

Quando si trasporta o si incassa/posiziona l'apparecchio fare attenzione a che non si danneggi nessun componente del circuito refrigerante. Se il refrigerante fuoriesce può causare gravi lesioni agli occhi. In caso di danneggiamenti:

• evitare fiamme vive o fonti d'accensione,
• staccare l'apparecchio dalla rete elettrica,
• aerare per alcuni minuti l'ambiente in cui è posizionato l'apparecchio,
• avvisare il servizio di assistenza tecnica.

Maggiore è la quantità di refrigerante nell'elettrodomestico, più grande deve essere l'ambiente in cui viene posizionato. In caso di perdite, in un ambiente troppo piccolo può formarsi una miscela infiammabile di gas e aria. Per ogni 11 g di refrigerante dovrebbe corrispondere almeno 1 m³ di dimensione dell'ambiente. La quantità di refrigerante è indicata sulla targhetta dati apposta all'interno dell'elettrodomestico.

I dati di allacciamento (protezione, frequenza, tensione) riportati sulla targhetta dati dell'elettrodomestico devono corrispondere asso-lutamente a quelli della rete elettrica affinché l'elettrodomestico non si danneggi. Confrontare questi dati prima dell'allacciamento. In caso di dubbi rivolgersi a un elettricista qualificato.

La sicurezza elettrica dell'elettrodomestico è garantita solo se l'elettrodomestico è allacciato con un regolare conduttore di protezione (terra). Assicurarsi che questa condizione fondamentale per la sicurezza sia verificata. In caso di dubbi, far controllare l'impianto da un elettricista specializzato.

Il funzionamento sicuro e affidabile dell'elettrodomestico è garantito solo se la macchina è allacciata alla rete elettrica pubblica.

Se il cavo di alimentazione elettrica è danneggiato, farlo sostituire completamente da personale tecnico autorizzato Miele per evitare all'utente qualsiasi pericolo.

Prese multiple o prolunghe non garantiscono la necessaria sicurezza (pericolo di incendio). Non collegare quindi l'elettrodomestico alla rete elettrica con questo tipo di dispositivi.

Se l'umidità giunge a parti dell'elettrodomestico sotto tensione, può causare un corto circuito. Non utilizzare l'elettrodomestico in ambienti umidi o soggetti a spruzzi d'acqua (ad es. garage, lavanderie ecc.).

▶ Non utilizzare questo elettrodomestico in luoghi non stazionari (ad es. sulle navi).

Se l'elettrodomestico è danneggiato, la sicurezza dell'utente non è garantita. Verificare che non vi siano danni visibili. Non utilizzare un elettrodomestico danneggiato.
Per questioni di sicurezza, l'elettrodomestico deve essere usato solo una volta incassato.
Per eseguire lavori di installazione, manutenzione o riparazione staccare l'elettrodomestico dalla rete elettrica. Accertarsene compiendo le seguenti operazioni:

- disinserire i fusibili dell'impianto elettrico, oppure

– svitare del tutto i fusibili, oppure

- staccare il cavo di alimentazione elettrica dalla rete. Nel caso di cavi dotati di spina, staccare il cavo afferrando la spina, senza tirare il cavo.

A causa di lavori di installazione e manutenzione o riparazione eseguiti in modo non corretto possono insorgere gravi pericoli per l'utente.

Far eseguire questo tipo di interventi solo da personale qualificato e autorizzato Miele.

Il diritto alla garanzia decade se l'elettrodomestico non viene riparato dall'assistenza tecnica autorizzata Miele.

Sostituire eventuali pezzi guasti o difettosi esclusivamente con ricambi originali Miele; solo così Miele può garantire il pieno rispetto degli standard di sicurezza.

Impiego corretto

L'elettrodomestico è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati. La classe climatica può essere rilevata dalla targhetta dati, situata all'interno dell'elettrodomestico. Se la temperatura ambiente è troppo bassa può causare un prolungato fermo del compressore, per cui l'elettrodomestico non riesce a mantenere la temperatura necessaria.

Le fessure di aerazione e di fuoriuscita dell'aria non devono essere coperte o ostruite. In caso contrario non sarebbe garantita la circolazione dell'aria. Il consumo di corrente elettrica aumenta e non si escludono danni ai componenti dell'elettrodomestico.
Se nell'elettrodomestico o nello sportello dell'elettrodomestico vengono conservati alimenti contenenti oli e grassi, accertarsi che il grasso che eventualmente fuoriesce non tocchi le parti dell'elettrodomestico in materiale plastico. Si possono formare delle crepe dovute a tensione e il materiale plastico potrebbe rompersi.
Pericolo di incendio e di esplosione. Non conservare nell'apparecchio sostanze esplosive o prodotti con gas combustibili (p.es. bombolette spray). I composti gassosi infiammabili possono incendiarsi a causa di componenti elettrici.
Pericolo di esplosione. Non azionare all'interno dell'apparecchio congegni elettrici (ad es. per la produzione di gelato). Possono generare scintille.
Non conservare nel congelatore bevande gassate in lattine o bottiglie. Se il contenuto gela, lattine o bottiglie potrebbero scoppiare. Pericolo di ferirsi e di danneggiare l'elettrodomestico!
Se si introducono nel vano congelatore bottiglie affinché si raffreddino rapidamente, ricordarsi di toglierle al più tardi dopo un'ora. Le bottiglie potrebbero scoppiare. Pericolo di ferirsi e di danneggiare l'elettrodomestico!
Pericolo di ferirsi! Non toccare gli alimenti congelati e le parti in metallo con le mani bagnate. Le mani possono attaccarsi all'alimento congelato.
Non mettere mai in bocca i cubetti di ghiaccio e i gelati, specialmente i ghiaccioli, appena tolti dal vano congelatore.

La temperatura estremamente bassa del prodotto congelato potrebbe farlo attaccare alle labbra o alla lingua. Pericolo di ferirsi!

Non ricongelare alimenti già scongelati o parzialmente scongelati. I cibi, una volta scongelati, vanno consumati il più presto possibile, per evitare che perdano il loro valore nutritivo o addirittura si deteriorino. Gli alimenti scongelati si possono ricongelare solo dopo essere stati cotti.
Non consumare prodotti alimentari rimasti troppo a lungo nell'elet-trodomestico. Pericolo di intossicazione.

La durata di conservazione delle vivande dipende da diversi fattori, tra l'altro dal grado di freschezza, dalla qualità degli alimenti e dalla temperatura di conservazione. Osservare la data di scadenza e le av- vertenze per la conservazione dei prodotti alimentari!

Utilizzare esclusivamente pezzi di ricambio originali Miele. Se si montano o utilizzano altri accessori, il diritto alla garanzia e a prestazioni in garanzia per vizi e/o difetti del prodotto decade.

Pulizia e manutenzione

Non trattare la guarnizione dello sportello con oli o grassi.
Con il passare del tempo, la guarnizione potrebbe diventare porosa.
Il vapore di un elettrodomestico di pulizia a vapore può giungere alle parti sotto tensione e causare un corto circuito.
Per pulire l'elettrodomestico non utilizzare mai un apparecchio a va-pore.
Oggetti appuntiti o affilati danneggiano i generatori di freddo e l'elettrodomestico può rimanere danneggiato. Non usare quindi oggetti appuntiti o affilati per

– eliminare strati di brina o di ghiaccio,

- staccare le vaschette dei cubetti di ghiaccio o alimenti gelati.

Non introdurre nell'elettrodomestico dispositivi elettrici di riscaldamento oppure candele per sbrinarlo. Danneggerebbero i materiali plastici.

Non utilizzare spray sbrinanti poiché questo tipo di prodotto può generare gas esplosivi, contenere solventi o propellenti oppure essere nocivo alla salute.

Trasporto

Trasportare l'elettrodomestico sempre in posizione eretta e nell'imballaggio di trasporto affinché non possa danneggiarsi.
Pericolo di ferirsi e di danneggiare l'elettrodomestico! Trasportare l'apparecchio facendosi aiutare da un'altra persona, perché il peso è consistente.

Smaltimento delle apparecchiature

▶ Rendere inservibile la serratura sportello del vecchio elettrodomestico. In questo modo si evita che i bambini giocando vi si chiudano all'interno e si mettano in pericolo di vita.
Il prodotto refrigerante può far male agli occhi! Fare attenzione a non danneggiare il circuito di refrigerazione:

• bucando i canali refrigeranti dell'evaporatore;
• piegando le condutture;
• raschiando i rivestimenti della superficie.

Simboli sul compressore (a seconda del modello)

Questo avviso ha significato solo per il riciclaggio. Col funzionamento normale non sussiste alcun pericolo.

L'olio del compressore in caso di ingerimento e di introduzione nelle vie aeree può essere letale.

Smaltimento imballaggio

L'imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto dell'ambiente e di facilità di smaltimento finalizzata alla reintegrazione nei cicli produttivi. Conservare l'imballaggio originale e le parti in polistirolo per poter trasportare l'elettrodomestico anche in un successivo momento. Inoltre è necessario conservare l'imballaggio anche per l'eventuale spedizione al servizio di assistenza tecnica autorizzato Miele in caso di guasti e/o danni.

Riciclare i materiali permette da un lato di ridurre il volume degli scarti mentre dall'altro rende possibile un utilizzo più razionale delle risorse non rinnovabili.

Smaltimento apparecchio

Le apparecchiature elettriche ed elettroniche contengono spesso materiali utili. Contengono altresì sostanze, composti e componenti che erano necessari per il funzionamento e la sicurezza dell'apparecchiatura stessa. Smaltirli in modo non adeguato o nei rifiuti domestici potrebbe nuocere alla salute e all'ambiente. In nessun caso quindi smaltire queste apparecchiature nei normali rifiuti domestici.

Il simbolo del cassonetto barrato indica che il prodotto deve essere conferito agli idonei centri di raccolta differenziata allestiti dai comuni o dalle società di igiene urbana oppure riconsegnato gratuitamente al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'utente è tenuto a cancellare eventuali dati personali dall'apparecchiatura elettronica da smaltire. L'adeguata raccolta differenziata contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Per la gestione del recupero e dello smaltimento degli eletrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomestici). Smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE), ai sensi del Decr. legisl. 14 marzo 2014, n. 49 in attuazione della Direttiva 2012/19/UE e sui RAEE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Accertarsi che i condotti e lo scambia- tore di calore non si danneggino fino al momento dello smaltimento corretto ed ecologico.

In questo modo è garantito che il refrigerante contenuto nel circuito e l'olio del compressore non possano disperdersi nell'ambiente.

Accertarsi che fino al momento dello smaltimento l'apparecchiatura sia tenu-ta lontana dai bambini. A tal proposito leggere le istruzioni d'uso e di montag-gio al capitolo "Indicazioni per la sicu-rezza e avvertenze".

Risparmiare energia

	Consumo energetico nor-male	Consumo energetico più alto
Posizionamento/manutenzione	in ambienti aerati. in ambienti	chiusi, non aera-ti.
	non direttamente esposto a raggi solari.	direttamente esposto a raggi solari.
	non adiacente a una fonte di calore (termosifoni, cucina elettrica).	adiacente a una fonte di ca-lore (termosifoni, cucina elet-trica).
	a una temperatura ambiente ideale di 20 °C.	a una temperatura ambiente elevata a partire da 25 °C.
	Non coprire le sezioni di ae-razione ed eliminare regolar-mente la polvere depositata-si.	In caso di sezioni di aerazio-ne nascoste o ricoperte di polvere.
Impostazione temperatura	Vano frigorifero 4 - 5 °C Più b	bassa è la temperatura impostata, maggiore sarà il consumo energetico.
	Vano congelatore -18 °C
Uso Disposizione dei	cassetti,dei ripiani e delle mensolecome da fornitura.
	Aprire lo sportello solo quan-do necessario e per breve tempo. Disporre gli alimenti in modo ordinato.	Aprire lo sportello di fre-quente e a lungo comporta una perdita di freddo e l'aria ambiente entra nell'apparec-chio. L'elettrodomestico pro-va a raffreddare e la durata di funzionamento del com-pressore aumenta.
	Quando si fa la spesa porta-re sempre con sé una borsa termica e, al rientro, inserire gli alimenti subito nell'appa-recchio.Riporre rapidamente gli ali-menti prelevati dall'apparec-chio prima che si riscaldino eccessivamente.Attendere che alimenti e be-vande calde si raffreddino all'esterno dell'apparecchio.	Alimenti caldi e riscaldati a temperatura ambiente ap-portano calore nell'elettrodo-mestico. L'elettrodomestico prova a raffreddare e la du-rata di funzionamento del compressore aumenta.
	Disporre gli alimenti ben confezionati oppure ben co-perti.	A causa dell'evaporazione e della condensa dei liquidi nel vano frigorifero si disperde potenza refrigerante.
	Disporre nel vano frigorifero alimenti congelati da scon-gelare.
	Non riempire eccessivamen-te gli scomparti per permet-tere all'aria di circolare.	Una scarsa circolazione dell'aria fa sì che si disperda potenza refrigerante.
Sbrinamento Sbrinare	il congelatore quan-do lo strato di brina raggiun-ge 0,5 cm.	Lo strato di brina peggiora la cessione del freddo ai sur-gelati.

Pannello comandi

① Accensione/spegnimento apparecchio
② Interfaccia ottica (solo per l'assistenza tecnica)
③ Accensione/spegnimento funzione DynaCool (distribuzione automatica della temperatura)
④ Accensione/spegnimento funzione Superraffreddamento

⑤ Impostazione temperatura (∨ più freddo), tasto di selezione nella modalità di impostazione
⑥ Conferma selezione (tasto OK)
⑦ Impostazione temperatura (∧ più caldo), tasto di selezione nella modalità di impostazione
⑧ Attivazione e disattivazione modalità impostazioni (tasto impostazioni)
⑨ Disattivazione allarme sportello
⑩ Display con indicazione temperatura e simboli (visibili solo in modalità impostazioni, in caso di allarme/segnalazione; spiegazione simboli v. tabella)

Legenda

Simbolo Significato Funzione
	Blocco	Sicurezza contro lo spegnimento indesiderato, la regolazione indesiderata della temperatura, l'accensione involontaria del Superraffreddamento, DynaCool e impostazioni involontarie
	Segnali	acustici Possibilità di selezione di toni acustici e se-gnale acustico per allarme sportello
	Miele@	home Visibile solo con modulo e/o chiavetta di comunicazione Miele@home collegati.
	Luminosità display Impostazione luminosità display
	Spia di sostituzione del filtro antiodore (Active AirClean)	La funzione deve essere attivata dopo l'in-serimento di un filtro antiodore; si accende in caso di sostituzione necessaria
	Modalità Sabbath Accensione e spegnimento modalità Sab-bath
	Allacciamento alla rete elettrica	Conferma che il frigorifero è allacciato alla rete elettrica, se non è acceso.
	Allarme Si accende con l'allarme sportello e lam-peggia con le segnalazioni di guasto
	Modalità fiera (visibile solo se attiva)	Spegnimento modalità fiera

Descrizione apparecchio

① Pannello comandi
② Vano congelatore con griglia di appoggio
③ Portauova / mensola
④ Ventola
⑤ Ripiano con illuminazione (FlexiLight)
⑥ Ripiano
⑦ Mensola per bottiglie
⑧ Supporto per bottiglie
⑨ Canaletta di raccolta e foro di scarico per l'acqua di sbrinamento
⑩ Illuminazione interna cassetto per frutta e verdura
⑪ Cassetto per frutta e verdura

Accessori su richiesta

La gamma Miele comprende inoltre una serie di utili accessori e prodotti per la cura e la pulizia dell'elettrodomestico.

Panno in microfibra multiuso

Il panno in microfibra è un valido aiuto nella rimozione di impronte e sporco lieve su frontali in acciaio inossidabile, pannelli, finestre, mobili, finestrini di automobili, ecc.

Kit MicroCloth

Il kit MicroCloth è composto da un panno universale, un panno per vetri e un panno per lucidare.

I panni sono estremamente robusti e resistenti agli strappi. Grazie alle sottili microfibre, i panni raggiungono un'elevata efficacia di pulizia.

Supporto per bottiglie

Il supporto per bottiglie consente di si- stemare le bottiglie in orizzontale per ottenere maggior spazio nel frigorifero. Il supporto si può sistemare in diversi punti del vano frigorifero.

Filtro antiodore con supporto KKF-FF (Active AirClean)

Il filtro antiodore neutralizza gli odori sgradevoli nel vano frigorifero, garantendo così una migliore qualità dell'aria.

Il supporto del filtro antiodore viene inserito sul listello di protezione posteriore e può essere spostato a piacere.

Attivare la spia di sostituzione del filtro antiodore nella modalità di impostazione (v. capitolo “Altre impostazioni”, capoverso “Spia di sostituzione filtro antiodore ☐”).

Sostituire il filtro antiodore KKF-RF (Active AirClean)

Sono disponibili dei filtri sostitutivi per questo supporto (Active AirClean). Si consiglia di sostituire i filtri antiodore ogni 6 mesi.

Gli accessori si possono ordinare e acquistare su internet, presso il servizio di assistenza tecnica Miele o un negozio specializzato Miele.

Shop online di Miele: shop.miele.it

Accendere e spegnere l'apparecchio

Al primo avvio

Materiali d'imballaggio

■ Rimuovere tutti i materiali d'imballaggio dal vano interno.

Pellicola protettiva

I listelli e i telai in acciaio sono protetti da una pellicola protettiva per evitare danni durante il trasporto.

■ Rimuovere la pellicola protettiva dai listelli/pannelli in acciaio inox.

Pulizia e manutenzione

Attenersi alle indicazioni riportate al capitolo "Pulizia e manutenzione".

Suggerimento: si consiglia di passare le superfici in acciaio inossidabile con l'apposito prodotto Miele (v. "Accessori - Accessori su richiesta"), dopo aver rimosso la pellicola protettiva.

Importante! Il prodotto per acciaio inossidabile Miele crea a ogni applicazione una pellicola protettiva idrorepellente e antisporco.

■ Pulire l'interno dell'apparecchio e gli accessori in dotazione.

Accessori

Montare il supporto per bottiglie

Le lamelle del supporto per bottiglie sporgono verso la mensola per bottiglie e danno stabilità alle bottiglie quando si apre e si chiude lo sportello.

■ Inserire il supporto per le bottiglie centralmente sul bordo posteriore della mensola per bottiglie.

Comandi frigorifero

Per utilizzare questo elettrodomestico è sufficiente toccare i tasti sensore.

Ogni pressione è confermata da un segnale acustico. È possibile disattivare l'acustica tasti (v. cap. "Altre impostazioni – Segnali acustici").

Accendere l'apparecchio

Quando si collega l'elettrodomestico alla rete elettrica, a display dopo breve tempo compare il simbolo di allacciamento all'elettricità -C.

■ Toccare il tasto On/Off.

Si spegne il simbolo di allacciamento -C e a display appare la temperatura.

Il frigorifero comincia a raffreddare.

Quando si apre lo sportello del vano frigorifero si accende la luce interna e l'il-luminazione a LED dei ripiani diventa più chiara finché viene raggiunta la massima luminosità.

Per consentire che la temperatura all'interno dell'elettrodomestico scenda sufficientemente, attendere un po' di tempo prima di introdurre gli alimenti.

Spegnere l'elettrodomestico

■ Toccare il tasto On/Off.

Se non funziona, significa che è attivo il blocco.

A display scompare l'indicazione della temperatura, mentre compare il simbolo di allacciamento alla rete elettrica -€.

L'illuminazione interna si spegne e l'elettrodomestico non raffredda più.

Spegnere l'apparecchio nella modalità Sabbath

È possibile in ogni momento spegnere direttamente l'apparecchio.

■ Toccare il tasto On/Off.

A display scompare l'indicazione della temperatura, mentre compare il simbolo di allacciamento alla rete elettrica -C-.

L'illuminazione interna si spegne e l'apparecchio non raffredda più.

Quando si riaccende l'apparecchio, la modalità Sabbath è disattivata.

In caso di assenza prolungata

Se in caso di assenza prolungata non si pulisce l'apparecchio e lo si lascia spento e chiuso, all'interno potrebbe formarsi della muffa. Pulire sempre l'apparecchio.

Se l'apparecchio non viene usato per un periodo di tempo prolungato, attenersi a quanto segue:

■ spegnere l'elettrodomestico.
■ Sfilare la spina dalla presa oppure disinserire l'interruttore principale dell'impianto elettrico.
■ sbrinare il vano congelatore (a seconda del modello),
■ Pulire l'apparecchio e lasciarlo aperto per aerarlo abbastanza ed evitare che si formino odori sgradevoli.

Impostare la giusta temperatura è molto importante per la conservazione degli alimenti. Gli alimenti si deteriorano in fretta per via dei microrganismi, cosa che può essere impedita o rallentata con la giusta temperatura di conservazione. La temperatura influenza la velocità di sviluppo di tali microrganismi. Con temperature basse questi processi rallentano.

La temperatura all'interno dell'apparecchio sale,

• se lo sportello viene aperto frequentemente e rimane aperto per un certo periodo,
• quanti più alimenti vi vengono conservati,
• quanto più caldi sono gli alimenti introdotti nell'apparecchio,
• quanto più calda è la temperatura ambiente in cui è installato l'elettro-domestico. L'apparecchio è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati.

... nel vano frigorifero

Nel vano frigorifero si consiglia una temperatura di 4 °C.

... nel vano congelatore

Per congelare alimenti freschi e conservarli a lungo è necessaria una temperatura di -18 °C. A questa temperatura la proliferazione di microorganismi è pressoché esclusa. Non appena la temperatura sale oltre i -10 °C, i microorganismi iniziano a proliferare e il periodo di conservazione dei prodotti alimentari si riduce. Per questo motivo si raccomanda espressamente di non ricongelare gli alimenti parzialmente o completamente scongelati, a meno che prima non vengano cotti. Le alte temperature consentono di eliminare i microrganismi.

Indicazione temperatura

Se l'elettrodomestico funziona normalmente, a display viene visualizzata la temperatura media effettiva attuale.

A seconda della temperatura ambiente e dell'impostazione selezionata è possibile che passino ore fino al raggiungimento della temperatura desiderata e la sua costante visualizzazione.

Impostare la temperatura

Con una temperatura di 4 °C all'interno del frigorifero, nello scomparto freezer si imposta una temperatura di ca. -18 °C.

■ Impostare la temperatura servendosi di entrambi i tasti posti al di sotto del display.

Premendo il tasto sensore

– la temperatura si abbassa,

– la temperatura aumenta.

Durante la fase d'impostazione lampeggia il valore della temperatura.

Quando si premono i tasti a display si notano le seguenti modifiche:

- una pressione: l'ultimo valore della temperatura impostato lampeggia.

- A ogni successiva pressione: il valore della temperatura si modifica in scatti di 1 °C.

- Se si lascia il dito sul sensore: il valore della temperatura cambia in modo lineare.

Circa 5 secondi dopo aver sfiorato il ta-sto sensore per l'ultima volta, nell'indicatore della temperatura viene visualizzata la temperatura interna effettiva dell'elettrodomestico.

Oppure

■ Premere il tasto OK, per confermare la selezione effettuata.

Se la temperatura è stata modificata si consiglia di controllare l'indicazione dopo circa 6 ore se l'elettrodomestico non è completamente carico e dopo circa 24 ore se l'elettrodomestico è carico. Solo a questo punto nell'elettrodomestico è impostata la temperatura reale.

■ Qualora la temperatura fosse troppo alta o troppo bassa dopo questo lasso di tempo, si consiglia di procedere nuovamente all'impostazione.

Valori temperatura impostabili

La temperatura è impostabile da 1 °C a 9 °C.

Funzione Superraffreddamento

Con la funzione Superraffreddamento il vano frigorifero raggiunge rapidamente la temperatura più bassa (in base alla temperatura ambiente).

Attivare la funzione Superraffreddamento

La funzione Superraffreddamento è indicata soprattutto per raffreddare rapidamente grandi quantità di alimenti freschi o bevande.

■ Premere il tasto Superraffreddamento, che si retroillumina di giallo.

Quando l'elettrodomestico funziona a pieno regime, la temperatura nel vano frigorifero si abbassa.

Disattivare la funzione Superraffreddamento

La funzione Superraffreddamento si disattiva in automatico dopo ca. 12 ore. L'elettrodomestico raffredda di nuovo normalmente.

Per risparmiare energia elettrica è possibile disattivare manualmente la funzione Superraffreddamento, quando gli alimenti oppure le bevande raggiungono una temperatura sufficientemente bassa.

■ Premere il tasto Superraffreddamento, di modo che non sia più illuminato di giallo.

L'elettrodomestico funziona nuovamente a potenza normale.

Funzione DynaCool

Senza il raffreddamento dinamico (DynaCool) all'interno del frigorifero si formano diverse zone di freddo causate dalla circolazione naturale dell'aria (l'aria fredda è più pesante e scende verso il basso). Queste diverse zone di temperatura solitamente si sfruttano per conservare differenti tipi di alimenti (v. cap. "Disposizione degli alimenti"). Volendo conservare una grande quantità di alimenti di tipo omogeneo (p. es. per una festa), grazie al raffreddamento dinamico è possibile raggiungere su tutti i ripiani una distribuzione relativamente omogenea della temperatura consentendo quindi anche un raffreddamento omogeneo degli alimenti.

La temperatura può comunque essere ancora impostata.

L'uso del raffreddamento dinamico è indicato inoltre

- se la temperatura ambiente è alta (a partire da circa 30 °C) e

- se il tasso di umidità dell'aria è alto.

Attivare il raffreddamento dinamico

■ Premere il tasto DynaCool; lo sfondo diventa giallo.

La ventola è pronta per il funzionamento. Se il compressore si accende, la ventola si attiva in automatico.

Disattivare il raffreddamento dinami- co

Quando è attivo il raffreddamento dinamico, il consumo di energia è leggermente superiore alla norma. In condizioni normali si consiglia quindi di disattivare questa funzione.

■ Premere il tasto DynaCool in modo che lo sfondo non sia più giallo.

Per risparmiare energia elettrica, quando si apre lo sportello dell'apparecchio la ventola si spegne temporaneamente in modo automatico.

L'apparecchio è dotato di un sistema d'allarme che si attiva per evitare inutili consumi di energia elettrica a sportello aperto e per evitare che il caldo dell'ambiente possa penetrare nel vano e deteriorare gli alimenti conservati.

Se lo sportello rimane aperto per più tempo, si attiva il segnale acustico di allarme. Il simbolo di allarme ⚠ è acceso.

Il lasso di tempo fino all'attivazione dell'allarme sportello dipende dall'impostazione selezionata ed è di 2 minuti (impostazione di serie) o di 4 minuti. L'allarme sportello può tuttavia anche essere spento (v. cap. "Altre impostazioni", par. "Segnali acustici").

Non appena viene chiuso lo sportello dell'elettrodomestico, il segnale acustico si disattiva e il simbolo di allarme ⚠ a display si spegne.

Se non dovesse suonare l'allarme acustico sportello, benché vi siano le condizioni, significa che è stato disattivato nella modalità impostazioni (v. "Altre impostazioni - Segnali acustici").

Disattivare l'allarme sportello in anticipo

Qualora dovesse disturbare, il segnale acustico può essere comunque spento in anticipo.

■ Premere il tasto per disattivare l'allarme sportello.

Il segnale acustico non suona più. Il simbolo di allarme ⚠️ si accende fin- ché lo sportello viene chiuso.

Alcune impostazioni dell'elettrodomestico possono essere effettuate solo in questa modalità.

Quando è attiva la modalità impostazioni, l'allarme sportello o altre indicazioni di anomalia vengono disattivati anche se a display è acceso il simbolo di allarme ⚠️.

Possibilità di impostazione

	Attivare/disattivare il blocco
	Attivare/disattivare i segnali acustici
	Modificare la luminosità del display
	Attivare/disattivare la modalità Sabbath
	Attivare la spia di sostituzione del filtro antiodore oppure reset-tare il contatore.

Tutte le altre possibilità di impostazione vengono descritte di seguito.

Blocco

Il dispositivo di blocco evita:

• lo spegnimento involontario,
• una variazione involontaria della temperatura,
• la selezione involontaria di Superraffreddamento e DynaCool,
• la modifica involontaria delle impostazioni (è possibile solo la disattivazione del blocco).

In questo modo si impedisce che persone non autorizzate, p.es. dei bambini possano spegnere l'apparecchio o modificarne le impostazioni.

Attivare/disattivare il blocco

■ Premere il tasto impostazioni.

A display compaiono tutti i simboli, il simbolo 🔒 lampeggia.

■ Premere il tasto OK, per confermare la selezione effettuata.

A display lampeggia l'ultima impostazione selezionata, il simbolo 🔒 è acceso.

■ Premendo i tasti ∧ o ∨ è possibile impostare, se attivare o disattivare il blocco:

0: il blocco non è attivo

1: il blocco è attivo

■ Premere il tasto OK, per confermare la selezione effettuata.

Si memorizza l'impostazione seleziona-ta, il simbolo 🔒 lampeggia.

■ Premere il tasto impostazioni, per uscire dalla modalità impostazioni. Altrimenti dopo ca. un minuto l'elettronica esce automaticamente da questa modalità.

Se il blocco è attivo, a display si accende 🔒.

Segnali acustici ♪♪

L'apparecchio è dotato di segnali acustici come l'acustica tasti e il segnale acustico dell'allarme sportello.

È possibile attivare o disattivare l'acustica dei tasti così come il segnale acustico dell'allarme sportello.

È possibile scegliere tra 4 differenti impostazioni. Di serie è impostata la possibilità 3, vale a dire che acustica tasti e allarme dello sportello sono attivi.

Attivare/disattivare i segnali acustici

■ Premere il tasto impostazioni.

A display compaiono tutti i simboli, il simbolo 🔒 lampeggia.

■ Premere ripetutamente i tasti per impostare la temperatura (∧ o ∨), finché a display lampeggia il simbolo ♪♪.

■ Premere il tasto OK, per confermare la selezione effettuata.

A display lampeggia l'ultima imposta- zione selezionata, il simbolo ♪♪ è acce- so.

■ Premendo i tasti ∧ o ∨ è possibile selezionare:

O: acustica tasti off; allarme sportello off

1: acustica tasti off; allarme sportello on

(dopo 4 minuti)

2: acustica tasti off; allarme sportello on

(dopo 2 minuti)

3: acustica tasti on; allarme sportello on

(dopo 2 minuti).

■ Premere il tasto OK, per confermare la selezione effettuata.

Si memorizza l'impostazione seleziona- ta, il simbolo ♪♪ lampeggia.

■ Premere sul tasto delle impostazioni per uscire da questa modalità.

Altrimenti l'elettronica dopo ca. 1 minuto esce in automatico dalla modalità impostazioni.

Luminosità display

È possibile adeguare la luminosità del display in base alla luce presente nell'ambiente in cui è installato l'elettro-domestico.

La luminosità del display può essere modificata gradualmente da 1 a 3. Di serie è impostata la luminosità massima 3.

Modificare la luminosità del display

■ Premere il tasto impostazioni.

A display compaiono tutti i simboli, il simbolo 🔒 lampeggia.

■ Premere ripetutamente i tasti per impostare la temperatura (∧ o ∨), fin-ché a display lampeggia il simbolo ⚙.

■ Premere il tasto OK, per confermare la selezione effettuata.

A display lampeggia l'ultima impostazione selezionata, il simbolo ⚙ è acceso.

■ Premendo i tasti ∧ o ∨ è possibile modificare la luminosità del display:

1: luminosità minima
2: luminosità media
3: luminosità massima.

■ Premere il tasto OK, per confermare la selezione effettuata.

Si memorizza l'impostazione seleziona-ta, il simbolo ☺ lampeggia.

■ Premere il tasto impostazioni, per uscire dalla modalità impostazioni. Altrimenti dopo ca. un minuto l'elettronica esce automaticamente dalla modalità impostazioni.

Modalità Sabbath iii

Per rispettare le tradizioni religiose, l'apparecchio è dotato di modalità Sabbath.

Vengono disattivati

• l'illuminazione interna a sportello aperto,
• tutti i segnali acustici e ottici,
• l'indicazione della temperatura,
• Superraffreddamento e DynaCool (qualora precedentemente attivati).

Si possono selezionare:

- il tasto impostazioni per spegnere la modalità Sabbath

- e il tasto On/Off.

La modalità Sabbath si disattiva automaticamente dopo ca. 120 ore.

Controllare che lo sportello sia ben chiuso dato che i segnali di allarme acustici e ottici sono disattivati.

Attivare la modalità Sabbath

■ Premere il tasto impostazioni.

A display compaiono tutti i simboli, il simbolo 🔒 lampeggia.

■ Premere ripetutamente i tasti per impostare la temperatura (∧ o ∨), fin-ché a display lampeggia il simbolo 🌐.

■ Premere il tasto OK, per confermare la selezione effettuata.

A display lampeggia l'ultima impostazione selezionata, il simbolo è acceso.

■ Operando coi sensori ∧ o ∨ è possibile impostare la modalità per il Sabbath. Per fare ciò, selezionare l'impostazione 1.

■ Premere il tasto OK, per confermare la selezione effettuata.

L'impostazione selezionata viene memorizzata, il simbolo q è acceso.

Appena il simbolo ïsi spegne a display dopo 3 secondi, la modalità per il Sabbath è attiva.

■ Spegnere la modalità Sabbath dopo il Sabbath.

Disattivare la modalità Sabbath

■ Premere il tasto delle impostazioni per uscire da questa modalità, a display compare la temperatura e la luce si accende.

Spia di sostituzione del filtro antiodore 🌿

Questo elettrodomestico non è dotato di filtri antiodore con supporto KKF-FF (Active AirClean). Il supporto è disponibile come accessorio su richiesta (v. capitolo “Accessori su richiesta”).

Dopo l'inserimento dei filtri antiodore occorre attivare la rispettiva spia di sostituzione.

Dopo ca. 6 mesi l'elettrodomestico ricorda all'utente di sostituire i filtri antiodore (v. capitolo "Pulizia e manutenzione", capoverso "Sostituire i filtri antiodore"). Il simbolo è acceso a display.

Dopo la sostituzione dei filtri antiodore bisogna resettare il contatore e la spia di spegne.

Attivare la spia di sostituzione del filtro antiodore oppure resettare il contatore.

■ Premere il tasto impostazioni.

A display compaiono tutti i simboli, il simbolo 🔒 lampeggia.

■ Premere ripetutamente i tasti per impostare la temperatura (∧ o ∨), finché a display lampeggia il simbolo

■ Premere il tasto OK, per confermare la selezione effettuata.

A display lampeggia l'ultima impostazione selezionata, il simbolo è acceso.

■ Premendo i tasti ∧ o ∨ è possibile fare una scelta:

O: la spia di sostituzione dei filtri anti- odore non è attivata
1: la spia di sostituzione dei filtri antiodore è attivata.
2: il contatore viene resettato.

■ Premere il tasto OK, per confermare la selezione effettuata.

Si memorizza l'impostazione seleziona-ta, il simbolo 🌐 lampeggia.

■ Premere sul tasto delle impostazioni per uscire da questa modalità.

Altrimenti l'elettronica dopo ca. 1 minuto esce in automatico dalla modalità impostazioni.

⚠️ Pericolo di esplosione a causa di composti gassosi infiammabili.

I composti gassosi infiammabili possono incendiarsi a causa di componenti elettrici.

Non conservare nell'apparecchio sostanze esplosive o prodotti con gas combustibili (p.es. bombolette spray). Le bombolette spray sono riconoscibili dall'indicazione del contenuto o dal simbolo della fiamma.

Gas eventualmente in uscita possono incendiarsi a causa di componenti elettrici.

⚠️ Pericolo di danneggiamento a causa di alimenti che contengono grassi o olio.

Se nell'apparecchio o nello sportello dell'apparecchio vengono conservati alimenti contenenti oli e grassi, accertarsi che il grasso che eventualmente fuoriesce non tocchi le parti dell'apparecchio in materiale plastico. Si possono formare delle crepe dovute a tensione e il materiale plastico potrebbe rompersi.

Accertarsi che il grasso eventualmente fuoriuscito non tocchi le parti dell'apparecchio in materiale plastico.

Aree di raffreddamento diffe- renti

Per la naturale circolazione dell'aria, nel vano frigorifero si creano aree di temperatura differenti.

L'aria fredda e pesante scende nella zona inferiore del vano frigorifero. Sfrutta-re quindi le diverse zone quando si introducono gli alimenti.

Conservare gli alimenti disponendoli ordinatamente nel vano, di modo che l'aria possa circolare.

Gli alimenti non devono toccare la parete posteriore interna del vano frigorifero. Se così fosse, potrebbero congelarsi alla parete posteriore.

Questo frigorifero è dotato di raffreddamento dinamico automatico, per cui quando la ventola è in funzione all'interno del vano si imposta una temperatura uniforme. Le diverse zone di freddo sono in questo modo più omogenee in termini di temperatura.

Area con temperatura più alta

L'area con la temperatura più alta nel vano frigorifero si trova in alto nella zona anteriore e nello sportello. Utilizzare quest'area per conservare burro e formaggio. Il burro non si indurisce e si può quindi spalmare facilmente; il sapore del formaggio rimane inalterato.

Area con temperatura più bassa

L'area con la temperatura più bassa nel vano frigorifero si trova direttamente sopra i cassetti per la frutta e la verdura e sulla parete posteriore.

Utilizzare quest'area per conservare alimenti delicati e facilmente deperibili, come:

• pesce, carne, pollame,
• insaccati, pietanze cotte,
• pietanze o dolci contenenti uova o panna,
• pasta fresca, impasti per torte dolci/salate o pizza,
  – formaggi e latticini di latte non pastorizzato,
• verdura precotta confezionata e in generale alimenti freschi la cui data di scadenza si riferisce all'alimento conservato a una temperatura di almeno 4°C.

Non conservare nell'apparecchio sostanze detonanti o bombolette con propellenti infiammabili, ad es. spray. Pericolo di esplosione!

Se nell'apparecchio o nello sportello dell'apparecchio vengono conservati alimenti contenenti oli e grassi, accertarsi che il grasso che eventualmente fuoriesce non tocchi le parti dell'apparecchio in materiale plastico. Si possono formare delle crepe dovute a tensione e il materiale plastico potrebbe rompersi.

Gli alimenti non devono toccare la parete posteriore interna del vano frigorifero. Se così fosse, potrebbero congelarsi alla parete posteriore.

Conservare gli alimenti disponendoli ordinatamente nel vano, di modo che l'aria possa circolare.

Da non conservare in frigorife- ro

Non tutti gli alimenti sono idonei alla conservazione a temperature inferiori a 5 °C, perché sensibili al freddo. A seconda dell'alimento, in caso di una conservazione a temperature troppo basse si potrebbero presentare variazioni nell'aspetto, nella consistenza, nel gusto e/o nel contenuto di vitamine dell'alimento stesso.

Sono da considerarsi alimenti sensibili alle basse temperature:

• ananas, avocado, banana, melograno, mango, melone, papaya, frutto della passione, agrumi (come limoni, arance, mandarini, pompelmi),
• frutta non completamente matura,
• melanzane, cetrioli, patate, peperoni, pomodori, zucchine,
• formaggio duro (ad es. parmigiano, formaggio di montagna).

Indicazioni per l'acquisto degli alimenti

La premessa più importante per una lunga durata di conservazione è la freschezza iniziale degli alimenti, quando li si introduce nell'elettrodomestico. Tale freschezza iniziale è di fondamentale importanza.

Tenere presente anche la data di sca- denza e la giusta temperatura di con- servazione.

Non si dovrebbe interrompere la catena del freddo, ad es. quando si trasportano gli alimenti nell'automobile calda.

Suggerimento: quando si fa la spesa accertarsi di avere sempre con sé una borsa frigo e, una volta a casa, riporre immediatamente gli alimenti nell'apparecchio.

Corretta conservazione degli alimenti

Conservare gli alimenti nel vano frigorifero confezionati oppure coperti. Si impedisce così che si secchino o emanino odori sgradevoli e che eventuali germi possano diffondersi tra le altre pietanze conservate in frigorifero. Osservare queste disposizioni in particolare nella conservazione degli alimenti di origine animale.

Se si imposta correttamente la temperatura di conservazione e si mantiene una corretta igiene, si può allungare considerevolmente la durata degli alimenti.

Frutta e verdura

Frutta e verdura possono essere conservate senza imballaggi negli appositi cassetti del frigorifero.

Alimenti ricchi di proteine

Alimenti ricchi di proteine si deteriorano più facilmente. Questo significa che molluschi e crostacei si deteriorano prima del pesce e il pesce prima della carne.

Spostare il balconcino/la men- sola per bottiglie

Suggerimento: Spostare i balconcini/le mensole per bottiglie nello sportello solo da vuote.

■ Sollevare il balconcino/la mensola per bottiglie ed estrarli tirandoli verso di sé.
■ Reinserire il balconcino dello sportello/la mensola per bottiglie nel punto desiderato. Accertarsi che il balconcino sia fissato e quindi stabile nelle apposite guide.

Spostare il sostegno per botti- glie

Il sostegno per bottiglie può essere spostato verso destra o verso sinistra. In questo modo si crea più spazio per le bevande contenute in confezioni di car-tone.

Il sostegno può essere anche smontato, p.es. per pulirlo.

■ Sollevare la mensola per bottiglie ed estrarla tirandola verso di sé.
■ Estrarre verso l'alto il sostegno dal bordo posteriore della mensola.

Ripiani/Ripiani con illuminazione

L'illuminazione a LED si trova sul listello in acciaio inossidabile dei ripiani. Spostando i ripiani è possibile illuminare il vano frigorifero come si desidera.

Se la luce non dovesse funzionare, controllare che i ripiani siano inseriti correttamente nelle loro griglie: il ripiano dispone sull'angolo anteriore sinistro di una piastrina metallica (contatti), per alimentare la luce a LED di corrente. Quando si inserisce il ripiano fare attenzione che i contatti aderiscano alle griglie.

Spostare i ripiani/ripiani con illuminazione

I ripiani possono essere spostati a seconda dell'altezza degli alimenti.

■ Sollevare il ripiano, tirarlo leggermente verso di sé, sganciarlo dalle guide e spostarlo verso l'alto o verso il basso.

Il bordo posteriore del ripiano deve essere rivolto verso l'alto, affinché gli alimenti non tocchino la parete posteriore rischiando di attaccarvisi.

I ripiani sono stabili grazie ad appositi dispositivi di fissaggio per impedire che possano essere inavvertitamente estratti.

Spostare il supporto per botti- glie

Il supporto per bottiglie può essere inserito in modo variabile nell'elettrodomestico.

■ Sollevare leggermente il supporto sul davanti, tirarlo leggermente verso di sé, sganciarlo dalle guide e spostarlo verso l'alto o verso il basso.

L'asta posteriore di arresto deve essere rivolta verso l'alto affinché le bottiglie non tocchino la parete posteriore.

Il supporto per bottiglie è dotato di un dispositivo di arresto per evitare di estrarlo inavvertitamente.

Estrarre e inserire i cassetti per la frutta e la verdura

(a seconda del modello)

Il cassetto per la frutta e la verdura si sposta su guide telescopiche che permettono di estarlo completamente quando vi si introducono gli alimenti o quando lo si deve pulire.

■ Estrarre il cassetto completamente e sollevarlo.

Successivamente reinserire le guide telescopiche. In questo modo si eviteranno danni!

Inserire il cassetto

■ Appoggiarlo sulle guide telescopiche completamente inserite.
■ Far rientrare il cassetto fino alla battuta di arresto.

Spostare i filtri antiodore

Il filtro antiodore con il supporto KKF-FF (Active AirClean) è disponibile come accessorio su richiesta (v. cap. "Accessori", par. "Accessori su richiesta").

Con alimenti dall'odore particolarmente intenso (p.es. formaggio saporito) fare attenzione a quanto segue:

• posizionare il supporto con i filtri anti- odore sul ripiano dove verranno con- servati questi alimenti.
• All'occorrenza sostituire i filtri antiodore prima del previsto.
• Posizionare altri filtri antiodore (con supporto) nell'elettrodomestico (v. cap. "Accessori", par. "Accessori su richiesta").

Il supporto dei filtri antiodore si posiziona sul listello protettivo posteriore della mensola o del ripiano.

■ Per spostare il filtro antiodore, tirare il supporto del filtro antiodore verso l'alto e rimuoverlo dal listello protettivo.

■ Posizionare il supporto sul listello protettivo della mensola o del ripiano desiderati.

Uso del vano congelatore

Usare il vano congelatore per

• conservare surgelati,
• preparare cubetti di ghiaccio e
• congelare piccole quantità di alimenti.

È possibile congelare max. 2 kg di alimenti ogni 24 ore.

Cosa succede quando si con- gelano alimenti freschi?

Si consiglia di congelare gli alimenti freschi il più rapidamente possibile affinché valore nutritivo, vitamine, colore e sapore rimangano invariati.

Più lenta è la fase di congelamento degli alimenti, più liquido defluisce dalle singole cellule negli interstizi. Il restringimento delle cellule è sensibilmente inferiore. Durante lo scongelamento, una piccola quantità di liquido giunta agli interstizi, può tornare alle cellule. In pratica l'alimento perde una grande quantità di liquido. Tale processo è riconoscibile dal liquido che si forma attorno agli alimenti durante la fase di scongelamento.

Se invece l'alimento viene congelato rapidamente, il liquido delle cellule non ha il tempo di fuoriuscire e giungere agli interstizi. Il restringimento delle cellule è sensibilmente inferiore. Durante lo scongelamento, la piccola quantità di liquido giunta agli interstizi, può tornare alle cellule e la perdita di liquidi è molto ridotta. Intorno agli alimenti si forma solo una modesta quantità di liquidi.

Introdurre alimenti surgelati

Non ricongelare alimenti leggermente o del tutto scongelati a meno che non siano stati precedentemente cotti.

Quando si conservano alimenti surgelati verificare già all'atto dell'acquisto:

• che la confezione sia integra,
  – la data di scadenza del prodotto e
• la temperatura di raffreddamento del congelatore del negozio.

Se la temperatura di raffreddamento è superiore ai -18 °C, la durata dei surgelati si riduce.

■ Acquistare i surgelati per ultimi e avvolgerli in carta da giornale o sistemarli in un'apposita busta per surgelati fino all'introduzione nel vano congelatore di casa.
■ A casa mettere subito i surgelati nell'apparecchio.

Congelare alimenti freschi

Congelare solo alimenti freschi e di buona qualità.

Da sapere

• Alimenti adatti al congelamento: carne fresca, pollame, selvaggina, pesce, verdura, erbe, frutta cruda, latticini, dolci, residui di cibo, tuorlo e albume d'uovo e molti cibi precotti.
• Alimenti non adatti al congelamento: uva, insalata, rapanelli, panna acida, maionese, uova intere nel guscio, cipolla, mele e pere crude intere.
• Per mantenere invariati il colore, il sapore e la vitamina C, scottare la verdura prima di congelarla. Allo scopo immergere la verdura in porzioni per 2-3 minuti in acqua bollente. Scolarla e raffreddarla sotto l'acqua fredda. Infine sgocciolarla.
• La carne magra è molto più adatta al congelamento rispetto alla carne grassa e si conserva più a lungo.
• Utilizzare della pellicola trasparente per dividere cotolette, bistecche ecc. da congelare. Si impedisce così che gli alimenti si congelino in blocco.
• Non salare e insaporire con spezie cibi crudi e verdura scottata prima di congelarli; salare e insaporire solo leggermente gli alimenti. Alcune spezie infatti cambiano di intensità durante il processo di congelamento.

- Far raffreddare alimenti o bevande all'esterno dell'apparecchio per evitare che gli alimenti già surgelati possano iniziare a scongelarsi e per non aumentare il consumo di corrente.

Confezionare i surgelati

■ Surgelare gli alimenti confezionati in porzioni.

- Materiali adatti

• Pellicola di plastica
• Sacchetti in polietilene
• Pellicola di alluminio
• Contenitori per surgelati

- Materiali non adatti

• Carta da pacchi
• Carta oleata
• Cellofan
• Sacchetti per l'immondizia
• Sacchetti della spesa usati

■ Far fuoriuscire l'aria dalla confezione.
■ Chiudere l'imballaggio aderente all'alimento con
- elastici di gomma
- clip di plastica
- filo oppure
- nastro adesivo per surgelati.

Suggerimento: i sacchetti in polietilene possono essere anche sigillati con un apposito apparecchio.

■ Annotare contenuto e data di congelamento sull'involucro.

Prima di conservare gli alimenti

Ca. 4 ore prima di conservare gli alimenti impostare la temperatura su 4 °C o meno.

Gli alimenti già presenti accumulano così una riserva di freddo.

Disposizione degli alimenti

Gli alimenti da congelare non devono toccare alimenti già congelati altrimenti questi ultimi possono iniziare a scongelarsi.

■ Le confezioni devono essere asciutte per evitare che congelando si attac-chino.
- Disporre gli alimenti da congelare separatamente sul fondo del vano congelatore oppure a contatto con le pareti laterali del vano interno affinché possano congelare in modo rapido fino in fondo.

Ca. 24 ore dopo l'introduzione

Il procedimento di congelamento è terminato.
■ Impostare nuovamente la temperatura sul valore desiderato.

Consigliamo una temperatura di raffreddamento di 4 °C.

Tempo di conservazione ali- menti surgelati

La capacità di conservazione degli alimenti può variare di molto persino mantenendo la temperatura prevista di -18 °C. Anche nei prodotti surgelati si verificano processi di degradazione fortemente rallentati. A causa dell'ossigeno presente nell'aria ad es. il grasso può irrancidire. Per questo motivo la carne magra si conserva il doppio del tempo rispetto alla carne grassa.

I tempi di conservazione indicati sono valori indicativi per la durata di conservazione di svariati gruppi di alimenti nel vano congelatore.

Gruppo di alimenti Tempo	conservazione (mesi)
Gelato da 2 a 6
Pane, dolci da 2 a 6
Formaggio da 2 a 4
Pesce, grasso da 1 a 2
Pesce, magro da 1 a 5
Insaccati, prosciutto da 1 a 3
Selvaggina, maiale da 1 a 12
Pollame, manzo da 2 a 10
Verdura, frutta da 6 a 18
Erbette da 6 a 10

Per quanto riguarda i prodotti surgelati acquistati è necessario rispettare la data di scadenza indicata sulla confezione.

Scongelare gli alimenti

Non ricongelare alimenti leggermente o del tutto scongelati a meno che non siano stati precedentemente cotti.

Come scongelare alimenti congelati:

• nel forno a microonde,
• nel forno con la modalità "Thermovent" oppure "Scongelare",
• a temperatura ambiente,
• nel frigorifero (il freddo ceduto dai surgelati viene utilizzato per raffred-dare gli altri alimenti presenti in frigo),
• nel forno a vapore.

Fette di carne e pesce possono essere disposte direttamente nella padella calda, anche se non sono completamente scongelate.

Scongelare carne e pesce a pezzi (ad es. carne macinata, pollo, filetto di pesce) senza che questi entrino in contatto con altri alimenti. Raccogliere il liquido di scongelamento ed eliminarlo accuratamente.

La frutta può essere scongelata a temperatura ambiente sia nella confezione, che in una terrina coperta.

La verdura può essere generalmente messa, ancora congelata, in acqua o olio bollente. Il tempo di cottura è leggermente inferiore rispetto al tempo necessario per preparare la verdura fresca, perché la struttura cellulare si è modificata.

Preparare cubetti di ghiaccio

■ Riempire per tre quarti la vaschetta con acqua e sistemarla sul fondo del vano congelatore.
■ Per staccare la vaschetta eventualmente attaccatasi sul fondo del vano congelatore usare un attrezzo non appuntito, ad esempio il manico di un cucchiaio.

Suggerimento: i cubetti possono essere facilmente estratti dal contenitore torcendolo o tenendolo brevemente sotto acqua corrente.

Raffreddamento rapido di bevande

■ Per raffreddare rapidamente le bevan-de attivare la funzione Superraffred-damento.

Se si introducono nel vano congelatore bottiglie affinché si raffreddino rapidamente, ricordarsi di toglierle al più tardi dopo un'ora. Se le bevan-de gelano, la bottiglia può scoppiare.

Vano frigorifero

La zona frigorifero si sbrina in automatico.

Quando il compressore è in funzione, sulla parete posteriore del vano frigorifero si possono formare brina o goccio-line d'acqua. Non occorre eliminarle poiché esse evaporano automaticamente grazie al calore del compressore.

L'acqua di sbrinamento scorre in una canaletta di raccolta e attraverso un foro di scarico nel sistema di evaporazione sul retro dell'apparecchio.

Pulire la canaletta dell'acqua di sbrinamento e il foro di deflusso. L'acqua di sbrinamento deve poter defluire sempre senza impedimenti.

Fare attenzione che non giunga dell'acqua all'elettronica o all'illuminazione.

⚠️ Pericolo di danneggiamento a causa della penetrazione di umidità. Il vapore di un apparecchio a vapore può danneggiare le plastiche e i componenti elettrici.

Non utilizzare mai un apparecchio a vapore per pulire l'elettrodomestico.

Attraverso la canaletta destinata allo scarico dell'acqua di sbrinamento non deve scorrere nessun liquido di pulizia.

Non rimuovere la targhetta dati all'interno dell'elettrodomestico. In caso di guasti è necessaria.

Indicazioni sui prodotti per la pulizia

All'interno del frigorifero utilizzare solo prodotti per la pulizia che non possano compromettere gli alimenti.

Per non danneggiare le superfici, per la pulizia evitare di usare

– detergenti contenenti soda, ammoniaca, acidi o cloruri,
– prodotti anticalcare,
- detergenti abrasivi, ad es. polveri o latte abrasivi, pietre di pulizia (cleaning stone),
- detersivi contenenti solventi,
– detergenti per acciaio inossidabile,
– detergenti per lavastoviglie,
- spray per forno,
– detergenti per vetro,
- spugne dure abrasive e spazzole, ad es. pagliette o spugne per i piatti,
- gomme cancella-sporco,
- raschietti affiliati in metallo.

Per la pulizia si consiglia un panno in spugna pulito, dell'acqua tiepida e un po' di detersivo per i piatti.

Indicazioni importanti per la pulizia si trovano alle pagine seguenti.

Operazioni preliminari

■ Spegnere l'elettrodomestico.

Il display si spegne e l'elettrodomestico non raffredda più.

■ Sfilare la spina dalla presa oppure disinserire l'interruttore principale dell'impianto elettrico.
■ Togliere gli alimenti dall'apparecchio e conservarli in un luogo fresco.
■ Sbrinare il vano congelatore (v. cap. "Sbrinamento", par. "Vano congelatore").
■ Per pulirle, smontare tutte le ulteriori parti interne, estraibili dall'elettrodomestico.

Ripiani/Ripiani con illuminazione

Il listello in acciaio inossidabile con il- luminazione LED o i listelli in acciaio inossidabile sulle mensole non si possono lavare in lavastoviglie!

Il listello in acciaio inossidabile con il- luminazione LED sulla mensola non può essere immerso in acqua per la pulizia.

Per rimuovere il listello in acciaio inox con luce a LED o il listello in acciao inox e il listello posteriore, procedere come segue:

■ appoggiare il ripiano con la parte superiore rivolta verso il basso su una base morbida (p.es. uno strofinaccio) sul piano di lavoro.

Listello in acciaio inox con illuminazione a LED

Attenzione! Staccare sempre prima il lato sul quale non si trovano i contatti per l'illuminazione a LED.

■ Afferrare sul lato sinistro nel punto più posteriore il bordo in plastica del listello in acciaio inossidabile.

1. Allontanare il bordo in plastica dal ripiano e

2. rimuovere contemporaneamente il listello. Adesso si rimuove anche il lato opposto.

3. Rimuovere il listello protettivo.

■ Dopo la pulizia fissare il listello in acciaio inox o il listello protettivo al ripiano in ordine inverso.

Mensole per bottiglie e balconcini

I listelli in acciaio delle mensole per bottiglie/dei balconcini non si possono lavare in lavastoviglie!

Per smontare i telai in acciaio inox, procedere nel modo seguente:

■ appoggiare la mensola per bottiglie/il balconcino con il lato frontale sulla superficie di lavoro.

■ Afferrare un'estremità del telaio e rimuoverlo dalla mensola. Adesso si stacca l'intero telaio dalla mensola.

■ Dopo la pulizia fissare il telaio in acciaio inox alla mensola in ordine inverso.

Pulire il vano interno e gli accessori

Pulire l'elettrodomestico regolarmente, almeno una volta al mese e il vano congelatore dopo ogni sbrinamento.

Non far seccare le impurità, ma ri- muoverle subito.

■ Pulire gli interni e gli accessori con acqua tiepida e un po' di detersivo. Ultimate le operazioni di pulizia, risciacquare tutto con acqua pulita e asciugare con un panno morbido.

I componenti in acciaio inossidabile presenti sulle mensole non si possono lavare in lavastoviglie.

Rimuovere i pannelli o i listelli, prima di riporre le mensole in lavastoviglie.

I seguenti pezzi non si possono lavare in lavastoviglie:

• pannelli o listelli in acciaio inossidabile
• i listelli protettivi posteriori sulle men- sole
• tutti i cassetti e i relativi coperchi (presenti a seconda del modello)
• il supporto bottiglie
• la griglia di appoggio (disponibile a seconda del modello).

■ Pulire questi accessori a mano.

I seguenti pezzi si possono lavare in lavastoviglie:

La temperatura del programma di lavaggio non deve superare i 55 °C.

Le parti in materiale plastico possono tingersi nella lavastoviglie se vengono a contatto con sostanze coloranti presenti nei residui di cibo, ad es. carote, pomodori e ketchup. Questa decolorazione non pregiudica la stabilità dei pezzi.

• il supporto per le bottiglie, il contenitore del burro, il portauova, la vaschetta del ghiaccio (in dotazione in base al modello)
  – le mensole per bottiglie e i balconcini nello sportello interno (senza profilo in acciaio inox)
• i ripiani (senza listelli)

■ Pulire spesso la canaletta e il foro di scarico dell'acqua di sbrinamento del vano frigorifero con l'ausilio di uno stuzzicadenti o simili affinché l'acqua possa scorrere senza impedimenti.
■ Lasciare aperto l'elettrodomestico ancora per un po' di tempo per aerarlo abbastanza e per evitare che si formino odori sgradevoli.

Pulire la guarnizione sportello

⚠️ Pericolo di danneggiamento a causa di una pulizia errata. La guarnizione dello sportello trattata con oli o grassi può diventare porosa. Non trattare la guarnizione dello sportello con oli o grassi.

■ Pulire regolarmente la guarnizione dello sportello con acqua pulita e asciugarla infine accuratamente con un panno.

Pulire le fessure di aerazione e fuoriuscita dell'aria

Eventuali depositi di polvere accrescono il consumo di energia elettrica.

■ Pulire con regolarità la griglia di aerazione servendosi di un pennello o dell'aspirapolvere (utilizzare ad es. il pennello per aspirapolvere Miele).

Dopo la pulizia

■ Sistemare tutte le parti nel frigorifero.

I supporti per i ripiani di appoggio di sinistra sono dotati di placchette di metallo (contatti) per la corrente dell'il-luminazione a LED.

Controllare che i contatti siano puliti e asciutti prima di infilare il ripiano di appoggio dotato di illuminazione.

Infilare il ripiano finché si incastra percettibilmente. L'illuminazione funziona solo così.

■ Inserire la spina nella presa di corrente elettrica e accendere l'apparecchio.
■ Attivare per un po' la funzione Superraffreddamento per abbassare più celermente la temperatura interna.
■ Reintrodurre gli alimenti nell'apparecchio e chiudere lo sportello.

Sostituire i filtri antiodore

Il filtro antiodore con il supporto KKFF (Active AirClean) è disponibile come accessorio su richiesta (v. cap. "Descrizione apparecchio", par. "Accessori su richiesta").

Sostituire ca. ogni 6 mesi i filtri antiodore nel supporto.

I filtri antiodore sostituibili KKF-RF si possono acquistare presso l'assistenza tecnica autorizzata Miele, presso i rivenditori specializzati o sul sito internet di Miele.

Suggerimento: il supporto per i filtri antiodore è adatto al lavaggio in lavastoviglie.

■ Rimuovere il supporto per i filtri antiodore dal ripiano tirandolo verso l'alto.

I filtri antiodore impiegati non devono toccare la parete posteriore dell'apparecchio, perché a causa dell'umidità potrebbero incollarsi a quest'ultima. Inserire i nuovi filtri antiodore il più a fondo possibile nel supporto, di modo che non sporgano dal bordo del supporto.

■ Estrarre entrambi i filtri antiodore e inserire i nuovi filtri con il bordo circolare nel supporto verso il basso.

■ Applicare la sede del filtro centralmente sul bordo posteriore del ripiano affinché si agganci.

La maggior parte dei guasti che si verificano durante l'uso quotidiano dell'apparecchio può essere eliminata personalmente, senza difficoltà. In molti casi è possibile risparmiare tempo e costi senza doversi necessariamente rivolgere all'assistenza tecnica.

Le tabelle che seguono sono un aiuto per individuare e possibilmente eliminare le cause dei guasti.

Fino a che il guasto non sarà risolto, non aprire lo sportello dell'elettrodomestico per evitare perdite di freddo.

Problema Causa e rimedio
L'elettrodomestico non ha potenza di raffreddamento, la luce interna non funziona a sportello aperto dell'elettrodomestico e il display non si accende.	L'elettrodomestico non è acceso e sul display compare il simbolo di allacciamento alla rete elettrica -CF.■ Accendere l'elettrodomestico.
	La spina non è inserita correttamente nella presa elettrica.■ Infilare la spina nella presa. Se l'apparecchio è spento a display compare il simbolo di allaccia-mento alla rete elettrica -CF.
	L'interruttore generale dell'impianto elettrico è scattato, in caso contrario l'elettrodomestico, la tensione di rete o un altro apparecchio potrebbero essere difettosi.■ Rivolgersi a un elettricista qualificato oppure all'as-sistenza tecnica Miele.
A display si accende il simbolo I, il frigo/con-gelatore non raffredda, tuttavia sia i comandi che la luce interna fun-zionano.	È attiva la modalità fiera. Questa modalità consente ai rivenditori di presentare l'elettrodomestico senza azionare il raffreddamento. Per l'uso domestico que-sta funzione non è necessaria.■ Spegnere la modalità fiera (v. “Informazioni per i ri-venditori/Modalità fiera”).
Il compressore funziona costantemente.	Non è un guasto. Per risparmiare energia, il compressore funziona con un numero inferiore di giri se non deve raffreddare l'apparecchio. In questo modo aumenta il tempo di funzionamento del compressore.
Il compressore si attiva più frequentemente e più a lungo; la temperatura interna è troppo bassa.	Le fessure di aerazione e sfiato nel mobile sono ostruite o impolverate.■ Non coprire mai le fessure di aerazione e sfiato.■ Eliminare la polvere eventualmente presente su queste fessure con regolarità.
	Gli sportelli dell'elettrodomestico sono stati aperti frequentemente oppure sono stati congelati grandi quantitativi di alimenti freschi.■ Aprire lo sportello o lo sportello del vano congelatore solo in caso di bisogno e chiuderli subito.La temperatura necessaria si imposta dopo breve tempo di nuovo in automatico.
	Gli sportelli non sono chiusi correttamente.Nel vano congelatore si è formato uno spesso strato di ghiaccio.■ Chiudere gli sportelli.La temperatura necessaria si imposta dopo breve tempo di nuovo in automatico.Qualora si fosse già formato uno spesso strato di ghiaccio, si riduce la potenza di raffreddamento e aumentano i consumi di energia elettrica.■ Sbrinare e pulire il vano congelatore.
	La temperatura ambiente è troppo alta. Più alta è la temperatura ambiente, più a lungo dovrà lavorare il compressore.■ Seguire le indicazioni riportate al capitolo “Istruzioni di montaggio, Luogo di posizionamento”.
	L'elettrodomestico non è stato incassato correttamente nel vano.■ Attenersi alle indicazioni ai capitoli “Istruzioni di montaggio; prima di incassare l'apparecchio”.È stata impostata una gradazione troppo bassa.■ Correggere l'impostazione della temperatura.
Il compressore si attiva più frequentemente e più a lungo; la temperatura interna è troppo bassa.
	La funzione Superraffreddamento è ancora accesa.■ Per risparmiare energia è possibile spegnere anzi-tempo la funzione Superraffreddamento.
Il compressore si attiva meno di frequente e per periodi più brevi; la temperatura interna aumenta.	Non è un guasto. La temperatura è troppo elevata.■ Correggere l'impostazione della temperatura.■ Controllare di nuovo la temperatura dopo 24 ore.
	Gli alimenti congelati iniziano a decongelarsi.Non è stata raggiunta la temperatura ambiente in base alla quale è stato impostato l'elettrodomestico.Il compressore si attiva di rado, se la temperatura è troppo bassa. Per questo motivo nel vano congelatore potrebbe regnare una temperatura troppo elevata.■ Seguire le indicazioni riportate al capitolo “Installazione”, par. “Istruzioni di montaggio - Luogo di posizionamento”.■ Aumentare la temperatura ambiente.
Vicino al compressore, dietro in basso sul fri-gorifero, lampeggia una spia di controllo LED (a seconda del modello). L'elettronica del compressore è dotata di una spia a LED di fun-zionamento e di diagno-si dei guasti.	La spia lampeggia ogni 5 secondi più volte.Si è verificato un guasto.■ Contattare il servizio di assistenza tecnica Miele.
	Lampeggia regolarmente ogni 15 secondi.Non è un guasto. Il fatto che lampeggi è normale.

Segnalazioni a display

Segnalazione Causa e rimedio
A display è acceso il simbolo di allarme ⚠️ e suona un segnale acustico.	È stato attivato l'allarme sportello.■ Chiudere lo sportello. Il simbolo di allarme ⚠️ si spegne e il segnale acustico cessa di suonare.
💡 è acceso a display.	È attiva l'impostazione Ricorda: sostituire il filtro antiodore: si tratta dell'esortazione a sostituire il filtro antiodore (Active AirClean).■ Sostituire i filtri antiodore nel supporto (v. “Pulizia e manutenzione - Sostituire i filtri antiodore”).■ Resettare il contatore (v. capitolo “Altre impostazioni”, capoverso “Spia di sostituzione filtri antiodore ☎”).
A display appare “F0 fi-no a F9”.	Si tratta di un guasto.■ Contattare il servizio di assistenza tecnica Miele.

L'illuminazione interna non funziona

Problema Causa e rimedio
L'illuminazione interna non funziona.	L'elettrodomestico non è acceso.■ Accendere l'elettrodomestico.
	È attiva la modalità Sabbath: il display è scuro e l'elettrodomestico raffredda.■ Premere il tasto delle impostazioni per uscire da questa modalità.Quindi a display compare la temperatura e l'illumina-zione interna si accende (v. cap. “Altre impostazion”, par. “Attivare/disattivare modalità Sabbath”).
	La luce si spegne automaticamente per surriscalda-mento se lo sportello rimane aperto per ca. 15 minuti. Qualora non fosse questo il motivo, si è verificato un guasto.⚠️ Pericolo di scossa elettrica per la presenza di cavi esposti.Quando si rimuove la copertura della luce è possi-bile venire a contatto con parti che conducono corrente.Non rimuovere la copertura della luce. L'illumina-zione a LED può essere riparata e sostituita esclusivamente dall'assistenza tecnica autorizzata Miele.
	⚠️ Pericolo di ferirsi con le luci a LED.Questa illuminazione corrisponde al gruppo di rischio RG 2. Se la copertura è difettosa, si può compromettere la vista.In caso di copertura della lampadina difettosa non osservare la luce con strumenti ottici da vicino (una lente di ingrandimento o simili).■ Contattare il servizio di assistenza tecnica Miele.
L'illuminazione a LED su uno dei ripiani non funziona.	Il ripiano non è correttamente inserito.■ Verificare che i ripiani siano inseriti correttamente nei loro supporti: il ripiano dispone sull'angolo anteriore sinistro di una placchetta metallica (contatti) per approvvigionare di corrente l'illuminazione a LED.■ Inserire il ripiano fino allo scatto.
	La placchetta di metallo non è pulita e asciutta.■ Pulirla con uno straccio umido e asciugarla bene con uno straccio, che non rilascia peli.
	La luce a LED sul listello in acciaio inox è difettosa.⚠️ Pericolo di scossa elettrica per la presenza di cavi esposti.Quando si rimuove la copertura della luce è possibile venire a contatto con parti che conducono corrente.Non rimuovere la copertura della luce. L'illumina-zione a LED può essere riparata e sostituita esclusivamente dall'assistenza tecnica autorizzata Miele.
	⚠️ Pericolo di ferirsi con le luci a LED.Questa illuminazione corrisponde al gruppo di rischio RG 2. Se la copertura è difettosa, si può compromettere la vista.In caso di copertura della lampadina difettosa non osservare la luce con strumenti ottici da vicino (una lente di ingrandimento o simili).
	■ Sostituire il ripiano con illuminazione a LED. È re-peribile presso il servizio di assistenza tecnica Miele.
L'illuminazione a LED non funziona su tutti i ripiani.	Del liquido è giunto sulla luce a LED su un ripiano op-pure sui contatti (piastrine metalliche) sui supporti a sinistra.Uno spegnimento di sicurezza spegne l'illuminazione a LED su tutti i ripiani.Pulire i listelli in acciaio con illuminazione a LED con un panno umido, asciugarli o lasciarli asciuga-re al di fuori del frigorifero. Pulire allo stesso modo anche le piastrine in metallo (contatti) dei supporti.Accertarsi che i contatti siano puliti e asciutti prima di inserire i ripiani con l'illuminazione.Inserire il ripiano fino allo scatto.Chiudere lo sportello.Alla successiva apertura dello sportello l'illuminazio-ne interna funziona di nuovo.
	Se non sono questi i motivi, si è verificato un guasto.Contattare il servizio di assistenza tecnica Miele.

Problemi generali con l'apparecchio

Problema Causa e rimedio
Il simbolo è acceso a display. Non è possibile spegnere l'elettrodomestico.	È attivo il blocco.■ Disattivare il blocco (v. “Altre impostazioni, Attiva-re/disattivare il blocco”).
I surgelati si sono attac-cati sul fondo.	La confezione degli alimenti non era asciutta quando sono stati introdotti.■ Staccare i surgelati con un attrezzo non appuntito, ad es. il manico di un cucchiaio.
Il segnale acustico non suona, sebbene lo spor-tello sia aperto da un certo lasso di tempo.	Non è un guasto. Il segnale acustico di allarme è stato disattivato nella modalità impostazioni (v. “Al-tre impostazioni - Segnali acustici ”).
L'apparecchio è caldo sulle pareti esterne.	Non è un guasto. Il calore generato dalla produzione di freddo viene utilizzato per evitare la formazione e il deposito di condensa.
Il fondo del vano frigori-fero è bagnato.Rumori “normali”	Il foro di deflusso dell'acqua di sbrinamento è ottura-to.■ Pulire la canaletta dell'acqua di sbrinamento e il foro di deflusso.A cosa attribuirli?
Ronzio Il ronzio	deriva dal motore (compressore). Per breve tempo può diventare più forte quando si accende il motore.
Gorgoglio Il gorgoglio	deriva dal refrigerante, che scorre nei tubi.
Clic Questo rumore è percettibile quando il termostato accende o spegne il motore.
Scricchiolio Gli	scricchiolii sono causati dalla dilatazione del materiale nell'elettrodomestico.
Si tenga presente che i rumori del motore e di corrente nel circuito del freddo so-no inevitabili.

Rumori Causa	e rimedio
Strepitio, ci-golio, tintin-nio	L'apparecchio non è in piano. Sistemarlo correttamente serven-dosi di una livella a bolla d'aria. Servirsi dei piedini sotto l'appa-recchio oppure inserire uno spessore.
	L'apparecchio tocca mobili o apparecchiature vicine. Scostarlo.
	Cassetti o ripiani traballano o sono incastrati. Controllare le parti mobili ed eventualmente reinserirle.
	Bottiglie o recipienti si toccano. Scostarli leggermente.
	Il supporto del cavo per il trasporto è ancora appeso alla parete posteriore. Rimuoverlo.

Contatti in caso di guasto

In caso di guasti che non si è in grado di risolvere da soli, contattare il negozio specializzato Miele o il servizio di assistenza tecnica Miele.

Il numero di telefono dell'assistenza tecnica Miele si trova in fondo alle presenti istruzioni.

Indicare sempre il modello e il numero di fabbricazione dell'apparecchio. Questi dati possono essere rilevati dalla targhetta dati.

I dati sono riportati sulla targhetta nella parte anteriore dell'elettrodomestico.

Garanzia

La durata della garanzia prevista dalla legislazione vigente è di 2 anni.

Per ulteriori informazioni sulle condizioni di garanzia rivolgersi all'assistenza tecnica Miele.

Modalità fiera

La funzione “modalità fiera” serve per presentare l'elettrodomestico nel locale di vendita o durante esposizioni. Con questa modalità, i comandi e la luce interna funzionano, mentre il compressore rimane spento.

Accendere la modalità fiera

■ Spegnere l'apparecchio, toccando il tasto On/Off.

Se non funziona, significa che è attivo il blocco.

A display scompare l'indicazione della temperatura, mentre compare il simbolo di allacciamento alla rete elettrica -C.

■ Tenere premuto il tasto ∨.

■ Inoltre premere una volta il tasto On/Off (senza rilasciare il tasto ∨).

■ Continuare a premere il tasto ∨, fin- ché a display compare il simbolo ▪.

■ Rilasciare il tasto V.

È attiva la modalità fiera, a display è acceso il simbolo ■.

Spegnimento modalità fiera

Il simbolo è acceso a display.

■ Premere il tasto impostazioni.

A display compaiono tutti i simboli, il simbolo 🔒 lampeggia.

■ Premere ripetutamente i tasti per impostare la temperatura (√ o ∧), finché a display lampeggia il simbolo ▪.

■ Premere il tasto OK, per confermare la selezione effettuata.

A display lampeggia 1 (significato: modalità fiera attiva), il simbolo è acceso.

■ Premere il tasto ∨ o ∧, di modo che a display appaia ∅ (significato: modalità fiera disattivata).

■ Premere il tasto OK, per confermare la selezione effettuata.

Si memorizza l'impostazione seleziona- ta, il simbolo | lampeggia.

■ Premere il tasto impostazioni, per uscire dalla modalità impostazioni. Altrimenti dopo ca. un minuto l'elettronica esce automaticamente dalla modalità impostazioni.

La modalità fiera è disattiva, il simbolo si spegne.

Istruzioni di montaggio

Luogo di posizionamento

⚠️ Pericolo di danneggiamento o di ferimento a causa del congelatore che si ribalta.

Se l'elettrodomestico non è incassato, può ribaltarsi!

Tenere lo sportello o gli sportelli dell'elettrodomestico chiuso/i finché i lavori di incasso sono terminati e l'elettrodomestico è stato fissato alla nicchia secondo le istruzioni d'uso e di montaggio.

⚠️ Pericolo di incendio e danneggiamento a causa di apparecchi che rilasciano calore.

Gli apparecchi che rilasciano calore possono incendiarsi e incendiare l'elettrodomestico.

L'elettrodomestico non deve essere installato sotto un piano di cottura.

Un ambiente secco e con possibilità di aerazione è l'ideale.

Al momento di scegliere il luogo di posizionamento tenere conto che il consumo energetico dell'apparecchio aumenta se nelle immediate vicinanze vi sono il riscaldamento, una cucina elettrica o altre fonti di calore. Anche i raggi diretti del sole sono da evitare.

Più alta è la temperatura ambiente, più a lungo il compressore rimane in funzione e quindi aumenta il consumo di energia elettrica.

Al momento di incassare l'apparecchio osservare che:

- La presa non deve trovarsi dietro l'apparecchio e in caso di necessità deve essere facilmente raggiungibile.

- La spina e il cavo elettrico non devono toccare la parete posteriore dell'apparecchio perché potrebbero rimanere danneggiati dalle vibrazioni.

- Non collegare altri elettrodomestici alle prese poste dietro l'apparecchio.

⚠️ Pericolo di danneggiamento a causa dell'umidità dell'aria.

In caso di umidità elevata la condensa può depositarsi sulle superfici esterne dell'apparecchio e causarne la corrosione.

Per prevenire il fenomeno, posiziona-re l'apparecchio per il freddo in un ambiente asciutto e/o climatizzato dotato di sufficiente aerazione.

Dopo l'incasso assicurarsi che lo sportello si chiuda correttamente, siano rispettate le sezioni di aerazione e fuoriuscita dell'aria indicate e che l'apparecchio sia stato incassato come descritto in queste istruzioni d'uso e di montaggio.

Classe climatica

L'elettrodomestico è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati. La classe climatica è indicata sulla targhetta dati nel vano interno dell'elettrodomestico.

Classe climatica	Temperatura ambiente
SN da +10°C	a +32°C
N da +16°C	a +32°C
ST da +16°C	a +38°C
T da +16°C	a +43°C

Se la temperatura ambiente è inferiore ai dati indicati, il compressore rimarrà inattivo per un intervallo più lungo. Con- seguentemente la temperatura all'interno dell'elettrodomestico può salire e provocare danni.

Aerazione e fuoriuscita dell'aria

Se non si rispettano le misure indicate per le fessure di aerazione e fuoriuscita dell'aria, il compressore si attiva più di frequente e funziona per un periodo più lungo.

Questo causa un eccessivo consumo di energia elettrica e anche la temperatura di funzionamento del compressore aumenta: due situazioni che potrebbero danneggiare il compressore.

Rispettare assolutamente le fessure di aerazione e fuoriuscita dell'aria indicate.

L'aria sulla parete posteriore del frigo/congelatore si riscalda. Il mobile in cui l'elettrodomestico viene incassato deve

essere realizzato in maniera tale da garantire un'aerazione e una fuoriuscita dell'aria perfette (v. "Misure d'incasso"):

• L'aria entra ① dallo zoccolo ed esce ② in alto, nell'area posteriore del mobile cucina.
• Per l'aerazione e lo sfiato predisporre sul retro dell'elettrodomestico un canale di sfiato di almeno 40 mm di profondità.
• Le sezioni di aerazione e sfiato nello zoccolo del mobile, nel mobile da incasso e sotto il soffitto devono essere continue e di almeno 200 cm², affinché l'aria riscaldata possa fuoriuscire senza incontrare ostacoli.

Per apporre delle griglie di aerazione nelle aperture di aerazione e sfiato, considerare che l'apertura deve essere rispettivamente maggiore di 200 cm². Il passaggio di 200 cm² si ottiene dalla somma delle sezioni di apertura della griglia.

- Importante! L'elettrodomestico funziona maggiormente a risparmio energetico quanto più grandi sono le fessure di aerazione e sfiato.

Non coprire o ostruire le fessure di aerazione e fuoriuscita dell'aria. Inoltre pulirle con regolarità dalla polvere depositatasi.

Sezione di aerazione superiore

La sezione di aerazione superiore può essere eseguita in modi diversi:

① direttamente sopra il congelatore con una griglia di sfiato (apertura libera di almeno 200 cm²)
② tra mobile cucina e soffitto
③ in un controsoffitto.

Anta del mobile

Fessura orizzontale e verticale

A seconda del tipo di cucina sono determinati lo spessore e il raggio dello spigolo dello sportello del mobile così come la fessurazione tutt'attorno (orizzontale e verticale).

Pertanto osservare assolutamente:

- Fessura orizzontale

La fessura tra anta del mobile e anta sovrastante deve essere di almeno 3 mm.

- Fessura verticale

Se la fessura tra lo sportello del mobile dell'elettrodomestico e il frontale del mobile a fianco sul lato della cerniera o la parete laterale fosse troppo esigua, potrebbe portare a una collisione dello sportello dell'elettrodomestico quando lo si apre contro il frontale del mobile cucina/la parete laterale.

A seconda dello spessore e del rag- gio spigolo dello sportello del mobile è necessaria una fessura particolare.

Tenerne conto quando durante la pianificazione della cucina o quando si sostituisce l'elettrodomestico, al fine di individuare una soluzione d'incasso.

Spessore sportello mobileA [mm]	Fessura X [mm]per diversiraggi spigolo BR0 R1,2 R2 R3
≥16 - 19 min. 3
20 5 4 4 3,5
21 5,5 5 4,5 4
22 6,5 6 5,5 5

Frontale mobile cucina a fianco

A = spessore frontale mobile

B = raggio spigolo

X = fessura

Parete laterale che chiude

A = spessore frontale mobile

B = raggio spigolo

X = fessura

Suggerimento: montare un distanziatore tra il corpo del mobile e la parete laterale. In questo modo si ottiene una fessura di una certa larghezza.

- Peso sportello o anta del mobile

⚠️ Pericolo di causare danni per via di uno sportello o di un'anta del mobile troppo pesante.

Uno sportello o un'anta del mobile che supera il peso consentito può danneggiare le cerniere dell'elettro-domestico e causare danni di funzionamento.

Prima di montare il frontale del mobile accertarsi che non venga superato il peso consentito dei frontali da montare:

apparecchio peso max. spor- tello in kg

K 37442 iDF 26

Montaggio ante mobili grandi o divise

Per il montaggio delle ante dei mobili grandi o divise sono disponibili presso l'assistenza tecnica autorizzata o i rivenditori Miele un kit di montaggio o un paio di angolari di fissaggio aggiuntivi.

Prima di incassare l'elettrodomestico

■ Prima di incassare l'elettrodomestico estrarre dal vano interno i pezzi per il montaggio e gli altri accessori e rìmuovere il nastro adesivo dallo sportello esterno.
■ Dalla parete posteriore dell'elettrodomestico non rimuovere in nessun caso

• i distanziatori (a seconda del modello). Consentono di mantenere la giusta distanza tra la parete posteriore dell'elettrodomestico e il muro.
• i cuscinetti situati (a seconda del modello) nella griglia metallica (scambia-tore di calore); sono essenziali per il funzionamento dell'elettrodomestico. Il loro contenuto non è né tossico né pericoloso.
  ■ Staccare il portacavo sul retro dell'elettrodomestico.

■ Aprire lo sportello dell'elettrodomestico e rimuovere la sicurezza per il trasporto rossa ① (a seconda del modello).

Se il vecchio elettrodomestico aveva un'incernieratura diversa

Anche se l'incernieratura dell'elettrodomestico precedente era diversa è comunque possibile riutilizzare l'anta del mobile. In questo caso rimuovere le cerniere dal mobile d'incasso. Non sono più necessarie poiché l'anta verrà montata sullo sportello dell'elettrodomestico. Tutti gli accessori occorrenti sono forniti di serie o possono eventualmente essere richiesti al servizio di assistenza tecnica Miele.

Frontale in acciaio inox

(a seconda del modello)

Se il vecchio elettrodomestico era dotato di una cerniera differente e non si desidera o non si può utilizzare l'anta del vecchio mobile è possibile sostituire quest'ultima con un frontale in acciaio inox.

Richiedere all'assistenza tecnica informazioni su come reperire il frontale in acciaio.

Misure d'incasso

*Il consumo energetico dichiarato è stato accertato con una nicchia profonda 560 mm. L'elettrodomestico è in grado di funzionare già a partire da una nicchia profonda 550 mm. In questo caso, però, il consumo energetico è leggermente più alto.

Prima dell'incasso accertarsi che il mobile da cucina corrisponda alle misure d'incasso indicate. Rispettare assolutamente le sezioni di aerazione e sfiato per garantire il corretto funzionamento dell'elettrodomestico.

	Altezza nicchia [mm]A
K 37442 iDF 1772 – 1788

Limitare l'angolo di apertura dello sportello dell'apparec- chio

Di serie le cerniere dello sportello sono registrate in modo tale da poter aprire completamente lo sportello.

Se l'angolare di apertura dello sportello dell'elettrodomestico dovesse essere limitato per motivi specifici, occorre registrarlo dalla cerniera.

Se lo sportello dovesse sbattere contro un muro limitrofo quando lo si apre, occorre limitare l'angolare di apertura dello sportello a ca. 90°:

i perni per limitare l'angolo di apertura devono essere montati prima di incassare l'apparecchio.

■ Inserire i perni allegati per delimitare lo sportello dall'alto nella cerniera.

L'angolo di apertura dello sportello è limitato a ca. 90°.

Modificare l'incernieratura del- lo sportello

Eseguire la sostituzione dell'incernieratura dello sportello esclusivamente con una seconda persona che possa essere d'aiuto.

L'elettrodomestico viene fornito con l'incernieratura a destra. Se si desidera sistemarla sul lato sinistro, si dovrà cambiare l'incernieratura dello sportello.

Per modificare l'incernieratura servono i seguenti attrezzi:

■ Aprire lo sportello.
■ Rimuovere i balconcini e la mensola per bottiglie dallo sportello dell'elet-trodomestico.

■ Asportare i pezzi di copertura ①, ② e ③.

■ Allentare leggermente le viti ④ e ⑤ delle cerniere.
■ Spingere lo sportello ⑥ verso l'esterno e sganciarlo.

■ Svitare completamente le viti ④.
■ Applicare l'elemento di fissaggio ⑦ sul lato opposto e avvitare le viti ④ senza fissarle.
■ Svitare completamente le viti ⑤ ed avvitarle senza fissarle sul lato opposto.

Se per limitare l'angolare relativo all'apertura dello sportello sono stati in- seriti dei perni nella cerniera:

■ estrarre i perni dalla cerniera, sfilandoli dall'alto.

Svitare l'ammortizzatore di chiusura dello sportello

⚠️ Attenzione! L'ammortizzatore di chiusura dello sportello si chiude quando è smontato.

Pericolo di ferirsi!

■ Appoggiare lo sportello smontato con il frontale esterno rivolto verso il basso su una base stabile.

■ Rimuovere l'ammortizzatore di chiusura dello sportello ⑧ dal perno sferico.
■ Svitare il supporto ⑨ e smontare l'ammortizzatore di chiusura dello sportello ⑧.

■ Svitare il perno sferico ⑩ con l'ausilio di un cacciavite e rimuoverlo.
■ Voltare lo sportello in modo che il frontale esterno sia rivolto verso l'alto (le cerniere rimangono aperte).

Pericolo di ferirsi!

Non chiudere le cerniere.

■ Svitare le viti ⑪.
■ Riposizionare la cerniera diagonalmente ⑫.

Fissare l'ammortizzatore di chiusura dello sportello

■ Voltare lo sportello in modo che il frontale esterno sia rivolto verso il basso.

■ Avvitare il supporto ⑨ sulla cerniera.
■ Smontare l'ammortizzatore di chiusura dello sportello ⑧ e agganciarlo al perno sferico.

■ Spingere lo sportello ⑥ sulle viti pre-montate ④ e ⑤, e fissare le viti ④ e ⑤.
■ Inserire i pezzi di copertura ①, ② e ③.

■ Applicare i perni per limitare l'angolare del dispositivo di chiusura dello sportello rispettivamente dall'alto nella cerniera.

Spostare lo sportello vano congelatore

■ Aprire lo sportello del congelatore ③.
■ Ribaltare la copertura del supporto sportello ① verso il basso.
■ Svitare il supporto sportello ② e smontare lo sportello del vano congelatore ③ insieme al supporto sportello.
■ Svitare l'elemento di chiusura ④.

■ Applicare l'elemento di chiusura ④, ruotandolo di 180°, sul lato opposto e avvitarlo.
■ Chiudere i fori adesso aperti con gli allegati tappini di copertura ⑤.

■ Inserire il supporto sportello ② con lo sportello del vano congelatore ③ sul lato superiore ⑥ e avvitare il supporto sportello ②.
■ Richiudere la copertura del supporto sportello ①.

Incassare l'apparecchio

Per le operazioni d'incasso farsi aiutare da un'altra persona.

■ Incassare l'apparecchio per il freddo solo in un mobile da cucina stabile, posizionato su un pavimento orizzontale e piano.
■ Fissare i mobili d'incasso contro l'eventuale ribaltamento.

■ Registrare i mobili d'incasso con una livella a bolla d'aria. Gli angoli del mobile devono formare un angolo di 90°, altrimenti l'anta non appoggerà sui 4 angoli del mobile.
- Rispettare assolutamente le fessure di aerazione e fuoriuscita dell'aria (v. "Installazione" par. "Istruzioni di montaggio").

Per incassare l'apparecchio occorro- no i seguenti strumenti:

Sono necessari i seguenti elementi di montaggio

Tutti i pezzi di montaggio sono contrassegnati con dei numeri. La dicitura di ogni pezzo di montaggio è descritta anche nella rispettiva fase di montaggio.

- Per l'incasso dell'elettrodomestico in una nicchia:

* Gli accessori sono allegati solo a eletrodomestici incassabili in vani da 140 cm e oltre.

** Numero in base all'altezza della nic- chia; numero massimo da altezza nic- chia a partire da 140 cm (contiene an- che ulteriori pezzi per il montaggio di ante di mobili grandi o divise).

- Per il montaggio dello sportello del mobile:

** numero a seconda dell'altezza nic- chia. Contiene anche ulteriori pezzi per il montaggio di ante di mobili grandi o divise.

Le fasi di montaggio descritte riguardano un elettrodomestico con incernieratura a destra dello sportello. Se la posizione delle cerniere è stata modificata a sinistra, tenerne conto al momento del montaggio.

Operazioni preliminari

■ Posizionare l'elettrodomestico immediatamente davanti alla nicchia del mobile cucina.

■ Spingere le linguette del pannello di compensazione ① sul davanti nelle traversine.

Se l'apparecchio ha l'incernieratura dello sportello a sinistra, spingere le fascette nell'apertura destra delle traversine.

⚠️ Pericolo di danneggiamento dell'angolare di fissaggio con copertura.

La copertura dell'angolare di fissaggio può essere facilmente staccata. Chiudere sempre subito la copertura dell'angolare di fissaggio.

■ Avvitare, senza fissare, gli angolari di fissaggio ② con le viti a testa esagonale ③ sui fori dello sportello.

Suggerimento: Avvitare un paio di angolari di fissaggio in prossimità della maniglia dello sportello.

■ Chiudere le coperture.
■ Spostare l'elettrodomestico per due terzi nella nicchia di incasso. Durante l'operazione, accertarsi di non schiacciare il cavo elettrico!

Suggerimento: fissare uno spago alla spina elettrica per prolungare il cavo di alimentazione e facilitare l'incasso. Tirare il cavo di collegamento, quindi l'altra estremità del cavo attraverso il mobile della cucina, in modo che l'elettrodomestico possa essere collegato facilmente, dopo l'installazione.

Solo per pareti del mobile spesse 16 mm:

■ agganciare i distanziatori ④ e ⑤ a destra sulla cerniera.
■ Aprire lo sportello dell'apparecchio.

■ Togliere la copertura ⑥.
■ Avvitare il pezzo di fissaggio ⑦ con le viti ⑧.

Suggerimento: Non stringere le viti in modo che il pezzo possa essere ancora spostato.

■ Applicare il pezzo di battuta ⑨ sull'angolare di fissaggio ⑩.
■ Avvitare, senza fissare, l'angolare di fissaggio ⑩ con le viti ⑪.

Suggerimento: Non stringere le viti in modo che il pezzo possa essere ancora spostato.

■ Staccare il foglio protettivo dal profilo adesivo ⑫.
■ Incollare il profilo adesivo ⑫ a filo sul lato dell'elettrodomestico dal quale viene aperto lo sportello.

1. Applicare il profilo adesivo sul bordo inferiore dell'angolare di fissaggio superiore.

2. Incollarlo per il lungo.

Incassare l'elettrodomestico

Se l'elettrodomestico viene spinto troppo nella nicchia d'incasso, dopo il montaggio delle ante del mobile gli sportelli non chiudono correttamente. Questo può causare la formazione di brina, acqua di condensa e altri guasti di funzionamento e di conseguenza aumentano i consumi energetici.

Spingere l'elettrodomestico nella nic- chia d'incasso di modo che vi sia una distanza perimetrale di 42 mm dal corpo dell'apparecchio fino al la- to frontale delle pareti laterali del mo- bile.

Inserire il congelatore nella nicchia d'incasso quel tanto che basta affinché gli angolari di fissaggio tocchino sopra e sotto il bordo anteriore della parete laterale del mobile.

- ⑬ Per pareti di mobili spesse 16 mm:

gli elementi distanziatori toccano in alto e in basso sul bordo anteriore della parete laterale del mobile.

- ⑭ Per pareti di mobili spesse 19 mm:

i bordi anteriori delle cerniere in alto e in basso sono allineati al bordo anteriore della parete laterale del mobile.

In questo modo si mantiene una distanza perimetrale di 42 mm dai bordi anteriori delle pareti laterali del mobile.

Importante per mobili con parti di incernieratura dello sportello (come guarnizioni, ecc.).

Tenere presente la misura degli elementi dell'incernieratura sportello.

Verificare nuovamente che vi sia una distanza perimetrale di 42 mm dai bordi anteriori degli elementi per l'incernieratura.

■ Tirare verso di sé l'elettrodomestico della relativa misura.

Suggerimento: se possibile, rimuovere gli elementi per l'incernieratura e inserire l'elettrodomestico quel tanto che basta finché gli angolari di fissaggio toccano sopra e sotto il bordo anteriore della parete laterale del mobile.

■ Posizionare il congelatore in modo stabile mediante i piedini regolabili disposti su entrambi i lati con la chiave a forcella in dotazione.

Fissare l'apparecchio nella nicchia

■ Premere l'apparecchio contro la parete del mobile dalla parte della cerniera.

■ Per fissare l'apparecchio al mobile d'incasso, avvitare le viti da truciolato ⑮ in alto e in basso nelle linguette delle cerniere.

■ Spingere gli angolari di fissaggio non ancora fissati fino alla parete del mobile.
■ Fissare gli angolari di fissaggio ⑩ con la vite ⑮ alla parete del mobile.

Suggerimento: Preforare il foro.

Non spingere l'apparecchio verso il retro, altrimenti non viene rispettata la distanza perimetrale di 42 mm.

Con il pollice premere l'angolare sporgente alla parete del mobile mentre si stringono le viti.

■ Fissare gli angolari di fissaggio ⑦ con le viti ⑯ alla parete del mobile.

Suggerimento: Preforare i fori.

■ Stringere di nuovo le viti ⑧ e ⑪.

■ Staccare le estremità sporgenti degli angolari di fissaggio. Non sono più necessari e possono essere eliminati.
■ Applicare le rispettive coperture ⑥ e ⑰ sugli angolari di fissaggio.

Solo per un apparecchio del freddo a partire da un'altezza della nicchia di 140 cm

Per fissare ulteriormente l'apparecchio nel mobile d'incasso inserire le asticelle allegate tra apparecchio e base del mobile sul lato inferiore dell'apparecchio:

■ Fissare dapprima la maniglia ¹⁸ su una delle guide stabilizzatrici ¹⁹ .
Inserire la guida stabilizzatrice ¹⁹ nel canale di introduzione finché non è più possibile spingerla oltre. Rimuovere la maniglia ¹⁸ , posizionarla sull'altra guida allegata, e inserire anche questa.

Suggerimento: Conservare la maniglia se si vuole nuovamente incassare l'apparecchio in un secondo momento.

■ Chiudere gli sportelli.

Il bordo superiore dell'anta del mobile deve essere all'altezza delle ante dei mobili adiacenti se l'elettrodomestico si incassa in una fila di mobili.

L'anta del mobile deve essere montata regolarmente e non deve presentare tensioni.

Il montaggio dell'anta del mobile con un frontale spesso almeno 16-19 mm viene descritto al capitolo successivo.

■ Di serie la distanza tra lo sportello dell'apparecchio e la traversa di fissaggio è impostata su 8 mm. Verificare la distanza ed eventualmente impostarla.
■ Infilare i sostegni ⑳ ad altezza dell'antina del mobile: lo spigolo di battuta inferiore X dei sostegni deve essere alla stessa altezza del bordo superiore dell'anta da montare (simbolo ▲).

Suggerimento: inserire con l'anta del mobile gli ausili di montaggio all'altezza dell'anta dei mobili adiacenti.

■ Svitare i dadi ⑳ e togliere la traversa di fissaggio ⑳ insieme ai sostegni ⑳.

■ Appoggiare l'anta del mobile con il frontale esterno rivolto verso il basso su una base stabile.

■ Tracciare con una matita una sottile linea centrale sul lato interno dell'anta del mobile ²³ .
■ Agganciare la traversa di fissaggio ²² con i sostegni sul lato interno dell'anta. Fissare la traversa in posizione centrale.
■ Avvitare la traversa di fissaggio con almeno 6 viti per pannelli truciolari ²⁴ . (Per ante cassettate utilizzare solo 4 viti sul bordo).

Suggerimento: Preforare i fori.

■ Estrarre sfilandoli verso l'alto i sostegni 25.

Ruotare i sostegni e inserirli completamente nelle fessure centrali della traversina (per non perderli).

■ Inserire la copertura laterale ²⁶ sulla traversina di fissaggio sul lato opposto alle cerniere.
■ Voltare l'anta del mobile e fissare la maniglia (se necessario).

■ Aprire lo sportello dell'apparecchio.

■ Agganciare l'antina del mobile sui perni di registrazione ⑳.
■ Avvitare leggermente i dadi ② sui perni di registrazione.

Regolare lo sportello

Controllare la distanza dell'anta del mobile rispetto alle ante adiacenti. La distanza deve essere uguale.

X: Regolazione verso i lati

■ Spostare l'anta del mobile.

Y: Regolazione in altezza

Di serie la distanza tra lo sportello dell'apparecchio e la traversa di fissaggio è impostata su 8 mm. Regolare la distanza solo nell'area indicata.

■ Ruotare i perni di regolazione ⑳ con un cacciavite.

■ Stringere i dadi ⑳ con una chiave inglese, contrapponendo i perni di regolazione ⑳ con un cacciavite.

■ Il pannello di compensazione ① non deve sporgere; deve scomparire completamente nella nicchia.

■ Chiudere la copertura.
■ Avvitare le viti ⑳ nei fori di fissaggio ⑲.

Suggerimento: Preforare i fori.

⚠️ Pericolo di danneggiamento dell'angolare di fissaggio con copertura.

La copertura dell'angolare di fissaggio può essere facilmente staccata. Chiudere sempre subito la copertura dell'angolare di fissaggio.

■ Chiudere lo sportello.

Z: Regolazione in profondità

Controllare la distanza tra l'anta del mobile e il corpo del mobile. La distanza dovrebbe essere di ca. 2 mm.

■ Svitare le viti ③ in alto sullo sportello dell'apparecchio, e la vite in basso ③0 sull'angolare di fissaggio.
■ Stringere di nuovo tutte le viti.

■ Applicare la copertura ③1 e agganciarla.

■ Richiudere le coperture sugli angolari di fissaggio.

L'apparecchio è stato incassato correttamente se:

- lo sportello si chiude correttamente.

- Lo sportello non tocca il mobile d'incasso.

- La guarnizione nell'angolo superiore dalla parte della maniglia aderisce bene.

■ Per la verifica introdurre una torcia elettrica accesa nell'elettrodomestico e chiudere lo sportello.

Oscurare l'ambiente e controllare se sui lati dell'elettrodomestico si vede la luce. In caso affermativo, ricontrollare le singole fasi di montaggio.

Allacciamento elettrico

L'apparecchio è pronto per essere collegato a corrente alternata 50 Hz, 220 – 240 V.

La protezione deve essere di almeno 10 A.

L'elettrodomestico può essere allacciato solo a una presa elettrica realizzata a regola d'arte. L'impianto elettrico deve essere realizzato a regola d'arte (VDE 0100) e nel rispetto delle norme vigenti.

In caso di emergenza si deve poter staccare velocemente l'apparecchio dalla corrente elettrica. Per questo motivo la presa non deve trovarsi dietro l'apparecchio e deve essere facilmente accessibile.

Qualora dopo l'incasso la presa non fosse più accessibile, deve essere disposto da parte dell'installatore un dispositivo di separazione per ogni polo. L'apertura tra i contatti deve essere di almeno 3 mm. Ad es. interruttori di sicurezza LS, fusibili e protezione (EN 60335).

La presa elettrica e il cavo di collegamento non devono toccare la parte posteriore dell'apparecchio in quanto potrebbero rimanere danneggiati dalle vibrazioni dell'apparecchio. Di conseguenza potrebbe verificarsi un corto circuito.

Non collegare altri elettrodomestici alle prese poste dietro l'apparecchio.

Non usare prolunghe per il collegamento. La sicurezza elettrica non sarebbe garantita. Pericolo di surriscaldamento!

L'apparecchio non può essere allacciato agli inverter a isola, utilizzati solitamente per fonti di energia alternative, per es. energia solare.

All'atto dell'accensione si verificherebbe uno spegnimento di sicurezza a causa dei picchi di tensione. I componenti elettronici potrebbero danneggiarsi! L'elettronica potrebbe subire dei danni! Non collegare l'elettrodomestico utilizzando le spine a risparmio energetico, perché l'alimentazione di energia è ridotta e l'apparecchio si surriscalda.

Se si rende necessario sostituire il cavo di collegamento, i lavori dovranno essere effettuati da un elettricista qualificato.

Oltre ai diritti di garanzia riconosciuti per legge al consumatore nei confronti del venditore, Miele Italia concede all'acquirente un'ulteriore garanzia convenzionale, qui di seguito definita.

I Durata e decorrenza

1. La garanzia è concessa per un periodo di 24 mesi:

a) sugli elettrodomestici impiegati per uso domestico;
b) sulle macchine Professional impiegate per attività professionali.

1. La garanzia decorre dalla data riportata sul documento d'acquisto dell'apparecchio (ad es. scontrino fiscale o fattura).

L'erogazione di servizi e la consegna di pezzi di ricambio in virtù della presente garanzia non comportano un prolungamento del periodo di garanzia.

II Premessa

1. L'apparecchio è stato acquistato in un negozio autorizzato o direttamente da Miele in un Paese appartenente all'Unione Europea, in Svizzera o Norvegia e ivi installato.
2. Su richiesta dell'assistenza tecnica Miele autorizzata l'acquirente è tenuto a esibire il documento d'acquisto.

III Contenuto e ambito

1. Eventuali difetti dell'apparecchio denunciati saranno eliminati entro un adeguato arco temporale senza alcun costo per il cliente mediante riparazione o sostituzione del pezzo difettoso. A tal fine i costi insorti per il trasporto, la manodopera, i pezzi di ricambio sono a carico di Miele Italia. I pezzi o gli apparecchi sostituiti diventano proprietà di Miele Italia.
2. La garanzia non contempla ulteriori diritti al risarcimento danni a carico di Miele Italia, salvo l'assistenza tecnica Miele autorizzata agisca con dolo o colpa grave.
3. Si esclude la consegna di materiali di consumo e accessori.

IV Limiti

Dalla presente garanzia non sono coperti difetti o anomalie da ricondursi a:

1. posizionamento o installazione scorretti, ad es. per la non osservanza delle disposizioni di sicurezza o delle istruzioni d'uso, d'installazione e di montaggio.
2. uso improprio, impiego o sollecitazioni scorretti, ad es. l'uso di detersivi, detergenti o prodotti chimici inadatti.
3. specifiche tecniche relative a un apparecchio acquistato in un altro Paese dell'Unione Europea, in Svizzera o Norvegia, che ne limitano l'utilizzo o ne consentono un uso parziale in Italia.
4. influssi esterni, ad es. danni dovuti a trasporto, urti, condizioni meteorologiche o altri fenomeni naturali.
5. esecuzione di riparazioni o modifiche da parte di tecnici non formati e autorizzati da Miele.
6. impiego di pezzi di ricambio non originali Miele, così come accessori non autorizzati da Miele.
7. lampadine difettose e rottura di parti in vetro.
8. oscillazioni di corrente e di tensione superiori o inferiori ai limiti di tolleranza indicati dalla casa produttrice.
9. non osservanza degli interventi di cura e manutenzione indicati nelle istruzioni d'uso.

V Riservatezza dei dati

I dati personali saranno utilizzati esclusivamente per l'espletamento dell'incarico e ai fini della presente garanzia nel pieno rispetto del Codice in materia di protezione dei dati personali ai sensi del decreto legislativo 30 giugno 2003, n. 196.

Miele Italia S.r.l. Strada di Circonvallazione 27 - 39057 Appiano (BZ - Italia)

Il Contact Center è a disposizione per una consulenza personalizzata sui nostri prodotti per rispondere con competenza e professionalità a qualsiasi richiesta di informazione.

Il consumatore può inoltre essere messo automaticamente in contatto con il centro di assistenza tecnica autorizzato più vicino per richiedere un intervento.

Per gettare uno sguardo sul mondo Miele e lasciarsi coinvolgere dall'eleganza e dalla funzionalità dei nostri elettrodomestici, ma anche per conoscere gli accessori, i servizi e vantaggi esclusivi che Miele riserva ai suoi clienti.

Servizio Clienti 0471 670505

www.miele.it [e-mail]

Miele Italia S.r.l.

Strada di Circonvallazione, 27

39057 S. Michele-Appiano (BZ)

Centri di assistenza tecnica autorizzati Miele in tutte le regioni italiane.

Produttore: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh - Germania

Miele

K 37442 iDF
