Tipo di prodotto	Frigorifero combinato con congelatore a pozzetto
Altezza	177 cm
Larghezza	60 cm
Profondità	66 cm
Peso	55 kg circa
Alimentazione	230 V / 50 Hz
Classe energetica	A++
Capacità netta totale	270 litri
Capacità netta frigorifero	195 litri
Capacità netta congelatore	75 litri
Tipo di sbrinamento	No Frost nel congelatore, automatico nel frigo
Display	Display touch a LED
Funzione SuperFrost	Congelamento rapido degli alimenti
Funzione SuperCool	Raffreddamento rapido del vano frigo
Illuminazione	LED interno
Allarme	Allarme visivo e acustico per la porta aperta
Classe climatica	SN-T
Rumorosità	35 dB(A) re 1 pW
Refrigerante	R600a
Manutenzione	Pulizia con panno morbido e acqua tiepida
Sicurezza	Blocco tastiera per bambini
Pezzi di ricambio	Disponibili per 10 anni presso il servizio assistenza
Accessori inclusi	2 ripiani in vetro, 3 balconcini sportello, 1 cassetto verdure

Domande frequenti - KFN 12823 SD-2 MIELE

Come impostare la temperatura del frigorifero Miele KFN 12823 SD-2?

Usa il display touch per selezionare la temperatura del vano frigo tra 7 °C e 2 °C. La temperatura consigliata per la conservazione degli alimenti è di 4 °C. Premi il tasto SuperCool per abbassarla rapidamente.

Come rimuovere la brina dal congelatore?

Il congelatore è dotato di sistema No Frost, quindi non è necessario sbrinare manualmente. Il dispositivo elimina automaticamente la brina e l'acqua viene convogliata in un vassoio di evaporazione.

Cosa fare se la porta del frigorifero non si chiude bene?

Controlla che gli alimenti non ostacolino la chiusura e che le guarnizioni siano pulite. Se necessario, regola il piedino anteriore per inclinare leggermente il frigorifero verso l'indietro, così la porta si chiude da sola.

Come pulire l'interno del frigorifero?

Utilizza un panno morbido inumidito con acqua tiepida e un detersivo delicato. Non usare prodotti abrasivi o lana d'acciaio per non rovinare le superfici. Risciacqua con acqua pulita e asciuga con un panno asciutto.

È possibile cambiare il verso di apertura della porta?

L'inversione della porta deve essere eseguita da un tecnico qualificato. Consulta il manuale per le istruzioni dettagliate o contatta il servizio di assistenza Miele.

Come utilizzare la funzione SuperCool?

Premi il tasto SuperCool sul display. La temperatura scende rapidamente per raffreddare grandi quantità di alimenti. La funzione si disattiva automaticamente dopo un certo periodo o manualmente.

Come risparmiare energia?

Non aprire la porta troppo spesso e non introdurre cibi caldi. Imposta la temperatura sui 4 °C e mantieni le guarnizioni pulite. Installa il frigorifero in un luogo fresco, lontano da fonti di calore.

Cosa significano i codici di errore sul display?

I codici di errore indicano un malfunzionamento. Consultare il capitolo Assistenza e guasti del manuale. Se il problema persiste, contattare il servizio di assistenza tecnica.

Quali alimenti vanno conservati in quale ripiano?

Nella parte alta la temperatura è meno fredda, quindi conserva latticini e piatti pronti. Nei ripiani centrali riponi carne e pesce nelle vaschette. Nel cassetto in basso conserva frutta e verdura.

Come attivare il blocco comandi per bambini?

Per attivare il blocco tasti, premi e tieni premuto il tasto del blocco fino alla comparsa del simbolo lucchetto sul display. I tasti non rispondono più ai comandi accidentali.

MANUALE UTENTE KFN 12823 SD-2 MIELE

Istruzioni d'uso e di montaggio Frigo-congelatore

KFN 12823 SD-1/-2, KFN 12823 SD edt/cs-1

KFN 12923 SD-1/-2, KFN 12923 SD edt/cs-1/-2

KFN 12924 SD-1, KFN 12924 SD edt/cs-1

Informazioni importanti sulla garanzia al capitolo "Assistenza tecnica"

Leggere assolutamente le istruzioni d'uso prima di procedere al posizionamento, all'installazione e alla messa in funzione. In questo modo si evitano danni a se stessi e alle apparecchiature.

it - IT

M.-Nr. 09 435 410

Descrizione 4

Il Vostro contributo alla tutela dell'ambiente 6

Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE) ..... 6

Istruzioni per la sicurezza e avvertenze....7

Come risparmiare energia elettrica 16

Accensione e spegnimento dell'apparecchio 18

Spegnere solo il vano frigorifero....19

In caso di fermo prolungato....19

La giusta temperatura 20

... nel vano frigorifero....20

... nel vano congelatore .... 20

Impostare la temperatura 20

Indicazione della temperatura....21

Valori di temperatura impostabili 21

Allarme acustico 23

Allarme temperatura 23

Allarme sportello 23

SuperFrost e DynaCool 24

Funzione SuperFrost 24

DynaCool 25

Disposizione degli alimenti....26

Aree di raffreddamento differenti. 26

Alimenti non adatti alla conservazione in frigorifero 27

Da considerare al momento dell'acquisto degli alimenti....28

Corretta conservazione degli alimenti 28

Frutta e verdura 28

Alimenti ricchi di proteine 28

Disposizione degli alimenti....29

Spostare i ripiani 29

Ripiano diviso in due parti 29

Spostare il balconcino/ la mensola per bottiglie 29

Congelare e conservare 30

Capacità massima di congelazione 30

Cosa succede quando si congelano alimenti freschi? 30

Introdurre alimenti surgelati....30

Congelare alimenti freschi....31

Prima di congelare gli alimenti 31

Confezionamento 31

Prima della conservazione 32

Disposizione degli alimenti....32

Scongelare gli alimenti 33

Preparare cubetti di ghiaccio 33

Raffreddamento rapido di bevande 33

Sbrinamento automatico....34

Pulizia e manutenzione 35

Vano interno, accessori 35

Sportelli, pareti laterali 36

Sezioni di aerazione....37

Guarnizione dello sportello 37

Guasti, cosa fare .. ? 38

Possibili cause di rumori 41

Assistenza tecnica 42

Servizio Clienti 42

Informazioni per istituti di controllo....43

Allacciamento elettrico 44

Istruzioni di montaggio 45

Luogo di posizionamento 45

Classe climatica 45

Aerazione del locale di installazione 46

Apparecchio con distanziatori da parete allegati 46

Posizionamento dell'apparecchio 46

Registrare l'apparecchio 46

Sostegno sportello apparecchio 47

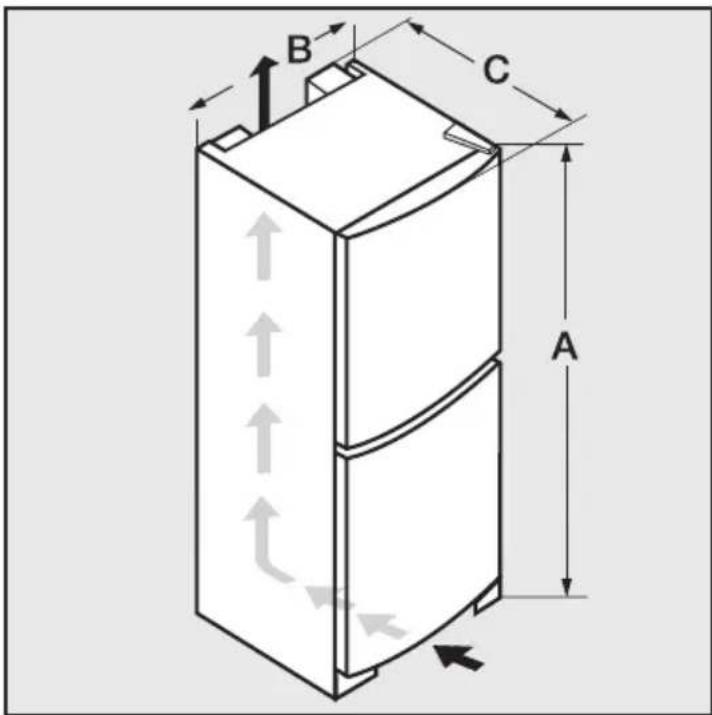

Misure 48

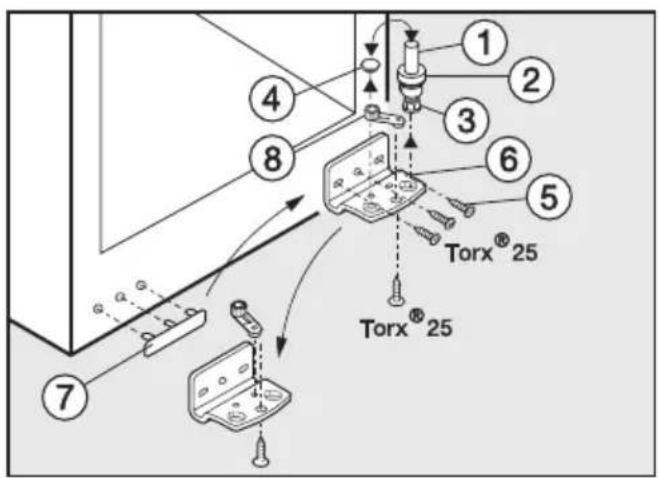

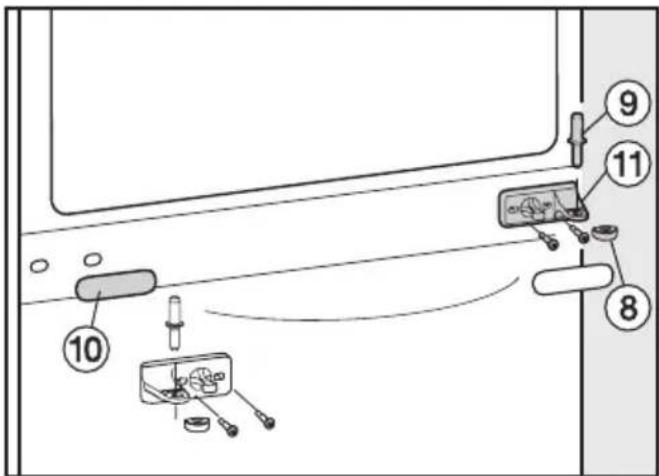

Modificare l'incernieratura dello sportello....49

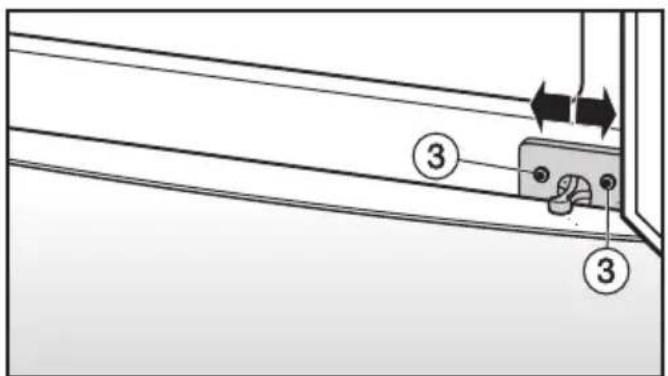

Registrare gli sportelli 55

Incasso dell'apparecchio 56

Garanzia 57

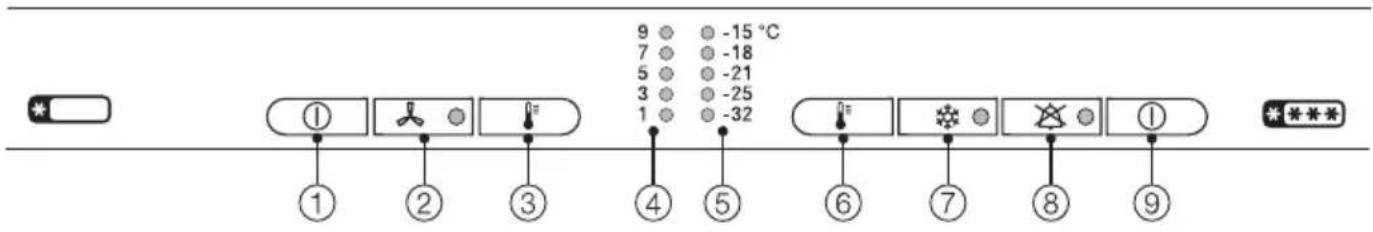

① Tasto On per l'intero apparecchio e tasto On/Off per l'accensione e lo spegnimento separati del vano frigorifero
② Tasto DynaCool (raffreddamento dinamico) con spia
③ Tasto per impostare la temperatura nel vano frigorifero
④ Display temperatura vano frigorifero

⑤ Display temperatura vano congelatore
⑥ Tasto per impostare la temperatura nel vano congelatore
⑦Tasto SuperFrost e spia
⑧ Tasto disattivazione segnale acustico e spia
⑨ Tasto principale per l'accensione e lo spegnimento dell'intero apparecchio

①Ventola
② Scomparto per burro e formaggio
③Luce interna
④Ripiano
⑤Portauova
⑥Balconcino
⑦Ripiano per bottiglie
⑧ Canaletta di raccolta e foro di scarico per l'acqua di sbrinamento
⑨ Contenitori per frutta e verdura
⑩Ripiano per bottiglie
⑪Cassetti congelatore

Smaltimento dell'imballaggio

L'imballaggio ha lo scopo di proteggere la merce da eventuali danni che potrebbero verificarsi durante le operazioni di trasporto. I materiali utilizzati per l'imballaggio sono riciclabili, per cui selezionati secondo criteri di rispetto dell'ambiente e di facilità di smaltimento finalizzata alla reintegrazione nei cicli produttivi. Tale meccanismo permette da un lato di ridurre il volume degli scarti, mentre dall'altro rende possibile un utilizzo più razionale delle risorse non rinnovabili.

Smaltimento rifiuti apparecchiature elettriche ed elettroniche (RAEE)

ai sensi del Decr. Legisl. 25 luglio 2005, n. 151 in attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE sullo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Il simbolo del cassonetto barrato indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce a evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura.

Per la gestione del recupero e dello smaltimento degli elettrodomestici, Miele Italia aderisce al consorzio Ecodom (Consorzio Italiano Recupero e Riciclaggio Elettrodomestici).

Non danneggiare i tubi di frigoriferi e congelatori che contengono gas e refrigeranti affinché possano essere recuperati correttamente. Un trattamento non appropriato comporta la diffusione nell'ambiente di sostanze dannose.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione di sanzioni amministrative previste dalla legislazione vigente.

Il trattamento non appropriato e lo smaltimento non corretto dei rifiuti contenenti gas ozonolesivi (clorofluorocarburi e idrofluorocarburi) comportano la diffusione nell'ambiente di sostanze dannose per la salute e per l'intero eco-sistema.

Accertarsi che fino al momento dello smaltimento l'apparecchiatura sia tenu-ta lontana dai bambini (v. "Istruzioni per la sicurezza e avvertenze").

Questo apparecchio è conforme alle vigenti norme in materia di sicurezza. L'uso improprio può provocare danni a persone e/o cose.

Leggere attentamente le presenti istruzioni d'uso e di montaggio prima di mettere in funzione l'apparecchio. Contiene informazioni importanti sul montaggio, la sicurezza, l'uso e la manutenzione. In questo modo ci si protegge e si evita che l'apparecchio si dan-neggi.

Miele non può essere ritenuta responsabile per danni causati dalla non osservanza delle istruzioni per la sicurezza e avvertenze.

Conservare le istruzioni d'uso e di montaggio e consegnarle a eventuali futuri utenti dell'apparecchio.

Uso previsto

▶ Questo apparecchio è predisposto per l'impiego domestico, non per uso professionale.

Questo apparecchio non è destinato all'impiego in ambienti esterni.

Utilizzare questo apparecchio esclusivamente in ambiente domestico per raffreddare e conservare alimenti freschi, conservare surgelati, congelare alimenti freschi e preparare ghiaccio.

Usi diversi non sono consentiti.

Questo apparecchio non è indicato per stoccare e raffreddare medicinali, plasma, preparati di laboratorio, sostanze e prodotti simili indicati nella direttiva sui dispositivi medici. Un uso improprio dell'apparecchio può danneggiare la merce introdotta o causarne il deterioramento. Inoltre l'apparecchio non è adatto all'uso in ambienti esposti al pericolo di esplosione.

Miele non risponde per danni causati da un uso diverso da quello previsto o da impostazioni sbagliate.

Le persone che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non siano in grado di utilizzare in sicurezza l'apparecchio, non devono farne uso senza la sorveglianza e la guida di una persona responsabile. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.

Bambini

Tenere lontano dall'apparecchio i bambini al di sotto degli otto anni, in alternativa sorvegliarli costantemente.
I bambini più grandi e responsabili (a partire dagli otto anni) possono eventualmente utilizzare l'apparecchio senza sorveglianza solo ed esclusivamente se è stato loro spiegato come funziona e se sono in grado di farlo in tutta sicurezza. È importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.
Non permettere loro di pulire o effettuare lavori di manutenzione sull'apparecchio.
▶ Sorvegliare i bambini che si trovano nelle immediate vicinanze dell'apparecchio. Non permettere loro di giocare con l'apparecchio.

Pericolo di soffocamento! I bambini giocando possono avvolgersi nel materiale d'imballaggio (p.es. pellicole) oppure infilarselo in testa e soffocare. Tenere lontano da bambini eventualmente presenti in casa il materiale d'imballaggio.

Sicurezza tecnica

Il circuito di refrigerazione è stato testato per essere ermetico. L'apparecchio risponde alle disposizioni di sicurezza così come alle direttive europee in materia.
Questo apparecchio contiene refrigerante isobutano (R600a), un gas naturale ecologico, ma infiammabile. Non è dannoso per lo strato di ozono e non favorisce l'effetto serra.

L'impiego di questo refrigerante determina in parte un aumento della rumorosità durante il funzionamento dell'apparecchio. Oltre a rumori di funzionamento del compressore possono percepirsi rumori di flusso nell'intero circuito refrigerante. Questi effetti non si possono purtroppo evitare, ma non compromettono in alcun modo la funzionalità dell'apparecchio.

Durante il trasporto e l'incasso/il posizionamento dell'apparecchio prestare attenzione affinché non si danneggi alcun componente del circuito refrigerante. Se il refrigerante fuoriesce e giunge al viso può causare gravi lesioni agli occhi.

In caso di danneggiamento:

• evitare fiamme vive o fonti d'accensione,
• staccare l'apparecchio dalla rete elettrica,
• Aerare per alcuni minuti l'ambiente in cui è installato l'apparecchio e
• avvisare il servizio di assistenza tecnica.

Maggiore è la quantità di refrigerante nell'apparecchio, più grande deve essere l'ambiente in cui viene posizionato. In caso di perdite, in un ambiente troppo piccolo può formarsi una miscela infiammabile di gas e aria.

Per ogni 8 g di refrigerante dovrebbe corrispondere almeno 1 m³ di dimensione dell'ambiente. La quantità di refrigerante è indicata sulla targhetta dati apposta all'interno dell'apparecchio.

I dati di allacciamento (protezione, frequenza e tensione) indicati sulla targhetta dati dell'apparecchio devono assolutamente corrispondere a quelli della rete elettrica affinché l'apparecchio non si danneggi.

Confrontare questi dati prima di allacciare l'apparecchio. In caso di dubbi, rivolgersi a un elettricista qualificato.

La sicurezza elettrica è garantita solo se l'apparecchio è allacciato a un regolare collegamento a terra. Assicurarsi che questa condizione fondamentale per la sicurezza sia verificata. In caso di dubbi far controllare l'impianto da un elettricista specializzato.

Se il cavo di alimentazione elettrica è danneggiato, farlo sostituire completamente da personale tecnico autorizzato Miele per evitare all'utente qualsiasi pericolo.

Le multiprese o le prolunghe non garantiscono la necessaria sicurezza (pericolo di incendio). Non collegare quindi il congelatore alla rete elettrica con questo tipo di dispositivi.

Se dovesse penetrare umidità a parti sotto tensione o al cavo di alimentazione elettrica, potrebbe causare un cortocircuito.

Non utilizzare l'apparecchio in un ambiente umido o soggetto a spruzzi di acqua (ad es. garage, lavanderia ecc.).

Non utilizzare questo apparecchio in luoghi non stazionari (ad es. sulle navi).
Un apparecchio danneggiato può essere rischioso per la sicurezza. Controllare che l'apparecchio non presenti danni visibili. Non mettere mai in funzione un apparecchio difettoso.
Per eseguire lavori di installazione, manutenzione e riparazione staccare l'apparecchio dalla rete elettrica. Il congelatore è staccato dalla rete elettrica solo se:
- l'interruttore generale dell'impianto elettrico è disinserito,
- i fusibili dell'impianto elettrico sono svitati completamente oppure
- il cavo di alimentazione è staccato dalla rete elettrica; per staccarlo dalla presa non tirare il cavo, ma afferrare la spina.
Riparazioni o lavori di installazione e di manutenzione non correttamente eseguiti possono mettere seriamente in pericolo l'utente. Lavori di installazione e di manutenzione nonché riparazioni possono essere eseguiti solo da personale tecnico qualificato.
Il diritto alla garanzia decade se il congelatore non viene riparato dall'assistenza tecnica autorizzata Miele.
Solo usando pezzi di ricambio originali, Miele garantisce il rispetto degli standard di sicurezza. Sostituire eventuali pezzi guasti o difettosi con ricambi originali Miele.

Impiego corretto

L'apparecchio è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati. La classe climatica è riportata sulla targhetta dati, situata all'interno dell'apparecchio. Una temperatura ambiente più bassa comporta un fermo prolungato del compressore, cosicché l'apparecchio non è in grado di mantenere la temperatura necessaria.

▶ Le aperture di aerazione e sfiato non devono essere coperte o ostruite.

In caso contrario non si garantisce la necessaria circolazione dell'aria. Il consumo di corrente elettrica aumenta e non si escludono danni ai componenti dell'apparecchio.

Se nell'apparecchio o nello sportello si conservano alimenti contenenti grassi o oli, fare attenzione che queste sostanze non fuorie-scano e non entrino in contatto con componenti in plastica dell'apparecchio.

Potrebbero formarsi delle crepe nella plastica e condurre a spaccature del materiale.

Non conservare nell'apparecchio sostanze esplosive o prodotti con gas combustibili (p.es. bombolette spray). Miscele di gas infiammabili potrebbero incendiarsi a causa dei componenti elettrici. Pericolo di incendio e di esplosione!

Non azionare all'interno del congelatore apparecchi e congegni elettrici (ad es. per la produzione di gelato). Possono causare scintille. Pericolo di esplosione.

Non conservare lattine e bottiglie con bevande contenenti anidride carbonica o liquidi che possono congelare nel vano congelatore. Potrebbero scoppiare.

Pericolo di ferirsi e di danneggiare l'apparecchio.

Se si introducono nel vano congelatore bottiglie affinché si raffreddino rapidamente, ricordarsi di toglierle al più tardi dopo un'ora. Potrebbero scoppiare. Pericolo di ferirsi e di provocare danni.

Non toccare gli alimenti surgelati e le parti in metallo con le mani bagnate; potrebbero attaccarsi ai surgelati. Pericolo di ferirsi.

Non mettere mai in bocca subito dopo averli estratti dal congelatore cubetti di ghiaccio o ghiaccioli. La temperatura molto bassa dell'alimento potrebbe far congelare le labbra o la lingua. Pericolo di ferirsi.

Non ricongelare alimenti scongelati o che abbiano iniziato a scongelarsi. È consigliabile consumarli al più presto, altrimenti perdono le loro proprietà nutritive e possono comunque deteriorarsi. Alimenti scongelati possono essere ricongelati solo se precedente-mente cotti.

Se si consumano alimenti conservati per molto tempo c'è pericolo di intossicazione.

La durata di conservazione dipende da molti fattori, ad es. dal grado di freschezza, dalla qualità e dalla temperatura di conservazione. Fare attenzione alla data di scadenza e alla modalità di conservazione del produttore dell'alimento!

Utilizzare esclusivamente pezzi di ricambio originali Miele. Se si montano o utilizzano altri accessori, il diritto alla garanzia e a prestazioni in garanzia per vizi e/o difetti del prodotto decade.

Per gli apparecchi in acciaio inox

Non attaccare mai post-it, nastro adesivo trasparente, nastro adesivo coprente o altri adesivi sulla superficie rivestita dello sportello. Si potrebbe danneggiare il rivestimento ed eliminare il suo effetto protettivo antisporco.
La superficie dello sportello è dotata di un rivestimento pregiato antigraffio. Anche le calamite possono graffiare la superficie.

Pulizia e manutenzione

Non trattare la guarnizione dello sportello con oli o grassi. Con il passare del tempo, la guarnizione potrebbe diventare porosa.
Il vapore di un apparecchio di pulizia a vapore può giungere alle parti sotto tensione e causare un corto circuito. Per pulire l'apparecchio non utilizzare mai un apparecchio a vapore.
Non utilizzare oggetti appuntiti o taglienti per - eliminare strati di brina o ghiaccio, - staccare alimenti attaccatisi.

I generatori di freddo potrebbero danneggiarsi e l'apparecchio non funzionare più.

Non introdurre mai all'interno del congelatore apparecchi di riscaldamento elettrici oppure candele. La plastica si danneggerebbe.

Non utilizzare spray sbrinanti. Questo tipo di prodotti possono generare gas esplosivi, contenenti solventi o propellenti che attaccano le materie plastiche, oppure essere nocivi per la salute.

Trasporto

Trasportare l'apparecchio sempre in posizione verticale e nell'apposito imballaggio affinché non si possa danneggiare.
Effettuare il trasporto sempre in due persone per il peso elevato. Pericolo di ferirsi e di provocare danni.

Quando si dismette l'apparecchio

▶ Rendere inservibile la serratura del vecchio congelatore prima di eliminarlo per impedire che i bambini possano accidentalmente chiudersi nell'apparecchio mentre giocano.
Non danneggiare il circuito di refrigerazione, ad es.

• bucando i canali refrigeranti dell'evaporatore;
• piegando le condutture;
• raschiando i rivestimenti della superficie.

Il refrigerante è nocivo per gli occhi.

Come risparmiare energia elettrica

	Consumo energetico normale	Consumo energetico più alto
Posizionamento	in ambienti aerati	in ambienti chiusi, non aerati
	non direttamente esposto ai raggi solari	direttamente esposto a raggi solari
	non adiacente a una fonte di calore (termosifone, cucina elettrica)	accanto a una fonte di calore (resistenza, cucina elettrica)
	a una temperatura ambiente ideale di 20 °C	con temperatura ambiente elevata
	Non coprire le sezioni di aera-zione ed eliminare regolar-mente la polvere depositatasi.	Con sezioni di aerazione co-perte oppure impolverate.
	Eliminare la polvere dal compressore e dalle griglie in metallo (scambiatore di calore) sul retro dell'appa-recchio almeno una volta all'anno.	Con depositi di polvere su compressore e griglie metalli-che (scambiatore di calore).
Impostazione della temperatura	Zona di raffreddamento da 4 a 5°C Congelatore -18°C	Con impostazione alta: più bassa è la temperatura della zona, più alto è il consumo energetico.

Come risparmiare energia elettrica

	Consumo energetico normale	Consumo energetico più alto
Uso	Disposizione dei cassetti, ripiani e balconcini come da fornitura.
	Aprire lo sportello solo quando necessario e per un breve lasso di tempo.Disporre gli alimenti ordinata-mente.	Aprire frequentemente lo spor-tello e tenerlo aperto a lungo causano la fuoriuscita di aria fredda e l'afflusso nell'apparecchio di aria am-biente calda. L'apparecchio cerca di raffreddare e il com-pressore funziona più a lungo.
	Quando si fa la spesa accertar-si di avere sempre una borsa frigo con sè e, una volta a casa, conservare immediatamente gli alimenti nell'apparecchio.Riporre rapidamente gli ali-menti perlevati dal congelato-re prima che si riscaldino ec-cessivamente.Attendere che alimenti e be-vande calde si raffreddino all'esterno dell'apparecchio.	Gli alimenti caldi o riscaldatisi a temperatura ambiente ap-portano calore nell'apparecchio. L'apparec-chio cerca di raffreddare e il compressore funziona più a lungo.
	Disporre gli alimenti ben con-fezionati oppure ben coperti.	A causa dell'evaporazione e della condensa dei liquidi nel vano frigorifero si disperde po-tenza refrigerante.
	Disporre nel vano frigorifero ali-menti congelati da scongelare.
	Non riempire eccessivamente gli scomparti per permettere all'aria di circolare.

Al primo avvio

Materiali d'imballaggio

■ Rimuovere tutti i materiali d'imballaggio dal vano interno.

Pellicola protettiva

I profili in acciaio inox all'interno dell'apparecchio sono dotati di una pellicola protettiva.

Su alcuni apparecchi in acciaio anche sullo sportello e sulle pareti laterali è applicata una pellicola protettiva.

■ Rimuovere la pellicola protettiva solo dopo aver posizionato l'apparecchio nel luogo desiderato.

Pulizia e manutenzione

Attenersi assolutamente alle indicazioni riportate al capitolo "Pulizia e manutenzione".

■ Pulire l'interno dell'apparecchio e gli accessori in dotazione. Utilizzare acqua tiepida, poi asciugare con un panno.

Accensione

Il tasto principale a destra consente di accendere contemporaneamente vano frigorifero e vano congelatore. Le due zone sono tuttavia attivabili anche con il tasto On a sinistra.

■ Premere il tasto principale a destra.

Il display temperatura del vano frigorifero indica la temperatura impostata. Il display temperatura del vano congelatore e la spia relativa al tasto di disattivazione del segnale acustico lampeggiano finché nel congelatore la temperatura è sufficientemente bassa.

L'apparecchio inizia a raffreddare e l'illuminazione interna del vano è accesa a sportello aperto.

Affinché la temperatura sia sufficientemente bassa, far raffreddare l'apparecchio per alcune ore prima di introdurre alimenti per la prima volta. Introdurre alimenti solo quando la temperatura raggiunge almeno -18 °C).

Spegnimento

■ Premere il tasto principale a destra finché si spengono le spie della temperatura.

La luce interna si spegne e l'apparecchio non raffredda più.

Spegnere solo il vano frigorifero

E' possibile spegnere il vano frigorifero e lasciare acceso il vano congelatore. Questa possibilità si rivela particolarmente utile ad es. nel periodo delle ferie.

■ Premere il tasto ON/OFF a sinistra per il vano frigorifero finché si spe-gne la spia della temperatura del vano frigorifero.

La luce interna si spegne e il vano frigorifero è disattivato.

La spia della temperatura del vano con- gelatore rimane accesa.

Riaccendere il vano frigorifero

■ Premere nuovamente il tasto On/Off a sinistra.

La spia temperatura del vano frigorifero si accende. Il vano frigorifero inizia a raffreddare e la luce interna si accende a sportello aperto.

In caso di fermo prolungato

Se non si utilizza l'apparecchio per un certo periodo è opportuno:

■ spegnerlo,

■ staccare la spina dalla presa oppure disattivare l'interruttore dell'impianto elettrico principale,

■ pulirlo e

■ lasciare gli sportelli leggermente aperti per evitare che all'interno si generino cattivi odori.

Se non si pulisce l'apparecchio e si lasciano chiusi gli sportelli, all'interno potrebbe formarsi della muffa.

Impostare la giusta temperatura è importante per conservare gli alimenti in modo corretto. Gli alimenti si deteriorano rapidamente a causa dei microorganismi. La corretta temperatura di conservazione impedisce e/o ritarda questo processo. La temperatura condiziona infatti la velocità di proliferazione dei microrganismi; riducendo la temperatura questi processi rallentano.

La temperatura all'interno dell'apparecchio sale,

• se lo sportello viene aperto frequentemente e rimane aperto per un certo periodo,
• quanti più alimenti vi vengono conservati,
• quanto più caldi sono gli alimenti introdotti nell'apparecchio,
• quanto più alta è la temperatura ambiente.

L'apparecchio è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati.

... nel vano frigorifero

Al centro dell'apparecchio si consiglia una temperatura di raffreddamento di 5 °C.

... nel vano congelatore

Per congelare alimenti freschi e conservare alimenti per lungo tempo, si consiglia una temperatura interna di -18°C. A questa temperatura si inibisce quasi completamente la proliferazione dei microorganismi. Quando la temperatura aumenta oltre i -10°C, i microorganismi iniziano a far deteriorare gli alimenti, riducendone la durata. Per questo motivo, alimenti leggermente o del tutto scongelati possono essere ricongelati solo se sono stati precedentemente cotti. La maggior parte dei microrganismi viene soppressa alle alte temperature.

Impostare la temperatura

Le temperature per il vano frigorifero e il vano congelatore possono essere rispettivamente modificate con l'apposito tasto.

■ Premere il tasto di regolazione della temperatura finché viene visualizzata la temperatura desiderata.

Premendo il tasto la prima volta lam- peggia il valore dell'ultima temperatura impostata.

Poi la temperatura si modifica progressivamente; raggiunta l'impostazione più alta si riparte dall'impostazione più bassa.

Dopo breve tempo il nuovo valore selezionato viene rilevato automaticamente.

La temperatura impostata nel vano frigorifero è accesa.

La temperatura impostata nel vano con- gelatore lampeggia finché viene rag- giunta.

Nell'area visualizzata relativa alla temperatura per i vani frigorifero e congelatore è possibile impostare la temperatura su un valore leggermente più basso.

Questa possibilità di impostazione viene descritta di seguito con un esempio:

tra -15 e -18 °C la temperatura del vano congelatore deve essere impostata su un valore leggermente più basso:

■ premere il tasto per regolare la temperatura finché a display appare -15°C.
■ Premere di nuovo per ca. 5 secondi il tasto per impostare la temperatura.

È stata registrata l'impostazione più bassa della temperatura compresa nel range di temperature disponibili. L'impostazione tuttavia non è visibile.

Indicazione della temperatura

L'indicazione della temperatura sul pannello comandi indica sempre la temperatura desiderata.

Valori di temperatura impostabili

La temperatura è impostabile:

• d a 1 ° C a 9 ° C n e l vano frigorifero.
• da -15 °C a -32 °C nel vano congelatore.

Il raggiungimento della temperatura più bassa dipende dal luogo di posizionamento e dalla temperatura ambiente.

Se la temperatura ambiente è elevata, è possibile che la temperatura in assoluto più bassa non venga raggiunta.

Se si imposta una temperatura diversa lampeggia l'indicazione relativa a quella temperatura.

La temperatura desiderata sul display temperatura del vano congelatore lampeggia anche se

• la temperatura nel vano congelatore non è compresa nell'area delle temperature che possono essere impostate,
• la temperatura nel vano congelatore è salita di diversi gradi, quale indicazione di perdita di freddo.

Nel contempo lampeggia la spia di disattivazione del segnale acustico.

Questa breve perdita di freddo non è preoccupante se le cause sono le seguenti:

• gli sportelli dell'apparecchio rimangono aperti più a lungo, p.es. per estrarre oppure conservare grandi quantitativi di alimenti,
• si congelano alimenti freschi.

Se la temperatura è superiore a -18°C per un periodo prolungato, controllare se gli alimenti si scongelano leggermente o del tutto. In questo caso consumare questi alimenti il più rapidamente possibile.

L'apparecchio è dotato di un sistema d'allarme per impedire che la temperatura nel vano congelatore possa inavvertitamente salire e per evitare una perdita di energia con gli sportelli aperti.

Attivare il sistema di segnalazione acustica

Il sistema di segnalazione acustica funziona in automatico. Non deve essere attivato separatamente.

Allarme temperatura

Quando la temperatura di congelazione raggiunge valori troppo alti suona un segnale acustico, contemporaneamente lampeggiano il display temperatura per il vano congelatore e la spia di disattivazione dell'allarme acustico.

Se all'interno dell'apparecchio la temperatura è troppo alta, verificare la temperatura impostata.

Il segnale acustico e visivo si attivano

• quando nell'apparecchio entra trop-pa aria calda dell'ambiente per intro-durre, spostare o prelevare i surgelati,
• quando vengono congelati grandi quantitativi di alimenti,
• in caso di lunga interruzione della corrente,
• se l'apparecchio è difettoso.

Se per un periodo prolungato la temperatura è superiore a -18°C, controllare se gli alimenti si sono leggermente o del tutto scongelati. In questo caso consumare questi alimenti il più rapidamente possibile.

Quando nel congelatore si raggiunge la temperatura impostata, si spegne l'allarme acustico, il display temperatura non lampeggia più e la spia di disattivazione dell'allarme acustico si spegne.

Allarme sportello

Se uno degli sportelli rimane aperto per più di 60 secondi, l'allarme acustico suona.

Il segnale acustico cessa di suonare quando si chiude lo sportello.

Disattivare il segnale acustico in anticipo

Qualora dovesse disturbare, il segnale acustico può essere comunque spento in anticipo.

■ Tenere premuto il tasto per la disattivazione dell'allarme acustico.

L'allarme acustico è disattivato. Il display temperatura e la spia di disattivazione del segnale acustico lampeggiano finché cessa lo stato d'allarme

Funzione SuperFrost

Per congelare correttamente occorre attivare la funzione SuperFrost prima che inizi il processo di congelamento di alimenti freschi.

In questo modo gli alimenti si congelano rapidamente e valore nutritivo, vitamine, aspetto e sapore rimangono inalterati.

Eccezioni:

• se si introducono nell'apparecchio alimenti già congelati.
• se giornalmente si congelano solo max. 2 kg di alimenti.

Attivare la funzione SuperFrost

La funzione SuperFrost deve essere attivata 6 ore prima di introdurre gli alimenti da congelare. Utilizzando la capacità massima di congelazione, attivare la funzione SuperFrost 24 ore prima.

■ Premere il tasto della funzione Super-Frost; la spia si accende.

La temperatura si abbassa, perché l'apparecchio funziona con la massima capacità di raffreddamento possibile.

Disattivare la funzione SuperFrost

La funzione SuperFrost si disattiva automaticamente dopo ca. 65 ore. La spia si spegne e l'apparecchio raffredda nuovamente a regime normale.

Per risparmiare energia, si può disattivare la funzione SuperFrost anche manualmente, non appena all'interno del vano congelatore si raggiunge una temperatura costante di -18°C.

■ Premere il tasto della funzione Super-Frost; la spia si spegne.

L'apparecchio raffredda nuovamente con potenza normale.

DynaCool

Senza il raffreddamento dinamico (DynaCool) all'interno del frigorifero si formano diverse zone di freddo causate dalla naturale circolazione dell'aria (l'aria fredda è più pesante e scende verso il basso). Solitamente si sfruttano queste diverse zone di temperatura per conservare differenti tipi di alimenti (v. capitolo "Uso corretto del vano frigorife-ro"). Volendo conservare una grande quantità di alimenti simili (p. es. per una festa), grazie al raffreddamento dinamico è possibile creare una temperatura uniforme all'interno del frigorifero consentendo quindi anche un raffreddamento omogeneo degli alimenti. La temperatura può comunque essere impostata con il regolatore della temperatura.

L'uso del raffreddamento dinamico è indicato inoltre

• se la temperatura ambiente è alta (a partire da 30°C circa) e
• se il tasso di umidità dell'aria è alto.

Attivare il raffreddamento dinamico

■ Premere il tasto del raffreddamento dinamico finché la spia si accende.

Fare attenzione a non ostruire le fessure di aerazione sul retro dell'apparecchio. Altrimenti non si garantisce una distribuzione omogenea della temperatura.

Disattivare il raffreddamento dinamico

Quando è attivo il raffreddamento dinamico, il consumo di energia aumenta leggermente. In condizioni normali si consiglia quindi di disattivare questa funzione.

■ Premere il tasto per il raffreddamento dinamico ✉ finché la spia si spegne.

La ventola si spegne automaticamente e temporaneamente quando si apre lo sportello.

Aree di raffreddamento differenti

Per la naturale circolazione dell'aria, nel vano frigorifero si creano aree di temperatura differenti. L'aria fredda e pesante scende nella zona inferiore dell'apparecchio. Sfruttare quindi le diverse zone quando si introducono gli alimenti.

Questo frigorifero è dotato di raffreddamento dinamico per cui quando la ventola è in funzione all'interno del vano si imposta una temperatura uniforme. Le diverse zone di freddo sono in questo modo più omogenee in termini di temperatura.

Area con temperatura più alta

L'area con la temperatura più alta nel vano frigorifero si trova in alto nella zona anteriore e nello sportello. Utilizza-re quest'area per conservare burro e formaggio. Il burro non si indurisce e si può quindi spalmare facilmente; il sa-pore del formaggio rimane inalterato.

Area con temperatura più bassa

L'area con la temperatura più bassa nel vano frigorifero si trova direttamente sopra i contenitori per la frutta e la verdu-ra (a seconda del modello) o del cas-setto per la frutta e la verdura (a seconda del modello) e sulla parete posterio-re.

Utilizzare queste aree per conservare alimenti delicati e facilmente deperibili, come:

• pesce, carne, pollame,
  – insaccati, pietanze cotte,
• pietanze contenenti uova o panna,
• pasta fresca, impasti per torte o pizza,
• formaggi e latticini di latte non pastorizzato,
• verdura precotta confezionata e in generale alimenti freschi la cui data di scadenza si riferisce all'alimento conservato a una temperatura di almeno 4°C.

Non conservare sostanze esplosive e prodotti contenenti gas propellenti (ad es. bombolette spray).

Pericolo di esplosione.

Posizionare nell'apparecchio contenitori con liquidi contenenti un'elevata percentuale di alcool solo in posizione verticale e chiusi ermeticamente.

Se nell'apparecchio o nello sportello si conservano alimenti contenenti oli e grassi, accertarsi che il grasso eventualmente fuoriuscito non tocchi le parti dell'apparecchio in materiale plastico.

Si possono formare delle crepe dovute a tensione e il materiale plastico può quindi rompersi.

Gli alimenti non devono toccare la parete posteriore, altrimenti potrebbero attaccarsi, congelandosi, alla parete posteriore.

Non disporre gli alimenti gli uni troppo vicini agli altri, di modo che l'aria possa circolare.

Non coprire il ventilatore posto sulla parete posteriore, è importante per la potenza di raffreddamento!

Alimenti non adatti alla conservazione in frigorifero

Non tutti gli alimenti possono essere conservati in frigorifero sotto i 5°C, perché particolarmente sensibili al freddo. Se la temperatura di refrigerazione fosse troppo bassa, potrebbero insorgere variazioni nell'aspetto, nella consistenza, nel sapore e/o nel contenuto di vitamine nei vari tipi di alimenti.

Sono da considerarsi alimenti sensibili alle basse temperature:

- ananas, avocado, banana, melograno, mango, melone, papaya, frutto della passione, agrumi (come limoni, arance, mandarini, pompelmi),

- frutta non completamente matura,

– melanzane, cetrioli, patate, peperoni, pomodori, zucchine,

– formaggio duro (parmigiano).

Da considerare al momento dell'acquisto degli alimenti

Premessa fondamentale per una lunga conservazione è la freschezza degli alimenti al momento dell'acquisto e quindi della successiva introduzione nell'apparecchio. La freschezza iniziale degli alimenti è di fondamentale importanza per la durata di conservazione. Fare attenzione anche alla data di scadenza e alla giusta temperatura di conservazione.

Non interrompere la cd. catena del freddo. Per es. si raccomanda di non tenere la spesa a lungo nell'automobile calda.

Suggerimento: quando si fa la spesa accertarsi di avere sempre una borsa termica con sé e, una volta a casa, riporre immediatamente gli alimenti nell'apparecchio.

Corretta conservazione degli alimenti

Conservare gli alimenti solo confezionati o ben coperti. Si impedisce così che si secchino o emanino odori sgradevoli e che eventuali germi possano diffondersi tra le altre pietanze conservate in frigorifero. Osservare queste disposizioni in particolare nella conservazione degli alimenti di origine animale. Se si imposta correttamente la temperatura di conservazione e si mantiene una corretta igiene, si può allungare considerevolmente la durata degli alimenti.

Frutta e verdura

Frutta e verdura possono essere conservate senza imballaggi negli appositi contenitori o cassetti (a seconda del modello) del frigorifero.

Alimenti ricchi di proteine

Alimenti ricchi di proteine si deteriorano più facilmente. Questo significa che molluschi e crostacei si deteriorano prima del pesce e il pesce prima della carne.

Spostare i ripiani

I ripiani possono essere spostati a se- conda dell'altezza degli alimenti.

■ Sollevare il ripiano, tirarlo leggermente verso di sè, sganciarlo dalle guide e spostarlo verso l'alto o verso il basso.

Il bordo posteriore del ripiano deve es- sere rivolto verso l'alto affinchè gli ali- menti non tocchino la parete posteriore rischiando quindi di attaccarvisi.

I ripiani sono stabili grazie ad appositi dispositivi di fissaggio per impedire che possano essere inavvertitamente estratti.

Ripiano diviso in due parti

L'apparecchio è dotato di un ripiano che può essere diviso a metà per poter conservare oggetti alti, p.es. bottiglie o contenitori. La parte anteriore può infatti essere "piegata" sotto la parte posteriore.

■ Sollevare leggermente la metà posteriore del ripiano in vetro.
■ Contemporaneamente sollevare leggermente la metà anteriore del ripiano in vetro e spingerla con cautela sotto la metà posteriore.

Per spostare le due metà del ripiano in vetro,

■ estrarle,

■ fissare i due listelli di fissaggio all'altezza desiderata sulle guide di sinistra e di destra,
■ e inserire le due piastre in vetro. La piastra in vetro col bordo rialzato deve essere rivolta verso la parte posteriore.

Spostare il balconcino/ la mensola per bottiglie

■ Sollevare il balconcino dello sportello / la mensola per bottiglie ed estrarli tirandoli verso di sè.
■ Reinserire il balconcino dello sportello / la mensola per le bottiglie nel punto desiderato. Accertarsi che il balconcino sia fissato e quindi stabile nelle apposite guide.

Capacità massima di congelazione

Affinché gli alimenti congelino il più rapidamente possibile fino al nucleo, non superare la capacità massima di congelamento. La capacità massima di congelazione in un periodo di 24 ore è riportata sulla targhetta dati sotto "Capacità di congelazione ...kg/24 h".

La capacità massima di congelazione indicata sulla targhetta dati è stata stabilita in base alla norma DIN EN ISO 15502.

Cosa succede quando si congelano alimenti freschi?

Si consiglia di congelare gli alimenti freschi il più rapidamente possibile affinché valore nutritivo, vitamine, colore e sapore rimangano invariati.

Più lenta è la fase di congelamento degli alimenti, maggiore è la quantità di liquido che defluisce negli interstizi dalle singole celle. Le cellule si restringono. Durante lo scongelamento solo una parte del liquido, precedentemente fuoriuscito, può ritornare alle cellule. In pratica ciò significa che l'alimento perde una grande quantità di liquido. Tale processo è riconoscibile dal liquido che si forma attorno agli alimenti durante la fase di scongelamento.

Se invece l'alimento viene congelato rapidamente, il liquido non ha tempo per fuoriuscire dalla cellule e giungere agli interstizi. Il restringimento delle cellule è sensibilmente inferiore. Durante lo scongelamento la piccola quantità di liquido, giunta agli interstizi, può tornare alle cellule e si riduce la perdita di liquidi.

Introdurre alimenti surgelati

Quando si conservano alimenti surgelati controllare, all'atto dell'acquisto,

• che la confezione sia integra,
• la data di scadenza del prodotto e
• la temperatura di raffreddamento del congelatore del negozio. Se la temperatura di raffreddamento è superiore ai -18°C, la durata dei surgelati si riduce.

■ Acquistare i surgelati per ultimi e avvolgerli in carta da giornale o sistemarli in un apposito sacchetto per surgelati fino all'introduzione nel vano congelatore di casa.
■ Introdurre subito i surgelati nell'apparecchio.

Non ricongelare alimenti leggermente o del tutto scongelati a meno che non siano stati precedentemente cotti.

Congelare alimenti freschi

Congelare solo alimenti freschi e di buona qualità.

Prima di congelare gli alimenti

- Alimenti adatti alla congelazione: carne fresca, pollame, selvaggina, pesce, verdura, erbe, frutta cruda, latticini, dolci, residui di cibo, tuorlo e albume dell'uovo e molti cibi precotti.

- Alimenti non adatti alla congelazione:

uva, insalata, rapanelli, panna acida, maionese, uova intere nel guscio, cipolla, mele e pere crude intere.

- Per mantenere invariati colore, sapore e vitamina C, scottare la verdura prima di congelarla. Allo scopo immergere la verdura in porzioni per 2 - 3 minuti in acqua bollente. Scolarla e raffreddarla sotto l'acqua fredda.

- La carne magra è molto più adatta al congelamento rispetto alla carne grassa e si conserva più a lungo.

- Utilizzare della pellicola trasparente per dividere cotolette, bistecche ecc. da congelare. Si impedisce così che gli alimenti si congelino in blocco.

- Non salare e insaporire con spezie cibi crudi e verdura scottata prima di congelarli; salare e insaporire solo leggermente gli alimenti. Alcune spezie infatti cambiano di intensità durante il processo di congelamento.

- Far raffreddare alimenti o bevande all'esterno dell'apparecchio per evitare che gli alimenti già surgelati possano iniziare a scongelarsi e per

non aumentare il consumo di corrente.

Confezionamento

■ Congelare gli alimenti in porzioni.

Confezioni adatte

• fogli per alimenti
• sacchetti in polietilene
• pellicola in alluminio
• contenitori per congelare

Confezioni non adatte

• carta da pacchi
• carta pergamena
• cellophane
• sacchetti per l'immondizia
• sacchetti di plastica già utilizzati.

■ Far fuoriuscire l'aria dalla confezione.

■ Chiudere la confezione ermeticamente con

• elastici
• clip di plastica
• filo oppure
• nastro adesivo resistente al freddo.

I sacchetti in polietilene possono essere anche sigillati con un apposito apparecchio.

■ Annotare contenuto e data di congelamento sull'involucro.

Prima della conservazione

■ Per una quantità superiorea2kgdi alimenti freschi, prima di introdurre gli alimenti nell'apparecchio, attivare la funzione SuperFrost (v. "Utilizzo della funzione SuperFrost"). Gli alimenti già presenti nel congelatore accumulano così una riserva di freddo.

Disposizione degli alimenti

Rispettare le seguenti quantità massime di carico:

• cassetto congelatore = 25 kg
• ripiano in vetro = 35 kg

Gli alimenti da congelare non devono toccare alimenti già congelati, altrimenti questi ultimi possono iniziare a decongelare.

■ Le confezioni devono essere asciutte per evitare che congelando si attac-chino.

- Piccole quantità di surgelati

Congelare gli alimenti nei cassetti di congelamento in alto.

■ Disporre gli alimenti da congelare separatamente sul fondo dei cassetti, affinché possano congelare rapidamente.

Attenzione, quando si estraggono i cassetti di congelamento: l'ultimo cassetto in basso deve sempre rimanere nell'apparecchio!

Disporre i surgelati sul ripiano in vetro in modo da lasciare libere le fessure di ventilazione sulla parete posteriore dell'apparecchio. Queste fessure sono particolarmente importanti per il buon funzionamento dell'apparecchio e un consumo energetico nella norma.

- Quantità massime di surgelati (v. targhetta dati)

■ Estrarre i cassetti di congelamento superiori.

■ Disporre gli alimenti da congelare separatamente sui ripiani in vetro in alto, affinché possano congelare rapidamente.

Al termine del processo di congelamento:

■ disporre gli alimenti congelati nel cassetto e reinserire quest'ultimo.

- Surgelati di grandi dimensioni

Per congelare alimenti di grandi dimensioni, ad es. tacchino o selvaggina, estrarre i ripiani in vetro situati tra i cassetti.

■ Estrarre i cassetti superiori, sollevare leggermente i ripiani in vetro ed estrarli verso di sé.

Scongelare gli alimenti

Scongelare gli alimenti congelati

• nel forno a microonde,
• nel forno con la modalità "Thermo- vent" oppure "Scongelare",
• a temperatura ambiente,
• nel frigorifero (il freddo ceduto dal surgelato viene utilizzato per raffreddare gli alimenti),
• nel forno a vapore.

Fette di carne e pesce possono essere disposte direttamente nella padella calda anche se non sono completa-mente scongelate.

Scongelare carne e pesce a pezzi (ad es. carne macinata, pollo, filetto di pesce) senza che vi sia contatto con altri alimenti. Raccogliere il liquido di scongelamento ed eliminarlo accuratamente.

La frutta può essere scongelata a temperatura ambiente sia nella confezione che in una terrina coperta.

La verdura può essere generalmente messa ancora congelata in acqua o olio bollente. Il tempo di cottura è leggermente inferiore rispetto al tempo necessario per preparare la verdura fresca, poiché la struttura cellulare si è modificata.

Non ricongelare alimenti leggermente o del tutto scongelati a meno che non siano stati precedentemente cotti.

Preparare cubetti di ghiaccio

■ Riempire la vaschetta del ghiaccio per tre quarti con acqua e posizionarla sul fondo di un cassetto.
■ Per staccare la vaschetta eventualmente attaccatasi usare un attrezzo non appuntito, ad es. il manico di un cucchiaio.
■ I cubetti possono essere facilmente estratti dal contenitore torcendolo o tenendolo brevemente sotto acqua corrente.

Raffreddamento rapido di bevande

Non conservare lattine e bottiglie con bevande contenenti anidride carbonica o liquidi che possono congelare nel vano congelatore. Lattine o bottiglie potrebbero esplodere.

Prelevare al più tardi dopo un'ora le bottiglie (solo bevande senza l'aggiunta di anidride carbonica) riposte nel congelatore per raffreddarle velocemente. Potrebbero scoppiare.

Vano frigorifero

La zona frigorifero si sbrina automaticamente.

Quando il compressore è in funzione, sulla parete posteriore del vano frigorifero si possono formare brina o goccio-line d'acqua. Non occorre eliminarle poiché esse evaporano automaticamente grazie al calore del compressore.

L'acqua di sbrinamento scorre in una canaletta di raccolta e attraverso un foro di scarico nel sistema di evaporazione sul retro dell'apparecchio.

Fare in modo che l'acqua di sbrina- mento possa sempre defluire senza impedimenti. A questo proposito la canaletta e il foro di scarico devono sempre essere tenuti puliti.

Vano congelatore

L'apparecchio è dotato di sistema "NoFrost" che attiva automaticamente lo sbrinamento.

L'umidità che ne deriva si deposita sull'evaporatore; di tanto in tanto si sbri-na ed evapora automaticamente.

Lo sbrinamento automatico impedisce che nel vano congelatore si formi ghiaccio. Inoltre gli alimenti non si attaccano durante il processo di congelamento.

Accertarsi che non penetri acqua nell'elettronica, nella luce oppure nelle fessure di aerazione.

L'acqua utilizzata per la pulizia dell'apparecchio non deve giungere al foro di scarico dell'acqua di sbrinamento.

Per la pulizia non utilizzare un apparecchio a vapore. Il vapore può giungere a parti dell'apparecchio sotto tensione e causare un corto circuito.

Non staccare assolutamente la targhetta dati applicata nel vano interno dell'apparecchio. E' necessaria in caso di guasti.

Affinché le superfici non si danneggi-no, non usare i seguenti prodotti per la pulizia:

– detergenti contenenti soda, ammoniaca, acidi o cloruri,
– prodotti anticalcare,
- detergenti abrasivi, ad esempio polveri o latte abrasivi, pietre di pulizia (cleaning stone),
- solventi,
– detergenti per acciaio inox,
– detergenti per lavastoviglie,
- spray per forno,
- detergenti per vetro,
- spugne dure abrasive e spazzole, ad es. pagliette o spugne per i piatti,
- gomma cancella-sporco,

- raschietti di metallo taglienti.

Prima della pulizia

■ Spegnere l'apparecchio.
■ Sfilare la spina dalla presa oppure disinserire il fusibile dall'impianto elettrico principale.
■ Togliere gli alimenti dall'apparecchio e conservarli in un luogo fresco.
■ Smontare tutte le parti interne dell'apparecchio che possono essere estratte per pulirle.

Vano interno, accessori

■ Pulire l'apparecchio regolarmente, almeno una volta al mese.

Non far seccare le impurità ma cercare di rimuoverle subito.

Per le operazioni di pulizia si consiglia di utilizzare acqua tiepida con poco detersivo per i piatti.

Tutti questi accessori possono essere lavati in lavastoviglie:

• il contenitore per il burro, il contenitore per le uova, la bacinella dei cubetti di ghiaccio, il vassoio di surgelazione (in dotazione a seconda del modello)
• la mensola per bottiglie e la mensola dello sportello
• lo scomparto per il burro e il formaggio.

La temperatura del programma della lavastoviglie impostato non deve eccedere i 55°C. Il contatto nella lava-stoviglie con coloranti naturali, presenti ad es. nelle carote, nei pomodori e nel ketchup, possono decolorare le parti in plastica. Tale decolorazione non pregiudica la stabilità dei pezzi.

■ Pulire a mano i ripiani e i cassetti all'interno del vano, poiché non sono adatti al lavaggio in lavastoviglie.
■ Pulire spesso la canaletta e il foro di scarico dell'acqua di sbrinamento del vano frigorifero con l'ausilio di uno stuzzicadenti o simili affinché l'acqua possa scorrere senza impedimenti.
■ Ultimate le operazioni di pulizia, risciacquare i vani interni e gli accessori con acqua pulita e asciugare con un panno. Lasciare aperti gli sportelli dell'apparecchio per un po' di tempo.

Sportelli, pareti laterali

Pulire subito sporco e impurità dal frontale. Se rimangono depositati a lungo possono risultare poi molto difficili se non impossibili da togliere e possono alterare nonché decolorare le superfici.

Tutte le superfici si graffiano facilmente.

Se a contatto con detersivi non adatti, tutte le superfici possono subire alterazioni o decolorazioni.

■ Pulire la superficie con una spugnetta pulita, poco detersivo per i piatti e acqua calda. È possibile utilizzare anche un panno in microfibra pulito e umido senza alcun detergente.
■ Ultimate le operazioni di pulizia, risciacquare i vani interni e gli accessori con acqua pulita e asciugare con un panno morbido.

Per gli sportelli dell'apparecchio in acciaio inox

La superficie degli sportelli è dotata di un rivestimento pregiato, che protegge dallo sporco e ne facilita la pulizia.

Non trattare gli sportelli dell'appa-recchio con

- lo specifico prodotto per acciaio inox; si potrebbe danneggiare il rivestimento.

– Il prodotto Miele per acciaio potrebbe lasciare striature visibili sull'apparecchio.

Sezioni di aerazione

■ Pulire le sezioni di aerazione regolarmente con un pennello o con l'aspira-polvere. Eventuali depositi di polvere aumentano il consumo di energia.

Griglia metallica posteriore

Eliminare la polvere dalla griglia metallica sul lato posteriore dell'apparecchio (scambiatore di calore) almeno una volta all'anno. Eventuali depositi di polvere accrescono il consumo di energia elettrica.

- Eliminando la polvere dalla griglia metallica è necessario fare attenzione a non staccare, piegare o danneggiare cavi o altre parti.

Guarnizione dello sportello

Non trattare la guarnizione dello sportello con sostanze oleose o grasse. Col tempo infatti la guarnizione potrebbe diventare porosa.

Pulire regolarmente la guarnizione dello sportello con acqua pulita e asciugarla infine accuratamente con un panno.

Dopo la pulizia

■ Reinserire tutte le parti nel vano frigorifero.
■Disporvi gli alimenti.
■ Inserire la spina nella presa di corrente elettrica e accendere l'apparecchio.
■ Attivare la funzione SuperFrost affinché il congelatore raffreddi rapidamente.
■ Non appena la temperatura nel vano congelatore è sufficientemente bassa, possono esservi riposti gli alimenti.
■ Disattivare la funzione SuperFrost premendo l'apposito tasto.

Le riparazioni su apparecchiature elettriche devono essere eseguite solo da personale qualificato. Se non sono effettuate correttamente si può mettere seriamente a rischio la sicurezza dell'utente.

Cosa fare se ...

... l'apparecchio non raffredda?

■ Controllare che l'apparecchio sia acceso. Il display della temperatura deve essere acceso.
■ Verificare se la spina è perfettamente inserita nella presa di corrente.
■ Verificare che l'interruttore generale dell'impianto elettrico non sia scattato, in caso contrario il frigo/congelatore, la tensione di rete o un altro apparecchio potrebbero essere difettosi. Rivolgersi a un elettricista qualificato oppure all'assistenza tecnica autorizzata.

... la temperatura nel vano frigorife-ro o nel vano congelatore è troppo bassa?

■ Impostare una temperatura più alta.
■ La funzione SuperFrost è ancora attiva e la spia è accesa.
La funzione SuperFrost si disattiva automaticamente dopo ca. 65 ore.

■ Verificare se gli sportelli sono perfettamente chiusi.

■ E' stata congelata una grande quantità di alimenti?

Il compressore in questo caso lavora più a lungo, quindi la temperatura nel

vano frigorifero si abbassa automaticamente.

... aumentano la frequenza e la durata di funzionamento del compressore?

■ Verificare se le griglie di aerazione sono ostruite o intasate di polvere.
■ Verificare se la griglia metallica sul retro dell'apparecchio (scambiatore di calore) è piena di polvere.
■ Gli sportelli dell'apparecchio sono stati aperti frequentemente oppure sono stati congelati grandi quantitativi di alimenti freschi.
■ Verificare se gli sportelli si chiudono correttamente.

... i surgelati si scongelano perché la temperatura nel vano congelatore è troppo elevata?

■ La temperatura ambiente è inferiore a quella adatta al funzionamento dell'apparecchio?

Il compressore si attiva meno frequentemente se la temperatura ambiente è troppo bassa. Per questo motivo la temperatura nel vano congelatore può risultare troppo elevata.

... i surgelati si sono attaccati sul fondo?

Staccare i surgelati con un attrezzo non appuntito, ad es. il manico di un cuc- chiaio.

... lo sportello del vano congelatore non si apre più volte consecutivamente?

Non si tratta di un guasto. A causa dell'effetto risucchio" lo sportello potrà essere aperto senza sforzo solo dopo breve tempo.

.. si attiva il segnale acustico?

Lo sportello è aperto da oltre 60 secondi.

■ Chiudere lo sportello.

... l'allarme acustico suona e l'indicazione della temperatura del vano congelatore lampeggia?

Il vano congelatore è troppo caldo rispetto alla temperatura impostata, perché

■ lo sportello del vano congelatore è stato aperto frequentemente oppure sono stati conservati grandi quantitativi di alimenti freschi.
■ le griglie di aerazione sono ostruite.

Dopo aver eliminato i guasti l'indicazione della temperatura del vano congelatore è costantemente accesa e l'allarme acustico non si sente più.

... la spia della funzione SuperFrost lampeggia contemporaneamente a uno dei LED temperatura?

Si tratta di un guasto. Rivolgersi al servizio di assistenza tecnica Miele autorizzato.

... la luce interna del vano interno non funziona più?

■ Lo sportello del vano frigorifero è rimasto aperto a lungo? La luce si spe-gne automaticamente se lo sportello rimane aperto per ca. 15 minuti.

Se questo non fosse il motivo, allora la luce interna è difettosa.

■ Rivolgersi al servizio di assistenza tecnica Miele autorizzato.

L'illuminazione a LED può essere riparata e sostituita esclusivamente dall'assistenza tecnica Miele autorizzata. Sotto il coprilampada si trovano parti sotto tensione. Pericolo di ferirsi e di danneggiare l'apparecchio.

Evitare assolutamente di rimuovere il coprilampada! Nel caso il coprilampada fosse danneggiato o si rendesse necessario smontarlo: attenzione! Non guardare il laser (radiazioni laser classe 1M) con strumenti ottici (una lente o simili)!

... il fondo del vano frigorifero è bagnato?

Il foro di deflusso dell'acqua di sbrinamento è otturato.

■ Pulire la canaletta dell'acqua di sbrinamento e il foro di deflusso.

Se il guasto non può essere eliminato in base alle indicazioni qui riportate, rivolgersi all'assistenza tecnica.

Se possibile, evitare di aprire lo sportello dell'apparecchio fino a quando il guasto non sarà stato eliminato per limitare al massimo la perdita di freddo.

Rumori "normali" A cosa attribuirli?
Ronzio	Il ronzio deriva dal motore (compressore). Questo rumore può diventare più forte quando si avvia il motore.
Gorgoglio	Il gorgoglio deriva dal refrigerante che scorre nei tubi.
Clic	Questo rumore è percettibile quando il termostato accende o spegne il motore.
Fruscio	Negli apparecchi NoFrost oppure con zone a temperatura differenziata è possibile che la circolazione dell'aria provochi dei ru-mori percettibili all'interno dell'apparecchio.
Scricchiolio	Gli scricchiolii sono causati dalla dilatazione del materiale nell'apparecchio.

Si tenga presente che i rumori del motore e di corrente nel circuito del freddo sono inevitabili.

Rumori che possono es- sere eliminati	A cosa attribuirli e cosa fare per eliminarli?
Strepitio, cigolio, tintinnio	L'apparecchio non è in bolla: registrare l'apparecchio con l'ausilio di una livella a bolla d'aria. Utilizzare i piedini situati sotto l'apparecchio oppure inserire uno spessore.
	L'apparecchio tocca altri mobili o apparecchi: allontanare l'apparecchio dai mobili oppure dagli apparecchi.
	Cassetti, cestelli oppure ripiani traballano oppure sono inca-strati: controllare le parti mobili ed eventualmente reinserirli.
	Bottiglie o recipienti si toccano: scostarli leggermente.
	Il supporto cavo per il trasporto è ancora appeso alla parete posteriore: rimuoverlo.

Servizio Clienti

Per eventuali interventi e riparazioni rivolgersi al servizio di assistenza tecnica autorizzato Miele chiamando il numero indicato sul retro di copertina. Comunicare sempre modello e Fabr.-Nr. dell'elettrodomestico, riportati sulla targhetta dati.

La targhetta dati è applicata all'interno dell'apparecchio.

Informazioni importanti sulla garanzia

Ogni elettrodomestico è coperto da garanzia totale nei termini contemplati nel relativo libretto. La garanzia viene concessa per il periodo previsto dalla legislazione nazionale vigente. Nulla è dovuto per diritto di chiamata.

I controlli devono essere eseguiti in base alle indicazioni delle norme e direttive vigenti.

Inoltre, nella preparazione e nell'esecuzione dei controlli sulle apparecchiature occorre prendere in considerazione le seguenti disposizioni della casa produttrice:

• schemi di carico,
• informazioni contenute nelle istruzioni d'uso e di montaggio.

L'apparecchio viene fornito pronto per l'allacciamento a corrente monofase 50 Hz, 220 - 240 V.

La protezione deve essere di almeno 10 A.

L'apparecchio può essere allacciato solo a una regolamentare presa elettrica. L'elettrodomestico deve essere allacciato a un impianto elettrico realizzato a regola d'arte e nel rispetto delle norme vigenti.

In caso di emergenza si deve poter staccare velocemente l'apparecchio dalla corrente elettrica. Per questo motivo la presa non deve trovarsi dietro l'apparecchio e deve essere facilmente accessibile.

Qualora dopo l'incasso la presa non fosse più accessibile, deve essere disposto da parte dell'installatore un dispositivo di separazione per ogni polo. Valgono come dispositivi di separazione gli interruttori con un'apertura di contatto di almeno 3 mm, quali interruttori LS, valvole e teleruttori (EN 60335).

La spina e il cavo di alimentazione non devono toccare la parte posteriore del congelatore, in quanto si potrebbero danneggiare a causa delle vibrazioni dell'apparecchio e potrebbero causare un corto circuito.

Non collegare altri apparecchi alle pre-se poste dietro l'apparecchio.

L'allacciamento con una prolunga non è consentito in quanto non garantisce la necessaria sicurezza dell'apparecchio (ad es. pericolo di surriscaldamento).

L'apparecchio non può essere allacciato agli inverter a isola, utilizzati solitamente per fonti di energia alternative, per es. energia solare.

Quando si accende l'apparecchio, a causa dei picchi di tensione, si cause-rebbe altrimenti uno spegnimento di sicurezza. L'elettronica potrebbe danneggiarsi.

Inoltre l'apparecchio non può essere messo in funzione se vengono utilizzate le cosiddette spine a basso consumo che riducono l'afflusso di energia elettrica verso l'apparecchio così da diventare molto caldo.

L'eventuale sostituzione del cavo di alimentazione può essere eseguita solo da un elettricista qualificato.

Non azionare sull'apparecchio pic- coli elettrodomestici come fornetti, piani di cottura a due fuochi o tosta- pane che rilasciano calore. Potreb - bero incendiarsi. Pericolo d'incendio!

Questo modello non può essere affiancato a un altro apparecchio ("side-by-side").

Poiché la parete laterale non è dotata di un riscaldamento, la disposizione "side-by-side" potrebbe causare la formazione di acqua di condensa. Rivolgersi al proprio rivenditore per eventuali delucidazioni.

Luogo di posizionamento

Non collocare l'apparecchio diretta- mente accanto a cucine elettriche, ter- mosifoni o finestre esposti direttamente ai raggi del sole. Più elevata è la tem- peratura ambiente, più a lungo resta in funzione il compressore e, di conse- guenza, più elevato sarà il consumo di corrente.

E' adatto un ambiente asciutto e arieggiato.

Al momento del posizionamento dell'apparecchio osservare che:

• la presa non deve trovarsi dietro l'apparecchio e in caso di necessità deve essere facilmente raggiungibile.
• la spina e il cavo di alimentazione non devono toccare la parte posteriore dell'apparecchio, perché potrebbero subire dei danni a causa

delle vibrazioni dell'apparecchio stesso.

- Non collegare altri apparecchi alle prese poste dietro l'apparecchio.

Importante! In caso di umidità elevata la condensa potrebbe depositarsi sulle superfici esterne dell'apparecchio. L'acqua di condensa potrebbe causare la corrosione delle pareti esterne dell'apparecchio.

Per prevenire questo fenomeno si consiglia di posizionare l'apparecchio in un ambiente asciutto e/o con aria condizionata, dotato di sufficiente aerazione.

Dopo il posizionamento accertarsi che lo sportello chiuda bene, le gri-glie di aerazione non siano coperte o ostruite e l'apparecchio sia stato installato a regola d'arte.

Classe climatica

L'apparecchio è predisposto per una determinata classe climatica (area temperatura ambiente), i cui limiti devono essere rispettati. La classe climatica può essere rilevata dalla targhetta, situata all'interno dell'apparecchio.

Classe climatica Temperatura ambiente
SN	da +10 °C a +32 °C
N	da +16 °C a +32 °C
ST	da +16 °C a +38 °C
T	da +16 °C a +43 °C

Una temperatura ambiente più bassa causa il prolungato fermo del compressore che può provocare l'aumento della temperatura nell'apparecchio e causare di conseguenza un inizio di scongelamento dei surgelati.

Aerazione del locale di installazione

L'aria sulla parete posteriore dell'apparecchio si riscalda. Le griglie di aerazione non devono quindi essere ostruite.

Inoltre è necessario pulirle regolarmente, eliminando la polvere.

Apparecchio con distanziatori da parete allegati

Per ottenere il consumo di energia elettrica dichiarato utilizzare i distanziatori da parete, allegati ad alcuni apparecchi. Con i distanziatori montati la profondità dell'apparecchio aumenta di ca. 35 mm.

Il fatto di non utilizzare i distanziatori da parete non influisce in alcun modo sul funzionamento dell'apparecchio. Tuttavia in caso di piccole distanze dal muro aumenta leggermente il consumo di energia di questo apparecchio.

■ Montare i distanziatori da parete sul lato posteriore dell'apparecchio in alto a destra e sinistra.

Posizionamento dell'apparecchio

■ Togliere il portacavo sul retro dell'apparecchio.
■ Controllare che tutte le parti sulla pa- rete posteriore dell'apparecchio pos- sano oscillare liberamente. Piegare delicatamente verso l'esterno le parti eventualmente appoggiate.
■ Posizionare l'apparecchio con attenzione sul posto previsto.
■ Posizionare l'apparecchio con i distanziatori da parete (se montati) o con il lato posteriore contro la parete.

Registrare l'apparecchio

■ Registrare l'apparecchio mediante i piedini in modo che sia stabile e in posizione piana.

Sostegno sportello apparecchio

■ Svitare in ogni caso il piedino ① fino a toccare il pavimento. Poi svitare nuovamente il piedino di 90°.

Misure

	A	B	C
KFN 12823 SD-1/-2	1817 600 mm	630 mm^*
KFN 12823 SD edt/cs-1
KFN 12923 SD-1/-2	2010 600 mm	630 mm^*
KFN 12923 SD edt/cs-1/-2
KFN 12924 SD-1
KFN 12924 SD edt/cs-1

* Misura senza distanziatori montati. Se si utilizzano i distanziatori allegati la profondità dell'apparecchio aumenta di circa 35 mm.

L'apparecchio è fornito con incernieratura a destra. Se lo si desidera è possibile spostare le cerniere a sinistra.

Per modificare l'incernieratura servo- no i seguenti attrezzi:

Eseguire la sostituzione dell'incernieratura dello sportello esclusivamente con una seconda persona che possa essere d'aiuto.

Smontare le maniglie:

■ tirando a sè la maniglia ①, l'elemento laterale ② si sposta verso l'apparecchio.
■ Per rimuovere l'elemento ② estarlo con decisione dalla guida verso il retro.
■ Svitare le quattro viti (TX15) dalla piastrina di fissaggio e smontare la maniglia.
■ Rimuovere le parti di copertura sul lato opposto e applicarle sui fori liberi.

Modificare l'incernieratura dello sportello

Sganciare gli sportelli

Togliere gli alimenti dai balconcini nello sportello dell'apparecchio.

■ Chiudere lo sportello superiore.

■ Staccare la copertura ①, sfilandola da dietro verso di sé e poi rimuoverla sollevandola.
■ Togliere la copertura ② verso l'alto.

Attenzione: quando si rimuove il supporto cerniera lo sportello superiore non è più fissato all'apparecchio.

■ Allentare le viti ④ sul supporto cerniera superiore ③ e sfilare il supporto verso l'alto.
■ Sfilare lo sportello superiore con cautela verso l'alto e appoggiarlo a lato.
■ Con cautela allentare dall'alto con un cacciavite la copertura ⑤ e smontar-la con l'elemento di fissaggio ⑥.
■ Staccare l'elemento di fissaggio ⑥ dalla copertura ⑤ spostandolo leggermente verso sinistra e poi togliere la parte coprente verso di sé.

■ Ruotare l'elemento di fissaggio ⑥ di 180°.
■ Applicare la copertura ⑤ dal davanti sull'elemento di fissaggio ⑥ e farla scivolare verso destra. La scritta apposta deve essere leggibile.
■ Togliere la copertura ⑦, ruotarla di 180° e agganciarla sul lato opposto.
■ Agganciare la copertura ⑤ con l'elemento di fissaggio ⑥ sul lato op-posto.

Modificare l'incernieratura dello sportello

■ Chiudere lo sportello inferiore.

Attenzione: quando si rimuove il supporto cerniera lo sportello inferiore non è più fissato all'apparecchio.

■ Rimuovere verso l'alto il perno di supporto ⑨centrale.

■ Sfilare lo sportello inferiore con cautela verso l'alto e appoggiarlo a lato.

■ Togliere la copertura ⑩.

■ Svitare il supporto centrale ⑪, ruotarlo di 180° e riavvitarlo sul lato opposto.

■ Togliere il cappuccio in plastica ⑧ e applicarlo, ruotato di 180°, di nuovo sul supporto cerniera ⑪.

■ Applicare la copertura ⑩ sul lato op-posto.

■ Sfilare il tappino ⑫ dalla boccola supporto sportello dell'apparecchio e spostarlo sull'altro lato.

■ Con l'ausilio di un cacciavite sganciare la piastrina elastica ⑬ in basso dallo sportello dell'apparecchio e applicarla sul lato opposto.

Modificare l'incernieratura dello sportello

Spostare gli sportelli

■ Estrarre verso l'alto il perno ① completo di rondella ② e piedino ③.

■ Rimuovere il tappino ④.

■ Allentare le viti ⑤ e rimuovere il supporto cerniera ⑥.

■ Svitare leggermente la vite dell'elemento ⑧ sul supporto cerniera ⑥. Avvitarlo nel foro opposto del supporto cerniera ⑥ e stringere la vite.

■ Posizionare il tappino ④ nell'altro foro.

■ Togliere la copertura ⑦ e applicarla sui fori del lato opposto.

■ Avvitare il supporto cerniera ⑥ sul lato opposto utilizzando esclusivamente i due fori oblunghi esterni. Non avvitare la vite centrale, solo così sarà possibile registrare successivamente lo sportello mediante i fori oblunghi esterni.

■Importante! Avvitare completamente il piedino regolabile ③ sul perno di supporto ①.

■ Reinserire il perno ① completo di rondella ② e piedino ③. Importante! Il nasello d'arresto sul perno deve essere nuovamente orientato verso il retro.

■ Infilare lo sportello inferiore dall'alto sul perno di supporto ①.

■ Chiudere lo sportello inferiore.

Modificare l'incernieratura dello sportello

■ Applicare il perno ⑨ al centro attraverso il supporto cerniera ⑪ nello sportello inferiore dell'apparecchio. Il perno è posizionato nella tacca del supporto cerniera.
■ Sistemare lo sportello superiore sul perno ⑨ al centro dell'apparecchio.
■ Chiudere lo sportello superiore.

■ Applicare il supporto cerniera ③ sul lato opposto e fissarlo con le viti ④. Eventualmente preferare i fori deputati all'introduzione delle viti oppure utilizzare un avvitatore a batteria.
■ Posizionare le coperture ① e ② rispettivamente sul lato opposto.

■ Registrare lo sportello dell'apparecchio attraverso i fori oblunghi nel supporto cerniera verso l'involucro. Avvitare le viti.

Modificare l'incernieratura dello sportello

Rimontare le maniglie

Si raccomanda di osservare scrupolosamente le seguenti istruzioni per il montaggio della maniglia. Un montaggio errato danneggerebbe infatti la guarnizione dello sportello.

■ Fissare la maniglia sportello con le due viti anteriori ② sul lato opposto senza stringerle.

La piastrina di fissaggio ③ deve essere fissata all'involucro dell'apparecchio in maniera tale da essere allineata al lato esterno a sportello chiuso.

Se così non fosse

■ stringere i perni filettati premontati ① con una chiave esagonale finché la piastrina di fissaggio ③ ottiene la giusta angolazione.

■ Avvitare le 4 viti ②.

■ Infilare l'elemento laterale della maniglia ④ sulla guida della piastrina di fissaggio dal lato dell'apparecchio finché è percettibile l'aggancio.

Accertarsi che l'elemento laterale della maniglia ④ non tocchi la guarnizione quando si apre lo sportello. Col tempo potrebbe danneggiarsi.

Se dovesse toccare,

■ registrare nuovamente la piastrina di fissaggio ③ con l'ausilio dei perni fi-lettati ① finché piastrina ed elemento laterale della maniglia ④ trovano l'angolazione corretta e, aprendo lo sportello, la guarnizione non viene toccata.

Gli sportelli possono essere allineati al corpo dell'apparecchio anche in un secondo momento.

Nell'immagine seguente lo sportello non è chiuso per meglio evidenziare le singole fasi.

Lo sportello inferiore viene registrato mediante i fori oblunghi esterni nel supporto cerniera inferiore.

■ Togliere la vite centrale ① dal supporto cerniera.
■ Svitare leggermente le due viti esterne ②.
■ Registrare lo sportello dell'apparecchio spingendo il supporto cerniera verso sinistra o verso destra.
■ Stringere poi le viti ②, la vite ① non deve essere riavvitata.

Lo sportello superiore viene registrato mediante i fori oblunghi nel supporto centrale.

■ Svitare leggermente le due viti ③.
■ Registrare lo sportello dell'apparecchio spingendo il supporto cerniera verso sinistra o verso destra.
■ Avvitare le viti ③.

* Apparecchi con distanziatori montati: la profondità dell'apparecchio aumenta di ca. 35 mm.

①Mobile soprapiano
②Apparecchio
③Mobile cucina
④Parete

L'apparecchio può essere incassato in qualsiasi mobile cucina. Per allineare l'apparecchio all'altezza della fila di mobili, è possibile montare un apposito mobile soprapiano ① sopra l'apparecchio.

Per lo sfiato e l'aerazione, sul retro del- l'apparecchio è necessario predisporre un canale di sfiato di almeno 50 mm di profondità per tutta la larghezza del mobile soprapiano.

La fessura di sfiato sotto il soffitto deve essere di almeno 300 cm², affinché l'aria calda possa fuoriuscire liberamente. In caso contrario il compressore deve operare con maggiore potenza, determinando un aumento del consumo di energia elettrica.

Le fessure di aerazione e di fuori- uscita dell'aria non devono essere coperte o ostruite. Inoltre occorre eliminare regolar- mente la polvere che vi si deposita.

Per il montaggio in mobili standard (profondità max. 580 mm) l'apparecchio può essere posizionato diretta-mente accanto al mobile cucina. Lo sportello dell'apparecchio sporge quindi lateralmente di 34 mm* e dal centro dell'apparecchio di 55 mm* rispetto al frontale del mobile cucina. In questo modo è possibile aprirlo e chiuderlo perfettamente.

Posizionando l'apparecchio accanto a un muro ④ dalla parte della cerniera tra il muro ④ e l'apparecchio ② occorre mantenere una distanza di ca. 55 mm. La distanza corrisponde alla sporgenza della maniglia a sportello aperto.

Oltre ai diritti di garanzia riconosciuti per legge al consumatore nei confronti del venditore, Miele Italia concede all'acquirente un'ulteriore garanzia convenzionale, qui di seguito definita.

I. Durata e decorrenza

1. La garanzia è concessa per un periodo di 24 mesi:

a) sugli elettrodomestici impiegati per uso domestico;
b) sulle macchine Professional impiegate per attività professionali.

1. La garanzia decorre dalla data riportata sul documento d'acquisto dell'apparecchio (ad es. scontrino fiscale o fattura).

L'erogazione di servizi e la consegna di pezzi di ricambio in virtù della presente garanzia non comportano un prolungamento del periodo di garanzia.

II. Premessa

1. L'apparecchio è stato acquistato in un negozio autorizzato o direttamente da Miele in un Paese appartenente all'Unione Europea, in Svizzera o Norvegia e ivi installato.
2. Su richiesta dell'assistenza tecnica Miele autorizzata l'acquirente è tenuto a esibire il documento d'acquisto.

III. Contenuto e ambito

1. Eventuali difetti dell'apparecchio denunciati saranno eliminati entro un adeguato arco temporale senza alcun costo per il cliente mediante riparazione o sostituzione del pezzo difettoso. A tal fine i costi insorti per il trasporto, la manodopera, i pezzi di ricambio sono a carico di Miele Italia. I pezzi o gli apparecchi sostituiti diventano proprietà di Miele Italia.
2. La garanzia non contempla ulteriori diritti al risarcimento danni a carico di Miele Italia, salvo l'assistenza tecnica Miele autorizzata agisca con dolo o colpa grave.
3. Si esclude la consegna di materiali di consumo e accessori.

IV. Limiti

Dalla presente garanzia non sono coperti difetti o anomalie da ricondursi a:

1. posizionamento o installazione scorretti, ad es. per la non osservanza delle disposizioni di sicurezza o delle istruzioni d'uso, d'installazione e di montaggio.
2. uso improprio, impiego o sollecitazioni scorretti, ad es. l'uso di detersivi, detergenti o prodotti chimici inadatti.
3. specifiche tecniche relative a un apparecchio acquistato in un altro Paese dell'Unione Europea, in Svizzera o Norvegia, che ne limitano l'utilizzo o ne consentono un uso parziale in Italia.
4. influssi esterni, ad es. danni dovuti a trasporto, urti, condizioni meteorologiche o altri fenomeni naturali.
5. esecuzione di riparazioni o modifiche da parte di tecnici non formati e autorizzati da Miele.
6. impiego di pezzi di ricambio non originali Miele, così come accessori non autorizzati da Miele.
7. lampadine difettose e rottura di parti in vetro.
8. oscillazioni di corrente e di tensione superiori o inferiori ai limiti di tolleranza indicati dalla casa produttrice.
9. non osservanza degli interventi di cura e manutenzione indicati nelle istruzioni d'uso.

V. Riservatezza dei dati

I dati personali saranno utilizzati esclusivamente per l'espletamento dell'incarico e ai fini della presente garanzia nel pieno rispetto del Codice in materia di protezione dei dati personali ai sensi del decreto legislativo 30 giugno 2003, n. 196.

Miele Italia S.r.l. Strada di Circonvallazione 27 - 39057 Appiano (BZ - Italia)

Gentile Cliente, La ringraziamo per aver scelto un prodotto Miele. Con il Suo nuovo acquisto Lei entra in un mondo esclusivo di qualità e servizi. Registri il Suo prodotto sul sito www.miele.it o chiami il Numero Unico del Servizio Clienti Miele e richieda il Miele Welcome Service per la verifica della corretta installazione del Suo elettrodomestico da parte di un tecnico specializzato direttamente a casa Sua.

Gli operatori specializzati Miele sono a disposizione per una consulenza personalizzata sui nostri prodotti e per rispondere con competenza e professionalità a qualsiasi richiesta di informazione.

Servizio Clienti 199.155.155

Al costo massimo di 14 cent/min da rete fissa e in media 35 cent/min da cellulare.

Lunedì - Venerdì ore 8-18

Da rete fissa Telecom 22,93 cent/min +10,33 cent alla risposta; da altre reti rivolgersi al proprio operatore. Richiedere eventualmente l'abilitazione al gestore telefonico.

Miele Italia S.r.l.

39057 Appiano - S. Michele (BZ)

Strada di Circonvallazione, 27

www.miele.it [e-mail]

Centri di assistenza tecnica autorizzati Miele in tutte le regioni italiane.

www.miele-shop.com

Produttore: Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh - Germania

Salvo modifiche / 3313
